Инструкция и руководство для
Fluke 1AC II на русском

3 страницы подробных инструкций и пользовательских руководств по эксплуатации

Fluke VoltAlert: 1AC-A II VS 2AC VS LVD1 VS LVD2

Fluke 1AC II VoltAlert — Non Contact Tester

Fluke VoltAlert 1AC II — индикатор напряжения

Fluke-1AC-E2-II можно ли доверять детекторам? опасен для жизни

Обзор №18. Бесконтактный тестер Китайская подделка под Fluke 1AC-II VoltAlert

Fluke-1AC II серии карманный детектор напряжения

VoltAlert basic operation

Fluke Corporation. Specifications are subject to change wit.

1ac ii, Voltalert, Инструкция по применению

July 2009 (Russian)
© 2009 Fluke Corporation. Specifications are subject to change without notice. All rights reserved.

Прочтите в первую очередь: Информация по безопасности

Во избежание поражения электрическим током или травм:

Если тестер используется способом, не предусмотренным

изготовителем, то обеспечиваемая тестером эффективность защиты

Не используйте прибор, если VoltBeat не мигает.

Необходимо проверить при помощи устройства источник известного

напряжения в пределах его диапазона переменного напряжения, как

до, так и после использования, чтобы убедиться в работоспособности

Если при использовании тестера наконечник не загорается,

напряжение, тем не менее, может присутствовать. Тестер показывает

активное напряжение в присутствии электростатических полей

достаточной интенсивности, создаваемых источником напряжения

(электросетью). Если напряженность поля низка, тестер может не

показывать напряжение действующего источника. Индикация может

отсутствовать, если тестер не обнаруживает напряжение, что может

быть вызвано рядом факторов, в частности, следующих:

Расстояние от источника напряжения

Полностью изолированный пользователь без эффективного

Розетка с заглубленными гнездами/различия в устройстве

Состояние тестера и батареи

Не используйте тестер, если он имеет видимые повреждения или

работает неправильно. Перед использованием проверьте наконечник

датчика на предмет трещин и разломов. При возникновении

сомнений необходимо провести техническое обслуживание тестера.

Не подавайте напряжение, превышающее номинал, указанный на

Соблюдайте осторожность при работе с напряжением выше 30 В

ввиду опасности поражения электрическим током.

Соблюдайте местные и государственные правила техники

Используйте необходимое защитное оборудование согласно местным

и государственные правилам.

Высокое напряжение: опасность поражения электрическим током

Риск. Угроза. Важная информация См. Инструкцию

Соответствует стандартам Канады и США

Соответствует действующим требованиям Европейского Союза

Отвечает соответствующим австралийским стандартам

Не утилизируйте данное изделие вместе с неотсортированными бытовыми

отходами. Свяжитесь с Fluke или специалистом по утилизации.

Устройство сконструировано для защиты от помех от первичными

источников питания. (т.е. от счетчиков электроэнергии или

Прибор предназначен для
использования квалифицированными

Лицо, использующее прибор, должно обладать

необходимыми знаниями и подготовкой в
области техники безопасности при измерении
напряжения, в особенности для

промышленных условий применения, а также
понимать

1ac ii custom инструкция по применению 2

Безопасность: Соответствует IEC 61010-1:2001, UL 61010-1 (2-е изд.), CAN/CSA-
C22.2 № 61010-1-04 и ISA-82.02.01
Электромагнитная совместимость: Соответствует IEC 61326-1:2006
Условия эксплуатации: от 90 В до 1000 В перем.тока (A1/A2), от 200 В до

1000 В перем.тока (E1/E2/P1), от 20 В до 90 В перем.тока (LAC)
Температура: рабочая: от -10°C до +50°C; хранения: от -10°C до 50 °C
Относительная влажность: от 0 % до 95 % (от 0 до 30 °C)
Высота: 3000 м
Уровень загрязнения: 2

Инструкции по эксплуатации

Нажмите на короткое время зеленую кнопку. Убедитесь, что прозвучал двойной

звуковой сигнал включения тестера. Непрерывно мигающий сигнал VoltBeat

указывает, что тестер активен.

Нажмите зеленую кнопку и удерживайте ее более, чем полсекунды. Убедитесь,

что прозвучал непрерывный полусекундный звуковой сигнал отключения тестера.

Отсутствие мигания VoltBeat указывает, что тестер выключен.

VoltBeat (самотестирование системы)

VoltBeat представляет собой функцию самотестирования системы для визуального

подтверждения работоспособности батареи и системы и включения питания. При

нормальной работе сигнал мигает два раза в секунду.

Проверка наличия переменного напряжения

Поместите наконечник прибора вблизи источника переменного напряжения, при

этом наконечник будет непрерывно светиться и, если это установлено, будет

издаваться непрерывный звуковой сигнал.

После приблизительно пяти минут неактивности тестер автоматически

отключается для продления срока службы батареи. Двойной звуковой сигнал, за

которым следует непрерывный длинный одиночный сигнал, является звуковым

подтверждением, что тестер выключен. Отсутствие мигания VoltBeat визуально

подтверждает, что тестер выключен.

Отключение устройства звуковой сигнализации

Звуковую сигнализацию можно отключить, удерживая зеленую кнопку нажатой

более двух секунд при включении устройства. Для включения звукового сигнала

отключите тестер и снова включите его.

Индикатор разряда батареи

Если напряжение батареи падает до уровня ниже 2 вольт, то VoltBeat подает

визуальный сигнал в виде прекращения мигания. Замените на два элемента AAA

Контактная информация компании Fluke

Служба технической поддержки в США: 1-800-44-FLUKE (1-800-443-5853)

Служба калибровки/ремонта в США: 1-888-99-FLUKE (1-888-993-5853)

в Канаде: 1-800-36-FLUKE (1-800-363-5853)

другие страны мира: +1-425-446-5500

Или посетите сайт компании Fluke:

Для регистрации продукта зайдите на сайт

Чтобы просмотреть, распечатать или загрузить самые последние дополнения к

руководствам, посетите раздел веб-сайта

1ac ii custom инструкция по применению 3

ОГРАНИЧЕННАЯ ГАРАНТИЯ И ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ

Fluke гарантирует отсутствие дефектов материала и изготовления на период

2 года с момента приобретения. Настоящая Гарантия не распространяется на

предохранители, разовые батарейки, а также на случаи повреждения в

результате несчастных случаев, небрежного обращения, внесения

конструктивных изменений, повышенной загрязненности, ненадлежащего

использования, обращения и ненадлежащих условий эксплуатации. Дилеры не

имеют права предоставления каких-либо других гарантий от имени Fluke. Для

получения гарантийного сервисного обслуживания в течение гарантийного

периода обратитесь в ближайший авторизованный сервисный центр Fluke за

информацией о праве на возврат, затем отправьте продукт в этот сервисный

центр с описанием проблемы.
ЭТО ВАША ЕДИНСТВЕННАЯ ГАРАНТИЯ. НАСТОЯЩИМ НЕ ПРЕДОСТАВЛЯЕТСЯ,

ПРЯМО ИЛИ КОСВЕННО, НИКАКИХ ДРУГИХ ГАРАНТИЙ, КАК, НАПРИМЕР, ГАРАНТИИ

ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЁННЫХ ЦЕЛЕЙ. FLUKE НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ

ЗА СПЕЦИАЛЬНЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ ПОВРЕЖДЕНИЯ ИЛИ УЩЕРБ,

ВКЛЮЧАЯ ПОТЕРЮ ДАННЫХ, ЯВИВШИХСЯ РЕЗУЛЬТАТОМ КАКИХ-ЛИБО ДЕЙСТВИЙ

ИЛИ МЕТОДОВ. Поскольку некоторые государства или страны не допускают

исключения или ограничения косвенной гарантии или исключения и ограничения

случайных или косвенных повреждений, ограничения этой гарантии могут не

Источник

Aneng VD802: бесконтактный индикатор напряжения с Aliexpress

Сложно представить любые электротехнические работы без мультиметра или ручки индикатора. Подавляющая часть таких устройств работают по контактному типу: вставил щупы в розетку и получил результат. В чем же преимущество бесконтактного тестера? Он прост в эксплуатации и не требует прямого контакта с оголенной проводкой, находящийся под напряжением. Также способен определять обрыв провода или находить скрытый токоведущий кабель под напряжением в стене. Вот именно о подобном тестере, мы сегодня поговорим.

Цена на момент публикации: $3.90

Содержание

Технические характеристики

Производитель	АNENG
Модель	VD802
Диапазон измерения	12 В – 1000 В
Класс точности	III класс
Режимы чувствительности	три режима
Индикация напряжения	Звуковая и световая индикация
Материал корпуса	АБС-пластик
Питание	Две батарейки ААА
Габаритные размеры	156*26 мм
Вес	33 грамм

Упаковка и комплектация

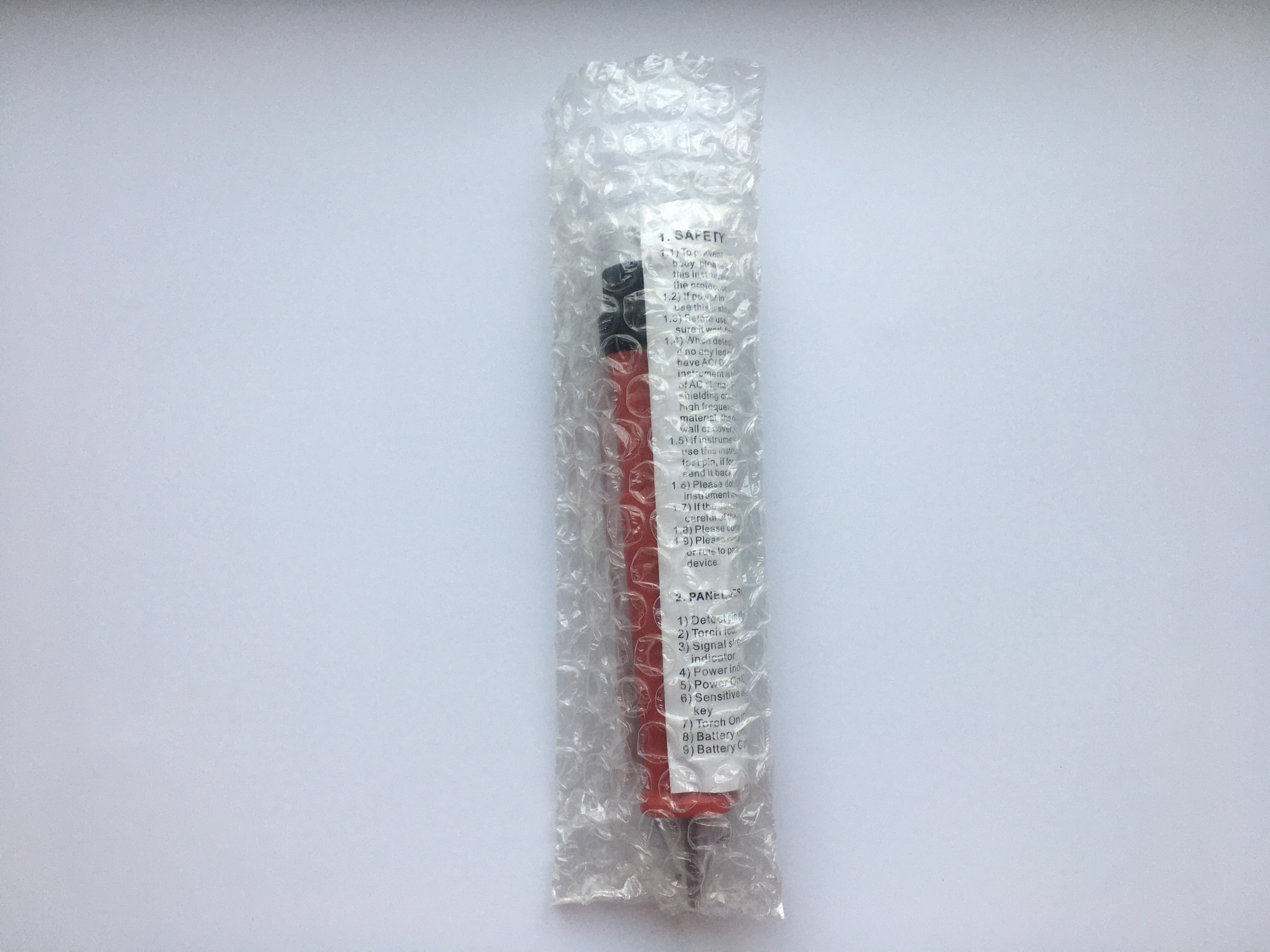

Тестер приехал ко мне в пузырчатом пакете.

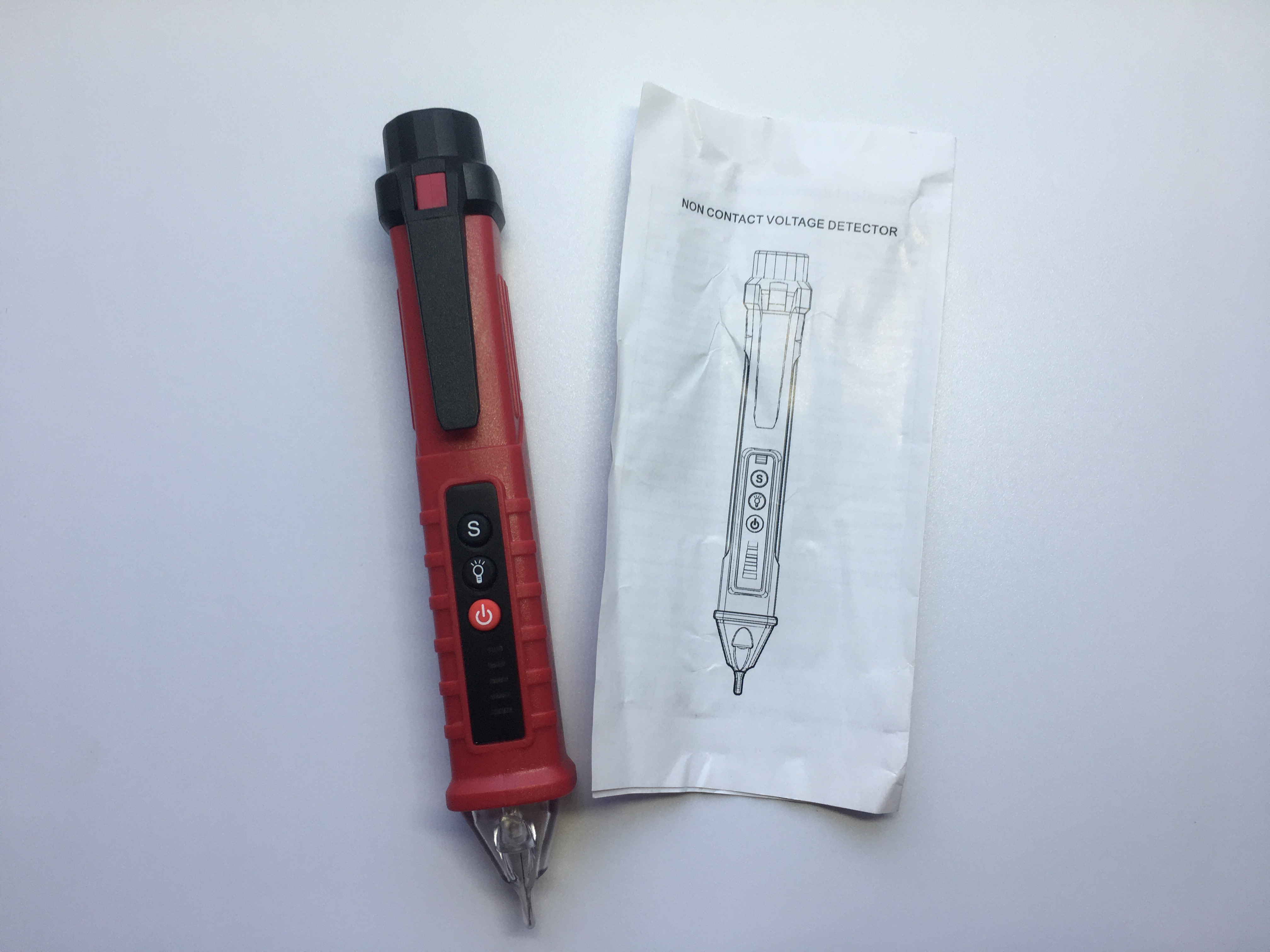

Внутри пакета находился прибор без элементов питания, а также краткая инструкция.

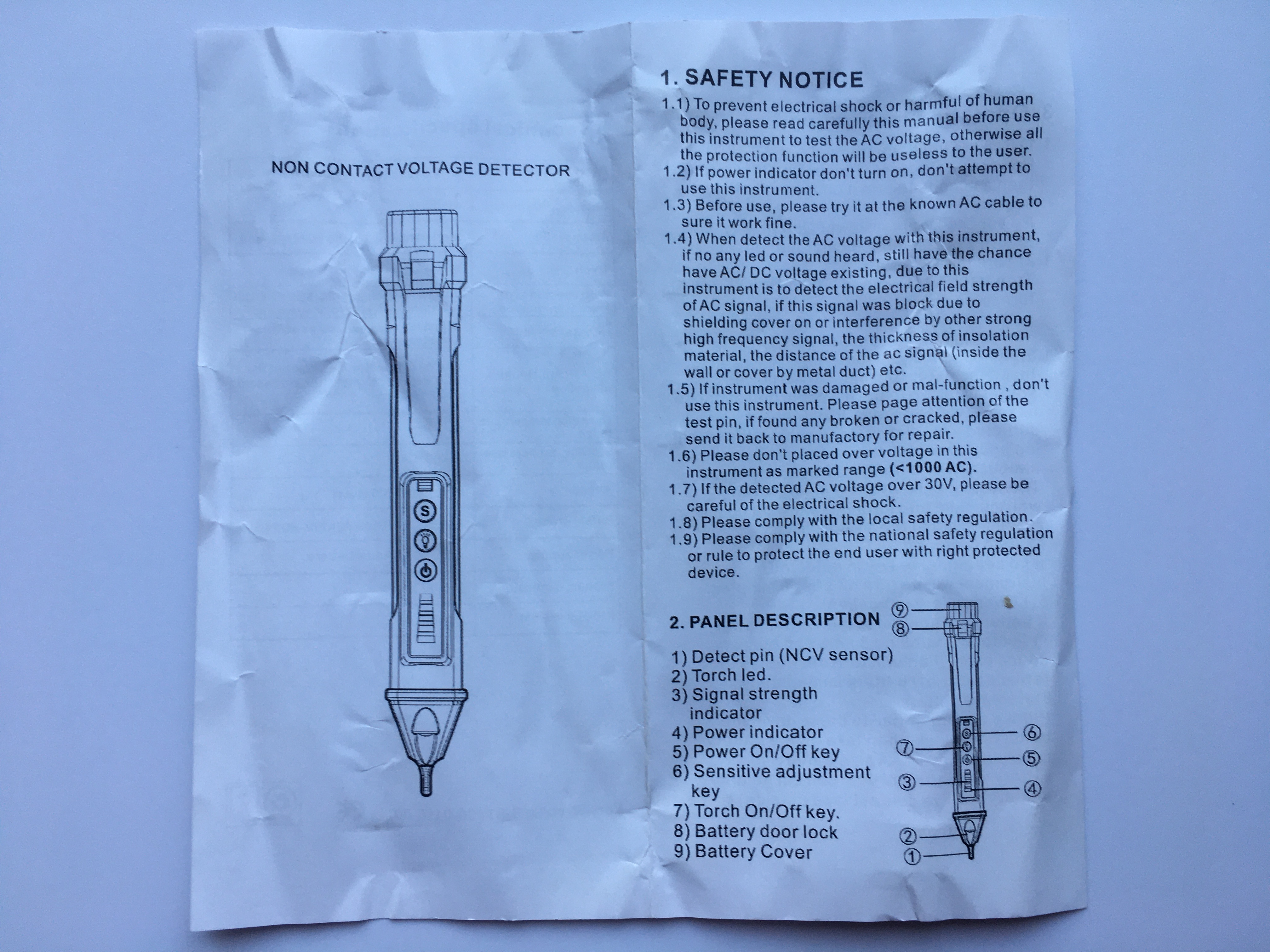

Инструкция написана на английском языке, в ней указаны основные технические параметры тестера, а также имеется руководство пользователя.

Внешний вид

Прибор выполнен в виде небольшой ручки. Пластиковый корпус хоть и отдаёт дешевизной, но в целом, выглядит довольно достойно.

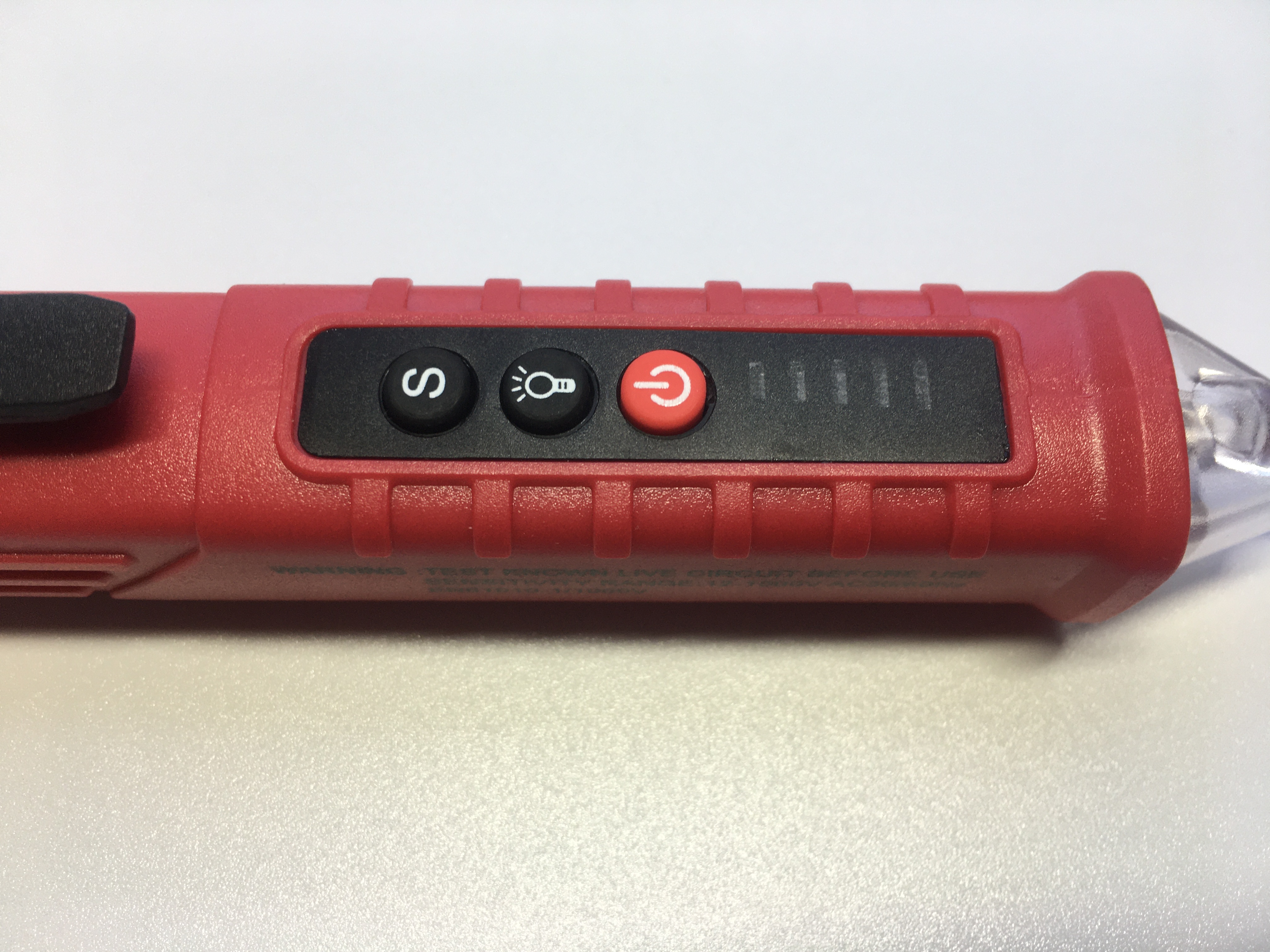

На лицевой стороне расположены три кнопки:

• Кнопка питания;
• Фонарик;
• Кнопка «S» (переключение режимов чувствительности тестера).

Ближе к щупу находится индикаторная панель. При обнаружении напряжения, она показывает насколько близок источник сигнала. Для этого предусмотрена пятиступенчатая шкала с разной световой индикацией: от бледно-желтого (слабый сигнал), до ярко-красного (сильный сигнал). Вместе со световой индикацией, срабатывает зуммер и тестер начинает «пищать».

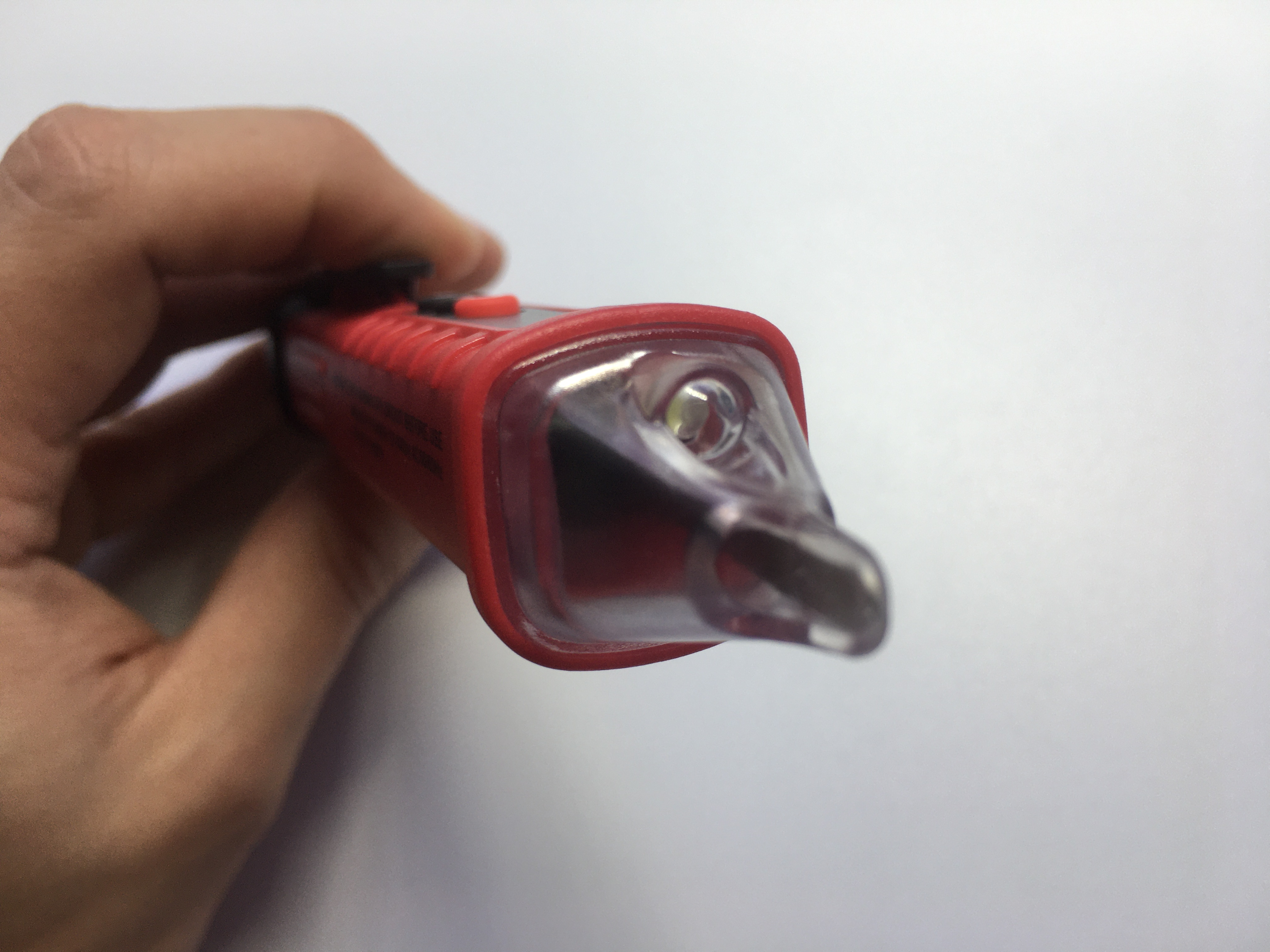

Спереди можно увидеть щуп, закрытый прозрачным колпаком. Немного выше расположен фонарик.

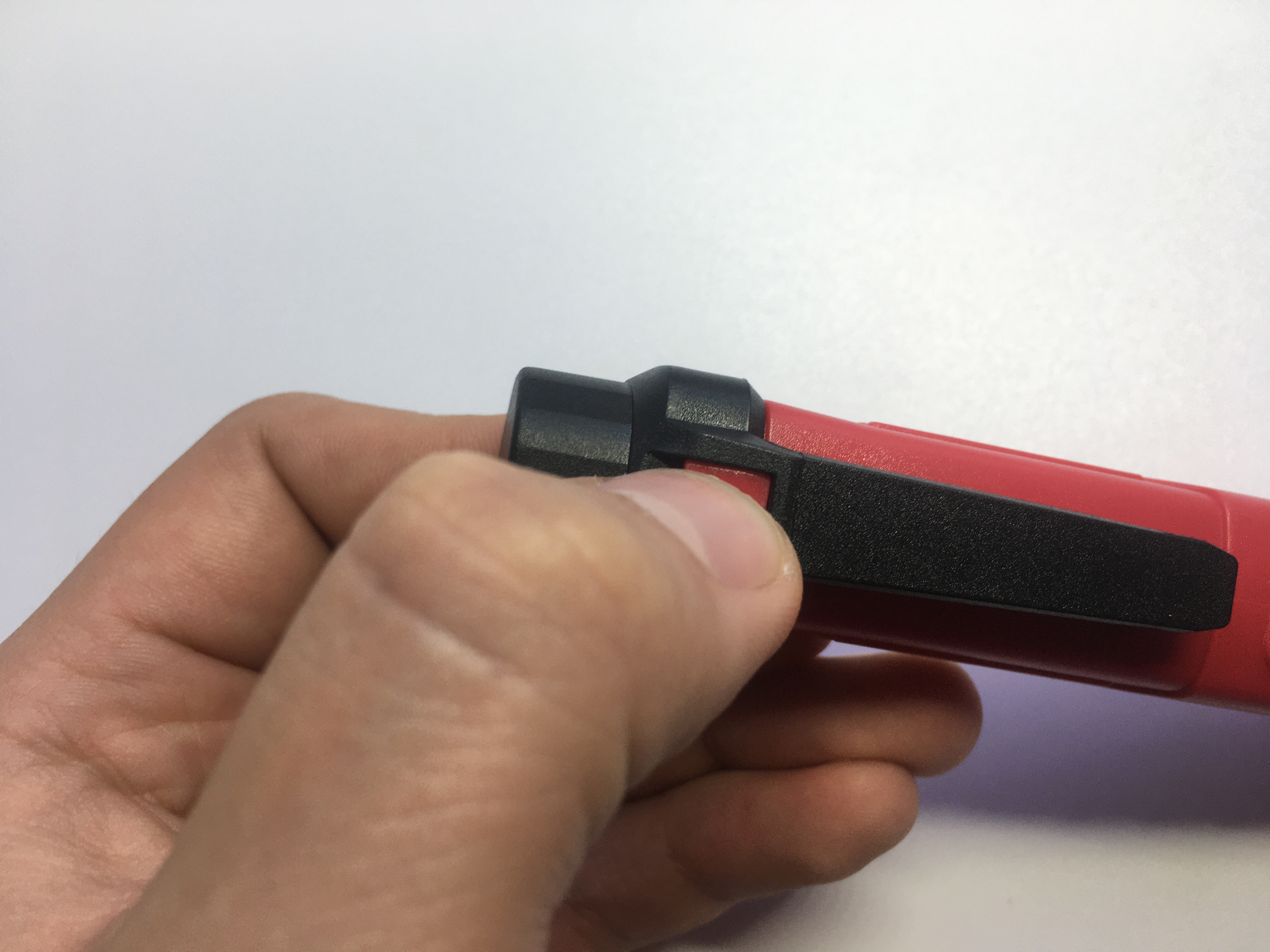

С обратной стороны есть защелка, открывающая доступ к отсеку с батарейками. Открыть её не просто: необходимо нажать на небольшой выступ и потянуть колпачок вверх.

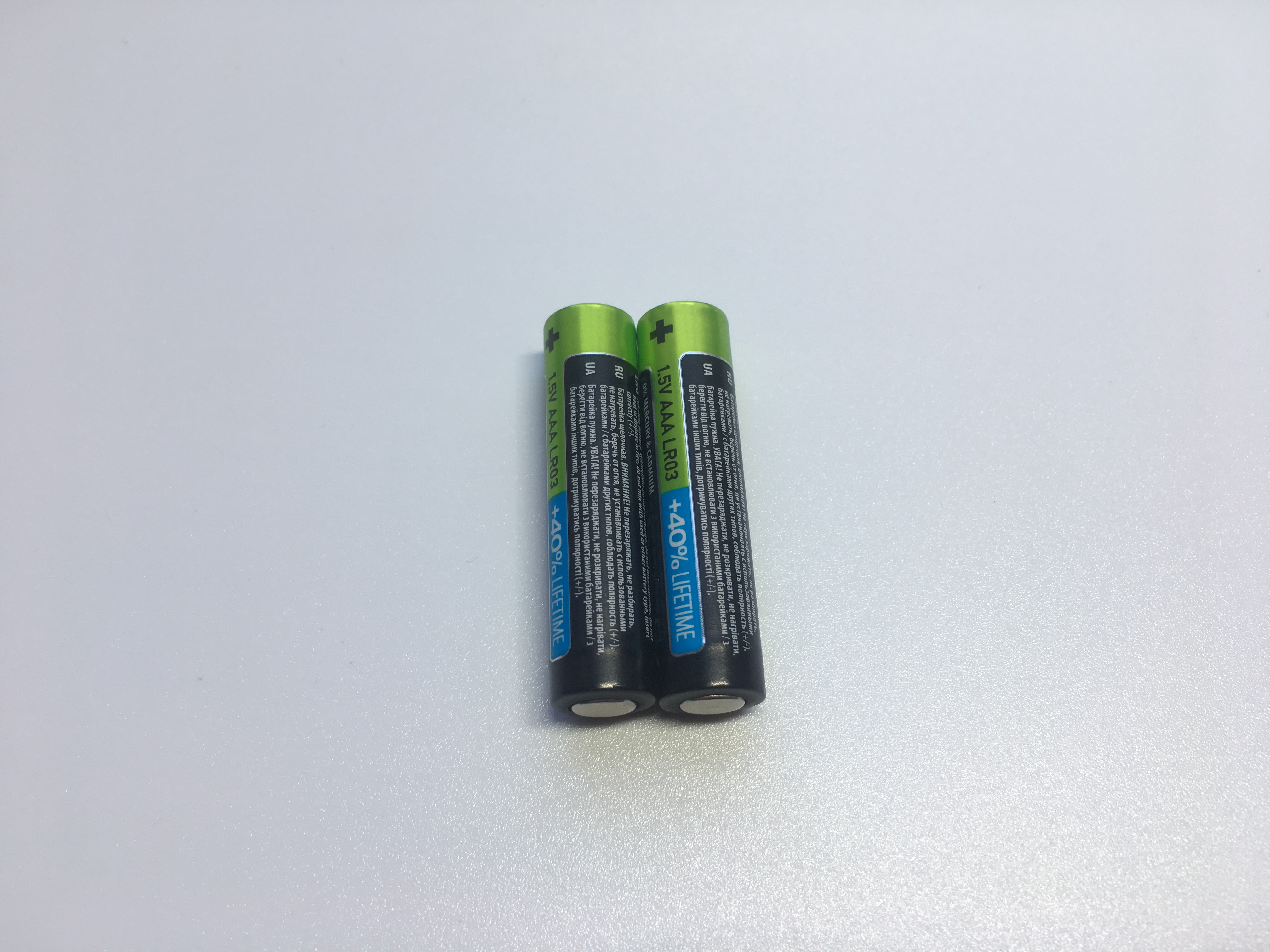

В качестве элементов питания используются две батарейки типоразмера ААА. Если батарейки имеют пониженное напряжение менее 2.6 В, то тестер сообщит об этом и индикатор возле щупа мигнет три раза. Еще у прибора есть функция автовыключения, после пяти минут бездействия.

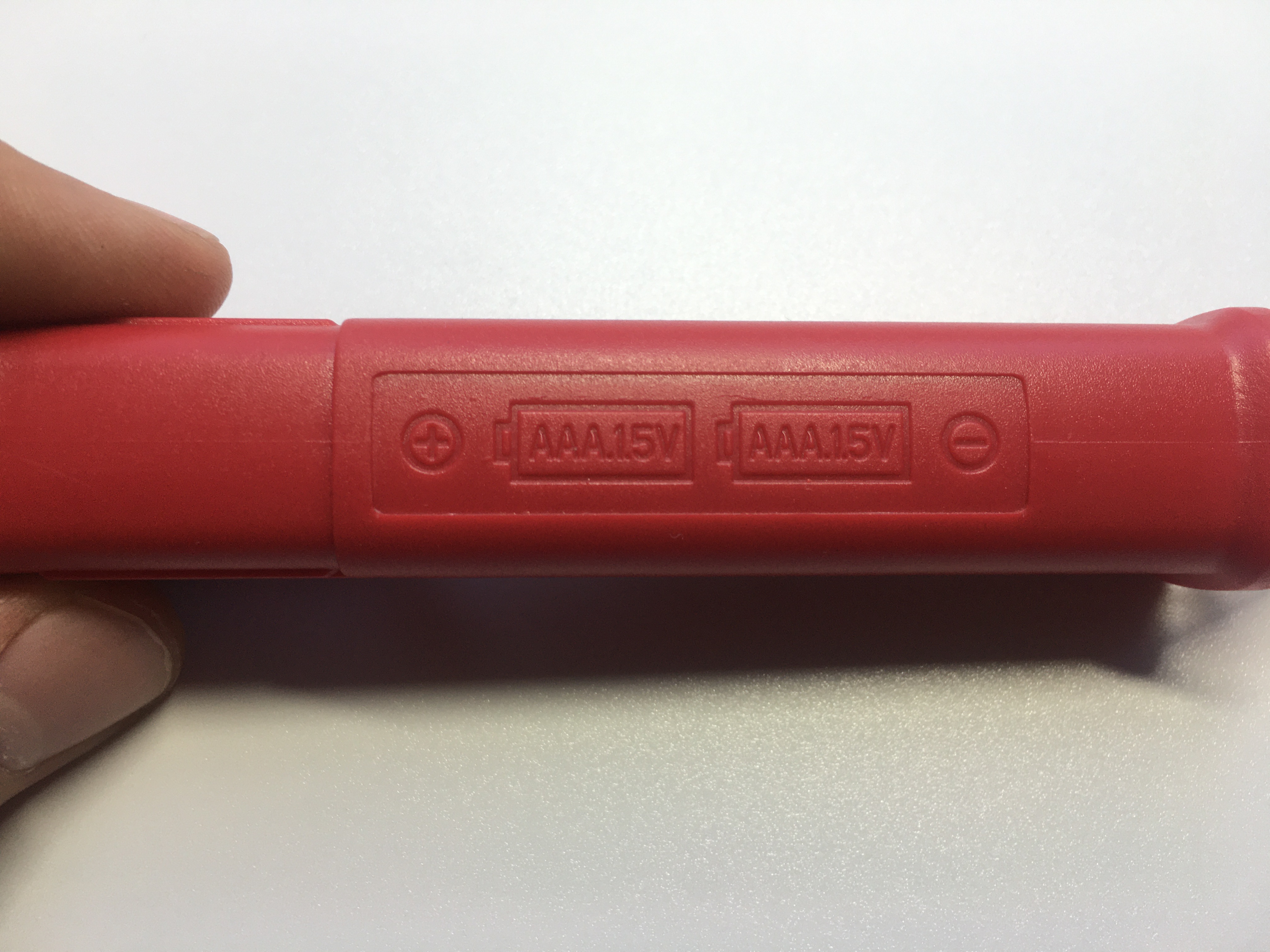

На одной из сторон корпуса тестера, указана правильная полярность установки батареек. Разобраться с этим не сложно.

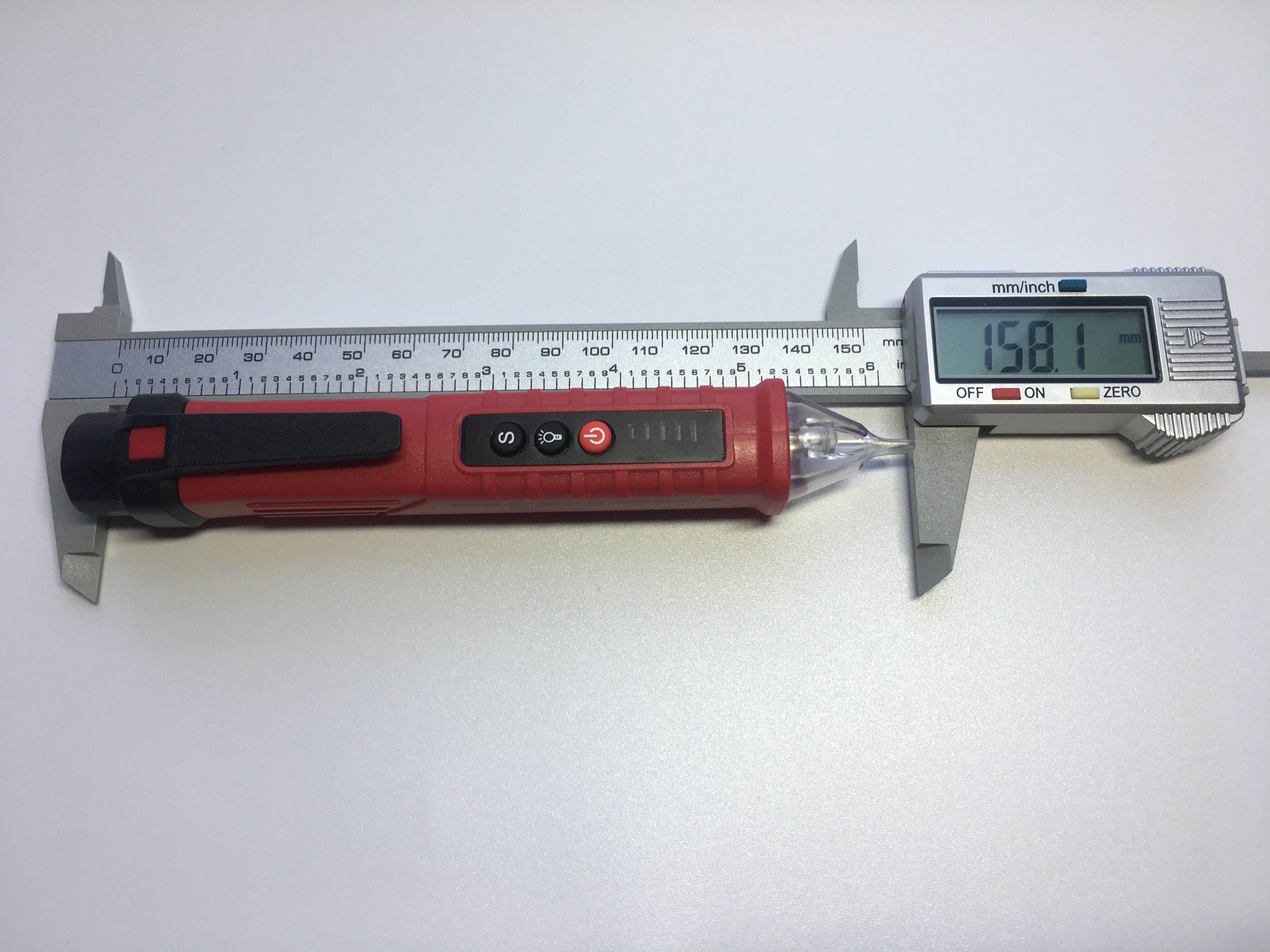

Измеренные габаритные размеры, а также вес тестера (без батареек), приведены на фотографиях ниже.

Тестирование

Ну что же, попробуем поработать тестером, так сказать, в «полевых условиях».

У прибора есть три режима чувствительности, которые разделяются на:

• Weak (слабая чувствительность сенсора);
• Middle (средняя чувствительность сенсора);
• Strong (высокая чувствительность сенсора).

Режимы переключаются циклически при нажатии кнопки «S» — Weak>Middle>Strong. При этом, каждое переключение фиксируется звуковым сигналом зуммера:

• Weak (одно срабатывание зуммера);
• Middle (два срабатывания зуммера);
• Strong (три срабатывания зуммера).

Допустим в режиме «Weak», найти токоведущий кабель в стене под напряжением, будет проблематично. Поскольку чувствительность сенсора слабая. Такой режим хорошо подойдет для проверки фазы и нуля в розетке, так как источник напряжения не скрыт и находится в близкой доступности.

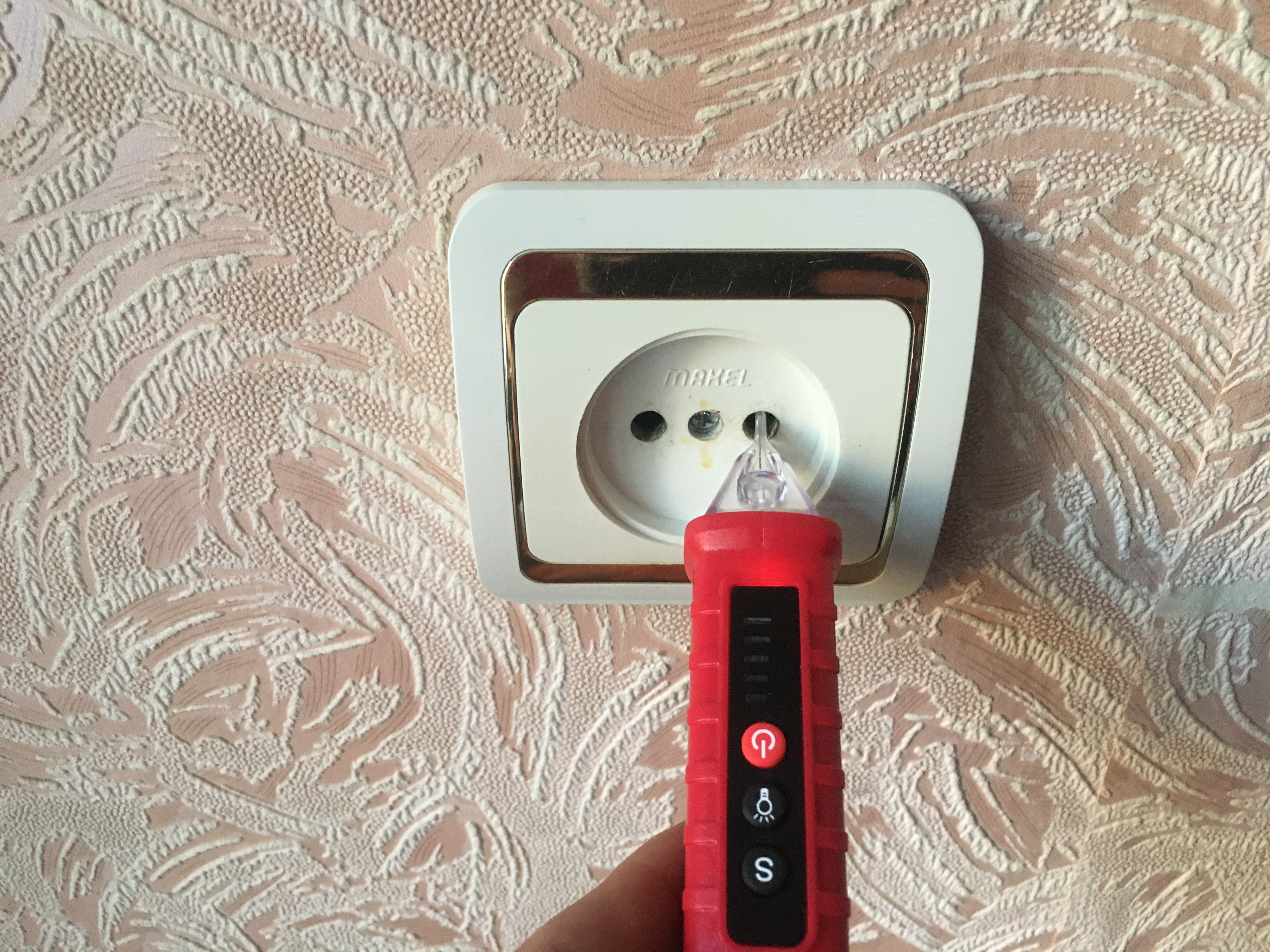

Проведем несколько опытов на практике. Для начала попробуем найти фазу и ноль в электрической розетке. Включим прибор в режиме «Weak» и проведем замеры.

Тестер отлично справился с этой задачей.

А что же если попробовать найти фазу и ноль в режиме «Strong»? Как видно из фотографий ниже, тестер начинает срабатывать на оба контакта, из-за высокой чувствительности сенсора. Поэтому, для данной задачи такой режим не применим.

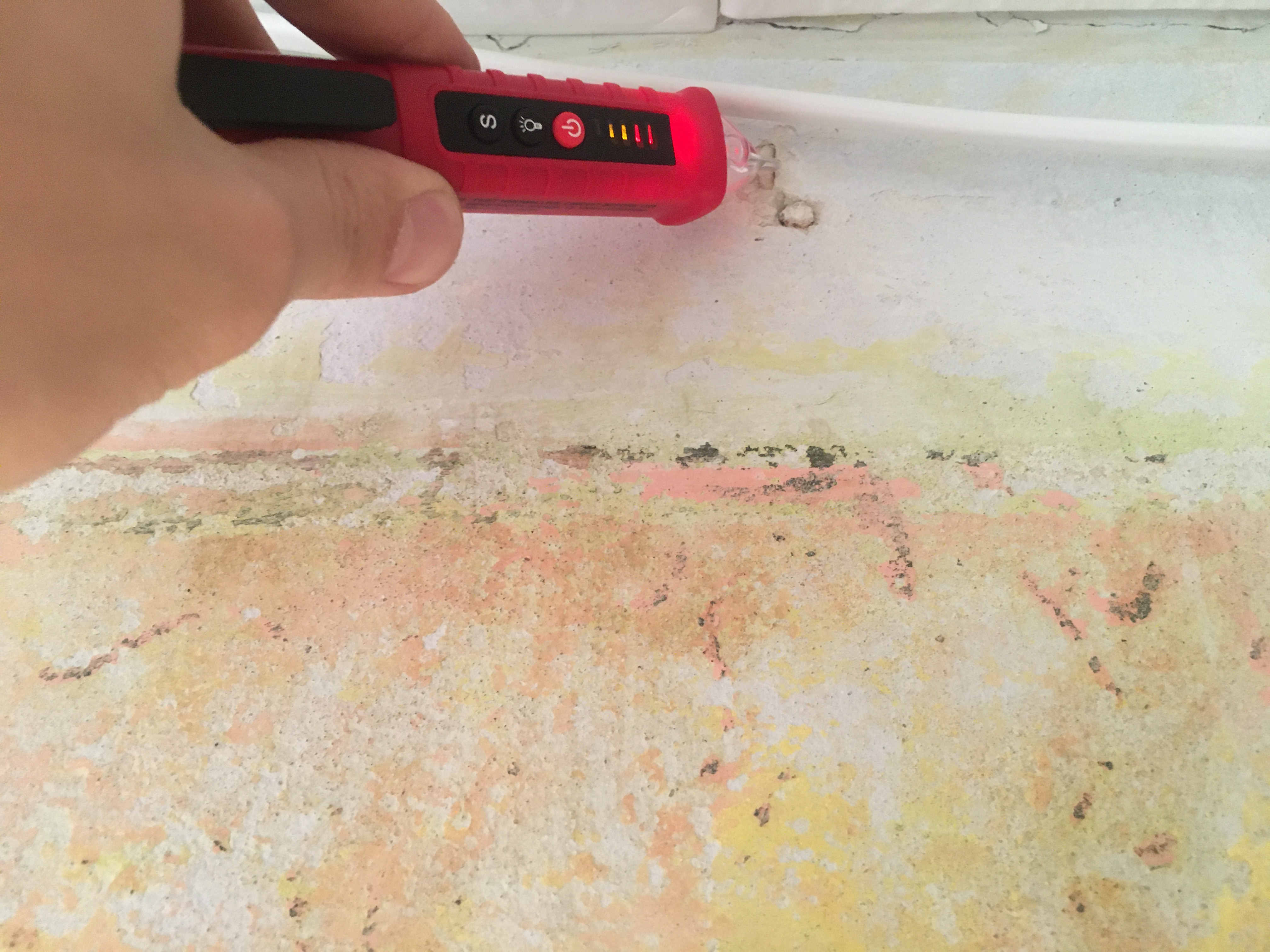

Теперь попробуем найти скрытую проводку под напряжением в стене. Переведем тестер в режим «Strong» и убедимся, что в стене присутствует провод под напряжением. На фотографии ниже виден фрагмент кабеля, остальная часть которого, замурована под шпаклевкой.

Затем я провел ниже по стене тестером и нашел место, где кабель опускается к полу. Так я смог проследить весь его путь к розетке.

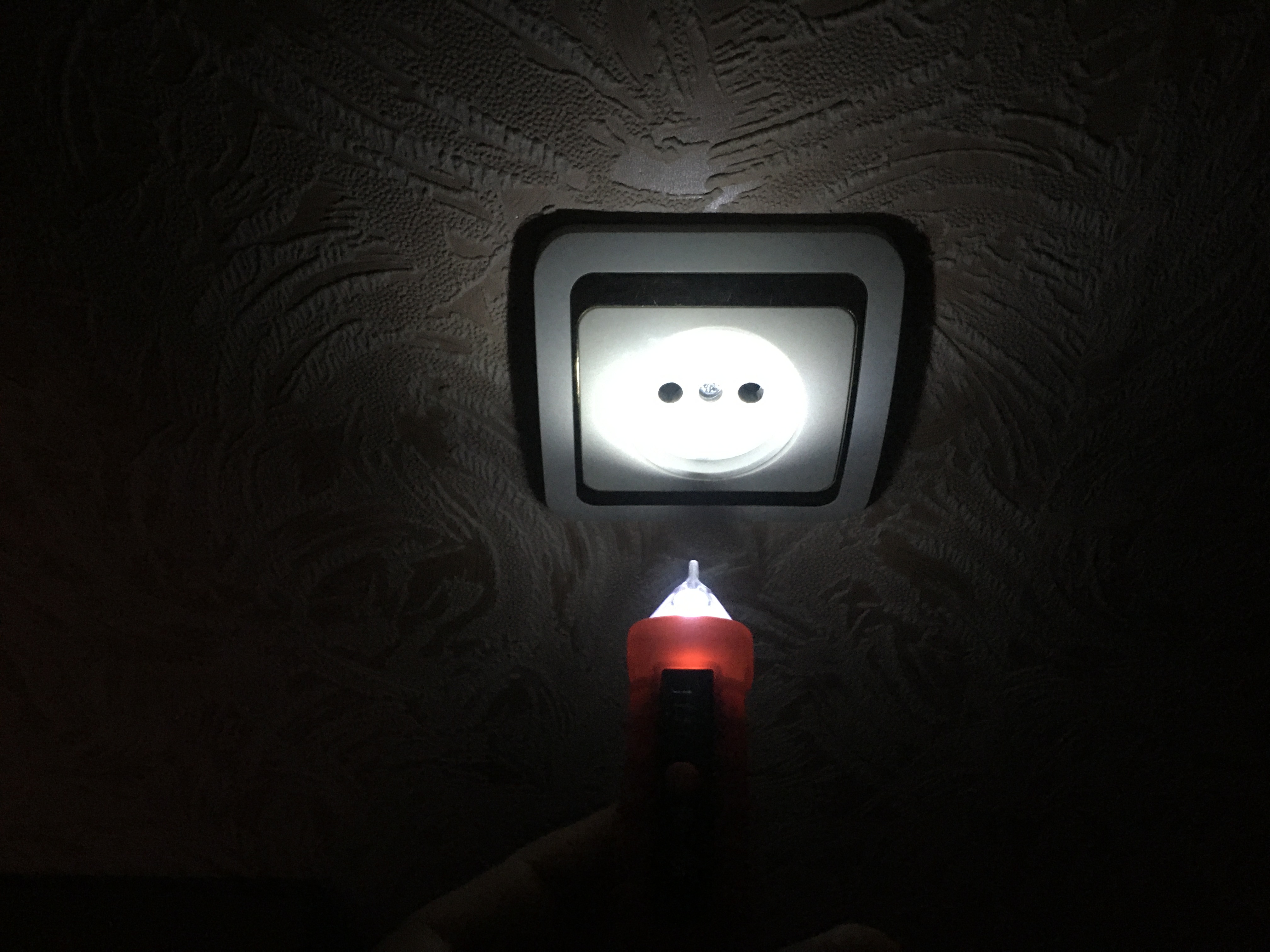

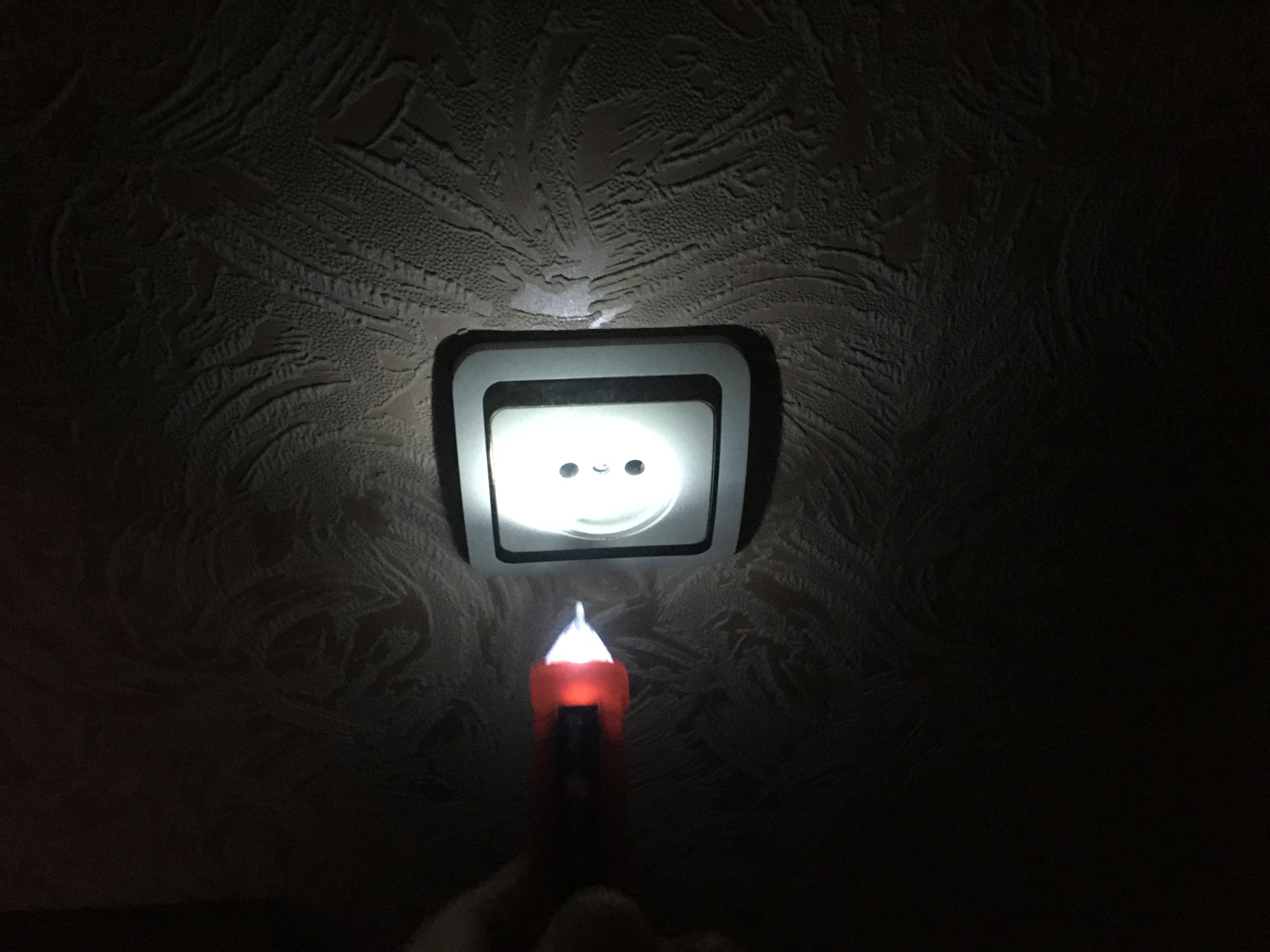

В завершении приведу пример, как работает подсветка фонариком на приборе. Снимки делались в полной темноте.

Выводы

Бесконтактный индикатор напряжения ANENG VD802 произвел достойное первое впечатление. Честно говоря, я ожидал худших результатов. В работе показал себя неплохо: фазу и ноль определяет, проводку под напряжением находит. Можно сказать так — минимальный набор функций, за разумные деньги. В заключении приведу основные достоинства и недостатки индикатора.

• Небольшие размеры и удобная форма тестера
• Три режима чувствительности сенсора
• Можно определить место обрыва в проводе
• Определяет фазу и ноль
• Световая и звуковая индикация напряжения
• Функция автовыключения
• Функция определения низкого заряда батареек, питающих тестер
• Наличие фонарика
• Цена

• Посредственное качество материалов, из которых изготовлен корпус устройства
• Защелка на задней крышке (при большом усилие её можно сломать)

Источник
