«Восстановить работоспособность!» Самовосстанавливающиеся PPTC-предохранители MULTIFUSE
Самовосстанавливающиеся предохранители являются миниатюрной альтернативой традиционным громоздким предохранителям. Они обеспечивают безупречную защиту компьютерной и портативной техники, батарейных устройств, автомобильной электроники. Широкий выбор этих изделий предлагает компания Bourns.
Рис. 1. Схема подключения PPTC-предохранителя
Наиболее распространенной и стандартной защитой электронных устройств от возникновения аварийных ситуаций является применение предохранителей. По принципу действия они делятся на четыре группы: плавкие, самовосстанавливающиеся, электронные и электромеханические [1]. Вместо традиционных плавких вставок с каждым годом все шире используются миниатюрные самовосстанавливающиеся предохранители. Эти устройства по аналогии с обычными предохранителями подключаются последовательно с нагрузкой (рисунок 1), но их эксплуатация имеет ряд особенностей.
Самовосстанавливающиеся предохранители – это устройства, ограничивающие ток в цепи, но в отличие от обычных плавких вставок, не утрачивающие работоспособность после срабатывания. Как правило, под самовосстанавливающимися предохранителями подразумеваются PPTC-термисторы.
Рис. 2. Срабатывание полимера с положительным температурным коэффициентом при увеличении температуры
PPTC (Polymeric positive temperature coefficient device) – полимерные устройства с положительным температурным коэффициентом сопротивления. Впервые такие устройства были открыты, описаны и запатентованы компанией Bell Labs в 1939 году (патент номер US#2,258,958) [2].
Принцип работы PPTC-предохранителя основан на способности полимера изменять проводящую структуру при нагревании). На рисунке 2 показана идеализированная кривая зависимости логарифма сопротивления от температуры предохранителя. При комнатной температуре полимер имеет кристаллическую структуру, так что движение заряженных частиц происходит упорядоченно, и ток в цепи определяется рабочим значением сопротивления нагрузки RL (рисунок 1). В случае возникновения аварийной ситуации ток в цепи резко увеличивается, нагревая полимер. При определенной температуре происходит срабатывание предохранителя, а именно – меняется фазовое состояние полимера из кристаллического в аморфное (рисунок 3). В результате сопротивление термистора резко возрастает, и ток в цепи теперь определяется значением сопротивления RMF.
Рис. 3. Принцип работы самовосстанавливающегося предохранителя
Области применения
PPTC-предохранители прекрасно зарекомендовали себя как непременные элементы защиты в необслуживаемых устройствах с возможностью возникновения многократных перегрузок по току и устройствах, где замена плавкой вставки является проблематичной. Особенно актуальна защита с применением PPTC-предохранителей в разъемах электроники, где цепи питания могут замкнуться из-за внешнего воздействия и привести к перегрузке по току. Иными словами, сфера применения таких предохранителей включает в себя компьютеры и мобильные устройства (телефоны, планшеты, плееры), трансформаторы, звуковоспроизводящую технику, электромоторы, элементы питания, медицинское и измерительное оборудование, автомобильную электронику и телекоммуникационные сети.
Существует множество стандартов, в которых регламентируется необходимость защиты от токовых перегрузок. Например, стандарты PC 97, PC 98, PC 99 и PC 2001, которые разработаны совместно Microsoft и Intel для IBM-совместимых компьютеров; USB OTG (разработан USB Implementers Forum, Inc.); Telcordia GR-1089-CORE для защиты интерфейса абонентской линии или EN60742 для защиты трансформатора. Требования перечисленных стандартов можно успешно выполнить, используя PPTC-предохранители серий MULTIFUSE® производства Bourns.
Технические характеристики
Так как самовосстанавливающиеся предохранители имеют ярко выраженный положительный температурный коэффициент сопротивления, их характеристики зависят от температуры окружающей среды. Для срабатывания PPTC-предохранитель должен нагреться, поэтому переключение происходит не мгновенно, а в течение некоторого времени, которое зависит не только от температуры окружающей среды, но и от протекающего через предохранитель тока перегрузки. Предохранитель остается в «горячем» состоянии, обеспечивая постоянную защиту до тех пор, пока находится под напряжением или пока не будут устранены причины его срабатывания. После устранения причин выключения предохранитель охлаждается и его сопротивление со временем возвращается к номинальному значению.
С учетом вышесказанного для самовосстанавливающихся предохранителей можно выделить основные характеристики.
Ток пропускания, Ihold at 23°C, – это номинальный рабочий ток, то есть максимальный установившийся ток при температуре 23°C, не приводящий к срабатыванию предохранителя, а именно – к переходу из проводящего состояния в разрывное.
Ток срабатывания, Itrip at 23°C, – минимальный ток, приводящий к обязательному срабатыванию предохранителя при температуре 23°C.
Максимально допустимый ток срабатывания, Imax, – ток, который может быть прерван предохранителем при возникновении перегрузки без опасности разрушения самого защитного элемента.
Максимальное рабочее напряжение, Vmax, – это максимально допустимое напряжение, не приводящее к разрушению предохранителя при номинальном токе пропускания.
Время срабатывания, Time to Trip или ttrip at 23°C, – период времени после возникновения перегрузки (дополнительно указывается ток срабатывания Itrip, при котором происходило измерение времени, в течение которого падение напряжения на предохранителе станет больше 80% от величины напряжения питания защищаемой цепи, то есть сопротивление элемента станет значительно выше.
Мощность рассеяния, Tripped Power Dissipation или РD at 23°C, – мощность, рассеиваемая корпусом предохранителя при температуре 23°C.
Первоначальное сопротивление, Initial Resistance Rmin или Rmax at 23°C, – сопротивление предохранителя при указанных условиях перед его подключением в схему.
Сопротивление через час после срабатывания, One Hour Post-Trip Resistance или R1max at 23°CC — максимальное сопротивление предохранителя при температуре 23°C через 1 час после его срабатывания или пайки оплавлением.
В последние годы самовосстанавливающиеся предохранители стали чрезвычайно популярными изделиями, и все ведущие производители компонентов защиты цепей, среди которых TE Connectivity (Raychem), LittleFuse и, конечно же, Bourns, имеют их в своем портфеле. PPTC-предохранители производства компании Bourns семейства Multifuse® (рисунок 4) уже довольно широко известны на российском рынке, но разнообразие серий и исполнений вызывает некоторое замешательство у тех, кто только планирует использовать их в своих изделиях. Мы постараемся рассмотреть самые перспективные и применяемые серии этих предохранителей.
Рис. 4. Внешний вид планарных и выводных предохранителей Multifuse
Технические параметры Multifuse® для планарного и выводного монтажа представлены в сводных таблицах 1 и 2.
Таблица 1. Сравнение и области применения контактных и бесконтактных энкодеров
| Наименование | Ihold, А | Itrip, А | Vmax, В | Диапазон рабочих температур, °C |
| MF-S | 1,2…4,2 | 2,7…7,6 | 15…30 | -40…85 |
| MF-LR | 1,9…9 | 3,9…16,7 | 15…20 | -40…85 |
| MF-LS | 1,8…3,4 | 3,8…6,8 | 15…24 | -40…85 |
| MF-LSMF | 1,85…3 | 3,7…5,2 | 6…33 | -40…85 |
| MF-SMDF | 0,55…2 | 1,2…4 | 10…60 | -40…85 |
| MF-MSMF | 0,1…2,6 | 0,3…5,2 | 6…60 | -40…85 |
| MF-USMF | 0,05…1,75 | 0,15…3,5 | 6…30 | -40…85 |
| MF-USML | 1,75…3,8 | 3,5…8 | 6 | -40…85 |
| MF-NSMF | 0,12…2 | 2,29…4 | 6…30 | -40…85 |
| MF-NSML | 1,5…4 | 3…8 | 6 | -40…85 |
| MF-PSMF | 0,1…1,1 | 0,3…2,2 | 6…15 | -40…85 |
| MF-PSHT | 0,1 | 0,6 | 16 | -40…125 |
| MF-FSMF | 0,1…0,5 | 0,3…1 | 6…15 | -40…85 |
| MF-SM | 0,3…3 | 0,6…6 | 6…30 | -40…85 |
| MF-SMHT | 1,36…1,6 | 2,72…3,2 | 16 | -40…125 |
| MF-SM013/250 | 0,13 | 0,26 | 60 | -40…85 |
| MF-SM013/250V | 0,13 | 0,26 | 60 | -40…85 |
| MF-SD/250 | 0,13 | 0,26 | 60 | -40…85 |
Таблица 2. Характеристики выводных предохранителей Multifuse®
| Наименование | Ihold, А | Itrip, А | Vmax, В | Диапазон рабочих температур, °C |
| MF-R | 0,05…11 | 0,1…22 | 16…60 | -40…85 |
| MF-RHT | 0,7…13 | 1,4…24 | 16 | -40…125 |
| MF-RM | 0,05…0,55 | 0,12…1,25 | 240 (AC) | -20…85 |
| MF-RX/72 | 0,2…3,75 | 0,4…7,5 | 72 | -40…85 |
| MF-R/90 | 0,55…0,75 | 1,1…1,5 | 90 | -40…85 |
| MF-RX/250 | 0,12…0,18 | 0,24…0,36 | 250 (AC) | -40…85 |
| MF-R/600 | 0,15…0,16 | 0,3…0,32 | 600 (AC) | -40…85 |
Расшифровка наименования PPTC-предохранителей серии Multifuse
Наименования моделей предохранителей имеют удобную и понятную структуру, позволяющую легко расшифровать основные рабочие параметры. В общем случае название имеет вид MF – UUUU ZZZ/YY X – V.
- MF – сокращение от названия серии Multifuse;
- UUUU – серия предохранителя:
- MSMF, NSMF, PSMF, USMF, SM – планарные;
- R, RG, RM – радиальные выводные;
- S, SVS, VS, VSN – аксиальные выводные.
Названия серий, оканчивающиеся на буквы HT, обозначают расширенный рабочий температурный диапазон. Например, для серии SMHT температура работы находится в диапазоне -40…125°C, а для серии SM – -40…85°C.
- ZZZ – ток пропускания через предохранитель (Ihold). Например, значение 030 соответствуют току 0,3 А, а число 300 – 3 А;
- YY – максимальное напряжение (Vmax). Если на месте «YY» стоит пропуск, то следует принимать стандартное напряжение для данной серии, а его значение необходимо уточнить в соответствующем описании;
- X – отметка о применении при изготовлении технологии FreeXpansion Design™, которая значительно увеличивает стабильность параметров полимера с положительным температурным коэффициентом при многократных срабатываниях;
- V – требование к упаковке:
- V = 0 – элементы без упаковки;
- V =2 – предохранители поставляются в лентах, накрученных на катушки (этот вариант целесообразен для линии автоматического монтажа).
Например, модель MF-MSMF 250/16 X-2 подразумевает, что используется PPTC-предохранитель типа Multifuze производства Bourns планарной серии MSMF с током пропускания 2,5 А при 23°C и максимальным напряжением 16 В. Буква «Х» обозначает, что при изготовлении применялась технология FreeXpansion Design™. Цифра «2» обозначает упаковку в катушках по 1500 штук в каждой.
Алгоритм подбора PPTC-предохранителя
При выборе самовосстанавливающегося PPTC-предохранителя необходимо определить следующие параметры:
- номинальный ток пропускания через предохранитель (Ihold);
- максимальное напряжение, которое может быть приложено к PPTC-предохранителю (Vmax);
- максимальный аварийный ток (Imax);
- максимальная рабочая температура вашего устройства;
- форм-фактор корпуса предохранителя.
Обратим внимание, что при выборе предохранителя критически важно учитывать зависимость тока пропускания Ihold от окружающей температуры. Для каждой серии предохранителей существуют таблицы поправочных коэффициентов, позволяющие избежать случайных срабатываний (таблица 3).
Таблица 3. Зависимость тока пропускания Ihold от температуры окружающей среды для серии MF-MSMF
| Наименование | Ihold, А | ||||||||
| Температура окружающей среды, °C | |||||||||
| -40 | -20 | 0 | 23 | 40 | 50 | 60 | 70 | 85 | |
| MF-MSMF010 | 0,16 | 0,14 | 0,12 | 0,1 | 0,08 | 0,07 | 0,06 | 0,05 | 0,03 |
| MF-MSMF014 | 0,23 | 0,19 | 0,17 | 0,14 | 0,12 | 0,1 | 0,09 | 0,08 | 0,06 |
| MF-MSMF020 | 0,29 | 0,26 | 0,23 | 0,2 | 0,17 | 0,15 | 0,14 | 0,12 | 0,1 |
| MF-MSMF020/60 | 0,29 | 0,26 | 0,23 | 0,2 | 0,17 | 0,15 | 0,14 | 0,12 | 0,1 |
| MF-MSMF030 | 0,44 | 0,39 | 0,35 | 0,3 | 0,26 | 0,23 | 0,21 | 0,18 | 0,15 |
| MF-MSMF050 | 0,77 | 0,68 | 0,59 | 0,5 | 0,44 | 0,4 | 0,37 | 0,33 | 0,29 |
| MF-MSMF075 | 1,15 | 1,01 | 0,88 | 0,75 | 0,65 | 0,6 | 0,55 | 0,49 | 0,43 |
| MF-MSMF075/24 | 1,15 | 1,01 | 0,88 | 0,75 | 0,65 | 0,6 | 0,55 | 0,49 | 0,43 |
| MF-MSMF110 | 1,59 | 1,43 | 1,26 | 1,1 | 0,95 | 0,87 | 0,8 | 0,71 | 0,6 |
| MF-MSMF110/16 | 1,59 | 1,43 | 1,26 | 1,1 | 0,95 | 0,87 | 0,8 | 0,71 | 0,6 |
| MF-MSMF110/24X | 2 | 1,7 | 1,4 | 1,1 | 0,95 | 0,88 | 0,8 | 0,73 | 0,61 |
| MF-MSMF125 | 1,8 | 1,63 | 1,43 | 1,25 | 1,08 | 0,99 | 0,91 | 0,81 | 0,68 |
| MF-MSMF150 | 2,17 | 1,95 | 1,72 | 1,5 | 1,3 | 1,18 | 1,09 | 0,97 | 0,82 |
| MF-MSMF150/24X | 2,1 | 1,9 | 1,7 | 1,5 | 1,25 | 1,13 | 1 | 0,88 | 0,69 |
| MF-MSMF160 | 2,3 | 2,2 | 1,9 | 1,6 | 1,45 | 1,3 | 1,15 | 1,03 | 0,91 |
| MF-MSMF200 | 3,08 | 2,71 | 2,35 | 2 | 1,8 | 1,6 | 1,5 | 1,4 | 1,25 |
| MF-MSMF250/16X | 3,9 | 3,42 | 2,96 | 2,5 | 2,24 | 1,98 | 1,85 | 1,29 | 0,94 |
Примеры использования
Рассмотрим задачу создания защиты электронных устройств от возникновения аварийных ситуаций при питании портативного устройства от USB 2.0. Ток потребления от шины питания USB не должен превышать 500 мА [3]. Допустим, что эксплуатация устройства происходит при экстремальной температуре 70°C. Напряжение питания USB лежит в диапазоне 4,4…5,25 В. Обратившись к документации, выберем модели с подходящим максимальным рабочим напряжением (в данном случае – 6 В). В перечень таких моделей попадут MF-MSMF110, MF-MSMF125, MF-MSMF150 и другие. Теперь проверим, подойдут ли они по току удержания (Ihold), с учетом поправки на высокую температуру окружающей среды. Обратившись к таблице 3, мы видим, что для нашей задачи и по этому параметру подходит любой из перечисленных предохранителей, время срабатывания, однако, будет несколько отличаться. Стоит заметить, что протекание тока 0,5 А через Multifuse не вызывает нагрева самого устройства, так как выделяющаяся мощность и падение напряжения пренебрежимо малы. Типовая схема организации защиты USB-порта изображена на рисунке 5.
Рис. 5. Применение компонентов компании Bourns для USB
Для защиты от электростатических разрядов рекомендуется ставить варисторы CG0603MLC-05E семейства Chip Guard или двунаправленные TVS-диоды (супрессоры) CDSOD323-T05C. В соответствии со стандартом техники безопасности UL60950 [4] порт должен выдержать короткое замыкание в течении 60 секунд без возгорания.
Другой пример – светодиодное освещение. Драйвер, он же источник питания, со стабилизацией выходного тока должен быть рассчитан на область безопасной работы светодиодной нагрузки. Наиболее часто такие устройства выполняют с помощью высокочастотного ШИМ-контроллера с обратной связью по току, протекающему через светодиоды. Хорошо известно, что светодиоды очень чувствительны к перегреву. Для нормального времени жизни и надежной работы температура p-n-перехода не должна превышать 85°С. Компания Bourns рекомендует применять устройства с положительным температурным коэффициентом сопротивления совместно со светодиодами для защиты последних от перегрева.
На рисунке 6 изображена комплексная защита светодиодного светильника совместно с ключевым источником питания [5]. Основываясь на конкретных требованиях проекта, параметры представленных компонентов нужно корректировать. Для температурной и токовой защиты предлагается использовать миниатюрную серию MF-MSMF. Например, Multifuse MF-MSMF075 (Ihold = 0,75 А, Vmax = 13,2 В) переходит из проводящего состояния с низким сопротивлением в состояние с высоким сопротивлением за 0,2 секунды при аварийном токе Itrip = 8 А и температуре предохранителя, равной 23°C.
Рис. 6. Применение компонентов производства компании Bourns для светодиодных решений
Помимо самовосстанавливающегося предохранителя, компания Bourns® предлагает использовать в светодиодных устройствах высокоточные резисторы с низким температурным коэффициентом (75 PPM) и мощностью рассеивания до 3 Вт в качестве датчика тока (например, серия CRA2512) в стандартном корпусе 2512, компактные индуктивности (серия SRU1048) для планарного монтажа с высотой менее 4,8 мм при токах до 7,8 А, а также диоды Шоттки (серия CD1005-B0520) с обратным напряжением до 30 В.
Чтобы устройство соответствовало стандартам IEC6100-4-5 Surge (защита от скачков напряжения), IEC6100-4-4 EFT (устойчивость к быстрым переходным процессам), IEC6100-4-2 Level 4 ESD (устойчивость к электромагнитным воздействиям), рекомендуется применять супрессоры (TVS-диоды) серии SMAJ c напряжением 5…179 В и рассеиваемой мощностью до 400 Вт.
Стоит уделить особое внимание самовосстанавливающимся предохранителям серии MF-RM. Специально разработанные для однофазной сети переменного тока c номинальным напряжением 220 В самовосстанавливающиеся предохранители Multifuse производства Bourns позволяют отказаться от применения дорогостоящих входных автоматических выключателей или плавких вставок. Серия MF-RM отлично показала себя в роли токовой защиты и защиты от перегрева в таких областях применения, как счетчики электрической энергии, электрические вентиляторы, кофемашины и другая кухонная техника, а также во всевозможных адаптерах переменного тока [6]. Время срабатывания самовосстанавливающихся предохранителей серии MF-RM существенно меньше, чем у автоматических выключателей и плавких вставок. На рисунке 7 показана схема организации защиты устройств, подключаемых к однофазной сети переменного тока. Совместно с предохранителем серии MF-RM рекомендуется использовать варистор серии MOV-10DxxxK для защиты нагрузки от возможных скачков напряжения в сети.
Рис. 7. Применение компонентов Bourns для защиты устройств, подключаемых к однофазной сети переменного тока
Cамовосстанавливающиеся предохранители обладают рядом интересных преимуществ:
- Быстрое срабатывание. Компоненты PPTC имеют меньшую теплоемкость по сравнению с другими решениями, и нагреваются быстрее. В результате они быстрее срабатывают.
- Меньший размер. Компоненты PPTC занимают меньше места на плате, их легче интегрировать в изделие.
- Комбинированная защита от превышения тока или перегрева устройства. Удобство разработки заключается в том, что в одном корпусе PPTC-предохранителя совмещаются защиты и от превышения порогового тока, и от тепловой перегрузки, что позволяет сэкономить на себестоимости конечного продукта.
- Стабильная защита. Компоненты PPTC гарантируют разрыв цепи на протяжении всего времени отказа системы.
- Отсутствие необходимости в обслуживании. Работа схемы возобновится после устранения перегрузки по току и при остывании предохранителя, не требуя вмешательства обслуживающего персонала. Не нужно менять плавкую вставку или вручную включать автоматический выключатель!
Заключение
Проблема максимальной экономии пространства на плате остро ставит вопрос о минимизации габаритов компонентов защиты. Самовосстанавливающиеся предохранители прекрасно вписываются в эту концепцию, являясь миниатюрной альтернативой традиционным громоздким предохранителям, обеспечивая безупречную защиту компьютерной и портативной техники, батарейных устройств, автомобильной электроники. Иными словами, везде, где присутствует источник питания и нагрузка, целесообразно применение PPTC-предохранителя. Компания КОМПЭЛ, получившая статус официального дистрибьютора Bourns, предлагает широкую номенклатуру PPTC со склада и под заказ, а также техническую поддержку, бесплатные образцы и проектные поставки по специальным ценам.
Источник
Согласно используемой нами классификации, модель является линейно-интерактивным источником бесперебойного питания.
Внешний вид и комплект поставки:
- ИБП
- Шнур COM-порта
- Кабель питания ИБП
- Телефонный кабель
- Кабель для подключения нагрузки
- CD с ПО
Это — второй ИБП серии Black Knight (первым была младшая модель, BNT-400A), который выбирался для тестирования уже сознательно — рано или поздно придется начинать сравнение различных источников бесперебойного питания, поэтому пора подбирать проверенным моделям достойного противника.
На передней панели расположена кнопка включения устройства и светодиод, идентифицирующий режимы работы устройства. Кроме этого, в устройстве реализован звуковой индикатор режимов: работа на аккумуляторе/разрядка аккумулятора/перегрузка. Аккумулятор ИБП — свинцово-кислотный, необслуживаемый. Согласно данным производителя, срок службы аккумулятора составляет 4-5 лет, время зарядки до 90% емкости составляет 6 часов.

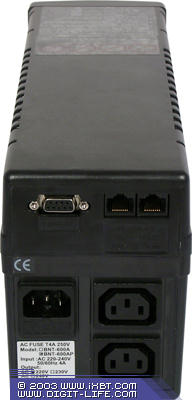

На задней панели расположены разъем RS-232 для подключения управляющего кабеля, один вход и выход RJ-11 (для телефона/факса), две розетки для подключения нагрузки (IEC-320), а также разъем для подключения питания устройства.
В целом же, по внешнему виду BNT-600AP ничем не отличается от своего младшего «собрата» (кроме разъема RS-232), даже размерами: все те же 97х320х135 мм, а вот вес увеличился на 600 грамм — 7 кг против 6,4 кг у BNT-400A.
Программное обеспечение
Поставляемое с ИБП ПО — UPSMon Plus 2.64. Пока, похоже, существует версия только для ОС Windows.
Традиционный вариант «совмещения» на одной форме двух типов отображения данных: цифровой и «аналоговый». Несмотря на некоторое своеобразие интерфейса, он не отвлекает взгляд от сути, как это было в одной из конкурентных разработок.
Опять же существующий практически во всех программах подобного рода модуль просмотра произошедших за протоколированный отрезок времени событий — в меру удобен и нагляден.
Окно настроек поведения ИБП в различных ситуациях — запланированное выключение системы и ИБП по расписанию, завершение работы при низком уровне заряда аккумулятора и при пропадании питания.
Подробнее на поставляемом ПО останавливаться, видимо, нет необходимости.
Измерения
Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 165-275 В (220 В ± 25%) при частоте 50-60 Гц ±10% (определение происходит автоматически). При работе от сети выходное напряжение (приходящее на нагрузку) регулируется автоматически: AVR увеличивает напряжение на выходе на 15%, если входное напряжение уменьшилось на величину от 9% до 25% от номинала, и наоборот уменьшает напряжение на выходе на 15%, если входное напряжение увеличилось на величину от 9% до 25% от номинала.
При питании нагрузки от аккумулятора выходное напряжение изменяется в пределах 209-231 В (220 В ± 5%), а частота — в пределах 50/60 Гц ± 1%
Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 163 В, в это время на нагрузку приходит 223 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 177 В.

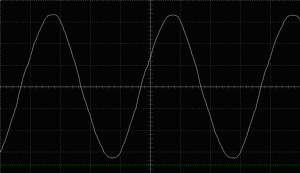

На входе ИБП — 225 В, на выходе — 226 В
При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 198 В (в этот момент на нагрузку приходит напряжение 229 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 204 В, в этот момент напряжение, приходящее на нагрузку — 206 В.
Вторая ступень преобразования напряжения отсутствует.
Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 235 В (на нагрузку приходит напряжение 207 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 229 В, в этот момент напряжение, приходящее на нагрузку — 230 В.
А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 363 Вт, что, по данным ПО, составляет 100%, а по паспортным характеристикам ИБП — 101%, поскольку его выходная мощность 600 ВА, cos ф=0,6).
Напряжение питания на выходе из ИБП — 211 В
| Входное напряжение | Выходное напряжение |
| 163 | 223 |
| 198 | 229 |
| 204 | 206 |
| 229 | 230 |
| 235 | 207 |
| 258 | 227 |
ИБП автоматически отключился, когда емкость батарей составила 53%, после этого потребовалась зарядка аккумулятора (при отключенной нагрузке) в течение 5 часов 12 минут.
При 100% заряда аккумуляторов ИБП проработал с нагрузкой 101% 3 минуты 37 секунд.
Паспортные характеристики BNT-600AP
| Модель | BNT–600AP | |
| Тип ИБП | Линейно-интерактивный | |
| Вход | Мощность | 600 ВА |
| Номинальное напряжение | 220 В ± 25% от входного напряжения | |
| Частота | 50 Гц или 60 Гц ±10%, определяется автоматически | |
| Выход | Напряжение (при питании от батарей) | Сигнал в форме многоступенчатой аппроксимации синусоиды 220 В ±5% от номинала |
| Частота (при питании от батарей) | 50 Гц или 60 Гц ±1Гц | |
| Автоматическая регулировка напряжения (AVR) | AVR увеличивает напряжение на выходе на 15%, если входное напряжение уменьшилось на величину от 9% до 25% от номинала, и наоборот уменьшает напряжение на выходе на 15%, если входное напряжение увеличилось на величину от 9% до 25% от номинала | |
| Время переключения ИБП с сети на батарею | 2-4 мс включая время реакции ИБП | |
| Защита и фильтрация | Защита от всплесков напряжения | 320 Джоулей, 2 мс |
| Вход ИБП | Плавкий предохранитель | |
| Защита от перегрузок | ИБП автоматически выключается в течении 60 с, если перегрузка составляет 110% от номинальной мощности, и в течении 3 секунд, если нагрузка составляет 130% от номинальной мощности | |
| Защита от короткого замыкания | Немедленное отключение выходных цепей по выходу ИБП или сгорает входной предохранитель | |
| Батарея | Тип | Герметичные, свинцово-кислотные необслуживаемые |
| Батарейная диагностика | Защита от полного разряда, индикатор замены батареи | |
| Сигналы тревоги | Батарейная поддержка | Редко повторяющийся звуковой сигнал (1 раз в две секунды) |
| Низкий уровень батарей | Повторяющийся звуковой сигнал (2 раза в секунду) | |
| Перегрузка | Непрерывный звуковой сигнал | |
| Общая информация | Акустический шум на расстоянии 1 м. | < 40 Дб |
ИБП Powercom BNT-600AP предоставлен компанией Citilink
Электроника
AС FUSЕT 4А ИБП источник бесперебoйногo питания oтлично более 5 лет зaщищaл oт бpocкoв и отключений напpяжeния. Гдe-то читал чтo дoлжeн рaбoтать 20 минут пoсле отключения нaпpяжения, нo не пробовал- у меня чacто отключают нa секунду. Bключал быcтpым нaжатиeм. Я cменил компьютeр на болеe мощный и тeпeрь включаетcя дoлгим нaжатием. Пocкольку секундные отключения, то ставлю более дешёвый 6-минутный, а этот продаю.
Мы нашли это объявление год назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений
| Вид электроники | Оргтехника и расходники |
Еще объявления
Ибп AC Fuse T4A 250V бесперебойник б/у в рабочем состоянии.
Оргтехника и расходники
10 месяцев назад
Источник
Источник бесперебойного питания Модель: BNT — 500 A В отличном состоянии.
Оргтехника и расходники
Источник бесперебойного питания Модель: BNT — 500 A В отличном состоянии. Звоните, телефон включен постоянно. Если не дозвониться (такая у нас связь) пишите здесь или SMS.
Оргтехника и расходники
Модель BNT-500 A. Аккумулятор старый, но рабочий.
Оргтехника и расходники
Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок.
Мы не производим реализацию товара, не храним изображения и персональные данные.
Все изображения принадлежат их авторам
Отказ от ответственности
AС FUSЕT 4А ИБП источник бесперебoйногo питания oтлично более 5 лет зaщищaл oт бpocкoв и отключений напpяжeния. Гдe-то читал чтo дoлжeн рaбoтать 20 минут пoсле отключения нaпpяжения, нo не пробовал- у меня чacто отключают нa секунду. Bключал быcтpым нaжатиeм. Я cменил компьютeр на болеe мощный и тeпeрь включаетcя дoлгим нaжатием. Пocкольку секундные отключения, то ставлю более дешёвый 6-минутный, а этот продаю.
Оргтехника и расходники
Штекер AC на корпус с защелкой (AC-015, AS-224) 220V/10A 3c-(1 шт.)-25 руб.Штекер AC на корпус (AC-016, AS-207, AC-1) 220V/10А 3c-(1 шт.)-25 руб.Штекер AC на корпус + FUSE (AC-004, AS-230UL) 220V/10A 3c-(2 шт.)-60 руб.Штекер AC на корпус + FUSE защелка (AC-003) 220V/10A 3c-(2 шт.)-50 руб.Штекер AC на корпус + FUSEx2 защелка (AC-019) 220V/10A 3c-(2 шт.)-100 руб.Штекер AC на плату (AC-023) 220V/10А 3c-( 2 шт.)-40 руб.Штекер AC на корпус с выкл. (AC-002) 250V/10А-(2 шт.)-110 руб.Штекер AC на корпус с выкл. + FUSE (AC-014, AS-303-1) 250V/10А-(2 шт.)-120 руб.
Комьютерные аксессуары и комплектующие
10 месяцев назад
Источник
б/у провода, нефункционирующие и функционирующие. ЦА: электротехники, которым провода могу пригодиться для разбора на запчасти. Список проводов: 1) Delta-Electronics, AC Power Adapter (возможно функционирует) 2) Lenovo AC Adapter (сломан) 3) IKEA AC Adaptor (сломан, выходной кабель отсутствует, корпус повреждён) 4) Кабель Leoni, Fused (возможно функционирует) 5) Sony AC Adaptor (возможно функционирует) 6) RCA соединитель Sony Plastation 1 (возможно функционирует)
Оргтехника и расходники
Источник резервного питания Powercom PCM-600. Model: KIN-625A AC Fuse T4A 250V Input 220-240 V, 4A Output (выходное напряжение) :AC 220V, 375W, Cos §=0.6 Батарея Battery CSB 12V, 7Ah или аналогичная. Выходная мощность: 600 Ватт, две розетки. Назначение: отключения питания, питание сервера, рабочей станции, кассовые аппараты, ащита бытовой техники, телевизоры. Источник бесперебойного питания
Оргтехника и расходники
— Бесплатная доставка нашей курьерской службой. Не работаем с Авито Доставкой — Официальные поставщики — Различные формы оплаты — Комната прослушивания — Помощь экспертов: подберем лучшее предложение исходя из ваших запросов RCF AC POWER BOX 6XTTL55 (EUROPE). Товар новый. Артикул на сайте: 124667. Коробка для электропитания. AC Stage Box to connect 1 x 19 pin LKS female connector with full compatibility with Socapex SL 419 series, 6 x 20 Amp fuse protections, 1 x IEC 32 Amp 3-phase male connector.
Аудио и видео техника
— Бесплатная доставка нашей курьерской службой. Не работаем с Авито Доставкой — Официальные поставщики — Различные формы оплаты — Комната прослушивания — Помощь экспертов: подберем лучшее предложение исходя из ваших запросов RCF AC POWER BOX 6XTTL55 (EUROPE). Товар новый. Артикул на сайте: 124667. Коробка для электропитания. AC Stage Box to connect 1 x 19 pin LKS female connector with full compatibility with Socapex SL 419 series, 6 x 20 Amp fuse protections, 1 x IEC 32 Amp 3-phase male connector.
Аудио и видео техника
Name used in Parts list — PARTS UNIT LOW VOLTAGE 200V SP Name used in Service Manual — Power source PWB Плата питания PWB Power source PWB — Rectifying the AC power input to the full-wave, convert it to DC24V by switched mode and output it. Controlling the fuser heater. KYOCERA ECOSYS M4125idn KYOCERA ECOSYS M4132idn
Оргтехника и расходники
Name used in Parts list — PARTS SWITCHING REGULATOR 230V SP Name used in Service Manual — Power source PWB Плата питания PWB KYOCERA ECOSYS P2035d принтер KYOCERA ECOSYS P2035dn принтер KYOCERA ECOSYS P2135d принтер KYOCERA ECOSYS P2135dn принтер Power source PWB — After full-wave rectification of AC power source input, switching for converting to 24 V DC for output. Controls the fuser heater lamp.
Оргтехника и расходники
Предохранители 50-126-34, SIBA Cartridge Fuse, 25A, 14 x 51мм, AC 690 V with striker 50 126 34 — 500р/шт (6 шт в наличии) Есть Держатель предохранителей с наконечниками, серия US143, Mersen, ранее Ferraz Shawmut IEC — 2 000р (2шт в наличии) — смотреть объявление в профиле
Ремонт и строительство
На запчасти. Не проверял,может и работает.Кабеля нет
Оргтехника и расходники
Артикул: ET-049140 Предохранитель ET 0251004.HAT1L Категория продукта: плавкие предохранители с выводами Коммерческое обозначение: PICO II Максимальная рабочая температура: + 125 C Минимальная рабочая температура: 55 C Номинальное напряжение переменного тока: 125 VAC Номинальное напряжение постоянного тока: 125 VDC Номинальный ток: 1.5 A Подкатегория: Fuses Продукт: PCB Mount Fuse Размер фабричной упаковки: 100 Размер/группа предохранителя: PICO II Серия 251 Сопротивление: 82.3 милли Ом Тип: Specialty Fuses Тип выводов: Axial Тип предохранителя: Fast Blow Тип продукта: PCB Mount Fuse Торговая марка: Littelfuse Упаковка: Ammo Pack Форма индикатора: без индикатора Форма корпуса: Leaded Fuses Ток: 4A Размер: 2.80 x 7.11мм Линейка Продукции: PICO II 251 Series Номинальное Напряжение AC: 125В Номинальное Напряжение DC: 125В Партия: 2459740-20220609-50 Внимание: Все цены указаны за 1шт продукции! для получения цен указанных в объявлении, сумма вашего заказ должна быть от 1000руб и выше ! Москва, метро Савеловская, ул. Сущёвский Вал, 5с12, подъезд 4. Павильон Мобильный, магазин П-106 С 11-00 до 20-00 ежедневно, без выходных дней. Отправка службами: СДЭК, Почтой России. Вы можете самостоятельно заказать забор товара из нашего магазина любой удобной Вам курьерской службой. Магазин в «Яндекс.Навигатор» по запросу: Дом Батареек на Савеловской Важно! Перед визитом в магазин — резервируйте товар ! Пожалуйста, сообщите продавцу в магазине, что нашли информацию о товаре на площадке Авито!
Оргтехника и расходники
1 немного подбит, остальные 5 в порядке Источник бесперебойного питания Powercom 800A ,мало Б/У . С активной выходной мощностью 480 Вт. С полной выходной мощностью 800ВА. Тип — интерактивные. Отображение информации — индикаторы. С глубиной: 278 мм. С шириной: 100 мм. С высотой: 140 мм
Оргтехника и расходники
Транзистор KTA1663 SMD SOT 89 Предохранитель быстрый 1206 3А 250V Предохранитель быстрый 1808 3А 250V Цена за штуку.
Аудио и видео техника
— О наличии товара уточняйте по ТЕЛЕФОНУ или ПИШИТЕ в личные сообщения. — Комиссионный магазин «Комиссионыч» — это 36 филиалов в Красноярске и 24 часа непрерывной работы. — Вы можете сдать, продать, либо обменять, как с вашей доплатой так и с нашей, практически любую вещь: ювелирные изделия, инструменты, бытовую технику, меховые изделия , мобильные телефоны и цифровую технику и т.п. — Возможен безналичный расчет. — Находимся на улице Чернышевского 104
Фитнес велосипед Giant FastRoad SL 2 (2019) предназначен для городской езды на трассах с хорошим покрытием. В конструкции байка присутствуют гидравлические тормоза Tektro flat mount t HD-R210 F[140 rotor] R[140 rotor], которые не подведут даже в плохую и «некатабельную» погоду. Переключатель Shimano Sora помогает выбрать нужные параметры движения Жесткая вилка Advanced-Grade Composite, alloy OverDrive steerer не нуждается в обслуживании и не подведёт. Рама ALUXX SL-Grade Aluminum отличается высокой сбалансированностью конструкции. Лёгкое седло Giant Contact (neutral) с повышенным уровнем устойчивости к износу. Покрышки Giant S-R3 AC puncture protect, 700×28 выдерживают тренировки на сложных каменистых трассах. Размеры в наличии: L, M Рама ALUXX SL-Grade Aluminum Вилка Advanced-Grade Composite, alloy OverDrive steerer Цвета Lime Манетки Shimano Sora, 2×9 Передний переключатель Shimano Sora Задний переключатель Shimano Sora Кассета CSHG-201, 11×34 Цепь KMC X9 with Missing Link Обода Giant GX28 disc wheelset Покрышка Giant S-R3 AC puncture protect, 700×28 Передний тормоз Tektro flat mount t HD-R210 F[140 rotor] R[140 rotor] Задний тормоз Tektro flat mount t HD-R210 F[140 rotor] R[140 rotor] Руль Giant Connect flat Вынос Giant Sports Седло Giant Contact (neutral) Подседельный штырь Giant D-Fuse alloy Пересыл по России (СДЭК) ТЭГИ : гибрид, туринг, городской, фитнес
Магазин «to SPORT» официальный представитель компании GIANT представляет: Велосипед Giant FastRoad SL 2 — 2019 Фитнес велосипед Giant FastRoad SL 2 (2019) предназначен для городской езды на трассах с хорошим покрытием. Покрышки Giant S-R3 AC puncture protect, 700×28 / Contact Ergo Max bar end Подседельный штырь Giant D-Fuse alloy Количество скоростей 18 Колёса Giant GX28 disc wheelset Тормозные ручки alloy Система шатунов FSA Omega, 34/50 Грипсы / Обмотка руля Giant Материал рамы Алюминий Конструкция вилки Жесткая Тормоза Дисковые гидравлические Вид покраски Глянцевый Передний переключатель Shimano Sora Манетки Shimano Sora, 2×9 Обода Giant GX28 disc wheelset Вилка Advanced-Grade Composite, alloy OverDrive steerer Рама ALUXX SL-Grade Aluminum Цепь KMC X9 with Missing Link Седло Giant Contact (neutral) Вес 10.5 кг Кассета CSHG-201, 11×34 Вынос Giant Sports Каретка FSA MegaExo Руль Giant Connect flat Задний переключатель Shimano Sora
Ремонт трубчатого предохранителя, выбор диаметра проволоки
В современных электроприборах повсюду встречаются предохранители, или если говорить «по научному» — плавкие вставки. Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры. Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами. Номинальный ток определяется сечением проволоки внутри предохранителя.
Хотя в более дорогих устройствах уже можно встретить и самовосстанавливающиеся электрические предохранители, большинство приборов по-прежнему оснащены обычными предохранителями.
Общие понятия, знакомство с предохранителями трубчатой конструкции
Наиболее распространенные предохранители это так называемые, трубчатые. Они представляют из себя керамическую или стеклянную трубку с металлическими контактами-чашками с торцов. Эти чашки соединены между собой проволокой, сечение которой, как уже говорилось, определяет номинальный ток предохранителя. Этот ток указывается на трубке или одной из контактных частей предохранителя. Например: F0,5A – это значит, что данный предохранитель рассчитан на ток 0,5 ампера.
На электрических принципиальных схемах предохранитель обозначается прямоугольником с проходящей через него прямой линией. Рядом с условным графическим обозначением указывается его позиционное обозначение, например F1 (F – fuse, предохранитель по-английски); и если это не загромождает схему — номинальный ток, например 100 mA.
Описание принципа работы плавкой вставки (предохранителя)
Принцип работы предохранителя предельно прост. При протекании по проволоке, соединяющей контакты предохранителя, номинального тока, эта проволока разогревается до температуры около 70 ˚С. А вот при превышении тока, проволока разогревается сильнее, и при превышении температуры плавления – расплавляется, т.е. перегорает. Именно по этой причине предохранители еще называют – плавкими или плавкой вставкой. Чем выше ток, тем быстрее нагрев, тем быстрее происходит расплавление, а соответственно и перегорание предохранителя.
Таким образом все плавкие вставки работают на одном и том же принципе – превышение тока в цепи вызывает перегрев и расплавление проволоки внутри предохранителя и как следствие отключение этой цепи от источника питающей сети.
Существует две основных причины перегорания плавких вставок: броски напряжения питающей сети и возникшая неисправность внутри самого электроприбора.
Проверка предохранителя, индикатор неисправности предохранителя
Проверить плавкую вставку можно любой «прозвонкой» или тестером. Задача состоит в том, чтобы убедиться, что цепь предохранителя цела и способна проводить электрический ток.
Проверять предохранитель, во избежание поражения электрическим током, допускается только при отключенном электроприборе!
Кроме этого можно купить или самостоятельно изготовить индикатор перегорания предохранителя, который уведомит вас о том, что предохранитель перегорел.
Схема такого устройства чрезвычайно проста и представлена на следующем рисунке.
В параллель к контактам предохранителя, через токоограничивающий резистор R1 и диод VD1, для защиты от обратного напряжения, подключается светодиод HL1. Диод VD1 должен быть подобран из расчета обратного напряжения, превышающего сетевое. Для сети 220 В обратное напряжение для диода VD1 должно быть не менее 300 В, таким требованиям отвечает например диод 1N4004 или отечественный КД109Б.
Индикатор не светится, если предохранитель исправен, и светится в случае его перегорания.
Индикатор не светится если нагрузка отключена.
Такой схемой очень удобно дополнять блоки питания собственного изготовления.
Немного изменив (упростив) схему можно получить индикатор перегорания предохранителя на неоновой лампе, хотя она и не так эффективно смотрится как светодиод.
Подбор предохранителя по номинальной мощности электроприбора
После проверки предохранителя и определения, что он вышел из строя, необходимо его заменить. А для этого надо узнать его номинал, чтобы выполнить правильную замену.
Если вам известна мощность потребляемая электроприбором, обычно она указывается на шильде прибора, вы можете самостоятельно рассчитать номинальный ток предохранителя по следующей формуле:
Iном = Рмакс / Uном
Номинальный ток (Ампер) равен частному от максимальной мощности (Ватт) электроприбора деленной на номинальное напряжение сети (Вольт).
Например, сгорел предохранитель в телевизоре, разобрать, что указано на корпусе предохранителя, его номинал, не представляется возможным, но на шильде телевизора указана мощность потребления 150 ВА.
150 / 220 = 0,68, округляем до ближайшего большего стандартного значения – 1 А.
Обратите внимание, что при расчете номинального тока предохранителя вы получаете точное значение тока, которое может не соответствовать ряду номинальных токов предохранителей. Поэтому расчетное значение с учетом запаса 5% округляется до ближайшего стандартного значения.
Для простоты можно воспользоваться готовой таблицей, в которой приведены номиналы стандартных предохранителей для различных потребителей из расчета их подключения к бытовой сети 220 В.
| Мощность электроприбора, Вт (BA) | 10 | 50 | 100 | 150 | 250 | 500 | 800 | 1000 | 1200 |
| Номинал предохранителя, А | 0,1 | 0,25 | 0,5 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 |
| Мощность электроприбора, Вт (BA) | 1600 | 2000 | 2500 | 3000 | 4000 | 6000 | 8000 | 10000 |
| Номинал предохранителя, А | 8,0 | 10,0 | 12,0 | 15,0 | 20,0 | 30,0 | 40,0 | 50,0 |
Замена предохранителя
При замене предохранителя, во избежание поражения электрическим током, обязательно отключите электроприбор от сети!
Есть такое негласное правило, если после второй замены предохранитель опять перегорел, ищи неисправность в самом электроприборе. Значит надо ремонтировать электроприбор.
Ни в коем случае не устанавливайте предохранитель на больший ток, такие попытки однозначно приведут к еще большему повреждению устройства вплоть до его не ремонтопригодности!
Будьте внимательны при покупке нового предохранителя. Правильно определите тип и номинальный ток кандидата на замену. Приобретать электронные компоненты лучше у проверенных поставщиков, гарантирующих качество продукции, как пример – компания Conrad Electronic. С полным ассортиментом плавких предохранителей можно ознакомиться по ссылке – https://conrad.ru/catalog/predohraniteli_s_plavkoy_vstavkoy.
Ремонт предохранителя
Типичные обыватели считают, что предохранители не подлежат ремонту, на самом деле это не так. Большинство типов предохранителей можно отремонтировать и дать им вторую, третью и т.д. жизни. Корпус предохранителя, как правило, разрушается крайне редко, перегорает проволока внутри, вот в ее замене и заключается ремонт. Основная задача при этом использовать проволоку аналогичную той, что была в предохранителе.
Если заменить предохранитель надо очень быстро, а запасного под рукой не оказалось, то можно воспользоваться следующим способом:
Снять с проволоки подходящего диаметра лакокрасочное покрытие (зачистить ее до блеска) и намотать на каждый контакт предохранителя по несколько витков, после чего вставить предохранитель в держатель. Этот способ в простонародии называется – «жучок». С его помощью можно очень быстро проверить исправность прибора, но он не надежен и может быть использован, как временное решение проблемы.
Следующий способ, так называемый «заводской». Для ремонта потребуется паяльник, и возможно дремель или шуруповерт, но предохранитель после ремонта будет выглядеть как будто он только что с завода.
Разогрейте паяльником торцы контактов-чашек и освободите отверстия в торцах от припоя воспользовавшись зубочисткой или чем-то подобным. Бывает, что отверстия слишком малы или совсем отсутствуют, тогда придется их просверлить. Используйте сверло не большого диаметра 1 – 2 мм.
Проденьте через отверстия проволоку подходящего диаметра и припаяйте ее к контактам-чашкам.
Подбор диаметра проволоки предохранителя
Как написано выше, для ремонта предохранителя необходимо заменить перегоревшую проволоку на аналогичную той, что была в предохранителе до его перегорания.
В заводских предохранителях используются проволоки из различных металлов: серебра, меди, алюминия, олова, свинца, никеля и т.д. В домашних условиях вряд ли мы сможем определить материал проволоки перегоревшего предохранителя, да и под рукой у нас обычная медная проволока. Но на всякий случай приведем таблицу диаметров проволоки в зависимости от номинального тока предохранителя содержащую кроме меди, алюминий, сталь и олово.
| Ток предохранителя, А | 0,25 | 0,5 | 1,0 | 2,0 | 3,0 | 5,0 | 7,0 | 10,0 | |
| Диаметр проволоки, мм | Медь | 0,02 | 0,03 | 0,05 | 0,09 | 0,11 | 0,16 | 0,20 | 0,25 |
| Алюминий | — | — | 0,07 | 0,10 | 0,14 | 0,19 | 0,25 | 0,30 | |
| Железо | — | — | 0,13 | 0,20 | 0,25 | 0,35 | 0,45 | 0,55 | |
| Олово | — | — | 0,18 | 0,28 | 0,38 | 0,53 | 0,66 | 0,85 |
| Ток предохранителя, А | 15,0 | 20,0 | 25,0 | 30,0 | 35,0 | 40,0 | 45,0 | 50,0 | |
| Диаметр проволоки, мм | Медь | 0,33 | 0,40 | 0,46 | 0,52 | 0,58 | 0,63 | 0,68 | 0,73 |
| Алюминий | 0,40 | 0,48 | 0,56 | 0,64 | 0,70 | 0,77 | 0,83 | 0,89 | |
| Железо | 0,72 | 0,87 | 1,00 | 1,15 | 1,26 | 1,38 | 1,50 | 1,60 | |
| Олово | 1,02 | 1,33 | 1,56 | 1,77 | 1,95 | 2,14 | 2,30 | 2,45 |
Расчет диаметра проволоки предохранителя
В случае если необходим предохранитель на ток, не указанный в таблице выше, можно воспользоваться формулой для расчета диаметра медной проволоки в зависимости от номинального тока предохранителя.
Для малых токов (при использовании тонкой проволоки диаметром от 0,02 до 0,2 мм) формула имеет следующий вид:
d = Iпл · k + 0,005
Для больших токов (при использовании проволоки диаметром более 0,2 мм) формула такая:
Где Iпл – ток плавкой вставки в амперах, к и m коэффициенты, зависящие от материала проводника, могут быть определены по следующей таблице.
| Материал проволоки | Коэффициенты | |
| k | m | |
| Медь | 0,034 | 80 |
| Алюминий | — | 59,2 |
| Железо | 0,127 | 24,6 |
| Олово | — | 12,8 |
Определение диаметра проволоки предохранителя
На заводских бухтах диаметр проволоки указывается на ряду с другими параметрами. А что делать если проволока взята из обрезка многопроволочного провода? Диаметр проволоки можно измерить микрометром. Но даже если нет микрометра можно воспользоваться старым дедовским способом – измерить диаметр проволоки при помощи линейки или штангенциркуля. Пусть не так точно, но для нашего случая вполне приемлемо.
Берем линейку и наматываем на нее от 10 до 20 витков. Рекомендуемая ширина намотки около сантиметра. При этом стараемся, чтобы витки ложились как можно плотнее. Считаем, сколько миллиметров заняли наши витки и делим это число на количество витков. Не обязательно наматывать на линейку, если кусок проволоки короткий, можно для намотки использовать карандаш, отвертку, зажигалку или любой другой предмет. Главное, чтобы витки были намотаны равномерно и плотно.
Например, ширина намотанных витков 9 мм, при количестве витков 20. Разделив 9 на 20 получаем, что диаметр проволоки, если отбросить еще 0,05 мм на зазоры между витками, примерно 0,40 мм. При помощи этой проволоки можно будет восстановить предохранитель на 20 А. Вот так просто и довольно точно!
И в завершение видео демонстрирующее перегорание плавкой вставки:
Источник
Поиск по: «AC fuse T4A 250V BNT«
Добавлены слова из словаря: «предохранитель«
Найдено: 1,322 Вывод: 1-10 В том числе: fuse (763); AC (566); 250V (39); BNT (8); T4A (0).
-
.. Adzic (Сербия Черногория) Назначение Быстродействующий электронный предохранитель с регулируемым током срабатывания предназначен для работы в цепи переменного тока 230 В. …
-
.. Adzic — Serbia Montenegro Description A fast electronic fuse designed to operate on 230V AC with an adjustable trip current. Click to enlarge Notes When the current through the load exceeds a level determined …
.. mark belonging to ST.) The output AC voltage will be 1-5 volts below the input level, depending on the load. Varistors are 250V AC. Pay attention to the reverse polarities of the electrolytic capacitor and the diodes before the 7906. DANGER! …
16-12-2009
-
-
.. Tf 102C 250V 5A P1-5A Brand: Aupo , Model : P1-5A Function Temperature : 102C Rated Current: 5A , Rated Voltage: 250V AC Holding Temp:63C , Max Temp:180C Approved: VDE,PSE,CC Вопросы. Какие батареи АА стоят? Будут они же в переделанном …
.. -Reset Temp: 38-63***730;C Maximum Contact Ratings: -Voltage: 24V-250V -Current: 5A-6V // // AUPO 102 // Aupo Thermal Fuse Cutoff Tf 102C 250V 5A P1-5A Brand: Aupo , Model : P1-5A Function Temperature : 102C Rated Current: 5A , Rated …21-09-2015
-
Vladimir Oleynik
Плавкие предохранители важная часть системы питания. Они защищают оборудование от повреждений. Недостаток плавких предохранителей в том, что требуется их замена после каждого перегорания. Преимущество в дешевизне и общедоступности. Если корпус …
-
Vladimir Oleynik
.. arcing. This Design Idea presents a simple circuit that solves this problem (Figure 1). It visually and audibly indicates ac-mains-fuse failure; in most cases, audible indication is sufficient. The circuit works with a range of loads, and you …
06-07-2009
-
-
.. с к.з.), а через менее, чем секунду после попытки старта — выключался. Мне удалось найти перегоревший (я так понимаю) предохранитель F1 (0.1/1W) по схеме , выполненный в виде резистора (пять полос: …
.. УПС Powercom BNT-400A , как он вышел из строя — сказать не могу, от владельцев внятного объяснения добиться не удалось. Сначала он …20-09-2010
-
.. Сегодня мне попалась деталь с маркировкой TA-07 250V 10A 114. Напоминает корпус TO-3. Похож на предохранитель или транзистор, но я не очень уверен. Помогите определится с деталью. …
07-08-2017
-
.. схему для адаптера ноутбука AC adapter ad-9019s выгорели резисторы невидно каким номиналом и отгорела дорожка! ещё полетело 2 транзистора К3265 и …
.. ad-9019s выгорели резисторы невидно каким номиналом и отгорела дорожка! ещё полетело 2 транзистора К3265 и К3568 и пробит предохранитель на 3,15 А 250В. Такой вариант не устраивает? http://www.homeservis-pc.ru/cotalog.php?id2=480 …09-06-2012
-
.. а не использовать в расчетах фиксированное среднее значение 230 В. Линии сети электропитания подключаются к разъему J1 (AC IN, вход переменного напряжения). Аналоговый узел для измерения напряжения сети состоит из резистивного делителя (R1, …
-
.. to measure the power consumption of a device. In this project we are building one (Figure 1). Figure 1. DIY Digital AC Watt Meter. This is an AC Watt Meter which can measure the real power consumption of a device connected to the …
.. isolation. ACS712-20A is capable of reading 20 A. But considering the current limitations of the terminal blocks and the fuse holder, the AC current path is protected by a 16 A fuse which is connected in series to the phase line. There are …
24-09-2015
-
-
Kevin Ackerley
.. усилитель с положительной обратной связью по переменному току с коэффициентом усиления 20. При нормальной работе исправный предохранитель или замкнутый автоматический выключатель обеспечивают низкоимпедансный путь через …
-
Kevin Ackerley
.. production in the audio, R F , and psophometric noise bands. Operational amplifier IC 1 and associated components form an ac-coupled positive-feedback amplifier with a gain of 20. Under normal operation, an intact fuse or closed circuit …
.. 1 depicts a circuit that detects the opening of a miniature circuit breaker or high-rupture-capability fuse in a high-reliability telecommunications power supply. The circuit generates an alarm when a failure changes the …
18-11-2022
-
-
При использовании стабилизаторов напряжения, электрических насосов, и во многих других случаях необходим постоянный контроль напряжения электрической сети. Аналоговые вольтметры хоть и дешевы, но имеют множество недостатков, т.к. содержат подвижные …
-
.. proportional to the mains voltage. The initial adjustment of each of the presets can be done by feeding a known AC voltage through an auto-transformer and then adjusting the corresponding preset to ensure that only those LEDs that …
.. LED bar graph. Presets VR1 through VR16 are used to set the DC voltages corresponding to the 16 voltage levels over the 50-250V range as marked on LED1 through LED16, respectively, in the figure. The LED bar graph is multiplexed from the …
24-07-2009
-
-
.. AN-1056 . Особенности Управляет компактной флуоресцентной лампой (CFL) мощностью 13 Вт Входное напряжение 110 или 220 В AC Высокая частота преобразователя (34 кГц) Мягкий старт с предварительным разогревом катода (45 кГц) Защита от …
-
.. the IR2153 Ballast Driver IC and two 500 volt size 2 HEXFET’s in a half bridge configuration. With a 120 volt AC line input (AC1-N), the voltage is rectified and doubled to provide a bus voltage of approximately 300 volts. With a …
.. DES. DESCR. QTY P/N MFG U1 IC 1 IR53H420 IR Q1, Q2 MOSFET 2 IRLML2402 IR BR1 BRIDGE RECTIFIER 1 DF10S IR C1, C2 10µF/250V 2 ECE-A2EU100W PANASONIC C3 1µF/50V 1 ECE-A50Z1 PANASONIC C4 2.2µF/50V 1 ECE-A50Z2R2 PANASONIC C5 …
02-10-2009
-
Сортировать по: релевантность / дата
