РД 52.04.243-90

Группа Т88

 РУКОВОДЯЩИЙ ДОКУМЕНТ

 МЕТОДИЧЕСКИЕ УКАЗАНИЯ

 АНЕМОМЕТР ЧАШЕЧНЫЙ РУЧНОЙ СО СЧЁТНЫМ МЕХАНИЗМОМ

 МЕТОДИКА ПОВЕРКИ

Дата введения 1990-06-01

 ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЁН Государственным комитетом СССР по гидрометеорологии

2. РАЗРАБОТЧИКИ Б.В.Куров

3. СОГЛАСУЮЩИЕ ОРГАНИЗАЦИИ НПО «ВНИИМ им.Д.И.Менделеева», ЦКБ ГМП, УНС Госкомгидромета

4. ЗАРЕГИСТРИРОВАН ЦКБ ГМП за N 52.04.243-90 от 26.03.90

5. ВЗАМЕН МУ «Руководство по поверке метеорологических приборов. — Л.: Гидрометеоиздат, 1967, (гл.17).

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 166-80	2.1
ГОСТ 5072-79Е	2.1
ГОСТ 6376-74	2.1
ТУ 25-1607.054-85	1.1.1
ТУ 25-7422.015-86	2.1
Правила по технике безопасности при поверке и ремонте гидрометеорологических приборов и установок. — М.: Гидрометеоиздат, 1971	15.1-15.23

Настоящие методические указания распространяются на анемометр чашечный ручной со счётным механизмом (МС-13) по ГОСТ 6376-74 (в дальнейшем анемометр) и устанавливают методы его первичной и периодической поверок в установке ПО-37.

 1. ОПЕРАЦИИ ПОВЕРКИ

1.1. При проведении поверки должны быть выполнены операции, указанные в табл.1.

Таблица 1

Наименование операции	Номер пункта МУ по поверке	Обязательность проведения операции при:
		выпуске из произ- водства	выпуске после ремонта	эксплуа-ации и хранении
Внешний осмотр	7.1	да	да	да
Опробование	7.2	да	да	да
Определение чувствительности	7.3	да	да	да
Определение диапазона измерения	7.4	да	да	да
Определение градуировочной характеристики	7.5	да	да	да
Определение основной погрешности	7.6	да	да	да

1.2. Анемометр должен подвергаться поверке не реже 1 раза в 2 года. Вид поверки — ведомственная.

 2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки должны применяться следующие средства:

установка для поверки ручных анемометров ПО-37 по ТУ 25-7422.015-86*, начальная скорость воздушного потока не более 0,7 м/с, предел допускаемой основной погрешности ±(0,2+0,04·V);

анемометр ручной чашечный образцовый — ГОСТ 6376-74, диапазон измерения от 1,0 до 20,0 м/с, чувствительность 0,65 м/с, предел допускаемой основной погрешности ±(0,1+0,02·V) м/с;

секундомер С-12-2А по ГОСТ 5072-79Е;

барометр-анероид типа М-67 по ТУ 25-04-1797-75, предел допускаемой основной погрешности 1,1 гПа;

психрометр аспирационный типа М-34 по ТУ 25-1607.054-85;

штангенциркуль ШЦ-400-01 по ГОСТ 166-80.

2.2. Средства, применяемые при поверке, должны иметь действующее клеймо или свидетельство о поверке. Допускается применять другие средства поверки, соответствующие по точности и пределам измерения заменяемым.

 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

3.1. К проведению поверки допускаются поверители, прошедшие специальную подготовку по поверке гидрометеорологических приборов, а также изучившие настоящую методику поверки.

3.2. Поверители должны соблюдать требования инструкций по эксплуатации применяемых приборов.

 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1. При выполнении поверочных работ необходимо соблюдать правила техники безопасности при работе с электрическими установками, а также требования, предусмотренные в «Правилах по технике безопасности при поверке и ремонте гидрометеорологических приборов и установок. — М.: Гидрометеоиздат, 1971.»

 5. УСЛОВИЯ ПОВЕРКИ

5.1. При проведении поверки должны соблюдаться следующие условия:

температура воздуха в помещении должна быть плюс (20±5)°С при относительной влажности воздуха от 30 до 80%;

атмосферное давление должно быть в пределах от 84 до 106 кПа (630-795 мм рт.ст.);

напряжение сети должно быть (220±10)%, частотой (50±1) Гц.

5.2. При поверке установка ПО-37 должна быть расположена так, чтобы входное отверстие трубы находилось над краем стола и не ближе 1 метра от стен, мебели, другого оборудования и т.д.

5.3. Для исключения воздушных возмущений, окна и двери в помещении должны быть закрыты.

 6. ПОДГОТОВКА К ПОВЕРКЕ

6.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы.

6.1.1. В протокол проведения поверки записать измеренные значения температуры, влажности и атмосферного давления воздуха.

6.1.2. Убедиться в исправности установки ПО-37 и секундомера внешним осмотром. В установке не должно находиться посторонних предметов.

6.1.3. Подготовить и опробовать установку ПО-37 в соответствии с инструкцией по её эксплуатации.

 7. ПРОВЕДЕНИЕ ПОВЕРКИ

7.1. Внешний осмотр

7.1.1. При внешнем осмотре должно быть установлено соответствие анемометра следующим требованиям:

комплектность анемометра должна соответствовать паспорту на анемометр;

окраска наружных поверхностей анемометра должна соответствовать общим требованиям к декоративным покрытиям, должна быть без трещин, наплывов и отслоений;

ветроприёмник анемометра, приведённый потоком воздуха во вращение, не должен иметь заметных визуальных заеданий и рывков.

7.1.2. Результаты внешнего осмотра записывают в протокол поверки (приложение 1).

7.2. Опробование

7.2.1. Опробованию подвергается анемометр, удовлетворяющий требованиям внешнего осмотра.

7.2.2. Целью опробования является проверка взаимодействия ветроприёмника и стрелок анемометра. После приведения во вращение потоком воздуха ветроприёмника, он должен постепенно уменьшать скорость своего вращения до полной остановки стрелок по шкалам.

7.2.3. Результаты опробования записывают в протокол поверки.

7.3. Определение чувствительности

7.3.1. Для определения чувствительности анемометр устанавливают в установку ПО-37, обеспечив удобство отсчёта его показаний и надёжность крепления. Для этого вытягивают заслонку из прорези со стороны входного отверстия установки. Устанавливают анемометр в специальном приспособлении и закрепляют его винтом, после чего прорезь закрывают заслонкой до упора.

7.3.2. Включить счётный механизм анемометра. Рукоятку автотрансформатора ПО-37 ставят в нулевое положение и включают напряжение питания.

7.3.3. Создают в установке минимально возможную скорость воздушного потока, которая должна быть менее 0,8 м/с, а затем плавно её увеличивают до момента, когда чашки анемометра начинают устойчиво вращаться. В это время проводят измерения скорости воздушного потока с помощью счётчика установки ПО-37. Минимальная скорость воздушного потока, при которой чашки анемометра вращаются, является чувствительностью анемометра.

7.3.4. Не изменяя скорость потока, вместо поверяемого анемометра устанавливают образцовый анемометр и проводят измерения скорости.

7.3.5. Чувствительность поверяемого анемометра должна быть не более 0,8 м/с. Результаты измерений записывают в протокол поверки.

7.4. Определение диапазона измерения

7.4.1. Определение диапазона измерения сводится к определению возможности измерять скорость воздушного потока 20 м/с. Для этого после определения чувствительности, задают в установке скорость потока 20 м/с. При устойчивом вращении чашек анемометра, проводят измерение скорости воздушного потока с помощью счётчика установки, эта скорость является верхним пределом диапазона измерения.

7.4.2. При чувствительности анемометра менее или равной 0,8 м/с, нижний предел диапазона-измерения принят 1 м/с. Результаты измерений записывают в протокол поверки.

7.5. Определение градуировочной характеристики

7.5.1. Счётный механизм анемометра, установленного в установке ПО-37, отключён. Счётный механизм самой установки также отключён.

7.5.2. Последовательно задают в установке следующие значения скоростей воздушного потока: (1,0±0,2; 2,0±0,2; 8,0±0,5; 12,0±0,5; 16,0±1,0; 20,0±1,0) м/с. При каждой скорости проводят одновременные измерения по счётчику установки и счётчику анемометра. На скоростях (1,0±0,2) и (20,0±1,0) м/с после измерений поверяемым анемометром, его снимают и заменяют образцовым анемометром и измеряют эту же скорость.

Примечание. На предельной скорости воздушного потока (20 м/с) рекомендуется работать в течение времени, не превышающем 10-15 мин.

7.5.3. Измерения проводят в следующем порядке: перед каждым измерением снимают показания счётчиков анемометра и установки, затем включают одновременно секундомер и счётчики и через 100 с выключив секундомер и счётчики, вторично снимают показания счётчиков, количество делений за 100 с определяют разностью показаний счётчиков. На скоростях (1,0±0,2) и (20,0±1,0) м/с, не изменяя установленного потока и после замены поверяемого образцовым анемометром, проводят по одному измерению в указанном порядке.

7.5.4. Проводят три одновременных измерения (с интервалом не более 3 мин) на каждом значении скорости.

7.5.5. Результаты измерений записывают в протокол поверки.

7.6. Определение основной погрешности

7.6.1. Для определения основной погрешности анемометра используются результаты измерений при определении градуировочной характеристики.

7.6.2. Нормируемые технические характеристики анемометра приведены в табл.2.

Таблица 2

Измеряемый параметр	Диапазон	Предел допускаемой погрешности
Чувствительность анемометра, м/с	не более 0,8	±(0,3+0,05·V)
Скорость воздушного потока, м/с	1,0-20,0

V — текущее значение скорости воздушного потока.

 8. ОБРАБОТКА И ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1. Обработка результатов поверки заключается в определении действительных результатов измерений c введением поправок, определении градуировочной характеристики и погрешности анемометра.

8.1.1. В каждой поверяемой точке по данным измерений вычислить число делений счётного механизма установки ПО-37 и анемометра МС-13 за 1 с. Для этого разность между каждым последующим и предыдущим отсчётами разделить на 100. Далее определяют среднюю разность из 3 отсчётов за 1 с.

8.1.2. Из определённой по п.8.1.1 средней разности за 1 с для установки ПО-37, пользуясь градуировочной характеристикой на эту установку, находят значение скорости воздушного потока.

8.1.3. На миллиметровой бумаге строят график зависимости числа делений счётного механизма анемометра в масштабе 1 дел/с =1 см (по вертикали) от скорости воздушного потока в установке ПО-37 в масштабе 1 м/с =1 см (по горизонтали).

Для построения градуировочной характеристики анемометра необходимо нанести на график точки, соответствующие средним скоростям воздушного потока (1,0±0,2; 20,0±1,0) м/с, задаваемых в установке согласно п.7.5 и соответствующие им средние отсчёты показаний счётного механизма анемометра. Через полученные точки провести прямую (шариковой ручкой или пером с тушью). На график нанести точки, соответствующие скоростям воздушного потока (2,0±0,2; 8,0±0,5; 12,0±0,5; 16,0±1,0) м/с и соответствующие им отсчёты показаний счётного механизма анемометра (точки на график наносить не обязательно, если их можно зафиксировать другим способом).

8.1.4. Основную погрешность измерения скорости воздушного потока на каждой из скоростей в заданном диапазоне, определить как разность между скоростью, измеренной анемометром (по градуировочному графику) и измеряемой скоростью воздушного потока в установке.

8.1.5. Анемометры, у которых отклонения точек от градуировочной прямой по горизонтали превышают значения ±(0,3+0,05·V) м/с, где V — текущая скорость, бракуются.

8.1.6. По графику составляют градуировочную таблицу (приложение 4).

8.2. На каждый анемометр, прошедший поверку, выдаётся свидетельство о поверке по установленной форме (приложение 4) и, по требованию потребителя, градуировочный график (приложение 2), пример расчёта в справочном приложении 3.

ПРИЛОЖЕНИЕ 1

Обязательное

 ФОРМА ПРОТОКОЛА ПОВЕРКИ

ПРОТОКОЛ ПОВЕРКИ

анемометра МС-13 N _______

Дата проведения поверки
Условия поверки:
1. Температура воздуха	°С;
2. Относительная влажность	%;
3. Атмосферное давление	гПа.

РЕЗУЛЬТАТЫ ПОВЕРКИ

Внешний осмотр 1 Замечания
2. Выводы
	(годен, не годен)
Опробование 1. Замечания
2. Выводы
	(удовлетворяет, не удовлетворяет)
Определение метрологических характеристик 1. Результаты измерений

Таблица

Установка ПО-37 и образцовый анемометр	Анемометр МС-13
Отсчёты по счётчику (через 100 с), дел	Разность отсчётов (делённая на 100 с), дел/с	Средняя разность из 3 отсчётов (за 1 с), дел/с	Скорость по средней разности отсчётов, м/с	Отсчёты по анемометру (через 100 с), дел	Разность отсчётов (делённая на 100 с), дел/с	Средняя разность из 3 отсчётов (за 1 с), дел/с

2. Выводы
	(годен, не годен — причина) Оттиск клейма
	Поверитель
		(должность, подпись, Ф.И.О.)

ПРИЛОЖЕНИЕ 2

Справочное

 ФОРМА ГРАДУИРОВОЧНОГО ГРАФИКА

(наименование организации, проводившей поверку) Анемометр МС-13 N
Дата проведения поверки

ГРАДУИРОВОЧНЫЙ ГРАФИК

зависимости дел/с анемометра от скорости воздушного потока

Исполнитель
	(должность, Ф.И.О., подпись)

ПРИЛОЖЕНИЕ 3

Справочное

 ПРИМЕР ВЫПОЛНЕНИЯ РАСЧЁТОВ ГРАДУИРОВОЧНОГО ГРАФИКА И ПОГРЕШНОСТИ ИЗМЕРЕНИЯ

1. Расчёт градуировочного графика

В таблицу приложения 1 записывают результаты отсчётов на скоростях по п.7.5 (по три одновременных отсчётов скорости).

Таблица

Установка ПО-37 и образцовый анемометр	Анемометр МС-13
Отсчёты по счётчику (через 100 с), дел	Разность отсчётов (делённая на 100 с), дел/с	Средняя разность из 3 отсчётов (за 1 с), дел/с	Скорость по средней разности отсчётов, м/с	Отсчёты по анемометру (через 100 с), дел	Разность отсчётов (делённая на 100 с), дел/с	Средняя разность из 3 отсчётов (за 1 с), дел/с
Чувствит.
1413 Обр. анем.	0,50		0,70
2357 Диапазон	0,49		0,69
3148	17,0		20,00
3233	0,85	0,86	1,01	7184	0,55	0,57
3321	0,88			7244	0,60
3407 Обр. анем.	0,86			7301	0,57
2406	0,89		1,05
3570	1,70	1,73	2,03	7459	1,54	1,55
3745	1,75			7614	1,55
3920	1,75			7770	1,56
и т.д.
1448	16,95	16,90	19,95	5594	20,05	20,08
3138	16,90			7604	20,10
4825 Обр. анем.	16,87			9614	20,10
2495	17,01		20,12

Используя градуировочную характеристику установки и образцового анемометра определяют скорость воздушного потока и записывают в таблицу как указано выше.

За результат измерения принимается скорость, определённая по градуировочной характеристике установки ПО-37, если она не отличается более чем на ±(0,1+0,02·V) м/с от скорости, измеренной образцовым анемометром. В нашем примере скорость принимается по установке ПО-37.

В случае, когда скорость, определённая по установке, отличается от скорости по образцовому анемометру на величину более ±(0,1+0,02·V) м/с, то за результат измерения принимается скорость по образцовому анемометру.

Из приведённой таблицы, для построения градуировочного графика, берут V=1,01 м/с и V=19,95 м/с. Наносят эти точки на график и проводят через них прямую линию.

2. Определение основной погрешности

Погрешность определяют по отклонению скоростей в точках (2,0±0,2; 8,0±0,5; 12,0±0,5; 16,0±1,0) м/с, в соответствии с п.8.1.3, от скоростей определённых по графику. Для примера в таблице приведена одна скорость V=2,03 м/с и соответствующие ей 1,55 дел/с по поверяемому анемометру.

ПРИЛОЖЕНИЕ 4

Справочное

 ФОРМА СВИДЕТЕЛЬСТВА О ПОВЕРКЕ

(наименование организации, проводившей поверку) СВИДЕТЕЛЬСТВО О ПОВЕРКЕ Анемометр МС-13 N
Дата проведения поверки

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

Число делений за 1 с	Скорость ветра, м/с	Число делений за 1 с	Скорость ветра, м/с

Начальник БП
	(подпись, Ф.И.О.)
Исполнитель
	(должность, подпись, Ф.И.О.)

 ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ РД 52.04.243-90

Номер изме- нения	Номер листа (страницы)	Номер документа	Подпись	Дата внесения измен.	Дата введения измен.
	изме- нённого	заме- нённого	нового	аннулиро- ванного

Как пользоваться анемометром?



Анемометр представляет собой устройство, применяемое с целью определения скорости движения воздушных потоков. Классифицируют несколько видов такого оборудования, в частности, оно может быть чашечным, крыльчатым. Выделяют также группу термоанемометров. Подобные приборы востребованы у специалистов, занятых в разных сферах деятельности.

Они используются в строительстве, во время проектировки и прокладки воздуховодов и вентиляционных шахт, в метеорологии. Также при помощи аппаратуры проверяют соблюдение санитарных требований в производственных и жилых помещениях.

Стоит отметить, что каждый из существующих видов подходит для определенных работ и типов деятельности и должен применяться соответствующим образом.

Общие правила пользования оборудованием заключаются в следующем.

1. Прибор необходимо сориентировать в соответствии с направлением движения воздушного потока.
2. По истечении некоторого времени, можно произвести снятие показаний.
3. При этом механические требуют сверки с поверкой, прилагаемой к устройствам.
4. Индукционные аппараты отображают скорость воздуха непосредственно на циферблате.

Как добиться высокой точности измерений?



Крыльчатый анемометр предназначен не только для определения скорости ветра, но и его направления. Конструктивно он представляет собой комплекс лопастей, осуществляющих вращение вдоль направления потока воздуха. Этот прибор лучше всего подходит для вычисления средней скорости ветра в трубах и шахтах вентиляции. Погрешность таких измерений может достигать пяти сотых метра в секунду.

Для достижения высокой точности во время измерений, следует придерживаться нескольких правил. В частности, удерживать устройство необходимо таким образом, чтобы воздух свободно проходит через все лопасти. В противном случае полученный результат может быть далек от реального положения вещей. Ведь в учет будет приниматься только та составляющая потока, которая способствовала приведению лопасти в движение. Не убирайте сразу оборудование с места измерений. Для того, чтобы провести обработку полученных сведений, требуется подождать некоторое время.

Что касается с анемометров с телескопическим зондом, то для того, чтобы правильно ими пользоваться, также важно понимать их устройство. Подобные приборы осуществляют свою работу на основе зависимости между передачей тепла вольфрамовой проволоки и скоростью движения потока воздуха. Проволока как раз располагается в этом потоке и нагревается электрическим током. Параметры воздуха или газа, в котором размещается аппарат, оказывают влияние на то количество тепла, которое передается оборудованию. Главная отличительная черта такой аппаратуры – ее способность действовать в сильно разряженной среде.

Применяя данные приборы, необходимо также соблюдать некоторые требования:

• По причине того, что главная рабочая деталь устройства – это струна, именно этот элемент нужно направлять к месту исследований, в качестве которого может выступать воздуховод, решетка вентиляции и т.д.
• При этом не следует осуществлять слишком сильное давление на трубку – она может выйти из строя.

Практические рекомендации.

 Начиная работу с любым анемометром, необходимо изучить инструкцию к нему. Именно в руководстве пользователя содержатся основные правила эксплуатации, именно в нем присутствуют расшифровка всех условных обозначений, которые выводятся на дисплее.

По причине того, что многие современные модели питаются от батарей, важно знать и принимать во внимание нормы их подзарядки. Ошибки и неточности в данном случае могут стать причиной поломок и неправильной работы устройства. Следите за экономией заряда аккумулятора, не тратьте его впустую. Выключайте оборудование сразу после окончания замеров. Тогда прибор не отключится в самый неподходящий момент.

Если возникла необходимость в подсоединении кабеля измерительного блока, то осуществить данную процедуру можно только при выключенном приборе. Иначе он может перегореть. Причиной в данной ситуации станет короткое замыкание, возникшее на электронной плате.

Нельзя подвергать прямому воздействию солнечных лучей. Они могут вызвать сильный нагрев корпуса. Соответственно, сведения, полученные впоследствии зондом, будут неверны.

Если крыльчатые применяются в местах, где содержится большое количество грязи и пыли, то после каждого исследования его необходимо чистить. Иначе лопасти сильно загрязнятся, их вращение будет затруднено. Как следствие, ухудшится качество измерений.

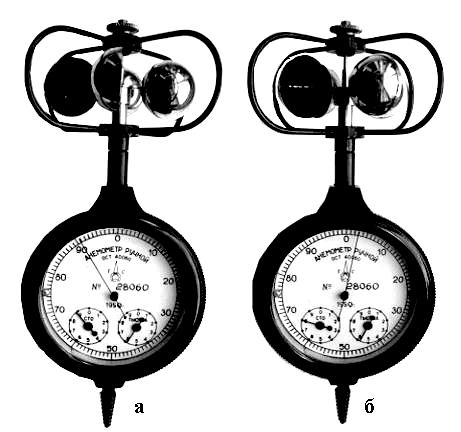

Все о чашечных анемометрах

Что это такое?

С учетом схемы работы описываемые устройства используют для определения мгновенной скорости и параллельно средних показателей потока по перпендикуляру к оси вращения лопастей. При этом основное преимущество именно чашечных моделей заключается в том, что такие анемометры выполняют свои функции без необходимости подстраиваться под конкретные условия. Такие приборы работают в любом направлении.

Кстати, индукционные модификации дополнительно измеряют температуру потока.

Помимо всего перечисленного, чашечные анемометры позволяют эффективно контролировать соответствие определенных параметров актуальным нормам. Имеется в виду создание максимально комфортных условий в офисах, производственных и других помещениях.

Как выбрать?

Кроме всего уже перечисленного, доступные на сегодня разновидности чашечных анемометров различаются способами фиксирования газовых потоков.

Популярные модели

Как пользоваться?

Эксплуатация анемометра чашечного типа – это довольно простой процесс. При четком соблюдении рекомендаций производителя, указанных в инструкции по применению, замеры можно производить и без соответствующего опыта. В то же время для получения точных показателей необходимо учитывать основные правила.

Нелишним будет напомнить, что кабель измерительного блока подсоединять надо только после его полной деактивации. Это исключает риск короткого замыкания и поломки прибора.

• измерение уровня влажности;
• изучение воздуха на предмет вредных примесей;
• уровень освещенности.

Схема измерения скорости анемометром

Чаще всего эти приборы используются в ходе проведения метеорологических исследований, для анализа работы вентиляционных и систем кондиционирования. Так же эти измерительные приборы применяют в различных нетрадиционных видах спорта, к примеру, в кайтинге, снокайтинге, виндсерфинге, дельтапланом спорте и других.

Схема анемометра проста: процесс измерения скорости движения воздуха заключается в том, что показания стрелок фиксируют цифровые значения. Запишите первоначальные показания прибора, прежде чем его включить. Прибор нужно расположить против воздушного потока и включить на несколько минут. Запишите полученные показания трех шкал и сравните с данными, которые получили до включения анемометра. Вычислите разницу и разделите ее на время работы прибора (число секунд).

Полученные данные найдите на вертикальной оси графика, соедините эту точку с диагональю графика и вычислите скорость движения воздуха.

Мы предлагаем анемометры любого типа от ведущих компаний-производителей, которые известны рынку своей высококачественной продукцией. В нашем интернет-магазине вы можете внимательно изучить понравившийся товар и приобрести его по доступной цене с доставкой. В комплекте к каждому анемометру идет инструкция по применению.

Анемометр: что это и для чего используется

Анемометр – это измерительный прибор, который вычисляет скорость движения воздушного потока. Такие устройства применяются во многих сферах, например, в строительстве, промышленности, производстве, спорте и многих других.

Простой прибор состоит их встроенного или выносного вентилятора, крепящегося на оси, который подсоединяется к измерительному механизму.

Виды анемометров и что они измеряют

В зависимости от того, в какой области будет применяться анемометр, механизм может быть:

• крыльчатым. Принцип его работы схож с флюгером. В зависимости от направления ветра, лопасти вентилятора изменяют свое направление. Крыльчатый анемометр — это такое устройство, способное определять не только скорость движение ветра, но и его направление.
• чашечным. Такое название механизму лопасти полусферической формы. Этим устройством замеряют скорость движения воздушного потока на открытой местности. Чашечный анемометр – это такое не нужно располагать точно против воздушного потока. Прибор можно установить на штатив, для чего предусмотрено специальное отверстие в его нижней торцовой части.
• цифровым. Оснащен жидкокристаллическим экраном, который и показывает все измеренные данные. Такой анемометр, что измеряет скорость и направление, считается самым современным прибором, из-за чего и самым точным и надежным.
• ультразвуковым. Принцип его работы заключается в измерения скорости звука, от которой напрямую зависит скорость и направление воздушного потока. Существует несколько видов ультразвуковых анемометров: термоанемометры, двухмерные и трехмерные.
• термоэлектрическим. Анемометр, что измеряет данные, используя электрическое сопротивление проволоки при изменении температуры.

Измерение скорости ветра в полевых
условиях производят с помощью анемометров
различных систем. Анемометры различаются
по внешнему виду и характеру приемной
части, однако принцип их работы одинаков.

Приемная часть ручного чашечного
анемометра состоит из металлической
крестовины, на концах которой укреплено
четыре полых полyшapия, обращенных
выпуклостями в одну сторону (рис. 40).

Рис. 40. Ручной чашечный анемометр:1 —
полушария; 2 — металлическая защита; 3 —
арретир; 4-6 — шкалы, 7 – стержень с винтовой
нарезкой

Полушария насажены на ось и защищены
от механических повреждений специальной
рамкой. В нижней части оси имеется
червячная (винтовая) нарезка, с помощью
которой она соединяется с передающим
механизмом, заключенным в пластмассовый
или металлический корпус.

На корпусе имеется три циферблата. На
одном из них (большом) нанесены деления
от 0 до 100, на другом (внизу слева)
– сотни, на третьем (внизу справа) –
тысячи.

В нижней части корпуса сбоку имеется
арретир, (от от фр. Arrêter
– останавливать; арретир – приспособление
для установки чувствительного прибора
в нерабочее положение с целью предохранить
его от изнашивания или повреждения в
то время, когда прибором не пользуются),
с помощью которого выключается или
включается счетчик. В первом случае
вращение полушарий происходит вхолостую
(счетчик отключен), во втором оно
передается на стрелки циферблатов
(счетчик включен).

Снизу под корпусом имеется стержень с
винтовой нарезкой для установки
анемометра на деревянном шесте в
вертикальном положении.

29.3.1. Порядок работы с анемометром

1. Заносят
на бланк указанный на приборе №
анемометра.

2. Записывают, в нижнюю (из
отведенных для записи наблюдений за
ветром) строчку начальный (1-й) отсчет:
тысячи (целые значения), сотни (целые
значения), десятки и единицы (округляя
показания большой стрелки до целых
значений). На рис. 40 тысяч 5, сотен 6,
десятков и единиц 92 – отсчет 5692. Иногда
стрелки
на
вспомогательных (маленьких) циферблатах
устанавливаются так, что трудно бывает
определить, перешла грубая (достаточно
толстая) маленькая стрелка данную цифру
или нет. В этом случае ориентируются по
последующим циферблатам: если стрелка
еще не перешла эту цифру (рис. 41а), отсчет
по следующему циферблату будет
максимальным (8 -9 или 80 – 90). И наоборот,
если маленькая стрелка не дошла до
указанной цифры (рис. 41б), показания на
следующем циферблате будут минимальны
(1- 2 или 10 – 20). Отсчеты: рис. 41а – 5890; рис.
41б – 5803.

Рис.41. Пример неточного положения
стрелок: а – маленькая стрелка (сотни)
не перешла к следующей цифре – отсчет
5891; б – маленькая стрелка (сотни) перешла
к следующей цифре – отсчет 5804

3. Выводят прибор в указанное место,
устанавливая его строго вертикально,
большой палец держат на арретире (рис.
42).

Рис. 42. Положение пальцев при работе с
анемометром

4. Включают одновременно секундомер
(или, при его отсутствии, замечают начало
отсчета секунд) и счетчик – с помощью
арретира, переводя его в верхнее
положение.

5. Через 100 с. Одновременно
выключают счетчик анемометра и секундомер;

6. Снимают и записывают на бланк (в верхнюю
для ветра строчку) конечный (2-й) отсчет.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
