Premium Battery Backup with Surge Protection for High Performance Electronics
and Computers

900VA, 1200VA, 1500VA

APC Back-UPS

®

Pro

• Reliable
• Energy Efficient
• User Friendly

The Back-UPS Pro series offers
your home and business
guaranteed power protection for
high performance computer
systems, routers/modems, external
storage devices, game consoles
and other electronics.

Abundant backup power, auto-
shutdown software and protection
from damaging surges and spikes
are coupled with the Back-UPS
Pro’s energy saving features,
voltage regulation, LCD display and
other premium features to make
these the perfect units to protect
your data and keep you available.

Back-UPS

®

Pro 1200/1500 230 В

Установка и эксплуатация

Подключение батареи

Установка программного обеспечения

PowerChute

®

Personal Edition

Программное обеспечение APC PowerChute Personal Edition позволяет автоматически

сохранять файлы и выключать компьютер в случае сбоя подачи питания. Используйте

кабель, поставляемый с устройством Back-UPS, чтобы подключить порт передачи

данных на Back-UPS к USB-порту компьютера. Вставьте компакт—диск в устройство

чтения компакт—дисков компьютера и следуйте инструкциям на экране.

Перечень деталей Безопасность

Место установки устройства Back-UPS

должно быть защищено от прямых

солнечных лучей, повышенной

температуры, влажности или

от попадания жидкостей.





bu055a

bu057a

bu059a

bu058a

bu060a

Установка и эксплуатация Back-UPS Pro 1200 и 1500 на 230 В2

Подключение оборудования

Выходы резервного питания с защитой

от всплесков напряжения

Когда устройство Back-UPS получает питание

от сети, через выходы резервного питания

сзащитой от всплесков напряжения подается

питание на подключенное оборудование.

Вслучае прекращения подачи питания или

других проблем электросети на выходы работы

от батареи в течение ограниченного времени

будет подаваться питание от устройства Back-UPS.

К выходам с защитой от всплесков напряжения

подключайте оборудование, не требующее

ре

зервного питания (принтеры, факсы или

другие периферийные устройства). Эти выходы

обеспечивают постоянную защиту от всплесков

напряжения, даже если устройство Back-UPS

выключено.

Главный и управляемые выходы

Когда устройство, подключенное к главному

выходу, переходит в спящий или ждущий режим

либо выключается, управляемые устройства

также будут выключены для уменьшения энергопотребления.

К главному выходу подключайте главное устройство (например персональный компьютер

или аудио-/видеоприемник). К управляемым выходам подключайте периферийные устройства,

например принтер, колонки или сканер.



USB-порт

ипоследовательныйпорт

Для использования PowerChute Personal Edition подключите кабель последовательного

интерфейса или USB-кабель.



Порты с защитой от

всплесков напряжения

для телефонного кабеля

К ВХОДНОМУ порту подключите телефонный кабель, а модем — к ВЫХОДНОМУ порту.



Болт для заземления Подключите провод заземления дополнительных устройств для защиты от всплесков

напряжения, таких как стабилизаторы напряжения в сети и линии передачи данных.



Выходы с защитой от

всплесков напряжения,

управляемые главным

выходом

Эти выходы защищены от всплесков напряжения. Они отключаются от электросети

во время перебоев электропитания или при переходе главного устройства в спящий или

ждущий режим.



Выходы с защитой от

всплесков напряжения

Эти выходы обеспечивают постоянную защиту от всплесков напряжения, даже если

устройство Back-UPS выключено. Подключайте к этим выходам оборудование, которое

не требует резервного питания (принтеры и сканеры).



Выход переменного тока Подключите блок к электросети с помощью шнура, входящего в комплект поставки.



Выходы резервного

питания сзащитой от

всплесков напряжения

В случае прекращения подачи питания или других проблем электросети на выходы работы от

батареи в течение ограниченного времени будет подаваться питание от устройства Back-UPS.

Кэтим двум выходам подключайте важное оборудование (компьютер, монитор, модем или

другие устройства, чувствительные к потере питания).



Выход резервного питания

сзащитой от всплеска

напряжения, управляемый

главным выходом

Эти выходы обеспечивают резервное питание для подключенных устройств во время

перебоев всети электропитания. Питание не подается на эти выходы, если главное

устройство переходит в спящий или ждущий режим. К этим портам подключайте такое

оборудование, как, например, монитор.



Главный выход К этому выходу подключайте главное устройство. Как правило, таким устройством

является основной компьютер.



Разъем блока внешних

батарей (только BR1500GI)

Для обеспечения дополнительного времени работы от батареи подключите блок

внешних батарей (только для устройства Back-UPS Pro 1500).



Ethernet-порты входа

ивыходас защитой от

всплесков напряжения

С помощью Ethernet-кабеля подключите модем к

ВХОДНОМУ порту, затем подключите

компьютер к

ВЫХОДНОМУ порту.

Установка и эксплуатация Back-UPS Pro 1200 и 1500 на 230 В

3

Эксплуатация

Энергосберегающая функция

Для уменьшения потребления энергии настройте устройство Back-UPS на распознавание главного

устройства, например персонального компьютера или аудио-/видеоприемника, и управляемых

периферийных устройств, например принтера, колонок или сканера. Когда главное устройство

переходит в спящий или ждущий режим либо выключается, управляемые устройства также

будут отключены для уменьшения энергопотребления.

Включение функции энергосбережения. Нажмите и удерживайте кнопку ПРИГЛУШЕНИџ и кнопку

ОТОБРАЖЕНИџ в течение двух секунд. Звуковой сигнал Back-UPS укажет на то, что функция включена.

На дисплее загорится значок в виде листа.

Отключение функции энергосбережения. Нажмите и удерживайте кнопку ПРИГЛУШЕНИџ и кнопку

ОТОБРАЖЕНИџ в течение двух секунд. Звуковой сигнал Back-UPS укажет на то, что функция выключена.

Значок в виде листа на дисплее погаснет.

Установка порогового значения. Количество энергии, потребляемое устройством в спящем или ждущем

режиме, зависит от устройства. Может потребоваться отрегулировать пороговое значение, при котором

главный выход сигнализирует управляемым выходам о выключении.

1. Убедитесь в том, что главное устройство подключено к главному выходу. Переведите это устройство

вспящий или ждущий режим или выключите его.

2. Нажмите одновременно кнопки

ОТОБРАЖЕНИџ и ПРИГЛУШЕНИџ и удерживайте их нажатыми в течение шести

секунд, пока значок в виде листа не мигнет три раза и Back-UPS не подаст три звуковых сигнала.

3. Устройство Back-UPS теперь будет распознавать пороговое значение уровня главного устройства

и сохранит его в качестве новой настройки порогового значения.

Энергосберегающий дисплей

Интерфейс дисплея можно настроить таким образом, чтобы он непрерывно подсвечивался или затемнялся

через определенный период времени для экономии энергии.

1. Постоянный режим. Нажмите и удерживайте кнопку

отображения в течение двух секунд. Дисплей загорится,

и устройство Back-UPS подаст звуковой сигнал, подтверждающий переход в постоянный режим.

2. Энергосберегающий режим. Нажмите и удерживайте кнопку

отображения в течение двух секунд. Дисплей

погаснет, и Back-UPS подаст звуковой сигнал, подтверждающий переход в энергосберегающий режим.

Если устройство находится в энергосберегающем режиме, дисплей будет загораться при нажатии любой

кнопки. При отсутствии активности через 60 секунд дисплей погаснет.

Чувствительность устройства

Отрегулируйте чувствительность устройства Back-UPS, чтобы определить, когда оно должно переключаться

на питание от батареи; чем выше чувствительность, тем чаще устройство Back-UPS будет переключаться на

питание от батареи.

1. Убедитесь в том, что устройство Back-UPS подключено к электросети, но при этом выключено.

2. Нажмите и удерживайте кнопку

ПИТАНИџ в течение шести секунд. Полоска—индикатор ДОПУСТИМОЙ

НАГРУЗКИ будет мигать, указывая на то, что устройство Back-UPS находится в режиме программирования.

3. Снова нажмите кнопку

ПИТАНИџ для прокрутки вариантов меню. Остановитесь на выбранной

чувствительности. Звуковой сигнал устройства Back-UPS подтвердит выбор.

Низкая чувствительность Средняя чувствительность

(по умолчанию)

Высокая чувствительность

156–300 В переменного тока 176–294 В переменного тока 176–288 В переменного тока

Входное напряжение очень

высокое или очень низкое.

(Не рекомендуется для

нагрузки в виде компьютеров.)

Back-UPS часто переключается

на питание от батареи.

Подключенное оборудование

чувствительно к колебаниям

напряжения.

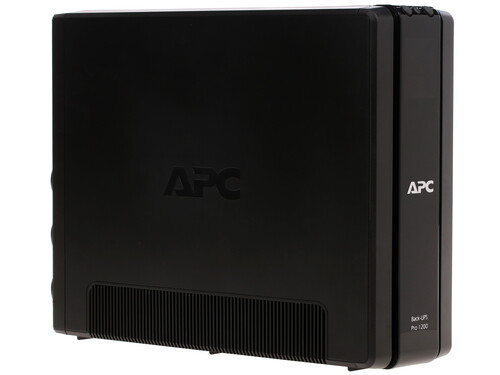

ИБП APC Back-UPS Pro 1200 [BR1200GI]
