Астра 515 инструкция по эксплуатации

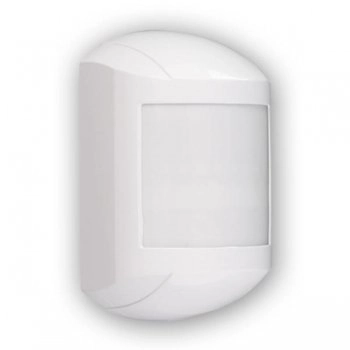

Извещатель охранный поверхнотный оптико — электронный «Астра-515» исполнение Б

Извещатель охранный поверхнотный оптико — электронный

Руководство по эксплуатации НГКБ.425152.018-01 РЭ

Настоящее руководство по эксплуатации предназначено для изучения принципа работы, правильного использования, хранения и технического обслуживания извещателя охранного поверхностного оптико-электронного «Астра-515» исполнение Б (в дальнейшем – извещатель).

К работам по монтажу, установке, обслуживанию и эксплуатации извещателя должны допускаться лица, имеющие квалификацию электромонтера охранно-пожарной сигнализации не ниже пятого разряда и допущенные к работе с электроустановками до 1000 В.

1 Назначение

1.1 Извещатель предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о проникновении путем размыкания выходных контактов сигнального реле.

1.2 По защищенности от воздействия окружающей среды исполнение извещателя обыкновенное по ОСТ

1.3 Извещатель рассчитан на непрерывную круглосуточную работу.

1.4 Извещатель относится к однофункциональным, неремонтируемым и обслуживаемым изделиям группы ИКН вида 1 по ГОСТ 27.003-90.

1.5 Помехозащищенность извещателя обеспечивает отсутствие его ложных срабатываний при воздействии перемещающихся мелких животных (грызунов), перепадов фоновой освещенности, конвективных воздушных потоков, медленных изменений температуры фона, импульсов напряжения по цепи питания, электростатического разряда, электромагнитных полей УКВ-диапазона.

1.6 Извещатель не является источником помех по отношению к аналогичным извещателям, извещателям другого типа и назначения, а также по отношению к бытовой радиоаппаратуре.

1.7 В извещателе предусмотрено несколько режимов работы, устанавливаемых с помощью трех перемычек и задаваемых исходя из конкретных условий применения и тактики охраны (см. раздел 4.3).

1.8 Конструкция извещателя обеспечивает возможность его крепления на стене и в углу помещения. Рекомендуемая высота установки – 2,5 м.

1.9 Конструкция извещателя обеспечивает наличие антисаботажной зоны на расстоянии до 1 м от извещателя.

1.10 В извещателе имеется светодиодный индикатор красного цвета (далее индикатор) для контроля работоспособности.

1.11 Извещатель выдает шесть видов извещений:

1.11.1 Извещение «Выход извещателя в дежурный режим» формируется извещателем после включения питания размыканием контактов реле и включением индикатора с частотой 1 Гц.

1.11.2 Извещение «Норма» формируется извещателем в течение всего времени охраны замкнутыми контактами реле и выключенным состоянием индикатора при отсутствии в зоне обнаружения движения человека (людей).

1.11.3 Извещение «Тревога» формируется извещателем разомкнутыми контактами реле и включенным состоянием индикатора на время (4,0 ± 0,5) с при движении человека (людей) в зоне обнаружения.

1.11.4 Извещение «Тревога в режиме память тревоги» формируется извещателем включением индикатора согласно рисунку 3, при этом контакты реле должны работать согласно извещению «Тревога».

1.11.5 Извещение «Вскрытие» формируется извещателем размыканием цепи ТМП контактами кнопки при вскрытии корпуса независимо от включения питания извещателя.

1.11.6 Извещение «Тревога в режиме определение конфигурации зоны обнаружения» формируется извещателем включением индикатора и размыканием контактов реле на время 0,5 + 0,1 с.

2 Технические характеристики

Дальность действия извещателя, м, не менее. 10

Угол обзора в горизонтальной плоскости, град. 7

Диапазон обнаруживаемых скоростей перемещения, м/с. от 0,3 до 3

Допустимый ток через контакты реле, А, не более. 0,08

Допустимое напряжение на контактах реле, В, не более.

Напряжение питания, В. от 7,5 до 15

Ток потребления, мА, не более. 12

Сопротивление цепи, включаемой в шлейф сигнализаии,

в дежурном состоянии, Ом. от 6 до 8

Габаритные размеры, мм. 86×54×41

Диапазон температур, °С. от минус 30 до плюс 50

Относительная влажность воздуха, % . до 95 при +35оС без конденсации влаги

3 Комплектность

3.1 Комплект поставки извещателя указан в таблице 3.1.

Извещатель охранный поверхностный оптико-электронный «Астра-515» исполнение Б

Извещатель охранный поверхностный оптико-электронный «Астра-515» исполнение Б

Руководство по эксплуатации

4 Устройство и работа

4.1 Конструкция извещателя

4.1.1 Конструктивно извещатель выполнен в виде блока со съемной крышкой, закрывающей доступ к колодке внешних подключений и элементам крепления извещателя на объекте. Внутри блока находится печатная плата с расположенными на ней с двух сторон радиоэлементами. Внешний вид извещателя приведен на рисунке 1 (крышка не показана).

4.2 Описание работы извещателя

4.2.1 Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на электронную схему извещателя, которая в соответствии с выбранным алгоритмом работы (режимы «Высокая чувствительность» и «Нормальная чувствительность») формирует извещение «Тревога».

4.2.2 Структура зоны обнаружения, создаваемой извещателем, представлена на рисунке 2.

4.3 Описание режимов работы

4.3.1 Соответствие положений перемычек и режимов работы извещателей указано в таблице 2.

Источник

Принципы работы оптико-электронного извещателя Астра-515

Принцип действия ИО 409-32 «Астра-515». основан на регистрации изменений теплового потока.

Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зон.

Чувствительные зоны извещателя формируются линзой Френеля (Линза Френеля — сложная составная линза. Состоит не из цельного шлифованного куска стекла со сферической или иными поверхностями (как обычные линзы), а из отдельных примыкающих друг к другу концентрических колец небольшой толщины, которые в сечении имеют форму призм специального профиля) и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на электронную схему извещателя, включающую в себя усилитель и пороговое устройство, которая в соответствии с выбранным алгоритмом работы (режимы «Высокая чувствительность» и «Нормальная чувствительность») формирует извещение «Тревога». В режиме «Высокая чувствительность» извещение «Тревога» формируется при однократном превышении порога реагирования по напряжению, в режиме «Нормальная чувствительность» извещение «Тревога» формируется при двукратном превышении порога реагирования по напряжению.

Структура зоны обнаружения, создаваемой извещателем, представлена на рисунке.

Рисунок 3 Структура зоны обнаружения

1.4 Описание режимов работы ИО 409-32 «Астра-515»

Соответствие положений перемычек и режимов работы извещателей

Таблица 1. Соответствие положений перемычек и режимов работы извещателей.

глава 2. технические характеристики ИО 409-32 «Астра-515»

1. Дальность действия извещателя не менее, (м) 10

2. Размеры зоны обнаружения при угле обзора в горизонтальной плоскости 90 0 , (м) 10х10

2.Диапазон обнаруживаемых скоростей перемещения,(м/с) от 0,3 до 3

3. Допустимый ток через контакты реле, (А), не более 0,08

4. Допустимое напряжение на контактах реле, (В), не более 100

5. Напряжение питания, (В) от 8 до 15

6. Ток потребления ,(мА), не более 15

7. Сопротивление цепи, включаемой в шлейф сигнализации, в дежурном состоянии, (Ом), не более 8

8. Габаритные размеры, (мм) 86×54×41

9. Масса извещателя , (кг) 0,06

11. Диапазон температур, (°С) от 0 до +50

12. Относительная влажность воздуха,(%) до 95 при +35°С, без конденсации влаги

Функциональная схема оптико-электронного извещателя ИО 409-32 «Астра-515»

Рисунок 4 Схематическая схема оптико-электронного извещателя Астра-515.

Базовые компоненты

Рисунок 5 Микроконтроллер-Attiny2313.

К данному микроконтроллеру будет подключен GSM модуль Sim900D.

Типичный GSM-модуль состоит из радио-блока (приемопередатчик, усилитель и внешний радиочастотный интерфейс), процессора памяти и ряда интерфейсов для интеграции в конечные устройства

GSM-модули могут передавать и принимать данные по каналам GSM и GPRS, в том числе SMS-сообщенияи факсы. Некоторые модули оснащены также GPS-приемниками и могут определять, а затем передавать координаты объекта, в котором они находятся. Большинством GSM-модулей можно управлять посредством AT-команд. Некоторые производители предлагают расширенный набор этих команд, а также возможность программирования модулей на языках высокого уровня (например C и Python).

Расчет источника питания

БРП-12-5/14 (Блок Резервного Питания)

Блок резервированного электропитания трансф.под АКБ 2х12В/7Ач, защ.от перегрузки, КЗ, от глуб.разр., U-вых.12В, I-вых.3.6 (5) А, P-потр.90Вт, IP20, t-раб.-10. +40°С, 315х215х90мм.

Назначение изделия

Блоки резервированного электропитания БРП-12 предназначены для обеспечения бесперебойного питания постоянным током различных устройств в том числе устройств охранной и пожарной сигнализации, систем контроля и управления доступом.

Рекомендуются для питания нагрузок с большим стартовым током.

Блоки представляют собой сетевые источники электропитания с понижающим трансформатором, линейным стабилизатором и АКБ включенными по буферной схеме.

Особенности

-Питание нагрузки номинальным напряжением 12 В
-Заряд АКБ осуществляется с выхода источника питания (буферная схема)
-Питание нагрузки от АКБ при пропадании сетевого напряжения
-Индикация наличия сетевого и выходного напряжений
-Шлейф передачи извещения “Норма сеть»
-Защита от перегрузки и короткого замыкания по выходу
-Защита АКБ от глубокого разряда
-Защита трансформатора встроенным термопредохранителем

Источник

Астра-515 (ИО 409-32) паспорт — Извещатель охранный объемный оптико-электронный (Астра-515, ИО 409-32)

ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1 Основные сведения
1.1 Извещатель предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле.
1.2 Конструкция извещателя позволяет устанавливать его на стене или в углу помещения. Рекомендуемая высота установки от 2,3 до 2,5 м.
1.3 Особенности извещателя.
• В извещателе применен специальный четырехплощадочный пироэлектрический детектор (две пары чувствительных площадок разнесенные по вертикали с независимыми выходами) и микропроцессорный анализ сигнала (анализ по фазе, длительности, амплитуде, площади сигналов).
• Извещатель имеет два режима работы по чувствительности и помехозащищенности (см. п. 1.10).
• Извещатель имеет режим «Память тревоги» и функцию контроля напряжения питания.
• В извещателе реализована температурная компенсация во всем диапазоне рабочих температур для сохранения высокой чувствительности извещателя.
1.4 Извещатель Астра-515 (ИО 409-32) рассчитан на непрерывную круглосуточную работу.
1.5 По защищенности от воздействия окружающей среды исполнение извещателя обыкновенное по ОСТ 25 1099-83.
1.6 В извещателе имеется светодиодный индикатор красного цвета (далее индикатор) для контроля работоспособности и индикации в различных режимах работы.
1.7 Извещатель относится к однофункциональным, неремонтируемым, обслуживаемым изделиям группы ИКН вида 1 по ГОСТ 27003-90.
1.8 Извещатель выдает шесть видов извещений:
• извещение «Выход извещателя на рабочий режим» — формируется включением индикатора с частотой 1 Гц и скважностью 2 и размыканием контактов реле;
• извещение «Норма» — формируется извещателем в течение всего времени охраны замкнутыми контактами реле и выключенным состоянием индикатора;
• извещение «Тревога» — формируется извещателем разомкнутыми контактами реле и включенным состоянием индикатора на время (4,0  0,5) с;
• извещение «Напряжение питания ниже допустимого» — формируется извещателем размыканием контактов реле и включением индикатора с частотой 0,2 Гц, скважностью 20 (включение индикатора на 0,25 с 1 раз в 5 с) и длительностью более 5 с при снижении напряжения питания до 9,5 — 0,2 В;
• извещение «Тревога в режиме память тревоги» — формируется извещателем размыканием контактов реле на время (4,0  0,5) с и индикацией согласно рисунку 1;
• извещение «Вскрытие» — формируется извещателем размыканием цепи ТМП контактами микрокнопки при вскрытии корпуса независимо от включения питания извещателя.
1.9 В извещателе Астра-515 (ИО 409-32) предусмотрена возможность отключения индикатора с помощью перемычки ИНД во всех извещениях, кроме извещения «Напряжение питания ниже допустимого».
1.10 Перемычка ЧУВ задает один из двух режимов работы по чувствительности и помехозащищенности (см. таблицу 2).
В режиме высокой чувствительности и нормальной помехозащищенности извещателя (перемычка ЧУВ в положении «В») формируется зона обнаружения с 72 элементарными чувствительными зонами (в 2 раза больше в продольном направлении к извещателю, чем при нормальной чувствительности) за счет анализа сигналов от двух пар чувствительных площадок пироэлектрического детектора независимо друг от друга (извещение о тревоге выдается по схеме «ИЛИ») и обеспечивается нормальная помехозащищенность извещателя Астра-515 (ИО 409-32).
В режиме нормальной чувствительности и высокой помехозащищенности извещателя (перемычка ЧУВ в положении «Н»). формируется зона обнаружения с 36 элементарными чувствительными зонами (извещение о тревоге выдается по схеме «И») и обеспечивается высокая помехозащищенность от тепловых (мелкие животные, перемещения тепловых потоков) и электромагнитных помех за счет анализа сигналов от двух пар чувствительных площадок пироэлектрического детектора в определенной зависимости друг от друга.
1.11 Перемычка ПАМ позволяет включить режим «Память тревоги», который фиксирует наличие и количество нарушений (до семи) охраняемой зоны путем

2 Технические характеристики
Максимальная дальность действия, м, не менее 12
Угол обзора в горизонтальной плоскости, град, не менее 90
Зона обнаружения, м 12 &規 12
Диапазон обнаруживаемых скоростей перемещения, м/с от 0,3 до 3
Рекомендуемая высота установки, м от 2,3 до 2,5
Допустимый ток через контакты реле, А, не более 0,1
Допустимое напряжение на контактах реле, В, не более 100
Допустимый ток через цепь ТМП, А, не более 0,05
Допустимое напряжение через цепь ТМП, В, не более 72
Напряжение питания, В от 9,5 до 15
Потребляемый ток, мА, не более 15
Габаритные размеры, мм, не более 110 &規 60 &規 43
Масса извещателя, кг, не более 0,1
Условия эксплуатации:
— диапазон температур, °С от минус 30 до плюс 50
— относительная влажность воздуха,% до 95 при + 35°С без конденсации влаги

Да, это то что мне надо, скачать паспорт на пассивный инфракрасный извещатель Астра-515 (ИО 409-32)
