Астра 812 прибор приемно контрольный охранно пожарный инструкция

Для автономной и централизованной охраны объектов от нежелательных проникновений и пожаров был разработан прибор ППКОП (приемно-контрольный охранно-пожарный). Устройство получает и обрабатывает информационные сообщения о состоянии объектов, находящихся под контролем. Задает вектор задач на внешние исполнительные устройства, оповещает о тревоге посредством двух вмонтированных релейных выходов и внешних модулей.

Общее назначение

Охранно-пожарному прибору «Астра-812» доступна опция изменения собственных настроек и режима функционирования всей системы в целом при помощи встроенной клавиатуры.

Приемно-контрольное устройство может взять под свой контроль четыре радиопередающих устройства (РПД) с общим количеством радиопринимающих устройств (РПУ) до 96. В каждом радиоустройстве может быть определено не более 24 РПД или столько же точечных электроконтактных радиоканальных мобильных извещателей типа РПДК «Астра-РИ-М». Определено наличие кнопки тревожной сигнализации (КТС) одной литерой за счет «Астры-3221».

Защитный прибор «Астра-812» предназначен для совместной деятельности в охранной системе «Астра-РИ», имеет версию программного обеспечения 6.0 и выше.

Радиопередающее оборудование будет работать в 4 режимах:

1. Независимый режим автономии.
2. Расширенный режим.
3. Режим увеличенного радиосигнала шлейфа сигнализации (ШС).
4. Оповестительный режим пожарного или охранного типа самой системы «Астра-РИ-М».



   Общее назначение

   Охранно-пожарному прибору «Астра-812» доступна опция изменения собственных настроек и режима функционирования всей системы в целом при помощи встроенной клавиатуры.

   Приемно-контрольное устройство может взять под свой контроль четыре радиопередающих устройства (РПД) с общим количеством радиопринимающих устройств (РПУ) до 96. В каждом радиоустройстве может быть определено не более 24 РПД или столько же точечных электроконтактных радиоканальных мобильных извещателей типа РПДК «Астра-РИ-М». Определено наличие кнопки тревожной сигнализации (КТС) одной литерой за счет «Астры-3221».

   Защитный прибор «Астра-812» предназначен для совместной деятельности в охранной системе «Астра-РИ», имеет версию программного обеспечения 6.0 и выше.

   Радиопередающее оборудование будет работать в 4 режимах:

   1. Независимый режим автономии.
   2. Расширенный режим.
   3. Режим увеличенного радиосигнала шлейфа сигнализации (ШС).
   4. Оповестительный режим пожарного или охранного типа самой системы «Астра-РИ-М».

   Режимы РПД

   Рабочие действия радиопередающего оборудования, обозначенные выше, определяются таким образом:

   • Автономный режим РПД имеет право контроля за состоянием личного пожарного или охранного шлейфа сигнализации. Передает сообщения о состоянии шлейфа и своем положении по радиоканалу, имеющему подключение к приемно-контрольному прибору посредством линии расширения.
   • Радиопередающее устройство оставляет без надзора сигнализационный шлейф при активированном расширенном режиме. Вместо этого оно принимает от подсоединенного модуля расширения оповещения о состоянии разделов шлейфа и самого модуля. Передающее устройство транслирует по радиоканалу на РПУ оповещения, полученные от модуля. Данным методом максимальное количество сигнальных шлейфов, подконтрольных охранно-пожарному прибору «Астра-812», может достигать более 750 штук.
   • Режим радиоудлинителя шлейфа в РПД отрабатывает все возможности автономного режима, кроме активации/деактивации работы охраны. Контроль канала не функционирует.
   • В режиме оповещения системы «Астра-РИ-М» радиопередающее устройство может быть зарегистрировано в РПУ и отправлять извещения в формате этой же системы.



   Работа с прибором

   В инструкции по эксплуатации «Астра-812» определены следующие режимы работы:

   • Общий опрос. В него входят основной режим, состояния нормы, тревоги, неисправности, просмотр журнала, состояния элементов, просмотр статуса радиопередающего и принимающего устройства, определение неисправностей, ознакомление с извещениями о тревоге и списком исключенных объектов, меню администратора.
   • Программирование режимов функционирования при помощи клавиатуры. Подразумевается работа по конфигурированию системы, объектов, выходов и самого прибора. Управление кодами подтверждения и журналом событий.
   • Задание режимов работы с использованием персонального компьютера и обновление программного обеспечения.
   • Сброс инженерного пароля.
   • Информативность приемно-контрольного охранно-пожарного прибора «Астра-812».
   • Определение и указание мер безопасности.
   • Порядок установки устройства.
   • Подготовка к рабочему состоянию.
   • Предустановки по умолчанию.
   • Изменения режимов работы.
   • Действия по организации охраны.
   • Непосредственная эксплуатация прибора. Определены действия по формированию извещений и функции сервиса.



   Работа с прибором

   В инструкции по эксплуатации «Астра-812» определены следующие режимы работы:

   • Общий опрос. В него входят основной режим, состояния нормы, тревоги, неисправности, просмотр журнала, состояния элементов, просмотр статуса радиопередающего и принимающего устройства, определение неисправностей, ознакомление с извещениями о тревоге и списком исключенных объектов, меню администратора.
   • Программирование режимов функционирования при помощи клавиатуры. Подразумевается работа по конфигурированию системы, объектов, выходов и самого прибора. Управление кодами подтверждения и журналом событий.
   • Задание режимов работы с использованием персонального компьютера и обновление программного обеспечения.
   • Сброс инженерного пароля.
   • Информативность приемно-контрольного охранно-пожарного прибора «Астра-812».
   • Определение и указание мер безопасности.
   • Порядок установки устройства.
   • Подготовка к рабочему состоянию.
   • Предустановки по умолчанию.
   • Изменения режимов работы.
   • Действия по организации охраны.
   • Непосредственная эксплуатация прибора. Определены действия по формированию извещений и функции сервиса.

   Режим «Общий опрос»

   При активации устройства запускается автоматическая настройка «Астры-812». Запускаются процессы самотестирования и инициализируются установки. При успешном тестировании прибор запускает «Общий опрос». Происходит последовательный опрос радиопринимающих устройств. Запускается контроль над встроенными реле, звуковыми и осветительными оповещателями. Происходит вывод извещений на ЖК-дисплей. Регистрация событий проходит вне зависимости от активного режима и ограничено временем (3 мин.), по истечению которого прибор возвратится в основное функционирование.

   «Общий опрос» может действовать в нескольких режимах.

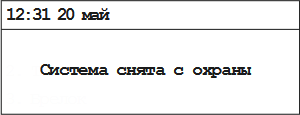

   Основной. Здесь выводятся на дисплей общее состояние устройства, реальное время и последнее системное сообщение. Охранно-пожарный прибор «Астра-812» может иметь направления работы: «Норма», «Тревога» и «Неисправность». Устанавливается состояние «Норма» по итогам тестирования приемно-контрольного аппарата и анализу сведений от РПУ. «Тревога» включается при обнаружении прибором извещений о проблемных ситуациях, в результате которых появляется на ЖК-дисплее тип и источник тревоги. Внутренний звуковой сигнал тревоги активируется клавишей С. «Неисправность» появляется после тестирования прибора и обнаружения таковых. Причинами данного режима могут быть снижение напряжения, механические повреждения или вскрытие устройства.



   Вторичные режимы опроса

   Просмотр журнала. На дисплей выводятся сообщения последнего события, его время, номер произошедшего события и объекта. Активируется поочередным нажатием клавиш: *, 1, ОК.

   Просмотр состояния объекта. В данной опции осуществляется осмотр элемента по заранее заданному номеру. Вызывается такое меню последовательной комбинацией: *, 2, ОК.

   Изучение состояния РПД включается кнопками: *, 3, ОК. Оно информирует пользователя о первом зарегистрированном радиопередающем устройстве в начальном РПУ.

   Сканирование состояния радиоприемного устройства. Для этого необходимо набрать: *, 4, ОК. На дисплее появится информация о первом начальном зарегистрированном принимающем устройстве (РПУ).

   Проверка неисправностей системы. Активируется нажатием: *, 5, ОК.

   Просмотр сообщений о тревоге. Извещения выводятся на дисплей нажатием: *, 6, ОК.

   Сканирование исключенных объектов. Вызов списка осуществляется набором: *, 7, ОК.

   Меню администратора открывается комбинацией: *, ОК, после которой необходимо ввести пароль и подтвердить клавишей ОК. По умолчанию установлен пароль со значением «123».

   Важно! Все последовательные комбинации должны вводиться в течении 10–11 секунд.

   Задания режимов работы

   Инструкцией по программированию «Астра-812» предусмотрено несколько версий программного обеспечения (ПО), определяющих принцип работы охранно-пожарного прибора.

   Определены следующие версии для ППКОП:

   • версия 3_Х (обеспечение по умолчанию от производителя) – функционирует в системе «Астра-РИ-М», работает с четырьмя радиопринимающими устройствами данной системы;
   • версия 5_Х – необходима в работе с системой «Астра-РИ», поддерживает предыдущее количество РПУ в «Астра-РИ».

   Необходимое ПО можно проинсталлировать с компьютера, используя утилиту Pconf-R.

   Задание программирования прибора возможно как с помощью встроенной клавиатуры, так и с помощью персонального компьютера.



   Вторичные режимы опроса

   Просмотр журнала. На дисплей выводятся сообщения последнего события, его время, номер произошедшего события и объекта. Активируется поочередным нажатием клавиш: *, 1, ОК.

   Просмотр состояния объекта. В данной опции осуществляется осмотр элемента по заранее заданному номеру. Вызывается такое меню последовательной комбинацией: *, 2, ОК.

   Изучение состояния РПД включается кнопками: *, 3, ОК. Оно информирует пользователя о первом зарегистрированном радиопередающем устройстве в начальном РПУ.

   Сканирование состояния радиоприемного устройства. Для этого необходимо набрать: *, 4, ОК. На дисплее появится информация о первом начальном зарегистрированном принимающем устройстве (РПУ).

   Проверка неисправностей системы. Активируется нажатием: *, 5, ОК.

   Просмотр сообщений о тревоге. Извещения выводятся на дисплей нажатием: *, 6, ОК.

   Сканирование исключенных объектов. Вызов списка осуществляется набором: *, 7, ОК.

   Меню администратора открывается комбинацией: *, ОК, после которой необходимо ввести пароль и подтвердить клавишей ОК. По умолчанию установлен пароль со значением «123».

   Важно! Все последовательные комбинации должны вводиться в течении 10–11 секунд.

   Задания режимов работы

   Инструкцией по программированию «Астра-812» предусмотрено несколько версий программного обеспечения (ПО), определяющих принцип работы охранно-пожарного прибора.

   Определены следующие версии для ППКОП:

   • версия 3_Х (обеспечение по умолчанию от производителя) – функционирует в системе «Астра-РИ-М», работает с четырьмя радиопринимающими устройствами данной системы;
   • версия 5_Х – необходима в работе с системой «Астра-РИ», поддерживает предыдущее количество РПУ в «Астра-РИ».

   Необходимое ПО можно проинсталлировать с компьютера, используя утилиту Pconf-R.

   Задание программирования прибора возможно как с помощью встроенной клавиатуры, так и с помощью персонального компьютера.

   Приемно-контрольный прибор «Астра-812 Pro»

   Данный аппарат предусматривает возможность охраны путем проводной или беспроводной, охранно-пожарной и другой организации сигнализацией в совместном функционировании с беспроводной сигнализацией «Астра-РИ-М».

   Данный ППКОП может получать питание от внешних источников с напряжением 12 В или 24 В. Оснащен двумя входами электропитания, что позволяет ему в автоматическом режиме переключаться между основным и резервным источником при понижении или потере электропитания.



   Дополнительные особенности

   «Астра-812 Pro» имеет встроенный радиомодуль, который может контролировать до 192 радиоустройств. На ЖК-дисплее появляются различные системные извещения, либо отображается информация и команды, вводимые со встроенной клавиатуры.

   Охранно-пожарный аппарат имеет звуковой оповещатель, 2 технологических входа с возможностью программирования, 6 выходов (2 сигнальных реле, 1 силовое и 3 открытых коллектора).

   Для подключения дополнительных устройств ППКОП оборудован информационным интерфейсом RS-485. Разъем USB будет необходим при настройке, мониторинге и замене программного софта на приборе.

К счастью, уже давно изобретены устройства пожарной безопасности. Именно благодаря им можно ещё на ранней стадии определить возгорание и вызвать вовремя пожарных. С одним из этих приборов познакомит своих читателей эта статья. Итак, прибор, который будет здесь рассмотрен — «Астра-812». Эта статья расскажет обо всех нюансах работы с этим прибором: какая есть комплектация, как управлять данным приобретением. А теперь обо всём по порядку.

Прибор приёмно-контрольный «Астра-812»: цена

В первую очередь хотелось бы поговорить о стоимости данного устройства. «Астра-812» — это не единственная модель приборов, выпускаемая производителем. Если рассматривать эту модель наряду с другими этой же фирмы, то можно сказать, что она самая дорогая. Для подтверждения этих слов можно сравнить прибор «Астра-812» с моделью «Астра-713».

Дополнительные особенности

«Астра-812 Pro» имеет встроенный радиомодуль, который может контролировать до 192 радиоустройств. На ЖК-дисплее появляются различные системные извещения, либо отображается информация и команды, вводимые со встроенной клавиатуры.

Охранно-пожарный аппарат имеет звуковой оповещатель, 2 технологических входа с возможностью программирования, 6 выходов (2 сигнальных реле, 1 силовое и 3 открытых коллектора).

Для подключения дополнительных устройств ППКОП оборудован информационным интерфейсом RS-485. Разъем USB будет необходим при настройке, мониторинге и замене программного софта на приборе.

К счастью, уже давно изобретены устройства пожарной безопасности. Именно благодаря им можно ещё на ранней стадии определить возгорание и вызвать вовремя пожарных. С одним из этих приборов познакомит своих читателей эта статья. Итак, прибор, который будет здесь рассмотрен — «Астра-812». Эта статья расскажет обо всех нюансах работы с этим прибором: какая есть комплектация, как управлять данным приобретением. А теперь обо всём по порядку.

Прибор приёмно-контрольный «Астра-812»: цена

В первую очередь хотелось бы поговорить о стоимости данного устройства. «Астра-812» — это не единственная модель приборов, выпускаемая производителем. Если рассматривать эту модель наряду с другими этой же фирмы, то можно сказать, что она самая дорогая. Для подтверждения этих слов можно сравнить прибор «Астра-812» с моделью «Астра-713».

Первая модель будет стоить около шести тысяч рублей, а вторая — около двух с половиной тысяч. Диапазон довольно большой, но переплачивать есть за что. Функциональность и работоспособность, которыми обладает «Астра-812», на порядок выше, чем у «Астры-713». Но что же получает покупатель за такие деньги? Какие функции и режимы имеет данное устройство? Об этом ниже.

«Астра-812»: инструкция по эксплуатации

Итак, вместе с коробкой и самим прибором в комплекте идёт инструкция по эксплуатации. В ней подробнейшим образом описан весь функционал и принцип работы. Кроме того, в книге описаны все кнопки и обозначения прибора «Астра-812», а именно — за что отвечает та или иная кнопочка. Из инструкции можно узнать о том, что в устройстве есть особый журнал, где чётко описывается вся работа прибора.

Также с помощью меню можно проверить рабочее состояние устройства, и, если есть какие-либо неисправности или ошибки, программа тут же даст знать об этом. Помимо этого, устройство способно работать в нескольких режимах.

Режимы работы устройства

Как уже говорилось выше, существует несколько режимов работы прибора «Астра-812». Инструкция по эксплуатации перечисляет их все и объясняет принцип работы с ними. В этой части статьи читатель также сможет узнать о них более подробно.

Основные

Рассматривая режимы, необходимо уточнить, что правильнее будет говорить не о характере работы устройства, а о режиме работы реле, которые там установлены. Всего таких реле два. Систем работы — три:

1. Режим первый — «Звуковой». В случае включения этого режима первое реле будет разомкнуто, если шлейфы сигнализации (ШС) так называемого охранного типа находятся в норме. А замкнуто это реле будет в том случае, если происходит выход за установленные пределы хотя бы одного ШС. Второе реле тоже способно работать в этом режиме. Оно будет разомкнуто, если ШС пожарного типа в норме. И замкнуто оно будет, только когда происходит выход за установленные пределы одного из ШС.
2. Следующий режим — «Тревога». Первое реле будет замкнуто, если всё будет в норме, и разомкнуто в случае выхода за установленные пределы хотя бы одного из ШС. Второе реле пожарного типа работает точно по такой же схеме.
3. Последний, третий режим — «Контрольная лампа». Принцип работы двух реле аналогичен принципу работы во втором режиме.

Это все режимы работы прибора «Астра-812». Инструкция описывает их более подробно.

Внешний вид аппарата

О режимах всё рассказано, о комплектации тоже. А что представляет собой это устройство? Своими размерами оно чем-то напоминает домофон, устанавливаемый на двери подъезда. На лицевой его стороне находится небольшой экранчик. Он довольно информативный. На нём отражаются время, дата, режим работы устройства. Экран жидкокристаллический, не бликует. Ещё что радует в нём, так это возможность регулирования уровня подсветки. Иными словами, его можно делать либо ярче, либо темнее.

Под экраном, с левой стороны, можно увидеть четыре клавиши со стрелками в разном направлении. Эти стрелки используются для передвижения по меню прибора «Астра-812». По центру находятся цифровые клавиши от 0 до девяти. Справа находятся ещё четыре кнопки: «ОК», «С», «*» и «#». Кнопки среднего размера, поэтому пользоваться ими довольно удобно. На других моделях эти клавиши намного меньше, и нажимать их не так удобно, как здесь.

Это все режимы работы прибора «Астра-812». Инструкция описывает их более подробно.

Внешний вид аппарата

О режимах всё рассказано, о комплектации тоже. А что представляет собой это устройство? Своими размерами оно чем-то напоминает домофон, устанавливаемый на двери подъезда. На лицевой его стороне находится небольшой экранчик. Он довольно информативный. На нём отражаются время, дата, режим работы устройства. Экран жидкокристаллический, не бликует. Ещё что радует в нём, так это возможность регулирования уровня подсветки. Иными словами, его можно делать либо ярче, либо темнее.

Под экраном, с левой стороны, можно увидеть четыре клавиши со стрелками в разном направлении. Эти стрелки используются для передвижения по меню прибора «Астра-812». По центру находятся цифровые клавиши от 0 до девяти. Справа находятся ещё четыре кнопки: «ОК», «С», «*» и «#». Кнопки среднего размера, поэтому пользоваться ими довольно удобно. На других моделях эти клавиши намного меньше, и нажимать их не так удобно, как здесь.

На обратной стороне устройства можно увидеть разъём USB, крепежи, чтобы повесить прибор на стенку, довольно большое отверстие для подключения необходимых проводов к аппарату. Интересно открывается задняя крышка этого устройства. Обычно есть либо отверстие, либо какой-то язычок, чтобы открыть крышку. Здесь же ни того, ни другого нет. Зато есть удобная кнопочка на задней части корпуса. На неё необходимо слегка нажать, и всё — крышка открыта.

Как установить устройство

Поговорим немного об установке этого устройства. Для начала необходимо сделать необходимые отверстия в стене. Далее нужно открыть крышку самого устройства и вытолкнуть любым удобным способом заглушки, которые изначально закрывают отверстие для ввода проводов. После этого необходимо провести все необходимые для подключения провода и закрепить основание устройства. Далее монтаж производится строго по тем схемам, которые указаны в инструкции по эксплуатации. Когда монтаж будет полностью закончен, можно крышку закрывать.

Гарантии производителя

Производитель устройства «Астра-812» говорит о том, что в течение трёх лет покупатели могут рассчитывать на бесплатный ремонт. А срок работы самого устройства — от пяти до шести лет. Как и в случае с любым другим аппаратом, производитель имеет полное право отказать в ремонте, если устройство имеет механические повреждения, которые были нанесены самим покупателем. Вторая возможная причина отказа — это эксплуатация устройства не по назначению или неправильное подключение.

Именно поэтому необходимо внимательно изучить все пункты инструкции.

Итог

Безопасность превыше всего. И обеспечить эту безопасность поможет прибор «Астра-812». За небольшие деньги человек может приобрести охранника, который обеспечит надёжную защиту от возгораний на долгие годы.

Именно поэтому необходимо внимательно изучить все пункты инструкции.

Итог

Безопасность превыше всего. И обеспечить эту безопасность поможет прибор «Астра-812». За небольшие деньги человек может приобрести охранника, который обеспечит надёжную защиту от возгораний на долгие годы.

Важно помнить, что необходимо изучить инструкцию перед подключением и началом работы с этим прибором. Только это поможет пользоваться устройством «Астра-812» безопасно и эффективно.
