В последнее время многие производители компьютерных TV-тюнеров расширяют ассортимент автономных моделей, подключаемых между видеокартой и монитором. Падение цен на LCD-мониторы и относительно невысокая конечная цена связки такого монитора с автономным тюнером для многих пользователей компенсируют даже такие недостатки, как отсутствие возможности захвата видео.
Компания AVerMedia Technologies Inc. в представлении не нуждается. Мы уже рассматривали такие модели как AverMedia TV Box 3 и пришедший ему на смену AVerTV Box 5 Live. Пришла пора познакомиться со старшей моделью.
Желающим предлагается ретроспектива материалов нашего сайта по этой теме.
- Внешние компьютерные TV-тюнеры — первая статья из нового цикла, теоретическая
- Внешний компьютерный TV-тюнер от «Мета-Дизайн» — вторая статья из цикла
- AverMedia TV Box 3 — внешний TV-тюнер с богатыми функциональными возможностями и оригинальным внешним видом
- Yuan iwatchTV — внешний TV-тюнер с высоким качеством изображения и хорошим deinterlace
- Внешний компьютерный TV-тюнер LiveView FlyTV-Box — заявлено много всего «вкусного», но все оказалось «сырое»
- Внешний компьютерный TV-тюнер GrandTec Grand TeleViewer PRO POP — качественное изображение и реально работающая функция «картинка в картинке»
- Внешний компьютерный тюнер-приставка GoTView TV BOX
- Greenwood PRO DVI — автономный TV-тюнер с DVI-выходом
- Greenwood TV POP 1280S — автономный TV-тюнер с поддержкой разрешения 1280×1024, встроенным динамиком и режимом «картинка-в-картинке»
- TV-тюнер AVerTV Box 5 Live — компактный автономный тюнер от AVerMedia Technologies Inc.
Комплект поставки
В оформлении коробки, в отличие от AVerTV Box 5 Live, отсутствует прозрачная вставка. Не скажу, что из-за этого упаковка смотрится хуже, скорее, наоборот, благодаря броскому сочетанию оранжевого и темно-синего. Не обошлось без трудностей перевода. Так, среди основных характеристик в левом нижнем углу присутствует загадочная надпись «Полупрозрачный кард в карде». Между тем, на правой стороне то же самое написано без таких забавных ошибок.
В коробке находится следующее:
- Тюнер
- Подставка для тюнера
- Пульт ДУ
- Кабель VGA — VGA
- Кабель для компонентного YCbCr и S-Video подключения
- Кабель для подключения к линейному входу звуковой карты
- Блок питания
- Руководство пользователя
- Шильдик с надписью «TV by AverMedia»
Конструкция и спецификации
От Box 5 эту модель отличают:
- Поддержка разрешения 1280×1024
- Поддержка A2/NICAM стерео
- Возможность компонентного YCbCr подключения внешних источников
- Многоканальный предварительный просмотр
- Функция «Кадр в кадре» с возможностью вывода полупрозрачного видеоокна.
- Таймер включения/отключения
Для стран Европы производителем заявлен телетекст, но то ли Россия к Европе не относится, то ли эта возможность пала жертвой адаптации под наш рынок.
Можно заметить, что дизайн тюнера ничем не отличается от Box 5. Размеры (158×113×24 мм) остались без изменения, таким образом, Box 9 также является одним из самых компактных автономных тюнеров.
Возможна как горизонтальная, так и вертикальная установка тюнера (подставка в комплекте имеется).
На передней панели по-прежнему находятся аудиовходы, композитный видеовход, разъем для подключения наушников, ИК-приемник и светодиодный индикатор активности тюнера. Реализация компонентного подключения привела к трансформации стандартного S-Video 4-pin в 7-pin разъем.
Задняя панель не изменилась, антенный коннектор (утопленный в корпус и удлиненный переходником), VGA-разъемы, аудиовход и аудиовыход остались на своих местах.
Разумеется, модельный ряд разрабатывался с учетом унификации производства. Тем не менее, новые возможности тюнера закономерно привели к некоторым изменениям в дизайне платы.
В Box 9 используется общий для всей линейки ВЧ-модуль Philips FQ1216 ME/I H-3.
Обработкой видео занимается процессор собственной разработки AV3003B.
Philips SAA7114H сменил 9-битный АЦП Philips SAA7118E от Philips Semiconductors с поддержкой компонентного YCbCr входа.
A2/NICAM стерео декодируется с помощью отдельного демодулятора/аудиодекодера Philips TDA9874AH, установленного на обратной стороне платы.
Осталось упомянуть 8-битный микроконтроллер от SyncMOS Technologies Inc.
и модуль памяти емкостью 2 МБ от ESMT.
Конфигурация тестового компьютера
- Процессор Athlon 64 3000+
- Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
- Видеокарта HIS Excalibur X800 Pro IceQ II
- Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
- Звуковая карта Creative Audigy 2 ZS
- TV- и FM-тюнер AVerTV Studio Model 307
- TV- и FM-тюнер Leadtek PVR2000
- Жесткий диск FUJITSU MPG3204AT E
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- Операционная система Windows XP Professional (SP1) ENG
При тестировании использовался монитор Samsung SyncMaster 797DF (CRT).

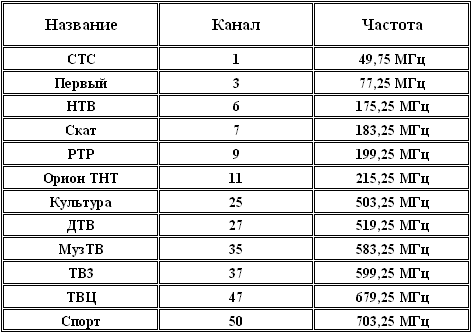

Список эфирных каналов при тестировании
Подключение
Типовая схема подключения.
Для осуществления компонентного YCbCr и S-Video подключения используется переходник 3 RCA + S-Video — 7-pin.
Отметим, что при компонентном подключении поддерживается только режим 480i.
Настройка
Управление тюнером и особенности настройки и сортировки каналов мы рассматривали в обзоре AVerTV Box 5 Live.
Алгоритм поиска по частоте позволяет настроить все каналы независимо от их качества.
В соответствующий пункт меню добавилось разрешение экрана 1280×1024.
Неприятным сюрпризом оказалась работа в этом разрешении только при частоте 60 Гц. При установке 75 Гц 1280×1024 блокируется.
То же самое наблюдается и при попытке увеличения частоты в этом разрешении.
Надо признать, что по этому параметру AVerTV Box 9 проигрывает Greenwood TV POP 1280S.
Опции стереозвука устанавливаются для каждого канала отдельно, в связи с чем, в настройках появился еще один пункт.
В Box 9 имеются часы и таймер включения/отключения. Отметим, что при отключении питания настройки времени сбрасываются.
«Кадр в кадре» (Picture In Picture)
Для реализации этой возможности на часть аналогового изображения с выхода видеокарты накладывается видео с тюнера.
«Кадр в кадре» вызывается кнопкой PIP на пульте дистанционного управления, кнопки PIP CH и PIP Pos. переключают режим работы клавиш управления громкостью и настройки каналов с выполнения своих непосредственных обязанностей на перемещение окна.
Повторное нажатие кнопки PIP приводит к тому, что выводимое изображение становится полупрозрачным.
Отметим, что при работе в этом режиме Box 9 обходится силами одного видеопроцессора.
Свои недостатки обнаружились и здесь. Работа PIP возможна только при частоте 60 Гц, установленной как на тюнере, так и на мониторе. Да и размер видеоокна фиксирован, в отличие от того же Greenwood TV POP 1280S. К тому же, при использовании кнопки AV/PC в этом режиме, при активации тюнера отсутствует звук до перехода в полноэкранный режим.
Многоканальный предварительный просмотр (Multi-channel preview)
Кнопка PREVIEW на пульте позволяет перейти в режим предварительного многооконного просмотра.
Матрица состоит из 12 ячеек и центрального окна большего размера. Аналогичная реализация Channel Surf встречалась нам в последней версии ПО, предназначенного для работы с тюнерами производства Compro Technology.
К сожалению, при работе этой функции по непонятным причинам отключается звук.
Качество
Видеотракт тюнера, по сравнению с Box 5, изменений не претерпел. Качество изображения находится на хорошем уровне. Работающий деинтерлейсинг вызывает некоторую «замыленность» картинки, с которой, впрочем, смириться гораздо легче, нежели с эффектом «расчески».
Как ни странно, при перемотке кассеты на видеомагнитофоне, подключенном к композитному разъему, наблюдался срыв синхронизации с выводом синего экрана. Возможно, это особенность нашего экземпляра, во всяком случае, Box 5 в тех же условиях работал абсолютно корректно.
Несмотря на несерьезный вид VGA-кабеля небольшого диаметра из комплекта поставки, к качеству картинки на мониторе претензий нет.
Пульт ДУ
Перед нами пульт ДУ, используемый в автономных тюнерах производства AverMedia со времен Box 3. Питание от двух батареек типоразмера ААА, имеющихся в комплекте поставки.
Отметим задействованные при использовании с Box 9 кнопки PIP, PIP CH, PIP Pos. и PREVIEW. Напомним, что с помощью кнопки PICTURE возможен быстрый доступ к разделу меню, отвечающему за настройки видеоизображения.
Выводы
Несмотря на невозможность работы функции «Кадр в кадре» и недоступное разрешение 1280×1024 при частоте 75 Гц, AVerTV Box 9 на данный момент является единственным доступным автономным тюнером с поддержкой декодирования стереозвука, в связи с чем и удостаивается награды нашего сайта за оригинальный дизайн.
Плюсы
- Хорошее качество изображения и звука
- Хорошая чувствительность
- Поддержка разрешения 1280×1024
- Декодирование A2/NICAM стерео
- Возможность компонентного YCbCr подключения внешних источников
- Настройка по частоте
- Возможность сортировки каналов
- Возможность индивидуальной настройки стандарта цветности и звука для каждого канала
- Деинтерлейсинг
- Таймер включения/отключения
- Многоканальный предварительный просмотр
- Функция «Кадр в кадре» с возможностью вывода полупрозрачного видеоокна.
- Русифицированное меню
- Компактный размер
Минусы
- Работа в разрешении 1280×1024 только при 60 Гц
- Работа функции «Кадр в кадре» только при 60 Гц
- Фиксированный размер видеоокна в режиме «Кадр в кадре»
- Отсутствие звука в режиме многоканального предварительного просмотра
- Срыв синхронизации при перемотке видеокассеты на подключенном видеомагнитофоне (возможно, это особенность нашего экземпляра)
На момент написания этого обзора AVerTV Box 9 имеет едва ли не самую высокую цену среди автономных тюнеров, доступных на российском рынке. При этом по некоторым параметрам он отстает от конкурентов, например, Greenwood TV POP 1280S может предложить работу в 1280×1024×75Гц и режим «картинка-в-картинке» с изменяемыми размерами видеоокна. Однако с учетом настройки каналов по частоте (особенно полезной в непростых условиях российского телевещания), индивидуальной установки стандарта цветности и звука для каждого канала и поддержки A2/NICAM, разница в цене для многих пользователей вряд ли покажется чрезмерной.
