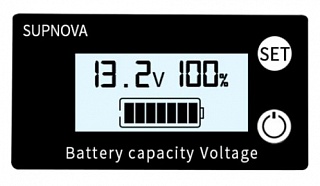

Индикатор уровня заряда аккумуляторов 8-100B SUPNOVA с сигнализацией и термодатчиком, белый
Максимум вход. напряжения, В: 100
Артикул: SN-AT White
Наличие: Примерный срок, при заказе сегодня:
В корзину |
3 месяца гарантии |
|
Подбор Доставка Оплата Скидки Сервис-центр |
Описание
Индикатор уровня заряда аккумуляторов SUPNOVA SN-AT предназначен для литиевых, свинцово-кислотных, LiFePo4 аккумуляторов с напряжением 8-100В.
Технические характеристики |
|
| Цвет дисплея | синий или белый |
| Диапазон измеряемого напряжения | 8-100В DC |
| Рабочий ток | <15 мА |
| Точность измерения | 1%±1 ед. |
| Скорость измерения | 2 раза в секунду |
| Размеры | 65*35*15 мм |
| Установочный размер | 58*28 мм |
Индикация:
В моделях с датчиком температуры короткое нажатие SET переключает индикацию между температурой и напряжением АКБ.
Настройка:
- Долго удерживайте кнопку SET чтобы зайти в меню настройки.
- Далее короткие нажатия SET для выбора пункта меню.
- Короткие нажатия кнопки Вкл/Выкл для перемещения по подпунктам.
- Далее короткие нажатия кнопки SET в подпунктах для настройки характеристики.
- Долгое SET после настройки — выход из меню.
Меню 1: Выберите тип батареи кнопкой:
- L-литиевая,
- P-свинцово-кислотная,
- F — LiFePO4.
Затем выберите количество ячеек для литиевых и «железных» батарей, и напряжение для свинцово-кислотных:
- L — от 2 до 25 ячеек
- P — 12, 24, 36, 48, 60,72,80 В
- F от 3 до 26 ячеек.
Меню 2: время выключения подсветки. 10, 30, 60 или 120 секунд. При этом выключаться она будет если функция выключения включена (выбираем ON)
Меню 3: Установка низкого и высокого напряжения.
Меню 4: Включение/выключение сигнализации по низкому напряжению. Только при наличии данной функции. Включить ON. И выставить Напряжение при котором будет звучать предупреждающий сигнал.
Меню 5: Калибровка. Например выбран аккумулятор с номиналом 12 Вольт. Необходимо подключить эталонное напряжение 12 Вольт, например стабилизированный блок питания. Для использования нужно зайти в это меню и нажать откалибровать. Используйте это меню при необходимости, когда есть эталонный источник напряжения
Меню 6: Выбор показывать температуру или нет. Только при наличии данной функции.
Вопросы и отзывы (6)
Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.
|
Александр Харлов |
|
Здравствуйте. Для Аккумуляторной батареи LEOCH серии DJM 12В 100,0 А*ч этот индикатор подойдет или посоветуете что то другое? |
|
Имя |
|
Ельняков Роман |
||
Здравствуйте, да подойдет. |
||
|
Имя |
|
Рашит |
|
Добрый день! Прошу ответить на несколько вопросов: 1) Можно ли удлинить провода до аккумулятора в моторном отсеке?; 2) Не выйдет ли из строя при запуске мотора?; 3) Можно ли демонтировать датчик температуры и перенести в моторный отсек к аккумулятору?; 4) Будет ли индикация при зарядке на автомобиле или от зарядного устройства?. Спасибо. |
|
Имя |
|
Рашит |
|
Товар в настоящее время проверен только на работоспособность на аккумуляторе 12 вольт от системы сигнализации. Понравилось, что цветное изображение. |
|
Имя |
|
Ельняков Роман |
||
Добрый день: |
||
|
Имя |
|
Гость |
|
Здравствуйте! Почему индикатор не работает от клемм аккумулятора. Аккумулятор рабочий,на автомобиле. Подключаю к блоку питания 12 вольт,дисплей загорается |
|
Имя |
|
Ельняков Роман |
||
Если подключаете правильно и дисплей не загорается, то он не исправен. |
||
|
Имя |
Максимум вход. напряжения, В: 100
Тип напряжения: постоянное
Тип индикации: цифровая
Исполнение: Встраиваемое
Тип: Индикатор АКБ
| Рабочий ток | <15 мА |
| Точность измерения | 1%±1 ед. |
| Скорость измерения | 2 раза в секунду |
| Размеры | 65*35*15 мм |
| Установочный размер | 58*28 мм |
Настройка:
В моделях с датчиком температуры короткое нажатие SET переключает между температурой и вольтметром.
Долго удерживайте SET чтобы зайти в меню настройки. Далее короткие нажатия SET для выбора пункта меню. Короткие нажатия М для перемещения по подпунктам. SET в подпунктах для настройки характеристики. Долгое SET после настройки — выход из меню.
Меню 1: Выберите тип батареи кнопкой. L-литиевая, P-свинцово-кислотная, F — LiFePO4.
Затем выберите количество ячеек для литиевых и «железных» батарей, и напряжение для свинцово-кислотных.
L — от 2 до 25 ячеек
P — 12, 24, 36, 48, 60,72,80 В
F от 3 до 26 ячеек.
Меню 2: время выключения подсветки. 10, 30, 60 или 120 секунд. При этом выключаться она будет если функция выключения включена (выбираем ON)
Меню 3: Установка низкого и высокого напряжения.
Меню 4: Включение/выключение сигнализации по низкому напряжению. Только при наличии данной функции. Включить ON. И выставить Напряжение при котором сигналить.
Меню 5: Калибровка. Например выбран аккумулятор 12В. Необходимо найти проверенное напряжение ровно 12В. Зайти в это меню и нажать откалибровать. Осторожнее с меню, чтобы потом не бегать и не искать лабораторный блок питания или конвертер.
Меню 6: Выбор показывать температуру или нет. Только при наличии данной функции.
Тем, кто уже успел купить USB тестер KCX-017, но как пользоваться им, ещё не разобрался, эта инструкция по настройке будет весьма кстати!
USB тестер KCX-017 питается прямо от USB порта! Измеряет не только напряжение и ток, но и количество «прошедшей» через него энергии!
Этот параметр отображается в мА/ч (как емкость аккумуляторов) и может записываться в любую из 10-ти ячеек памяти (на выбор пользователя)!
Настройка USB тестера KCX-017 может понадобится для очистки ячейки памяти — сброса количества мА/ч до нуля!
Номер текущей ячейки отображается в правом нижнем углу дисплея!
Переключение между ячейками KCX-017 возможно несколькими способами:
1. Войти в меню просмотра ячеек, сделав двойной клик по кнопке! При входе в этот режим экран USB тестера KCX-017 начинает мигать!
Дальше, нажимая на кнопку, коротким кликом выбрать нужную ячейку — переключаются они от 0 до 9 и т.д.
Выход их этого режима KCX-017 выполняется, как и вход, двойным кликом!
2. Переключение между ячейками со стиранием! Выполняется длинным нажатием кнопки! Используется, когда нужно начать измерение емкости с нуля!
Например, вы находитесь в ячейке №1, и хотите начать новое измерение емкости!
Просто нажмите кнопку USB тестера KCX-017 и удерживайте её, пока на напись ячейки измениться с 1 на 2!
Если в ячейке №2 было что-то записано, она очистится!
При напряжение питания ниже 4,7V, на экране KCX-017 мигает стрелочка «вниз», выше 5,3V — стрелочка «вверх», указывая, что напряжение USB порта значительно отличается от номинального!
Если USB тестер не работает, прежде всего проверьте качество монтажа! Разобрать устройство можно даже без отвертки — крепление корпуса на защелках!
Если на плате есть следы флюса, можете удалить их с помощью спирта!
В одном из экземпляров KCX-017 была обнаружена миниатюрная капелька припоя, приклеившаяся к защитному «стеклу» экрана (см. фото).
Прежде всего проверьте, нет ли замыканий между дорожками платы и выводами деталей! Посмотрите, надежно ли они припаяны!
Новая версия USB тестера KCX-017 собрана на микроконтроллере STM8S003F3P6, который имеет АЦП (аналого-цифровой преобразователь) разрядностью 10 бит!
Недорого купить USB тестер KCX-017 можно на Aliexpress —> LCD Micro USB Charger Battery Capacity Voltage Current Tester!
Shanghai Jiashen Technology Co.，Ltd.
JS-C33 general purpose programmable battery power display
SUMMARY:
This product is a universal instrument, the color LCD screen, with low power consumption,
long time switch, can display the battery voltage, temperature value (Selective assembly), alarm
(Selective assembly) can be used in a variety of lighting conditions. The default parameters for
lithium batteries, lead-acid batteries, lithium iron phosphate battery, Ni MH battery application
field; through the development of programming, can be applied to any battery, simple wiring,
convenient maintenance and disassembly using standard connector.
IMPORT FEATURES:
The patented product, neutral packaging production, with simple dustproof waterproof
surface, with full protection cover.
The color liquid crystal material, light clear display, display the soft night.
To customize the type of battery, suitable for lead-acid, lithium-ion batteries, lithium iron
phosphate, metal hydride battery.
To display the percentage of remaining battery power,voltage, temperature value.
The 10~100V wide input voltage,reverse protection.
The product can go to sleep after 10 seconds.
The low power red mark flashes to remind.
The installation is simple, with a buckle, without screws.
The buzzer alarm(Selective assembly).
detection of the battery temperature (Selective assembly).
The open programming mode
PARAMETER：
parameter
Product size
Installation size
Display size
Weight
Working voltage
Working voltage
Power waste
Voltage accuracy
Temperature accuracy
Sleep power
Beep volume
Working temperature
Shanghai Jiashen Technology Co.，Ltd.
Min
Typical
20
21
10
8
5
±0.1
±0.5
6
10
70
75
-10
25
2017-2017COPYRIGHT
Max
Unit
mm
mm
mm
22
g
100
V
50
V
6
mA
±0.5
%
±1
℃
12
uA
80
db
55
℃
JS-C33
Figure
61.5*33.5*13.5
58.5*28.5
36*19.5
Common
Special
LED ON
Selective assembly
20V
Selective assembly
Drok 200506 12V Емкость аккумулятора Voltage
Введение:
Это устройство представляет собой мультитестер, который можно использовать для контроля емкости батареи, об.tagе, температура. По умолчанию он используется для свинцово-кислотной батареи 12 В. Если необходимо изменить предустановленную настройку, чтобы применить ее к другому типу батареи, установите ее в строгом соответствии с инструкцией.
Технические характеристики:
| Параметр | минимальный | типичный | максимальная | Ед. изм | Значение |
| Рабочий объемtage |
10 |
100 |
V |
||
| Потребление в рабочем режиме |
8 |
10 |
mA |
Подсветка включена |
|
| Регулируемое время задержки | 10 | 120 | s | 10, 20, 30, 60,
120s регулируемый |
|
|
Потребление в спящем режиме |
15 |
20 |
uA |
20V |
|
| Voltage Точность | ± 0.1 | ± 0.5 | % | ||
| Температура
Точность |
± 0.5 |
± 1 |
|||
| Температура
Диапазон |
-19 | 80 | Цельсия | ||
| Диапазон температур |
-2.2 |
179 |
Фаренгейт | ||
| Рабочая температура |
-10 |
25 |
65 |
||
| Габаритный размер |
mm |
61.5 * 33.5 * 13.5 |
|||
| Установка размера | mm | 58.5 * 28.5 | |||
| Размер дисплея | mm | 33 * 16.5 |
Использование Инструкция:
- Подсоедините прилагаемый клеммный провод 1.25 к вилке на задней стороне устройства.
- Подключите красный провод к положительному аккумулятору, черный провод к отрицательному аккумулятору, убедитесь, что контакт прочный.
- Включите измеритель, он отобразит процент заряда батареи.tagе. томtagе и температура.
- Нажмите кнопку ВКЛ/ВЫКЛ, чтобы выключить счетчик. В выключенном состоянии нажмите кнопку ВКЛ/ВЫКЛ, чтобы разбудить счетчик. если установить задержку выключения, после включения счетчик автоматически выключится, когда будет достигнуто установленное время задержки.
- 7 полос батареи справа налево на дисплее показывают оставшуюся емкость батареи от низкой до высокой.
- Отображаемый объемtage значение — обнаруженный объемtage значение 10-100 В, внешний источник питания не требуется.
- Отображаемый процентtage — оставшаяся емкость батареи в процентахtag0
- Единица измерения температуры может переключаться между C и F. Обнаруженное значение температуры – это температура на измерителе.
- Когда батарея подключена к зарядному устройству или сильноточной нагрузке для разрядки, отображаемый параметр будет колебаться.
- Кнопка SET на задней стороне измерителя может использоваться для установки и изменения параметра.
- Если счетчик недостаточно точен для какого-то особого случая, он может установить верхний и нижний предел емкости батареи в режиме программирования 3 с помощью кнопки SET.
Войдите в режим программирования:
- При включенном состоянии нажмите и удерживайте кнопку SET в течение 2 секунд, чтобы войти в главное меню, как показано на рисунке 1:
- В главном меню есть 6 подменю 1-, 2-,34 5-,6
- После входа в главное меню нажмите SET, 6 подменю зациклятся.
- Функции 6 подменю:
- Отрегулируйте предустановленную спецификацию батареи, L для литиевой батареи. F для литий-железо-фосфатной батареи, P для свинцово-кислотной батареи
- Включить/выключить задержку выключения питания, диапазон времени задержки 10-120 секунд.
- Пользовательский процентtage верхний/нижний предел объемаtage
- Низкая громкостьtage ВКЛ/ВЫКЛ будильника (недоступно) и громкость будильника.tage настройка (недоступно)
- : Тревога по перегреву ВКЛ/ВЫКЛ (недоступно) и установка аварийной температуры (недоступна), единица измерения температуры «C/F».
- : Томtage Калибровка (требуется стандартная стабилизация 20 Вtagе источник питания)
- Нажмите кнопку ON/OFF, выберите подменю для входа. После завершения настройки нажмите и удерживайте кнопку SET, чтобы выйти.
- Все параметры подлежат последнему сохранению.
1 комплект предустановленных характеристик батареи
- В этом подменю можно настроить предустановленные характеристики батареи. Соответствующий код каждой спецификации батареи выглядит следующим образом:
- .Lдля литиевой батареи, следующий номер является серийным номером.
- Fдля литий-железо-фосфатных аккумуляторов следующий номер является серийным номером.
- P для свинцово-кислотной батареи, последующая цифра — это объемtagе значение.
- например, L3 представляет собой литиевую батарею 3-й серии, 4.2 В * 3 S = 12.6 В.
- L7 представляет литиевую батарею серии 7, 4.2 В 7S-29.4 В
- F4 представляет литий-железо-фосфатную батарею серии 4
- 3.2 В 4S12.8 В
- F8 представляет литий-железо-фосфатную батарею 8-й серии. 3.2 В 8S-25.6 В
- P12V представляет собой свинцово-кислотный аккумулятор на 12 В.
- P48V представляет собой свинцово-кислотный аккумулятор на 48 В.
Шаги настройки:
Нажмите и удерживайте кнопку SET, чтобы войти в подменю. 1 Нажмите кнопку ВКЛ/ВЫКЛ, на экране справа появится надпись Lon, как показано на рис. 2. Нажмите SET, чтобы переключиться между L/F/P, чтобы выбрать соответствующий код батареи, нажмите кнопку ON/OFF, чтобы войти. Если выбрать L/F, нажмите кнопку SET, чтобы настроить номер серии батареи, если выбрать P, нажмите кнопку SET, чтобы настроить громкость.tagе. После завершения настройки кода батареи нажмите и удерживайте кнопку ВКЛ/ВЫКЛ, чтобы сохранить и вернуться к последнему интерфейсу, нажмите и удерживайте кнопку SET, чтобы выйти и вернуться к основному рабочему интерфейсу.
Примечание: Если код батареи не соответствует прилагаемой спецификации батареи, процентtage значение будет неточным, и только объемtage значение и температура будут точными
Задержка выключения питания Включение/выключение и настройка времени задержки
- В этом подменю можно включить/отключить функцию задержки отключения питания и установить время задержки.
- После входа в подменю 2 экран отобразится, как на Рисунке 3.
- Слева находится индикатор включения/выключения функции задержки. ON = задержка включена, OFF задержка отключена.
- Правая сторона — время задержки. Доступное время задержки на выбор: 10 с/30 с/60 с/120 с.
Шаги настройки:
После входа в подменю 2- нажмите SET, чтобы переключить параметр. Нажмите кнопку ON/OFF, чтобы перенести бит; нажмите и удерживайте кнопку ВКЛ/ВЫКЛ, чтобы сохранить. Если не нужно устанавливать другие параметры, нажмите и удерживайте кнопку SET, чтобы выйти.
Примечание: Если функция задержки включена, по достижении установленного времени задержки измеритель автоматически отключится и перейдет в режим сверхнизкого энергопотребления.
Пользовательский верхний/нижний предел громкостиtagе процентовtage (Не рекомендуется для непрофессионалов)
- В этом подменю можно отрегулировать верхнюю/нижнюю громкость.tagе процентовtagе. После настройки измеритель можно использовать для батареи N-MH. топливная батарея и др.
- После входа в подменю 3 экран отобразится, как на Рисунке 4.
- Левая сторона соответствует объемуtage емкости батареи 0%, низкий уровень заряда батареиtage
- Правая сторона соответствует объемуtagЕмкость батареи 100%, полный объем батареиtage.
Шаги настройки:
После входа в подменю 3- нажмите SET, чтобы настроить установленную громкость.tage: нажмите кнопку ВКЛ/ВЫКЛ для переноса бита; нажмите и удерживайте кнопку ВКЛ/ВЫКЛ, чтобы сохранить. Если нет необходимости устанавливать другие параметры, нажмите и удерживайте кнопку SET, чтобы выйти.
Примечание:
- Если значение левой стороны установлено равным 1 ов, значение правой стороны установлено равным 20 В, то процентtage будет рассчитывать в соответствии с диапазоном 10В-20В.
- Верхний и нижний пределы не могут превышать рабочий объемtagе. Если верхний и нижний пределы совпадают или разница <1 В, данные не будут сохранены.
Калибровка
- В этом подменю можно откалибровать счетчик. Отображается как Рисунок-5.
- Перед входом в интерфейс калибровки укажите точную рабочую мощность 20 В для измерителя.
Чтобы избежать неправильной работы, чтобы войти в режим калибровки, необходимо долго нажимать кнопку ВКЛ/ВЫКЛ в состоянии 6; после входа он будет автоматически откалиброван. Если предоставленная мощность превышает
19-21В, данные не сохраняются.
Примечание: Перед входом в интерфейс калибровки убедитесь, что имеется источник питания с точным напряжением 20 В, в противном случае ошибка будет больше. После входа в интерфейс калибровки он будет автоматически откалиброван; после завершения калибровки он автоматически выйдет в рабочий интерфейс
Устранение общих неисправностей:
- Нет ответа после включения:
Проверьте правильность и надежность подключения положительной и отрицательной проводки. (Измерьте вход мультиметра, чтобы проверить, есть лиtage (10-100 В) и проверьте полярность.) - Отображает точный объемtage и температура, но неточная емкость батареи Убедитесь, что предустановленный код батареи соответствует используемому типу батареи. Если не совпадает, установите, следуя приведенной выше инструкции.
Размер:
Размер отверстия в панели:
