Биокамин своими руками пошаговая инструкция с фото для начинающих напольный

Созерцание живого огня завораживает. Всем известная пословица утверждает, что делать это можно бесконечно. Танец пламени успокаивает и умиротворяет, помогает собраться с мыслями. К сожалению, проживающим в многоквартирных домах такая роскошь практически недоступна.

Обустройство дровяного камина не каждому по карману. Хорошее решение – собрать биокамин своими руками, сэкономив при этом на покупке готовой конструкции. Если вы никогда не занимались подобной работой, наша статья станет хорошим подспорьем — здесь мы рассмотрели устройство и принцип работы биокамина, основные разновидности конструкции, что поможет определиться с оптимальной схемой для сборки самоделки.

А также привели подробную инструкцию по изготовлению камина своими руками, проиллюстрировав ее пошаговыми фото и дополнив полезными видеорекомендациями. Благодаря пошаговому разбору каждого этапа собрать биокамин сможет даже начинающий мастер.

Что такое биокамин?

Входящий в моду биокамин представляет собой декоративный источник открытого огня, работающий на так называемом биотопливе. Для безопасной эксплуатации устройство обрамляется порталом, задерживающим внутри себя пламя.

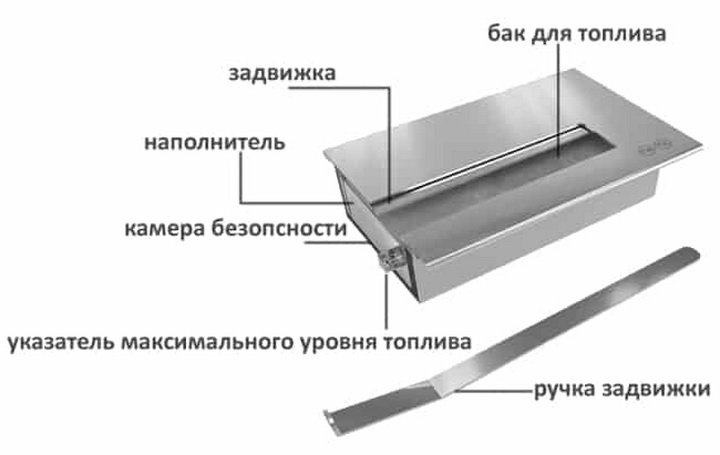

Конструктивно биокамин – это горелка, работающая на спиртовом топливе. Обязательный элемент устройства – топливный бак, в котором содержится достаточный для работы запас горючей жидкости.

В бак вставляется фитиль, по волокнам которого топливо поднимается к месту сгорания. Собственно горение осуществляется в специальной чаше, которая может иметь самую разную форму. Размеры биокаминов значительно разнятся.

Чтобы погасить пламя, достаточно накрыть горелку специальной заслонкой. Она перекроет доступ кислорода, без которого невозможен процесс горения. Заслонка обязательно должна быть в наличии для каждого устройства. Прибор может иметь несколько горелок.

Кроме того, некоторые горелки оснащаются форсунками. Это делает языки пламени максимально похожими на те, что образуются при горении дров в костре или камине.

Приборы очень удобны в использовании. Прежде всего, им не нужен дымоход. В процессе горения биотопливо окисляется до углекислого газа и водных паров. Отсутствие в горючей жидкости тяжелых примесей позволяет ей сгорать полностью, без образования сажи, копоти и летучих токсичных веществ.

Поэтому отведения дыма (а он и не образуется) не требуется. Благодаря этому биокамин можно устанавливать в любой точке помещения.

Ему не нужна жаропрочная обвязка пола или отдельный фундамент. Специальное разрешение на его монтаж тоже не требуется. Единственное, что нужно учесть при выборе места под установку биокамина, — это возможность проветривания комнаты или наличие эффективной вентиляции. Это необходимо, поскольку при горении используется кислород, количество которого должно постоянно пополняться.

Биокамины не только декоративны, но и функциональны. В отличие от традиционных каминов, где большая часть тепла «уходит» в дымоход, устройства полностью отдают свое тепло в помещение. Безусловно, использовать такой прибор как отопительный не получится, но обогреть какую-то зону в помещении он сможет. Биокамины полностью безопасны при условии грамотной эксплуатации.

Промышленность выпускает максимально комфортные в использовании модели, оснащенные электронным управлением. Ими можно управлять с пульта или посредством Wi-Fi. В последнем случае вполне возможно интеграция устройства в систему «Умный дом», удаленное управление им с телефона или с планшета. Понятно, что стоимость автоматических биокаминов на порядок выше, чем у обычных.

При этом стандартные модели можно считать «вечными», поскольку конструктивно они предельно просты и ломаться в них нечему, тогда как напичканные электроникой приборы вполне могут выйти из строя.

Главным недостатком биокаминов считается их высокая стоимость. Достаточно дорогой будет и эксплуатация устройств, поскольку для их работы требуется только специальное топливо. Заменить его на дешевый аналог не получится.

Состав и особенности биотоплива

Часть «био» в слове «биотопливо» поясняет, что для изготовления этого вещества используется только натуральное возобновляемое сырье. Поэтому оно полностью экологично и биоразлагаемо.

Основными компонентами, использующимися для производства такого топлива, являются травянистые и зерновые культуры, содержащие большие количества крахмала и сахара. Так, лучшим сырьем считаются кукуруза и тростник.

Из них производят биоэтанол или разновидность спирта. Это бесцветная жидкость, она не имеет никакого запаха. При необходимости им можно заменять бензин, правда, стоимость такого заменителя намного выше. При горении чистый биоэтанол разлагается на воду в виде паров и углекислый газ.

Таким образом удается даже увлажнять воздух в помещении, где установлен биокамин. Горит вещество с образованием синего «газового» пламени.

Это чисто эстетический недостаток, который мешает все же наслаждаться видом открытого огня. Традиционный камин дает пламя желто-оранжевого цвета, что является своеобразным эталоном. Для устранения этого недостатка в биотопливо вводятся добавки, изменяющие цвет пламени.

Таким образом традиционный состав горючей жидкости такой:

• биоэтанол – около 95%;
• метилэтилкетон, денатурирующее вещество – порядка 1%;
• дистиллированная вода – около 4%.

Помимо этого в состав топлива добавляют кристаллический битрекс. Этот порошок имеет чрезвычайно горький вкус и предназначен для предотвращения употребления спиртового биотоплива в качестве алкоголя. Выпускается биотопливо разных марок, состав его может несколько варьироваться, но в целом не меняется. Понятно, что стоимость такого горючего достаточно велика.

Расход топлива зависит от количества горелок и мощности биокамина. В среднем на 2-3 часовую работу отопительного блока с мощностью порядка 4 кВт в час уходит около литра горючей жидкости. В целом эксплуатация биокамина получается достаточно затратной, поэтому домашние умельцы стараются найти более дешевый аналог топлива. Такой вариант есть и он жизнеспособен.

Чтобы не случилось неприятности, нужно приобретать для самодельного топлива только высококачественные компоненты. Не нужно забывать, что биокамин не имеет дымоотвода, и все продукты сгорания немедленно попадают непосредственно в комнату.

Если в составе горючего будут присутствовать токсичные вещества, а это не редкость для низкокачественных спиртосодержащих составов, они окажутся в помещении. Это грозит самыми неприятными последствиями. Рекомендуем ознакомиться с лучшими марками биотоплива.

Поэтому не рекомендуется изготавливать топливо для биокамина самостоятельно. Однако, если очень хочется поэкспериментировать, самый безопасный рецепт такой. Берется чистый медицинский спирт. Его нужно приобрести в аптеке.

Для окрашивания пламени в него добавляют бензин высшей степени очистки, который используют для заправки зажигалок («Калоша»).

Жидкости отмеряются и смешиваются. Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива приведена здесь.

Важно помнить, что полученное топливо не подлежит хранению, поскольку смесь бензина и спирта будет расслаиваться. Ее следует готовить перед употреблением и хорошенько взбалтывать для лучшего перемешивания.

Какими бывают биокамины?

Биокамины выпускаются в самых разных вариантах. В зависимости от места установки различают четыре основных разновидности прибора.

Вид #1 — настенные устройства

Такие биокамины представляют собой плоскую вытянутую конструкцию, которую закрепляют на стене. Переднюю часть устройства в целях безопасности закрывают прозрачным стеклом. Так же оформляют и боковые стенки. Заднюю стенку выполняют из огнеупорного материала( обычно из металла) и декорируют.

Конструкция проста в монтаже. Она навешивается на установленные в стене крепежи. Устройство полностью безопасно в эксплуатации, поскольку в процессе горения задняя стенка и дно корпуса слабо нагреваются. Они не могут стать причиной пожара или вызвать ожог у случайно дотронувшегося до них человека.

Вид #2 — напольные биокамины

Конструкция устанавливается на пол или небольшой подиум. Ее дно сильно не нагревается, поэтому можно поставить такой прибор на любую подходящую ровную поверхность. Форма и размеры могут быть самые разные.

Главное достоинство устройства – мобильность. При желании его можно легко переставить на другое место. При помощи напольных приборов можно кратковременно отапливать часть помещения.

Вид #3 — настольные устройства

Они представляют собой компактные разновидности напольных моделей.  Размещаются на полках, столах или специальных подставках, поэтому имеют небольшие размеры.

Возможно, их сложно считать полноценными каминами, поскольку они достаточно компактны, зато приборы мобильны. Их легко переносить с места на место. Они функциональны и очень удобны в использовании.

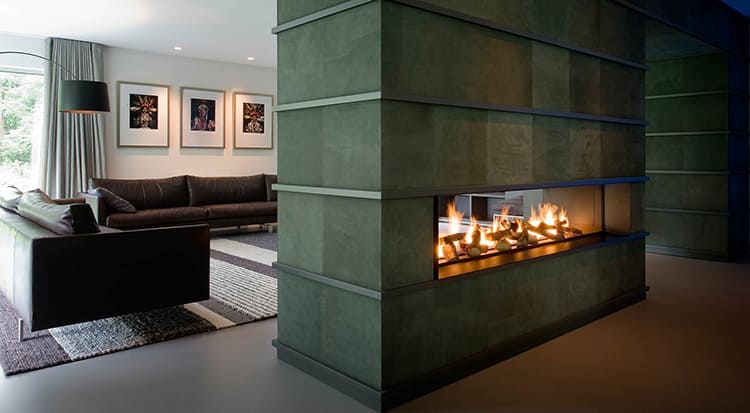

Вид #4 — встраиваемые конструкции

Очень органично смотрятся встраиваемые биокамины. Такие приборы монтируются в специально подготовленную для этого нишу в стене. Различают устройства, передняя стенка которых смотрится как продолжение стены. Они доступны для обзора только с одной стороны.

Выпускаются биокамины-«фонарики». Они имеют выпуклую или многогранную переднюю стенку. Такие устройства немного «выступают» из стены, что делает их очень необычными и привлекательными. Установить встраиваемый биокамин намного сложнее, чем настенный.

Выбирать место для него нужно очень внимательно, перемещение прибора будет очень хлопотным и трудоемким.

У нас на сайте есть другая статья, где более подробно рассмотрены разновидности каминов на биотопливе и принцип их действия.

Инструкция по изготовлению компактной модели

Учитывая, что стоимость таких устройств достаточно высока, многим умельцам интересно, как самостоятельно сделать биокамин для комнаты.

Это достаточно простая задача, особенно, если изготавливать компактную настольную или напольную модель. Ее условно можно разделить на две составляющих: топливный бак и стеклянный корпус. В качестве второго можно использовать старый аквариум без дна.

Для работы нам потребуются такие материалы:

• металлическая коробка, которая будет использована в качестве основания;
• резервуар из металла для топливного бака;
• шнурок для фитиля;
• лист стекла, если нет аквариума;
• силиконовый герметик;
• металлическая сетка;
• некрупная галька.

Из инструментов нужно подготовить стеклорез, ножницы.

Приступаем к работе и начинаем с корпуса. Он будет представлять собой параллелепипед или куб без крышки и дна. Определяем размеры будущей конструкции и, соответственно, длину и ширину ее стенок. Лист стекла укладываем на ровную горизонтальную поверхность, моем и обезжириваем.

Прикладываем к линии будущего отреза линейку и прижимаем ее к листу. Чтобы линейка не соскользнула, на нее можно приклеить лейкопластырь.

Берем алмазный стеклорез, ставим его на лист и ведем по направлению от себя без сильного нажима. Линия отреза должна быть бесцветной и тонкой. Если по какой-то причине полученная линия нам не понравилась, обводить ее категорически нельзя. Следует отступить 1 мм и провести новую линию. Выполнив рез, сдвигаем стекло к краю основания так, чтобы он совпал с линией отреза.

Осторожно простукиваем головкой инструмента линию отреза, затем осторожным, но точным движением отламываем оставшееся на весу стекло. Таким способом вырезаем все четыре детали нужного размера.

Теперь их нужно склеить между собой силиконовым герметиком. Для этого обильно промазываем боковые края деталей и соединяем их. Даем герметику высохнуть. Для этого фиксируем получившуюся конструкцию между какими-либо неподвижными предметами и оставляем на сутки в таком положении.

Просохший корпус очищаем от излишков герметика. Это удобно будет сделать лезвием. Приступаем к изготовлению основания биокамина. Это должен быть короб из металла, соответствующий по размерам стеклянному корпусу.

Последний должен легко и надежно устанавливаться на металлическое основание. Внутрь основания так же должна устанавливаться металлическая банка, которая выступит в роли топливного бака.

Желательно, чтобы объем резервуара был достаточно большим, чтобы не пришлось слишком часто заправлять биокамин. Банка устанавливается в центр конструкции. Из прочной металлической сетки вырезается деталь, размер которой совпадает с основанием. Она укладывается поверх топливного бака и закрепляется по краям основания.

Из подготовленного шнура делаем фитиль и опускаем его в резервуар с горючим. Виды самодельных горелок для биокамина и инструкции по их изготовлению рассмотрены в другой нашей статье.

Гальку или любые другие камни укладываем поверх сетки так, чтобы они полностью ее закрыли. Камни будут выполнять не только декоративную функцию. Они частично отведут тепло, которое будет передаваться от горелки на металлическую сетку.

Таким образом можно уберечь стекло от растрескивания. Теперь можно поставить стеклянный корпус на место. Компактный биокамин готов к использованию.

Инструктаж по сборке большого биокамина

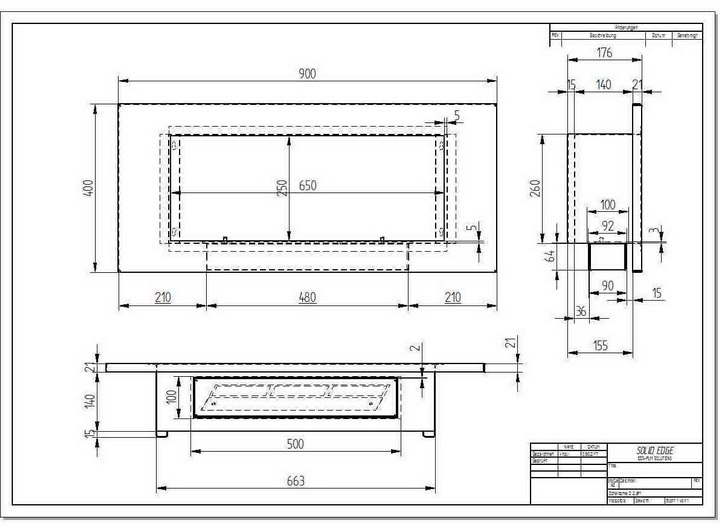

Если нужно сделать биокамин большого размера, самым сложным будет изготовление топливного бачка. Проще всего приобрести готовый элемент в специализированном магазине.

Если же предполагается сделать бачок самостоятельно, нужно взять лист металла толщиной более 3 мм. Это должна быть нержавеющая сталь, иначе при горении возможные нежелательные химические реакции и даже появление токсичных испарений.

Собственно бачок должен состоять из двух отсеков. Нижний предназначен для заливки топлива. В верхнем отсеке сгорают пары горючей жидкости. Между этими отделениями должна находиться разделяющая пластина с отверстиями, благодаря которым пары попадают в зону горения. Форма бака может быть разной, это зависит от модели камина.

Наиболее востребованный вариант – топливный бак в форме параллелепипеда с узким верхним отсеком.

Проще изготовить цилиндрический бачок. Для этого можно взять обычную кружку и накрыть ее вырезанной по размеру крышкой из мелкоячеистой металлической сетки. Через сетку можно будет заливать топливо, что достаточно удобно.

Определившись с топливным баком, можно приступать к изготовлению биокамина. Выполним напольную модель с двумя стеклянными экранами. Для работы нужно приготовить огнестойкое стекло для экранов, топливный бак в форме параллелепипеда, шайбы, болты и силиконовые прокладки для стекла, пластиковые или металлические ножки.

Кроме того, для изготовления основания нам потребуется толстая фанера либо гипсокартон, саморезы и бруски из дерева 40х30 мм.

Начинаем с основания. Размечаем лист фанеры и аккуратно выпиливаем из него боковые части короба-основания и верхнюю панель. Нижнюю часть короба мы делать не будем.

Во-первых, ее присутствие значительно утяжелит конструкцию. Во-вторых, без нее закреплять стеклянные листы будет намного удобнее. Готовим два отрезка из деревянного бруска, на которые будет закрепляться фанера.

На выпиленной из фанеры панели намечаем место, где будет закреплен топливный бак. Вырезаем необходимое посадочное отверстие под резервуар. Теперь собираем каркас и закрепляем на нем верхнюю панель. Края конструкции хорошо обрабатываем.

Если мы использовали не фанеру, а гипсокартон, его края необходимо обработать шпатлевкой. Декорируем получившееся основание любым подходящим способом: красим, покрываем лаком и т.п.

Готовим стеклянные панели. Сначала вырезаем две детали нужного размера. В каждой из них нужно просверлить отверстия под декоративные крепежи. Это довольно сложно, поскольку при малейшей ошибке стекло может треснуть. Если нет опыта таких работ, лучше доверить процесс опытному мастеру с набором специальных инструментов. На боковых стенках основания тоже сверлятся отверстия под крепежи.

Теперь закрепляем стеклянный экран на основании. Для этого пропускаем через стекло болт, не забываем надеть силиконовую прокладку, чтобы не повредить стекло. Пропускаем болт через основание, надеваем шайбу и закручиваем гайку. Делать это нужно предельно осторожно, не прикладывая чрезмерных усилий, иначе стекло может растрескаться. Таким образом устанавливаем оба стеклянных экрана.

На нижнюю часть стеклянного листа нужно поставить ножки. Для этого вкладываем в детали резиновые прокладки и ставим их на место. Проверяем правильность установки ножек. Биокамин должен стоять ровно, не качаться.

Используя подготовленное отверстие, монтируем топливный бак и надежно закрепляем его. Конструкция почти готова. Осталось декорировать ее камнями или керамическими поленьями, если это необходимо.

Выводы и полезное видео по теме

Делаем миниатюрный настольный биокамин:

Автоматический биокамин — что это такое:

Процесс изготовления биокамина:

Биокамин подарит вашему дому особую атмосферу. Чтобы наслаждаться танцем живого огня в любое время, достаточно собрать простую конструкцию.

Важно не забывать о правилах безопасности: не использовать топливо непонятного происхождения, не оставлять огонь без присмотра, не заливать топливо в неостывшее устройство и не забывать регулярно проветривать комнату, в которой работает биокамин.

Вы дополнили интерьер собственноручно изготовленным биокамином? Может у вас есть дополнения или полезные советы по сборке? Или вы заметили неточности в предложенном нами материале? Напишите нам об этом, поделитесь фотографиями своей самоделки — ваш опыт вдохновит на творчество других пользователей.

Биокамин – современная замена дровяным каминам с возможностью установки в квартире или офисе. Преимуществ у биокаминов масса: нет необходимости в монтаже дымохода и заготовки поленьев, компактность, возможность лицезреть живое пламя, простота обслуживания, экологичность, безопасность, эстетичный внешний вид, отсутствие копоти и сажи.

Но стоит такое удовольствие весьма недешево. Мы предлагаем вам сделать биокамин своими руками, это действительно просто, не займет у вас много времени и существенно сэкономит ваш бюджет!

Биокамины не рекомендуется использовать в ванных комнатах и помещениях с площадью менее шестнадцати метров (на каждую горелку).

Для розжига биокаминов использую специальные зажигалки.

Спички и газеты применять для этой цели небезопасно.

Типы биокаминов

Прежде, чем заняться изготовлением биокамина, необходимо определиться с его типом (местоположением в помещении).

1. Настольные – миниатюрная имитация каминов. Пламя сгорает за защитным стеклянным экраном. Формы и дизайн очень разнообразны.
2. Настенные биокамины производят из металла, передняя часть также защищена стеклом. Размер обычно не превышает метра.
3. Напольные биокамины могут имитировать классические дровяные или быть нестандартной формы. Располагают такие биокамины в нишах на полу, в углах помещения (в том числе встраивая в угол).

Количество горелок (топливных блоков) в биокаминах может быть самое разное: от одной до пяти или десяти штук в зависимости от размера. А с учетом того, что вы собрались все делать своими руками — вы сами можете определять необходимое количество горелок и мощность каждого отдельного блока!

Тип топлива, которое можно использовать в биокамине:

• биоэтанол
• гелеобразное.

Второе менее удачное, так как остаются продукты сгорания.

Объем топливного блока может быть самый разный, рекомендуется каждый отдельный блок делать не менее 60 мл и не более 5 л.

Управление камином может быть:

1. ручное (интенсивность пламени управляется вручную, задвижкой);
2. автоматизированное (дистанционно при помощи пульта управления).

Видео — Автоматика для управления горением Jotul ERS

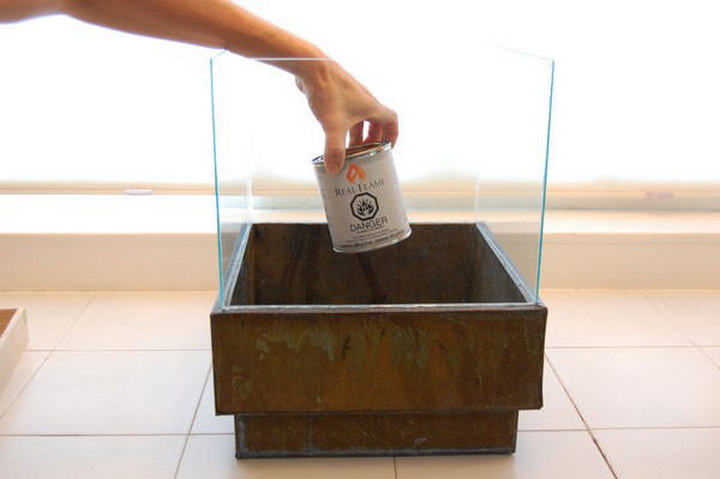

Делаем настольный биокамин своими руками

Миниатюрный камин собирается вручную из недорогих  материалов в течение нескольких часов. Наиболее простая форма – с квадратным или прямоугольным основанием.

Материалы для работы:

• стекло;
• стеклорез;
• герметик силиконовый для склейки стекол;
• сетка из нержавеющей стали;
• стальная коробка под основание камина;
• фитиль (шнур);
• биоэтанол (горючее);
• металлический стакан – емкость под горючее;
• жаростойкие камни и негорючие композиционные материалы.

Пошаговая инструкция:

1.Производим расчет.

От горелки до боковых стекол расстояние должно быть более 15 см. Такое же расстояние принимают и в том случае, если горелок две и более. Количество горелок не более, чем 1 шт. на каждые 16 м² помещения.

2.Согласно размерам ящика и расчетам вырезаем 4 прямоугольных стекла.При помощи силиконового герметика соединяем стекла между собой. Закрепляем результат подпорками и оставляем на сутки до полного высыхания.

3.Наливаем в металлический стакан горючее и устанавливаем на дно металлической коробки (если горелок более одной, то стаканы устанавливают с расстоянием 15 см друг от друга).

4. Из металлической сетки (ножницами по металлу) вырезаем 1-2 прямоугольника, соответствующих размеру ящика. Укладываем их. Для надежности можно прихватить углы сваркой.

5. Из металлической сетки (ножницами по металлу) вырезаем 1-2 прямоугольника, соответствующих размеру ящика. Укладываем их. Для надежности можно прихватить углы сваркой.

6.Скручиваем фитиль, помещаем его в стакан. Наливаем биоэтанол.

7.Декорируем сетку жаропрочными камнями, керамическими поленьями и другими негорючими материалами. Присутствующие камни дополнительно будут распределять тепло от горелки по всей площади будущего биокамина.

8.Устанавливаем просохшие стекла на коробку, предварительно счистив со швов проступивший силикон.

Окрашивать и оклеивать ящик снаружи и, тем более, изнутри нельзя, так как краска может не только выделять при нагревании ядовитые пары, но и загореться.

Можно упростить задачу и использовать только два стекла, установленных параллельно друг другу. Их не придется склеивать герметиком между собой, но необходимо будет старательно закрепить их в металлическом ящике строго вертикально.

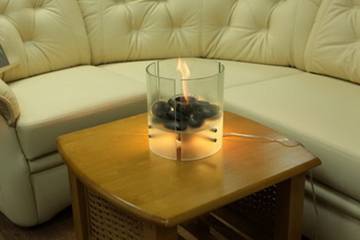

При наличии колбы с круглым сечением, можно сделать биокамин в форме стакана.

Для работы понадобятся:

• стеклянная колба без дна (диаметр не менее 30 см);
• глиняное кашпо или металлическая круглая банка с толстыми стенками (размер должен соответствовать размеру колбы);
• жаропрочные галька или песок;
• металлическая сетка;
• ножницы по металлу;
• металлический стакан под горелку, фитиль, топливо.

Порядок сборки камина:

• устанавливаем стеклянную колбу в кашпо;
• в центр помещаем собранную горелку (стакан с топливом и фитилем);
• вокруг горелки засыпаем мелкие камешки или песок;
• накрываем горелку двумя слоями металлической сетки, обрезанной по диаметру кашпо (применяя ножницы по металлу);
• на сетку укладываем слой жаропрочных декоративных камней или других элементов.

Напольный биокамин

Если маленький портативный биокамин не внушает вам доверия, а место в помещении позволяет обзавестись пристенным или угловым аналогом дровяного камина приличных габаритов — рекомендуем вам сделать нишу для биокамина из гипсокартона, для этого следуйте этой инструкции:

Материалы для работы:

• гипсокартон (негорючий);
• металлический профиль (направляющие и стоечные профили);
• керамическая плитка для отделки топки;
• саморезы по металлу и саморезы с потайной головкой, дюбель-гвозди, клей для плитки (термоустойчивый), изоляционные материалы, шпатлевка, уровень строительный, рулетка, шуруповерт, ножницы по металлу, нож для резки гипсокартона;
• материал для будущей каминной полки;
• декоративные элементы для украшения напольного биокамина.

Этапы сборки камина:

• Определяемся с местоположением конструкции и на бумаге в клетку рисуем эскиз будущей конструкции (соблюдая пропорции и помечая размеры).
• Сборка каркаса
• на пол и на стену наносим разметку;
• по этой разметке крепим направляющие профили (предварительно обрезанные на необходимую длину);
• в направляющие профили вставляем стоечные, прикручиваем их саморезами;
• вертикальность проверяем отвесом;
• к стене профили крепим на дюбель-гвозди;
• стойки для надежности конструкции скрепляем перемычками;
• если камин имеет дугообразные линии, профиль надрезаем ножницами по металлу и сгибаем согласно чертежу;
• в стенки конструкции прокладываем изоляционный материал (например, спрессованную базальтовую вату).

Обшивка биокамина

Н листах гипсокартона чертим разметку и при помощи ножа производим резку (делаем надрез с одной стороны и надламываем лист гипсокартона). Саморезы вкручиваем через каждые 10-15 см, слегка утапливая их. Наносим гипсовую шпаклевку.

Стены и дно топки отделываем керамической плиткой (используя термоклей). На дне топки обязательно нужно оставить углубление, в которое впоследствии будет установлена горелка.

Затираем швы. Приступаем к монтажу каминной полки и декоративных элементов (пилястры, лепнина, отделочные камни, керамическая плитка, мозаика, деревянные элементы). Внутрь камина можно положить жаропрочные камни и искусственные поленья, которые придадут биокамину эстетичности.

Для дополнительной защиты желательно установить каминную решетку из жаропрочного стекла или кованную.

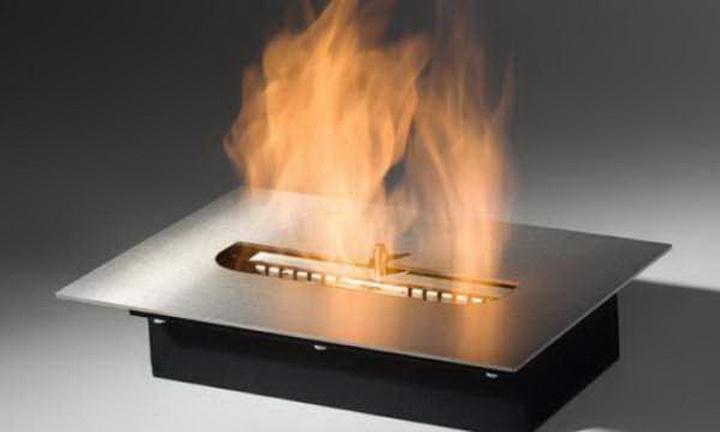

Горелки для биокамина

Суть биокамина в сжигании биотоплива в специальной горелке. Самая простая из них – металлический стакан с фитилем. Но контролировать пламя в такой горелке невозможно. Моно приобрести заводской вариант, но цена составит от четырех до шестидесяти тысяч рублей и выше. Сделать своими руками ее гораздо дешевле.

Видео — горелка для биокамина своими руками

Топливный блок с задвижкой

Для такой горелки используется листовой металл. Его вырезают болгаркой или ножницами по металлу, скрепляют сваркой. Внутри горелки может быть одна камера или две, соединенных перфорацией. Иногда внутрь кладут минеральную вату. В этом случае происходит горение не самого топлива, а его паров.

Видео: Как работает биокамин от тм Wild Flame

Биокамины для жилища своими руками — инструкции по изготовлению

1 Что такое биокамин

Биокамин — это усовершенствованный вариант дровяных каминов, который работает на особом топливе и не выделяет сажи и дыма

Биокамин, или экокамин — это усовершенствованный вариант дровяных каминов. Первые намёки на него появились в древности, когда такие установки представляли собой ёмкость с маслом и горящим фитилём. Несмотря на развитие науки и техники, принцип действия современных биокаминов остался прежним. Правда, сегодня они работают на особом жидком топливе, которое является смесью этанола с другими веществами. В процессе горения оно не выделяет дыма и золы, но всё же сжигает кислород. Из-за этого появляется необходимость периодически проветривать помещения, в которых они стоят. И пожалуй, это их единственный существенный недостаток.

Различают несколько видов биокаминов, которые устроены одинаково и состоят из одних и тех же элементов:

• Отопительный блок — его функцию может выполнять обычная горелка или топливный бак с задвижкой, позволяющей регулировать интенсивность пламени. Производится он из металла или нержавеющей стали достаточной толщины, которая защитит изделие от деформации под воздействием высокой температуры и продлит срок его эксплуатации. Объём топливного бака колеблется в пределах 60 мл — 5 л.
• Корпус — он зависит от дизайна биокамина и может приобретать форму любой геометрической фигуры либо его можно стилизовать под журнальный столик, полку, канделябр. Бывает открытым или закрытым.
• Декоративные элементы — они предназначены для украшения и изготавливаются из огнеупорных материалов. Чаще всего это камни для горелок всех размеров и цветов, керамические поленья, щипцы, кочерга, кованые решётки и другой антураж обычных каминов.

к меню ↑

2 Основные особенности

Перед тем как приступить к сборке и сделать топливный бак для биокамина, рекомендуется ознакомиться с основными требованиями и особенностями, применяемыми к нему:

Конструктивные особенности	Описания и характеристики
Высокое качество	При выполнении сборки своими руками, отдавайте предпочтение высокопрочным, качественным и огнеупорным материалам. Как вариант можно использовать нержавеющую сталь. Топливный блок, изготовленный из данного материала, прослужит вам не один год и не потребует доработки или замены.
Оптимальное соотношение	Топливный блок биокамина должен иметь достаточную толщину каждого элемента и стенки. Так, при воздействии высоких температур, сильного нагрева, а также при резком перепаде температур, материал не будет разрушаться, портится, плавится и деформироваться.
Внешний вид	Топливный блок биокамина своими руками не должен содержать на своей поверхности различных повреждений, деформаций, царапин или сколов. Каждый элемент надёжно закрепляется и прикручивается к топливному баку на специальные крепежи, подходящую фурнитуру.

Совет: так как сталь и любые другие огнеупорные материалы склонны к сильному нагреву в процессе эксплуатации, их внутреннюю поверхность перед началом использования рекомендуется хорошо изолировать. Это сделает их безопасными и позволит устанавливать в домах и квартирах, в которых есть маленькие дети. Поскольку биоэтанол горит, пламя также рекомендуется заключить в высокую стеклянную рамку, огороженную с нескольких сторон.

к меню ↑

3 Область применения

В камине с такими характеристиками используется открытый огонь, возникающий от сгорания экологически чистого материала, обычно им выступает этиловый спирт особой очистки. Если при сгорании дров или угля должен появляться углекислый газ, который непременно нужно отводить из дома, то с биотопливом это не происходит: оно сгорает полностью без вредных для человека соединений.

Как известно из физики еще со школы, чтобы поддерживать процесс горения нужен кислород, который забирается из пространства жилого помещения: становиться душно и трудно дышать. Всеми этими признаками не наделен биокамин, ему необходимо минимальное количество воздуха для поддержания пламени в горелке.

Дымоходная многоуровневая система – обязательная составляющая любого обогревательного элемента на природном топливе. Для нашего устройства он не нужен, поскольку дыма, как такового, просто не образуется.

Область применения – украшение интерьеров больших и маленьких квартир, коттеджей и дач, офисов и зала для приема почетных гостей.

Еще совсем недавно его использовали в целях обогрева там, где в целях противопожарной безопасности было запрещено использовать другие нагревательные конструкции.

Но с тех пор прошло много времени, и в наши дни – биокамин предмет декора не только изысканного, но самого простого интерьера. И многие дизайнеры смело утверждают, что он отлично подойдет практически для любого оформления.

Если пол помещения перегружен мебелью, то настенный вариант может исправить эту ошибку, и обеспечить уютную атмосферу домашнего очага. Не следует думать, что его невозможно использовать по прямому назначению – обогреву, он, правда не так интенсивно, но все-таки нагревает окружающий воздух.

Есть и такие конструкции, которые снабжены колесиками, а это удобно, если он нужен только на некоторое время: выдвинуть на середину квартиры, сесть на ковер или низкую кушетку, и любоваться неспешным пламенем. Его легко передвинуть или убрать, а в случае необходимости – выдвинуть.

к меню ↑

4 Общие сведения

Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.

к меню ↑

4.1 Устройство биокамина

Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:

1. Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
2. Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
3. Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.



к меню ↑

4.2 Разновидности изделий

Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

Декоративные настольные биокамины безопасны в использовании

Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.

Настенные биокамины подойдут для любого богатого и статусного помещения

Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.

Напольный – самый распространенный вид биокамина

Все эти устройства могут быть установлены в обычной квартире многоэтажного дома. Исключение составляют только габаритные изделия, которые займут много свободного пространства и затруднят перемещение по комнате.

к меню ↑

4.3 Преимущества и недостатки

Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.



К преимуществам биокаминов можно отнести такие:

1. Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.
2. Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.
3. Безопасность. При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму.


   Биокамины безопасны для детей и животных

4. Экологичность. Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу. Кроме этого, в процессе эксплуатации не образуется дым или сажа.
5. Простота обслуживания. Управлять биокамином сможет даже ребёнок. Для этого не нужно знать особенностей конструкции, а достаточно просто изучить предоставленную инструкцию.
6. Дополнительное увлажнение воздуха. Эта полезная функция основывается на выделении углекислого газа и водяного пара.

К отрицательным характеристикам относят:

1. Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
2. Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
3. Высокая стоимость устройства.



к меню ↑

5 Виды биокаминов

В зависимости от предполагаемого места установки, конструктивного исполнения и габаритов выделяют следующие виды биокаминов.

к меню ↑

5.1 Напольные

Такая декоративная конструкция отличается тем, что может быть выполнена в любой форме и размере. В этом плане нет чётких ограничений, и внешний вид изделия зависит только от фантазии автора. Корпус может быть выполнен практически из любого доступного материала, а отопительный блок — только из металла.

Для работы нужно купить:

• негорючий гипсокартон;
• отопительный блок;
• металлический профиль;
• саморезы по металлу;
• шуруповёрт, нож для резки гипсокартона, ножницы по металлу;
• шпатлёвка и термоустойчивый клей;
• керамическая плитка;
• затирка;
• строительный уровень;
• дерево для оборудования каминной полки;
• материалы для изоляции.

Составьте схематический план будущего биокамина. Не помешает также составить список того, что вам понадобиться в процессе работы.

Перед началом работы необходимо определиться с габаритами будущего изделия и местом его расположения в квартире. Важно обеспечить требуемые условия для безопасности конструкции.

Делается напольный биокамин с соблюдением такой последовательности действий:

1. По предварительно выполненной схеме разметки прикрепляются направляющие профили.
2. В них вставляются и закрепляются саморезами стоечные детали.
3. Профили прикрепляются к стене для большей жёсткости конструкции.
4. В стенки заготовки укладывается спрессованная вата, которая выполняет роль изоляционного материала.
5. На листы гипсокартона наносится необходимая разметка и вырезаются заготовки.
6. Затем они прикладываются к каркасу и фиксируются саморезами.
7. Поверх гипсокартона наносится штукатурка.
8. Внутренняя часть корпуса обкладывается керамической плиткой. При этом важно оставить место для установки горелки.
9. После этого устанавливается каминная полка и украшается выбранными элементами декора.
10. В самом конце устанавливается самодельная или покупная горелка, а также каминная решётка.



к меню ↑

5.2 Настенные

Технология самостоятельного изготовления такого биокамина практически не отличается от напольных моделей. Первым делом разрабатывается дизайн будущего изделия, рисуется чертёж портала и всего устройства. В нём указываются все необходимые размеры, в которых учитываются все требования пожарной безопасности. Как только подготовительные работы были завершены, на выбранную стену наносится разметка.

Во время монтажа будет использовано:

• металлический профиль или труба;
• листы гипсокартона и стекла;
• крепёжные детали;
• керамическая плитка;
• изоляционный материал;
• затирка;
• специальный клей;
• декоративные элементы.

Если вы собрали настенный камин, уделите должное внимание его закреплению.

Важно надёжно закрепить биокамин на стене и обеспечить его правильную работу. Это не только обезопасит конструкцию, но и убережёт владельцев от непредвиденных аварийных ситуаций.

Пошаговая инструкция:

1. По намеченным линиям крепятся металлические профили.
2. В них вставляются стоечные элементы и надёжно фиксируются.
3. Точно так же собирается весь каркас конструкции.
4. Стенки аккуратно обшиваются гипсокартоном.
5. Затем укладывается слой любого доступного изоляционного материала.
6. Внутренние стенки и нижняя часть обкладываются керамической плиткой.
7. Швы затираются специальным составом.
8. На корпус наносится гипсовая штукатурка.
9. В нижнюю часть устанавливается горелка.
10. Для дополнительной защиты по всему периметру устанавливается защитное стекло.
11. Стыки обрабатываются герметиком и оставляются до полного высыхания.

Изготовление биокамина своими руками — это довольно трудоёмкое мероприятие, требующее больших затрат времени и денежных средств. При правильном подходе к делу и соблюдении рекомендаций профессионалов можно значительно упростить процесс и максимально ускорить его.

к меню ↑

5.3 Настольные

Этот вид биокамина часто используется для украшения интерьера и придания ему оригинальности. Настольные изделия отличаются особой безопасностью и прекрасным внешним видом.

Изготовить биокамин своими руками совсем не сложно

Для того чтобы сделать миниатюрную конструкцию, понадобится минимальное количество материалов и инструментов. Это значительно удешевит устройство, что позволит изготовить его даже людям с ограниченными финансовыми возможностями.

Во время работы понадобятся следующие предметы:

• строительная стальная сетка;
• металлическая коробка;
• стекло толщиной не более 3 миллиметров;
• силиконовый герметик;
• стеклорез;
• шнур для фитиля;
• биотопливо (можно приобрести по небольшой цене в специализированных магазинах любого населённого пункта);
• элементы декора.

Это интересно: производим биотопливо для камина самостоятельно.



Размеры и форма изделия выбираются исходя из личных предпочтений и доступного места.

При этом важно правильно выполнить все расчёты. Расстояние от горелки до стекла не должно быть меньше 15 сантиметров. В противном случае материал будет перегреваться и быстро испортит внешний вид сделанного своими руками биокамина. Чертёж изделия должен учитывать все те факторы, которые повлияют на работу устройства.

Процесс изготовления настольного камина прост и состоит из следующих этапов:

1. В самом начале сооружается топливный блок. Для него берётся металлический ящик и аккуратно покрывается краской. Важно наносить материал только на внешние стенки. Обработку внутренней части производить запрещается, так как во время горения могут выделяться вредные, для человека и окружающей среды, вещества.
2. Детали из стекла соединяются друг с другом при помощи силиконового герметика. При этом важно зафиксировать конструкцию в правильном положении и оставить в таком виде до полного высыхания материала.
3. Как только это произошло, со стеклянного изделия удаляются остатки герметика. Делать это проще всего при помощи лезвия или острого ножа.
4. На следующем этапе подготавливается биотопливо. Оно размещается в нижней части металлической коробки и меняется по мере использования.
5. Из металлической сетки формируется крышка. Она аккуратно вырезается по нужному размеру и укладывается в 2 слоя.
6. Поверх неё укладываются декоративные камни, которые обеспечат более равномерное распределение тепла, идущего от горелки.
7. Готовое изделие дополнительно украшается и приобретает свой окончательный внешний вид.

5.4 Встраиваемые

Имеют вид металлического модуля, оборудованного передним защитным экраном, который может регулироваться по высоте. Такие приборы устанавливаются в нишах, выложенных гипсокартоном, бетоном или кирпичом. Некоторые модели могут встраиваться в мебель. Для оформления горелки используются камни или специальные керамические дрова.

к меню ↑

6 Состав и особенности биотоплива

Часть «био» в слове «биотопливо» поясняет, что для изготовления этого вещества используется только натуральное возобновляемое сырье. Поэтому оно полностью экологично и биоразлагаемо.

Основными компонентами, использующимися для производства такого топлива, являются травянистые и зерновые культуры, содержащие большие количества крахмала и сахара. Так, лучшим сырьем считаются кукуруза и тростник.

В продаже можно найти биотопливо различных марок. Предпочтение следует отдавать сертифицированной продукции, иначе можно столкнуться с серьезными неприятностями

Из них производят биоэтанол или разновидность спирта. Это бесцветная жидкость, она не имеет никакого запаха. При необходимости им можно заменять бензин, правда, стоимость такого заменителя намного выше. При горении чистый биоэтанол разлагается на воду в виде паров и углекислый газ.

Таким образом удается даже увлажнять воздух в помещении, где установлен биокамин. Горит вещество с образованием синего «газового» пламени.

Это чисто эстетический недостаток, который мешает все же наслаждаться видом открытого огня. Традиционный камин дает пламя желто-оранжевого цвета, что является своеобразным эталоном. Для устранения этого недостатка в биотопливо вводятся добавки, изменяющие цвет пламени.

Таким образом традиционный состав горючей жидкости такой:

• биоэтанол – около 95%;
• метилэтилкетон, денатурирующее вещество – порядка 1%;
• дистиллированная вода – около 4%.

Помимо этого в состав топлива добавляют кристаллический битрекс. Этот порошок имеет чрезвычайно горький вкус и предназначен для предотвращения употребления спиртового биотоплива в качестве алкоголя. Выпускается биотопливо разных марок, состав его может несколько варьироваться, но в целом не меняется. Понятно, что стоимость такого горючего достаточно велика.

Использовать для биокаминов самодельное топливо не рекомендуется, но если все же решились попробовать, для его изготовления нужно брать только бензин высокой очистки “Калоша”

Расход топлива зависит от количества горелок и мощности биокамина. В среднем на 2-3 часовую работу отопительного блока с мощностью порядка 4 кВт в час уходит около литра горючей жидкости. В целом эксплуатация биокамина получается достаточно затратной, поэтому домашние умельцы стараются найти более дешевый аналог топлива. Такой вариант есть и он жизнеспособен.

Чтобы не случилось неприятности, нужно приобретать для самодельного топлива только высококачественные компоненты. Не нужно забывать, что биокамин не имеет дымоотвода, и все продукты сгорания немедленно попадают непосредственно в комнату.

Если в составе горючего будут присутствовать токсичные вещества, а это не редкость для низкокачественных спиртосодержащих составов, они окажутся в помещении. Это грозит самыми неприятными последствиями. Рекомендуем ознакомиться с лучшими марками биотоплива.

Поэтому не рекомендуется изготавливать топливо для биокамина самостоятельно. Однако, если очень хочется поэкспериментировать, самый безопасный рецепт такой. Берется чистый медицинский спирт. Его нужно приобрести в аптеке.

Для окрашивания пламени в него добавляют бензин высшей степени очистки, который используют для заправки зажигалок («Калоша»).

Заправку топливного бака нужно проводить очень осторожно. Если жидкость пролилась, нужно сразу же вытереть ее сухой тряпкой, иначе возможно произвольное возгорание

Жидкости отмеряются и смешиваются. Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива приведена здесь.

Важно помнить, что полученное топливо не подлежит хранению, поскольку смесь бензина и спирта будет расслаиваться. Ее следует готовить перед употреблением и хорошенько взбалтывать для лучшего перемешивания.

к меню ↑

7 Какое топливо можно использовать

Ботопливо — горючее, не выделяющее в атмосферу вредных веществ. Различают три его вида:

• биоэтанол;
• биогаз;
• биодизель.

к меню ↑

7.1 Жидкое топливо

У жидкого биотоплива нет запаха и оно полностью сгорает

Для эксплуатации экокаминов используют биоэтанол, который получают посредством переработки растительного сырья. Это обычный этиловый спирт, который продаётся в ёмкостях разного объёма: от 0,5 до 10 литров.

Средний расход — 0,3–0,5 л/ч (литров в час). В процессе сгорания этого объёма топлива выделяется около 5 кВт тепловой энергии. Поэтому экокамин средних размеров можно использовать для обогрева помещения. Эффективность этого оборудования сопоставима с электрообогревателями мощностью 3 кВт/ч.

Преимущества жидкого топлива:

• экономный расход;
• полное сгорание;
• отсутствие запаха;
• возможность регулирования интенсивности горения с помощью заслонок;
• не оставляет сажи и жирного налёта после сгорания, поэтому горелки и топливный блок легко очистить.

Производители предлагают биотопливо, обогащённое специальными присадками, обеспечивающими яркие цвета пламени. Биоэтанол получают из крахмалосодержащего сырья:

• кукурузы (стеблей и початков);
• свёклы;
• маниока;
• сахарного тростника;
• картофеля;
• ячменя.

Сырьё измельчают и ферментируют с помощью дрожжей, глюкомилазы и амилосубтилина. После чего отправляют на брагоректификацию. Лидерами по производству биоэтанола являются Бразилия, Китай и Индия.

Жидкое топливо можно изготовить самостоятельно. Для этого понадобятся:

• 96% спирт;
• бензин «Б-70».

Ингредиенты смешивают в пропорции 1:9 (одна часть бензина и 9 частей спирта). Расход полученного топлива будет большим, чем у биоэтанола: до 1 л/ч. Но собственноручно приготовленное топливо все равно выгоднее, так как для него требуется дешёвое сырье.

Популярные марки:

• Art Flame;
• FANOLA;
• «Биотепло».

к меню ↑

7.2 Твёрдое топливо

Твёрдое топливо — дрова или сухое горючее. Оно не используется для эксплуатации биокаминов. Количество тепла, получаемое при сгорании этих видов топлива, превышает допустимые для экокаминов нормы.

к меню ↑

8 Как создать топливо для биокамина самостоятельно

Биоэтанол, не имеющий цвета и запаха, продается в магазинах, однако смесь можно изготовить и самому. Для этого нужно:

• Приобрести бензин и медицинский спирт 90-96 градусов.
• Смешать компоненты так, чтобы бензин составлял не более 10% всего объема жидкости.
• Хорошо взболтать смесь и залить ее в емкость для топлива.

Магазинного литра биоэтанола хватает на 2-5 часов горения в биокамине, а приготовленная смесь расходуется в количестве примерно 100 мл за 1 час. Стоит отметить, что в первые минуты горения самодельного топлива может ощущаться легкий запах алкоголя, который, однако, быстро рассеивается.

к меню ↑

9 Видео

10 Принципиальное устройство биокамина

Биокамины не отличаются сложностью конструкции

Строение биокаминанезамысловато — основными его элементами является емкость для топлива и окружающее ее декоративное оформление.

• Топливная емкость является основным элементом биокамина. Помимо, собственно, бачка, она имеет и горелку, которую изготавливают из металлических сплавов или искусственного камня. Горелка может иметь разные формы и размеры, поэтому из них выбирают ту, которая идеально подходит для выбранного обрамления.

Горелка камина может иметь самые разные формы

Горелка должна иметь крышку, которую открывают только при зажжении огня, а чтобы затушить его, достаточно просто ее закрыть.

Заводской бачок с горелкой, оснащенной крышкой

В емкость заливают необходимое количество биотоплива, которое, сгорая, «оживляет» всю конструкцию.

Заправка биокамина топливом

• Топливный бак с горелкой обычно устанавливают на площадку или помещают в прозрачную емкость, материал которой способен выдерживать повышенные температуры горения огня.

В качестве корпуса иногда используется огнестойкий стеклянный стакан

Окружают его декоративными украшениями, которыми могут служить камни различной величины или атрибуты, имитирующие поленья или угли от дров — их изготавливают из негорючего материала.

Эти атрибуты, которые подсвечиваются зажженнымогнем горелки, создают особую атмосферу и настроение. Оформление всегда подбирается под общий стиль интерьера, так как биокамин должен органично вписываться в него.

Биокамин должен органично вписываться в интерьер помещения

• Топливом для подобных каминов является биоэтанол, который продается в пластиковой таре в специализированных магазинах. Для небольшого по размерам биокамина такой бутылки хватит надолго, но если зажигать огонь каждый вечер, то нужно обязательно иметь его про запас.

Емкости с биотопливом для каминов

По химическому составу биотопливо безопасно, так как производят его на основе натурального сырья. Оно не дает копоти и дыма, на стеклянной поверхности не собирается гари, отходов при горении топливо не оставляет, а коэффициент выделяемого тепла даже выше, чем при сгорании древесины.

Несмотря на подобные теплотехнические качества топлива, биокамином не нагреешь комнаты, да и декоративная емкость вокруг него не нагревается до температур плавления, поэтому не стоит бояться за то, что она будет испорчена. Благодаря качеству не нагревать воздуха в помещении, биокамин можно использовать в летние вечера, когда нужно просто создать особое романтическое настроение. Приятно посидеть у такого огня и в дождливый пасмурный день — он сделает комнату уютной и комфортной.

При работе подобного камина горит не само топливо, а выделяемые им пары. Конструкция топливной емкости такова, что его отделение, в которое заливается топливо, изолировано от той части, где происходит горение (горелки). В каминах, продаваемых в магазинах, установлен специальный датчик, который держит под контролем обстановку вокруг пламени, а при возникновении какой-то нештатной ситуации он дает команду на закрытие заслонки для прекращения подачи топлива. Кроме этого, высота пламени в биокамине может регулироваться. Оснащенные электроникой варианты биокаминов могут управляться дистанционно, например, смартфоном или планшетом.

к меню ↑

11 Виды биокаминов

В зависимости от габаритов конструкции и места её установки, различают несколько видов биокаминов.

Есть несколько типов биокаминов

к меню ↑

12 Способы изготовления

Если нет достаточного количества денег на покупку устройства, то единственным возможным вариантом остаётся изготовление биокаминов своими руками. Это поможет не только сэкономить средства, но и максимально адаптировать изделие под имеющееся пространство и свои требования.

к меню ↑

12.1 Напольный биокамин своими руками

В качестве примера подобной конструкции можно взять простейшую имитацию под камин. При этом не нужно выкладывать кирпичные стенки. А сам процесс изготовления довольно прост.

Для этого потребуется:

• стальной профиль,
• гипсовая штукатурка,
• гипсокартон,
• саморезы,
• дюбеля,
• каменная вата,
• емкость для топлива,
• термостойкий плиточный клей,
• облицовочный материал по выбору (натуральный или искусственный камень, кафель или огнеупорная плитка и т.д.).

Из стальных профилей делаем каркас будущей конструкции. Надежно крепим его к стене. Конструкция в общем выглядит следующим образом:

• в середине делается ниша как в очаге, где будет гореть пламя;
• сверху и с боков в профили закладывается минеральная вата;
• все кроме нижней части ниши обшивается гипсокартоном и шпаклюется;
• в нижней устанавливаются горелки, и промежутки также заполняются ватой и обшиваются гипсокартоном;
• затем все облицовывается и швы затираются.

к меню ↑

12.2 Настенный биокамин своими руками

Конструкция настенного биокамина не особенно отличается от предыдущих типов, но, все же, отличия есть. Изготавливается стандартная горелка или топливный бак. Лучшим вариантом будет продолговатая прямоугольная форма. Металлический короб надежно фиксируется к стене.

В него также устанавливается емкость с горючим или топливный бак. Но вот защитный экран отличается. В качестве материала для задней стенки лучше использовать не стекло, а лист нержавеющей стали. Между ним и стеной устанавливается слой каменной ваты (2-3 сантиметра будет достаточно).

Она может быть спрятана с краев металлическими уголками. Размеры таких конструкций могут быть любыми, главное, чтобы задний экран был достаточно большим, чтобы защитить стену от открытого огня. Также не следует экономить на креплении – вся конструкция должна быть надежно зафиксирована. От этого зависит безопасность.

Лучшим вариантом для настенного биокамина будет продолговатая прямоугольная форма

к меню ↑

12.3 Настольный биокамин своими руками

Рассмотрим один из вариантов изготовления квадратного или прямоугольного устройства. Для этого потребуются следующие материалы:

• огнеупорное или термостойкое стекло (можно использовать и обычное, но тогда расстояние между пламенем и стенками должно быть не менее 10 сантиметров),
• металлический короб для основания – он должен быть цельным или герметичным снизу, чтобы топливо не вытекло (желательно использовать нержавеющую сталь – это эстетично и практично),
• емкость для топлива (в качестве нее можно использовать стальную кружку или банку),
• силиконовый герметик,
• металлическая строительная сетка или духовочный противень,
• негорючие декоративные элементы,
• фитиль из веревки.

Стекла обрезаются по размеру и склеиваются с помощью силиконового герметика. Получается защитный экран. Этот экран крепится к металлическому коробу с помощью болтов, либо в коробе делаются специальные пазы для стеклянного экрана. Внутрь короба ставится емкость с горючим.

Сверху на нее ставится сетка. Она должна быть съемной, для того чтобы можно было удобно добавлять топливо, но при этом устойчивой. Для этого по краям короба можно вкрутить саморезы или сделать специальные полочки из уголков. В емкость опускается один конец фитиля, так чтобы другой его конец торчал над сеткой.

Таким образом, он пропитается горючим и его можно будет поджечь. Вокруг фитиля на сетку выкладываются декоративные элементы.

к меню ↑

12.4 Встраиваемые

Встраиваемые биокамины выпускают в виде металлических модулей с передним защитным экраном.

Биокамины такого типа можно встроить в стены или специальные ниши

Устанавливают в ниши, выстроенные из кирпича, бетона или гипсокартона. Есть модели, предназначенные для встраивания в мебель. Топливный блок и горелку оформляют керамическими дровами или камнями.

Встраиваемые экокамины имеют свои преимущества:

• позволяют экономить пространство и являются оптимальным выбором для малогабаритных квартир;
• обеспечивают современный дизайн помещения;
• оснащаются регулируемым по высоте экраном.

к меню ↑

13 Инструкция по изготовлению биокамина своими руками

В этом разделе рассмотрим, как сделать биокамин своими руками.

Весь процесс самостоятельного изготовления настольного отопительного камина, работающего на биотопливе, представлен несколькими этапами, включая сборку топливного блока и стеклянной камеры, а также заключительное оформление и декор уже полностью готовой конструкции:

• На первом этапе необходимо соорудить топливный блок на основе уже готового или самостоятельно сделанного металлического ящика, который нужно с лицевой части окрасить качественной краской по металлу.
• Внутреннюю часть топливного бака нужно основательно очистить от пыли, ржавчины или сварочных наплывов, но покрывать краской категорически запрещается, так как в противном случае при горении будет отмечаться активное выделение ядовитых компонентов.
• На следующем этапе осуществляется объединение всех заранее подготовленных заготовок из стекла. Для соединения используется качественный силиконовый герметик. После того, как будет нанесен на торцы клеящий состав, применяются подпорки, что позволяет получить максимально прочное и надежное закрепление деталей.
• Как правило, слой герметика полностью застывает в течение суток, после чего нужно аккуратно удалить все излишки и наплывы при помощи обычного лезвия, канцелярского или тонкого перочинного ножа;
• На следующем этапе необходимо правильно подготовить каминное биотопливо, которое с целью безопасности эксплуатации отопительного прибора обязательно заливается в металлическую ёмкость и устанавливается в донной части металлического топливного блока. Обязательно используется фитиль-шнурок. По мере необходимости ёмкость с топливом заменяется новой порцией жидкости для горения настольного очага.

На заключительной стадии изготовления необходимо самостоятельно сделать крышку для отопительного короба. Лучше всего использовать с этой целью мелкоячеистую строительную металлическую сетку, которая должна вырезаться в соответствии с размерами ящика.

Дизайн самодельного биокамина

Сетку с крупной ячейкой можно укладывать в два слоя, после чего крышка фиксируется при помощи толстой проволоки. В этом случае долив биологического топлива осуществляется посредством обычного медицинского шприца.

Чтобы придать обогревательному настольному прибору законченный вид и улучшить внешние характеристики, используются всевозможные элементы декора, представленные декоративными камнями или галькой.

Укладка таких натуральных камней поверх сетки не только позволяет получить привлекательную внешне конструкцию, но также помогает добиться максимально эффективного и равномерного распределения тепловой энергии.

к меню ↑

14 А если хочется большой биокамин?

С большими каминами конечно хлопот больше. Для начала нужно разместить стену и вырезать с гипсокартона, что нужно. Если стена не из гипса, то просо выдолбить. Далее нужно изготовить каркас для камина – это может быть все тот же гипсокартон (не забываем закрепить каркас).

Для сборки больших каминов все же приобретайте специализированный огнеупорный коробок. Такое чудо продается в специальных магазинах. Не надо забывать, что меж каркасом и коробом надо выложить огнеупорный материал, хотя бы минеральная вата. Да и горелку лучше покупать специальную, большую. Такой вариант все равно обойдется дешевле, чем покупать цельный камин. Облицовываем огнеупорной плиткой либо камнем. Можно посмотреть в интернете фото биокамина и как его декорировать.

Как видите, что сделать биокамин собственноручно не так и сложно, единственное, что теперь всегда стоит приобретать масло для биокаминов. Остальные масла очевидно вредны для здоровья или оставлять копоть.

к меню ↑

15 Как сделать биокамин своими руками — пошаговая инструкция

Напольный биокамин по своему внешнему виду может быть неотличим от настоящего, выложенного из кирпича и имеющего дымоход. Конструкционное решение корпуса может быть разным:

• с колоннами;
• с выступами;
• иметь форму чаши или тумбы на ножках.

Основу биокамина проще и дешевле соорудить из гипсокартона и металлопрофиля. Из этих материалов можно сделать геометрически правильный, полукруглый или волнообразный корпус. Вместо ГКЛ можно использовать дерево, прочный пластик или металл.

к меню ↑

15.1 Проектирование и чертежи

На этапе проектирования биокамина определяются с его размерами и местом установки. Напольные конструкции — стационарные, потому нужно выбрать такое место, чтобы камин гармонично вписывался в интерьер после смены дизайна помещения или приобретения новой мебели. Для малогабаритных квартир подойдут напольные конструкции средних размеров, указанных на чертеже.

Чертёж поможет быстро изготовить все необходимые детали камина

к меню ↑

15.2 Изготовление корпуса

Для монтажа корпуса биокамина потребуются:

• гипсокартон толщиной 9 мм;
• металлопрофиль ПП 60/27;
• саморезы;
• шуруповёрт;
• серпянка;
• грунтовка;
• шпатлевка;
• шпатель с узким металлическим лезвием;
• рулетка;
• линейка;
• пузырьковый уровень длиной не менее 80 см;
• карандаш или маркер.

Для декорирования корпуса подойдут:

• искусственный камень;
• керамическая плитка;
• пластиковые панели «под кирпич» или «под камень».

к меню ↑

15.3 Этапы монтажа корпуса

1. Разметка стены и пола. Ориентируясь на ранее составленный чертёж, на стене отметьте угловые точки задней стенки камина и соедините их прямыми линиями. На полу отметьте местоположение передней стенки корпуса.

2. Монтаж каркаса. Из металлопрофиля соорудите каркас конструкции. Учитывайте, что планки не должны вплотную соприкасаться друг с другом. Между ними должен оставаться зазор шириной 2–3 мм. Это предотвратит перекос конструкции во время её нагрева и охлаждения.

3. Обшивка каркаса. С помощью электролобзика или канцелярского ножа нарежьте полотна ГКЛ нужных размеров. Прикрепите их к каркасу из металлопрофиля. Шляпки саморезов «утопите» в ГКЛ на 1–2 мм.

4. Подготовка гипсокартона к отделке. Места стыков полотен ГКЛ оклейте стеклотканной сетчатой лентой — серпянкой. Нанесите шпатлёвку в местах установки саморезов и покройте тонким слоем серпянку. После высыхания шпатлевки, приступайте к её шлифованию. Для этого используйте специальную затирочную тёрку с шлифовальной сеткой.

5. Облицовка корпуса. Оклейте корпус биокамина ранее выбранными облицовочными материалами.

к меню ↑

15.4 Установка топливного блока и горелки

Металлическую ёмкость для топливного блока можно сделать своими руками из нержавеющей стали толщиной 2 мм. Необходимо изготовить прямоугольную конструкцию с дном и невысокими бортиками. Размеры блока должны соответствовать габаритам корпуса.

Горелка представляет собой металлический картридж, который устанавливается в ёмкость. Вместе они образуют топливный блок. Важный элемент горелки — перфорированная заслонка, с помощью которой тушат пламя и регулируют его интенсивность.

При самостоятельном изготовлении учитывают следующее:

• горелка должна свободно входить в металлическую ёмкость;
• верхняя панель горелки может представлять собой металлическую пластину с прорезями;
• внутреннюю полость горелки можно заполнить минераловатным утеплителем или медицинской ватой.

Принцип работы топливного блока:

• в металлическую ёмкость наливают экотопливо;
• наполнитель горелки впитывает жидкость;
• поджигают топливо с помощью зажигалки.

к меню ↑

15.5 Декорирование камина

На передней стенке биокамина устанавливают защитный экран из обычного оконного стекла с шлифованными кромками. Топливный блок украшают керамическими дровами или камнями.

к меню ↑

16 Процесс изготовления биокамина на видео

Предлагаем ознакомиться с видео, в котором представлен пошаговый процесс изготовления настольного камина на биотопливе.

17 Как выглядит биокамин в интерьере

Ниже приведены фотопримеры расположения различных биокаминов в интерьере.

Настольный очаг можно установить в любом месте комнаты
Настенные камины лучше выглядят в небольших помещениях, имеющих вытянутую форму. Занимают мало места
Если вы хотите использовать биокамин как декоративный элемент интерьера – расположите его на длинной стене напротив дивана и кресел – отсюда вы сможете с комфортом наблюдать за его работой
Большой камин в торцевой части комнаты или в перегородке поможет визуально расширить площадь и сделать помещение просторнее
Оформите биокамин, как обычный: семейными фото, подсвечниками, поленьями. Над очагом можно повесить картину или телевизор

Как видите, спиртовой камин – отличное решение для городской квартиры, не требующее от вас какой-либо кардинальной переделки. В заключение предлагаем вам небольшой, но полезный видеоматериал по теме, а мы ждём от вас полезной информации о вашем собственном опыте с биокаминами в комментариях!

к меню ↑

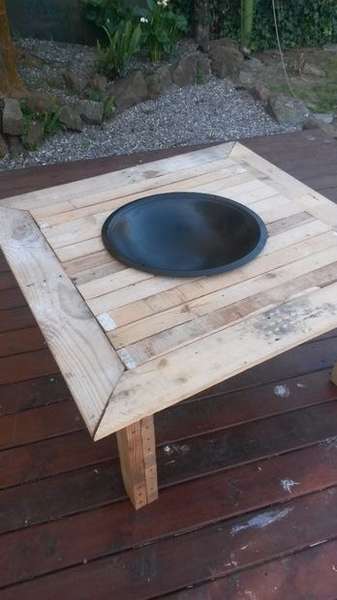

18 Уличный стол с очагом

На самом деле очень простой стол из поддонов с очагом в центре. Вы наверняка сможете собрать его без всяких инструкций, руководствуясь пошаговыми фото, которые любезно выложил в интернет автор этого проекта. Главное, заранее подготовить материал и оценить, что из него получится. Как подсказывает опыт, гораздо лучше работать с тем, что у вас есть, чем с тем, что вы думаете, что у вас есть. Если вы тоже собираетесь использовать старые поддоны, то будьте готовы к тому, что часть материала окажется непригодной. Поэтому, когда найдете поддоны, разберите их, отсортируйте всю древесину по категориям, подсчитайте общие размеры. У автора на изготовление стола пошло три поддона. Длина, соединяющая ноги, составляет 1 метр в длину и была завинчена и склеена.

1. Используя базу, установите две доски, чтобы сделать квадрат, остальная часть столешницы выровнена и скреплена снизу.
2. Рассчитайте середину стола и установите очаг.
3. Затем добавте 5 досок, 2 с одной стороны и 3 с другой. Этого достаточно, чтобы держать очаг на месте.
4. Закрепили ноги большим количеством шурупов.
5. Прибейте еще две доски к ногам, к внутренней стороне стола, чтобы сделать дополнительную поддержку. Выглядит не очень красиво, но с внутренней стороны их не видно.
6. Нарежьте небольшие дощечки необходимого размера, чтобы заполнить пробел.
7. Купите банку черной термостойкой краски и покрасьте очаг .

Вроде все. Правда автор ничего не сказал, как будет взаимодействовать раскаленный очаг с деревом, поэтому советую предусмотреть этот вопрос, и добавить в точки соприкосновения металла с деревом какой-нибудь изоляционный материал.

к меню ↑

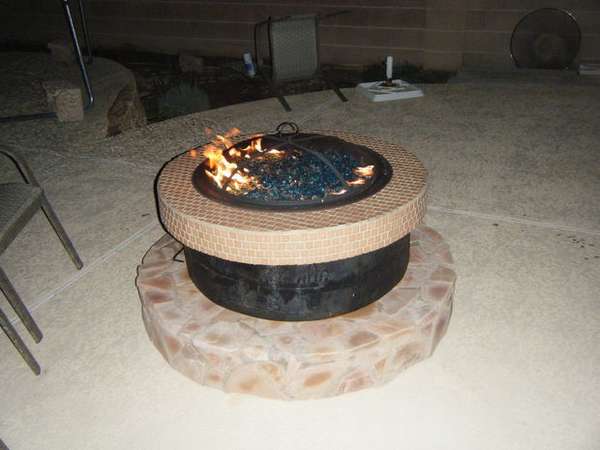

19 Уличный очаг на даче

По этой инструкции вы сможете построить трехступенчатый уличный очаг своими руками. Все уровни сделаны из разного материала, поэтому вы сможете освоить сразу несколько новых навыков. Нижний ярус даст опыт, как сложить основу из камня. Средний – как работать с металлом. Верхний – как сделать металлическую раму и покрыть ее плиткой. Вы можете использовать эти же навыки для других проектов, который, возможно, захотите реализовать. Что более важно, ваш очаг для костра может быть изготовлен в любой форме или материале, который пожелаете. Также здесь вы сможете узнать о некоторых вещах, которые следует учитывать при строительстве очага для костра.

к меню ↑

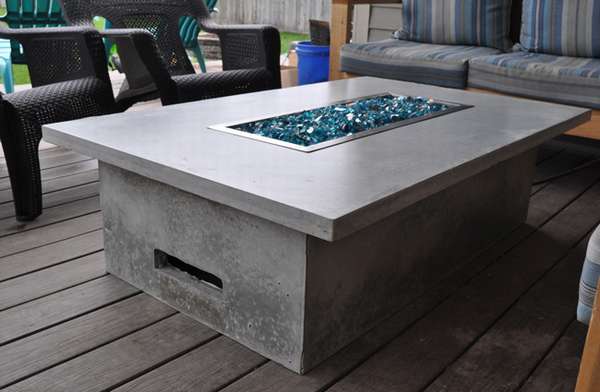

20 Уличный камин своими руками

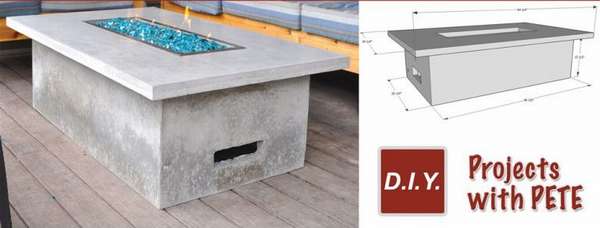

Это краткая инструкция о том, как сделать уличный настольный газовый камин, состоящий из двух отдельных частей – основания в форме коробки и бетонной столешницы. Еще необходимо купить горелку, емкость для камина, огневое стекло и комплект для подключения газа. Для потока воздуха были сделаны 2 вентиляционных отверстий на противоположных сторонах основания. Чтобы обеспечить безопасную работу горелки, придерживайтесь инструкций. Наймите хорошего специалиста для подключения газа и проверяйте сборку перед использованием. Да, и не используйте обычное стекло для наполнителя.
Ориентировочный вес конструкции 188 кг

к меню ↑

20.1 Как сделать уличный газовый камин

1. Вырежьте меламин для столешницы. Используйте круглую пилу, чтобы вырезать базовую деталь для бетонной столешницы.
2. Вырежьте боковые полосы. Боковые полосы будут удерживать бетон. Вы разрезаете 4 боковые полосы до 57 мм в ширину. Получится бетонная крышка толщиной 38 мм, потому что дополнительные 19 мм прикреплены к боковой части базового элемента.
3. Вырежьте пенопласт. Используется для создания отверстия камина. Можно выбрать всевозможные размеры. Обычно жаровня составляет 75 на 25 см.
4. Прикрепите пенопласт и боковины. Прикрепите пенопласт к основанию. Закрутите боковины винтами.
5. Уплотнения. Нанесите силикон по краям, чтобы дать бетону слегка скошенный верхний край. Удалите избыток бумажным полотенцем.
6. Установите стальной лист. Возьмите лист стали 4 × 8 . Отрежьте до нужного размера, используя режущий инструмент. Оставьте 3 см между листом и боковыми стенками. Обрежьте вокруг пенопласта. Согните по мере необходимости, чтобы лежал ровно.
7. Соберите пресс-форму для основания. Форма для основания в основном состоит из коробки, помещенной внутри коробки. Внешняя коробка прикручивается винтами.
8. Основание. Рекомендуется сделать в общей сложности 2 вентиляционных отверстия 15 и 8 см.
9. Внутренняя форма. Сделайте внутренний ящик. Просверлите отверстия, чтобы соединить платы изнутри.
10. Закрепите внутреннюю коробку к нижней части винтами. Убедитесь, что есть зазор 38 мм. Это канал, в который будет вливаться раствор.

Монтаж

• Приготовьте и залейте раствор
• Смешайте раствор. Используйте ведро, чтобы вылить его в канал. Периодически размешивайте раствор, чтобы заполнить все области формы и убрать воздушные карманы.
• Установите доски в центре и зажмите снаружи.
• Залейте раствор в верхнюю форму стола. Равномерно распределяйте до тех пор, пока он не будет заполнен больше, чем наполовину. Периодически размешивайте.
• Залейте остальную форму и выровняйте.
• Дайте бетону хорошо застыть. Рекомендуется подождать минимум 4 дня.
• Переместите стороны формы, используя долото.
• Зачистите основание с помощью шлифовальной машины и наждачной бумаги.

Установка газового комплекта

Комплект подключается к стандартному газовому баллону, имеет выключатель клапана и регулятор воздуха, который поступает на дно очага.

Включите горелку. Горелка работает как обычный газовый гриль. Включите газ и используйте зажигалку, чтобы разжечь пламя.

к меню ↑

21 Чертеж биокамина

Приведем для примера чертеж. В сети есть много других вариантов, в виде фото, видео. Есть отдельно инструкция. Но мы приведем конкретный чертеж.

к меню ↑

21.1 Варианты горелок для биокаминов

Есть много разновидностей схем по производству тепловых блоков. Предложим вам пару-тройку вариантов.

Наиболее простая модель топливного элемента

Горелка для биокамина своими руками в простом исполнении будет делаться так. Берем емкость из нержавейки. Стенка должна быть от 2 мм. Глубина емкости 5 см. Размеры произвольные, по вашим чертежам. Внешний вид не важен. Данный элемент скрывается от глаз посторонних. Но он должен быть добротным, крепким элементом. В бак, стакан наливают биогорючее. Вставляют фитиль. Выводят через сетку наружу. Шнур, пропитанный горючей жидкостью, загорается, излучая свет и тепло.

Двухкамерная горелка с перфорацией (разрезами)

Такой вариант конструкции обычно делают в заводских условиях. Он отличается экономичностью горючего. Это происходит благодаря уменьшению площади горения. Расход топлива понижается.

Берем ванночку, короб из нержавейки. Размеры произвольные. Можно как в предыдущем варианте. Режем пластину по длине корпуса (по внутренней стороне). Пластина должна быть такой же толщины, как материал корпуса. Ширину вычислим с помощью формулы: SH=Vs — 1,5 +2xRs (где Vs ширина внутри ванночки, а Rs — глубина ванночки). Пластины гнуться под прямым углом от длинных краев. Это делают, чтобы получить ножки по глубине равные Rs. У нас получился элемент, по длине ванночки, на 1см уже ее ширины по профилю напоминающий букву П.

На одной из ножек этой буквы П, делаем надрезы, как на расческе. П-образную конструкцию ставим, чтоб зазор между прорезями и стеной было 1,5 см. Бак заполняем топливом. Зажигаем. Пламя расположится только в узкой полосе 1,5 см. Топливо внизу не загорится. Доступ кислорода ограничен. Недостатка топлива не предвидится. Оно будет просачиваться через прорези. Чтобы быстро загасить огонь, сделайте еще одну пластину, которая накроет огонь.

Чтобы топливо выгорало до конца, резервуар наклоним в сторону рабочей поверхности. Сделать это можно, смешав топливо с гипсом. Далее наклоняют полученную смесь в направлении рабочего места. Смесь затвердевает. Мы получаем отличный результат. В этом случае, ногу П-конструкции нужно укоротить. Это нужно для придания полной горизонтальности конструкции. Можно сделать бак с двойным дном. Готовая горелка ставится в дополнительный, больший бак. Края верхнего бака закроют элементы бака снизу.

Простейшее устройство с наполнителем

Емкость с П-профилем нужно заполнить наполнителем. Обычно это минеральная вата. Базальтовые волокна надо заменить ватой на акриловой составляющей исходя из факторов:

• Гигроскопичность. Хорошо впитает влагу.
• Наполнитель из волокна имеет лучшую паропроницаемость. Пары спирта без проблем будут циркулировать внутри наполнителя.
• Мягкая вата долго, равномерно горит.
• При процессе производства такой ваты не злоупотребляют различной химией.
• Если с поставкой акриловой ваты есть трудности, найдите аналогичную, только помягче. Пропитанная вата медленнее будет гореть, увеличив время горения в общем.
• Мы понимаем, что биокамин своими руками собирается без забот, хлопот.

Еще более простая конструкция для вас. Подойдет железная кружка. Можно подобрать банку. В посудину кладем абсорбент. Трамбовать не надо. Наполнитель пропитываем топливом. Наверх кладем железную сетку, крышку с дырками. Далее поджигаем.

к меню ↑

22 Видео: разнообразие конструкций и стилей оформления биокаминов

Изготовление биокамина своими руками возможно без особых издержек и усилий. Подобные модели характеризуются несложной конструкцией, что гарантирует их прочность и безопасность. Принцип функционирования таких установок сохранился неизменным, с древнейших времен. Сегодня они опять востребованы, благодаря новым экологическим топливным материалам. Повышенный спрос на данные модели свидетельствует об их полезности и эффективности.

к меню ↑

23 Советы

Стоит помнить, что все требования безопасности должны неукоснительно соблюдаться:

1. Камин – не игрушка для детей. При его использовании стоит следить, чтобы рядом с огнем не было малышей.
2. Хранение биотоплива рядом с источником огня и в свободном доступе запрещено.
3. Нельзя доливать горючее во время работы камина. Стоит подождать, пока оборудование остынет.
4. Розжиг производится только с помощью специальной зажигалки.

Биокамин служит отличным декором интерьера, при этом, его также можно усовершенствовать. Например, выложить на решетку керамические поленья, имитирующие настоящие дрова. Такой источник огня можно использовать не только в помещениях, но и на улице. К примеру, украсить беседку угловым самодельным экокамином.

к меню ↑

24 Важное напутствие вместо заключения

Изготовить биокамин самостоятельно довольно несложно. Достаточно иметь минимальные технические знания и владеть навыками обращения с инструментами. Но важно помнить о безопасности. Самодельный камин не должен стать причиной возгорания или источником ожогов. Не оставляйте горящее пламя без присмотра, регулярно проветривайте помещение и не заливайте горючую жидкость в неостывший топливный бак. Все действия по уходу необходимо выполнять после полного охлаждения прибора.

‘;
