Содержание

Изменить вид на дисплее БК
Форум Пежо 308 Клуб
Connect with your social network account
А кто как пользуется бортовым компом? (+)
А кто как пользуется бортовым компом? (+)
Скрытые функции авто
Скрытые и полезные функции Пежо/Ситроен
Русификация бортового компьютера или замена на свежий Русский

Изменить вид на дисплее БК

Не понятное название получилось, попробую пояснить в чем суть вопроса.
Мне нравится часто смотреть расход на экране БК, замерять, анализировать.
Табличку расхода можно кратковременно вызвать нажатием торцевой кнопки рычага дворников-омывателей. Она появится на несколько секунд в таком виде:

Но есть возможность постоянного отображения расхода топлива на дисплее. Для этого есть кнопка Mode на родной магнитоле (отмечена красным кружком):

Она меняет вид экранчика: там можно ставить таблицу расхода, и что-то типа проигрываемой волны или просто дату на экран, как-то так. Т.к. магнитола не родная, то частоту радиоволны экранчик больше не воспроизводит. Вообщем, мне хочется такого отображения информации:

Всё прекрасно, но я поменял магнитолу и заветной кнопки Mode у меня больше не стало. Есть адаптер для магнитолы, о чем рассказано в предыдущих заметках, который включает меню БК с джостика. Но он позволяет зайти в меню, а поменять вид экрана не получается.
Я выставил вид перед заменой магнитолы, но каждая диагностика сбрасывает его. Переподключать магнитолы, только чтобы вид поменять — очень геморно. Я не придумал ничего проще, чем припаяться к проводам переходника перед адаптером и вывести провод в бардачок (на фото белый длинный кабель):

На старую магнитолу также прицепил кабель:

Провода в кабеле четыре: BAT (постоянное питание 12 В), GND (минус) и два сигнальных. На фотке пять, сделал еще АСС, но на практике он оказался не нужен. Надо будет отрезать) Чтобы не мучиться с переходниками для магнитолы, я использовал обычные мини автомобильные коннекторы маму, обернув их в термоусадку, вот такие:

Прекрасно одеваются на контакты магнитолы после общения с плоскогубцами. Собсно одел согласно распиновки автомобильного штеккера. У меня GND 16 контакт, BAT 12 контакт, Сигнальные один 13, другой 10.
В итоге у нас получаются две подключенные параллельно магнитолы.
Сделал диагностику через OBD2, подключил магнитолу, нажал на кнопку Mode, отключил.

Источник

Форум Пежо 308 Клуб

Пежо форум, Peugeot форум

А кто как пользуется бортовым компом? (+)

Сообщение Авеоносец » Вс апр 04, 2010 20:30

Сообщение Егерь » Вс апр 04, 2010 20:35

Сообщение Игорр » Вс апр 04, 2010 20:35

Сообщение Авеоносец » Вс апр 04, 2010 20:39

Сообщение Авеоносец » Вс апр 04, 2010 20:40

Сообщение Егерь » Вс апр 04, 2010 20:41

Таки можно.. По-крайней мере у себя так иногда делаю.
По-моему кнопка mode последовательным нажатием. Там все 3 или 4 варианта вроде. Ничего (дата время), радио, маршрутник

Блин. Я точно делал. Сейчас машина в сервисе после аварии, посмотреть не могу.. Но кто-нибудь точно подскажет

Сообщение Авеоносец » Вс апр 04, 2010 20:47

Блин. Я точно делал. Сейчас машина в сервисе после аварии, посмотреть не могу.. Но кто-нибудь точно подскажет

Сообщение Игорр » Вс апр 04, 2010 21:06

Блин. Я точно делал. Сейчас машина в сервисе после аварии, посмотреть не могу.. Но кто-нибудь точно подскажет

Источник

Скрытые функции авто

Нашел на просторах ДРАЙВА некоторые скрытые функции рещил сделать и себе запись чтоб не потерялось
1. Что бы достать ключ из крышки бензобака нужно нажать с обеих сторон на подвижный элемент на внутренней стороне крышки, повернуть ключ и вынуть его.
Крышку при этом не закроешь, нужно будет вернуть ключ, проделав обратную процедуру.

2. Если заглушить двигатель, выключить зажигание и моргнуть дальним светом, то включатся габариты и ближний свет на 1 минуту (режим «Проводи меня домой»), так же его можно включить в бортовом компьютере, но тогда он будет работать постоянно.

3. Когда опускаешь стекло автоматом оно уезжает вровень с дверью, но можно еще раз нажать и оно опускается еще ниже.

4. После постановки на охрану автомобиля, спустя 30 секунд, нажать на кнопку закрыть авто, включается режим «Поиск автомобиля», в данном режиме начинает 30 секунд интенсивно моргать «аварийка» и включается свет в салоне авто.

5. Если на под рулевом переключателе нажать одновременно на кнопки увеличения и уменьшения громкости, то магнитола перейдет в беззвучный режим (если радио), остановиться на паузу (если играет CD).

6. Чем быстрее едешь, тем громче музыка играет (если в бортовом компьютере включено автоматическое увеличение громкости).

7. Если в течении 30 секунд после снятия со штатной сигнализации, не будет открыта ни одна из дверей, авто автоматически закроется.

8. Что бы поставить дворники в сервисный режим нужно, выключить зажигание и нажать вниз рычажок дворника, они поднимутся и так останутся. Что бы вернуть на место надо включить зажигание и махнуть ими.

9. При движении задним ходом, если работают передние дворники, или если есть датчик дождя и идет дождь, включается автоматически задний дворник, (если в бортовом компьютере включено автоматическое включение заднего дворника).

10. Дворники в режиме I, работают в зависимости от скорости, чем выше скорость тем чаще они срабатывают.

11. Что бы зеркала не складывались во время постановки на штатную сигнализацию, нужно очень быстро нажать два раза на кнопку запирания замков на брелке, так же как супер блокировка, только очень быстро. Не всегда может получиться, нужно привыкнуть быстро нажимать. Помогает обычно зимой, закрывая машину не складывая зеркал, которые частенько примерзают.

12. При автоматическом поднятии стекол, если засунуть руку, стекло автоматически остановиться и опуститься на 7-10 сантиметров (режим анти-защемления).

13. При отключении задних стекло-подъёмников, отключается и подсветка кнопок.

14. Круиз-контроль работает только свыше 40 км/ч, для МКПП включается только на 4-й и 5-й передаче.

15. Когда подносишь ключ к замку зажигания, бензонасос начинает работать даже если ключ еще не вставлен в замок, с этого момента система опознает только этот ключ.

17. Датчик дождя отключается если перевести рычаг в положение I а затем обратно в 0.

18. При удержании в течении 2-х секунд кнопки центрального замка на панели приборов, можно включить или выключить автоматическое запирание замков при начале движения (двери запираются при скорости от 10 км/ч).

19. Если коротко (быстро) дернуть под рулевой переключатель дворников на себя, то польёт водой и 3-и раза махнет щетками, если дернуть и чуть подержать, то польёт водой и 4-е раза махнет.

20. Когда машина не заведена, а ключ находиться в положении ON, то если толкать со скоростью больше 8 км/ч отключается экономичный режим и аккумулятор заряжается, а так же работает электро-усилитель руля (в положении OFF он тоже работает).

21. Если головной свет был включен принудительно, то при открытии двери начинает пищать. Также пищит если дверь открыта, а ключ в замке зажигания.

22. Если зеркало заднего вида с авто-затемнением и оно включено, то при включении задней скорости авто-затемнение временно выключается, до тех пор пока на выключите заднюю передачу.

23. Что бы сбросить на ноль указатель пробега до следующего техобслуживания нужно, выключить зажигание, на панели приборов нажать и удерживать правую кнопку, включить зажигание. Счетчик пробега начнет обратный отсчет. Когда на дисплее высветится «= 0», отпустить кнопку — символ гаечного ключа погаснет.
Если, после окончания этой операции, Вы решили отключить аккумулятор, то сначала заприте центральный замок автомобиля и подождите не меньше пяти минут, иначе проведенная процедура обнуления индикатора техобслуживания не будет зафиксирована в памяти компьютера.

24. Если подсветка багажника через какое-то время погасла, то не надо снова закрывать и открывать багажник, можно просто нажать на кнопку открывания и подсветка включится.

25. Если нажать и удерживать кнопку на брелке при закрывании авто, то включится автоматический доводчик окон, и все стекла поднимутся.

26. Если не закрыта крышка багажника до конца, то не включается омыватель заднего стекла и дворник.

27. Кнопки управления зеркалами и стекло-подъёмниками работают ещё 45 секунд, после выключения зажигания.

28. Панорамную крышу можно закрывать так же как и окна, используя доводчик.

29. Сигнал индикации не пристегнутых ремней начинает срабатывать при начале движения и перестаёт через 3 минуты, при этом иконка на панели приборов не исчезнет, но после остановки и начале движения опять сработает.

30. При начале движения если дверь не закрыта или закрыта на один щелчёк, начнёт пищать и на панели приборов будет моргать жёлтый треугольник с восклицательным знаком, а так же появится надпись на дисплее бортового компьютера о том, какая именно дверь не закрыта.

31. Если во время движения нажать сразу тормоз и газ, форсунки выключатся через 3 секунды на 10-15 секунд.

32. После запуска двигателя, повторно стартером двигатель не провернешь, срабатывает блокировка включения стартера.

33. При экстренном торможении, до того момента когда срабатывает ABS, автоматически включается световая аварийная сигнализация (активируется через лексия в интеллектуальном блоке).

34. Когда дворники работают в режиме авто больше минуты, автоматически включается ближний свет, даже если датчик света отсутствует.

35. Если проехать на машине, остановиться и не выходить из нее, ни кто снаружи не откроет багажник, пока вы или пассажир не откроет любую дверь.

36. Чтобы отключить автоматическое включение плафонов салонного освещения, при открывании дверей, вытаскивании ключа из замка зажигания и открытии авто, нужно: когда включён свет в салоне, нажать и удерживать в течении 3-х секунд центральную кнопку на переднем плафоне, при этом не какой информации на бортовом компьютере не будет.

37. Если включить обогрев сидений, и не садится на них, нагреваться они не будут, так как в нижней части кресла находится датчик присутствия.

38. Работа подогрева сидений зависит от температуры воздуха, чем она выше тем слабее греет или не греет вообще.

Источник

Скрытые и полезные функции Пежо/Ситроен

Многие знают, что PSA оделил Пежо и Ситроен многими функциями, о которых многие владельцы и не знают или узнают уже позже по прошествии не одного года, постраюсь собрать максимально возможное в этом блоге!
Итак делить на Производителя и Марку не буду, так как проверить во всех не могу! Итак:

— Задний прикуриватель не будет работать, если отключить поднятие/опускание стёкол на задних пассажирских сидениях (защита от детей, чтобы не набедакурили)(работает не на всех моделях)

— При движении задним ходом и одновременном включении поворотника, боковое зеркало, соответствующее включенному поворотнику, опустится вниз( чтоб не наехать на бордюры)(работает в комплектациях с электроскладыванием и памятью)

— Если заглушить двигатель с одновременно включенным поворотником, то после этого будет гореть габарит со стороны, соотсвтествующей включенному поворотнику (удобно при стоянке на обочине в темное время суток, чтобы сэкономить заряд батарей)(работает не на всех моделях)

— Память сидений можно задать только при положении ключа в режиме зажигания, но не заводя авто(работает в комплектациях с электрорегулиркой и памятью сидений)

— Каждый из ключей имеет свою память сидений и зеркал. Поэтому сохранив положения для каждого ключа, машина будет сама узнавать каждого из владельцев и услужливо подстраивать под него кресло и зеркала еще до того как он окажется в салоне =).(работает в комплектациях с электрорегулиркой и памятью сидений)

— Всем известна функциональность подрулевого джойстика для управления музыкой. Если подержать кнопку в его торце — попадете в режим телефона, где уже можно выбрать контакт из записной книжки. Весьма удобно на ходу.(работает в во всех комплектациях)

— Настройки аудиосистемы можно изменить нажав на кнопку «0» на магнитоле. Тут же активируется фирменная функция улучшения звука и автоматической коррекции громкости.(работает не на всех моделях)

— Засунуть диск с навигацией, можно только при работающем двигателе (работает не на всех моделях)

— При обдуве лобового стекла, всегда автоматически включается кондиционер, чтобы «высушить» воздух, что способствует быстрому отпотеванию)

— В бардачке находится держатель для ручки (вверху или снизу)

— В бардачке имеется холодильник с регулировкой штрорки подачи воздуха(в 4007 он отдельно от основного бардачка)(есть не на всех моделях)

— Всем известна классная фишка автоматического складывания боковых зеркал при постановке на сигнализацию. Также зеркала можно сложить принудительно из салона, повернув джойстик управления зеркалами на 180 градусов (чтобы риска смотрела назад). Функция весьма полезна, пару раз выручала в пробках.(работает не на всех моделях)

— Чтобы активировать автоматическое включение ближнего света, достаточно подержать кнопку в торце левого подрулевого переключателя (который управляет повортниками). Также одновременно активируется функция «проводи меня домой». Машинка будет вежливо освещать вам путь до двери дома, после чего сама погасит фары =)(не во всех моделях)

— У других моделей, активация Автоматического Света по другому регламенту(важно наличие торцевой кнопки с надписью авто):Для включения/отключения функции нужно перевести ключ зажигания в положение [1] питания цепи аксессуаров (выкл[0] — цепь питания аксессуаров[1] — зажигание[2] — стартер[3] ) и удерживать торцевую кнопку на подрулевом рычаге более 2секунд, раздастся звук, функция авто света изменилась.

— Аналогичная кнопка есть и на правом переключателе (управляет стелкоочистителями) Короткое нажатие выводит информацию о расходе топлива, средней скорости и т.п. Длинное — сбрасывает показания счетчика б/к.

— Чтобы обнулить показатель межсервисного пробега, на выключенном зажигании следует нажать и удерживать кнопку «odo/00/TRIP» на приборной панели, не отпуская включить зажигание. На счетчике пробега пойдет обратный отсчет, когда на дисплее появятся =0 — кнопку отпустить. Все, сброс задан. При включении зажигания, будет появляться цифры и рядом гаечный ключ — это показатель сколько осталось до следующего сервиса.
Если, после окончания этой операции, Вы решили отключить аккумулятор, то сначала заприте центральный замок автомобиля и подождите не меньше пяти минут, иначе проведенная процедура обнуления индикатора техобслуживания не будет зафиксирована в памяти компьютера.

— При постановке на сигнализацию, если в течении 2х секунд повторно или долгим нажатием на кнопку закрытия на брелоке, машина автоматически закроет все стекла и люк (автодоводчик)(работает в во всех комплектациях)

—Из неприятных особенностей — не вздумайте заправлять машину с включенным двигателем, помимо того что это небезопасно, дык еще и уровень топлива в этом случае останется неизменным. И придется вам ездить с «врущим» прибором до следующей заправки, а некоторых спасала только заправка полного бака.

— Что бы достать ключ из крышки бензобака нужно нажать на подвижный элемент на внутренней стороне крышки, повернуть ключ и вынуть его.
Крышку при этом не закроешь, нужно будет вернуть ключ, проделав обратную процедуру.

— Когда опускаешь стекло автоматом оно уезжает вровень с дверью, но можно еще раз нажать и оно опускается еще ниже 3мм.

— После постановки на охрану автомобиля, спустя 30 секунд, нажать на кнопку закрыть авто, включается режим «Поиск автомобиля», в данном режиме начинает 30 секунд интенсивно моргать «аварийка» и включается свет в салоне авто.

— Если на под рулевом переключателе нажать одновременно на кнопки увеличения и уменьшения громкости, то магнитола перейдет в беззвучный режим (если радио), остановиться на паузу (если играет CD).

— Чем быстрее едешь, тем громче музыка играет (если в бортовом компьютере включено автоматическое увеличение громкости).

— Если в течении 30 секунд после снятия со штатной сигнализации, не будет открыта ни одна из дверей, авто автоматически закроется.

— Что бы поставить дворники в сервисный режим нужно, выключить зажигание и нажать вниз рычажок дворника, они поднимутся и так останутся. Что бы вернуть на место надо включить зажигание и махнуть ими.

— При движении задним ходом, если работают передние дворники, или если есть датчик дождя и идет дождь, включается автоматически задний дворник, (если BSI включено автоматическое включение заднего дворника).

— Дворники в режиме I, работают в зависимости от скорости, чем выше скорость тем чаще они срабатывают.

— Что бы зеркала не складывались во время постановки на штатную сигнализацию, нужно очень быстро нажать два раза на кнопку запирания замков на брелке, так же как супер блокировка, только очень быстро. Не всегда может получиться, нужно привыкнуть быстро нажимать. Помогает обычно зимой, закрывая машину не складывая зеркал, которые частенько примерзают.

— При автоматическом поднятии стекол, если засунуть руку, стекло автоматически остановиться и опуститься на 7-10 сантиметров (режим анти-защемления).(работают только с автоматическими стеклами)

— При отключении задних стекло-подъёмников, отключается и подсветка кнопок.

— Круиз-контроль, как и ограничитель, работает только свыше 40 км/ч, для МКПП включается только на 4-й и 5-й передаче.(на РКПП независимо от передачи).Ограничение по вводу данных 254км/ч

— Когда подносишь ключ к замку зажигания, бензонасос начинает работать даже если ключ еще не вставлен в замок, с этого момента система опознает только этот ключ.

— Датчик дождя отключается если перевести рычаг в положение I а затем обратно в 0.

— При удержании в течении 2-х секунд кнопки центрального замка на панели приборов, можно включить или выключить автоматическое запирание замков при начале движения (двери запираются при скорости от 10 км/ч).

— Если коротко (быстро) дернуть под рулевой переключатель дворников на себя то произойдет один взмах щеток стеклоочистителя, если чуть быстрее, то польёт водой и 3-и раза махнет щетками, если дернуть и чуть подержать, то польёт водой и 4-е раза махнет.

— Когда машина не заведена, а ключ находиться в положении ON, то если толкать со скоростью больше 8 км/ч отключается экономичный режим и аккумулятор заряжается, а так же работает электро-усилитель руля (в положении OFF он тоже работает).

— Если головной свет был включен принудительно, то при открытии двери начинает сигнализировать. Сигнализировать и если дверь открыта, а ключ в замке зажигания.

— Если зеркало заднего вида с авто-затемнением и оно включено, то при включении задней скорости авто-затемнение временно выключается, до тех пор пока на выключите заднюю передачу.

— Если подсветка багажника через какое-то время погасла, то не надо снова закрывать и открывать багажник, можно просто нажать на кнопку открывания и подсветка включится(работает только один раз).

— Если не закрыта крышка багажника до конца, то не включается омыватель заднего стекла и дворник.

— Кнопки управления зеркалами и стекло-подъёмниками работают ещё 45 секунд, после выключения зажигания.

— Сигнал индикации не пристегнутых ремней начинает срабатывать при начале движения и перестаёт через 3 минуты, при этом иконка на панели приборов не исчезнет, но после остановки и начале движения опять сработает.(Можно отключить програмно)

— При начале движения если дверь не закрыта или закрыта на один щелчёк, начнёт пищать и на панели приборов будет моргать жёлтый треугольник с восклицательным знаком, а так же появится надпись на дисплее бортового компьютера о том, какая именно дверь не закрыта.

— Если во время движения нажать сразу тормоз и газ, форсунки выключатся через 3 секунды на 10-15 секунд.

— После запуска двигателя, повторно стартером двигатель не провернешь, срабатывает блокировка включения стартера.

— При экстренном торможении, до того момента когда срабатывает ABS, автоматически включается световая аварийная сигнализация (активируется через лексия в интеллектуальном блоке).Так же активируется в этом блоке и световая аварийная сигнализация при ДТП

— Когда дворники работают в режиме авто больше минуты, автоматически включается ближний свет, даже если датчик света отсутствует.
— Дворники не включатся при вновь заведенной машине, если стоят в активном положении(придется переключить заново)
— Если проехать на машине, остановиться и не выходить из нее, ни кто снаружи не откроет багажник, пока вы или пассажир не откроет любую дверь.

— Чтобы отключить автоматическое включение плафонов салонного освещения, при открывании дверей, вытаскивании ключа из замка зажигания и открытии авто, нужно: когда включён свет в салоне, нажать и удерживать в течении 3-х секунд центральную кнопку на переднем плафоне, при этом не какой информации на бортовом компьютере не будет.(только на плафонах с однопозиционной кнопкой)

— Если включить обогрев сидений, и не садится на них, нагреваться они не будут, так как в нижней части кресла находится датчик присутствия.в пассажирских сидениях

— Работа подогрева сидений зависит от температуры воздуха, чем она выше тем слабее греет или не греет вообще если выше 10С за бортом.(в моделях без регулировок)

— При пропадании или ухудшения радиосигнала текущей радиостанции, магнитола сама ищет ближайшую волну с удовлетворительным приёмом и переключается на неё(при включении таковой функции).

— При включеном СД-проигрывателе, магнитола может сама перейти в режим радио (при включении таковой функции).

— Оттаивание заднего стекла отключится автоматически. Это сделано для защиты от перегрева нитей и как следствие от перегорания их.

— Если замок багажника перестал работать (например провод разорвался), то открыть багажник можно механически. Для этого надо сложить задние сиденья. Пробраться в багажник и отвёрткой нажать в отверстие на самом замке — он и откроется.

— Открытие задней двери багажника можно отключить берез меню бортового компьютера(работает не на всех моделях)

—Если поездить с включеным светом, в темное время суток, остановится, выключить свет заглушить авто и сразу выйти-авто мигнет несколько раз аварийкой.

Источник

Русификация бортового компьютера или замена на свежий Русский

Приветствую всех подписчиков и тех кто просто зашел.
Собственно давно в мою голову забрела мысль о замене монитора типа С (английского) на русифицированный от машины посвежее.

Что бы общаться по громкой связи был заказан в поднебесной Микрофон с проводкой ( в пути)
Монитор приехал ко мне нашей почтой из г.Томск
Дата изготовления: 13.01.2016
Software: V78.3
Hardware: V1600
Вот фото задней наклейки нового монитора:

Фото старого монитора в работе ( без русского, заместо него Крокозябры) :

Снимается все не тяжело, об этом много где написано.

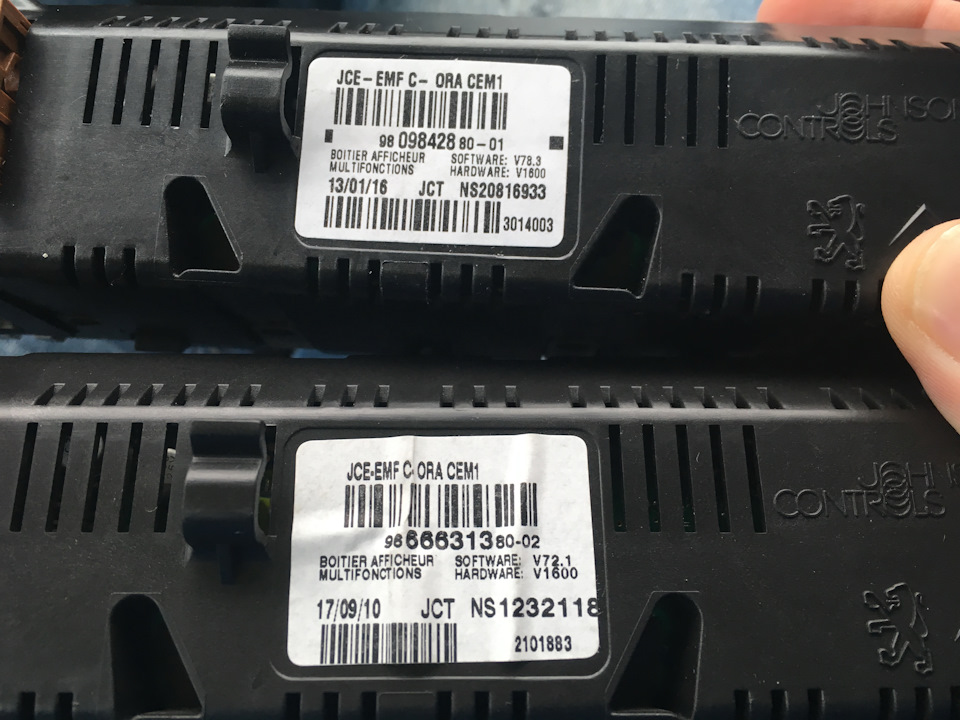

Фото 2-х мониторов ( старый как видно снизу):

Мне сообщили что он не настроен вообще.
Первое включение, Французский язык, и кнопки настройки с магнитолы не активны, даже музыка что играла на мониторе не отображалась.

Не беда, берем лексию, и активируем все что нам нужно.
Все это находится в Diagbox/Ремонт, Многофункциональный монитор — активировал все что было в авто.
Русский язык через Diagbox почему то не увидел, его поставил через меня магнитолы.
Вот и фото после вмешательства Лексией:

Источник

Расшифровка сообщений бортового компьютера

Выкладываю основные сообщения и русский перевод которые может увидеть владелец Пежо или Ситроен на дисплее своего бортового компьютера.
Этот текст был подготовлен форумчанами С4-Club.ru Кати и Бука в 2008 г., за что им до сих пор огромное спасибо!

Ещё один совет – не нужно истерик закатывать при обнаружении каких либо сообщений.
Есть прекрасные онлайн-сервисы перевода: как в яндексе , так и в гугле .

Введите в одно окошечко английский либо французский текст и через пару тройку секунд в другом окошке вы увидите, что это значит по-русски.
Перевод такого плана конечно слегка корявый, но смысл понять можно в любом случае.

Плюсы:
1) не будете дергать ни сервисный центр, ни друзей-знакомых из клуба чтоб расшифровали вам иноземную речь
2) повысите свою самооценку и будете уверенне чувствовать себя

Peugeot 308 SW BL. Руководство по эксплуатации — часть 13

— радиоприемник с CD-плеером,
— конфигурация бортовых систем,
— дополнительные возможности,
— настройки дисплея,
— выбор языка сообщений,
— выбор единиц измерения.

) Нажмите на кнопку «OK» , чтобы выбрать

нужное Вам меню.

На панели управления WIP Sound располо-

жены:
) кнопка «MENU» для перехода к главному

) кнопки » » или » » для пролистывания

позиций меню на дисплее,

) кнопка «MODE» для перехода к другому

приложению (бортовому компьютеру,

) кнопка «OK» для того, чтобы подтверж-

дать свои действия,

) кнопка «ESC» , чтобы отменить текущее

Радиоприемник с CD-плеером
Включив WIP Sound и выбрав в меню «Radio-CD»,

можно активировать и отключать связанные с

ним функции (отслеживание RDS, региональная

трансляция REG) или CD-плеера (сканирование

треков, проигрывание в случайном порядке, пов-

торное прослушивание композиций).
Подробности о приложении «Радиоприем-

На автомобили Peugeot 308 устанавлива ют маршрутный компьютер. Он позволяет получать следующую информацию:

Информация маршрутного компьютера выводится на многофункциональный ин формационный дисплей 11 (см. рис. 1.7) в панели приборов после выбора функции маршрутного компьютера ( см. «Много функциональный дисплей» ) нажатием на кнопку А, установленную в торце рычага

Последовательным нажатием кнопки на дисплей выводятся три закладки с раз личными сочетаниями информации:

– закладка с мгновенной информацией (о расстоянии, которое можно проехать на остатке топлива в баке; о текущем расходе топлива; расстоянии, оставшемся до конца пути);

– закладка с параметрами участка пути 1(о пройденном расстоянии; среднем расхо де топлива; средней скорости движения);

– закладка с параметрами участка пути 2(о пройденном расстоянии; среднем расхо де топлива; средней скорости движения).

Под пиктограммой средней скорости показывается значение средней ско рости с момента ее последнего обнуления.

Показания средней скорости движения ото бражаются только через 100 м пути с мо мента начала движения. До этого на дис плей выводятся прочерки. Показания об новляются примерно каждые пять секунд.

Под пиктограммой текущего расхода топлива (мгновенный расход) отоб ражается текущее потребление топлива, рассчитанное по количеству потребляемо го топлива и пройденному расстоянию в конкретный момент времени. Текущий расход топлива заново рассчитывается и отображается каждые две секунды. При работе двигателя во время стоянки теку щий расход отображается в л/ч.

Если скорость автомобиля снижена при мерно до 10 км/ч, текущий расход не рас считывается и на дисплее появится над пись «——L/ 100km»

Под пиктограммой среднего расхода топлива отображается среднее потребление топлива, рассчитанное по ко личеству потребляемого топлива и прой денного расстояния с момента подключе ния аккумуляторной батареи или обнуле ния данных. Для обнуления данных нажмите и удер живайте нажатой более одной секунды кнопку, установленную в торце рычага пра вого подрулевого переключателя. После нажатия этой кнопки примерно в течение одной минуты на дисплее будет отобра жаться надпись «——L/ 100km», затем нач нется пересчет и отображение среднего расхода топлива. Рабочий диапазон счет чика от 0,0 до 99,9 L/ 100.

ПРИМЕЧАНИЕ: Для получения точного значения счетчика среднего расхода топлива необходимо проехать не менее 500 м.

Под пиктограммой отображения расстояния, которое можно проехать на остатке топлива в баке выво дится примерное расстояние, которое можно проехать на оставшемся в баке топ ливе с учетом средней скорости движения и текущего расхода топлива. Это расстоя ние повторно рассчитывается и обновляет ся каждую секунду.

ПРЕДУПРЕЖДЕНИЕ: Даже если на дисплее показано расстояние, достаточное до намеченной вами заправки, заправьтесь, как можно быстрее, если стрелка указателя уровня топлива находится вблизи деления «0» шкалы и тем более если загорелась сигнальная лампа минимального резерва топлива.

Форум Пежо 308 Клуб

С огорчением узнал, что на 308 с дисплеем С информация бортового компа выводится только на 4 секунды. То есть мгновенный расход топлива можно узнать, если нажать на кнопку в торце стеклоочистителя. Появится остаток пробега и мгновенный расход, а также два маршрутника. НО они изчезают черех 4 секунды и на экране остаётся очень «важная» информация о дате и дне недели. Это никак нельзя перепрошить, чтобы пользоваться маршрутником нормально?

Сообщение Егерь » Вс апр 04, 2010 20:35

хм. по-моему выбирая «mode» вы можете установить режим, при котором информация с маршрутного компьютера все время будет на дисплее.

Сообщение Игорр » Вс апр 04, 2010 20:35

Сообщение Авеоносец » Вс апр 04, 2010 20:39

Ничего. Наоборот — центральный экранчик удобнее, но на нём у меня только инфа о работе автомата (ЕГС). А на него можно вывести маршрутник? Как?

Сообщение Авеоносец » Вс апр 04, 2010 20:40

Егерь писал(а): хм. по-моему выбирая «mode» вы можете установить режим, при котором информация с маршрутного компьютера все время будет на дисплее.

Увы. ничего не получается. Да и мануал такой возможности не предусматривает:
На дисплей выводится следующая инфор-
мация:
— время,
— дата,
— температура воздуха за бортом * (мигает
в случае гололеда),
— сигнализатор незакрытых дверей, багаж-
ника и т.п.,
— источники аудиосигнала (радиоприем-
ник, CD-плеер, . ),
— сообщения бортового компьютера (см. в
конце главы).
Сообщения о сбоях в работе систем (напр.,
«Неисправна система нейтрализации отра-
ботавших газов») или уведомляющие сооб-
щения (напр., «Не закрыт багажник») могут
появляться на короткое время. Их можно
удалять нажатием на кнопку «ESC» .
Меню «Функции
аудиосистемы»
Панель управления
На панели управления автомагнитолы RD4
расположены:
 кнопка «MENU» для перехода к главно-
му меню ,
 кнопки »  » или »  » для пролистывания
позиций меню на дисплее,
 кнопка «MODE» для перехода к другому
приложению (бортовому компьютеру, ис-
точнику аудиосигнала, . ),
 кнопки »  » или »  » для настройки пара-
метров регулировок,
 кнопка «OK» для того, чтобы подтверж-
дать свои действия,
или
 кнопка «ESC» , чтобы отменить текущее
действие.
 Нажмите на кнопку «MENU» , чтобы пе-
рейти к главному меню :
— функции аудиосистемы,
— диагностика бортовых систем,
— конфигурация бортовых систем,
— телефон (функция «свободные руки»).
 Нажмите на кнопки »  » или »  » чтобы
выбрать нужное Вам меню, а затем на
«OK» , чтобы подтвердить свое дейс-
твие.
* Только на автомобилях с кондиционером воздуха.

Как настроить часы в дорестайлинговом Пежо 308

Собственно, настройка часов в автомобилях до 2011 года и после особенно не отличается. Разница только в тактильных ощущениях, расположении и дизайне кнопок, а также оформлении монохромного дисплея бортового компьютера. Алгоритм настройки позволит выставить не только время, но и дату и формат времени. Делается это так:

Находим кнопку Menu

Нажимаем кнопку Menu.

В меню Personalisation-configuration выбираем строку Display configuration.

Выбираем строку Date and time adjusment.

После перехода в раздел Date and time adjusment откроются настройки даты и время.

Примерно так можно настроить часы в Пежо 308 разных лет выпуска и разных комплектаций.

Мануал

Инструкция из мануала Пежо 308.

Не теряйте мануалы и не теряйте время впустую, ровных всем дорог!

Пежо 308 как настроить бортовой компьютер

Введение
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Поездка на СТО
Инструкция по эксплуатации и техническому обслуживанию автомобиля
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними
Механическая часть бензинового двигателя
Механическая часть дизельного двигателя
Система охлаждения
Система смазки
Система питания
Система управления двигателем
Система впуска и выпуска
Электрооборудование двигателя
Сцепление
Механическая коробка передач
Автоматическая коробка передач
Приводные валы и главная передача
Подвеска
Тормозная система
Рулевое управление
Кузов
Система пассивной безопасности
Система кондиционирования
Электрооборудование и электросистемы
Коды неисправностей
Толковый словарь

Дебют Peugeot 308 — очередного поколения автомобилей трехсотого семейства — состоялся в июне 2007 года. Модель построена на платформе предшественника — Peugeot 307, обладателя почетного титула «Саг of the Year 2002», выпущенного за семь лет производства в количестве, превышающем 3 000 000.

Изначально автомобиль предлагался в кузовах трех- и пятидверный хэтчбек, а немного позже модельную гамму пополнили универсал 308 SW (Station Wagon) и купе-кабриолет 309 СС (Cabrio Coupe).

Дизайн создавался под управлением Жерара Вельтера, главного стилиста Peugeot последних десятилетий. Фирменный стиль 308-й угадывается во всем: начиная с характерного разреза фар и «оскала» радиаторной решетки и заканчивая «полувысокой» (semi-tall), как называет ее производитель, компоновкой кузова, обеспечивающей просторность салона и отличный обзор при сохранении компактных размеров автомобиля. Помимо грациозной кошачьей внешности, линии и обводы кузова обеспечивают Peugeot 308 самый лучший коэффициент аэродинамического сопротивления среди автомобилей малого класса: Сх = 0,29.

Салон новой Peugeot 308 отличается изысканностью дизайна и качеством используемых материалов отделки. Панель управления представляет собой гармоничное сочетание плавных и округлых очертаний с полным отсутствием прямых линий и острых углов. Центральная консоль плавно ниспадает от круглых дефлекторов к рычагу переключения передач. Приборы могут быть выполнены в двух исполнениях — с черными или белыми циферблатами. В обоих вариантах циферблаты окаймлены стильными хромированными ободками, а в случае с белыми циферблатами панель приборов дополнительно оснащается матричным дисплеем.
Каждая деталь призвана обеспечить максимальное удобство для водителя и пассажиров, чему также способствуют новейшая система контроля микроклимата и превосходная звукоизоляция. Расположение большого количества вещевых отсеков тщательно продумано. Охлаждаемый перчаточный ящик имеет объем 10 литров, а в регулируемый передний центральный подлокотник можно поместить до шести компакт-дисков.
Сиденья регулируются по положению в продольной плоскости, по высоте и наклону спинки. Кроме того, прекрасная эргономика обеспечивается валиками боковой поддержки на подушке и спинке, а также регулируемым поясничным упором. Рулевое колесо может регулироваться в двух плоскостях, обеспечивая комфортную посадку водителя.

Багажные отделения хэтчбеков могут похвастать одним из самых больших объемов в классе — от 348 л в обычном режиме до 1201 л при сложенных задних сиденьях. Универсал 308 SW, колесная база которого длиннее, чем у хэтчбеков на 10 см, обладает багажным отсеком, емкость которого при установленных сиденьях второго ряда составляет 674 л.

Линейка устанавливаемых на Peugeot 308 двигателей достаточно обширна. Бензиновые двигатели VTi (Variable Valve Lift and Timing injection) объемом 1,4л (95 л. с.) и 1,6 л (120 л. с.), а также турбоверсия 1,6 ТНР (Turbo High Pressure) (140, 150 и 175 л. с.) разработаны мотористами BMW и выпускаются на заводах Peugeot, причем часть из них на заводе в Англии устанавливаются на Mini. Дизели представлены французскими двигателями HDi FAP с рабочими объемами 1,6 л (90 или 110 л. с.) и 2,0 л (136 л. с.) — одними из самых лучших в мире дизельных агрегатов. Коробки передач на выбор: пятиступенчатая механическая, четырехступенчатая автоматическая или шестиступенчатая автоматизированная.

Инновационные передняя и задняя подвески Peugeot 308 позволяют достичь управляемости, близкой к идеальной для данного класса автомобилей. Спортивная управляемость реализована без снижения высокого уровня комфорта, поэтому пассажиры могут забыть о существовании неровностей на дороге. А надежность подвесок Peugeot уже давно оценена большим количеством автовладельцев во всем мире.
Отдельного внимания заслуживает безопасность Peugeot 308, оцененная по результатам независимых тестов Euro NCAP самым высоким рейтингом — «пять звезд».
Успех Peugeot 308 подтвержден премией «Золотой руль», ежегодно присуждаемой немецким автомобильным журналом «ВiId am Sonntag». Автомобиль стал лучшим в категории компактных семейных автомобилей.
С весны 2010 года производство Peugeot 308 началось в России на заводе в Калуге. Автомобиль предлагается в трех вариантах комплектации: Contort Pack, Premium, Premium Pack. Они отличаются элементами экстерьера (декоративная решетка радиатора, колесные диски), отделочными материалами салона, двигателями и коробками передач.
В данном руководстве приводятся указания по эксплуатации и ремонту всех модификаций автомобилей Peugeot 308/308 SW/308 СС, выпускаемых с 2008 года.

Peugeot 308
1.41 16V VTi (95 Hp) Годы выпуска: с 2008 года Тип кузова: хэтчбек Объем двигателя: 1397 см3	Дверей: 3/5 Коробка передач: пятиступенчатая механическая Привод: передний	Топливо: бензин АИ-95 Емкость топливного бака: 60 л Расход (город/шоссе): 9.0/5.2 л/100 км
1.61 16VVTi Годы выпуска: с 2008 года Тип кузова: хэтчбек Объем двигателя: 1598 см3	Дверей: 3/5 Коробка передач: пятиступенчатая механическая Привод: передний	Топливо: бензин АИ-95 Емкость топливного бака: 60 л Расход (город/шоссе): 9.3/5.2 л/100 км
1.61 16VTHP Годы выпуска: с 2008 года Тип кузова: хэтчбек Объем двигателя: 1598 см3	Дверей: 3/5 Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая Привод: передний	Топливо: бензин АИ-95 Емкость топливного бака: 60 л Расход (город/шоссе): 9.8/5.6 л/100 км
1.61 HDi FAP Годы выпуска: с 2008 года Тип кузова: хэтчбек Объем двигателя: 1560 см3	Дверей: 3/5 Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая Привод: передний	Топливо: дизельное Емкость топливного бака: 60 л Расход (город/шоссе): 6.0/3.9 л/100 км
2.0I HDi FAP Годы выпуска: с 2008 года Тип кузова: хэтчбек Объем двигателя: 1997 см3	Дверей: 3/5 Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая Привод: передний	Топливо: дизельное Емкость топливного бака: 60 л Расход (город/шоссе): 7.2/4.5 л/100 км
Peugeot 308 SW
1.41 16VVTi (95 Hp) Годы выпуска: с 2008 года Тип кузова: универсал Объем двигателя: 1397 см3	Дверей: 5 Коробка передач: пятиступенчатая механическая Привод: передний	Топливо: бензин АИ-95 Емкость топливного бака: 60 л Расход (город/шоссе): 9.3/5.3 л/100 км
1.61 16VVTi Годы выпуска: с 2008 года Тип кузова: универсал Объем двигателя: 1598 см3	Дверей: 5 Коробка передач: пятиступенчатая механическая Привод: передний	Топливо: бензин АИ-95 Емкость топливного бака: 60 л Расход (город/шоссе): 9.7/5.4 л/100 км
1.61 16VTHP Годы выпуска: с 2008 года Тип кузова: универсал Объем двигателя: 1598 см3	Дверей: 5 Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая Привод: передний	Топливо: бензин АИ-95 Емкость топливного бака: 60 л Расход (город/шоссе): 10.1/5.7 л/100 км
1.61 HDi FAP Годы выпуска: с 2008 года Тип кузова: универсал Объем двигателя: 1560 см3	Дверей: 5 Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая Привод: передний	Топливо: дизельное Емкость топливного бака: 60 л Расход (город/шоссе): 6.2/4.2 л/100 км
2.0I HDi FAP Годы выпуска: с 2008 года Тип кузова: универсал Объем двигателя: 1997 см3	Дверей: 5 Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая Привод: передний	Топливо: дизельное Емкость топливного бака: 60 л Расход (город/шоссе): 7.4/4.6 л/100 км
Peugeot 308 СС
1.61 16VVTi Годы выпуска: с 2009 года Тип кузова: купе-кабриолет Объем двигателя: 1598 см3	Дверей: 2 Коробка передач: пятиступенчатая механическая Привод: передний	Топливо: бензин АИ-95 Емкость топливного бака: 60 л Расход (город/шоссе): 9.4/5.5 л/100 км
1.61 16VTHP Годы выпуска: с 2009 года Тип кузова: купе-кабриолет Объем двигателя: 1598 см3	Дверей: 2 Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая Привод: передний	Топливо: бензин АИ-95 Емкость топливного бака: 60 л Расход (город/шоссе): 10.0/5.7 л/100 км
1.61 HDi FAP Годы выпуска: с 2009 года Тип кузова: купе-кабриолет Объем двигателя: 1560 см3	Дверей: 2 Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая Привод: передний	Топливо: дизельное Емкость топливного бака: 60 л Расход (город/шоссе): 6.0/4.0 л/100 км
2.0I HDi FAP Годы выпуска: с 2009 года Тип кузова: купе-кабриолет Объем двигателя: 1997 см3	Дверей: 2 Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая Привод: передний	Топливо: дизельное Емкость топливного бака: 60 л Расход (город/шоссе): 7.2/4.3 л/100 км

Содержание этой страницы защищено авторским правом. Копирование, перепечатка, либо использование материалов данной страницы для воспроизведения, переноса на другие носители информации ЗАПРЕЩЕНО и преследуется в соответствии с действующим законодательством.

Источник

Manuals
Brands
Peugeot Manuals
Automobile
308

Manuals and User Guides for Peugeot 308. We have 11 Peugeot 308 manuals available for free PDF download: Handbook, Manual

PEUGEOT 308 Handbook (400 pages)

Brand: PEUGEOT
|
Category: Automobile
|
Size: 10.46 MB

Protection of the Environment

3
Table of Contents

4
Boot

7
Lighting

9
Wipers

10
Changing Bulbs

11
Eco-Driving

12
Monitoring

14
Instrument Panel

14
Indicator and Warning Lamps

15
Warning Lamps

20
Gauges and Indicators

28
Service Indicator

29
Engine Oil Level Indicator

31
Adjustment Buttons

32
Total Distance Recorder

32
Trip Distance Recorder

32
Trip Computer

34
Touch Screen

36
Average Fuel Consumption

37
Touch Screen

38
Parking Sensors

38
Driving Assistance Menu

40
Setting the Date and Time

44
Access

48
Remote Control Key

48
Using the Key

49
Using the Remote Control

49
Changing the Battery

54
Keyless Entry and Starting» with Remote Control

55
Unlocking the Boot

56
Keyless Entry and Starting» on Your Person

57
Starting System

59
Boot

60
Tailgate Release

62
Remote Control

65
Locking the Vehicle

65
Alarm

67
Changing a Wheel

69
Electric Windows

71
Manual Operation

71
Window Controls

72
Panoramic Sunroof

73
Fuel Tank

74
Diesel Misfuel Prevention

75
Travelling Abroad

75
Petrol Engines

76
Diesel Engines

76
Comfort

77
Steering Wheel Adjustment

77
Front Seats with Manual Adjustments

78
Storing Driving Positions

80
Massage Function

82
Rear Seats (Saloon)

83
Rear Seats (SW)

84
Interior Fi Ttings

86
Front Armrest

88
Height Adjustment

88
Auxiliary Socket

89
Rear Armrest

91
Boot Fi Ttings (Saloon)

92
Boot Fi Ttings (SW)

93
Heating and Ventilation

97
Air Distribution

97
Heating

99
Manual Air Conditioning

99
Switching off

100
Manual Air Conditioning (Touch Screen)

101
Dual-Zone Digital Air Conditioning (Touch Screen)

103
Front Demist — Defrost

108
Digital Air Conditioning

108
Rear Screen Demist — Defrost

109
Driving

110
Starting-Switching off the Engine

110
Accessories

112
Emergency Starting

113
Manual Parking Brake

115
Electric Parking Brake

116
Automatic Operation

117
Manual Release

118
Immobilisation of the Vehicle

119
Emergency Braking

120
Operating Faults

121
Hill Start Assist

123
5-Speed Manual Gearbox

124
Gear Shift Indicator

125
Automatic Gearbox

126
Moving off

127
Park Assist

130
Dynamic Function

130
Stop & Start

131
Memorising Speeds

134
Speed Limiter

135
Cruise Control

138
Active Cruise Control

141
Display of Inter-Vehicle Time

149
Operating Limits

152
Emergency Collision Alert System, Emergency Collision Braking System

153
Blind Spot Sensors

158
Parking Sensors

161
Reversing Camera

163
Park Assist

164
Mirrors

172
Rear View Mirror

174
Lighting

175
Daytime Running Lamps

179
Automatic Illumination of Headlamps

180
Exterior Welcome Lighting

181
Headlamp Adjustment

182
Manual Adjustment

182
Wipers

183
Automatic Rain Sensitive Wipers

185
Courtesy Lamps

187
Interior Mood Lighting

188
Safety

189
Direction Indicators

189
Hazard Warning Lamps

189
Emergency or Assistance Call

190
Horn

190
Tyre Under-Inﬂ Ation Detection

191
Snow Chains

193
ESC System

195
Emergency Braking Assistance

195
Seat Belts

198
Airbags

201
Front Airbags

202
Lateral Airbags

204
Curtain Airbags

204
Child Seats

206
Deactivating the Passenger’s Front Airbag

209
ISOFIX Child Seats

215
Child Lock

222
Practical Information

223
Temporary Puncture Repair Kit

223
Repair Procedure

225
Checking Tyre Pressures

228
Changing a Wheel

229
Removing a Wheel

232
Fitting a Wheel

234
Snow Chains

236
Front Lamps

237
Changing a Bulb

237
Main Beam Headlamps

239
Front Foglamps

241
Changing a Fuse

247

PEUGEOT 308 Handbook (384 pages)

Brand: PEUGEOT
|
Category: Automobile
|
Size: 9.23 MB

Protection of the Environment

3
Table of Contents

4
Active Cruise Control

6
Familiarisation

7
Reversing Camera

7
Blind Spot Sensors

7
Fuel Tank

9
Panoramic Roof

10
Inch Touch Screen

10
Glove Box

10
Heated Seats

10
Isofix Mountings

11
Sitting Comfortably

13
Head Restraint Adjustment

13
Steering Wheel Adjustment

15
Door Mirrors

15
Rear View Mirror

15
Seeing Clearly

16
Passenger Safety

18
Driving Safely

19
Starting the Engine

20
Switching off the Engine

20
Electric Parking Brake

21
Display in the Instrument Panel

23
Automatic Emergency Braking

24
Instrument Panel

27
Indicator and Warning Lamps

28
Warning Lamps

33
Gauges and Indicators

41
Service Indicator

42
Adjustment Buttons

45
Instrument Panel

46
Touch Screen

46
Trip Computer

47
Average Fuel Consumption

50
9.7 Inch Touch Screen

51
Setting the Date and Time

57
Access

61
Remote Control Key

61
Using the Remote Control

62
Using the Key

63
Changing the Battery

67
Keyless Entry and Starting» Remote Control

68
Keyless Entry and Starting» System

70
Starting System

72
Boot

73
Tailgate Release

74
Remote Control

77
Locking the Vehicle

77
Alarm

79
Electric Windows

83
Manual Operation

83
Window Controls

84
Panoramic Sunroof

85
Fuel Tank

86
Diesel Misfuel Prevention

87
Travelling Abroad

87
Petrol Engines

88
Diesel Engines

88
Comfort

89
Front Seats with Manual Adjustments

89
Storing Driving Positions

91
Massage Function

93
Rear Seats

94
Steering Wheel Adjustment

96
Correct Driving Position

96
Interior Fi Ttings

97
Front Armrest

99
Height Adjustment

99
Auxiliary Socket

100
Rear Armrest

102
Boot Fi Ttings

103
Heating and Ventilation

105
Air Intake

105
Heating

107
Manual Air Conditioning

107
Switching off

108
Manual Air Conditioning (Touch Screen)

109
Dual-Zone Digital Air Conditioning (Touch Screen)

111
Digital Air Conditioning

116
Rear Screen Demist — Defrost

117
Driving

118
Starting-Switching off the Engine

118
Accessory Position

120
Emergency Starting

121
Manual Parking Brake

123
Electric Parking Brake

124
Manual Release

125
Automatic Operation

126
Operating Faults

129
Hill Start Assist

131
5-Speed Manual Gearbox

132
Gear Shift Indicator

133
Stop & Start

134
Memorising Speeds

137
Speed Limiter

138
Cruise Control

141
Active Cruise Control

144
Display of Inter-Vehicle Time

152
Operating Limits

155
Emergency Collision Alert System

156
Emergency Collision Braking System

156
Blind Spot Sensors

161
Parking Sensors

164
Reversing Camera

166
Visibility

167
Mirrors

167
Lighting Controls

170
Daytime Running Lamps

174
Automatic Illumination of Headlamps

175
Door Mirror

176
Headlamp Adjustment

177
Manual Adjustment

177
Wiper Controls

178
Automatic Rain Sensitive Wipers

180
Courtesy Lamps

182
Interior Mood Lighting

183
Safety

184
Direction Indicators

184
Safety Direction Indicators

184
Hazard Warning Lamps

184
Emergency or Assistance Call

185
Horn

185
Tyre Under-Inﬂ Ation Detection

186
Snow Chains

187
ESC System

190
Emergency Braking Assistance

190
Dynamic Stability Control (Dsc)

192
Seat Belts

193
Airbags

196
Front Airbags

197
Lateral Airbags

199
Curtain Airbags

199
Child Seats

201
Passenger Airbag off

204
ISOFIX Child Seats

210
Installing a Booster Seat

216
Child Lock

217
Practical Information

218
Temporary Puncture Repair Kit

218
Repair Procedure

220
Checking Tyre Pressures

223
Changing a Wheel

224
Removing a Wheel

227
Fitting a Wheel

229
Snow Chains

231
Changing a Bulb

232
Front Lamps

232
Main Beam Headlamps

234
Direction Indicators

235
Front Foglamps

236

PEUGEOT 308 Handbook (393 pages)

Brand: PEUGEOT
|
Category: Automobile
|
Size: 5.86 MB

Table of Contents

4
Overview

6
Boot

7
Lighting

9
Wipers

10
Changing Bulbs

11
Eco-Driving

12
Spare Wheel

13
Limit Causes of Excess Consumption

13
Observe Recommendations on Maintenance

13
Instruments

14
Instrument Panel

14
Indicator and Warning Lamps

15
Gauges and Indicators

30
Engine Oil Level Indicator

33
Distance Recorders

37
Trip Computer

39
Touch Screen

42
Parking Sensors

42
Blind Spot Sensors

44
Keyless Entry and Starting

45
Setting the Date and Time

49
Access

52
Remote Control Key

52
Door Mirrors

52
Keyless Entry and Starting» with Remote Control

58
Keyless Entry and Starting

60
Boot

63
Tailgate Release

64
Changing the Battery

66
Alarm

69
Towing

70
Electric Windows

72
Ease of Use and Comfort

74
Peugeot I-Cockpit

74
Steering Wheel Adjustment

74
Front Seats

75
Heated Seats

78
Massage Function

80
Rear Seats (Hatchback)

81
Rear Seats (SW)

82
Interior Fittings

84
Front Armrest

86
Height Adjustment

86
Usb Port

87
Rear Armrest

88
Boot Fittings (Hatchback)

89
Boot Fittings (SW)

90
Luggage Retaining Net

92
Heating and Ventilation

93
Air Intake

93
Air Distribution

93
Manual Air Conditioning

95
Manual Air Conditioning (Touch Screen)

96
Dual-Zone Digital Air Conditioning (Touch Screen)

97
Front Demist — Defrost

102
Rear Screen Demist — Defrost

103
Panoramic Sunroof

104
Courtesy Lamps

105
Interior Mood Lighting

106
Lighting and Visibility

107
Mirrors

107
Rear View Mirror

108
Lighting Control Stalk

109
Daytime Running Lamps

112
Automatic Illumination of Headlamps

113
Direction Indicators

114
Side Spotlamps

115
Headlamp Beam Height Adjustment

115
Wiper Control Stalk

116
Automatic Rain Sensitive Wipers

118
Safety

120
Hazard Warning Lamps

120
Safety Hazard Warning Lamps

120
Appel D’urgence Ou D’assistance

121
Emergency or Assistance

121
Horn

123
Electronic Stability Control

123
Seat Belts

126
Airbags

129
Lateral Airbags

131
Curtain Airbags

131
Accessories

132
Carrying Children

133
Deactivating the Passenger Front Airbag

136
ISOFIX Mountings and Child Seats

142
Child Lock

146
Child Seats

147
Driving

148
Driving Recommendations

148
Starting-Switching off the Engine

150
Manual Parking Brake

156
Electric Parking Brake

157
Manual Release

159
Hill Start Assist

164
5-Speed Manual Gearbox

165
Gear Efficiency Indicator

166
Automatic Gearbox

167
Moving off

168
Automatic Operation

169
Dynamic Pack (Driver Sport Pack)

171
Stop & Start

172
Memorising Speeds

175
Speed Limiter

176
Cruise Control

179
Dynamic Cruise Control

182
Display of Inter-Vehicle Time

189
Operating Limits

191
Emergency Collision Alert System

192
Emergency Collision Braking System

192
Blind Spot Monitoring System

197
Parking Sensors

200
Reversing Camera

202
Park Assist

203
Under-Inflation Detection

211
Practical Information

215
Fuel Tank

215
Diesel Misfuel Prevention

216
Snow Chains

218
Very Cold Climate Screen

219
Towing a Trailer

220
Energy Economy Mode

221
Accessories

222
Changing a Wiper Blade

224
Fitting Roof Bars

225
Bonnet

227
Petrol Engine

228
Diesel Engine

229
Checking Levels

230
Brake Fluid Level

231
Coolant Level

232
Checks

233
Manual Gearbox

234
Brake Pads

234

PEUGEOT 308 Manual (292 pages)

208/308/3008/5008/Expert/RCZ/ 508/4008/for others

Brand: PEUGEOT
|
Category: GPS
|
Size: 8.85 MB

Table of Contents

3
Touch Screen

3
First Steps

4
Steering Mounted Controls

5
General Operation

6
Entry Keypads (Examples)

7
Navigation

8
- Access to the «Navigation» Menu

  9
- Choosing a Destination

  12
Navigation Guidance, Traffic

12
- Towards One of the Recent Destinations

  13
- Towards a Contact

  13
- Towards GPS Coordinates

  14
- Towards a Point on the Map

  14
- Towards Points of Interest (POI)

  15
- List of Main Points of Interest (POI)

  16
- Risk Area Alert Settings

  17
- Adding a Waypoint

  18
- Organising Waypoints

  18
- Route Options

  19
- Calculation Criteria

  19
- Traffic Information

  20
- Display of Messages

  20
- Setting Filters

  20
- Main Traffic Symbols

  21
- Receiving TA Messages

  21
- Diversion from a Route

  22
- Map Management

  23
- Selecting the Points of Interest Displayed on the Map

  23
- Map Orientation

  24
- Map Colour

  24
- Settings

  25
- Navigation Speech Synthesis

  25
- Volume/Street Names

  25
Media

26
- Access to the «Media» Menu

  27
- Radio

  30
- Selecting a Station

  30
- Change a Radio Frequency

  31
- Preset a Station

  32
- Activate/Deactivate RDS

  33
- CD, MP3 CD, USB Player, Auxiliary

  34
- Selection of Source

  34
- Information and Advice

  35
- CD, MP3 CD/USB Player

  35
- Music

  36
- Selecting a Track

  36
- Connecting Apple Players

  37
- Audio Streaming

  37
- Using the Auxiliary Input (Aux)

  38
- Cable Not Supplied

  38
- Audio

  39
Communication

40
- Access to the «Communications» Menu

  41
- Pairing a Bluetooth Telephone First Connection

  44
- Receiving a Call

  46
- Managing Paired Telephones

  46
- Calling a Contact

  47
- Calling a New Number

  47
- Making a Call

  47
- Calling a Recently Dialled Number

  48
- Ending a Call

  48
- Call Log

  48
- Ringtones

  49
- Managing Contacts/Entries

  49
Settings

49
- Access to the «Settings» Menu

  51
- Modify System Settings

  54
- Vehicle

  55
- Modify Settings

  55
Frequently Asked Questions

56
- For 308, 3008, 5008, Expert, RCZ

  62
- Display According to Context

  66
- Selecting a Destination

  68
- Towards a New Destination

  68
- To One of the Recent Destinations

  69
- Towards a Contact in the Contacts Directory

  69
- List of Principal Points of Interest (POI)

  72
- Alert Parameters Risk Areas

  73
- Adding a Stage

  74
- Organising Stages

  74
- Adjusting the Guidance Speech Synthesis

  78
- Adjusting the Volume/Deactivation

  78
- Male Voice/Female Voice

  79
- Access to the «Traffic Information» Menu

  80
- Configure the Filtering and Display of TMC Messages

  81
- Principal TMC Symbols

  82
- Using the Telephone

  83
- Audio System/Bluetooth Telephone

  84
- First Connection

  84
- Directory/Synchronizing Contacts

  86
- Managing Contacts

  87
- Calling a Recently Entered Number

  89
- Options During a Call

  91
- Changing the Ring Tone

  92
- Access to the «Radio» Menu

  93
- Changing Band

  94
- Activate/Deactivate RDS

  95
- Presetting a Station

  95
- Music Media Players

  96
- Selection a Source

  98
- Jack Audio/Usb Cable Not Supplied

  101
- Audio Settings

  102
- Display Configuration

  103
- Main Function

  104
- Screen Menu Map

  104
- «Traffic» Menu

  105
- «Radio» Menu

  106
- «Setup» Menu

  107
- For 508

  114
- Multimedia Bluetooth Telephone Audio System

  115
- Satellite Navigation System

  115
- Control Panel

  116
- Selecting a Destination

  122
- Updating the Risk Areas Pois (Speed Camera Information)

  127
- Alert Parameters

  128
- Risk Areas

  128
- Pairing a Telephone

  139
- Ending a Call

  142
- Directory-ADDR Book

  146
- Managing Contacts

  148
- Ipod/Iphone

  156
- Display Configuration

  159
- Setting the Date and Time

  159
- Audio System/Bluetooth

  169
- First Steps

  170
- Steering Mounted Controls

  171
- Main Menu

  172
- Audio

  173
  - Digital Radio-DAB/FM Auto Tracking

    174
  - Digital Radio-Listening to Info Messages

    174
  - Rds

    174
  - Display Radio Text

    175
  - Audio CD

    176
  - Playing a CD

    176
  - CD, Usb

    177
  - Playing a Compilation

    178
  - USB Memory Stick-File Classification

    179
  - Ipod or Portable Player

    180
  - Auxiliary Jack Socket

    181
  - Auxiliary Socket (Aux)

    181
  - Play Mode

    182
  - Streaming-Playing Audio Files Via Bluetooth

    182
- Using the Telephone

  183
  - Telephone Status

    185
  - Managing Connections

    186
  - Making a Call-Dialling

    187
  - Making a Call-Recently Called Numbers

    187
  - Making a Call-From the Directory

    188
  - Managing Calls

    189
  - Directory

    191
- Audio Settings

  192
- Screen C

  192
- Configuration

  193
  - Setting the Date and Time

    193
  - A few Definitions

    194
- Trip Computer

  194
- Main Function

  195
- Screen Menu Map

  195
- Bluetooth Connection

  196
- Frequently Asked Questions

  197
  - For 4008

    201
  - Audio-Telematic System

    202
  - Description of the Controls-Menus

    204
- General Operation

  204
- GPS System

  205
- Navigation — Guidance

  205
  - What Is a Point of Interest (POI)?

    205
  - What Is the Navigation System and GPS?

    205
  - Information Displayed on the Map During Navigation

    206
  - Searching for a Destination Using an Address or Points of Interest (POI)

    207
  - Searching Using Previous Destinations, a Stored Address or a Return Home

    208
  - Navigation Settings and Information

    209
  - Icons Displayed on the Map

    211
  - Selecting Points of Interest (POI)

    211
  - Entering an Address and Starting Guidance

    212
- Audio / Video

  215
  - Radio, RDS, AF, REG, TP, PTY

    215
  - RDS Alternative Frequencies

    215
  - Regional Mode

    215
  - Information Displayed in Radio Mode

    216
  - Radio, Selecting an FM Station and Presetting

    217
  - Radio, RDS Settings

    218
  - Copyright

    219
  - Playing an Audio CD

    219
  - Recording Onto the Music Server

    219
  - What Is the Gracenote CDDB?

    219
  - Information Displayed in CD Mode and Copying a CD

    220
  - Copying a CD Onto the Music Server

    222
  - General Notes on the Music Server

    225
  - «My Best» Group, Number 02

    226
  - «New Group» Group for the User, Numbers 03 to 99

    226
  - «Original Playlist» Lists

    226
  - «Original» Group, Number 01

    226
  - «My Favorites» List

    227
  - «My most Played» List

    227
  - «User Playlist» List

    227
  - Information Displayed in Music Server Mode

    228
  - Playing a Track or a Playlist in the Music Server

    229
  - Creating a Group and a Playlist in the Music Server

    230
  - Acceptance of the Files

    231
  - General Notes on MP3/WMA CDS

    231
  - Playing an MP3/WMA CD

    231
  - What Is the MP3/WMA File Format?

    231
  - Information Displayed in MP3/WMA CD Mode

    232
  - Information Displayed in DVD Mode

    235
  - Playing a DVD

    236
  - Display Screen, Sound, Picture

    237
- Settings

  237
  - Time and Date, Language, Unit, Picture Size

    238
  - Equipment, Contrast, Traffic Information (TP)

    239
- Information

  240
  - System Version, Satellite

    240
  - Calendar, Trip

    241
  - Environment, Air Conditioning, Telephone

    242
- Peugeot Connect USB

  243
  - Using the USB Port

    243
  - Information Displayed in USB or Aux Mode

    244
  - Information Displayed in Ipod (or Apple Player) Mode

    245
  - Playing a Track

    246
  - Bluetooth Streaming-Telephone

    248
  - Matching a Telephone, Play a Track

    248
  - Information Displayed in Telephone Mode

    249
  - Bluetooth Telephone

    250
  - Changing the Voice Command Language

    251
  - Training the User’s Voice

    252
  - Voice Training Commands

    253
  - Matching a Bluetooth Telephone

    254
  - Using a Telephone Number

    256
  - Saving a Name in the System Phone Book

    257
  - Using a Name in the Phone Book

    258
  - Redial the Last Number Called

    259
  - Voice Commands

    260
  - For Others

    262
  - Multimedia Audio Equipment/Bluetooth Telephone GPS Europe by SD Card

    263
  - Peugeot Connect Navigation

    263
- First Steps

  264
- Peugeot Connect Navigation Control Panel

  264
- Steering Mounted Controls P

  265
- Display According to the Context

  267
- General Operation

  267
- Navigation — Guidance

  268
  - Adding a Stopover

    271
  - Searching for Points of Interest (POI)

    272
  - Navigation Settings

    274
  - Сonfigure the Filtering and Display of TMC Messages

    275
- Radio

  277
  - RDS-Regional Mode

    277
  - CD, Mp3/Wma CD

    278
- Music Media Players

  278
  - Selecting/Playing Music

    279
  - CD Changer

    280
  - Jack/Usb Audio Cable Not Supplied

    280
  - Playing a CD (Not MP3/WMA Compatible)

    280
  - Using the External Input (Aux)

    280
- Bluetooth Telephone

  281
- Connecting a Telephone

  281
- Trip Computer /Vehicle Parameters P

  284
- Screen Menu Map

  285
- Frequently Asked Questions

  288

Peugeot 308 Handbook (356 pages)

Brand: Peugeot
|
Category: Automobile
|
Size: 41.01 MB

Table of Contents

4
Familiarisation

6
Familiarisation 4

24
Eco-Driving

25
INSTRUMENTS and CONTROLS

27
Instrument Panels

27
Warning and Indicator Lamps

31
Indicators

37
Instrument Panel Buttons

45
Multifunction Screens

47
16/9 Retractable Colour Screen

54
(Peugeot Connect Navigation)

54
«Media

56
Trip Computer

59
Comfort

63
Ventilation

63
Air Conditioning

63
Manual Air Conditioning

65
Rear Screen Demist — Defrost

67
Dual-Zone Digital Air Conditioning

68
Remote Control Key

85
Alarm

89
Electric Windows

91
Doors

93
Boot

96
Panoramic Sunroof

97
Fuel Tank

98
Misfuel Prevention

99
Visibility

101
Lighting Controls

102
LED Lamps

102
Daytime Running Lamps

102
Directional Lighting

105
Wiper Controls

106
Automatic Rain Sensitive Wipers

108
Courtesy Lamps

109
Interior Mood Lighting

110
Boot Lamp

110
Fittings

111
Interior Fi Ttings

111
Front Armrest

114
Boot Fi Ttings

117
Child Safety

127
Child Seats

128
Isofix Mountings

132
ISOFIX Child Seats

134
Manual Child Lock

136
Electric Child Lock

136
Safety

137
Direction Indicators

137
Hazard Warning Lamps

137
Horn

137
Tyre Under-Inﬂ Ation Detection

138
Emergency or Assistance Call

139
Braking Assistance Systems

139
Trajectory Control Systems

140
Front Seat Belts

141
Airbags

146
Driving

151
Gear Shift Indicator

151
Speed Electronic Gear Control Gearbox

153
Hill Start Assist

155
Automatic Gearbox

157
Stop & Start

160
Speed Limiter

163
Cruise Control

165
Parking Sensors

167
Bonnet

170
Running out of Fuel (Diesel)

171
Petrol Engines

172
Diesel Engines

173
Checking Levels

174
Checks

176
Repair Kit

178
Changing a Wheel

186
Changing a Bulb

193
Changing a Fuse

200
Information

201
Charging Battery Using Battery Charger

207
Energy Economy Mode

208
Changing a Wiper Blade

209
Towing the Vehicle

209
Towing a Trailer

212
Very Cold Climate Screen

213
Fitting Roof Bars

214
Accessories

215
Technical

217
Petrol Engines

217
Technical Data

218
Diesel Engines

226
Dimensions

238
Emergency or Assistance

241
Emergency or Assistance Call

242
Peugeot Connect Media

243
Home Address

258
Route Options

259
Selecting a Station

267

PEUGEOT 308 Handbook (324 pages)

Brand: PEUGEOT
|
Category: Automobile
|
Size: 11.17 MB

Table of Contents

4
- Instruments and Controls

  6
- Eco-Driving

  8
  - Eco-Driving

    9
  - Instruments Instrument Panel

    10
- Warning and Indicator Lamps

  11
- Indicators

  25
- Distance Recorders

  29
- Lighting Dimmer

  30
- Monochrome Screen C

  32
- Touch Screen

  34
- Exterior Lighting Control Stalk

  76
- Automatic Illumination of Headlamps

  78
- Guide-Me-Home Lighting

  80
- Direction Indicators

  81
- Wiper Control Stalk

  82
- Changing a Wiper Blade

  84
- Automatic Windscreen Wipers

  85
  - Safety General Safety Recommendations

    86
- Emergency or Assistance Call

  87
- Horn

  88
- Seat Belts

  92
- Airbags

  94
- Child Seats

  97
- Child Seat at the Front

  98
- Deactivating the Front Passenger Airbag

  101
- ISOFIX Mountings and Child Seats

  108
- Child Lock

  109
- Driving Recommendations

  111
- Anti-Theft Protection

  112
- Manual Parking Brake

  116
- Hill Start Assist

  119
- Speed Manual Gearbox

  120
- EAT6 Automatic Gearbox

  121
- EAT8 Automatic Gearbox

  124
- Driver Sport Pack

  128
- Gear Shift Indicator

  129
  - Stop & Start

    130
- Memorising Speeds

  132
  - Speed Limit Recognition and Recommendation

    133
- Speed Limiter

  135
- Cruise Control

  137
- Adaptive Cruise Control

  140
  - And Intelligent Emergency Braking Assistance

    148
- Fatigue Detection System

  151
- Active Lane Keeping Assistance

  152
- Blind Spot Detection

  156
- Parking Sensors

  158
- Reversing Camera

  160
- Visiopark 1

  160
- Park Assist

  163
- Tyre Under-Inflation Detection

  168
- Practical Information

  172
- Fuel Tank

  172
- Diesel Misfuel Prevention

  173
- Compatibility of Fuels

  174
- Snow Chains

  175
- Very Cold Climate Screen

  175
- Towing Device

  176
- Towing Device with Quickly Detachable Towball (Hatchback)

  177
- Towing Device with Quickly Detachable Towball (SW)

  180
- Energy Economy Mode

  183
- Load Reduction Mode

  183
- Fitting Roof Bars

  184
- Bonnet

  185
- Engines

  185
- Checking Levels

  186
- Checks

  188
  - Adblue ® (Bluehdi Engines)

    190
- In the Event of a Breakdown

  195
- Tool Kit

  195
- Temporary Puncture Repair Kit

  196
- Spare Wheel

  203
- Changing a Bulb

  207
- Changing a Fuse

  213
- Battery

  217
- Towing

  220
- Running out of Fuel (Diesel)

  222
- Engine Technical Data and Towed Loads

  223
- Technical Data

  223
- Petrol Engines

  224
- Diesel Engines

  229
- Dimensions

  233
- Identification Markings

  235

PEUGEOT 308 Handbook (336 pages)

Brand: PEUGEOT
|
Category: Automobile
|
Size: 22.3 MB

Table of Contents

235
Radio Media Nav Esc Traffic Addr Book Setup

236
Abc Def

236
Ghi Jkl Mno

236
Pqrs Tuv Wxyz

236
First Steps

236
Radio

239
Navigation — Guidance

244
Traffic Information

250
Music Media Players

253
Making a Telephone Call

261
Configuration

262
Voice Commands and Steering Mounted Controls

263
Screen Menu Map

266
Frequently Asked Questions

270
Gps Europe

275

PEUGEOT 308 Handbook (85 pages)

Brand: PEUGEOT
|
Category: Car Navigation system
|
Size: 3.01 MB

7-Inch Touch Screen

2
- Table of Contents

  2
- First Steps 296

  3
- Steering Mounted Controls 299

  6
- Menus 300

  7
- Media 302

  9
- Radio 308

  15
- DAB (Digital Audio Broadcasting) Radio 310

  17
- Music 312

  19
- Navigation 316

  23
- Navigation — Guidance 324

  31
- Traffic 328

  35
- Configuration

  37
  - Audio Settings

    43
- Connected Services 340

  47
- Peugeot Connect Apps 341

  48
- Telephone 342

  49
- Frequently Asked Questions 350

  57
Peugeot Connect Sound (Rd5)

66
- Which Require Prolonged Attention While the Vehicle Is Stationary

  66
- First Steps 360

  67
- Steering Mounted Controls 361

  68
- Menus 362

  69
- Radio 362

  69
  - Selecting a Station

    69
- Media 366

  73
- Telephone 370

  77
- Screen Menu Map(S) 372

  79
- Frequently Asked Questions 375

  82

PEUGEOT 308 Handbook (20 pages)

PEUGEOT 308

Brand: PEUGEOT
|
Category: Automobile
|
Size: 0.66 MB

Familiarisation

2
Exterior

2
Opening

4
Remote Control Key

4
Fuel Tank

4
Panoramic Sunroof

5
Boot

5
Rear Screen

5
Interior

6
Instruments and Controls

7
Sitting Comfortably

9
Driver’s Seat

9
Front Seats

10
Front Armrest

10
Door Mirrors

11
Rear View Mirror

11
Front Seat Belts

11
Seeing Clearly

12
Lighting

12
Direction Indicators

12
Wipers

12
Ventilation

13
Recommended Interior Settings

13
Monitoring

14
Instrument Panel

14
Warning Lamps

14
Switch Panel

14
Passenger’s Safety

15
Passenger’s Front Airbag

15
Seat Belts and Passenger’s Front Airbag

15
Electric Child Lock

15
Passenger Comfort

16
Operating the Front Passenger Seat

16
Operating the Rear Seats

16
Seat Configuration

17
A few Examples of Seat Modularity

17
Driving Safely

18
Speed Limiter «LIMIT»

18
Cruise Control «CRUISE»

18
Display on the Instrument Panel

18
6-Speed Electronic Gear Control Gearbox

19
Moving off

19

PEUGEOT 308 Handbook (20 pages)

Brand: PEUGEOT
|
Category: Automobile
|
Size: 0.69 MB

Remote Control Key

4
Panoramic Glass Roof

5
Rear Screen

5
Instruments and Controls

7
Sitting Comfortably

9
Front Seats

10
Front Armrest

10
Steering Wheel Adjustment

10
Door Mirrors

11
Rear View Mirror

11
Front Seat Belts

11
Seeing Clearly

12
Direction Indicators

12
Instrument Panel

14
Warning Lamps

14
Switch Panel

14
Passenger Safety

15
Passenger’s Front Airbag

15
Electric Child Lock

15
Driving Safely

18
Moving off

19

PEUGEOT 308 Handbook (24 pages)

Brand: PEUGEOT
|
Category: Automobile
|
Size: 0.65 MB

Peugeot Categories

Automobile

Scooter

Saw

Drill

Power Tool

More Peugeot Manuals

Источник

Информация маршрутного компьютера выводится на многофункциональный информационный дисплей 11 (см. рис. 1.7) в панели приборов после выбора функции маршрутного компьютера (см. «Многофункциональный дисплей») нажатием на кнопку А, установленную в торце рычага

правого подрулевого переключателя.

Последовательным нажатием кнопки на дисплей выводятся три закладки с различными сочетаниями информации:

– закладка с параметрами участка пути 1(о пройденном расстоянии; среднем расходе топлива; средней скорости движения);

– закладка с параметрами участка пути 2(о пройденном расстоянии; среднем расходе топлива; средней скорости движения).

Под пиктограммой средней скорости показывается значение средней скорости с момента ее последнего обнуления.

Показания средней скорости движения отображаются только через 100 м пути с момента начала движения. До этого на дисплей выводятся прочерки. Показания обновляются примерно каждые пять секунд.

Под пиктограммой текущего расхода топлива (мгновенный расход) отображается текущее потребление топлива, рассчитанное по количеству потребляемого топлива и пройденному расстоянию в конкретный момент времени. Текущий расход топлива заново рассчитывается и отображается каждые две секунды. При работе двигателя во время стоянки текущий расход отображается в л/ч.

Если скорость автомобиля снижена при мерно до 10 км/ч, текущий расход не рассчитывается и на дисплее появится надпись «——L/ 100km»

Под пиктограммой среднего расхода топлива отображается среднее потребление топлива, рассчитанное по количеству потребляемого топлива и пройденного расстояния с момента подключения аккумуляторной батареи или обнуления данных. Для обнуления данных нажмите и удерживайте нажатой более одной секунды кнопку, установленную в торце рычага правого подрулевого переключателя. После нажатия этой кнопки примерно в течение одной минуты на дисплее будет отображаться надпись «——L/ 100km», затем начнется пересчет и отображение среднего расхода топлива. Рабочий диапазон счетчика от 0,0 до 99,9 L/ 100.

Под пиктограммой отображения расстояния, которое можно проехать на остатке топлива в баке выводится примерное расстояние, которое можно проехать на оставшемся в баке топливе с учетом средней скорости движения и текущего расхода топлива. Это расстояние повторно рассчитывается и обновляется каждую секунду.

Источник

2. Органы управления, приборная панель, оборудование салона

Оборудование салона

Peugeot 308/308 SW

1. Отделение для хранения очков. 2. Противосолнечные козырьки. 3. Поручень с крючком для одежды. 4. Отделения для карточек. 5. Отделение для мелких предметов. 6. Лоток для мелких предметов. 7. Крючок для сумки. 8. Перчаточный ящик с подсветкой. 9. Карман на двери. 10. Пепельница с подсветкой. 11. Лоток с нескользким ковриком. 12. Электрическая розетка 12 В. 13. Подстаканник. 14. Передний подлокотник. 15. Вещевой ящик.

Peugeot 308 СС

1. Противосолнечные козырьки. 2. Отделение для вещей. 3. Лоток для мелких предметов. 4. Крючок для сумки. 5. Перчаточный ящик с замком и охлаждением. 6. Большие дверные карманы. 7. Малые дверные карманы. 8. Пепельница с подсветкой. 9. Лоток с нескользким ковриком. 10. Розетка 12 В. 11. Передний подлокотник с замком. 12. Вещевой ящик.

Оборудование места водителя

Peugeot 308/308 SW

1. Выключатели регулятора/ограничителя скорости. 2. Рукоятка механизма регулирования рулевой колонки. 3. Переключатели световых приборов и указателей поворотов. 4. Панель приборов. 5. Место расположения подушки безопасности водителя. Звуковой сигнал. 6. Рычаг переключения передач. 7. Стояночный тормоз. 8. Выключатель шторки панорамной крыши. 9. Выключатель подогрева сиденья. 10. Рукоятка механизма отпирания замка капота. 11. Ручки настройки зеркал заднего вида. Выключатели стеклоподъемников. 12. Блок предохранителей. 13. Ручной корректор угла наклона фар. 14. Сопло обдува стекла передней двери. 15. Громкоговоритель. 16. Сопло обдува ветрового стекла.

1. Замок зажигания с противоугонной блокировкой. 2. Подрулевой переключатель системы аудиотелематики. 3. Выключатели стеклоочистителей/ стеклоомывателей/бортового компьютера. 4. Центральные вентиляционные решетки с регулируемыми заслонками. 5. Многофункциональный дисплей. 6. Датчик освещенности. 7. Место расположения подушки безопасности пассажира. 8. Боковая вентиляционная решетка с регулируемой заслонкой. 9. Выключатель подушки безопасности пассажира. 10. Перчаточный ящик/ Аудио- и видеогнезда для штекеров. 11. Вещевой лоток или панель управления системой WIP Com 3D, 12. Электрическая розетка 12 В, 13. Пепельница. 14. Панель управления отопителем/ кондиционером воздуха. 15. CD- чейнджер. 16. Аудиосистема и телематика. 17. Кнопка вызова неотложной помощи.

Peugeot 308 СС

1. Выключатели регулятора/ограничителя скорости. 2. Рукоятка механизма регулирования рулевой колонки. 3. Переключатели световых приборов и указателей поворотов. 4. Панель приборов. 5. Место расположения подушки безопасности водителя. Звуковой сигнал. 6. Рычаг переключения передач. 7. Стояночный тормоз. 8. Розетка 12 В. 9. Выключатель подогрева сиденья. 10. Ручки настройки зеркал заднего вида. Выключатели стеклоподъемников. 11. Рукоятка механизма отпирания замка капота. 12. Блок предохранителей. 13. Ручной корректор угла наклона фар. Кнопка системы предупреждения о случайном пересечении линии дорожной разметки. 14. Боковая вентиляционная решетка с регулируемой заслонкой. 15. Сопло обдува стекла передней двери. 16. Громкоговоритель. 17. Сопло обдува ветрового стекла.

1. Замок зажигания с противоугонной блокировкой. 2. Подрулевой переключатель аудиосистемы и телематики. 3. Выключатели стеклоочистителей/стеклоомывателей/бортового компьютера. 4. Центральные вентиляционные решетки с регулируемыми заслонками. 5. Многофункциональный дисплей. 6. Датчик освещенности. 7. Место расположения подушки безопасности пассажира. 8. Выключатель подушки безопасности пассажира. 9. Перчаточный ящик/аудио-и видеогнезда для штекеров. 10. Выключатель складной крыши. Выключатель четырех стеклоподъемников. 11. Отделение для мелких вещей или панель WIP СОМ 3D. 12. Панель управления системой Airwave. 13. Передний подлокотник. 14. Пепельница. 15. Панель управления отопителем/ кондиционером воздуха. 16. Аудиосистема и телематика. 17. Кнопка вызова срочной помощи Peugeot.

Панели приборов

Панель приборов — панель, содержащая контрольные приборы, индикаторы и сигнализаторы, отражающие работу бортовых систем.
Комбинация приборов бензиновых и дизельных версий с механической коробкой передач или 6-ступенчатой секвентальной либо автоматической.

Контрольные приборы

1. Тахометр.
Показывает частоту вращения коленчатого вала двигателя.
2. Указатель температуры охлаждающей жидкости.
Показывает температуру охлаждающей жидкости в системе охлаждения двигателя (°С).
3. Указатель уровня топлива. Показывает количество топлива,
оставшегося в баке.
4. Спидометр.
Показывает скорость движения автомобиля в данный момент времени (км/ч).
5. Дисплей.
6. Кнопка настройки показаний. Напоминает о предстоящем техническом обслуживании. Служит для установки в ноль выбранной функции (счетчика пробега за поездку или остатка пробега до предстоящего планового технического обслуживания).
7. Регулятор подсветки панели приборов.
Служит для регулирования яркости подсветки панели приборов.

Дисплей

A. Ограничитель скорости (км/ч) или регулятор скорости.
B. Индикатор выбора передач.
C. 6-ступенчатая секвентальная или автоматическая коробка передач.
D. Счетчик пробега за поездку.
E. Указатель остатка пробега до планового ТО (км), указатель уровня масла в двигателе и указатель счетчика общего пробега.
Эти три прибора поочередно показывают информацию после включения зажигания.

Комбинация приборов бензиновых и дизельных версий с механической коробкой передач, с 6-ступенчатой секвентальной либо с автоматической

Контрольные приборы

1. Тахометр.
Показывает частоту вращения коленчатого вала двигателя (х 1000 мин-1).
2. Указатель температуры охлаждающей жидкости.
Показывает температуру охлаждающей жидкости в системе охлаждения двигателя (°С).
3. Указатель уровня топлива. Показывает количество топлива,
оставшегося в баке.
4. Спидометр.
Показывает скорость движения автомобиля в данный момент (км/ч).
5. Малый дисплей.
6. Большой центральный дисплей 16/9 WIP СОМ 3D.
7. Кнопка настройки показаний. Служит для запуска водителем режима самодиагностики систем CHECK и напоминает о предстоящем техническом обслуживании. Служит для установки в ноль показаний выбранной функции (счетчика пробега за поездку или остатка пробега до предстоящего планового технического обслуживания).
8. Регулятор подсветки панели приборов.
Служит для регулирования яркости подсветки панели приборов.

Дисплеи

A. Счетчик пробега за поездку.
B. Счетчик общего пробега.
C. Указатель уровня масла в двигателе, указатель остатка пробега до планового ТО.
На этих двух приборах информация отображается после включения зажигания и через несколько секунд исчезает.
Следующие контрольные приборы работают по выбору:
— сигнализаторы неисправных систем/СНЕСК;
— контроль давления воздуха в шинах;
— ограничитель скорости/регулятор скорости;
— индикатор выбора передач;
— коробка передач 6-ступенчатая секвентальная либо автоматическая;
— навигация — наведение/бортовой компьютер.

Лицевая панель системы WIP СОМ 3D

Пользуясь кнопками лицевой панели, можно:
— на остановленном автомобиле настраивать системы автомобиля и информацию на дисплее (языки, единицы измерения и т. д.);
— во время движения просматривать работу активных функций (бортового компьютера, навигатора и т. д.).

Управление системой

На панели имеются четыре кнопки для управления большим монитором размером 16/9 системы:

1. Открытие главного меню, подтверждение выбора, 2. Перемещение вверх по меню. 3. Перемещение вниз по меню. 4. Возврат к предыдущему окну, закрытие меню.
ВНИМАНИЕ
Главное меню и настройки систем доступны только на остановленном автомобиле через кнопки (1) — (4). По достижении определенного порога скорости на дисплее появится сообщение о невозможности открытия главного меню. Сообщения бортового компьютера выводятся на дисплей только на движущемся автомобиле с помощью кнопок (2) и (3).

Источник

Изменить вид на дисплее БК

Форум Пежо 308 Клуб

А кто как пользуется бортовым компом? (+)

А кто как пользуется бортовым компом? (+)

Скрытые функции авто

Скрытые и полезные функции Пежо/Ситроен

Русификация бортового компьютера или замена на свежий Русский

Расшифровка сообщений бортового компьютера

Peugeot 308 SW BL. Руководство по эксплуатации — часть 13

Форум Пежо 308 Клуб

Как настроить часы в дорестайлинговом Пежо 308

Мануал

Пежо 308 как настроить бортовой компьютер

Manuals and User Guides for Peugeot 308. We have 11 Peugeot 308 manuals available for free PDF download: Handbook, Manual

PEUGEOT 308 Handbook (400 pages)

Table of Contents

PEUGEOT 308 Handbook (384 pages)

Table of Contents

PEUGEOT 308 Handbook (393 pages)

Table of Contents

PEUGEOT 308 Manual (292 pages)

Table of Contents

Peugeot 308 Handbook (356 pages)

Table of Contents

PEUGEOT 308 Handbook (324 pages)

Table of Contents

Table of Contents

PEUGEOT 308 Handbook (336 pages)

Table of Contents

PEUGEOT 308 Handbook (85 pages)

Table of Contents

7-Inch Touch Screen

Peugeot Connect Sound (Rd5)

PEUGEOT 308 Handbook (20 pages)

Table of Contents

PEUGEOT 308 Handbook (20 pages)

Table of Contents

PEUGEOT 308 Handbook (24 pages)

Related Products

Peugeot Categories

Новое и полезное:
