Инструкция к штатной магнитоле на Матизе
В стоке на моте стоит магнитола Clarion 280-8637-00 она же Clarion DB175MP она же Clarion Idas, что бы с ней нормально задружиться часто приходиться прибегать к инструкции, и что бы ее не каждый раз не искать на непонятных сайтах с предложениями, что то еще себе установить или за что то заплатить — решил ее один раз скачать и повесить ссыль сюда: yadi.sk/i/IQ0ubVHaeBXwS
Кстати магнитола, достаточно капризна в плане проигрывания mp3, насколько я понял не стоит сильно увлекаться подпапками, использовать только CD-Rи закрывать при записи сессию.
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

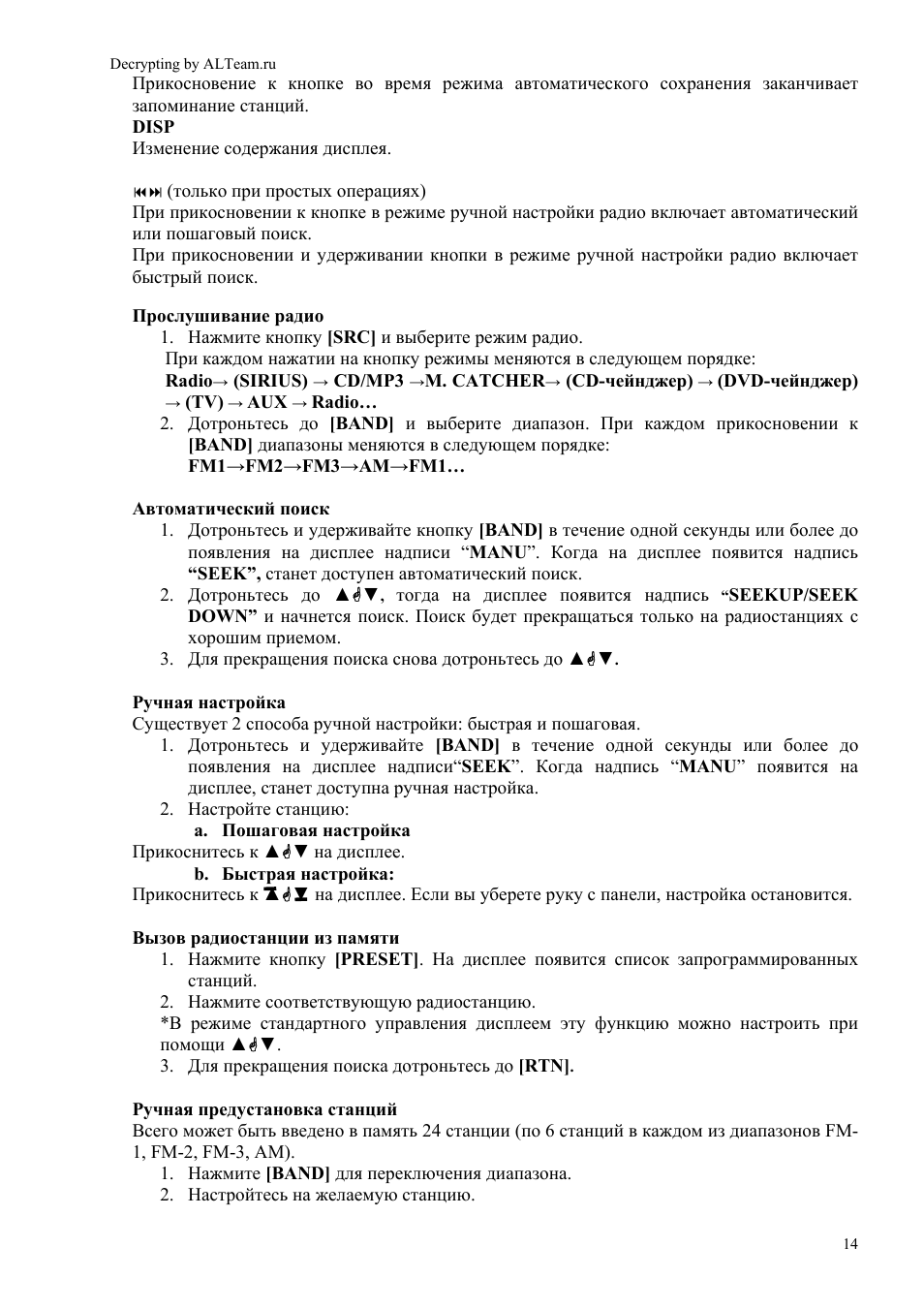

Decrypting by ALTeam.ru
14
Прикосновение к кнопке во время режима автоматического сохранения заканчивает
запоминание станций.
DISP
Изменение содержания дисплея.
(только при простых операциях)
При прикосновении к кнопке в режиме ручной настройки радио включает автоматический
или пошаговый поиск.
При прикосновении и удерживании кнопки в режиме ручной настройки радио включает
быстрый поиск.
Прослушивание радио
1. Нажмите кнопку [SRC] и выберите режим радио.
При каждом нажатии на кнопку режимы меняются в следующем порядке:
Radio
→
(SIRIUS)
→
CD/MP3
→
M. CATCHER
→
(CD-чейнджер)
→
(DVD-чейнджер)
→
(TV)
→
AUX
→
Radio…
2. Дотроньтесь до [BАND] и выберите диапазон. При каждом прикосновении к
[BАND] диапазоны меняются в следующем порядке:
FM1→FM2→FM3→AM→FM1…
Автоматический поиск
1. Дотроньтесь и удерживайте кнопку [BАND] в течение одной секунды или более до
появления на дисплее надписи “MANU”. Когда на дисплее появится надпись
“SEEK”, станет доступен автоматический поиск.
2. Дотроньтесь до ▲*▼
,
тогда на дисплее появится надпись
“
SEEKUP/SEEK
DOWN” и начнется поиск. Поиск будет прекращаться только на радиостанциях с
хорошим приемом.
3. Для прекращения поиска снова дотроньтесь до ▲*▼
.
Ручная настройка
Существует 2 способа ручной настройки: быстрая и пошаговая.
1. Дотроньтесь и удерживайте [BАND] в течение одной секунды или более до
появления на дисплее надписи“SEEK”. Когда надпись “MANU” появится на
дисплее, станет доступна ручная настройка.
2. Настройте станцию:
a. Пошаговая настройка
Прикоснитесь к ▲*▼
на дисплее.
b. Быстрая настройка:
Прикоснитесь к ▲*▼ на дисплее. Если вы уберете руку с панели, настройка остановится.
Вызов радиостанции из памяти
1. Нажмите кнопку [PRESET]. На дисплее появится список запрограммированных
станций.
2. Нажмите соответствующую радиостанцию.
*В режиме стандартного управления дисплеем эту функцию можно настроить при
помощи ▲*▼.
3. Для прекращения поиска дотроньтесь до [RTN]
.
Ручная предустановка станций
Всего может быть введено в память 24 станции (по 6 станций в каждом из диапазонов FM-
1, FM-2, FM-3, AM).
1. Нажмите [BAND] для переключения диапазона.
2. Настройтесь на желаемую станцию.
Рекомендуемые сообщения
-
- Жалоба
- Поделиться
При покупки машины в магазине сказали, что инструкция на магнитолу находится в Инструкции пользователя на на машину, а там только на кассетники. Может кто подскажет , что за модель Clarion… ?
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
При покупки машины в магазине сказали, что инструкция на магнитолу находится в Инструкции пользователя на на машину, а там только на кассетники. Может кто подскажет , что за модель Clarion… ?
стоит такая же, искал модель в инете — не нашёл
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
а что там такого сложного можно в настройке найти?
но даж если не получается, то можно скачать инструкцию к другой модели. обычно все же настройки на всех моделях делаются аналогично.
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
а вот у меня вопрос по этой же магнитоле.
кто-нить в курсе, есть ли на ней проводочек Remote Control System , это тот, что заведует вклвыкл усилителя ?
заранее спасибо за грамотные ответы
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
При покупки машины в магазине сказали, что инструкция на магнитолу находится в Инструкции пользователя на на машину, а там только на кассетники. Может кто подскажет , что за модель Clarion… ?
CLARION 280-8637-00
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
это тот, что заведует вклвыкл усилителя ?заранее спасибо за грамотные ответы
просто подай плюсиг на ремоут усилка(в инструкциях ест ьтакое)
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
просто подай плюсиг на ремоут усилка(в инструкциях ест ьтакое)
Бро, отдельно кнопку выводить ? это я и так могу )))) хочется, чтоб при включении магнитолы вкулючался и усилок, соответственно и на оборот
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
Бро, отдельно кнопку выводить ? это я и так могу )))) хочется, чтоб при включении магнитолы вкулючался и усилок, соответственно и на оборот
Схема подключения на самой магнитоле. Снимать ее минут 15. Сразу все будет понятно
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
Схема подключения на самой магнитоле. Снимать ее минут 15. Сразу все будет понятно
магнитола была снята почти в первый же день покупки авто. вот щас сижу смотрю на неё. да, на ней есть схема подключений колонок и питания.
вижу ещё какой-то разъём в продолжении вставки плавкой, но он не обозначен. для чего он ?
плюс, интересно, разъём автоантенны выполняет теже функции, что и ремоте систем контроль или … ?
п.с. прошу отвечать объективно и по теме.
спасибо
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- 2 недели спустя…
-
- Жалоба
- Поделиться
И кто подскажет как в моделке что у топикстартера время выставить, в инсрукции ваще не нашел
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- 3 месяца спустя…
-
- Жалоба
- Поделиться
а вот у меня вопрос по этой же магнитоле.
кто-нить в курсе, есть ли на ней проводочек Remote Control System , это тот, что заведует вклвыкл усилителя ?
заранее спасибо за грамотные ответы
Обычно это синий провод с белой полосой, тот который должен антену включать, поищи, сам еще не пробовал, но скоро займусь установкой, тогда скажу точно)))))
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
Товарищи, а гденьть в матизе выведены линейные выходы для усилка или надо снимать магнитолу?
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
И кто подскажет как в моделке что у топикстартера время выставить, в инсрукции ваще не нашел
Никак, берет сама с сигнала радиостанции. Находишь радиостанцию у которой загорается на индикаторе (толи ТА толи ТР не помню) и где то в интервале от 1 до 30 минут она возьмет время. (я брал с Европа Плюс)
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Жалоба
- Поделиться
Никак, берет сама с сигнала радиостанции. Находишь радиостанцию у которой загорается на индикаторе (толи ТА толи ТР не помню) и где то в интервале от 1 до 30 минут она возьмет время. (я брал с Европа Плюс)
Не путайте с системой рдс(та и тп -это для другого).В магнитоле обязательно есть провод на питание активной антены(при включении на этом проводе появляется +12 вольт,простая контролька или тестер и всё находим за 5 минут),нужно только релюшку поставить для коммутации(выход слаботочный) и всё -можно управлять питанием хоть усилителя ,хоть приводом авто антены.Часы по любому должны выставлятся в ручную(даже в блаупунктах с рдс часы выставлял всегда в ручную-это уже потом они подстраивались на зимнее или летнее время и по точности сами-по цифровому каналу рдс)
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- 2 года спустя…
-
- Жалоба
- Поделиться
IDAS Elektroniks [size=3]CD/MP3/WMA 1DIN PX-3121 AA[/size]
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
Присоединяйтесь к обсуждению
Вы можете написать сейчас и зарегистрироваться позже.
Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Загрузка…
Со слов знаменитого капитана из юмористической повести Некрасова «Приключения капитана Врунгеля» – «Как вы яхту назовете, так она и поплывёт». И правда, данные слова очень точно описывают автомагнитолы компании «Кларион».
Кратко:
- 1 Небольшая история про компанию
- 2 Цели компании
- 3 Продукция компании
- 4 Плюсы и минусы
- 5 Как правильно самому установить магнитолу Clarion
- 6 Штатная магнитола Кларион в Нексии
- 7 Минусы автомагнитол Кларион
Небольшая история про компанию
Название японских авто-магнитол «clarion» пошло от духового инструмента, выдаваемого мелодию очень высокой и качественной частоты. S–образный агрегат, появившийся в XIV веке, замечательно держало звуковой баланс со многими центральными духовыми инструментами в оркестре.
Японская авто-магнитола «clarion»
Исходя из вышесказанного выбор названия для компании был очевиден и намекало на очень близкую связь с миром музыки.
Компания «Clarion» с начала своего существования занимает одно из лидирующих строк на рынке медиа–устройств для автомобилей. И уже более семидесяти лет почти постоянно впереди своих близких конкурентов. И правда эволюционирующий мир автомобилей первыми увидели японские авто–радиоприемники, первые стерео-системы и еще многое другое. Кампания «Кларион» предоставила самое лучшее качество быстро меняющемуся миру. Подключая магнитолу Кларион, в свой автомобиль, вы останетесь довольны.
Цели компании
Данная статья предоставляет возможность ознакомится с целями, поставленными перед компанией.
Достижение высокого уровня в качестве звучания штатной магнитолы Кларион, которая соответственно будет находится в непривычной для себя среде без каких-либо границ и исключений для акустики. Максимальное соединение в одном комплексе развлекательных и функциональных ресурсов автоэлектроники. Рекорд максимальной безопасности при управлении автомобилем, используя различные системы и оборудование, идущие в дополнения к штатной магнитоле Кларион.
К примеру, дополнительная функция «HandsFree» дает возможность разговаривать по мобильному телефону, не отвлекаясь от управления автомобилем. А также управление всей акустикой родной магнитолы Кларион возможно через пульт дистанционного управления. Оптимальное соотношение цена – качество. Нельзя не согласится, что компания, которая достигла таких успехов, оставляет за собой не только постоянство работы из всех вышеизложенных пунктов, но и правильно выбранный путь развития. Если бы отношение к своему деянию у компании было бы другое, то она не смогла бы достичь такой высоты.
Продукция компании
Линейка магнитол, выпускаемая компанией Кларион очень большая и довольно разнообразная. Любая из моделей отличается собственной возможностью и личными характеристиками. Также среди них присутствуют универсальные модели с возможностью устанавливая почти в любую машину или специально выпущенные для определенной марки. Это все для того, что специальные автомагнитолы для какого–то вида машины функционируют с иной техникой, а совместимость между ними очень важный момент. Зачастую магнитолы Clarion устанавливают в авто фирмы Daewoo.
Степень их высочайшего качества и огромной функциональности, вы можете убедиться лично, осмотрев любую из моделей, которая вас заинтересовала, в специальных магазинах либо же у специалиста автомобильных медиа систем.
Возникает вопрос, в чем же, все таки, различие между магнитолами выпущенные для определенных марок машин и тех, которые продаются самостоятельно. Все довольно просто. Дело в том, что мультимедийная возможность аппарата и самой машины работают совместно и в полном объеме, а подключение отдельно купленной магнитолы приводит к тому, что не которые функции будут отключены.
При установке, даже самой «прокаченной» модернизированной магнитолы, взамен стандартной кое-какие скрытые возможности машины так и остаются незадействованными.
Только это не значит, что производство штатных головных механизмов совершает единственный автопроизводитель, на некоторые модели устанавливают продукцию других производителей.
Так повелось, что модель автомагнитолы, которую устанавливает автопроизводитель не охватывает весь спектр модельного ряда. Чтобы убедиться, в вашей машине установлена не простая «двух диновая» автомагнитола вам понадобится инструкция, указывающая определенные модели авто и год их производства.
Плюсы и минусы
Положительных сторон у магнитолы много. Если обсуждать минусы, их мало и все они носят индивидуальный характер.
Как правильно самому установить магнитолу Clarion
Отсоедините контакты автомагнитолы от аккумулятора. Это необходимо сделать чтобы при подключении не замкнуло. Также запомните: данный механизм функционирует при напряжении 12В, это означает, что установку автомагнитолы целесообразнее производить в легковом автомобиле. В комплекте с устройством идет специальная шахта под магнитолу. Прежде чем подключать магнитолу, установите данную шахту на приборной доске.
Сюда же начните закреплять блок питания автомагнитолы. Сделать это возможно с помощью винтов либо шурупов, входящих в комплект покупки. Затем подсоедините все провода в правильной последовательности. Разъем устройства ISO, поэтому сделать это будет не сложно. Подключаем контакты в зависимости модели магнитолы Clarion, установленной на вашем авто.
Штатная магнитола Кларион в Нексии

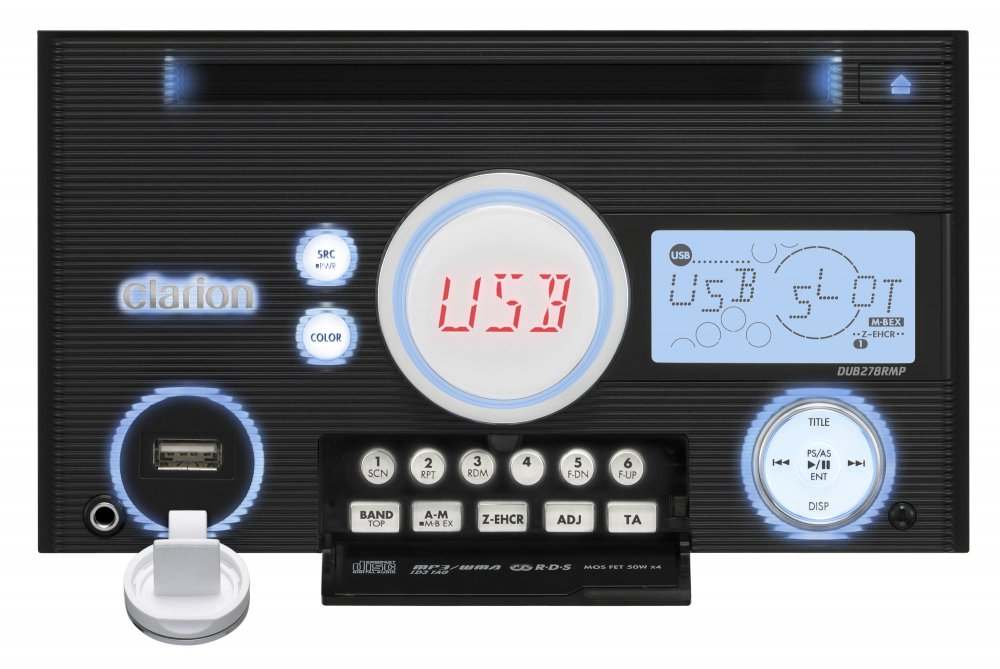

Рассмотрим штатную магнитолу фирмы Кларион класса 2 din, установленной на Дэу Нексия. Аналогичные автомагнитолы устанавливают на DaewooMatiz. С развитием технологий стал изменяться интерьер салона Нексии и Матиза. Также модернизация коснулась и устанавливаемых автомагнитол. В данных автомобилях стали устанавливаться магнитолы Кларион размера 2 дин, прекрасно гармонирующие с приборной панелью и вообще салоном.
Модный дизайн и качественный звук предоставляют возможность радоваться поездке. Переключающие кнопки располагаются вертикально с двух сторон, ручка для настройки громкости по центру, над ними расположился мониторчик. Клавиши срабатывают от легкого нажатия. Стандартные автомагнитолы Clarion совместно с акустикой завода производителя могут проигрывать музыку в отличном качестве.
Штатная автомагнитола Clarion для DaewooMatiz и DaewooNexia обладает следующими характеристиками:
- Цвет – черный, темно-серый;
- Размер – 2 din;
- Подключается к стандартному разъему проводов;
- Мощность на выходе – 50 Ват на 1 динамике (рассчитана на 4 динамика);
- Имеется функция авто и ручной настройки FM-приемника;
- Диапазон FM-частоты: 87,5 МГц -108 МГц;
- Медиа-система, читающая CD-диски;
- Эквалайзер высоких и низких частот, (можно подключить усилитель и сабвуфер)
Минусы автомагнитол Кларион
Минусов у этого устройства мало. Но кому-то они могут показаться важными. Одним из минусов является слабенький усилитель радиосигнала. Выезжая за город сначала вы услышите хрип, потом сигнал совсем пропадет. Данная трудность исправляется при помощи паяльника. Говоря проще – замените усилитель радиосигнала.
Еще один важный минус – слабенькая мощность выходящего звука. Истинным любителям басов и громкой музыки такой недостаток может стать главной причиной для замены магнитолы. В некоторых моделях ухудшается качество воспроизводимой музыки если уменьшить громкость. Третий минус – отсутствует разъем для usb либо sd-флешки.
В последнее время производители авто пытаются внедрить автомагнитолы в которых есть разъемы для разных носителей информации, а также управление функциями безопасности, навигации, климат-контроля, бортовым компьютером.
В последнее время DaewooNexia и Matiz комплектуется штатными магнитолами Кларион с usb-разъемом и расширенным aux–выходом на динамики.
Если вам не нравиться магнитола, которая уже находиться в автомобиле, который вы покупаете, за отдельную плату будет установлена необходимая вам магнитола и заменены динамики по вашему желанию. В данной ситуации гарантия производителя на авто не теряется, а вы сможете насладиться новым авто.
Инструкция к штатной магнитоле на Матизе
В стоке на моте стоит магнитола Clarion 280-8637-00 она же Clarion DB175MP она же Clarion Idas, что бы с ней нормально задружиться часто приходиться прибегать к инструкции, и что бы ее не каждый раз не искать на непонятных сайтах с предложениями, что то еще себе установить или за что то заплатить — решил ее один раз скачать и повесить ссыль сюда: yadi.sk/i/IQ0ubVHaeBXwS
Кстати магнитола, достаточно капризна в плане проигрывания mp3, насколько я понял не стоит сильно увлекаться подпапками, использовать только CD-Rи закрывать при записи сессию.
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
Главная > Головные устройства > Магнитола Matiz Clarion Idas (DB175MP)
Магнитола Matiz Clarion Idas (DB175MP)
| ССЫЛКА: |  |
| устройство: | автомагнитола |
| производитель: | Clarion |
| модель: | Idas (DB175MP) |
| дата обращения: | 28.10.2017 |
| страница добавлена: | 28.10.2017 |
| формат файла: | |
| размер файла:0. | 0.41 MB |
| запросил пользователь: | unknown |
| с устройства: | компьютер |
| информация о устройстве: | Дисковое головное устройство с типоразмером 1-DIN, 4-канальный, поддерживает MP3, WMA, CD-диски. |
| дополнительная информация: | Руководство по эксплуатации магнитолы Clarion Idas Matiz DB175MP на русском языке в формате PDF, состоит из 22 страниц. |
Decrypting by ALTeam.ru
14
Прикосновение к кнопке во время режима автоматического сохранения заканчивает
запоминание станций.
DISP
Изменение содержания дисплея.
(только при простых операциях)
При прикосновении к кнопке в режиме ручной настройки радио включает автоматический
или пошаговый поиск.
При прикосновении и удерживании кнопки в режиме ручной настройки радио включает
быстрый поиск.
Прослушивание радио
1. Нажмите кнопку [SRC] и выберите режим радио.
При каждом нажатии на кнопку режимы меняются в следующем порядке:
Radio
→
(SIRIUS)
→
CD/MP3
→
M. CATCHER
→
(CD-чейнджер)
→
(DVD-чейнджер)
→
(TV)
→
AUX
→
Radio…
2. Дотроньтесь до [BАND] и выберите диапазон. При каждом прикосновении к
[BАND] диапазоны меняются в следующем порядке:
FM1→FM2→FM3→AM→FM1…
Автоматический поиск
1. Дотроньтесь и удерживайте кнопку [BАND] в течение одной секунды или более до
появления на дисплее надписи “MANU”. Когда на дисплее появится надпись
“SEEK”, станет доступен автоматический поиск.
2. Дотроньтесь до ▲*▼
,
тогда на дисплее появится надпись
“
SEEKUP/SEEK
DOWN” и начнется поиск. Поиск будет прекращаться только на радиостанциях с
хорошим приемом.
3. Для прекращения поиска снова дотроньтесь до ▲*▼
.
Ручная настройка
Существует 2 способа ручной настройки: быстрая и пошаговая.
1. Дотроньтесь и удерживайте [BАND] в течение одной секунды или более до
появления на дисплее надписи“SEEK”. Когда надпись “MANU” появится на
дисплее, станет доступна ручная настройка.
2. Настройте станцию:
a. Пошаговая настройка
Прикоснитесь к ▲*▼
на дисплее.
b. Быстрая настройка:
Прикоснитесь к ▲*▼ на дисплее. Если вы уберете руку с панели, настройка остановится.
Вызов радиостанции из памяти
1. Нажмите кнопку [PRESET]. На дисплее появится список запрограммированных
станций.
2. Нажмите соответствующую радиостанцию.
*В режиме стандартного управления дисплеем эту функцию можно настроить при
помощи ▲*▼.
3. Для прекращения поиска дотроньтесь до [RTN]
.
Ручная предустановка станций
Всего может быть введено в память 24 станции (по 6 станций в каждом из диапазонов FM-
1, FM-2, FM-3, AM).
1. Нажмите [BAND] для переключения диапазона.
2. Настройтесь на желаемую станцию.
Инструкции К Автомагнитолам Clarion По Эксплуатации
Прочее. 18 FM, 6 СВ, 6 ДВ. Встроенная поддержка технологии Bluetooth®. USB-разъем на передней панели. 2-канальные задние динамики или.
Страница 50/55] — Инструкция По Эксплуатации: Автомагнитола.
![Страница 50/55] - Инструкция По Эксплуатации: Автомагнитола.](http://manuals-help.ru/i/clarion/25660/clarion-vx401e-vz401e/h/clarion-vx401e-vz401e-050.png)
Изготовитель: CLARION Sales Corporation, 64-12, Kitasinagava-cu, Tokyo, Japan. по инструкции, оно может создавать помехи для других радиоприборов. Radio Ò SIRIUS Ò CD/MP3/WMA Ò CD чейнджер Ò DVD чейнджер Ò TV Ò.
Инструкция Clarion Ps-2685
Clarion(Клерион, кларион) Инструкции по эксплуатации, форумы и руководства пользователя, сервисные центры, официальный сайт, телефон.
Blog Posts — Lsbrod
Описание магнитолы Clarion NX501 и NX502. user manual https://www. farpost.ru/nak. Обзор Clarion NX501 NX502. BCS Laptop.
Files-Get39 : Дневник / 209088 / 501372
Магнитола Clarion MAX860HDMAX960HD Понимает карты памяти до 2Gb в формате FAT. Китайский адаптер microSD — SD Kingston.
Инструкция По Эксплуатации Clarion DXZ955MC RU | Страница 14 / 45
Раз- мер. Автомагнитола, Инструкция Clarion 1755A, DOC, 460. AM/FM/CD проигрыватель, Инструкция Clarion AB-213R/RG, DOC, 118.
Помогите Распознать Модель Штатной Магнитолы — Daewoo Matiz, 0.8 Л.
NX405E C. МУЛЬТИМЕДИЙНАЯ СТАНЦИЯ DVD 2 DIN СО ВСТРОЕННОЙ НАВИГАЦИЕЙ ДЛЯ ГРУЗОВЫХ АВТОМОБИЛЕЙ И 6-ДЮЙМОВЫМ (15,2 СМ.
Clarion BD269RMP Инструкция, Характеристики, Форум, Отзывы
Clarion(Клерион, кларион) VZ 401E Автомобильные Магнитолы С Dvd + Мониторы, инструкция, поддержка, форум, описание, мануал, руководство.
Магнитолы Кларион В Дэу Нексии И Матизе — Инструкция Clarion
Искал подробную или русскую не нашёл. Может есть у кого? Было. Стало. Инструкция.
Инструкция К Штатной Магнитоле На Матизе — Daewoo Matiz.
Электропроводка в деревянном доме своими руками: пошаговая инструкция. kicker soundstream, pioneer, kenwood, jl audio, clarion, jensen, audiocontrol. OLD AUDIO TEAM японские магнитолы 80-Х — Форум onliner.by Ретро.
Магнитолы Кларион В Дэу Нексии И Матизе — Инструкция Clarion
Добавляем AUX-вход в штатную магнитолу Nexia Clarion. Show comments (0. 0. Для устройств с SD картой уже можно найти инструкции- но не стоит.
Инструкция По Эксплуатации: Автомагнитола CLARION DXZ748RMP
DVD MP3 USB I-POD SD-audioDVD. MP3 RADIO TV GPS(Япония ) DVD читает все форматы PAL/NTSC AM/FM/ вход для подключения.
Штатная Магнитола Clarion Настройка — Автозвук — Daewoo Nexia Club
Магнитола Clarion ремонт и проверка. Радиосхемы для начинающих. Loading. Unsubscribe from Радиосхемы для начинающих? Cancel
Разблокировал Магнитолу Clarion Nxr10
В автомобиле стояла старая система 06it, которая вышла из строя. Установили новую систему 08it Clarion Premium connect. На данном.
Магнитола Clarion PX2640AG
Магнитола Daewoo Инструкция
Магнитола Daewoo Инструкция
Страница 6/24] — Инструкция По Эксплуатации: Автомагнитола CLARION.
![Страница 6/24] - Инструкция По Эксплуатации: Автомагнитола CLARION.](http://manuals-help.ru/i/clarion/25578/clarion-db568rusb/h/clarion-db568rusb-006.png)
Страница 6/24] — Инструкция по эксплуатации: Автомагнитола CLARION.
Clarion CZ 201E Инструкция, Характеристики, Форум, Отзывы
Clarion CZ 201E инструкция, характеристики, форум, отзывы
Автомагнитола Clarion Инструкция По Подключению
Автомагнитола clarion инструкция по подключению
Руководство: Автомагнитола CLARION DB288RUSB
Руководство: Автомагнитола CLARION DB288RUSB
Аудиосистема
Аудиосистема не входит в состав базовой комплектации автомобиля
и устанавливается в качестве дополнительного оборудования. Некоторые модификации
автомобиля могут быть оснащены автомагнитолой, которая показана на иллюстрации.
Внимательно прочтите данный Раздел и ознакомьтесь в описанием устройства и функциональными
возможностями автомагнитолы, установленной на Ваш автомобиль.
Если на автомобиле установлена другая автомагнитола, прочтите соответствующее
Руководство по эксплуатации, которое приложено к автомобилю.
|
Стереомагнитола AM/FM
Стереофоническая автомагнитола, установленная на Вашем автомобиле, проста в
управлении и обеспечивает высококачественный прием радиопередач в диапазонах
AM и FM. Радиоприемник позволяет запоминать и автоматически настраиваться на
6 радиостанций, работающих в диапазоне AM, и 12 радиостанций в диапазоне FM.
Кассетная дека с функцией автореверса обеспечивает возможность непрерывного
воспроизведения записей на обеих дорожках магнитной ленты без перестановки аудиокассеты.
Радиоприемник
|
Для функционирования радиоприемника требуется, чтобы ключ зажигания был повернут
в положение I (ACCESSORY Вспомогательные потребители электроэнергии) или II
(ON Зажигание включено). Для включения радиоприемника нажмите на кнопку SW
VOL/BAL.
Регулировка уровня громкости производится вращением той же кнопки SW VOL/BAL.
На дисплее автомагнитолы высвечивается индикатор включенного радиодиапазона
и значение частоты текущей настройки радиоприемника. Кнопка AM/FM 1-2 предназначена
для переключения диапазонов AM, FM 1 и FM 2. Если вещание в одном из поддиапазонов
FM ведется в стереофоническом режиме, на дисплее автомагнитолы появляется индикатор
ST. Стереофонический режим в радиодиапазоне AM отсутствует.
В любом из трех диапазонов радиоприемник позволяет производить настройку тремя
способами: вручную (TUNE), полуавтоматически (SEEK) иди на предварительно выбранные
радиостанции, частоты которых занесены в память радиоприемника.
РУЧНАЯ НАСТРОЙКА
(функция TUNE). Производится с помощью
клавиши TUNE/SEEK. Нажмите на верхнюю
^
или
v
нижнюю часть клавиши TUNE/SEEK, чтобы соответственно увеличить или
уменьшить частоту настройки радиоприемника. При нажатии и удержании клавиши
в нажатом положении частота настройки начинает непрерывно изменяться. Текущая
частота настройки радиоприемника отражается на дисплее. Отпустите клавишу TUNE/SEEK,
как только приемник настроится на нужную частоту. Для того чтобы изменить частоту
настройки на один дискретный шаг, коротко нажмите и отпустите клавишу TUNE/SEEK.
|
ПОЛУАВТОМАТИЧЕСКАЯ НАСТРОЙКА
(функция SEEK). При включении
данной функции радиоприемник отыскивает в текущем диапазоне радиостанцию с сильным
сигналом и настраивается на нее. Для включения радиоприемника в режим полуавтоматической
настройки следует нажать и удерживать клавишу TUNE/SEEK до тех пор, пока Вы не
услышите короткий звуковой сигнал. Поиск радиостанции с сильным сигналом будет
происходить в нижнем или верхнем поддиапазоне относительно текущей настройки радиоприемника
в зависимости от того, какую часть клавиши Вы нажали нижнюю или верхнюю. Поиск
прекращается, как только приемник находит первую радиостанцию с сильным сигналом.
Настройка радиоприемника на предварительно выбранные станции
производится с помощью шести кнопок 1-6. Вы можете занести в память радиоприемника
частоты восемнадцати Ваших любимых станций (по шесть радиостанций на каждом из
диапазонов AM, FM1 и FM2).
Для того чтобы занести в память радиоприемника частоту выбранной станции,
выполните следующее.
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. С помощью кнопки AM/FM1-2 включите требуемый радиодиапазон.
2. С помощью клавиши TUNE/SEEK настройте радиоприемник на желаемую
3. Выберите для данной станции одну из шести кнопок предварительной
4. Повторите операции с первой по третью для того чтобы занести в |
Регулировка баланса и тембра звука
Регуляторы баланса громкоговорителей.
С помощью кнопки
SW VOL/BAL регулируется баланс левых/правых громкоговорителей, а с помощью рукоятки
FADER баланс передних/задних громкоговорителей акустической системы.
|
Кольцевая поворотная рукоятка FADER расположена соосно с кнопкой SW VOL/BAL. Вращая
рукоятку FADER по или против часовой стрелки, установите желаемую относительную
громкость передних и задних громкоговорителей. Для регулировки баланса левых/правых
громкоговорителей следует предварительно вытянуть на себя кнопку SW VOL/BAL. Баланс
левых/правых громкоговорителей регулируется вращением кнопки SW VOL/BAL.
Регулятор тембра звука BASS/TRE.
Вращая рукоятку BASS/TRE
в ту или иную сторону отрегулируйте по своему вкусу тембр звука в диапазоне низких
частот. Для регулировки тембра звука в диапазоне высоких частот вытяните рукоятку
BASS/TRE на себя и вращайте ее в нужном направлении, добиваясь желаемого тембра.
Кассетная дека
Включите автомагнитолу, нажав на кнопку SW VOL/BAL. Разверните аудиокассету так,
чтобы ее сторона с открытым участком магнитной пленки находилась справа. Затем
вставьте аудиокассету в приемное окно кассетной деки. Аудиокассета должна войти
в приемное окно почти полностью. После этого происходит автоматическая загрузка
аудиокассеты в рабочее положение и начинается воспроизведение записи.
Индикаторы, которые выполнены в виде стрелок и расположены на дисплее автомагнитолы,
показывают направление движения магнитной пленки и проигрываемую дорожку. При
воспроизведении записи на верхней дорожке пленки (в том положении аудиокассеты,
как Вы ее вставили в деку) будет гореть индикатор. Для того чтобы сменить магнитную
дорожку и переключить направление движения пленки на обратное, нажмите одновременно
на обе кнопки быстрой перемотки пленки.
|
Функция автоматического реверса обеспечивает возможность непрерывного проигрывания
аудиокассеты: при достижении конца плевки кассетная дека автоматически переключает
направление перемотки пленки на обратное.
При этом воспроизводится запись на второй дорожке магнитной пленки. Для того чтобы
извлечь аудиокассету из деки, нажмите на кнопку, расположенную слева от окна загрузки.
Быстрая перемотка пленки
Две кнопки, расположенные справа от окна загрузки аудиокассеты, предназначены
для включения режимов быстрой перемотки магнитной пленки вперед и назад. Правая
кнопка включает быструю перемотку пленки назад, а левая вперед. Для того чтобы
остановить быструю перемотку пленки вперед или назад, следует коротко нажать соответственно
на правую или левую кнопку. Если в режиме быстрой перемотки достигается конец
магнитной пленки, то направление движения пленки автоматически изменяется на обратное
и включается воспроизведение записи.
|
В процессе эксплуатации автомагнитолы магнитная головка кассетной деки постепенно
загрязняется отложениями пыли и осыпавшихся частиц магнитного слоя, которые попадают
на нее с пленки. При значительном загрязнении магнитной головки качество звука
при воспроизведения записей ухудшается. Во избежание этого необходимо периодически,
через каждые 30 часов работы кассетной деки, производить чистку магнитной головки.
Если Вы не будете должным образом ухаживать за кассетной декой и регулярно чистить
магнитную головку с указанной периодичностью, то может получиться так, что обычная
чистящая кассета будет не в состоянии удалить накопившиеся загрязнения.
Кассетная дека Вашей автомагнитолы рассчитана на использование аудиокассет с длительностью
записи до 100 минут. Применение более емких аудиокассет с тонкой магнитной пленкой
может привести к отказу кассетной деки или повреждению пленки.
Внимательно осмотрите аудиокассету перед тем, как вставлять ее в приемное окно
деки. Если магнитная пленка частично размоталась с катушки, подтяните ее, вращая
ступицу катушки в соответствующую сторону с помощью карандаша или пальцами.
Если бумажная наклейка аудиокассеты отошла, подклейте или снимите ее полностью.
В противном случае отставшая наклейка может привести к застреванию аудиокассеты
при попытке извлечь ее из деки.
Не оставляете аудиокассеты в таких местах, где они подвергаются воздействию высокой
температуры или высокой влажности, например, на верхней полке панели управления
или в самой кассетной деке. Если аудиокассета была сильно нагрета или переохлаждена,
не вставляйте ее в кассетную деку до тех пор, пока ее температура не нормализуется.
