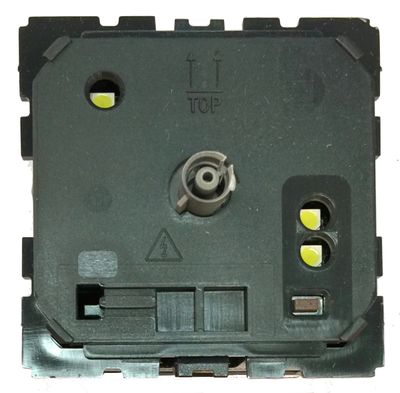

Термостат для теплого пола Легранд цвета «алюминий» с внешним датчиком

Термостат для теплого пола торгового знака Legrand серии Inspiria с выносным датчиком в комплекте, используется для измерения температуры и управления контуром электрического теплого пола в помещениях. Устройство работает в сети с номинальным напряжением 230 Вольт и силой тока 16 Ампер. Прибор полностью укомплектован и готов к установке и работе. Выносной датчик температуры пола поставляется в комплекте, его длина составляет 4 метра. Высокий максимальный ток 16 Ампер позволяет напрямую управлять значительными по площади контурами электрического теплого пола. Термостат оснащен режимами работы «Я дома»/»Я вне дома», что помогает экономить электроэнергию и расходы в различные периоды активности дома. Он также имеет индикацию обрыва датчика температуры для мгновенного определения причины неисправности. Тип управления терморегулятором – механический. Лицевая панель устройства изготовлена из качественного пластика цвета «алюминий», устойчивого к загрязнению и воздействию УФ-излучения. Температура эксплуатации термостата находится в диапазоне от + 7 до + 50 градусов Цельсия. Размеры изделия составляют: 75,8х75,8х46,6 мм.

Термостат с внешним датчиком для тёплых полов — INSPIRIA — алюминий

Код EAN: 3414972008587

Вы можете добавить фотографии данного товара.
Авторизированным пользователям начисляются бонусы.
Обратите внимание — все поля являются обязательными для заполнения.
Ваше имя:
Файл:	Выберите файлы
Комментарий:

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

1.	Ренат, 19.02.2022 03:43 Добрый день. Из инструкции непонятно, как установить минимум, как установить максимум, в каком режиме это поддерживается, что означает мигающий диод и т.п. Скажем, я хочу сделать так, чтобы терморегулятор включался при температуре ниже 25 градусов (ниже уже неприятно ногам) и отключался выше 40 (чтобы не испортить пол, да и горячо уже). Внутреннюю «крутилку» я в какое положение должен поставить и какой режим работы выбрать? И если я это настроил, то основная «крутилка» на что тогда влияет? И что означают числа на основной крутилке? В общем, инструкция непонятная… Добрый день, Ренат. Определить по Вашему описанию что значит мигание диода невозможно. Это зависит от того какой диод и с какой периодичностью он мигает. Под лицевой панелью выставляется значение нагрева пола более грубо чем на лицевой панели. Положение OFF — включает режим работы с внутренним датчиком. Регулировка температуры в этом режиме — на лицевой панели. Учтите что значения температуры на панели и реальная температура пола может различаться. Установка делается опытным путем. Более подробную информацию Вы можете получить в отделе технической поддержки компании Легранд.
2.	Сусанна, 15.05.2022 17:08 Подскажите пожалуйста! Не можем запустить поо.Не греют оба датчика! Не понятно инструкция(строители выбросили)сейчас не могу настроить. Терморегуоятор работает а полы не греются. Добрый день, Сусанна. На сайте, на странице термостата в разделе «Документация» у нас выложены инструкция по монтажу и технический паспорт. Возможно это Вам поможет.

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Способы получения заказов

Самовывоз в Москве — подробнее …

— м. Алексеевска, ул. Маломосковская, д.22, стр.5
— м. Мичуринский проспект, ул. Лобачевского, д.92, корп.5
— м. Новохохловская, ул. Новохохловская, д.91, стр.10

— Пн-Пт c 8.00 до 20.00; Сб-Вс с 8:00 до 18:00.
— Минимальная сумма заказа отсутствует.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
  (зачисление оплаты происходит в течении суток)

Доставка по Москве — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— в пределах МКАД +10 км. — 300 150 рублей.
— Пн-Сб с 10:00 до 18:00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
  (зачисление оплаты происходит в течении суток)

Доставка по Московской области — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— до 10-ти км. от МКАД — 300 150 рублей.
— от 10-го км. от МКАД — 300 150 рублей + 40 20 рублей за 1 км., осуществляется в зависимости от суммы заказа.
— Пн-Сб с 10.00 до 18.00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
  (зачисление оплаты происходит в течении суток)

Самовывоз и доставка в Московской области и в городах РФ из ПВЗ Shop220
— подробнее …

Доставка в города Московской области Курьерской Службой — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города России Курьерской Службой — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города РФ Транспортной Компанией — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 150 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

Legrand Celiane — инструкции, руководства пользователя, технические данные, схемы подключения.

Артикул	Наименование	Файл
067661..62..69	Блок подсветки и индикации. Инструкция по монтажу [Celiane]
067668	Модуль индикации. Инструкция по монтажу [Celiane]
067051	Выключатель с выд.времени. Инструкция по монтажу [Celiane]
067423	Выключатель освещения и вентиляции. Инструкция по монтажу [Celiane]
067602	Выключатель привода кнопочный. Инструкция по монтажу [Celiane]
067041	Выключатель сенсорный без нейтрали. Инструкция по монтажу [Celiane]
067009..39	Выключатель с ключом. Инструкция по монтажу [Celiane]
067021	Выключатель. Техническое описание [Celiane]
067031..38	Кнопки. Техническое описание [Celiane]
067033..35..36	Кнопки. Техническое описание [Celiane]
067053	Таймер программируемый недельный. Инструкция по монтажу [Celiane]
067001..06..08	Переключатели. Техническое описание [Celiane]
067007..13..15..16	Переключатели. Техническое описание [Celiane]
067042	Переключатель сенсорный с нейтралью. Инструкция по монтажу [Celiane]
067049	Переключатель бесконтактный. Инструкция по монтажу [Celiane]
067012	Переключатель с датчиком движения. Инструкция по монтажу [Celiane]
067043	Светорегулятор сенсорный 400 Вт. Инструкция по монтажу [Celiane]
067081	Светорегулятор кнопочный 300Вт. Инструкция по монтажу [Celiane]
067082	Светорегулятор кнопочный 600Вт. Инструкция по монтажу [Celiane]
067084	Светорегулятор кнопочный 400Вт. Инструкция по монтажу [Celiane]
067085	Светорегулятор кнопочный универсальный 300 Вт. Инструкция по монтажу [Celiane]
067086	Светорегулятор кнопочный 1000Вт. Инструкция по монтажу [Celiane]
067089	Устройство управления для светорегуляторов. Инструкция по монтажу [Celiane]
067091	Датчик движения без нейтрали. Инструкция по монтажу [Celiane]
067092	Датчик движения с нейтралью. Инструкция по монтажу [Celiane]
067093	Датчик движения со свет.указателем. Инструкция по монтажу [Celiane]
067604	Механизм упр. приводом. Техническое описание [Celiane]
067311	Розетка акустическая. Техническое описание [Celiane]
067313..14	Розетка аудио видео. Инструкция по монтажу [Celiane]
067340	Розетка телефонная RJ11. Инструкция по монтажу [Celiane]
067341	Розетка телефонная RJ12. Инструкция по монтажу [Celiane]
067350..53..56	Розетки информационные RJ45. Инструкция по монтажу [Celiane]
067380..82	Розетки TV. Инструкция по монтажу [Celiane]
067383..84..85..88..89	Розетки TV_R..TV_R_SAT. Инструкция по монтажу [Celiane]
067430_33	Розетки для пылеудаления. Инструкция по монтажу [Celiane]
067400	Термостат комнатный. Инструкция по монтажу [Celiane]
067402	Термостат комнатный прогр. Инструкция по монтажу [Celiane]
067405	Термостат для теплого пола. Инструкция по монтажу [Celiane]
067408	Датчик модульного термостата. Инструкция по монтажу [Celiane]
067656/067657	Светильник для чтения. Инструкция по монтажу [Celiane]

Если Вы не нашли нужного Вам материала, свяжитесь с Нами или отправьте Нам запрос и Мы обязательно постараемся Вам помочь.

Перейти в каталог Legrand…

При установке системы электрических теплых полов необходимо одновременно монтировать и дополнительное оборудование в виде термостата/терморегулятора.

Оно позволяет контролировать температурный режим теплых полов, управляя нагревательными теплоэлементами, значительно снижает расход электроэнергии.

Данные устройства следует приобретать только у известных производителей, например, таких, как бренд Legrand. Рассмотрим далее в статье – что это за производитель регуляторов для пола, для каких видов полов он выпускает свою продукцию, особенности терморегуляторов Legrand, виды такого оборудования, и поэтапный монтаж его, а также возможные неполадки при установке, все плюсы/минусы оборудования и отзывы пользователей.

Что это за производитель Legrand?

Компания Legrand (Легранд) является одним из крупных мировых производителей электроустановочных товаров. Производственные мощности позволяют самостоятельно разрабатывать передовые, оригинальные устройства для современных электрических систем любого типа. Марка выпускает:

• десятки видов всевозможных вариантов розеток;
• все современные варианты выключателей;
• электросистемы управления и распределения.

Фирменный каталог предлагает 7 оригинальных серий продукции, которая изготавливается из термостойкого инновационного пластика, металлов, искусственного камня, закаленного стекла.

Легранд имеет ежегодный торговый оборот более 4,5 млрд. евро и обеспечивает до 19-20% мирового рынка в сегменте электрооборудования.

Производство начинало свою деятельность с выпуска столового фарфора в далеком 1866 году. В 1904 году компанию выкупил Ф. Легранд, который и дал бренду свое имя. С 1949 года было принято решение полностью сконцентрироваться на производстве и выпуске электроустановочной продукции.

Уже в 1974 году бренд обрел популярность и вышел за пределы европейского рынка. В России товары марки Legrand появились только в 1980 году. Сейчас суперизвестный и популярный бренд Легранд продает свою востребованную продукцию более чем в 100 странах по всему миру.

Открытие в России производственных предприятий от Legrand значительно снижает стоимость продукции, при этом качество товара остается на высоком уровне.

Для каких электрополов выпускаются?

Бренд Легранд производит регуляторы для следующих систем:

• электрических теплых полов;
• водяных систем обогрева;
• газового отопления;
• мазутного отопления;
• кондиционеров.

Устройства могут быть механическими, электронными с программированием. Цифровые модели работают в автономном режиме до 100 часов. Они имеют два уровня регулировки t и обеспечены 4-я программами. Программируемые терморегуляторы позволяют установить режимы работы системы на день или неделю.

Терморегулятор – неотъемлемая часть (составляющая) системы теплых полов, которая напрямую взаимодействует с нагревательными элементами обогрева. Устройство приобретается дополнительно от комплекта системы электрических полов.

Данное оборудование выбирают, руководствуясь назначением, учитывая внешний вид модели и количество опций и совместимости с конкретной системой теплых полов.

Общие особенности

Термостаты Легранд во время работы теплых полов поддерживают, контролируют режим настроенной температуры нагрева в помещении. По мере определения датчиком необходимых показателей тепла, терморегулятор прекращает подачу электроэнергии из сети. Когда t понизится на 1–2 градуса, устройство возобновит подачу электричества. Микроклимат в помещении остается всегда комфортным, а расход энергии из сети сокращается на 1/3.

Компания Legrand предлагает потребителям несколько востребованных типов термостатов:

1. Электронно-механические – простые в использовании с демократичной ценой. На рабочей панели, при помощи круглого колесика, выставляются необходимые показатели t, которые затем постоянно контролируются и поддерживаются.
2. Электронные-цифровые – оборудование с аналогичным принципом работы, но отличается наличием кнопок управления и сенсеров.
3. Программируемые – устройства широкого диапазона. Не только поддерживают заданную температуру обогрева пола, но и могут быть запрограммированы на различные опции – при отсутствии в доме хозяина, теплые полы отключаются или начинают прогреваться в определенное время (заданное в программе). Данное инновационное устройство часто применяют для системы УД (умный дом). У прибора широкий, максимальный функционал, но и высокая стоимость.

Терморегуляторы Легранд делятся еще и по конструкционным особенностям:

• Есть варианты накладные, у них короб с устройством фиксируют прямо на поверхность стены.
• Если модель встроенная, для ее крепежа потребуется проводить в стене и полу углубления при помощи дрели, куда все элементы оборудования и будут укладываться заподлицо.

Терморегуляторы могут иметь следующие дополнительные опции – двойное устройство с измерением t пола и воздуха, ИК-порт (для передачи необходимых данных) с контролем t, классический вариант с измерением t поверхности пола или выносной/встроенный датчик с фиксацией температуры воздуха.

Описание видов регуляторов

Бренд производит четыре основные серии терморегуляторов Легранд для теплых электрических полов. Из них можно рассмотреть подробно следующие модели.

Valena

Востребованная серия с оригинальным, простым дизайном и управлением. Выпускается большой ассортимент моделей механических и электронных. Рамки, корпус и детали из прочного пластика. Устройство устойчиво к УФ-лучам, влаге и механическим повреждениям. Например.

Валена белый 770091

Механическая модель. Можно за секунды изменить положение рамки путем переставления декоративных вставок. Тип – регулятор температуры воздуха в помещениях с обогревом пола (для нагревательных матов и других систем теплых полов). Установка – встроенный монтаж в стену.

Плюсы:

• классические рамки;
• компактные размеры 7,1х7,1х4,7 см;
• монтаж и подключение с количеством постов 1–5 шт.;
• подключение на винтовой зажим;
• температурный режим +0+40 С^о;
• влагозащита IP 30;
• регулировка – при помощи колесика на корпусе;
• можно выбирать тип управления.

Светодиоды информируют о режиме работы устройства. Продолжительный срок эксплуатации.

Минусы – стоимость от 10 000 руб.

Galea Life

Модели механические/электронные с простой конструкцией и понятным управлением. Оригинальный фирменный корпус, надежная, качественная сборка.

Дизайн моделей в пяти оттенках. Механический, надежный блок управления, светодиоды оповещают о работе устройства в томное время суток, можно регулировать уровень нагрева. Регулятор отключается после достижении нагрева требуемой t.

C реверсивным контактом 220В

Лицевая панель белый Legrand. Модель с реверсным контактом предназначена для установки с теплыми электрическими полами любого типа. Дизайн цвета в ассортименте. Прочная конструкция, длительный срок гарантии. Механизм устройства с накладкой для скрытого монтажа.

Плюсы:

• компактные размеры;
• небольшой вес 100 гр.;
• температурный режим +5+30 С^о;
• влагозащита IP 20;
• регулирование при помощи круглого колесика.

Простое управление.

Минус – стоимость от 23 000 руб.

Celiane

Серия Celiane это программируемые устройства, предназначенные для подключения к системам:

• прямого;
• газового;
• мазутного отопления.

Блок имеет до 4 различных программ. Модели в 4-х фирменных цветах.

Можно самостоятельно создавать режим температур. Доступное точный контроль температур +7+60 С^о (минимальная погрешность на ½ градуса). Есть защитная система от промерзания помещения.

Автономная работа – при отключении от питания электроэнергии устройство способно самостоятельно работать в течение 100 часов. Блок имеет сразу два датчика (для точного контроля температур). Первый находится в корпусе и считывает t воздуха, второй – установленный в теплом полу между витками теплоэлементов, показывает t пола.

Термостат программируемый

Модель – термостат с датчиком для теплого пола с электрообогревом. В комплекте:

• механизм программируемого устройства (два поста);
• панель лицевая;
• суппорт 2-хместный (на 4-5 модулей).

Удобное программирование на день или 7 дней, установка на зажимы винтовые.

Плюсы:

• программирующий тип;
• есть автономный режим;
• защита от влаги IP 20;
• диапазон регулирования температуры +7+30 С^о;
• провод датчика 4 м;
• компактные размеры;
• большой дисплей;
• управление кнопками;
• эффектный современный дизайн.

Можно контролировать на расстоянии.

Минусы – стоимость от 40 000 руб.

Etika

Терморегуляторы данной серии представляют собой комплектацию с выносным датчиком температур, предназначены для обустройства теплых полов любых типов. Устройство обеспечит автоматическое поддерживание заданной температуры нагрева полов. Светодиоды на панели управления оповещают о соответствующем режиме работы, управление понятное и простое. Корпус моделей из прочного пластика.

Термостат Plus

Устройство электронное состоит из основного корпуса и выносного датчика в виде кабеля 4 м длиной. Четыре оттенка, современный эффектный дизайн, понятное управление.

Плюсы:

• компактные габариты и небольшой вес;
• зажимы винтовые для фиксации в комплекте 6 шт.;
• диапазон регулировки температур +7+40 С^о;
• управление – включение авторежима, поддержание выбранной температуры;
• защита от механических ударов и влаги IP

Подключение согласно прилагаемой схеме. Качественная сборка, гарантийный срок.

Минусы – стоимость от 7 100 руб.

Особенности монтажа

Монтаж данного оборудования следует проводить по инструкции и в строгой последовательности. В помещении, где ведут работы, предварительно отключают электричество. Проверяют целостность монтажного корпуса контактного устройства, наличие крепежа.

Для встроенной модели заранее подготавливают углубления (для монтажа), путем штробления стены и пола. В соответствии с указанной схемой (на корпусе термостата) последовательно проводят подключение полов. Устройство имеет необходимые колодки для подключения и стандартные маркировки для назначения проводов.

Все клеммы колодки пронумерованы: провода питания №1 и № 2, провода от нагревательных элементов теплого пола (кабеля, матов, пленок) № 3, № 4, № 5, а № 6 – датчик температур. Следует знать и буквенное обозначение проводов:

• L фазный – коричневого, белого или черного цвета;
• N рабочий нулевой – голубой;
• заземляющий – желто-зеленый.

Двухжильные кабеля состоят из трех проводов (заземление/фаза/ноль), одножильный кабель имеет только два провода (токоведущий/заземление).

Контакты, для подключения, следующие:

• провод токоведущий нулевой (обычно синий) – для теплого пола;
• провод токоведущий фаза (чаще коричневый) – от розетки/щитка.

Используют индикатор для определения типа идущих проводов. Тестером определяют Уровень замера между фазой и нулем фиксируют специальным тестером, он всегда соответствует 220 В.

Непосредственно монтаж терморегулятора состоит из трех этапов:

1. Ведут сетевой провод к термостату. В клемму №1 ведут фазу L, а в клемму № 2 подводят нулевой N.
2. Подключают нагревательный электрокабель теплых полов. В клемму № 3 фиксируют провод N, а в разъем № 4 – провод L.
3. Подключают датчик температур в разъемы № 5 или № 6.

Клемма маркированная «sensor» предназначена для крепежа провода от датчика температур. После окончания работ обязательно делают замеры сопротивления, и проверяют всю систему в тестовом режиме нагрева.

Возможные неполадки

Во время работы по установке терморегуляторов Легранд могут возникнуть неполадки:

• после монтажа устройства в рабочем режиме полы не нагреваются – следует внимательно проверить подключение/подсоединение проводов, возможно перепутали фазы, или не прочные контакты;
• в комнате стало слишком жарко – следует настроить требуемый режим температуры, при котором будет комфортный микроклимат;
• не включается сам термостат – нужно проверить наличие напряжение в блоке, если его нет, проблемы в щитке или проводке;
• во время штробления ниши под коробку устройства, она получилась слишком глубокая – следует «поднять» глубину цементно-песчаной «пломбой»;
• включается индикатор неисправности – возможно сломался датчик, следует его аккуратно заменить на новый;
• самостоятельно присоединяли провода, система не греется – следует разобрать конструкцию термостата с комплектующими, и собрать строго по прилагаемой инструкции, при необходимости использовать тестер.

Перед установкой термостата с датчиками следует внимательно вымерять длину проводов от датчика, холодных проводов нагревательных элементов теплого пола. Кабеля должны укладываться в свободном не перетянутом виде, цвет проводов и назначенные клеммы должны соответствовать.

Об установке больше информации в видео:

Плюсы и минусы

Терморегуляторы бренда Легранд имеют много преимуществ и некоторые недостатки.

Плюсы:

• высококачественная продукция от мирового бренда;
• надежность и лучший функционал;
• современный эффектный дизайн – устройства прекрасно вписываются в любой интерьер и стилистику;
• популярные цветовые решения;
• ассортимент вариантов – с механическим, автоматическим или программным управлением;
• широкий ценовой диапазон – от премиум-класса до бюджетных моделей;
• корпус термостата из прочного пластика – с защитой от влаги и механических повреждений, ударов;
• сочетаются со всеми типами теплых электрических полов.

Модели с программированием могут работать по нескольким режимам, при отключении электропитания устройства могут работать в автономном режиме до 100 часов.

К минусам относят высокую стоимость устройств, не все модели бывают в наличии в магазине.

Отзывы пользователей

На форумах можно ознакомиться с различными отзывами пользователей о терморегуляторах марки Legrand:

• наша строительная компания закупает не первый раз именно такие термостаты – они себя прекрасно показали в эксплуатации;
• сам соединял теплые полы из нагревательного кабеля с термостатом и датчиком (по инструкции) – разобрался, все просто и понятно, система нагрева работает без проблем;
• установили простую механическую модель терморегулятора данного бренда – полы работают исправно, контроль и управление хорошие.

Строительные эксперты и профессионалы советуют приобретать фирменные термостаты с датчиками марки Легрант, в комплекте есть крепеж и понятная инструкция, монтаж простой и быстрый.

Отзывы подробнее тут и тут.

Заключение

Терморегуляторы Легрант это проверенные временем, надежные устройства для регулирования температуры нагрева системы теплых полов. Широкий ассортимент моделей позволяет подобрать оптимальный вариант термостата. Простая схема сборки не вызывает вопросов в процессе установки. Фирма дает гарантию на свою качественную продукцию.
