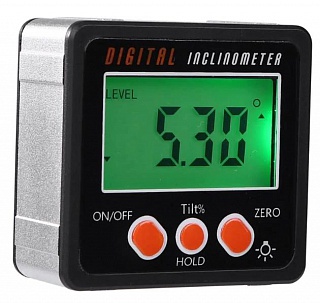

Угломер (инклинометр) электронный, магнитный Digital inclinometer Артикул: 5515-90D
Наличие:
В корзину |
3 месяца гарантии |
|
Подбор Доставка Оплата Скидки Сервис-центр |
Описание
Угломер (инклинометр) электронный, магнитный Digital inclinometer 5515-90D станет полезным инструментом для людей, занимающихся слесарными, столярными, строительными работами. С его помощью можно быстро и точно определить угол наклона горизонтальной или вертикальной поверхности, что будет важно, например, при изготовлении мебели, установке направляющих для гипсокартонных конструкций и т.п. Электронный угломер может измерять угол наклона любой из 4-х боковых своих сторон. Питание осуществляется от двух батареек типа ААА (1.5v). Информация отображается на LCD дисплее (1,8″). Для установки и надежной фиксации на металлических поверхностях угломер оснащен тремя магнитными держателями, которые находятся на нижней боковой стороне корпуса устройства.
Электронный угломер оснащен тремя кнопками:
- ON/OFF – включение/выключение угломера;
- ZERO – установка «нуля»;
- HOLD/Tilt% – фиксация значения измеренного угла. Также с помощью этой кнопки можно переключить единицы измерения из градусов на проценты (для измерения наклона в процентах). Для этого нужно нажать и удерживать эту кнопку в течение 2 секунд.
Калибровка электронного угломера Digital inclinometer.
Когда возникает сомнения в достоверности показаний угломера, требуется произвести калибровку. Для калибровки угломера сначала требуется выключить его, нажав на кнопку «ON/OFF», далее нужно одновременно нажать и удерживать кнопки «ON/OFF» и «ZERO» до появления на дисплее надписи «CAL1». Это будет означать что режим калибровки прибора активирован.
Через 10 секунд нажмите кнопку «ZERO» (на дисплее отобразится надпись «CAL2»), поверните прибор на 90 градусов по часовой стрелке (вправо) и установите его на правую грань относительно дисплея. Через 10 секунд нажмите кнопку «ZERO» (на дисплее отобразится надпись «CAL3»), поверните угломер на 90 градусов по часовой стрелке (вправо) и установите его на верхнюю грань относительно дисплея. Далее, через 10 секунд нажмите кнопку «ZERO» (на дисплее отобразится надпись «CAL4»), поверните прибор на 90 градусов по часовой стрелке (вправо) и установите его на левую грань относительно дисплея. Через 10 секунд после этого нажмите кнопку «ZERO» (на дисплее отобразится надпись «CAL5»), поверните прибор на 90 градусов по часовой стрелке (вправо) и установите его на нижнюю грань относительно дисплея. Через 10 секунд нажмите кнопку «ZERO», на дисплее отобразится надпись «PASS» и через некоторое время «0.00°».
После проделанных операций калибровка электронного угломера Digital inclinometer завершена.
Технические характеристики: |
|
| Модель | Digital inclinometer 5515-90D |
| Диапазон измерения углов | 4×90° |
| Разрешение | 0,05° |
| Точность | ±0,2° |
| Погрешность | 0,1° |
| Питание | 2 х ААА (3 В.), (в комплект поставки не входят) |
| Рабочая температура | от 0°С до +40°С |
| Резмеры | 57х54х26 мм. |
| Вес | 173 г. |
| Материал корпуса | нержавеющая сталь |
Вопросы и отзывы (1)
Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.
|
Александр |
|
Здравствуйте! Скажите, есть ли подсветка на данном приборе? Если есть, то как её включить? |
|
Имя |
|
Руслан Сафаров |
||
Добрый день. Подсветка есть. Надо нажать и удерживать кнопку «zero» до включения или выключения подсветки |
||
|
Имя |
12-1057 Цифровой инклинометр
Руководство пользователя
Цифровой инклинометр
Простота в использовании
Диапазон движений можно определить сразу после того, как сустав прошел через его диапазон.
Поместите инклинометр рядом с измеряемым суставом; установить «альтернативный ноль»; переместить сустав через его диапазон; нажмите кнопку «удерживать». Прочитайте диапазон движения.
Инструкция по эксплуатации:
ЗАМЕТКА: Если устройство уронили, следуйте инструкциям по калибровке и настройке на следующей странице.
кнопка вкл/выкл/альтернативный ноль
Нажмите один раз, чтобы включить ЖК-экран. Нажмите кнопку еще раз, чтобы переключить измерение экрана между режимом абсолютного нуля и альтернативным (относительным) нулем. Значок REF отображается, когда устройство работает в альтернативных нулевых режимах. Нажмите и удерживайте, чтобы выключить ЖК-дисплей.
удерживать кнопку
Если вы хотите заблокировать показание во время выполнения измерения, просто нажмите кнопку удержания, когда измерение установится. Показания угла зафиксируются, и вы сможете записать показания. На ЖК-дисплее появится значок H. Вы можете отменить эту функцию, нажав кнопку удержания во второй раз. Теперь ты будешь viewизмерения угла в реальном времени. Примечание: переход с режима относительного на режим абсолютного нуля невозможен, когда виден значок H.
кнопка света
Нажмите один раз, чтобы включить/выключить подсветку.
абсолютный ноль и альтернативный (относительный) ноль
режимы абсолютного нуля: в режимах с абсолютным нулем на ЖК-дисплее нет значка REF. Если присутствует значок REF, кратковременно нажмите кнопки включения/выключения/альтернативного нуля, чтобы войти в режим абсолютного нуля. LCD отображает угол абсолютного горизонтального уровня. Если единица вращается по часовой стрелке от абсолютного нуля, перед значениями присутствует знак +. Если единица вращается против часовой стрелки от абсолютного нуля, присутствует знак а.
Для абсолютного (горизонтального нуля) измерения поместите прибор рядом с соединением, которое необходимо измерить.
Инклинометр показывает угол между плоскостью инклинометра и горизонтальной плоскостью. Дайте чтению осесть, прежде чем отмечать угол.
альтернативный (относительный) нулевой режим: Установка альтернативной опорной точки позволяет установить любой угол равным НУЛЮ. Этот новый НОЛЬ теперь является точкой отсчета для проведения измерений. Например, вы можете захотеть, чтобы поверхность, на самом деле отстоящая на 25° от абсолютного нуля (по горизонтали), отображалась как НОЛЬ, чтобы вы могли измерить все другие углы относительно этой точки отсчета. увидеть бывшегоample ниже для измерения относительного угла:
- Если устройство находится в режиме абсолютного нуля, значок REF не появится на ЖК-дисплее. Поместите инклинометр на поверхность, которая на самом деле находится под углом 20° к горизонтальной плоскости.
Единица читает 20°. - Нажмите кнопку включения / выключения / альтернативного нуля, чтобы переключиться в режим альтернативного нуля (значок REF теперь виден, а показание угла теперь равно ZERO).
- Поместите инклинометр на поверхность, отклоненную от горизонтали на 30°. «10.0°», отображаемые на дисплее, относятся к отклонению в 20° от горизонтальной плоскости.
Это показание угла составляет 20° в режиме абсолютного нуля. Это показание угла равно 0° в альтернативном режиме нуля. Это показание угла равно 10° в альтернативном режиме нуля.
Внешний вид и технические данные
| диапазон измерения | 0-360 ° |
| разрешающая способность | 0.1° |
| точность | +1- 0.5° |
| мощностью | DC3V (ААА х 2) |
| срок службы батареи | Длительность 100 работает без подсветки |
| рабочая температура | -10 50 ° C до ° C |
| Рабочая влажность | |
| температура транспортировки и хранения | -20 70 ° C до ° C |
| Уровень IP | IP65 |
| индикатор низкого заряда батареи | _ battevcztascligen flbetswhin2g2ren |
Значки ЖК-экрана
Замените батареи, когда мигает значок питания от батареи. Мигает только при громкостиtagе ниже 2.2В.
Указывает на то, что инклинометр измеряет в альтернативном нулевом (относительном) режиме.
Этот значок появляется на экране, когда активирована функция HOLD.
-1- Указывает, что инклинометр откалиброван в одном направлении.
-2- Указывает, что инклинометр откалиброван для другого направления
Калибровка
Цифровой инклинометр предварительно откалиброван на заводе. Изделие следует калибровать только в том случае, если оно упало. (см. шаги ниже)
- Поместите прибор на ровную горизонтальную поверхность, одновременно нажмите кнопку удержания и кнопки включения/выключения/чередования нуля.
Активируется режим калибровки, и будет отображаться «-1». - Нажмите кнопку включения/выключения/альтернативного нуля еще раз, и «-1-» будет кратковременно мигать. Не перемещайте устройство, пока не появится «-2-».
- Поверните устройство на 180 градусов в том же месте и нажмите кнопки включения/выключения/альтернативного нуля, «-2-» будет кратковременно мигать. Не двигайтесь, пока устройство не завершит калибровку и не сбросит дисплей на текущий уровень.
начать калибровку ……………………………………………………………………..→калибровка завершена
