User Manual

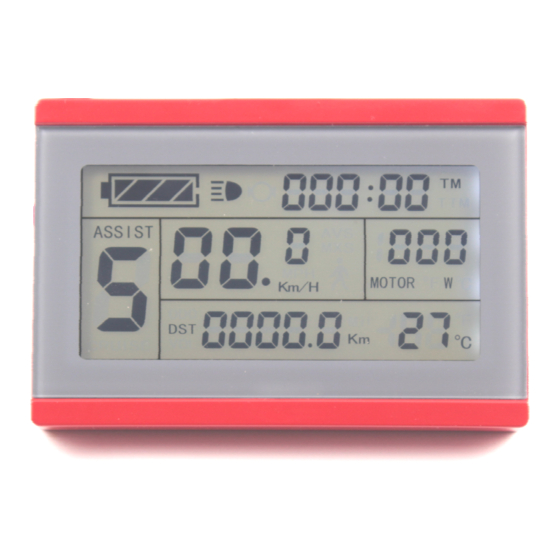

KT-LCD3 eBike Special Meter
WWW.SZKTDZ.COM
Summary of Contents for ICT KT-LCD3
-
Page 1
User Manual KT-LCD3 eBike Special Meter WWW.SZKTDZ.COM… -
Page 2: Table Of Contents
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Contents Preface……………………………………………………………………………..………. 4 Outlook and Size…………………………………………………………………………… 4 MeterDimension……………………………………………………………………… 4 Button Box Dimension……………………………………………………………….. 4 Main Material and Color………………………………………………….………..5 Wiring Schematic……………………………………………………………….……. 5 Installation Instruction……………………………………………………………….…….. 5 Φ 31.8 handlebar diameters install icon………………………………………..….… 5 Φ 22.2 handlebar diameters install icon……………………………………….….…. 5 Physical installation icon…………………
-
Page 3
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Automatic Prompt Interface……………………………………………………..….. 15 Error Code Display…………………………………………………….…..15 Motor Operating Temperature Alarm……………………………………..15 User Project Setting……………………………………………………………………..16 General Project Setting…………………………………………………………………… 16 Maximum Trip Speed…………………………………………………………..16 Wheel Diameter…………………………………………………………………..…. 17 Metric and Imperial Units…………………………………………………………… 18 Exit General Project Setting……………………………………………………….. -
Page 4
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Parameter Copy ……………………33 User Setting Note ………………….. 35 Version Information……………………………………………………………………… 35 — 3 -… -
Page 5: Preface
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Preface The illustrated manual will help you understand and be familiar with the meter function, guiding you on how to operate the meter, how to set the project parameters, how to achieve the best match of the three as motor, controller and meter to improve electronic control performance of the electric motor.
-
Page 6: Main Material And Color
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual ○ Main Material and Color PC material is mainly used for KT-LCD3 meter and button box housing, and the housing color is dark gray or white. ○ Wiring Schematic Installation Instruction The meter body and button box are mounted on the handlebars of the electric vehicle, adjusting perspective.
-
Page 7: Physical Installation Icon
Physical installation icon Function Overview KT-LCD3 meter provide you with a variety of functions such as vehicle controls and vehicle status digitized displays to meet the trip demands. Trip time display (with displays of a single trip time (TM) and total trip time (TTM));…
-
Page 8: Button Definition
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Button Definition KT-LCD3 meter adopts the structural form with part design between the main part and operating buttons. There are three keys on the operating panel of button box, which are icons of…
-
Page 9: Display Interface
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual ○ Display Interface Display 1 The meter is startup to enter display 1. Display 1 The followings are shown on display 1. Battery Capacity Indicator Single Trip Time (TM) Display Power Assist Ratio Gear (ASSIST) Real-time Trip Speed (Km/H) Single Trip Distance 6Km/H Power Assist Function…
-
Page 10: Display 2
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Motor Operation Power Environment Temperature Backlights and Headlights Status Brake Status Cruise Function (CRUISE) Motor Running Temperature Display 2 In display 1, hold button (SW) shortly to enter display 2. Display 2 The followings are shown on display 2: Total Trip Time (TTM) Total Trip Distance (ODO) — 9 -…
-
Page 11: Display 3
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Single Average Speed (AVS) Motor Operating Temperature In the riding mode after 5 seconds, display 2 automatically returns to display 1. In display 1, the original motor power is replaced by motor running temperature as is shown in Figure.
-
Page 12: Pas Ratio (Or Handlebar) Gear Switch
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual In display 3, hold button (SW) shortly again to enter display 1. In each display interface, if you hold button (SW) long, the meter will be powered-off together with that of the controller. ○…
-
Page 13: Cruise Function
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual revoked. ○ Cruise Function When C7 parameter setting is 1 (see C parameter setting), the meter turns on cruise function, hold button (DOWN) long to enter the cruise status when the vehicle speed is more than 7 km/h, and the cruise function logo (CRUISE) lights. Brake or hold any button to revoke cruise function.
-
Page 14: Battery Capacity Indicator
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual ○ Battery Capacity Indicator The meter can automatically identify 24V, 36V, 48V battery capacities when it is supporting use with the specified controller. When the battery capacity is over 70%, the four power displays of the meter are lit, when the battery capacities drop, the four power displays are off in order, when the power capacity is less than 15%, the four power displays are totally turned off.
-
Page 15: Environment Temperature
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Motor operating power The operating temperature of the motor shows there should be a temperature sensor installed in the Inner motor to output the temperature for signal detection simultaneously. Motor operating temperature When the motor operating temperature exceeds the warning value, temperature display flashes to alarm, meanwhile the motor controller will offer the appropriate protection to motor.
-
Page 16: Single Data Clearing
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual minutes after boot-up. ○ Single Data Clearing 5 seconds after the meter is powered on, at display 1, hold both the button (UP) and the button (DOWN) simultaneously for about 2 seconds, the single trip time (TM) and single trip distance (DST) flicker, then hold button shortly (SW), the record contents of both will be cleared.
-
Page 17: Motor Operating Temperature Alarm
Under any interface, when the motor operating temperature exceeds the warning value, the motor operating temperature display flashes to alarm, meanwhile, the controller will offer the appropriate protection to motor. User Setting Project KT-LCD3 meter user setting project General project setting P parameter setting C parameter setting General Project Setting ○…
-
Page 18: Wheel Diameter
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Setting interface of maximum trip speed Under the setting maximum riding speed interface, if there’s no button operation on the meter for more than 1 minute, and then the meter will automatically return to display 1, and the original set values will be saved.
-
Page 19: Metric And Imperial Units
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual ○ Metric and Imperial Units After finishing the wheel diameter setting, enter into the metric/imperial units setting interface, and then the speed and mileage unit flash. Hold button (UP) or button (DOWN) shortly to make sync selection of three metric/imperial units as speed, mileage, and the environment temperature.
-
Page 20: P Parameter Setting
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual button (SW) long for about 2 seconds, all can exit the setting environment and return to display 1, meanwhile, the current set parameters are saved. Under each setting interface, if there’s no button operation on the meter for more than 1 minute, and then the meter will automatically return to display 1, and the original set parameters will be saved.
-
Page 21: P3 Power Assist Control Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Enter P2 parameter setting interface after P1 parameter setting is finished, and P2 parameter column flashes. P2 parameter setting interface P2 is wheel speed pulse signal setting mode. If wheel generated 1 pulse signal by a revolution, P2 should be set as1.
-
Page 22: P4 Handlebar Startup Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual P3 parameter setting interface P3 is for power assist control mode, when P3 parameter setting is1, power assist control mode is gear 5 of «imitation torque control» mode, when P3 parameter setting is 0, power assist control mode is gear 5 of «speed control»…
-
Page 23: Exit P Parameter Setting
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Enter P5 parameter setting interface after P4 parameter setting is finished, P5 parameter column flashes. P5 parameter setting interface P5 is power monitoring mode, when P5 setting is 0, the power monitoring is the «real-time voltage»…
-
Page 24: C Parameter Setting
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual C Parameter Setting After finishing P5 parameter setting, P5 parameter column stops flashing. Within 1 minute after stopping flashing, hold button (UP) and button (DOWN) for about 2 seconds to enter C parameter setting environment. ○…
-
Page 25: C3 Power Assist Ratio Gear Initialization Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Enter C2 parameter setting interface after C1 parameter setting is finished, C2 parameter column flashes. C2 parameter setting interface C2 is motor phase classification coding mode. It is served as identification parameter of different phases of the motor when using sine wave drive and the default value is 0. When C2 setting is 0, indicating that the used Quantum motor phase is an ordinary one.
-
Page 26: C4 Handlebar Function Setting Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual After finishing C3 parameter setting, hold button (SW) shortly to save the current set values and enter C4 parameter setting interface. ○ C4 Handlebar Function Setting Mode Enter C4 parameter setting interface after C3 parameter setting is finished, C4 parameter column flashes.
-
Page 27: C5 Controller Maximum Current Adjustment Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual current set values and enter C5 parameter setting interface. ○ C5 Controller Maximum Current Adjustment Mode Enter C5 parameter setting interface after C4 parameter setting is finished, C5 parameter column flashes. C5 parameter setting interface C5 is controller maximum operating current adjustment mode (tiny-adjustment of limit current value).
-
Page 28: C6 Backlight Brightness Adjustment Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual 0.5A, when setting is 8, maximum current value minus 1A and so on. After finishing C5 parameter setting, hold button (SW) shortly to save the current set values and enter C6 parameter setting interface. ○…
-
Page 29: C8 Motor Operating Temperature Display Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual C7 parameter setting interface C7 is cruise function setting mode. The setting range is 0 or 1, hold button (UP) button (DOWN) shortly for selection. C7 parameter definition table C7 value Cruise function After finishing C7 parameter setting, hold button (SW) shortly to save the current set values and enter C8 parameter setting interface.
-
Page 30: C9 Power-On Password Setting Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Function off Function on Please Note The motor operating temperature display requires installing temperature sensor in the motor, output temperature detection signal simultaneously. After finishing C8 parameter setting, hold button (SW) shortly to save the current set values and enter C9 parameter setting interface.
-
Page 31: C10 Automatic Restore Default Setting Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Password Setting Interface The password setting is done sequentially from left to right, hold button shortly to confirm after each setting and enter next setting. Password setting range is 000-999, hold button (UP) or button (DOWN) shortly for selection.
-
Page 32: C11 Attribute Selection Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual When the meter is needed to restore default setting, C10 selects y, hold button long for about 2 seconds, all parameters restore default settings and exit setting environment, and then return to the display1. C10 selects n, hold button (SW) shortly to save the current set values and enter C11 parameter setting interface.
-
Page 33: C12 Controller Minimum Voltage Adjustment Mode
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual parameter copy), there’s source logo on display interface. Data Source Display Interface After finishing C11 parameter setting, hold button (SW) shortly to save the current set values and enter C12 parameter setting interface. ○…
-
Page 34: Exit C Parameter Setting
Set parameters (include general project parameter, P parameter and C parameter) of all KT-LCD3 meter produced by our company according to requirements, and set the meter to be a data source according to the method of «C11meter attribute selection mode».
-
Page 35
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Use special wiring cables to properly wire to LCD3 meter needs to be copied according to the diagram. Meter parameter copy wiring diagram Special wiring cable Turn on meter power supply of data source. Power supply of 48V or 36V or 24V is available (VB + positive power supply). -
Page 36: User Setting Note
ELECTRIC BICYCLE METER KT—LCD3 Product User Manual Interface of finishing parameter copy Please note: Both C9 power-on password and C11 meter attributes can’t be copied. Besides, LCD3 meter can only copy parameter of the same meter model. User Setting Note After entering the user setting environment, if there’s no button operation on the data for more than 1 minute, the meter will automatically return to display1, and the new set parameters won’t be saved.
Вход в режим настроек- сразу после включения дисплея по нажатию средней кнопки, зажимаем две кнопки: вверх и вниз, и удерживаем их, пока не начнут мигать значения на дисплее (важно зажать две кнопки в течении не более 4 сек. с момента включения дисплея. Если опоздали — то начнет мигать значение пройденного пути — это режим сброса суточного одометра).
Продолжение под катом:
Спойлер
Выставляем требуемые нам значения кнопками вверх и вниз, переход между пунктами — кратковременное нажатие средней кнопки. Выход в обычный режим — длительное нажатие средней кнопки.
Р1 Режим настройки параметров двигателя (подсчет скорости и пройденного расстояния). Р1 = (передаточное число редуктора) х (количество магнитов). Округление в меньшую сторону, если есть десятые доли. Диапазон его значений от 1 до 255. Для редукторных моторов МХУС и ХОФО 350,500ватт) это значение 86. Для ДД — 46
Данный параметр влияет на правильное отображение скорости и пройденного расстояния.
Р2 Режим настройки импульсного сигнала, определяющего скорость вращения колеса. Р2=0 (по датчикам Холла мотора, расположенных в обмотке). Р2=от 1 до 6 (по отдельному датчику скорости, имеющему отдельный выход — проверьте, что в холловом разъеме с мотора 6 проводов) — указывается количество магнитов, расположенных в крышке мотора и проходящих мимо встроенного датчика скорости за один оборот для получения сигнала (количество импульсов за один оборот мотора). (upd 21.04.2020)
РЗ Режим контроля мощности. Р3=1 (включен режим 5-ступенчатого управления мощностью), Р3=0 (включен режим 5- ступенчатого управления скоростью) при Assist = 1 контроллер будет разгоняться примерно до 12 км/ч (с батареей 48 вольт); при Assist = 2 — до 20 км/ч; при Assist = 3 — до 28 км/ч; при Assist = 4 — до 35 км/ч; при Assist = 5 — до максимально возможной.
Р4 Режим включения с блока управления. Р4=1 (для включения управления ручкой газа только после начала вращения педалей (при использовании PAS-сенсора)) Р4=0 (для возможности старта с места).
Р5 Режим отображения мощности. Весьма условный «показометр». Для 48-ми вольтовой батареи ~ 14.
Переход в следующее меню настроек: (после того, как перебрали и настроили все пункты первого меню «Р», переходим в следующее меню настроек «С», для чего снова зажимаем две кнопки вверх + вниз, и удерживаем их, далее:
C1 Режим выбора параметров датчика мощности. Для большинства систем PAS-сенсоров выбираем: для прямого вращения (когда датчик на левой стороне каретки) — 00, 01, 02 (02 — слабая чувствительность); для обратного вращения (датчик на правой стороне каретки под звездой), соответственно — 05, 06, 07.
С2 Режим настройки сдвига фаз. По умолчанию=0. Параметр С2 предназначен для настройки сдвига фаз двигателя при использовании синусоидальной составляющей и его значение по умолчанию равно 0. Когда устанавливается другое значение, подразумевается использование особой фазы, на которую и указывает параметр. Диапазон настройки параметра С2 от 0 до 7.
СЗ Режим установки значения уровня PAS при включение контроллера. 8 – восстанавливать то, которое было при последнем выключении велосипеда кнопкой на пульте дисплея, 0-5 – установка значения PAS при включении.
С4 Режим настройки блока управления.
При Р4=0 (ручка газа работает всегда)
С4=0 (старт с места)
С4=1 (Лимит на ручке газа 6 км/ч)
С4=2 (Лимит скорости от ручки газа задается после сохранения установки, равно С4=2)
С4=3 (Нулевая скорость)
С4=4 (Ручка газа лимитируется передачам PAS) Доп. настройки лимита скорости. Чем ниже выставляем значение (20-60), тем ниже будет максимальная скорость на assist=1 и тем больше будет шаг между передачами.
При Р4=1 (ручка газа с места не работает)
С4=0 (Нет старта с места)
С4=1 (До вращения педалей лимит скорости на ручке газа 6 км/ч)
С4=2 (Нет старта с места, лимит скорости от ручки газа задается после сохранения установки, равно С4=2)
С4=3 (Без вращения педалей скорость от ручки газа 6 км/ч, во время вращения педалей скорость газа не ограничена)
С4=4 (Ручка газа лимитируется передачам PAS) Доп. настройки лимита скорости. Чем ниже выставляем значение (20-60), тем ниже будет максимальная скорость на assist=1 и тем больше будет шаг между передачами.
С5 Регулировка максимального тока контроллера. 00 — максимальный ток и очень плавный старт, 01 — максимальный ток и плавный старт, 02 — максимальный ток и плавный старт с минимальной задержкой, 03 — 50%, 04 — 67%, 05 — 75%, 06 — 80%, 07 — 84%, 08 — 87%, 09 — 91%, 10 — 100% от максимального тока.
Если же мы выставим С5=00, С5=01 или С5=02, то получим и максимальную мощность и плавный старт с места, особенно актуально для редукторных моторов (увеличение ресурса шестеренок). При этом С5=00 — самый плавный старт.
С6 Регулировка яркости подсветки дисплея. С6=3 — средняя яркость
С7 Настройка функции «Круиз». С7=1 — круиз включен, для его активации нужно при движении с одной скоростью зажать нижнюю кнопку более 2-х секунд, пока на дисплее не появится символ «С».
С8 Настройка отображения рабочей температуры двигателя. С8=1 — включено отображение температуры мотора на дисплее (чередуется с температурой воздуха).
С9 Установка пароля включения. С9=0 (выключен пароль) Пароль восстановить невозможно, при утере — только заливать прошивку с другого дисплея через кабель
С10 Режим восстановления настроек по умолчанию С10=n (y – сбросить настройки)
C11 Совместимость прибора с предыдущими версиями С11=0 — максимальная совместимость
C12 Настройка минимального напряжения контроллера.
0 — 38в, 1 — 38,5в, 2 — 39в, 3 — 39,5в, 4- 40в, 5 — 40,5в, 6 — 41в, 6,5 — 41в, 7 — 41,5в. Совет — чтобы проехать на пару км дальше — выбирайте минимальное значение, но чтобы ощутимо продлить общий срок эксплуатации батареи — выбирайте 7 (41,5в).
С13 Рекуперация. С13=0 (выключена)1-5 уровни силы рекуперации (1 самая слабая, 5 самая сильная)
С14 сила помощи мотором при использовании PAS-сенсора.
1 — слабая (примерно 6 / 17 / 30 / 45 / 100% от полной мощности при Assist = 1/2/3/4/5);
2 — средняя (примерно 12 / 22 / 40 / 55 / 100%);
3 — сильная (примерно 17 / 30 / 45 / 66 / 100%).
Переход в следующее меню настроек: (после того, как перебрали и настроили все пункты первого меню «С», переходим в следующее меню настроек «L», для чего снова зажимаем две кнопки вверх + вниз, и удерживаем их ОКОЛО 10 секунд (примечание: пункт меню «L» есть только в последних версиях прошивки дисплея, если у вас не получается войти в него, значит не повезло), затем:
L1 Нижний порог по напряжению — расширенная настройка. 0 — автоматический порог, 1 — 20 вольт, 2 — 30 вольт, 3 — 40 вольт.
L2 коэффициент умножения параметра P1 для супероборотистых моторов. По умолчанию=0
L3 Включение режима безхолловой работы моторов — поддерживается не всем контроллерами. 0 — безхолловый режим, 1 — с холлами. По умолчанию — 1.
L4 Время автоматического отключения дисплей при неактивности. Задается в минутах от 5 до 120.
Полезное:
- Помогите начинающему электрифицировать велосипед: https://electrotransport.ru/ussr/index.php?msg=165713
- 2 на 2 полный привод https://electrotransport.ru/ussr/index.php?msg=117399
- Клуб 2х2 https://electrotransport.ru/ussr/index.php?msg=1596888
1). Как без дисплея KT-LCD и лазаний по меню (двумя кнопками) изменять уровень PAS, ограничение батарейного тока, включать свет и сопровождение у двух KT контроллеров (с разными настройками) https://electrotransport.ru/ussr/index.php?msg=1893086
2). Как отремонтировать дисплей LCD3-(5,8) для контроллеров серии КТ (дружественная тема) https://electrotransport.ru/ussr/index.php?msg=1902812
3). Как отключить автокруиз
Спойлер
Автокруиз — это самостоятельное включение круиза при движении, если не меняется положение ручки газа более 3 сек. Для этого нужно снять перемычку или на разъеме или на плате контроллера
Пост № 2070 — показана точка на плате контроллера, ответственная за автокруиз: https://electrotransport.ru/ussr/index.php?msg=1945437
4). Схемы полного привода
Спойлер
5). Обозначения на плате сигнальных выводов контроллеров серии КТ
Спойлер
В частности контроллер KT48ZWSRKT-SJT02L
6). Как сбросить показания общего одометра
Спойлер
Для этого необходимо войти в настройки и изменить единицы измерения с км/ч на мили (или наоборот), сохранить настройки и проехать, чтобы записались новые показания пробега в память, при этом обнуляются предыдущие показания. Затем достаточно вернуть настройку в километры и пробег начнет отсчитываться с нуля.
Информация предоставлена [user]Keksus[/user], пост #2809 https://electrotransport.ru/ussr/index.php?msg=2093711
7). Как включить «плавный старт» — В настройках выставляем значение С5=00 (01,02), при этом ОО — самый плавный старт, 02- минимальная задержка нарастания тока
Компьютер Cycusher KT-LCD3
ТЕХНИЧЕСКИЙ СИМВОЛ ОПРЕДЕЛЕНИЕ
| 1 |  |
Кнопка вверх | 10 |  |
6 км/ч Push Power Assist. |
| 2 |  |
SW кнопка |
11 |
KM / H | Скорость езды (метрическая) |
| 3 |  |
Кнопка ВНИЗ | MPH | Скорость езды (имперская) | |
| 4 |  |
Индикатор заряда батареи | MXS | Максимальная Скорость | |
| 5 |  |
Подсветка и фары | AVS | Средняя скорость | |
| 6 |  |
Дисплей тормоза |
12 |
Km | Расстояние (метрическое) |
| 7 | TM | Время одной поездки | тысяча | Расстояние (имперское) | |
| TTM | Общее время поездки | DST | Расстояние поездки | ||
|
8 |
МОТОР Вт | Индикация питания | ОДО | Общее расстояние | |
| ДВИГАТЕЛЬ °C | Температура двигателя | VOL | Батарея Voltage | ||
| ДВИГАТЕЛЬ °F | Мотор по Фаренгейту | 13 | ПОМОЩЬ | Уровень PAS | |
| 9 | ° C | Температура окружающего воздуха | КРУИЗ | Круиз режим | |
| ° F | Окружающая среда по Фаренгейту |
Всего существует 3 уровня настройки работы:
- Обычные/P-уровни/C-уровни, которым вы можете следовать только
- Обычный > P-уровни > C-уровни.
- Вы не можете перепрыгнуть один из них и сразу перейти к настройке уровней P или C.
НАСТРОЙКИ ОБЫЧНЫХ ОПЕРАЦИЙ
1) Включить/выключить велокомпьютер:
Нажмитена секунды включить или выключить велокомпьютер; если двигатель останавливается более 5 минут без движения, и велокомпьютер автоматически выключается.
2) Включить/выключить передний свет велосипеда:
После включения компьютера нажмите в течение 3 секунд, чтобы включить или выключить передний свет.
3) Активировать режим ходьбы
После включения велокомпьютера и нажатия в течение 3 секунд, чтобы активировать режим ходьбы, отпустите кнопку, и режим ходьбы будет автоматически отменен.
4) Выберите уровни PAS
Нажмите для увеличения уровня PAS (Assist 1-5) Нажмите, чтобы уменьшить уровень PAS (Assist 5-1)
5) Активировать круиз-контроль
При движении со скоростью более 7 км/ч удерживайте кнопку в течение 3 секунд, чтобы активировать круиз-контроль. Используйте перерыв, чтобы отменить круиз-контроль.
6) ПРОВЕРКА AVS/MAX/TM/TTM/DST/ODO/VOL:
После включения велокомпьютера и нажатия один раз для переключения и проверки данных AVS/MAX/TM/TTM/DST/ODO/VOL
7) Очистить расстояние за одну поездку и время в пути
Нажмите + вместе в течение 2 секунд после включения велокомпьютера в течение 5 секунд. Когда вы увидите, что ЖК-изображение-TM и DST мигают, как показано ниже, нажмите для очистки данных TM и DST.
Установите ограничение максимальной скорости
Диапазон: 1-72 км Код настройки XF800 по умолчанию — 72 км (что означает отсутствие ограничения скорости) Нажмите + вместе в течение 2 секунд после включения велокомпьютера в течение 5 секунд. Когда увидите, что максимальная скорость мигает, как показано на рисунке ниже, нажмите or чтобы изменить настройку максимальной скорости. а максимальная скорость по умолчанию для XF800 составляет 72 км/ч; Однако реальный предел скорости электронного велосипеда контролируется двигателем и контроллером. Вы можете установить ограничение скорости велокомпьютера только в заданном диапазоне, установленном двигателем и контроллером. Для бывшегоampТо есть, если фиксированный предел максимальной скорости двигателя и контроллера составляет 40 км/ч, вы можете установить только нижний верхний предел, например 35 км/ч, тогда электровелосипед будет продолжать работать в пределах максимального предела скорости — 35 км/ч; Если вы установите 50 км/ч, реальная максимальная скорость составит всего 40 км/ч;
9) Установите диаметр обода колеса
Диапазон составляет 6-28 дюймов и 700C. Размер обода XF800 по умолчанию составляет 26 дюймов. После установки максимальной скорости нажмите для переключения настройки диаметра обода колеса. Когда вы увидите, что данные обода мигают, нажмите or изменить данные диаметра обода.
10) Настройка предпочтительных единиц скорости
После установки диаметра обода колеса нажмите для переключения единиц измерения скорости. Когда вы увидите, что мигают MPH/Km/H и Mil/Km, нажмите or для изменения единицы скорости, которую вы предпочитаете. Обратите внимание на приведенную выше настройку от 8 до 10, необходимо нажать один раз или удерживать в течение 2 секунд, чтобы выключить после каждой настройки, чтобы сохранить измененные данные. Если вы не нажмете кнопку настройки в течение 1 минуты, велокомпьютер перейдет к рабочему экрану по умолчанию, и все ваши измененные данные настроек не будут сохранены.
Код настройки уровня P Операция:
После настройки предпочтительных единиц скорости нажмите + вместе в течение 2 секунд, чтобы войти в модель настройки кода уровня P.
P 1: Настройка характеристик двигателя
Диапазон：1-255. Код XF800 по умолчанию — 87; Когда вы увидите, что P1 мигает, нажмите or для изменения необходимых данных. Эта техническая настройка предназначена только для инженерных настроек, не изменяйте и не изменяйте настройку.
P2: Настройка импульса скорости колесной пары
Rage: 0-16, код XF800 по умолчанию — 1; Нажимать переключиться на P2, нажать or для изменения необходимых данных. Эта техническая настройка предназначена только для инженерных настроек, не изменяйте и не изменяйте настройку.
P3: Настройка режима управления PAS
Диапазон: 0-1 ; Код XF800 по умолчанию — 1; 0-режим управления скоростью; 1- Копирование режима управления крутящим моментом; Нажимать переключиться на P3, нажать or для изменения необходимых данных. Эта техническая настройка предназначена только для инженерных настроек, не изменяйте и не изменяйте настройку.
P4: Настройка активного режима дроссельной заслонки (настройка нулевого или ненулевого усиления)
Диапазон: 0-1, 0 означает нулевое усиление; 1 означает ненулевое усиление. Код по умолчанию для XF800 — 0; В нулевом наддуве, также называемом жестким наддувом, это означает, что, как только вы используете помощник дроссельной заслонки или педали, вы немедленно получаете толчок от двигателя; При ненулевом наддуве вы должны сначала использовать педаль, чтобы разогнать электровелосипед до определенной скорости, и дроссель или PAS будут активны. Нажимать переключиться на P5, нажать or для изменения необходимых данных.
P5: Настройка режимов контроля батареи
Диапазон: 0-40; Код XF800 по умолчанию — 15; 0 — режим мониторинга батареи в реальном времени; Другие данные — это режим интеллектуального мониторинга батареи. Нажмите переключиться на P5, нажать or для изменения необходимых данных. Эта техническая настройка предназначена только для инженерных настроек, не изменяйте и не изменяйте настройку. Обратите внимание на настройку выше от 8 до 10, нужно нажать один раз или удерживайте в течение 2 секунд, чтобы выключить после каждой настройки, чтобы сохранить измененные данные. Если вы не нажмете кнопку настройки в течение 1 минуты, велокомпьютер перейдет к рабочему экрану по умолчанию, и все ваши измененные данные настроек не будут сохранены.
Код настройки уровня C Операция
После настройки уровня P нажмите + вместе в течение 2 секунд, чтобы войти в модель настройки кода уровня C.
С1. Настройка чувствительности датчика PAS
Диапазон: 0-07; Код по умолчанию для XF800 — 07. Когда вы увидите, что C1 мигает, нажмите or для изменения необходимых данных. Эта техническая настройка предназначена только для инженерных настроек, не изменяйте и не изменяйте настройку.
С2. Настройка фазы двигателя I
Диапазон: 0-7, код XF800 по умолчанию — 0; Нажимать переключиться на C2, нажать or для изменения необходимых данных. Эта техническая настройка предназначена только для инженерных настроек, не изменяйте и не изменяйте настройку.
C3.PAS Настройка памяти перезапуска
Диапазон: 0-8, код XF800 по умолчанию — 8;
- 0 — перезапустить память на PAS0;
- 1 — перезапустить память на PAS1;
- 2 — перезапустить память на PAS2;
- 3 — перезапустить память на PAS3;
- 4 — перезапустить память на PAS4;
- 5 — перезапустить память на PAS5; 6 и 7 — н/д;
- 8-Перезапустите память на последнем уровне PAS.
Нажмите переключиться на C3, нажать or для изменения необходимых данных. Эта техническая настройка предназначена только для инженерных настроек, не изменяйте и не изменяйте настройку.
С4. Настройка функции дроссельной заслонки
Диапазон: 0-4; Код по умолчанию для XF800 — 0; Нажимать переключиться на C4, нажать or для изменения необходимых данных.
- Когда P4=0, C4=0, дроссельная заслонка работает Zero Boost
- Когда P4=0, C4=1, дроссельная заслонка работает как Zero Boost и максимальная скорость 6 км/ч;
- When P4=0, C4=3/4/5
С5. Настройка максимального тока контроллера
Диапазон: 0-10, код XF800 по умолчанию — 10; Нажимать переключиться на C5, нажать or для изменения необходимых данных. Эти технические настройки предназначены только для инженерных настроек, их нельзя модифицировать или изменять.
С6. Настройка яркости ЖК-экрана
Диапазон: 1-5, код XF800 по умолчанию — 10; 1 означает самый темный, а 5 означает самый яркий. Нажимать переключиться на C6, нажать or для изменения необходимых данных.
С7. Настройка функции круиз-контроля
Диапазон: 0-1, код XF800 по умолчанию 0; 0-неактивная функция круиз-контроля, 1-активная функция круиз-контроля; Нажимать переключиться на C7, нажать or для изменения необходимых данных.
С8. Настройка рабочей температуры двигателя
Диапазон: 0–1, код XF800 по умолчанию — 0; 0 – индикация рабочей температуры двигателя неактивна; 1– индикация рабочей температуры активного двигателя. Нажимать переключиться на C8, нажать or для изменения необходимых данных.
С9. Настройка функции пароля перезагрузки ЖК-дисплея
Диапазон: 0–1, код XF800 по умолчанию — 0; 0 — неактивная функция пароля перезапуска ЖКИ; 1– активная функция пароля перезапуска ЖКИ. Нажимать переключитесь на C9, нажмите или для изменения необходимых данных. C9=1, это означает, что установка пароля активна, вы нажимаете или для установки 3-значного пароля слева направо. И диапазон установки пароля 000-999. Помните, что вам нужно нажать для подтверждения сохраненного пароля. Если вы забудете свой пароль, для перезапуска велокомпьютера могут потребоваться дополнительные инструменты и дополнительные расходы, и Cyrusher не несет никакой ответственности за установку пароля, сделанную клиентом. Мы настоятельно рекомендуем вам не активировать защиту паролем другими способами для защиты вашего электровелосипеда.
С10. Настройка сброса ЖК-дисплея
Диапазон: n/y, код XF800 по умолчанию — n, нажмите переключиться на C10, нажать or для изменения необходимых данных.
n — неактивен или нет
у — активно или да,
С11. Настройка ЖК-дисплея
Диапазон: 0-2, код по умолчанию для XF800 — 0. Эта техническая настройка предназначена только для технических настроек, не изменяйте и не изменяйте настройку.
С12. Самый низкий объем контроллераtage Настройка
Диапазон: 0-7, код по умолчанию XF800 — 4. Эта техническая настройка предназначена только для инженерной настройки, не изменяйте и не изменяйте настройку.
С13. Контроллер АБС Торможение
Диапазон: 0-5, код по умолчанию XF800 — 0. Эта техническая настройка предназначена только для инженерной настройки, не изменяйте и не изменяйте настройку.
С14. Настройка PAS
Диапазон: 1-3, код по умолчанию XF800 — 2. Эта техническая настройка предназначена только для инженерной настройки, не изменяйте и не изменяйте настройку.
Обратите внимание на настройку выше от 8 до 10, нужно нажать один раз или удерживайте в течение 2 секунд, чтобы выключить после каждой настройки, чтобы сохранить измененные данные. Если вы не нажмете кнопку настройки в течение 1 минуты, велокомпьютер перейдет к рабочему экрану по умолчанию, и все ваши измененные данные настроек не будут сохранены.
Коды ошибок
- 01 — информация: Неисправность дроссельной заслонки
- 03—информация: Неисправность сигнала моторного зала
- 04—информация: Сигнал датчика крутящего момента Неисправность
- 05 — информация: Ошибка датчика скорости оси (применимо только к датчику крутящего момента)
- 06 — информация: в двигателе или контроллере короткое замыкание. Неисправность.
CYRUSHER.COM
Документы / Ресурсы
Рекомендации
Электровелосипед
своими руками
Дисплей KT-LCD3
- Описание
- Доставка и Оплата
К сожалению, НЕ работает с контроллерами серии Infineon
Закрепляется на руль велосипеда.
Показывает:
- Текущую скорость (*);
- Потребляемую мощность (**);
- Уровень заряда батареи (только для батарей 36 и 48 вольт);
- Уровень ассиста (помощи педалям);
- Пройденную дистанцию (за сеанс и общую);
- Среднюю и максимальную скорость;
- Время в поездке
Так же с помощью дисплея настраиваются следющие параметры контроллера:
- Сила рекуперативного торможения;
- Ограничение максимальной скорости (*);
- Сила ассиста (помощи педалям);
- Максимальный ток/мощность контроллера;
- Круиз-контроль;
Важно: при использовании контроллера с дисплеем, включать велосипед нужно будет не только кнопкой на ручке, но и кнопкой включения на пульте дисплея, т.е. двумя кнопками, а не одной.
Управление дисплеем:
- Короткое нажатие кнопок вверх/вниз — изменение силы ассиста (Assist) или ограничения мощности при соответствующей настройке С4 — см ниже;
- Короткое нажатие центральной кнопки — переключение между тремя экранами:
- Текущая скорость, пройденная дистанция, время в поездке.
- Средняя скорость, общая пройденная дистанция за всё время (одометр), общее время в поездке.
- Максимальная скорость, напряжение батареи. Через 5 секунд отображение максимальной скорости меняется на отображение текущей.
- Долгое нажатие центральной кнопки — включение/выключение контроллера;
- Долгое нажатие кнопки вверх — включение/выключение подсветки экрана;
- Долгое нажатие кнопки вниз — активация режима круиз-контроля (при настройке C7 = 1 — см ниже)
- Долгое нажатие кнопок вверх и вниз одновременно, затем центральной кнопки когда числа на экране начнут мигать — сброс километража и времени поездки.
В течение пяти секунд после включения контроллера, долгое нажатие кнопок вверх и вниз одновременно включает режим настройки.
Настройка:
- Короткое нажатие кнопок вверх/вниз меняют значение текущего параметра;
- Короткое нажатие центральной кнопки — переход к следующему параметру;
- Длинное нажатие центральной кнопки — выход из режима настроек.
Настройки поделены на три блока:
- Общие параметры — максимальная скорость, диаметр колеса, система измерения км/мили;
- Параметры «P»;
- Параметры «C».
Для перехода к следующему блоку нужно короткими нажатиями центральной кнопки пройти все параметры текущего блока и когда они перестанут мигать — одновременно длительно нажать кнопки вверх и вниз.
Полезные параметры:
- P1 — количество магнитов, умноженные на редукцию мотора — для корректного оботражения скорости:
- Для моторов Light и S-250 нужно выставить 87;
- Для моторов Classic, Classic-S, Turbo, Turbo-S, A-750 и A-750S нужно выставить 51;
- P2 — способ определения скорости контроллером:
- 0 — по датчикам Холла (Classic, Classic-S, Turbo, Turbo-S, A-750 и A-750S);
- 1 — по встроенному датчику (для моторов Light, S-250);
- P3 — режим работы уровней Assist при использовании PAS-сенсора:
- 0 — режим установки скорости:
- при Assist = 1 контроллер будет разгоняться примерно до 12 км/ч (с батареей 48 вольт);
- при Assist = 2 — до 20 км/ч;
- при Assist = 3 — до 28 км/ч;
- при Assist = 4 — до 35 км/ч;
- при Assist = 5 — до максимально возможной;
- 1 — режим мощности: при наличии сигнала с PAS (при вращении педалей) контроллер будет давать постоянную мощность, в зависимости от выбранного значения Assist.
- 0 — режим установки скорости:
- P4 — возможность старта с места ручкой газа:
- 0 — для возможности старта с места;
- 1 — для включения управления ручкой газа только после начала вращения педалей (при использовании PAS-сенсора).
- P5 — способ измерения оставшейся ёмкости батареи:
- для батареи 36 вольт — 5..15;
- для батареи 48 вольт — 60..62;
- 0 — режим «авто», который не работает
- C1 — модель установленного PAS-сенсора. Для работы с нашими PAS-сенсорами нужно установить 5..7.
- C3 — какое значение Assist выставлять при включении велосипеда.
- 0..5 — устанавливать соответствующее значение;
- 8 — восстанавливать то, которое было при последем выключении велосипеда кнопкой на пульте дисплея.
- С4 — режим работы параметра Assist:
- 0 — для работы с датчиком PAS, при Assist = 0 ручка газа работать не будет;
- 3 — для работы с датчиком PAS, при Assist = 0 ручка газа работать будет;
- 4 — для работы без датчика PAS, при этом параметр Assist работает как ограничитель мощности. После подтверждения установки настраивается процент от полной мощности для Assist = 1; для остальных значений Assist будет работать пропорционально. При использовании вместе с трёхпозиционным переключателем мощности результирующее значение будет минимальным из двух.
- C5 — общий множитель на мощность. Применяется и для режима PAS, и для трёхпозиционного переключателя, и без всего:
- 3 — режим минимальной мощности, равный половине от максимальной;
- 4..9 — промежуточные значения;
- 10 — режим максимальной мощности.
- С7 — круиз-контроль. Для активации круиз контроля в процессе езды необходимо при нажатой ручке газа нажать и удерживать кнопку вниз на пульте дисплея. Индикатор С на дисплее подтвердит активацию круиз контроля. Велосипед будет стараться удержать текущую спорость. Ручку газа после этого можно отпустить. Выключить круиз контроль можно нажатием на ручку газа, ручку тормоза или любую кнопку пульта дисплея
- 0 — выключен;
- 1 — включен.
- С13 — настройка дискретного электроторможения:
- 0 — электроторможение выключено;
- 1 — минимальный уровень;
- 2..4 — промещуточные значения;
- 5 — максимальный уровень.
- C14 — сила помощи мотором при использовании PAS-сенсора:
- 1 — слабая (примерно 6 / 17 / 30 / 45 / 100% от полной мощности при Assist = 1/2/3/4/5);
- 2 — средняя (примерно 12 / 22 / 40 / 55 / 100%);
- 3 — сильная (примерно 17 / 30 / 45 / 66 / 100%).
Совместимые контроллеры:
- Mark II/II+;
- Контроллеры из комплектов колес E4BIKE Light, E4BIKE Classic/Classic-S.
Важные нюансы:
(*) В контроллере Mark II в версии с дисплеем максимальная скорость ограничена 72 км/ч. Однако контроллер можно обмануть, поставив в настройках дисплея меньший размер колеса. При этом реальная максимальная скорость вырастет, но дисплей будет показывать неправильное значение скорости.
(**) Максимально возможная отображаемая мощность — 1999 Вт.
Полная инструкция (на китайском английском)
Доставка:
- СДЭК — от 170 рублей до пункта выдачи в вашем городе
- СДЭК — от 250 рублей курьером до двери
- возможен самовывоз из Зеленограда по предварительному согласованию
Точная стоимость доставки рассчитывается автоматически в процессе оформления заказа.
Оплата:
- наличными или банковской картой в пункте самовывоза СДЭК при получении заказа
- наличными в пункте самовывоза в Зеленограде
- безналичным банковским переводом
Дисплей KT-LCD3 инструкция. Настройка параметров.
Данное руководство поможет Вам ознакомиться с дисплеем KT-LCD3, для правильной установки наилучшей конфигурации работы двигателя и контроллера, что улучшит управление электровелосипедом.
РАЗМЕРЫ И МОНТАЖНЫЕ РАЗМЕРЫ
Наружные размеры
Монтажные размеры двойного кронштейна
Размеры блока кнопок
Схема проводки
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Дисплей и блок кнопок устанавливаются на руле электрического транспортного средства, с возможностью регулировки. Подключение дисплея к контроллеру производиться при выключенном питании электровелосипеда. После окончания установки дисплея снимите защитную пленку.
Установка двойного кронштейна на руль диаметром 31,8 мм
Установка двойного кронштейна на руль ддиаметром 22,2 мм
ФОТО УСТАНОВКИ НА РУЛЕ ЭЛЕКТРОВЕЛОСИПЕДА
ОБЗОР ФУНКЦИЙ
Для комфортного использования электровелосипеда дисплей KT-LCD3 отображает пользователю следующую информацию:
- Время поездки (одной поездки (TM) и общее время поездки (ТТМ));
- Скорость (скорости в режиме реального времени (км/ч или миль/час),максимальная скорость (MXS) и средняя скорость (AVS));
- Дальность поездки (км или мили) одной поездки (DST) или общее пройденое расстояние (ODO));
- Коэффициент сиcтемы PAS (ASSIST) от 1 до 5;
- Сопровождение велосипеда со скоростью 6 км/ час (скорость пешехода) ;
- Функция круиз контроль;
- Индикатор емкости батареи;
- Напряжение батареи (VOL) в режиме реального времени;
- Мощность двигателя;
- Индикатор включения тормоза;
- Индикатор включение подсветки и габаритных огней (при условии поддерживания функции контроллером);
- Температура окружающей среды;
- Информация об ошибках двигателя;
- Настройка параметров пользователя;
Дисплей автоматически определяет напряжение питания (24,36,48 V);
ОТОБРАЖЕНИЕ ИНФОРМАЦИИ НА ДИСПЛЕЕ
Блок кнопок управления
Управление дисплеем KT-LCD3 осуществляется с помощью таких клавиш:
Кнопка вверх
Кнопка вниз
Кнопка включения/выключения питания, она же кнопка меню
СТАНДАРТНЫЙ РЕЖИМ ЭКСПЛУАТАЦИИ
Вкл/Выкл
Для включения нажмите и удерживайте кнопку
Для выключения питания нажмите и удерживайте кнопку
Если транспортное средство не приводят в движение и не пользуются кнопками управления в течении 5 минут – дисплей автоматически выключается, в результате чего отключается питание.
ИНТЕРФЕЙС ДИСПЛЕЯ
Дисплей 1˖
Ниже приведены символы, отображаемые на «дисплее 1»
Дисплей 2
Переход из «дисплея 1» в «дисплей 2», производиться кратковременным нажатием на кнопку
Ниже приведены символы, отображаемые на «дисплее 2».
При движении режим «Дисплей 2» по истечении 5 секунд, автоматически возвращается в режим «Дисплей 1»
ДИСПЛЕЙ 3˖
Переход из «Дисплея 2» в «Дисплей 3», производиться кратковременным нажатием на кнопку
Ниже приведены символы, отображаемые на «дисплее 3».
При движении по истечении 5 секунд, «максимальная скорость за поездку» автоматически возвращаеться в «скорость (км/ч) в режиме реального времени», как показано на рисунке.
Переход из «Дисплея 3» в «Дисплей 1», производиться кратковременным нажатием на кнопку.
В каждом из интерфейсов дисплея, при длительном нажатии кнопкудисплей будет выключен вместе с питанием.
ИЗМЕНЕНИЕ УСИЛИЯ СИСТЕМОЙ PAS
При стандартном режиме эксплуатации, изменение усилий системы PAS производиться при помощи кнопки(вверх) или кнопки(вниз).
Диапазон переключения 1-5 (это также может быть настроено по желанию пользователя):
положение 1 для самой низкой мощности и
положение 5 для самой высокой мощности.
При включении дисплея показание «Режим системы PAS (ASSIST)» соответствует показаниям при выключении.
Когда показания «Режим системы PAS (ASSIST)» равно нулю,- двигатель не включается.
ВКЛЮЧЕНИЕ ФУНКЦИИ «СОПРОВОЖДЕНИЕ ВЕЛОСИПЕДА СО СКОРОСТЬЮ 6 КМ/ ЧАС (СКОРОСТЬ ПЕШЕХОДА)»
Для включении функции «Сопровождение велосипеда со скоростью 6 км/ час (скорость пешехода)» необходимо нажать и удерживать кнопку(вниз), логотип
на дисплее мигает, транспортное средство движется со скоростью не более чем в 6 км/ч.
Для выключения функции отпустите кнопку(вниз).
ФУНКЦИЯ КРУИЗ КОНТРОЛЬ
Для включении «Функция круиз контроль» необходимо нажать и удерживать кнопку(вниз), при движении велосипеда со скоростью более 7 км/ч.
Данная функция включается опционно.
Для отключении функции «Функция круиз контроль» необходимо нажать на ручку тормоза, газа либо любую кнопку дисплея.
ВКЛЮЧЕНИЕ ПОДСВЕТКИ И ГАБАРИТНЫХ ОГНЕЙ
Для включении подсветки дисплея и габаритных огней (если данная функция поддерживается контроллером) необходимо нажать и удерживать кнопку(вверх).
ИНДИКАТОР ЕМКОСТЬ БАТАРЕИ
Прибор может автоматически идентифицировать напряжение питания (24V, 36V, 48V). Когда емкость батареи составляет более 70%, светиться четыре сегмента на дисплее, при падении емкости батареи , сегменты автоматически отключаются.
Когда емкость батареи составляет менее 15%, дисплей полностью отключается.
МОЩНОСТЬ ДВИГАТЕЛЯ
Показания мощности двигателя в реальном времени.
Показание температуры двигателя (при условии оборудования двигателя датчиком температуры)
Когда рабочая температура двигателя повышается выше допустимой нормы тогда дисплей начинает мигать.
ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ
После включения дисплея температура окружающей среды будет отображаться как показано на рисунке.
Значение показатель температуры, сразу может отличаться от реальной температуры окружающей среды, более точное показание температуры наступит в течение 10 минут после включения дисплея.
ОЧИСТКА ДАННЫХ
Для сброса данных о средней, максимальной скорости, пробеге и времени за поездку – (по истечении 5 секунд после включения питания) нажмите одновременно кнопкивверх ивниз. Значения замигают, сброс осуществляется во время мигания нажатием кнопкивключения.
Если в течении 5 секунд после обнуления данных не нажать на кнопкуто они автоматически вернуться в исходное положение.
АВАРИЙНЫЙ РЕЖИМ
При возникновении неисправностей дисплей переходит в аварийный режим, отображая код неисправности:.
Таблица кода ошибок
| Код ошибки | Определение |
| 01 | Неисправность ручки газа |
| 03 | Неисправность датчика холла мотор |
| 04 | Неисправность датчика системы PAS |
| 06 | короткое замыкание в моторе или контроллере |
НАСТРОЙКА ПАРАМЕТРОВ ПОЛЬЗОВАТЕЛЯ
ОБЩИЕ НАСТРОЙКИ
1. Установка максимальной скорости
В течении 5 секунд после включения дисплея одновременно удерживать кнопку(вверх) и кнопку(вниз) в течение 2 секунд, начнет мигать показатель максимальной скорости. При помощи кнопоквверх) или(вниз) установить максимальное значение скорость езды.
По умолчанию максимальное значение скорости 25 км/час.
Если в течении 1 минуты после изменения настроек не нажать на кнопкуто дисплей автоматически включается в режим «дисплей 1».
Для сохранения изменений установки максимальной скорости и перехода к следующей настройке нажмите кнопкуна несколько секунд.
Для выхода из меню настроек, используйте короткое нажатие кнопки.
2.Диаметр колеса
После завершения установки максимальной скорости, введите настройки диаметра колеса. При мигающем значении на дисплее при помощи кнопоквверх) или(вниз) выберите соответствующий диаметра колеса вашего транспортного средства.
Возможные размеры: 6,8,10,12,14,16,18,20,22,24,26,700 с и 28 дюймов.
Если в течении 1 минуты после изменения настроек не нажать на кнопкуто дисплей автоматически включается в режим «дисплей 1».
Для сохранения изменений установки диаметра колеса и перехода к следующей настройке нажмите кнопкуна несколько секунд.
Для выхода из меню настроек, используйте короткое нажатие кнопки.
3. Единицы измерения (км, градусы Цельсия или мили, градусы фаренгейт)
После завершения установки диаметра колеса, войти в настройки единиц измерения. При мигающем значении на дисплее при помощи кнопок(вверх) или(вниз) выберите соответствующие единицы измерения скорости, пробега, и температура окружающей среды.
Если в течении 1 минуты после изменения настроек не нажать на кнопкуто дисплей автоматически включается в режим «Дисплей 1».
Для сохранения изменений установки единиц измерения и перехода к следующей настройке нажмите кнопкуна несколько секунд.
Для выхода из меню настроек, используйте короткое нажатие кнопки.
НАСТРОЙКА ПАРАМЕТРОВ «P»
После окончания настроек максимальной скорости, диаметра колеса и единиц измерения дисплей перестанет мигать.
В течение одной минуты после окончания мигания одновременно удерживать кнопку(вверх) и кнопку (вниз) в течение 2 секунд чтобы войти в настройки параметров P.
1. Режим настройки параметров P1
P1 – является режимом настройки характеристики параметров двигателя
Р1 – количество магнитов.
По умолчанию стоит значение 46 (для безредукторных двигателей), это значит что контроллер для расчёта скорости, отображаемой на дисплее будет считать прохождение 46 магнитов мимо одного датчика холла мотор-колеса за один оборот колеса.
Если мотор-колесо редукторное – то нужно ввести значение количество магнитов умноженное на коэффициент редукции.
При мигающем значении на дисплее настройки Р1 при помощи кнопок(вверх) или(вниз) выберите соответствующее значение (диапазон настроек от 1 до 255)
Для сохранения изменений настроек Р1 и перехода к настройкам параметров P2 нажмите кнопкуна несколько секунд.
2. Режим настройки параметров P2
P2 – способ определения скорости контроллером.
Диапазон настроек от 0 до 6.
По умолчанию стоит значение 0 (для безредукторных мотор-колёс
Показания 1-6 соответствует количеству импульсов выдаваемых двигателем при прохождении одного оборота колеса.
Для сохранения изменений настроек Р2 и перехода к настройкам параметров P3 нажмите кнопкуна несколько секунд.
Внимание:
При установке параметр P2 равным 0, для редукторных колес показания скорости могут иметь погрешности!
3. Режим настройки параметров P3
Р3 – настройка системы PAS
Диапазон настроек 0 или 1.
Значение «0» – устанавливается для изменения работы датчика системы PAS вручную (соотношение скорости вращения педалей и скорости двигателя).
Значение «1» – соответствует автоматическому режиму настроек (установлено по умолчанию).
Для сохранения изменений настроек Р3 и перехода к настройкам параметров P4 нажмите кнопкуна несколько секунд.
4. Режим настройки параметров P4
P4 режим работы ручки газа.
Диапазон настроек 0 или 1.
Значение «0» – для возможности старта от ручки газа с места.
Значение «1» – для включения ручки газа только после старта на педалях.
Для сохранения изменений настроек Р4 и перехода к настройкам параметров P5 нажмите кнопкуна несколько секунд.
5. Режим настройки параметров P5
P5 режим настройки индикатора емкость батареи
Диапазон настройки от 0-40.
При установке значения «0» – секции батареи на дисплее будут гаснуть соответственно вольтажу в режиме реального времени. Это означает, что если, к примеру, вы используете аккумулятор с диапазоном рабочего напряжения 40-55 вольт (итого 15 вольт диапазон) то деления будут гаснуть при таких показателях:
первое деление 70% – 51 вольт;
второе деление 50% – 48 вольт;
третье деление 25% – 43 вольта;
полностью исчезнут деления и начинает мигает – меньше 42 вольт. Такая система исчисления остатка ёмкости некорректна, так как падение напряжение не прямо пропорционально расходу запаса энергии. Как правило, при падении напряжения ниже 45 вольт ёмкость уже практически исчерпана полностью. Поэтому Вы можете использовать значения этой настройки от 1 до 40, выбирая наиболее корректное отображение методом подбора.
Чтобы изменить настройки еще раз – используйте короткое нажатие кнопки.
Для выхода из меню настроек – нажмите кнопкуна несколько секунд.
Пользователю не рекомендуется заходить в сервисное меню С,так как возможна блокировка дисплея.Разблокировать дисплей возможно исключительно в сервисном центре.
