Дренажная система альта профиль инструкция по монтажу

Дренажная система «Альта-Профиль» предназначена для защиты приусадебного участка и фундамента дома от скопления талых, ливневых и сточных вод.
Основные преимущества системы – высокая пропускная способность, экологичность, удобство и легкость монтажа, прочность и доступность.

ДРЕНАЖНАЯ СИСТЕМА АЛЬТА ДРЕНАЖ – метод сбора и отвода грунтовых вод от участка и сооружений.

Она способна эффективно защитить участок от скопления ливневых, талых вод и увеличивает срок эксплуатации фундаментов зданий.

Основные преимущества системы – высокая пропускная способность, экологичность, удобство и легкость монтажа, прочность и доступность.

ПРЕИМУЩЕСТВА ДРЕНАЖНОЙ СИСТЕМЫ ПОВЕРХНОСТНОГО ВОДООТВОДА:

УСТОЙЧИВОСТЬ К БОЛЬШИМ НАГРУЗКАМ. Элементы дренажной системы выполнены из высокопрочного пластика, выдерживают значительные нагрузки, и прослужат долгие годы. Класс нагрузки соответствует А 15 (15 kN) (до 1,5 тонн/кв.метр).

УДОБСТВО ПРИ ТРАНСПОРТИРОВКЕ. Небольшой вес пластиковых элементов дренажа позволяет с легкостью осуществлять транспортировку, доставку и установку.

ВЗАИМОДЕЙСТВИЕ С ГЛУБИННЫМ ДРЕНАЖЕМ. Поверхностная дренажная система идеально стыкуется с любым глубинным дренажем, образуя собой единую систему водоотведения.

ПРОСТОТА И ЛЕГКОСТЬ УСТАНОВКИ. Элементы системы АЛЬТА ДРЕНАЖ монтируются достаточно просто, можно это сделать самостоятельно, не прибегая к помощи профессионалов, достаточно тщательно изучить инструкцию по монтажу.

ЗАЩИТА ОТМОСТКИ И ДОРОЖНОГО ПОКРЫТИЯ. Дренажная система препятствует образованию луж, защищает и продлевает срок эксплуатации отмостки, дорожного покрытия или мощения.

СРОК СЛУЖБЫ ПРОДУКЦИИ АЛЬТА ДРЕНАЖ – 20 ЛЕТ. Сохранение прочностных свойств (стойкость к удару, пластичность, отсутствие вздутий и расслоений).

Элементы дренажной системы АЛЬТА ДРЕНАЖ

ВОДООТВОДНЫЙ КАНАЛ (ЛОТОК) Служит для сбора поверхностных ливневых вод и их отведения. Для организации Т- и Г-образных соединений предусмотрены места стыковок каналов между собой.

РЕШЕТКА КАНАЛА Предназначена для покрытия каналов для удобства движения пешеходов и автотранспорта через каналы ливневой канализации.

КРЕПЕЖИ РЕШЕТОК Для крепления решеток к каналу, чтобы обеспечить их фиксацию, используются специальные крепежи решеток.

ПЕСКОУЛОВИТЕЛЬ Предназначен для очистки ливневых вод от частиц грязи перед попаданием в канализацию. Корзина к пескоуловителю позволит удержать более крупный мусор.

ТОРЦЕВЫЕ ЗАГЛУШКИ Применяются для закрытия концов каналов.

ДОЖДЕПРИЕМНИК Предназначен для местного сбора ливневых и талых вод с поверхности, также применяется для приема воды из труб водосточной системы.

КОРЗИНА К ДОЖДЕПРИЕМНИКУ Для сбора мусора используется корзина к дождеприемнику, которая вставляется внутрь и держится за счет перегородок.

НАДСТРОЙКА ДЛЯ ДОЖДЕПРИЕМНИКА В тех случаях, когда не хватает высоты дождеприемника, используется дополнительный элемент – надстройка, которая устанавливается непосредственно сверху.

РЕШЕТКА ДЛЯ ДОЖДЕПРИЕМНИКА Для защиты дренажной системы от крупного мусора сверху устанавливается решетка для дождеприемника.

Инструкция по установке системы АЛЬТА ДРЕНАЖ

 1. УСТАНОВКА ПЛАСТИКОВЫХ ЛОТКОВ • Выкопать траншею, где будет устанавливаться пластиковый лоток (рис. 1). • Подготовить «почву»: уложить бетонную массу равномерно на глубину траншеи (рис. 2 величина А). • Установить лотки по центру траншеи (рис. 3). • Пустоты забетонировать, тем самым обеспечив дренажной системе устойчивое положение (рис. 4).

2. УСТАНОВКА РЕШЕТКИ КАНАЛА • Крепеж решетки устанавливается в лоток, при этом болт откручивается . • Болт вставляется в специальное отверстие на решетке, предназначенное именно для этого . • Решетка устанавливается на лоток, болт вкручивается в крепеж решетки, при этом его шляпка остается сверху решетки; затянув болт до упора, обеспечится надежное крепление решетки с лотком (рис. 5).

3. СОЕДИНЕНИЕ ЛОТКОВ С КАНАЛИЗАЦИОННОЙ ТРУБОЙ • На лотке имеются специальные обозначенные места (круглые, с условными обозначениями), они предназначены для крепления канализационных труб к лоткам. Нужно просто вырезать отверстие и вставить нужную трубу (рис. 6 — 7).

4. БОКОВОЕ СОЕДИНЕНИЕ ЛОТКОВ • Также на лотке имеются специальные места для бокового крепления лотков. Необходимо вырезать нужное отверстие (рис. , состыковать лотки под углом 90 градусов (рис. 9), при необходимости обработать герметиком. Открытый угол закрывается специальными заглушками .

5. УСТАНОВКА ТОРЦЕВЫХ ЗАГЛУШЕК • Заглушка устанавливается на торец канала, крепится за счет специальных замков (рис. 10).

6. УСТАНОВКА ДОЖДЕПРИЕМНИКА • Необходимо подготовить площадку для установки дождеприемника, основание делается из бетонной массы (рис. 11). • Через специальные обозначенные места (предварительно вырезав в них отверстия) подсоединяется дренажная труба (рис. 12). Место стыковки нужно обработать герметиком . • В специальные пазы со стороны крепления трубы с дождеприемником устанавливаются перегородки (рис. 13). • Между перегородками ставится корзина к дождеприемнику, которая предотвратит засорение труб и каналов (рис. 14). • Сверху дождеприемника крепится решётка (рис. 15). • В случаях, когда не хватает высоты дождеприемника, используется элемент – надстройка для дождеприемника. Она устанавливается непосредcтвенно сверху дождеприемника . ВАЖНО ! Корзину от мусора необходимо очищать по мере загрязнения (2-3 раза в месяц).

7. УСТАНОВКА ПЕСКОУЛОВИТЕЛЯ • На поверхности пескоуловителя имеются также специальные обозначения для крепления к нему пластиковых лотков и канализационных труб. Выбрав нужное отверстие, необходимо его прорезать и установить нужный элемент . • Пескоуловитель ставится непосредственно между пластиковыми лотками. В него вставляется корзина для пескоуловителя и сверху закрывается решеткой канала .

Выбрать

Дренаж на участке: типы систем и советы по устройству

Одна из неочевидных, но очень серьезных проблем в частном домостроительстве — отвод лишней воды с участка. Главное средство борьбы с ней — дренажная система. О том, какие типы систем существуют и какие задачи выполняют, из каких элементов они состоят и как устроить качественный дренаж на своем участке — расскажем в статье.

Чем опасна лишняя влага

Повышенная влажность грунта — бич, способный попортить немало крови владельцу дома. Разберем все неудобства, связанные с высоким уровнем грунтовых вод.

• Повышенная влажность участка приводит к неравномерному промерзанию грунта под домом и вокруг него.

Если это не особо критично для фундамента на сваях, то для мелкозаглубленного ленточного фундамента и утепленной плиты появляется немалый риск: чем выше влажность грунта, тем сильнее он подвергается морозному пучению. Влага в почве под стенами дома промерзает и пытается вытолкнуть фундамент вверх, в то время как под самим домом такой нагрузки нет. Фундамент просто-напросто ломает — зачастую вместе со стенами. Та же участь может ожидать дорожки из тротуарной плитки.

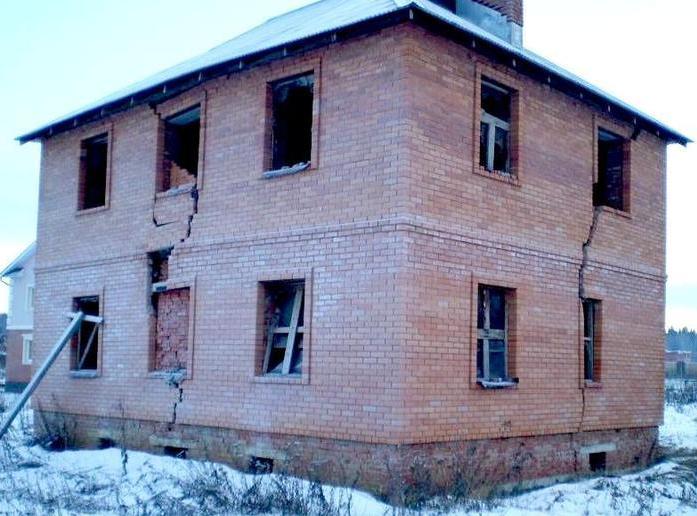

Фото 1. Последствия морозного пучения.

• Повышенная влажность — причина появления грибка и плесени на стенах и перекрытиях.

Такое соседство крайне опасно для здоровья жильцов, вдвойне опасно — для детского организма; причем заболевания, вызываемые вредоносной флорой, проявятся раньше, чем вы обнаружите нежелательных соседей. Помимо вреда для здоровья, грибок, поселившийся в каркасной стене, может привести к самым печальным последствиям — вплоть до необходимости сноса дома

• На участке с повышенной влажностью грунта будет невозможно земледелие.

Если корни культурных растений постоянно находятся в воде — они попросту сгнивают.

• Повышенная влажность грунта под гаражом или хозпостройками приведет к порче имущества.

Вещи будут гнить, а кузов автомобиля больше подвержен коррозии.

Трещины в фундаменте и несущих конструкциях, грибок на стенах и перекрытиях, гниющие растения на грядках и ускоренная коррозия автомобиля в гараже — неполный список последствий повышенной влажности грунта.

Когда участку нужен дренаж?

Избежать этих проблем поможет дренажная система водоотведения, которая будет осушать участок. Определить, что в ней есть необходимость, несложно: есть надежные признаки.

• Если после дождя на участке есть долго не высыхающие лужи.
• Если садовые растения гибнут без особых причин.
• В подвале появляется плесень и грибок.
• Если земля на участке влажная даже при засушливой погоде.
• Если среди сорняков, преобладают влаголюбивые (рогоз, крапива).
• Если на вашем участке или рядом с ним есть водоем или болото.

Это говорит о том, что грунтовые воды расположены не глубже полутора метров, а значит, дренажная система — насущная необходимость.

Какой может быть дренажная система на участке?

Открытая система

Самый простой, дешевый, но неудобный и непрактичный — открытый дренаж. Тут все просто: для водоотведения используются траншеи, вырытые прямо в земле. Траншеи сходятся к яме-водоприемнику, находящейся в нижней точке участка.

• Простота и дешевизна устройства

Минусы:

• Требуется укрепление стенок траншей лотками либо крепью — иначе стены траншей будут размываться водой и обваливаться.
• Система затрудняет свободное перемещение по участку.
• Про эстетику говорить даже не приходится.

Фото 2. Открытая дренажная система — об эстетике говорить не приходится.

Засыпная система

Состоит также из траншей, прокопанных на участке. Однако в этом варианте они засыпаются бутом или крупной фракцией щебня, а сверху укладывается дерн.

• Не портит внешний вид участка.
• Не мешает передвижению по нему.

• Система практически не поддается обслуживанию. При неизбежном со временем заиливании прочистить ее будет невозможно.

Закрытая система

Состоит из водосборных лотков и дождеприемников, вода из которых отводится в специально оборудованный колодец. У нее есть свои минусы:

• Дороговизна в сравнении перечисленными выше системами.
• Сложность расчета и монтажа, а также трудоемкость устройства дренажной системы — это уже сложное инженерное сооружение.

Однако их с легкостью перекрывают достоинства системы:

• Закрытая система водоотвода на порядок эффективнее всех остальных. Она не только гораздо быстрее и качественнее отводит излишки воды, но и способна эффективно защищать даже заглубленный фундамент.
• Система полностью обслуживаемая. Даже заиленный участок возможно прочистить без демонтажа, при помощи специального оборудования.
• В закрытой системе есть возможность отводить воду не только с верхней точки в нижнюю, используя силу тяжести. При помощи насоса (как правило, автоматического) ее можно перекачивать из нижних точек.
• Не мешает передвижению по участку.
• В силу хорошей организации закрытых систем водоотведения они служат гораздо дольше, чем первые два варианта. При этом весь срок службы сохраняют максимальную эффективность, что вполне оправдывает трудоемкий монтаж.

Фото 3. Закрытая дренажная система удобна и эстетична.

Именно об устройстве закрытой системы дренажа как наиболее надежной, современной и практичной мы и поговорим далее.

Разбираем по деталям дренажную систему вокруг дома

Дренажные системы можно разделить на поверхностные и глубинные.

Поверхностный дренаж

Эта система состоит из дождеприемников и закрытых лотков, которые призваны отводить лишнюю воду именно с поверхности участка. Разбирать систему поверхностного водоотведения, для удобства, мы будем на примере продукции «Альта-профиль», в ассортименте которой есть все нам необходимое.

Все рассматриваемые элементы выполнены из пластика, хотя в продаже есть аналогичные бетонные и металлические элементы. Пластик значительно легче и дешевле бетона, при этом он долговечнее и не подвержен коррозии, в отличие от металла.

Точечный дренаж — дождеприемник — используется там, где нужно быстро отвести большой объем воды с небольшой площади. Выглядит он вот так.

Фото 4. Дождеприемник.

Короба дождеприемников устанавливаются, например, под водостоками или у крыльца. А уже из них, по подземным трубам, вода выводится в общую дренажную трубу, и далее — в колодец.

Чтобы внутрь системы не попадал принесенный водой мусор и опавшие листья, в него ставится легкосъемная пластиковая корзина. Сверху он закрывается пластиковой же решеткой, спокойно выдерживающей вес человека или, к примеру, наезд колесом автомобиля.

Фото 5. Корзина и решетка к дождеприемнику.

Благодаря такому решению все обслуживание дождеприемника сводится к необходимости раз в год достать и вытряхнуть мусор из корзины.

Линейная дренажная система водоотведения на участке — это система заглубленных каналов. Используется в случаях, когда нужно быстро отвести воду со значительной площади (площадок, подъездных дорожек). Каналы закрываются сверху декоративными решетками.

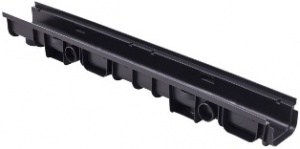

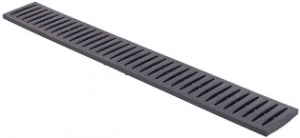

Фото 6. Водоотводной канал и решетка.

Водоотведение в подземную трубу осуществляется через пескоуловители, в которых также устанавливаются корзины для сбора мусора. Такое решение позволяет не допускать засорения дренажных труб и облегчает обслуживание системы. Для организации Т-образных и Г-образных соединений пластиковые лотки имеют заранее сделанные подштамповки.

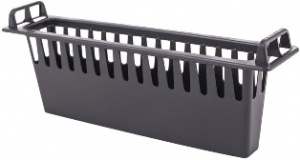

Фото 7. Пескоуловитель и корзина к нему.

Полноценная система дренажа на участке включает как точечное, так и линейное водоотведение. Но эта система, повторимся, предназначена для отвода дождевых и талых вод. Для участков, на которых грунтовые воды залегают неглубоко, ее недостаточно.

Глубинный дренаж

Глубинный дренаж состоит из системы перфорированных труб, которые залегают на большей глубине — от метра до трех, в зависимости от задач и уровня грунтовых вод. От подтопления и сырости подвалы домов защищают именно с помощью глубинного дренажа, при этом дренажная труба залегает глубже нижней точки фундамента.

Чтобы внутрь дренажной трубы не проникали частицы песка и почвы, приводя к ее заиливанию, трубу обматывают геотекстилем или фильтром из кокосового волокна.

Трубы изготавливаются из поливинилхлорида (ПВХ), асбестоцемента или полиэтилена низкого давления (ПНД).

• Асбестоцементные трубы — наиболее дешевые, но в некоторых странах под запретом из-за вредного воздействия асбеста на природу и здоровье человека.
• Трубы ПВХ — средний ценовой сегмент и удобнее в применении. Однако не перфорированы, в них нужно будет проделать отверстия.
• ПНД трубы дороже, но сразу имеют перфорацию — и по факту представляют собой готовую дренажную трубу.

Иногда трубы изначально имеют фильтр, представляющий собой обмотку из кокосового волокна или геоткани.

Выбор трубы зависит от типа грунта и глубины залегания. Для укладки в почве с щебнем годятся перфорированные трубы без фильтра, а вот для суглинистых и песчаных почв фильтрующий слой необходим. В глинистых почвах предпочтительно закладывать трубу с кокосовым фильтром.

Проложенные дренажные трубы выходят в смотровой или водосборный колодец. Они бывают нескольких видов.

• Поворотные, или смотровые. Они не являются конечной точкой дренажной системы и устраиваются в тех местах, где дренажная труба поворачивает. Через эти колодцы осуществляется контроль за работой дренажной системы, а также ее прочистка.
• Фильтрующие колодцы — конечная точка системы. Их дно сделано из слоев щебня, гравия и песка, через которые вода уходит в нижние слои почвы.
• Водоприемные колодцы устраивают, когда вода не может самостоятельно уходить вглубь — например, при слишком высоких грунтовых водах. Из водоприемных колодцев вода откачивается дренажными насосами в канализацию или водоем.

Закрытая система устраивается так, чтобы вода под действием силы тяжести сама стекала к нижней точке — колодцу.

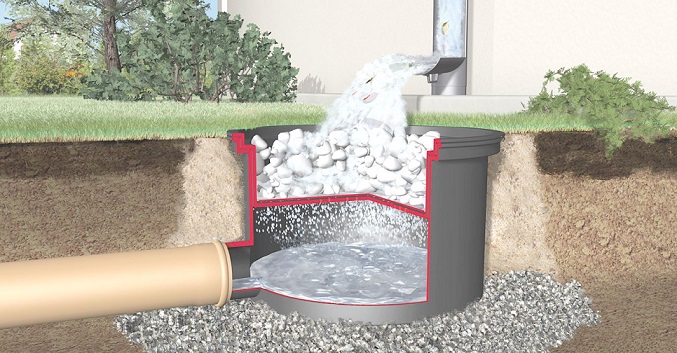

Фото 8. Дренажный колодец.

Тонкости устройства дренажа

В общем и целом устройство дренажной системы не составляет большой сложности.

Фото 9. Одна из возможных схем закрытого дренажа.

Для поверхностного линейного дренажа достаточно подготовить траншею под укладку желобов и уложить их на бетонную подушку или утрамбованную ЦПС. Последний вариант применяется для желобов, интегрированных в дорожки и площадки из тротуарной плитки.

Для глубинного дренажа, призванного понижать уровень грунтовых вод, процесс немного сложнее.

• Прокапывают траншеи, их выстилают геотканью.
• Засыпают гравийную подушку.
• На нее укладывают трубы, обмотанные геотекстилем.
• Сверху все снова засыпают гравием.
• Геотекстиль заворачивают поверх, создавая еще один фильтрующий слой.

Фото 10. Труба глубинного дренажа.

Трубы укладывают с уклоном, таким образом, чтобы вода под собственной тяжестью сливалась в нижнюю точку системы — водосборный колодец. При необходимости устраивают смотровые колодцы — в местах, где дренажная труба делает поворот.

Казалось бы, в конструкции дренажной системы нет ничего хитрого, но это не совсем так.

Неверно рассчитанная система не будет работать и потребует немалых средств на переделку. Вот какие ошибки чаще всего допускают по неопытности:

• Слишком большое расстояние между соседними дренажными трубами в системе.
• Недостаточная глубина залегания труб.
• Слишком близкое расположение колодцев.
• Неправильный (менее трех градусов) или отсутствующий угол наклона.
• Плохое фильтрование сточных вод, ведущее к засорам в системе.
• Неправильный выбор диаметра труб.

Как не допустить ошибок и трат на их исправление?

• В сложных случаях расчет системы стоит поручить профессионалам. Они смогут провести изыскания на участке, рассчитать нужный диаметр труб и схему их залегания, а также обеспечить правильный монтаж дренажной системы.
• Устраивать смотровые колодцы нужно не ближе, чем 50 м друг к другу.
• Прокладывать трубы с уклоном не менее 3 градусов к водосборному колодцу, больше — допустимо.
• Выбирать трубы и материал для фильтрации под тип почвы, в которой они будут работать.

Обслуживание дренажной системы

Проверять работу системы нужно раз в полгода или год при обычной нагрузке. Если был паводок или сильные ливни, то ревизию нужно провести сразу после падения уровня воды.

Ревизию системы проводят при помощи контроля воды в смотровых колодцах. Оценивают уровень воды, стоящей в колодце, и ее качество. Если воды много, она застоявшаяся и затхлая, а также присутствует много ила — систему нужно прочищать.

Застой воды получается при засорении системы, при нарушении ее целостности и образовании течей.

Самостоятельно почистить систему можно при помощи фекального насоса. Если это не даст результатов, тогда стоит обратиться к специалистам, имеющим профессиональное оборудование для прочистки дренажных систем.
