Душевая кабина с парогенератором инструкция

Желающих погреться в домашней баньке или сауне немало. Однако обустроить подобную парную в городской квартире не всегда возможно. Альтернативное решение — парогенератор для душевой кабины, позволяющий превратить бокс для душа в некое подобие турецкого хамама.

Моделей с разными дополнительными возможностями в магазинах предлагается масса, но не все они стоят своих денег. Поэтому выбору оборудования стоит уделить особое внимание, чтобы впоследствии покупка не разочаровала.

Мы расскажем вам, как работает генератор пара, обозначим особенности разных видов такой техники, приведем советы по выбору и установке парообразователя.

Как работает генератор пара

Бытовой парогенератор – это простейший электроприбор, преобразующий посредством нагрева воду в горячий пар.

С одной стороны у этого аппарата находится разъем для подключения водопровода, а с другой – выход для водяного пара.

Большинство моделей парогенераторов для ванных комнат имеют небольшие размеры – они без проблем размещаются под кабиной для душа либо на стене рядом

Состоит парообразователь для душевой кабины из следующих частей:

• блока и пульта управления;
• водонепроницаемого корпуса с камерой нагрева;
• температурного датчика;
• пароотводящей трубы;
• системы добавления в пар ароматических масел (аромаемкости);
• кабеля для подключения к электросети.

Подвод холодной воды в него производится от обычного трубопровода ХВС посредством гибкого шланга от близлежащей водорозетки с запорным вентилем. Еще один кран имеется в конструкции самого парообразователя. Он предназначен для слива остатков воды из камеры генерации пара.

При включении электропитания вода в приборе подогревается до +100°C на нагревательном элементе. В результате этого она переходит в пар, который за счет возникшего давления выдавливается в пароотвод и далее в душевую кабину.

По мере заполнения последней паром температура внутри бокса поднимается до нужной отметки, после чего парогенератор выключается.

Благодаря работе бытового парообразователя влажность внутри кабины для принятия душа можно поднять до 100%. Здесь все по желанию находящегося в парной. При этом температура внутри обычно бывает в пределах +45–65°С.

В принципе, ее возможно поднять и до 80–90°С, но для этого требуется более мощный парогенератор, обычный прибор для эксплуатации не подойдет.

Для большей эффективности воздействия пара на человека душевая кабина с парогенератором должна иметь один или два вентилятора

Большая часть моделей генераторов пара для ванных и парных сделана по проточной схеме. Они всегда подключены к водопроводу. При этом вода в бачок с нагревательным элементом в них поступает через специальный клапан лишь по мере необходимости, но в автоматическом режиме.

Однако есть и переносные парообразователи. Они к водопроводу не подсоединяются, воду в них приходится заливать вручную заранее перед включением. Эксплуатировать их несколько сложнее, зато такие приборы можно взять на дачу.

Выбор бытовой парогенерирующей техники

Попариться с веником в душевой кабине с парогенератором вряд ли получится. Температура пара не та, чтобы получился должный эффект. Не зря рассматриваемое оборудование принято сравнивать с турецкой традиционной баней, в которой температурный режим более мягкий, нежели в русской.

Нельзя его приравнивать и к финской сауне, где воздух сухой, а температура высокая. Прежде чем идти выбирать парообразователь для душа, надо четко себе представлять, что в результате его эксплуатации будет получено. Русская баня с веничком – это совершенно другое.

Температура в душкабине с бытовым парогенератором обычно не превышает 60⁰ С, при этом влажность в ней доходит до ста процентов

Пар в 45–65°С в замкнутом пространстве бокса для душа – это отличный способ расслабиться. Такая температура не столь агрессивно воздействует на человеческий организм, как в случае с сауной или русской баней. А польза для человека приблизительно та же.

По типу нагревательного элемента парогенераторы бывают трех типов:

• с ТЭНом;
• индукционные;
• электродные.

Все они работают за счет электроэнергии. В индукционном приборе нагрев воды до состояния пара осуществляется благодаря электромагнитной индукции, а в электродном – за счет пропуска тока через специальные электроды.

Однако бытовые модели парообразователей в подавляющем большинстве случаев оснащаются ТЭНом. Это самое дешевое оборудование для нагрева воды.

ТЭН в парогенераторе – это обыкновенный трубчатый нагреватель, который доводит жидкость в баке до кипения, создавая тем самым пар

Существует пять основных критериев выбора парообразователя для ванной комнаты:

• мощность прибора;
• температурные параметры пара на выходе;
• производительность парогенерирующей установки;
• объем бачка с кипящей водой;
• наличие автоматики и внешнего пульта.

Мощность бытового парогенератора варьируется от 1 до 22 кВт. Условно на кубометр душевой кабины требуется около одного киловатта. Но если генератор пара в планах устанавливать для организации парилки в помещении, то 10 кВт вполне хватит и на комнату в 13–15 кубов.

Только ждать прогрева воздуха в этом случае придется несколько дольше. Небольшое ограниченное стенками пространство душкабины нагревается гораздо быстрее.

Температура пара. Некоторые модели рассчитаны на обогрев в 55 или 60°С — только до этих параметров они способны нагреть воздух в душевой кабинке. Конструктивно последняя не герметична, пар из бокса все равно постепенно уходит в ванную комнату и вентиляцию.

Перегреться в подобной душкабине сложно. Тем более, что при повышении температуры внутри до определенного порога срабатывает датчик, в результате чего генератор просто выключается.

Объем бака может доходить до 27–30 л. Но такие модели громоздки и предназначены для парных в помещении. Для душевой кабинки лучше подбирать вариант на 3–7 л. Этого объема вполне хватит для “посиделок” в течение часа, а большего и не надо.

Производительность варьируется в пределах 2,5–8 кг/час. Чем она выше, тем быстрее пар наполнит бокс.

Управление парогенератором. Возможно два варианта — регулировка посредством кнопок на корпусе либо с помощью выносного пульта. Удобней, конечно же, второй вариант.

Чтобы продлить срок службы рассматриваемого прибора, желательно выбирать парогенератор с датчиком перегрева и системой очистки. Первый предотвратит выход из строя ТЭНа, а вторая будет в автоматическом режиме удалять из бака накипь.

Но надо четко понимать, что при перенасыщенной известью воде ни одна автоочистка не поможет. Здесь в состоянии помочь лишь соответствующие водяные фильтры.

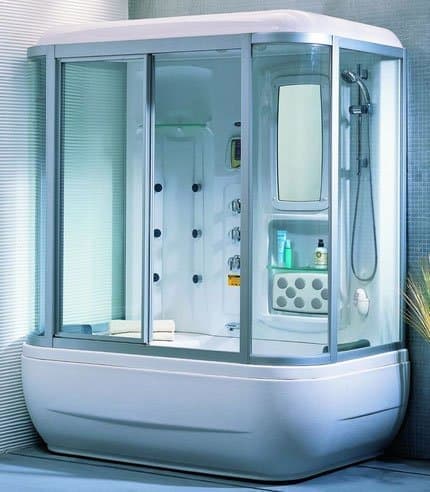

Душкабины со встроенным парообразователем

В магазинах сантехники парогенераторы встречаются отдельно от душевых кабин и в виде встраиваемой дополнительной опции.

В первом случае пар внутрь бокса подается через отдельный шланг. Второй вариант подразумевает, что форсунки уже установлены на корпусе кабинки, и необходимо лишь подсоединить их к генератору соответствующими трубками.

Встроенный парогенератор по принципу работы и конструкции не отличим от внешнего аналога, просто для первого производитель заранее предусмотрел крепежи на корпусе душкабины

Обычно парообразователь идет в комплекте с массой иных дополнительных функций. Это и внутренние вентиляторы, и ароматерапия, и тропический душ, и «сухой нагрев» (как в финской сауне).

Модельный ряд душевых кабинок сейчас огромен, каждый производитель стремится чем-то выделиться на рынке. Но чем больше всех этих дополнений, тем дороже покупателю выходит кабина.

Чтобы облегчить задачу выбора душевого бокса, мы подготовили серию статей:

1. Душевая кабина с сауной: как правильно выбрать + обзор лучших производителей
2. Типовые размеры душевых кабин: стандартные и нестандартные размеры изделий
3. Виды душевых кабин: разновидности, лучшие производители + советы по выбору

Целесообразность сборки самостоятельного парогенератора

У желающих своими руками сделать парогенератор особых проблем со сборкой не возникнет. Нужно лишь подобрать подходящий корпус и встроить в него электрический ТЭН.

Чаще всего домашние мастера-умельцы для этого берут небольшой баллон из-под газа. В этой емкости делается врезка труб для подвода воды и отвода пара, а внутрь устанавливается нагревательный элемент.

Парогенерирующую самоделку сделать несложно, но ее использование по назначению может быть небезопасным для здоровья любителя попариться

Первый минус самодельных установок для производства пара в быту – это низкая эффективность, поэтому заводскими моделями им тягаться сложно.

Второй минус – безопасность применения. С одной стороны, это вода и электричество, а с другой – пар, создающий давление. Здесь и возможные поражения электрическим током, и потенциальные мини-взрывы.

В многоэтажном доме включать в сеть такой парогенератор крайне не рекомендуется. Сэкономив на заводском устройстве, можно потом расплатиться здоровьем и попасть на немалые деньги, которые придется потратить на ремонт у себя в квартире и у соседей.

Особенности монтажа генератора пара

Душевая кабина должна быть приспособлена для работы парогенератора. Если у нее нет крышки сверху, то пара понадобится много. Придется нагревать всю ванную комнату, а не небольшое пространство бокса. При этом некоторые душкабинки не имеют подобной крыши и не могут вообще эксплуатироваться с парообразователем.

Полной герметичности от душевой кабины ждать не приходится, однако для работы генератора пара нужно, чтобы двери на ней закрывались плотно, а верх был закрытым

Каждая душевая кабинка с парогенератором оснащается принудительной внутренней вентиляцией. Наибольший эффект от пара достигается как раз при конвекции воздуха внутри. Если встроенного вентилятора нет, то о его монтаже надо позаботиться заранее. Подойдет стандартный для данной сантехники маломощный вариант на 12 В.

В идеале прибор должен находить не в ванной с душевой кабиной, а в соседнем помещении. С повышением влажности в комнате растет и риск коротких замыканий. Парообразователь – прибор электрический.

Лучше всего его установить где-то вовне, а в санузле до душкабины смонтировать лишь паропровод. Но часто этим моментом пренебрегают, так как подобного помещения рядом просто нет. Приходится делать вытяжку в самой ванной комнате, чтобы влажность в ней была не такой высокой.

Пароподающая труба по длине не должна превышать 5-ти метров . Чем она длиннее, тем больше в ней охлаждение пара по пути до душевой кабинки, и в результате — появление ненужного конденсата

Место для парогенератора следует подбирать так, чтобы его легко было подключать к водопроводу, канализации и электросети. Труба с паром монтируется с уклоном, чтобы конденсат стекал, а не задерживался в ней. Наклон лучше делать в сторону душкабины.

Среди парообразователей есть модели с обратным клапаном на выходе, который препятствует стеканию конденсированной воды внутрь прибора.

Монтаж парогенератора производится в пять шагов:

1. Крепление прибора на корпусе душкабины или стене.
2. Подключение к водопроводу и канализации.
3. Подсоединение пластикового паропровода.
4. Установка в кабинке температурного датчика.
5. Подключение парогенерирующей камеры к блоку управления и сети электропитания трехжильным кабелем с заземлением.

Напротив выхода с паром запрещено располагать какие-либо провода. Если трубу сорвет давлением, то на пути раскаленной струи электропроводки быть не должно.

После завершения монтажа парогенератор следует включить и подождать несколько минут до появления первого пара. Затем прибор надо сразу выключить.

А буквально через пару минут его необходимо опять активировать. Если пар поступает в кабинку, нет протечек и не сработало УЗО, то все сделано правильно. Можно принимать душ и париться в “турецкой бане”.

Пар в душевую кабинку должен поступать снизу. Нельзя паровые форсунки устанавливать над головой человека и даже выше его колен. О возможности ожога забывать не стоит.

В целом, установка парогенератора – процесс несложный. С монтажом в состоянии справиться мало-мальски грамотный в техническом плане человек. Надо только развести воду (трубы) и электричество (провода) так, чтобы они находились максимально далеко друг друга.

Выводы и полезное видео по теме

Выбирая парообразователь, в первую очередь необходимо ориентироваться на габариты и мощность прибора. Но есть и несколько иных нюансов. Представленные видео позволят вам быстро разобраться во всех функциях и характеристиках парогенератора, а также в том, как его следует монтировать.

Обзор душкабинки с встроенным парообразователем:

Возможные неисправности в работе парогенератора:

Встроить в душевую кабинку парогенератор сможет даже начинающий мастер. К прибору необходимо подсоединить пару труб (канализация + холодная вода) и паропровод, а после включить его в розетку 220 В. Здесь важно лишь не допустить пересечения электропроводки с раскаленным бачком или трубопроводом.

Есть, что дополнить, или возникли вопросы по выбору и установке парогенератора для душевой кабины? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования такого оборудования. Форма для связи находится в нижнем блоке.

Особенности монтажа парогенератора для душевой кабины

Установка гидромассажной душевой кабины вместо обыкновенной ванной лишает человека возможности основательно прогреться в горячей воде. Именно этот момент чаще всего удерживает потенциальных покупателей от покупки современной душевой кабины. Видя такое положение дел на рынке, производители кабин начали выпускать модели с парогенераторами. Устройство парогенератора позволяет сделать из обычной душевой кабины мини-сауну с возможностью принятия гидромассажных и ароматических процедур. На сегодняшний день устройство парогенератора душевой кабины является очень распространенной практикой, ведь эти приспособления замечательно справляются с поставленной перед ними задачей — превращением обычной воды в горячий пар. Устройство парогенератора душевой кабины незаменимо для саун и бань. Однако долговечность и правильность работы данного оборудования во многом зависит от правильности его монтажа.

Преимуществ душевых кабин с парогенератором масса: возможность проведения ароматических, гидромассажных процедур, а так же превращение обычной душевой кабинки в мини-сауну.

Установка парогенератора: почему лучше делать это самостоятельно?

К сожалению, стоимость самой простой душевой кабины с парогенератором достаточно высока и может варьироваться в очень широком диапазоне. Именно поэтому многие любители попариться задаются вопросом: как сделать и установить парогенератор для душевой кабины самостоятельно?

На сегодняшний день предлагается множество всевозможных вариантов и схем, в соответствии с которыми может быть выполнена установка парогенератора для душевой кабины.

Устройство закрытой душевой кабины с парогенератором.

К примеру, многие предлагают следующий метод: использованный газовый баллон высверливается, и в него ввариваются тэны, с помощью которых вода будет подогреваться до парообразного состояния. Однако лучше откажитесь от идеи устройства подобной конструкции: она абсолютно небезопасна, особенно в условиях многоквартирного дома. В случае внештатной ситуации взрыв такой конструкции может разрушить не только вашу квартиру, но и весь подъезд.

Поэтому установка парогенератора для душевой кабины, который был бы безопасным и надежным, может быть выполнена только одним способом — покупкой готового приспособления и установкой его в душ. В данном случае усовершенствование и переделывание кабины не потребует больших временных и финансовых затрат.

В настоящее время в специализированных магазинах продаются электрические парогенераторы для душевой кабины самой разнообразной мощности и ценового диапазона. Можно приобрести миниатюрную модель с минимумом опций и функций, а при желании и наличии денег получится купить многофункциональный вариант, который позволит снабдить ароматом эфирных масел и паром целую сауну. Расходы, с которыми будет связана установка парогенератора для душевой кабины, могут варьироваться в очень широких пределах. Все зависит от особенностей конструкции и доступных функций. Для обыкновенной квартирной кабины подойдет простая и недорогая модель мощностью в несколько кВт.

Схема гидромассажной душевой кабины с парогенератором.

Самое главное условие — обеспечить герметичность кабины и принудительную конвекцию воздуха. Для этого необходимо установить герметичный колпак сверху душа, если он изначально не предусмотрен в модели, и встроить в конструкцию один либо несколько вентиляторов. Необязательно создавать в душе сквозняк — будет достаточно нескольких вентиляторов на 12 В, по типу тех, которые применяются для охлаждения системных блоков персональных компьютеров.

Немного сложнее обстоит ситуация с

Чтобы установка парогенератора для душевой кабины была выполнена правильно, а срок эксплуатации устройства был более долгим, не забывайте сливать из него остатки и время от времени очищать от накипи.

Какую паровую установку лучше выбрать?

В большинстве современных моделей парогенераторов превращение воды в пар осуществляется с использованием электрической энергии. Сам генератор пара при этом может быть как самостоятельным устройством, так и частью дополнительного оборудования совместно с каменками для увлажнения воздуха в бане.

Схема подключения парогенератора к системе водоснабжения.

В соответствии со способом нагрева или методом преобразования электрической энергии в тепловую, выделяют несколько видов парогенераторов. Так, в электродных парогенераторах нагрев воды осуществляется путем подведения напряжения к воде посредством электродов. Электрический ток протекает через воду и выделяет тепловую энергию. Тэновые модели нагревают воду при помощи специальных нагревательных элементов разнообразной мощности. Индукционные парогенераторы работают с использованием высокочастотного излучения, которое воздействует на воду и повышает ее температуру.

Конструкция парогенератора для душевой кабины включает 2 основные части: корпус устройства и панель управления. Внутри корпуса установлен бак-испаритель с нагревательным элементом, оборудованным датчиком температуры, камера контроля уровня воды, блок магнитной подготовки воды и прочие элементы. На внешней поверхности корпуса устройства расположены соединительное устройство для подключения прибора к системе водоснабжения, сливной кран бака для воды, разъемы для подключения электропитания и датчиков, соединительное устройство паропровода и некоторые другие устройства.

Панель управления используется для изменения режимов и контроля работы устройства. Она включает в себя блок контроля температуры и уровня воды, предотвращающий перегрев нагревательных элементов, устройство автоматического выключения, регулятор температурного режима парной. На лицевой части панели вы сможете найти разъемы для подключения к парогенератору и источнику питания, выключатель питания, индикаторы уровня температуры и воды.

Установка парогенератора для душевой кабины выполняется с использованием следующих инструментов и материалов:

• парогенератор с инструкцией;
• дюбели;
• саморезы;
• дрель со сверлами;
• разводной ключ;
• 1/2″ металлический гибкий шланг;
• 1/2″ пластиковая сливная труба;
• 1/2″ медная труба.

Инструкция по установке парогенератора

Составляющие части душевой кабины с парогенератором.

Определите, где будет установлен парогенератор. Местом установки такого устройства может быть любое подходящее сухое помещение поблизости от ванной, на расстоянии не более 10-15 м от нее. Как правило, для этого используют отдельную комнату, к примеру, кладовку, к которой подведены нужные коммуникации (водопровод, электричество и т.д.). Лучше, если установка парогенератора для душевой кабины будет выполняться квалифицированными специалистами, т.к. данная работа требует определенных навыков и знаний. В зависимости от модели устройства, установка может выполняться в настенном или напольном варианте.

Парогенератор должен быть установлен на расстоянии не меньше 50 см от стен и пола. Паропровод нужно располагать под уклоном в сторону ванной комнаты для стекания конденсата. Место ввода в ванную должно быть расположено с учетом исключения контакта с паропроводом. Для этого, как правило, выбираются места в нижней части комнаты, что поможет избежать прямого контакта горячего пара с кожей.

В соответствии с правилами безопасного монтажа и эксплуатации парогенераторов данное устройство должно быть установлено в сухом помещении с нормальной вентиляцией. При этом минимальная площадь, необходимая для установки данного устройства, составляет около 0,25 кв.м. Если вы устанавливаете настенную модель, просверлите в стене базовые отверстия и вбейте дюбели, после чего закрутите саморезы. Подвесьте на выступающую часть саморезов парогенератор. Если модель напольная, то просто найдите для него удобное место и установите устройство там. Займитесь выполнением сантехнических работ. Конструкцией корпуса парогенератора предусмотрено расположение труб для пара, слива и водоприемник слева от прибора. Однако, в случае необходимости, положение внешней продольной коробки можно поменять, расположив все трубы справа от устройства. Соедините шаровой клапан водоприемника и трубу для подачи воды при помощи гибкого металлического шланга. Для соединения парогенератора с паропроводом следует использовать медную трубку. Подключите устройство к канализационному сливу при помощи пластиковой трубы. Подключите электрическую часть устройства.

Перед первым запуском парогенератора наполните трубы водоснабжения водой, после чего убедитесь в том, что напряжение тоже подключено. Включите устройство. Затем автоматически включится магнитный клапан, который необходим для подачи воды в бак для воды. Примерно через 4 минуты начнется образование пара. Когда пар начнет идти, выключите устройство. Снова включите его, после чего образованный пар должен выйти. Если в процессе испытания парогенератора все пройдет нормально, т.е. так, как написано в эксплуатационной инструкции, значит, что оборудование исправно и правильно установлено.

Парогенератор: инструкция по управлению

Управление устройством, его включение и отключение, изменение режимов работы и т.д., осуществляется при помощи отдельной панели управления, которую обычно устанавливают в непосредственной близости от парогенератора. В панели управлении устройства присутствует датчик температуры, который, в случае необходимости, можно вынести в подходящее место при помощи удлинительных проводов. После установки панели управления ее нужно подключить к парогенератору через предназначенные для этого разъемы и подвести электропитание.

Изменение температурного режима осуществляется при помощи соответствующего регулятора на панели управления. Данная операция может выполняться до включения устройства и в процессе его работы. После установки необходимой температуры и включения прибора резервуар-испаритель автоматически будет заполнен водой до нужного уровня и включатся нагревательные элементы. Через несколько минут прибор выйдет на рабочий режим и начнет подавать пар.

Источник

Как выбрать и установить парогенератор для душевой кабинки?

Как же бывает хорошо погреться в своей собственной бане после тяжёлого рабочего дня. Тишина и пар делают своё дело — тело и дух по настоящему отдыхают. До недавнего времени такой релакс могли себе позволить только владельцы загородных домов и дач.

Но прогресс идет семимильными шагами. На рынке душевых кабинок появились модели с парогенераторами. В это сложно поверить, но банные паровые процедуры теперь можно проводить в душе любой квартиры, даже в малогабаритной хрущёвке.

Более того, вы можете модернизировать уже существующую душевую кабинку с помощью отдельного парогенератора и превратить её в хамам. Об этом и многом другом мы расскажем в нашей статье.

Принцип работы

Душевые кабинки обычно оснащаются бытовыми парогенераторами, принцип работы которых практически не отличается от модели к модели.

Самое простое устройство состоит из бака для воды, оснащенного ТЭНом, и системы электромагнитных клапанов в количестве 3-х штук. Первый клапан нужен для заполнения бака водой, второй для подачи пара в кабинку, а третий для слива остатков воды в канализацию. Порядок работы такой системы следующий:

1. датчик измеряет уровень воды в баке и если он ниже установленной отметки, открывается клапан на подачу воды;
2. после того, как необходимый уровень достигнут — клапан закрывается и включается подогрев;
3. пользователь может задать на блоке управления температуру в кабинке, до которой будет осуществляться нагрев. После её достижения ТЭНы отключаются;
4. блок управления следит за тем, что бы в баке держался нужный уровень воды, и периодически открывает клапан на заполнение;
5. после окончания процедуры открывается клапан на сброс и лишняя вода уходит в канализацию

Какие бывают?

Давайте сначала разберемся в том, какие вообще бывают парогенераторы. Их можно разделить на 3 основных типа по принципу работы:

Электродные. Вода в таких устройствах нагревается и превращается в пар при прохождении электрического тока. Основным преимуществом такой конструкции является отсутствие накипи.

С обычным ТЭН-ом. Это самый распространённый и дешевый вид парогенераторов, которые устанавливаются в большинстве современных кабинок. Они оборудованы привычными нагревательными элементами в виде трубок. А принцип их работы похож на обычный кипятильник.

Индукционные. Нагрев воды в таких системах осуществляется за счет высокочастотного излучения, передающего свою энергию стенкам бака с водой. Их главное достоинство состоит в том, что потребление энергии на превращение воды в пар в 3-4 раза ниже, чем при использовании ТЭНов.

Стоит ли делать своими руками?

Многие потребители хотят сэкономить и пытаются сделать парогенератор своими руками. Изготавливают их обычно из пустого газового баллона. В него врезаются трубки с вентилями на заполнение бака водой и подачу пара. Внутрь баллона устанавливаются ТЭНы и подключаются к электросети.

Большой проблемой таких парогенераторов является то, что в них не предусмотрено никакой защиты от выкипания воды. Поэтому их использование чрезвычайно опасно и может обернуться пожаром. Мы не рекомендуем самостоятельно изготавливать парогенераторы.

Секреты выбора

Первым делом нужно определиться, хотите ли вы приобрести душевую кабину со встроенным парогенератором, или докупить его отдельно и усовершенствовать уже имеющуюся кабинку.

Если вам нужен готовый комплект — советуем прочитать нашу специальную статью о душевых кабинках с сауной и баней. Для тех же, кто хочет приобрести генератор пара отдельно — мы собрали ряд критериев на которые стоит обратить внимание при его покупке.

Объем бака. От этого параметра напрямую зависит паропроизводительность системы. Для бытовых нужд будет достаточно бака объемом 3-5 литров. Этого как раз хватит, что бы заполнять пространство душевой кабинки среднего размера густым паром.

Температура пара. Температура пара, которую может выдавать парогенератор колеблется в пределах от 40, до 60 градусов. Если вы хотите добиться максимального прогрева — лучше выбирать устройство, способное выдавать пар в 60 градусов.

Производительность. Её оптимальное значение 2-4 кгч. Стоит заметить, что чем выше значение данного параметра — тем быстрее пар заполнит душевой бокс.

Тип установки. Существуют настенные и напольные модели генераторов пара. Органичнее будет, если он будет висеть на стене, так как в этом случае прибор не будет скрадывать дополнительное пространство.

Управление. Управление генератором может осуществляться как локально, так и дистанционно.

Лучше выбирать модели, которые оснащены пультами управления. В таком случае вы сможете контролировать параметры пара прямо из душевой кабинки.

Как подключить?

Стоит отметить, что парогенератор можно установить не в любую душевую кабину, она должна быть:

1. герметичной — для того, что бы пар не выходил из кабинки и не создавал повышенную влажность в ванной комнате;
2. оснащена системой принудительной циркуляциивоздуха — это необходимо для того, что бы разгонять пар по кабинке;
3. иметь форсунки — через которые будет осуществляться подача пара.

Обязательным условием установки парогенератора является установка фильтра грубой очистки на подходящем трубопроводе холодного водоснабжения. Это позволит предотвратить попадание крупных кусков ржавчины в бак. Но для повышения срока службы нагревательных элементов рекомендуется установить и фильтр очистки жесткой воды. Такое решение будет препятствовать образованию накипи.

Если все условия соблюдены — можно приступать к установке.

Схема

Ниже, для большей наглядности, представлена подробная схема парогенератора.

1. паровая форсунка;
2. паропровод;
3. слив в канализацию;
4. фильтр грубой очистки на подводе ХВС;
5. термопара;
6. задняя часть кабины;
7. провод термопары;
8. клапан подачи пара;
9. заглушка;
10. панель управления
11. кнопка включения;
12. терморегулятор;
13. показатель уровня воды в баке;
14. шнур питания;
15. с измерителя уровня;
16. электропитание парогенератора.

Инструкция по установке

Шаг 1. Первым делом необходимо выбрать место для установки парогенератора. Лучше всего будет смонтировать его в другом помещении. В этом есть плюс, как с точки зрения эстетики, так и с точки зрения безопасности. Ведь повышенная влажность может не только вывести прибор из строя, но и привести к поражению электрическим током.

Для этих целей отлично подойдёт помещение кладовки, если в неё подведены коммуникации. Главное условие заключается в том, что бы расстояние от парогенератора до душевой кабинки было не больше 5-7 метров. Иначе пар будет остывать и конденсироваться.

Для некоторых душевых кабин, у которых парогенератор идет в комплекте, предусмотрена его установка прямо с задней стороны кабинки.

Шаг 2. Следующий этап — это монтаж. Если устройство напольного исполнения — тут все просто, важно только поставить его так, что бы люди не запинались о подведённые коммуникации.

Если прибор крепится к стене — все немного иначе. Сначала необходимо сделать в стене отверстия с помощью перфоратора. Затем забить в них дюбеля и вкрутить саморезы. Теперь можно вешать парогенератор за специальные «ушки».

Шаг 3. Подключение коммуникаций. Как правило, клапан водоприёмника соединяется с водопроводом с помощью гибкой подводки. Точно такой же, как и на обычных кранах. К канализации подключение осуществляется с помощью специальной гофрированной трубки, идущей в комплекте.

Шаг 4. Паропровод. Трубка паропровода монтируется под небольшим уклоном по направлению к душевой кабинке. Это необходимо для того, что бы конденсат не застаивался в системе, а самостоятельно стекал. В итоге трубка соединяется с паровой форсункой на самой душевой кабинке.

Паровые форсунки обязательно должны располагаться внизу кабины. Это связано с тем, что при таком варианте конструкции пар будет постепенно подниматься наверх, и кабинка прогреется более равномерно.

Шаг 5. Датчик температуры. Следующий этап — это подключение и установка датчика температуры. Как правило он представляет из себя маленькую гильзу с проводами. Их необходимо подключить к соответствующим клеммам, согласно инструкции. Сам же датчик монтируется вверху душевой кабинки. Если для него нет специально предусмотренного отверстия — можно аккуратно его высверлить, соответственно диаметру гильзы, и герметизировать.

Шаг 6. Панель управления. Панель управления монтируется непосредственно на душевую кабину или рядом с ней. Для красоты и удобства лучше заранее предусмотреть для нее место в стене и вывести туда проводку.

Современные панели управления являются беспроводными. Они связываются с блоком парогенератора через Wi-fi или bluetooth. Это позволяет сделать их переносными и избавиться от лишних проводов.

Шаг 7. Подключение к электросети. Розетка, в которую будет включаться парогенератор должна обязательно идти через УЗО. Это требование связано прежде всего с тем, что устройство имеет прямой контакт с водой, и в случае утечки УЗО прервёт электропитание.

Проверка

Перед использованием смонтированной системы её нужно обязательно хорошо проверить. Запустите парогенератор с панели управления и и выставьте необходимую температуру. Через какое-то время, обычно 4-5 минут, вы увидите, что из форсунки пошёл пар. Отключите нагрев и тщательно осмотрите все соединения. Если нет никаких подтёков и автомат в щитке не выбило — можно снова запускать систему.

Надеемся, что наша статья помогла вам узнать что такое парогенераторы для душевой кабинки и как их лучше установить.

Источник

Каждый стремится погреться в домашней сауне. Но часто нет возможности обустроить парную в жилом помещении. Эту проблему решает установка парогенератора душевой кабины, позволяющего превратить душ в турецкую мини-баню.

Простая установка парогенератора душевой кабины

Монтаж парогенератора (прибор с системой контроля, вырабатывающего пар разной влажности) в боксе для купания способен создать условия сопоставимые с эффектом турецкой бани. Сантехники разъясняют, что температура пара, поступающего в камеру, составляет не менее шестидесяти градусов, что позволяет принимать водные процедуры с комфортом.

Каждый может отрегулировать тепловой режим в зависимости от своих предпочтений. Диапазон регулировки температуры составляет от 35 до 95 градусов. Если надо, показатель влажности в кабинке можно довести до 100%. Конструкция позволяет купание сочетать с ароматерапией. Есть модели, предусматривающие опцию гидромассаж. За счет этого купание в душевой обеспечит комфортные условия. Есть модели, в которых кроме парной предусмотрен телефон, стереосистема.

Принцип работы

Парогенератор хорошо справляется с возложенной на него функцией — преобразование воды в пар. Он выводится при помощи трубопровода.

Конструкция включает нагревательный элемент, помещенный в бак-испаритель. Кроме основного элемента парогенератор оснащен температурным датчиком, камерой контроля уровня воды. Можно отрегулировать температурный режим и уровень пара. Узнают параметры по индикаторным датчиком, что расположены на внешней стороне устройства. По ним отслеживается температура нагрева пара и уровень воды. Подключить к водопроводной системе позволяют разъемы, которые есть на корпусе. Бак оснащен сливным краном. За счет него можно удалить остатки жидкости, которая не была использована.

Виды парогенераторов

Парогенераторы различаются по типу нагревательных элементов:

• Тэновые оснащены электрическими ТЭНами. Их мощность определяется характеристиками и предназначением модели. Они более надежные, так как тэн можно отремонтировать;
• Электродные предполагают нагрев воды до парообразного состояния под воздействием электрического тока. Он поступает посредством встроенных электродов;
• Индукционные. Вода нагревается за счет высокочастотного излучения.

С их помощью кабинка может превратиться в парную. На рынке есть модели, представляющие собой гибрид парообразователя и печи-каменки. Если в боксе для купания есть парообразователь, то горячий пар создает одинаковый расслабляющий эффект, как и горячая ванна.

Плюсы парогенераторов

При установке в душевую кабину генератора пара можно получить мини-сауну дома. Любителям попариться можно устанавливать показатели пара и температуры. Это разрешает прогреться в сухом воздухе финской сауны. Также может быть сделана обстановка русской бани, турецкого хамама.

Под влиянием высоких температур улучшается кровоток. Баня — отличная профилактика болезней, связанных с органами дыхания.

Технология установки

Подготовительный этап. Перед монтажными работами парогенератора следует заняться подготовкой душевой кабины. Полная герметичность позволит прибору работать эффективно. Добиться этого можно, установив в верхней части специальный колпак. В некоторых моделях этот элемент предусматривается в комплектации производителем. Если он отсутствует, то деталь нужно купить в магазине. При подготовительных работах нужна воздушная конвекция внутри бокса для купания. Достаточно будет предусмотреть несколько вентиляторов. Хорошим вариантом считаются устройства, имеющие мощность 12 Вт, которые обеспечивают перемещение воздушных масс, нужных для принятия паровых процедур.

Подключая прибор, необходимо соблюдать правила безопасности. Контакт электропровода, который под напряжением с водяным паром, часто становится причиной короткого замыкания. Рекомендуется рассмотреть возможность монтажа парогенератора вне пределов ванной комнаты. Для этого в душевой кабине нужно провести трубку подачи пара.

Инструменты и материалы

Для правильного монтажа прибора подготовьте нужные для работы инструменты. Мастеру надо иметь дрель и набор сверл, дюбелей и саморезов, разводной ключ, гибкий шланг из металла, медная труба. Стоит предусмотреть пластиковые трубы, дающие подключить парогенератор к сливу. Чтобы выбрать диаметр труб и шланга перед работой ознакомьтесь с инструкцией производителя.

Выбор места для установки

Монтаж парогенератора лучше выполнить в помещении, которое находится поблизости ванной. Расстояние от парогенератора до душевой кабины не должно быть свыше 10-15 м. Для этого подходит кладовая или кухня. Парогенератор подсоединяется к водопроводу, электросети, канализации. Надо только выбрать место, дающее удобно выполнить монтаж.

Мастера советуют придерживаться основных правил при установке оборудования. Расстояние от стен до пола должно составлять не меньше пятидесяти сантиметров. Трубе парогенератора надо придать уклон, направленный в сторону душевой кабинки. Это позволит влаге, сконденсировавшейся на поверхности трубы, стекать вниз.

Место входа трубы следует предусмотреть в нижней части стены. Это нужно сделать, чтобы посетители не обожглись, если случайно прикоснуться к ней. Там где планируется выполнить монтаж парогенератора, должна быть хорошая вентиляция. За счет этого дополнительная влага, которая появляется при работе устройства, сможет быстрее испаряться. Площадь, которая необходима для монтажа, подбирается с учетом модели.

Установка парогенератора

Выполнить монтаж парогенератора можно в настенном и напольном вариантах. Установка настенного парогенератора предполагает выполнение определенной последовательности действий. Такие модели предназначены для монтажа на стене. Следует предусмотреть крепежные элементы. Потом нужно просверлить отверстия под дюбеля в требуемых местах. После монтажа дюбеля вкручиваются саморезы. Далее прибор надо повесить на крепежные элементы. Используя гибкий металлический шланг, соединить шаровой клапан с водопроводом. Порядок действий предполагает соединение паропровода с прибором с применением медной трубы. Далее устанавливается пластиковая труба, подсоединяемая к сливу.

В ходе работ требуется в удобном месте расположить температурный датчик. Для этого пользуются проводом, позволяющим скорректировать его положение. После выполнения этих действий устанавливается панель управления. Парогенератор подключается к электрической сети. После этого нужно заполнить парогенератор водой. Это позволит проконтролировать работу парообразователя.

Напольные модели предполагают монтаж оборудования на полу. Порядок монтажа схож с предыдущей моделью. Можно поменять положение продольной коробки парогенератора. За счет этого входы для подсоединения коммуникаций будут размещаться не слева, а справа.

Что делать, если не работает парогенератор

Пользователи сталкиваются с поломками: оборудование не включается, образуется накипь, не поддерживается определенная температура. Если столкнулись с подобными проблемами, то нужно вызвать специалистов.

Они проведут диагностику и в ходе нее смогут установить, какая деталь вышла из строя. Мастера выполнят ремонт быстро и качественно, заменят неисправные детали и почистят парогенератор от накипи.

Параметры выбора прибора

При покупке парообразователя надо выбрать основные критерии. В первую очередь надо выбрать мощность. Она может составлять от 1 до 22 кВт. В среднем на кубометр бокса расходуется один киловатт. Если парогенератор нужен для организации, то нужно ориентироваться на показатель 10 кВт. Его будет достаточно для помещения в 13-15 кубов.

Обращать внимание нужно и на объем бака. Он может быть на двадцать семь, тридцать литров. Эти модели являются слишком большими для душевой кабинки. Подойдут модели рассчитанные на три, семь литров. Такой объем позволяет побыть в душевой кабине в течение часа. Производительность устройства может составлять 2,5-8 кг/час. Нужен больший показатель, так как этим обеспечивается быстрое наполнение бокса паром.

Когда подбирают парогенератор, то нужно учитывать панель управления. В некоторых моделях кнопки расположены на корпусе прибора. Удобно пользоваться моделями, в которых выносной пульт. Эксперты советуют делать выбор в пользу приборов с датчиком перегрева (исключит выход из строя ТЭНа). Также они должны иметь систему очистки (автоматически очищать парогенератор от накипи). За счет этих опций можно продлить срок эксплуатации оборудования. Профессионалы обращают внимание пользователей, что если вода перенасыщена известью, то автоочистка будет малоэффективной. В этом случае необходимо выполнить монтаж фильтров.

Покупая парогенератор, необходимо смотреть на материал, из которого сделан корпус. Стоит покупать из нержавеющей стали. Она не повреждается коррозией. Также является прочной, что продлевает срок службы парогенератора. Пластик лучше не выбирать, так как он недостаточно хорошо выдерживает высокие температуры и выделяет токсичные вещества.

Загрузка…
