Инструкция по монтажу и эксплуатации

Душевая кабина 120*80*215 Serena EW-32014G(L,R)

Содержание:

Комплектация упаковок

Схема подготовки коммуникаций

Общая схема сборки модели

Этапы установки

Схемы трубопровода

Схемы электропроводки

Руководство по эксплуатации пульта управления

Эксплуатация душевых устройств

Повседневный уход

Устранение неисправностей

Комплектация упаковок（EW-32014G L-R）

1. Картонная коробка для поддона…………………………………………. 1 шт.

2. Душевой поддон……………………………………………………………… 1 шт.

3. Дугообразные аллюминиевые профили (верх-низ)……………………2 шт.

4. Комплект кронштейнов для поддонов (квадратные трубы)

—25х25х1040…………………………………………………………..1 шт
—25х25х760……………………………………………………………………..1 шт
. —25х25х600……………………………………………………………………..1 шт. —
-25х25х600……………………………………………………………………..2 шт.

5. Фронтальная панель для поддона……………………………………………………..1 шт.

6. Упаковка с комплектом аксессуаров…………………………………………………1 шт.

—шпильки : 12х445…………………………………………………………………….4 шт.
12х110…………………………………………………………………….1 шт. —
-гайки………………………………………………………………………………………..15 шт.
-пластмассовые ножки…………………………………………………………………5 шт.
—пластмассовый уголок для крепления фронтальной панели………3 шт.
—шурупы (4х25)……………………………………………………………………..3 шт. —
-хромированные колпачки…………………………………………………………..3 шт.
—пластмассовые держатели панели……………………………………….4 шт.
—шурупы (4х12) для крепления кронштейнов к поддону……………..4 шт.
—сифон , шланг слива………………………………………………………………1 компл.
—слив с переливом…………………………………………………………………..1 компл.

7. Упаковка с передними стеклами…………………………………………………….1 шт.

—стекло двери гнутое с магнитом в аллюм. профиле…………………….1 шт. —
-стекло двери прямое с магнитом в аллюм. профиле…………………..1 шт. —
-переднее стекло неподвижное прямое……………………………………….1 щт.
—боковое стекло неподвижное гнутое…………………………………………..1 шт.

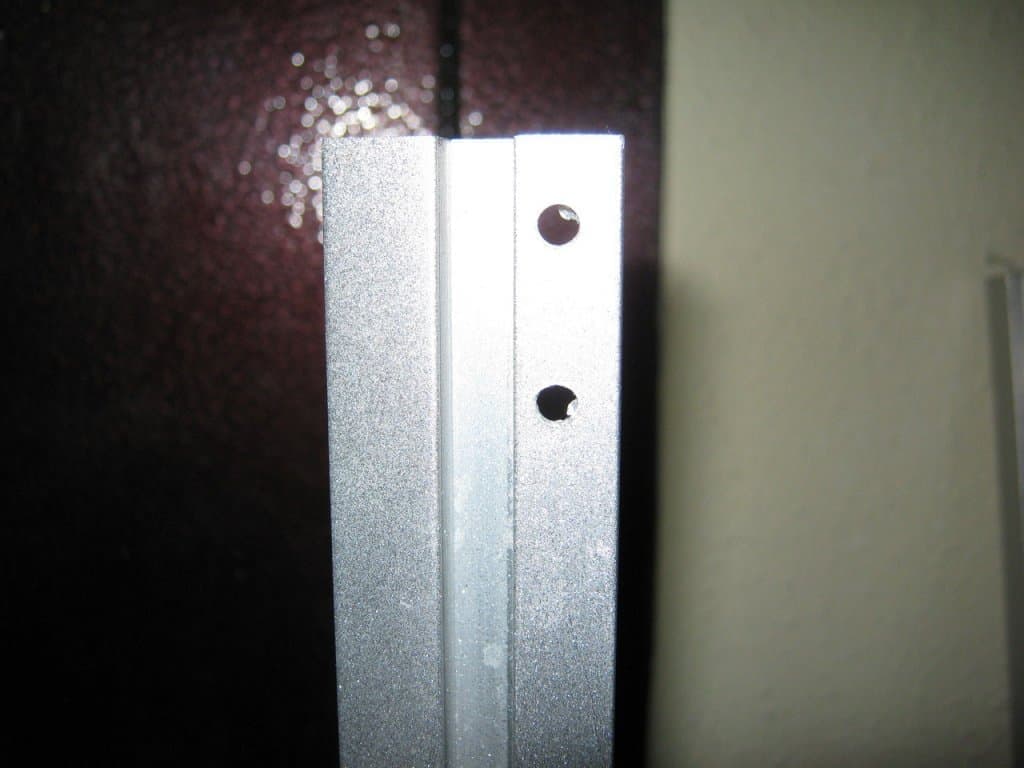

—вертикальный аллюмин. профиль передний………………………………2 шт.
—вертикальный аллюмин. профиль боковой………………………………. 2 шт.
—уплотнитель для переднего аллюмин. профиля……………… ………..2 шт.
—уплотнитель для бокового аллюмин. профиля……………………………2 шт.
—ручки двери «F»…………………………………………………………………………2 шт.
—уплотнитель «ресницы»……………………………………………………………..2 шт.
—ролики для дверей (4-верх, 4-низ)…………………………….………………8 шт.
—шурупы (4х8) для крепления дугообразного и переднего аллюминиевого профилей…………………………………………………………..4 шт.
—шурупы (4х10) для крепления дугообразного и бокового аллюминиевого профилей…………………………………………………………..4 шт.
—шурупы (4х16) для крепления задних стенок с боковым вертикальным аллюминиевым профилем………………………………….10 шт

. 8、Упаковка с задними стенками……………………………………………… 1 шт.

—задняя стеклянная стенка в аллюмин. профиле……………………1 шт.
—боковая стеклянная стенка в аллюмин. профиле………………….1 шт.
—зеркало………………………………………………………………………1 шт. —
-хромированные болты с гайками (по 2 шт.) для зеркала………1 компл.

9. Упаковка с центральной Г.М. колонной………………………………….. 1 шт.

—центральная Г.М. колонна, оснащенная 6-ю форсункамии соединительными шлангами, шлангом к верхнему душу, шлангом к душевой штанге, 16-ю хомутами (зажимами), светодиодной подсветкой (12 лампочек с колпачками), защитной (АВS) коробкой, краном-смесителем с переключа- телем 3-х положений, электронным пультом………………………….1 шт.
—трансформатор……………………………………………………………….1 шт. —
-лейка душевая………………………………………………………………. 1 шт. —
-шланг лейки (1,5 м)………………………………………………………….1 шт.
—шланги подвода горячей и холодной воды……………………………..2 шт.
—дозатор жидкостей (2 бачка, крепление, 4 болта с гайками)…….1 компл.
—стеклянная полка двойная………………………………………………. 1 компл.
—нержавеющая ручка……………………………………………………….1 компл.
—ручки на кран-смеситель и переключатель положений……………1 компл.
—душевая штанга……………………………………………………………..1 компл.
—накладки (верх-низ) на Г.М. колонну……………………………………….2 шт.
—резиновые шайбы………………………………………………………………..2 шт.
—инструкция по сборке душевой кабины…………………………………….1 шт.
—шурупы (4х25) для крепления центральной Г.М. колонны……………10 шт.
—шурупы (4х16) для крепления задних стенок к поддону и крепления крыши……………………………………………………………… 10 шт.

10. Крыша душевой кабины с верхним душем, пластмассовым переход- ником и гайкой, светодиодной подсветкой с плафоном, вентилятором, динамиком и 2-мя декоративными накладками.

Технические характеристики Функции
Номинальное напряжение, В 220
Номинальная частота, Гц 50

1 Верхний, тропический душ

2 Ручной, съемный душ

3 Гидромассажные форсунки

4 FM-радио

5 Вентилятор

6 Внутренняя подсветка

Меры предосторожности:

1. Установка гидромассажной кабины должна производиться квалифицированным специалистом, имеющим сертификат электрика.

2. Используемое электрическое напряжение 220V±10%.

3. Используемое давление воды 1,5-4,5 BAR.

4. По окончании использования кабины необходимо перекрыть подачу холодной и горячей воды к кабине.

5. Температура горячей воды, подаваемой к кабине, не должна превышать 60°С.

6. Уровень канализации не должен превышать 50 мм от пола до центра канализационной трубы.

7. Максимальная нагрузка на поддон 200 кг.

8. Необходима установка фильтров грубой очистки воды.

Схема подготовки коммуникаций.

Вывод водопровода 1/2

Вывод канализации 50 мм

220 V / для кабины с паром 32 А /

Общая схема сборки

Этапы установки

Чтобы помочь Вам правильно, быстро и безопасно установить кабину, мы разделили процесс установки на несколько этапов. Следуйте им, и Вы достигнете желаемого результата.

Этап 1. Выравнивание поддона (донного резервуара).

Установите панель с поддоном на подходящее место и от регулируйте положение с помощью винтов с резиновыми ножками. С помощью уровня проверьте горизонтальность поддона, после чего затяните гайки на шпильках.

Внимание! Следует проверить и горизонтальность, и вертикальность поверхностей панели.

Этап 2. Установка задней и боковых стеновых панелей.

Установите заднюю панель предварительно нанеся герметик на поддон в месте соединение его с задней панелью. Совместив крепежные отверстия закрепите их между собой шурупами 4*16

Внимание! Не затягивайте шурупы до упора. Это позволит регулировать их положение в ходе дальнейшей установки. Затяните шурупы только по окончании полной установки кабины.

Этап 3. Сборка каркаса стеклянных панелей.

Соедините верхнюю и нижнюю направляющие с правой и левой стеклянными фиксированными панелями с помощью шурупов-саморезов, чтобы они образовали каркас-рамку.

Этап 4. Установка каркаса стеклянных панелей. Установите каркас со стеклянными панелями на поддон, совместите крепежные отверстия на задней панели и боковых сторонах каркаса. Соедините каркас со стеклянными панелями с задней стеновой панелью с помощью шурупов. Затем навесьте на каркас и отрегулируйте ход раздвижной стеклянной двери.
Этап 5. Установка потолочной панели. Ровно положите крышу и через крепежные отверстия находящиеся на задней стенке и металлическом профиле, и с помощью саморезов(4*16) закрепите потолочную панель.
Этап 6. Соединение труб и электрических проводов. Следуя указаниям на трубах и проводах, соедините их нужным образом, подключите к трубам водоснабжения, установите трубку паропровода.

Внимание! Фитинги труб в местах соединения должны быть снабжены уплотняющими прокладками, гайки следует затягивать плотно. При соединении электрических проводов нужно не только следовать указаниям на соединительных блоках, но и учитывать направление соединения, правильно выбирать соединяемые провода. После соединения в соединительных блоках автоматически срабатывает замок, Фиксирующий контакт.

Этап 7. Функциональная проверка и герметизация.

Следуя инструкции по эксплуатации, шаг за шагом проверьте все функции кабины. Если все в норме, переместите кабину на место ее использования. Затем пролейте из душевой лейки в местах соединения. При необходимости нанесите герметик еще раз по швам соединения ее использования.

Схема трубопровода.
Электрическая схема.
Руководство по эксплуатации пульта управления.

1. Дисплей

2. Громкость +

3. Поиск волн

4. Сброс волн

5. Громкость –

7. Вкл.Света

8. Телефон

9. Вентилятор

10. Вкл.-Выкл пульта

11. Вкл. Радио

Эксплуатация душевых устройств

Использование крана.

Поднимите ручку крана смесителя холодной и горячей воды вверх. Поворот ручки крана по часовой стрелке открывает горячую воду, против часовой холодную. Отрегулируйте положение ручки так, чтобы, смешиваясь, холодная и горячая вода дали нужную температуру.

При открытом кране смесителя холодной и горячей воды поверните переключатель душевых устройств (верхнего душа, съемного душа и т.д.) И выберите необходимое в данный момент устройство.

Использование съемного душа.

Съемный душ располагается на специальном держателе , наклон которого можно регулировать. Держатель съемного душа может поворачиваться, отрегулируйте его положение по своим потребностям. Также можно снять душ с подставки и свободно использовать, держа его в руках. Поворачивая фиксирующее декоративное кольцо на головке съемного душа, можно выбрать один из трех режимов распыления воды из душа.

Повседневный уход.

Мытье кабины. Используйте обычные жидкие моющие средства и мягкую ткань для мытья и протирки.

Запрещено пользоваться моющими средствами, содержащими ацетон, аммиак, органические растворители. Не пользуйтесь дезинфицирующими средствами, содержащими формальдегид. Для полировки и наведения блеска можно пользоваться специально предназначенными для этого средствами. Если поверхность кабины стала пятнистой, нанесите зубную пасту на мягкую ткань и протрите ее. Осадок и налет, остающиеся от воды, с поверхности кабины лучше удалить, смочив мягкую ткань в слегка подогретом лимонном соке или уксусе. Неглубокие царапины и следы от окурков можно удалить, отшлифовав поверхность наждачной бумагой №2000, смоченной в воде, а затем отполировав ее с помощью зубной пасты и мягкой ткани.

Уход за деталями с металлическим покрытием.

Слегка протрите металлические части мягкой х/б тканью, вытрите насухо. Ни в коем случае не протирайте их жесткой тканью. Панели и дверь из металлизированного стекла следует протирать мягкой тканью, смоченной в моющем средстве. Строго запрещается скоблить их острыми предметами. Раздвижную стеклянную дверь для мытья можно предварительно снять с каркаса.

Поддерживайте в чистоте поддон (половую панель с резервуаром для воды), избегайте засорения слива выпуска воды посторонними предметами.

Устранение неисправностей

Неисправность: Причина: Способ устранения:

1 Отсутствует питание Вилка не вставлена в розетку. Не включен защитный выключатель. Сгорел предохранитель Вставьте вилку в розетку Найдите и устраните короткое замыкание, заново подсоедините защитный выключатель. Замените предохранитель

2 Не работает пульт управления Вилка не вставлена в розетку. Повреждена электропроводка Вставьте вилку в розетку Свяжитесь с компанией- продавцом, ремонт должен производиться специалистом

3 Вода из циркулярного душа не течет Душ засорился Отсоединена линия управления соленоидным клапаном Не работает соленоидный клапан Прочистите Проверьте соединение линии управления соленоидным клапаном Проверьте и замените соленоидный клапан

4 Недостаточный напор воды из душа Головка душа или трубопровод засорились Недостаточное давление воды Прочистите или замените Дождитесь времени, когда давление воды увеличится. Избегайте пользования душем во время пикового водопотребления

5 Утечка воды Некачественная уплотняющая прокладка Нарушено соединение труб Повреждена труба Засорился фильтр грубой очистки Замените Восстановите Замените Прочистите фильтр

6 Отсутствует освещение Перегорела лампа Разомкнута проводка Замените Соедините провода, или вызовите мастера.

Источник

Инструкцию по сборке душевой кабины можно применить практически к каждой модели. Однако есть некоторые различия при монтаже таких китайских моделей, как Серена и Ниагара. Давайте вместе рассмотрим, как быстро собрать и запустить изделие.

Проверяем целостность конструкции

Прежде чем провести монтаж душевой кабины, внимательно осмотрите выбранную модель. Делать это нужно либо в магазине вместе с продавцами, либо в присутствии курьера. Нередко многие люди, доверившиеся какому-либо поставщику, подписывают все документы, не глядя. Если попадется бракованная модель, доказать вину продавца будет сложно.

Душевая кабина в ванной комнате

Особое внимание уделите осмотру на наличие сколов или царапин, также обязательно проверьте целостность стекла. В наличии должна быть и инструкция, которая поможет вам провести монтаж душевой кабины. После распаковки стеклянные панели нужно хранить вертикально, прислонив их к стенке. Если просто положить эти хрупкие элементы на пол, велика вероятность их повреждения. А докупать стеклянные шторки для душевой кабины – удовольствие не самое дешевое. Еще один момент – обязательно изучите инструкцию. Известные производители обычно выпускают понятное руководство по сбору душевой кабины.

А вот если вы хотите собрать изделие модели Серена или любые другие китайские аналоги, инструкция может содержать ошибки. Именно потому вначале рекомендуется провести тестовую сборку кабины, не сильно затягивая крепления, чтобы понять, хватает ли всех необходимых для монтажа элементов и деталей.

Выполняем работы по сборке поддона

Перед выполнением работ пол обязательно застелите плотным картоном, чтобы избежать появления царапин на элементах кабинки. Коробку с поддоном распаковываем, снимаем с изделия защитную пленку, переворачиваем поддон и ставим на картон. После этого приступаем к сборке рамы, которая может быть сварной или сборной. В первом случае вам ничего делать не нужно, во втором просто соберите раму согласно инструкции.

Герметизация поддона кабинки

Подготовленную раму кладем на поддон так, чтобы отверстия на раме совпали с крепежными выступами на поддоне. Шпильками элементы соединяются и крепятся так, чтобы не было зазоров. При этом затягивайте гайки как можно осторожнее – из-за больших усилий рама может прогнуться, в результате чего кабина будет неустойчивой. Затем шурупами окончательно закрепите раму на поддоне. После этого приступаем к установке “фартука”, который крепится с помощью кронштейнов.

Последний шаг – монтаж сифона. При этом все элементы этого устройства перед проведением работ нужно щедро промазать силиконовым герметиком. После этого можно начать установку. Правда, помните про необходимость действовать как можно аккуратнее – при чрезмерном усилии велики шансы сорвать резьбу в пластиковой части сифона. Завершив установку, переверните поддон и устанавливайте на место. На данном этапе не обойтись без строительного уровня, который поможет выровнять изделие.

Обустройство стенок – шаг за шагом

Прежде чем монтировать стенки и боковые панели, следует сначала к их поверхности прикрепить все дополнительные элементы, ориентируясь на схему и расположение отверстий. Устанавливая зеркало, не следует использовать разводной ключ – работы вполне можно провести руками, так будет безопаснее для зеркала. Панель для монтажа дозаторов жидкостей прикрепляем к боковой стенке гайками и болтами, вооружившись отверткой. Сами дозаторы устанавливаем по направлению сверху вниз на панель до появления щелчка.

Монтаж стенок душевой кабины

Также стоит закрепить все остальные элементы: кронштейн для душа, уголок для косметики, подспинник с гидромассажными форсунками (если ваша кабина рассчитана на такие элементы). Только после этого можно осуществлять монтаж задней, боковой и передней стенок к поддону. При этом все места соединений сначала обрабатывают силиконовым герметиком. Монтаж стеклянных панелей, которые нужно вставить в профильный каркас, осуществляется с применением саморезов, закручивающихся с задней стороны кабинки.

Также нужно осуществить монтаж крыши. Перед проведением работ снимите с изделия пленку, которая защищает крышку от появления царапин при перевозке душевой кабины. С лицевой стороны закрепляем декоративную панель, где будут размещаться вентилятор и динамики. С другой стороны панели крепим сами элементы. Чтобы при обустройстве динамика не слышать посторонние звуки из-за того, что устройство неплотно прилегает к крышке, просто заделайте места стыка герметиком.

Крепят крышу саморезами и винтами. Бывает, что существующих отверстий для крепления крышки не хватает, из-за чего она прилегает не очень плотно. Можете смело проделать пару дополнительных отверстий для саморезов . Кстати, помните, что расстояние между крышей и потолком должно составлять не менее 25 см.

Подключаем кабинку к канализации и водоснабжению

Собрав кабину, подключите ее к трубопроводу. Закрепите сливной шланг к поддону, выведя его свободный конец в канализационный раструб. При выполнении работ особое внимание уделите герметичности всех соединений. К примеру, прокладка, которую устанавливают в узле, должна быть качественной, пусть и дорогой. А дополнительно, в целях защиты от протечек, стоит воспользоваться герметиком. Затем подключаем кабину к водоснабжению.

Подключение кабинки к канализации

Сначала осуществляем монтаж тройника для подключения водоснабжения (холодного и горячего), затем подключаем к нему шланг от душевой кабины, также можно установить туда раковину или стиральную машину.

Все соединения промазываем герметиком. Завершив работы, оставьте душевую кабину до полного застывания клея. Дополнительно нужно подключить розетку, если необходимо подвести элементы, работающие от электричества (например, подсветку, радио). При этом следует грамотно провести электропроводку в ванной и выбирать влагостойкие модели розеток, способные безопасно эксплуатироваться в ванной комнате.

Как видите, в сборке душевой кабины нет ничего сложного. Очень важно быть внимательными к каждой детали, чтобы не пришлось переделывать часть работ. Если не уверены в своих силах, лучше обратиться к специалистам.

Несколько нюансов по сборке кабин Niagara и Serena Ew

Кабины моделей Serena Ew и Niagara относятся к среднему ценовому сегменту. Эти модели от китайских производителей завоевали любовь потребителей за счет качества, функциональности и эргономичности изделий. Единственный недостаток, о котором мы уже сказали – плохая инструкция по монтажу душевой кабины. Главное отличие сборки модели Serena Ew начинается во время монтажа стенок и дверей. Крепятся они не на поддон, а на стойки, закрепленные на напольное покрытие.

Душевая кабина Серена

При выполнении работ очень важно соблюдать ровность углов между стенками и поддоном. Установка дверей душевых кабинок модели Серена проводится на последнем этапе. При этом двери оснащены раздвижной системой с шарнирами, которые обеспечивают их открывание и закрывание. Процесс крепления крыши прост – закрепите изделие с помощью саморезов, установив их в специальные отверстия.

Обустройство душевой кабины Ниагара также имеет ряд отличий при установке стен и дверей. Схема установки будет следующей:

К стене крепим основу (главный элемент кабинки).
К ней присоединяем боковые панели, защищая все соединения от протечек с помощью герметика.
После затвердевания клея монтируем двери на петли, установленные на одной из боковых панелей.
Проводим монтаж крыши и дополнительных деталей кабины.

Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Источник

Необходимо поменять душевую кабину или просто есть решение обновить санузел, изменить его вид, поставив вместо привычного резервуара, хорошую душевую кабину. Но тут сталкиваешься с несколькими трудностями:

во-первых, какой тип кабины выбрать;
во-вторых, как собрать и установить.

Начнем по порядку, с выбора полезной модели. На современном рынке сантехники душевых кабин сотни. Все они разные, как в отношении конструкции, так и цены. Посмотрим на виды кабин. В зависимости от конструкции можно различить два типа:

сборные;
цельные.

В чем же разница? Сборные конструкции – душевые, которые состоят из нескольких деталей, как минимум кабины и поддона. Но большинство из них не имеет стенок. Ими служит основная стена. Поэтому очень важно в таком случае провести хорошую гидроизоляцию, заделать все возможные зазоры между поддоном и стеной, отделать их кафельной плиткой, лучше глянцевой, она меньше задерживает воду и просто чистится. Эти душевые кабины нельзя передвигать, даже при большом желании. Она надежно монтируются в пол.

Цельные конструкции проще. По сути, это натуральная кабина уже со всем необходимым. Цельные душевые оснащены сразу:

дверками;
поддоном;
стенками;
крышей;
душевой стойкой;
дополнительными опциями.

Такую кабину достаточно установить и подключить к водопроводу. Также можно выделить несколько видов и по форме конструкции:

квадратные кабины могут устанавливаться в любом месте ванной;
угловые округлые кабины монтируются в угол комнаты.

Есть еще круглые, овальные, треугольные и другие, но они менее распространены. Стандартный формат – кабина 1/3 круга.

По габаритам поддона кабины могут быть глубокие и неглубокие. Некоторые конструкции настолько массивные, что поддон неплохо сойдет за полноценную ванну.

к содержанию ↑

Серена

Теперь поговорим о конкретной марке душевых кабин, так как марка Serena предлагает полноценные кабины с самыми различными установками. По стоимости кабины Серена находятся в среднем ценовом сегменте. По качеству: есть примеры из акрила и полимера или стекла. В основном кабины Серена имеют глубокий поддон.

Внутри обычно кабины оснащены:

стенками;
потолком;
тропическим душем и стойкой для основной лейки;
гидромассажем;
полочками для шампуня;
удобными блокираторами слива.

Кабины Serena – полноценная небольшая душевая комната. У марки можно найти продукцию меньших и больших габаритов. Некоторые конструкции – прямоугольные, оснащены вместительным резервуаром. В некоторых присутствует внутреннее освещение.

Производство Серена находится в Китае. Компания уже давно зарекомендовала себя как надежный партнер. Сантехническое оборудование сделано из высококачественных материалов. Отзывы о продукции можно определить как оптимальное сочетание стоимости и качества. В основном отзывы положительные, особенно в отношении опций и эргономики кабины.

к содержанию ↑

Сборка

По сути, сборка уголка или кабины Серена – это соединение уже подготовленных элементов крыши, стенок, поддона.

Несколько нетрудных шагов и полезных рекомендаций позволят выполнить всю работу без лишних проблем. Условно можно собрать кабину двумя способами. Либо уже полностью в помещении большого объема, после чего готовую установить в ванной, либо отмерить и отметить положение всех составных частей относительно стены и друг друга и собирать по очереди.

Естественно, сначала собирается поддон. Для этого на нем крепятся специальные штатные ножки. Кабина Serena может идти с трапами вместо сифона. Для большего комфорта использования лучше приобрести отдельно гибкий сифон.

Важно заранее примерить створки друг к другу. Действительно, в качестве Серена сомневаться не стоит, но вот правильная сборка – залог комфортного использования. Не всегда отверстия совпадают с крепежами, поэтому не лишним будет вооружиться дрелью.

На стену крепится панель, стенки и основные элементы. Также стоит проверить работу дополнительных опций: радио, подсветки, вентилятора и т.д.

После того, как створки собраны, их следует поместить на поддон. Для этого в последнем существуют специальные направляющие. Крепление выполняется на штатных саморезах. Места под крепления необходимо обработать герметиком. Лишний силикон убирается сразу. Таким же образом устанавливается и крыша. Лишние заводские отверстия, которые могут не совпадать, также стоит обработать герметиком, закрыв их. Обратная сторона стыков должна быть обработана таким составом.

Лучше всего при покупке кабины Serena взять дополнительный комплект крепления.

Установка кабины на место происходит после того, как застынут все обработанные стыки и поверхность. Для установки поддона в окончательное рабочее положение необходимо отрегулировать его ножки, для этого на них установлены специальные винты.

После основной установки навешиваются двери. Заключительный этап монтажа – запуск и проверка работы всей системы. Когда закрывается фартук поддона, кабину можно считать собранной. Сборка своими руками кабины Серена – несложный, но ответственный процесс, помощником в этом будет видео инструкция, фото процесса сборки и основная схематическая инструкция, прилагаемая к кабине.

Источник

Содержание

Особенности
Преимущества и недостатки
Как выбрать?
Инструкция по установке

Serena – известный мировой бренд, сантехническая продукция которого производится в Китае. Средние цены товаров делают их популярными, а отзывы в большинстве своем являются положительными за счет высококачественных материалов, из которых изготовлены изделия.

Особенности

Продукция фирмы Serena характеризуется продолжительным сроком службы. Душевые кабины этого бренда разрабатываются в Германии, а непосредственно производство находится в Китае.

Особенностью этих изделий является их разнообразная комплектация. Большинство из них имеет такие функции, как гидромассаж, тропический душ, подсветка разных видов. Большое количество полочек позволяет с комфортом размещать внутри кабины множество гигиенических принадлежностей, а система слива удобна в использовании. Дверцы «гармошка» выглядят стильно и нестандартно.

Покупатели по достоинству оценили полноценные модели душевых кабин. В них расположена своеобразная парилка, по своим свойствам сходная с турецкой баней – это может стать неплохой альтернативой для настоящих ценителей банных процедур.

Все кабины марки Serena изготовлены из высококачественной хромированной стали, которая устойчива к появлению грибка и плесени, а также не боится коррозии. Они имеют собственное автономное освещение. Такие элементы, как вентили и краны, легко включаются и выключаются. Они выполнены из качественного материала, что способствует продолжительному периоду их работы. Если все же происходит поломка, то она устраняется достаточно легко и собственными силами.

Большинство душевых кабин Serena имеет довольно глубокий поддон с утолщенным дном в 2 см. Продукция оснащена стенками, крышей, дверцами, душевой стойкой и другими элементами.

Видов конструкций несколько и их можно разделить по форме. Особой популярностью пользуются квадратные и округлые варианты. Кабины могут быть также круглой, овальной и треугольной формы, но подобные изделия распространены не так широко.

При производстве душевых этой марки используется закаленное стекло. Оно придает ударопрочность конструкции.

Различают правостороннюю и левостороннюю кабины, а также угловую открытую и угловую закрытую.

Преимущества и недостатки

Фирма Serena предлагает довольно широкий ассортимент душевых кабин. Имеются многофункциональные изделия. Есть модели высокого ценового сегмента, но большинство из них рассчитано на среднего потребителя и имеет довольно умеренные цены.

Практичность и удобство изделий подтверждено опытом и отзывами пользователей. Кабины имеют красивый дизайн и выглядят очень стильно и эстетично. У каждой модели обязательно присутствует сертификат соответствия.

Поддоны способны выдерживать серьезные нагрузки. Дверцы герметичны и оснащены качественным механизмом. Сама конструкция очень прочная и безопасная для потребителя. Кроме того, за кабинками легко ухаживать.

Одним из основных недостатков является отсутствие официального сайта продукции фирмы Serena. Это создает сложности при выборе продукции и желании подробно изучить ассортимент.

Маркировка изделий состоит из букв и чисел, что также может осложнить выбор. К примеру, покупателю тяжело будет запомнить различия между моделями Serena EW 32020g и Serena EW 3299g.

Еще одним недостатком потребители называют маркость стекла душевых кабин.

Как выбрать?

Продукция марки Serena считается качественной, комфортабельной и современной. В зависимости от желаний и потребностей каждый потребитель может выбрать модель, обладающую необходимыми именно ему функциями.

При выборе продукции, в первую очередь, нужно определиться с типом конструкции. Также необходимо выбрать поддон, который будет наиболее уместно использовать в зависимости от планировки определенного помещения.

Поддоны выпускаются разной модификации, можно подобрать и нестандартные модели. Специалисты советуют в просторных ванных комнатах устанавливать прямоугольные и полукруглые кабины, в небольших же – квадратные и с закругленным поддоном.

Затем следует определиться с размерами душевой. Минимальная ширина и глубина, рекомендуемая специалистами, должна составлять 80 см. В кабинке меньшего размера может быть не очень удобно осуществлять гигиенические процедуры. При выборе высоты нужно учитывать рост пользователя и высоту потолка в ванной комнате.

Что касается стенок, то они могут быть толщиной от 3 до 10 мм – от этого фактора зависит длительность сохранения тепла внутри душевой. Дверцы делятся на раздвижные и распашные. Распашные используются большей частью в кабинах большого размера, так как для того, чтобы открывать и закрывать их, требуется дополнительное пространство. Дверных створок может быть от 1 до 3 в зависимости от предпочтений покупателя и модели.

Каким будет управление, зависит от ценовой категории и сложности кабины. Одни модели управляются с дисплея при помощи кнопок, другие же оснащены обычным смесителем. Весь дополнительный функционал также зависит от модификации изделия.

Следует определиться и с комплектацией душевой кабины. Чтобы просто принимать душ, можно использовать душевой уголок или открытую кабину невысокой ценовой категории.

Инструкция по установке

В первую очередь, устанавливается поддон. Его монтаж проходит по стандартной схеме. А вот боковые стенки и двери необходимо закрепить на специальных заводских стойках, до этого установленных в полу. Главное в этом процессе – соблюдение углов между дном и остальными элементами.

После этого отверстия промазываются герметиком. Затем необходимо установить двери и систему креплений. Крыша крепится на болты, для которых специально предусмотрены отверстия. После окончания работ необходимо включить душ и проверить работу всех функций изделия.

Для установки душевых кабин Serena можно пригласить мастера, но собрать ее своими руками тоже вполне реально.

В видео ниже вы увидите процес сборки душевой кабины Serena.

Источник

Часть №1:

Покупка душевой кабины — 1 часть
Инструменты и материалы — 1 часть
Сборка душевого поддона — 1 часть
Установка экрана (фартука) — 1 часть
Сборка потолка душевой кабины — 1 часть
Сборка рамы для установки дверей душевой кабины — Вариант№1 — 1 часть
Сборка рамы для установки дверей душевой кабины — Вариант№2 — 1 часть
Сборка стенок душевой кабины — 1 часть
Сборка центральной панели — 1 часть
Сборка гидромассажа — 1 часть
Монтаж блока управления душевой кабины — 1 часть
Установка и закрепление центральной панели, задних стенок и дверной рамы на поддоне — 2 часть
Монтаж крыши душевой кабинки — 2 часть
Размещение полученной конструкции на душевом поддоне — 2 часть
Герметизация — 2 часть
Сборка и установка дверей — Вариант роликов №1 — 2 часть
Сборка и установка дверей — Вариант роликов №2 — 2 часть
Гидроиспытания — 2 часть
Лучшее видео рунета по установке кабин — 2 часть
Монтаж электрооборудования душевой кабины — 2 часть
Комментарии и вопросы — 1 часть 2 часть

Порывшись в просторах интернета, я понял интересную вещь — есть множество видео, показывающих основные моменты, но фактически нет пошаговых инструкций с фотографиями по установке и сборке душевых кабин своими руками, а то, что есть — написаны в результате работы обычных копирайтеров без познаний в установке любой сантехники.

Такие советы не годятся потому что умалчивают об основных нюансах и секретах, не зная которые, можно жестко «накосячить» при сборке кабинки. Если вы сомневаетесь в собственных силах, то можете обратиться в нашу компанию ООО «Мастеровой Екб» для установки душевой кабины, в которой я работаю по сей день.

Данная инструкция подходит для сборки угловых душевых кабин с высоким поддоном большинства марок, таких как: Appollo (Аполло), Aquanet (Акванет), Aquapulse (Аквапульс), Asanas (Асанас), Cascade (Каскад), Cezares (Цезарь), Faro (Фаро), Iddis (Идис), Niagara (Ниагара), Serena (Сирена), Triton (Тритон), Victoria (Виктория), OSK (ОСК), Borneo (Борнео), Artex (Артекс), Aidele (Адель), Sanitrend (Санитренд), Weber (Вебер) и др.

Так вот, представляю вашему вниманию…

Да, кстати, все картинки увеличиваются при нажатии

Все нюансы установки душевой кабины:

Покупка душевой кабины:

В первую очередь, просмотрите целостность и наличие всех комплектующих элементов (особенно это касается душевых кабин, заказанных через интернет).

Уделите особенное внимание целостности стекол, проверьте кабину на отсутствие царапин и сколов, просмотрите инструкцию (она должна быть обязательно). При каких-либо недочетах — ни в коем случае не подписывайте документы, вы в полном праве просить замены.

Если же вы подпишите документы до тщательной проверки комплектации, то последующие претензии практически бесполезны, в 98% случаев заказчики доверяют поставщику, чем они и пользуются, загружая в машины битые или недоукоплектованныедушевые кабины.

Какие инструменты и материалы понадобятся Вам:

Инструменты:

Разводной ключ (шведик)
Шуруповёрт с крестовой битой или аналогичная отвертка
Сверло маленького диаметра (не во всех моделях)
Пистолет для выдавливания силикона
Маленькая плоская отвертка (нужна при закручивании маленьких болтиков в рычагах смесителя)

Необходимые материалы:

Силикон антибактериальный прозрачный
Два шланга Мама-Мама по 1,5 метра (оптимальная длина)
Переход на канализацию диаметр 32/50 (может и не нужен, посмотрите на гофру сифона)

Итак, кабина привезена, целостность проверена. Приступаем к монтажу.

Сборка душевого поддона своими руками 2 Варианта:

Вариант №1:

Разберитесь в многочисленных коробках (все подписано). Найдите душевой поддон. Аккуратно распечатайте коробку с душевым поддоном, там вы должны найти следующие элементы: сам поддон, фартук поддона, рама поддона, шпильки, на которых будут держаться ножки, кронштейны для фартука, многочисленные гайки, шурупы и сифон.

Если же каких-либо элементов нет, то должна существовать коробочка, в которой все это находится.

Снимаем защитную пленку с поддона.

Затем переворачиваем его и кладем на ранее заготовленный большой кусок картона, который будет препятствовать появлению царапин на поддоне, оставшегося без защитной пленки.
Достаем раму, если рама поддона не на самом поддоне и ее не нужно собирать из множества элементов, то кладем ее на поддон таким образом, чтобы отверстия на раме совпадали в крепежными вставками на поддоне.
Берем четыре больших шпильки, диаметр которых обычно 10мм или 12 мм (что редкость, вам повезло =)). Накручиваем гайки, проставляем шайбы так, как вы видите на следующем фото.

Когда вы накрутите по две гайки на все шпильки, как показано на фото, вкрутите их в крепежные вставки, предварительно очистив отверстия

от избытка акрила и скотча

.

Меры предосторожности:

Будьте осторожны касаясь дна поддона — вы можете пораниться об острую неотшлифованную поверхность.

Затем наденьте раму на шпильки, рама должна коснуться поддона. Далее закрутите гайки сверху, между поддоном и рамой не должно быть зазора.

Несильно подтягиваем гайки разводным ключом. Сначала верхние гайки, чтобы прижать раму к поддону, а затем нижние.

Не переусердствуйте — рама тонкая, может прогнуться и тогда жесткость конструкции нарушится и кабина будет неустойчивой.

Выберите из множества шурупов подходящие по числу отверстий и длине (высота профиля + 5мм.) для крепежа рамы к поддону. Ставим раму ровно на крепежные выпуклости с закладными и прикручиваем шурупами.

Установка экрана душевой кабины (фартука):

Предварительно снимите с фартука защитную пленку и установите фартук по фасадному периметру поддона. Возьмите кронштейны и прикрутите их на закладные, они крепятся двумя шурупами подходящей длины.

После этого возьмите кронштейны для крепления фартука к верху поддона (маленькие белые или черные, загнутые в форме вопроса, а также стальные — с ними всегда много возни).

Затем на три шпильки или четыре, находящиеся на фасаде, надо накрутить гайки и надеть шайбы. Сверху продеть черные кронштейны в форме буквы «Г» с перфорированной короткой стороной, потом положить шайбы (если они есть) и накрутить сверху гайки.

Вариант рамы №2:

Собираем так, как на фото. Единственное правило — в начале сложить не закручивая (примерить), чтобы крепежные пластины с отверстиями были с одной стороны. Закручиваем, не прилагая силы. Профиль гнется и теряет жесткость. Еще и гайка, тухло приваренная, может отвалиться.

Все операции в принципе похожи на первый вариант поддона. Только «гемор» в дополнительной сборке рамы душевой кабины своими руками. Для того, чтобы быстро и ровно вкрутить все шпильки на равную глубину в одной плоскости, раньше я пользовался рулеткой, измеряя расстояние от пола до конца шпильки, а затем ножки.
От корпуса поддона лучше не измерять, редко попадаются ровные душевые поддоны, а особенно ровные внизу. Сейчас усовершенствовал способ при помощи лазерного уровня. Все делается намного быстрее.

Важно:

Обязательно отрегулируйте прилегание низа фартука к кронштейнам (главное — перпендикулярность и нормальная кривизна окружности). Потом это будет сделать очень сложно… .

Установка сифона душевой кабины:

Устанавливаем сифон, находим нижнюю пластиковую часть и верхнюю — стальную. Одну резиновую прокладку с большей вогнутостью ставим наверх. Основательно силиконим ее. (позже добавлю другие вариации сифонов)

Вставляем стальную часть вместе с прокладкой в отверстие для сифона. Берем вторую плоскую прокладку и гайку. С нижней стороны поддона есть щель, через которую может протекать вода в процессе эксплуатации кабины. Обработайте эту щель силиконом. Ставим плоскую прокладку и накручиваем латунную гайку.

Обработайте жирным слоем силикона резьбу, оставшуюся после накручивания гайки, также просиликоньте внутреннюю резьбу в нижней внутренней части пластикового сифона.

Аккуратно, по резьбе, закручиваем нижнюю пластиковую часть сифона к стальной. Смотрите, чтобы не было перекосов по резьбе (резьба может сорваться, а новый сифон стоит недешево).
Излишки выдавленного силикона размажьте по гайке. Кашу маслом не испортишь =)

Установка душевого поддона по уровню:

Когда вы проделаете все вышеперечисленные операции с поддоном, то наконец-то вы сможете установить поддон на место установки и отрегулировать его по уровню.
Здесь внимание уделите этому мероприятию с особой педантичностью. На других сайтах при просмотре инструкций, поддон ставят по уровню только после монтажа верхней конструкции — это огромная ошибка, придающая излишнюю сложность работе.
После установки всех элементов, мы тоже проверим уровень и немного отрегулируем.
И вот, вами проделана огромная работа! Вы можете пойти покурить (курить здоровью вредить), выпить чаю или хлебнуть пива (только не много) =)
Да, кстати, сифон не стоит подсоединять пока к канализации, потому что в процессе дальнейшей установки кабина еще не раз передвинется.

Сборка потолка душевой кабины:

Установка лампы:

В первую очередь, удобно собирать после поддона крышу (это мое личное мнение). Для этого находим лампу, эпический душ (шутка юмора), кулер, динамик и декоративные крышки (комплектации бывают разные, всего этого может и не быть) — все это добро обычно лежит в отдельной или общей коробочке.

Первым делом снимаем защитную пленку.

Вначале продеваем провод в отверстие полностью подходящее по размеру и форме.

Обязательно проверьте свою работу. Лампа должна быть хорошо закреплена при помощи стальных распорок.

Чтобы не дребезжал динамик, можно по по окружности, совсем немного, нанести по кругу герметик.

Находим 2 декоративные, обычно круглой формы, решетки.

Шурупчики потолка обычно лежат в одном маленьком пакетике. Идентифицировать их можно по необходимому количеству и примеркой по длине.

Вам лучше не использовать шуруповёрт, а прикрутить отверткой. Иначе можно повредить гнездо, в которое вкручивается шуруп.

Установка вентилятора (кулера):

Шурупы для кулера должны вылазить на 5 мм из корпуса, если больше, то поищите еще… .

Чтобы при этом действии быстро попасть по дыркам, необходимо продеть шурупы через кулер, зажав ладонью шурупы чтобы не выпадывали, вставить в отверстия. Потом подложить решетку. Этот способ самый быстрый.

Главное не перекрутить, я думаю, что у Вас все получилось.

Установка тропического душа в потолок душевой кабины:

Гайку необходимо накрутить по резьбе и несильно прикрутить, с обратной стороны проверьте симметричность расположения, если нужно сместить тропический душ, то вначале ослабляем немного гайку, а затем опять подтягиваем.

Сборка рамы для установки дверей душевой кабины:

Вариант№1:

Находим все элементы рамы. Она представлена из следующих элементов: два полукруглых профиля и два вертикальных; 8 шурупов из нержавеющей стали.
Начинаем собирать раму для дверей кабины, она состоит из двух профилей полукруглой формы и двух прямых. Для этого находим шурупы в количестве 8 штук подходящей длины и собираем ее.
Здесь время подумать и внимательно осмотреть данные элементы, потому что при неправильной сборке дверной рамы дальнейшая сборка невозможна.

На полукруглых профилях обычно наклеены наклейки, где указывается где профиль должен располагаться. «Up» — верхний, «Down» — нижний. Но основной критерий которым руководствуется наш мастер вовсе не в наклейках, а в положении в пространстве выемок для установки ограждающих стекол.

С прямыми профилями дело обстоит проще — в нижней части имеется вырез квадратной формы для более плотной установки профиля к краю поддона.

Затем, разобравшись с местоположением элементов, начинаем их скручивать. Шуроповерт ставится примерно на «тройку«, берем шурупы и начинаем скручивать данные элементы.
Если у вас возникнут сложности с попаданием надетого шурупа на биту в отверстии рамы (шуруп соскальзывает и падает), возьмите силикон и обработайте все головки шурупов — обычно это помогает.

Сборка рамы для установки дверей душевой кабины:

Вариант №2:

Стрелкой указан верхний полукруглый профиль или имеется наклейка со словом «UP»

Основное отличие этого варианта в методе скрепления профилей между собой.

Скрепляются такими хитрыми китайскими зажимами — здесь на фото видно его.

Необходимо его ослабить на три оборота, для этого находим шестигранник, который заботливые китайцы включили в комплект. Крутим, как всегда, против часовой стрелки.

Соединяем их, как показано на фото.

Важно:

Не перетянуть и совместить края. Если эти хреновины сломать — много печальки будет.

Алгоритм сборки такой рамы, как и первого варианта, довольно прост.

Если Вас смущает шаткость конструкции, то не стоит тянуть болты. Конструкция станет жесткой, когда все будет стоять на своем месте.

Далее берем резиновые ограничители передвижения дверей, как показано на фото. Они могут быть и другими, но это не важно, главное — понять принцип, который я изложу в следующей информации.
Иные «по виду» необходимо располагать полукруглой выемкой на встречу вектору перемещения дверей кабины, а по-простому — они смотрят в сторону двери.
С одной стороны они ограничивают дверь, чтобы она не врезалась и не слетела с направляющих, а с другой стороны, чтобы двери закрывались. Предварительно продеваем в них короткие шурупы, чтобы они торчали из ограничителя на длину не более 3 мм.
Если вы вставили не те шурупы, можно жестко накосячить и повредить передний профиль на самом видном месте. Выход — ищем шурупчики подходящей длины.
Вкручиваем их в отверстия, которые находится на полукруглых профилях в углублении, где будут скользить ролики дверей.
Кстати, о скольжении. Вот Вам мой мега совет — смажьте ролики солидолом или другой густой качественной смазкой. В люкс-кабинах всегда есть смазка. Ваши двери всегда будут открываться с непринужденной легкостью.

Ппц, как важно:

Отверстия должны быть расположены синхронно на обоих профилях. Это можно проверить даже при помощи обычной рулетки.
Если китайцы просверлили иначе — пока ничего не делайте с этим. Потом, когда дело дойдет до установки дверей, я Вас сориентирую. Шуруповерт можно поставить на «единицу» или вообще лучше закрутить их отверткой.
Из-за этого косячка, который пропускает неопытный сборщик, слетают двери с душевой кабины.
А клиентам говориться следующее: — «Херовую кабину Вы купили, я не знаю в чем тут дело!»

Сборка стенок душевой кабины — ничего сложного, главное — терпение и аккуратность… .

Начинаем комплектовать стенки — ограждения душевой кабины. Обычно там находятся — лейка, держатель, зеркало, полка и т.д.
Самое главное правило для новичка — примеряем, думаем, закручиваем, не перетягиваем. Это правило всегда меня выручает, когда попадается незнакомая конфигурация душевой кабины.

Сборка центральной панели:

Собираем центральную панель, если она находится в разобранном состоянии. Катать квадратное не нужно = )

Очень важно разместить декоративную крышку, что на фото — правильно. Ориентируемся по картинкам, которые для нас вами заботливо изобразил народ одной очень многочисленной страны.

Ручки рычажного смесителя устанавливаются при помощи маленького крепежного болта под плоскую отвертку или еще есть вариант с маленьким шестигранником, который есть скорее всего в комплекте душевой кабины. Если нет у вас его — спасёт набор бит.

Сборка гидромассажа:

Обычно все запчасти от гидромассажного душа лежат перемотанные наглухо транспортировочными пакетами в центральной панели. Ну или в коробке.

Чтобы не накосячить, изначально находим единственную и неповторимую форсунку. У нее есть только входной штуцер, а в выходном нет отверстия
На фото форсунка от гидромассажа «конечная». Для того чтобы с первого раза собрать все правильно, если вы внимательно прочитали, чтобы смеситель и переключатель режимов были уже собраны правильно. Иначе потом будут проблемы с отображением режимов переключения функций душевой кабины.
Да, кстати, еще один мега совет — в процессе эксплуатации поменьше крутите его (обычно крутят дети), он очень часто ломается, потому что говно. Стоит самый простой очень дорого.
Пальцем показан нужный нам режим. Теперь зная какой вывод идет на гидромассаж, вы безошибочно все подключите правильно

На этом фото показано правильное расположение начальной и конечной форсунки гидромассажа душевой кабины.

Вставляем форсунку в отверстие и закручиваем гайку. Кстати, не халтурим, шайбы не забываем ставим, а то потом разболтается все на хер.

Ключом не обязательно тянуть, нужно крутить ручкой. После монтажа у Вас должно получится тоже самое, что и на картинке.

Важно:

Вонючий китайский шланг, чтобы хватило, необходимо в начале использовать на гидромассаж.
Затем на подключение обычной лейки.
В последнюю очередь соединяем тропический душ со смесителем.
А лучше вообще его поменять на наш российский кислородный.

Надеваем шланг на нужный штуцер и другой конец одеваем на штуцер начальной форсунки. Затем соединяем все форсунки по этому принципу. С соображений педагогики я повторюсь, важно экономить шланг и не делать запаса — может не хватить.
Главное, не допускайте очень крутых перегибов. Из-за этого косячка форсунки могут работать неодинаково.

Если получилось иначе, чем на фото — вызовите сантехника от греха подальше (шучу), перечитываем статью и переделываем как надо.

ПЕРЕЙТИ в Часть №2

Содержание статьи:

Покупка душевой кабины — 1 часть
Инструменты и материалы — 1 часть
Сборка душевого поддона — 1 часть
Установка экрана (фартука) — 1 часть
Сборка потолка душевой кабины — 1 часть
Сборка рамы для установки дверей душевой кабины — Вариант№1 — 1 часть
Сборка рамы для установки дверей душевой кабины — Вариант№2 — 1 часть
Сборка стенок душевой кабины — 1 часть
Сборка центральной панели — 1 часть
Сборка гидромассажа — 1 часть
Монтаж блока управления душевой кабины — 1 часть
Установка и закрепление центральной панели, задних стенок и дверной рамы на поддоне — 2 часть
Монтаж крыши душевой кабинки — 2 часть
Размещение полученной конструкции на душевом поддоне — 2 часть
Герметизация — 2 часть
Сборка и установка дверей — Вариант роликов №1 — 2 часть
Сборка и установка дверей — Вариант роликов №2 — 2 часть
Гидроиспытания — 2 часть
Лучшее видео рунета по установке кабин — 2 часть
Монтаж электрооборудования душевой кабины — 2 часть
Комментарии и вопросы — 1 часть 2 часть

Буду рад ответить в комментариях актуально!

Ольга

28 Июня 2020
07:49

Здравствуйте!
Огромное Вам спасибо за подробные информации, которые написаны понятно, доходчиво да ещё и с шутками, собираем душевую кабину Ниагара, ваши советы самое лучшее что мы нашли в интернете, много дельных советов

Мастеровой для Андрея

20 Марта 2020
11:08

Андрей, в поддоне на дне предусмотрен уклон. Сам же поддон нужно устанавливать всегда по уровню!!!
Если кабина нормального качества, то такой вариант невозможен. Можно заранее проверить, налив ведро воды.

Андрей

09 Марта 2020
23:16

Ни в одной инструкции нет того, что поддон ставится не по уровню, а с учетом уклона в сторону слива. И чтобы правильно подобрать уклон надо пользоваться водой, а не уровнем. Это если вы не сотни кабин собираете. Без учета уклона у вас в поддоне будет вечная лужа.

Мастеровой для Славы

09 Декабря 2019
08:25

Обычный, антибактериальный.

Слава

08 Декабря 2019
20:03

Какой нужен силикон для промазки между кабиной и стеной?

Яна

23 Октября 2019
18:57

А о монтаже задних стекол ничего не сказано, к сожалению. Но для общего сведения пригодится, спасибо. Кстати, заметила одну тенденцию, особенность: все схемы монтажа тех или иных бытовых конструкций придумывают явно сумасшедшие люди, т.к. обычному человеку разобраться в этих чертежах нереально. Например, кабины душевые «Тритон»: видео-инструкции с их официального сайта сделаны явно по-жульнически, потому как намеренно не показывают нюансы и тонкости сборки. А еще главная ошибка всех «мастеров» в том, что они не понимают разницы между «уметь собирать» и «уметь объяснить, как собирать».

Алексей

30 Июня 2019
19:19

Добрый день!

Не подскажите как качество душевой кабины Luxus T10? Имеет смысл покупать?

Андрей

12 Мая 2019
18:48

А нах там динамик ?

Садулло

12 Апреля 2019
20:14

Приветствую,на счёт установки Ниагара ng-7799 что можете сказать?

Ольга

11 Апреля 2019
03:18

Добрый день, помогите, засорился слив, не уходит вода. Не могу открыть слив, он закрывается нажатием, и нажатием открывается. И крутила, и тянула, никак…. Неужели разбирать сифон? И второй момент, после установки поддона (у нас высокий) внутренний угол ровно 90•, а внешние торцы отстают от кафеля на 1-1,5 см! Наклеили ленту, но все равно подтекает на внешних торцах и по стёклам которые не двигаются)))

Виктор

04 Февраля 2019
20:16

Добрый день. Если профиль местами не прилегает к поддону, прижимать верхней гайкой «насильно»?, или можно что-нибудь подложить в щель? видел в интернете, что запенивают

Николай

19 Января 2019
16:24

Прошу совета. Делаю стены ванной, ширина 120 см, двери 80. Кабина 90х90 см. Смогу ли я собрать внутри кабину или надо собрать снаружи, занести внутрь и затем заделать стену?

Евгений

20 Октября 2018
08:50

Прошу посоветовать что ставить сначала: каркас дверей или задние стенки (кабина угловая Экостиль 120х80)? Спасибо.

Мастеровой для Сергея

15 Октября 2018
12:23

Необходимо начинать с любого конца. Для упрощения операции с надеванием магнитной планки смажьте край стекла чтобы не после высыхания не оставит следы. Также не забывайте об правильном положении планок.
С уважением Александр.

Сергей

12 Октября 2018
08:18

Здравствуйте. Собираю кабину самостоятельно по вашей инструкции, все пока понятно, но есть проблема, на дверь не заходит магнитная планка, боюсь разбить стекло. Что делать?

Мастеровой для Анны

19 Сентября 2018
13:25

Центральная панель не может быть выше стенок, лишь в том случае когда в крышке есть специальная выемка. Скорее всего Вы неправильно собрали что-то или из магазина привезли такое.

Анна

13 Сентября 2018
18:22

Подскажите пожалуйста центральная панель может быть выше стенок или что то перепутали в магазине?

Сергей

13 Сентября 2018
15:01

Подскажите плиз где можно приобрести (магазины, сайты) полукруглый профиль. Такие комплектующие вообще отдельно продаются? Кабина Serena EW-3299G.

Дмитрий

29 Августа 2018
19:39

Как собрать ДК «Стандарт В3»-ДН3 узоры 90’90 п.круг средн.поддон

Павел

24 Августа 2018
08:21

Отличный гид по сборке душевых кабин ! Единственно, хочу добавить что настривать дверцы можно по лазерному уровню, либо по касанию к нижнему и верхнему стопору. Настраивается вращением эксцентриков на верхних роликах. У меня вроде получилось, хотя изначально хотел пересверливать отверстия крепежа ограничителей.

Антон

23 Августа 2018
12:58

Вот этим мне нравится фирма ам пм, у них понятные инструкции по сборке. Стекла вырезаны точно под стенки. Ничего не течет, хотя уже и прикупил силикона, а он оказался не нужен

Дима

09 Августа 2018
12:56

Подскажите, что дплать если стекла не влазит по высотп в боковые стойки

Мастеровой для Александра

15 Февраля 2018
13:20

Я думаю, что инструкция для кабины Аполло лучше подойдет. Так как кабинка премиум класса, лучше будет, если Вы обратитесь к профессиоальному сборщику в своем городе.

Александр

15 Февраля 2018
12:03

Здравствуйте! Подскажите пожалуйста порядок сборки душевой кабины Frank F-554-1. А также комплектность поставки данной кабины. Праживаю в Камчатском крае, кабину купил в интернет-магазине. Буду очень благодарен за помощь.

Мастеровой для Эльвиры

16 Января 2018
14:56

Да, наша инструкция подойдет почти ко всем кабинам

эльвира

14 Января 2018
07:29

Здравствуйте .Купили кабину ВМ 8862 р-р 170*75*215 а инструкции по сборке нет ,скажите сборка аналогичная той про которую вы описывали или есть разница?

Мастеровой

06 Января 2018
11:50

Всем пожалуйста!

Андрей

05 Января 2018
05:05

Спасибо!

Мастеровой

07 Ноября 2017
22:22

Виталий, написали, зайдите в часть 2

Виталий

07 Ноября 2017
21:23

Не показал как подключать воду , и на каком месте лучше сделать канализацию и подвод воды

Алексей

31 Октября 2017
11:19

Здравствуйте,меня интересует душевая кабина luxor-df402,а именно сборка центральной стойки и боковых панелей,скажите вставляется ли при сборке уплотнитель или все промазывается герметиком?

Мастеровой для Дмитрия

16 Октября 2017
18:18

Скорее всего нужно разобраться с местоположением каркаса. Вы наверное поставили вначале раму, а стенки решили на потом оставить?
1) Установите вначале стенки, скрепив их вместе.
2) Поставьте раму к стенкам и скрутите.
3) Найдите правильное положение на конструкции(если нет отверстий в поддоне)
Очень редко, но бывают случаи когда магазины привозят разносол: Рама от другой кабины или поддон не подходит, тогда звоните в магазин. Обычно они мняют!

Дмитрий

15 Октября 2017
12:18

Собрал раму из стоек, верхнего и нижнего полукруглого профиля. Поставил на поддон, а края рамы выступают на 1 см за край подона (т.е где сама стойка). В чем причина? Должно быть в ровень с краем поддона, чтобы скрепить боковую пластиковую панель.

Мастеровой для Алексея

25 Июля 2017
19:18

Герметик лучше не использовать, я обычно использую жидкое мыло или спец смазку на основе вазелина для канализационных труб. Герметик со временем потемнеет. Используете антибактериальный герметик, фирмы -Титан, KIM TEC Silicon 101E и другие.

Алексей

24 Июля 2017
07:05

Подскажите пожалуйста какой использовать герметик для установки стекла?

Екатерина

03 Апреля 2017
11:18

ВИКТОР

30 Марта 2017
14:25

Очень полезная и понятная консультация по сборке Большое Вам СПАСИБО 30марта 2017г

Александра

17 Марта 2017
06:22

Здравствуйте! Подскажите, пожалуйста, какой вес выдерживает глубокий акриловый поддон? По размерам-это полноценая ванна, в которой вполне можно двоим побарахтаться в душистой пене) В интернете видела неутешительную цифру в 150кг. А как же масса тяжеленных боковых зеркал, воды в наполненной ванной и, наконец, вес самого человека?
Заранее ОГРОМНОЕ СПАСИБО за ответ) Ваша инструкция-лучшая в интернете)))

Мастеровой для Юрий

02 Марта 2017
13:22

Вот вы же знаете ответ на вопрос… . Моя учительница по физике всегда говорила, что в каждом вопросе есть часть ответа.
На коробке бывают пишут, а бывает нет. Беспроигрышный вариант это информация в инструкции, которая лежит в внутри коробок.

Мастеровой для Асмика

02 Марта 2017
13:17

Вэдешка вам в помощь)))))))

Мастеровой

02 Марта 2017
13:13

Зравствуйте Рифа, извините за поздний ответ, работаю… .

Чтобы стекло легко залезло в паз, я смазываю уплотнитель канализационной смазкой. Вам можно использовать и жидкое мыло и вазелин. Главное потом промыть с чистящим средством, чтоб не становилось грязным в процессе эксплуатации. Стекло нужно вдавливать равномерно и придерживая. Давим вначале нижний угол, потом середину, а затем и вверх.

Стекло при перемещении, лучше держать двумя руками и торцом перпендикулярно по отношению к горизонту — ПОЖЕТ ЛОПНУТЬ!

Рифа

02 Марта 2017
07:40

не получается вставить боковое стекло с уплотнителем в профиль, никак не лезет, посоветуйте

Юрий

16 Февраля 2017
07:07

Здравствуйте! скажите как узнать марку душевой кабинки??Есть где то маркировка?

Сергуцио

13 Января 2017
22:56

И правда подробно и самое главное с юмором. Спасибо!

Асмик

29 Декабря 2016
08:15

Здравствуйте,
Могли бы вы мне посоветовать, как можно отлепить прилипший пластиковый стул внутри душевой кабины?
Спасибо.

Алексей

28 Декабря 2016
12:40

Спасибо огромное,все по полочкам и понятно.

Николай

09 Декабря 2016
14:19

Здраствуйте. Подскажите есть ли у Вас рекомендации по устоновке душевой Градо Ола 150?

Лиана

21 Ноября 2016
15:22

Люди пожалуйста помогите собрать душевую кабину дома простую модель 8140Size 900x900x1940mm поддон собрали а каркас двери не можем разобраться третьи сутки всякие резиночки вообще просим Вас помогите или адрес нета где такую модель можно увидеть

Елена

13 Ноября 2016
18:37

Муж выпил пиво, со мной не поделился. 2 выходных — установили по уровню уже собранный поддон. Думаем, как собрать раму… Очень занятный конструктор оказался. Каждую детальку приставляем методично к другим и по отверстиям пытаемся понять, что к чему крепить. Вспомнили начальную школу и железные конструкторы… Но там была деталировка!!!!! Спасибо, Ваша инструкция понятней, чем видео !

денис

13 Ноября 2016
15:52

возникла такая проблема , установили , но сама кабина пищит, и двери не закрыються плотно

Дмитрий

07 Ноября 2016
11:14

Здравствуйте. Установили душевую кабину, а при включении душа, шлаг который идет на разводку с гидромассажем при включении сильно раздувается. Вы пишете что можно поменять на кислородный, что это за шланг и как его выбрать! Спасибо

Наталья

12 Октября 2016
13:26

Здравствуйте!Мы приобрели душевую кабину Sansa 9900A,ваши инструкции по сборке подойдут для этой модели?

алекс

04 Октября 2016
07:13

Спасибо! Присоеденяюсь к могочисленным коментам

Никола

02 Июня 2016
19:26

Очень классная инструкция. Большое спасибо! Китайцам надо поучится как инструкции писать.

Мастеровой

24 Мая 2016
16:35

Не за что пользуйтесь, очень рад что помогает кому-то ))))

Александр

04 Мая 2016
12:24

спасибо ,буду смотреть еще,

Мастеровой

20 Апреля 2016
14:57

Не могу найти инструкцию по сборке душевой ниагара нг 209 — точно для такой не найдете! Я как мастер могу сказать одно — мы постоянно сталкиваемся с незнакомыми вариантами кабин, прогресс не стоит на месте. Помогает общий принцип, который подробно изложен тут.

Игорь

15 Апреля 2016
20:52

Всё ясно и понятно, если внимательно читать, большое спасибо. Ну а для тех кому непонятно — вызывайте сантехника или ищите другие сайты. Ещё раз большое спасибо.

Андрей

06 Марта 2016
07:44

Доброго времени суток! Не могу найти инструкцию по сборке душевой ниагара нг 209. С кабиной шла инструкция, но там всё общее и для моей душевой толком нет ничего. Может сталкивались с такой кабиной? Подскажите, пожалуйста, если вам не трудно!

виктория

19 Февраля 2016
20:06

добрый вечер,а чем крепить водопроводные трубы к стене и надо ли это?

Мастеровой

14 Февраля 2016
11:47

Виктория пена тут не поможет это точно, потому как она мягкая и промнётся. Думаю, что Ваш поддон не нуждается в усилении. Главное не бросать на пол тяжести типа молотка или гири)

виктория

14 Февраля 2016
11:41

добрый день а у меня ещё такой вопрос а нужно чем то усиливать дно чтобы поддон не лопнул при эксплуатации?например монтажной пеной после установки.

Мастеровой

13 Февраля 2016
15:31

Уважаемая Виктория, низкий поддон ставиться аналогично высокому. 1) необходимо отрегулировать горизонтальный уровень путем отворачивания или заворачивания ножек в раму. 2) Обязательно проверьте уровень канализации, чтоб он был хотя бы в одной плоскости с отверстием сифона. Регулировать нужно ставя поддон на место, так как в низких подоннах зачастую нет фартука, то это трудно и очень муторно делать, задвигая и выдвигая поддон. Будьте осторожны при регулировке положения ножек через технологическое отверстие сзади., можно пораниться.

виктория

13 Февраля 2016
15:19

добрый день мне хотелось бы узнать как установить низкий поддон модели SLD-2551

Мастеровой

05 Февраля 2016
18:50

Леха, если некачественные стальные китайские хомуты, то заменитель на автомобильные, как я уже писал выше. Если вдруг шланг дал течь (бывает, если давление выше 5 атмосфер), то можно заменить русским кислородным.

лёха

05 Февраля 2016
18:37

собрал методом тыка вроде норм ,пугают хомуты ,запуск покажет

Анатолий

23 Января 2016
10:10

Добрый вечер! Хотелось бы прочитать ваш комментарий по замене пришедших в негодность роликов,если профиль дуги С-образный и колеса не входят.

Мастеровой

08 Сентября 2015
07:10

Владимир, всегда пожалуйста!

Владимир

07 Сентября 2015
18:38

Спасибо за инструкцию, по китайской было бы не собрать.

Мастеровой

11 Августа 2015
21:27

Уважаемый Ильгиз, у нас очень много воруют — и фото, и изображений, и статей. Это жутко бесит и поэтому мы закрыли возможность копирования. Распечатать можно и с сайта — зайдите в настройки браузера и кликните на «печать». В настройках можно уменьшить поля внести прочие изменения, что уменьшит количество страниц.

Мастеровой

06 Августа 2015
17:20

Согласен, еб…. китайцы ))))))))))))))

Ильгиз

06 Августа 2015
08:36

Добрый день. Инструкция очень хорошо и понятно написана. Для самостоятельной сборки надо распечатать на бумаге, т.к. на доме нет инета и смотреть не могу. Просьба сообщить где можно скачать. Спасибо большое.

ever

18 Июля 2015
22:04

деревянный каркас вообще не понадобился, я не знаю для чего его сделали. По ободу поддона куча деревяшек, но я ни один шуруп не вкрутил в них, на стенках есть отверстия для крепления к поддону, но ни одно отверстие не соответствует дереву. Китайцы еп

ever

18 Июля 2015
22:00

Абдула, у меня были отверстия в профиле, но с одной стороны, почему-то. Кабинка почти как в инструции, но 180х80, и детали почти такие же, кроме крепежей стекол. Я вообще не стал крепить раму профильную к поддону, отверстия не подходили к крепежам рамы, и сама рама не соответствовала крепежам поддона. Можно было конечно еще просверлить, но я так собрал, когда всю конструкцию поставил, все встало на места и конструкция стала устойчивой. Я так понял придавило сверху кабиной и поддон без этих крепежей стал устойчив

ever

18 Июля 2015
21:48

Спасибо большое за инструкцию, реально помогла собрать мою китайку, некоторые моменты сам понял, но без вашей инструкции не разобрался бы до конца, спс

Мастеровой

17 Июля 2015
01:08

Абдула, неоходимо правильно разместить стенки кабины на поддоне ….И вкрутить шурупы в акрил или просверлить тонюсиньким сверлом отверстие, а ЗАТЕМ вкрутить Если Вы посмотрите с низу есть деревяный каркас по периметру, главное не толстый шуруп вкручивайте.

Александр Мастеровой

12 Июля 2015
11:44

Если есть бортик, который препядствует воде, то не нужно ))

Абдулла

28 Июня 2015
14:07

на поддоне нет отверстий для закручивания шурупов что делать?

алексей

28 Июня 2015
08:00

нужно ли силиконить под угловым профилем спереди?

Александр

19 Июня 2015
20:46

Блин, конечно можно, только надо было позвонить

Марина

15 Мая 2015
19:14

Добрый вечер, а можно ли вас пригласить на сборку и сколько это будет стоить, сами несправляемся. Екатеринбург
Или может поделитесь, как вставить стекла в профиль ,там пластиковый уплотнитель надевается на стекло, а потом его как-то нужно впихнуть в профиль.
Спасибо

Мастеровой

23 Марта 2015
16:16

Недавно дополнил инфой, СПАСИБО)))))))

Владимир

05 Февраля 2015
17:39

спасибо за доходчивую инструкцию и профессиональные подсказки

Мастеровой

04 Февраля 2015
17:59

Собрал китайскую душкабину. Большой зазор между боковой неподвижной стенкой и дверкой. (больше 3см). Как уменьшить, чтобы не подтекала вода? — Здесь помогут реснички , которые вы купите в магазине . У нас я нашел запросив у ГУгла- Запчасти комплектующие к душевым кабинам купить .Видимо комплектность в Вашей кабине обычная . Недавно приехали в Березовск начали собирать , а там в итоге китайцы забросили не те полукруглые профиля.Необходимо 100 см , а они 90. Теперь вот ждем когда «Евросантехник» подвезет необходимые сотые

Мастеровой

02 Февраля 2015
19:37

Леонид

01 Февраля 2015
14:32

Увы по подключению электрики ничего нет.
В схеме нарисован 1 провод от адаптера, а фактически два. Второй короткий
(дл.10см.) зелёного цвета с наконечником на конце.

Леонид

29 Января 2015
07:43

Собрал китайскую душкабину. Большой зазор между боковой неподвижной стенкой и дверкой. (больше 3см). Как уменьшить, чтобы не подтекала вода?

Александр

22 Января 2015
10:45

Спасибо всем я очень радуюсь , к. огда читаю отзывы

Блок питания -Попов саня на больничном

22 Января 2015
10:35

Блок питания для чудной китайской кабины , лучше класть на крышу _ТАК НАМНОГО БЕЗОПАСНЕЙ.Ведь электричество . Вот лично я , Никогда иначе не делал .

Мастеровой

22 Января 2015
10:25

Шланги необходимо крепить на хорошие автомобильные хомуты , Шланг Подрезаем , если позволяет длинна отрезаем Старый кусок , одеваем хомут , греем зажигалкой если шланги дубовые .Обращайтесь , Сейчас на больничном дома сижу помогу чем смогу ( Мыслями )

Сергей

28 Декабря 2014
02:21

Большое спасибо, все получилось как нельзя лучше. Собрал и все работает, ура!!!

cтепан

28 Ноября 2014
00:35

срывает шланги с хомутами сзади панели.Как лучше закрепить шланги.

Дарья

21 Ноября 2014
20:02

как включить декоративную подсветку????

ВИКТОР

11 Октября 2014
19:08

БОЛЬШОЕ СПАСИБО ЗА ВАШУ ИНСТРУКЦИЮ ПО СБОРКЕ.

Алекс попов

27 Сентября 2014
12:55

Очень рад , что все вам пригодилось , мною движет жажда тщеславия и я хочу мутить видео блог на ютубе — покажу класс псевдо сантехникам , ударю так сказать , по разгильдяйству и некомпетентности

Александр попов

27 Сентября 2014
12:50

Так все замечательно , главное с умом подойти к делу и продумать все скользкие моменты ….

Алексей

27 Сентября 2014
12:42

Я крепил блок питания к стене в угол.Так же поставил двойную розетку и подключил блок питания и удлинитель для стиралки.Розетку всю засиликонил.

Владимир

27 Августа 2014
17:17

Блок питание. все же куда ставить?

Евгений

28 Июля 2014
22:41

Тысячу благодарностей, читал и собирал. Если б не эта инструкция — вряд ли получилось. Спасибо!!!

серега

28 Июля 2014
18:56

спасибо! на днях попробую свою собрать,вместо пива,возьму 0,25 водки)))

Сергей

21 Июля 2014
19:48

Собрал, один, с отверткой, спасибо огроменное, соблюдал все пункты, включая пиво. Остались восемь блестящих пластиковых штук, типа скоб, куда их присандалить — ума не приложу (может к передним неподвижным стеклам?). Но в целом вроде все держится. Из Сызрани.

Ирина

15 Июля 2014
20:43

Спасибо,Вы нас выручили а то с китайской инструкцией нам не разобраться. Ещё раз огромное спасибо за информацию.

Алексей

13 Июля 2014
18:58

скажите пожалуйста куда устанавливается блок питания 220V?

Мастеровой

11 Июля 2014
18:44

Всегда пожалуйста! Надеемся, что вы не из Екатеринбурга =)

Ильгиз

11 Июля 2014
17:43

Благодаря вашим инструкциям по сборке душевой кабины, я собрал сам, тем самым сэкономив 2000-2500, не пришлось вызывать мастера.

Елена

06 Июля 2014
10:11

Лучшая инструкция, которую я нашла)) Спасибо!!!

Александр

24 Июня 2014
22:28

мне нужна инструкция по зборке душевой кабинки EVO2011(170*90) помогите пожалусто

Ирина

17 Июня 2014
08:35

У меня при сборке душевой кабины Niagara 504 остались черные резиновые лапки( 6 шт.), подскажите,куда их надо поставить

Александр

26 Апреля 2014
09:20

Сгорела лампа освещения в душевой кабине 150х150см. Как заменить? Что открутить? И хочется помыть лейку трипического душа (на потолке), как это сделать? Освещение и лейка душа в однос комплекте находится. Буду благодарен дельному совету. Спасибо.)

Андрей

23 Апреля 2014
21:21

Хороший сайт,полезный.За эту инструкцию отдельное спасибо!Никакой лишней воды и манипуляций!Собираю сейчас точно такую же кабину как на картинке=)Пока всё сходиться.Ещё раз большое человеческое спасибо.Удачи!

мастер

14 Марта 2014
17:06

Украинцы как вы там поживаете? Из-за информационных воин нет доступной инфы в интернете .

Мастеровой

11 Февраля 2014
06:19

Откручивается шланг, который питает душ, откручивается сам тропический душ (нужно открутить пластиковую гайку против часовой стрелки). Снимаете тропический душ и едете с ним в магазин, где продаются комплектующие для душевых кабин. Можете попробовать его починить — проклеить душ суперклеем. Ставится все на место в обратном порядке. Полдюймовую прокладку на шланге лучше сразу заменить на новую.

Ильдус

10 Февраля 2014
21:30

подскажите пож-та как снять тропический душ он протекает между пластмаской с дырочками и ободком блестящим при сильном напоре воды один край выдавливает

мастер -алекс попов

09 Февраля 2014
17:57

Лампочку скорее всего придётся вытащить , она вытаскивается надавливанием руки во внешнюю сторону . Со снятой лампой надо ехать в магазин и покупать . Магазины ищем в интернете , бесспорно Гугл .

Антон

08 Февраля 2014
17:12

Не подскажете,как поменять лампочку в данной кабинке ?

мастер.

03 Февраля 2014
21:00

Если вы поделитесь в вк или твитните , буду очень благодарен , к примеру моя инструкция по замене сифона в гугле на 30месте , хотя она лучше в миллион раз чем те , что в топе , о Яндекс вообще молчу -ленивая скотина .

мастер

03 Февраля 2014
20:52

Погодите, может и все хватает , все потом станет ясно когда соберете ., скоро мы хотим еще дополнить до каждого болтика и гайки -это будет мега инструкция .

Андрей

03 Февраля 2014
10:36

Спасибо большое. После прочтения данной инструкции выяснил, что у меня недоукомплектованный конструктор. Буду бадацца с продавцами.

Александр

18 Января 2014
14:19

Самая подробная инструкция,которую я смог найти в сети.БОЛЬШОЕ СПАСИБО!!!!

вячеслав

09 Января 2014
00:51

супер

Александр

29 Декабря 2013
07:09

Без главного можно обойтись, а вот без мелочей нет. Молодец, что не поленились осветить эти моменты. Ваши инструкции — это лучшее, что мне удалось нарыть в Сети.

Леонид

17 Декабря 2013
14:35

Большое спасибо за информацию. Собираюсь ставить кабинку, многие вопросы сняты теперь

геннадий

16 Октября 2013
08:22

Спасибо ребята помогла

Источник
