Eachine e520s инструкция на русском

Квадрокоптер Eachine E520S FPV GPS

— складной и очень функциональный квадрокоптер с передачей видео с камеры на мобильные устройства Apple и Android. Модель подходит для полётов на улице а также в просторных помещениях.

Установленная на квадрокоптере 4K камера может записывать видео на карту памяти или смартфон и одновременно транслировать картинку на экран смартфона в прямом эфире.

Квадрокоптер E520S летает вверх-вниз, вперед-назад, поворачивается влево и вправо, летает боком, самостоятельно удерживает свою позицию с помощью GPS а также возвращается в точкe взлета.

Модель самостоятельно удерживает высоту полета по барометру.

При разрядке аккумулятора, модель предупреждает морганием светодиодного индикатора на квадрокоптере а также пульт управления издает звуковой сигнал. Также уровень заряда батареи и другую важную информацию можно увидеть в приложении. Необходимо как можно быстрее произвести посадку и заменить батарею. При достижении критического уровня заряда аккумулятора, модель произведет принудительную посадку.

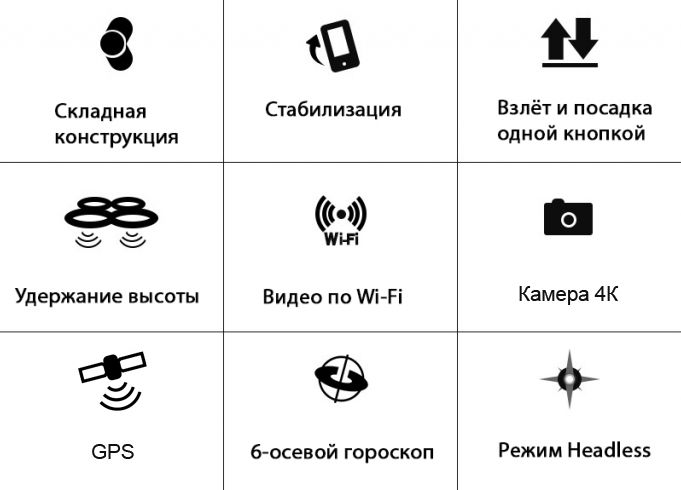

Особенности модели:

— Полет по спутникам GPS;

— Мигающие светодиоды;

— 6-осевой гироскоп стабилизирует квадрокоптер;

— Режим удержания высоты;

— Автоматический возврат в точку взлета нажатием одной кнопки;

— Режим «Без Направления» (Headless Mode) — упрощает управление квадрокоптером. Отменяет привязку управления к направлению носа коптера;

— Видеокамера 4K;

— Поддержка карты памяти MicroSD до 32Gb;

— 3 режима скорости, делают полет спокойным или более захватывающим;

— Интеллектуальные режимы полета: Орбита, Следуй за мной, Полет по точкам;

— Трансляция видео на мобильное устройство через Wi-Fi;

— Бесплатное приложение Eachine GPS для Apple и Android;

— Полет по точкам;

Технические характеристики:

— Камера: 4K;

— Гироскоп: есть, 6-осевой;

— Дальность управления: до 300 м (прямая видимость, без помех);

— Время полета: до 15 мин.;

— Время зарядки: 60-180 мин. (зависит от мощности источника);

— Аккумулятор: 7,4В, 1200мАч, Li-Po, вес 60 гр.;

— Видео при записи на смартфон: 3840*2160, 16 кад/сек;

— Фото при записи на смартфон: 3840*2160 пикселей;

— Видео и фото при записи на карту памяти: 2560*1440 пикселей;

— Вес квадрокоптера: 240 гр;

— Размер квадрокоптера в сложенном виде: 160 x 105 x 75 мм (ДxШxВ);

— Размер квадрокоптера в разложенном виде, без пропеллеров: 240 x 200 x 75 мм (ДxШxВ);

— Диаметр пропеллеров: 159 мм;

— Диагональ, от мотора до мотора: 275 мм;

— Размер коробки: 290 х 195 х 90 мм.

Комплект поставки:

1. Квадрокоптер Eachine E520S со встроенной камерой 4К;

2. Аккумуляторная полетная батарея — 3 шт;

3. Запасные пропеллеры — 2 шт;

4. Пульт управления с держателем для смартфона;

5. Защита пропеллеров;

6. USB кабель для зарядки;

7. Отвертка;

8. Инструкция;

9. Коробка с ручкой для переноски.

Нужно докупить:

— Батарейки АAА для пульта управления — 4 шт.

Приложение:

Eachine GPS для Android	Eachine GPS для iOS

Запуск модели:

1. Разложите лучи квадрокоптера, сначала передние потом задние. Вставьте аккумулятор до щелчка. Если вы новичок, или есть риск препятствования вращению пропеллеров при приземлении, например из-за травы, установите защиту пропеллеров на лучи.

2. Поместите коптер на ровную, свободную от препятствий поверхность.

3. Вставьте 4 батарейки ААА в пульт управления.

4. Включите питание квадрокоптера долгим нажатием на кнопку на крышке корпуса. Лампочки на задних лучах начнут часто моргать (2 раза в секунду). Не шевелите дрон после включения 5-10 секунд.

5. Включите питание пульта управления. Раздастся сигнал одинарный, потом двойной.

6. Выполните калибровку компаса вдали от магнитных предметов. Для этого нажмите на пульте на кнопку находящуюся над левым стиком газа (кнопка N со стрелкой). Пульт издаст одинарный сигнал, лампочки на задних лучах начнут моргать реже (1 раз в секунду). Поднимите коптер на высоту приблизительно 1,5 метра и прокрутите его сделав 3 оборота в горизонтальной плоскости против часовой стрелки. Коптер издаст сигнал, лампочки на задних лучах начнут непрерывно гореть. Поставьте коптер вертикально, камерой вверх, и прокрутите в таком положении сделав 3 оборота в вертикальной плоскости по часовой стрелке. Коптер издаст сигнал и лампочки на задних лучах начнут часто моргать (2 раза в секунду).

7. Поставьте квадрокоптер на ровную свободную от препятствий и высокой травы площадку и дождитесь пока модель поймает минимум 7 спутников для записи координат точки взлета.

8. Разведите оба стика пульта вниз и в стороны, запустятся моторы. Для взлета перемещайте левый стик газа вверх. Также можно произвести взлет, нажав кнопку автовзлета, после запуска моторов.

9. Для посадки выберите подходящую площадку, свободную от травы и прочих препятствий. После касания поверхности, опустите левый стик (газ) до упора вниз и держите его в таком положении до отключения моторов.

Подключение смартфона:

1. Установите приложение Eachine GPS на ваш смартфон;

2. После включения, квадрокоптер создаст свою Wi-Fi сеть, к которой нужно подключить смартфон;

2. Включите Wi-Fi на вашем смартфоне и обновите список доступных сетей;

3. Найдите сеть WiFi-4k-GPS-520-XXXXXX и подключитесь к ней;

4. Откройте приложение Eachine GPS и нажмите кнопку Play.

Для подключения квадрокоптера, от смартфона НЕ требуется поддержка сетей сотовой связи 5-го поколения (5G). Если на коробке вашего комплекта есть аббревиатура 5G, это значит что квадрокоптер создает Wi-Fi сеть на частоте 5ГГц (802.11ac). Все современные телефоны поддерживают соединение как на частоте 5ГГц, так и на стандартных 2,4 ГГц.

Автоматический возврат квадрокоптера E520S на точку взлета:

Если квадрокоптер в полете принимает уверенный сигнал со спутников (7 и более), он может вернуться в записанную при взлете точку при наступлении следующих событий:

1. Нажата кнопка возврата на пульте управления (H);

2. Потерян сигнал пульта управления;

3. Низкий заряд батареи. При снижении заряда до 30%, дрон начнет автоматический возврат к точке взлета. Долетев до необходимого места, он зависнет над точкой и будет ждать дальнейших команд. При наступлении заряда 10-15%, дрон начнет автоматическое снижение. Корректируйте при необходимости горизонтальное положение дрона.

В процессе автоматического возврата, можно корректировать движения по горизонтали, стиками пульта управления.

Режим полета по орбите:

1. После взлета, наберите высоту 20 или более метров;

2. Нажмите на кнопку Orbit Mode (дальняя верхняя кнопка с правой стороны, O).

3. Квадрокоптер развернется на 180 градусов, отлетит немного обратно, опять развернется и будет ждать ваших команд.

4. Далее, отклоните и удерживайте правый стик пульта влево или вправо, коптер начнет движение в противоположную отклонению сторону. Чем дольше вы держите стик, тем с большей скоростью будет вращение. Максимально 2,5 м/с.

5. Отколните правый стик вперед для увеличения и назад для уменьшения радиуса движения. Максимальный радиус около 20, минимальный около 5 метров.

6. Нажмите на кнопку Orbit Mode еще раз для выхода из режима.

Режим полета по точкам:

1. Для Android платформы, запустите Google карты в фоновом режиме;

2. Дрон должен принимать сигнал минимум с 7-ми спутников.

3. Нажмите кнопку Шестеренка в верхнем правом углу. В меню Param задайте высоту точек по умолчанию. Высота задается в футах (ft). Приблизительно 3 ft равно 1 метру. Задайте также скорость полета между точками в милях в час (Speed of Waypoint), время остановки в каждой точке в секундах (Maximum stay time…) и радиус зоны возможного построения маршрута (Maximum radius of waypoint).

4. В приложении нажмите на верхнюю иконку с изображением квадрокоптера на левом столбце кнопок. В раскрывшемся списке выберите WayPoint.

5. Справа откроются дополнительные кнопки. Нажмите на кнопку с карандашом. Выберите самую левую кнопку из открывшихся.

6. Проведите по экрану пальцем и нарисуйте маршрут полета. Точки расставятся автоматически.

7. Для удаления маршрута/точек используйте кнопку с корзиной.

8. Для загрузки маршрута в дрон и старта выполнения задания, нажмите кнопку со стрелкой вверх.

Для увеличения скорости модели, нажмите ближнюю верхнюю кнопку с правой стороны пульта (с изображением спидометра). При нажатии вы услышите звуковые сигналы. Один сигнал — медленно. Два сигнала — средне. Три сигнала — быстро.

Для отключения моторов, после приземления разведите стики вниз и в стороны или опустите левый стик (газа) до упора вниз и удерживайте около 5 сек. Для экстренной остановки моторов, нажмите и удерживайте красную кнопку Stop, расположенную над правым стиком. Внимание! При приземлении в траву или в ситуации когда пропеллерам что-то мешает вращаться, необходимо как можно быстрее выключить моторы. Выключение моторов в полете, может привести к падению модели.

Подготовка MicroSD карты для записи видео с камеры:

1. Отформатировать карту стандартным средством Windows с параметрами: FAT32, размер кластера — 64Кб, снять галку с параметра «Быстрое»;

2. После завершения форматирования в корне флешки создать 3 папки: «Photo», «tmp», «Video»;

3. Вставить карту в коптер;

4. Включить квадрокоптер и пульт;

5. Подключить смартфон к Wi-Fi сети квадрокоптера и включить приложение;

6. Включить запись видео из приложения. Последующий старт/стоп записи видео можно производить с пульта управления.

Зарядка аккумулятора:

1. Для зарядки аккумулятора, его необходимо извлечь из квадрокоптера.

2. Подсоедините MicroUSB кабель идущий в комплекте, к любому источнику питания с USB разъемом.

3. Подсоедините другой конец кабеля к боковому разъему MicroUSB на аккумуляторе.

4. В процессе зарядки, на аккумуляторе будет гореть красная и моргать синяя лампочки.

5. По завершению зарядки красная лампочка погаснет и будет гореть только синяя.

Время зарядки: 60-180 мин., в зависимости от мощности источника питания (рекомендуется 1-2 Ампера).

Не заряжайте аккумулятор токами свыше 3-4А.

Калибровка гироскопа E520S:

Гироскоп откалиброван на заводе и обычно не требует повторной калибровки долгое время.

Для проведения процедуры:

1. Установите дрон на ровную поверхность.

2. Включите дрон, затем пульт. Дождитесь синхронизации.

3. Отклоните оба стика одновременно в нижние правые углы (под 45°).

4. На дроне начнут моргать световые индикаторы. Происходит процесс калибровки.

5. По завершении процесса, световые индикаторы будут гореть постоянно.

Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie

Всем привет! Сегодня хочу поделиться мнением про новый квадрокоптер Eachine E520S, в котором есть GPS и камера на борту. Камера по заявлением производителя снимает в 4К и конечно же мы с вами это проверим. Плюс ко всему нам обещают полетное время в районе 16 минут. Есть в этой модели и режим Следуй за мной, Headless и Облет точки интереса.

Квадрокоптер добрался до меня потрепанным. Кого в этом винить: почту или продавца? Я склонен к тому, что продавец мог бы защитить посылку и слоем полиэтилена с воздухом и с ним бы ничего не случилось. На коробке изображен сам квадрокоптер и небольшие технические характеристики. На одной из сторон указано разрешение камеры 4К и наличие wi-fi 5.8ГГц.

Внутри квадрокоптер находится в небольшом контейнере с прозрачной крышкой.

Комплектация

• аппаратура управления
• инструкция
• защита винтов
• отвертка
• кабель для зарядки micro usb
• 2 запасных пропеллера
• квадрокоптер

Русского языка в инструкции к квадрокоптеру нет, но владея беглым знанием английского языка, разобраться можно без проблем. Встречаются в инструкции и цветные картинки.

 Как я уже отметил выше, этот квадрокоптерс с камерой с Aliexpress в комплекте имеет 2 аккумулятора. На странице у продавца можно выбрать и с одним аккумулятором. Перед нами двухбаночный аккумулятор емкостью 1200мАч и с разъемом micro sub для зарядки. Очень удобно для зарядки в поле после полетов. Обещают полетное время от одной зарядки 16 минут.

Аппаратура управления квадрокоптером имеет выдвигающееся крепление для телефона, чтобы через его экран видеть, куда летит квадрокоптер, а так же для включения особых режимов полета и настроек высоты и радиуса полета. Сверху у аппаратуры управления есть две антенны, а в торце находятся кнопки включения видео записи и фото, увеличение скорости полета и полет по кругу. Над левым стиком находится кнопка калибровки компаса, далее идет Возврат домой, режим Headless(управление квадрокоптером независимо от того, где у него перед или зад), кнопка приземления и рядом взлета, а над правым стиком остановка моторов.

Еще одна особенность этого квадрокоптера с Алиэкспресс — это возможность складывать лучи, что позволяет сэкономить место при транспортировке.

Сам квадрокоптер черного цвета и поверхность пластика матовая. Сверху находится кнопка включения, а ближе к хвосту имеется надпись GPS.

Под передней частью квадрокоптера размещена камера. Стабилизации здесь нет, как и нет возможности ее повернуть.

Над камерой расположены два белых светодиода, которые отлично видны даже в солнечную погоду.

На задних двух моторах имеется синяя светодиодная подсветка. Снизу корпус имеет вентиляционные отверстия для охлаждения начинки, а ближе к голове находится слот для micro sd карты памяти и антенны.

Для смартфона есть приложение, которое устанавливается по QR-коду из инструкции. Только через приложение можно активировать режим Следуй за мной и Облет точку интереса. И еще есть такой режим как Полет по точкам, которые вы устанавливаете на карте. В приложении отображается дистанция и высота, количество спутников, уровень заряда аккумулятора, можно сделать фото или включить видео запись.

Купить квадрокоптер Eachine E520S можно здесь

Полет квадрокоптера Eachine E520s и съемку с камеры можно посмотреть в видео в начале обзора. От себя отмечу, что камера заявленные 4К не выдает. Для полетов картинки достаточно, чтобы видеть обстановку перед собой. На 80-100 метрах начинаются пропуски кадров, ну а максимальное расстояние около 200 метров. Полетное время квадрокоптера в зависимости от скорости заявлено до 16 минут. У меня на третьем самом быстром режиме без записи видео полета  квадрокоптер летал 14-15 минут, но защиту винтов я не использовал. GPS сигнал квадрокоптер держит стабильно и возвращается в точку в воздухе, когда ты его толкаешь. При разряженном аккумуляторе квадрокоптер высоко взлетает и начинает двигаться в сторону первоначального взлета, а затем начинает медленно снижаться. Погрешность между взлетом и приземлением у меня составила около 1-1.5 метра.

В качестве итога могу сказать, что художественную видео картинку с этого квадрокоптера вы не получите, поэтому смело берите комплект из камеры в 720р и побольше аккумуляторов и вперед рассекать воздух.

Видеообзор полета квадрокоптера Eachine E520S и видео с камеры можно посмотреть ниже

Сейчас на главной

Новости

Публикации

В статье разберем квадрокоптер Eachine e520s, это недорогая складная модель с GPS-модулем, возможностью выбора камеры и режима работы Wi-Fi. Полетное время составляет 14-17 минут, кроме того квадрокоптер умеет выполнять интеллектуальные команды «Следуй за мной», «Headless» и «Облет точки» и другие. Давайте познакомимся со всем этим более подробно.

Презентация

Модификации

Дрон возможно приобрести с камерами, работающими в режимах:

1. 720р/2,4G Wi-Fi;
2. 1080р/2,4G Wi-Fi;
3. 1080р/5,8G Wi-Fi;
4. 4К HD/5,8G Wi-Fi.

Кроме того покупатель может выбрать диапазон работы Wi-Fi – 2,4G или 5,8G.

Сборка

В собранном виде квадрокоптер e520s имеет габариты 11х15х7,5 см, достигается это за счет применения в конструкции складных лучей. Дополнительно для начинающих пилотов предусмотрена защита, которая устанавливается достаточно быстро и предохраняет от повреждения винты и двигатель.

Корпус изготовлен из пластика с резиновым напылением, что предотвращает образование отпечатков пальцев, но с пылью бороться не в состоянии. В целом корпус изготовлен на твердую четверку – все винты докручены, ничего не болтается, люфты отсутствуют.

Лучи разворачиваются в рабочее положение легко, внутри них расположены упоры, которые фиксируют лучи в развернутом состоянии достаточно надежно. Вся процедура занимает минимум времени.

Фото дрона

Винты и моторы

В Eachine e520s GPS используются обычные щеточные моторы типа Brushed Coreless, размером 8х23 мм. Установлены в ножках модели, для передачи крутящего момента используется гипоидная передача, то есть мотор располагается горизонтально по отношению к вертикальному валу с винтом.

Конструкция получилась шумной, но тяговитой. Мощности двигателей хватает, для того чтобы обеспечить маневренность устройства. В редукторах применены надежные бронзовые шестерни, рабочий ресурс у которых больше, чем у пластиковых аналогов.

Винты изготовлены из мягкого пластика, что обеспечивает их сохранность при падениях. Выглядят красиво, складываются и раскладываются без закусываний, на поверхности не остается царапин.

Аккумулятор

В стандартной комплектации используется двух баночный литий-полимерный аккумулятор с напряжением 7,4 вольт, емкостью 1200 мАч. Разъем для зарядки располагается прямо на АКБ, что удобно. Данной емкости хватает примерно на 16 минут полетного времени. Кратковременная токоотдача может превышать емкость в 25 раз, что соответствует току в 30 ампер. Лучше сразу купить у производителя еще два АКБ для длительных полетов. Время зарядки при токе 1А составляет порядка двух часов.

Зарядное устройство

Поставляется дрон с кабелем формата micro USB.

FPV

Для начинающих пилотов поясняем, что FPV-система (в переводе «вид от первого лица») позволяет вам видеть на экране смартфона ту картинку, которую записывает камера квадрокоптера.

Smart режимы

1. Режим Follow me – в переводе «следуй за мной». При активации дрон разворачивает камеру и летит за вами. Автоматике необходимо несколько секунд, поэтому запаситесь терпением.
2. Второй режим «точка интереса». На экране смартфона выставляется интересующая точка и дрон летает вокруг объекта.
3. Облет по точкам. На карте необходимо указать точки, по которым должен пролететь дрон, после чего он возвращается на базу. Тут надо рассчитать время с таким условием, чтобы зарядки АКБ хватило на все время облета.
4. Возврат домой.
5. Безголовый режим или Headless mode.
6. Автопосадка и автовзлет.

Варианты управления

Пульт

Управление осуществляется с помощью пульта или через программу установленную на смартфон. На пульте расположены 6 кнопок и 2 джойстика, их назначение описано в инструкции. Экра на передатчике нет, в отличие от конкурента Beast SG906. Сбоку на каждой из сторон расположены еще по две кнопки. В нижней части пульта предусмотрен выдвижной фиксатор для смартфона. Телефон фиксируется надежно, случайно не выпадет. Питание осуществляется от четырех батареек размера ААА.

При отключении пульта или потере сигнала управления квадрокоптер возвращается на место взлета, ориентируясь по GPS сигналам спутников.

Приложение LW FPV

Тут важно отметить, что если вы приобрели версию устройства, которая работает в диапазоне 5,8G, то смартфон должен поддерживать протокол 802.11ас и уметь работать на этом диапазоне. Если у вас старая модель телефона выбирайте версию, которая работает в диапазоне 2,4G, это позволит выполнить сопряжение телефона и квадрокоптера.

Приложение скачивается по QR-коду с инструкции или с сайта производителя, называется LW FPV. Активация интеллектуальных режимов возможна только при управлении с приложения. Вы будите дополнительно видеть дистанцию до дрона, его высоту полета, количество спутников, уровень заряда АКБ. Можно включить видеозапись или сделать скрин с камеры.

Камера

Камера жестко закреплена к корпусу, дополнительных механизмов, которые обеспечивали бы ее поворот не предусмотрено. Фиксируется она с помощью пластиковых ручек. Для того, чтобы записать видео нужного объекта или изменить ракурс камеры необходимо выполнить поворот устройства в воздухе, лучше всего это осуществлять в режиме FPV.

Модель камеры зависит от модификации, выбранной при покупке летательного аппарата: 720р, 1080р, 4К. FOV: 120 °. Уверенная передача сигнала на открытой территории составляет порядка 150-200 метров.

1. 720P -фото/видео: 1280х720;
2. 1080P -фото: 1920х1088, видео: 1280х720 ;
3. 1080P -фото: 1920х1088, видео: 1920х1080 ;
4. 4K- фото/видео: 2560*х1440.

Фото камерой 1080P

Тест камеры

Первый полет

Для управления дроном выбирается только один  из режимов управления – либо через экран смартфона виртуальными джойстиками, либо с помощью пульта физически.

Для начала работы нужно согласовать устройство с пультом управления. Осуществляется это путем удержания кнопки включения, пока не замигают индикаторы на задних лучах. После этого включим пульт. Синхронизация успешно завершается, когда светодиоды поочередно начинают медленно мигать.

Важно! После синхронизации выполнить калибровку гироскопа, а затем компаса. Рекомендуем перед каждым вылетом калибровать компас, чтобы не возникали сложности с навигацией летательного аппарата в воздухе.

Калибровка гироскопа – поставить дрон горизонтально, включить питание, включить пульт. Ставим оба джойстика в правый нижний угол, на дроне замигает подсветка, пульт выдаст звуковое оповещение, что подтверждает завершение настройки.

Калибровка компаса – нажать кнопку под номером 4, далее выполняем два этапа. Первый – горизонтальная настройка – дрон поднимается на метр от земли и проворачивается против часовой стрелки три раза. По завершению процесса задняя подсветка перестанет мигать, выдается звуковое оповещение.

Для вертикальной калибровки дрон так же проворачивается три раза против часовой стрелки, только его нужно повернуть на 90 градусов (разместить камерой вверх).

Характеристики

Основные характеристики и преимущества квадрокоптера:

• Продуманный складной дизайн, облегчающий переноску модели;
• В полете стабилизация обеспечивается продвинутым шести осевым гироскопом;
• Модуль GPS позволяет точнее позиционировать копер по координатам;
• Интеллектуальные режимы полета;
• Система барометров для автоматического удержания высоты;
• Режим полета предусматривает три скорости работы;
• Диапазон уверенного управления – до 300 метров;
• Слот для установки карты памяти формата microSD;
• Вес квадрокоптера с установленным АКБ – 280 грамм.

Комплектация

Квадрокоптер упакован в картонную коробку от производителя, на которой указана модель и его основные технические характеристики. Внутри нее находится пластиковый контейнер с прозрачной крышкой. Комплектация устройства включает в себя:

1. Пульт дистанционного управления;
2. Инструкция на английском языке, снабженная фото, по которым легко понять суть, даже не владея языком;
3. Защита для винтов;
4. Отвертка для замены винтов и разборки корпуса;
5. Зарядный кабель формата micro USB;
6. Два дополнительных винта, на случай замены;
7. Квадрокоптер.

Заключение и цена

Из положительных качеств – цена, приличная картинка, которая при полетах не распадается, на частоте 5G камера уверенно работает на расстоянии до 100 метров. Неплохо работают интеллектуальные режимы, качественно осуществляется взлет и посадка дрона.

Из отрицательных качеств – низкая мощность, но тут ничего не поделать моторы коллекторные. При ветре выше среднего модель становиться не управляемая. Ну и главный минус – отсутствует регулировка положения камеры во время полета. Стоимость квадрокоптера варьируется от 9000 до 10000 рублей.

Aliexpress

Видео

После большого успеха продаж квадрокоптера Eachine E58, компания продолжила разработку квадрокоптеров этой же концепции и анонсировала квадрокоптер Квадрокоптер Eachine E520 и Eachine E520S — он тоже имеет дизайн как у DJI Mavic.

Отличаются эти две версии только наличием системы позиционирования и интеллектуальных режимов полета: у Eachine E520 нет GPS и интеллектуальных режимов полета, а у Eachine E520S есть GPS  и умные режимы.

Обе версии доступны для покупки с камерами на выбор: 720p, 1080p или 4K. Также, вы сможете выбрать какой сигнал принимать — 2.4G или 5.8G.

Лучи квадрокоптера складываются и в сложенном виде размер составляет всего 11 * 15 * 7,5 см.

Для начинающих пилотов в комплекте есть специальная защита — если вы только учитесь летать, то будет очень не лишним установить эту защиту, чтобы не сломать пропеллеры или двигатели.

Обе версии квадрокоптера Eachine E520 | E520S работают от аккумулятора LiPo 2S 1200mAh, но версия E520S летает примерно на 2 минуты меньше, потому что GPS забирает эту энергию для своей работы.

Читайте также: Квадрокоптер Eachine EX5, описание и фото

Технические характеристики Eachine E520 | E520S

• Складной дизайн, клон DJI Mavic;
• Стабилизация с помощью 6-осевого гироскопа;
• Система позиционирования GPS (только у S версии);
• Умные режимы полета (только у S версии);
• Камера на выбор: 720P / 2.4G WiFi, 1080P / 5G WiFi, 1080P / 2.4G WiFi, 4K HD / 5G WiFi;
• Встроенный видеорегистратор (запись видео);
• Слот для карты памяти microSD;
• Есть «безголовый» режим;
• Режим удержания высоты (датчик барометр);
• 3-скоростной режим полета;
• Диапазон управления — до 300 метров;
• Вес: 280 грамм с аккумулятором;
• Время полета: 14-17 минут.

Пульт дистанционного управления

Обе версии квадрокоптера поставляются с одинаковые пультами управления, отличаются только маркировкой на кнопках, так как сами дроны отличаются по наличию функций.

На передней панели размещены 6 кнопок + 2 стика управления.

Кнопки у Eachine E520S:

• Калибровка компаса;
• RTH (возврат домой);
• «Безголовый» режим;
• Посадка;
• Взлет;
• Аварийная остановка.

Кнопки у Eachine E520:

• Посадка;
• Взлет;
• И 4 кнопки обрезки (настройка стиков).

Кроме передних кнопок, есть еще 4 кнопки по бокам: слева кнопки видео и фото, а справа — переключатель режимов и скоростей.

Обзор Eachine E520 и Eachine E520S

Эти 2 квадрокоптера абсолютно одинаковы, за исключением наличия GPS модуля. Дрон очень легкий, всего 280 грамм. Ниже экспресс-обзор:

Пластик и сборка

Пластик имеет резино-бархатное напыление, на котором не остаются отпечатки пальцев, а вот пыль остается, но это лучше, чем какой-нибудь глянцевый пластик. Сам пластик среднего качества, который соответствует цена = качество.

По сборке: ничего не люфтит и не болтается, винтики вкручены до упора и их достаточно много, что создает достаточную жесткость конструкции. При первом полете неудачно долетел до веток сосны и дрон упал с 5 метровой высоты — ничего не сломалось и даже не осталось царапин на лопастях, так как они сделаны из мягкого пластика.

Складываются лучи плотно и легко, в момент раскладывания, происходит щелчок в каждом луче — там внутри есть специальный упор, который щелкает и фиксирует лучи.

По камере: камера без какого-либо механизма движения, хотя в инструкции можно найти строку, что при нажатии определенной кнопки, камера опускается или поднимается на 10 градусов за нажатие, но это неправда, так как я разобрал эту камеру и там нет никаких механизмов, сама камера держится просто на пластиковых ручках. Возможно, такой механизм появится в следующей версии,, либо механизм убрали для удешевления квадрокоптера, а строчку забыли убрать. Фото с камеры скоро будут.

По пульту: дизайн как у пульта Мавика, но из значительно более дешевого пластика, но опять же, цена = качество. Внизу выдвигается держатель для телефона, можно засунуть достаточно большой. В качестве регулирующего механизма — пружины. Телефон держится крепко, а на нижней плашке есть покрытие из вспененного материала, чтобы на телефоне не остались царапины. Сама сборка пульта хорошая, ничего не болтается и не скрипит. Насчет антенн — я их не разобрал, так как они проклеены между собой, но думаю, что в них ничего нет, просто для красоты.

В пульте есть пищалка, которая будет пищать при различных условиях. Питается от 4 мизинчиковых батареек. Если отключить питание пульта, квадрокоптер Eachine E520S включит программу возврата домой и полетит на свой завод в Китай. Шучу, полетит он на место своего взлета, поэтому, после включения квадрокоптера и калибровки, дайте ему поймать нужное количество спутников (7 штук).

По моторам: двигатели здесь бесколлекторные, с таким же корпусом (закрытого типа, где внешняя часть не крутится) как и у своего оригинала. Работают достаточно громко, думается, что там не топовые подшипники, иначе, там бы только двигатели вышли в цену этого квадрокоптера. Тяга хорошая, квадрокоптер достаточно маневренный на этих моторах.

Наши читатели сообщили, что у двигателей интересная конструкция и они не бесколлекторные:

Игорь:

Двигатели у него коллекторные, замаскированные под бесколлекторные гипоидной передачей, как в заднем редукторе жигулей, то есть, мотор лежит горизонтально по отношению к вертикальному валу, отсюда и такие шумные двигатели из-за такой передачи.

Получается, что производитель вводит в заблуждение.

По аккумулятору: заряжать можно только через USB. Внешним зарядным устройством, например, iMax b6, зарядить нельзя. Время полета — 14-16 минут. Аккумулятор вставляется в отсек плотно и до щелчка. Во время полета точно не вывалится.

По дальности полета: все в пределах заявленной дальности производителя, тут работает физика и ничего более. При достижении порога в 200 метров в открытом поле 200 метров, вы уже в реальном времени не сможете принимать видео, а еще около 50-100 метров и управлять. Тогда квадркоптер сам вернется на базу. Зато можно включить режим Полет по точкам, выставить точки и квадрокоптер сам пролетит нужное вам поле и вернется обратно, только не создавайте слишком большое расстояние, ему может не хватит заряда на возврат.

По приложению + фото и видео — будет немного позже, возникли некоторые сложности.

Предполетная подготовка и настройка

Синхронизация квадрокоптера с пультом управления Eachine E520S

1. Вставьте аккумулятор в квадркоптер. Расположите дрон на горизонтальной поверхности. Нажмите на кнопку включения и удерживайте ее в течение 2 секунд. Световые индикаторы на задних лучах начнут быстро мигать.
2. Включите пульт, передвинув вправо кнопку включения. Синхронизация будет завершена, если передние (белые) и задние (синие) светодиоды будут медленно мигать.

После того, как дрон успешно синхронизируется с пультом, необходимо провести калибровку гироскопа, затем калибровку компаса.

Перед каждым взлетом, необходимо калибровать компас. Это делается очень быстро и просто. Если этого не сделать, то  возможны проблемы с автоматической навигацией в процессе полета.

Теперь, когда вы будете включать дрон и пульт, квадрокоптер автоматически будет инициализироваться в течение 8 секунд.

Следующим шагом перед первым полетом будет калибровка гироскопа.

Калибровка гироскопа

Поставьте дрон в горизонтальное положение. Включите его и пульт управления. Теперь переместите стики (оба) в правый нижний угол. Светодиоды квадрокоптера быстро замигают, а пульт издаст звук. Калибровка гироскопа завершена.

Калибровка компаса

После синхронизации с пультом и калибровки гироскопа – откалибруйте компас.

Перед каждым взлетом следует делать калибровку компаса. Она проходит в 2 этапа:

Первым делом, нажмите кнопку «Калибровка компаса» на пульте управления (кнопка под цифрой 4)

1. Шаг 1: Горизонтальная калибровка компаса
   Возьмите квадрокоптер в руки и 3 раза покрутите Eachine E520S по своей оси по часовой стрелке. Как только задние синие светодиоды на дроне перестанут быстро моргать – калибровка завершена.
2. Шаг 2: Вертикальная калибровка компаса
   Прокрутите дрон вокруг своей оси 3 раза. Если все пройдет успешно, передние белые светодиоды перестанут быстро моргать.

Рекомендуется проводить калибровку в метре от земли. Не калибруйте дрон на парковке, около линий электропередач и в зданиях из бетона и металла.

Поиск спутниковых сигналов

После всех процедур выше (синхронизация, калибровка), квадрокоптер автоматически начнет искать спутники. После того, как он найдет нужное количество спутников, его светодиоды перестанут моргать и начнут гореть постоянно.

Как запустить квадрокоптер?

Если вы еще не скачали приложение, то скачайте его в одном из магазинов приложений:

Называется: LW FPV

Далее, вам нужно включить квадрокоптер Eachine E520S и открыть на телефоне Wi-Fi, затем подключиться к квадрокоптеру. Теперь запустите приложение.

Чтобы запустить двигатели квадрокоптера, нужно стики на пульте развести в стороны на 45 градусов. То есть, левый стик – в левый нижний угол, правый стик – в правый нижний угол. Чтобы взлететь после запуска двигателей, поднимите стик газа (левый) вверх.

Перед взлетом убедитесь, что квадрокоптер «поймал» минимум 7 спутников! (7 звезд в приложении).

Приложение и прием видео в реальном времени (FPV)

Управлять квадрокоптером можно как с пульта управления, так и с телефона. Если хотите с телефона, то нужно активировать экранное управление (на экране появятся джойстики).

Важно: если вы купили версию 5G, то ваш телефон тоже должен поддерживать 5G WiFi! Это протокол 802.11ac. Если ваш телефон не поддерживает этот протокол, то следует купить версию 2.4G, вы ни в чем не проиграете, но ваш квадрокоптер точно будет подсоединяться к телефону.

Для управления должно быть включено что-то одно – экранное управление или физическое управление через пульт.

Как запустить квадрокоптер

Итак, мы с вами провели предполетную подготовку. Как в дальнейшем запускать квадрокоптер?

1. Включите пульт и квадрокоптер, они должны быстро синхронизироваться.
2. Запустите приложение на телефоне
3. Выполните калибровку гироскопа
4. Выполните калибровку компаса (часто делать все же не обязательно).
5. Подождите, пока квадрокоптер поймает минимум 7 спутников (7 звезд, поиск длится в среднем 60-80 секунд), как только задние фонари начнут гореть постоянно, можно переходить к следующему пункту.
6. Разблокируйте дрон (разводим стики в стороны) и переведите стик газа (левый) в верхнее положение на короткое время.

На все про все уходит минуты полторы.

Схема управления квадрокоптером

Функции и режимы полета

Взлет и посадка одной кнопкой (только для квадрокоптера Eachine E520S!)

1. Перед взлетом (двигатели должны быть уже разблокированы, то есть, крутиться), нажмите кнопку 1 и квадрокоптер автоматически взлетит.
2. Во время полета, нажмите кнопку 2 и квадрокоптер Eachine E520S автоматически приземлится.
   Дальше по кнопкам:
3. Безголовый режим (Headless).
4. Кнопка для калибровки.
5. Кнопка возврата домой (прилетит на место взлета).

Режим Орбита (Orbit mode)

Поднимите квадрокоптер на высоту 20 метров или выше. Квадрокоптер развернется к вам камерой. Теперь вы можете задать ему направление: управление правым стиком – наклонив стик влево или вправо, вы заставите дрон лететь по часовой стрелке или против (вокруг вас) со скоростью 2,5 м/с. Переведите правый стик в верхнее положение или нижнее – это приведет к увеличению или уменьшению радиуса. Максимальный радиус – 20 метров, минимальный – 5 метров. Для выхода из режима, нажмите еще раз кнопку Orbit Mode.

Безголовый режим (Headless Mode)

В этом режиме отключается понятие зад-перед. Отличный режим для новичков.То есть, если вы стиком будете лететь к себе, дрон будет лететь к вам, а не в ту сторону, в которую он был повернут.

Возврат (Return)

Квадрокоптер автоматически вернется на точку взлета при условии, что на момент взлета было 7 или более звезд (спутников). Возврат сработает при:

• Нажатии кнопки One-Key return (кнопка 5);
• Потери управления (после 6 секунд отсутствия сигнала с пульта);
• Низком заряде аккумулятора.

Очень крутая функция, чтобы не потерять свой квадрокопетр, поэтому всегда дожидайтесь того, чтобы он поймал 7 и более спутников!

В настройках приложения, вам нужно будет самим настроить высоту, на которую поднимется квадрокоптер при срабатывании функции. Это придумано с целью безопасности, вдруг на пути следования будут препятствия, а таким образом, квадрокоптер их облетит сверху.

Видеообзор

Фотографии

Что в комплекте

• Квадрокоптер Eachine E520/E520S;
• Пульт управления с держателем телефона;
• Аккумулятор LiPo 7.4V 1200mAh (на выбор 1,2 или 3 аккумулятора в комплекте);
• 1 комплект запасных пропеллеров;
• Отвертка;
• Инструкция.

Итоги

Здравствуйте! Сегодняшний обзор посвящен не самому бюджетному квадрокоптеру от довольно известного бренда Eachine. До этой модели у меня вообще не было никакого опыта с подобного рода «штуками», потому обзор будет пестрить впечатлениями и ощущениями от использования первого своего дрона. Несмотря на отсутствие опыта, знаний в этой сфере у меня достаточно, понятия имею и идеи для реализации «заложенного потенциала» — есть. Под этим я имею в виду, что квадрокоптер за 70-100 долларов, хоть и китайский, но должен удовлетворять своего владельца. Но так уж вышло, что-либо я слишком требовательный (а ведь это мой первый дрон!), либо китайское чудо техники совсем не подходит для ознакомления со сферой, потому что финал истории не самый однозначный. Так или иначе, а в обзоре будет много фото, первые запуски и примеры сделанных снимков. Если вам интересно — приглашаю.

Конечно, первым «шоком» для обычного обывателя становится обилие разнообразных версий данного дрона. Этот я не говорю за E520S с GPS (если я не ошибаюсь,

только

GPS; других отличий там, вроде как, нет) с таким же кол-вом версий и вариаций. Хоть и большинство пунктов на том же БГ сводится к количеству дополнительных аккумуляторов и к режимам съёмки. Брать 720р или 1080р для такой техники — ну такое себе удовольствие. Камеры тут и так не фотоаппараты, скажем так, поэтому чем больше — тем и лучше. Ну, а если окажется, что никакой разницы нет, в таком случае ситуация в принципе просто печальная.

Вот все имеющиеся вариации:
Очень хочу заметить, что цены на все эти квадрокоптеры нестабильные. К примеру, моя версия на момент получения стоила около 100 долларов, а сегодня вот, по «flash sale» она уже отдается за 70-75 долларов. То есть по факту, себестоимость его ещё ниже, а что же тогда скажут люди, которые брали его хотя бы пару месяцев назад за 110 долларов? В общем, мониторить цены нужно и даже необходимо, если вы не хотите переплатить вдвое. Потому, наверное, скидки/купоны на них — одни из самых выгодных для покупателя.

Так вот, есть RU склад, но там на данный момент версии на 4К нет. Моя версия — на фото выше.

Вот характеристики:
— Eachine E520
— Частота: 2.4G
— Gyro: 6 осей
— Мотор: 8*23 мм
— Батарея: 7.4V 1200mAh (В комплекте)
— Батарея передатчика: 4 х 1,5 ААА батареи (Не включено)
— Время полета: 15-17 минут
— Время зарядки: 120-150 минут
— R / C Расстояние: 80-100м
— Летающий вес: 280 г (с Батареей)
— FOV: 120 ° широкий угол
— Камера 720P / 2.4G WiFi 1080P / 2.4G WiFi 4K HD
> 720P — Изображение / Видео: 1280*720
> 1080P — Картинка: 1920*1080, Видео: 1920*1080 (Сохранено на SD Card)
> 4K — Фото / Видео: 3840*2160 (Поддержка IOS 6 или выше и Android high-end системы)
> 4K — Фото / Видео: 2560*1440 (Сохранено на SD-карте)
— Поддерживаемые SD-карты: Поддержка Micro SD емкостью до 128 ГБ
— (Версия 4K рекомендуется использовать высокоскоростную или фирменную карту)
— Расстояние до WiFi: 50-70м
— Размер четверки: 40*28*7,5 см (руки не сложены, с подпоркой)
— 15*11*7,5 см (руки сложены)

Знаете, даже не будучи супер внимательным, всплывает один вопрос: что значит «R / C Расстояние: 80-100м» и «Расстояние до WiFi: 50-70м»? То есть, картинка уже на 50 метрах может пропадать, в то время как квадр пролетит еще около 30 метров, прежде чем… что?
Точно так же есть неточности в описании размеров видео и фото, в том числе странная и бесполезная зависимость от места, куда фото/видео записываются. Квадрокоптер поддерживает MicroSD, а старт видео можно сделать со смартфона, но сохранение всё равно будет на карту дрона.

Короче, как обычно, намудрили китайцы, а потом сиди и разбирайся.

Ну ладно, преступим же к осмотру главного «подопытного».

***

1. Коробка и комплект поставки.

Продолжаю свою рубрику, в которой делаю выводы о качестве самого товара по его коробке. По моей теории, чем хуже техника внутри, тем хуже и коробка: зачастую китайцы просто не тратят никакого времени на её оформление или продумывание и запихивают в какие-то «заготовки» или около того.

Вот, собственно, наглядный пример: картон плохой, расслаивается, полиграфия такая себе, а внутри неуклюжая неудобная пластиковая ванночка, которую и вытаскивать лишний раз не хочется.
Плюс лишь за то, что в общих чертах коробка информативна, и на ней можно найти информацию почти обо всём, что касается квадрокоптера:
Комплектация для такого рода техники тут стандартная.

Есть запасные лопасти (причем всего 2 набора, а не 4), есть 4 пластиковых протектора, отвертка для откручивания крышки на пульте, сам пульт без батареек и запасной аккумулятор в моей вариации E520 (один по умолчанию уже установлен внутрь квадрокоптера). Инструкция неинтересная и русского варианта нет.
***

Посмотрим на комплектацию детальнее.

Аккумулятор представляет собой пластиковый корпус для Li-ion элемента на 1200mAh. Корпус этот из материала под стать самому квадрокоптеру, но он тонкий и не очень приятный — лучше на аккумулятор не давить.
С одной из сторон имеется MicroUSB разъём, с помощью которого и происходит зарядка аккумулятора. Током не больше 1А заряжается около 2 часов.
Запасные лопасти:
Пульт идет с небольшой картонкой-вкладышем, где указаны обозначения кнопок.
Сам пульт:
Внешне — на троечку. Пластик совсем бюджетный, прямо видно, что китайцы очень старались удешевить производство. Сверху имеются подобия антенн:
Что на фото выглядят они не очень, что в реальности:
Задняя часть пульта:
Работает от 4хААА.
Его функции и возможности буду описывать в будущих пунктах.

Вот так выглядят протекторы, которые по ощущениям сделаны из того же пластика, что и все лопасти:
На этом с комплектацией и всё. Как для первого знакомства — было несколько непонятных нюансов. Сейчас я понимаю, что эти непонятки были связаны с излишней бюджетностью материалов. Плюсом используемого пластика могу считать лишь небольшой вес.

***

2. Внешний вид и конструктивные особенности.

Чего у этой модели не отнимать, даже спустя период тестирования, так это размеров — модель удачно отыгрывает одно из самых главных достоинств знаменитых DJI и вряд ли сильно его больше. В сложенном состоянии E520 выглядит как маленькая курочка или, если угодно, хэдкраб (отсылка на HF: ALYX).
В разложенном состоянии квадр выглядит не менее устрашающе:
Рядом с пультом:
Тут, в отличие от комплектации, используется пластик куда приятнее. Так же китайцы учли то, что квадрокоптер должен весить не очень много и потому модель обладает весом всего в 280 грамм. Возможно, это же его и ахиллесова пята: чтобы не тратиться на моторы и продуманную конструкцию, китайцы решили сделать что полегче, и пустить в небо. Но ведь нужно учитывать то, что существует ветер и, в общем…

Лопасти кажутся детскими, но за время использования ничего не отбилось и не поломалось, так что придираться не к чему, они прошли испытание временем.
В нижней части от лопастей есть два отверстия. Они на каждом крыле, и в них можно установить комплектные протекторы.
Там же, но уже лишь на двух крыльях, имеются небольшие светодиодные вставки. Относительно яркие, но в интернете я видел жалобы, что недостаточно. Лично я не собираюсь запускать квадрокоптер ночью, а больше причин смотреть на эти вставки я не вижу.
На дне корпуса есть место для установки MicroSD. Место это открыто и, с одной стороны, удобно, а с другой — абсолютно не защищено, особенно от воды.
Сзади имеется отсек для аккумулятора:
«Морда» модели выглядит очень недовольной:
Тут же, как видите, установлена камера. Опускаться в самый низ она не умеет из-за какого-то глупого ограничения в пару мм, где она упирается в пластик самого Е520.
Зато умеет смотреть вперед и даже чуть выше:
В общем и целом, ощущения от такого объектива противоречивы. Во-первых, тут точно так же, как и с картой памяти, видно уязвимое место — шлейф. Во-вторых, углы обзора у неё странные. По этим причинам, и даже просто внешне — доверия она не заслужила.

Сверху корпуса имеется большой светодиод, по которому нужно будет ориентироваться, чтобы произвести подключение, а так же там же расположена кнопка включения. Других элементов управления на корпусе квадрокоптера нет.
Дополнительные фото:
И вторая партия фото, на другом фоне и в общих чертах:
Корпус Eachine E520 произвел более менее нормальное впечатление, но я уже могу представить насколько сильно может отличаться устройство сделанное с совестью, а не с целью заполонить рынок.

***

3. Первый запуск (впечатления ч.1) и подключение.

Для запуска нам понадобится:
— заряженный смартфон
— установленное приложение EachineFPV
— карта памяти (10+ класс)
— отвертка для пульта
— 4хААА батареек
— большое ровное поле с не самой высокой травой и с минимумом частных территорий
— благоприятная погода
— помощник (опционально)

Как-то так. Хороший набор.

Теперь фотографии будут чередоваться с уличных на домашние (при описании пульта).

В нижней части пульта есть спрятанная пластиковая держалка для установки смартфона:
Не сказать, что это держатель хорошо держится или внушает доверия. И я бы сказал, что даже для моего небольшого 6S система подошла не очень хорошо — и на кнопки смартфона нажимает и выглядит ненадежно. Но это не суть, ведь не пульт же летать будет, в конце-концов.
В руке:
Следующим этапом ставим квадрокоптер на ровную поверхность, раскладываем крылья:
Или берем в руку, запускать можно и так:
Дальше нужно нажать на кнопку, которая расположена вверху квадрокоптера. После этого рядом находящийся светодиод будет мигать синим. Теперь нужно открыть на смартфоне настройки Wi-Fi, подключиться к найденной сети.

Открываем заблаговременно установленное приложение и видим приветственный экран.

Если все удачно подключилось, то вы уже сможете видеть картинку с камеры:
Вверху есть ряд кнопок: есть возможность включить запись, сделать снимок (чуть ли не скриншот), поменять вид отображения (на самом смартфоне, с указаниями угла наклона и пр.) и, в общем-то, всё. Остальное управление происходит с пульта.

На пульте набор кнопок не самый большой, есть взлет, посадка, регулировка скорости, можно сделать «экстренный разворот», а так же приказать квадрокоптеру лететь обратно (работает почти так же, как и обычная посадка). Кнопки задержаться в воздухе, о чем пару раз я увидел упоминания в других обзорах, тут нет.

Продолжаем тему подключения: после того, как вы увидите картинку на смартфоне, включайте пульт:
Он станет пикать. Потом нужно левый стик поднять или опустить вниз на пару секунд. Процесс коннекта тут происходит очень наугад: иногда срабатывает с первых 5 секунд, иногда и минуту нужно было сидеть да молить его подключиться. После же удачной операции светодиод на корпусе квадрокоптера перестает мигать и просто горит синим.

Ну, нажимаем на кнопку взлёта. Активируются лопасти, потом «машинка» поднимается на высоту около полуметра и вот, она в вашем распоряжении. Дальше вам нужно совладать с инверсией на стиках, а потому, вероятнее всего, первый взлет будет коротким. Зато никуда бежать не придется
***

Летает E520 резво.
А вот картинка на смартфон передается очень вяло. Что и следовало ожидать, верно? Ниже гифка с записью экрана смартфона, где я записывал транслируемую картинку. И нет, лагает не гифка. Первая часть, тут ещё более менее:
Вот же вторая часть, уже совсем не дело:
Давайте расскажу, как проходит полёт: сначала вы поднимаете квадрокоптер на высоту пары метров, потом пытаетесь правильно развернуть, но его уже заносит. Опять же, на месте он не зависает. Вторым стиком, который отвечает за наклон, вы даёте направление. Если вы развернули квадрокоптер не так ровно, как задали направление — готовьтесь к тому, что полёт будет не под контролем. Хотя… Тут ни один полет не будет под контролем. Eachine E520 очень легко уходит в какой-то занос, даже при несильном отклонении стиков, а потом вы будете пытаться развернуть его в правильную сторону, чтобы направить его в правильную сторону… И это когда его заносит, когда его уже почти не видно, когда картинка на экране лагает. Понимаете? Каждый полет сводиться к поиску места его падения.

Вспоминаю тему несоответствия зоны RC и Wi-Fi — сначала я перестал видеть картинку, а потом его занесло так, что на команды он уже не отзывался. Итого квадрокоптер просто на глазах упал в метрах эдак 100+ (да-да, без управления он пролетел в противоположную от меня сторону, причем немало). И знаете куда? В строительную траншею, шириной не более 30см. Как он туда упал, и как он выжил — отдельная тема для обсуждений.
А потом села батарейка. Её хватило минут на 10. Да, кстати, к теме о падениях. Думаете, китайцы сделали хоть что-то для того, чтобы упавшее чудо техники было легко найти? Нет. Тут нет GPS, а после утраты соединения пикать будет лишь пульт, причем противно. Сам квадрокоптер будет валяться в траве и, наверное, надеяться, чтобы вы его так и не нашли.

Немного отвлечемся, добавлю несколько фото в полёте:
А вот так он выглядит в живую во время полёта:
На примере видео:

***

4. Примеры видео и впечатления от полетов (ч.2).

Думаю, вы уже знаете, что нас тут ждет. Камера — на двоечку. Она есть, да, и это, видимо, хорошо. Но никакие испытания в виде заката, прямых солнечных лучей, даже обычных теней — ничего из этого она не осиливает так, чтобы было приятно смотреть и не было поводов придираться.

Вот так выглядит съёмка, если вы направите камеру вниз:

Для ленивых, гифка:
Вот так выглядит съёмка, если вы направите камеру вперед (самый верный вариант для этой модели!, а так же самый лучший результат, которого я добился):

Для ленивых, гифки:
При этом всём, стабилизации тут нет, звука (!) нет и лопасти попадают на видео (правда, это самое безобидное из всего). В тенях камера задирает свое ISO и картинка просто теряет ББ. Чудом, в ситуациях с прямыми лучами дела обстоят всё же лучше. Но в обоих случаях я не могу говорить о качестве в 4К, как минимум потому, что у меня файлы записались в 2560х1440р. То ли нужно мануально нажимать кнопку на пульте (а в чем разница, когда к пульту подключен смартфон, и через кнопку в приложении видео сохраняются в память квадрокоптера?!), то ли тут просто 2К. Но суть не меняется, качество от силы на 1080р.
Ещё примеры съёмки:
А вот тут произошел глюк/баг и вышла какая-то телепортация:
Абсолютно то же самое касается фотографий.
Знаете, я без понятия, что ещё добавить. Ни о какой творческой съёмке не может идти и речи. Вот и всё.

Пойдем подводить выводы.

***

5. Выводы.

Как видите, я от Eachine E520 не в восторге. А ведь это не самый дешевый квадрокоптер с камерой. Что же люди получают за 40-50 долларов? Страшно представить.

Тут проблемы везде, начиная от материалов, качества сборки, до малого времени работы, малой дистанции полёта, потери связи на дистанции, отсутствия какого-либо «маяка» или сигнала от упавшего дрона и, венец всему этому, камера, которая при всем своём «4K» тут скорее для галочки. Управлять квадрокоптером неинтересно, неудобно и каждый запуск может стать последним. И не потому, что вы можете его разбить, нет, как раз в этом плане E520 оказался как орешек, вот орешек и придется потом искать на предполагаемом месте падения в метрах 100 от себя, когда дрон просто вышел из зоны приёма, накренился куда-то и стал пикировать в произвольном направлении.

Рекомендовать не могу. Возможно, обзор вышел не очень подробный, но я описал всё, что смог и всё, что хотелось; на остальное не хватило бы нервов. Лучше потратить время на обзор 3D принтера, чем на обзор этого чуда. Наверное, если вы хотите правда качественный квадрокоптер — копите на DJI. Ну, так, по крайней мере, думаю я.

Всем спасибо за внимание.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
