Installation guide
ERC 211
Digital controller for refrigeration and defrost, 1 relay.
Dimensions (mm)
83
Assembly
Wiring diagram
Sair
DO1
1
2
~
~
Electrical input
(on the basis of product code)
© Copyright Danfoss | Published by ADAP-KOOL | 2018.10
The ERC 211 is a smart, multipurpose integrated refrigeration controller with temperature
and defrost management, available with 1 relay.
This controller is for Operating temperature sensing control, suitable for refrigeration and
heating applications.
Integrated control has been designed to fulfil today’s requirements for commercial
refrigeration applications.
Assembly
DO1
Sc
3L
4N
5
6
7
~
~
61.2
66
Rear mount (clip fixing)
Quick programming tool: EKA 183B
GND
8
9
10
11
Sair
Sc/DI1
Installation guide | ERC 211
71
29
Drilling template
Removal
GND
12
13
14
Connectors:
Max. Torque = 0.4 Nm
DKRCE.PI.RL0.P4.02 | 1
Summary of Contents for Danfoss ERC 211
Danfoss ERC 211 – это многофункциональный контроллер охлаждения с управлением температурой и оттаиванием, он разработан для удовлетворения современных требований в области систем охлаждения на торговых предприятиях. ERC 211 имеет один релейный выход — управление компрессором, электромагнитным клапаном или нагревателем и два входа — управляющий датчик и датчик конденсатора или цифровой вход, который может быть настроен на различные функции.
Документация
Купить
| Электропитание | 115В/230В перем.тока |
| Номинальная мощность | Менее 0,7 Вт |
| Входные сигналы | 2 входа — 1 аналоговый, 1 аналоговый/цифровой и 1 цифровой |
| Разрешенные типы датчиков | NTC 5000 Ом при 25 °C NTC 10 000 Ом при 25 °C PTC 1000 Ом (EKS 111) Pt1000 |
| Датчики, включенные в комплект решения | NTC 10000 Ом при 25 °C, длина кабеля =1,.5 м |
| Точность | Диапазон измерений: от -40 до 105 °C (от -40 до 221 °F) Точность регулятора: +/-1 K ниже -35 °C, +/-0.5 K от -35 до 25 °C, +/-1 K выше 25 °C |
| Выход | Реле компрессора DO1: 16 A, 16 (16) A, EN 60730 10 FLA/60 LRA при 230 В, UL60730 16 FLA/72 LRA при 115 В, UL60730 Реле оттаивания DO2: 8 A, 2 FLA/12 LRA, UL60730 8 A, 2 (2 A), EN60730 Реле вентилятора DO3: 3 A, 2 FLA/12 LRA, UL60730 3 A, 2 (2 A), EN60730 |
| Дисплей | Светодидный дисплей, 3 цифры, десятичная запятая |
| Условия работы | от -10 до 55 °C (от 14 до 131 °F), относительная влажность 90% |
| Условия хранения | от -40 до 70 °C (от -40 до 158 °F), относительная влажность 90% |
| Защита | Передняя сторона: IP65 (встроенная прокладка) Задняя сторона: IP00 |
| Окружающая среда | Степень загрязнения II, без конденсации |
| Тепло- и огнестойкость | Категория D (UL94-V0) |
| Категория ЭМС | Категория I |
| Сертификация |
UL признание (US & Canada) (UL 60730) |
-
manualzz.com
- Industrial & lab equipment
- Measuring, testing & control
Инструкции и Руководства для Danfoss ERC 211.
Мы нашли 26
инструкции доступные для бесплатного скачивания:
Инструкция по установке, Руководство пользователя
Danfoss ERC 211 Digital controller for refrigeration and defrost, 1 relay Guida d’installazione
Бренд:
Danfoss
Размер:
6 MB
Страниц:
152
Язык(и):
Немецкий, Английский, Испанский, Французский, Итальянский, Польский, Португальский, Русский
Открыть в новой вкладке
Danfoss ERC 211 Digital controller for refrigeration and defrost, 1 relay Guida d’installazione
Бренд:
Danfoss
Размер:
6 MB
Страниц:
152
Язык(и):
Немецкий, Английский, Испанский, Французский, Итальянский, Польский, Португальский, Русский
Открыть в новой вкладке
Danfoss ERC 211, ERC 213, ERC 214 User Manual
Бренд:
Danfoss
Размер:
3 MB
Страниц:
36
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 213 KoolProg – User Guide
Бренд:
Danfoss
Размер:
8 MB
Страниц:
18
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 213 KoolProg User Guide
Бренд:
Danfoss
Размер:
9 MB
Страниц:
18
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 213 211 / / 214 User Guide
Бренд:
Danfoss
Размер:
3 MB
Страниц:
36
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 213 KoolProg User Guide
Бренд:
Danfoss
Категория:
Measuring, testing & control
Размер:
6 MB
Страниц:
14
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 213 KoolProg User Guide
Бренд:
Danfoss
Размер:
2 MB
Страниц:
10
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 213 KoolProg – User Guide
Бренд:
Danfoss
Размер:
8 MB
Страниц:
18
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 213 KoolProg – User Guide
Бренд:
Danfoss
Размер:
8 MB
Страниц:
18
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 213 CRO — Gateway Installation Guide
Бренд:
Danfoss
Размер:
439 KB
Страниц:
1
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 211 — A4 Installation Guide
Бренд:
Danfoss
Размер:
1 MB
Страниц:
8
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 213 21X — Modbus parameter Programming Guide
Бренд:
Danfoss
Размер:
454 KB
Страниц:
6
Язык(и):
Открыть в новой вкладке
Danfoss ERC 214 211 / 213 / User Guide
Бренд:
Danfoss
Размер:
3 MB
Страниц:
36
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 211 — A4 Installation Guide
Бренд:
Danfoss
Размер:
1 MB
Страниц:
8
Язык(и):
Английский
Открыть в новой вкладке
Danfoss EETa 3W Mass Installation Guide
Бренд:
Danfoss
Размер:
505 KB
Страниц:
1
Язык(и):
Английский
Открыть в новой вкладке
Danfoss EETc 21 KoolKey, type EKA 200 Installation Guide
Бренд:
Danfoss
Размер:
783 KB
Страниц:
2
Язык(и):
Английский
Открыть в новой вкладке
Danfoss EETc 21 KoolKey, type EKA 200 Installation Guide
Бренд:
Danfoss
Размер:
820 KB
Страниц:
2
Язык(и):
Английский
Открыть в новой вкладке
Danfoss EETa 3W Bluetooth Adapter, type EKA 202 & EKA 203 Installation Guide
Бренд:
Danfoss
Размер:
837 KB
Страниц:
2
Язык(и):
Английский
Открыть в новой вкладке
Danfoss EETa 3W Bluetooth Adapter, type EKA 202 & EKA 203 Installation Guide
Бренд:
Danfoss
Размер:
804 KB
Страниц:
2
Язык(и):
Английский
Открыть в новой вкладке
Danfoss EIM 365 KoolProg – User Guide
Бренд:
Danfoss
Размер:
7 MB
Страниц:
18
Язык(и):
Английский
Открыть в новой вкладке
Danfoss EIM 365 KoolProg – User Guide
Бренд:
Danfoss
Размер:
7 MB
Страниц:
18
Язык(и):
Английский
Открыть в новой вкладке
Danfoss EIM 365 KoolProg – User Guide
Бренд:
Danfoss
Размер:
8 MB
Страниц:
18
Язык(и):
Английский
Открыть в новой вкладке
Danfoss ERC 214 Electronic refrigeration control, type 21X series User Guide
Бренд:
Danfoss
Размер:
4 MB
Страниц:
36
Язык(и):
Английский
Открыть в новой вкладке
Danfoss EETa 3W Bluetooth Adapter, type EKA 202 & EKA 203 Installation Guide
Бренд:
Danfoss
Размер:
1 MB
Страниц:
2
Язык(и):
Английский, Испанский
Открыть в новой вкладке
Danfoss EETa 3W Bluetooth Adapter, type EKA 202 & EKA 203 Installation Guide
Бренд:
Danfoss
Размер:
1 MB
Страниц:
2
Язык(и):
Английский
Открыть в новой вкладке

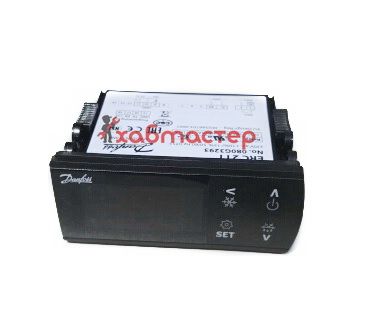

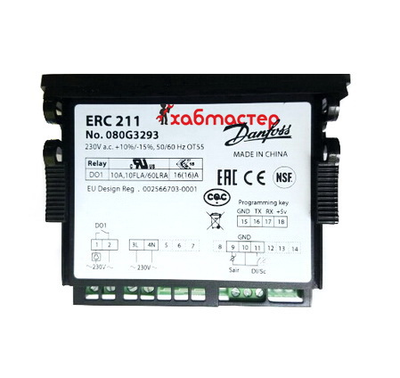

:format(png)/421c944657779e3.ru.s.siteapi.org/img/65aea355b79b9a7120d4c9e531333c604c0a7a6b.jpg "Микропроцессор Danfoss ERC-211 (один датчик), 080G3263")
Микропроцессор ERC-211 с одним датчиком, является аналогом контроллера ID 961.
Применяется для контроля средней температуры в холодильной витрине, шкафе, горке, камере хранения овощей, цветов и др.
В НАЛИЧИИ.
Микропроцессор ERC-211 с одним датчиком, является аналогом контроллера ID 961.
Применяется для контроля средней температуры в холодильной витрине, шкафе, горке, камере хранения овощей, цветов и др.
В НАЛИЧИИ.
Нет комментариев
Добавить комментарий
:format(png)/421c944657779e3.ru.s.siteapi.org/img/65aea355b79b9a7120d4c9e531333c604c0a7a6b.jpg "Микропроцессор Danfoss ERC-211 (один датчик), 080G3263")
Как работает партнерская программа:
Заключаем агентский договор
Вы привлекаете клиента для заключения договора
Мы оказываем услуги или поставляем оборудование
Вы получаете вознаграждение
Заключаем агентский договор
Вы привлекаете клиента для заключения договора
Мы оказываем услуги или поставляем оборудование
Вы получаете вознаграждение
Станьте партнером и начинайте зарабатывать прямо сейчас!
13.05.2015
Уважаемые коллеги!
Компания Danfoss разработала новые контроллеры температуры серии ERC21X.
Контроллер ERC 21X – интеллектуальный многофункциональный контроллер, разработанный для удовлетворения современных требований к системам охлаждения на торговых предприятиях.
Основные области применения: витрины, торговые холодильники, морозильные лари, холодильные камеры и другое торговое оборудование.
Контроллер подходит для управления установками с естественным, электрическим оттаиванием и оттаиванием горячим газом.
Особенности
Большой экран, простая и интуитивно понятная структура меню и предварительно заданные применения обеспечивают простоту использования;
Контроллер имеет функции эффективного использования электроэнергии (например, управление вентилятором испарителя, дневной/ночной режим и функция оттаивания по необходимости);
Реле 16 А допускает прямое подключение больших нагрузок без использования промежуточных реле
Поддержка наиболее популярных типов датчиков (NTC5K, NTC10K, PTC, Pt1000) и винтовые клеммы обеспечивают удобство при монтаже
Безопасность компрессора обеспечивается встроенной системой защиты по напряжению и системой защиты от высокой температуры конденсации.
Модельный ряд
Доступны три версии ERC 21X для 230 В/50-60 Гц и 115 В/60 Гц.
– ERC 211: один релейный выход для применения в системах охлаждения или нагрева.
– ERC 213: три релейных выхода для применения в системах с воздухоохладителем.
– ERC 214: четыре релейных выхода для применения в системах с воздухоохладителем.
Варианты заказа (контроллеры в наличии на складе Данфосс-Москва)
— Контроллер в комплекте с датчиками (NTC10K — 1.5 м, инструкция на русском языке)
|
Тип |
Описание |
Комплект |
|
ERC 211 |
Красный дисплей, 230 В, 1 реле |
080G3263 |
|
ERC 213 |
Красный дисплей, 230 В, 3 реле |
080G3265 |
— Контроллер без датчиков (в комплекте инструкция на русском языке)
|
Тип |
Описание |
Индивид. упаковка |
|
ERC 211 |
Красный дисплей, 230 В, 1 реле |
080G3293 |
|
ERC 213 |
Красный дисплей, 230 В, 3 реле |
080G3294 |
|
ERC 214 |
Красный дисплей, 230 В, 4 реле |
080G3295 |
