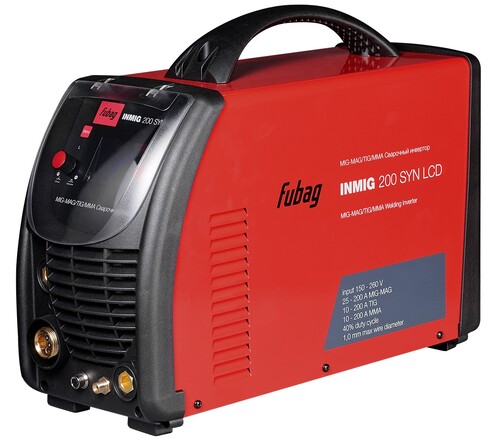

Сварочный аппарат Fubag INMIG 200 SYN LCD
инверторный, МIG/МAG, MMA, 150-260 В, Ø — 1 мм, 200 А ПВ 40%
подробнее
нет отзывов
Код товара: 8120455
FUBAG
-
Артикул
31435.1 -
Гарантия
2 года -
Тип
инвертор -
Max мощность, кВт
5.6 -
Max ток, А
200 -
Min ток, А
20 -
Наличие сетевой вилки
да -
Номинальное напряжение на входе, В
220 -
Напряжение, В
220 -
Габариты без упаковки, мм
630 x 300 x 530
Все характеристики
Дополнительная скидка в корзине
Описание
Сварочный полуавтомат Fubag INMIG 200 SYN LCD поддерживает 3 режима работы и позволяет соединять как толстые заготовки, так и с тонколистные металлы. Сварочный ток настраивается вручную до максимального значения 200 А. Поставляется в комплекте с фирменной горелкой FB 250.
Ключевые особенности:
- Сварка в режимах MMA, MIG/MAG и TIG.
- Функция VRD.
- Цифровой дисплей.
- Байонетный разъем из термостойкого пластика.
Возможности применения Fubag INMIG 200 SYN LCD
Данная модель позволяет использовать 3 вида сварки на выбор: MMA, MIG/MAG и TIG. Ручная дуговая MMA-сварка не требует профессиональных навыков. Вам не нужно использовать защитный газ. Сварочный шов не придется очищать от шлака и окалины. Однако, таким методом не получится работать с цветными металлами.
Для сваривания алюминия, меди или латуни используется аргонодуговая TIG-сварка. В этом режиме можно работать как с цветными, так и с черными металлами. К преимуществам такого метода относится создание аккуратного шва и возможность сваривания тонких изделий.
Для работы в среде активного или инертного газа подходит MIG/MAG. Режим сварочного полуавтомата Fubag INMIG 200 SYN LCD подходит для работы с алюминием, никелем, а также нелегированной, низколегированной или нержавеющей сталью.
В аппарате установлено устройство для снижения напряжения VRD. Это обеспечивает безопасность работы. Функция срабатывает при включении модели, когда вы не проводите сварку. Напряжение понижается до безопасных для человека 9-12 В. Как только вы начнете работать, показатель поднимется до необходимых значений.
Преимущества конструкции
Для отслеживания текущих рабочих параметров или настройки сварочного тока есть цифровой дисплей. Экран расположен на панели управления.
Сварочный полуавтомат-инвертор Fubag INMIG 200 SYN LCD удобно переносить по рабочей площадке с помощью алюминиевой рукоятки. Нескользящая накладка обеспечивает крепкий хват.
Модель поставляется в комплекте с горелкой Fubag FB 250 с длиной рукава 3 метра. Она выдерживает высокие нагрузки за счет долговечной конструкции. Подключается к сварочному полуавтомату через евроразъем. Между корпусом горелки и кабелем есть стыковочный элемент, который обеспечивает хорошую подвижность.
Производитель
FUBAG GmbH — немецкий специализированный производитель профессионального оборудования для строительства и ремонта. За 40 лет работы FUBAG стал признанным лидером европейского рынка и поставляет продукцию во многие страны мира.
Германия — родина бренда
Китай — страна производства
Подробнее о бренде
Подробнее
Нашли ошибку в описании или в характеристиках?
Выделите текст и нажмите Ctrl+Enter
Характеристики
Смотреть все
Все
- Общие
-
Тип
инвертор -
Max ток
200 -
Min ток
20 -
Номинальное напряжение на входе, В
220 -
Min входное напряжение, В
150 -
Управляющий разъем
5pin -
Мах. диаметр электрода, мм
5 -
Режим работы
DC - Функции и особенности
-
Охлаждение горелки
воздушное -
Наличие синергии
да - Сварка TIG
-
TIG поджиг
LIFT(контактный) - Сварка MIG-MAG
-
Режим сварки
с газом/без газа -
Разъем горелки
EURO -
Еврокатушка
D200 -
Max диаметр проволоки, мм
1.0 - Прочее
-
Наличие сетевой вилки
да -
Кейс
нет - Габариты и вес
-
Габариты без упаковки
630 x 300 x 530 -
Вес нетто, кг
19 -
Вес упакованного товара, кг
25,3
Комплектация
- Сварочный полуавтомат-инвертор Fubag INMIG 200 SYN LCD
- Горелка FB 250, 3м
- Зажим на массу
- Держатель электродов
- Инструкция
- Упаковка
Характеристики
Общие
-
Тип
инвертор -
Max мощность, кВт
5.6 -
Max ток
200 -
Min ток
20 -
Номинальное напряжение на входе, В
220 -
Напряжение, В
220 -
Min входное напряжение, В
150 -
Управляющий разъем
5pin -
Мах. диаметр электрода, мм
5 -
Режим работы
DC -
Диаметр электродов, мм
1.6-5.0 -
Особенности
3 в 1 -
Тип горелки
FB 250 -
Работа при пониженном напряжении
до 150 В -
Дисплей
да -
ПВ на максимальном токе, %
40 -
Допустимое отклонение напряжения, %
-15/+15 -
Напряжение холостого хода
60 -
Класс товара
бытовой -
Диаметр электр/провол
1.6-5.0/0.8-1.0
Функции и особенности
-
Охлаждение горелки
воздушное -
Наличие синергии
да -
Сертификат Накс
нет -
Импульсный режим
нет -
Режим работы горелки
2-х тактный -
Сварка алюминия
да -
Сварка ММА
да -
TIG сварка
да -
Водное охлаждение в комплекте
нет
Сварка MMA
-
Антизалипание
да -
Горячий старт
да -
Разъем ММА
DX25 -
Форсаж дуги
да
Сварка TIG
-
TIG поджиг
LIFT(контактный) -
Разъем TIG горелки
М16х1.5; DX25
Сварка MIG-MAG
-
Режим сварки
с газом/без газа -
Разъем горелки
EURO -
Еврокатушка
D200 -
Max диаметр проволоки, мм
1.0 -
Min диаметр проволоки, мм
0.8 -
Количество подающих роликов
2
Прочее
-
Наличие сетевой вилки
да -
Бренд
FUBAG -
Модель
INMIG 200 SYN LCD + горелка FB 250, 3 м -
Гарантия
2 года -
Кейс
нет -
Степень защиты
IP21S -
Серия
INMIG
Габариты и вес
-
Габариты без упаковки
630 x 300 x 530 -
Вес нетто, кг
19 -
Вес упакованного товара, кг
25,3 -
Единица товара
Штука -
Габариты упакованного товара, мм
630 x 310 x 915
Файлы
Деталировка для сварочного полуавтомата-инвертора Fubag INMIG 200 SYN LCD.pdf
104.3 КБ
Скачать
Инструкция для сварочного полуавтомата-инвертора Fubag INMIG 200 SYN LCD.pdf
458.74 КБ
Скачать
Отзывы
У этого товара еще нет ни одного отзыва и вопроса — ваш может стать первым!
У этого товара еще нет ни одного отзыва — ваш может стать первым!
Об этом товаре еще не задавали вопросы — ваш может стать первым!
Сопутствующие товары
Код: 90015
Спилковые краги FoxWeld «Космос» XL
Тип: сварочные краги
Товар снят с производства: Нет
Серия: Космос
Вес упакованного товара, кг: 0.4
Габариты упакованного товара, мм: 360 x 190 x 30
Код: 90016
Спилковые краги FoxWeld «Защита»
Тип: сварочные краги
Товар снят с производства: Нет
Серия: Защита
Вес упакованного товара, кг: 0.3
Габариты упакованного товара, мм: 370 x 200 x 40
Код: 89941
Сварочная маска с обычным светофильтром FoxWeld КОРУНД МЕГА «синяя» (ф-р MEGA LED 2) в блистере
Тип: сварочная маска
Вес нетто, кг: 0.76
Гарантия: 2 Года
Товар снят с производства: Нет
Габариты без упаковки, мм: 310 x 180 x 290
Серия: КОРУНД МЕГА
Вес упакованного товара, кг: 0,76
Габариты упакованного товара, мм: 310 x 180 x 290
Код: 75421
Сварочная маска с обычным светофильтром FUBAG Ready 4/9-13 DIN черная
Тип: сварочная маска
Вес нетто, кг: 0.49
Гарантия: 1 год
Товар снят с производства: Нет
Габариты без упаковки, мм: 330 х 230 х 230
Серия: Ready
Вес упакованного товара, кг: 0,52
Габариты упакованного товара, мм: 330 x 230 x 230
Код: 89940
Сварочная маска с обычным светофильтром FoxWeld КОРУНД-Х SYNERGY (ф-р MEGA LED 2) без коробки
Тип: сварочная маска
Вес нетто, кг: 0.7
Гарантия: 2 Года
Товар снят с производства: Нет
Габариты без упаковки, мм: 340 x 230 x 220
Серия: КОРУНД-Х
Вес упакованного товара, кг: 0,7
Габариты упакованного товара, мм: 340 x 230 x 220
|
Код: 102175 Извините, товара сейчас нет в наличии
Бесплатная доставка
Извините, товара сейчас нет в наличии Сравнить Новости интернет-магазина «Лаукар»:28.03.2023 22.02.2023 13.02.2023 Дополнительная информация в категории Сварочный аппарат:Таблица Авторизованных сервисных центров по брендам. Описание Инструкция Отзывы (0) В интернет-магазине бытовой техники «Лаукар» Вы можете скачать инструкцию к товару Сварочный аппарат Fubag INMIG 200 SYN LCD совершенно бесплатно. Все инструкции, представленные на сайте интернет-магазина бытовой техники «Лаукар», предоставляются производителем товара. Для того чтобы скачать инструкцию, Вам необходимо нажать на ссылку «скачать инструкцию», расположенную ниже, а в случае, если ссылки нет, Скачать инструкцию Смотреть инструкцию
Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара: Сварочный аппарат Fubag INMIG 200 SYN LCD . Пожалуйста, сверяйте информацию о товаре с информацией на |
![Сварочный аппарат Ресанта САИ-250АД AC/DC [65/59]](https://laukar.com/data/190324/11453357187846309-90x90.jpg)
![Сварочный аппарат Ресанта САИПА-220 СИНЕРГИЯ [65/75]](https://laukar.com/data/210318/11027505234024131-90x90.jpg)
![Сварочный аппарат Ресанта САИ-200АД (АС/DC) [65/98]](https://laukar.com/data/230212/11843296453956590-90x90.jpg)
MIG-MAG Сварочный инвертор
MIG-MAG Welding machine
|
Operator’sManual |
Инструкцияпоэксплуатации |
INMIG 200 SYN LCD
www.fubag.ru
Инструкция по эксплуатации
|
Inmig 200 SYN LCD |
www.fubag.ru |
1. Безопасность
1.1 Предупреждающие знаки
• Показанные выше знаки обозначают предупреждение. Контакт с горячими и вращающимися частями и поражение электрическим током нанесут травмы вам и окружающим. Соответствующие предупреждения рассмотрены ниже. Для обеспечения безопасной работы необходимо принять защитные меры.
1.2 Ущерб, причиняемый при дуговой сварке
• Показанные ниже знаки и предупреждения относятся к ущербу, причиняемому в процессе проведения сварочных работ. Если присутствуют приведенные знаки, соблюдайте осторожность и предупреждайте об опасности других людей.
• Установка, отладка, эксплуатация, техническое обслуживание и ремонт сварочного аппарата должны осуществляться обученными специалистами.
• Во время эксплуатации сварочного аппарата посторонние лица и дети не должны находиться рядом с аппаратом.
• После выключения электропитания аппарата техническое обслуживание и проверка должны выполняться в соответствии с §5, поскольку в электролитических конденсаторах сохраняется напряжение постоянного тока.
Поражение электрическим током может привести к смерти.
• Никогда не прикасайтесь к электрическим частям.
• Работайте только в сухих, неповрежденных рукавицах и спецодежде.
• Обеспечьте защиту с помощью сухой изоляции. Убедитесь в том, что размеры изоляции достаточны для защиты всей области физического контакта со свариваемой деталью и поверхностью пола.
• Соблюдайте осторожность при эксплуатации аппарата в ограниченном пространстве, во время дождя и в условиях высокой влажности.
• Выключайте электропитание аппарата перед установкой и регулировкой.
• Правильно установите сварочный аппарат и соответствующим образом заземлите свариваемую часть или металлическую поверхность согласно руководству по эксплуатации.
• Когда сварочный аппарат включен, электрод, заготовка и цепь заземления находятся под напряжением. Не прикасайтесь к этим частям незащищенной кожей и мокрой одеждой. Работайте только в сухих, неповрежденных рукавицах для защиты рук.
• При выполнении автоматической или полуавтоматической сварки проволокой электрод, катушка электродной проволоки, сварочная головка, сопло или сварочная горелка для полуавтоматической сварки также находятся под напряжением.
• Всегда проверяйте, чтобы кабель был надежно соединен со свариваемой металлической поверхностью. Место соединения должно располагаться максимально близко к зоне сварки.
— 2 —
Инструкция по эксплуатации
|
Inmig 200 SYN LCD |
www.fubag.ru |
• Поддерживайте зажим заготовки, держатель электрода, сварочный кабель и сварочный аппарат в надлежащем техническом состоянии. Ремонтируйте поврежденную изоляцию.
• Никогда не соединяйте между собой части держателей электродов, находящиеся под напряжением, от разных сварочных аппаратов, поскольку напряжение между ними может равняться суммарному напряжению разомкнутой цепи обоих сварочных аппаратов.
• При работе на возвышении используйте предохранительный пояс для защиты от падения в случае поражения электрическим током.
Пары и газы могут быть опасными.
• Газы и пары, генерируемые в процессе сварки, могут быть опасны для вашего здоровья. Не вдыхайте эти пары и газы. Обеспечьте систему вытяжки или достаточную вентиляцию в месте проведения сварочных работ для отвода паров и газов из зоны дыхания. При выполнении сварки с использованием электродов, требующих специальной вентиляции, например, электродов для нержавеющий стали или для наплавки твердым сплавом, а также при выполнениисваркинаосвинцованнойиликадмированнойсталиидругихметаллахипокрытиях,которые выделяют высокотоксичные пары, поддерживайте концентрацию этих паров на уровне ниже предельно допустимой концентрации с использованием системы вытяжной или принудительной вентиляции. При работе в ограниченном пространстве или в определенных условияхнаоткрытомвоздухеможетпотребоватьсяреспиратор.Присваркеоцинкованнойстали также требуется соблюдение дополнительных мер предосторожности.
• Не проводите сварочные работы вблизи паров хлорпроизводных углеводородов, образующихся в результате обезжиривания, очистки и обработки. Тепловое и световое излучение дуги способно вступать в реакцию с парами растворителей с образованием фосгена, который является высокотоксичным газом, и других раздражающих веществ.
• Защитные газы, используемые при дуговой сварке, способны вытеснять воздух и могут привести к травмам или смерти. Для того чтобы гарантировать в месте проведения работ присутствие воздуха, пригодного для дыхания, необходимо обеспечить надлежащую вентиляцию, в особенности в закрытых помещениях.
• Внимательно ознакомьтесь с инструкциями изготовителя оборудования и расходных материалов, которые будут использоваться, включая паспорт безопасности вещества (материала), а также соблюдайте правила техники безопасности вашего предприятия.
Излучение сварочной дуги может вызвать ожоги.
• При выполнении сварки или наблюдении за дуговой сваркой надевайте сварочный щиток с соответствующими фильтрами и накладками для защиты глаз от искр и излучения дуги.
• Надевайте соответствующую спецодежду, изготовленную из прочного негорючего материала, для защиты кожи от излучения дуги.
• Защитите людей, находящихся рядом с местом проведения сварочных работ, соответствующими негорючими экранами и/или предупредите их о том, чтобы они не смотрели на дугу и располагались вдали от светового излучения дуги и горячих брызг, образующихся во время сварки.
— 3 —
Инструкция по эксплуатации
|
Inmig 200 SYN LCD |
www.fubag.ru |
Индивидуальная защита.
• Не отсоединяйте защитные устройства, не убирайте защитные ограждения и не снимайте кожухи. Поддерживайте все защитное оборудование в надлежащем рабочем состоянии. Во время запуска, эксплуатации и ремонта оборудования держите руки, волосы, одежду и инструменты вдали от клиновых ремней, шестерней, вентиляторов и других вращающихся частей.
• Не располагайте руки рядом с вентилятором двигателя. Не пытайтесь изменять положение регулятора скорости вращения или направляющего шкива с помощью рычага управления во время работы двигателя.
• НЕ выполняйте заправку топливом вблизи сварочной дуги или при работающем двигателе. Перед заправкой остановите двигатель и дайте ему остыть во избежание контакта пролитого топлива с горячими частями двигателя и воспламенения. Не проливайте топливо при наполнении бака. Если топливо пролилось, протрите место пролива и не запускайте двигатель до полного удаления паров топлива.
Искры, образующиеся во время сварки, могут привести к пожару или взрыву.
• Удалите горючие материалы из зоны сварки. Если это невозможно, накройте их для защиты от попадания искр и возможного пожара. Брызги и раскаленные частицы могут свободно проникать через небольшие трещины и отверстия. Не проводите сварочные работы вблизи гидравлических линий. Подготовьте огнетушитель.
• Если в месте проведения сварочных работ должны использоваться сжатые газы, необходимо соблюдать особые меры предосторожности для предотвращения опасной ситуации.
• Если сварочные работы не проводятся, убедитесь в том, что никакая часть электрической цепи не касается свариваемой детали или поверхности пола. Случайный контакт может привести к перегреву и стать причиной пожара.
• Не подвергайте нагреву, резке или сварке баки, бочки и другие контейнеры до принятия соответствующих защитных мер, препятствующих выделению горючих или токсичных паров из веществ, находящихся внутри данных емкостей. Это может привести к взрыву, даже если емкости были очищены.
• Перед нагревом, резкой или сваркой полых литых заготовок их необходимо продуть во избежание взрыва.
• Во время выполнения сварки образуются искры и брызги. Надевайте защитную спецодежду (кожаные рукавицы, плотная куртка, брюки без отворотов, высокие ботинки и головной убор). При нахождении в зоне проведения сварочных работ всегда надевайте защитные очки с боковыми щитками.
• Присоединитесварочныйкабельксвариваемойчастикакможноближекзонесварки.Сварочные кабели, подключенные к зданию или другим конструкциям вдали от зоны сварки, по-
— 4 —
Инструкция по эксплуатации
|
Inmig 200 SYN LCD |
www.fubag.ru |
вышаютвероятностьпрохождениясварочноготокачерезподъемныецепи,тросыподъемных кранов и др. Это может привести к пожару или перегреву подъемных цепей или тросов.
Вращающиеся части могут представлять опасность.
• Используйте баллоны со сжатым газом, содержащие соответствующий защитный газ, а также исправные регуляторы, предназначенные для используемого газа и давления. Все шланги, штуцеры и т.д. должны быть предназначены для используемого газа и давления и находиться в надлежащем рабочем состоянии.
• Всегда храните газовые баллоны в вертикальном положении. Баллоны должны быть надежно закреплены цепью на тележке или неподвижном основании.
• Газовые баллоны должны располагаться:
—Вдали от мест, где они могут подвергаться ударам или механическому повреждению.
—На безопасном удалении от участков сварки и резки и любого другого источника тепла, искр или пламени.
• Не допускайте контакта электрода, держателя электрода или любых других частей, находящихся под напряжением, с газовым баллоном.
• При открытии клапана баллона не приближайте голову и лицо к выпускному отверстию клапана.
• Всегда устанавливайте и завинчивайте вручную защитные колпачки клапана, за исключением случаев, когда баллон используется или присоединен для использования.
1.3 Информация об электромагнитных полях
Электрический ток, протекающий по любому проводнику, создает локальные электромагнитные поля (ЭМП). Во всем мире ведутся споры относительно влияния электромагнитных полей. К настоящему времени существенные доказательства отрицательного влияния электромагнитных полей на здоровье людей отсутствуют. Тем не менее, исследования вредного воздействия электромагнитных полей все еще продолжаются. До получения результатов исследований необходимо свести к минимуму воздействие электромагнитных полей.
• С целью сведения к минимуму риска, связанного с воздействием электромагнитных полей, должны выполняться следующие требования:
—Прокладывайте сварочные кабели, идущие к электроду и свариваемой детали, вместе. Если возможно, закрепляйте их лентой.
—Все кабели должны располагаться как можно дальше от оператора.
—Никогда не наматывайте кабель питания вокруг себя.
—Располагайте сварочный аппарат и кабель питания как можно дальше от оператора.
—Присоединяйте сварочный кабель к свариваемой детали как можно ближе к зоне сварки.
—Не допускайте присутствия людей с кардиостимуляторами в месте проведения сварочных работ.
—5 —
Инструкция по эксплуатации
|
Inmig 200 SYN LCD |
www.fubag.ru |
2. Конструкция и функционирование
2.1 Охлаждение аппарата
Дляобеспеченияоптимальнойпродолжительностивключения(ПВ)силовойчастинеобходимо: • Обеспечить достаточную вентиляцию на рабочем месте.
• Не загораживать воздухозаборные и воздуховыпускные вентиляционные отверстия аппарата.
• Защитить аппарат от проникновения внутрь металлических частиц, пыли или иных посторонних тел.
2.2 Транспортировка и установка
Транспортировка должна производиться с отключенными сварочными кабелями (горелкой) и свернутым, качественно уложенным сетевым кабелем. Не допускать сильной тряски и иных внешних воздействий, которые могут повредить корпус, панель управления, внутренние элементы, сетевой кабель.
Место установки!
Аппарат необходимо устанавливать и эксплуатировать в специальных помещениях, оборудованных приточно-вытяжной вентиляцией (или хорошо проветриваемых) на прочном и плоском основании!
• Необходимо обеспечить наличие ровного, нескользкого, сухого пола и достаточное освещение рабочего места.
• Должна быть всегда обеспечена безопасная эксплуатация аппарата. В верхней части предусмотрена ручка для переноски аппарата.
Рис. 2.1 Ручка для переноски аппарата
2.3 Подключение к электросети
Опасность при ненадлежащем подключении к электросети!
Ненадлежащее подключение к электросети может привести к физическому или материальному ущербу!
• Подключать аппарат только к розетке с защитным проводом, подсоединенным согласно предписаниям.
• При необходимости подсоединения новой сетевой вилки установку должен выполнять только специалист-электротехник в соответствии с национальными законами или предписаниями!
• Специалист-электротехник должен регулярно проверять сетевую вилку, розетку и линию питания!
• Во время работы в режиме генератора последний следует заземлить в соответствии с руководством по его эксплуатации. Созданная сеть должна соответствовать указанным параметрам.
— 6 —
Инструкция по эксплуатации
|
Inmig 200 SYN LCD |
www.fubag.ru |
• Аппарат можно использовать во всех сетях TN и TT с отделением нейтральног защитного провода
Экспликация
|
Поз. |
Обозначения |
Распознавательная |
|
раскраска |
||
|
L1 |
Внешний привод 1 |
Коричневый |
|
N |
Нулевой привод |
Синий |
|
PE |
Защитный провод |
Желто-зеленый |
Рис. 2.2
Рабочее напряжение — сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в таблич
сноминальными данными, должно совпадать с сетевым напряжением!
3.Описание аппарата
3.1 Вид спереди
|
Поз. Символ |
Описание |
|||||
|
1 |
Панель управления |
|||||
|
2 |
Разъём подключения сварочной горелки |
|||||
|
Euro |
||||||
|
Гнездо подключения, 5 контактов |
||||||
|
3 |
Подключение кабеля управления горелки |
|||||
|
1 |
TIG |
|||||
|
Соединительный штуцер G1/4″ |
||||||
|
2 |
4 |
|||||
|
Подключение защитного газа горелки TIG |
||||||
|
Байонетный разъем, сварочный ток «-» |
||||||
|
6 |
• MIG/MAG: подсоединение кабеля массы |
|||||
|
5 |
• TIG: Подключение сварочной горелки TIG |
|||||
5• MMA: подсоединение электрододержателя или кабеля массы
|
3 |
4 |
Байонетный разъем, сварочный ток «+» |
|
|
6 |
• TIG: Подключение кабеля массы |
||
|
• MMA: подсоединение электрододержателя |
|||
|
Рис. 3.1 |
или кабеля массы |
— 7 —
Loading…
