Инструкция по эксплуатации для водонагревателя Garanterm GTR, GTN, GTI

Комплектующие для водонагревателя

Тэны для водонагревателя

Модель ТЭНа	фото
ТЭН из нержавейки RF TW 2000Вт с креплением под анод M4

Аноды для водонагревателя

Модель анода	фото
Анод магниевый М4 для водонагревателей

 УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

• Все сантехнические и электромонтажные работы по монтажу, пуску в эксплуатацию, ремонту и техническому обслуживанию водонагревателя должны проводиться квалифицированными специалистами с обязательными отметками в разделах «Отметка о монтаже» и «Гарантийный талон».
• Сантехническая подводка и запорная арматура должны соответствовать параметрам водопроводной сети и иметь необходимые сертификаты качества.
• Водонагреватель должен быть установлен в помещении, в котором поддерживается комнатная температура.
• Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей в магистральной системе водоснабжения, необходимо производить монтаж водонагревателя в помещениях, имеющих гидроизоляцию полов и дренаж в канализацию. Ни в коем случае не размещать под водонагревателем предметы, подверженные воздействию воды. В противном случае, необходимо установить под водонагревателем защитный поддон с дренажем в канализацию.
Необходимо руководствоваться следующими правилами при установке и эксплуатации водонагревателя:
• не эксплуатировать водонагреватель без заземления;
• не эксплуатировать водонагреватель без предохранительного клапана;
• не включать водонагреватель в электрическую сеть, если он не заполнен водой;
• не сливать воду из водонагревателя, если он подключен к электросети;
• не проводить сервисных работ с включенным в электросеть водонагревателем;
• не производить сервисное обслуживание водонагревателя, используя запасные части, не рекомендованные изготовителем водонагревателя;
• защищать водонагреватель от попадания в него механических примесей, присутствующих в воде, путем установки стандартных бытовых фильтров очистки;
• не использовать воду из водонагревателя для приготовления пищи.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Водонагреватель «Garanterm» относится к категории водонагревателей закрытого типа и предназначен для обеспечения горячей водой различных помещений с одной или несколькими водоразборными точками, имеющих магистраль холодного водоснабжения с рабочим давлением не менее 0,05 МПа и не более 0,6 МПа.
• Водонагреватель имеет внутренний бак, изготовленный из высококачественной нержавеющей стали с содержанием титана, что обеспечивает высокую коррозийную стойкость и , как следствие, длительный срок эксплуатации.
• Модели Silver в своей конструкции содержат электронное устройство с серебряным анодом, обеспечивающим обеззараживание нагреваемой воды. Эта серия водонагревателей представляет товар “нового поколения”, который заботится о Вашем здоровье.
• Регулирование температуры нагрева воды в водонагревателе в пределах от 30°С до 75°С осуществляется с помощью расположенного на корпусе водонагревателя регулятора температуры.
• Водонагреватель имеет контрольные лампочки для световой индикации работы.
• Водонагреватель имеет три режима мощности нагрева воды: 0,7 кВт, 1,3 кВт, 2,0 кВт, которые обеспечивают, при необходимости, как экономичный, так и форсированный нагрев воды.
• Комплектация «ВСЕ ВКЛЮЧЕНО» (в комплект поставки входят: электрический шнур, предохранительный клапан типа GT Valve, крепежные анкера, руководство по эксплуатации).
• Параметры питающей электросети : однофазная сеть напряжением 220В±10% и частотой 50Гц±1%
• Класс защиты : IP 24
• Диаметр резьбы патрубков подключения холодной и горячей воды: 1/2″
• Объем внутреннего бака и мощность нагревательного элемента указаны на идентификационной табличке на корпусе водонагревателя.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
• КРЕПЛЕНИЕ
Для крепления водонагревателя на вертикальной поверхности следует использовать анкера, входящие в комплект водонагревателя. При этом поверхность, на которой он будет установлен, должна выдерживать вес наполненного водой водонагревателя.
• УСТАНОВКА
Рекомендуется устанавливать водонагреватель как можно ближе к месту использования горячей воды, чтобы сократить потери тепла в трубах. Для обеспечения возможности технического обслуживания водонагреватель должен быть установлен таким образом, чтобы расстояние от той его части, на которой расположены патрубки холодной/горячей воды, до ближайшей поверхности, было не менее 0,5 метра. Схема установки водонагревателя показана на Рис. 1.
• СХЕМА УСТАНОВКИ ВОДОНАГРЕВАТЕЛЯ
Крепление водонагревателя осуществляется с помощью крепежных планок А и В, расположенных на корпусе водонагревателя и крепежных анкеров, входящих в комплект поставки.
Рис. 1

• ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ МАГИСТРАЛИ

Подключение к водопроводу производится в соответствии со схемой, показанной на Рис. 2.

Рис. 2

• ЭКСПЛУАТАЦИЯ ВОДОНАГРЕВАТЕЛЯ

После подключения к магистрали водоснабжения откройте вентиль подачи холодной воды в водонагреватель и кран горячей воды на смесителе, чтобы обеспечить отток воздуха из водонагревателя. Когда бак водонагревателя заполнится, из смесителя потечет вода. Вставьте вилку электрического шнура водонагревателя в розетку и выберите один из трех режимов нагрева воды нажатием на клавиши выключателей на корпусе: клавиша I соответствует мощности 0,7 кВт, клавиша II соответствует мощности 1,3 кВт, обе включенные клавиши соответствуют форсированному режиму нагрева при мощности 2,0 кВт. При включении клавиши она подсвечивается световым индикатором, показывающим, что идет нагрев воды в баке. В процессе эксплуатации корпус водонагревателя может незначительно нагреваться. Регулировка температуры нагреваемой воды осуществляется с помощью ручки терморегулятора, расположенной на корпусе водонагревателя. После того как температура воды в баке достигнет установленного регулятором температуры значения, устройство автоматики отключит нагрев. При понижении температуры воды в баке устройство автоматики включит нагрев воды, таким образом поддерживая её температуру на установленном значении. Среднее время, которое требуется для нагрева воды в баке до температуры 60°С при температуре холодной воды на входе 15°С, в зависимости от объема водонагревателя в литрах, показано в Таблице 1.

Таблица 1. Время нагрева воды

• ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание проводится с целью проверки наличия и удаления, при необходимости, накипи на нагревательном элементе. Также при этом удаляется осадок, который может образоваться в нижней части бака. Образовавшуюся на нагревательном элементе накипь можно удалить с помощью специальных чистящих средств, либо механическим путем. Рекомендуется через год с момента начала эксплуатации водонагревателя провести первое техническое обслуживание специалистами уполномоченного сервисного центра и по степени интенсивности образования накипи и осадка определить сроки проведения последующего обслуживания.

 Проведение регулярного технического обслуживания максимально продлевает срок эксплуатации водонагревателя. Накопление накипи на нагревательном элементе может привести к его повреждению.

Повреждение нагревательного элемента по причине образования на нем накипи не попадает под действие гарантийных обязательств производителя. Регулярное техническое обслуживание не входит в гарантийные обязательства производителя.

В моделях Silver необходимо один раз в год проводить замену серебряного анода силами специализированного сервисного центра.

При проведении технического обслуживания самостоятельно необходимо соблюдать меры безопасности и проводить работы в следующей последовательности. С помощью выключателей на корпусе отключить водонагреватель, после чего вынуть вилку электрического шнура из розетки.

Чтобы избежать ожога горячей водой при её сливе из бака, необходимо открыть кран горячей воды смесителя и дождаться когда из него потечет холодная вода, и оставить его открытым. После этого перекрыть вентилем поступление холодной воды в бак. Повернув ручку на предохранительном клапане слить воду из бака в канализацию. Затем, сняв крышку водонагревателя со стороны размещения патрубков холодной/горячей воды, необходимо отсоединить электрические провода, подключенные к контактам нагревательного элемента. Аккуратно вынуть капиллярную трубку термостата (устройства автоматики) из защитной трубки, расположенной на основании нагревательного элемента. Открутить болты и снять фланец, с помощью которого закреплен нагревательный элемент. Вынув нагревательный элемент аккуратно очистить его от накипи (при необходимости), и при наличии осадка в баке также аккуратно его удалить. По окончании обслуживания произвести сборку водонагревателя в обратном порядке, соблюдая правильность подключения электрических проводов к контактам нагревательного элемента. Произвести пуск в эксплуатацию водонагревателя в соответствии с указаниями данного руководства.

 Срабатывание термозащиты водонагревателя не является его неисправностью. Возврат водонагревателя в рабочее состояние осуществляется нажатием на кнопку термозащиты.
УТИЛИЗАЦИЯ
При соблюдении правил установки, эксплуатации и технического обслуживании ЭВН и соответствии качества используемой воды действующим стандартам изготовитель устанавливает на него срок службы с даты покупки ЭВН.
Все составные части водонагревателя изготовлены из материалов, допускающих, в случае необходимости, экологически безопасную его утилизацию, которая должна происходить в соответствии с нормами и правилами той страны, где эксплуатируется водонагреватель.
 Изготовитель оставляет за собой право на внесение изменений в конструкцию и характеристики водонагревателя без предварительного уведомления.

Инструкции для водонагревателей

Код: 123513

Извините, товара сейчас нет в наличии

Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара: Водонагреватель Garanterm GTN 100 V. Пожалуйста, сверяйте информацию о товаре с информацией на
официальном сайте компании производителя.

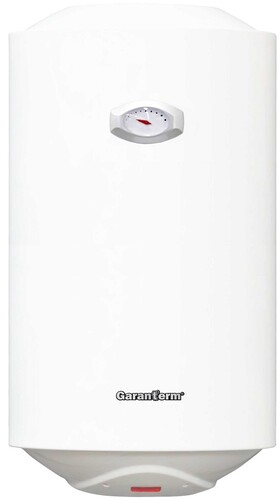

Водонагреватель Garanterm ER 100 V

накопительный, установка вертикальная, 100 л, 1.5 кВт, время нагрева — 210 мин., 75 °С, 445 мм x 958 мм x 455 мм
подробнее

Код товара: 1106873

Первое знакомство

Garanterm – водонагреватель с длительным гарантийным сроком. Именно таким способом производитель показывает надежность данных устройств

Во время разработок моделей максимальное внимание уделяется качеству материалов. Они не подвержены коррозии, благодаря применению сварки холодного типа

Модельный ряд водонагревателей Garanterm достаточно большой. Например, с нержавеющим баком есть четыре серии:

• Image. Дизайн стильный и современный, панели имеют зеркальное покрытие. В данной группе объединены устройства, вмещающие от 30 до 100 литров воды. Накопительных баков – 2, регуляторов температуры – 2. Нагревательный элемент – ТЭН (тип – сухой). Оборудование не требует ежегодного обслуживания. Потребляемая мощность – 2000 Вт. Есть три режима регулировки. Приборы данной серии надежны, эффективны и экономичны.
• Rondo. Устройства оснащаются двумя ТЭНами, мощность которых от 2 до 6 кВт. Нагревание жидкости происходит в рекордно короткие сроки, что делает приборы этой серии наиболее экономичными. В модельной линейке есть водонагреватели, вмещающие от 30 до 300 литров. Имеется регулятор для переключения мощности (3 режима). На сегодняшний момент самая популярная серия.
• Smart. В данной группе объединены узкие устройства (диаметр не превышает 27 см). Максимальный объем – 50 л, минимальный – 30 л. Водонагреватель накопительный Garanterm данной серии потребляет 2000 Вт. Для повышения уровня экономичности производитель увеличил теплоизоляционный слой, благодаря чему нагретая вода длительное время сохраняется горячей. Компактные размеры позволяют устанавливать приборы данной серии в малогабаритных квартирах.
• Narrow. Устройства, объемом от 30 до 100 л, имеют плоский корпус. Оснащаются двумя накопительными баками и нагревательными элементами. Мощность и температура регулируются. Приборы эффективные и экономичные. За счет хорошей толщины теплоизоляции могут сохранять высокую температуру воды в течении суток.

Не менее популярными являются модели с армированной поверхностью внутренних стенок бака. В сравнении с классическими приборами в них используются технологии, которые значительно повышают уровень защиты от коррозии и ржавчины, а также максимально защищают теплоноситель.

Пути решения проблем с оборудованием

В процессе эксплуатация проточных и накопительных нагревателей воды могут возникать определенные проблемы. Чаще всего это появление неприятного запаха и плесени, вытекающей из крана вместе с теплой водой.

Такая ситуация возникает, когда устанавливают низкую температуру нагрева в 40 градусов или долго не пользовались прибором. Это благоприятные условия для развития и размножения плесени и грибков.

Чтобы устранить эту проблему и не устанавливать максимальный нагрев, можно выбрать экономный режим, если такой предусмотрен у конкретной модели. В настройках эко режима установлена граничная температура нагрева воды на уровне 50-55 градусов.

Важно использовать правильную схему по подключению бойлера, рекомендуемую производителем

Во-вторых, нельзя совершать подключение к трубопроводу с горячей водой. В зависимости от технических характеристик прибора, они рассчитаны на работу с водой, температура которой колеблется от 2 до 30 градусов.

Это средний диапазон допустимых значений. У конкретной модели граничные значения температуры проточной воды могут быть свои, например, от 5 до 20 градусов.

Третья проблема, когда при работающем проточном водонагревателе перестает бежать теплая вода. Одна из причин – проблемы с давлением поступающей воды.

Для работы некоторых моделей требуется специальный смеситель низкого давления. Если оно не соответствует техническим возможностям прибора, срабатывает механизм отключения. Возобновить работу нагреватель сможет только после нормализации давления.

Еще одна причина – если перекрыта подача воды по водопроводу. Устранить это не сложно, нужно возобновить подачу.

В-четвертых, может бежать слишком горячая вода. Эта проблема в моделях с автоматической системой регулирования температуры свидетельствует о ее поломке и требует срочного вызова специалиста. У проточных приборов предстоит увеличить поток воды на входе или прочистить трубы подачи.

Если владелец дорожит гарантийным обслуживанием дорогостоящего прибора, то для устранения любой неисправности и ежегодного обслуживания предстоит вызывать специалиста

Пятая проблема – слишком холодная вода, не удовлетворяющая пожеланиям владельца водонагревателя. В этом случае у накопительных агрегатов вероятна поломка термостата.

Не лишним будет проверка выставленного температурного режима, ведь кто-то из членов семьи мог поменять минимальную температуру нагрева воды.

У проточных приборов такая проблема может свидетельствовать о проблемах с электропитанием. Второй вариант – повысить мощность нагрева.

После завершения срока эксплуатации, предусмотренного производителем, не следует продолжать пользоваться оборудованием. Его нужно демонтировать и сдать на утилизацию.

Если это электрическая модель, то лучше отрезать провод, включающийся в сеть. Такая мера убережет от случайного использования прибора сторонними лицами.

Сливаем воду

Перед тем как почистить бойлер, необходимо избавиться от всей жидкости внутри него. В случае если водонагреватель располагается непосредственно над ванной, можно поставить под него большую емкость и слить воду во время снятия ТЭНа. Изучите устройство бойлера: если электронагревательный прибор вкручивается в бак – проведите две процедуры одновременно. Если для того, чтобы снять ТЭН, необходимо выкрутить несколько гаек – лучше слить воду заранее. При верном подключении к водопроводу никаких проблем с чисткой быть не должно.

1. Обязательно отключите прибор от сети, закройте общий кран подачи воды.
2. Перекройте холодную воду, на самом близком смесителе откройте горячую и подождите, пока она стечет.
3. Соедините трубку со сливным штуцером, направьте ее в канализацию, откройте кран и спустите воду.

Существует еще один вариант – если краны и сливные патрубки отсутствуют, опорожните бак с помощью предохранительного клапана. Чистка бойлера своими руками этим способом – долгий процесс, поэтому лучше дождаться, пока остынет вода. При отсутствии штуцера отсоедините трубку горячей воды и подставьте ведро. Постепенно откручивайте предохранительный клапан, пока из него не польется жидкость.

Важные советы

Чистка бойлера – простой процесс, но процедуру лучше не проводить в одиночку – водонагреватели бывают очень тяжелыми.

• Если вы используете химические средства, следите за тем, чтобы они не контактировали с резиновыми уплотнителями – они могут потерять эластичность, вследствие чего бойлер потечет.
• Проверяйте дважды каждую выполненную вами операцию. Водонагреватель не будет работать после сборки, если сделать что-то неправильно.
• Подключайте и отключайте питание только при заполненном водой баке.
• Когда вы завершите промывку, залейте бойлер водой и подождите некоторое время. Если фланец не подтекает – отлично, можно пользоваться прибором.
• Если вы используете химические средства, обязательно надевайте перчатку и защитную маску.

Теперь вы знаете, как почистить бойлер, не вызывая мастера. Это достаточно простой и относительно быстрый процесс, с которым может справиться любой хозяин. Главное – своевременно проводить эту операцию, чтобы прибор служил вам долгое время. Помните: профессиональный ремонт бойлеров – процесс затратный.

Водонагреватель Garanterm — это универсальный источник горячей воды в любое время. В качестве нагревателя используется сухой ТЭН. Для хозяев домов без газоснабжения электрический бойлер — это самый надежный и экономичный способ обеспечить себя горячей водой.

Основные виды поломок водонагревателей

Даже простые нагревательные приборы иногда ломаются. При возникновении неисправностей хозяева должны обратиться к представителям компании для получения гарантийного обслуживания.

• Иногда баки водонагревателей начинают протекать. При обнаружении проблемы оборудование следует отключить от электросети, перекрыть доступ воды и опустошить баки.
• Из-за некачественной воды ТЭН покрывается накипью, снижается его способность нагревать воду, он перегорает. При перегорании ТЭНа хозяева должны выключить прибор из сети и вызвать мастера для замены нагревательного элемента.

Профилактическая чистка ТЭНа выполняется следующим образом:

1. Отключить подачу воды и электроэнергии.
2. Слить воду из баков.
3. Открутить болты, удерживающие панель по бокам прибора.
4. С помощью гаечного ключа и отвертки снять ТЭНы.
5. Устранить накипь с помощью лимонной кислоты, залитой в бак на 3–5 минут.

Удалить небольшой слой накипи можно ножом. Для этого одной рукой удерживают ТЭН, а другой — аккуратно удаляют накипь.

Популярные модели

Очень важно выбрать подходящий по размерам и мощности водонагреватель. Для покупки оптимального оборудования необходимо руководствоваться несколькими критериями выбора:

Размер. В городских квартирах нет возможности отвести целую комнату под полноценную бойлерную, поэтому оборудование располагают в ванной или на кухне. Чтобы оно не занимало много места, хозяева выбирают водонагреватели небольшого размера.
Форма. Иногда для экономии пространства целесообразно купить бойлер необычной формы (узкий цилиндрический или плоский). Она будет зависеть от особенностей места для бойлера.
Мощность

В домах со слабой проводкой важно установить прибор небольшой мощности. Это снизит риск возникновения короткого замыкания.
Внешний вид

Этот параметр особенно важен для приборов, устанавливаемых в квартире. Водонагревателю предстоит находиться на видном месте, поэтому выбор привлекательного внешне изделия очень важен.

Для квартиры

Водонагреватель Garanterm GTN 80 V

Бойлер в городской квартире способен избавить хозяев от дискомфорта в период отключения горячего водоснабжения. Водонагреватель работает лишь несколько недель в году и располагается на видном месте, поэтому хозяева отдают предпочтение небольшим конструкциям. Самые популярные модели для квартиры:

• Garanterm GTN 80 V. Небольшая глубина прибора позволяет установить его на кухне над раковиной или в ванной комнате. Благодаря небольшому размеру прибор не создает дискомфорта при работе на кухне. Два бака дают возможность одновременно нагревать и расходовать воду, внушительный объем бойлера способен обеспечить водой большую семью.
• Garanterm GTR 50 V. Узкий и высокий настенный бойлер. Легко размещается в небольшом пространстве. Мощность прибора — 2,0 кВт.
• Garanterm ER 50 V. Удачная модель для установки в квартире в качестве запасного источника горячей воды. Небольшой настенный водонагреватель цилиндрической формы легко помещается в ванной комнате и обеспечивает водой среднестатистическую семью из 3-4 человек.

Для загородного дома

Бойлер Garanterm ER 50 V

В загородных домах, где постоянно живут люди, водонагреватель становится единственным источником горячей воды. При выборе бойлера на первое место ставится его надежность и объем бака. Популярные модели для частных домов:

• Garanterm ER 50 V — это удачный вариант не только для квартиры, но и для частного дома. Он идеально устанавливается в специальной бойлерной или в ванной комнате. Экономичная модель мощностью 1,5 кВт нагревает весь объем воды за 75 минут.
• Garanterm GTR 80 V. Узкий бойлер легко устанавливается в ванной комнате, незаметен в интерьере, помещается практически в любой нише. Функция быстрого нагрева позволяет поднять температуру воды до 75 градусов всего за 130 минут.

Garanterm ER 80 H Origin

Водонагреватель Garanterm ER 80 H устанавливают горизонтально. Корпус классический (цилиндрический), покрыт белоснежной эмалью. При производстве использовалась технология армирования Mineral Glass и Dry Coat. Габариты водонагревателя: 44,5×79,8×44,5 см. Объем – 80 литров. Без воды устройство весит чуточку больше 22 кг. Нагревательный ТЭН один, работает с мощностью 1,5 кВт. Для того чтобы нагреть воду до 45° прибор затрачивает почти 3 часа. Бак изготовлен из листового металла, подводка для труб – из нержавеющей стали. Система защиты по электрической части – IPX4. Водонагреватель оснащен магниевым анодом и предохранительным клапаном.

Модель относится к бюджетным вариантам, стоимость которой варьируется в пределах 5500-6500 рублей.

Технологии

Garanterm – водонагреватель, при создании которого используются инновационные технологии. Давайте рассмотрим их:

• Point Y – система, благодаря которой значительно повышается надежность соединительного места трех швов. Суть технологии заключается в применении холодной сварки. Благодаря тому, что хромированная поверхность не нагревается, крепость соединения повышается на 30%.
• Flat Tank – применение двух накопительных баков. Используется в плоских моделях с ТЭНами сухого типа.
• SuperFoam – эффективность теплоизоляции. Как правило, во всех моделях используется полиуретан, который имеет низкий уровень теплопроводности. Благодаря его применению удалось значительно снизить теплопотери.
• Cold Metal Transfer – технология использования холодной сварки, которая максимально сохраняет качество нержавеющей стали.
• Dry Coat – система защиты поверхности внутренних стенок бака. Эмаль наносится равномерным слоем и прочно закрепляется.

Проверка на надежность

Garanterm – водонагреватель, в надежности которого можно быть уверенным на все 100%. Компания проводит разные тестирования на прочность и безопасность. Давайте разберемся, как именно проверяются устройства на производстве.

• Раствор кислоты (30%). С помощью создания кислотной среды внутри бака на протяжении одного месяца тестировалась стойкость эмалевого покрытия. Ржавчина и коррозия металла не обнаружены.
• Гидроудары большой мощностью. Водонагреватель Garanterm (инструкция содержит данную информацию) тестировался на прочность накопительного бака в течении 86 часов. За одну секунду подавались два достаточно сильных гидроудара. Всего было 150 тысяч циклов. Это свидетельствует о том, что гарантийный срок материала бака составляет около 20 лет.
• Проверка высоким давлением. На протяжении 3 минут внутри бака повышали давление до 24 атмосфер. Результаты теста показали, что стенки и покрытие не деформировались, течи не обнаружены.

• Перепады температур. Для того чтобы проверить прочность накопительного бака, в лабораторных условиях сначала внутри него резко подняли температуру до 93°, а после опустили до -20°. Деформация отсутствовала.

Когда нужно проводить очистку?

Подвергать бойлер очистке нужно примерно раз в два года. Начните процесс, если вы заметили следующие перебои в работе:

• прибор начал слишком долго нагревать воду или часто выключаться;
• бойлер издает громкое шипение при работе;
• из него льется желтая жидкость с запахом сероводорода.

Если вы пользуетесь водонагревателем на максимальных температурах, чистить его придется чаще (накипь и наросты на баке образовываются быстрее). Чтобы продлить жизнь прибору, нагревайте воду до 60-70 градусов по Цельсию.

Еще один дельный совет – чтобы уменьшить количество поломок, не покупайте водонагреватели с ТЭНами из черных и оцинкованных металлов. Такие детали хуже противостоят ржавчине и плохо справляются с нагревом воды.

Отдавайте предпочтение магнитным терморегуляторам.

Чистка нагревательного бака

Промывка бойлеров изнутри также важна, как очистка ТЭНа. Подставьте ведро, откройте кран холодной воды и подождите, пока она смоет остатки накипи из водонагревателя. Для удобства можете снять прибор со стены.

При особенно сильном загрязнении уберите накипь вручную. Не пользуйтесь абразивными средствами или твердыми предметами – это недопустимо для эмалированной поверхности. Не трогайте магниевый стержень, если с ним что-нибудь случится – придется покупать новую деталь. Если убрать накипь не получается, необходимо демонтировать прибор и очищать его химическими средствами.

После очистки соберите и подключите водонагреватель. Помните: все детали должны быть сухими.

Уход и особенности обслуживания

Как накопительные, так и проточные модели нуждаются в уходе и периодическом обслуживании.

Беспроблемную службу оборудования способны обеспечить:

• правильная эксплуатация;
• уход;
• своевременное обслуживание.

Выполняя инструкции и рекомендации производителя по эксплуатации водонагревателя, можно уберечь оборудование от случайных поломок.

Желательно, чтобы в процессе эксплуатации на прибор не попадали брызги воды, а он сам был надежно закреплен на стене

Что касается ухода, то все модели без исключения крайне нетребовательны. Достаточно периодически вытирать загрязнения с поверхности прибора. Для этого подойдет мягкая ветошь или губка, смоченная в мыльном растворе.

Поливать моющими средствами ни накопительные ни проточные водонагреватели нельзя. Также, по мере необходимости нужно менять/очищать фильтр грубой очистки.

Что касается обслуживания, то все требования четко указываются производителем в инструкции к конкретном модели. Если это газовое оборудование, то обязательно будут приходить специалисты из соответствующей службы для его проверки.

Электрические модели можно обслуживать самостоятельно, если такой вариант не противоречит гарантийным условиям.

Отдельные производители предусматривают, что установку, первый пуск оборудования, периодическое обслуживание и замену запчастей должен проводить специалист компании дилера.

Обо всех выполненных работах он обязан ставить отметку в гарантийном талоне, заверяя свою подпись печатью фирмы. В противном случае владелец водонагревателя теряет право воспользоваться гарантийным талоном, если возникнет такая необходимость.

Многие домашние умельцы пренебрегают гарантией и все работы по установке, дальнейшему обслуживанию и ремонту проводят самостоятельно. Такой вариант им обходится значительно дешевле, чем вызов специалистов

Обслуживание накопительных нагревателей воды чаще всего предлагается проводить 1 раз в год. Выполнять все работы самостоятельно или приглашать уполномоченных специалистов – это зависит от рекомендаций производителя. Часто техническое обслуживание своими руками чревато потерей гарантии.

Для накопительных моделей ежегодно предстоит проводить следующие работы:

• очистить ТЭН от накипи;
• удалить осадок, накопившийся в полости бака;
• оценить состояние магниевого анода и заменить его в случае износа.

Все работы проводятся при выключенном и отключенном от сети водонагревателе. В некоторых случаях, если вода с большим количеством примесей, придется чаще менять фильтр и удалять накипь. Магниевый анод может быстрее износиться.

Вам может быть интересна пошаговая инструкция по замене ТЭНа своими руками, рассмотренная в другой нашей статье.

Чистить внутреннее пространство накопительного нагревателя следует по мере образования налета и накипи на стенках и на нагревательном элементе

Если накопительный агрегат установлен на даче и в холодное время года им никто не будет пользоваться, то обязательно нужно позаботиться о сливе воды из емкости. Также, надо не забыть перед этим прибор полностью отключить от питания.

Техническое обслуживание проточных моделей водонагревателей проводится также по мере необходимости. Частота этих работ станет понятна в процессе эксплуатации.

Как только напор воды заметно ослабился и появилась накипь, предстоит провести очистку отдельных элементов прибора:

• сетчатого фильтра или фильтра грубой очистки, установленного на подаче воды;
• аэратора-вкладки, установленного в отверстии крана;
• вкладки, установленной в душевой лейке, если прибор оснащен этим элементом.

Чистить снаружи и извлекать фильтры стоит лишь при отключенном питании водонагревателя. Если не вынуть вилку из розетки, можно получить удар током при извлечении фильтра грубой очистки.

Для бойлеров, обрабатывающих предварительно очищенную воду, может понадобиться более редкое проведение работ по техническому обслуживанию – 1 раз в 2 года

Мнения покупателей

«Пользуюсь бойлером Smart на 50 литров с 2013 года – прекрасно поместился в нишу со всеми коммуникациями. Чищу регулярно, на швы изнутри посматриваю – никаких поводов для беспокойства. Оба ТЭНа родные стоят. Корпус снаружи сам доутеплил фольгированной изоляцией, но в целом я этим водонагревателем доволен».

Владимир Тимченко, Санкт-Петербург.

«Вот читаю я отзывы других людей и понимаю: раз на раз у отечественных производителей не приходится. Мой Garanterm Рондо на 80 литров отлично работает уже 5 лет. Да, надо чистить, уже менял сгоревший ТЭН, но протечек нет, водонагреватель функционирует стабильно, а за свою цену – вообще прекрасно».

Михаил Леонидов, Киров.

«Нам с Гарантермом очень не повезло – дважды за полтора года отвозили менять из-за потекшего бака. Хорошо, хоть в магазине не отпираются. Но я уже подумываю вместо нержавейки взять обычный эмалированный водонагреватель. Такое ощущение, что они понадежнее, а цена почти вдвое ниже. Однозначно смысл есть».

Виктор, Нижний Новгород.

«Мне Garanterm Narrow на 80 литров как-то разонравился, стоило его принести домой. Выходной патрубок (на горячую воду) почему-то оказался с другим внутренним диаметром, так что пришлось вырезать дополнительную прокладку, чтобы подкинуть шланг. С холодным все нормально. Крепеж перекошен, анкера нагружать будет неравномерно. А у меня плитка во всю стену, то есть шаг влево, шаг вправо – треснет. Если и в работе окажется таким, разочаруюсь окончательно».

Андрей, Московская область.

«Из-за нехватки денег в свое время пришлось купить простой и бюджетный водонагреватель. Консультант в магазине посоветовал вместо нержавейки взять эмалированный бак из серии Garanterm ES, за что спасибо ему огромное. Сэкономили кучу денег при покупке и уже 6 лет пользуемся горячей водой без всяких проблем. Анод меняли трижды, ТЭН пока стоит старый».

Роман, Москва.

Стоимость

Судя по отзывам, продукция Гарантерм порой преподносит неприятные сюрпризы, особенно при низком качестве водопроводной воды и нерегулярном обслуживании. Но на самом деле эти бойлеры в эксплуатации показывают себя не хуже многих именитых марок, а приобрести их можно по более демократичным ценам.

Модели Garanterm	Объем, л	ТЭН, кВт	Стоимость, рубли
Smart GTC	30	0,7 + 1,3	8 500
Mini MGR (O)	1,5	5 890
Narrow GTN	50	0,7 + 1,3	11 090
Origin Slim ES	1,5	6 110
Origin ER (H)	80	1,5	7 030
Image GTI	0,7 + 1,3	16 150

Коротко о производителе

Техника китайской компании Garanterm в полной мере соответствует требованиям современных клиентов и нынешним тенденциям. В каждом изделии профессионалы совместили стильный дизайн, высокую продуктивность и отменное качество.

Бренд предлагает огромный ассортимент моделей, отличающихся по размерам, эффективности, цене и прочим параметрам. Независимо от типа устройства каждая единица продукции сочетает в себе такие характеристики, как: продуктивность, удобство, надежность и эстетику.

При производстве обогревателей компания использует передовые технологии, новейшие методики и инновационное оборудование. Команда профессионалов делает все возможное, чтобы «умные» решения были доступны для большинства покупателей.

Армированные электрические водонагреватели

Вторая группа товара включает в себя 3 модельных ряда. Следует подробнее остановиться на каждом из них.

Модельный ряд Origin

Бойлеры, представленные в коллекции, на высоком уровне оценят ценители классики. Плавные формы в белоснежной эмали придадут интерьеру легкости, света и сияния. Особенности заключаются в следующем:

• эмаль, используемая для покрытия водонагревателей, сохраняет белизну на протяжении всего срока эксплуатации и не растрескивается;
• производитель использовал особую методику армирования эмали внутреннего бака Mineral Glass;
• эмалированное покрытие наносится посредством сухой методики Dry Coat;
• максимальная эффективность нагревательного элемента – 1500 кВт;
• световой индикатор питания;
• для повышения защиты внутреннего бака от ржавчины производитель увеличил магниевый анод;
• снижение потребления электричества благодаря теплоизоляции SuperFoam;
• наружное управление температурой;

• для изготовления внутренних элементов используется нержавеющая сталь;
• мощность – 1,5 кВт;
• период эксплуатации – 5 лет.

Технические данные приборов вертикального типа размещения являются такими, как:

• ER 50 V. Давление – 0,6 МРа/Объем – 50 литров/Высота – 55,8 сантиметров/Ширина – 44,5 сантиметров/Глубина – 45,5 сантиметров/Вес – 17,3 кг/Время нагрева – 1 час 45 минут;
• ER 80 V. 0,6 МРа/80 л/79,8 см/44,5 см/45,5 см/22,4 кг/2 часа 50 минут;
• ER 100 V. 0,6 МРа/80 л/79,8 см/44,5 см/45,5 см/22,4 кг/2 часа 50 минут.

Горизонтальные модели обладают следующими техническими показателями:

• ER 80 H. Давление – 0,6 МРа/Объем – 80 литров/Высота – 79,8 сантиметров/Ширина – 44,5 сантиметров/Глубина – 45,5 сантиметров/Вес – 22,4 кг/Время нагрева – 2 часа 50 минут;
• ER 100 H. 0,6 МРа/100 л/95,8 см/44,5 см/45,5 см/25,7 кг/3 часа 30 минут.

К моделям напольного назначения принадлежат следующие:

• ER 200 V. Давление – 0,6 МРа/Объем – 200 литров/Мощность – 5 кВт/Высота – 121,6 сантиметров/Ширина – 56 сантиметров/Глубина – 67,2 сантиметров/Вес – 61,2 кг/Время нагрева – 2 часа 15 минут;
• ER 300 V. 0,6 МРа/300 л/5 кВт /170,5 сантиметров/56 сантиметров/67,2 сантиметров/80,1 кг/3 часа 25 минут.

Серия Origin Slim

Особенности и достоинства продукции являются следующими:

• оригинальная вытянутая (узкая) форма;
• белый окрас;
• прочная и износостойкая эмаль;
• армирование по методике Mineral Glass;
• нанесение эмали посредством технологии Dry Coat;
• теплоизоляция SuperFoam;
• увеличенный магниевый анод;
• мощность – 1,5 кВт;
• гарантия – 5 лет.

Вертикальные модели из серии представлены такими параметрами, как:

• ES 30 V (TR). Давление – 0,6 МРа/Объем – 30 литров/Высота – 50,3 сантиметров/Ширина – 36,5 сантиметров/Глубина – 37,5 сантиметров/Вес – 13,5 кг/Нагрев – 1 час 5 минут;
• ES 40 V (TR). 0,6 МРа/40 л/62,8 см/36,5 см/37,5 см/15,7 кг/1 час 25 минут;
• ES 50 V (TR). 0,6 МРа/50 л/75,3 см/36,5 см/37,5 см/17,4 кг/1 час 45 минут;
• ES 60 V (TR). 0,6 МРа/60 л/87,8 см/36,5 см/37,5 см/19,5 кг/2 часа 10 минут;
• ES 70 V (TR). 0,6 МРа/70 л/100,3 см/36,5 см/37,5 см/22 кг/2 часа 30 минут.

Горизонтальный вариант представлен только одной моделью, а именно ES 50 H (TR). 0,6 МРа/50 литров/36,5 сантиметров/75,3 сантиметров/37,5 сантиметров/17,4 кг/1 час 45 минут.

Модельный ряд Origin Mini

Существенные отличия коллекции являются такими, как:

• сверхкомпактные размеры оборудования;
• минимальный объем – 10 л, максимальный – 30 л.
• тип размещения – над или под раковиной.
• за счет минимальных размеров уменьшается время нагрева – от 25 минут до 1 часа 10 минут.

При изготовлении использовали такие же методики и материалы, как при создании вышеуказанной подборки Origin Slim.

Способы монтажа

Монтаж водонагревателей очень прост. Его может выполнить любой человек при должном старании и наличии инструкции. В комплекте к каждому прибору идут элементы крепежа и все необходимое для подключения бойлера к водопроводной и электрической сети.

Виды креплений

Существует несколько видов креплений водонагревателя. Каждый хозяин выбирает подходящую модель исходя из особенностей места для установки прибора:

• Горизонтальное — отличный вариант для монтажа бойлера над раковиной в кухне или ванной. Обычно его применяют в многоквартирных домах, где экономия места является первостепенной задачей.
• Вертикальное — классический способ установки бойлеров. Применяется в частных домах для экономии квадратных метров в бойлерной или в квартирах. Узкие водонагреватели, расположенные в небольших нишах или в углу комнаты —самый экономичный вариант размещения оборудования.

Некоторые приборы могут быть установлены как вертикально, так и горизонтально.

Подключение

Подключение к одному источнику — это простой и неэффективный способ использования водонагревателя. Модель объемом 50 литров способна обеспечить водой несколько источников.

1. С помощью входящих в комплект креплений оборудование устанавливается на стене на расстоянии 30 см от потолка.
2. Трубка подачи холодной воды оснащается предохранительным клапаном.
3. Из бойлера удаляют воду. Для этого необходимо открыть кран подачи и сброса воды.
4. К электрической сети водонагреватель подключается с помощью специального разъема, при необходимости хозяева могут самостоятельно удлинить провод.

После завершения работ нужно дополнительно уплотнить все соединения.

Чистка ТЭНа

Чиста бойлера должна осуществляться сразу – влажную накипь удалить намного проще, чем затвердевшую. Основная масса будет находиться именно у ТЭНа. Существует несколько способов очистки элемента.

1. Уберите грязь вручную. С поверхности ТЭНа ножом или жесткой щеткой удалите верхний толстый слой накипи. Действуйте аккуратно, чтобы не повредить поверхность элемента резкими и неосторожными движениями. После можно обработать ТЭН наждачной бумагой – чем он чище, тем лучше будет работать.
2. В магазине можно купить огромное количество средств для удаления накипи. Лучше приобрести средство для очистки электрочайников – принцип его работы такой же, как у бойлера. Возьмите любую эмалированную емкость, добавьте жидкость (предварительно прочитайте о пропорциях на упаковке). Оставьте на некоторое время.
3. Вместо готовых средств можно использовать следующее. Небольшую емкость наполните раствором лимонной или уксусной кислоты. Поместите элемент в бутылку и оставьте на сутки. Для увеличения эффективности очистки поставьте емкость с ТЭНом на слабый огонь (30 минут).

Инструкция по первому запуску бойлера

Бойлер установлен

Проводились монтажные работы специалистами или владельцем, неважно. В любом случае нужно проверить работу системы. Для этого, следуя приведенным советам, нужно произвести первый запуск нагревателя

Для этого, следуя приведенным советам, нужно произвести первый запуск нагревателя.

Начинаем с проверки правильности подключения систем, которые отвечают за подогрев воды. Верность, надежность соединения проводов фазы и нуля, наличие заземления. Следует проверить и работоспособность автоматического выключателя. Для этого используется прибор – тестер или специальная отвертка электрика. Следом идет поиск протечек в системе. Нелишним будет контроль подсоединения подводных труб. Наличие и диагностика работы обратного клапана. Запуск воды в бойлер

Внимание, правильная последовательность действий при первом и последующих запусках системы будет описана в следующем разделе. Повторный поиск протечек воды в местах монтажа труб

Диагностика работы нагревателя. Включение аппарата нажатием кнопки питания. Фиксация начальных показателей датчика температуры. Повторная проверка, спустя 15 минут

Рост показателей свидетельствует о правильном подключении нагревательных элементов.

Изучите рекомендации как подключить бойлер к водопроводу, соблюдайте правила безопасности.

Как сделать бойлер косвенного нагрева своими руками читайте .

Как слить воду с бойлера: советы рекомендации, пошаговая инструкция в нашей статье.

Основной принцип работы накопительного водонагревателя

Прежде чем заниматься подключением прибора к электрической сети и системе водоснабжения, не помешает лучше разобраться в том, а как собственно работает устройство.

Такие знания совсем не будут лишними, поскольку вам придется заниматься и техническим обслуживанием водонагревателя в процессе его эксплуатации.

Основной принцип действия прибора, это заполнение резервуара водой, ее нагрев до определенной температуры и дальнейшее поддержание данного температурного значения на всем протяжении работы. (См. также: Как подключить бойлер своими руками)

Итак, чем способен обеспечить вас накопительный водонагреватель:

1. В зависимости от того, кокой объем резервуара в устройстве вы предпочтете, вы всегда будет иметь горячую воду, независимо от того, как работает центральная система отопления. При коротком отключении электроэнергии, вода в нагревателе по-прежнему будет оставаться горячей значительный промежуток времени.

Устройство накопительного типа можно подключить таким образом, что горячая вода будет подаваться и на кухню и ванную комнату. Такого преимущества проточные водонагреватели, например, просто лишены.

Подключение прибора к сети не требует полной замены проводки и установки дополнительной розетки на 380 Вольт.

(См. также: Установка накопительного водонагревателя своими руками)

Давление воды в системе может быть самым минимальным. Данный факт никоим образом не отразится на работе водонагревателя накопительного типа, в отличие от газовых колонок, например.

Правильная схема подключения электрического водонагревателя способствует тому, что вода может нагреваться до 80 градусов Цельсия.

Несмотря на встроенный в устройство термостат, благодаря которому он может автоматически включаться и подогревать воду, горячая вода достаточно долго сохраняет свою температуру внутри резервуара.

(См. также: Как разобрать водонагреватель Аристон)

Разумеется, что нет идеальных вещей, равно, как и приборов, а потому и накопительные водонагреватели обладают некоторыми недостатками.

1. Для того чтобы нагреть воду, требуется определенное время. Чем больше объем резервуара, тем больше времени понадобиться. Не очень удобно, когда нужно срочно куда-то ехать, а принять душ невозможно, поскольку после помывки всех домочадцев горячей воды просто не осталось.

Еже одно неудобство это размеры водонагревателей. Даже не большие приборы накопительного типа, имею значительные габариты. Такой водонагреватель, даже самый маленький, не получится установить под раковиной.

В случае если вы редко используете полный объем воды, и она вынуждена постоянно нагреваться и остывать, использовать ее для питья нельзя.

Выводы и полезное видео по теме

Видео ролик об эксплуатации проточного прибора – крана водонагревателя:

Наглядная видео инструкция о включении накопительного нагревателя воды:

Подробное видео об эксплуатации накопительного агрегата Thermex:

Пошаговый видео ролик об устранении поломки накопительного водонагревателя, который не потек, но у него перестал осуществляться нагрев и больше не горит сигнальная лампочка:

Видео пояснения о проблемах, возникающих в процессе эксплуатации водонагревателей и способах их устранения:

Купив и установив водонагреватель, важно правильно его эксплуатировать. Своевременный уход и качественное техническое обслуживание проточных и накопительных приборов поможет продлить срок их службы

Чтобы не лишиться гарантийного обслуживания, следует не нарушать правила, указанные производителем в инструкции по использованию конкретного прибора.

Дата: 25 сентября 2020
