Оглавление инструкции

• Страница 1 из 33

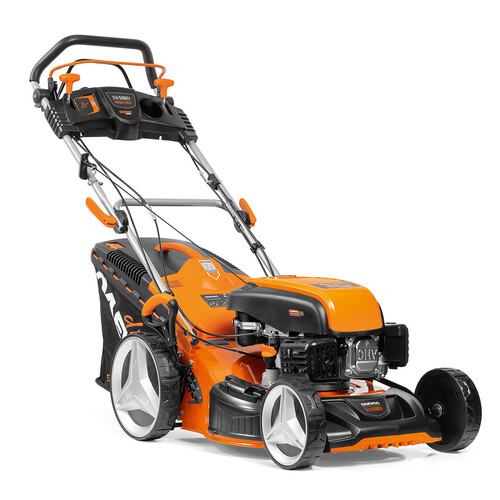

  ГАЗОНОКОСИЛКА БЕНЗИНОВАЯ DLM 4600SP, 5100SR, 5100SP, 5100SV
• Страница 2 из 33

• Страница 3 из 33
  ОГЛАВЛЕНИЕ Предисловие……………………………………………………………………………………………………………… 02 1. Технические характеристики……………………………………………………………………….. 03 2.
• Страница 4 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV ПРЕДИСЛОВИЕ Благодарим Вас за приобретение бензиновой газонокосилки DAEWOO. В данном руководстве содержится описание техники безопасности и процедур по обслуживанию бензиновых газонокосилок DAEWOO. Все данные в Руководстве пользователя содержат самую свежую
• Страница 5 из 33
  1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DLM 4600SP DLM 5100SR DLM 5100SP DLM 5100SV Мощность, л.с. 4,5 6,0 6,0 6,5 Тип двигателя 4-х тактный, OHV 4-х тактный, OHV 4-х тактный, OHV 4-х тактный, OHV DAEWOO DAEWOO DAEWOO DAEWOO 145 165 165 175 V-series 145 V-series 165 V-series 165 V-series 175 2900 2800 2800
• Страница 6 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV 3. ОПИСАНИЕ ИЗДЕЛИЯ 1 2 28 3 6 4 27 15 19 5 14 23 7 8 13 24 9 17 26 10 25.1 25.2 12 16 20 21 22 18 1. Верхняя рукоятка 2. Скоба зажигания 3. Скоба включения привода движения 4. Рычаг регулировки положения рукоятки 5. Защитная крышка 6. Ручка стартера 7. Крышка
• Страница 7 из 33
  4. СБОРКА ИЗДЕЛИЯ Извлеките газонокосилку и рукоятки из коробки и убедитесь, что тросики не пережаты. 1. Закрепите нижнюю часть рукоятки к корпусу газонокосилки с помощью болта (1) и барашковой гайки (2) 2 1 2. Поднимите зажимы (3) для соединения верхней и нижней рукояток. 3 3. Выберите удобное для
• Страница 8 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV Установка переднего колеса (только DLM 5100SR) 1. Закрепите защитный кожух колеса (1) с помощью 2-х болтов(2). 1 2 2. Установите поворотное колесо (3) на корпус газонокосилки с помощью 3-х болтов и гаек(4). 4 3 3. Закрепите кабель блокировки с помощью специальной
• Страница 9 из 33
  Установка травосборника 1. Закрепите рукоятку на крышку травосборника с помощью болтов 2. Установите травосборник на корпус, как показано на рисунке. 5. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ • Перед вводом в эксплуатацию устройства пользователь должен ознакомиться с функциями и элементами управления
• Страница 10 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV • Не используйте газонокосилку, если устройство или его элементы находятся в неисправном состоянии. • Удалите всех посторонних лиц на расстояние не менее 5 метров от места работы с газонокосилкой. • Не эксплуатируйте устройство вблизи взрывоопасных жидкостей,
• Страница 11 из 33
  • Используйте при заправке воронку. • Запрещается производить чистку газонокосилки во время работы. Запрещается производить чистку ещё не остывшей газонокосилки. • Обслуживающему персоналу разрешается производить только те работы по обслуживанию газонокосилки, которые описаны в данном руководстве.
• Страница 12 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV Предупреждающие символы Внимание! При работе с устройством соблюдайте технику безопасности. Внимание! Опасность попадания отбрасываемых элементов в человека. Не стойте перед работающим устройством. Внимание! Внимательно прочитайте руководство пользователя перед
• Страница 13 из 33
  6. РАБОТА С ИЗДЕЛИЕМ 6.1. Регулировка тросиков приводов 1. Регулировка тросика изменения скорости вращения задних колес осуществляется путем вращения по часовой стрелке (ослабление) или против часовой стрелки (подтягивание). 2. Регулировка тросика включения/выключения двигателя осуществляется путем
• Страница 14 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV Для модели DLM 5100SR Для данной модели необходимо помимо регулировки высоты кошения задних колес, выставлять вручную высоту кошения на переднем поворотном колесе. Высота кошения, установленная с помощью рукоятки регулировки, должна совпадать с высотой кошения
• Страница 15 из 33
  Установка стартера двигателя. 1. Прижмите скобу зажигания 2. Вытяните ручку стартера (1) и закрепите в специальном кронштейне (2) на правой рукоятке. 1 2 6.3. Запуск двигателя 1. Проверьте уровень масла в картере, при необходимости долейте до нужного уровня (см. раздел 7.1) 2. Залейте необходимый
• Страница 16 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV 6 4 5 7. Нажмите и удерживайте скобу включения двигателя (4). 8. Потяните рукоятку стартера (5) до момента появления сопротивления, затем вытяните тросик на полную длину быстрым движением, двигатель должен запуститься. 9. Установите рукоятку стартера на место. 10.
• Страница 17 из 33
  6.5. Вариатор скорости движения (только для DLM 5100SV) Модели, оборудованные вариатором скорости могут изменять скорость движения от 3 до 4,5 км/ч. Позиция 1 – самая медленная скорость, позиция 4 – самая быстрая. Для переключения скоростей: 1. Отпустите скобу привода остановки. движения для 2.
• Страница 18 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV 6.8. Режим мульчирования Мульчирование – это многократное измельчение травы с целью дальнейшего использования измельченной травы в качестве удобрения. Для начала мульчирования установите заглушку как показано на рисунке и закройте боковой выброс травы. ВНИМАНИЕ!
• Страница 19 из 33
  7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ УСТРОЙСТВА 7.1. Топливо и масло Общие требования к качеству топлива и масла: ВНИМАНИЕ! Рекомендуем производить очистку деки после каждого использования для достижения наилучших результатов по сбору травы. В качестве топлива используйте только неэтилированное горючее с
• Страница 20 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV 4. При замене масла необходимо прогреть двигатель в течении 5 минут, чтобы масло стало более текучим. 5. Опустите шланг шприца (не входит в комплектацию) для маслоотделения в масляный картер через маслозаливную горловину. 6. Откачайте масло при помощи шприца и
• Страница 21 из 33
  7.3. Режущий нож Проверка лезвий 1. Положите косилку на правую боковую сторону. 2. Проверьте режущий нож на предмет повреждений, надломов, чрезмерной ржавчины или коррозии. 3. Проверьте затяжку болта режущего ножа. Примечание. Затупившийся нож можно заточить! ВНИМАНИЕ! Старые, погнувшиеся,
• Страница 22 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV ВНИМАНИЕ! Режущий нож должен быть наточен при соблюдении баланса! Нарушение баланса ножа может вызвать опасные для двигателя вибрации. В случае невозможности самостоятельно произвести заточку ножа, обратитесь в авторизованный сервисный центр. Повреждения двигателя
• Страница 23 из 33
  7.5. Чистка корпуса и режущего ножа. • Перед очисткой газонокосилки остановите двигатель и дождитесь остановки вращения ножа. • Отсоедините провод от свечи зажигания. • Снимите травосборник, желоб бокового выброса и установите мульчирующую заглушку. После каждого кошения внутренняя часть корпуса и
• Страница 24 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV 7.4. Работы по техобслуживанию ГРАФИК ТЕХОБСЛУЖИВАНИЯ Моторное масло Воздушный фильтр Свеча зажигания Топливный бак Топливная магистраль Обороты двигателя ВИДЫ РАБОТ При каждом запуске* проверка уровня х х замена х проверка/очистка х х замена проверка уровня х х
• Страница 25 из 33
  8. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА Регулярное обслуживание газонокосилки Проверьте затяжку всего крепежа и состояние ножа. Нож должен быть всегда острым. Рекомендуется менять нож не реже чем раз в два года. Рекомендуется обращаться в сервисный центр один раз в год для проверки технического состояния
• Страница 26 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV • При погрузочно-разгрузочных работах не допускается подвергать устройство ударным нагрузкам. • Устройство должно быть надежно закреплено, что бы не допускать его перемещения внутри транспортного средства. 9. ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ Устройства DAEWOO проходят
• Страница 27 из 33
  10. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Неисправность Способ устранения Проверьте топливо (количество, свежесть, отсутствие воды в топливе и пр.). Используйте только чистый, свежий бензин. Двигатель не заводится Проверьте масло (количество: перелив — нехватка; чистота, свежесть) Проверьте, присоединен ли
• Страница 28 из 33
  DLM 4600SP, 5100SR, 5100SP, 5100SV 11. УТИЛИЗАЦИЯ УСТРОЙСТВА • Устройство, инструкцию по эксплуатации, и все комплектующие детали следует хранить на протяжении всего срока эксплуатации. Должен быть обеспечен свободный доступ ко всем деталям и всей необходимой информации для всех пользователей
• Страница 29 из 33
  www.daewoo-power.ru 27
• Страница 30 из 33
  ДЛЯ ЗАМЕТОК
• Страница 31 из 33

• Страница 32 из 33
  WWW.DAEWOO-POWER.RU Manufactured under license of Daewoo International Corporation, Korea Вер. 1
