Открытое акционерное общество
«Волгогазоаппарат»
Код ОКП 48 5831 0
ПЛИТА ГАЗОВАЯ БЫТОВАЯ
ЧЕТЫРЕХГОРЕЛОЧНАЯ
С ДУХОВЫМ ШКАФОМ
МОД. 14.120.00.000
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ВАРИАНТ ПОСТАВКИ_____________________
Волгоград, 2016 г.
Страница:
(1 из 27)
навигация
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Оглавление инструкции
- Страница 1 из 28
Открытое акционерное общество «Волгогазоаппарат» Код ОКП 48 5831 0 ПЛИТА ГАЗОВАЯ БЫТОВАЯ ЧЕТЫРЕХГОРЕЛОЧНАЯ С ДУХОВЫМ ШКАФОМ МОД. 14.120.00.000 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВАРИАНТ ПОСТАВКИ_____________________ Волгоград, 2016 г. - Страница 2 из 28
1. ОБЩИЕ УКАЗАНИЯ. Уважаемый покупатель! Вы приобрели изделие из новой серии газовых плит. Мы хотим, чтобы наше изделие Вам хорошо и надежно служило. Поэтому, перед выполнением монтажа, вводом в эксплуатацию и обслуживанием плиты рекомендуем ознакомиться с правилами, изложенными в данном - Страница 3 из 28
1.2. Конструкция плиты постоянно совершенствуется, поэтому возможны некоторые изменения, не отраженные в настоящем руководстве. 1.3. Любые нарушения заводской наладки отдельных составных частей или плиты в целом неизбежно приводят к изменениям заданных технических параметров плиты и к ухудшению - Страница 4 из 28
Таблица 2 ДИАМЕТРЫ ПРИМЕНЯЕМЫХ СОПЕЛ Сжиженный газ Рн=3000 Па Природный газ Nmin, кВт Nном, кВт Nmin, кВт сопло Горелка повышенной мощности Горелка нормальной мощности Горелка малой мощности Основная горелка духовки Максимальный расход газа на плите Рн=1300 Рн=2000 Па Па Nном, кВт Горелка 3,0 0,7 - Страница 5 из 28
2.12. Потребляемая мощность двигателя вертела, ВА -6 2.13.Потребляемая мощность ТЭН-гриль духовки, Вт -1500 2.14. Габариты плиты: высота — 860 ширина — 500 глубина — 580 2.15. Масса плиты, кг не более — 31 2.16. Резьба входного штуцера газопровода плиты -G1/2» 2.17. Время срабатывания устройства - Страница 6 из 28
Дюбель 1 шт. Заслонка 1 шт. Патрубок 1 шт. Руководство по эксплуатации 1 шт. Фильтр газовый 1 шт. Упаковка (комплект) 1 шт. 4. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ. 4.1. Плита подключается к сети 220 В (50 Гц). Розетка должна находиться в легкодоступном месте. Плита, поставленная на рабочее место, не - Страница 7 из 28
замену должна проводить сервисная служба или аналогичный квалифицированный персонал. 4.6. Для удаления продуктов сгорания открывайте форточку во время работы плиты. 4.7. При появлении в помещении запаха газа необходимо немедленно погасить все открытые огни, закрыть общий газовый кран, открыть окна, - Страница 8 из 28
Прежде, чем открывать крышку плиты необходимо удалить с нее жидкие загрязнения, а также, стол плиты необходимо остудить прежде, чем накрывать его крышкой. 5. УСТРОЙСТВО ПЛИТЫ. Крышка Решетка Горелки стола Стол Ручки управления Духовка Дверка духового шкафа Сушильное отделение Рис. 2 Газовая плита - Страница 9 из 28
5.4. Управление горелками стола ведется с помощью кранов, краны после положения «полное пламя» имеют фиксированное положение «малое пламя», которое обеспечивает устойчивое горение в экономичном режиме. 5.5. В плитах мод. 14.120.-01; -02; -08 духовка имеет освещение, включение и выключение которой - Страница 10 из 28
поверхности стены сзади не менее чем на 70 мм, с левой и правой сторон не менее 20 мм. Если у Вас установлено какого-либо рода механическое вентиляционное оборудование (например, вытяжной колпак с вентилятором), пожалуйста, обратите внимание на то, что это вентиляционное оборудование должно - Страница 11 из 28
Для этого выполнить следующее: ввернуть опоры в нижний уголок (см. раздел установка регулируемых опор); разметить и точно провести среднюю ось на стене рабочего места плиты, на которой отложить размер 795 мм от пола; просверлить отверстие Ø 6 мм; вставить дюбель и ввернуть шуруп с петлей; - Страница 12 из 28
после появления пламени необходимо удерживать ручку крана в нажатом положении в течение 10 с., это необходимо для срабатывания устройства «газ-контроль»; отпустите ручку и убедитесь, что пламя не погасло Внимание! При погасании пламени горелки (по любой причине) необходимо установить ручку крана в - Страница 13 из 28
При погасании пламени горелки (по любой причине) необходимо повернуть ручку крана в положение «закрыто» и предпринять попытку повторного зажигания не ранее чем через 1 мин. Рис. 6. Розжиг духовки Управление газовой горелкой духовки выполняется при помощи крана. Температура в духовке регулируется - Страница 14 из 28
Для приготовления мясного блюда необходимо: Включить ТЭН. Далее необходимо надеть на штырь вертела (рис. 7) приготовленное для жаренья мясо или тушку птицы, зажать ее съемными вилками, застопорить вилки с помощью винтов, затем штырь вертела положить на опоры рамки. Рамку со штырем вставить в паз - Страница 15 из 28
Запекание пудингов, запеканок и т. п. производится в течение 2030 мин. в противне на 2-й полке сверху. Запеканка приобретает лучший внешний вид, если после этого переставить противень с содержимым на 3-ю полку, считая сверху, включив ТЭН на 10-15 мин. Изложенные рекомендации являются примерными и - Страница 16 из 28
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ. Таблица 3 Наименование неисправностей Вероятная причина Метод устранения Не горит или вяло горит горелка. В каналы горелки Прочистить и попала грязь или влага. просушить горелку. * Тонкой проволокой Засорилось сопло. или иголкой прочистить сопло. - Страница 17 из 28
подсветки духовки. Не работает ТЭН или электрогриль. Не работает все электрооборудование. * Повреждена проводка. Повреждена проводка. Неисправен переключатель. Неисправен ТЭН или электрогриль. Неисправен терморегулятор Плита не подключена к сети. Обрыв сетевого кабеля. * Заменить проводку. * - Страница 18 из 28
Подсоединение плиты к газовому стояку (жесткое). Подсоединение с помощью гибкого присоединительного рукава. - Страница 19 из 28
Установка патрубка. (для плит без электрооборудования) Патрубок установить в отверстие, предназначенное для выхода горячего воздуха (задняя стенка духовки). патрубок Установка регулируемых опор. Наклонить плиту на одну из боковых сторон. Вывернуть опоры из деревянной транспортной обрешѐтки. - Страница 20 из 28
10. ГАРАНТИИ ИЗГОТОВИТЕЛЯ. 10.1. Плита имеет государственный сертификат соответствия, а предприятие-изготовитель гарантирует соответствие плиты стандартам Российской Федерации и устанавливает гарантийный срок эксплуатации – 1 год со дня продажи через торговую сеть или с момента получения плиты - Страница 21 из 28
2. ПРАВИЛА ХРАНЕНИЯ. 12.1. До установки газовой плиты у потребителя она должна храниться в заводской упаковке в закрытых или других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий. Плиты с электрооборудованием должны храниться в отапливаемых и вентилируемых - Страница 22 из 28
13. ОТМЕТКА О ПРОДАЖЕ. Плита продана комплектно ____________________________________ ____________________________________________________________ ____________________________________________________________ (наименование торговой организации) Дата продажи _______________ Штамп Подпись продавца - Страница 23 из 28
15. Адреса сервисных центров по гарантийному ремонту и обслуживанию газовых плит производства ОАО «ВОЛГОГАЗОАППАРАТ» ТЧУП «Постэлектроникс» Беларусь Минск ИП «Гарант сервис» ННовгород ООО «Вятка-Сервис» СанктПетербург ИП Аглямова Ольга Вячеславовна ООО «Техногаз» Курск ООО «Бытовая техника» Омск ИП - Страница 24 из 28
16. СВЕДЕНИЯ О СЕРТИФИКАЦИИ. Плита газовая бытовая четырехгорелочная с духовым шкафом мод.14.120.00.000 имеет сертификат соответствия № ТС RU C-RU.СП28.В.00022. Срок действия с 17.12.2014 по 16.12.2019. РЕКВИЗИТЫ ЗАВОДА ОАО «Волгогазоаппарат» 400012, Россия, г. Волгоград, ул. Новодвинская, 16 - Страница 25 из 28
СОДЕРЖАНИЕ 1. ОБЩИЕ УКАЗАНИЯ. ……………………………………………………………………………………….. 4 2. ТЕХНИЧЕСКИЕ ДАННЫЕ. ……………………………………………………………………………… 5 3. - Страница 26 из 28
КОРЕШОК ТАЛОНА № 1 Учета запасных частей для гарантийного ремонта плиты газовой четырехгорелочной мод. 14.120.00.000 Изъят «___» __________ 20__ г. Слесарь _____________________________________ (подпись) (фамилия) ОАО «ВОЛГОГАЗОАППАРАТ» 400012, г. Волгоград, ул. Новодвинская, 16 тел. ОТК 54-11-93 - Страница 27 из 28
КОРЕШОК ТАЛОНА № 2 Учета запасных частей для гарантийного ремонта плиты газовой четырехгорелочной мод. 14.120.00.000 Изъят «___» __________ 20__ г. Слесарь _____________________________________ (подпись) (фамилия) ОАО «ВОЛГОГАЗОАППАРАТ» 400012, г. Волгоград, ул. Новодвинская, 16 тел. ОТК 54-11-93 - Страница 28 из 28
Перед вами файл pdf, где представлена инструкция (руководство) на русском для TERRA SH 14.120-01 Br. Вы можете скачать ее либо изучить в онлайн режиме.
Подробные сведения об инструкции:
Устройство из раздела: газавая плита
Бренд-производитель: TERRA
Наименование модели: TERRA SH 14.120-01 Br
Язык: Руководство на русском языке
Файл: pdf
Размер файла: 1,45 MB
Скачать инструкцию к HARPER HDT2-1110
ЗАГРУЗИТЬ
Просмотр инструкции онлайн
Открытое акционерное общество «Волгогазоаппарат» Код ОКП 48 5831 0 ПЛИТА ГАЗОВАЯ БЫТОВАЯ ЧЕТЫРЕХГОРЕЛОЧНАЯ С ДУХОВЫМ ШКАФОМ МОД. 14.120.00.000 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВАРИАНТ ПОСТАВКИ_____________________ Волгоград, 2016 г.
1. ОБЩИЕ УКАЗАНИЯ. Уважаемый покупатель! Вы приобрели изделие из новой серии газовых плит. Мы хотим, чтобы наше изделие Вам хорошо и надежно служило. Поэтому, перед выполнением монтажа, вводом в эксплуатацию и обслуживанием плиты рекомендуем ознакомиться с правилами, изложенными в данном
1.2. Конструкция плиты постоянно совершенствуется, поэтому возможны некоторые изменения, не отраженные в настоящем руководстве. 1.3. Любые нарушения заводской наладки отдельных составных частей или плиты в целом неизбежно приводят к изменениям заданных технических параметров плиты и к ухудшению
Таблица 2 ДИАМЕТРЫ ПРИМЕНЯЕМЫХ СОПЕЛ Сжиженный газ Рн=3000 Па Природный газ Nmin, кВт Nном, кВт Nmin, кВт сопло Горелка повышенной мощности Горелка нормальной мощности Горелка малой мощности Основная горелка духовки Максимальный расход газа на плите Рн=1300 Рн=2000 Па Па Nном, кВт Горелка 3,0 0,7
2.12. Потребляемая мощность двигателя вертела, ВА -6 2.13.Потребляемая мощность ТЭН-гриль духовки, Вт -1500 2.14. Габариты плиты: высота — 860 ширина — 500 глубина — 580 2.15. Масса плиты, кг не более — 31 2.16. Резьба входного штуцера газопровода плиты -G1/2» 2.17. Время срабатывания устройства
Дюбель 1 шт. Заслонка 1 шт. Патрубок 1 шт. Руководство по эксплуатации 1 шт. Фильтр газовый 1 шт. Упаковка (комплект) 1 шт. 4. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ. 4.1. Плита подключается к сети 220 В (50 Гц). Розетка должна находиться в легкодоступном месте. Плита, поставленная на рабочее место, не
замену должна проводить сервисная служба или аналогичный квалифицированный персонал. 4.6. Для удаления продуктов сгорания открывайте форточку во время работы плиты. 4.7. При появлении в помещении запаха газа необходимо немедленно погасить все открытые огни, закрыть общий газовый кран, открыть окна,
Прежде, чем открывать крышку плиты необходимо удалить с нее жидкие загрязнения, а также, стол плиты необходимо остудить прежде, чем накрывать его крышкой. 5. УСТРОЙСТВО ПЛИТЫ. Крышка Решетка Горелки стола Стол Ручки управления Духовка Дверка духового шкафа Сушильное отделение Рис. 2 Газовая плита
5.4. Управление горелками стола ведется с помощью кранов, краны после положения «полное пламя» имеют фиксированное положение «малое пламя», которое обеспечивает устойчивое горение в экономичном режиме. 5.5. В плитах мод. 14.120.-01; -02; -08 духовка имеет освещение, включение и выключение которой
поверхности стены сзади не менее чем на 70 мм, с левой и правой сторон не менее 20 мм. Если у Вас установлено какого-либо рода механическое вентиляционное оборудование (например, вытяжной колпак с вентилятором), пожалуйста, обратите внимание на то, что это вентиляционное оборудование должно
Для этого выполнить следующее: ввернуть опоры в нижний уголок (см. раздел установка регулируемых опор); разметить и точно провести среднюю ось на стене рабочего места плиты, на которой отложить размер 795 мм от пола; просверлить отверстие Ø 6 мм; вставить дюбель и ввернуть шуруп с петлей;
после появления пламени необходимо удерживать ручку крана в нажатом положении в течение 10 с., это необходимо для срабатывания устройства «газ-контроль»; отпустите ручку и убедитесь, что пламя не погасло Внимание! При погасании пламени горелки (по любой причине) необходимо установить ручку крана в
При погасании пламени горелки (по любой причине) необходимо повернуть ручку крана в положение «закрыто» и предпринять попытку повторного зажигания не ранее чем через 1 мин. Рис. 6. Розжиг духовки Управление газовой горелкой духовки выполняется при помощи крана. Температура в духовке регулируется
Для приготовления мясного блюда необходимо: Включить ТЭН. Далее необходимо надеть на штырь вертела (рис. 7) приготовленное для жаренья мясо или тушку птицы, зажать ее съемными вилками, застопорить вилки с помощью винтов, затем штырь вертела положить на опоры рамки. Рамку со штырем вставить в паз
Запекание пудингов, запеканок и т. п. производится в течение 2030 мин. в противне на 2-й полке сверху. Запеканка приобретает лучший внешний вид, если после этого переставить противень с содержимым на 3-ю полку, считая сверху, включив ТЭН на 10-15 мин. Изложенные рекомендации являются примерными и
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ. Таблица 3 Наименование неисправностей Вероятная причина Метод устранения Не горит или вяло горит горелка. В каналы горелки Прочистить и попала грязь или влага. просушить горелку. * Тонкой проволокой Засорилось сопло. или иголкой прочистить сопло.
подсветки духовки. Не работает ТЭН или электрогриль. Не работает все электрооборудование. * Повреждена проводка. Повреждена проводка. Неисправен переключатель. Неисправен ТЭН или электрогриль. Неисправен терморегулятор Плита не подключена к сети. Обрыв сетевого кабеля. * Заменить проводку. *
Подсоединение плиты к газовому стояку (жесткое). Подсоединение с помощью гибкого присоединительного рукава.
Установка патрубка. (для плит без электрооборудования) Патрубок установить в отверстие, предназначенное для выхода горячего воздуха (задняя стенка духовки). патрубок Установка регулируемых опор. Наклонить плиту на одну из боковых сторон. Вывернуть опоры из деревянной транспортной обрешѐтки.
10. ГАРАНТИИ ИЗГОТОВИТЕЛЯ. 10.1. Плита имеет государственный сертификат соответствия, а предприятие-изготовитель гарантирует соответствие плиты стандартам Российской Федерации и устанавливает гарантийный срок эксплуатации – 1 год со дня продажи через торговую сеть или с момента получения плиты
2. ПРАВИЛА ХРАНЕНИЯ. 12.1. До установки газовой плиты у потребителя она должна храниться в заводской упаковке в закрытых или других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий. Плиты с электрооборудованием должны храниться в отапливаемых и вентилируемых
13. ОТМЕТКА О ПРОДАЖЕ. Плита продана комплектно ____________________________________ ____________________________________________________________ ____________________________________________________________ (наименование торговой организации) Дата продажи _______________ Штамп Подпись продавца
15. Адреса сервисных центров по гарантийному ремонту и обслуживанию газовых плит производства ОАО «ВОЛГОГАЗОАППАРАТ» ТЧУП «Постэлектроникс» Беларусь Минск ИП «Гарант сервис» ННовгород ООО «Вятка-Сервис» СанктПетербург ИП Аглямова Ольга Вячеславовна ООО «Техногаз» Курск ООО «Бытовая техника» Омск ИП
16. СВЕДЕНИЯ О СЕРТИФИКАЦИИ. Плита газовая бытовая четырехгорелочная с духовым шкафом мод.14.120.00.000 имеет сертификат соответствия № ТС RU C-RU.СП28.В.00022. Срок действия с 17.12.2014 по 16.12.2019. РЕКВИЗИТЫ ЗАВОДА ОАО «Волгогазоаппарат» 400012, Россия, г. Волгоград, ул. Новодвинская, 16
СОДЕРЖАНИЕ 1. ОБЩИЕ УКАЗАНИЯ. ……………………………………………………………………………………….. 4 2. ТЕХНИЧЕСКИЕ ДАННЫЕ. ……………………………………………………………………………… 5 3.
КОРЕШОК ТАЛОНА № 1 Учета запасных частей для гарантийного ремонта плиты газовой четырехгорелочной мод. 14.120.00.000 Изъят «___» __________ 20__ г. Слесарь _____________________________________ (подпись) (фамилия) ОАО «ВОЛГОГАЗОАППАРАТ» 400012, г. Волгоград, ул. Новодвинская, 16 тел. ОТК 54-11-93
КОРЕШОК ТАЛОНА № 2 Учета запасных частей для гарантийного ремонта плиты газовой четырехгорелочной мод. 14.120.00.000 Изъят «___» __________ 20__ г. Слесарь _____________________________________ (подпись) (фамилия) ОАО «ВОЛГОГАЗОАППАРАТ» 400012, г. Волгоград, ул. Новодвинская, 16 тел. ОТК 54-11-93

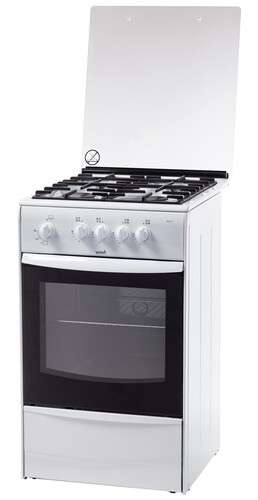

Газовая плита TERRA GM 1413 005 белый
