Четвертьоборотные интегрированные электроприводы ГЗ-ОФ-М-КСК и ГЗ-ОФ-К-КСК для четвертьоборотной запорной арматуры позволяют надежно управлять работой дисковых затворов, шаровых кранов и другой арматуры с углом поворота рабочего органа на 90º, по заказу угол поворота может быть увеличен до 180º, 270º. Присоединение электропривода к арматуре – фланцевое, по ISO 5211.

Электроприводы отличаются современным дизайном, компактной конструкцией и тщательно проработанным внешним видом. Благодаря упрощенному механизму редуктора и алюминиевому корпусу электроприводы обладают малым весом. Четвертьоборотные интегрированные электроприводы созданы на основе базовых моделей четвертьоборотных электроприводов серии ГЗ-ОФ.

Предназначены для применения в проектах, где управление электроприводом осуществляется от АСУ ТП средствами управляющего сигнала (4~20мА) и телеметрией электропривода (два концевых выключателя, два муфтовых выключателя и выходной сигнал 4~20мА по положению затвора арматуры пропорционально открытию).

Преимущества

• Корпус интегрированного электропривода выполнен по IP65, что позволяет защитить реверсивные магнитные пускатели и тепловую защиту, расположенные внутри электропривода.
• Благодаря встраиваемому блоку управления нет необходимости применять шкафы управления, что сокращает общее количество коммутационных сетей и улучшает эксплуатационные характеристики системы.

Основные технические данные четверть-оборотных электроприводов ГЗ:

Электроприводы рассчитаны для работы в режимах:
— кратковременный режим S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой включений до 60 раз в час, для работы в режиме автоматического регулирования не более 600 включений в час;
— повторно — кратковременный режим S4 по ГОСТ 183-74 с продолжительностью включения 50мин, с частотой включений до 1200 включений в час.
Питание электропривода осуществляется от сети переменного тока напряжением 220 В или 380 В по 3-х фазной схеме, частотой 50 Гц, в зависимости от установленного в нем электродвигателя.

Устройство и работа изделия.

РАБОТА ЭЛЕКТРОПРИВОДОВ В РЕЖИМЕ РАБОТЫ ОТ ЭЛЕКТРОДВИГАТЕЛЯ
Работа электропривода типа ГЗ-ОФ(К)
Вращение вала электродвигателя (23) обеспечивает работу червячной пары электродвигателя (24 и 6), что задает крутящий момент на вал ручного привода (2), а через муфту (4) на червячный вал силовой передачи (5). Который, вращая червячное
колесо выходного вала (13б), задает крутящий момент на выходной вал (13а). Вращение выходного вала (13а) через шлицевое соединение передается на втулку (11), зафиксированную на валу арматуры, что
приводит к перемещению запорного элемента арматуры (диск или шар) в сторону открывания или закрывания по заданной команде до настроенных точек отключения.
Выходной вал (13а) механически связан с валом указателя положения (25), на котором зафиксированы кулачки концевых выключателей (18) и указатель положения (19), что позволяет автоматически отключать электродвигатель привода при достижении
положений ЗАКРЫТО или ОТКРЫТО.
Работа электропривода типа ГЗ-ОФ(М)
Вращение вала электродвигателя (23) обеспечивает работу червячной пары электродвигателя (25 и 5). Муфта (4), поджатая пружиной (3) к червячному колесу (5), посредством шлицевого соединения передает крутящий момент на червячный вал силовой
передачи (6). Вращающаяся червячная пара (6 и 10б) обеспечивает крутящий момент на выходном валу (10а) и по шлицевому соединению на соединительной втулке (9), зафиксированной на валу арматуры. Это приводит к перемещению запорного элемента
арматуры (диск, шар) в сторону открывания или закрывания по заданной команде до настроенных точек отключения или при аварийных механических повреждениях.
Червячный вал силовой передачи (6) сбалансирован с двух сторон тарельчатыми пружинами (26), которые позволяют обеспечивать допустимую величину крутящего момента, развиваемого электроприводом. Элементы двухсторонней
муфты перегруза (18 и 19) позволяют автоматически отключать электродвигатель привода при аварийных ситуациях (по превышению крутящего момента выше номинального).
Выходной вал (10а) механически связан с валом указателя положения (27), на котором располагаются кулачки концевых выключателей (16), автоматически отключающие электродвигатель привода при достижении заданных параметров концевых
выключателей (17).
ВНИМАНИЕ! При работе электропривода от электродвигателя допускается небольшое вращение маховика ручного дублера, что не является признаком неисправности.

РАБОТА ЭЛЕКТРОПРИВОДОВ В РУЧНОМ РЕЖИМЕ
У электропривода ГЗ-ОФ(К) переключение в ручной режим осуществляется рычагом переключения режимов (7) (рис. 1). При перемещении рычага открывается установочное отверстие для шестигранного торцевого
ключа (размер 8 мм), вращением которого осуществляется поворот рабочего вала. По завершению работы в ручном режиме вынуть шестигранный торцевой ключ. При этом рычаг (7) автоматически возвратится в исходное
положение. Привод переходит в режим работы от электродвигателя.
У электропривода ГЗ-ОФ(М) переключение в ручной режим осуществляется рычагом переключения режимов (8) (рис. 2). Для этого необходимо переместить рычаг в сторону корпуса электропривода до его фиксации. Если фиксация не
произошла, повернуть маховик (2) при нажатом рычаге (8) до фиксации.
Вращением маховика (2) производится поворот выходного вала привода. При включении электродвигателя привода рычаг (8) автоматически вернется в исходное положение и произойдет переход в режим работы от
электродвигателя. Для перемещения рычагов переключения режимов (7) (рис. 1) и (8) (рис. 2) не следует прилагать чрезмерно больших усилий.

Инструкция по эксплуатации.

1. Общие указания
Продолжительность службы электроприводов и исправность действия их механизмов, деталей и узлов зависят от правильного обращения с электроприводами и ухода за ними, от правильной подготовки к работе, а также выполнения всех требований настоящей инструкции.
2. Указание мер безопасности
Обслуживающий персонал может быть допущен к обслуживанию электроприводов только после прохождения соответствующего инструктажа по технике безопасности.
При обслуживании электроприводов должны соблюдаться следующие правила:
• обслуживание электроприводов должно вестись в соответствии с установленными «Правилами эксплуатации электроустановок потребителей»;
• место установки электроприводов должно иметь достаточную освещенность;
• корпус электроприводов должен быть заземлен;
• работа с электроприводами должна проводиться только исправным инструментом;
• приступая к профилактической работе, необходимо убедиться, что электроприводы отключены от сети.
3. Порядок установки и требования к монтажу
К монтажу электроприводов допускается персонал, изучивший устройство электроприводов, правила техники безопасности, требования настоящего руководства.
ВНИМАНИЕ! Монтаж электропривода должен производиться специально обученным персоналом, имеющим допуск к работе с электроустановками до 1000 В. Установочное положение
электроприводов – любое.
Перед монтажом электропривода проверить:
• внешний вид электропривода;
• наличие и состояние тех-документации;
• легкость перемещения подвижных деталей при работе от маховика ручного дублера.
Снять защитные крышки:
• осмотреть внутренние детали электропривода (колодки, стекла, микро-выключатели, потенциометр);
• удалить избыточную смазку.
После монтажа проверяются:
• работу электропривода от маховика ручного дублера;

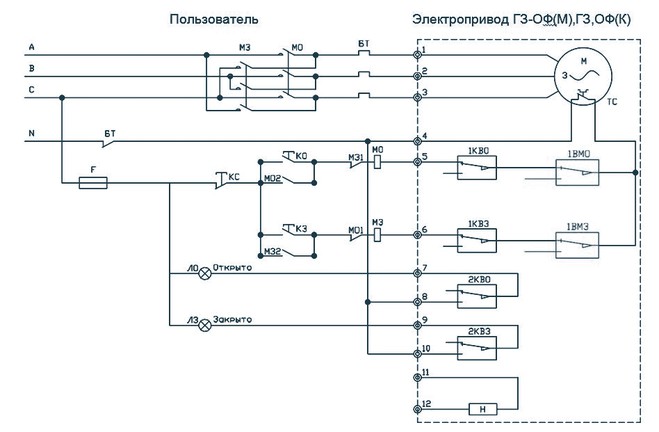

Подключить электропитание к электроприводу согласно принципиальной электрической схеме подключения, предварительно установив затвор арматуры в среднее положение при помощи маховика ручного дублера и проверить:
• работу электропривода от электродвигателя:
• настройку на открытие и закрытие и четкость срабатывания ограничителя хода выходного вала электропривода (для чего делают 2-3 цикла ОТКРЫТО – ЗАКРЫТО).

ВНИМАНИЕ!
Перед пуском электропривода проверьте правильность подсоединения фаз к электродвигателю.
