Huter ggt 1500sx инструкция по эксплуатации

Садовый бензиновый триммер Huter GGT-1500SX относится к группе полупрофессионального садового оборудования. Режущий инструмент в комплекте: леска и диск 40ТР. Двигатель установлен двухтактный, мощностью 2 л/с. Бензотриммер удобно подвешивается на ранцевом ремене. Прекрасная развесовка конструкции обеспечивает удобство эксплуатации. Эргономичная ручка под две руки делает работу оператора максимально комфортной. Ширина кошения — 255 мм. Штанга цельная, неразъемная. Различия моделей Huter GGT-1500TX и HUTER GGT-1500SX — неразъемная / разъемная штанга. В комплектации GGT-1500S и GGT-1500T нет диска 40ТР, оснастка не ранцевая, а плечевая.

Huter GGT-1500SX – мотокоса для скашивания травы и расчистки участков от сорной растительности, многолетних сорняков.
Преимущества бензокосы Huter:
— Двухтактный одноцилиндровый двигатель мощностью 2.0 л.с.;
— Топливный бак большого объема для длительной безостановочной работы;
— Рукоятка управления «велосипедного» типа. Полный контроль над мотокосой и точность выполнения работ достигаются именно использованием такой конфигурации рукояти;
— Угловой металлический редуктор. Есть масленка для обновления смазки;
— Универсальное крепление для применения инструмента разного типа – триммерная шпуля с кордом, роторный нож, дисковая фреза;
— Все органы управления – выключатель, курок управления дросселем двигателя, находятся на правой ручке в легком и удобном доступе;
— Полноценная система устранения вибрации;
— Защитный кожух с ограничителем длины корда (лески) – универсальный. Может использоваться с любой рабочей насадкой;
— Ременная оснастка обеспечивает свободу движений и маневренность, оптимальное распределение нагрузки на оператора.
Бензиновый двигатель внутреннего сгорания с рабочим объемом 42.7 см.куб. и мощностью 2.0 л.с используется в качестве силового привода. В конструкции использованы — электронная система зажигания, карбюратор мембранного типа, праймер, обслуживаемый воздушный фильтр. Ручная система пуска – механический стартер с тросовым приводом и обгонной муфтой.

Источник
« Вернуться к списку товаров

Триммеры в той же ценовой категории:

Триммер бензиновый Denzel DGT-330S разъемная штанга [96235]

Denzel DGT-330S разъемная штанга [96235]

Цена: 10 030 р

Триммер Ставр ТБ-1500ШР [СТ1500ШР]

Ставр ТБ-1500ШР [СТ1500ШР]

Цена: 10 110 р

Триммер Ставр ТБ-1900

Ставр ТБ-1900

Цена: 10 110 р

Триммер Champion Т517

Champion Т517

Цена: 9 960 р

Код: 107502

Триммер бензиновый HUTER GGT-1500SX [70/2/22] — фото 1 / 1


10 090
рублей

Бесплатная доставка
по Красноярску

?
в наличии
в Красноярске

В корзину

Сравнить

Купить в один клик

Новости интернет-магазина «Лаукар»:

28.03.2023
Скидка на продукцию бренда «TOR»

22.02.2023
Ищете подарки на 8 марта? У нас большой выбор!

13.02.2023
Каким подарком порадовать защитника Отечества на 23 февраля ?

Дополнительная информация в категории Триммер:

Таблица Авторизованных сервисных центров по брендам.

Описание
Характеристики

Инструкция

Отзывы (0)

В интернет-магазине бытовой техники «Лаукар» Вы можете скачать инструкцию к товару Триммер бензиновый HUTER GGT-1500SX [70/2/22] совершенно бесплатно.

Все инструкции, представленные на сайте интернет-магазина бытовой техники «Лаукар», предоставляются производителем товара.
Перед началом использования товара рекомендуем Вам ознакомиться с инструкцией по применению.

Для того чтобы скачать инструкцию, Вам необходимо нажать на ссылку «скачать инструкцию», расположенную ниже, а в случае, если ссылки нет,
Вы можете попробовать обратиться к данной странице позднее,
возможно специалисты интернет-магазина бытовой техники «Лаукар» еще не успели загрузить для скачивания инструкцию к товару:
Триммер бензиновый HUTER GGT-1500SX [70/2/22].

Скачать инструкцию

Смотреть инструкцию

Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара: Триммер бензиновый HUTER GGT-1500SX [70/2/22]. Пожалуйста, сверяйте информацию о товаре с информацией на
официальном сайте компании производителя.

Источник

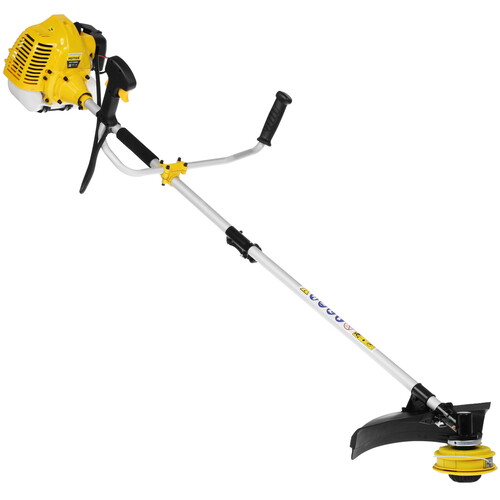

Внешний вид Huter GGT-1500SX


10 090
рублей

Бесплатная доставка
по Красноярску

?
в наличии
в Красноярске

В корзину

Сравнить

Купить в один клик

Новости интернет-магазина «Лаукар»:

28.03.2023
Скидка на продукцию бренда «TOR»

22.02.2023
Ищете подарки на 8 марта? У нас большой выбор!

13.02.2023
Каким подарком порадовать защитника Отечества на 23 февраля ?

Дополнительная информация в категории Триммер:

Таблица Авторизованных сервисных центров по брендам.

Описание
Характеристики

Инструкция

Отзывы (0)

В интернет-магазине бытовой техники «Лаукар» Вы можете скачать инструкцию к товару Триммер бензиновый HUTER GGT-1500SX [70/2/22] совершенно бесплатно.

Все инструкции, представленные на сайте интернет-магазина бытовой техники «Лаукар», предоставляются производителем товара.
Перед началом использования товара рекомендуем Вам ознакомиться с инструкцией по применению.

Для того чтобы скачать инструкцию, Вам необходимо нажать на ссылку «скачать инструкцию», расположенную ниже, а в случае, если ссылки нет,
Вы можете попробовать обратиться к данной странице позднее,
возможно специалисты интернет-магазина бытовой техники «Лаукар» еще не успели загрузить для скачивания инструкцию к товару:
Триммер бензиновый HUTER GGT-1500SX [70/2/22].

Скачать инструкцию

Смотреть инструкцию

Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара: Триммер бензиновый HUTER GGT-1500SX [70/2/22]. Пожалуйста, сверяйте информацию о товаре с информацией на
официальном сайте компании производителя.

Источник

Внешний вид Huter GGT-1500SX

Триммер Huter GGT-1500SX относится к классу бензиновых триммеров, оптимально сконструированных для работы на газонах и садах. Модель GGT-1500SX получила двухтактный двигатель, существенно расширяющий возможности устройства, то есть, например, не привязывающий мотокосу к источникам питания, как это свойственно триммерам с электрическим приводом. В этом смысле описываемую модель можно использовать и для обработки больших территорий, так как основными факторами в данном случае будут: наличие достаточного количества топлива и оптимальное техническое состояние устройства.

Мощность Huter GGT-1500SX составляет 1,5 кВт, что наряду с особенностями режущего инструмента (леска/нож) относит его к полупрофессиональному классу подобных устройств. Поэтому модель можно использовать не только на дачах и загородных хозяйствах, но и в небольших фермерских хозяйствах. GGT-1500SX отлично справится как с покосом травы, так и с приведением в порядок участков с небольшим кустарником. Вес триммера составляет 6 кг, что с учетом наличия штанги разъемного типа делает вопрос транспортировки сравнительно несложным, в том числе в обычном легковом автомобиле.

Преимущества Huter GGT-1500SX

  • Наличие бензинового двухтактного двигателя делает устройство более автономным по сравнению с электрическими типами мотокос.
  • Двигатель отличается достаточной для решения задач мощностью и высокой надежностью. Он также оснащен антивибрационной системой и легко запускается в работу.
  • В конструкции триммера предусмотрен полупрозрачный бак для топлива, который удобно наполнять топливом и следить за его уровнем.
  • Предусмотрена удобная и надежная система управления триммером, расположенная на эргономичной рукояти.
  • Штанга 1500SX имеет разъемный механизм для легкой и удобной перевозки.
  • Триммер легко разбирается и собирается, однако при этом в собранном состоянии отличается надежностью всех узлов и креплений.
  • В комплекте поставки модели покупатель получает удобный ремень ранцевого типа, очки для защиты глаз во время работы и диск 40 ТР.

Работать удобно и безопасно

Разумеется, оператор должен следовать всем рекомендациям и требованиям безопасности, соблюдать правила эксплуатации триммера. Однако помимо этого производитель предпринял ряд мер в отношении конструкции устройства, чтобы повысить уровень безопасности при работе с мотокосой. Они, в частности, включают наличие:

  • защитного кожуха для предотвращения попадания отскакивающих камней и частиц мусора на пользователя,
  • курка, блокирующего газ, чтобы оператор не смог случайно нажать курок и запустить вращение
  • режущего инструмента, когда двигатель запущен,
  • антивибрационной системы для предотвращения вредного воздействия вибрирующих элементов триммера на руки и другие части тела оператора.

Особенности эксплуатации Huter GGT-1500SX

Схема работы двухтактного двигателяЭксплуатация триммера не представляет большой сложности и после внимательного изучения инструкции и сборки полученного изделия вы можете приступать к подготовке триммера к работе. Рассмотрим коротко, как правильно собрать Huter GGT-1500SX и подготовить его к эксплуатации. Поскольку GGT-1500SX оборудован разъемной штангой, то сначала вам необходимо соединить два элемента этой детали с помощью муфты, которую нужно зафиксировать. Прежде чем переходить к следующему этапу нужно проверить, надежно ли соединены все компоненты. Затем можно переходить к креплению рукояток управления с помощью специального ключа, входящего в комплект поставки. При соединении элементов всегда проверяйте, все ли сделано надежно. Теперь можно перейти к следующему шагу: соединению штанги с двигателем. Монтаж выполняется с помощью штатного комплекта болтов. После того, как штанга соединена с двигателем, можно устанавливать кожух и режущие элементы. Более подробно читайте о пошаговой сборке триммера в Руководстве пользователя.

Собранный триммер теперь можно готовить к предстоящим работам на участке. Подготовка к эксплуатации начинается с приготовления топливной смеси. На этом этапе соблюдайте все рекомендации производителя по маркам и качеству компонентов топливной смеси, а также точно выполняйте методику приготовления топливной смеси, которая, в действительности, не представляет большой сложности.

Поскольку Huter GGT-1500SX оборудован двухтактным двигателем с воздушным охлаждением, то для приготовления топливной смеси необходимо масло высокого качества, специально выпускающееся для упомянутого типа движков. По классификации это масло API ТВ/API ТС, JASO FB/JASO FC. Рекомендуется заливать масло, которое производит сам Huter под маркировкой Huter 2T. Вторым компонентом смеси должен быть бензин высокого качества, октановое число которого составляет не ниже 92. Категорически запрещено использование в топливной смеси масел, которые выпускаются для движков с водяным охлаждением. Топливная смесь готовится в пропорции 1:40 (1 — масло, 40 — бензин) или согласно рекомендациям производителя масел.

Для процесса приготовления смеси используйте специальную мерную емкость. Количество смеси должно быть рассчитано только на один цикл, чтобы после завершения работ в баке не было остатков топливной смеси (оставлять ее в баке до следующего цикла работ нельзя). Также никогда не используйте сам бак для приготовления смеси, а также не выполняйте операции с компонентами топливной смеси близ очага огня и не курите во время подготовки топлива.

После того, как правильно составленная топливная смесь залита в бак, можно переходить к непосредственной подготовке триммера к работе. Для этого пользователю нужно сначала надеть ремень ранцевого типа и надежно, но удобно для себя, закрепить его. После этого при помощи специального карабина триммер закрепляется на ремне и регулируется при необходимости. Детали подготовки триммера к эксплуатации смотрите в Руководстве пользователя.

Источник

Huter GGT-1500SX User Manual

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

г. Москва, Каширский проезд, д. 17, строение 5

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Ред. 5

2

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Уважаемый покупатель!

Благодарим Вас за то, что приобрели бензиновый триммер торговой марки

«Hűter».

Продукция «Hűter» отличается надежностью и высоким качеством исполнения. При покупке изделия в розничной торговой сети требуйте проверки его

работоспособности и комплектности, а также штампа торгующей организации и даты продажи в гарантийном талоне.

3

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Ред. 5

СОДЕРЖАНИЕ

1.

ОБЩИЕ СВЕДЕНИЯ………………………………………………………………………………………………………….

5

2.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ …………………………………………………………………………………….

6

3.

КОМПЛЕКТАЦИЯ ………………………………………………………………………………………………………………

7

4.

УСТРОЙСТВО ТРИММЕРА………………………………………………………………………………………………

8

5.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ……………………………………………………………………………….

8

6.

СБОРКА……………………………………………………………………………………………………………………………..

9

7.

ПОДГОТОВКА К РАБОТЕ ……………………………………………………………………………………………….

14

8.

ЗАПУСК, ОСТАНОВКА ДВИГАТЕЛЯ И ПОРЯДОК РАБОТЫ…………………………………….

18

9.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ………………………………………………………………………………..

23

10.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ………………………………………………………………………………..

25

11.

ХРАНЕНИЕ ………………………………………………………………………………………………………………………

26

12.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ……………………………………………………………………………….

28

13.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ …………………………………………………………………………………….

29

14.

СЕРВИС-ЦЕНТРЫ:………………………………………………………………………………………………………….

30

4

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

1. ОБЩИЕ СВЕДЕНИЯ

Перед началом использования бензинового триммера внимательно ознакомьтесь с данным руководством по эксплуатации. В инструкции подробно описан процесс подготовки, запуска и технического ухода за устройством. Следуйте данным инструкциям, и триммер станет для Вас надежным помощником на долгие годы.

Представленная документация содержит минимально необходимые сведения для применения изделия. Изготовитель вправе вносить в конструкцию и комплектацию изменения, которые могут быть не отражены в настоящем документе, без предварительного уведомления. Внешний вид изделия, так же, может отличаться от изображения в руководстве по эксплуатации. Дата производства указана в серийном номере устройства в формате ггмм с 16 по 19 символы.

ВНИМАНИЕ!

Изделие является источником повышенной пожароопасности, взрывоопасности. Комплексное техническое обслуживание и ремонт в объеме, превышающем перечисленные данным руководством операции, должны производиться квалифицированным персоналом в специализированных сервисных центрах. Установка, эксплуатация и необходимое техническое обслуживание изделия производится пользователем и допускается только после изучения руководства по эксплуатации.

Особое внимание следует уделить разделу «Требования безопасности».

Назначение:

Триммер бензиновый с карбюраторным двухтактным двигателем внутреннего сгорания, (в дальнейшем — триммер), предназначен для скашивания травы и мелких кустарников на приусадебных и прочих участках.

5

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Ред. 5

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Безопасная работа изделия возможна только после внимательного изучения потребителем настоящего Руководства перед проведением работ.

2.1.Запрещается использовать триммер лицам, находящимся в состоянии физического утомления или под воздействием алкоголя, наркотических и лекарственных средств. Так же не допускается использование триммера детьми или неподготовленными лицами.

2.2.Работая с триммером, используйте защитные средства (соответствующая одежда, перчатки или рукавицы, защитные очки, наушники, каску).

2.3.Запрещается использовать триммер вблизи легковоспламеняющихся и взрывчатых веществ, при высоком уровне влажности, во время дождя, а также на расстоянии менее чем 15 метров от посторонних лиц.

2.4.Категорически запрещается использовать триммер с поврежденным кожухом или без него. Запрещается использовать триммер без глушителя.

2.5.Категорически запрещается устанавливать металлическую проволоку, спицы и иные материалы вместо лески, а также использовать режущий диск с механическими повреждениями.

2.6.Перед запуском убедитесь в целостности триммера. Режущий диск должен вращаться свободно.

2.7.При работе выбирайте правильную позицию, Ваше неустойчивое положение может привести к тяжёлым травмам.

2.8.Не оставляйте включенный триммер без присмотра.

2.9.Не снимайте крышку топливного бака при работающем двигателе. Если при заполнении бака топливо прольется, обязательно вытрите пятна топлива сухой тканью и смените место перед пуском двигателя.

2.10.Не используйте топливную смесь для чистки триммера.

2.11.Любые мероприятия по обслуживанию и замене осуществлять только

при выключенном триммере.

6

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

2.12.Следите за исправным состоянием триммера. В случае отказа, появления шума, вибрации, стука, искр, пламени, заедания или иных признаков неисправности немедленно заглушить двигатель.

2.13.Запрещается выполнять какие-либо изменения конструкции триммера, нарушать целостность корпуса, пытаться вскрывать и самостоятельно ремонтировать триммер.

2.14.Запрещается ронять и бросать триммер.

2.15.Косить разрешается только в светлое время суток или при мощном освещении. Во время длительного кошения следует делать перерывы.

ВНИМАНИЕ!

Выхлопные газы токсичны и опасны для здоровья. ЗАПРЕЩАЕТСЯ ЗАПУСКАТЬ ДВИГАТЕЛЬ ИЗДЕЛИЯ В ЗАКРЫТОМ ИЛИ ПЛОХО ПРОВЕТРИВАЕМОМ ПОМЕЩЕНИИ. БЕНЗИН И ЕГО ПАРЫ ЛЕГКО ВОСПЛАМЕНЯЕМЫ И ВЗРЫВООПАСНЫ!

3. КОМПЛЕКТАЦИЯ

Двигатель в сборе — 1 шт.

Штанга в сборе с редуктором* — 1 шт.Защитный кожух — 1 шт.

Режущий диск — 1 шт.

Катушка с леской — 1 шт.

Рукоятки управления (левая и правая) — 1 шт.Ранцевый ремень** — 1 шт.

Комплект ключей – 1 шт.

Паспорт продукции — 1 шт.Защитные очки**

* для моделей «S» штанга состоит из двух частей и поставляется в разобранном виде ** в зависимости от комплектации

Производитель сохраняет за собой право вносить поправки и изменять комплектацию устройства, не влияющие на параметры устройства, без указания в паспорте.

7

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Ред. 5

4. УСТРОЙСТВО ТРИММЕРА

1

Рукоятка стартера

11

Кольцо для крепления ремня

2

Стартер

12

Фиксатор курка газа

3

Рычаг управления воздушной заслонкой

13

Блокиратор курка газа

4

Колпачок высоковольтного провода

14

Курок газа

5

Крышка топливного бака

15

Штанга с валом в сборе

6

Глушитель

16

Режущий нож/катушка с леской

7

Левая рукоятка

17

Нижний редуктор

8

Корпус двигателя

18

Защитный кожух

9

Топливный бак

19

Планка крепления защитного кожуха

10

Правая рукоятка управления

20

Кронштейн крепления рукояток управления

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Серия GGT/Модель

GGT-

GGT-

GGT-

GGT-

1500TХ

1500SХ

1500T

1500S

Двигатель

2-х тактный, с воздушным охлаждением

Тип зажигания

Электронный

Мощность, Вт.

1500

2500

Обороты двигателя, об/мин

9500±500

Ранцевый ремень

есть

есть

нет

нет

Диск 40ТР

есть

есть

нет

нет

Антивибрационная система

Да

Ширина скоса, мм.

255

Уровень звукового давления, дБ

96

Разъемная штанга

нет

да

нет

да

8

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

6.СБОРКА

6.1.Соедините две части штанги. Для этого зажмите и удерживайте стопорный концевик на конце нижней части штанги и соедините обе части таким образом, чтобы концевик попал в специальное отверстие в соединительной муфте.

Рис. 1 Сборка штанги

6.2. Зафиксируйте соединительную муфту, затянув специальный винт. Убедитесь в отсутствии люфта.

Рис. 2 Фиксация соединительной муфты

9

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Ред. 5

6.3. Открутите кронштейн для крепления рукояток управления ключом из комплекта, снимите его и установите правую рукоятку управления. Слегка затяните болты.

Рис. 3 Установка правой рукоятки управления

6.4. Установите правую рукоятку в кронштейн и надежно затяните все болты.

Рис. 4 Установка левой рукоятки управления

6.5. Соедините штангу с корпусом двигателя и надежно зафиксируйте болтами из комплекта.

10

www.huter-gmbh.ru • info@huter-gmbh.ru • +7 (495) 374-86-14

. Москва, Каширский проезд, д. 17, строение 5

Рис. 5 Установка штанги

6.6. Установите защитный кожух при помощи болтов и гаек из комплекта.

Рис. 6 Установка Защитного кожуха

6.7. Закрепите головку с леской или режущий диск.

Для крепления головки с леской совместите отверстие в ступице вала с отверстием в чашке редуктора. Вставьте отвертку или шестигранный ключ из комплекта через отверстие в чашке редуктора в отверстие в ступице вала, тем самым обездвижив ее.

11

Loading…

Источник

Триммер бензиновый Huter GGT-1500SX

2.04 л.с., 9500 об/мин, леска — 460 мм, ∅ — 3 мм, нож — 255 мм, 7 кг
подробнее

HUTER

21

Код товара: 8135976

Источник

Понравилась статья? Поделить с друзьями:
  • Huter ggt 1500s инструкция по эксплуатации
  • Huter ggt 1300t инструкция по применению
  • Huter ggt 1300s инструкция по эксплуатации
  • Huter ggt 1000t инструкция по эксплуатации
  • Huter get 600 инструкция как менять леску
