В конце прошлого года хорошо известная нашим постоянным читателям по тестам систем жидкостного и воздушного охлаждения компания ID-Cooling анонсировала новый процессорный кулер SE-224-XT Basic. Он относится к среднебюджетному ценовому сегменту, поскольку рекомендованная стоимость системы охлаждения заявлена на отметке 30 долларов США. Это весьма конкурентная ценовая граница, ведь именно в среднем сегменте присутствуют десятки очень сильных моделей процессорных охладителей с интересным сочетанием цены и эффективности. Насколько удачно войдёт SE-224-XT Basic в эту бурную реку, мы расскажем вам в сегодняшнем материале.

⇡#Технические характеристики и рекомендованная стоимость

Наименование технических характеристик	ID-Cooling SE-224-XT Basic
Размеры кулера (В × Ш × Т), вентилятора, мм	155 × 125 × 75
(120 × 120 × 25)
Полная масса, г	636 (493 – радиатор)
Материал радиатора и конструкция	Башенная конструкция из алюминиевых пластин на 4 медных тепловых трубках диаметром 6 мм, являющихся частью основания (технология Direct Touch 3.0)
Количество пластин радиатора, шт.	46
Толщина пластин радиатора, мм	0,45
Межрёберное расстояние, мм	2,0
Расчётная площадь радиатора, см2	5 112
Термическое сопротивление, °С/W	н/д
Тип и модель вентилятора	ID-Cooling ID-12025M12S
Диаметр крыльчатки/статора вентилятора, мм	113 / 40
Вес одного вентилятора, г	139
Скорость вращения вентилятора, об/мин	700–1800 (±10 %)
Воздушный поток, CFM	76,16 (макс.)
Уровень шума, дБА	15,2–32,5
Статическое давление, мм H2O	2,16 (макс.)
Количество и тип подшипников вентилятора	1, гидродинамический
Время наработки вентилятора на отказ, часов/лет	н/д
Номинальное/стартовое напряжение вентилятора, В	12 / 4,3
Сила тока вентилятора, А	0,2
Заявленное/измеренное энергопотребление вентилятора, Вт	2,40 / 2,86
Длина кабеля вентилятора, мм	430
Возможность установки кулера на процессоры с разъёмами	Intel LGA115x/2011(v3)/2066 AMD Socket AM4
Максимальный уровень TDP процессора, Вт	180
Дополнительно (особенности)	Возможность установки второго вентилятора, термопаста ID-TG15 (8,5 Вт/(м·К), 1,5 г)
Гарантийный срок, лет	2
Рекомендованная стоимость, $	30

⇡#Упаковка и комплектация

Кулер ID-Cooling SE-224-XT Basic запечатан в компактную картонную коробку, расцвеченную чёрным и оранжевым. Лицевая сторона упаковки содержит фото кулера и название модели.

⇡#Технические характеристики и рекомендованная стоимость

Наименование технических характеристик	ID-Cooling SE-224-XT Basic
Размеры кулера (В × Ш × Т), вентилятора, мм	155 × 125 × 75
(120 × 120 × 25)
Полная масса, г	636 (493 – радиатор)
Материал радиатора и конструкция	Башенная конструкция из алюминиевых пластин на 4 медных тепловых трубках диаметром 6 мм, являющихся частью основания (технология Direct Touch 3.0)
Количество пластин радиатора, шт.	46
Толщина пластин радиатора, мм	0,45
Межрёберное расстояние, мм	2,0
Расчётная площадь радиатора, см2	5 112
Термическое сопротивление, °С/W	н/д
Тип и модель вентилятора	ID-Cooling ID-12025M12S
Диаметр крыльчатки/статора вентилятора, мм	113 / 40
Вес одного вентилятора, г	139
Скорость вращения вентилятора, об/мин	700–1800 (±10 %)
Воздушный поток, CFM	76,16 (макс.)
Уровень шума, дБА	15,2–32,5
Статическое давление, мм H2O	2,16 (макс.)
Количество и тип подшипников вентилятора	1, гидродинамический
Время наработки вентилятора на отказ, часов/лет	н/д
Номинальное/стартовое напряжение вентилятора, В	12 / 4,3
Сила тока вентилятора, А	0,2
Заявленное/измеренное энергопотребление вентилятора, Вт	2,40 / 2,86
Длина кабеля вентилятора, мм	430
Возможность установки кулера на процессоры с разъёмами	Intel LGA115x/2011(v3)/2066 AMD Socket AM4
Максимальный уровень TDP процессора, Вт	180
Дополнительно (особенности)	Возможность установки второго вентилятора, термопаста ID-TG15 (8,5 Вт/(м·К), 1,5 г)
Гарантийный срок, лет	2
Рекомендованная стоимость, $	30

⇡#Упаковка и комплектация

Кулер ID-Cooling SE-224-XT Basic запечатан в компактную картонную коробку, расцвеченную чёрным и оранжевым. Лицевая сторона упаковки содержит фото кулера и название модели.

Боковые и обратная стороны расскажут потенциальному покупателю о предельном уровне TDP и поддерживаемых платформах, технических характеристиках и ключевых особенностях новинки.

Кроме радиатора с вентилятором, обложенных вставками из вспененного полиэтилена, в комплект поставки кулера входит инструкция и плоская коробочка с аксессуарами.

В последней размещена усилительная пластина для материнских плат под процессоры Intel, две пары стальных направляющих, комплект винтов, втулок и шайб, а также четыре проволочные скобки для закрепления на радиаторе двух вентиляторов.

В последней размещена усилительная пластина для материнских плат под процессоры Intel, две пары стальных направляющих, комплект винтов, втулок и шайб, а также четыре проволочные скобки для закрепления на радиаторе двух вентиляторов.

Кроме этого, в комплект с SE-224-XT Basic входит шприц новой термопасты ID-Cooling ID-TG15 массой 1,5 грамма. Её заявленная теплопроводность должна составлять не менее 8,5 Вт/(м·К), то есть она находится на уровне показателей лучших термоинтерфейсов современности.

На выпускаемый в Китае кулер предоставляется двухлетняя гарантия. Как мы уже упоминали выше, его стоимость должна составлять 30 долларов США. В России в продаже кулер пока не замечен, но, как правило, стоимость продукции ID-Cooling в розничных сетях очень близка к рекомендованным ценам, а нередко и ниже их.

⇡#Особенности конструкции

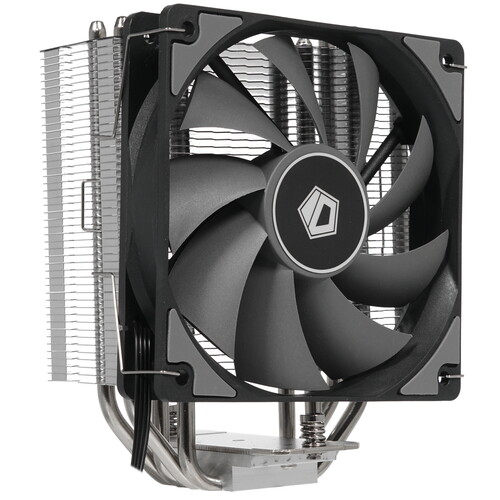

ID-Cooling SE-224-XT Basic – предельно простая система охлаждения башенного типа для центрального процессора, но от этого она не выглядит скучно и банально. Ощетинившийся зубцами алюминиевый радиатор, никелированные тепловые трубки, верхняя пластина чёрного цвета с логотипом компании и вентилятор с агрессивными лопастями – всё это делает SE-224-XT Basic выразительным и привлекательным внешне.

При этом ни сам кулер, ни его вентилятор не имеют даже следов подсветки, то есть это базовая и максимально простая модель. А если кому-то потребуется версия с подсветкой, то в ассортименте компании можно выбрать как минимум из пяти других версий SE-224, оснащённых теми или иными светодиодами.

Кулер сравнительно компактный и лёгкий. Его размеры равны 155 × 125 × 75 мм, а масса составляет 636 граммов, из которых 493 грамма приходятся на радиатор.

Радиатор кулера насчитывает 46 алюминиевых пластин без никелировки размерами 120 × 48 мм и толщиной 0,45 мм. Пластины напрессованы на четыре тепловые трубки с межрёберным расстоянием 2,0 мм. Расчётная площадь радиатора составляет 5112 см².

Примерно половина боковых сторон радиатора закрыта загнутыми вниз концами рёбер.

С обеих широких сторон пластины получили треугольные вырезы, чтобы минимизировать сопротивление воздушному потоку вентилятора и повысить эффективность кулера на невысоких оборотах.

С обеих широких сторон пластины получили треугольные вырезы, чтобы минимизировать сопротивление воздушному потоку вентилятора и повысить эффективность кулера на невысоких оборотах.

Верхняя пластина радиатора покрашена в чёрный цвет, а в самом её центре красуется логотип ID-Cooling. На основании приклеена бумажная наклейка, защищающая его от случайных царапин, а медные трубки — от окисления.

Всего в кулере четыре медные никелированные тепловые трубки диаметром 6 мм. Они расставлены в пластинах в шахматном порядке, чтобы распределять тепловой поток по рёбрам как можно равномернее.

Опрессовка пластин на трубках реализована по всему их диаметру, без пропусков для «замков». Пайки здесь нет.

Основание радиатора ID-Cooling SE-224-XT Basic выполнено по технологии прямого контакта третьего поколения Direct Touch 3.0. Производитель заявляет о 30-процентном повышении интенсивности теплообмена в сравнении с показателями предыдущей версии прямоконтактных оснований. Визуально же никаких технологических прорывов в основании кулера нет, а расстояние между трубками, заполненное алюминием, равно 1,5 мм.

Опрессовка пластин на трубках реализована по всему их диаметру, без пропусков для «замков». Пайки здесь нет.

Основание радиатора ID-Cooling SE-224-XT Basic выполнено по технологии прямого контакта третьего поколения Direct Touch 3.0. Производитель заявляет о 30-процентном повышении интенсивности теплообмена в сравнении с показателями предыдущей версии прямоконтактных оснований. Визуально же никаких технологических прорывов в основании кулера нет, а расстояние между трубками, заполненное алюминием, равно 1,5 мм.

Качество обработки основания и его ровность находятся на привычном для Direct Touch-кулеров уровне: полировки «до зеркала» здесь нет (и не бывает), но к ровности претензий никаких.

Кулер оснащается одним 120-мм вентилятором ID-Cooling ID-12025M12S с чёрной рамкой и тёмно-серой девятилопастной крыльчаткой диаметром 113 мм.

Данная модель отличается повышенным статическим давлением, которое при максимальных 1800 об/мин может достигать 2,16 мм H₂O. Максимальный воздушный поток заявлен на отметке 76,16 CFM, а уровень шума лежит в диапазоне от 15,2 до 32,5 дБА. Поддержка вентилятором ШИМ-регулировки поможет снизить его скорость до 700 об/мин.

Статор диаметром 40 мм, закреплённый на трёх круглых и одной прямоугольной (кабельной) стойках, закрыт плёночной наклейкой с информацией об отдельных электрических характеристиках.

При напряжении 12 В на максимальной скорости вентилятор потреблял 2,86 Вт, что немногим выше указанных в характеристиках 2,4 Вт. Стартовое напряжение равно 4,3 В, длина кабеля – 430 мм. Срок службы гидродинамического подшипника в характеристиках вентилятора не указан.

В уголках пластиковой рамки вентилятора есть мягкие силиконовые вставки, через которые вентилятор контактирует с радиатором.

При напряжении 12 В на максимальной скорости вентилятор потреблял 2,86 Вт, что немногим выше указанных в характеристиках 2,4 Вт. Стартовое напряжение равно 4,3 В, длина кабеля – 430 мм. Срок службы гидродинамического подшипника в характеристиках вентилятора не указан.

В уголках пластиковой рамки вентилятора есть мягкие силиконовые вставки, через которые вентилятор контактирует с радиатором.

Вентилятор закрепляется проволочными скобками, которые вставляются в отверстия рамки и зацепляются за прорези в боковых торцах пластин радиатора.

Поскольку радиатор симметричен, а в комплекте с кулером есть дополнительные скобки, то ID-Cooling SE-224-XT Basic можно дооснастить вторым 120-мм вентилятором, установив его на выдув из радиатора. Правда, радиатор узкий (всего 48 мм), поэтому толку от второго вентилятора будет не много.

⇡#Совместимость и установка

ID-Cooling по каким-то причинам не публикует на своём сайте электронную версию инструкции по установке, но и без неё SE-224-XT Basic можно установить на любой поддерживаемый процессорный разъём без особых проблем. Поддерживает он, кстати, все современные платформы, не считая AMD Socket TR4. Мы устанавливали новинку на плату с разъёмом LGA2066, для чего в её опорные стойки сначала нужно ввернуть втулки с двусторонней резьбой.

Затем к этим стойкам крепятся стальные направляющие со шпильками в центре.

После нанесения на теплораспределитель процессора термопасты на него устанавливается радиатор без вентилятора и равномерно притягивается двумя подпружиненными винтами.

Радиатор невысокий – всего 43 мм от платы до нижней пластины и ещё меньше до вентилятора, но поскольку он узкий, то не помешает модулям оперативной памяти с крупными радиаторами. Даже на такой тесной плате, как ASRock X299 OC Formula, проблем с размещением ID-Cooling SE-224-XT Basic у нас не возникло.

Установленный на процессор кулер укладывается по высоте в 160 мм, а значит, будет совместим с подавляющим большинством системных блоков классической вертикальной ориентации.

Внутри корпуса кулер выглядит обычно и непритязательно. Эдакая «рабочая лошадка» без модных подсветок и ярких вставок.

⇡#Тестовая конфигурация, инструментарий и методика тестирования

Оценка эффективности нового ID-Cooling SE-224-XT Basic и его конкурента была проведена в закрытом корпусе системного блока следующей конфигурации:

• системная плата: ASRock X299 OC Formula (Intel X299 Express, LGA2066, BIOS P1.80 от 19.09.2019);
• процессор: Intel Core i9-7900X 3,3-4,5 ГГц (Skylake-X, 14++ нм, U0, 10 × 1024 Kбайт L2, 13,75 Мбайт L3, TDP 140 Вт);
• термоинтерфейс: ARCTIC MX-4 (8,5 Вт/(м·К);
• оперативная память: DDR4 4 × 8 Гбайт G.Skill TridentZ Neo 32GB (F4-3600C18Q-32GTZN), XMP 3600 МГц 18-22-22-42 CR2 при 1,35 В;
• видеокарта: NVIDIA GeForce RTX 2060 SUPER Founders Edition 8 Гбайт/256 бит, 1470-1650(1830)/14000 МГц;
• накопители:
  • для системы и бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • для игр и бенчмарков: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
  • архивный: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
• корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067], 990 об/мин, три – на вдув, три – на выдув);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: Corsair AX1500i Digital ATX (1,5 кВт, 80 Plus Titanium), 140-мм вентилятор.

На первом этапе оценки эффективности систем охлаждения десятиядерный процессор на BCLK 100 МГц при фиксированном в значении 41 множителе и установленной на первый (высший) уровень стабилизации функции Load-Line Calibration был разогнан до частоты 4,1 ГГц с повышением напряжения в BIOS материнской платы до 1,012 В.

Напряжения VCCIO и VCCSA были выставлены на, соответственно, 1,065 и 1,075 В, CPU Input – 2,050 В, CPU Mesh – 1,100 В. В свою очередь, напряжение модулей оперативной памяти фиксировалось на отметке 1,35 В, а её частота составляла 3,6 ГГц с таймингами 18-22-22-42 CR2. Кроме перечисленного, в BIOS материнской платы были внесены ещё несколько изменений, относящихся к разгону процессора и оперативной памяти.

Тестирование было проведено в операционной системе Microsoft Windows 10 Pro версии 1909 (18363.535). Программное обеспечение, использованное для теста:

• Prime95 29.8 build 6 – для создания нагрузки на процессор (режим Small FFTs, два последовательных цикла по 13-14 минут);
• HWiNFO64 6.21-4040 – для мониторинга температур и визуального контроля всех параметров системы.

Полный снимок экрана во время одного из циклов тестирования выглядит следующим образом.

Напряжения VCCIO и VCCSA были выставлены на, соответственно, 1,065 и 1,075 В, CPU Input – 2,050 В, CPU Mesh – 1,100 В. В свою очередь, напряжение модулей оперативной памяти фиксировалось на отметке 1,35 В, а её частота составляла 3,6 ГГц с таймингами 18-22-22-42 CR2. Кроме перечисленного, в BIOS материнской платы были внесены ещё несколько изменений, относящихся к разгону процессора и оперативной памяти.

Тестирование было проведено в операционной системе Microsoft Windows 10 Pro версии 1909 (18363.535). Программное обеспечение, использованное для теста:

• Prime95 29.8 build 6 – для создания нагрузки на процессор (режим Small FFTs, два последовательных цикла по 13-14 минут);
• HWiNFO64 6.21-4040 – для мониторинга температур и визуального контроля всех параметров системы.

Полный снимок экрана во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Prime95. На стабилизацию температуры процессора между циклами отводилось по 14-15 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из десяти ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 24,8–25,2 °C.

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22,0 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно низкий уровень шума мы принимаем значение 33 дБА.

Эффективность и уровень шума ID-Cooling SE-224-XT Basic мы сравним c показателями, пожалуй, идеального соперника, практически идентичного с ним по габаритам, числу пластин и тепловых трубок, а также параметрам вентилятора, – Scythe Kotetsu. Только цена у японского кулера образца 2014 года (первой версии) немного выше ($40), и прямого контакта в основании нет.

Кроме этих двух кулеров, в качестве эталона приведены результаты суперкулера Noctua NH-D15 chromax.black, но их мы комментировать не будем.

Добавим, что регулировка скорости вращения всех вентиляторов систем охлаждения производилась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 об/мин.

⇡#Результаты тестирования и их анализ

⇡#Эффективность охлаждения

Не знаю, как вы, а я не ожидал такого разгрома Scythe Kotetsu со стороны ID-Cooling SE-224-XT Basic. Ну ладно, на максимальных оборотах, где скорость вентилятора у SE-224-XT Basic почти на 500 об/мин выше, чем у Kotetsu, преимущество новинки составило 10 градусов Цельсия, но и на одинаковой скорости, например, при 1400 (1440) об/мин, кулер ID-Cooling эффективнее сразу на 5 градусов Цельсия, а при 1200 и 1000 об/мин – на 4 градуса Цельсия по пиковой температуре процессора. Наконец, в самом тихом режиме, при 800 об/мин, Scythe Kotetsu вообще не справился с охлаждением процессора, тогда как ID-Cooling SE-224-XT Basic смог это сделать, пусть и при очень высокой температуре. Это несомненный успех новой модели, неожиданный, но реальный.

Не исключаю, конечно, что против Kotetsu сыграл фактор старости семпла: всё же ему идёт шестой год, тогда как SE-224-XT Basic — совсем свежий кулер. Правда, снижение эффективности тепловых трубок за этот период времени в процессорных системах охлаждения — явление довольно редкое, если не сказать исключительное. Тем не менее результаты налицо. Очень уверенно ID-Cooling SE-224-XT Basic проявил себя и при более высокой частоте и напряжении процессора, обеспечив ему стабильность на 4,2 ГГц при напряжении 1,042 В.

Не знаю, как вы, а я не ожидал такого разгрома Scythe Kotetsu со стороны ID-Cooling SE-224-XT Basic. Ну ладно, на максимальных оборотах, где скорость вентилятора у SE-224-XT Basic почти на 500 об/мин выше, чем у Kotetsu, преимущество новинки составило 10 градусов Цельсия, но и на одинаковой скорости, например, при 1400 (1440) об/мин, кулер ID-Cooling эффективнее сразу на 5 градусов Цельсия, а при 1200 и 1000 об/мин – на 4 градуса Цельсия по пиковой температуре процессора. Наконец, в самом тихом режиме, при 800 об/мин, Scythe Kotetsu вообще не справился с охлаждением процессора, тогда как ID-Cooling SE-224-XT Basic смог это сделать, пусть и при очень высокой температуре. Это несомненный успех новой модели, неожиданный, но реальный.

Не исключаю, конечно, что против Kotetsu сыграл фактор старости семпла: всё же ему идёт шестой год, тогда как SE-224-XT Basic — совсем свежий кулер. Правда, снижение эффективности тепловых трубок за этот период времени в процессорных системах охлаждения — явление довольно редкое, если не сказать исключительное. Тем не менее результаты налицо. Очень уверенно ID-Cooling SE-224-XT Basic проявил себя и при более высокой частоте и напряжении процессора, обеспечив ему стабильность на 4,2 ГГц при напряжении 1,042 В.

Причём сделал он это как при максимальной скорости штатного вентилятора — 1910 об/мин, так и на средних оборотах, около 1400 об/мин.

При снижении скорости до 1200 об/мин кулер уже не обеспечивал процессору стабильность, но результат для системы охлаждения за 30 долларов США всё равно можно назвать выдающимся. Scythe Kotetsu не справился с такой нагрузкой даже при максимальной скорости вентилятора.

⇡#Уровень шума

В отличие от эффективности, по уровню шума ID-Cooling SE-224-XT Basic и Scythe Kotetsu различаются незначительно, но всё же китайский кулер, и в первую очередь его вентилятор, работает чуть тише на тех же скоростях, что и японский. Конечно, при повышении скорости сверх 1500 об/мин он начинает шуметь сильнее, но мы только что убедились, что и на одинаковых скоростях вентиляторов из этих двух кулеров выбор очевиден. Что касается их сравнения на границе условного комфорта и бесшумности, то на первой скорость вентилятора ID-Cooling SE-224-XT Basic выше, чем у Scythe Kotetsu, на 60 об/мин, а на второй – на 70 об/мин. Добавим, что треска подшипника вентилятора или призвуков в работе его электродвигателя нами не зафиксировано.

⇡#Заключение

Сегодня в лице ID-Cooling SE-224-XT Basic мы протестировали нового лидера среднебюджетного ценового сегмента, уверенно сменившего на этом посту Scythe Kotetsu, который занимал его более 5 лет. При всей своей простоте новая система охлаждения получила грамотно оптимизированный радиатор с пластинами низкого сопротивления и улучшенные тепловые трубки, оптимально расставленные в радиаторе. Даже отсутствие пайки и прямой контакт в основании не помешали ID-Cooling SE-224-XT Basic уверенно обойти конкурента и продемонстрировать очень высокую для своего класса эффективность охлаждения.

Добавим сюда же универсальность, надёжное крепление, эффективную термопасту с теплопроводностью 8,5 Вт/(м·К), которой хватит не на один раз, возможность установки второго вентилятора и крепления для него, а также совместимость с высокими модулями оперативной памяти и узкими корпусами — и в итоге получится одна из наиболее удачных систем охлаждения стоимостью всего 30 долларов США. Теперь всем новым кулерам такой же стоимости придётся превзойти ID-Cooling SE-224-XT Basic, что сделать будет весьма непросто.

В отличие от эффективности, по уровню шума ID-Cooling SE-224-XT Basic и Scythe Kotetsu различаются незначительно, но всё же китайский кулер, и в первую очередь его вентилятор, работает чуть тише на тех же скоростях, что и японский. Конечно, при повышении скорости сверх 1500 об/мин он начинает шуметь сильнее, но мы только что убедились, что и на одинаковых скоростях вентиляторов из этих двух кулеров выбор очевиден. Что касается их сравнения на границе условного комфорта и бесшумности, то на первой скорость вентилятора ID-Cooling SE-224-XT Basic выше, чем у Scythe Kotetsu, на 60 об/мин, а на второй – на 70 об/мин. Добавим, что треска подшипника вентилятора или призвуков в работе его электродвигателя нами не зафиксировано.

⇡#Заключение

Сегодня в лице ID-Cooling SE-224-XT Basic мы протестировали нового лидера среднебюджетного ценового сегмента, уверенно сменившего на этом посту Scythe Kotetsu, который занимал его более 5 лет. При всей своей простоте новая система охлаждения получила грамотно оптимизированный радиатор с пластинами низкого сопротивления и улучшенные тепловые трубки, оптимально расставленные в радиаторе. Даже отсутствие пайки и прямой контакт в основании не помешали ID-Cooling SE-224-XT Basic уверенно обойти конкурента и продемонстрировать очень высокую для своего класса эффективность охлаждения.

Добавим сюда же универсальность, надёжное крепление, эффективную термопасту с теплопроводностью 8,5 Вт/(м·К), которой хватит не на один раз, возможность установки второго вентилятора и крепления для него, а также совместимость с высокими модулями оперативной памяти и узкими корпусами — и в итоге получится одна из наиболее удачных систем охлаждения стоимостью всего 30 долларов США. Теперь всем новым кулерам такой же стоимости придётся превзойти ID-Cooling SE-224-XT Basic, что сделать будет весьма непросто.

Compatibility	Intel LGA2066/2011/1200/1151/1150/1155/1156 *LGA1700 (old stock upgrade kit available)    AMD AM5/AM4
TDP	180W
Overall Dimension	120×73×154mm (L×W×H)
Heatsink Material	4×Ф6mm Heatpipe(Direct Touch)+Aluminum Fin
Weight	810g
Fan Dimension	120×120×25mm
Fan Speed	700±200~1800±10%RPM(PWM)(RGB)
Max. Air Flow	76.16CFM
Max. Static Pressure	2.16mmH2O
Noise	15.2-32.5dB(A)
Rated Voltage	12VDC
Operating Voltage	10.8～13.2VDC
Started Voltage	7VDC
Rated Current	0.2A
Power Input	2.4W
Bearing Type	Hydraulic Bearing
Connector	4Pin PWM

No review for this product yet.

[ HOW TO INSTALL:] [LGA1200/115X]  https://youtu.be/F2KplzlEHKA

[ HOW TO INSTALL:] [AMD AM4]  https://youtu.be/7DsJhwaFLno

В декабре 2019 года компания ID-Cooling представила свою новую систему охлаждения – ID-Cooling SE-224-XT Basic, ориентированную на бюджетный сегмент рынка, но в тоже время способную предложить потенциальным покупателям весьма высокую эффективность охлаждения, позволяющую отводить до 180 Вт тепла. И все это по цене 27 евро (рекомендуемая производителем стоимость).

Нам остается только проверить заявленные возможности…

Технические характеристики

• Рассеиваемая мощность: 180 Вт;
• Совместимые платформы: Intel LGA115x/2011(-3)/2066 и AMD AM4;
• Размеры: 120 мм (длина) х 73 мм (ширина) х 154 мм (высота);
• Вес: 810 гр.
• Радиатор:
• Тепловые трубки: 4 х 6 мм с технологией прямого контакта;
• Пластины: алюминий.
• Вентилятор:
• Количество вентиляторов: 1;
• Размеры: 120 мм х 120 мм х 25 мм;
• Тип подшипника: гидродинамический;
• Скорость вращения: 700–1800 об/мин;
• Максимальный воздушный поток: 76.16 CFM;
• Максимальное воздушное давление: 2.16 мм водного столба;
• Уровень шума: 15.2-32.5 дБА;
• Рабочее напряжение: 12 В;
• Потребляемый ток: 0.2 А;
• Стартовое напряжение: 7 В;
• Потребление: 2.4 Вт.

Упаковка и комплектация

Оформление коробки с кулером ID-Cooling SE-224-XT Basic не отличается изысканностью и эффектным видом, но этого достаточно, чтобы можно было оценить внешний вид башенного кулера и понять его возможности. Обратная сторона коробки посвящена техническим характеристикам (размеры и параметры вентилятора).

[ HOW TO INSTALL:] [LGA1200/115X]  https://youtu.be/F2KplzlEHKA

[ HOW TO INSTALL:] [AMD AM4]  https://youtu.be/7DsJhwaFLno

В декабре 2019 года компания ID-Cooling представила свою новую систему охлаждения – ID-Cooling SE-224-XT Basic, ориентированную на бюджетный сегмент рынка, но в тоже время способную предложить потенциальным покупателям весьма высокую эффективность охлаждения, позволяющую отводить до 180 Вт тепла. И все это по цене 27 евро (рекомендуемая производителем стоимость).

Нам остается только проверить заявленные возможности…

Технические характеристики

• Рассеиваемая мощность: 180 Вт;
• Совместимые платформы: Intel LGA115x/2011(-3)/2066 и AMD AM4;
• Размеры: 120 мм (длина) х 73 мм (ширина) х 154 мм (высота);
• Вес: 810 гр.
• Радиатор:
• Тепловые трубки: 4 х 6 мм с технологией прямого контакта;
• Пластины: алюминий.
• Вентилятор:
• Количество вентиляторов: 1;
• Размеры: 120 мм х 120 мм х 25 мм;
• Тип подшипника: гидродинамический;
• Скорость вращения: 700–1800 об/мин;
• Максимальный воздушный поток: 76.16 CFM;
• Максимальное воздушное давление: 2.16 мм водного столба;
• Уровень шума: 15.2-32.5 дБА;
• Рабочее напряжение: 12 В;
• Потребляемый ток: 0.2 А;
• Стартовое напряжение: 7 В;
• Потребление: 2.4 Вт.

Упаковка и комплектация

Оформление коробки с кулером ID-Cooling SE-224-XT Basic не отличается изысканностью и эффектным видом, но этого достаточно, чтобы можно было оценить внешний вид башенного кулера и понять его возможности. Обратная сторона коробки посвящена техническим характеристикам (размеры и параметры вентилятора).

Несмотря на бюджетную направленность кулера, комплектация у него неплохая: 4 скобы для установки двух 120 мм вентиляторов, термопаста ID-Cooling ID-TG25 с теплопроводностью 10.5 Вт/(м·К), набор креплений для платформ AMD AM4 и Intel LGA115x/2011(-v3)/2066, бекплейт для платформ Intel LGA115x и руководство пользователя.



Комплектуется кулер 120 мм вентилятором с гидродинамическим подшипником ID-Cooling ID-12025M12S, имеющим максимальные обороты 1800 rpm при заявленном уровне шума 32.5 дБ. Отметим большую длину кабеля – 400 мм и наличие виброгасящих элементов по краям.

Внешний вид

Несмотря на бюджетный сегмент, внешне смотрится кулер ID-Cooling SE-224-XT Basic эффектно и строго, чему способствует радиатор с черной верхней пластиной и 120 мм вентилятор с резиновыми вставками. Если говорить про совместимость с сокетами, то кулер можно использовать только с современными платформами: AMD AM4, Intel LGA115x/2011(-3)/2066, поддержка устаревших сокетов AMD AM2/AM3/FMx и Intel LGA775 не предусмотрена. Вместе с тем для него заявлен высокий TDP 180 Вт и он не такой габаритный (высота — 154 мм, ширина — 73 мм, длина — 120 мм), что делает его привлекательным для сборки новой домашней системы.

Компактные размеры кулера обусловлены использованием «узкого» односекционного радиатора, состоящего из четырех U-образных 6 мм медных тепловых трубок с никелировкой и 46 алюминиевых пластин.

Радиатор имеет симметричную форму и у него можно отметить оптимизации, нацеленные на повышение эффективности охлаждения при его некрупных габаритах. Так, по бокам пластины загнуты и это позволяет воздушному потоку от вентилятора проходить по пластинам с минимальным рассеиванием. Расстояние между пластинами составляет 2 мм, что позволяет получить неплохую плотность пластин при небольшой высоте (154 мм).



Из оптимизаций самих пластин можно отметить наличие «волнорезов» по краям, что позволит снизить уровень шума при работе вентилятора. Бюджетный уровень кулера подтверждает черная верхняя пластина, которая получила такой окрас за счет наклейки, а не окраски в черный.

Несмотря на присутствующие радиальные следы обработки фрезой на основании, можно отметить его хорошее качество – гладкое и ровное, что очень важно для кулера с технологией прямого контакта тепловых трубок с теплораспределительной крышкой процессора.

Результат – отличный отпечаток термопасты с практически незаметными «бороздками» между трубками и алюминиевой основой.

Процесс установки

Устанавливается кулер ID-Cooling SE-224-XT Basic достаточно просто, в несколько этапов. В случае платформы AMD AM4 потребуется использовать родной бекплейт материнской платы.

Сперва к бекплейт прикручиваем две пластины и наносим термопасту.

Фиксируем радиатор.

С помощью пары скоб фиксируем 120 мм вентилятор.

Тестовый стенд

• Центральный процессор: AMD Ryzen 7 1700X;
• Система охлаждения: кулеры ID-Cooling SE-224-XT Basic и Noctua NH-D15 (с одним вентилятором);
• Термопаста: ARCTIC MX-2;
• Материнская плата: MSI X370 GAMING PRO CARBON;
• Оперативная память: DDR4-3000 2×8 Gb Kingston HyperX Savage HX430C15SB/8;
• Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
• Накопители: Kingston HyperX FURY 240 Gb (SHFS37A/240G);
• Корпус: Fractal Design Define S;
• Блок питания: be quiet! Straight Power 11 650W.

Компактный кулер ID-Cooling SE-224-XT Basic имеет высокую совместимость с компонентами материнской платы – не блокирует слоты памяти и PCI-E, а за счет своей высоты 154 мм влезет практически в любой Mid-Tower корпус.

Методика тестирования

Обороты вентиляторов кулеров ID-cooling и Noctua изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

Для максимальной загрузки процессора AMD Ryzen 7 1700X применялась утилита LinX 1.0.0K AMD Edition (3 прогона, 12 Гбайт, время выполнения ~17 минут). Потребление системы в простое составило 80 Вт, под нагрузкой — 268 Вт. Показания температуры снимались с помощью утилиты CPUID HWMonitor 1.39. На момент тестирования температура в помещении находилась на уровне 24,7 °С.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

• Диапазон измерений: 30–130 дБ;
• Погрешность измерений: ±1,5 дБ;
• Точность измерений: 0,1 дБ.

Результаты тестирования

Уровень шума

120 мм вентилятор кулера ID-Cooling SE-224-XT Basic обеспечивает комфортный уровень шума при оборотах менее 1300 rpm, а вот выше 1500 rpm кулер получается достаточно шумным.

Температуры

Температура процессора AMD Ryzen 7 1700X с кулером ID-Cooling SE-224-XT Basic приятно радует, хоть и заметно снижение эффективности охлаждения при оборотах 1000 rpm и менее. Проигрывая эталону Noctua, сами значения все-таки получились неплохими.

Выводы

Представленная компанией ID-Cooling новинка ID-Cooling SE-224-XT Basic оставила о себе приятные впечатления, особенно с учетом того, что кулер относится к бюджетному уровню с рекомендованной стоимостью 27 евро.

При этом рассматриваемая нами модель подкупает стильным внешним видом и компактными размерами, обладает хорошей эффективностью охлаждения, позволяя отводить до 180 Вт тепла. Несмотря на стоимость, можно отметить неплохую комплектацию, в которую входит дополнительный комплект скоб для установки второго 120 мм вентилятора.

Что несколько расстраивает, так это высокий уровень шума 120 мм вентилятора при оборотах выше 1500 rpm и невозможность его использования с «устаревшими» платформами.

Плюсы:

• Стильный внешний вид;
• Высокое качество изготовления;
• TDP 180 Вт;
• Высокая совместимость с околосокетным пространством;
• Простая процедура установки;
• Неплохая комплектация;
• Цена.

Минусы:

• Высокий уровень шума при оборотах выше 1500 rpm.

---

---

Обсуждаемое видео

Милые толстушки!-Nataliya Piffaretti — Смотреть/Читать

«всё прекрасно»

(Добавлено: 12.07.2023)

Беспроводная клавиатура для Windows и Android устройств Rii mini i8…

«Даже не знал, что есть такие клавиатуры. Наткнулся на этот ролик лазя по сайту, теперь захотел себе тебе такую, буду копить денежку. Очень нравится, что она маленькая и компактная, теперь смогу пасть на кровать и работать. Автор очень подробно всё…»

(Добавлено: 12.07.2023)

ТОВАРЫ С ALIEXPRESS, ОТ КОТОРЫХ Я В ШОКЕ / ЛУЧШИЕ ВЕЩИ С АЛИЭКСПРЕС…

«Китайцы как всегда впереди планеты всей.Не,ну ,а что зарабатывают в основном на всяких вещах до которых и в ясном уме и твёрдой памяти не додумаешься. И покупают же!Много конечно товаров сомнительной нужности.Но есть и действительно полезные дева…»

(Добавлено: 12.07.2023)

ЧТО МНЕ ГОТОВИТ ЗАВТРАШНИЙ ДЕНЬ

«Великолепно всё. Благодарю Вас за расклад.»

(Добавлено: 12.07.2023)

Приобрести сценарий цена1500р.Нетрадиционный выпускной в детском са…

«Здравствуйте хочу приобрести сценарий нетрадиционного выпускного. Тексты песен там будут»

(Добавлено: 12.07.2023)
