Впервые с продукцией китайской компании ID-Cooling мы познакомились в 2015 году и за прошедшие шесть лет протестировали уже более 20 выпущенных ею систем охлаждения разных типов и классов. Если сравнить этот китайский бренд с европейскими Arctic, Noctua или be quiet!, то можно заметить, что ID-Cooling опережает эти компании по темпам выпуска новых систем охлаждения для центральных процессоров. Свои новинки компания анонсирует примерно раз в квартал, тогда как другие — не чаще чем раз в полгода. Очередным поводом для выпуска нового кулера стал анонс платформы Intel для семейства процессоров Alder Lake с процессорным гнездом конструктивного исполнения LGA1700. Так появились кулеры ID-Cooling SE-226-XT Black и SE-226-XT ARGB, отличающиеся наличием у второго подсветки вентилятора. Ну а мы выбрали для обзора, проведения тестирования и сравнения с конкурентами, а также с эталонным суперкулером первый вариант.

⇡#Технические характеристики и рекомендованная стоимость

Наименование технических характеристик	ID-Cooling SE-226-XT Black
Размеры кулера (В × Ш × Т), вентилятора, мм	154 × 133 × 105
(120 × 120 × 27)
Полная масса, г	902 (745 – радиатор)
Материал радиатора и конструкция	Башенная конструкция из алюминиевых пластин на 6 медных тепловых трубках диаметром 6 мм, проходящих через медное основание
Количество пластин радиатора, шт.	41 (33+8)
Толщина пластин радиатора, мм	0,40
Межрёберное расстояние, мм	2,20
Расчётная площадь радиатора, см2	7 777
Термическое сопротивление, °С/W	н/д
Тип и модель вентилятора	ID-Cooling ID-12025M12S
Диаметр крыльчатки/статора вентилятора, мм	113 / 40,0
Масса одного вентилятора, г	152
Скорость вращения вентилятора, об/мин	700–1800 (PWM) (±10 %)
Воздушный поток, CFM	76,16 (макс.)
Уровень шума, дБА	15,2–35,2
Статическое давление, мм H2O	2,16 (макс.)
Количество и тип подшипников вентилятора	1, гидродинамический
Время наработки вентилятора на отказ, часов/лет	н/д
Заявленное/измеренное стартовое напряжение вентилятора, В	7,0 / 3,6
Сила тока вентилятора, А	0,20
Заявленное/измеренное энергопотребление вентилятора, Вт	2,40 / 2,53
Длина кабеля вентилятора, мм	250
Возможность установки кулера на процессоры с разъёмами	Intel LGA115x/2011(v3)/2066/1200/1700 AMD Socket AM4
Максимальный уровень TDP процессора, Вт	н/д
Дополнительно (особенности)	Возможность установки второго вентилятора (скобы в комплекте), термопаста ID-TG25 (10,5 Вт/(м°К), 1,5 г)
Гарантийный срок, лет	2
Рекомендованная стоимость, $	39,99

⇡#Упаковка и комплектация

ID-Cooling SE-226-XT Black запечатан в картонную коробку средних размеров. Она оформлена в обычном для продуктов компании стиле — сочетание оранжевого и чёрного цветов. Лицевую сторону украшает фото кулера и название модели.

⇡#Технические характеристики и рекомендованная стоимость

Наименование технических характеристик	ID-Cooling SE-226-XT Black
Размеры кулера (В × Ш × Т), вентилятора, мм	154 × 133 × 105
(120 × 120 × 27)
Полная масса, г	902 (745 – радиатор)
Материал радиатора и конструкция	Башенная конструкция из алюминиевых пластин на 6 медных тепловых трубках диаметром 6 мм, проходящих через медное основание
Количество пластин радиатора, шт.	41 (33+8)
Толщина пластин радиатора, мм	0,40
Межрёберное расстояние, мм	2,20
Расчётная площадь радиатора, см2	7 777
Термическое сопротивление, °С/W	н/д
Тип и модель вентилятора	ID-Cooling ID-12025M12S
Диаметр крыльчатки/статора вентилятора, мм	113 / 40,0
Масса одного вентилятора, г	152
Скорость вращения вентилятора, об/мин	700–1800 (PWM) (±10 %)
Воздушный поток, CFM	76,16 (макс.)
Уровень шума, дБА	15,2–35,2
Статическое давление, мм H2O	2,16 (макс.)
Количество и тип подшипников вентилятора	1, гидродинамический
Время наработки вентилятора на отказ, часов/лет	н/д
Заявленное/измеренное стартовое напряжение вентилятора, В	7,0 / 3,6
Сила тока вентилятора, А	0,20
Заявленное/измеренное энергопотребление вентилятора, Вт	2,40 / 2,53
Длина кабеля вентилятора, мм	250
Возможность установки кулера на процессоры с разъёмами	Intel LGA115x/2011(v3)/2066/1200/1700 AMD Socket AM4
Максимальный уровень TDP процессора, Вт	н/д
Дополнительно (особенности)	Возможность установки второго вентилятора (скобы в комплекте), термопаста ID-TG25 (10,5 Вт/(м°К), 1,5 г)
Гарантийный срок, лет	2
Рекомендованная стоимость, $	39,99

⇡#Упаковка и комплектация

ID-Cooling SE-226-XT Black запечатан в картонную коробку средних размеров. Она оформлена в обычном для продуктов компании стиле — сочетание оранжевого и чёрного цветов. Лицевую сторону украшает фото кулера и название модели.

Интересно, кстати, почему акцент делается на черном цвете кулера, ведь обычного варианта SE-226-XT с некрашеным алюминиевым радиатором в ассортименте ID-Cooling пока нет.

На коробке указано максимальное значение TDP процессора, с которым кулер должен справиться, – 220 ватт. Однако оно расходится с тем значением, которое указано в спецификациях системы охлаждения (250 ватт). Оставим это расхождение на совести производителя, тем более что чаще всего предельное декларируемое значение имеет мало общего с реальностью.

Комплектующие находятся в отдельной плоской коробочке. Среди них – усилительная пластина для Intel на обратную сторону материнской платы, две пары стальных направляющих, наборы винтов, втулок и шайб, наклейка с логотипом компании-производителя, четыре проволочные скобки для крепления вентиляторов и инструкция по установке.

Также в комплекте с кулером поставляется 1,5 грамма термопасты ID-Cooling ID-TG25 с заявленной теплопроводностью не менее 10,5 Вт/(м°К). Ранее мы уже тестировали данный термоинтерфейс и остались вполне довольны его эффективностью.

ID-Cooling SE-226-XT Black выпускается в Китае. Гарантийный срок составляет два года. Рекомендованная стоимость системы охлаждения составляет всего 40 долларов США, а версия с подсветкой обойдётся на 5 долларов дороже.

⇡#Особенности конструкции

Новый SE-226-XT Black продолжает традицию чёрных кулеров ID-Cooling, заложенную ещё в SE-225-XT Black и затем продолженную в двухбашенном SE-207-XT Black. Однако, в отличие от этих двух моделей, новинка получила металлическую верхнюю крышку, закрывающую концы тепловых трубок и имеющую структурную шлифовку, которая делает устройство более стильным и завершённым. Вместе с чёрным вентилятором такой радиатор выглядит строго и притягательно.

Как известно, чёрный цвет скрадывает размеры, но SE-226-XT Black действительно получился сравнительно компактным кулером. Его высота равна всего 154 мм, то есть беспокоиться о совместимости с большинством корпусов стандарта ATX не придётся. Ширина с учётом креплений вентиляторов составляет 133 мм, а глубина 105 мм. Остальные размеры мы приведём на следующей схеме.

Масса нового кулера составляет 902 грамма, из которых 745 грамм приходится на алюминиево-медный радиатор. Следовательно, коэффициент полезной массы у данного кулера рекордно высокий и составляет 0,826.

ID-Cooling SE-226-XT Black – башеннаясистема охлаждения с одним 120-мм вентилятором. Принципиально ее конструкция не представляетсобой ничего нового: всё те же вертикально ориентированные тепловые трубки, на которых размещены алюминиевые пластины радиатора.

По фото кулера сбоку отчётливо видно, что, благодаря изогнутым тепловым трубкам, радиатор смещён вперёд по ходу движения воздушного потока. Благодаря этому вентилятор не помешает расположенным рядом модулям оперативной памяти с высокими радиаторами и даже будет дополнительно охлаждать их притоком воздуха.

Также с этого ракурса видны открытые боковые торцы рёбер, два вертикальных паза в них для зацепов проволочных скоб вентиляторов и срез восьми нижних рёбер с противоположной стороны опять же длясовместимости с модулями оперативной памяти на четырёхканальных материнских платах.

Сверху ID-Cooling SE-226-XT Black накрыт шлифованной пластиной из алюминия с пластиковыми колпачками под трубки. Она не участвует в процессе теплоотвода и выполняет исключительно декоративную функцию.

Основание радиатора защищено бумажным стикером с предупреждением об обязательном его удалении перед установкой.

Радиатор состоит из 41 алюминиевой пластины, из которых 33 имеют размер 125 × 79 мм, а 8 — 125 × 66 мм. Расчётная площадь радиатора равна 7 777 см², что на 10,8% больше, чем у SE-225-XT Black, и сразу на 52,1% — чем у SE-224-XT Basic. Толщина пластин радиатора составляет 0,40 мм, а межрёберное расстояние — 2,2 мм. Торцы пластин радиатора с обеих сторон выполнены зубчатыми для снижения сопротивления воздушному потоку и уменьшения уровня шума.

Пластины радиатора опрессованы на шести медных тепловых трубках диаметром 6 мм. Трубки размещены в теле радиатора двумя рядами по три штуки в каждом и смещены относительно друг друга.

Попытки обнаружить следы припоя в местах контакта тепловых трубок и основания также не увенчались успехом – скорее всего, здесь используется термоклей. Кстати, основание радиатора, по заверениям производителя, выполнено из меди и никелировано. Его размеры равны 43,5 × 40 мм, обработка контактной поверхности оставляет желать лучшего.

Попытки обнаружить следы припоя в местах контакта тепловых трубок и основания также не увенчались успехом – скорее всего, здесь используется термоклей. Кстати, основание радиатора, по заверениям производителя, выполнено из меди и никелировано. Его размеры равны 43,5 × 40 мм, обработка контактной поверхности оставляет желать лучшего.

При этом контактная поверхность ровная, отпечатки теплораспределителя процессора Intel конструктивного исполнения LGA1200 получились достаточно равномерными.

На радиаторе SE-226-XT Black установлен вентилятор модели ID-Cooling ID-12025M12S, его размеры — 120 × 120 × 27 мм. Судя по маркировке, рамке-гексагонy и крыльчатке диаметром 113 мм, это точно такая же модель, какой оснащаются SE-225-XT Black и SE-207-XT Black.

Скорость вращения лопастей регулируется автоматически методом широтно-импульсной модуляции в диапазоне от 700 до 1800 об/мин с дельтой в 10%. Максимальный воздушный поток вентилятора достигает 76,16 CFM, статическое давление – 2,16 мм H₂O, а заявленный изготовителем уровень шума лежит в диапазоне от 15,2 до 35,2 дБА.

Точный срок службы гидродинамического подшипника в характеристиках не указан, говорится лишь о его долговечности. Электрические характеристики «вертушки» достаточно заурядные для 120-мм модели: напряжение 12 В (стартовое – 7 В), энергопотребление – 2,4 Вт.

По результатам наших измерений вентилятор мог стартовать при напряжении 3,6 В и на максимальных оборотах потреблял всего 2,53 Вт.

На уголки пластиковой рамки вентилятора надеты мягкие силиконовые демпферы.

По результатам наших измерений вентилятор мог стартовать при напряжении 3,6 В и на максимальных оборотах потреблял всего 2,53 Вт.

На уголки пластиковой рамки вентилятора надеты мягкие силиконовые демпферы.

Именно через них вентилятор контактирует с радиатором, благодаря чему минимизируется передача вибраций и снижается уровень шума. Закрепляется вентилятор с помощью проволочных скоб, вставляемых в пазы на торцах радиатора.

В комплекте с кулером есть две пары таких скоб, чтобы пользователю не пришлось ничего придумывать, если он захочет установить второй вентилятор на SE-226-XT Black. Добавим, что длина четырёхпроводного кабеля вентилятора равна 250 мм.

⇡#Совместимость и установка

Главным отличием ID-Cooling SE-226-XT Black от всех предыдущих кулеров компании является поддержка процессоров Intel Alder Lake с разъёмом LGA1700. Надеемся, в недалёком будущем мы сможем провести тесты нескольких систем охлаждения и на этой новой платформе. Кроме LGA1700, кулер совместим с LGA115x/2011(v3)/2066/1200 и Socket AM4. Электронной версии инструкции на момент подготовки статьи на сайте ID-Cooling размещено не было.

Для установки кулера на материнскую плату с разъёмом LGA1200 используется усилительная пластина со вставленными шпильками и направляющие, фиксируемые на этих шпильках через втулки гайками с накатанной головкой.

Затем на процессор устанавливается радиатор без вентилятора и притягивается к нему подпружиненными винтами, вмонтированными в прижимную пластину. Однако из-за того, что радиатор смещён вперёд, один из прижимных винтов находится под пластинами радиатора, и, чтобы его затянуть, потребуется длинная отвёртка, вставляемая прямо сквозь радиатор.

Такой отвёрткой ID-Cooling SE-226-XT Black, к сожалению, не комплектуется.

После установки кулера на процессор расстояние от материнской платы до нижней пластины радиатора составило 43 мм, а до вентилятора – 31 мм. Но вентилятор всё равно не мешает модулю оперативной памяти, установленному в ближайший к процессорному разъёму слот, из-за смещения радиатора вперёд по ходу движения воздушного потока.

Внутри корпуса системного блока ID-Cooling SE-226-XT Black выглядит компактно и строго.

Внутри корпуса системного блока ID-Cooling SE-226-XT Black выглядит компактно и строго.

Высота установленного на процессор кулера не превышает 160 мм.

⇡#Тестовая конфигурация, инструментарий и методика тестирования

Оценка эффективности ID-Cooling SE-226-XT Black и его конкурента была проведена в корпусе системного блока на следующей конфигурации:

• системная плата: ASRock Z590 Taichi (Intel Z590, LGA1200, BIOS 1.90 от 21.06.2021);
• процессор: Intel Core i9-11900K 3,5-5,3 ГГц (Rocket Lake-S, 14++ нм, B0, 8 × 512 Kбайт L2, 16 Мбайт L3, TDP 125 Вт);
• термоинтерфейс: Arctic MX-4 (8,5 Вт/(м·К);
• оперативная память: DDR4 2 × 8 Гбайт G.Skill TridentZ Neo 32GB (F4-3600C18Q-32GTZN), XMP 3600 МГц 18-22-22-42 CR2 при 1,35 В;
• видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
• накопитель: Netac NVMe SSD 1 Тбайт (NT01N950E-001T-E4X);
• корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067], 990 об/мин, три – на вдув, три – на выдув);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: be quiet! Dark Power Pro 11 [BN255] (1,2 кВт, 80 Plus Platinum), 140-мм вентилятор.

Для оценки эффективности систем охлаждения частота восьмиядерного процессора была зафиксирована на 4,8 ГГц: BCLK 100 МГц при фиксированном в значении 48 множителе и установленной на первый уровень стабилизации функции Load-Line Calibration с повышением напряжения в BIOS материнской платы до 1,235-1,240 В.

По данным мониторинга, в таком режиме работы максимальный уровень тепловыделения процессора при этом превысил 210 Вт. Напряжение модулей оперативной памяти фиксировалось на отметке 1,374 В, а её частота составляла 3,6 ГГц с таймингами 17-20-20-37 CR1. Кроме перечисленного, в BIOS материнской платы были внесены ещё несколько изменений, относящихся к разгону процессора и оперативной памяти.

Тестирование было проведено в операционной системе Microsoft Windows 10 Pro версии 21H1 (19043.1288). Программное обеспечение, использованное для теста:

• Prime95 30.6 build 4 – для создания стресс-нагрузки на процессор (режим Small FFTs без AVX, два последовательных цикла по 13-14 минут);
• HWiNFO64 7.15-4615 – для мониторинга температур и визуального контроля всех параметров системы.

Снимок экрана во время одного из циклов тестирования выглядит следующим образом.

По данным мониторинга, в таком режиме работы максимальный уровень тепловыделения процессора при этом превысил 210 Вт. Напряжение модулей оперативной памяти фиксировалось на отметке 1,374 В, а её частота составляла 3,6 ГГц с таймингами 17-20-20-37 CR1. Кроме перечисленного, в BIOS материнской платы были внесены ещё несколько изменений, относящихся к разгону процессора и оперативной памяти.

Тестирование было проведено в операционной системе Microsoft Windows 10 Pro версии 21H1 (19043.1288). Программное обеспечение, использованное для теста:

• Prime95 30.6 build 4 – для создания стресс-нагрузки на процессор (режим Small FFTs без AVX, два последовательных цикла по 13-14 минут);
• HWiNFO64 7.15-4615 – для мониторинга температур и визуального контроля всех параметров системы.

Снимок экрана во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Prime95. На стабилизацию температуры CPU между циклами отводилось по 14-15 минут. За окончательный результат, который мы приводим на диаграмме, принята максимальная температура наиболее горячего из восьми ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 24,4–24,9 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м². Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22,0 дБА, а субъективно-комфортный (не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

Для оценки эффективности и уровня шума нового ID-Cooling SE-226-XT Black мы включили в тестирование лучший кулер среднего класса ID-Cooling SE-224-XT Basic (180 Вт TDP) с одним штатным вентилятором размером 120 × 120 × 25 мм.

Кроме этого, в качестве эталона воздушного охлаждения, на диаграмму и в таблицу добавлены результаты суперкулера Noctua NH-D15S chromax.black с двумя вентиляторами Noctua NF-A15 PWM.

Регулировка скорости вращения всех вентиляторов систем охлаждения производилась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 об/мин.

⇡#Эффективность охлаждения

Судя по полученным результатам, ID-Cooling SE-226-XT Black не обеспечивает существенного преимущества в эффективности охлаждения по сравнению с ID-Cooling SE-224-XT Basic. На максимальной скорости штатных вентиляторов SE-226-XT Black выигрывает всего один градус Цельсия по пиковой температуре и 1,7 дБА по уровню шума. Признаемся, что от шести тепловых трубок, классического основания и радиатора с увеличенной на 50% площадью мы ожидали более впечатляющего преимущества.

Во всех остальных скоростных режимах разница между этими системами охлаждения ID-Cooling попросту ничтожна, пусть новый SE-226-XT Black во всех режимах и работает чуть тише старого SE-224-XT Basic. И всё же результаты вызвали у нас лёгкое разочарование — каким бы удачным SE-224-XT Basic ни был, хотелось бы, чтобы у него появился достойный конкурент за ту же стоимость.

Ещё одним тестом эффективности охлаждения ID-Cooling SE-226-XT Black стала проверка на фиксированной частоте процессора 4,9 ГГц при напряжении 1,285-1,290 В.

Судя по полученным результатам, ID-Cooling SE-226-XT Black не обеспечивает существенного преимущества в эффективности охлаждения по сравнению с ID-Cooling SE-224-XT Basic. На максимальной скорости штатных вентиляторов SE-226-XT Black выигрывает всего один градус Цельсия по пиковой температуре и 1,7 дБА по уровню шума. Признаемся, что от шести тепловых трубок, классического основания и радиатора с увеличенной на 50% площадью мы ожидали более впечатляющего преимущества.

Во всех остальных скоростных режимах разница между этими системами охлаждения ID-Cooling попросту ничтожна, пусть новый SE-226-XT Black во всех режимах и работает чуть тише старого SE-224-XT Basic. И всё же результаты вызвали у нас лёгкое разочарование — каким бы удачным SE-224-XT Basic ни был, хотелось бы, чтобы у него появился достойный конкурент за ту же стоимость.

Ещё одним тестом эффективности охлаждения ID-Cooling SE-226-XT Black стала проверка на фиксированной частоте процессора 4,9 ГГц при напряжении 1,285-1,290 В.

При таких параметрах процессора его тепловыделение составило около 240 ватт, а это как раз очень близко к пределу возможностей SE-226-XT Black. Второй кулер ID-Cooling также принял участие в этом тесте.

Максимальная температура процессора под ID-Cooling SE-226-XT Black достигла отметки 88 градусов Цельсия, тогда как SE-224-XT Basic справился с этой задачей при пиковой температуре на 3 градуса Цельсия ниже. При этом у него мощнее вентилятор и выше уровень шума.

⇡#Уровень шума

Уровень шума ID-Cooling SE-226-XT Black практически во всём скоростном диапазоне его штатного вентилятора ниже, чем у модели SE-224-XT Basic, но, прямо сказать, разница не критична. На границах условного комфорта и условной бесшумности (36 и 33 дБА) преимущество по скорости вентилятора у SE-226-XT Black не превышает 30-40 об/мин – такая разница погоды не сделает. Гула и треска вентилятора нового кулера не замечено при любых скоростях.

⇡#Выводы

Новая процессорная система охлаждения ID-Cooling SE-226-XT Black стильно выглядит, совместима с процессорами Intel конструктивного исполнения LGA1700 и высокими модулями оперативной памяти, а также работает чуть тише модели SE-224-XT. На этом её преимущества в сравнении с лучшим бюджетным кулером башенного типа заканчиваются. По эффективности на Intel LGA1200 никакого выигрыша нет, а на предельном уровне тепловыделения процессора SE-226-XT Black даже немного проигрывает. Рекомендованная стоимость на 10 долларов США выше, масса больше, длинной отвёртки для крепления в комплект не положили (а без неё кулер не установить). За свою рекомендованную стоимость ($40) новая модель ID-Cooling выглядит вполне неплохо, но и ничего выдающегося она не продемонстрировала. Для полноты картины нужны тесты на Alder Lake, и будем надеяться, что такая проверка ID-Cooling SE-226-XT Black ещё предстоит в будущем.

Уровень шума ID-Cooling SE-226-XT Black практически во всём скоростном диапазоне его штатного вентилятора ниже, чем у модели SE-224-XT Basic, но, прямо сказать, разница не критична. На границах условного комфорта и условной бесшумности (36 и 33 дБА) преимущество по скорости вентилятора у SE-226-XT Black не превышает 30-40 об/мин – такая разница погоды не сделает. Гула и треска вентилятора нового кулера не замечено при любых скоростях.

⇡#Выводы

Новая процессорная система охлаждения ID-Cooling SE-226-XT Black стильно выглядит, совместима с процессорами Intel конструктивного исполнения LGA1700 и высокими модулями оперативной памяти, а также работает чуть тише модели SE-224-XT. На этом её преимущества в сравнении с лучшим бюджетным кулером башенного типа заканчиваются. По эффективности на Intel LGA1200 никакого выигрыша нет, а на предельном уровне тепловыделения процессора SE-226-XT Black даже немного проигрывает. Рекомендованная стоимость на 10 долларов США выше, масса больше, длинной отвёртки для крепления в комплект не положили (а без неё кулер не установить). За свою рекомендованную стоимость ($40) новая модель ID-Cooling выглядит вполне неплохо, но и ничего выдающегося она не продемонстрировала. Для полноты картины нужны тесты на Alder Lake, и будем надеяться, что такая проверка ID-Cooling SE-226-XT Black ещё предстоит в будущем.

Паспортные характеристики, комплект поставки и цена

Производитель	ID-Cooling
Название модели, ссылка	SE-226-XT ARGB
Код модели	ID-CPU-SE-226-XT-ARGB; EAN: 6931393303727
Тип системы охлаждения	для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора
Совместимость	мат. платы с процессорными разъемами: Intel: LGA1700/1200/2066/2011/1151/1150/1155/1156; AMD: AM5/AM4
Охлаждающая способность	250 Вт
Тип вентилятора	осевой (аксиальный), 1 шт.
Модель вентилятора	ID-Cooling DF-12025-ARGB-XT (ID12025M12B)
Питание вентилятора	12 В, 0,25 А
Размеры вентилятора	120×120×25 мм
Скорость вращения вентилятора	900±200 — 2000±10% об/мин (ШИМ)
Производительность вентилятора	96 м³/ч (56,5 фут³/мин)
Статическое давление вентилятора	19,5 Па (1,99 мм вод. ст.)
Уровень шума вентилятора	16,2—31,5 дБА
Подшипник вентилятора	двойной шариковый
Срок службы вентилятора	нет данных

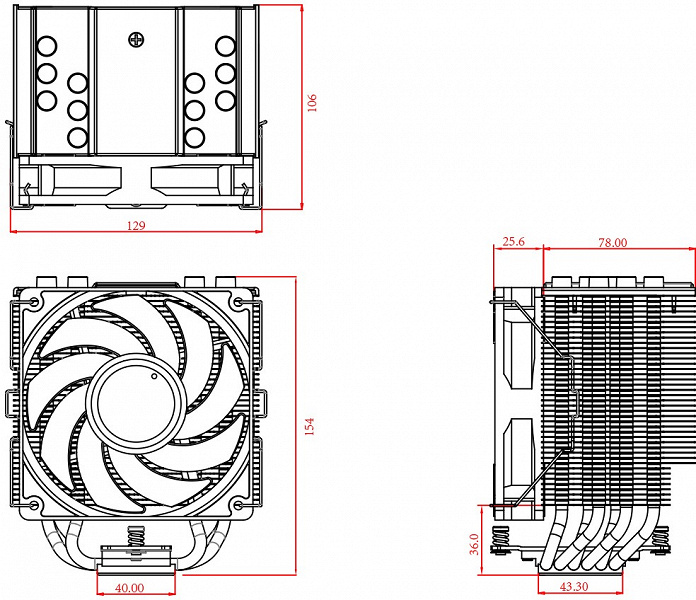

Размеры охладителя (В×Ш×Г)	154×129×106 мм
Масса охладителя	1300 г
Материал радиатора	пластины из алюминия (0,4 мм толщиной), медные тепловые трубки (6 шт. ∅6 мм), медный теплосъемник
Термоинтерфейс теплосъемника	термопаста Frost X25 в шприце
Подключение	мотор вентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате RGB-подсветка вентилятора: 3-контактный разъем (адресная светодиодная подсветка — общий, данные, питание 5 В) в разъем на мат. плате или на контроллере из комплекта
Особенности	вентилятор с адресуемой RGB-подсветкой черное покрытие радиатора антивибрационные накладки на вентиляторе управление с помощью ШИМ не мешает установке любых модулей памяти со стороны вентилятора гарантия 3 года
Комплект поставки (лучше уточнять перед покупкой)	радиатор вентилятор комплект креплений вентилятора, 2 шт. комплект креплений на процессор термопаста в шприце контроллер подсветки наклейка с логотипом руководство пользователя
Розничные предложения	узнать цену

Описание

Поставляется процессорный охладитель в красочно оформленной коробке из нетолстого гофрированного картона.

На внешних плоскостях коробки изображен сам кулер и перечислены его основные технические характеристики. Часть изображений залакирована. Надписи в основном на английском, однако перечисление характеристик есть в вариантах на нескольких языках, в том числе и на русском. Радиатор в коробке защищают вставка из вспененного полиэтилена и чехол из картона. Аксессуары разложены в пластиковые пакетики и убраны в коробочку из гофрированного картона. В отдельную коробочку упакован и вентилятор. Подошва теплосъемника защищена пластиковой пленкой.

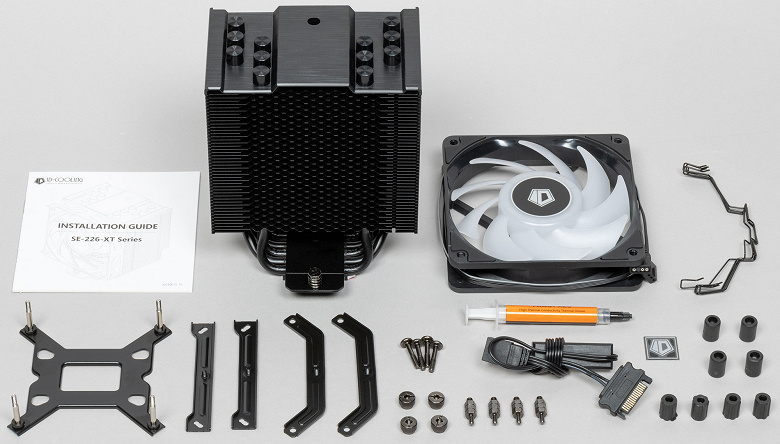

В комплекте есть инструкция по установке на английском и на русском языках (хорошее полиграфическое качество), ее в виде файла PDF можно загрузить по ссылке с сайта производителя.

Крепеж изготовлен из закаленной стали (за исключением пластиковых проставок и фиксаторов стоек на пластине на обратную сторону материнской платы) и имеет стойкое гальваническое или лакокрасочное покрытие.

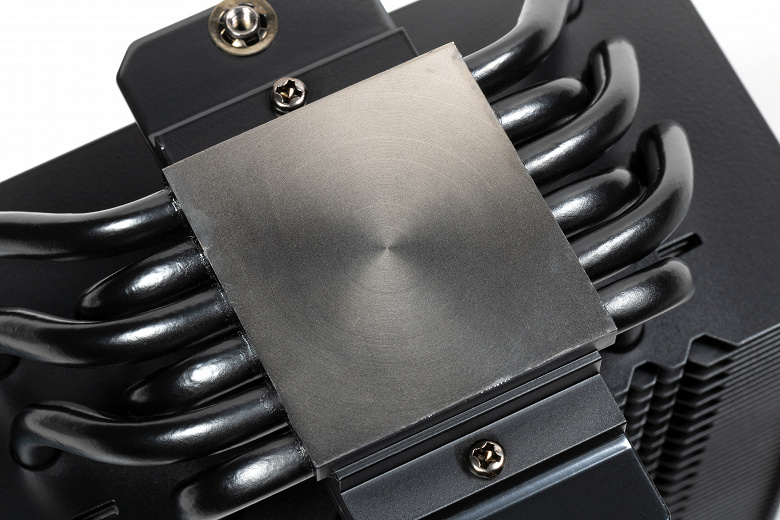

Кулер оснащен вынесенным радиатором, к которому тепло от теплосъемника передается по шести тепловым трубкам диаметром 6 мм. Трубки и нижняя часть теплосъемника медные, никелированные. Верхняя часть теплосъемника изготовлена из алюминиевого сплава и также никелированная. Трубки к теплосъемнику припаяны. Подошва теплосъемника имеет очень мелкую концентрическую проточку и слегка отполирована. Поверхность подошвы практически идеально плоская.

Вся поверхность радиатора, включая пластины, трубки и теплосъемник, но за исключением рабочей плоскости подошвы теплосъемника имеет черное матовое лакокрасочное покрытие. Это в какой-то степени улучшает теплоотдачу за счет излучения.

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с фирменной термопастой.

В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов.

На процессоре Intel Core i9-7980XE:

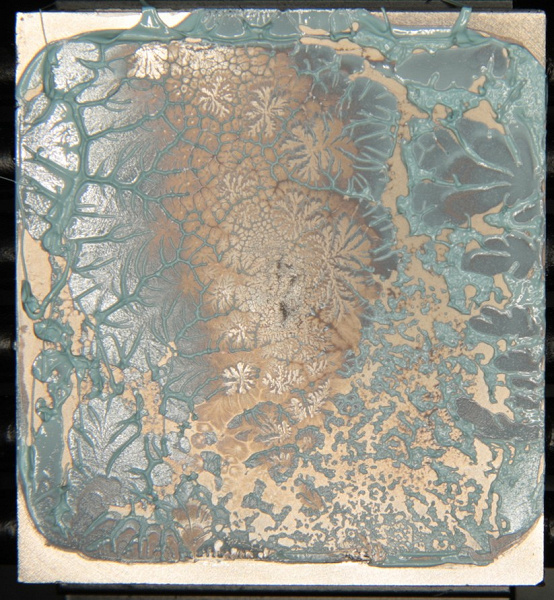

И на подошве теплосъемника:

Видно, что термопаста распределилась тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Большое по площади пятно плотного контакта находится в центральной части теплосъемника, и в данном случае это хорошо. Впрочем, крышка данного процессора не идеально плоская, а заметно выпуклая в центре.

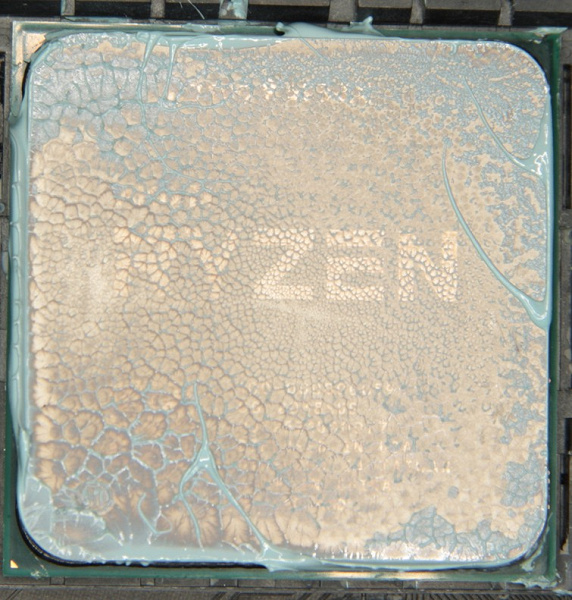

И в случае процессора AMD Ryzen 9 5950X. На процессоре:

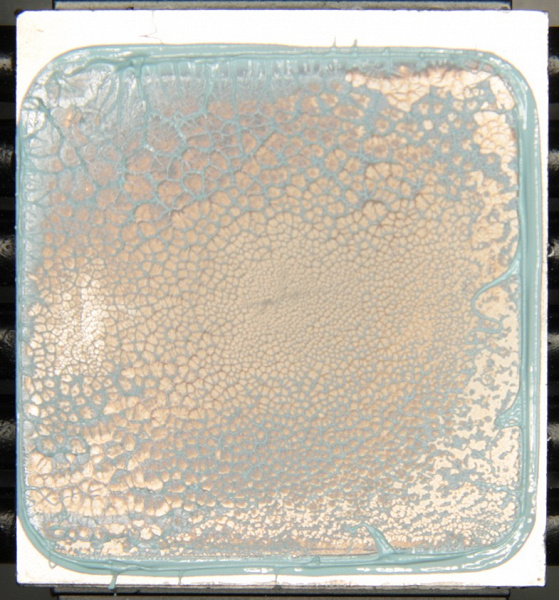

На подошве теплосъемника:

В данном случае пятно плотного контакта заметно больше.

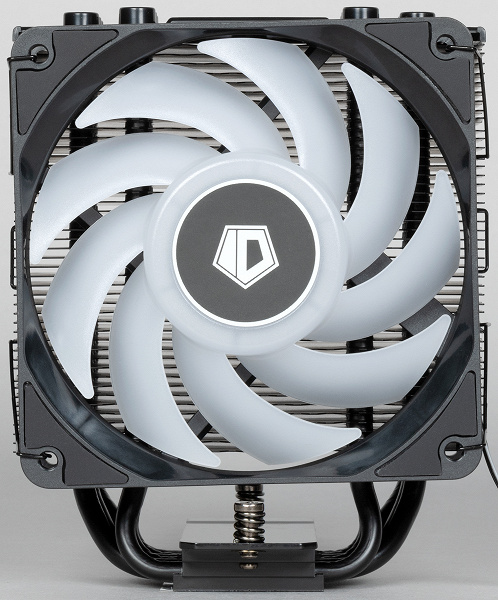

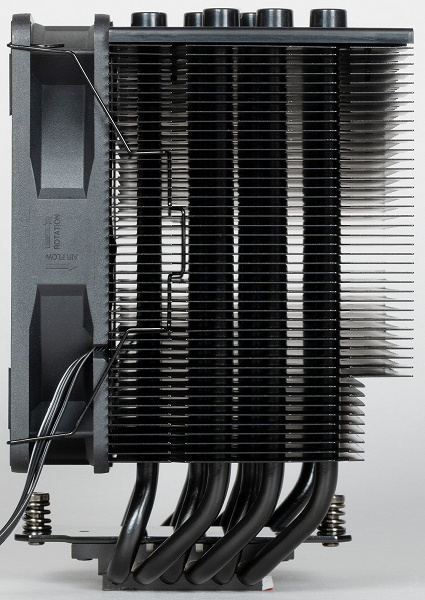

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

Радиатор сдвинут в сторону от вентилятора. Сверху на радиаторе закреплена декоративная пластиковая крышка.

По ширине габариты вентилятора немного меньше рабочей плоскости радиатора, а по высоте наоборот радиатор немного меньше высоты вентилятора, в итоге практически весь воздушный поток проходит через пластины радиатора.

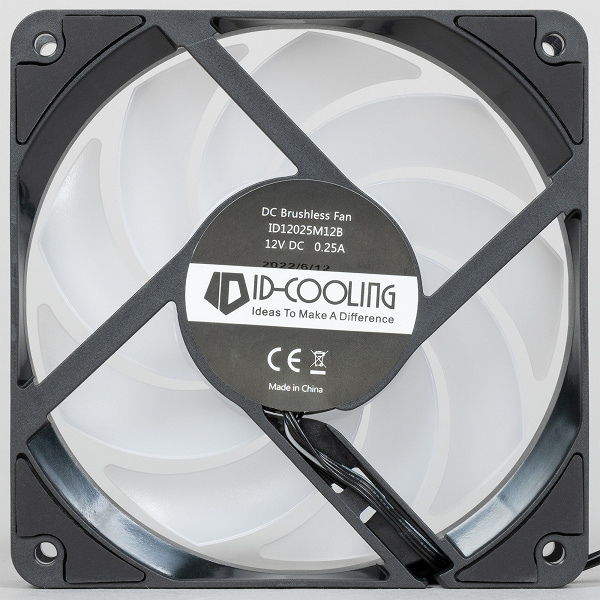

Типоразмер комплектного вентилятора 120 мм. Высота рамки 25 мм. При желании пользователь может докупить второй вентилятор такого же типоразмера и закрепить его с другой стороны радиатора, используя вторую пару крепежных скобок, входящую в комплект поставки. На проушинах в углах рамки вентилятора наклеены виброизолирующие резиновые накладки.

В несжатом состоянии они выступают примерно на 1 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. К тому же крепежные скобки фиксируются непосредственно за рамку вентилятора и за пластины радиатора, что не оставляет никакого шанса на хоть какую-то виброразвязку.

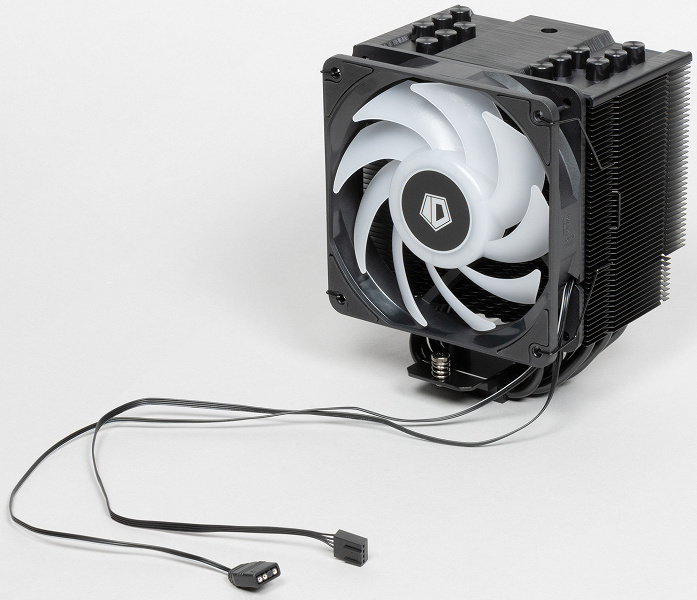

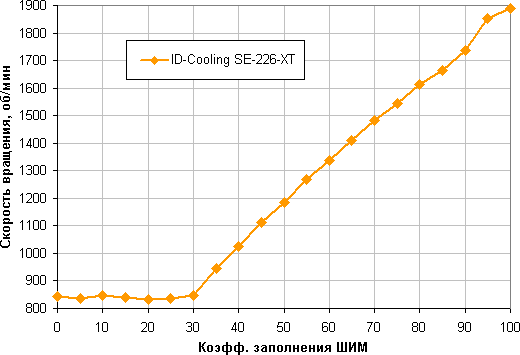

Вентилятор поддерживает регулировку с помощью ШИМ. Кабели от вентилятора просто плоские, что очень удобно.

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика и снаружи слегка заматирована. На статоре вентилятора по окружности размещены несколько адресуемых многоцветных (ARGB) светодиода, которые подсвечивают крыльчатку изнутри.

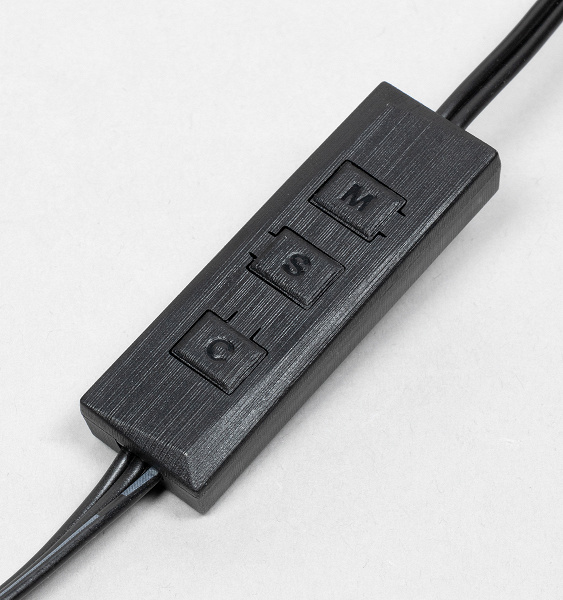

Комплектный контроллер управляет только работой подсветки.

Кабель питания контроллера подключается с помощью разъема питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»). Кнопкой контроллера «M» перебираются режимы, кнопкой «S» выбирается скорость для динамичных режимов, кнопка «C» служит для выбора цветов в некоторых режимах. Режимы подсветки с некоторыми вариантами настроек можно посмотреть на видео ниже:

Если на материнской плате или на другом контроллере подсветки есть стандартный трехконтактный разъем для подключения ARGB-подсветки, то контроллер из комплекта можно не использовать.

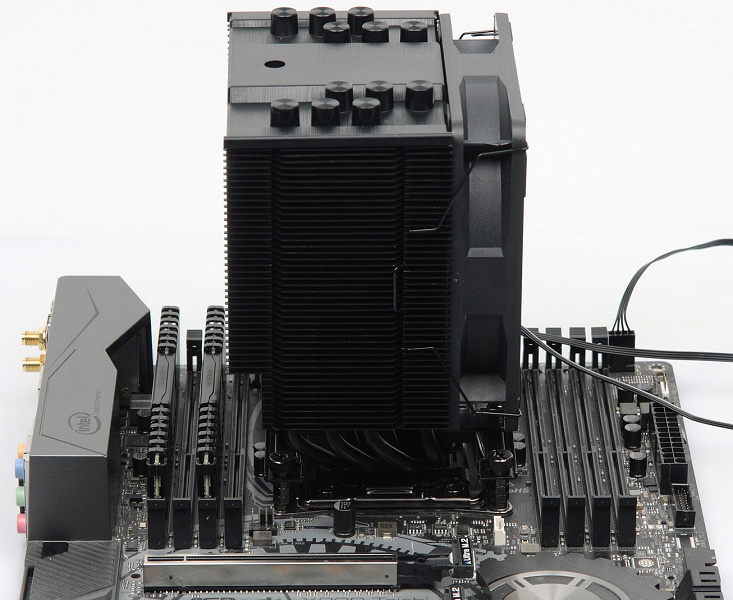

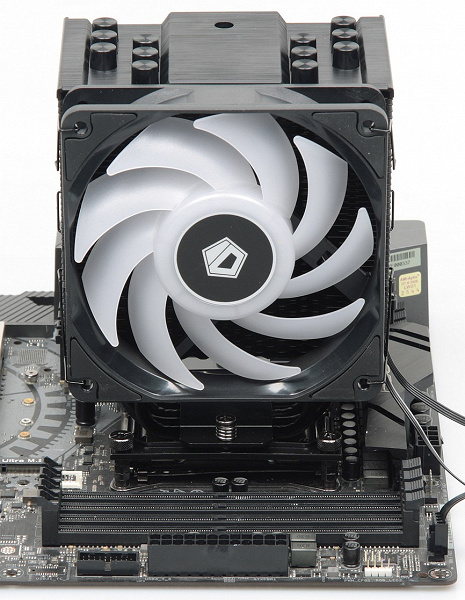

Со стороны вентилятора все разъемы для оперативной памяти остаются доступными для установки высоких модулей памяти. С другой стороны радиатора в первый разъем можно установить модули высотой примерно до 64 мм, в следующие — уже без ограничения высоты.

Отметим, что конструкция крепежа практически исключает перекос теплосъемника относительно плоскости крышки процессора, а также слишком слабый или слишком сильный прижим.

Тестирование

На сайте производителя есть чертеж с размерами:

Наши измерения подтверждают указанные на чертеже размеры.

Ниже в сводной таблице приведем результаты измерений ряда других параметров.

Масса охладителя*, г	955
Масса радиатора, г	759
Высота оребрения, мм	108
Длина кабеля питания вентилятора, см	44
Длина RGB-кабеля вентилятора, см	45
Длина RGB-кабеля от контроллера, см	17
Длина кабеля питания контроллера, см	17

* в сборе и с комплектом креплений на LGA 2011

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года».

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 30% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

Диапазон регулировки с помощью напряжения заметно шире. Вентилятор останавливается при снижении напряжения до 1,8 В и запускается от 2,2 В. Вентилятор вполне допустимо подключать к источнику с напряжением 5 В.

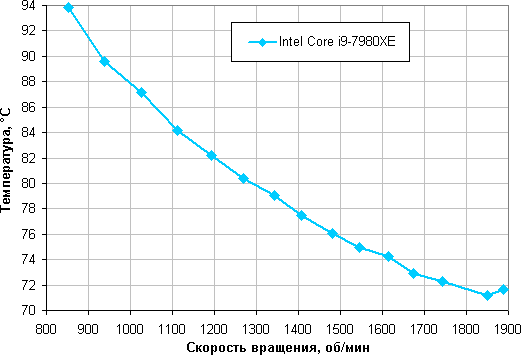

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера

Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32).

При КЗ = 35% (примерно 940 об/мин) в данных условиях кулер уже не справляется с охлаждением процессора Intel Core i9-7980XE, так как температура отдельных ядер достигает 95 °C (максимальная температура, допустимая на кристалле процессора, равна 94 °C).

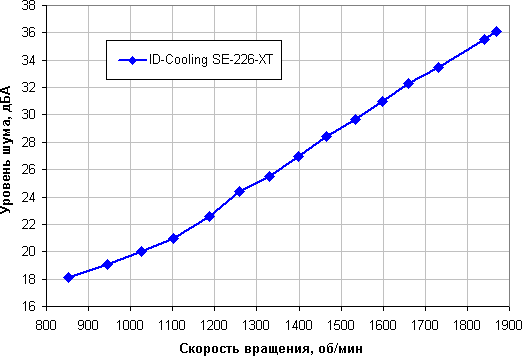

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,0 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать относительно тихим устройством.

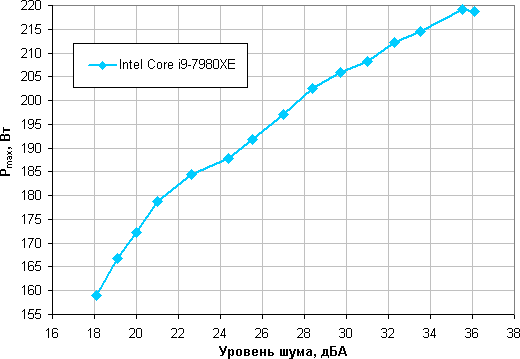

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 190 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 220 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими кулерами при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими воздушными кулерами, протестированными по такой же методике (список пополняется). Видно, что данный кулер входит в группу лучших кулеров с одним вентилятором.

Тестирование на процессоре AMD Ryzen 9 5950X

В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 5950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать воздушный кулер для топовых процессоров Ryzen нового поколения не очень просто. Все ядра процессора работали на фиксированной частоте 3,0 ГГц (множитель 30).

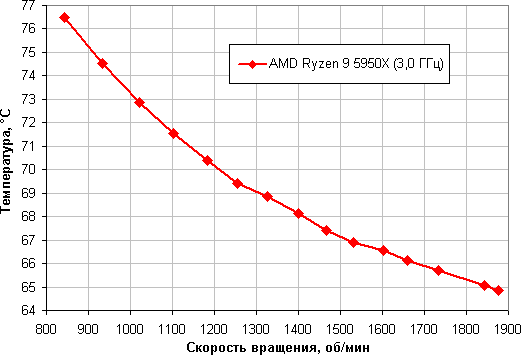

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 30% (а это примерно 840 об/мин вентиляторов), так как максимальная допустимая температура для AMD Ryzen 9 5950X равна 90 °C.

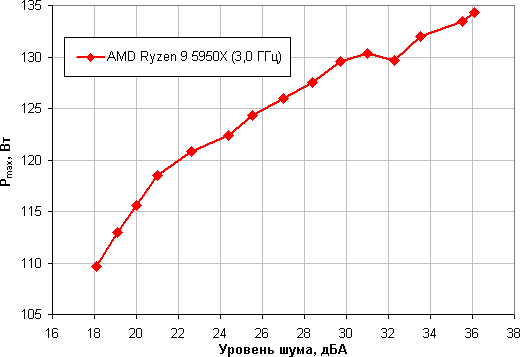

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 123 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 134 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер как-то справится с охлаждением процессора AMD Ryzen 9 5950X, но на возможность существенного разгона рассчитывать уже не стоит.

Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 5950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Результат очень хороший. Видимо, положительную роль сыграли плоская поверхность теплосъемника и целых шесть тепловых трубок.

Выводы

На основе кулера ID-Cooling SE-226-XT ARGB можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 190 Вт, а температура внутри корпуса не повысится выше 44 °C. В случае чиплетного процессора AMD Ryzen 9 5950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 123 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности во всех случаях можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн, удобную установку и то, что он не перекрывает слоты для модулей памяти со стороны вентилятора, а с другой стороны радиатора в первый разъем можно установить модули высотой примерно до 64 мм, в следующие — уже без ограничения высоты. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку вентилятора, имеющую стандартное трехконтактное подключение.

Compatibility	Intel LGA1700/1200/2066/2011/1151/1150/1155/1156    AMD AM5/AM4
TDP	250W
Overall Dimension	129×106×154mm (L×W×H)
Heatsink Material	6×Ф6mm Heatpipe+Copper Base+Aluminum Fin
Weight	910g (heatsink+fan)
Fan Dimension	120×120×25mm
Fan Speed	700±200~1800±10%RPM(PWM)
Max. Air Flow	76.16CFM
Max. Static Pressure	2.16mmH2O
Noise	15.2-35.2dB(A)
Rated Voltage	12VDC (4pin PWM)
Operating Voltage	10.8～13.2VDC
Started Voltage	7VDC
Rated Current	0.2A
Power Input	2.4W
Bearing Type	Hydraulic Bearing
Connector	4Pin PWM

No review for this product yet.

[ HOW TO INSTALL:] [ AM4]  https://youtu.be/MaRxLwQnqfg

[HOW TO INSTALL:] [Intel LGA1700]   https://youtu.be/uMKhI1y8HQQ

 В комплекте идет вентилятор модели ID-12025M12S. Модель черного цвета, имеет резиновые накладки на углах, для снижения уровня вибраций. Вес вентилятора — 150г.

Крыльчатка 9-ти лопастная, серповидно изогнутая. Уголки съемные.

Установка и совместимость

Сначала открываем инструкцию по установке

Находим страницу по установке на АМ4

Делаем установку по инструкции.

   Набор креплений, который нам понадобится для монтажа.

  Удаляем стандартные пластиковые крепления АМД, на их место устанавливаем пластиковые стойки-изоляторы из комплекта.

  Поверх стоек укладываем скобы для крепления на АМ4 и притягиваем их комплектными винтами. Затягивание винтов делаем в крестообразном порядке, по 3-4 оборота на каждый винт.

  Наносим термопасту на процессор и на кулер

  Устанавливаем радиатор, поочередно затягивая каждый винт на 3-4 оборота до полной фиксации.

    Устанавливаем и подключаем вентилятор. Как видим — кулер даже с установленным вентилятором не конфликтует с первым слотом ОЗУ.

Тестовая конфигурация и методика тестирования

Тестовая конфигурация

Материнская плата : MSI X470 Gaming plus,АМ4,bios — 7B79vAK2(Beta version), энергосбережение — отключено, LLC 4

Процессор : Ryzen 7 3700Pro (Matisse, L3 — 32Mb) 3.6-4.4GHz, РВО — Enabled

ОЗУ : 2×16Гб 3200МГц CL16 Crucial Ballistix Sport LT Red (BLS2K16G4D32AESE)

Диск №1: Samsung 860EVO 250Gb SATA-3

Диск№2: Samsung 860EVO 1Tb m2

Видеокарта: Sapphire Radeon RX 580 Nitro+, 8Gb

Блок питания: Zalman ZM850-ARX (80 Plus Platinum)

корпус: открытый тестовый стенд

Операционная система: Windows 10 LTSC с последними обновлениями

Термоинтерфейс: Arctic MX-4

Системы охлаждения : ID-Cooling SE-224-XT, ID-Cooling SE-226-XT Black, Zalman CNPS10X Performa+ .

Мониторинг

HWMonitor 1.44

CapFrameX 1.56

Реобас Thermaltake Commander F6 RGB — точный контроль оборотов

Нагрузка

Prime95 30.5 (Small FFT,150Вт) — 20 мин прогон при максимальной нагрузке : на максимальных оборотах вентилятора и 7В (если возможно) .

Prime95 30.5 (Small FFT,AVX+AVX2 off, 120Вт) — 20мин прогон на : максимальных оборотах, при 7В, при 5В и при минимально возможных оборотах.

Cinebench R20 (имитация рендера, нагрузка — 110-120Вт) — тестирование делалось:  на максимальных оборотах, при 7В, при 5В и на самых минимально возможных.

ForHonor (Uplay) — кампания за Рыцарей, первая и вторая миссии (на 900 об/мин)

Температура в помещении на всем протяжении цикла тестирования  — 22-23°C.

Сводная таблица характеристик

Наименование	ID-Cooling SE-224-XT	ID-Cooling SE-226-XT Black	Zalman CNPS10X Performa+
Габариты радиатора, мм	155х125х75	154х133х105	152х130х75
Масса радиатора, г	498	748	595
Типоразмер вентилятора, мм	120	120	120/140
Материал радиатора	Алюминий	Анодированный алюминий	Полированный алюминий
Число ребер	46	41(33+8)	46
Толщина ребер, мм	0.45	0.4	0.5
Межреберное расстояние, мм	2.0	2.2	2.0
Число и размер теплотрубок	4х6мм	6х6мм	5х6мм
Материал теплотрубок	Никелированная медь	Анодированная медь	Медь
Материал основания	Алюминий+медь	Медь	Медь
Цена на момент релиза	30$	40$	36$
Актуальность	Avito/Ритейл	Новинка	Avito/Ритейл
