Назначение газоанализаторов ИГМ-12М

Газоанализаторы данного типа предназначены для постоянного, автоматического измерения концентрации взрывоопасных токсичных, углеводородных газов, водорода или углекислого газа (в зависимости от модификации), кислорода в окружающей атмосфере . Измерения производят искробезопасным подключением электрохимическим, оптическим, фотоионизационным (ФИД) взрывозащитными сенсорами. Установка прибора производится в произвольном порядке, диффузионный способ отбора проб.

Газоанализатор оснащён свето-, звуко- сигнализацией, по каналу RS-485 MODBUS и HART производит передачу информации на внешние устройства. Корпус прибора в зависимости от модификации из нерж. стали или алюминия.

Принцип работы газоанализатора ИГМ-12М

Стационарный газоанализатор ИГМ-12 создан для постоянного и непрерывного контроля 1 газа. В зависимости от установленного к него сенсора, это могут быть либо горючие газы по НКПР (измерение оптическим типом сенсора), либо горючие по ПДК (сенсор ФИД), либо токсические газы (электрохимический сенсор), либо кислород (электрохимический сенсор).

Области применения газоанализатора ИГМ-12М

  • переработка нефти и газа
  • месторождения нефти и газа
  • химпром
  • хранилища нефти и газа
  • нефтяные газовые насосные станции
  • компрессорные станции
  • прочие промышленные предприятия

Модификации газоанализаторов ИГМ-12М

ИГМ-12М-1 А Limatherm
ИГМ-12М в корпусе Limatherm. ИГМ-12М-1А — алюминиевый корпус. ИГМ-12М-1С — стальной корпус.

ИГМ-12М-3 А Вэлан
ИГМ-12М в корпусе производства ОАО «Вэлан» (Россия). ИГМ-12М-3А – в алюминиевом корпусе.

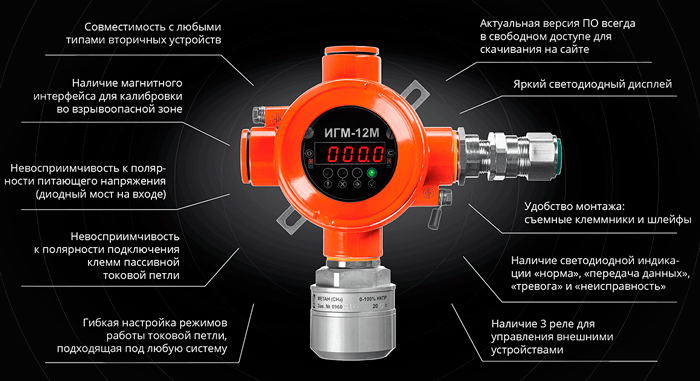

Преимущества газоанализатора ИГМ-12М

  • Цифровой дисплей на корпусе.
  • Погрешность не более 3% НКПР.
  • Стабильная работа сенсора при температуре от -60 гр. С.
  • Обогрев сенсора (для электрохимических сенсоров).
  • Межповерочный интервал — 3 года (для оптических сенсоров).
  • Низкое энергопотребление (1 Вт в режиме измерения оптическим сенсором).
  • Совместим с вторичными устройствами других производителей.
  • Магнитный интерфейс для калибровки.
  • 3 реле для управления внешними устройствами.

Технические характеристики газоанализатора ИГМ-12М

Взрывозащита:

  • с обогревом сенсора
  • без обогрева сенсора
  • 1Ex d ia IIC T5 X
  • 1Ex d ia IIC T6 X
Типы сенсоров
  • оптический
  • электрохимический
  • фотоионизационный
Межповерочный интервал:

  • с оптическим сенсором
  • с электрохимическим и фотоионизационным сенсором
  • 3 года
  • 1 год
Исполнения корпуса 2 кабельных ввода (алюминий, нержавеющая сталь)
3 кабельных ввода (алюминий)
Степень защиты оболочки IP 68
Напряжение питания от 12 до 32 В (постоянный ток)
Потребляемая мощность, не более

  • с обогревом сенсора
  • без обогрева сенсора
  • 6 Вт
  • 1 Вт
Калибровка
  • RS-485
  • HART
  • с помощью магнитного ключа
Принцип измерения
  • оптический
  • электрохимический
  • фотоионизационный
Средняя наработка на отказ:

  • с оптическим сенсором
  • с электрохимическим и фотоионизационным сенсором
  • 100 000 ч
  • 30 000 ч
Средний срок службы 10 лет

ВЫХОДНЫЕ ИНТЕРФЕЙСЫ И ИХ ХАРАКТЕРИСТИКИ
4-20 Ма
  • максимальное сопротивление нагрузки
 500 Ом
  • максимальное напряжение (пассивный режим)
 32 В
HART
  • версия протокола
 6 (с поддержкой предыдущих версий)
RS-485
  • максимальное число приборов на линии
 256
  • максимальное напряжение (между сигнальными линиями A и B, а также между сигнальными линиями и «землёй» интерфейса)
 ±12 В
Реле
  • максимальное коммутируемое напряжение постоянного тока
 60 В
  • максимальный коммутируемый постоянный ток
 2 А
  • максимальное коммутируемое напряжение переменного тока
 250 В
  • максимальный коммутируемый переменный ток
 2 А
Источник

Назначение стационарного газоанализатора ИГМ-12М:

ИГМ-12М позволяет производить автоматический непрерывный контроль опасных концентраций горючих, токсичных газов, кислорода и диоксида углерода, ПДК вредных и углеводородных газов в потенциально опасных местах. Благодаря высокой устойчивости к климатическим и механическим воздействиям, газоанализаторы ИГМ-12М могут устанавливаться как в помещениях, так и на открытых площадках.

Область применения

  • Нефтяные и газовые месторождения;
  • Промышленные предприятия по переработке нефти и газа;
  • Газовые и нефтяные хранилища;
  • Химические производства;
  • Рабочие зоны промышленных предприятий;
  • Насосные станции;
  • Компрессорные станции и др.

Описание стационарного газоанализатора ИГМ-12М:

Стационарный газоанализатор ИГМ-12М может быть исполнен в корпусе двух типов:

ИГМ-12М в корпусе Limatherm (Польша)

Обозначение при заказе:
ИГМ-12М-1А – в алюминиевом корпусе; ИГМ-12М-1С – в стальном корпусе.
1 – корпус XD-IL или XD-SIL в зависимости от материала корпуса (Limatherm);
А – алюминий;
С – сталь.

ИГМ-12М в корпусе производства ОАО «Вэлан» (Россия)

Обозначение при заказе:
ИГМ-12М-3А – в алюминиевом корпусе.
3 – корпус ВАД-РСП-0-D;
А – алюминий.

Стационарный газоанализатор ИГМ-12М определяет 122 вида газов и паров.

В ИГМ-12М, в зависимости от целевого газа, может устанавливаться один из перечисленных типов газовых сенсоров:

Электрохимические сенсоры

  • Кислород;
  • Оксид углерода;
  • Сероводород;
  • Хлор;
  • Цианистый водород;
  • Аммиак;
  • Диоксид серы;
  • Оксид азота;
  • Диоксид азота;
  • Водород;
  • Фтор;
  • Арсин;
  • Фосфин;
  • Моносилан;
  • Хлороводород;
  • Фтороводород;
  • Карбонилхлорид;
  • Озон;
  • Бром;
  • Формальдегид;
  • Этилмеркаптан;
  • Этиленоксид;
  • Этилен;
  • Метанол;
  • Этанол.

Оптические сенсоры

  • Диоксид углерода;
  • Пропан;
  • Метан;
  • Этан;
  • Н-Гексан;
  • Н-Бутан;
  • Изобутан;
  • Пентан;
  • Пропилен;
  • Метанол;
  • Толуол;
  • Этиленоксид;
  • Бензол;
  • Ацетон;
  • Этилен;
  • Н-октан;
  • Этанол;
  • Метилтретбутиловый эфир;
  • н-Гептан;
  • Нонан;
  • Декан;
  • Стирол;
  • Этилацетат;
  • Бензин автомобильный;
  • Топливо дизельное;
  • Керосин;
  • Уайт-спирит;
  • Топливо для реактивных двигателей;
  • Бензин авиационный;
  • Бензин неэтилированный;
  • 1-бутен;
  • Циклопентан;
  • Циклогексан;
  • Изобутилен;
  • Изопропен;
  • Этилбензол;
  • Бутилацетат;
  • 1,3-бутадиен (дивинил);
  • 1,2-дихлорэтан;
  • Диметилсульфид;
  • 1-гексен;
  • 1-бутанол;
  • Винилхлорид;
  • Циклопропан;
  • Диэтиловый эфир;
  • Пропиленоксид;
  • Хлорбензол;
  • 2-метил-2-пропанол;
  • 2-бутанон;
  • Пары нефтепродуктов;
  • Сумма углеводородов.

Фотоионизационные сенсоры

  • Бензол;
  • Уксусная кислота;
  • 2-Метилпропен (изобутилен);
  • Метилбензол (толуол);
  • о-Ксилол (диметилбензол);
  • Арсин;
  • Фосфин;
  • Нафталин;
  • Трихлорэтилен;
  • Этан;
  • Пропан;
  • н-Гексан;
  • н-Бутан;
  • Изобутан;
  • Пентан;
  • Пропилен;
  • Метанол;
  • Этиленоксид;
  • Ацетон;
  • Этилен;
  • Октан;
  • Фенол;
  • н-Гептан;
  • Этилацетат;
  • Бензин автомобильный (по изобутилену);
  • Топливо дизельное (по изобутилену);
  • Керосин (по изобутилену);
  • Уайт-спирит (по изобутилену);
  • n-Бутанол;
  • Пропанол;
  • Этилбензол;
  • Стирол;
  • Оксид азота;
  • Метилмеркаптан;
  • Винилхлорид;
  • н-Пропилацетат;
  • Эпихлоргидрин;
  • N,N-диметилацетамид (морфолин);
  • Хлористый бензил;
  • Фурфуриловый спирт;
  • Этанол;
  • 2-аминоэтанол;
  • Диэтиламин;
  • Этилхлорформиат;
  • Толуол;
  • Моноэтаноламин.

Стационарный газоанализатор ИГМ-12М поставляется в модификациях, отличающихся определяемыми компонентами.

Особенности стационарного газоанализатора ИГМ-12М:

  • Цифровой дисплей для индикации показаний;
  • Высокая точность абсолютная погрешность 3% НКПР для простых углеводородных газов;
  • Устойчивость к повышенной влажности, пару и туману у моделей с оптическим сенсором;
  • Стабильная работа при -60°C, дополнительная температурная калибровка сенсором;
  • Обогрев сенсора у моделей с электрохимическим сенсором;
  • Лёгкая настройка по месту эксплуатации при помощи магнитного интерфейса или Hart-коммуникатора;
  • Межповерочный интервал 3 года у моделей с оптическим сенсором;
  • Низкое энергопотребление не более 1 Вт для моделей с оптическим сенсором;
  • Диапазон температуры окружающей среды от -60°C до +60°C;
  • Диапазон атмосферного давления 80 — 120 кПа;
  • Широкий диапазон относительной влажности (без образования конденсата);
  • Габаритные размеры 188 х 145 х 110 мм в корпусе Вэлан, 198 х 136 х 137 мм в корпусе Limatherm ;
  • Масса <2,5 кг в алюминиевом корпусе, <3,5 кг в стальном корпусе.
Источник

Описание

Описание стационарного газоанализатора ИГМ-12М-3А Метан (CH4):

Газоанализатор предназначен для автоматического, непрерывного измерения в окружающей атмосфере концентрации взрывоопасных углеводородных газов, токсичных газов, кислорода, водорода или углекислого газа (в зависимости от модификации).

Измерения осуществляются оптическим, электрохимическим, фотоионизационным (ФИД) сенсорами со взрывозащитой и искробезопасным подключением. Способ отбора проб — диффузионный. Установка прибора произвольная.

Газоанализатор отображает световую и звуковую сигнализацию, а также передает информацию на внешние устройства по каналу RS-485 MODBUS и HART, аналогового сигнала постоянного тока 4-20 мА и посредством реле. Корпус устройства из нержавеющей стали или алюминия (зависит от модификации), прозрачное стекло позволяет наблюдать показания измерения и световые индикаторы.

Области применения:

  • Взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 категорий взрывоопасных смесей IIA, IIB, IIC по ГОСТ Р МЭК 60079-20-1-2011, согласно маркировке взрывозащиты;
  • Нефтяные и газовые месторождения;
  • Промышленные предприятия по переработке нефти и газа;
  • Газовые и нефтяные хранилища;
  • Химические производства;
  • Экологические службы.

Принцип действия газоанализатора ИГМ-12М:

Для измерения содержания взрывоопасных углеводородных газов и диоксида углерода в газоанализаторы устанавливаются оптические сенсоры, принцип действия которого основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн от 3,1до 3,4 мкм.

Для измерения содержания кислорода, водорода и токсичных газов в газоанализаторы устанавливаются электрохимические сенсоры, принцип измерения которых основан на измерении тока, вырабатываемого при взаимодействии электродов сенсора с целевым газом.

Для измерения предельно допустимых концентраций (ПДК) паров органических соединений, токсичных и углеводородных газов, в газоанализаторы устанавливаются фотоионизационные сенсоры, принцип измерения которых основан на измерении тока, возникающего при ионизации молекул целевого газа ультрафиолетовым излучением.

Метрологические характеристики стационарного газоанализатора ИГМ-12М-3А:

Определяемый компонент Диапазон измерений объёмной доли определяемого компонента Пределы допускаемой основной погрешности Предел допускаемого времени установления показаний Т0,9, с
абсолютной, объёмная доля определяемого компонента относительной
Метан (CH4) от 0 до 100 % от 0 до 2 % ± 0,1 % — 20
от 2 до 100 % — ± 5 %
от 0 до 100 % НКПР (от 0 до 4,4 % ***) от 0 до 60 % НКПР ± 0,13 % (± 3 % НКПР) — 5
от 60 до 100 % НКПР — ± 5 %

Технические характеристики газоанализатора ИГМ-12М-3А Метан (CH4):

Параметры Значения
Метод пробоотбора диффузионный
Принцип действия оптический
электрохимический
фотоионизационный
Настройка газоанализатора с помощью магнитного ключа
RS-485
HART
Средняя наработка на отказ:
для моделей с оптическим сенсором
для моделей с электрохимическим и PID сенсором
100000 ч
30 000 ч
Межповерочный интервал:
для моделей с оптическим сенсором
для моделей с электрохимическим и PID сенсором 		3года
1 год
Степень защиты оболочки IP 68
Маркировка взрывозащиты:
для моделей с обогревом сенсора
для моделей без обогрева сенсора 		1Ex d ia IIC T5 X
1Ex d ia IIC T6 X
Напряжениепитания от 12 до 32 В
Потребляемая мощность:
при температурах выше минус 15°С (для моделей с любым типом сенсора)
при температурах ниже минус 15°С (для моделей с оптическим сенсором)
при температурах ниже минус 15°С (для моделей с электрохимическим и PID сенсором)
1 Вт
1 Вт
6 Вт
Материал корпуса алюминий
нержавеющая сталь
Габаритные размеры(ДхШхВ) 188х145х110 мм
198х136х137 мм
Масса:
в алюминевом корпусе
в стальном корпусе 		<2,5 кг
<3,5 кг
Средний срок службы не менее 10 лет
Выходные интерфейсы
Унифицированный токовый сигнал 4-20 мА
Максимальное сопротивление нагрузки 500 Ом
Максимальное напряжение
(пассивный режим) 		32 В
RS-485 протокол MODBUS RTU
Максимальное число приборов на линии 256
максимальное напряжение
(между сигнальными линиями А и В, а так же между сигнальными линиями и «землёй» интерфейса) 		±12 В
Реле
Максимальное коммутируемое напряжение постоянного тока 60 В
Максимальный коммутируемый постоянный ток 2 А
Максимальное коммутируемое напряжение переменного тока 230 В
Максимальный коммутируемый переменный ток 2 А
HART
Версия протокола
(с поддержкой предыдущих версий) 		6
Условия эксплуатации
Диапазон температуры окружающей среды от -60оС до +60оС
Диапазон атмосферного давления 80 — 120 кПа
Влажность:
с оптическим сенсором
с электрохимическим сенсором
с PID сенсором 		от 0 до 100%*
от 15 до 96%*
от 0 до 95%*

Комплектация газоанализатора ИГМ-12М:

Наименование Количество
Газоанализатор ИГМ-12М 1 шт.
Взрывозащищённый кабельный ввод 1 шт.
Взрывозащищенная заглушка 1 шт.
Адаптер ПГС 1 шт.
Магнит для калибровки 1 шт.
Упаковка 1 шт.
Паспорт 1 шт.
Руководство по эксплуатации 1 шт.
Методика поверки 1 шт.

Источник

Описание

Серийно изготавливаемый газоанализатор предназначен для постоянного автоматического измерения ДВК взрывоопасных углеводородных газов, водорода, ПДК углеводородов, токсичных газов, водорода (H2), кислорода (О2) и углекислого газа (СО2) в воздухе рабочей зоны помещений, так и на открытых площадках.

ИГМ-12 М может измерять 1 из 122 видов газов и паров и представляет собой одноблочный взрывозащищённый одноканальный (на 1 контролируемый газ) стационарный газоанализатор непрерывного действия с диффузионным пробоотбором (без встроенного насоса). Корпус прибора может быть выполнен из алюминия или нержавеющей стали.

Газоанализатор имеет встроенный подогрев газочувствительного сенсора (у моделей с электрохимическим датчиком).

Завод-изготовитель гарантирует соответствие газоанализатора требованиям технических условий МРБП.413347.004ТУ при точном соблюдении Пользователем всех условий транспортирования, хранения и эксплуатации.

В зависимости от контролируемых газов, в газоанализаторе могут устанавливаться следующие типы газовых сенсоров:
— оптический;
— электрохимический;
— фотоионизационный.

Наличие нескольких выходных сигналов у прибора:

— показания цифрового светодиодного дисплея;
— HART (с модуляцией по линиям токовой петли);
— цифровой сигнал RS-485 MODBUS;
— показания индикаторных светодиодов;
— аналоговый токовый сигнал 4 — 20 мА;
— 3 реле типа «сухой контакт» — работают на замыкание и размыкание.

Газоанализатор ИГМ-12 М имеет децимальный номер МРБП.413347.005-01, является средством измерения, внесён в Государственный реестр средств измерений Российской Федерации и отгружается Заказчикам с обязательной первичной поверкой. Межповерочный интервал газоанализатора с электрохимическим и фотоионизационным сенсором – 12 месяцев, с оптическим сенсором – 36 месяцев.

Обозначение газоанализатора при заказе:

ИГМ–12М–ХY

Где:
ИГМ-12М – модель газоанализатора;
Х — тип корпуса:
1 — корпус XD-IL (материал: алюминий) либо XD-SIL (материал: нержавеющая сталь) (Limatherm);
3 — корпус ВАД-РСП-0-D (материал: алюминий) (Вэлан);
Y — материал корпуса:
А — алюминий;
С — сталь.

Пример записи: ИГМ-12-М-1А – газоанализатор стационарный ИГМ-12 М в алюминиевом корпусе типа 1 (XD-IL).
Пример записи: ИГМ-12-М-3А — газоанализатор стационарный ИГМ-12 М в алюминиевом корпусе типа 3 (ВАД-РСП-0-D).

Преимущества и особенности:

— наличие цифрового цветного светодиодного дисплея;
— высокая точность измерений, абсолютная погрешность 3% НКПР для простых углеводородных газов;
— устойчивость к повышенной влажности у исполнений с оптическим сенсором;
— работа при низких температурах до -60;
— совместимость с любыми видами вторичных устройств;
— наличие бесплатного софта для настройки и калибровки;
— минимальные расходы на эксплуатацию;
— наличие 3 реле для управления внешними устройствами;
— высокая устойчивость к вибрационным нагрузкам газоанализатора;
— обогрев встроенного газочувствительного датчика у моделей с электрохимическим сенсором;
— лёгкая настройка прибора в месте применения при помощи магнитного интерфейса или HART-коммуникатора;
— увеличенный межповерочный интервал у исполнений с оптическим сенсором — 1 раз в 3 года;
— низкое энергопотребление — не более 1 Вт для моделей с оптическим сенсором.

Область применения

Взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 категорий взрывоопасных смесей IIA, IIB, IIC по ГОСТ Р МЭК 60079-20-1-2011:
• нефтяные и газовые месторождения;
• промышленные предприятия по переработке нефти и газа;
• газо и нефтехранилища;
• зоны разгрузки/погрузки сырья;
• экологические службы;
• хранилища сырья и готовой продукции;
• химические производства;
• воздух рабочей зоны помещений и открытые площадки промышленных предприятий;
• канализационные насосные станции (КНС);
• компрессорные станции и другие объекты.

Функциональный состав узла обработки газоанализатора

Функциональный состав узла обработки газоанализатора.jpg

Источник

Понравилась статья? Поделить с друзьями:
  • Иглонин медицинский препарат инструкция таблетки по применению
  • Игла бабочка для внутривенных инъекций инструкция
  • Игла 251 инструкция по установке
  • Игд 02 пра инструкция по применению
  • Иганержинг мазь инструкция по применению
