Инструкция для системы книжка sliding

Раздвижная система Дверь-Книжка MORELLI SLIDING SET 1133-1137

Раздвижная система Дверь-Книжка MORELLI SLIDING SET 1133-1137 для одной двери-книжки.

1 комплект (на два полотна)

Максимальная нагрузка на 2 створки — 30 кг.

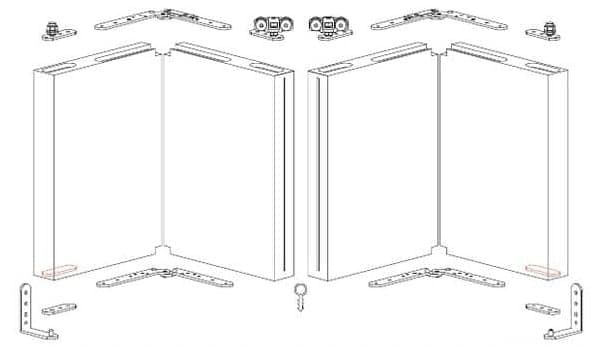

Система «книжка» SLIDING предназначена для складных межкомнатных деревянных дверей, устанавливается в стандартную коробку. Состоит из комплекта роликов SLIDING SET 1133-1137 и верхнего направляющего профиля TRACK 2670 (подрезается под необходимый размер двери). Также необходимо приобрести ручки-ванночки или нажимную ручку с замком при асимметричных створках. Благодаря установке комплектующих в пазы достигается минимальный размер зазора между дверью и коробкой — 5мм.

Возможно установка более тяжелых дверей (до 40 кг) на скрытые петли.

Купить механизм книжку MORELLI SLIDING (Италия) можно в компании ЛОК ПРАЙС. Отправляем дверные механизмы для складной двери (дверь-книжка) MORELLI SLIDING по всей Российской Федерации. Работаем с частными лицами и организациями любой формы собственности. Наличный и безналичный способ оплаты. Принимаем к оплате банковские карты. Телефон для заказа механизмов для складных дверей (дверь-книжка) 8 (999) 138-43-25.

Источник

Инструкция по монтажу раздвижных дверей morelli

МЕХАНИЗМ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ QP-7 СКРЫТЫЙ

Нагрузка 80 кг

Механизм для раздвижных дверей навесной скрытого типа крепления — это механизм для раздвижной двери, у которого все комплектующие скрыты за дверью, механизм также называют MAGIC. Такой раздвижной механизм относится к премиальным. Принцип работы механизма заключается в том, что на стену крепится ролик-каретка (непередвижная), которая и держит всю основную нагрузку, а направляющая крепится к двери. В последствии дверь со врезанной направлящей навешивается на закрепленный к стене ролик. Отсюда и название навесной. Также у механизма существуют нижние поддерживающие ролики, для стабилизации движения двери. Как правило механизм устанавливается на одинарную или двойную раздвижную двери.

К механизму прилагается инструкция по установке.

ХАРАКТЕРИСТИКА РАЗДВИЖНОГО МЕХАНИЗМА QP-7:

• Нагрузка: 80 кг
• Материал каретки: сталь
• Материал скрытой направляющей: алюминий анодированный
• Длина направляющей: 1,1 или 1,8 м
• Под дверь толщиной: минимум 36 мм
• Система плавного закрывания: есть доводчик
• Особенности: беспороговый — без нижней напольной направляющей
• Производство: Италия

ВАРИАНТЫ УСТАНОВКИ ДВЕРЕЙ НА МЕХАНИЗМАХ:

РАЗДВИЖНОЙ МЕХАНИЗМ QP-7 СОСТОИТ ИЗ:

• направляющая анодированная алюминиевая
• верхний опорный ролик — 1 шт
• верхний поддерживающий ролик — 2 шт
• доводчик — 2 шт
• заглушка — 2 шт
• нижняя направляющая — 1 шт
• нижний направляющий элемент — 1 шт
• нижний поддерживающий ролик — 2 шт

ЦЕНА РАЗДВИЖНОГО МЕХАНИЗМА QP-7 ДЛЯ ДВЕРЕЙ:

Механизм для одной раздвижной двери

SHORT (с направляющей 1,1 метра)

Механизм для одной раздвижной двери

LONG (с направляющей 1,8 метра)

УСТАНОВКА МЕХАНИЗМА ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ СКРЫТОГО ТИПА:

УСТАНОВКА МЕХАНИЗМА НА ВИДЕО:

ВОТ ПРИМЕР ДВЕРЕЙ НА МЕХАНИЗМЕ QP-7:

ДОПОЛНИТЕЛЬНО ДЛЯ РАЗДВИЖНЫХ МЕХАНИЗМОВ:

Источник

Раздвижная система для одностворчатой двери MORELLI SLIDING SET 3 от 732 до 1000 мм, двойной доводчик

Раздвижная система для одностворчатой двери MORELLI SLIDING SET 3 от 732 до 1000 мм, двойной доводчик

1 комплект (на одно полотно)

Классическая раздвижная система для одностворчатой двери MORELLI SLIDING SET 3 (Италия). Двойной доводчик позволяет мягко и бесшумно открывать/закрывать вашу дверь.

• Минимальная ширина полотна — 732 мм.
• Максимальная ширина полотна — 1000 мм.

• Направляющий профиль ECO TRACK 1280/200 — 1 шт.
• Нижняя направляющая TRACK-B 10x10x10 1M — 1 шт.
• Система SLIDING SET 3 40kg Двойной доводчик 1688/40 x1, стопор для доводчика 1674 x2, нижний ограничитель 45 x1.

Купить классическую раздвижную систему Morelli SLIDING можно в компании ЛОК ПРАЙС. Отправляем итальянскую дверную фурнитуру Morelli по всей Российской Федерации. Работаем с частными лицами и организациями любой формы собственности. Наличный и безналичный способ оплаты. Принимаем к оплате банковские карты. Телефон для заказа дверных ручек и раздвижных систем Morelli 8 (999) 138-43-25.

Источник

Регулировка скрытых петель Morelli

Мы рекомендуем не осуществлять монтаж и установку дверей на любые скрытые петли, в том числе и Morelli без специальных навыков. Установка этих сложных меанизмов требует не только опыта, но и специальных инструментов:

1. Фрезеровального аппарата с комплектом фрез разного диаметра
2. Шаблон – специальный стальной лист с трафаретами под петли, по которым фрезой выбирается шпон и древесина на необходимую глубину

Эта статья педназначена не как пособие по установке петель, а лишь как ознакомительный материал по регулировке уже установленных. Этот материал действителен для всех моделей петель Морелии во всех выпускаемых цветах. Так же все петли точно соответствуют по цветам ручкам Morelli.

Для начала рассмотрим устройство и регулировочные болты и отверстия петли

Схема скрыты петель Morelli:

A отверстия для крепежа

В овальные отверстия для вертикальной регулировки и крепления двери

С болты для регулировки глубины

D болт для боковой регулировки

E болт эксцентрик для регулировки глубины

F дополнительные отверстия D 3.5 мм для крепления двери

Регулировка по высоте:

Вставить регулировочный клин под дверь и отвернуть крепежные винты В,

дверь сядет на клин.

Двигать регулировочный клин под дверью для достижения необходимого расстояния от пола , завернуть винты В обратно.

Дополнительно: Вкрутить дополнительные шурупы в отверстия F и вытащить регулировочный клин

Регулировка петель HH по глубине

отвернуть оба болта С на один оборот

Отвернуть болт эксцентрик Е по часовой

стрелке для регулировки до – 1 мм

или

Отвернуть бол эксцентрик E против часовой стрелки

для регулировки до +1 мм

Боковая регулировка

Боковая регулировка производится с помощью болта D

Отвернуть болт по часовой стрелке для боковой регулировки глубины -1,5 мм

Отвернуть болт по часовой стрелке для боковой регулировки глубины + 1,5 мм

Так же мы приводим график допустимого веса и ширины потолка при использовании двух или трех петель на одно полотно:

Для двух срытых петель Morelli Для трех скрытых петель Морелли HH
