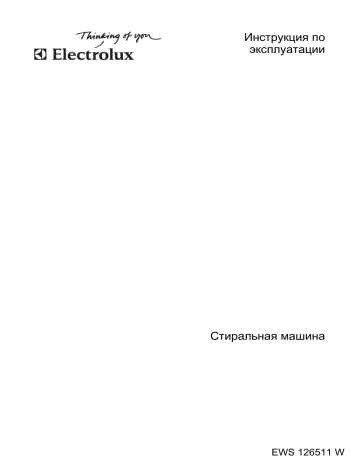

Инструкция по
эксплуатации
Стиральная машина
EWS 126511 W
2 electrolux
Electrolux. Thinking of you.
Обменяйтесь с нами своими мыслями на
www.electrolux.com
Содержание
Сведения по технике безопасности
Описание изделия
Панель управления
Первое использование
Персонализация
Ежедневное использование
Полезные советы
2
4
6
9
9
9
13
Программы стирки
Уход и чистка
Что делать, если ...
Технические данные
Показатели потребления
Установка
Подключение к электросети
Охрана окружающей среды
15
18
22
25
25
26
29
29
Право на изменения сохраняется
Сведения по технике безопасности
ВАЖНО! Внимательно прочитайте и
сохраните для консультаций в будущем.
• Безопасность Вашего прибора соот‐
ветствует действующим промышлен‐
ным стандартам и требованиям зако‐
нодательства в отношении безо‐
пасности приборов. Тем не менее, как
изготовители, мы считаем своим дол‐
гом дать следующие указания по безо‐
пасности.
• Очень важно, чтобы настоящее руко‐
водство хранилось у пользователя ма‐
шины для консультаций в будущем. В
случае продажи или передачи данного
электробытового прибора другому ли‐
цу или, если при переезде на новое
место жительства прибор остается по
старому адресу, обеспечьте передачу
руководства вместе с прибором его
новому владельцу с тем, чтобы он мог
ознакомиться с правилами его
эксплуатации и соответствующими
предупреждениями.
• НЕОБХОДИМО внимательно ознако‐
миться с ними перед тем, как присту‐
пить к установке и эксплуатации ма‐
шины.
• Перед первым включением стираль‐
ной машины проверьте ее на отсут‐
ствие повреждений, вызванных транс‐
портировкой. Никогда не подключайте
к инженерным сетям поврежденную
машину. При обнаружении каких-либо
повреждений обращайтесь к постав‐
щику.
• Если доставка машины произведена
зимой при отрицательных температу‐
рах: Перед первым включением сти‐
ральной машины дайте ей постоять
при комнатной температуре в течение
24 часов.
Общие правила техники безопасности
• Опасно изменять технические харак‐
теристики изделия или каким-либо об‐
разом модифицировать его.
• При стирке с высокой температурой
стекло дверцы может сильно нагре‐
ваться. Не касайтесь его!
• Следите за тем, чтобы домашние жи‐
вотные не забирались в барабан. Что‐
бы избежать этого, проверяйте бара‐
бан перед началом использования ма‐
шины.
• Не допускайте попадания в машину
твердых острых предметов, таких как
монеты, булавки, заколки, винтики,
камни и т.д., так как они могут привести
к ее серьезному повреждению.
• Используйте только рекомендованное
количество смягчителя тканей и мою‐
щего средства. При применении чрез‐
мерного количества моющего сред‐
ства возможно повреждение ткани.
См. рекомендации изготовителя отно‐
сительно количества моющих средств.
electrolux 3
• Мелкие предметы, такие как носки, но‐
совые платки, пояса и т.д., следует по‐
мещать в специальные мешки для
стирки или наволочку, иначе во время
стирки они могут застрять между ба‐
ком и барабаном.
• Не стирайте в машине изделия с пла‐
стинами из китового уса, одежду с не‐
обработанными краями и рваную оде‐
жду.
• После использования и перед чисткой
и техобслуживанием машины всегда
отключайте ее от электросети и закры‐
вайте кран подачи воды.
• Ни при каких обстоятельствах не пы‐
тайтесь отремонтировать машину са‐
мостоятельно. Ремонт, выполненный
неопытными лицами, может привести
к серьезной неисправности или трав‐
ме. Обращайтесь в местный сервис‐
ный центр. Всегда настаивайте на ис‐
пользовании оригинальных запчас‐
тей.
Установка
• Этот прибор тяжелый. Будьте осто‐
рожны при его перемещении.
• При распаковке прибора убедитесь в
том, что он не поврежден. В случае
сомнений не пользуйтесь им, а обрат‐
итесь в сервисный центр.
• Перед началом эксплуатации машины
следует удалить всю упаковку и снять
транспортировочные болты. В против‐
ном случае возможно серьезное по‐
вреждение изделия и другого имуще‐
ства. См. соответствующий раздел в
руководстве пользователя.
• После установки прибора убедитесь,
что он не стоит на сливном или налив‐
ном шланге и что верхняя крышка не
прижимает сетевой шнур к стене.
• Если машина устанавливается на ко‐
вровом покрытии, необходимо отрегу‐
лировать ножки таким образом, чтобы
обеспечить свободную циркуляцию
воздуха под машиной.
• После установки обязательно убеди‐
тесь в отсутствии утечки воды из
шлангов и соединительных элемен‐
тов.
• Если прибор установлен в помещении,
температура в котором может опу‐
скаться ниже нуля, ознакомьтесь с
разделом "Опасность замерзания".
• Все сантехнические работы, необхо‐
димые для установки данного прибо‐
ра, должны выполняться квалифици‐
рованным сантехником или компе‐
тентным специалистом.
• Все работы по электрическому под‐
ключению, необходимые для установ‐
ки данного прибора, должны выпол‐
няться квалифицированным электри‐
ком или компетентным специалистом.
Эксплуатация
• Данный прибор предназначен только
для бытового применения. Он не дол‐
жен использоваться в целях, отличных
от тех, для которых он предназначен.
• Стирайте только те изделия, которые
предназначены для машинной стирки.
Следуйте инструкциям, указанным на
этикетке каждой вещи.
• Не перегружайте прибор. См. таблицу
программ стирки.
• Перед стиркой проверьте, чтобы все
пуговицы и застежки-молнии на одеж‐
де были застегнуты, а в карманах ни‐
чего не было. Не стирайте в машине
сильно поношенную или рваную оде‐
жду; удаляйте пятна краски, чернил,
ржавчины и травы перед стиркой. НЕ‐
ЛЬЗЯ стирать в машине бюстгальтеры
с проволочным каркасом.
• Не следует стирать в машине вещи,
испачканные летучими жидкостями
наподобие бензина. Если такие лету‐
чие жидкости использовались для
чистки одежды, необходимо полно‐
стью удалить их с нее перед тем, как
класть вещи в машину.
• Никогда не тяните за кабель, чтобы
вынуть сетевой шнур из розетки; все‐
гда беритесь за саму вилку.
• Ни в коем случае не эксплуатируйте
прибор в случае повреждения сетево‐
го шнура или таких повреждений па‐
нели управления, рабочего стола или
основания, которые открывают доступ
во внутреннюю часть стиральной ма‐
шины.
4 electrolux
Защита от детей
• Данный прибор не предназначен для
эксплуатации лицами (включая детей)
с ограниченными физическими или
сенсорными способностями, с недо‐
статочным опытом или знаниями без
присмотра лица, отвечающего за их
безопасность, или получения от него
соответствующих инструкций, позво‐
ляющих им безопасно эксплуатиро‐
вать прибор.
• Необходимо присматривать за детьми
и не разрешать им играть с прибором.
• Упаковочные материалы (например,
полиэтиленовая пленка, пенопласт)
могут быть опасными для детей - они
могут стать причиной удушения! Дер‐
жите их вне досягаемости детей.
• Храните все моющие средства в на‐
дежном месте, недоступном для де‐
тей.
•
Следите за тем, чтобы дети и домаш‐
ние животные не забирались в бара‐
бан. Чтобы предупредить возмож‐
ность запирания внутри барабана де‐
тей или домашних животных, в маши‐
не предусмотрено специальное ус‐
тройство. Для включения этого ус‐
тройства поверните по часовой стрел‐
ке кнопку с внутренней стороны двер‐
цы (не нажимая ее) так, чтобы паз при‐
шел в горизонтальное положение. При
необходимости используйте для этого
монету. Для отключения этого устрой‐
ства, чтобы снова можно было закрыть
дверцу, поверните кнопку против ча‐
совой стрелки так, чтобы паз оказался
в вертикальном положении.
Описание изделия
Ваш новый прибор удовлетворяет всем современным требованиям, предъя‐
вляемым к эффективной стирке белья, при низком расходе воды, энергии и
моющих средств. Новая система стирки обеспечивает полное использование
моющего средства и уменьшает потребление воды, способствуя экономии энер‐
гии.
electrolux 5
1
2
3
4
5
6
1 Дозатор моющих средств
2 Панель управления
3 Ручка для открывания дверцы
Дозатор моющих средств
Отделение для моющего средства,
используемого при предварительной
стирке и вымачивании, или для пятно‐
выводителя, используемого на этапе
выведения пятен (если имеется). Мою‐
щее средство для предварительной
стирки и вымачивания добавляется в
начале выполнения программы стирки.
Пятновыводитель добавляется на этапе
выведения пятен.
Отделение для порошкового или жид‐
кого моющего средства, используемого
при основной стирке. При использова‐
нии жидкого моющего средства нали‐
вайте его непосредственно перед запу‐
ском программы.
Отделение для жидких добавок (смяг‐
чителя тканей, крахмала).
При дозировке моющих средств и доба‐
вок руководствуйтесь указаниями изго‐
товителя и не превышайте отметку
"MAX" на стенке дозатора. Смягчитель
тканей или крахмальные добавки необ‐
ходимо заливать в отделение дозатора
перед запуском программы стирки.
4 Табличка технических данных
5 Фильтр сливного насоса
6 Регулируемые ножки
6 electrolux
Таблица программ
Вместе с машиной поставляется не‐
сколько таблиц программ на разных язы‐
ках. Одна из них прикреплена на фрон‐
тальной стороне дозатора моющих
средств, а остальные находятся в пакете
с руководством пользователя. Таблицу,
прикрепленную на панели дозатора, лег‐
ко заменить: снимите таблицу, потянув
ее вправо, и вставьте на ее место табли‐
цу на нужном языке.
Панель управления
На рисунке показана панель управления. На нем показаны селектор программ,
кнопки, индикаторы и дисплей. Они представлены соответствующими цифрами
на следующих страницах.
1
1
2
3
4
5
6
7
8
9
2
3
Селектор программ
Дисплей
Кнопка выбора температуры
Кнопка снижения скорости отжима
Кнопка "Предварительная стирка"
Кнопка дополнительного полоскания
Кнопка задержки пуска
Кнопка "ПУСК/ПАУЗА"
Кнопки менеджера времени
Селектор программ
Селектор программ позволяет выбирать
нужную программу, а также включать и
выключать машину.
Температура
С помощью этой кнопки можно увеличи‐
вать или уменьшать температуру стирки.
Снижение скорости отжима
Нажав эту кнопку, Вы можете изменить
скорость отжима в выбранной програм‐
ме.
4
5
6
7
8
9
Предварительная стирка
При выборе этой функции машина вы‐
полняет предварительную стирку перед
тем, как приступать к основной стирке.
Время стирки будет увеличено. Эта
функция рекомендуется для стирки
сильно загрязненного белья.
Дополнительное полоскание
Данный прибор специально разработан
для обеспечения экономии энергии.
Если необходимо прополоскать белье
дополнительным количеством воды (до‐
полнительное полоскание), выберите
эту функцию. Будет выполнено несколь‐
ко дополнительных полосканий. Эта
функция рекомендуется для людей,
страдающих аллергией на моющие
средства, а также в местностях с очень
мягкой водой.
Отсрочка старта
Эта кнопка позволяет задержать запуск
программы на 30, 60, 90 минут, 2 часа, а
затем с шагом в 1 час до 20 часов.
electrolux 7
Старт/Пауза
С помощью этой кнопки можно запустить
или прервать выполнение выбранной
программы.
Управление временем
С помощью этих кнопок можно изменить
продолжительность программы, автома‐
тически предлагаемую прибором.
Дисплей
2.12
2.1 2.2 2.3
2.4
2.5
На дисплей выводится следующая ин‐
формация:
2.1: Значение температуры
2.2: Символы температуры , Холодная
стирка
.
Во время цикла стирки на дисплее вы‐
свечивается символ температуры, ука‐
зывающий на то, что машина производит
нагрев воды в баке.
2.3: Значение скорости отжима
2.4: Символы скорости отжима.
• Без отжима
• Остановка с водой в баке
• Ночной цикл
Во время отжима на дисплее отобра‐
жается подвижная спираль.
Функция Без отжима отменяет все фазы
отжима и увеличивает число полосканий
для некоторых программ.
Остановка с водой в баке: при выборе
этой дополнительной функции вода по‐
сле последнего полоскания не сливает‐
ся для предотвращения образования
складок на белье. По окончании про‐
граммы на дисплее высвечиваются ми‐
гающие
, символ 2.8 продолжает
светиться, индикатор кнопки 8 гаснет, а
дверца заблокирована, указывая, что
необходимо слить воду. Для слива воды
выполните указания, приведенные в раз‐
деле "Окончание программы".
Ночной цикл: при выборе этой функции
вода после последнего полоскания не
сливается для предотвращения образ‐
ования складок на белье. Так как все фа‐
зы отжима отменяются, этот цикл стирки
совсем бесшумный и может использо‐
ваться ночью или когда действует более
2.6 2.7 2.8
2.11 2.10
2.9
низкий тариф на электроэнергию. В не‐
которых программах при полосканиях
будет использовано большее количе‐
ство воды. По окончании программы на
дисплее высвечиваются мигающие
, символ 2.8 продолжает светить‐
ся, индикатор кнопки 8 гаснет, а дверца
заблокирована, указывая, что необходи‐
мо слить воду. Для слива воды выпол‐
ните указания, приведенные в разделе
"Окончание программы".
2.5: Символы дополнительных функций :
Дополнительное полоскание
или Лег‐
кая глажка
.
2.6: Символ отсрочки пуска
Выбранное значение отсрочки пуска, за‐
данное с помощью соответствующей
кнопки, будет высвечиваться на дисплее
в течение нескольких секунд, затем
дисплей вернется в режим индикации
продолжительности ранее выбранной
программы. При этом будет гореть соот‐
ветствующий символ. Индикация остав‐
шегося времени отсрочки будет каждый
час на единицу до тех пор, пока эта ве‐
личина не дойдет до 1 часа, после этого
она будет изменяться ежеминутно.
2.7: Функция "Замок от детей"
(см.
раздел "Персонализация").
2.8: Символ блокировки дверцы
После нажатия кнопки 8 и пуска машины
этот символ высвечивается на дисплее,
а единственным другим высвечиваю‐
щимся символом будет символ, соответ‐
ствующий выполняемой фазе програм‐
мы. По окончании программы на дис‐
плее высвечиваются три мигающих нуля
8 electrolux
(
), а этот символ исчезает с дис‐
плея.
2.9:
• Продолжительность выбранной про‐
граммы
После выбора программы на дисплей
выводится ее продолжительность в
часах и минутах (например,
).
Продолжительность выбранной про‐
граммы стирки рассчитывается авто‐
матически на основании максималь‐
ной загрузки, предусмотренной для ка‐
ждого типа ткани. После начала вы‐
полнения программы оставшееся до
ее окончания время будет обновлять‐
ся ежеминутно.
• Конец программы
По окончании программы на дисплее
высвечиваются три мигающих нуля
(
), а символ 2.8 исчезает с дис‐
плея, указывая на то, что можно от‐
крыть дверцу.
• Неправильный выбор дополнитель‐
ной функции
В случае выбора дополнительной
функции, несовместимой с выбранной
программой стирки, в нижней части
дисплея в течение нескольких секунд
высвечивается сообщение Err (Ошиб‐
ка), а также начинает мигать красным
индикатор кнопки 8 .
• Коды неисправностей
В случае какой-либо неисправности на
дисплее может появиться соответ‐
ствующий код, например,
(см.
раздел "Если машина не работает...").
• Величина времени отсрочки пуска
2.10: Символы степени загрязненности
белья
• Сильная загрязненность
• Обычная загрязненность
• Ежедневная стирка
• Слабозагрязненное белье
• Быстрая стирка
• Супербыстрая стирка
• Освежение
• Быстрое освежение
(см. параграф "Выбор функции Менед‐
жера времени).
2.11: Символ часов
После начала выполнения программы
на дисплей выводится ее продолжитель‐
ность, пиктограмма часов меняется.
2.12: Символы этапов программы стирки
При выборе программы стирки в верхней
части дисплея появляются символы, со‐
ответствующие ее различным этапам.
После нажатия кнопки 8 продолжает све‐
титься только пиктограмма текущего
этапа стирки:
• Предварительная стирка
(этот сим‐
вол светится также, когда выбрана
кнопка соответствующей функции)
• Основная стирка
• Полоскания
• Слив
• Отжим
Условные обозначения
= Хлопок
= Синтетика
= Деликатные ткани
= Шерсть /Ручная стирка
= Шелк
= Дамское белье
= Полоскание
= Слив
= Отжим
= Программа для экономии элек‐
троэнергии (Экономичная)
= Легкая глажка
= Джинсы
= Спорт Интенсивная
= Спорт Легкая
= Температура
= Предварительная стирка
= Дополнительное полоска‐
ние
= Задержка пуска
electrolux 9
= Пуск/Пауза
+/-
= Кнопки Менеджера времени
Первое использование
• Убедитесь в том, что подключение
машины к электросети, водопро‐
воду и канализации выполнено в
соответствии с инструкциями по
установке.
• Достаньте из барабана полисти‐
роловый блок и другие предметы.
• Налейте 2 литра воды в отделение
для основной стирки
дозатора
моющих средств, для того чтобы
активировать ЭКО- клапан. Затем
без белья выполните цикл стирки
изделий из хлопка при максималь‐
ной температуре, чтобы прочи‐
стить бак и барабан. Насыпьте по‐
ловину мерки стирального поро‐
шка в отделение для основной
стирки дозатора и запустите ма‐
шину.
Персонализация
Звуковая сигнализация
Машина оборудована устройством зву‐
ковой сигнализации, срабатывающим в
следующих случаях:
• по окончании цикла
• в случае неисправности.
При одновременном нажатии кнопок 4 и
5 и их удерживании нажатыми в течение
примерно 6 секунд устройство звуковой
сигнализации отключается (кроме слу‐
чаев неисправности). Если нажать эти 2
кнопки повторно, звуковая сигнализация
снова включается.
Защита от детей
Это устройство позволяет оставлять
прибор без присмотра, не беспокоясь о
том, что дети могут его повредить или
Ежедневное использование
Загрузка белья
Откройте дверцу, осторожно потянув ее
за ручку. Кладите белье в барабан по од‐
ной вещи, стараясь максимально раз‐
вернуть каждую. Закройте дверцу.
сами получат травму. Эта функция ос‐
тается включенной также и в том случае,
если стиральная машина не работает.
Существует два различных способа ус‐
тановки этой дополнительной функции:
1. до нажатия кнопки 8 : при этом запуск
машины будет невозможен.
2. После нажатия кнопки 8 : при этом
станет невозможным изменение ка‐
кой-либо программы или дополни‐
тельной функции.
Для включения или отключения этой до‐
полнительной функции одновременно
нажмите и удерживайте в течение при‐
мерно 6 секунд кнопки 5 и 6 до тех пор,
пока на дисплее не загорится или не ис‐
чезнет пиктограмма
.
10 electrolux
Дозирование моющего средства и смяг‐
чителя тканей
Вытяните до упора дозатор моющих
средств. Отмерьте необходимое количе‐
ство моющего средства, поместите его в
отделение дозатора, предназначенное
для основной стирки
или в соответ‐
ствующее отделение, если этого тре‐
бует выбранная программа/дополни‐
тельная функция (более подробную ин‐
формацию см. в разделе "Дозатор мою‐
щих средств").
При наличии такой необходимости по‐
местите смягчитель ткани в отделение
дозатора, помеченное символом
(не
превышая отметку "MAX"). Осторожно
закройте дозатор моющих средств.
Выбор нужной программы с помощью
селектора программ (1)
Поверните селектор программ на нуж‐
ную программу. Стиральная машина
предложит температуру воды и автома‐
тически выберет максимальную ско‐
рость отжима, соответствующую задан‐
ной программе. Эти значения можно из‐
менить, нажимая на соответствующие
кнопки. Затем начнет мигать зеленый
индикатор кнопки 8 .
Селектор программ можно поворачи‐
вать как по часовой, так и против часо‐
вой стрелки. Чтобы отменить програм‐
му/выключить машину, поверните селек‐
тор программ в положение
.
По окончании программы селектор про‐
грамм следует повернуть в положение
, чтобы выключить машину.
ПРЕДУПРЕЖДЕНИЕ! Если во время
работы машины установить
селектор программ в положение,
соответствующее другой
программе, красный индикатор
кнопки 8 мигнет 3 раза, а на дисплее
появится сообщение Err ,
указывающее на неправильный
выбор. При этом машина не будет
выполнять вновь выбранную
программу.
Выбор температуры с помощью кнопки 3
При выборе программы прибор автома‐
тически предлагает температуру по
умолчанию.
Если нужно, чтобы белье стиралось при
другой температуре, нажмите эту кнопку
electrolux 11
несколько раз, чтобы повысить или по‐
низить температуру.
Скорость отжима можно понизить,
нажимая кнопку 4
При выборе программы прибор автома‐
тически предлагает максимальную ско‐
рость отжима, предусмотренную для
этой программы.
Если Вы хотите установить другую ско‐
рость отжима, несколько раз нажмите
кнопку 4 .
Выберите требуемые дополнительные
функции, нажимая кнопки 4, 5 и 6
В зависимости от программы возможно
сочетание различных функций. Их сле‐
дует выбирать после выбора нужной
программы и до нажатия кнопки 8 .
При нажатии этих кнопок на дисплее по‐
являются соответствующие пиктограм‐
мы. При их повторном нажатии пикто‐
граммы пропадают. В случае выбора не‐
верной функции красный индикатор
кнопки 8 мигнет 3 раза, а на дисплее в
течение нескольких секунд будет высве‐
чиваться сообщение Err (Ошибка).
О совместимости программ стирки с
различными дополнительными
функциями см. раздел "Программы
стирки".
Выбор дополнительной функции
"Отсрочка пуска" с помощью кнопки 7
Если нужно задать отсрочку пуска, пре‐
жде чем запустить программу нажимай‐
те кнопку 7 до тех пор, пока на дисплее
не высветится требуемое время задерж‐
ки. При этом в верхней части дисплея
высветится соответствующий символ
2.6 .
Значение выбранной задержки (макси‐
мум 20 часов) будет высвечиваться на
дисплее в течение нескольких секунд,
после чего на нем снова появится про‐
должительность выбранной программы.
Эту функцию необходимо выбирать по‐
сле установки программы, но до нажатия
кнопки 8 .
Можно изменить время отсрочки старта
или вообще отменить отсрочку в любой
момент до нажатия кнопки 8 .
Выбор отсрочки пуска.
1. Выберите программу и нужные до‐
полнительные функции.
2. Выберите дополнительную функцию
"Отсрочка пуска" с помощью кнопки
7.
3. Нажмите кнопку 8 :
– машина начнет обратный отчет с
шагом индикации в один час.
– Пуск программы произойдет по ис‐
течении выбранного времени за‐
держки.
Отмена отсрочки пуска после нажатия
кнопки 8 :
1. установите машину в паузу, нажав
кнопку 8 .
2. Нажмите и не отпускайте кнопку 7 до
тех пор, пока на дисплее не высве‐
тится символ '
3. Снова нажмите кнопку 8 для начала
выполнения программы.
ВАЖНО! Заданное значение отсрочки
пуска можно изменить только после
повторного выбора программы стирки.
Выбрать функцию Отсрочка пуска не‐
льзя, если задана программа СЛИВ .
Запуск программы нажатием кнопки 8
Чтобы начать выполнение выбранной
программы, нажмите кнопку 8 , зеленый
индикатор кнопки 8 перестанет мигать.
На дисплее появляется символ 2.8 , на‐
поминая, что прибор начал работать и
дверца заблокирована.
Для прерывания выполняемой програм‐
мы нажмите кнопку 8 : при этом начнет
мигать зеленый индикатор.
Для возобновления работы программы с
той точки, в которой она была прервана,
нажмите кнопку 8 снова . Если была вы‐
брана отсрочка пуска, машина начнет
обратный отсчет времени.
В случае выбора неверной функции
красная индикаторная лампочка,
встроенная в кнопку 8 , мигнет 3 раза, а
на дисплее в течение нескольких секунд
будет высвечиваться сообщение Err .
Выбор дополнительной функции
"Менеджер времени" с помощью кнопок
9
Нажимая эти кнопки, можно увеличивать
или уменьшать продолжительность цик‐
ла стирки. Символ 2.10 появляется на
12 electrolux
дисплее, указывая на выбранную сте‐
пень загрязненности белья. Эта функция
доступна только для программ Хлопок ,
Синтетика и Деликатные ткани .
Степень за‐
грязненно‐
сти белья
Сим‐
вол
Тип ткани
Сильная за‐
грязнен‐
ность
Для стирки сильно
загрязненных ве‐
щей
Обычная за‐
грязнен‐
ность
Для стирки вещей с
обычной степенью
загрязненности
Ежедневная
стирка
Для стирки вещей,
ношенных 1 день
Слабоз‐
агрязненное
белье
Для стирки слабоз‐
агрязненных ве‐
щей
Быстрая
стирка
Для стирки слегка
загрязненных ве‐
щей
Укорочен‐
ный цикл 1)
Для стирки слабоз‐
агрязненного и ма‐
лоношенного бе‐
лья
Освежение
2)
Быстрое ос‐
вежение 1)
2)
1)
Только для осве‐
жения изделий
Только для осве‐
жение очень не‐
большого количе‐
ства изделий
1) Рекомендуется в этом случае уменьшать
загрузку (см. таблицу "Программы стирки").
2) При выборе этой функции на мгновение
появляется и тут же исчезает
соответствующий символ.
Изменение дополнительной функции
или текущей программы
Некоторые функции можно изменить до
того, как программа приступила к их вы‐
полнению.
Перед тем, как изменить какую-либо на‐
стройку, переведите прибор в паузу, на‐
жав кнопку 8 (если требуется изменить
функцию Менеджера времени, следует
отменить выполняемую программу и
снова сделать выбор).
Изменить текущую программу можно
только путем ее отмены. Для этого по‐
верните селектор программ на
, а за‐
тем - на новую программу. Запустите эту
программу, снова нажав кнопку 8 . При
этом вода из бака сливаться не будет.
Прерывание программы
Для прерывания выполняемой програм‐
мы нажмите кнопку 8 , при этом начнет
мигать соответствующий индикатор.
Для возобновления выполнения про‐
граммы нажмите эту кнопку повторно.
Отмена программы
Поверните селектор программ в положе‐
ние
для отмены выполняемой про‐
граммы.
Теперь можно выбрать новую програм‐
му.
Открывание дверцы
После запуска программы (или в тече‐
ние времени задержки пуска) дверца
блокируется; если требуется ее открыть,
вначале необходимо перевести машину
в паузу, нажав кнопку 8 .
Если через несколько минут символ 2.8
погас, дверцу можно открыть.
Если индикатор 2.8 продолжает светить‐
ся, это значит, что машина уже начала
подогрев воды или что уровень воды в
машине слишком высокий. Не пытайтесь
открыть дверь машины силой!
Если дверца не открывается, но открыть
ее необходимо, следует выключить ма‐
шину, повернув селектор программ на
. Через несколько минут дверцу мож‐
но будет открыть ( следите при этом за
уровнем воды и температурой!) .
После закрытия дверцы необходимо
снова выбрать программу стирки и до‐
полнительные функции и нажать кнопку
8.
Окончание программы
Машина останавливается автоматиче‐
ски. На дисплее высвечиваются три ми‐
гающих ноля (
), а индикатор кноп‐
ки 8 гаснет. В течение нескольких минут
раздается звуковой сигнал.
В случае выбора программы или функ‐
ции, по окончании которой в баке остает‐
ся вода, символ 2.8 продолжает высве‐
чиваться, а дверца остается заблокиро‐
ванной, указывая на необходимость
слить воду перед ее открыванием.
Чтобы слить воду, следуйте указаниям,
приведенным ниже:
1. Поверните селектор программ в по‐
ложение
.
electrolux 13
2. Выберите программу "Слив" или "От‐
жим".
3. При необходимости уменьшите ско‐
рость отжима с помощью соответ‐
ствующей кнопки.
4. Нажмите кнопку 8 .
По окончании программы символ 2.8 гас‐
нет, указывая, что теперь можно открыть
дверцу. Поверните селектор программ в
положение
, чтобы выключить маши‐
ну.
Достаньте белье из барабана и тщатель‐
но проверьте, чтобы барабан был пуст.
Если вы больше не будете стирать, за‐
кройте кран подачи воды. Оставьте
дверцу открытой для предотвращения
образования плесени и неприятных за‐
пахов.
Режим ожидания : Спустя несколько ми‐
нут после окончания программы вклю‐
чается режим экономии энергии. Сни‐
жается яркость дисплея. При нажатии
любой кнопки прибор выходит из режима
экономии энергии.
Полезные советы
Сортировка белья
Руководствуйтесь символами на этикет‐
ке каждой вещи и инструкциями по стир‐
ке, данными изготовителями. Рассорти‐
руйте белье следующим образом: белое
белье, цветное белье, синтетика, дели‐
катное белье, изделия из шерсти.
Перед загрузкой белья
Никогда не стирайте вместе белое и
цветное белье. Во время стирки белое
белье может потерять свою белизну.
Новое цветное белье может полинять
при первой стирке; поэтому в первый раз
его следует стирать отдельно.
Застегните наволочки и молнии, крючки
и кнопки. Завяжите ремешки или длин‐
ные ленты.
Перед стиркой удалите стойкие пятна.
Протрите особо загрязненные участки
специальным моющим средством или
чистящей пастой.
С особой осторожностью обращайтесь с
занавесями. Снимите крючки или зав‐
яжите их в мешок или сетку.
Выведение пятен
Некоторые пятна могут не отстираться
только водой и моющим средством. По‐
этому рекомендуется обработать их пе‐
ред стиркой.
Кровь: промойте свежие пятна холодной
водой. Засохшие пятна следует замо‐
чить на ночь со специальным моющим
средством, затем потереть их в мыльном
растворе.
Масляные краски: смочите пятновыво‐
дителем на бензиновой основе, положи‐
те вещь на мягкую подстилку и промо‐
кните пятно; выполните обработку не‐
сколько раз.
Засохшие жирные пятна: смочите скипи‐
даром, положите вещь на мягкую под‐
стилку и кончиками пальцев промокните
пятно с помощью хлопчатобумажного
тампона.
Ржавчина: используйте растворенную в
горячей воде щавелевую кислоту или
специальное средство для выведения
пятен ржавчины в холодном виде. Будь‐
те осторожны со старыми пятнами ржав‐
чины, так как структура целлюлозы под
ними повреждена, и ткань может по‐
рваться.
Пятна плесени: обработайте отбелива‐
телем и тщательно сполосните (только
для белого и цветного белья, устойчиво‐
го к хлору).
Травяные пятна: слегка обработайте
мылом, а затем отбеливателем (только
для белого и цветного белья, устойчиво‐
го к хлору).
Шариковая ручка и клей: смочите ацето‐
ном 1)положите вещь на мягкую подстил‐
ку и промокните пятно.
Губная помада: смочите ацетоном, как
указано выше, затем обработайте пятно
1) не используйте ацетон для чистки изделий из искусственного шелка
14 electrolux
денатуратом. Обработайте оставшиеся
следы отбеливателем.
Красное вино: замочите с моющим сред‐
ством, прополощите и обработайте ук‐
сусной или лимонной кислотой, затем
еще раз прополощите. Обработайте ос‐
тавшиеся следы отбеливателем.
Чернила: в зависимости от состава чер‐
нил сначала смочите пятно ацетоном 1),
затем уксусной кислотой; обработайте
оставшиеся на белой ткани следы с по‐
мощью отбеливателя, а затем тщатель‐
но прополощите ее.
Пятна смолы: сначала обработайте пят‐
новыводителем, денатуратом или бен‐
зином, затем потрите, используя чистя‐
щую пасту.
Моющие средства и добавки
Хорошие результаты стирки также зави‐
сят от выбора моющего средства и пра‐
вильности его дозировки, это способ‐
ствует предотвращению излишнего за‐
грязнения окружающей среды.
Несмотря на свою биоразлагаемость,
моющие средства содержат вещества,
которые при попадании в окружающую
среду в большом количестве могут на‐
рушить хрупкое равновесие в природе.
Выбор моющего средства зависит от ти‐
па ткани (тонкие деликатные ткани,
шерсть, хлопок и т.д.), цвета, температу‐
ры стирки и степени загрязненности.
В данной стиральной машине можно ис‐
пользовать все обычно имеющиеся в
продаже моющие средства для машин‐
ной стирки:
• стиральные порошки для всех типов
тканей
• стиральные порошки для изделий из
деликатных тканей (макс. температу‐
ра 60°C) и шерсти
• жидкие моющие средства, предпочти‐
тельные для низкотемпературных
программ стирки (макс. температура
60°C) для всех типов тканей или спе‐
циально предназначенные для стирки
шерстяных изделий.
Моющие средства и добавки следует по‐
мещать в соответствующие отделения
дозатора моющих средств перед нача‐
лом выполнения программы стирки.
При использовании жидких моющих
средств необходимо выбирать програм‐
му без предварительной стирки.
Стиральная машина оборудована систе‐
мой рециркуляции, обеспечивающей оп‐
тимальное использование концентриро‐
ванных моющих средств.
При дозировке моющих средств и доба‐
вок руководствуйтесь указаниями изго‐
товителя и не превышайте отметку
"MAX" на стенке дозатора .
Количество используемого моющего
средства
Тип и количество моющего средства за‐
висят от типа ткани, величины загрузки,
степени загрязненности белья и жестко‐
сти используемой воды.
Следуйте указаниям изготовителя мою‐
щего средства по дозировке.
Используйте меньшее количество мою‐
щего средства, если:
• вы стираете небольшое количество
белья
• белье слабо загрязнено
• во время стирки образуется много пе‐
ны.
Степень жесткости воды
Жесткость воды измеряется в так назы‐
ваемых градусах жесткости. Информа‐
цию о жесткости воды в вашем районе
можно получить в службе водоснабже‐
ния или от местных органов власти. Если
степень жесткости воды средняя или вы‐
сокая, мы предлагаем вам добавлять
смягчитель воды, следуя рекоменда‐
циям производителя. Если по степени
жесткости вода мягкая, пересмотрите
количество используемого моющего
средства.
electrolux 15
Программы стирки
Программа
Максимальная и минимальная температура
Описание цикла
Максимальная скорость отжима
Максимальная загрузка белья
Тип белья
Дополнительные
функции
ХЛОПОК
90° - Холодная стирка
Основная стирка - Полоскание
Макс. скорость отжима 1200 об/мин
Макс. загрузка 6кг - Пониж. загрузка 3 кг 1)
Белый и цветной хлопок (с обычной степенью за‐
грязнения).
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
БЕЗ ОТЖИМА,
ОCTAHOBКА ПО‐
ЛОСКАНИЯ, Ноч‐
ной цикл, Предвари‐
тельная стирка2),
Доп. полоскание,
МЕНЕДЖЕР ВРЕ‐
МЕНИ
СИНТЕТИКА
60° - холодная стирка
Основная стирка - Полоскание
Макс. скорость отжима 900 об/мин
Макс. загрузка 3 кг - Пониж. загрузка 1,5 кг 1)
Изделия из синтетических или смешанных тка‐
ней: нижнее белье, цветное белье, безусадочные
сорочки, блузки.
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
БЕЗ ОТЖИМА,
ОCTAHOBКА ПО‐
ЛОСКАНИЯ, Ноч‐
ной цикл, Предвари‐
тельная стирка2),
Доп. полоскание,
МЕНЕДЖЕР ВРЕ‐
МЕНИ
ДЕЛИКАТНЫЕ ТКАНИ
40° - Холодная стирка
Основная стирка - Полоскание
Макс. скорость отжима 700 об/мин
Макс. загрузка 3 кг - Пониж. загрузка 1,5 кг 1)
Изделия из деликатных тканей: акрила, вискозы,
полиэстера.
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
БЕЗ ОТЖИМА,
ОCTAHOBКА ПО‐
ЛОСКАНИЯ, Ноч‐
ной цикл, Предвари‐
тельная стирка2),
Доп. полоскание,
МЕНЕДЖЕР ВРЕ‐
МЕНИ
ШЕРСТЬ - РУЧНАЯ СТИРКА
40° - Холодная стирка
Основная стирка - Полоскание
Макс. скорость отжима 1000 об/мин
Макс. загрузка 2 кг
Программа стирки для шерстяных изделий, год‐
ных для машинной стирки, а также шерстяных из‐
делий, подлежащих ручной стирке, и изделий из
деликатных тканей, имеющих на этикетке символ
"ручная стирка". . Примечание : Стирка одной или
очень большой вещи может вызвать дисбаланс.
Если прибор не выполняет заключительный от‐
жим, добавьте белья, перераспределите белье в
барабане вручную и задайте программу "Отжим".
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
ОCTAHOBКА ПО‐
ЛОСКАНИЯ, Ноч‐
ной цикл
Дозатор
моющих средств
16 electrolux
Программа
Максимальная и минимальная температура
Описание цикла
Максимальная скорость отжима
Максимальная загрузка белья
Тип белья
Дополнительные
функции
ШЕЛК
30° - Холодная стирка
Основная стирка - Полоскание
Макс. скорость отжима 700 об/мин
Макс. загрузка 2 кг
Программа бережной стирки для изделий из шел‐
ковых и смешанных синтетических тканей.
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
ОCTAHOBКА ПО‐
ЛОСКАНИЯ, Ноч‐
ной цикл
БЕЛЬЕ
40° - Холодная стирка
Основная стирка - Полоскание
Макс. скорость отжима 1000 об/мин
Макс. загрузка 2 кг
Эта программа предназначена для стирки очень
деликатных вещей, например, дамского белья,
бюстгальтеров и другого нижнего белья. Макси‐
мальная скорость отжима автоматически умень‐
шается.
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
ОCTAHOBКА ПО‐
ЛОСКАНИЯ, Ноч‐
ной цикл
ПОЛОСКАНИЕ
Полоскания - Продолжительный отжим
Макс. скорость отжима 1200 об/мин
Макс. загрузка 6 кг
С помощью этой программы можно выполнять по‐
лоскание и отжим изделий из хлопка, выстиранных
вручную. Чтобы полоскание было более интенсив‐
ным, выберите функцию ДОПОЛНИТЕЛЬНОЕ ПО‐
ЛОСКАНИЕ. Будет добавлено несколько дополни‐
тельных полосканий.
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
БЕЗ ОТЖИМА,
ОCTAHOBКА ПО‐
ЛОСКАНИЯ, Ноч‐
ной цикл, Доп. поло‐
скание
СЛИВ
Слив воды
Макс. загрузка 6 кг
Для слива воды после последнего полоскания в
программах с использованием дополнительных
функций ОСТАНОВКА С ВОДОЙ В БАКЕ или НОЧ‐
НОЙ ЦИКЛ.
ОТЖИМ
Слив воды и продолжительный отжим
Макс. скорость отжима 1200 об/мин
Макс. загрузка 6 кг
Отдельный отжим, выполняемый для белья, вы‐
стиранного вручную, и по окончании программ с
функциями "Остановка с водой в баке" и "Ночной
цикл". Можно выбрать скорость отжима в соответ‐
ствии с типом белья с помощью соответствующей
кнопки.
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА
Дозатор
моющих средств
electrolux 17
Программа
Максимальная и минимальная температура
Описание цикла
Максимальная скорость отжима
Максимальная загрузка белья
Тип белья
Дополнительные
функции
ХЛОПОК ЭКО
90°-40°
Основная стирка - Полоскание
Макс. скорость отжима 1200 об/мин
Макс. загрузка 6 кг
Белое и нелиняющее цветное хлопчатобумажное
белье
Эту программу можно выбирать для стирки изде‐
лий из хлопка обычной или слабой степени загряз‐
нения. Время стирки будет увеличено, а темпера‐
тура стирки - понижена. Это позволит получить хо‐
роший результат при экономии энергии.
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
БЕЗ ОТЖИМА,
ОCTAHOBКА ПО‐
ЛОСКАНИЯ, Ноч‐
ной цикл, Предвари‐
тельная стирка2),
Доп. полоскание
ЛЕГКАЯ ГЛАЖКА
60° - холодная стирка
Основная стирка - Полоскание
Макс. скорость отжима 900 об/мин
Макс. загрузка 1 кг
При нажатии этой кнопки белье стирается и отжи‐
мается очень бережно, чтобы избежать образова‐
ния складок. Это облегчает глажку. Кроме того,
машина выполняет при этом дополнительные по‐
лоскания.
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
БЕЗ ОТЖИМА
ОCTAHOBКА ПО‐
ЛОСКАНИЯ
ДЖИНСЫ
60° - холодная стирка
Основная стирка - Полоскание
Макс. скорость отжима 1200 об/мин
Макс. загрузка 3 кг
С помощью этой программы можно стирать такие
вещи, как брюки, рубашки или куртки из джинсовой
ткани, а также трикотажные изделия, изготовлен‐
ные из современных высокотехнологичных мате‐
риалов. (Функция "Дополнительное полоскание"
включится автоматически).
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
БЕЗ ОТЖИМА,
ОCTAHOBКА ПО‐
ЛОСКАНИЯ, Ноч‐
ной цикл, Предвари‐
тельная стирка2)
СПОРТ - ИНТЕНСИВНАЯ
40° - Холодная стирка
Предварительная стирка - Основная стирка - По‐
лоскания
Макс. скорость отжима 700 об/мин
Макс. загрузка 2,5 кг
Эта программа пригодна для стирки сильно за‐
грязненной спортивной одежды. Машина автома‐
тически выполнит предварительную стирку для
удаления пятен грязи перед тем, как приступать к
основной стирке.
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
БЕЗ ОТЖИМА,
ОCTAHOBКА ПО‐
ЛОСКАНИЯ, Ноч‐
ной цикл, Доп. поло‐
скание
Дозатор
моющих средств
18 electrolux
Программа
Максимальная и минимальная температура
Описание цикла
Максимальная скорость отжима
Максимальная загрузка белья
Тип белья
Дополнительные
функции
СПОРТ - ОБЛЕГЧЕННАЯ
30°
Основная стирка - Полоскание
Макс. скорость отжима 700 об/мин
Макс. загрузка 2,5 кг
Короткая программа для слегка загрязненной
спортивной одежды из смешанных тканей.
Дозатор
моющих средств
СНИЖЕНИЕ СКО‐
РОСТИ ОТЖИМА,
БЕЗ ОТЖИМА
/ВЫКЛ
Для отмены текущей программы или выключения
машины.
1) Если нажатием кнопки 9 выбрана функция Быстрая или Супербыстрая стирка,
рекомендуется снизить максимальную загрузку, как указано. В этом случае возможна также
и стирка при максимальной загрузке, но ее результаты будут несколько хуже. Если выбрана
функция Освежение или Быстрое освежение, рекомендуется уменьшить загрузку еще
больше.
2) При использовании жидких моющих средств необходимо выбирать программу без
предварительной стирки.
Уход и чистка
ВНИМАНИЕ! Прежде чем
приступать к каким-либо операциям
по чистке или уходу, отключите
машину от электрической сети.
Удаление накипи
Используемая нами вода обычно содер‐
жит соли кальция. Поэтому рекомен‐
дуется периодически использовать в ма‐
шине порошок для смягчения воды. Вы‐
полняйте такую операцию не во время
стирки и в соответствии с указаниями из‐
готовителя смягчающего порошка. Это
поможет предотвратить образование из‐
вестковых отложений.
После каждой стирки
Оставляйте дверцу открытой на некото‐
рое время. Это поможет предотвратить
образование плесени и затхлого запаха
внутри машины. Если дверца после
стирки остается открытой, это способ‐
ствует также увеличению срока службы
прокладки дверцы.
Профилактическая стирка
Выполнение стирки с низкой температу‐
рой может привести к скоплению остат‐
ков внутри барабана.
Мы рекомендуем регулярно выполнять
так называемую профилактическую
стирку.
При выполнении профилактической
стирки:
• В барабане не должно быть белья.
• Выберите программу стирки хлопка с
наиболее высокой температурой.
• Используйте обычное количество
моющего средства; им должен быть
стиральный порошок с биологически‐
ми свойствами.
Чистка снаружи
Мойте корпус прибора снаружи только
водой с мылом, затем насухо протрите
его.
ВАЖНО! не используйте для чистки
корпуса машины метиловый спирт,
растворители или другие подобные
средства.
Чистка дозатора моющих средств
Дозатор моющих средств следует регу‐
лярно чистить.
Дозатор моющих средств и добавок сле‐
дует регулярно чистить.
Извлеките дозатор, отжав вниз защелку
и потянув его на себя.
electrolux 19
Промойте его проточной водой, чтобы
удалить все остатки скопившегося поро‐
шка.
Для облегчения чистки можно снять
верхнюю часть отделения для добавок.
Промойте водой все детали дозатора.
Чистка барабана
Отложения ржавчины в барабане могут
образоваться вследствие попадания в
барабан вместе с бельем ржавых посто‐
ронних предметов или вследствие высо‐
кого содержания железа в водопровод‐
ной воде.
ВАЖНО! Не используйте для чистки
барабана чистящие средства, имеющую
кислотную основу или содержащие хлор,
а также металлические губки.
Почистите отсек дозатора щеткой.
1. Удаляйте следы ржавчины на стен‐
ках барабана с помощью средства
для чистки изделий из нержавеющей
стали.
2. Выполните цикл стирки без белья для
удаления остатков чистящих
средств.
Программа: Короткая программа
стирки хлопка с добавлением при‐
мерно. 1/4 мерного стакана моющего
средства.
Прокладка дверцы
Периодически проверяйте уплотнение
дверцы и удаляйте посторонние пред‐
меты, которые могут в ней застрять.
20 electrolux
Фильтр сливного насоса
Фильтр сливного насоса следует про‐
верять регулярно, особенно, если:
• машина не выполняет слив и/или от‐
жим
• при сливе машина издает странный
шум, вызванный попаданием в слив‐
ной насос таких предметов, как булав‐
ки, монеты и т.д.
В этом случае действуйте следующим
образом:
1. Отключите прибор от электросети.
2. При необходимости подождите, что‐
бы вода остыла.
3. Откройте дверцу насоса, вставив в
паз монету (или специальный ин‐
струмент из пакета с руководством
по эксплуатации - в зависимости от
модели).
5. С помощью плоскогубцев выньте за‐
глушку отверстия аварийного слива
из крышки фильтра.
6. Когда вода перестанет литься, от‐
винтите крышку фильтра и плоско‐
губцами извлеките фильтр. Всегда
держите под рукой тряпку, чтобы вы‐
тереть воду, которая может пролить‐
ся при снятии фильтра.
2
1
2
4. Поставьте рядом с насосом тазик
для сбора воды, которая может вы‐
течь.
1
7. Проворачивая крыльчатку насоса,
извлеките из него все посторонние
предметы.
electrolux 21
8. Установите фильтр на место, следя,
чтобы он как следует встал на место.
Затем плотно затяните его.
10. Закройте дверцу фильтра сливного
насоса.
ВНИМАНИЕ! При работающем
приборе в зависимости от
выбранной программы в сливном
насосе может быть горячая вода.
Никогда не снимайте крышку
фильтра сливного насоса во время
стирки, всегда дожидайтесь, чтобы
прибор завершил цикл и слил воду.
При установке крышки на место
убедитесь, что она плотно затянута
во избежание утечек и возможности
снятия ее детьми.
9. Установите на место заглушку от‐
верстия аварийного слива и плотно
закрепите ее.
Чистка фильтра наливного шланга
Если вы заметили, что на заполнение
машины уходит больше времени, чем
раньше, проверьте, не забит ли налив‐
ной шланг.
1. Закройте кран подачи воды.
2. Открутите шланг от крана.
3. Прочистите фильтр в шланге жесткой
щеткой.
22 electrolux
4. Снова привинтите наливной шланг к
крану.
Аварийный слив
Если вода не сливается, для слива дей‐
ствуйте следующим образом:
1. Выньте вилку сетевого шнура маши‐
ны из розетки;
2. Закройте водопроводный вентиль.
3. При необходимости подождите, что‐
бы вода остыла;
4. откройте дверцу сливного фильтра;
5. поставьте тазик на пол. Выньте за‐
глушку отверстия аварийного слива
из фильтра. Под действием силы тя‐
жести вода станет стекать в тазик. Ко‐
гда тазик наполнится, снова устано‐
вите заглушку в крышку. Вылейте во‐
ду из тазика. Повторяйте эту проце‐
дуру до окончания слива воды;
6. При необходимости прочистите
фильтр, как описано выше;
7. снова закрутите фильтр и закройте
дверцу.
Предотвращение замерзания
Если машина установлена в помещении,
температура в котором может опускать‐
ся ниже 0°C, действуйте следующим об‐
разом:
1. Выньте вилку сетевого шнура маши‐
ны из розетки.
2. Закройте водопроводный вентиль.
3. Отвинтите наливной шланг.
4. Поставьте на пол тазик, поместите в
него конец наливного шланга, открой‐
те заглушку отверстия аварийного
слива в фильтре и дайте воде полно‐
стью стечь.
5. Вставьте заглушку отверстия аварий‐
ного слива в фильтр и прикрутите об‐
ратно наливной шланг.
6. При следующем включении машины
убедитесь, что температура окру‐
жающей среды выше 0°C.
ВАЖНО! Каждый раз при сливе воды с
помощью шланга аварийного слива
необходимо налить 2 литра воды в
отделение основной стирки дозатора
моющих средств и затем выполнить
программу слива. Это приведет в
действие ЭКO-клапан , предотвратив
ситуацию, когда остатки моющего
средства остаются неиспользованными
при следующей стирке.
Что делать, если ...
Некоторые неисправности, вызванные
отсутствием простого ухода или недо‐
смотром, можно легко устранить самим,
не обращаясь в сервисный центр. Перед
тем, как обращаться в местный автори‐
зованный сервисный центр, пожалуйста,
выполните указанные ниже проверки.
Во время работы машины может зами‐
гать красный индикатор, встроенный в
кнопку 8 , при этом каждые 20 секунд бу‐
дет подаваться звуковой сигнал, указы‐
вающий, что машина не работает, а на
дисплее появится один из следующих
кодов неисправности:
•
: неисправность подачи воды.
•
: Неисправность слива воды:
•
: открыта дверца.
Устранив причину неисправности, на‐
жмите кнопку 8 для возобновления вы‐
полнения программы. Если после всех
проверок неисправность остается, об‐
ратитесь в авторизованный сервисный
центр.
electrolux 23
Неисправность
Возможная причина/Способ устранения
Стиральная машина не запу‐
скается:
Дверца не закрыта.
• Плотно закройте дверцу.
Вилка вставлена в розетку неверно.
• Вставьте вилку в розетку.
В розетке отсутствует напряжение.
• Проверьте свою домашнюю электрическую сеть.
Перегорел предохранитель на главном распределительном
щите.
• Замените предохранитель.
Неправильно установлен селектор программ и не нажата
кнопка 8 .
• Поверните селектор программ и снова нажмите кнопку 8 .
Выбрана отсрочка пуска.
• Если вы хотите, чтобы стирка белья началась немедленно,
отмените отсрочку пуска.
Включена функция "Замок от детей".
• Отключите функцию "Замок от детей".
Машина не наполняется во‐
дой:
Закрыт водопроводный вентиль.
• Откройте водопроводный вентиль.
Наливной шланг передавлен или сильно перегнут.
• Проверьте подсоединение наливного шланга.
Забит фильтр в наливном шланге.
• Прочистите фильтр наливного шланга.
Неплотно закрыта дверца.
• Плотно закройте дверцу.
Машина наполняется водой,
и сразу же производится
слив :
Конец сливного шланга расположен слишком низко.
• См. соответствующий параграф в разделе "Подключение к
канализации".
Машина не выполняет слив
и/или отжим:
Сливной шланг передавлен или сильно перегнут.
• Проверьте правильность подсоединения сливного шланга.
Забит фильтр сливного насоса.
• Прочистите фильтр сливного насоса.
Выбрана программа или дополнительная функция, по окон‐
чании которой в баке остается вода или в которой исключена
фаза отжима.
• Выберите программу "Слив" или "Отжим".
Белье неравномерно распределено в барабане.
• Перераспределите белье в барабане.
Вода на полу:
Использовано слишком много моющего средства или сред‐
ство неправильного типа (вызывающее избыточное пеноо‐
бразование).
• Уменьшите количество моющего средства или используйте
моющее средство другого типа.
Проверьте, нет ли утечек в соединительных деталях налив‐
ного шланга. Утечка воды из шланга не всегда заметна ви‐
зуально; поэтому проверьте, не мокрый ли он.
• Проверьте подсоединение наливного шланга.
Поврежден сливной или наливной шланг.
• Замените его новым.
После выполнения чистки фильтра его крышка не установле‐
на на место, или сам фильтр не закручен должным образом.
• Вставьте заглушку в шланг аварийного слива или полно‐
стью ввинтите фильтр.
24 electrolux
Неисправность
Возможная причина/Способ устранения
Неудовлетворительные ре‐
зультаты стирки:
Слишком мало моющего средства или неподходящее мою‐
щее средство.
• Увеличьте количество моющего средства или используйте
моющее средство другого типа.
Стойкие пятна не были обработаны перед стиркой.
• Используйте имеющиеся в продаже средства для выведе‐
ния стойких пятен.
Задана неподходящая температура.
• Проверьте, правильно ли задана температура.
Слишком большая загрузка белья.
• Следует уменьшить количество загружаемого белья.
Дверца не открывается:
Выполнение программы не закончено.
• Дождитесь завершения цикла стирки.
Не сработала система разблокировки дверцы.
• Дождитесь, чтобы погас символ
.
Вода в барабане.
• Выберите программу слива или отжима, чтобы слить воду.
Машина вибрирует или шу‐
мит:
Не удалены транспортировочные болты и элементы упаков‐
ки.
• Проверьте правильность установки прибора.
Не отрегулирована высота ножек
• Проверьте правильность выравнивания прибора.
Белье неравномерно распределено в барабане.
• Перераспределите белье в барабане.
Возможно, в барабане слишком мало белья.
• Загрузите больше белья.
Отжим начинается с опозда‐
нием или не выполняется:
Сработало электронное устройство контроля дисбаланса изза неравномерного распределения белья в барабане. Белье
будет перераспределено равномерно за счет изменения на‐
правления вращения барабана. Это может происходить не‐
сколько раз до тех пор, пока дисбаланс не исчезнет и не ус‐
тановится нормальный отжим. Если по истечении 10 минут
белье в барабане не распределилось равномерно, отжим вы‐
полняться не будет. В этом случае переложите белье вручную
и задайте программу отжима.
• Перераспределите белье в барабане.
Недостаточная загрузка.
• Добавьте белье, перераспределите его в барабане вруч‐
ную, а затем выберите программу отжима.
Машина издает необычный
шум:
Машина оборудована двигателем, издающим необычный
шум по сравнению с двигателями других типов. Новый дви‐
гатель обеспечивает плавный пуск и более равномерное рас‐
пределение белья в барабане при отжиме, а также большую
устойчивость машины.
В машине не видна вода:
Машины, разработанные с использованием современных
технологий, работают очень экономично и потребляют мало
воды без снижения качества стирки.
Если определить или устранить причину
неисправности самостоятельно не уда‐
лось, обращайтесь в наш сервисный
центр. Перед тем, как звонить туда, за‐
пишите для себя модель, серийный но‐
мер и дату приобретения машины: эти
сведения потребуются специалистам
сервисного центра.
Mo
Prodd. ...
. No ... ...
. ...
...
..
Se
r. No
. ...
...
...
electrolux 25
Mod. ... ... ...
Prod. No. ... ... ...
Ser. No. ... ... ...
Технические данные
Габариты
Ширина
Высота
Глубина
60 см
85 см
44 см
Электрическое подключение
Напряжение - Общая мощ‐
ность - Предохранитель
Информация по электрическому подключению представлена
на табличке технических данных, расположенной на внут‐
ренней стороне дверцы прибора.
Давление в водопроводной
системе
Минимум
Максимум
0,05 МПа
0,8 МПа
Максимальная загрузка
Хлопок
6 кг
Скорость отжима
Максимум
1200 об/мин
Показатели потребления
Программа
Потребление энер‐
гии (кВтч)
Потребление воды
(л)
2.1
62
Хлопок 60°
1.3
59
Хлопок ЭКО 60° 1)
1.02
52
Хлопок 40°
0.75
59
Синтетика 40°
0.5
45
Деликатные ткани
40°
0.55
55
Шерсть/Ручная стир‐
ка 30°
0.3
50
Белый хлопок 90°
Продолжительность
программы (мин)
Продолжительность
программ высвечи‐
вается на дисплее на
панели управления.
1) Хлопок Эко" при 60°C и загрузке 6 кг является эталонной программой для расчета данных,
указанных на табличке энергопотребления, в соответствии со стандартом EEC 92/75.
Приведенные в данной таблице данные по расходу являются только ориенти‐
ровочными, так как они могут изменяться в зависимости от количества и типа
белья, температуры водопроводной воды и температуры окружающей среды.
26 electrolux
Установка
Распаковка
Все транспортировочные болты и эле‐
менты упаковки должны быть сняты пе‐
ред началом эксплуатации прибора.
Рекомендуется сохранить все транспор‐
тировочные приспособления для того,
чтобы их можно было снова использо‐
вать в случае новой транспортировки
машины.
1. После снятия всей упаковки аккурат‐
но положите машину на заднюю па‐
нель, чтобы вынуть полистироловую
прокладку из ее основания.
3. Вывинтите три болта.
2. Отсоедините шнур питания и сливной
шланг от разъемов на задней панели
прибора.
4. Выньте соответствующие пластмас‐
совые шайбы.
electrolux 27
мощью спиртового уровня. Необходи‐
мые регулировки можно выполнять с по‐
мощью гаечного ключа. Тщательное вы‐
равнивание предотвращает вибрацию,
шум и перемещение машины во время
работы.
ПРЕДУПРЕЖДЕНИЕ! Никогда не
подкладывайте картон, куски дерева
или подобные материалы для
компенсации неровностей пола.
5. Вставьте в маленькое верхнее и в
два большие отверстия соответ‐
ствующие пластиковые заглушки, на‐
ходящиеся в одном пакете с руковод‐
ством по эксплуатации.
Подсоединение к водопроводу
Наливной шланг входит в комплект по‐
ставки и находится внутри барабана. Не
применяйте для подсоединения к водо‐
проводу ранее использовавшиеся шлан‐
ги.
ВАЖНО! Данный прибор следует под‐
соединять к вентилю подачи холодной
воды.
Размещение
Установите машину на ровный твердый
пол. Убедитесь, что ковры, дорожки и
т.д. не препятствуют циркуляции воздуха
вокруг машины. Убедитесь, что машина
не касается стен или других кухонных
приборов. Выровняйте машину, подни‐
мая или опуская ножки. Ножки могут ре‐
гулироваться с трудом, т.к. на них уста‐
новлены самозатягивающиеся гайки, од‐
нако Вы ДОЛЖНЫ отрегулировать их
высоту так, чтобы машина стояла ровно
и устойчиво. При необходимости про‐
верьте точность выравнивания с по‐
1. Откройте дверцу машины и достань‐
те наливной шланг.
2. Подсоедините угловой патрубок
шланга к машине. Не направляйте
наливной вертикально вниз. Развер‐
ните шланг влево или вправо в зави‐
симости от расположения водопро‐
водного крана относительно маши‐
ны.
28 electrolux
35°
45°
предупреждает появление красного сек‐
тора в окошке "A" . В этом случае закрой‐
те водопроводный кран и обратитесь в
ближайший авторизованный сервисный
центр за новым шлангом.
3. Отрегулируйте положение шланга,
ослабив зажимную гайку. Отрегули‐
ровав положение шланга, не забудь‐
те плотно затянуть зажимную гайку
во избежание утечек.
4. Присоедините наливной шланг к во‐
допроводному крану с резьбой 3/4.
Всегда используйте шланг, поста‐
вляемый вместе с прибором.
Наливной шланг не подлежит удлине‐
нию. Если он слишком короткий, а вы не
хотите перемещать водопроводный
кран, придется купить новый, более
длинный шланг, специально предназна‐
ченный для данной цели.
Устройство для защиты от протечек
воды
Наливной шланг снабжен устройством
прекращения подачи воды при протеч‐
ках, которые могут возникнуть в резуль‐
тате естественного износа шланга. О
возникновении такой неисправности
A
Слив воды
Конец сливного шланга можно устанав‐
ливать тремя способами.
• Подвесив над краем раковины с по‐
мощью пластмассовой направляю‐
щей, входящей в комплект поставки
машины. В этом случае удостоверь‐
тесь, что шланг не соскочит во время
слива воды. Для этого шланг можно
привязать к крану куском бечевки или
прикрепить к стене.
• Подсоединив к патрубку сливной тру‐
бы раковины. Этот патрубок должен
находиться над сифоном раковины с
тем, чтобы высота места сгиба шланга
от пола составляла не менее 60 см.
• Подсоединив непосредственно к слив‐
ной трубе на высоте не менее 60 см,
но не более 90 см. Конец сливного
electrolux 29
шланга всегда должен вентилировать‐
ся, т.е. внутренний диаметр сливной
трубы должен быть шире внешнего
диаметра сливного шланга. Сливной
шланг не должен иметь перегибов.
Максимальная длина сливного шланга не должна быть более 4 метров. Дополни‐
тельный сливной шланг и соединительный элемент можно приобрести в автори‐
зованном сервисном центре.
Подключение к электросети
Информация по электрическому под‐
ключению представлена на табличке
технических данных, расположенной на
внутренней стороне дверцы машины.
Убедитесь, что электрическая сеть у Вас
дома в состоянии выдержать макси‐
мальную мощность, потребляемую ма‐
шиной, при этом следует учесть и другие
эксплуатируемые электроприборы.
Включайте машину в заземленную
розетку.
травмы, причиненные
несоблюдением вышеприведенных
указаний по безопасности.
После установки машины должен
иметься свободный доступ к
сетевому шнуру.
В случае необходимости замены
сетевого шнура она должна быть
выполнена авторизованным
сервисным центром.
Изготовитель не несет
ответственности за ущерб или
Охрана окружающей среды
Символ
на изделии или на его
упаковке указывает, что оно не подлежит
утилизации в качестве бытовых отходов.
Вместо этого его следует сдать в
соответствующий пункт приемки
электронного и электрооборудования
для последующей утилизации.
Соблюдая правила утилизации изделия,
Вы поможете предотвратить
причинение окружающей среде и
здоровью людей потенциального
ущерба, который возможен в противном
случае, вследствие неподобающего
обращения с подобными отходами. За
более подробной информацией об
утилизации этого изделия просьба
обращаться к местным властям, в
службу по вывозу и утилизации отходов
или в магазин, в котором Вы приобрели
изделие.
Упаковочные материалы
Материалы, помеченные символом
,
пригодны для повторной переработки.
>PE<=полиэтилен
30 electrolux
>PS<=полистирол
>PP<=полипропилен
Это означает, что они могут быть под‐
вергнуты вторичной переработке при ус‐
ловии, что при их утилизации они будут
помещены в специальные контейнеры
для сбора таких отходов.
Экологические рекомендации
Для экономии воды, энергии и с целью
бережного отношения к окружающей
среде придерживайтесь следующих ре‐
комендаций:
• Белье обычной степени загрязненно‐
сти можно стирать без предваритель‐
ной стирки для экономии моющих
средств, воды и времени (это означает
и меньшее загрязнение окружающей
среды!).
• Наиболее экономично машина рабо‐
тает при полной загрузке.
• При должной обработке пятна и не‐
большие загрязнения могут быть уда‐
лены перед стиркой; тогда белье мож‐
но стирать при более низкой темпера‐
туре.
• Отмеряйте моющее средство в зави‐
симости от жесткости воды, степени
загрязненности и количества стирае‐
мого белья.
electrolux 31
www.electrolux.com
www.electrolux.ru
132948250-00-452009
