Большую часть жизни прожила, не ведая, что такое газовая колонка. На практике, имею в виду. Но вот настал тот миг, когда семь месяцев назад я поселилась в многоквартирном доме, оснащенном подобными аппаратами. Больше того, пришлось покупать колонку в свою квартиру. Вот тогда возникла необходимость поинтересоваться, что это за зверь и с чем его едят.
Порывшись в интернете и полазив по магазинам, пришла к выводу, что принцип работы основной массы атмосферных газовых колонок (т.е. тех, которые устанавливаются при наличии дымохода) одинаков, вне зависимости от производителя. Основные отличия заключаются в мощности агрегата, качестве теплообменника (как основной детали) и типе розжига. Все это отражается на цене, естественно.
В конце концов, взвесив все вышеизложенные факторы, и сверившись с финансовым положением, приобрела газовую колонку Termaxi JSD 20-W. Не единожды наталкивалась на положительные отзывы о ней. Теперь могу поделиться личными впечатлениями.
Этот водонагревательный аппарат приобрела в интернет-магазине по цене 2500,00 гривен.
колонка
Его габариты 600х345х175. Смотрится он очень аккуратно и с точки зрения эстетики внешний вид кухни нисколько не страдает.
колонка
Меньше чем за час мастер установил и подключил колонку.
Технические характеристики Termaxi JSD 20-W. Данный аппарат имеет номинальную тепловую мощность 20 кВт и позволяет нагревать 10 литров воды в минуту. Согласно некоторым интернет-источникам, подобный показатель дает нам возможность пользоваться водой в кухне и ванной одновременно. В реальности все иначе. Я, конечно, могу открыть два крана, и вода будет течь в двух местах, но очень плохо. Посуду толком при этом не помыть, да и душ не принять, к примеру. Кроме того, из душа идет вода слишком высокой температуры. Эта проблема у нас пока не решена.
Тип розжига – автоматический. Т.е. колонка работает от двух батареек и зажигается только при включении воды. Отсек для батареек расположен на нижней панели аппарата.
колонка
Купила две батарейки LR20, и ни разу их еще не меняла.

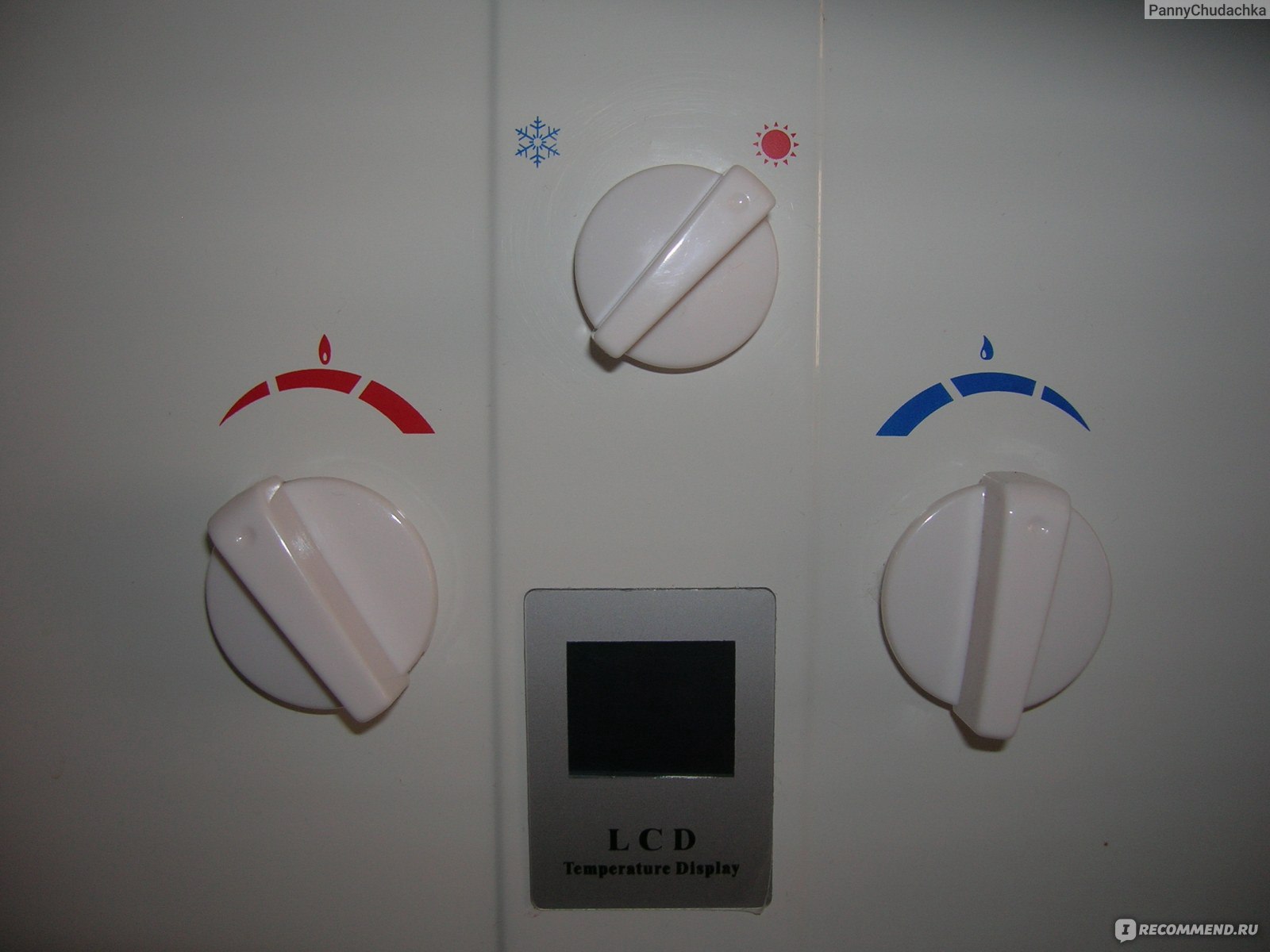

На передней панели расположены:
— ручки, регулирующие подачу газа и воды,
— переключатель «Зима-лето», позволяющий экономить газ в теплый сезон,
— дисплей с указанием температуры подающейся воды и уровня заряда батареек.
колонка
Колонка оснащена датчиком тяги и датчиком температуры воды, один их которых контролирует наличие тяги в дымоходе, а другой предотвращает перегрев воды в колонке.

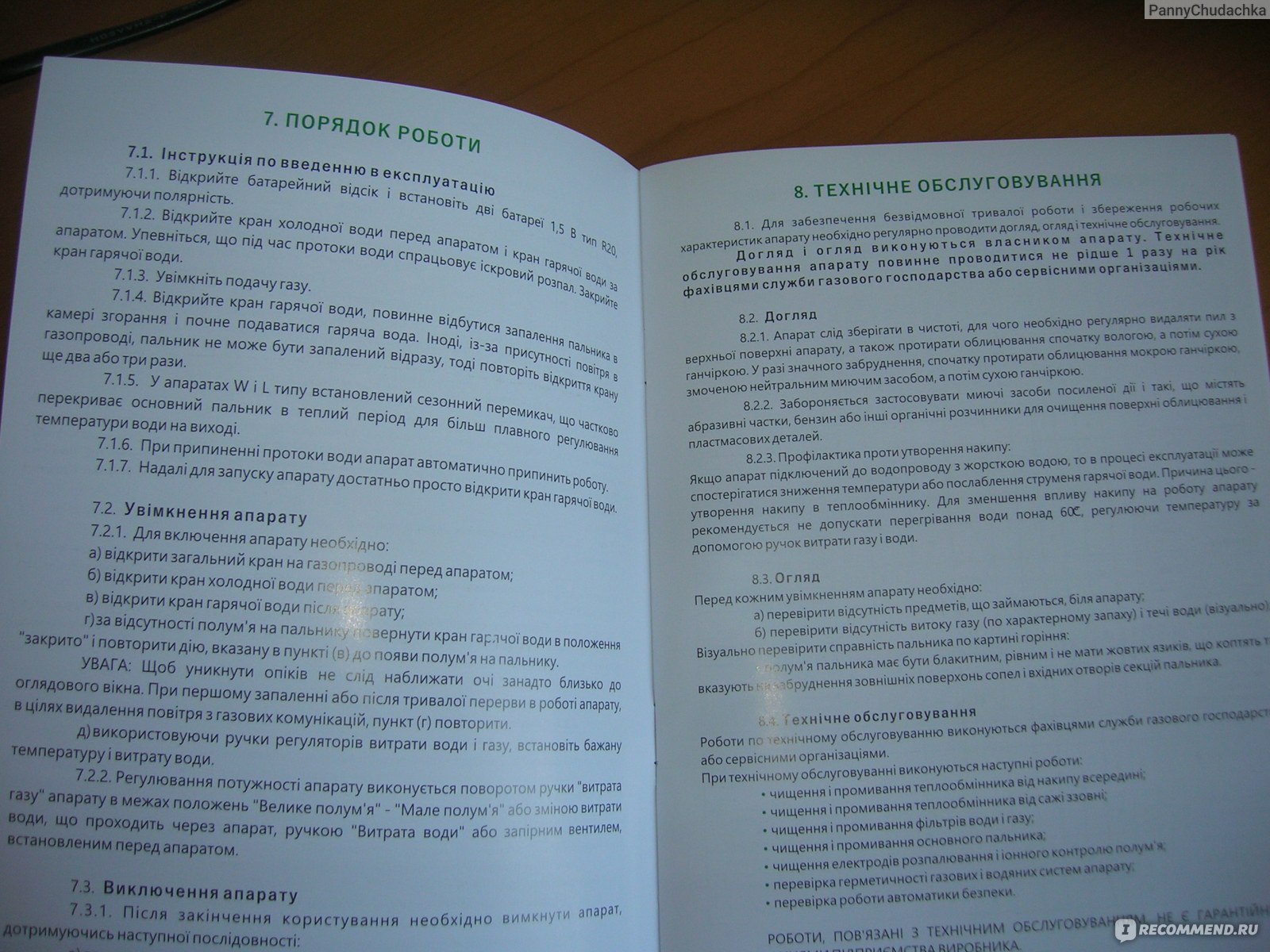

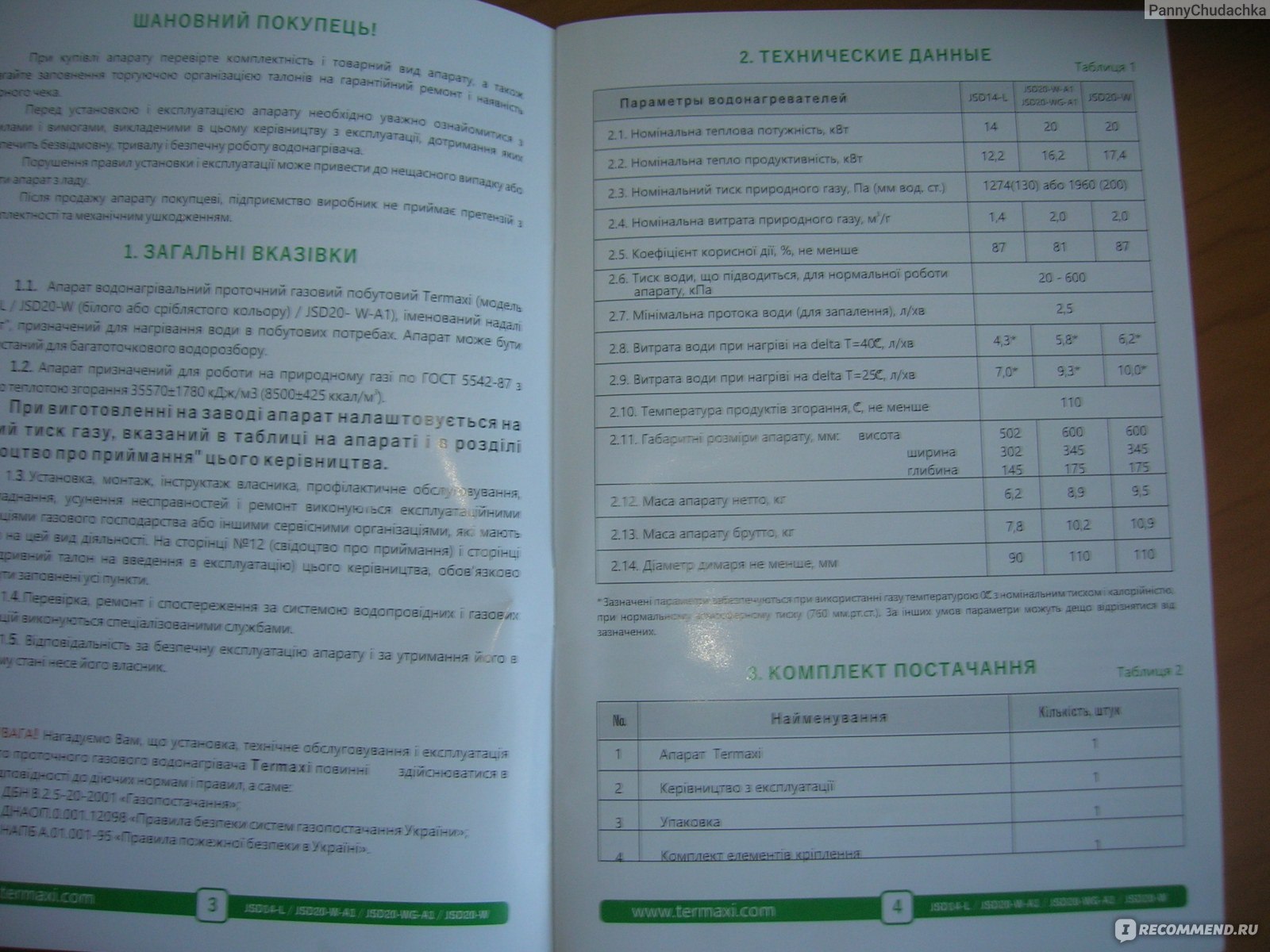

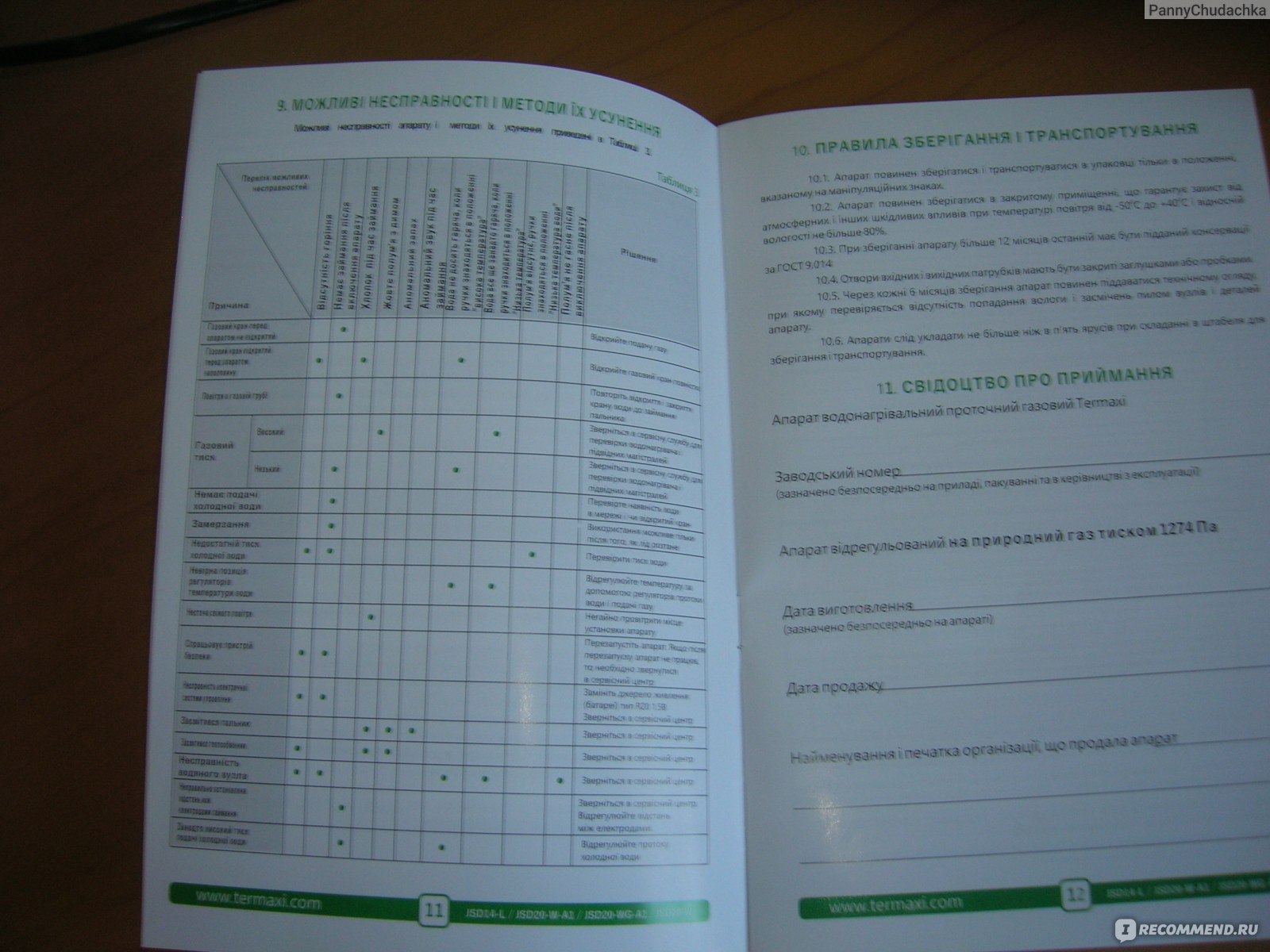

В комплекте с газовой колонкой Termaxi JSD 20-W идет незатейливое руководство по эксплуатации.
инструкция
инструкция
инструкция
инструкция
инструкция
В общем и целом, колонкой я довольна. Надеюсь на наше с ней доброе сотрудничество и разрешение проблемных нюансов в мою пользу.
Большую часть жизни прожила, не ведая, что такое газовая колонка. На практике, имею в виду. Но вот настал тот миг, когда семь месяцев назад я поселилась в многоквартирном доме, оснащенном подобными аппаратами. Больше того, пришлось покупать колонку в свою квартиру. Вот тогда возникла необходимость поинтересоваться, что это за зверь и с чем его едят.
Порывшись в интернете и полазив по магазинам, пришла к выводу, что принцип работы основной массы атмосферных газовых колонок (т.е. тех, которые устанавливаются при наличии дымохода) одинаков, вне зависимости от производителя. Основные отличия заключаются в мощности агрегата, качестве теплообменника (как основной детали) и типе розжига. Все это отражается на цене, естественно.
В конце концов, взвесив все вышеизложенные факторы, и сверившись с финансовым положением, приобрела газовую колонку Termaxi JSD 20-W. Не единожды наталкивалась на положительные отзывы о ней. Теперь могу поделиться личными впечатлениями.
Этот водонагревательный аппарат приобрела в интернет-магазине по цене 2500,00 гривен.
колонка
Его габариты 600х345х175. Смотрится он очень аккуратно и с точки зрения эстетики внешний вид кухни нисколько не страдает.
колонка
Меньше чем за час мастер установил и подключил колонку.
Технические характеристики Termaxi JSD 20-W. Данный аппарат имеет номинальную тепловую мощность 20 кВт и позволяет нагревать 10 литров воды в минуту. Согласно некоторым интернет-источникам, подобный показатель дает нам возможность пользоваться водой в кухне и ванной одновременно. В реальности все иначе. Я, конечно, могу открыть два крана, и вода будет течь в двух местах, но очень плохо. Посуду толком при этом не помыть, да и душ не принять, к примеру. Кроме того, из душа идет вода слишком высокой температуры. Эта проблема у нас пока не решена.
Тип розжига – автоматический. Т.е. колонка работает от двух батареек и зажигается только при включении воды. Отсек для батареек расположен на нижней панели аппарата.
колонка
Купила две батарейки LR20, и ни разу их еще не меняла.
На передней панели расположены:
— ручки, регулирующие подачу газа и воды,
— переключатель «Зима-лето», позволяющий экономить газ в теплый сезон,
— дисплей с указанием температуры подающейся воды и уровня заряда батареек.
колонка
Колонка оснащена датчиком тяги и датчиком температуры воды, один их которых контролирует наличие тяги в дымоходе, а другой предотвращает перегрев воды в колонке.
В комплекте с газовой колонкой Termaxi JSD 20-W идет незатейливое руководство по эксплуатации.
инструкция
инструкция
инструкция
инструкция
инструкция
В общем и целом, колонкой я довольна. Надеюсь на наше с ней доброе сотрудничество и разрешение проблемных нюансов в мою пользу.
- Включение прибора
- Как осуществляется регулировка температуры
- Отключение аппарата
- Требования к помещению
- Обслуживание устройства
- Возможные поломки и способы их устранения
Включение прибора
Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.
В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.
Если загорание горелки происходит, нужно повернуть рычаг регулировки водяного напора (расположена справа) вправо, это даст возможность включить устройство Vektor JSD 20, когда понизилось давление жидкости в системе.
Как осуществляется регулировка температуры
Для того, чтобы получить большой напор горячей воды, нужно правую рукоятку выкрутить максимально вправо, а левой рукояткой, которая регулирует подачу газа, подстроить нужную температуру.
Однако, если из вашего крана течет жесткая вода, не рекомендуется задавать сильно высокую температуру нагрева, она должна быть такой, чтобы на смесителе не требовалось разбавлять ее. Диапазон нагрева 45-55 градусов.
В противном случае это приведет к неисправности устройства и образованию на стенках теплообменника налета, который будет препятствовать нормальному нагреву и протоку жидкости. Чистку теплообменника, если у вас в водопроводе жесткая вода, необходимо проводить каждые 6 месяцев.
Отключение аппарата
Рекомендуется отключать прибор на ночь и если вы не планируете пользоваться им длительный промежуток времени.
Сделайте это следующим образом:
- Закрыть кран горячей воды.
- Перекрыть запорный газовый вентиль.
- Перекрыть подачу воды к газовому устройству.
Рекомендации по отключению, если в водопроводе жесткая вода:
- Открыть на смесителе горячую воду.
- Повернуть рычаг регулировки газа вправо до упора (находится слева).
- Подождать, пока начнет течь холодная вода.
- Перекрыть подачу газа и воды к устройству.
Требования к помещению
Устанавливаются только в нежилых помещениях, например, кухня. В инструкции к газовой колонке Вектор JSD20 W написано о категорическом запрете устанавливать в подвальных помещениях. Помещение должно быть отапливаемое. Не допускать понижения температуры ниже 5 градусов тепла. Если есть вероятность снижения температуры, слейте воду из системы.
Предъявляются следующие требования к помещению: высота потолка от 2,2 метра, объем комнаты от 8 метров кубических, обязательно наличие открывающегося окна и двери.
Обслуживание устройства
Для четкой и безотказной работы газовой колонки необходимо своевременно проводить определенные действия. К ним относится визуальный осмотр, техническое обслуживание.
Дабы избежать возникновения пожароопасных ситуаций следите за состоянием запальной группы и основной горелки, своевременно прочищайте их от накопившегося нагара, следите за тем, чтобы просветы в теплообменнике не засорялись сажей.
Сам корпус необходимо очищать от пыли, используя мыльный раствор. Категорически запрещается класть что- либо на устройство, или завешивать его.
Техническое обслуживание необходимо проводить один раз в году, оно включает в себя:
- Очистку горелки.
- Прочистку или замену фильтров, водяного и газового.
- Очистку теплообменника.
- Также нуждаются в замене и прокладки.
- Выполнение смазки всех подвижных элементов.
- Проверка исправности контроллера тяги и водяного датчика.
Перед каждым включением нужно проверить:
- В помещении не должно быть запаха газа, если произошла утечка, немедленно откройте окно для проветривания, и вызовите службу газа.
- Исправность дымоходной системы.
Возможные поломки и способы их устранения
Далее попробуем разобраться, как можно произвести ремонт своими руками. Ниже будет приведен тип неисправности и возможный способ ее решения. Перед тем, как приступить к каким либо ремонтным работам, нужно отключить все коммуникации, для этого перекройте газовый и водяной вентили.
Если колонка не зажигается, когда есть искровой разряд, то причиной могут быть:
- Перекрыта подача газа. Откройте вентиль.
- Недостаточный напор воды в системе. Следует обратиться в коммунальные службы с заявкой о маленьком напоре. Если это проблема постоянная, нужно перед устройством установить насос, который сможет создавать требуемый поток.
- Низкий напор воды на выходе при достаточном на входе в устройство. Может быть засорен водяной фильтр на входе в устройство, нужно прочистить его. Также еще одной причиной может быть накипь в теплообменнике.
Водяной узел газовой колонки Тут нужно проделать более серьезную работу, необходимо снять его и прочистить при помощи специальных средств, в состав которых входят кислоты, способные разрушать налет. Также можно приготовить раствор самостоятельно при помощи лимонной или уксусной кислоты.
Если искровой разряд отсутствует:
- Реле, регулирующее напор воды, установлено на самое маленькое значение. Переведите его в максимальное положение.
- Возможно, сели или испортились батарейки. Откройте отсек, где они хранятся, посмотрите, возможно они потекли, в этом случае потребуется прочистить все от окисления и приобрести новые батарейки.
После того, как колонка проработала какое-то время, она отключается:
- Может происходит срабатывание датчика тяги по причине отсутствия тяги. Проверить это можно, используя обычную горящую спичку, поднеся ее к дымоходу, если тяга хорошая, огонь будет отклоняться или потухнет. Если этого не происходит, прочистите ее сами или обратитесь за помощью в специальную службу.
Датчик тяги газовой колонки - Негерметичны соединения в месте стыка газоотводящей трубки. Необходимо проверить герметичность и уплотнить термостойким уплотнительным материалом.
- Произошло срабатывание датчика контроля нагрева воды. Уменьшите температуру нагрева при помощи левого реле.
Низкая температура нагрева жидкости при том, что расход газа установлен на максимум:
- Отложение нагара на стенках теплообменника, или большое количество накипи внутри его самого. Очистите внешнюю поверхность, для этого понадобится снять его, поместить в горячий мыльный раствор на 20-30 минут, затем прочистить остатки грязи щеткой. Просушить и установить на прежнее место.
Для того чтобы прочистить внутреннюю часть, потребуется также снять его, поставить на небольшой огонь емкость, заполненную наполовину водой, погрузить его туда и влить очистительный кислотный раствор. Оставить на огне на час, затем промыть под проточной водой и установить на прежнее место.
- Недостаточное давление газа. Обратиться в службу газа.
Колонка работает какое-то время, затем постепенно огонь гаснет. Причиной служит вышедшая из строя или засоренная мембрана. Для этого придется разобрать водогазовый узел, извлечь мембрану и заменить ее на новую. Более надежной считается мембрана, выполненная из силикона.
Если изменился цвет пламени основной горелки на желтый и оно стало слабым. Это происходит по причине скопления пыли и сажи внутри горелки. Естественно, решение может быть только одно — это чистка.
Для этого придется снять ее, при помощи щетки удалите пыль с поверхности и коллектора, смоченной в мыльном растворе губкой протрите сопла и коллектор. Также при помощи щетки и воды промойте внутренние каналы и секции. Просушите все и установите на прежнее место.
Газовый проточный водонагреватель TERMAXI JSD 20W-A1 белый
Атмосферный проточный газовый водонагреватель Termaxi JSD 20W-A1 – новая модель в линейке ТМ Termaxi. Ее производительность подобрана с учетом потребностей среднестатистической семьи, состоящей из 3-4 человек. Termaxi JSD 20W подает 9.3 л горячей воды в минуту при нагреве на 25°С от входящей температуры. Этого объема достаточно для того, чтобы можно было мыть посуду, когда в ванной комнате включен душ. Данная модель предназначена для установки в домах и квартирах, имеющих дымоходный канал для отвода продуктов сгорания газа, оснащена системой электророзжига и информационным ЖК дисплеем.
Функциональные особенности газовой колонки Termaxi JSD 20W-A1:
- Безопасность
В газовой колонке Termaxi применяется электрическое устройство двойного воспламенения, управляемое водой, и ионный контроль пламени, которые делают эксплуатацию водонагревателя лёгкой и удобной;
- Информативность
На передней панели газовой колонки расположен жидкокристаллический дисплей (ЖК), который отображает индикацию заряда батареек и температуру воды на выходе. Это очень удобно для подбора пользователем оптимальной температуры для своих нужд;
- Экономия
Использование усовершенствованного газового блока с переключателем «Зима/Лето» сокращает расход газа до 25% в летний период, когда температура входящей воды выше, чем в зимний, и требуется меньшее количество энергии для нагрева воды до комфортных условий;
- Работа при низком давлении
Газовая колонка Termaxi работает при давлении воды в системе ниже 0,25 атмосфер, что позволяет устанавливать её на верхних этажах домов, а также в домах с низким давлением в трубопроводе;
- Защита от погасания пламени
Ионный контроль пламени автоматически отключает подачу газа при погасании пламени горелки, что полностью исключает его утечку;
- Защита от замерзания
Газовая колонка Termaxi имеет кран для слива воды при возможном её замерзании в системе трубопровода;
- Защита от перегрева
Устройство защиты автоматически отключает подачу газа при включении газовой колонки без протока воды;
- Защита от сверхдавления
Предохранительный клапан автоматически уменьшает давление воды при превышении значения в 1Мпа для предотвращения повреждений;
- Защита по тяге
При отсутствии тяги в дымоходе устройство защиты автоматически отключает подачу газа.
Специальная блочная конструкция с фиксацией всех соединений обеспечивает удобство обслуживания газовой колонки, а все составляющие механизмы легкодоступны и быстро разбираемы.
Надёжность и долговечность газовой колонки Termaxi достигается за счёт использования качественных комплектующих:
- Теплообменник изготовлен из меди и покрыт антикоррозионным свинцово-оловянным сплавом;
- Редуктор – один из самых важных конструктивных элементов газовой колонки – выполнен из бронзы, устойчив к коррозии и оснащён долговечной мембраной;
- Газовая часть газоводоблока изготовлена из алюминия.
Проточный газовый водонагреватель Termaxi JSD 20W-A1 адаптирован для эксплуатации на территории Украины и имеет полный пакет разрешительных документов.
Характеристики
| Мощность | 20 кВт |
| Тип розжига | От батареек (электронный) |
| Максимальная температура | 65 °C |
| Расход газа | 2 куб. м/ч |
| Производительность | 9.3 л/мин |
| Материал корпуса | Сталь |
| Система безопасности | Защита от избытка давления |
| Защита от недостатка воды | |
| Защита от перегрева | |
| Защита от утечки газа | |
| Особенности | |
| ЖК дисплей | |
| Ионный контроль пламени | |
| Теплообменник из меди | |
| Комплектация | |
| Газовый проточный водонагреватель | |
| Инструкция | |
| Габариты (ВхШхГ) | 60х34.5х17.5 см |
| Отвод газов | Дымоходный (атмосферный) |
| Габариты упаковки (ВхШхГ) | 71.5x40x24 см |
| Вес | 9.2 кг |
| Вес в упаковке | 10.5 кг |
| Цвет | Белый |
| Кам. сгорания | Открытая |
| Страна-производитель товара | Китай |
| Страна регистрации бренда | Украина |
| Гарантия | 36 месяцев официальной гарантии от производителя |
