Зарегистрировано в Минюсте России 30 декабря 2020 г. N 61949

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ЭКОЛОГИЧЕСКОМУ, ТЕХНОЛОГИЧЕСКОМУ И АТОМНОМУ НАДЗОРУ

ПРИКАЗ
от 10 декабря 2020 г. N 515

ОБ УТВЕРЖДЕНИИ ФЕДЕРАЛЬНЫХ НОРМ И ПРАВИЛ В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ «ИНСТРУКЦИЯ ПО ПРОГНОЗУ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ И МОНИТОРИНГУ МАССИВА ГОРНЫХ ПОРОД ПРИ ОТРАБОТКЕ УГОЛЬНЫХ МЕСТОРОЖДЕНИЙ»

В соответствии с подпунктом 5.2.2.16(1) пункта 5 Положения о Федеральной службе по экологическому, технологическому и атомному надзору, утвержденного постановлением Правительства Российской Федерации от 30 июля 2004 г. N 401 (Собрание законодательства Российской Федерации, 2004, N 32, ст. 3348; 2020, N 27, ст. 4248), приказываю:

1. Утвердить прилагаемые Федеральные нормы и правила в области промышленной безопасности «Инструкция по прогнозу динамических явлений и мониторингу массива горных пород при отработке угольных месторождений».

2. Настоящий приказ вступает в силу с 1 января 2021 г. и действует до 1 января 2027 г.

Руководитель
А.В. АЛЕШИН

УТВЕРЖДЕНЫ
приказом Федеральной службы
по экологическому, технологическому
и атомному надзору
от 10 декабря 2020 г. N 515

ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ «ИНСТРУКЦИЯ ПО ПРОГНОЗУ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ И МОНИТОРИНГУ МАССИВА ГОРНЫХ ПОРОД ПРИ ОТРАБОТКЕ УГОЛЬНЫХ МЕСТОРОЖДЕНИЙ»

I. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1. Настоящие Федеральные нормы и правила в области промышленной безопасности «Инструкция по прогнозу динамических явлений и мониторингу массива горных пород при отработке угольных месторождений» (далее — Инструкция) разработаны в соответствии с требованиями Федерального закона от 21 июля 1997 г. N 116-ФЗ «О промышленной безопасности опасных производственных объектов» (Собрание законодательства Российской Федерации, 1997, N 30, ст. 3588; 2018, N 31, ст. 4860).

2. Инструкция распространяется на организации, осуществляющие добычу угля (горючих сланцев) подземным способом (далее — угледобывающие организации), и обязательна для руководителей и работников организаций и их обособленных подразделений, занимающихся проектированием, строительством и эксплуатацией, консервацией (ликвидацией) опасных производственных объектов угольной промышленности, на которых ведутся подземные горные работы (далее — шахта), конструированием, изготовлением, монтажом, эксплуатацией и ремонтом технических устройств, надзорных контролирующих органов, профессиональных аварийно-спасательных служб или профессиональных аварийно-спасательных формирований (далее — ПАСС (Ф)), а также для работников иных организаций, деятельность которых связана с посещением шахт.

3. Положения Инструкции распространяются на деятельность, направленную на предотвращение следующих динамических явлений (далее — ДЯ) в шахтах:

горные удары;

внезапные выбросы угля (породы) и газа;

внезапные выдавливания угля;

внезапные динамические разрушения пород почвы.

4. Признаки ДЯ и события, предшествующие ДЯ, приведены в главе II Инструкции. Виды произошедших ДЯ определяются по совокупности признаков ДЯ.

5. До возникновения ДЯ могут происходить одно или несколько событий, приведенных в пунктах 32 — 36 главы II Инструкции.

6. Инструкция содержит требования к порядку:

проведения на шахтах прогноза горных ударов, внезапных выбросов угля (породы) и газа, внезапных выдавливаний угля, внезапных динамических разрушений пород почвы;

применения мер по предотвращению ДЯ;

контроля эффективности применения мер по предотвращению ДЯ;

проведения мониторинга массива горных пород при отработке угольных пластов, опасных по внезапным выбросам угля (породы) и газа, и угольных пластов, опасных по горным ударам;

расследования и учета ДЯ.

7. Инструкция устанавливает следующие категории опасности по ДЯ:

для угольных пластов:

склонных к горным ударам;

угрожаемых по горным ударам;

опасных по горным ударам (далее — удароопасные угольные пласты);

склонных к внезапным выбросам угля и газа:

угрожаемых по внезапным выбросам угля и газа;

опасных по внезапным выбросам угля и газа (далее — выбросоопасные угольные пласты);

особо опасных по внезапным выбросам угля и газа (далее — особовыбросоопасные угольные пласты (участки угольных пластов);

склонных к динамическому разрушению пород почвы горных выработок: угрожаемых по динамическим разрушениям пород почвы горных выработок;

опасных по динамическим разрушениям пород почвы горных выработок;

склонных к внезапному выдавливанию угля:

угрожаемых по внезапному выдавливанию угля;

опасных по внезапному выдавливанию угля;

для горных пород:

склонных к горным ударам;

склонных к выбросам породы и газа.

8. Для участков угольных пластов, склонных к ДЯ, в зависимости от возможности проявления на них ДЯ устанавливаются две категории опасности: «опасно» и «неопасно».

К категории «опасно» относятся участки угольного пласта, на которых не исключена возможность проявления ДЯ.

К категории «неопасно» относятся участки угольного пласта, на которых методами проведения прогноза, приведенными в Инструкции, установлено, что на них исключена возможность проявления ДЯ.

9. Угольные пласты (горные породы), угрожаемые по горным ударам, относятся к категории «удароопасные угольные пласты (горные породы)», на которых в пределах данного шахтного поля:

выявлен участок категории «опасно» при проведении прогноза удароопасности;

произошел горный удар.

Угольные пласты (горные породы), угрожаемые по внезапным выбросам угля (породы) и газа, относятся к категории «выбросоопасные угольные пласты (породы)», на которых в пределах данного шахтного поля:

выявлена категория «опасно» при проведении прогноза выбросоопасности;

произошел внезапный выброс угля (породы) и газа.

К категории «особовыбросоопасные угольные пласты» относятся выбросоопасные угольные пласты (участки угольных пластов) в зонах:

активных по внезапным выбросам тектонических нарушений;

повышенного горного давления (далее — ПГД), осложненных геологическими нарушениями;

перехода забоями подготовительных выработок линий, образованных проекциями вертикальных плоскостей краевых частей целиков или остановленных очистных забоев.

10. При разработке проектной документации на строительство шахты должны учитываться результаты геодинамического районирования шахтного поля. Геодинамическое районирование участка недр проводится в соответствии с главой III Инструкции.

11. Инструкция устанавливает следующие виды прогноза ДЯ:

региональный;

прогноз перед вскрытием угольных пластов горными выработками (далее — прогноз перед вскрытием);

локальный;

текущий;

удароопасности и выбросоопасности пород.

12. Область применения, назначение, виды и методы прогноза ДЯ в шахтах приведены в приложении N 1 к Инструкции. Схема проведения прогноза внезапных выбросов угля (породы) и газа и схема проведения прогноза горных ударов приведены в приложении N 2 к Инструкции.

13. Региональный прогноз включает прогноз по данным, полученным при ведении геолого-разведочных работ, и прогноз по непрерывным сейсмоакустическим наблюдениям.

Региональный прогноз по данным, полученным при ведении геолого-разведочных работ, проводится для отнесения угольных пластов к категории «угрожаемых по ДЯ».

Региональный прогноз по непрерывным сейсмоакустическим наблюдениям проводится при отработке удароопасных угольных пластов для выявления на них зон активизации сейсмических процессов.

14. Прогноз перед вскрытием проводится при вскрытии горными выработками:

пластов угля, склонных к внезапным выбросам угля и газа и (или) горным ударам;

горных пород, склонных к внезапным выбросам породы и газа и (или) горным ударам.

Прогноз перед вскрытием проводится для разработки мер по безопасному ведению горных работ при вскрытии угольных пластов.

15. Локальный прогноз проводится на склонных к горным ударам и на угрожаемых по внезапным выбросам угля и газа угольных пластах для выявления на них участков категории «опасно».

16. Текущий прогноз проводится для обеспечения безопасности ведения горных работ в каждом цикле выемки угля.

Текущий прогноз удароопасности проводится на склонных к горным ударам угольных пластах в опасных зонах и на участках данных пластов, не отнесенных к опасным зонам, после выявления на них категории «опасно».

Текущий прогноз выбросоопасности проводится:

в опасных зонах на угрожаемых по внезапным выбросам угля и газа угольных пластах;

на участках угрожаемых угольных пластов, на которых установлены события, предшествующие ДЯ;

на опасных по внезапным выбросам угля и газа угольных пластах.

17. Прогноз выбросоопасности и удароопасности пород проводится при проведении горных выработок по породам, склонным к внезапным выбросам породы и газа или склонным к горным ударам.

При проведении горных выработок буровзрывным способом в режиме сотрясательного взрывания прогноз выбросоопасности угольных пластов и горных пород не проводится.

18. Запрещается ведение горных работ по проведению горных выработок и выемке угля на участках угольного пласта, для которых установлена категория «опасно».

19. Горные работы по проведению горных выработок и выемке угля на участках угольного пласта, для которых установлена категория «опасно», возобновляются после проведения мер по предотвращению ДЯ и контроля их эффективности.

20. При выборе метода прогноза ДЯ учитывается категория опасности угольного пласта и горных пород по ДЯ. На угрожаемых по ДЯ угольных пластах прогноз ДЯ допускается проводить методами проведения прогноза на опасных по ДЯ угольных пластах.

Для прогноза ДЯ допускается проводить два вида прогноза и более методами прогноза, приведенными в приложении N 1 к Инструкции. В случае, когда прогноз ДЯ проводится несколькими методами, участок угольного пласта относится к категории «опасно», если по результатам хотя бы одного из применяемых методов прогноза установлена категория «опасно».

Прогноз может не проводиться в случае выполнения мер по предотвращению ДЯ и контроля их эффективности.

21. На угольных пластах, склонных к ДЯ, должны выявляться участки угольного пласта, в границах которых, горные работы будут вестись в особо сложных условиях (далее — опасные зоны).

К опасным зонам относятся:

зоны на угольных пластах, склонных к горным ударам:

зоны ПГД;

зоны влияния геологических нарушений;

зоны расщепления угольного пласта;

зоны, в которых горные работы проводятся в направлении на выработанное пространство;

зоны, в которых горные работы проводятся в направлении на передовую выработку;

для шахт Воркутинского месторождения — очистные выработки и, оконтуривающие выемочный участок горные выработки, на участке протяженностью от монтажной камеры, равной шагу первой посадки труднообрушаемой основной кровли пласта;

участки отработки целиков;

зоны на угольных пластах, склонных к внезапным выбросам угля и газа:

участки в пределах незащищенной нижней части горизонта;

зоны влияния геологических нарушений;

зоны ПГД.

Опасные зоны наносятся на горную графическую документацию.

22. На шахтах, отрабатывающих угольные пласты, опасные по горным ударам и (или) опасные по внезапным выбросам, должен проводиться мониторинг массива горных пород геофизическими методами.

Мониторинг массива горных пород геофизическими методами проводится в соответствии с проектной документацией, утвержденной главным инженером.

23. Методы прогноза ДЯ, применяемые при ведении горных работ на шахте, меры по предотвращению ДЯ и методы контроля эффективности применения мер по предотвращению ДЯ включаются в документацию по ведению горных работ, разрабатываемую в угледобывающей организации.

24. Прогноз ДЯ и контроль эффективности применения мер по предотвращению ДЯ на шахтах, разрабатывающих угольные пласты, склонные к ДЯ, выполняются инженерно-техническими работниками (далее — ИТР) службы прогноза ДЯ.

25. Ежегодно, при подготовке документов для рассмотрения плана развития горных работ, распорядительным документом руководителя угледобывающей организации, угольные пласты и горные породы относятся к категориям по ДЯ, утверждаются опасные зоны, и определяется комплекс мер по прогнозу и предотвращению ДЯ на планируемый год.

Данный распорядительный документ в уведомительном порядке направляется в территориальный орган федерального государственного надзора в области промышленной безопасности, осуществляющий надзор на шахте, не позднее первого января планируемого года.

26. ДЯ подлежат расследованию и учету в соответствии с Порядком проведения технического расследования причин аварий, инцидентов и случаев утраты взрывчатых материалов промышленного назначения, утвержденным приказом Ростехнадзора от 08.12.2020 г. N 503 (зарегистрирован Министерством юстиции Российской Федерации 24.12.2020, регистрационный N 61765). Информация о происшедших горных ударах, внезапных выбросах наносится на горную графическую документацию.

События, предшествующие ДЯ, расследуются в течение двадцати четырех часов комиссией, возглавляемой главным инженером шахты, в соответствии с порядком, утвержденным техническим руководителем (главным инженером) угледобывающей организации.

II. ПРИЗНАКИ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ И СОБЫТИЯ, ПРЕДШЕСТВУЮЩИЕ ДИНАМИЧЕСКИМ ЯВЛЕНИЯМ

27. Признаками горного удара являются:

мгновенное разрушение целика или краевой части угольного пласта и вмещающих пород в забое или в целике;

резкий звук;

образование ударной воздушной волны в горной выработке и сейсмических волн в массиве горных пород;

отброс или выдавливание угля с преобладанием крупнообломочной фракции;,

образование щели между угольным пластом и породами кровли;

образование пыли;

разрушение (сдвиг) крепи горной выработки, машин, оборудования;

повышенное газовыделение на газоносных пластах.

28. Признаками внезапного выброса угля и газа являются:

быстропротекающее разрушение призабойной части угольного пласта;

отброс угля от забоя на расстояние, превышающее протяженность его размещения под углом естественного откоса;

образование в угольном пласте полости, ширина которой меньше ее глубины;

относительное газовыделение из разрушенного угля превысило его природную газоносность;

воздушный толчок и звуковые эффекты;

повреждение и (или) перемещение оборудования;

наличие угольной пыли на откосе выброшенного угля и крепи горной выработки.

29. Признаками внезапного выдавливания угля являются:

быстропротекающее смещение призабойной части угольного пласта в горную выработку;

образование полости, ширина которой больше глубины;

образование трещин между пластом и вмещающими породами;

крупнообломочная фракция разрушенного угля;

газовыделение меньше разности между природной и остаточной газоносностью разрушенного угля.

30. Признаками динамического разрушения пород почвы (прорывов газа из почвы горной выработки) являются:

разрушение с образованием разломов пород почвы горной выработки;

звуковой эффект, сотрясение массива;

интенсивное выделение газа из газоносных пластов при их надработке;

повреждение крепи горной выработки;

образование пыли.

31. Признаками внезапного выброса породы и газа являются:

быстропротекающее разрушение пород в призабойной части;

отброс в горную выработку горной породы, часть которой разрушена до размеров крупнозернистого песка (фракция 1,25 — 2,5 мм) и ее размещение под углом менее угла естественного откоса;

наличие в полости чешуеобразных пластин пород;

повышенное газовыделение.

СОБЫТИЯ, ПРЕДШЕСТВУЮЩИЕ ДИНАМИЧЕСКИМ ЯВЛЕНИЯМ

32. Горному удару предшествуют следующие события:

повышенное горное давление на крепь горной выработки;

удары, трески, толчки в массиве горных пород различной силы и частоты;

стреляние отслоившихся кусков угля (породы);

повышенный выход буровой мелочи и зажатие бурового инструмента.

33. Внезапному выбросу угля и газа предшествуют следующие события:

удары, трески в массиве горных пород;

выдавливание и высыпание угля из забоя, отслаивание кусков угля от забоя;

вынос буровой мелочи и газа при бурении;

выталкивание или втягивание бурового инструмента, его зажатие;

уменьшение прочности угля, изменение его структуры;

шелушение забоя.

34. Внезапному выдавливанию угольного пласта предшествуют следующие события:

повышенное давление на крепь;

повышенный выход буровой мелочи;

звуковые эффекты в массиве.

35. Динамическому разрушению пород почвы горных выработок предшествуют следующие события:

удары в породах почвы;

повышенное пучение почвы;

повышенное давление на крепь.

36. Внезапному выбросу породы и газа предшествуют следующие события:

повышенное дробление пород при ведении взрывных работ;

увеличение коэффициента использования шпуров.

III. ГЕОДИНАМИЧЕСКОЕ РАЙОНИРОВАНИЕ УЧАСТКА НЕДР

37. Геодинамическое районирование участка недр проводится в целях выявления блочной структуры массива горных пород, оценки его напряженного и динамического состояний, выявления активных геодинамических зон.

Геодинамическое районирование участка недр выполняется на основе:

анализа геологических, геофизических, геохимических и картографических материалов;

дешифрирования космических и аэрофотоснимков;

морфометрического анализа земной поверхности;

геодезических, геофизических и геохимических полевых инструментальных наблюдений.

В результате проведения геодинамического районирования участка недр:

определяется блочная структура массива горных пород участка недр и устанавливается динамика взаимодействия блоков;

выделяются потенциально геодинамические опасные зоны:

активные разломы, узлы пересечения активных разломов, активные локальные структуры, тектонически напряженные зоны;

выполняется математическое моделирование напряженно-деформированного состояния массива горных пород, определяются главные напряжения в массиве горных пород;

уточняются данные, полученные при проведении геолого-разведочных работ:

области несогласного залегания пород;

области скрытого остаточного рельефа;

локальные антиклинальные и синклинальные структуры;

области поднятия и опускания земной поверхности;

участки «перегибов» в пределах одного блока, образующиеся при неравномерном движении блока или из-за действия сжимающих или растягивающих напряжений;

выполняется картографирование результатов линеаментного и морфометрического анализа и инженерно-изыскательских работ;

выполняется оценка напряженного состояния массива горных пород и его динамика.

38. Выявленные техногенные геодинамические зоны наносятся на горную графическую и технологическую документацию.

Координаты границ геодинамических зон вносятся в каталог координат участка недр.

Границы геодинамических опасных зон увязываются с пунктами маркшейдерско-геодезической опорной сети.

Результаты геодинамического районирования используются при раскройке шахтного поля и разработке проектной документации.

IV. ПРОВЕДЕНИЕ РЕГИОНАЛЬНОГО ПРОГНОЗА ПО ДАННЫМ, ПОЛУЧЕННЫМ ПРИ ВЕДЕНИИ ГЕОЛОГО-РАЗВЕДОЧНЫХ РАБОТ

39. Региональный прогноз по данным, полученным при ведении геолого-разведочных работ, проводится для отнесения угольных пластов к категории «угрожаемые по ДЯ».

По данным, полученным при ведении геолого-разведочных работ, устанавливаются глубины, с которых угольные пласты относятся к категориям «угрожаемые по горным ударам» , м, «угрожаемые по внезапным выбросам угля и газа» , м, «угрожаемые по внезапным выдавливаниям угля» и «угрожаемые по динамическим разрушениям пород почвы» и глубины, с которых горные породы относятся к категории «склонные к горным ударам» и к категории «склонные к внезапным выбросам породы и газа».

Для отнесения угольных пластов к вышеуказанным категориям используются один или несколько методов, основанных на определении:

предела прочности угля на одноосное сжатие , МПа, и предела прочности пород на одноосное сжатие , МПа;

мощности угольного пласта , м, мощности угольных пачек , м, мощности прочных пород основной кровли , м, мощности пород легкообрушающейся кровли угольного пласта , мощности вынимаемого слоя угольного пласта , м, мощности пород почвы;

природной газоносности пласта сухой беззольной массы X, м3/т с.б.м.;

выхода летучих веществ , %;

толщины пластического слоя угля y, мм;

комплексного показателя степени метаморфизма угля M, у.е.

40. К категории «угрожаемые по ДЯ» относятся угольные пласты с глубины, на которой при ведении горных работ произошли события, предшествующие ДЯ, или с глубины, на которой на этих же пластах, отрабатываемых соседними шахтами, произошли ДЯ.

При достижении глубины ведения горных работ более или по результатам геолого-разведочных работ или дополнительных исследований свойств угольного пласта и (или) вмещающих пород могут устанавливаться иные или .

41. Границы отнесения угольных пластов к категориям «угрожаемые» и «опасные» по ДЯ наносятся на горную графическую документацию.

42. Категории опасности по горным ударам и категории опасности по внезапным выбросам угля (породы) и газа шахт устанавливаются по наиболее опасной категории разрабатываемого угольного пласта свиты.

ОТНЕСЕНИЕ УГОЛЬНЫХ ПЛАСТОВ К КАТЕГОРИИ «УГРОЖАЕМЫЕ ПО ГОРНЫМ УДАРАМ»

43. Угольные пласты к категории «угрожаемые по горным ударам» относятся по параметру P, ед., характеризующему склонность угольного пласта к горным ударам на достигнутых глубинах ведения горных работ.

При глубине залегания угольного пласта Н, м, не более 200 м P, определяется по формуле:

, (1)

где: — параметр, учитывающий глубину залегания угольного пласта, ед. принимают равным 1,5;

— параметр, учитывающий предел прочности на одноосное сжатие пород, залегающих в основной кровле угольного пласта, МПа. Значения приведены в таблице N 1 приложения N 3 к Инструкции;

— параметр, учитывающий мощность прочных пород основной кровли угольного пласта , ед. Значения приведены в таблице N 2 приложения N 3 к Инструкции;

— параметр, зависящий от отношения мощности пород легкообрушающейся кровли к мощности вынимаемого слоя угольного пласта, доля ед. Значение , определяется по формуле:

. (2)

При H более 200 м P, определяется по формуле:

. (3)

Значение P рассчитывается по геологическим данным разведочных скважин, пробуренных в пределах участков угольного пласта, на которых ведутся горные работы. При расчете P принимается равной минимальной мощности пород, залегающих над пластом, предел прочности которых на одноосное сжатие 50 МПа, — максимальной мощности прочных пород основной кровли угольного пласта, H равной максимальной глубине залегания угольного пласта в контуре участка, для которого определяется склонность угольного пласта к горным ударам.

Каменноугольные пласты относятся к категории «угрожаемые по горным ударам» при P>4.

Антрацитовые пласты относятся к категории «угрожаемые по горным ударам» при P>7.

Для нанесения границы глубины угрожаемых по горным ударам угольных пластов на горную графическую документацию принимают значения P=4 для каменноугольных пластов и P=7 для антрацитовых пластов.

44. Удароопасность угольных пластов при ведении горных работ устанавливается по механическим свойствам угля. Для этих целей используются коэффициент удароопасности угольного пласта , %, и (или) показатель интенсивности разрушения , доля ед.

Коэффициент удароопасности угольного пласта устанавливается в следующем порядке:

определяется относительная деформация образцов угля краевой части угольного пласта при искусственно созданной нагрузке, составляющей 75 — 80% разрушающей нагрузки , %;

определяется полная относительная деформация образцов угля краевой части угольного пласта при искусственно созданной нагрузке , %;

рассчитывается коэффициент удароопасности угольного пласта , %, по формуле:

. (4)

Для угольных пластов Кузнецкого угольного бассейна определяется по графику , приведенному на рисунке 1.

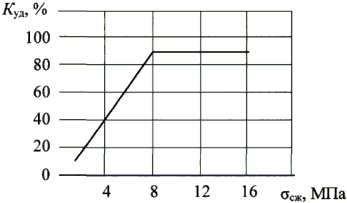

Рис. 1. График зависимости от .

Коэффициент крепости угля по Протодьяконову угольного пласта сложного строения , у.е., состоящего из нескольких угольных пачек разного петрографического типа, определяется по формуле:

,(5)

где: — коэффициент крепости по Протодьяконову пачки крепкого угля, у.е.;

— коэффициент крепости по Протодьяконову пачки слабого угля, у.е.;

— мощность пачки слабого угля, м;

— мощность угольного пласта, м.

К пачкам крепкого угля относятся пачки угля, у которых >0,6, к пачкам слабого угля — у которых 0,6.

Коэффициент удароопасности угольного пласта сложного строения , %, определяется по формуле:

,(6)

где: — коэффициент удароопасности крепкой пачки пласта, %;

— коэффициент удароопасности слабой пачки пласта, %.

Угольный пласт относится к угрожаемым по горным ударам при 70% или в случае его сложного строения при 70%.

Показатель интенсивности разрушения устанавливается в следующем порядке:

проводятся исследования упругой деформации угля на образце размером не менее 40 x 40 x 80 см. Для определения показателя интенсивности разрушения в соответствии с рисунком 2 строится график , на котором проводятся следующие геометрические построения:

выделяется участок упругого деформирования и проводится прямая линия 0E;

из точки перегиба A проводится прямая линия AD, параллельная прямой 0E, и прямая линия AC, перпендикулярная оси ;

из точки C проводится прямая линия CB, параллельная линии 0E;

подсчитываются площади геометрической фигуры с вершинами в точках ACD , у.е. и геометрической фигуры с вершинами в точках ABC , у.е.;

определяется показатель интенсивности разрушения , по формуле:

. (7)

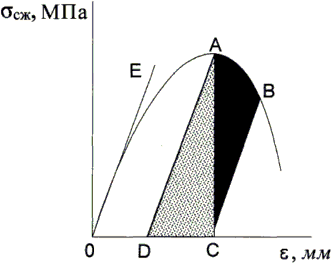

Рис. 2. График зависимости от .

Угольный пласт относится к склонным к горным ударам при <0,9.

Потенциальная удароопасность угольного пласта сложного строения, представленного разнопрочными угольными пачками или разделенного породными прослоями, определяется по наиболее прочным угольным пачкам. Угольный пласт, у которого предел прочности угля на одноосное сжатие угольных пачек превышает в 4 раза и более предел прочности на одноосное сжатие породных прослоев, и суммарная мощность породных прослоев в угольном пласте составляет 40% и более мощности угольного пласта, относится к не склонным к горным ударам.

ОТНЕСЕНИЕ УГОЛЬНЫХ ПЛАСТОВ К КАТЕГОРИИ «УГРОЖАЕМЫЕ ПО ВНЕЗАПНЫМ ВЫБРОСАМ УГЛЯ И ГАЗА»

45. Угольные пласты относятся к категории «угрожаемые по внезапным выбросам угля и газа» с глубины их залегания H, м, приведенной в таблице N 3 приложения N 3 к Инструкции.

Для угольных бассейнов и районов, не указанных в таблице N 3 приложения N 3 к Инструкции, за исключением Донецкого угольного бассейна, Нвыб принимается равной 150 м.

Для угольных бассейнов и районов, указанных в настоящем пункте, уточняется в соответствии с пунктом 46 главы IV Инструкции.

46. Для угольных пластов с природной газоносностью 15 м3/т с.б.м. и более в пределах шахтного поля, его крыла или участка устанавливается по формуле:

, (8)

где: — глубина, рассчитанная по газовому фактору, начиная с которой на угольном пласте или его участке возможно проявление внезапных выбросов, м;

— глубина, рассчитанная по фактору напряженного состояния горного массива, с которой на угольном пласте или на его участке возможно проявление внезапных выбросов, м.

Значение , определяется по формуле:

, (9)

где: — глубина залегания угольного пласта с изогазой 5 м3/т с.б.м., м;

— градиент природной газоносности угольного пласта от изогазы 5 м3/т с.б.м. до изогазы 15 м3/т с.б.м. на 100 м глубины залегания угольного пласта, м.

Значение , определяется по формуле:

, (10)

здесь — приращение глубины залегания угольного пласта между изогазами 5 м3/т с.б.м. и 15 м3/т с.б.м., м.

Значение , определяется по формуле:

, (11)

здесь — глубина залегания угольного пласта с изогазой 15 м3/т с.б.м., м;

F — среднее содержание фюзинита в угольном пласте, %.

В формулу (9) подставляется значение , определенное для угля с природной газоносностью 15 м3/т с.б.м.

Для определения и используются графики нарастания природной газоносности с глубиной, построенные для участков угольных пластов в пределах самостоятельных структурно-тектонических элементов, или данные, полученные при бурении геологических скважин с опробованием на газоносность.

Схема определения и с использованием графика нарастания природной газоносности с глубиной приведена на рисунке 3.

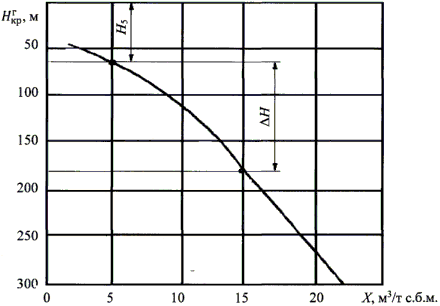

Рис. 3. Схема определения и с использованием графика нарастания природной газоносности с глубиной.

47. Для шахт Донецкого угольного бассейна определяется по показателям качества угля , M, X в соответствии с таблицей N 4 приложения N 3 к Инструкции.

— удельное электросопротивление антрацитов, Ом.

Значение M, определяется:

при 929, %, по формуле:

. (12)

при >29, %, по формуле:

. (13)

Для углей, не склонных к спеканию, y=0.

Угольный пласт или отдельный его участок в пределах шахтного поля относится к невыбросоопасным:

независимо от глубины ведения горных работ и природной газоносности угля X при M>27,7 или <3,2;

при природной газоносности угля X или при глубине ведения горных работ , указанной в таблице N 4 приложения N 3 к Инструкции.

ОТНЕСЕНИЕ УГОЛЬНЫХ ПЛАСТОВ К КАТЕГОРИЯМ «УГРОЖАЕМЫЕ ПО ГОРНЫМ УДАРАМ» И «УГРОЖАЕМЫЕ ПО ВНЕЗАПНЫМ ВЫБРОСАМ УГЛЯ И ГАЗА» ПО РЕЗУЛЬТАТАМ ОПРЕДЕЛЕНИЯ ФАЗОВО-ФИЗИЧЕСКИХ СВОЙСТВ УГЛЯ

48. Отнесение угольных пластов к категориям «угрожаемые по горным ударам» и «угрожаемые по внезапным выбросам угля и газа» проводится по результатам определения следующих фазово-физических свойств угля:

показатель сорбционной пористости угля , доля ед.;

гигроскопическая влага угля;

максимальная влагоемкость угля , %;

естественная влага угля , %.

Показатель Gмг принимается равным отношению пористости угля, определенной сорбционным методом, к общей пористости.

Для определения фазово-физических свойств угля по угольному пласту отбирается пластовая бороздовая проба.

На пластах сложного строения пластовые бороздовые пробы отбираются раздельно по каждой пачке угольного пласта.

По результатам определения фазово-физических свойств угля угольные пласты относятся:

к категории «угрожаемые по горным ударам» при условии, что 70% его мощности составляют угольные пачки, у которых >0,5;

к категории «угрожаемые по внезапным выбросам угля и газа» при условии, что в нем есть угольная пачка мощностью более 0,2 м (для шахт Печорского бассейна 0,1 м), у которой <0,5.

Каменноугольные и антрацитовые пласты не относятся к категориям «угрожаемые по горным ударам» и «угрожаемые по внезапным выбросам угля и газа» при >.

Буроугольные пласты относятся к категории «угрожаемые по горным ударам» при >0,85

ОТНЕСЕНИЕ УГОЛЬНЫХ ПЛАСТОВ К КАТЕГОРИИ «УГРОЖАЕМЫЕ ПО ВНЕЗАПНОМУ ВЫДАВЛИВАНИЮ УГЛЯ»

49. К категории «угрожаемые по внезапному выдавливанию угля» относятся угрожаемые по внезапным выбросам угля и газа угольные пласты, у которых:

средний коэффициент крепости угля по Протодьяконову 1, у.е.;

предел прочности на одноосное сжатие пород основной кровли 70 МПа;

мощность пород основной кровли 10 м и более.

ОТНЕСЕНИЕ УГОЛЬНЫХ ПЛАСТОВ К КАТЕГОРИИ «УГРОЖАЕМЫЕ ПО ДИНАМИЧЕСКОМУ РАЗРУШЕНИЮ ПОРОД ПОЧВЫ»

50. К категории «угрожаемые по динамическому разрушению пород почвы» относятся:

угрожаемые по внезапным выбросам угля и газа пласты, на расстоянии до 25 м от которых в почве залегает надрабатываемый газоносный угольный пласт, а в междупластии залегают слои пород мощностью более 5 м, предел прочности на одноосное сжатие которых 70 МПа, или угольные пласты, на которых в соседней шахте происходили динамические разрушения пород почвы;

угрожаемые по горным ударам пласты Воркутинского месторождения при условиях: в почве пласта залегают слои пород мощностью 0,5 м и более и предел прочности на одноосное сжатие которых 50 МПа, отношение условной ширины подготовительной выработки , м, к мощности прилегающего к почве угольного пласта слоя склонных к горным ударам пород в пределах более 2 и менее 6 м. Условная ширина горной выработки , определяется по формуле (54).

ОТНЕСЕНИЕ ГОРНЫХ ПОРОД К КАТЕГОРИИ «СКЛОННЫЕ К ГОРНЫМ УДАРАМ»

51. К категории «склонные к горным ударам» относятся горные породы с пределом прочности на одноосное сжатие , равным 80 МПа или более, залегающие на глубине более 500 м, при наличии одного из следующих условий:

в породе присутствует кварц и при бурении скважин керн делится на выпукло-вогнутые диски толщиной менее 1/3 диаметра;

отношение предела прочности на одноосное сжатие к пределу прочности на растяжение превышает 25.

ОТНЕСЕНИЕ ГОРНЫХ ПОРОД К КАТЕГОРИИ «СКЛОННЫЕ К ВНЕЗАПНЫМ ВЫБРОСАМ ПОРОДЫ И ГАЗА»

52. К категории «склонные к внезапным выбросам породы и газа» относятся горные породы, залегающие на глубине 600 м и более, керн которых, полученный при бурении скважин, делится на диски.

V. ПРОВЕДЕНИЕ РЕГИОНАЛЬНОГО ПРОГНОЗА ПО НЕПРЕРЫВНЫМ СЕЙСМОАКУСТИЧЕСКИМ НАБЛЮДЕНИЯМ

53. Региональный прогноз по непрерывным сейсмоакустическим наблюдениям основан на мониторинге массива горных пород системами, состоящими из совокупности технических средств, предназначенных для реализации функций регистрации, сбора, отображения, хранения и анализа информации (далее — сейсмостанция).

Сейсмостанция должна выполнять следующие функции:

осуществлять непрерывный прием сигналов;

определять время, координаты, энергию сейсмических событий и их количество;

рассчитывать текущее положение зон с энергией сейсмических событий выше порогового уровня;

формировать отчеты о происшедших сейсмических событиях.

Схемы, выполненные на бумажном носителе или на экране компьютера, на которые выводится информация о происшедших сейсмических событиях и положении зон с энергией сейсмических событий выше порогового уровня, привязываются к сети координат шахты.

При прогнозе по непрерывным сейсмоакустическим наблюдениям в случае выявления в краевых участках угольного пласта опасных зон, выполняется прогноз удароопасности методами локального или текущего прогноза.

Накопленная сейсмостанцией информация о сейсмических событиях используется для:

выделения зон активизации сейсмических и геодинамических процессов;

составления карты плотности сейсмических событий и карты плотности сейсмической энергии;

определения параметров сейсмических событий и их пороговых значений.

Выделение зон активизации геодинамических процессов и тенденции их миграции в пределах шахтного поля выполняется по накопленным за период наблюдений не менее трех месяцев данным, содержащим сведения о количестве, координатах и энергии событий.

Пороговые значения параметров сейсмических событий применяемого метода регионального прогноза определяются для каждого пласта по информации, накопленной не менее чем за шесть месяцев его проведения, и включаются в проектно-техническую документацию на эксплуатацию сейсмической системы, в соответствии с которой осуществляется данный прогноз.

Пороговые значения параметров сейсмических событий проверяются с периодичностью не более одного года в соответствии с проектно-технической документацией на эксплуатацию сейсмической системы.

VI. ПРОВЕДЕНИЕ ПРОГНОЗА ДИНАМИЧЕСКИХ ЯВЛЕНИЙ В МЕСТЕ ВСКРЫТИЯ СКЛОННЫХ К ДИНАМИЧЕСКИМ ЯВЛЕНИЯМ УГОЛЬНЫХ ПЛАСТОВ И СКЛОННЫХ К ДИНАМИЧЕСКИМ ЯВЛЕНИЯМ ГОРНЫХ ПОРОД

54. Разведка угольного пласта проводится из забоя вскрывающей горной выработки к склонному к ДЯ угольному пласту при подходе на расстояния не менее 10 м по нормали к угольному пласту. Для разведки угольного пласта бурятся не менее двух скважин длиной:

>10 м при угле залегания угольного пласта менее 18°;

>25 м при угле залегания угольного пласта 18° и более.

Результаты бурения скважин используются для уточнения мощности угольного пласта, угла его залегания и определения расстояния от забоя вскрывающей выработки до угольного пласта.

Места расположения скважин и периодичность их бурения определяются ИТР геологической службы угледобывающей организации. Периодичность бурения устанавливается с учетом того, что массив горных пород впереди вскрывающей выработки должен быть разведан на расстоянии не менее 5 м по нормали к угольному пласту. Параметры пробуренных скважин наносятся на горную графическую документацию.

55. Прогноз ДЯ в месте вскрытия угольного пласта выполняется с расстояния не менее 3 м по нормали к угольному пласту. Для этих целей бурятся не менее двух скважин, пересекающих угольный пласт на расстоянии не менее 1 м от проектного контура горной выработки.

56. Угольный пласт на участке его вскрытия относится к категории «опасно» в случаях, если:

прогнозом в месте вскрытия угольного пласта установлена категория «опасно»;

бурение скважин сопровождалось событиями, предшествующими внезапному выбросу угля и газа или горному удару, приведенными в главе II Инструкции;

скважины не пробурены на глубину, определенную ИТР геологической службы угледобывающей организации.

57. Результаты прогноза оформляются актом определения выбросоопасности пласта в месте вскрытия угольного пласта (рекомендуемый образец приведен в приложении N 7 к Инструкции).

ПРОГНОЗ УДАРООПАСНОСТИ В МЕСТЕ ВСКРЫТИЯ СКЛОННЫХ К ГОРНЫМ УДАРАМ УГОЛЬНЫХ ПЛАСТОВ

58. Прогноз удароопасности в месте вскрытия склонного к горным ударам угольного пласта подготовительной выработкой проводится методом локального прогноза по выходу буровой мелочи в соответствии с пунктом 66 главы VII Инструкции.

ПРОГНОЗ ВЫБРОСООПАСНОСТИ В МЕСТЕ ВСКРЫТИЯ СКЛОННЫХ К ВНЕЗАПНЫМ ВЫБРОСАМ УГОЛЬНЫХ ПЛАСТОВ И ПОРОД

59. Для шахт Кузнецкого угольного бассейна прогноз выбросоопасности в месте вскрытия склонного к внезапным выбросам угля и газа угольного пласта выполняется по показателю выбросоопасности Пв, у.е.:

, (14)

где: — максимальное давление газа в угольном пласте, МПа;

— минимальный коэффициент крепости угля по Протодьяконову угольных пачек, у.е.

При 0 угольный пласт в месте вскрытия относится к категории «опасно».

60. Для шахт Печорского угольного бассейна, Партизанского месторождения и месторождений о. Сахалин прогноз выбросоопасности в месте вскрытия склонного к внезапным выбросам угля и газа угольного пласта выполняется по давлению газа в скважинах. Угольный пласт в месте вскрытия относится к категории «опасно», если давление газа в одной или нескольких пробуренных скважинах равно или более 1,0 МПа.

При вскрытии квершлагом свиты угольных пластов крутого залегания контрольные скважины бурятся из одного положения забоя квершлага до пересечения нескольких или всех пластов свиты.

Давление газа в угольных пластах свиты принимается равным максимальному давлению, замеренному в скважинах при поочередном их пересечении.

61. Для шахт Донецкого угольного бассейна прогноз выбросоопасности в месте вскрытия склонного к внезапным выбросам угля и газа угольного пласта выполняется по начальной скорости газовыделения , л/мин., йодному показателю , мг/г, и минимальному коэффициенту крепости угля по Протодьяконову угольных пачек . Определение начальной скорости газовыделения выполняется в соответствии с главой XXII Инструкции, при этом скважина герметизируется от ее устья до угольного пласта. Значения и определяются в лабораторных условиях по пробам угля, отобранным из каждой пачки мощностью более 0,2 м или по пласту в целом, если невозможно деление на пачки.

Угольный пласт в месте вскрытия относится к категории «неопасно» при одновременном выполнении трех условий:

не более 2,0 л/мин.;

не более 3,5 мг/г;

не менее 0,6 у.е.

62. При вскрытии выбросоопасных угольных пластов стволами при их проведении буровзрывными работами прогноз выбросоопасности не проводится при условии обнажения и пересечения угольного пласта на полную мощность за одно взрывание по всему забою.

Подготовительная выработка на участке пересечения угольного пласта пологого залегания, при вскрытии которого установлена категория «неопасно», проводится с применением текущего прогноза выбросоопасности.

ПРОГНОЗ УДАРООПАСНОСТИ И ВЫБРОСООПАСНОСТИ СКЛОННЫХ К ГОРНЫМ УДАРАМ И ВНЕЗАПНЫМ ВЫБРОСАМ ГОРНЫХ ПОРОД В МЕСТАХ ИХ ВСКРЫТИЯ

63. Прогноз удароопасности и выбросоопасности склонных к горным ударам и внезапным выбросам горных пород перед их вскрытием подготовительными горными выработками выполняется по делению на диски керна скважины в соответствии с главами X и XIII Инструкции. Скважина бурится в середине вскрывающей выработки длиной не менее мощности пласта вскрываемой породы.

VII. МЕТОДЫ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ

64. Локальный прогноз удароопасности угольных пластов проводится для выявления участков угольных пластов категории «опасно».

МЕТОДЫ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ

65. Локальный прогноз удароопасности проводится следующими методами:

на каменноугольных и антрацитовых пластах — по выходу буровой мелочи;

на буроугольных пластах — по изменению естественной влаги угля;

на каменноугольных, антрацитовых и буроугольных пластах — геофизическими методами, основанными на регистрации:

сейсмоакустической активности;

электромагнитных импульсов;

амплитуды искусственно наведенного в угольном пласте электромагнитного поля.

ПРОГНОЗ УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО ВЫХОДУ БУРОВОЙ МЕЛОЧИ

66. Для проведения прогноза удароопасности по выходу буровой мелочи скважины бурятся диаметром 42 — 44 мм.

Определение выхода буровой мелочи приведено в главе XX Инструкции.

Категории «опасно» или «неопасно» участков каменноугольных пластов по выходу буровой мелочи определяются по номограмме, приведенной на рисунке 4, и (или) по формулам (15) — (18).

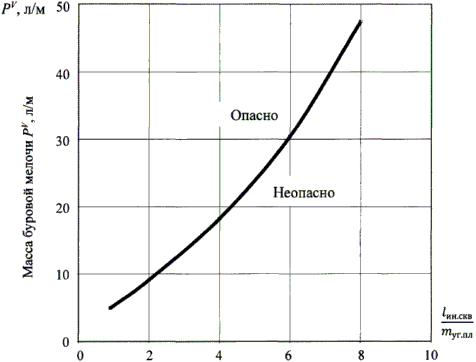

Рис. 4. Номограмма для установления категории «опасно» или «неопасно» участков каменноугольных пластов по выходу буровой мелочи: — расстояние от устья скважины (при вскрытии пласта — расстояние от места захода скважины в угольный пласт) до конца интервала, на котором определяли объем или массу буровой мелочи, м; — мощность угольного пласта, м; — объем буровой мелочи с 1 м скважины, л/м; — масса буровой мелочи с 1 м скважины, кг/м.

К категории «опасно» относятся участки каменноугольных пластов, на которых выход буровой мелочи, определенный на одном из интервалов бурения скважины, удовлетворяет одному из следующих условий:

; (15)

. (16)

К категории «неопасно» относятся участки каменноугольных пластов, на которых выход буровой мелочи, определенный на всех интервалах бурения скважины, удовлетворяет одному из следующих условий:

; (17)

. (18)

Категории «опасно» или «неопасно» участков антрацитовых угольных пластов по выходу буровой мелочи определяются по номограмме, приведенной на рисунке 5, и (или) по формулам (19) и (20).

Рис. 5. Номограмма для установления категории «опасно» или «неопасно» участков антрацитовых угольных пластов по выходу буровой мелочи.

К категории «опасно» относятся участки антрацитовых пластов, на которых выход буровой мелочи, определенный на одном из интервалов бурения скважины, удовлетворяет одному из следующих условий:

. (19)

К категории «неопасно» относятся участки каменноугольных пластов, на которых выход буровой мелочи, определенный на всех интервалах бурения скважины, удовлетворяет следующему условию:

. (20)

В случае, когда мощность вынимаемого слоя угольного пласта , м, меньше мощности угольного пласта , м, для установления по номограммам, приведенным на рисунках 4 и 5, категории «опасно» или «неопасно» вместо применяется .

В случаях, когда при нанесении на номограммы значений или , определенных при бурении скважин, данные значения находятся на линии, разграничивающей категории «опасно» и «неопасно», или выше ее, участок угольного пласта, на котором бурили скважины, относится к категории «опасно».

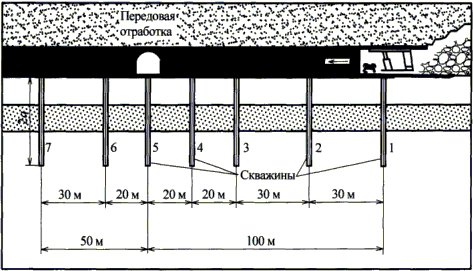

Скважины для прогноза удароопасности по выходу буровой мелочи бурятся по наиболее прочной пачке угля длиной

, м, (21)

где: n — ширина защитной зоны в краевой части угольного пласта, м;

b — подвигание забоя за цикл, м.

Номограмма для определения ширины защитной зоны в краевой части угольного пласта приведена на рисунке 6.

Рис. 6. Номограмма для определения ширины защитной зоны в краевой части угольного пласта.

При определении ширины защитной зоны для угольных пластов мощностью более 5 м мощность угольного пласта или его вынимаемого слоя принимается равной высоте горной выработки.

Наиболее прочная пачка угля определяется методом, изложенным в пунктах 197 — 200 главы XXI Инструкции.

Участок угольного пласта относится к категории «опасно» при невозможности пробурить скважину на длину по ходу движения забоя и на длину более n в борт выработки при появлении сейсмоакустических импульсов, сопровождающихся зажатием бурового инструмента.

В случаях, когда при бурении скважины установлена категория «опасно», ее бурение прекращается.

67. Результаты измерений выхода буровой мелочи вносятся в журнал регистрации результатов прогноза удароопасности участков угольного пласта и контроля эффективности мер по предотвращению горных ударов по выходу буровой мелочи при бурении скважин (рекомендуемый образец приведен в приложении N 8 к Инструкции).

Начальник участка аэрологической безопасности ознакамливается с данными, внесенными в журнал, один раз в сутки.

ПРОГНОЗ УДАРООПАСНОСТИ ПО ЕСТЕСТВЕННОЙ ВЛАГЕ УГЛЯ

68. Пробы угля для определения естественной влаги угля отбираются при бурении скважин диаметром 42 — 44 мм. Пробы угля отбираются через интервал 0,5 — 1 м. Крупность угля в пробах не должна превышать 1 мм. Пробы угля, направляемые для определения естественной влаги, помещаются в герметичные емкости.

По показателям естественной влаги проб рассчитывается среднеарифметическое значение влаги угля в пробах, отобранных при бурении скважины, %, и определяется отношение:

, (8)

В электронном документе нумерация формул соответствует официальному источнику.

где — максимальная влагоемкость угля, %.

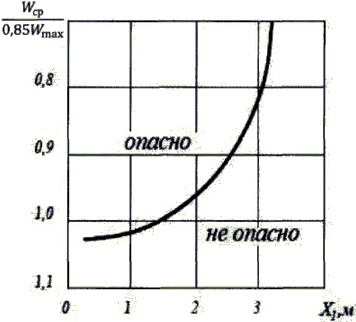

Номограмма для установления категории «опасно» или «неопасно» участков буроугольных пластов по естественной влаге приведена на рисунке 7.

Рис. 7. Номограмма для установления категории «опасно» или «неопасно» участков буроугольных пластов по естественной влаге: — расстояние от обнажения пласта до участка с минимальной пластовой влагой угля, м.

69. Результаты определения естественной влаги угля в пробах, отобранных при бурении скважин, вносятся в журнал регистрации результатов прогноза удароопасности участков угольного пласта и контроля эффективности мер по предотвращению горных ударов по изменению естественной влаги угля, (рекомендуемый образец приведен в приложении N 9 к Инструкции).

ГЕОФИЗИЧЕСКИЕ МЕТОДЫ ПРОГНОЗА УДАРООПАСНОСТИ

70. К геофизическим методам прогноза удароопасности относятся методы:

сейсмоакустической активности;

электромагнитные.

Прогноз удароопасности данными методами проводится при условии, что в угледобывающей организации определены пороговые значения прогностических параметров этих методов, при которых участок угольного пласта относится к категории «опасно». Пороговые значения прогностических параметров определяются по методикам, разработанным организацией — разработчиком геофизического метода прогноза удароопасности. Пороговые значения прогностических параметров утверждаются техническим руководителем (главным инженером) угледобывающей организации и согласовываются руководителем организации — разработчика геофизического метода прогноза удароопасности.

При отсутствии пороговых значений прогностических параметров геофизические методы используются для мониторинга массива горных пород.

ПРОГНОЗ УДАРООПАСНОСТИ ПО СЕЙСМОАКУСТИЧЕСКОЙ АКТИВНОСТИ

71. Методы прогноза удароопасности по сейсмоакустической активности основаны на регистрации естественной АЭ (далее — ЕАЭ) или ВАЭ.

При прогнозе удароопасности по сейсмоакустической активности используются следующие параметры АЭ:

активность АЭ — число зарегистрированных импульсов АЭ в единицу времени;

амплитуды зарегистрированных импульсов АЭ;

амплитудное распределение импульсов АЭ.

72. При прогнозе удароопасности по сейсмоакустической активности не связанные с ним горные работы на участке его проведения прекращаются.

73. Прогноз удароопасности по ЕАЭ основан на регистрации и обработке сигналов АЭ, возникающих в угольном пласте и (или) в массиве горных пород в результате его хрупкого разрушения под действием повышенных напряжений.

При прогнозе по ЕАЭ на удароопасных участках угольного пласта по сравнению с неудароопасными участками:

увеличивается активность АЭ;

в амплитудном распределении импульсов АЭ увеличивается относительная доля импульсов с большими амплитудами.

74. Прогноз удароопасности по ВАЭ основан на регистрации и обработке сигналов АЭ, возникающих при разрушении массива горных пород при внедрении бурового инструмента в краевую часть угольного пласта.

Прогноз удароопасности по ВАЭ проводится в порядке:

на угольный пласт на расстоянии 3 — 5 м от устья скважины устанавливается преобразователь АЭ, подключенный кабельными линиями к аппаратуре АЭ, регистрирующей импульсы ВАЭ в диапазоне частот от 0,1 до 12 кГц;

при бурении скважины для каждого ее метрового интервала определяется показатель удароопасности по ВАЭ КВАЭi, доля ед.:

, (22)

где: — активность ВАЭ, зарегистрированная при бурении i-го метра скважины, имп/мин.;

— активность ВАЭ, зарегистрированная при бурении первого метра скважины, имп/мин.;

— расстояние от устья до середины i-го метра скважины, м.

ПРОГНОЗ УДАРООПАСНОСТИ ЭЛЕКТРОМАГНИТНЫМИ МЕТОДАМИ

75. Электромагнитные методы прогноза удароопасности основаны на измерениях и регистрации:

параметров естественного электромагнитного излучения (далее — ЕЭМИ) в массиве горных пород;

параметров вызванного электромагнитного излучения (далее — ВЭМИ) в массиве горных пород.

Прогноз удароопасности методом, основанным на измерении и регистрации параметров ВЭМИ, проводится способами:

дипольного электромагнитного зондирования;

дипольного электромагнитного профилирования.

Дипольное электромагнитное зондирование проводится при переменном расстоянии между излучателем электромагнитного поля и приемной антенной, дипольное электромагнитное профилирование — при постоянном расстоянии между излучателем электромагнитного поля и приемной антенной.

76. Прогноз удароопасности методом, основанным на измерении и регистрации ЕЭМИ, проводится в следующем порядке:

в горной выработке устанавливается антенна, с помощью которой в диапазоне частот от 10 Гц до 100 кГц принимаются электромагнитные сигналы, генерируемые электрическими разрядами в трещинах, образующихся при хрупком разрушении массива горных пород;

с помощью геофизической аппаратуры регистрируются параметры вышеуказанных электромагнитных сигналов и определяются показатели ЕЭМИ и , доля ед.

Показатели ЕЭМИ и , рассчитываются по формулам:

; (23)

, (24)

где: — отношение количества импульсов с высокой энергией (амплитудой) к количеству импульсов с низкой энергией (амплитудой) на участке угольного пласта, на котором проводится прогноз горных ударов методом ЕЭМИ, доля ед.;

— отношение количества импульсов с высокой энергией (амплитудой) к количеству импульсов с низкой энергией (амплитудой) на участке угольного пласта, находящегося в неудароопасном состоянии;

— количество импульсов заданного уровня энергии (амплитуды) на участке пласта, на котором проводится прогноз горных ударов методом ЕЭМИ, доля ед.;

— количество импульсов заданного уровня энергии (амплитуды) на участке пласта, находящегося в неудароопасном состоянии.

Участок угольного пласта, на котором проводится прогноз методом ЕЭМИ, относится к категории «опасно» при выполнении следующих условий:

; (25)

, (26)

где , — пороговые показатели ЕЭМИ.

77. Проведение прогноза удароопасности методом дипольного электромагнитного зондирования:

в горной выработке устанавливается излучатель, подключенный к генератору токов;

через интервалы 0,5 — 1 м на участке горной выработки длиной 10 — 15 м приемной антенной, подключенной к геофизической аппаратуре, определяется амплитуда искусственного электромагнитного поля , мВ, наведенного в углепородном массиве;

результаты замеров представляются в виде зависимости

, (27)

где — расстояние от приемной антенны до излучателя, м, по которому устанавливаются:

ширина участка горного массива, на котором произошли необратимые изменения свойств угля (пород) , м;

расстояние от горной выработки до максимума опорного давления , м;

коэффициент, характеризующий изменение электрического сопротивления угольного пласта в зоне опорного давления К, который определяется по формуле:

, (28)

где: — электрическое сопротивление угольного пласта вне зоны опорного давления, Ом;

— электрическое сопротивление угольного пласта в зоне опорного давления, Ом.

Угольный пласт находится в неудароопасном состоянии при n.

При n для определения удароопасности угольного пласта дополнительно определяется показатель удароопасности, зависящий от мощности угольного пласта или его вынимаемого слоя , доля ед., по формуле:

. (29)

78. Результаты измерений, полученные методами локального прогноза, вносятся в журнал регистрации результатов прогноза ДЯ и контроля эффективности мер по предотвращению ДЯ.

VIII. ПРОВЕДЕНИЕ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ

79. Локальный прогноз удароопасности угольных пластов проводится на склонных к горным ударам угольных пластах:

в подготовительных горных выработках, проводимых по угольным пластам;

в горных выработках действующих выемочных участков;

в поддерживаемых горных выработках.

ПРОВЕДЕНИЕ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ В ПРОВОДИМЫХ ПОДГОТОВИТЕЛЬНЫХ ГОРНЫХ ВЫРАБОТКАХ

80. Первое определение удароопасности угольного пласта в подготовительной горной выработке выполняется после его вскрытия или на участке засечки горной выработки не более чем за трое суток до начала проведения подготовительной горной выработки. Последующие определения удароопасности в подготовительных горных выработках выполняются с интервалом не более чем через 75 м подвигания забоя на участках ведения горных работ вне опасных зон.

81. На участке засечки новой горной выработки скважины для проведения прогноза в контуре будущей горной выработки бурятся длиной , м, где n — ширина защитной зоны в краевой части угольного пласта, м, b — подвигание забоя за цикл, м. На участках протяженностью n, прилегающих к данному участку, скважины бурятся длиной n. В случаях, когда горная выработка засекается в опасной зоне, скважины бурятся на участках протяженностью не менее 2n.

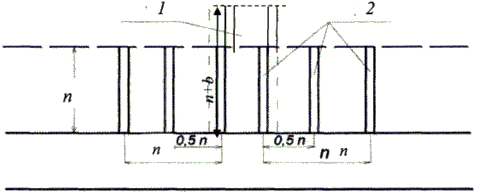

Схема бурения скважин на участке засечки горной выработки приведена на рисунке 7.

Рис. 7. Схема бурения скважин на участке засечки горной выработки: 1 — трасса выработки; 2 — прогнозные скважины.

В электронном документе нумерация рисунков соответствует официальному источнику.

82. В проводимых подготовительных горных выработках при проведении локального прогноза удароопасности угольных пластов бурится:

не менее двух скважин в забой горной выработки и не менее двух скважин в каждый борт горной выработки — шириной менее 5 м. В забой горной выработки скважины бурятся параллельно оси горной выработки;

не менее трех скважин в забой горной выработки и не менее двух скважин в каждый борт горной выработки — шириной 5 м и более. В забой горной выработки одна скважина бурится параллельно оси горной выработки и две скважины бурятся под таким углом к оси горной выработки, при котором обеспечивается выбуривание скважины за будущий проектный контур горной выработки на расстояние 1,5 — 2 м.

Скважины бурятся на расстоянии не менее 1,5 м друг от друга.

В забое горной выработки скважины бурятся длиной n+b, в борта горной выработки длиной n.

В подготовительных выработках, проводимых в зонах опорного давления очистных забоев, прогноз удароопасности проводится в обоих боках выработки. В каждый бок горной выработки бурится не менее трех скважин длиной n.

ПРОВЕДЕНИЕ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ В ГОРНЫХ ВЫРАБОТКАХ ДЕЙСТВУЮЩИХ ВЫЕМОЧНЫХ УЧАСТКОВ

83. В горных выработках выемочных участков при проведении локального прогноза удароопасности скважины бурятся в выработках, оконтуривающих выемочный участок, длиной n, в очистных выработках n+b.

Перед вводом выемочных участков в эксплуатацию скважины для проведения локального прогноза бурятся:

в очистной выработке:

на участках длиной 0,5l, расположенных в верхней и нижней частях очистной выработки — не менее чем по три скважины. Ближайшая к сопряжению очистной выработки с выработками, оконтуривающими выемочный участок, скважина бурится на расстоянии 10 — 15 от него. Расстояние между скважинами не должно превышать 10 м;

на участках длиной 0,5l, расположенных в средней части очистной выработки и в опасных зонах — не менее двух скважин. Расстояние между скважинами не должно превышать 10 м;

в горных выработках, оконтуривающих выемочный участок — не менее трех скважин в каждый борт выработки на участке не более 0,5l и по одной скважине в каждый борт выработки на расстоянии 0,5ll от очистной выработки, где l — ширина зоны опорного давления, м.

В процессе эксплуатации выемочного участка скважины для проведения локального прогноза бурятся:

в очистной выработке:

на участках длиной 0,5l, расположенных в верхней и нижней частях очистной выработки — не менее чем по две скважины. Ближайшая к сопряжению очистной выработки с выработками, оконтуривающими выемочный участок, скважина бурится на расстоянии 10 — 15 м от него. Расстояние между скважинами не должно превышать 10 м;

Ширина зоны опорного давления определяется по номограмме, приведенной на рисунке 8.

Для промежуточных значений мощности пластов ширина зоны опорного давления определяется прямой пропорцией между двух ближайших мощностей, для которых диаграммы приведены.

84. На пластах, опасных по горным ударам, в очистных забоях, остановленных более чем на трое суток, перед возобновлением горных работ проводится прогноз удароопасности.

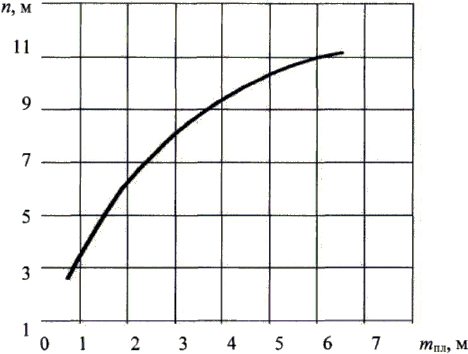

Рис. 8. Номограмма для определения ширины зоны опорного давления: — глубина ведения горных работ, м; m — мощность пласта, м.

85. Периодичность локального прогноза удароопасности в горных выработках выемочных участков на угольных пластах, склонных к горным ударам, устанавливается с учетом шага посадки основной кровли. При этом подвигание очистного забоя между очередными прогнозами не должно превышать 25 м.

86. Участок забоя подготовительной выработки относится к категории «опасно», если по одной и (или) нескольким скважинам при проведении прогноза удароопасности выявлена категория «опасно».

В очистном забое и в оконтуривающих горных выработках участок относится к категории «опасно», если при проведении прогноза удароопасности по одной и (или) нескольким скважинам выявлена категория «опасно». Размер участка категории «опасно» принимается равным размеру участка, на котором выявлена категория «опасно», увеличенному от него в обе стороны на расстояние, равное половине расстояния между скважинами с результатами прогноза «опасно» и «неопасно».

ПРОВЕДЕНИЕ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ В ПОДДЕРЖИВАЕМЫХ ГОРНЫХ ВЫРАБОТКАХ

87. Локальный прогноз удароопасности в поддерживаемых горных выработках, пройденных по угрожаемым и опасным по горным ударам угольным пластам, проводится спустя один год после окончания их проведения с периодичностью не реже одного раза в год.

88. Локальный прогноз в поддерживаемых выработках проводится:

в поддерживаемых горных выработках, пройденных вне зон опорного давления очистных выработок, в каждый борт горной выработки с интервалом не более 100 м, в горных выработках, охраняемых целиками угля, с интервалом не более 25 м;

на сопряжениях поддерживаемых горных выработок в каждый борт горной выработки на расстоянии не более 10 м от сопряжения.

89. В поддерживаемых горных выработках, пройденных по угольным пластам, опасным по горным ударам, прогноз удароопасности по выходу буровой мелочи проводится на глубину не менее n.

90. На удароопасных угольных пластах локальный прогноз удароопасности проводится до начала ведения горных работ на участке горной выработки, подлежащем перекреплению.

91. На удароопасных угольных пластах локальный прогноз удароопасности проводится на участках горных выработок, подлежащих погашению.

92. Локальный прогноз удароопасности в горных выработках, в которых произошли горные удары, проводится на участках горных выработок, прилегающих к участку, на котором произошел горный удар длиной не менее l.

IX. МЕТОДЫ ТЕКУЩЕГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ

93. Текущий прогноз удароопасности угольных пластов проводится методами локального прогноза, приведенными в главе VII Инструкции. Текущий прогноз удароопасности угольных пластов допускается проводить методом текущего прогноза выбросоопасности по параметрам искусственного акустического сигнала с использованием программно-аппаратных средств, приведенным в главе XII Инструкции.

94. Текущий прогноз удароопасности проводится в подготовительных выработках и горных выработках выемочных участков на участках угольных пластов, отнесенных к опасным зонам, и на участках данных пластов, не отнесенных к опасным зонам, после выявления на них категории «опасно».

95. Текущий прогноз удароопасности проводится не реже чем через 2 м подвигания забоя подготовительной (очистной) выработки, на угрожаемых по горным ударам угольных пластах — не реже чем через 3 м.

96. Ширина опасной зоны d, м, принимается равной:

у тектонических нарушений со смещением угольного пласта:

при неотработанных вышележащих горизонтах

d=B+0,5l; (30)

при отработанных вышележащих горизонтах

d=B+0,7l, (31)

где B — ширина зоны влияния тектонического нарушения, м.

Ширина зоны влияния тектонического нарушения B с амплитудой смещения более мощности угольного пласта определяется:

в лежачем крыле тектонического нарушения, по формуле:

; (32)

в висячем крыле тектонического нарушения, по формуле:

, (33)

где N — амплитуда смещения, м.

На горной графической документации опасная зона тектонических нарушений отстраивается по нормали к плоскости сместителя.

У тектонических нарушений в виде складок с внутренним углом складки , град, 20<<130 ширина зоны влияния тектонического нарушения B:

в замках синклиналей, определяется по формуле:

B=75-0,523; (34)

в замках антиклиналей, определяется по формуле:

B=50-0,359. (35)

На горной графической документации опасная зона тектонических нарушений отстраивается на плоскости пласта по нормали к линии его пересечения плоскостью сместителя.

При подходе к передовой горной выработке:

при неотработанных вышележащих горизонтах:

лавы d=0,5l; (36)

проходческого забоя d=2n; (37)

при отработанных вышележащих горизонтах:

лавы d=0,7l; (38)

проходческого забоя d=2,8n; (39)

при подходе к выработанному пространству:

при неотработанных вышележащих горизонтах:

лавы d=l; (40)

проходческого забоя d=4n; (41)

при отработанных вышележащих горизонтах:

лавы d=1,5l. (42)

проходческого забоя d=6n; (43)

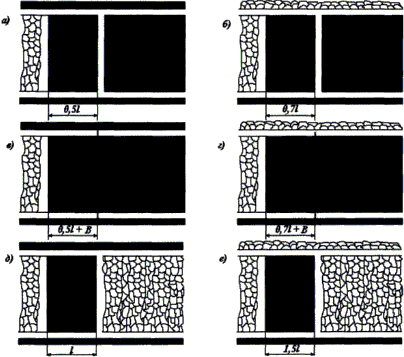

Схемы определения d приведены на рисунке 9.

Рис. 9. Схемы определения d для очистного забоя (лавы): а — подход лавы к передовой выработке; б — подход лавы к передовой выработке при отработанном вышележащем горизонте; в — подход лавы к геологическому нарушению; г — подход лавы к геологическому нарушению при отработанном вышележащем горизонте; д — подход лавы к выработанному пространству; е — подход лавы к выработанному пространству при отработанном вышележащем горизонте.

97. В опасных зонах текущий прогноз удароопасности методами локального прогноза проводится до выхода забоя подготовительной выработки или забоя очистной выработки за границы этих зон.

На участках угольного пласта, для которого была установлена категория «опасно», после приведения забоя в неудароопасное состояние и контроля эффективности принятых мер, текущий прогноз удароопасности методами локального прогноза проводится не менее чем на двух циклах подвигания забоя подготовительной выработки или забоя очистной выработки после приведения его в неудароопасное состояние.

98. Результаты измерений вносятся в журнал регистрации результатов прогноза удароопасности участков угольного пласта и контроля эффективности мер по предотвращению горных ударов по выходу буровой мелочи при бурении скважин (рекомендуемый образец приведен в приложении N 8 к Инструкции).

X. МЕТОДЫ ПРОГНОЗА УДАРООПАСНОСТИ ГОРНЫХ ПОРОД

99. Прогноз удароопасности горных пород выполняется при проведении горных выработок по горным породам, предел прочности на одноосное сжатие которых более или равен 80 МПа и залегающим на глубине более 500 м.

100. Скважины для установления удароопасности в подготовительных горных выработках бурятся по склонным к горным ударам горным породам в направлении проведения горной выработки.

Периодичность бурения скважин для прогноза удароопасности горных пород и их длина определяются из условия обеспечения неснижаемого опережения не менее 2 м относительно суточного подвигания забоя.

101. Горные породы относятся к категории «склонные к горным ударам» методом, основанным на определении кварца в их минералогическом составе, дискования керна и отношения предела прочности на одноосное сжатие к пределу прочности на растяжение. Отнесение горных пород к категории «склонные к горным ударам» приведено в главе IV Инструкции.

102. Для уточнения результатов отнесения горных пород к категории «склонные к горным ударам» данными методами удароопасность устанавливается методом, основанным на определении коэффициента хрупкости горных пород , у.е., методом вдавливания жестких штампов.

Для определения Кхр проводятся следующие действия:

в краевой части породного массива в породе бурится скважина диаметром 60 мм, длиной >0,4 м;

порода забоя скважины шлифуется без подачи в скважину воды;

в скважину устанавливается устройство, которое создает и измеряет давление на штамп;

штамп вдавливается в породу.

Штамп вдавливается до разрушения породы в забое скважины.

В процессе вдавливания измеряются:

— давление на штамп в момент начала разрушения породы в забое скважины, МПа;

— давление на штамп в момент окончания разрушения породы в забое скважины, МПа;

— глубина внедрения штампа на момент разрушения породы в забое скважины, мм;

— глубина внедрения штампа после разрушения породы в забое скважины, мм.

Значение вычисляется по формуле:

Проводится не менее 10 определений .

Породы, для которых максимальное значение 3, относятся к угрожаемым по горным ударам.

XI. ПРОВЕДЕНИЕ ЛОКАЛЬНОГО ПРОГНОЗА ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ

103. Локальный прогноз выбросоопасности угольных пластов проводится по результатам определения средней прочности угля , у.е. Определение приведено в главе XXI Инструкции.

При локальном прогнозе выбросоопасности угольных пластов проводятся разведочные наблюдения в следующих случаях:

при засечке горной выработки;

после вскрытия угольного пласта;

не более чем через 300 м по двигания забоя.

Разведочные наблюдения выполняются в соответствии с главой XXIII Инструкции.

104. Локальный прогноз выбросоопасности угольных пластов проводится по наиболее выбросоопасным угольным пачкам. Наиболее выбросоопасные угольные пачки определяются в соответствии с пунктом 217 главы XXIII Инструкции. В случае, когда в угольном пласте отсутствуют наиболее выбросоопасные угольные пачки, локальный прогноз выбросоопасности угольных пластов проводится по всему угольному пласту.

105. Локальный прогноз выбросоопасности проводится:

на пластах пологого и наклонного залегания в подготовительных выработках не более чем через 4 м подвигания забоя;

на пластах крутого залегания в подготовительных и очистных выработках не более чем через 4 м подвигания забоя.

Если при интервале проведения локального прогноза, равном 4 м, не могут быть достигнуты плановые темпы подвигания забоя, локальный прогноз выбросоопасности не проводится при условии проведения текущего прогноза выбросоопасности одним из методов текущего прогноза, приведенным в главе XII Инструкции.

106. Если средняя прочность угля , у.е., отдельной угольной пачки или угольного пласта в целом менее или равна 75 у.е., то на участке горной выработки, на котором были выполнены измерения , и в прилегающей к нему десятиметровой зоне угольного пласта проводится не менее пяти циклов текущего прогноза выбросоопасности по начальной скорости газовыделения в соответствии с главой XXIII Инструкции, или не менее пяти циклов разведочных наблюдений.

107. Локальный прогноз выбросоопасности проводится:

на угольных пластах пологого, наклонного и крутого залегания:

в забоях подготовительных горных выработок в пунктах, расположенных на расстояниях 0,5 — 1,0 м от ее борта;

на угольных пластах крутонаклонного и крутого залегания:

отрабатываемых уступными лавами, в забоях откаточного штрека, в нижней печи и трех нижних уступах лавы на расстоянии 0,5 — 1,0 м от кутков;

отрабатываемых щитовыми агрегатами, в забоях монтажной печи в интервале 20 — 50 м от вентиляционного ската и в кутке лавы в интервалах 30 — 60 м и 80 — 110 м от вентиляционного горизонта.

При отработке пластов мощностью более 2 м локальный прогноз проводится только в подготовительных выработках.

108. Результаты локального прогноза вносятся в журнал регистрации результатов определения выбросоопасности по локальному прогнозу, (рекомендуемый образец приведен в приложении N 10 к Инструкции).

XII. МЕТОДЫ ТЕКУЩЕГО ПРОГНОЗА ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ

109. Текущий прогноз проводится на выбросоопасных угольных пластах в забоях подготовительных выработок и в забоях очистных выработок.

Текущий прогноз не проводится на участках выбросоопасных угольных пластов, на которых после выявления категории «опасно» выполняются меры по предотвращению внезапных выбросов, и проводится контроль их эффективности. После приведения данных участков в невыбросоопасное состояние текущий прогноз возобновляется после выполнения контрольных наблюдений и установления категории «неопасно» в соответствии с главой XXIII Инструкции.

Текущий прогноз проводится без предварительных разведочных наблюдений в забое подготовительной выработки, засекаемой от горной выработки, пройденной по невыбросоопасному участку угольного пласта, при условии, что невыбросоопасность участка угольного пласта, на котором проводится засечка новой горной выработки, была ранее установлена, о чем был составлен акт определения выбросоопасности пласта в месте вскрытия угольного пласта (рекомендуемый образец приведен в приложении N 7 к Инструкции).

МЕТОДЫ ТЕКУЩЕГО ПРОГНОЗА ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ

110. Текущий прогноз проводится методами:

по структуре угольного пласта;

по начальной скорости газовыделения ;

по начальной скорости газовыделения и выходу буровой мелочи;

по АЭ горного массива;

по параметрам искусственного акустического сигнала;

по данным, зарегистрированным системами АГК.

111. На шахтах Кузнецкого угольного бассейна выбросоопасность в очистных горных выработках применяется комплексный метод прогноза по результатам текущего прогноза выбросоопасности, полученного при проведении горных выработок, оконтуривающих выемочный участок, и геофизического мониторинга массива горных пород в его границах.

112. В условиях крутого залегания пород участки угольных пластов относятся к неопасным и текущий прогноз на них не проводится:

в выработках на уровне вентиляционного штрека под выработанным пространством вышележащего этажа;

при проведении спаренных горизонтальных выработок по угольному пласту мощностью более 1,8 м, угол падения которого более 55°;

в нижней горной выработке при условии, что она проводится на расстоянии по падению угольного пласта не более 6 м, ее забой отстает от забоя верхней горной выработки на расстоянии не менее 6 м в сбойках между данными горными выработками;

при проведении подэтажных штреков под выработанным пространством вышележащего этажа при разработке пластов системой подэтажной гидроотбойки угля с высотой этажа не более 10 м;

в выработках, проводимых по угольным пластам, угол падения которых более 35°, на расстоянии не более 50 м по падению от выработанного пространства вышележащего этажа, после отработки которого, прошло не менее пяти лет.

ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО СТРУКТУРЕ УГОЛЬНОГО ПЛАСТА

113. При текущем прогнозе выбросоопасности угольных пластов по структуре угольного пласта выделяются его пачки, измеряются их мощности и определяются для каждой пачки средние значения прочности угля.

Измерение мощности угольных пачек проводится с точностью +/- 0,01 м при средней прочности угля в каждой угольной пачке.

По результатам измерения мощности угольных пачек и определяются потенциально выбросоопасные угольные пачки.

Потенциально выбросоопасной угольной пачкой считается угольная пачка или совокупность смежных угольных пачек мощностью не менее 0,2 м (для Печорского бассейна не менее 0,1 м), средняя прочность угля которых 75 у.е.

При наличии в угольном пласте нескольких несмежных угольных пачек, мощность и прочность которых удовлетворяют данным условиям, к потенциально выбросоопасной пачке относится пачка с наименьшей прочностью угля.

Текущий прогноз выбросоопасности проводится по угольной пачке, у которой минимальная .

Потенциальная выбросоопасность совокупности смежных угольных пачек мощностью менее 0,2 м (для Печорского бассейна не менее 0,1 м), определяется с учетом , рассчитанной по формуле (65) главы XXI Инструкции.

114. Если при проведении текущего прогноза по структуре угольного пласта не выявлены потенциально выбросоопасные пачки или совокупность смежных выбросоопасных пачек, то участок угольного пласта на глубину 4 м относится к невыбросоопасным, и подготовительная выработка проводится без выполнения прогноза выбросоопасности на 4 м.

Если при проведении текущего прогноза по структуре угольного пласта выявлены потенциально выбросоопасные пачки или совокупность смежных выбросоопасных пачек, то до начала ведения горных работ по проведению выработки проводится текущий прогноз выбросоопасности по начальной скорости газовыделения . Данный вид текущего прогноза выбросоопасности проводится не менее чем в пяти циклах подвигания забоя подготовительной выработки.

115. В нисходящих подготовительных выработках, проводимых буровзрывным способом на угольных пластах крутого залегания, в случаях, когда текущим прогнозом по структуре угольного пласта выявлены потенциально выбросоопасные пачки, допускается применение прогноза выбросоопасности по данным, зарегистрированным системами АГК.

ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО НАЧАЛЬНОЙ СКОРОСТИ ГАЗОВЫДЕЛЕНИЯ ИЗ СКВАЖИНЫ

116. Текущий прогноз выбросоопасности угольных пластов по начальной скорости газовыделения из скважины (далее — текущий прогноз по начальной скорости газовыделения ) проводится по результатам регулярных определений начальной скорости газовыделения , л/мин., из скважин, пробуренных по углю. Начальная скорость газовыделения определяется в соответствии с главой XXII Инструкции.

117. Скважины для проведения текущего прогноза по начальной скорости газовыделения бурятся по наиболее выбросоопасной пачке угля, определенной в соответствии с пунктом 216 главы XXIII Инструкции, мощностью более 0,2 м.

Скважины бурятся длиной:

для угольных пластов мощностью до 4 м — не менее 5,5 м;

для угольных пластов мощностью более 4 м — не менее 6,5 м.

В подготовительных и очистных забоях скважины бурятся не более чем через 4 м подвигания забоя.

На шахтах Донецкого угольного бассейна в подготовительных выработках скважины бурятся не более чем через 2 м подвигания забоя, в очистных выработках не более чем через 2,7 м подвигания забоя. Скважины бурятся длиной не менее 3,5 м.

В забоях подготовительных горных выработок, проводимых по угольным пластам пологого и (или) наклонного залегания мощностью 4 м и менее, бурятся две скважины на расстоянии 0,5 — 0,7 м от бортов выработки, на пластах мощностью более 4 м дополнительно бурится третья скважина в средней части забоя.

В очистном забое угольных пластов пологого и наклонного залегания скважины бурятся на расстоянии не более 10 м от верхнего и нижнего сопряжений очистной выработки с оконтуривающими горными выработками и не более чем через 10 м друг от друга по всей его длине.

В потолкоуступном очистном забое угольных пластов крутого и крутонаклонного залегания скважины бурятся в кутках нижней печи и в кутках уступов на расстоянии до 0,5 м от нависающего массива, в щитовых лавах на расстоянии до 0,5 м от кутков монтажной печи и лавы.

При бурении скважины ориентируются:

в подготовительном забое таким образом, чтобы забои пробуренных скважин находились на расстоянии не менее чем 2 м за контуром выработки;

в подготовительной выработке на угольном пласте крутого и крутонаклонного падения таким образом, чтобы забой пробуренной по восстанию угольного пласта скважины находился на расстоянии не менее 1,5 м за контуром горной выработки;

в очистном забое — в направлении его подвигания.

В очистном забое на угольных пластах категории «угрожаемые по внезапным выбросам угля и газа» скважины бурятся:

в лавах крутого и крутонаклонного залегания угольных пластов при потолкоуступном забое в нижней третьей части этажа;

в лавах пологого и наклонного залегания пластов в нишах, против бутовых полос и на участках протяженностью 10 м, прилегающих к нишам и бутовым полосам, или при отсутствии ниш на таком же расстоянии от сбоек очистного забоя с оконтуривающими выработками.

118. Участок угольного пласта относится к категории «опасно» при условии:

значение на очередном интервале бурения превысило пороговое значение начальной скорости газовыделения gкр, л/мин.;

скважину не удается пробурить до проектной длины;

при бурении скважины наблюдаются события, предшествующие внезапному выбросу угля и газа, приведенные в главе II Инструкции.

119. Пороговое значение начальной скорости газовыделения gкр принимается равным:

для условий шахт Донецкого бассейна:

при 15%, =5 л/мин.;

при 15%<20%, =4,5 л/мин.;

при 20%<30%, =4,0 л/мин.;

при 30%<%, =4,5 л/мин.;

для других угольных бассейнов =4,0 л/мин.

Значение определяется как среднеарифметическое значение по 10 пробам угля, отобранным в подготовительных или очистных выработках, или по данным, полученным при проведении геолого-разведочных работ.

120. Размер опасной зоны по длине очистного забоя ограничивается скважинами, в которых зафиксированы значения менее порогового значения.

121. Текущий прогноз по начальной скорости газовыделения не проводится при выполнении мер предотвращения внезапных выбросов угля и газа, указанных в таблице приложения N 4 к Инструкции, и контроля их эффективности, проведенного в соответствии с главой XIX Инструкции.

122. Результаты прогноза по начальной скорости газовыделения вносятся в журнал регистрации результатов прогноза выбросоопасности по начальной скорости газовыделения , (рекомендуемый образец приведен в приложении N 11 к Инструкции).

ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО НАЧАЛЬНОЙ СКОРОСТИ ГАЗОВЫДЕЛЕНИЯ И ВЫХОДУ БУРОВОЙ МЕЛОЧИ ИЗ СКВАЖИНЫ

123. Для проведения текущего прогноза по начальной скорости газовыделения и выходу буровой мелочи бурение скважин осуществляется в соответствии с пунктом 117 главы XII Инструкции.

Начальная скорость газовыделения и выход буровой мелочи определяются при бурении скважин по наиболее выбросоопасной пачке угольного пласта.

При проведении данного прогноза определение начальной скорости газовыделения выполняется в соответствии с главой XXII Инструкции, а выхода буровой мелочи — в соответствии с пунктами 195 — 196 главы XX Инструкции.

124. После окончания бурения скважин по максимальной скорости газовыделения gmax, л/мин., и максимальному объему буровой мелочи , л/м, определяется показатель выбросоопасности R, у.е.

Показатель выбросоопасности R определяется:

для Воркутинского месторождения по формуле:

; (44)

для остальных угольных бассейнов по формуле:

. (45)

При R<0 участок пласта неопасный, при R0 выбросоопасность участка угольного пласта дополнительно определяется по показателю , рассчитанному по формуле приведенной в главе XXII Инструкции.

При >0,65 участок пласта относится к невыбросоопасным, при 0,65 — к выбросоопасным.

Учитывается наибольшее значение показателя R, полученное по двум контрольным шпурам, пробуренным из одного положения забоя выработки.

Результаты текущего прогноза по начальной скорости газовыделения и выходу буровой мелочи вносятся в журнал регистрации результатов текущего прогноза по начальной скорости газовыделения и выходу буровой мелочи (рекомендуемый образец приведен в приложении N 12 к Инструкции).

ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО АКУСТИЧЕСКОЙ ЭМИССИИ МАССИВА ГОРНЫХ ПОРОД

125. Текущий прогноз выбросоопасности угольных пластов по АЭ выполняется по числу импульсов АЭ, генерируемых при образовании трещин в массиве горных пород.

На первых трех циклах текущего прогноза по АЭ проводятся разведочные наблюдения в соответствии с главой XXIII Инструкции.

126. Для текущего прогноза по АЭ используется аппаратура регистрации и передачи сейсмоакустического сигнала, состоящая из геофона и наземного технического устройства.

127. Для проведения текущего прогноза по АЭ на выемочных участках геофоны устанавливаются в скважинах длиной не менее 2 м, пробуренных в оконтуривающих горных выработках на расстоянии не менее 3 м, но не более половины радиуса действия геофона от их сопряжений с очистной выработкой или на секциях механизированной крепи.

128. Для проведения текущего прогноза по АЭ в подготовительных выработках геофон устанавливается:

в скважинах длиной не менее 2 м, пробуренных на расстоянии 5 — 20 м от забоя подготовительной выработки при буровзрывном способе ее проведения;

на расстоянии 20 — 40 м от забоя подготовительной выработки при комбайновом способе ее проведения.

Геофоны устанавливаются на расстоянии до забоя подготовительной выработки не более половины радиуса действия геофона.

129. Радиус действия геофона определяется при каждой установке геофона. Радиус действия геофона принимается равным расстоянию от геофона до источника возбуждения сигнала, на котором амплитуда сигнала, воспринимаемая геофоном, превышает уровень шума в 2 раза. Результаты определения радиуса действия геофона оформляются актом.

Прослушивание в режиме реального времени, поступающего в наземный блок сейсмоакустического сигнала, и определение активности АЭ в часовых интервалах имп/ч, выполняется ИТР угледобывающей организации, прошедшими обучение.

130. В конце технологических суток по вычисляется средняя активность АЭ , имп/ч, за временной интервал (далее — интервал осреднения) , ч, равный для очистных забоев 30 часам, для подготовительных забоев — 10 часам.

Значение , рассчитывается по формуле:

. (46)

При расчете учитываются только те значения , которые были зарегистрированы во время работы горного оборудования по угольному забою.

При расчете интервал осреднения ежесуточно сдвигается относительно предыдущих суток на количество часов, равное суммарному времени работы горного оборудования по угольному забою в предыдущие сутки.

131. Участок угольного пласта относится к категории «опасно» при выполнении одного из условий:

относительное увеличение средней активности АЭ , %, превышает пороговое значение относительного увеличения средней активности АЭ , %;

средняя активность АЭ на часовом интервале регистрации больше или равна пороговому значению , имп/ч.

Относительное увеличение активности АЭ , определяется по формуле:

. (47)

Пороговые значения относительного увеличения средней активности принимаются равными:

при 10, =5%;

при 2<<10, =10%.

При <2 участок угольного пласта к категории «опасно» относится только в случае, если , зарегистрированы в часовом интервале более пороговой средней активности АЭ , имп/ч.

Для очистных забоев , определяется по формуле:

, (48)

где — пороговый коэффициент активности АЭ.

При 3,6 принимается равным 4.

При <3,6 принимается равным 4,5.

Для подготовительных забоев , рассчитывается по формуле:

, (49)

132. Участок угольного пласта, для которого текущим прогнозом по АЭ была установлена категория «опасно», относится к категории «неопасно» в случае, если первым прогнозом, проведенным после выхода подготовительного или очистного забоя за зону запаса, была установлена категория «неопасно». Зона запаса принимается равной не менее 6 м. Горные работы в пределах зоны запаса ведутся с применением мер предотвращения внезапных выбросов угля и газа.

133. Текущий прогноз по АЭ проводится непрерывно. В случае, когда по техническим причинам текущий прогноз по АЭ не проводился в течение одного часа и более, осреднение проводится со времени возобновления текущего прогноза по АЭ.

134. На выбросоопасных угольных пластах при комбайновом способе проведения подготовительных выработок не менее чем через 30 м подвигания забоя для определения выбросоопасности угольного пласта проводятся разведочные наблюдения в соответствии с главой XXIII Инструкции.

135. В очистном забое на участке угольного пласта, на котором текущим прогнозом по АЭ установлена категория «опасно», проводится прогноз выбросоопасности по начальной скорости газовыделения . Определение начальной скорости газовыделения приведен в главе XXII Инструкции. Скважины для прогноза выбросоопасности по начальной скорости газовыделения бурятся на участке угольного пласта, находящемся в границах действия геофона, который зарегистрировал АЭ, превышающую пороговые уровни.

136. Результаты текущего прогноза выбросоопасности угольных пластов по АЭ вносятся в журнал регистрации активности акустической эмиссии и расчета пороговых значений прогностических параметров (рекомендуемый образец приведен в приложении N 13 к Инструкции).

ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО ПАРАМЕТРАМ ИСКУССТВЕННОГО АКУСТИЧЕСКОГО СИГНАЛА

137. Текущий прогноз выбросоопасности по параметрам искусственного акустического сигнала проводится с использованием программно-аппаратных средств, осуществляющих регистрацию и автоматизированную обработку искусственного акустического сигнала, возникающего в массиве горных пород при воздействии на забой горного оборудования. Искусственный акустический сигнал непрерывно обрабатывается в течение временных интервалов, соответствующих циклам выемки угля в забое очистной выработки, и выемки угля или угля и вмещающих пород, в забое подготовительной выработки.

В случае отсутствия по техническим причинам в нескольких последовательных циклах автоматизированной обработки искусственного акустического сигнала безопасным считается участок угольного пласта протяженностью не более 4 м от положения забоя, на котором была последний раз установлена категория «неопасно».

138. Искусственный акустический сигнал регистрируется геофонами. Количество геофонов, используемых для регистрации акустического сигнала, определяется в документации по проведению прогноза выбросоопасности по параметрам искусственного акустического сигнала.

Геофоны устанавливаются в угольном пласте или вмещающих его породах, на элементах крепи горной выработки и (или) на секциях механизированной крепи очистного забоя в соответствии с проектной документацией.

139. В подготовительных выработках один геофон устанавливается на расстоянии не более 50 м от забоя, в горных выработках выемочного участка — по одному геофону в каждой горной выработке, примыкающей к очистному забою, на расстоянии не более 50 м от него.

На секциях механизированной крепи очистного забоя геофоны устанавливаются на расстоянии не более 40 м от сопряжений очистного забоя.

140. Прогноз по параметрам искусственного акустического сигнала проводится по результатам сравнения текущих значений прогностических параметров спектра искусственного акустического сигнала (далее — прогностические параметры), регистрируемых в каждом цикле подвигания забоя, с их пороговыми значениями. В качестве прогностических параметров используются:

низкочастотная составляющая спектра искусственного акустического сигнала , у.е.;

высокочастотная составляющая спектра искусственного акустического сигнала , у.е.;

нижняя частота спектра искусственного акустического сигнала, соответствующая амплитуде искусственного акустического сигнала, равная 0,5 ее максимального значения;

нижняя частота спектра искусственного акустического сигнала, соответствующая амплитуде искусственного акустического сигнала, равная 0,75 ее максимального значения.

141. Первоначально пороговые значения прогностических параметров устанавливаются по результатам текущего прогноза выбросоопасности по параметрам искусственного акустического сигнала, полученным на участке проводимой горной выработки или иных горных выработок, пройденных поэтому шахтопласту, для которых установлена категория «неопасно».

Пороговые значения прогностических параметров утверждаются техническим руководителем (главным инженером) угледобывающей организации.

По мере подвигания забоя подготовительной или очистной выработки пороговые значения прогностических параметров корректируются с учетом горно-геологических условий.

Не более чем через 300 м подвигания забоя подготовительной или очистной выработки пороговые значения прогностических параметров переутверждаются.

142. Участок угольного пласта, для которого текущим прогнозом по параметрам искусственного акустического сигнала была установлена категория «опасно», относится к категории «неопасно» в случае, если первым прогнозом, проведенным после выхода подготовительного или очистного забоя за зону запаса, была установлена категория «неопасно». Зона запаса принимается в соответствии с пунктом 132 главы XII Инструкции.

143. В очистном забое место нахождения наиболее опасного по внезапным выбросам угля и газа участка угольного пласта определяется по коэффициенту отношения прогностических параметров и , доля ед., определяемому по формуле:

. (50)

Наиболее опасный по внезапным выбросам угля и газа участок угольного пласта соответствует месту, где находился комбайн в то время, когда было определено максимальное значение .

144. Результаты прогноза по параметрам искусственного акустического сигнала, при котором выявлены участки угольного пласта категории «опасно», выводятся на бумажные носители информации и вносятся в журнал регистрации результатов прогноза по параметрам искусственного акустического сигнала (рекомендуемый образец приведен в приложении N 14 к Инструкции).

145. Результаты прогноза по параметрам искусственного акустического сигнала в электронном виде хранятся в течение всего времени проведения подготовительной выработки или отработки выемочного участка на электронных носителях информации.

ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО ДАННЫМ, ЗАРЕГИСТРИРОВАННЫМ СИСТЕМАМИ АЭРОГАЗОВОГО КОНТРОЛЯ

146. Текущий прогноз выбросоопасности угольных пластов по данным, зарегистрированным системами АГК, проводится при проведении нисходящих подготовительных выработок буровзрывным способом на угольных пластах крутого залегания.

147. Для выполнения данного прогноза осуществляется непрерывный автоматический контроль содержания метана и расхода воздуха. Датчики, осуществляющие контроль содержания метана и скорости (расхода) воздуха, устанавливаются на минимальном расстоянии от забоя выработки, на котором сохраняется их работоспособность во время взрывных работ.

Для проведения прогноза используются данные, зарегистрированные системами АГК:

— фоновое содержание метана, %;

— максимальное содержание метана после взрывных работ, %;

— содержание метана в конце интервала регистрации, %;

— расход воздуха в конце интервала регистрации, м3/мин.

Фоновое содержание метана определяется за временной интервал продолжительностью не менее 2 часов, в течение которого не проводились работы, связанные с воздействием на угольный пласт.

Продолжительность интервалов регистрации принимается равной 15 минутам.

В конце каждого интервала определяются и . Регистрация проводится в течение времени реакции угольного пласта на производство в забое взрывных работ , мин., за которое содержание метана в забое снизилось до , но не более 2 часов.

148. Прогноз выбросоопасности забоя проводится в следующем порядке.

Рассчитывается пороговое содержание метана после взрывания , %, по формуле:

, (51)

где: — площадь угольного пласта в забое горной выработки, м2;

b — подвигание забоя за цикл, м;

— удельный вес угля, МН/м3;

— среднее значение расхода воздуха, зарегистрированного в конце интервалов регистрации, м3/мин.

Значение , рассчитывается по формуле:

. (52)

При < участок угольного пласта впереди забоя относится к невыбросоопасным.

При для определения выбросоопасности рассчитывается эффективная газоносность угольного пласта , м3/т, по формуле:

(53)

При 4 участок угольного пласта впереди забоя выработки относится к опасным по внезапным выбросам угля и газа, при <4 — к неопасным.

149. Результаты текущего прогноза выбросоопасности угольных пластов по данным, зарегистрированным системами АГК, вносятся в журнал автоматизированного прогноза выбросоопасности системами аэрогазового контроля (рекомендуемый образец приведен в приложении N 15 к Инструкции).

XIII. МЕТОДЫ ПРОГНОЗА ВЫБРОСООПАСНОСТИ ГОРНЫХ ПОРОД

150. В шахтах Донецкого бассейна выбросоопасность горных пород определяется по керну, полученному при бурении скважин.

Скважины в подготовительных горных выработках бурятся по выбросоопасному слою горных пород в направлении проведения горной выработки.

Периодичность бурения скважин для прогноза выбросоопасности горных пород и их длина определяются из условия обеспечения неснижаемого опережения не менее 2 м относительно суточного подвигания забоя.

151. Выбросоопасность горных пород определяется по наличию выпукло-вогнутых дисков в 1 м разделившегося керна.

При наличии в 1 м керна выпукло-вогнутых дисков горные породы относятся к выбросоопасным.

В случае, когда керн не разделен на диски, горные породы относятся к невыбросоопасным.

152. Результаты определения выбросоопасности горных пород оформляются актом.

153. Горные выработки по выбросоопасным горным породам проводятся с выполнением мер предотвращения внезапных выбросов или буровзрывным способом в режиме сотрясательного взрывания.

XIV. ПРОВЕДЕНИЕ ПРОГНОЗА ДИНАМИЧЕСКИХ РАЗРУШЕНИЙ ПОРОД ПОЧВЫ ГОРНЫХ ВЫРАБОТОК

154. Прогноз динамических разрушений пород почвы горных выработок в соответствии с настоящей главой проводится на шахтах, отрабатывающих пласт «Мощный» Воркутинского месторождения.

155. Прогноз динамических разрушений пород почвы горных выработок проводится в два этапа.

На первом этапе бурятся геолого-разведочные скважины и определяется:

глубина расположения горной выработки , м;

мощность угольного пласта , м;

ширина горной выработки вчерне a, м;

мощность и физико-механические свойства пород почвы на глубину не менее 2a;

границы опасных зон (зон ПГД, у передовых выработок, у геологических нарушений).

Шаг заложения геолого-разведочных скважин принимается не более 100 м. В районах передовых выработок геолого-разведочные скважины бурятся в соответствии со схемой, приведенной на рисунке 10. Параметры заложения скважин принимаются с учетом слоистости массива горных пород.

Рис. 10. Схема заложения геолого-разведочных скважин в районе передовой выработки.

По данным, полученным при бурении геолого-разведочных скважин, выявляются потенциально опасные участки подготовительной выработки, в пределах которых в почве залегают потенциально склонные к горным ударам слои горных пород мощностью 0,5 м, у которых предел прочности на одноосное сжатие 50 МПа.

Мощность опасного слоя горных пород , м, принимается равной суммарной мощности всех слоев горных пород, залегающих в почве горной выработки, включая слой, у которого 0,5 м и 50 МПа.

Условная ширина горной выработки м, определяется по формуле:

=а+2, (54)

где — ширина зоны разгрузки угольного пласта в бок горной выработки, м.

Ширина зоны разгрузки угольного пласта в бок горной выработки, определяется по формуле:

. (55)

Потенциально опасными считаются участки, на которых выполняется условие:

. (56)

На потенциально опасных участках все слои горных пород, залегающие в почве горной выработки на расстоянии от ее почвы, равном mоп.сл.пор, относятся к опасному слою.

На втором этапе в пределах потенциально опасного участка выделяются опасные участки, для которых выполняется условие:

, (57)

где: — коэффициент пригрузки, учитывающий влияние горно-геологических и горнотехнических условий, ед. В зоне влияния очистной выработки =1,4. При подходе очистной выработки к передовой горной выработке определяется по номограмме, приведенной на рисунке 11;

— удельный вес пород, МН/м3;

— параметр, отражающий сжимающие напряжения в опасном слое, ед. Значение определяется по номограмме, приведенной на рисунке 12.

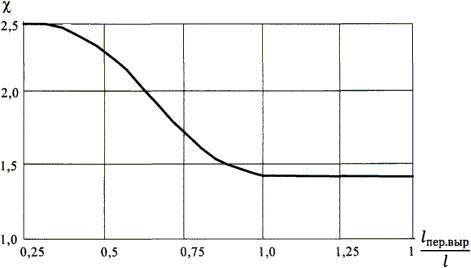

Рис. 11. Номограмма для определения : — расстояние от забоя лавы до передовой выработки, м; l — ширина зоны опорного давления, м.

Ширина зоны опорного давления определяется по номограмме, приведенной на рисунке 8 главы VIII Инструкции.

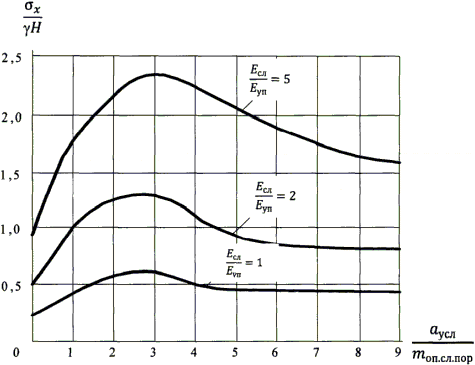

Рис. 12. Номограмма для определения в опасном слое: — модуль упругости опасного слоя, МПа; — модуль упругости слоя горных пород, залегающего в непосредственной почве угольного пласта, МПа.

156. В случае, когда в почве горной выработки залегают несколько слоев пород, при прогнозе динамических разрушений пород почвы горных выработок применяются средневзвешенные значения , и , которые определяются по формулам:

; (58)

; (59)

. (60)

157. Выявленные опасные зоны наносятся на горную графическую документацию.

XV. МЕТОД ПРОГНОЗА ВНЕЗАПНЫХ ВЫДАВЛИВАНИЙ УГЛЯ

158. Прогноз внезапных выдавливаний угля выполняется на склонных к внезапным выдавливаниям угля пластах по параметрам искусственного акустического сигнала, регистрируемого в соответствии с главой XII Инструкции.

159. Опасность внезапных выдавливаний угля определяется по коэффициенту , доля ед., рассчитываемому по формуле:

где: — амплитуда акустического сигнала, у.е.;

f — частота акустического сигнала, Гц.

При 0,5 угольный пласт, расположенный на участке, на котором проводилось определение опасности внезапных выдавливаний угля, относится к категории «опасный по внезапному выдавливанию угля».

Допускается корректировка порогового значения коэффициента с учетом обоснований данного параметра, полученных с привлечением научно-исследовательских организаций, специализирующихся в области предотвращения ДЯ.

160. Результаты прогноза внезапных выдавливаний угля при категории «опасный по внезапному выдавливанию угля» вносятся в журнал регистрации результатов прогноза по параметрам искусственного акустического сигнала, (рекомендуемый образец приведен в приложении N 14 к Инструкции).

XVI. МЕТОД ПРОГНОЗА ДИНАМИЧЕСКИХ РАЗРУШЕНИЙ ПОРОД ПОЧВЫ С ИНТЕНСИВНЫМ ГАЗОВЫДЕЛЕНИЕМ

161. Прогноз динамических разрушений пород почвы с интенсивным газовыделением выполняется на угольных пластах, почва которых склонна к динамическому разрушению с интенсивным газовыделением. Прогноз выполняется по параметрам искусственного акустического сигнала, регистрируемого в соответствии с главой XII Инструкции. При прогнозе динамических разрушений с интенсивным газовыделением регистрируются акустические сигналы, возникающие в горных породах, залегающих между горной выработкой и источником интенсивного газовыделения.

162. Опасность динамических разрушений пород почвы с интенсивным газовыделением определяется по коэффициенту , доля ед., рассчитываемому по формуле:

где — амплитуда акустического сигнала на резонансной частоте, у.е.

При 0,7 горные породы, залегающие между горной выработкой и источником интенсивного газовыделения, относятся к категории «опасные по динамическим разрушениям пород почвы с интенсивным газовыделением» (далее — опасные по прорывам метана).

163. Результаты прогноза динамических разрушений пород почвы с интенсивным газовыделением при категории «опасные по прорывам метана» вносятся в журнал регистрации результатов прогноза по параметрам искусственного акустического сигнала (рекомендуемый образец приведен в приложении N 14 к Инструкции).

XVII. МОНИТОРИНГ МАССИВА ГОРНЫХ ПОРОД

164. Мониторинг массива горных пород проводится на шахтах, отрабатывающих угольные пласты, опасные по горным ударам и (или) внезапным выбросам.

165. На шахтах Кузнецкого угольного бассейна с глубины ведения горных работ > в границах выемочных участков до ввода их в эксплуатацию проводятся геофизические и горно-геологические исследования угольного пласта. При проведении геофизических и горно-геологических исследований угольного пласта в границах выемочных участков учитываются результаты прогноза выбросоопасности, полученные при проведении оконтуривающих горных выработок, и результаты оценки геофизическими методами напряженно-деформированного состояния массива горных пород, его структурной неоднородности и выделения зон, в границах которых возможны внезапные выбросы.

166. Мониторинг массива горных пород проводится в целях оценки геодинамического состояния массива горных пород и выявления участков угольных пластов, на которых возможно возникновение горных ударов и (или) внезапных выбросов.

167. Методы проведения мониторинга массива горных пород определяются проектной документацией на строительство, реконструкцию или техническое перевооружение шахты.

168. Мониторинг массива горных пород проводится для контроля параметров, характеризующих его состояние и (или) их оценки.

169. Мониторинг массива горных пород включает систематические и (или) непрерывные наблюдения.

Систематические наблюдения включают:

выявление на опасных по горным ударам угольных пластах зон сейсмической и геодинамической активности;

проведение работ по отнесению угольных пластов и горных пород к угрожаемым и склонным по ДЯ;

проведение прогноза ДЯ методами, предусмотренными Инструкцией;

проведение на опасных по внезапным выбросам угольных пластах в границах выемочных участков геофизических и горно-геологических исследований.

Непрерывные наблюдения за массивом горных пород проводятся геофизическими методами (далее — геофизический мониторинг).

170. Геофизический мониторинг проводится в соответствии с методикой, разработанной организацией — разработчиком метода.

171. Оценка геодинамического состояния массива горных пород проводится в соответствии с документацией по проведению геофизического мониторинга, разработанной организацией — разработчиком метода.

172. Оценка геодинамического состояния массива горных пород проводится по параметрам, установленным для каждого отрабатываемого шахтопласта.

173. Параметры оценки геодинамического состояния массива горных пород утверждаются техническим руководителем (главным инженером) угледобывающей организации.

XVIII. МЕРЫ ПРЕДОТВРАЩЕНИЯ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ

174. На участках угольного пласта категории «опасно», на особовыбросоопасных участках угольного пласта и при приведении целиков угля в неудароопасное состояние применяются меры (одна или несколько) предотвращения ДЯ. Меры, направленные на предотвращение динамических явлений, приведены в приложении N 4 к Инструкции.

175. При применении локальных мер предотвращения горных ударов участок угольного пласта считается приведенным в неудароопасное состояние, если на всех циклах подвигания забоя подготовительной или очистной выработки на участке защитной зоны и на двух циклах после выхода из участка защитной зоны установлена категория «неопасно».

XIX. КОНТРОЛЬ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ

МЕТОДЫ КОНТРОЛЯ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ

176. Методы контроля эффективности мер по предотвращению динамических явлений приведены в приложении N 5 к Инструкции.

177. При оценке локальных мер по предотвращению ДЯ «неэффективно» эти же меры применяются повторно или применяются другие меры предотвращения динамических явлений.

При невозможности эффективного применения мер по предотвращению ДЯ горная выработка проводится буровзрывным способом, на выбросоопасных угольных пластах — буровзрывным способом в режиме сотрясательного взрывания.

КОНТРОЛЬ ЭФФЕКТИВНОСТИ РЕГИОНАЛЬНЫХ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ

178. Контроль эффективности региональных мер по предотвращению ДЯ проводится методами прогноза ДЯ:

региональных мер по предотвращению внезапных выбросов — методами прогноза внезапных выбросов, приведенными в главе XII Инструкции и (или) по влажности потенциально опасных угольных пачек;

региональных мер по предотвращению горных ударов — методами прогноза горных ударов, приведенными в главах VII и X Инструкции.

КОНТРОЛЬ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ВНЕЗАПНЫХ ВЫБРОСОВ ПРИ ВСКРЫТИИ УГОЛЬНЫХ ПЛАСТОВ

179. Контроль эффективности мер по предотвращению внезапных выбросов при вскрытии угольных пластов проводится методами прогноза ДЯ, приведенными в главе VI Инструкции.

КОНТРОЛЬ ЭФФЕКТИВНОСТИ ЛОКАЛЬНЫХ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ ПРИ ВЕДЕНИИ ГОРНЫХ РАБОТ В ОЧИСТНЫХ И ПОДГОТОВИТЕЛЬНЫХ ЗАБОЯХ

180. Контроль эффективности локальных мер по предотвращению ДЯ при ведении горных работ в очистных и подготовительных забоях проводится непосредственно после выполнения мер по предотвращению ДЯ. Контроль эффективности применения гидрорыхления проводится не ранее, чем через 30 минут после его окончания.

181. Контроль эффективности локальных мер по предотвращению внезапных выбросов проводится следующими методами прогноза:

по начальной скорости газовыделения ;

по начальной скорости газовыделения и выходу буровой мелочи.

В случае превышения начальной скорости газовыделения на 4 л/мин. на шахтах Кузнецкого бассейна контроль эффективности проводится в соответствии с главой XXII Инструкции.

Контроль эффективности локальных мер по предотвращению горных ударов проводится методом прогноза удароопасности по выходу буровой мелочи.

182. Эффективность применения локальных мер по предотвращению внезапных выбросов контролируется через интервал, равный длине скважины , приведенной в пункте 118 главы XII Инструкции, уменьшенной на 1,5 м.

Эффективность применения локальных мер по предотвращению горных ударов контролируется через интервал, равный длине скважин, уменьшенной на 0,7n на участке угольного пласта, на котором была установлена категория «опасно», и на прилегающих к нему участках угольного пласта протяженностью 0,2l.

КОНТРОЛЬ ЭФФЕКТИВНОСТИ УВЛАЖНЕНИЯ УГОЛЬНОГО ПЛАСТА

183. Контроль эффективности увлажнения угольного пласта проводится по влажности потенциально опасных по внезапным выбросам угольных пачек. Пробы отбираются методом отбора пластовых проб. В очистном забое пробы отбираются не менее чем через 10 м. Первый отбор проб проводится после завершения первого цикла выемки угля, следующего за выполнением работ по его увлажнению. Последующие пробы отбираются на интервале подвигания забоя, не превышающем расстояние между скважинами для увлажнения. Влажность проб угля определяется в срок не более одних суток после отбора проб. Увлажнение угольного пласта считается эффективным в случае, если влажность угля во всех отобранных пробах не менее 6%.

КОНТРОЛЬ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ ПО ПАРАМЕТРАМ ИСКУССТВЕННОГО АКУСТИЧЕСКОГО СИГНАЛА

КОНТРОЛЬ ЭФФЕКТИВНОСТИ БУРЕНИЯ РАЗГРУЗОЧНЫХ СКВАЖИН

184. Контроль эффективности бурения разгрузочных скважин по параметрам искусственного акустического сигнала, создаваемого в массиве горных пород воздействием бурового инструмента, проводится в процессе бурения разгрузочных скважин.

185. Геофон устанавливается на расстоянии 5 — 10 м от устья буримой скважины.

186. Искусственный акустический сигнал обрабатывается в каждом интервале бурения скважины, равном длине буровых штанг.

Регистрация и обработка акустического сигнала выполняются в соответствии с главой XII Инструкции.

187. Контроль эффективности бурения разгрузочных скважин проводится по прогностическому параметру , определяемому по формуле:

, (61)

где: — максимальная энергия искусственного акустического сигнала, зарегистрированная при бурении первых 3 — 4 интервалов скважины;

— энергия искусственного акустического сигнала, зарегистрированная при бурении i-го интервала скважины.

Для скважин длиной lскв < 20 м пороговое значение параметра =3, для скважин длиной 20 м пороговое значение =3,5.

Бурение разгрузочных скважин считается эффективным, если все скважины пробурены на длину, указанную в проектной документации, при бурении каждой скважины параметр не превысил порогового значения и его среднее значение, рассчитанное по результатам бурения всех скважин не превысило 2.

КОНТРОЛЬ ЭФФЕКТИВНОСТИ ГИДРОРЫХЛЕНИЯ УГОЛЬНОГО ПЛАСТА ПО ПАРАМЕТРАМ ИСКУССТВЕННОГО АКУСТИЧЕСКОГО СИГНАЛА

188. Контроль эффективности гидрорыхления угольного пласта по параметрам искусственного акустического сигнала проводится в процессе нагнетания жидкости в угольный пласт. Для регистрации акустического сигнала геофон устанавливается на расстоянии 5 — 10 м от устья скважины, через которую жидкость нагнетается в угольный пласт.

189. Искусственный акустический сигнал, возникающий при воздействии жидкости на угольный пласт под большим давлением, обрабатывается в равных временных интервалах, в течение которых жидкость нагнетается в угольный пласт.

Регистрация и обработка акустического сигнала выполняются в соответствии с главой XII Инструкции.

190. Прогностическим параметром служит низкочастотная составляющая спектра искусственного акустического сигнала , у.е.

Гидрорыхление считается эффективным, если в течение времени нагнетания жидкости в угольный пласт после достижения максимального значения снизилась более чем на 5% и давление жидкости в гидросистеме снизилось более чем на 30% от максимального.

КОНТРОЛЬ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ВНЕЗАПНЫХ ВЫБРОСОВ ПО ДИНАМИКЕ НАЧАЛЬНОЙ СКОРОСТИ ГАЗОВЫДЕЛЕНИЯ

191. Контроль эффективности мер по предотвращению внезапных выбросов проводится по динамике начальной скорости газовыделения из скважины длиной до 4 м, которая бурится на участке угольного пласта, находящемся между скважинами, пробуренными в качестве локальных мер предотвращения ДЯ.

Скважины бурятся поинтервально: на первом интервале — на (1 +/- 0,05) м, всех последующих — (0,5 +/- 0,05) м. На каждом интервале бурения скважин проводится измерение начальной скорости газовыделения в соответствии с главой XXII Инструкции.

За начальную скорость газовыделения принимается максимальная скорость газовыделения, замеренная не позднее чем через 2 минуты после окончания бурения. Измерения прекращаются на интервале, на котором она снизилась не менее чем на 10% по сравнению с , измеренной на предыдущем интервале.

192. Меры по предотвращению внезапных выбросов считаются эффективными, если безопасная глубина выемки угля , м, превышает подвигание забоя за цикл b, м.

Безопасная глубина выемки угля , определяется по формуле:

, (62)

где — зона разгрузки призабойной части угольного пласта, м.

193. Если при бурении скважины установлено снижение на 10%, то принимается равной расстоянию от устья скважины до интервала, на котором установлено снижение , если снижения не установлено, то =4,5 м, если на всех интервалах скважины <0,8 л/мин., то =5,0 м.

XX. ОПРЕДЕЛЕНИЕ ВЫХОДА БУРОВОЙ МЕЛОЧИ

194. Скважины для определения выхода буровой мелочи бурятся по наиболее прочной пачке угольного пласта.

Наиболее прочная пачка угля определяется методом, изложенным в пунктах 197 — 200 главы XXI Инструкции.

195. Выход буровой мелочи определяется поинтервально с каждого метра бурения контрольной скважины.

196. Выход буровой мелочи определяется мерным сосудом, шкала которого позволяет определять объем буровой мелочи с точностью не менее +/- 0,1 л или ее взвешиванием с точностью не менее +/- 0,1 кг.

XXI. ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ И КОЭФФИЦИЕНТА КРЕПОСТИ УГЛЯ ПО ПРОТОДЬЯКОНОВУ

ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ УГЛЯ

197. Прочность угля qуг, у.е., определяется техническим устройством, в котором энергия пружинного механизма используется для динамического внедрения стального конуса в уголь (далее — прочностномер). Пружинный механизм прочностномера тарируется с периодичностью не более одного года.

198. Определение прочности угля:

угольный пласт очищается от отслоившегося угля;

выполняются не менее пяти внедрений стального корпуса в уголь. Перед каждым внедрением прочностномер плотно прижимается к углю. Место последующего внедрения смещается по угольной пачке или пласту от места предыдущего не менее чем на 10 см;

после каждого внедрения по шкале прочностномера измеряется глубина внедрения стального конуса в уголь , мм, и рассчитывается прочность угля , по формуле:

. (63)

По результатам данных определений рассчитывается средняя прочность угля , у.е., в угольной пачке и (или) угольном пласте.

199. Средняя прочность угля , рассчитывается по формуле:

, (64)

где — количество внедрений стального конуса прочностномера в угольный пласт.

200. Прочность угольного пласта, состоящего из нескольких угольных пачек, рассчитывается по формуле:

, (65)

где:

— средняя прочность угля i-ой угольной пачки, у.е.;

— мощность i-ой угольной пачки, м.

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА КРЕПОСТИ УГЛЯ ПО ПРОТОДЬЯКОНОВУ

201. Коэффициент крепости угля по Протодьяконову , у.е., в лабораторных условиях определяется методом, основанном на дроблении проб угля в стандартных условиях, (метод определения коэффициента крепости по Протодьяконову), в горных выработках — техническим устройством, принцип работы которого основан на испытании угля на сопротивление резанию.

По результатам определений рассчитывается средний коэффициент крепости угля по Протодьяконову , у.е., в угольной пачке или угольном пласте.

202. Средний коэффициент крепости угля по Протодьяконову , вычисляется по формуле:

. (66)

203. Коэффициент крепости по Протодьяконову угольного пласта, состоящего из нескольких угольных пачек, вычисляется по формуле:

, (67)

где — средний коэффициент крепости угля по Протодьяконову i-ой угольной пачки, у.е.

XXII. ОПРЕДЕЛЕНИЕ НАЧАЛЬНОЙ СКОРОСТИ ГАЗОВЫДЕЛЕНИЯ

204. Для определения начальной скорости газовыделения , л/мин., по угольному пласту бурится скважина диаметром 42 — 44 мм.

Скважина бурится по направлению движения забоя горной выработки.

Скважина бурится поинтервально: на первом интервале — на (0,5 +/- 0,05) м, на всех последующих — (1 +/- 0,05) м. Начальная скорость газовыделения определяется после окончания бурения второго и всех последующих интервалов.

205. Определение начальной скорости газовыделения :

после окончания бурения каждого интервала из скважины извлекается буровой инструмент и в скважину устанавливается техническое устройство, герметизирующее скважину с каналом для отвода из скважины газа;

проверяется качество герметизации по манометру давления в камере герметизатора, которое должно быть не менее 0,1 МПа. При отсутствии манометра качество установки герметизатора контролируется по сопротивлению извлечения его из скважины;

к каналу для отвода газа герметизатора подключается техническое устройство для измерения скорости газа, истекающего из скважины.

206. Скважина герметизируется на расстоянии от забоя скважины:

для Донецкого угольного бассейна — (0,5 +/- 0,05) м;

для других угольных бассейнов — (1,0 +/- 0,05) м.

При определении динамики начальной скорости газовыделения герметизатор устанавливается на расстоянии (0,2 +/- 0,05) м от забоя скважины.

207. За начальную скорость газовыделения принимается максимальная замеренная в течение не более 2 минут после окончания бурения скважины скорость газа, истекающего из скважины.

208. При текущем прогнозе по начальной скорости газовыделения и выходу буровой мелочи скважины и при контроле эффективности применения локальных мер по предотвращению внезапных выбросов на шахтах Кузнецкого бассейна в случае, когда в течение 2 минут начальная скорость газовыделения превысила 4 л/мин., начальная скорость газовыделения измеряется еще на протяжении 5 минут и определяется начальная скорость газовыделения , л/мин., не позднее чем через 7 минут после окончания бурения очередного интервала.

В вышеуказанном случае выбросоопасность угольного пласта определяется по показателю, характеризующему изменение начальной скорости газовыделения , доля ед.

Значение , рассчитывается по формуле:

Участок угольного пласта в забое горной выработки относится к категории «опасно» при 0,65.

209. Для измерения начальных скоростей газовыделения и применяются средства измерений утвержденного типа, прошедшие поверку.

XXIII. ПРОВЕДЕНИЕ РАЗВЕДОЧНЫХ И КОНТРОЛЬНЫХ НАБЛЮДЕНИЙ НА СКЛОННЫХ К ВНЕЗАПНЫМ ВЫБРОСАМ УГЛЯ И ГАЗА УГОЛЬНЫХ ПЛАСТАХ

ПРОВЕДЕНИЕ РАЗВЕДОЧНЫХ НАБЛЮДЕНИЙ

210. Разведочные наблюдения на склонных к внезапным выбросам угля и газа угольных пластах (далее — разведочные наблюдения) проводятся по комплексу параметров в целях установления выбросоопасности угольного пласта в забоях подготовительных выработок.

211. Разведочные наблюдения проводятся после вскрытия угольного пласта при засечке горной выработки при локальном и текущем прогнозах выбросоопасности.

212. Разведочные наблюдения в подготовительных выработках, в которых проводится текущий прогноз, должны проводиться не более чем через 300 м подвигания забоя и не менее чем за 25 м по нормали к геологическому нарушению.

213. При проведении разведочных наблюдений определяются:

начальная скорость газовыделения , л/мин.;

средняя прочность угля , у.е., и (или) средний коэффициент крепости угля по Протодьяконову , у.е.;

мощность угольных пачек пласта , м, мощностью более 0,1 м или мощность угольного пласта , м.

Начальная скорость газовыделения и средняя прочность угля определяются для всех угольных пачек мощностью более 0,2 м.

Начальная скорость газовыделения определяется в соответствии с главой XXII Инструкции.

Средняя прочность и средний коэффициент крепости угля по Протодьяконову определяется по каждой выявленной пачке в соответствии с главой XXI Инструкции.

Мощность угольных пачек и мощность пласта определяются по нормали к напластованию с точностью до 0,01 м.

214. Параметры разведочных наблюдений , , , мощностью более 0,1 м или определяются в пунктах наблюдений, расположенных в забое подготовительной выработки на расстоянии 0,5 — 1 м от ее борта.

215. В забое подготовительной выработки разведочные наблюдения проводятся не менее чем в пяти циклах проведения горной выработки и не более чем через 2 м подвигания ее забоя.

216. При первом определении параметров разведочных наблюдений проводится геологическое обследование угольного пласта. При геологическом обследовании угольного пласта выявляются признаки геологических нарушений, определяется тектоническая структура угольного пласта, выделяются отдельные его пачки и оценивается степень их выбросоопасности.

Тектоническая структура угольного пласта определяется в соответствии с приложением N 6 к Инструкции.

При установлении выбросоопасности пачек угольного пласта учитывается ее возрастание при изменении тектонической структуры угля от II типа нарушенности к V типу. Выбросоопасность угольного пласта оценивается по максимальной выбросоопасности выделенных пачек.

Выбросоопасными угольными пачками считаются отдельные угольные пачки или совокупность смежных угольных пачек, у которых средняя прочность менее или равна 75 у.е. и общая максимальная мощность не менее 0,2 м. Для шахт Печорского угольного бассейна общая максимальная мощность выбросоопасных угольных пачек принимается не менее 0,1 м.

217. По результатам разведочных наблюдений, выполненных на всех циклах проведения горной выработки, методами математической статистики вычисляются следующие показатели, по которым оценивается выбросоопасное состояние угольного пласта в подготовительном или очистном забое:

максимальная скорость газовыделения x, л/мин.;

средняя прочность угля , у.е., или средний коэффициент крепости угля по Протодьяконову , у.е., рассчитанные по результатам всех циклов наблюдений;

средняя мощность угольного пласта mср.пл, м;

коэффициент изменчивости прочности угля , %, или коэффициент изменчивости коэффициента крепости угля по Протодьяконову , %;

коэффициент изменчивости мощности пласта , %.

Средняя прочность угля по выполненным определениям , вычисляется по формуле:

, (68)

где — средняя прочность угля при i-м определении.

Средний коэффициент крепости угля по Протодьяконову , вычисляется по формуле:

, (69)

где — средний коэффициент крепости угля по Протодьяконову при i-м определении.

Средняя мощность угольного пласта , вычисляется по формуле:

. (70)

Коэффициент изменчивости прочности угля , %, вычисляется по формуле:

, (71)

где — среднеквадратическое отклонение прочности угля , у.е.

Значение , вычисляется по формуле:

. (72)

Коэффициент изменчивости коэффициента крепости угля по Протодьяконову , %, вычисляется по формуле:

, (73)

где — среднеквадратическое отклонение коэффициента крепости угля по Протодьяконову , у.е.

Значение , вычисляется по формуле:

. (74)

Коэффициент изменчивости мощности угольного пласта , %, вычисляется по формуле:

, (75)

где — среднеквадратическое отклонение мощности угольного пласта , м.

Значение , вычисляется по формуле:

. (76)

218. Угольный пласт находится в категории «неопасно», если показатели, по которым оценивается выбросоопасное состояние забоя, удовлетворяют следующим условиям: не более 20%, не более 10%, не менее 0,6 у.е. или не менее 60 у.е. и <.

При невыполнении хотя бы одного из вышеуказанных условий участок угольного пласта относится к категории «опасно».

ПРОВЕДЕНИЕ КОНТРОЛЬНЫХ НАБЛЮДЕНИЙ

219. Контрольными наблюдениями на склонных к внезапным выбросам угля и газа угольных пластах (далее — контрольные наблюдения) устанавливается факт выхода забоя подготовительной выработки или очистной выработки из участка угольного пласта, для которого была установлена категория «опасно».

220. При проведении контрольных наблюдений определяются:

начальная скорость газовыделения ;

средний коэффициент крепости угля по Протодьяконову ;

угольные пачки мощностью более 0,1 м или мощность угольного пласта , м.

221. Выбросоопасное состояние угольного пласта в подготовительном или очистном забое определяется в пунктах наблюдений, расположенных:

в подготовительной выработке в забое на расстоянии 0,5 — 1 м от борта горной выработки;

в очистной выработке не менее чем в пяти пунктах, расположенных равномерно по длине очистной выработки.

Контрольные наблюдения проводятся:

в забое подготовительной горной выработки не менее чем в пяти циклах ее проведения и не более чем через 2 м подвигания забоя;

в очистной выработке не менее чем в пяти пунктах и не менее чем в двух циклах подвигания очистного забоя.

В нишах очистных забоев пункты наблюдений располагаются на расстоянии 0,5 — 1,0 м от кутка ниши.

222. После каждого определения , или вычисляется показатель, характеризующий изменение коэффициента крепости угля по Протодьяконову , %, показатель, характеризующий изменение мощности пласта , %, и показатель, характеризующий изменение мощностей пачек угольного пласта мощностью более 0,1 м , %.

Значение , вычисляется по формуле:

, (10)

В электронном документе нумерация формул соответствует официальному источнику.

где:

— средний коэффициент крепости угля по Протодьяконову, у.е.;

— средний коэффициент крепости угля по Протодьяконову на участке угольного пласта, на котором проводятся контрольные наблюдения.

Значение , вычисляется по формуле:

, (11)

где:

— средняя мощность угольного пласта на участках категории «неопасно»;

— средняя мощность угольного пласта на участке, на котором проводятся контрольные наблюдения.

223. Участки подготовительного или очистного забоя горной выработки не относятся к категории «опасно» при условии <15 %, 20% или 20% и <.

224. Результаты разведочных и контрольных наблюдений вносятся в журнал регистрации результатов разведочных и (или) контрольных наблюдений (рекомендуемый образец приведен в приложении N 16 к Инструкции).

При установлении по результатам разведочных и (или) контрольных наблюдений неопасного по внезапным выбросам угля и газа участка угольного пласта составляется акт установления по результатам разведочных и (или) контрольных наблюдений неопасного по внезапным выбросам угля и газа участка угольного пласта (рекомендуемый образец приведен в приложении N 17 к Инструкции).

Приложение N 1
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

ОБЛАСТЬ ПРИМЕНЕНИЯ, НАЗНАЧЕНИЕ, ВИДЫ И МЕТОДЫ ПРОГНОЗА ДИНАМИЧЕСКИХ ЯВЛЕНИЙ В ШАХТАХ

Угольные пласты и породы	Область применения	Назначение и виды прогноза	Методы прогноза
Угольные пласты и горные породы, на которых предусматривается ведение горных работ	Шахтное поле	Региональный прогноз	Исследование физических, фазово-физических, прочностных свойств угля и углевмещающих пород, геофизические исследования разведочных скважин. Прогноз по непрерывным сейсмоакустическим наблюдениям (проводится при отработке удароопасных угольных пластов для выявления на них зон активизации сейсмических процессов).
Склонные к ДЯ угольные пласты и	Угрожаемые по горным ударам угольные пласты	Вскрывающие горные выработки	Прогноз удароопасности в месте вскрытия угольных пластов	Прогноз удароопасности по выходу буровой мелочи
Забои очистных и подготовительных выработок	Локальный прогноз удароопасности угольных пластов	Прогноз удароопасности по выходу буровой мелочи. Прогноз удароопасности по изменению естественной влаги угля. Прогноз удароопасности по сейсмоакустической активности. Прогноз удароопасности электромагнитным методом. Прогноз удароопасности методом электрозондирования
Поддерживаемые горные выработки	Локальный прогноз удароопасности угольных пластов	Прогноз удароопасности по выходу буровой мелочи. Прогноз удароопасности по изменению естественной влаги угля. Прогноз удароопасности по сейсмоакустической активности. Прогноз удароопасности электромагнитным методом. Прогноз удароопасности методом электрозондирования
Опасные по горным ударам угольные пласты	Вскрывающие горные выработки	Прогноз удароопасности в месте вскрытия угольных пластов	Прогноз удароопасности по выходу буровой мелочи
Забои очистных и подготовительных выработок	Локальный прогноз удароопасности угольных пластов	Прогноз удароопасности по выходу буровой мелочи. Прогноз удароопасности по изменению естественной влаги угля. Прогноз удароопасности по сейсмоакустической активности. Прогноз удароопасности электромагнитным методом. Прогноз удароопасности методом электрозондирования
Поддерживаемые горные выработки	Локальный прогноз удароопасности угольных пластов	Прогноз удароопасности по выходу буровой мелочи. Прогноз удароопасности по изменению естественной влаги угля. Прогноз удароопасности по сейсмоакустической активности. Прогноз удароопасности электромагнитным методом. Прогноз удароопасности методом электрозондирования
Шахтное поле, часть шахтного поля, выемочные участки	Региональный прогноз	Прогноз зон активизации сейсмических и геодинамических процессов по непрерывным сейсмоакустическим наблюдениям
Опасные зоны на угрожаемых и опасных по горным ударам угольных пластах	Забои очистных и подготовительных выработок	Текущий прогноз удароопасности угольных пластов	Прогноз удароопасности по выходу буровой мелочи. Прогноз удароопасности по параметрам искусственного акустического сигнала
Склонные к динамическим разрушениям почвы угольные пласты	Проводимые подготовительные горные выработки	Прогноз динамических разрушений пород почвы горных выработок	Прогноз по мощности и физико-механическим свойствам пород почвы, определенным по разведочным скважинам
Угрожаемые по внезапным выбросам угольные пласты	Вскрывающие горные выработки	Прогноз выбросоопасности угольного пласта в месте вскрытия	Прогноз выбросоопасности угольного пласта в месте вскрытия по показателю выбросоопасности. Прогноз выбросоопасности угольного пласта в месте вскрытия по давлению газа в скважинах. Прогноз выбросоопасности угольного пласта в месте вскрытия по величие скорости газовыделения, йодному показателю и коэффициенту крепости угля по Протодьяконову
	Забои очистных и подготовительных выработок	Локальный прогноз выбросоопасности	Прогноз по среднему показателю прочности угля
Опасные по внезапным выбросам угольные пласты	Вскрывающие горные выработки	Прогноз выбросоопасности угольного пласта в месте вскрытия	В соответствии с главой VI Инструкции «Проведение прогноза динамических явлений в месте вскрытия склонных к динамическим явлениям угольных пластов и склонных к динамическим явлениям горных пород», с учетом условий Кузнецкого, Печорского, Донецкого угольных бассейнов, Партизанского месторождения и месторождений о. Сахалин.
Забои очистных и подготовительных выработок	Текущий прогноз выбросоопасности с периодическим проведением разведочных наблюдений	Прогноз по структуре угольного пласта. Прогноз по начальной скорости газовыделения . Прогноз по начальной скорости газовыделения и выходу буровой мелочи. Прогноз по АЭ горного массива. Прогноз по параметрам искусственного акустического сигнала. Прогноз по данным, зарегистрированным системами аэрогазового контроля (далее — АГК). Комплексный метод прогноза
Опасные зоны на угрожаемых по внезапным выбросам угольных пластах	Забои очистных и подготовительных выработок	Текущий прогноз выбросоопасности	Прогноз по структуре угольного пласта. Прогноз по начальной скорости газовыделения . Прогноз по начальной скорости газовыделения и выходу буровой мелочи. Прогноз по АЭ горного массива. Прогноз по параметрам искусственного акустического сигнала. Прогноз по данным, зарегистрированным системами АГК. Комплексный метод прогноза
Особовыбросоопасные участки угольных пластов	Забои очистных и подготовительных выработок	На особовыбросоопасных участках угольных пластов горные работы проводятся с применением мер по предотвращению внезапных выбросов угля и газа
Склонные к выдавливанию угля угольные пласты	Забои очистных и подготовительных выработок	Прогноз участков угольных пластов, опасных по выдавливанию угля	Прогноз по параметрам искусственного акустического сигнала
Склонные к динамическим разрушениям пород почвы с интенсивным газовыделением	Забои очистных и подготовительных выработок	Прогноз прорывов метана из почвы выработок	Прогноз по параметрам искусственного акустического сигнала
Склонные к горным ударам горные породы	Забои подготовительных и вскрывающих горных выработок	Прогноз удароопасности горных пород	Прогноз по минералогическому составу, дискованию керна и отношению предела прочности на одноосное сжатие к пределу прочности на растяжение
Склонные к внезапным выбросам горные породы	Забои подготовительных и вскрывающих горных выработок	Прогноз выбросоопасности горных пород	Прогноз по количеству выпукло-вогнутых дисков керна при бурении скважин

Приложение N 2
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

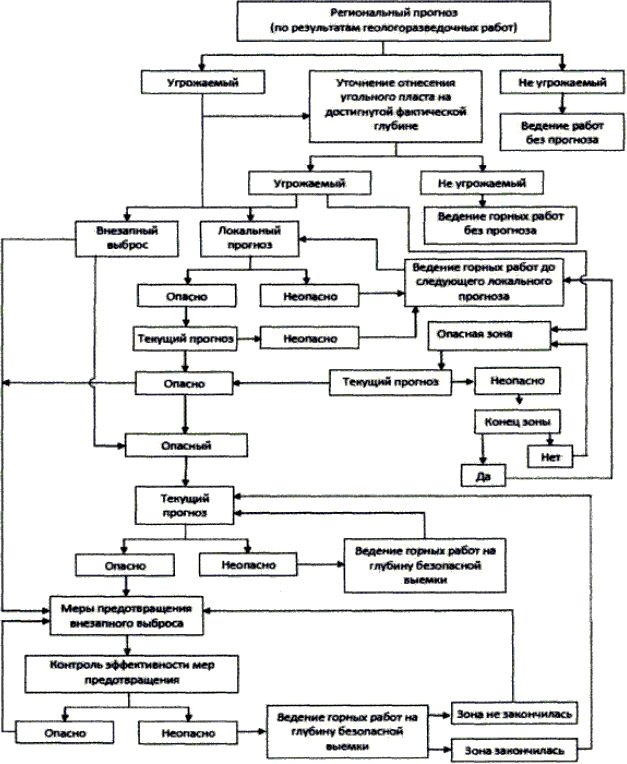

СХЕМА ПРОВЕДЕНИЯ ПРОГНОЗА ВНЕЗАПНЫХ ВЫБРОСОВ УГЛЯ (ПОРОДЫ) И ГАЗА

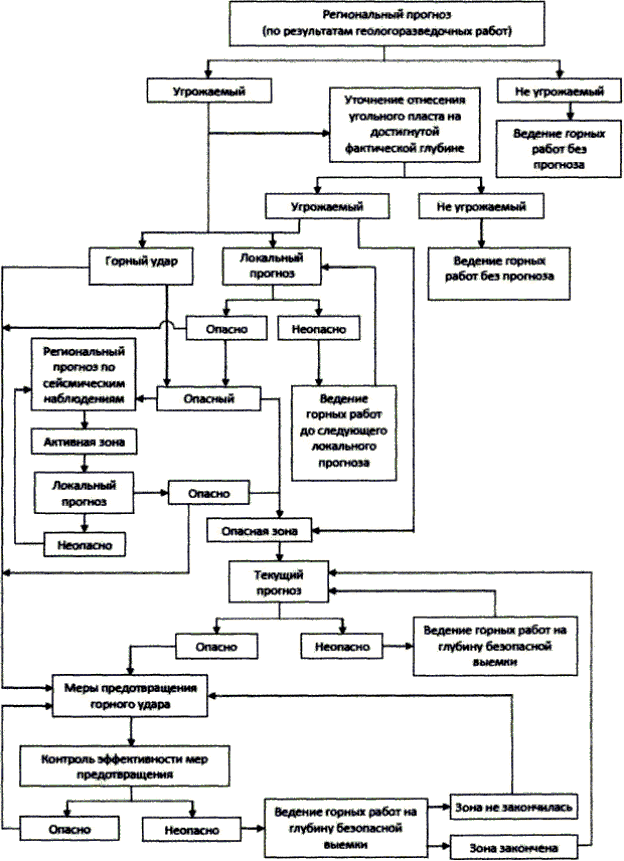

СХЕМА ПРОВЕДЕНИЯ ПРОГНОЗА ГОРНЫХ УДАРОВ

Приложение N 3
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

Таблица N 1

Параметр, учитывающий предел прочности на одноосное сжатие пород основной кровли угольного пласта, МПа	До 50	60	70	80	90	100	110	120	130
	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0	4,5

Таблица N 2

Мощность прочных пород основной кровли , М	До 10	15	20	25	30	35	40	45	50
	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0	4,5

Таблица N 3

Угольный бассейн, район, месторождение	Глубина залегания, с которой угольный пласт относится к категории «угрожаемый по внезапным выбросам угля и газа», , м
Прокопьевско-Киселевский	150
Ускатский, Томь-Усинский	200
Кемеровский	210
Бунгуро-Чумышский	220
Беловский, Байдаевский, Осинниковский, Кондомский, Терсинский	300
Ленинский	340
Анжерский	500
Араличевский	190
Печорский	400
Партизанское месторождение и месторождения о. Сахалин	250

Таблица N 4

Выход летучих веществ , %	Комплексный показатель степени метаморфизма угля M, у.е.	Природная газоносность пласта X, м3/т с.б.м.	Глубина, с которой угольный пласт относится к категории «угрожаемый по внезапным выбросам угля и газа», , м
Более 29	26,3 — 27,7	8 и более	400
24,5 — 26,2	9 и более	380
23,7 — 27,6	9 и более	380
9 — 29	17,6 — 23,6	11 и более	320
13,5 — 17,5	12 и более	270
9,0 — 13,4	13 и более	230
Менее 9 (но <3,2)	—	15 и более	150

Приложение N 4
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

МЕРЫ, НАПРАВЛЕННЫЕ НА ПРЕДОТВРАЩЕНИЕ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ

Категории угольных пластов, горных пород	Объекты применения	Вид	Меры предотвращения динамических явлений (далее — ДЯ)
Склонные к ДЯ угольные пласты, горные породы	Шахтное поле, участки шахтного поля	Региональные	Отработка защитных пластов
Опасные по горным ударам угольные пласты, участки угольных пластов	Свита угольных пластов, одиночный пласт	Региональное увлажнение из подготовительной горной выработки
Подготовленный к отработке выемочный столб	Глубинное увлажнение угольных пластов
Опасные по внезапным выбросам угля и газа угольные пласты, участки угольных пластов	Участки шахтного поля, подготовленные к ведению горных работ	Низконапорное увлажнение угольных пластов
Дегазация угольных пластов
Склонные к внезапным выбросам угля и газа угольные пласты, участки угольных пластов	Вскрытие угольных пластов и пропластков мощностью более 0,3 м	Локальные	Бурение дренажных скважин. Возведение каркасной крепи. Гидрорыхление угольного пласта
Вскрытие угольных пластов квершлагами и иными горными выработками за пределами околоствольного двора	Бурение дренажных скважин. Возведение каркасной крепи. Нагнетание воды в пласт
Участки угольных пластов категории «опасно» по горным ударам, внезапным выбросам угля и газа и внезапному выдавливанию угля	Забои очистных и подготовительных выработок на угольных пластах, целики на удароопасных угольных пластах	Локальные	Бурение разгрузочных скважин. Гидрорыхление угольного пласта
Участки угольных пластов категории «опасно» по горным ударам	Забои очистных и подготовительных выработок на угольных пластах, целики угля	Камуфлетное взрывание угольного пласта
Участки угольных пластов категории «опасно» по динамическому разрушению пород почвы	Подготовительные горные выработки	Камуфлетное взрывание почвы угольного пласта
Участки угольных пластов категории «опасно» по внезапным выбросам угля и газа	Забои очистных и подготовительных выработок	Торпедирование угольного пласта
Низконапорная пропитка угольного пласта
Низконапорное увлажнение угольного пласта

Приложение N 5
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

МЕТОДЫ КОНТРОЛЯ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ

Приложение N 6
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

ТЕКТОНИЧЕСКАЯ СТРУКТУРА УГОЛЬНОГО ПЛАСТА

Тип нарушенности угля	Тектоническая структура угля	Характеристика
Обозначение	Наименование
I	Ненарушенный	Слоистая слаботрещиноватая	Заметно выраженная слоистость, уголь в массиве монолитный, устойчивый, не осыпается. Разламывается на куски, ограниченные слоистостью и трещинами
II	Мелкокусковатый	Брекчиевидная	Слоистость и трещиноватость, как правило, затушеваны. Массив состоит из угловатых кусков угля разнообразной формы. Между кусками может встречаться угольная мелочь, зернистый и даже землистый уголь. Уголь слабоустойчив к механическому воздействию, но осыпается с трудом
III	Разлинзованный	Линзовидная (мелколинзовидная)	Слоистость и трещиноватость затушеваны. Уголь слагается из отдельных линз, поверхность их зеркально отполирована и несет на себе борозды и штрихи скольжения. При механическом воздействии превращается иногда в угольную мелочь
IV	Землисто-зернистый	Землистозернистая	Слоистость и трещиноватость затушеваны. Основная масса состоит из мелких зерен угля, между которыми располагается землистый уголь (угольная мука). Достаточно спрессован, между пальцами раздавливается с трудом. Уголь слабоустойчив и склонен к осыпанию
V	Землистый	Землистая	Слоистость и трещиноватость затушеваны. Состоит из тонкоперетертого угля (угольная мука). Неустойчив, осыпается интенсивно. Между пальцами раздавливается легко

Приложение N 7
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

	УТВЕРЖДАЮ:
	Главный инженер шахты

	«__» ________ 20__ г.

Угледобывающая организация (шахта)

АКТ ОПРЕДЕЛЕНИЯ ВЫБРОСООПАСНОСТИ ПЛАСТА В МЕСТЕ ВСКРЫТИЯ УГОЛЬНОГО ПЛАСТА

Мы, нижеподписавшиеся,

начальник участка аэрологической безопасности

начальник технологического участка

и руководитель службы прогноза динамических явлений

составили настоящий акт о том, что «__» __________ 20__ г. в месте вскрытия пласта ____________________ горной выработки ______________________ в целях определения выбросоопасности вскрываемого пласта был проведен прогноз выбросоопасности и получены следующие результаты:

Пласт

в месте вскрытия относится к

(опасным или неопасным) по внезапным выбросам угля и газа.

Пласт

следует вскрывать

(с применением или без применения) мер предотвращения внезапных выбросов угля и газа.

Начальник участка аэрологической безопасности
	(фамилия, имя, отчество (при наличии), подпись)

Начальник технологического участка
	(фамилия, имя, отчество (при наличии), подпись)

Руководитель службы прогноза динамических явлений
	(фамилия, имя, отчество (при наличии), подпись)

Приложение N 8
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

ЖУРНАЛ РЕГИСТРАЦИИ РЕЗУЛЬТАТОВ ПРОГНОЗА УДАРООПАСНОСТИ УЧАСТКОВ УГОЛЬНОГО ПЛАСТА И КОНТРОЛЯ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ГОРНЫХ УДАРОВ ПО ВЫХОДУ БУРОВОЙ МЕЛОЧИ ПРИ БУРЕНИИ СКВАЖИН

Угледобывающая организация (шахта)

Выработка

, пласт

, горизонт

Дата	Положение забоя	Номер скважины	Мощность пласта	Выход буровой мелочи с метрового интервала скважины, л	Категория удароопасности участка угольного пласта	Подпись исполнителя	Подпись руководителя службы прогноза динамических явлений
1	2	3	4	5	6
1	2	3	4	5	6	7	8	9	10	11	12	13

Приложение N 9
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

ЖУРНАЛ РЕГИСТРАЦИИ РЕЗУЛЬТАТОВ ПРОГНОЗА УДАРООПАСНОСТИ УЧАСТКОВ УГОЛЬНОГО ПЛАСТА И КОНТРОЛЯ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ГОРНЫХ УДАРОВ ПО ИЗМЕНЕНИЮ ЕСТЕСТВЕННОЙ ВЛАГИ УГЛЯ

Угледобывающая организация (шахта)

Выработка

, пласт

, горизонт

Приложение N 10
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

ЖУРНАЛ РЕГИСТРАЦИИ РЕЗУЛЬТАТОВ ОПРЕДЕЛЕНИЯ ВЫБРОСООПАСНОСТИ ПО ЛОКАЛЬНОМУ ПРОГНОЗУ

Угледобывающая организация (шахта)

Выработка

, пласт

, горизонт

Приложение N 11
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

ЖУРНАЛ РЕГИСТРАЦИИ РЕЗУЛЬТАТОВ ПРОГНОЗА ВЫБРОСООПАСНОСТИ ПО НАЧАЛЬНОЙ СКОРОСТИ ГАЗОВЫДЕЛЕНИЯ G2

Угледобывающая организация (шахта)

Выработка

, пласт

, горизонт

Дата	Положение забоя	Номер скважины	Мощность пласта	Начальная скорость газовыделения , л/мин., на глубине скважины, м	Категория выбросоопасности участка угольного пласта	Подпись исполнителя	Подпись руководителя службы прогноза динамических явлений
1	2	3	4	5	6
1	2	3	4	5	6	7	8	9	10	11	12	13

Приложение N 12
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

ЖУРНАЛ РЕГИСТРАЦИИ РЕЗУЛЬТАТОВ ТЕКУЩЕГО ПРОГНОЗА ПО НАЧАЛЬНОЙ СКОРОСТИ ГАЗОВЫДЕЛЕНИЯ G2 И ВЫХОДУ БУРОВОЙ МЕЛОЧИ

Угледобывающая организация (шахта)

Выработка

, пласт

, горизонт

Приложение N 13
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

ЖУРНАЛ РЕГИСТРАЦИИ АКТИВНОСТИ АКУСТИЧЕСКОЙ ЭМИССИИ И РАСЧЕТА ПОРОГОВЫХ ЗНАЧЕНИЙ ПРОГНОСТИЧЕСКИХ ПАРАМЕТРОВ

Угледобывающая организация (шахта)

Выработка

, пласт

, горизонт

Дата	Время регистрации акустической активности	Акустическая активность	Пороговое значение часовой акустической активности, имп/ч	Категория выбросоопасности участка угольного пласта	Подпись исполнителя	Подпись руководителя службы прогноза динамических явлений
десятиминутная, имп/ч	часовая, имп/ч	на опорном интервале, имп/ч
1	2	3	4	5	6	7	8	9

Приложение N 14
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

ЖУРНАЛ РЕГИСТРАЦИИ РЕЗУЛЬТАТОВ ПРОГНОЗА ПО ПАРАМЕТРАМ ИСКУССТВЕННОГО АКУСТИЧЕСКОГО СИГНАЛА

Угледобывающая организация (шахта)

Выработка

, пласт

, горизонт

Дата	Положение забоя	Время регистрации акустического сигнала	Местонахождение комбайна в очистном забое (секции крепи)	Максимальный коэффициент относительных напряжений	Результаты прогноза	Подпись исполнителя	Подпись руководителя службы прогноза динамических явлений
Начало	Окончание	во время начала регистрации акустического сигнала	во время окончания регистрации акустического сигнала
1	2	3	4	5	6	7	8

Приложение N 15
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

ЖУРНАЛ АВТОМАТИЗИРОВАННОГО ПРОГНОЗА ВЫБРОСООПАСНОСТИ СИСТЕМАМИ АЭРОГАЗОВОГО КОНТРОЛЯ

Пласт, горизонт, участок, выработка

Исходные данные:

площадь сечения забоя в проходке , м2;

удельный вес угля ________________________, МН/м3;

время реакции угольного пласта на производство в забое взрывных работ , мин. (120 мин.).

Дата, пикет забоя	Характеристики угольных пачек в сечении забоя (от нижней к верхней)	Время производства взрывных работ, часов (мин.)	Фоновое содержание метана , %	Результаты измерения содержания метана после взрывных работ, %	Максимальное содержание метана после взрывных работ , %	Результаты измерения расхода воздуха после взрывных работ, м3/мин.	Среднее значение расхода воздуха, зарегистрированного в конце интервала регистрации , м3/мин. , м3/мин.	Подвигание забоя за цикл b, м	Пороговое содержание метана после взрывания , %	Эффективная газоносность угольного пласта , м3/т	Заключение о наличии выбросоопасной зоны и подпись исполнителя	Подпись руководителя службы прогноза динамических явлений
мощность , м	средняя прочность угля , у.е.	мощность выбросоопасной угольной пачки или совокупности угольных пачек , м
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15

Приложение N 16
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

ЖУРНАЛ РЕГИСТРАЦИИ РЕЗУЛЬТАТОВ РАЗВЕДОЧНЫХ И (ИЛИ) КОНТРОЛЬНЫХ НАБЛЮДЕНИЙ

Угледобывающая организация (шахта)

Выработка

, пласт

, горизонт

Приложение N 17
к Федеральным нормам и правилам
в области промышленной безопасности
«Инструкция по прогнозу динамических
явлений и мониторингу массива горных
пород при отработке угольных
месторождений», утвержденным приказом
Федеральной службы по экологическому,
технологическому и атомному надзору
от 10 декабря 2020 г. N 515

(рекомендуемый образец)

	УТВЕРЖДАЮ:
	Главный инженер шахты

	«__» ________ 20__ г.

АКТ УСТАНОВЛЕНИЯ ПО РЕЗУЛЬТАТАМ РАЗВЕДОЧНЫХ И (ИЛИ) КОНТРОЛЬНЫХ НАБЛЮДЕНИЙ НЕОПАСНОГО ПО ВНЕЗАПНЫМ ВЫБРОСАМ УГЛЯ И ГАЗА УЧАСТКА УГОЛЬНОГО ПЛАСТА

Угольный пласт

, горизонт

Мы, нижеподписавшиеся,

начальник участка аэрологической безопасности

начальник технологического участка

и руководитель службы прогноза динамических явлений

составили настоящий акт о том, что в период с «__» __________ 20__ г. по «__» __________ 20__ г. на участке угольного пласта _______________________ в целях определения выбросоопасности были проведены разведочные и (или) контрольные наблюдения.

Результаты разведочных и (или) контрольных наблюдений зарегистрированы на ___ стр. в журнале регистрации результатов разведочных и (или) контрольных наблюдений.

По результатам разведочных и (или) контрольных наблюдений рассчитаны следующие показатели:

Участок угольного пласта _______________ по результатам разведочных и (или) контрольных наблюдений, выполненных в горной выработке ___________________, относится к категории «неопасный» по внезапным выбросам угля и газа.

Начальник участка аэрологической безопасности
	(фамилия, имя, отчество (при наличии), подпись)

Начальник технологического участка
	(фамилия, имя, отчество (при наличии), подпись)

Руководитель службы прогноза динамических явлений
	(фамилия, имя, отчество (при наличии), подпись)

Источник

Официальное опубликование правовых актов

ОФИЦИАЛЬНОЕ ОПУБЛИКОВАНИЕ

Сегодня
Неделя
Месяц
ПОИСК
КАЛЕНДАРЬ ОПУБЛИКОВАНИЯ

Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 10.12.2020 № 515
«Об утверждении Федеральных норм и правил в области промышленной безопасности «Инструкция по прогнозу динамических явлений и мониторингу массива горных пород при отработке угольных месторождений»
(Зарегистрирован 30.12.2020 № 61949)

Номер опубликования: 0001202012300131

Дата опубликования:
30.12.2020

Страница №1
из 114:

Отправить документ

Источник

Зарегистрировано в Минюсте России 30 декабря 2020 г. N 61949

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ЭКОЛОГИЧЕСКОМУ, ТЕХНОЛОГИЧЕСКОМУ

И АТОМНОМУ НАДЗОРУ

ПРИКАЗ

от 10 декабря 2020 г. N 515

ОБ УТВЕРЖДЕНИИ ФЕДЕРАЛЬНЫХ НОРМ И ПРАВИЛ

В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ «ИНСТРУКЦИЯ ПО ПРОГНОЗУ

ДИНАМИЧЕСКИХ ЯВЛЕНИЙ И МОНИТОРИНГУ МАССИВА ГОРНЫХ ПОРОД

ПРИ ОТРАБОТКЕ УГОЛЬНЫХ МЕСТОРОЖДЕНИЙ»

2. Настоящий приказ вступает в силу с 1 января 2021 г. и действует до 1 января 2027 г.

Руководитель

А.В.АЛЕШИН

Утверждены

приказом Федеральной службы

по экологическому, технологическому

и атомному надзору

от 10 декабря 2020 г. N 515

ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ «ИНСТРУКЦИЯ ПО ПРОГНОЗУ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ И МОНИТОРИНГУ МАССИВА ГОРНЫХ ПОРОД ПРИ ОТРАБОТКЕ УГОЛЬНЫХ МЕСТОРОЖДЕНИЙ»
I. ОСНОВНЫЕ ПОЛОЖЕНИЯ
II. ПРИЗНАКИ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ И СОБЫТИЯ, ПРЕДШЕСТВУЮЩИЕ ДИНАМИЧЕСКИМ ЯВЛЕНИЯМ
СОБЫТИЯ, ПРЕДШЕСТВУЮЩИЕ ДИНАМИЧЕСКИМ ЯВЛЕНИЯМ
III. ГЕОДИНАМИЧЕСКОЕ РАЙОНИРОВАНИЕ УЧАСТКА НЕДР
IV. ПРОВЕДЕНИЕ РЕГИОНАЛЬНОГО ПРОГНОЗА ПО ДАННЫМ, ПОЛУЧЕННЫМ ПРИ ВЕДЕНИИ ГЕОЛОГО-РАЗВЕДОЧНЫХ РАБОТ
ОТНЕСЕНИЕ УГОЛЬНЫХ ПЛАСТОВ К КАТЕГОРИИ «УГРОЖАЕМЫЕ ПО ГОРНЫМ УДАРАМ»
ОТНЕСЕНИЕ УГОЛЬНЫХ ПЛАСТОВ К КАТЕГОРИИ «УГРОЖАЕМЫЕ ПО ВНЕЗАПНЫМ ВЫБРОСАМ УГЛЯ И ГАЗА»
ОТНЕСЕНИЕ УГОЛЬНЫХ ПЛАСТОВ К КАТЕГОРИЯМ «УГРОЖАЕМЫЕ ПО ГОРНЫМ УДАРАМ» И «УГРОЖАЕМЫЕ ПО ВНЕЗАПНЫМ ВЫБРОСАМ УГЛЯ И ГАЗА» ПО РЕЗУЛЬТАТАМ ОПРЕДЕЛЕНИЯ ФАЗОВО-ФИЗИЧЕСКИХ СВОЙСТВ УГЛЯ
ОТНЕСЕНИЕ УГОЛЬНЫХ ПЛАСТОВ К КАТЕГОРИИ «УГРОЖАЕМЫЕ ПО ВНЕЗАПНОМУ ВЫДАВЛИВАНИЮ УГЛЯ»
ОТНЕСЕНИЕ УГОЛЬНЫХ ПЛАСТОВ К КАТЕГОРИИ «УГРОЖАЕМЫЕ ПО ДИНАМИЧЕСКОМУ РАЗРУШЕНИЮ ПОРОД ПОЧВЫ»
ОТНЕСЕНИЕ ГОРНЫХ ПОРОД К КАТЕГОРИИ «СКЛОННЫЕ К ГОРНЫМ УДАРАМ»
ОТНЕСЕНИЕ ГОРНЫХ ПОРОД К КАТЕГОРИИ «СКЛОННЫЕ К ВНЕЗАПНЫМ ВЫБРОСАМ ПОРОДЫ И ГАЗА»
V. ПРОВЕДЕНИЕ РЕГИОНАЛЬНОГО ПРОГНОЗА ПО НЕПРЕРЫВНЫМ СЕЙСМОАКУСТИЧЕСКИМ НАБЛЮДЕНИЯМ
VI. ПРОВЕДЕНИЕ ПРОГНОЗА ДИНАМИЧЕСКИХ ЯВЛЕНИЙ В МЕСТЕ ВСКРЫТИЯ СКЛОННЫХ К ДИНАМИЧЕСКИМ ЯВЛЕНИЯМ УГОЛЬНЫХ ПЛАСТОВ И СКЛОННЫХ К ДИНАМИЧЕСКИМ ЯВЛЕНИЯМ ГОРНЫХ ПОРОД
ПРОГНОЗ УДАРООПАСНОСТИ В МЕСТЕ ВСКРЫТИЯ СКЛОННЫХ К ГОРНЫМ УДАРАМ УГОЛЬНЫХ ПЛАСТОВ
ПРОГНОЗ ВЫБРОСООПАСНОСТИ В МЕСТЕ ВСКРЫТИЯ СКЛОННЫХ К ВНЕЗАПНЫМ ВЫБРОСАМ УГОЛЬНЫХ ПЛАСТОВ И ПОРОД
ПРОГНОЗ УДАРООПАСНОСТИ И ВЫБРОСООПАСНОСТИ СКЛОННЫХ К ГОРНЫМ УДАРАМ И ВНЕЗАПНЫМ ВЫБРОСАМ ГОРНЫХ ПОРОД В МЕСТАХ ИХ ВСКРЫТИЯ
VII. МЕТОДЫ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ
МЕТОДЫ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ
ПРОГНОЗ УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО ВЫХОДУ БУРОВОЙ МЕЛОЧИ
ПРОГНОЗ УДАРООПАСНОСТИ ПО ЕСТЕСТВЕННОЙ ВЛАГЕ УГЛЯ
ГЕОФИЗИЧЕСКИЕ МЕТОДЫ ПРОГНОЗА УДАРООПАСНОСТИ
ПРОГНОЗ УДАРООПАСНОСТИ ПО СЕЙСМОАКУСТИЧЕСКОЙ АКТИВНОСТИ
ПРОГНОЗ УДАРООПАСНОСТИ ЭЛЕКТРОМАГНИТНЫМИ МЕТОДАМИ
VIII. ПРОВЕДЕНИЕ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ
ПРОВЕДЕНИЕ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ В ПРОВОДИМЫХ ПОДГОТОВИТЕЛЬНЫХ ГОРНЫХ ВЫРАБОТКАХ
ПРОВЕДЕНИЕ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ В ГОРНЫХ ВЫРАБОТКАХ ДЕЙСТВУЮЩИХ ВЫЕМОЧНЫХ УЧАСТКОВ
ПРОВЕДЕНИЕ ЛОКАЛЬНОГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ В ПОДДЕРЖИВАЕМЫХ ГОРНЫХ ВЫРАБОТКАХ
IX. МЕТОДЫ ТЕКУЩЕГО ПРОГНОЗА УДАРООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ
X. МЕТОДЫ ПРОГНОЗА УДАРООПАСНОСТИ ГОРНЫХ ПОРОД
XI. ПРОВЕДЕНИЕ ЛОКАЛЬНОГО ПРОГНОЗА ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ
XII. МЕТОДЫ ТЕКУЩЕГО ПРОГНОЗА ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ
МЕТОДЫ ТЕКУЩЕГО ПРОГНОЗА ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ
ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО СТРУКТУРЕ УГОЛЬНОГО ПЛАСТА
ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО НАЧАЛЬНОЙ СКОРОСТИ ГАЗОВЫДЕЛЕНИЯ ИЗ СКВАЖИНЫ
ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО НАЧАЛЬНОЙ СКОРОСТИ ГАЗОВЫДЕЛЕНИЯ И ВЫХОДУ БУРОВОЙ МЕЛОЧИ ИЗ СКВАЖИНЫ
ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО АКУСТИЧЕСКОЙ ЭМИССИИ МАССИВА ГОРНЫХ ПОРОД
ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО ПАРАМЕТРАМ ИСКУССТВЕННОГО АКУСТИЧЕСКОГО СИГНАЛА
ТЕКУЩИЙ ПРОГНОЗ ВЫБРОСООПАСНОСТИ УГОЛЬНЫХ ПЛАСТОВ ПО ДАННЫМ, ЗАРЕГИСТРИРОВАННЫМ СИСТЕМАМИ АЭРОГАЗОВОГО КОНТРОЛЯ
XIII. МЕТОДЫ ПРОГНОЗА ВЫБРОСООПАСНОСТИ ГОРНЫХ ПОРОД
XIV. ПРОВЕДЕНИЕ ПРОГНОЗА ДИНАМИЧЕСКИХ РАЗРУШЕНИЙ ПОРОД ПОЧВЫ ГОРНЫХ ВЫРАБОТОК
XV. МЕТОД ПРОГНОЗА ВНЕЗАПНЫХ ВЫДАВЛИВАНИЙ УГЛЯ
XVI. МЕТОД ПРОГНОЗА ДИНАМИЧЕСКИХ РАЗРУШЕНИЙ ПОРОД ПОЧВЫ С ИНТЕНСИВНЫМ ГАЗОВЫДЕЛЕНИЕМ
XVII. МОНИТОРИНГ МАССИВА ГОРНЫХ ПОРОД
XVIII. МЕРЫ ПРЕДОТВРАЩЕНИЯ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ
XIX. КОНТРОЛЬ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ
МЕТОДЫ КОНТРОЛЯ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ
КОНТРОЛЬ ЭФФЕКТИВНОСТИ РЕГИОНАЛЬНЫХ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ
КОНТРОЛЬ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ВНЕЗАПНЫХ ВЫБРОСОВ ПРИ ВСКРЫТИИ УГОЛЬНЫХ ПЛАСТОВ
КОНТРОЛЬ ЭФФЕКТИВНОСТИ ЛОКАЛЬНЫХ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ ПРИ ВЕДЕНИИ ГОРНЫХ РАБОТ В ОЧИСТНЫХ И ПОДГОТОВИТЕЛЬНЫХ ЗАБОЯХ
КОНТРОЛЬ ЭФФЕКТИВНОСТИ УВЛАЖНЕНИЯ УГОЛЬНОГО ПЛАСТА
КОНТРОЛЬ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ ПО ПАРАМЕТРАМ ИСКУССТВЕННОГО АКУСТИЧЕСКОГО СИГНАЛА
КОНТРОЛЬ ЭФФЕКТИВНОСТИ БУРЕНИЯ РАЗГРУЗОЧНЫХ СКВАЖИН
КОНТРОЛЬ ЭФФЕКТИВНОСТИ ГИДРОРЫХЛЕНИЯ УГОЛЬНОГО ПЛАСТА ПО ПАРАМЕТРАМ ИСКУССТВЕННОГО АКУСТИЧЕСКОГО СИГНАЛА
КОНТРОЛЬ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ВНЕЗАПНЫХ ВЫБРОСОВ ПО ДИНАМИКЕ НАЧАЛЬНОЙ СКОРОСТИ ГАЗОВЫДЕЛЕНИЯ
XX. ОПРЕДЕЛЕНИЕ ВЫХОДА БУРОВОЙ МЕЛОЧИ
XXI. ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ И КОЭФФИЦИЕНТА КРЕПОСТИ УГЛЯ ПО ПРОТОДЬЯКОНОВУ
ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ УГЛЯ
ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА КРЕПОСТИ УГЛЯ ПО ПРОТОДЬЯКОНОВУ
XXII. ОПРЕДЕЛЕНИЕ НАЧАЛЬНОЙ СКОРОСТИ ГАЗОВЫДЕЛЕНИЯ
XXIII. ПРОВЕДЕНИЕ РАЗВЕДОЧНЫХ И КОНТРОЛЬНЫХ НАБЛЮДЕНИЙ НА СКЛОННЫХ К ВНЕЗАПНЫМ ВЫБРОСАМ УГЛЯ И ГАЗА УГОЛЬНЫХ ПЛАСТАХ
ПРОВЕДЕНИЕ РАЗВЕДОЧНЫХ НАБЛЮДЕНИЙ
ПРОВЕДЕНИЕ КОНТРОЛЬНЫХ НАБЛЮДЕНИЙ
ОБЛАСТЬ ПРИМЕНЕНИЯ, НАЗНАЧЕНИЕ, ВИДЫ И МЕТОДЫ ПРОГНОЗА ДИНАМИЧЕСКИХ ЯВЛЕНИЙ В ШАХТАХ
СХЕМА ПРОВЕДЕНИЯ ПРОГНОЗА ВНЕЗАПНЫХ ВЫБРОСОВ УГЛЯ (ПОРОДЫ) И ГАЗА
СХЕМА ПРОВЕДЕНИЯ ПРОГНОЗА ГОРНЫХ УДАРОВ
МЕРЫ, НАПРАВЛЕННЫЕ НА ПРЕДОТВРАЩЕНИЕ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ
МЕТОДЫ КОНТРОЛЯ ЭФФЕКТИВНОСТИ МЕР ПО ПРЕДОТВРАЩЕНИЮ ДИНАМИЧЕСКИХ ЯВЛЕНИЙ
ТЕКТОНИЧЕСКАЯ СТРУКТУРА УГОЛЬНОГО ПЛАСТА

Источник

Инструкция по прогнозу динамических явлений и мониторингу массива горных пород при отработке угольных месторождений

Утверждена Инструкция по прогнозу динамических явлений и мониторингу массива горных пород при отработке угольных месторождений, Приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15.08.2016 № 339 «Об утверждении Федеральных норм и правил в области промышленной безопасности Инструкция по прогнозу динамических явлений и мониторингу массива горных пород при отработке угольных месторождений» (Зарегистрирован в Минюсте России 07.11.2016 № 44251) Приказ опубликован на официальном интернет-портале правовой информации http://www.pravo.gov.ru, 08.11.2016 за № 0001201611080014.

Инструкция предназначена для работников угледобывающих организаций, осуществляющих добычу угля подземным способом, работников научных организаций и организаций, занимающихся проектированием шахт, работников территориальных органов Федеральной службы по экологическому, технологическому и атомному надзору. Положения Инструкции распространяются на деятельность угледобывающих организаций, осуществляющих добычу угля подземным способом, направленную на предотвращение динамических явлений в угольных шахтах.

Инструкция устанавливает, в частности:

признаки динамического явления и события, ему предшествующие ;
порядок проведения геодинамического районирования участка недр;
область применения, назначение, виды и методы прогноза динамических явлений в угольных шахтах и схемы, поясняющие порядок проведения прогноза внезапных выбросов угля (породы) и газа и горных ударов;
порядок проведения регионального прогноза по данным, полученным при ведении геолого-разведочных работ, и порядок отнесения угольных пластов к категории «угрожаемые по динамическим явлениям»;
порядок проведения регионального прогноза по непрерывным сейсмоакустическим наблюдениям;
порядок проведения прогноза динамических явлений в месте вскрытия склонных к динамическим явлениям угольных пластов и склонных к динамическим явлениям горных пород;
методы локального прогноза удароопасности угольных пластов;
порядок проведения локального прогноза удароопасности угольных пластов;
методы текущего прогноза удароопасности угольных пластов;
методы прогноза ударной опасности горных пород;
порядок проведения локального прогноза выбросоопасности угольных пластов;
методы текущего прогноза выбросоопасности угольных пластов;
порядок и методы прогноза выбросоопасности горных пород;
методы и порядок проведения прогноза динамических разрушений пород почвы горных выработок;
метод прогноза внезапных выдавливаний угля;
метод прогноза динамических разрушений пород почвы с интенсивным газовыделением;
порядок мониторинга массива горных пород;
меры по предотвращению динамических явлений;
порядок и методы контроля эффективности мер по предотвращению динамических явлений.

Приказ вступает в силу по истечении шестидесяти дней после его официального опубликования.

Скачать Приказ Ростехнадзора от 15.08.2016 N 339 «Об утверждении Федеральных норм и правил в области промышленной безопасности. Инструкция по прогнозу динамических явлений и мониторингу массива горных пород при отработке угольных месторождений»

Если информация оказалась полезной, оставляем комментарии, делимся ссылкой на эту статью в своих социальных сетях. Спасибо!

Еще статьи:

Типовые нормы бесплатной выдачи СИЗ работникам авиационной промышленности утверждены

Правила по охране труда при производстве строительных материалов

Правила внутреннего трудового распорядка организации

Информационная работа в профсоюзной организации

Источник

Текст ГОСТ Р 58150-2018 Горное дело. Динамические явления в угольных шахтах. Термины и определения

ГОСТ Р 58150-2018

Группа Г41

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Горное дело

ДИНАМИЧЕСКИЕ ЯВЛЕНИЯ В УГОЛЬНЫХ ШАХТАХ

Термины и определения

Mining. Dynamic phenomena in coal mines. Terms and definitions

ОКС 01.040.73

Дата введения 2018-11-01

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом «Межведомственная комиссия по взрывному делу при Академии горных наук» (ЗАО «МВК по ВД при АГН»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 269 «Горное дело»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 июня 2018 г. N 312-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области динамических явлений в угольных шахтах.

Для каждого понятия установлен один стандартизованный термин.

Не рекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой «Нрк».

Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.

Наличие квадратных скобок в терминологической статье означает, что в нее включены термины, имеющие общие терминоэлементы.

Помета, указывающая на область применения многозначного термина, приведена в круглых скобках светлым шрифтом после термина. Помета не является частью термина.

Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.

В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.

1 Область применения

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения понятий в области газодинамических явлений в угольных шахтах (далее по тексту — шахты).

Термины, установленные стандартом, рекомендуются для применения во всех видах документации и литературы в области газодинамических явлений шахт, входящих в сферу работ по стандартизации и/или использующих результаты этих работ.

Примечание — Общие понятия, необходимые для понимания текста стандарта, приведены в приложении А.

2 Термины и определения

Газовыделение

1 газовая динамика шахты: Процессы выделения, распределения и движения рудничных газов в пределах месторождений полезных ископаемых, в горных выработках.

2 рудничные газы: Природные газы, выделяющиеся из различных источников газовыделения в горные выработки, выработанное пространство и газы, образующиеся в выработках в результате химических и биологических реакций, протекающих между воздухом и полезными ископаемыми, вмещающими его породами, крепью.

Примечание — Термин «рудничные газы» закрепился исторически, поэтому употребляется также применительно и к шахтам.

3 газовыделение (метановыделение): Процесс поступления газа (метана) в горные выработки (скважины) и выработанные пространства (скважины) из источников газовыделения.

Примечание — Различают газовыделение в горных выработках: обыкновенное (медленное и непрерывное из трещин и пор в угле и породе по всей обнаженной поверхности), суфлярное и внезапное.

4 источник газовыделения (метановыделения): Газонасыщенные горные породы и угольные пласты, выделяющие газ в подземные горные выработки (скважины).

Примечание — Источники газовыделения разделяют на первичные и вторичные.

5 первичный источник газовыделения: Естественный, природный коллектор газа.

6 коллекторы газа: Пористые и трещиноватые газонасыщенные горные породы и угольные пласты, обладающие значительной сорбционной емкостью по газу, а также выработанные пространства угольных пластов и сети газодренажных выработок и газопроводных труб.

7 вторичный источник газовыделения: Выработанное пространство или погашенные горные выработки, заполненные метаном, выделившимся из первичных источников в результате ведения горных работ.

8 суфлярное выделение газа (метана) [суфляр]: Интенсивное выделение газа (метана) из природных и эксплуатационных трещин в горные выработки с дебитом не менее 1 м/мин.

9 дебит газа, м/с, м/мин, м/сут: Количество (объем) газа, поступающего в атмосферу выработки или в дегазационную систему в единицу времени.

10 метан (): Начальный углеводород алифатического ряда, относящийся к классу опасности 4.

Примечания

1 Газ без цвета, вкуса и запаха, является основной составной частью рудничного газа. Плотность метана по воздуху — 0,555 (20°С); молекулярная масса — 16,04, температура плавления — 182,49°С, температура кипения — 161,56°С, критическая температура — 82,4°С, вспышки — 187,8°С, самовоспламенения — 537,8°С, критическое давление — 4,58 МПа.

2 При содержании метана в воздухе:

— до 5% объемной доли метан горит около источника тепла (температура воспламенения от 650°С до 750°С);

— при концентрации в воздухе от 4,4% до 17% объемной доли взрывоопасен;

— свыше 16% объемной доли он может гореть при притоке кислорода, при этом снижение концентрации метана взрывоопасно;

— наибольшая сила взрыва при содержании 9,5% объемной доли метана в воздухе.

3 При смешивании с угольной пылью порог взрываемости метана снижается.

11 внезапное выделение газа [прорыв газа]: Газодинамическое явление, заключающееся во внезапном интенсивном повышении концентрации газа в горной выработке.

12 газовая зональность: Распределение газов в угленосных отложениях в результате их миграции с глубины к поверхности и атмосферного воздуха в обратном направлении.

13 зона газового выветривания: Залегающая у поверхности часть толщи горных пород, в которой происходит миграция газов, атмосферного воздуха и биологические окислительные процессы.

14 зона газового дренажа: Участок угольного или породного массива, прилегающий к горной выработке, скважине или выработанному пространству, в который происходит миграция газа.

Примечание — Протяженность зоны газового дренажа зависит от газопроницаемости массива, газоносности и газового давления в нем, механических свойств, вмещающих горных пород и характера распределения горного давления вокруг выработки.

дегазация: Работы по извлечению и выводу взрывоопасных газов в целях снижения их содержания в шахте, угольных пластах и выработанном пространстве до установленных допустимых норм.

[[1], статья 1]

16 метановая зона: Область распространения в толще пород газов, среди которых преобладающим компонентом является метан.

Примечание — В угольных месторождениях приближение горных выработок к метановой зоне сопровождается переходом шахты из негазовой в 1 категорию по метану.

17 граница метановой зоны: Область перехода зоны газового выветривания в метановую зону, характеризующаяся увеличением давления газа в угольных пластах до 0,196 МПа или содержания метана в газах угольного пласта до 80% и более.

18 карта газоносности (метаноносности): Геологическая карта с изолиниями глубин залегания границ газовых зон, состава и количества газов.

19 газовое давление в угольных пластах (породах): Давление газа, находящегося в угольных пластах (породах) в свободной фазе.

20 ступень газового давления: Темп нарастания с глубиной газового давления в горных породах, измеряемый расстоянием, которому соответствует увеличение газового давления на 0,1 МПа.

21 общая газоемкость угля (породы): Количество газа, которое может быть поглощено в определенных условиях единицей объема или веса угля (породы), зависящее от сорбционной способности, пористости, давления, температуры и влажности.

22 газоносность (газонасыщенность), м/т, м/м: Количество (объем) газа (метана), содержащегося в массовой или объемной единице полезного ископаемого и горной породы в свободном и связанном состоянии.

Примечание — Различают: потенциальную, природную и остаточную газоносность (газонасыщенность).

23 потенциальная газоносность угля (породы): Возможная при определенных условиях (температуре, газовом давлении, пористости, влажности, зольности угля (породы) и газовом давлении) газоносность.

24 остаточная газоносность угля (породы): Количество газа в момент его определения, содержащегося в весовой или объемной единице угля (породы).

25 газовый баланс шахты: Распределение газовыделения по источникам или по системам горных выработок (разрабатываемый пласт, сближенные надрабатываемые и подрабатываемые пласты, горные породы).

Примечания

1 Различают газовый баланс отдельной горной выработки, выемочного участка и шахты в целом.

2 Знание газового баланса позволяет выбрать способ управления газовыделением.

газовый режим шахты: Комплекс мероприятий, разрабатываемый организациями, эксплуатирующими объекты ведения подземных горных работ, в горных выработках которых обнаружены или прогнозируются выделения горючих или ядовитых газов с целью прогнозирования, предотвращения газопроявлений и безопасного производства технологических процессов в этих условиях.

[[2], Термины и определения]

27 слоевое скопление метана (Нрк. слоевое загазирование): Протяженная область рудничной атмосферы под кровлей выработки длиной свыше 2 м с концентрацией метана, существенно превышающей среднюю по сечению выработки, и с существенно меньшей скоростью перемещения вдоль выработки по сравнению с основным потоком.

Примечание — В застойных зонах газ не вымывается вентиляционными потоками воздуха, а перемещается за счет диффузии.

28 газопроводящая трещина: Открытый разрыв сплошности горных пород, угля, являющийся каналом для движения газа.

29 газообильность [метанообильность] горных выработок: Количество (объем) газа, выделившегося в горные выработки.

Примечание — Различают газообильность абсолютную (м/мин или м/сут) — объем выделившегося газа в горные выработки (шахту, крыло, участок) в единицу времени и относительную (м/т и м/м) — объем газа, выделившегося в горные выработки (шахту, крыло, участок) за определенный период времени и отнесенный к количеству угля, добытого за этот же период времени.

30 ступень газообильности (метанообильности): Величина, обратная градиенту метанообильности шахт, характеризующая углубление горных работ в метановой зоне, при котором средняя относительная метанообильность выработок увеличивается на 1 м/т.

31 градиент метанообильности шахт: Прирост средней относительной метанообильности угольных шахт при погружении горных работ в метановой зоне.

Примечание — Градиент метанообильности шахт обычно измеряется в м/т при углублении на 1 м или 100 м и является обратной величиной ступени метанообильности.

32 градиент газоносности (метаноносности) угольного (породного) пласта, м/т, м/м: Повышение газоносности пласта с увеличением глубины или с удалением от обнаженной поверхности в горной выработке, равной изменению газоносности на протяжении единицы длины.

33 прогноз газообильности (метанообильности) шахт: Оценка предполагаемой газообильности (метанообильности) проектируемых или действующих угольных шахт, горизонтов, участков, отдельных выработок.

Примечание — Существуют горностатистический и расчетный методы прогноза газообильности (метанообильности).

34 горностатистический метод прогноза газообильности: Метод прогноза газообильности, основанный на анализе фактических данных метанообильности отдельных выработок или выемочных участков действующих шахт и шахт в целом за длительный период времени.

35 расчетный метод прогноза газообильности: Метод, при котором исходные величины для оценки метанообильности выработок берутся исходя из потенциальной газоносности угля и усредненных значений коллекторских свойств углей в зависимости от степени их метаморфизма.

36 метанодобываемость, м/мин, м/сут: Объем метана, извлекаемого дегазационной системой из какого-либо источника этого газа в единицу времени.

37 управление газовыделением (метановыделением): Совокупность мероприятий, направленных на распределение, снижение или перераспределение газов в пределах горных выработок или в период протекания рабочих процессов.

Динамические явления

38 динамическое явление: Результат проявления горного давления, давления заключенных в горных породах газов и жидкостей, местных сил гравитации или одного из этих факторов, заключающийся во внезапно возникающем и протекающем с большой скоростью разрушения, сдвижения и отбросе угля или пород и/или прорыве и усиленном выделении газов или жидкости в горные выработки

Примечание — К динамическим явлениям относятся горные удары, внезапные выбросы угля и газа, внезапные выбросы породы и газа, прорывы газа, внезапные обрушения, высыпания и отжим, стреляние горных пород.

39 газодинамическое явление: Самопроизвольный выброс газа, твердого полезного ископаемого (уголь) или вмещающей породы в подземную горную выработку из забоя или призабойной зоны массива, сопровождающийся динамическим эффектом отброса угля на значительное расстояние и тонким его измельчением, необычно большим выделением газа в короткое время и образованием характерной полости.

Примечания

1 Различают: внезапный выброс угля и газа, внезапный выброс газа с угольной мелочью, выброс породы и газа, прорыв газа (внезапное выделение газа), суфлярное выделение газа.

2 Продолжительность внезапного выброса — до нескольких секунд.

40 геодинамическое явление в шахтах: Результат обмена энергий в блочном массиве горных пород, деформирующемся (разрушающемся) в условиях существующего или возникающего предельно напряженного состояния.

41 сейсмическое событие: Геодинамическое явление, характеризующееся появлением в массиве угля или горных пород сейсмических волн.

42 внезапный выброс угля и газа: Явление лавинно нарастающего смещения угля и газа под действием горного давления, заключенного в угле газа, сопровождающееся динамическим эффектом отброса угля на значительное расстояние и тонким его измельчением, необычно большим выделением газа в короткое время и образованием характерной полости.

Примечание — Признаки внезапного выброса угля и газа см. в А.2.2.

43 внезапное высыпание угля с попутным газовыделением: Быстрое распространение обрушения нависающей незакрепленной (или недостаточно закрепленной) части угольного пласта на крутом падении, сопровождающееся усиленным выделением газа.

44 выброс породы и газа: Лавинообразный процесс разрушения породного массива с выносом и перемещением породы по выработке потоком выделяющего газа.

Примечание — Признаки внезапного выброса породы и газа см. в А.2.5.

45 внезапный выброс газа с разрушением вмещающих пород: Прорыв газа в прилегающее к забою выработанное пространство из над- или подрабатываемого пласта через вмещающие породы.

Примечание — Признаки внезапного выброса газа с разрушением вмещающих пород см. в А.2.4.

46 внезапный выброс газа из угольной пачки за контуром выработки: Прорыв газа в призабойное пространство выработки из тектонически нарушенной угольной пачки с разрушением слоя прочного угля между выработкой и этой пачкой.

47 внезапный прорыв газа из зоны геологического нарушения: Интенсивное кратковременное выделение большого объема газа из прилегающей к тектоническому нарушению зоны угольного пласта.

48 горный удар (Нрк. удар кровли): Внезапное в виде взрыва разрушение отдельных, предельно напряженных участков угольного (породного) массива с выделением большого количества энергии упругой деформации пород, возникающей в результате воздействия на массив горных работ, проявляющееся в виде сброса или выдавливания угля (породы) в горные выработки, приводящие к повреждению горной крепи, смещению машин, оборудования и нарушению технологического процесса.

Примечания

1 Удар возникает внезапно в виде взрыва, сопровождается резким звуком, сотрясением горного массива, образованием большого количества пыли и воздушной волной. На газоносных угольных пластах удар приводит к повышенному газовыделению, а на крутых пластах может вызвать обрушение или высыпание угля.

2 В качестве локальных проявлений горных ударов выделяют стреляния, толчки и микроудары.

3 Признаки горного удара см. в А.2.1.

микроудар: Мгновенное разрушение целика или приконтурной части выработки, проявляющееся в виде выброса угля (породы) в подземные выработки, не вызывающее нарушение технологического процесса.

[[3], приложение 1]

Примечание — Микроудар сопровождается сотрясением массива и образованием пыли.

50 горный удар с разрушением вмещающих пород: Мгновенное хрупкое разрушение слоя породы или угля в почве (кровле) подготовительной выработки, сопровождающееся частичным или полным заполнением выработки разрушенной породой (углем), сотрясением массива, резким звуком и пылеобразованием.

51 внезапное выдавливание угля: Быстропротекающий процесс отторжения угля от массива под действием горного давления из призабойной части в выработку.

толчок: Хрупкое разрушение пласта угля (породы) в глубине массива без выброса в горную выработку, сопровождающееся звуком, сотрясением массива, образованием пыли, а на газоносных пластах — газовыделением.

[[3], приложение 1]

Примечание — Возможно падение заколов, особенно в зоне нарушенных пород, а также обрушение отдельных участков выработок.

стреляние угля (пород): Отскакивание с резким звуком от массива линзовидных или с острыми краями пластин различных размеров.

[[3], приложение 1]

54 сотрясение массива: Ощущаемое вибрирование горного массива, вызываемое толчкообразным его деформированием.

горно-тектонический удар: Мгновенная подвижка блоковых структур по разрывам, сопровождающаяся сильным сотрясением массива, резким звуком, образованием пыли и воздушной волной, и нарушением технологического процесса.

[[3], приложение 1]

горно-тектонический выброс: Мгновенная подвижка блоковых структур по разрывам, сопровождающая сильным сотрясением массива, резким звуком, образованием пыли и воздушной волной, и нарушением технологического процесса.

[3, приложение 1]

57 обрушение угля: Разрушение под действием гравитационных сил нависающей призабойной части угольного массива, сопровождающееся на газоносных пластах загазированием выработки, часто сверх допустимой концентрации газа.

58 обрушение кровли в очистном забое: Происходящее с сильным динамическим эффектом периодическое обрушение основной, как правило, труднообрушаемой кровли, управляемой способом полного обрушения.

59 горное давление: Напряжения (силы), возникающие в массиве горных пород, вблизи стенок выработок, скважин, в целиках и на поверхностях контакта порода — крепь в результате совокупного действия естественных и производственных факторов, вызывающих изменение состояния массива (деформирование, разрушение и смещение пород, формирование нагрузок — давление на крепь и др.).

60 зона опорного давления: Краевая часть пласта вокруг выработки (очистной, подготовительной), в пределах которой уровень напряжений выше, чем в нетронутом массиве.

61 геодинамически активные зоны: Элементы аномального геологического строения, сопровождающиеся повышенным напряжением массива горных пород.

62 управление горным давлением: Совокупность мероприятий по регулированию проявлений горного давления в рабочем пространстве очистного забоя и горных выработок в целях обеспечения безопасности и создания необходимых производственных условий.

Примечание — Мероприятия по регулированию проявлений горного давления сводятся к выбору рациональных способов крепления горных выработок с целью обеспечения их сохранности, предупреждения массовых обрушений пород кровли путем переноса их опасных сдвижений за пределы призабойного пространства, горных ударов, внезапных выбросов угля и газа, а также самовозгорания угля.

63 дискование кернов: Образование вогнуто-выпуклых отдельностей керна горных пород под действием повышенных напряжений массива.

Примечание — Дискование керна является показателем опасности по выбросам породы и газа, выражающимся числом дисков, на которые расслаивается керн, при его извлечении из колонковой трубы.

64 сближенный газоносный пласт [спутник]: Один из пластов угля газоносной свиты, отдающий газ в выработки, проводимые по пласту, разрабатываемому с опережением.

65 подзащитный пласт: Пласт угля или горной породы, склонный к динамическим явлениям, разрабатываемый с отставанием по отношению к защитному, с целью приведения первого в безопасное по внезапным выбросам и горным ударам состояние.

66 отжим угля: Перемещение (отслаивание) угля из массива в выработку при разрушении его опорным давлением.

67 внезапный отжим угля с попутным газовыделением: Быстропротекающий процесс отжима угля горным и газовым давлением из призабойной части пласта в выработку.

68 отслаивание (отслоение): Отделение слоев горных пород по плоскостям напластования над выработанным пространством под действием собственной массы.

69 полость после динамических явлений (Нрк. полость выброса, каверна выброса): Замкнутый объем в призабойной части, заполненный разрушенным углем, горной породой.

70 волна дробления: Перемещающаяся в глубь массива с большой скоростью область разрушения и дробления породы или угля в процессе развития внезапного выброса угля и газа.

71 «бешеная мука»: Тонкодисперстная угольная пыль, образующаяся в процессе разрушения угля при внезапных выбросах угля и газа, обычно покрывающая выброшенный уголь сплошным слоем.

72 механический фактор динамического явления: Часть движущей силы динамического явления, которая определяется напряженным состоянием горных пород, накопленной в них потенциальной энергией и механическими свойствами породы и угля.

73 газовый фактор динамического явления: Часть движущей силы динамического явления, которая определяется газоносностью породы или угля, давлением заключенного в них газа, коллекторскими и сорбционными свойствами породы или угля.

74 выбросоопасность: Вероятность возникновения выбросов главным образом угля (породы) и газа при ведении горных работ, устанавливаемая на основании учета ранее происшедших внезапных выбросов.

75 выбросоопасный пласт: Пласт угля, при обработке которого возможны внезапные выбросы угля, газа в подземные выработки из очистных или подготовительных забоев.

Примечание — Вероятность внезапного выброса при обработке выбросоопасного пласта зависит от многих факторов: горно-геологических, способов проведения подготовительных выработок и ведения очистных работ, параметров системы разработки, интенсивности отработки пластов, взаимного расположения выработок, способов управления горным давлением, степени нарушенности пластов и др.

76 выбросоопасная зона: Часть угольного пласта или породы, имеющая повышенную выбросоопасность в пределах установленных особенностей горногеологического состояния массива горных пород.

77 глубина отнесения угольных пластов к категориям выбросоопасности: Глубина отнесения угольных пластов к категории угрожаемых, определенная по данным геологоразведки шахтного поля, или глубина отнесения угольных пластов к категории опасных, на которой произошел выброс угля и газа.

78 защитный пласт: Пласт угля или горной породы, опережающая разработка которых относительно другого или других пластов обеспечивает их защиту от динамических явлений.

79 удароопасность: Вероятность возникновения горных ударов при ведении горных работ, устанавливаемая на основании определения свойств массива.

80 сдвижение горных пород: Перемещение и деформирование горных пород в результате нарушения их равновесия под влиянием горных разработок, изменения физико-механических свойств пород, которое может распространяться на всю толщу до земной поверхности.

81 события, предшествующие динамическим явлениям (предвестники динамических явлений): Процессы в призабойной части массива горных пород, которые свидетельствуют об изменении его напряженно-деформированного состояния, способствующего возникновению динамических явлений.

Примечание — Предвестники динамических явлений приведены в приложении А.

82 геодинамическое районирование: Установление блочной структуры с оценкой в них напряженно-деформированного состояния массива горных пород на основе комплексных исследований шахтного поля, его части или месторождения в целом.

83 прогноз геодинамических явлений: Комплекс мероприятий по своевременному определению возможного вида геодинамического явления и степени опасности пластов по его проявлению и в пределах месторождений шахтных полей и их отдельных участков, выявлению опасных зон и оценке условий безопасного ведения горных работ и конкретных выработок.

Примечания

1 Прогноз проводится по данным разведки месторождения, при проектировании, строительстве, эксплуатации и ликвидации шахт и включает оценку склонности пластов к тому или иному виду динамического явления.

2 Различают прогнозы: локальный, текущий, сейсмоакустический, региональный, при вскрытии угольных пластов, удароопасности и выбросоопасности.

84 локальный прогноз динамических явлений: Выявление периодическими инструментальными наблюдениями или автоматизированными системами участков (в краевой части угольного пласта) категории «опасно», в пределах которых не исключены динамические явления.

Примечания

1 На выбросоопасных пластах локальный прогноз принято разделять на прогноз по месту и времени.

2 Признаки динамических явлений приведены в приложении А в соответствии с [4].

85 региональный прогноз динамических явлений: Отнесение угольных пластов к категории угрожаемых определенных видов динамических явлений по данным геологоразведочных работ и с помощью сейсмических наблюдений.

Примечание — Региональный прогноз динамических явлений проводится посредством определения критической глубины залегания пластов, начиная с глубины, с которой возникает угроза геодинамического районирования месторождения в целом и отдельных шахтных полей на основе геологических карт и тектонических схем, с учетом блочного строения региона и выявленных напряженных зон и данных сейсмостанций, которые позволяют выявить зоны активного проявления геодинамических процессов.

86 признак выбросоопасности: Специфическое свойство (состояние) или изменение в определенном направлении свойств (состояния) угольного пласта или горной породы, свидетельствующие о возможности возникновения выбросов угля или породы и газа.

Примечание — Признаками выбросоопасности являются: увеличение горного давления, повышенная газоносность угля и пород, пониженная их прочность, неоднородность структуры, приуроченность к геологическим нарушениям и др.

87 комплексный показатель выбросоопасности: Вычисляемая посредством корреляционного анализа количественная характеристика выбросоопасности, объединяющая в математической формуле частные показатели выбросоопасности.

88 прогноз выбросоопасности: Выявление методами инструментальных наблюдений или автоматизированными системами участков категории «опасно», в пределах которых не исключены выбросы угля и газа.

Примечание — Различают прогнозы выбросоопасности: локальный, текущий, сейсмоакустический, региональный, а также прогноз при вскрытии угольных пластов.

89 защищенная зона: Часть разрабатываемого подзащитного пласта, частично разгруженная от горного давления, дегазированная и приведенная в безопасное по динамическим явлениям состояние благодаря опережающей разработке защитного пласта.

90 текущий прогноз выбросоопасности: Обеспечение безопасности ведения горных работ в каждом цикле выемки угля выполнением регулярных инструментальных наблюдений или автоматизированных систем, обеспечивающих выделение участков категории «опасно», в пределах которых не исключены выбросы угля и газа.

91 сейсмоакустический прогноз выбросоопасности: Текущий прогноз выбросоопасности, осуществляемый на основании регистрации и обработки импульсов акустической эмиссии массива горных пород.

92 незащищенная зона: Часть разрабатываемого подзащитного пласта, находящаяся за пределами или вышедшая (при подвигании выработок) за пределы защищенной зоны.

93 прогноз удароопасности: Определение вероятности горных ударов в выработках, пройденных по углю или во вмещающих породах, в угольных и породных целиках, в выработанном пространстве на основании учета признаков удароопасности или ранее происшедших горных ударов.

Примечание — На основе прогноза удароопасности участки массива относятся к одной из двух категорий удароопасности — «Опасно», «Неопасно».

94 признак удароопасности: Выявление инструментальными методами или автоматизированными системами участков категории «опасно», в пределах которых не исключены горные удары.

95 локальный прогноз удароопасности: Выявление периодическими инструментальными наблюдениями или автоматизированными системами участков категории «опасно», в пределах которых не исключены горные удары.

96 региональный прогноз удароопасности: Отнесение угольных пластов к категории угрожаемых по горным ударам по данным геологоразведочных работ.

Меры и средства по предупреждению динамических явлений

97 меры по предотвращению динамических явлений: Воздействие на массив горных пород для снижения факторов, приводящих к динамическим явлениям.

Примечание — Различают: локальные и региональные предупредительные мероприятия.

98 региональные меры по предотвращению динамических явлений: Воздействие на массив горных пород для снижения факторов, приводящих к динамическим явлениям в пределах части шахтного поля или части площади ведения горных работ.

99 локальные меры по предотвращению динамических явлений: Воздействие на призабойную часть массива горных пород для снижения факторов, приводящих к динамическим явлениям.

100 газовая съемка шахты: Комплекс работ по установлению распределения газа в выработках шахты с целью определения абсолютной газообильности горных выработок, неравномерности газовыделения, газового баланса выемочных участков, крыльев, горизонтов и шахты в целом.

101 газовый дренаж: Удаление газа из угольных пластов и пород по искусственным (скважинам, дренажным выработкам и др.) или естественным (трещинам) каналам.

102 газодренажная выработка: Горная выработка специального назначения, изолированная от действующих выработок и отработанных выемочных участков до поверхности или вентиляционной скважины.

103 газодренажная сеть: Система газодренажных выработок и газоотсасывающих трубопроводов (скважин).

104 газоотсасывающая установка: Газоотсасывающий вентилятор или вакуум-насосная установка, предназначенная для удаления метановоздушной смеси из выработанных пространств действующих и изолированных выемочных участков с концентрацией метана от 0 до 100%.

105 гидравлический разрыв [гидравлическое расчленение угольного пласта]: Региональное мероприятие по дегазации угольных пластов и снижение их выбросоопасности, представляющих собой нагнетание воды и водных растворов с поверхности через специально пробуренные или геологоразведочные скважины на подлежащие разработке угольные пласты с целью увеличения их проницаемости.

106 гидравлическое рыхление угольного пласта: Высоконапорное нагнетание жидкости в угольный пласт через скважины в призабойной его части.

107 дегазация сближенных (смежных) пластов (спутников): Процесс предварительного извлечения газов из подрабатываемых или надрабатываемых угольных пластов, разгруженных полностью или частично от горного давления и нарушенных при смещении породных толщ.

108 дегазация угольных пластов и пород: Процесс предварительного извлечения газа из угольного пласта или пород до начала ведения горных работ в выемочном поле, блоке, панели или в шахтном поле.

109 дегазация шахты: Совокупность мероприятий, направленная на извлечение и удаление метана, выделяющегося из различных источников с изолированным отводом его на поверхность (каптаж).

110 защитные мероприятия: Технические и организационные мероприятия по защите жизни и здоровья подземных рабочих от последствий динамических явлений.

111

камуфлетное взрывание: Опережающее взрывание рассредоточенных зарядов в сквозных скважинах без проявления разрушающего эффекта на поверхности забоя выработки, выполняемое, в частности, с целью образования зоны трещинообразования вокруг заряда для частичной дегазации пластов, их динамической разгрузки и предварительного разрыхления массива.

[[5], статья 102]

112

камуфлетно-сотрясательное взрывание: Взрывание зарядов в камуфлетных скважинах (шпурах), пробуренных наряду с обычными рабочими скважинами (шпурами) таким образом, чтобы камуфлетный заряд был расположен в области концентрации напряжений впереди забоя и взорван с замедлением 25 м/с в один прием с рабочими скважинами; применяется на пластах, опасных по внезапным выбросам угля и газа, для снижения давления горных пород, их дегазации и предотвращения выбросов.

[ГОСТ Р 57704-2017, статья 173]

113 каптаж: Процесс улавливания газа в скважины, специальные газосборные выработки или устройства и вывода его с помощью вакуум-насосов по трубам на поверхность или через диффузор- смеситель в вентиляционную выработку.

114 опережающая полость: Полость, проводимая впереди забоя или по бокам горной выработки, с целью частичной разгрузки от горного давления и дегазации призабойной части угольного пласта или горной породы.

115 опережающая разработка угольных пластов: Предварительная выемка одного пласта с опережающим по времени и пространству относительно другого или других, расположенных на расстоянии (порядка десяти метров), на котором такая разработка существенно влияет на направленное состояние и газодинамический режим пластов, разрабатываемых с отставанием, и которая может использоваться в качестве регионального мероприятия по борьбе с динамическими явлениями.

116 разгрузочная скважина: Скважина, проводимая по угольному пласту или вмещающим его породам для снижения несущей способности угольного пласта, создания условий для его дегазации.

117 опережающая щель (Нрк. опережающий паз; разгрузочная, разгружающая щель): Щель, выбуриваемая или выпиливаемая впереди забоя с целью частичных разгрузки от горного давления и дегазации призабойной части угольного пласта или горной породы.

118 опережающее крепление: Локальное мероприятие по борьбе с внезапными выбросами угля и газа, внезапного высыпания угля на крутых пластах, а также с обвалами и обрушениями, состоящее во внедрении элементов крепи в массив угля по предварительно пробуренным скважинам с целью закрепления кровли и боков выработки и повышения устойчивости нависающего массива.

119 пластификация угля: Локальное или региональное мероприятие по борьбе с динамическими явлениями, состоящее в нагнетании через скважины воды или воды с добавлением пластификаторов для придания углю пластических свойств и замедления его хрупкого разрушения.

120 предварительная дегазация: Способ предотвращения геодинамических явлений, при котором каптаж метана производится до начала очистных или подготовительных работ с помощью скважин, пробуренных из подземных выработок или с поверхности.

121 профилактическая обработка угольного пласта: Применение региональных мероприятий по приведению угольного пласта в безопасное по динамическим явлениям состояние.

122 рыхление угольного пласта: Локальное или региональное мероприятие по борьбе с внезапными выбросами угля и газа, состоящее во внедрении в уголь газа или жидкости под высоким давлением для увеличения трещиноватости и проницаемости угля, его дегазации, уменьшения прочности и повышения пластичности.

123 сбойка газоотводящая: Сбойка, находящаяся за линией очистного забоя, используемая для отвода метановоздушной смеси из выработанного пространства выемочного участка в действующие выработки.

124

сотрясательное взрывание: Взрывные работы, выполняемые с соблюдением особых требований на пластах, склонных к внезапным выбросам угля и газа; при проведении по углю горизонтальных и наклонных выработок сверху вниз; при выемке угля в лавах, в выработках, проводимым по породам, склонных к внезапным выбросам, а также при разработке не опасным по выбросам пластов в местах геологических нарушений в случаях проявления признаков внезапных выбросов угля и газа.

[ГОСТ Р 57704-2017, статья 165]

125 средства механической и противогазовой защиты: Оборудование и приборы для защиты жизни и здоровья подземных рабочих от последствий динамических явлений.

Примечание — Различают: индивидуальные и коллективные средства механической и противогазовой защиты.

126 средства противогазовой защиты: Оборудование и приборы индивидуальной и коллективной защиты органов дыхания людей от удушающего или отравляющего действия газов, выделяющихся при газодинамическом явлении.

127 увлажнение угольного пласта: Нагнетание в угольный пласт жидкости под давлением, не превышающим 0,75 гидростатического горного давления в месте выполнения нагнетания.

128 упрочнение угля: Нагнетание через скважины загустевающих и цементирующих растворов и смол для повышения прочности и устойчивости угольного пласта и вмещающих пород.

Алфавитный указатель терминов


баланс шахты газовый	25
взрывание камуфлетное	111
взрывание камуфлетно-сотрясательное	112
волна дробления	70
выброс газа из угольной пачки за контуром выработки внезапный	46
выброс газа с разрушением вмещающих пород внезапный	45
выброс горно-тектонический	56
выброс породы и газа	44
выброс угля и газа внезапный	42
выбросоопасность	74
выдавливание угля внезапное	51
выделение газа (метана) суфлярное	8
выделение газа внезапное	11
выработка газодренажная	102
высыпание угля с попутным газовыделением внезапное	43
газовыделение (метановыделение)	3
газоемкость угля (породы) общая	21
газоносносность угля (породы) потенциальная	23
газоносность (газонасыщенность)	22
газоносность угля (породы) остаточная	24
газообильность горных выработок	29
газы рудничные	2
глубина отнесения угольных пластов к категориям выбросоопасности	77
градиент метаноносности (газоносности) угольного (породного) пласта	32
градиент метанообильности шахт	31
граница метановой зоны	17
давление газовое в угольных пластах (породах)	19
давление горное	59
дебит газа	9
дегазация	15
дегазация предварительная	120
дегазация сближенных (смежных) пластов (спутников)	107
дегазация угольных пластов и пород	108
дегазация шахты	109
динамика газовая шахты	1
дискование кернов	63
дренаж газовый	101
зона выбросоопасная	76
зона газового выветривания	13
зона газового дренажа	14
зона защищенная	89
зона метановая	16
зона незащищенная	92
зона опорного давления	60
зональность газовая	12
зоны геодинамически активные	61
источник газовыделения (метановыделения)	4
источник газовыделения вторичный	7
источник газовыделения первичный	5
каверна выброса	69
каптаж	113
карта газоносности (метаноносности)	18
коллекторы газа	6
крепление опережающее	118
мероприятия защитные	110
меры по предотвращению динамических явлений	97
меры по предотвращению динамических явлений локальные	99
меры по предотвращению динамических явлений региональные	98
метан	10
метанодобываемость	36
метанообильность горных выработок	29
метод прогноза газообильности горностатистический	34
метод прогноза газообильности расчетный	35
микроудар	49
мука бешеная	71
обработка угольного пласта профилактическая	121
обрушение угля	57
обрушение кровли в очистном забое	58
опережающий паз	117
отжим угля	66
отжим угля с попутным газовыделением внезапный	67
отслаивание (отслоение)	68
пласт выбросоопасный	75
пласт газоносный сближенный	64
пласт защитный	78
пласт подзащитный	65
пластификация угля	119
показатель выбросоопасности комплексный	87
полость выброса	69
полость опережающая	114
полость после динамических явлений	69
признак выбросоопасности	86
признакудароопасности	94
прогноз выбросоопасности	88
прогноз выбросоопасности сейсмоакустический	91
прогноз выбросоопасности текущий	90
прогноз газообильности (метанообильности) шахт	33
прогноз геодинамических явлений	83
прогноз локальный динамических явлений	84
прогноз региональный динамических явлений	85
прогноз удароопасности	93
прогноз удароопасности локальный	95
прогноз удароопасности региональный	96
прорыв газа	11
прорыв газа из зоны геологического нарушения внезапный	47
разгрузочная, разгружающая щель	117
разработка угольных пластов опережающая	115
разрыв гидравлический [гидравлическое расчленение угольного пласта]	105
районирование геодинамическое	82
режим шахты газовый	26
рыхление угольного пласта гидравлическое	106
рыхление угольного пласта	122
сбойка газоотводящая	123
сдвижение горных пород	80
сеть газодренажная	103
скважина разгрузочная	116
скопление метана слоевое	27
слоевое загазирование	27
событие сейсмическое	41
события, предшествующие динамическим явлениям (предвестники динамических явлений)	81
сотрясательное взрывание	124
сотрясение массива	54
спутник	64
средства механической и противогазовой защиты	125
средства противогазовой защиты	126
стреляние угля (пород)	53
ступень газового давления	20
ступень газообильности (метанообильности)	30
суфляр	8
съемка газовая шахты	100
толчок	52
трещина газопроводящая	28
увлажнение угольного пласта	127
удар горно-тектонический	55
удар горный	48
удар горный с разрушением вмещающих пород	50
удар кровли	48
удароопасность	79
управление газовыделением (метановыделением)	37
управление горным давлением	62
упрочнение угля	128
установка газоотсасывающая	104
фактор динамического явления газовый	73
фактор динамического явления механический	72
щель опережающая	117
явление геодинамическое в шахтах	40
явление динамическое	38
явления газодинамические	39

Приложение А
(справочное)

Общие понятия, необходимые для понимания текста стандарта

А.1 Классификация геодинамических явлений

Термин «геодинамические явления» объединяет группу газодинамических и динамических явлений, физическая природа которых основана на хрупком разрушении угольных пластов и боковых пород силами газового и горного давления в процессе ведения горных работ, а также выбросы газа в горных выработках.

Международная классификация геодинамических явлений разработана комиссией, созданной Рабочей группой по углю Европейской экономической комиссии ООН на основе энергетической теории горных ударов, энергетически-силовой теории выбросов угля, породы и газа, обобщения мирового опыта в решении проблем динамических явлений в шахтах.

На рисунке А.1 приведена классификация геодинамических явлений, в которую не вошли такие явления как обвалы и обрушение пород кровли, прорывы воды плывунов и пульпы, которые не связаны с газодинамической активностью массива горных пород.

А.2 Признаки динамических явлений

А.2.1 Признаки горного удара:

— мгновенное разрушение целика или краевой части угольного пласта и вмещающих пород в забое или в целике;

— резкий звук;

— образование ударной воздушной волны в горной выработке и сейсмических волн в массиве горных пород;

— отброс или выдавливание угля с преобладанием крупнообломочной фракции;

— образование щели между угольным пластом и породами кровли;

— образование пыли;

— разрушение (сдвиг) крепи горной выработки, машин, оборудования;

— повышенное газовыделение на газоносных пластах.

А.2.2 Признаки внезапного выброса угля и газа:

— быстропротекающее разрушение призабойной части угольного пласта;

— отброс угля от забоя на расстояние, превышающее протяженность его размещения под углом естественного откоса;

— образование в угольном пласте полости, ширина которой меньше ее глубины;

— относительное газовыделение из разрушенного угля превысило его природную газоносность;

— воздушный толчок и звуковые эффекты;

— повреждение и (или) перемещение оборудования;

— наличие угольной пыли на откосе выброшенного угля и крепи горной выработки.

Рисунок А.1 — Классификация геодинамических явлений

А.2.3 Признаки внезапного выдавливания угля:

— быстропротекающее смещение призабойной части угольного пласта в горную выработку;

— образование полости, ширина которой больше глубины;

— образование трещин между пластом и вмещающими породами;

— крупнообломочная фракция разрушенного угля;

— газовыделение меньше разности между природной и остаточной газоносностью разрушенного угля.

А.2.4 Признаки динамического разрушения пород почвы (прорывов газа из почвы горной выработки):

— разрушение с образованием разломов пород почвы горной выработки;

— звуковой эффект, сотрясение массива;

— интенсивное выделение газа из газоносных пластов при их надработке;

— повреждение крепи горной выработки;

— образование пыли.

А.2.5 Признаки внезапного выброса породы и газа:

— быстропротекающее разрушение пород в призабойной части;

— отброс в горную выработку горной породы, часть которой разрушена до размеров крупнозернистого песка (фракция 1,25-2,5 мм), и ее размещение под углом менее угла естественного откоса;

— наличие в полости чешуеобразных пластин пород;

— повышенное газовыделение.

А.3 События (предвестники), предшествующие динамическим явлениям

А.3.1 Горному удару предшествуют следующие события:

— повышенное горное давление на крепь горной выработки;

— удары, трески, толчки в массиве горных пород различной силы и частоты;

— стреляние отслоившихся кусков угля (породы);

— повышенный выход буровой мелочи и зажатие бурового инструмента.

А.3.2 Внезапному выбросу угля и газа предшествуют следующие события:

— удары, трески в массиве горных пород;

— выдавливание и высыпание угля из забоя, отслаивание кусков угля от забоя;

— вынос буровой мелочи и газа при бурении;

— выталкивание или втягивание бурового инструмента, его зажатие;

— уменьшение прочности угля, изменение его структуры;

— шелушение забоя.

А.3.3 Внезапному выдавливанию угольного пласта предшествуют следующие события:

— повышенное давление на крепь;

— повышенный выход буровой мелочи;

— звуковые эффекты в массиве.

А.3.4 Динамическому разрушению пород почвы горных выработок предшествуют следующие события:

— удары в породах почвы;

— повышенное пучение почвы;

— повышенное давление на крепь.

А.З.5 Внезапному выбросу породы и газа предшествуют следующие события:

— повышенное дробление пород при ведении взрывных работ;

— увеличение коэффициента использования шпуров.

Библиография


[1]	Федеральный закон от 20 июня 1996 г. N 81-ФЗ «О государственном регулировании в области добычи и использования угля, об особенностях социальной защиты работников организаций угольной промышленности» (с изменениями, внесенными Федеральным законом от 26 июля 2010 г. N 186-ФЗ).
[2]	Федеральные нормы и правила в области промышленной безопасности «Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых», утверждены приказом Федеральной службы по экологическому, технологическому и атомному надзору от 11 декабря 2013 г. N 599.
[3]	Федеральные нормы и правила в области промышленной безопасности «Положение по безопасному ведению горных работ на месторождениях, склонных и опасных по горным ударам», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 2 декабря 2013 г. N 576.
[4]	Федеральные нормы и правила в области промышленной безопасности «Инструкция по прогнозу динамических явлений и мониторингу массива горных пород при отработке угольных месторождений», утверждена приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15 августа 2016 г. N 339.
[5]	Руководство по ведению взрывных работ в угольных шахтах, утверждено Первым заместителем Министра топлива и энергетики Российской Федерации А.Е.Евтушенко 22 августа 1996 г.


УДК 622.831: 001.4: 006.354	ОКС 01.040.73	Г41

Ключевые слова: стандарт, горное дело, газодинамические явления в угольных шахтах, термины и определения, нерекомендуемые термины, алфавитный указатель терминов

Электронный текст документа

и сверен по:

, 2018

Источник
