После того, как строительство будет завершено, обязательно нужно обратить внимание на подшивку кровли вашего дома, то есть установить специальные софиты. Софиты – это своего рода карнизы, которые защищают пирог кровли от любых внешних воздействий, а также позволяют создать вентиляцию подкровельного пространства. Более того, благодаря софитам внешняя отделка дома защищается, да и само здание смотрится эстетичнее.
Софиты для крыши могут отличатся по внешнему виду, что позволяет подобрать вариант, который будет гармонично смотреться с кровлей, да и вообще со всем внешним видом дома. И хотя результат установки софитов потрясающий, и работа эта продвигается достаточно быстро, но все же какое-то время потратить на монтаж придется.
Для подшивки крыши существует несколько видов софитов, и при выборе нужно учитывать, что каждый из видов подходит под разные условия использования.
Для зашивки свесов фронтона используются сплошные софиты, которые вообще не имеют перфорации. Лист такого софита – целостная профилированная панель, которая и подшивается к карнизу.
Для выступающих деталей как коньки, козырьки, свесы и карнизы, используется перфорированная подшивка. Перфорированные софиты так же подходят и для крыльца, веранды или беседки. Установка такого типа софитов дает возможность воздуху без препятствий проникать внутрь кровельного пирога.
Существует еще один тип софитов, смежный, – частично перфорированный. У таких софитов по центру панели идет перфорация, благодаря чему подкровельное пространство отлично вентилируется, но в то же время осуществляется и отвод влаги, поэтому использование таких софитов гарантирует отсутствие плесени. Использовать частично перфорированные софиты можно на любом участке.
Как можно догадаться, к выбору софитов нужно подходить с ответственностью, необходимо брать во внимание и особенности эксплуатации, и требования строения. Как показывает практика, чаще всего для отделки используются панели с частичной перфорацией, ведь они намного функциональнее, а монтаж не составляет огромной проблемы.
Несколько слов нужно сказать о самом материале, ведь виниловые софиты – это весьма жесткие пластиковые конструкции, которые проявили высокую стойкость не только к атмосферным явлениям, но и различным механическим воздействиям. Особый состав делает изделие устойчивым к коррозии и гниению, а также не поддаваемым солнечным лучам, поэтому даже через много лет использования подшивка не поблекнет и не сменит цвет.
Виниловые софиты для крыши имеют некоторые преимущества, такие, например, как универсальность, ведь нигде не сказано, что они исключительно для наружного применения, и, благодаря тому, что панели имеют приятный вид, дизайнеры активно используют виниловые софиты для создания самых разных и необычных конструкций. Более того, после подшивки нет необходимости проводить дополнительные работы, ведь свесы уже покрыты цветными прочными составами. В эксплуатации такие панели очень удобные, ведь весь уход состоит лишь в том, чтобы при необходимости мыть их, обычной мокрой тряпкой.
Устанавливать софиты нужно после того, как стены и крыша будут готовы, но до того, как будут поставлены сливные конструкции и громоотводы.
Монтаж
Любая работа начинается с замеров и покупки материала, поэтому для начала нужно выбрать тип софитов, а также определится с шириной, поскольку виниловые софиты могут быть от 20-30 сантиметров. Необходимо посчитать, сколько материала вам понадобится, кроме того, нужно помнить о необходимости соединительных планок, а также металлических и деревянных реек, которые будут каркасом конструкции. Точные замеры позволят упростить работу, влияют они и на конечный результат. Нужно принять во внимание и тот факт, что работа происходит под самой крышей, поэтому страховка, помощники и, конечно же, леса вам не помешают.
Первый этап работы, как можно было догадаться, — создание каркаса, для которого необходимы рейки. Рейки нужно крепить параллельно скосам, а фиксируются они с помощью шурупов, длинна которых зависит от толщины утеплителя и слоя штукатурки.Таким образом, по всему периметру в ширину отвеса на равном расстоянии фиксируются планки, с учетом того, что к ним будут прибиты продольные рейки для софитов, и они не должны находится ниже высоты отвеса.
Когда полностью весь каркас будет готов, основные планки усиливаются, а по всему периметру прикручиваются планки, в которые и будут монтироваться софиты.Количество реек вдоль здания зависит от ширины отвеса, если она небольшая, то двух вполне хватит, но все же рекомендуется три. Так, первая рейка будет под стеной, вторая посредине отвеса, третья возле желобного пояса.
Только после этого можно переходить к монтажу самых софитов. Для удобства в работе софиты лучше нарезать заранее. Так, длинна каждой отрезанной части панели должна соответствовать ширине отвеса. Панель можно обрезать ножницами, лобзиком, ножовкой или болгаркой. Когда листы будут подготовлены, можно приступать к работе. Так, в пазы, между планкой и краем отвеса устанавливается кусок софита, полосы которого перпендикулярно к стене, который фиксируется шурупами к деревянной планке. Шуруп вкручивается в крайнюю узкую полосу софита, которая прилегает к самой планке. Следующий отрезок стравляется в паз предыдущей планки, а свободный край, опять же, фиксируется шурупами. По такому принципу один за одним софиты устанавливаются на ровных участках.
Угловые части более трудоемкие. В таких участках необходимо планкой софита соединить угол крыши и стены. Чтобы вырезать точный угол на планке, можно использовать уровень. Когда планка будет установлена, софиты крепятся елочкой, для этого вырезается из листа треугольник нужного размера, который и будет вставлен в угловую часть.
Как видите, процесс монтажа не такой уж и сложный, займет всего несколько часов, более того, с работой справится даже один человек, но наличие помощника ускорит процесс. Если же всю работу выполнять поэтапно и правильно, то в конечном результате получится красивая и аккуратная подшивка, которая будет служить вам много лет, не создавая никаких хлопот.
- Главная
- Инструкции
- Монтаж винилового сайдинга Grand Line
Виниловый сайдинг Grand Line, который Вы можете купить в компании «Вестмет» по выгодной цене, – это популярный материал для наружной обшивки стен, который весьма привлекателен с эстетической точки зрения и хорошо защищает фасады зданий от атмосферных осадков и других воздействий окружающей среды. Он не пропускает влагу, устойчив к ветру и способствует сохранению тепла в доме.
Наиболее часто виниловый сайдинг применяется в малоэтажном строительстве — для облицовки загородных домов, дачных домиков и небольших зданий общественного назначения.
Декоративные свойства сайдинга делают его отличным материалом для ремонта старых зданий, сохранивших несущие конструкции, но потерявших привлекательный внешний вид.
Виниловый сайдинг имеет целый ряд преимуществ перед другими облицовочными материалами (вагонкой, натуральным или искусственным камнем, металлическим сайдингом, фиброцементными панелями). Вот лишь некоторые из этих достоинств:
- Сравнительно низкая цена.
- Абсолютная стойкость к коррозии (в отличие от металла).
- Простой и быстрый монтаж.
- Стойкость к деформациям и механическим нагрузкам.
- Разнообразная палитра цветов.
- Экологическая безопасность.
- Высокий уровень пожаробезопасности, поскольку материал не горит.
Кроме того:
- Виниловый сайдинг не гниет (в отличие от дерева).
- Как и все полимеры, не проводит электроток.
- При резке панелей не образуется ядовитая пыль.
- Уход за виниловым сайдингом не требует много времени и усилий.
Инструменты, необходимые для монтажа сайдинга Grand Line®
Монтаж винилового сайдинга Гранд Лайн, как отмечают специалисты компании «Вестмет», не требует использования каких-либо специальных инструментов и сложного оборудования. Ниже приведен исчерпывающий список инструментов, которые могут понадобиться в процессе монтажа.
|
|
|
|
|
|
|
|
1. Электрическая |
2. Рулетка |
3. Линейка складная, |
4. Мелкозубчатая |
5. Пила поперечная |
6. Молоток с |
|
|
|
|
|
|
|
|
7. Пассатижи- |
8. Столярный молоток, |
9. Отвертка |
10. Шило |
11. Нож-резак |
12. Ножницы по металлу |
|
|
|
|
|
|
|
|
13. Веревочный |
14. Уровень |
15. Плоскогубцы |
16. Пассатижи- |
17. Очки защитные |
18. Шуруповерт |
Монтаж сайдинга Grand Line®
1. Основные рекомендации по монтажу винилового сайдинга
Монтаж сайдинга Grand Line не требует специальных знаний и навыков. Владелец здания может своими руками обшить дом сайдингом. Нужно лишь строго следовать инструкции — и тогда облицовка из винилового сайдинга будет служить много лет при любой погоде, вне зависимости от перепадов температуры, силы ветра и атмосферных осадков.
Основные правила монтажа винилового сайдинга:
- Недопустимо жесткое крепление сайдинговых панелей и доборных элементов. При изменении температуры воздуха геометрические размеры панелей по законам физики также меняются. Изменения эти незначительны, но жесткая фиксация может привести к повреждению сайдинга. Чтобы этого не произошло, прорези для крепежа делаются прямоугольными.
- Крепежные элементы (саморезы, шурупы или гвозди) следует вкручивать или вбивать по центру прорези и не до конца.
- Чтобы точно подсчитать необходимое количество облицовочных материалов, а также определить последовательность облицовки здания, специалисты компании «Вестмет» рекомендуют предварительно составить подробный чертеж.
При монтаже сайдинга Grand Line следует учитывать также следующие требования:
- Вне зависимости от материала несущих стен сайдинг должен крепиться к обрешетке или сплошному основанию из влагостойкой фанеры.
- После зачистки стен и подготовки основания под сайдинг в первую очередь монтируется стартовая планка, угловые доборные элементы, и наличники у оконных и дверных проемов.
- Вся облицовка должна быть смонтирована с учетом теплового расширения винилового сайдинга при теплой погоде и сжатия при холодной. Это обеспечит нормальную вентиляцию фасадов и сохранение тепла в здании зимой, а также убережет дом от перегрева в летнюю жару.
2. Подготовка фасадов к обшивке сайдингом Гранд Лайн
Зачистка стен:
- Если стены построены из дерева (брус, доски, вагонка, ДСП, другие деревянные панели), следует позаботиться о том, чтобы все деревянные элементы были надежно закреплены.
- Отстающие доски или древесно-стружечные плиты необходимо прибить к несущим конструкциям.
- Перед монтажом сайдинга нужно убрать с фасадов здания все выступающие элементы — водостоки, осветительные приборы, съемные декоративные детали (молдинги).
- Желательно удалить также ветви растений, подходящие вплотную к стенам.
- Помешать монтажу сайдинга могут выступающие наружу за пределы оконного проема подоконники и карнизы — их тоже рекомендуется снять.
Основание под сайдинг
Если сайдингом обшивается давно построенное здание, которое подлежит ремонту, то в качестве основания под сайдинг лучше всего использовать обрешетку. Это позволяет идеально уложить виниловый сайдинг даже на стенах с заметными неровностями. Неровности устраняются с помощью дополнительных прокладок в обрешетке.
В новых домах с ровными стенами под сайдинг рекомендуется использовать сплошное основание из влагостойкой фанеры.
Специалисты компании Вестмет рекомендует использовать в качестве материала для обрешетки металлический профиль — такой же, который используется для гипсокартона. Металлический профиль от GL подходит для любых деревянных стен, а также может использоваться на каменных и кирпичных стенах.
Обрешетку для каменных стен можно изготовить также из деревянных реек сечением от 50 до 60 миллиметров или из полимерных планок, изготовленных из поливинилхлорида (ПВХ).

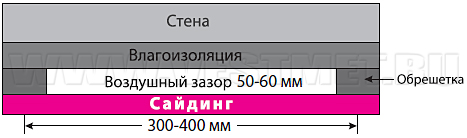

На рис. 1 показана общая схема строения облицовки здания с использованием винилового сайдинга. Обрешетка может создавать воздушный зазор между сайдингом и стеной, защищенной влаго- и теплоизоляционными материалами. С другой стороны, теплоизоляция может быть уложена в промежутки между рейками обрешетки. Если вместо обрешетки используется сплошное основание, необходимо предусмотреть зазоры для вентиляции фасада особо.
Вертикальные и горизонтальные рейки обрешетки не следует жестко соединять между собой. На рисунке 2 показано, как должны располагаться горизонтальные рейки обрешетки (на расстоянии 30-40 сантиметров друг от друга). На рисунке 3 продемонстрировано рекомендуемое расположение вертикальных реек — на том же расстоянии одна от другой.
Дверные и оконные проемы, а также иные выходы в стенах (для вентиляции, печных труб, кабелей и т.п.) должны быть окружены рейками обрешетки со всех сторон.
|
Рис.1 |
|
|
|
|
|

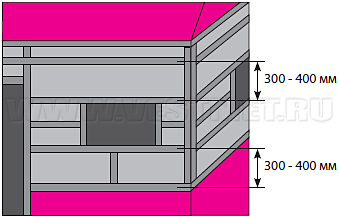

Рис.2 Горизонтальная обрешетка |
Рис.3 Вертикальная обрешетка |
|
|
|
Теплоизоляция

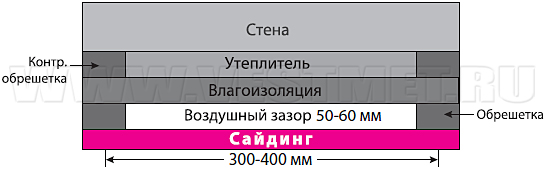

Обрешетку или основание под сайдинг можно покрыть теплоизоляционным материалом. Толщина утеплителя, уложенного поверх основания, должна быть такой, чтобы крепеж (саморезы, гвозди) проходил сквозь него и прочно удерживал сайдинг на обрешетке.

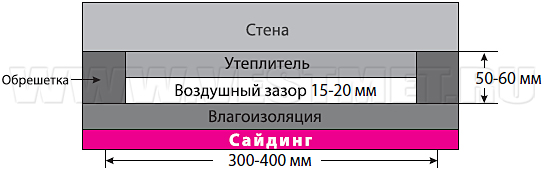

Помимо этого теплоизоляцию можно уложить между рейками обрешетки. В этом случае желательно, чтобы ее толщина была меньше, чем сечение реек.
При укладке утеплителя следует придерживаться инструкций и рекомендаций фирмы-производителя теплоизоляционного материала.
|
Рис.4 |
|
|
|
Рис.5 |
|
|
Герметизация стен и проемов
Для защиты от влаги все оконные и дверные проемы, а также другие места, где влага может просочиться (выходы кабелей, проводов и труб, вентиляционные отверстия) необходимо обработать герметиком до начала монтажа сайдинга.
3. Крепеж винилового сайдинга Grand Line
|
Основные требования Наружная облицовка здания постоянно подвергается воздействию влаги. Атмосферные осадки и талые воды не оказывают негативного воздействия на сайдинговые панели из ПВХ, но крепеж для них делается из металла. Поэтому для монтажа винилового сайдинга Гранд Лайн следует использовать крепеж из металлов, не подверженных коррозии. Чаще всего панели сайдинга фиксируются саморезами из нержавеющей или оцинкованной стали, либо из алюминия. Их длина должна быть достаточной, чтобы углубиться в основание по меньшей мере на 2 сантиметра. Поскольку прорези сайдинговых панелей имеют зазор на сжатие-расширение, рекомендуется использовать саморезы с диаметром шляпки не менее 8 миллиметров. ВАЖНО: не допускается фиксация сайдинговых панелей с помощью клея. Применение клея возможно лишь при некоторых видах ремонтных работ (см. ниже). Различные виды герметиков могут применяться только по прямому назначению — с целью герметизации стыков, где возможно проникновение влаги. Допуски на изменение геометрических размеров сайдинга Поскольку полимерный материал расширяется при нагревании и сужается при охлаждении, панели должны фиксироваться с допусками на изменение их геометрических размеров. Максимальный допуск составляет 6 миллиметров в теплое время года и 10 миллиметров в холодное. Прорези для крепления панелей рассчитаны именно на такие допуски. На рисунке 6 показано, как правильно крепить панели сайдинга к доборным элементам. Рис. 7 указывает, как правильно вкручивать или вбивать крепежные элементы (саморезы, шурупы, гвозди). Шляпка должна находиться примерно в одном миллиметре от поверхности сайдинга. Вкручивать саморез или вбивать гвоздь следует посередине крепежного отверстия. На рис. 8 вы можете ознакомиться с правильным и неправильным способом крепления сайдингового листа к обрешетке или основанию. Ни в коем случае нельзя:
|
Рис.6 |
|
Рис.7 |
|
|
Рис.8 |
4. Резка сайдинговых панелей Гранд Лайн
В некоторых случаях листы сайдинга приходится резать для правильного и эстетичного монтажа. Для этой цели рекомендуется использовать ножницы по металлу, ручную ножовку по металлу или электрическую пилу с абразивным диском.
Угловая шлифовальная машина с отрезным диском, больше известная, как «болгарка», плохо подходит для резки винилового сайдинга. При ее использовании сайдинг может оплавиться.
5. Монтаж сайдинговых панелей
Обычно панели винилового сайдинга Grand Line устанавливаются горизонтально. Перед началом их монтажа устанавливается ряд доборных элементов.
В первую очередь производятся следующие операции:
- Установка стартовой полосы.
- Установка угловых элементов. Внешние и внутренние углы монтируются таким образом, чтобы их верхний край находился в 6 миллиметрах от верха стены, а нижний — на 20 миллиметров ниже стартовой планки. Углы должны быть установлены строго вертикально, что проверяется с помощью строительного уровня или отвеса.
- Если в каких-то местах облицовки здания предполагается стыковка панелей через соединительный H-профиль, он также должен быть установлен до начала монтажа стеновых панелей.
- Подготовка к монтажу сайдинга завершается установкой финишной планки и (при необходимости) J-профиля.
5.1. Монтаж стартовой планки
На рис. 9 показано, как определить линию, где устанавливается стартовая планка. Нужно отметить нижний край будущей облицовки здания сайдингом и на 5 сантиметров выше вбить гвоздь возле угла стены. На другом углу тоже нужно вбить гвоздь — таким образом, чтобы линия между двумя гвоздями была параллельной.
Между двумя гвоздями протягивается бечевка. Убедиться в том, что бечевка натянута параллельно земле и несущим конструкциям здания, которые предполагается обшить сайдингом, можно с помощью строительного уровня. После этого по бечевке проводится меловая линия.
Процедуру нужно повторить по всем фасадам дома.
Стартовая планка монтируется, как показано на рис. 10 — так, чтобы ее верхний обрез приходился на меловую линию. Поскольку стартовые полосы, как и все элементы винилового сайдинга Grand Line, подвергаются расширению под действием тепла и сжатию под действием мороза, при монтаже, как отмечают специалисты компании «Вестмет», необходимо оставлять между ними зазор в 6 миллиметров (рис. 11).

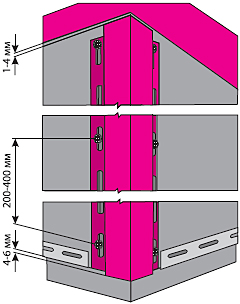

5.2. Монтаж угловых элементов
Внешний угол монтируется в тех местах, где стена здания образует наружный угол, и необходимо максимально эстетично состыковать панели сайдинга Гранд Лайн. Внутренний угол, соответственно, предназначен для декоративного оформления внутренних углов здания.
Снизу угловой элемент заходит примерно на полсантиметра ниже стартовой планки. В верхней части стены должен оставаться зазор для софита (если конструкция кровли его предусматривает).
Внешние и внутренние углы крепятся сверху вниз. Сначала угол фиксируется двумя саморезами в верхней части. После этого они прикручиваются к основанию сверху донизу на расстоянии от 20 до 40 сантиметров с использованием отверстий, предусмотренных для крепежа. По ходу фиксации углового элемента следует внимательно следить за его вертикальным положением (рис. 12).

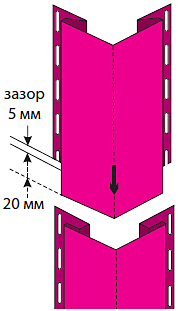

5.3. Соединение угловых элементов
Если угловые элементы не укладываются в высоту стены, то необходимо вырезать часть угла определенным образом. Последовательность действий показана на рис. 13 и 14.
|
Рис.12 |
Рис.13 |
Рис.14 |
|
|
Отрезать часть профиля по |
|
5.4. Оформление тупых и острых угловИногда стены зданий образуют непрямой угол. Для этого можно использовать обычные угловые доборные элементы Grand Line. Угловой элемент можно как растянуть, так и сузить. В первом случае деталь растягивается нажатием на центр, а во втором — края детали прижимаются к стене и прочно прибиваются гвоздями или привинчиваются саморезами к основанию (рис. 16 и 17). 5.5. Монтаж сайдинга вокруг дверей и оконДля оконных и дверных проемов в стандартной поставке винилового сайдинга Grand Line предусмотрен целый ряд специальных доборных элементов. Как правило, для облицовки оконных проемов используется наличник, который в документации производителя называется также «широким J-профилем». Кроме того, для окон и дверей, находящихся на одной линии со стеной, может использоваться универсальный J-профиль. Если же окно утоплено в стену и необходимо оформление откосов, то для этой цели предусмотрены приоконные планки, использование которых наглядно продемонстрировано на рис. 16 и 17. |
Рис.15 |
|
|
|
|
Рис.16 |
Рис.17 |
|
|
|
5.5.1. Монтаж наличника
Перед монтажом наличника проем окна должен быть защищен от проникновения воды извне. Способ защиты зависит от конструкции окна. Традиционные конструкции предполагают отвод воды с помощью карниза из оцинкованной стали, но сейчас все шире используются новые способы защиты окон от проникновения влаги.
Наличник устанавливается вокруг оконного проема. Примыкающие панели сайдинга обрезаются и закрепляются так, как показано на рис. 18.
Если окно расположено глубже уровня стены, то вместо наличника используется приоконная планка. Часть панели сайдинга, выступающая за пределы оконного или дверного проема, должна быть обрезана, а оставшаяся часть загнута и закреплена под широким J-профилем или приоконной планкой, как показано на рис. 19.
|
Рис.18 |
Рис.19 |
|
|
|

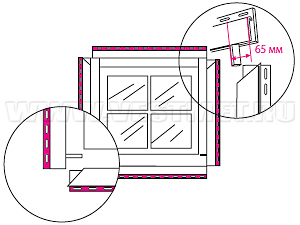

По бокам оконного проема монтируется наличник (широкий J-профиль). Сверху и снизу проема устанавливается универсальный J-профиль. Края его планки должны выступать на 6,5 сантиметров — то есть на ширину наличников.

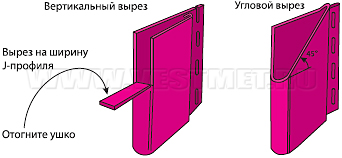

В верхней и нижней планке профиля следует сделать надрезы и согнуть ушки, как показано на рис. 21. А общая схема монтажа наличников показана на рис. 20.
|
Рис.20 |
Рис.21 |
|
|
|
5.5.2. Монтаж приоконной планки
Приоконная планка предназначена для обустройства откосов в оконных проемах. Она применяется в том случае, если окно расположено не по одной линии со стеной, а находится в глубине. Монтируется приоконная планка тем же способом, что и наличник. Внутренняя часть приоконного элемента закрепляется с помощью финишной планки.

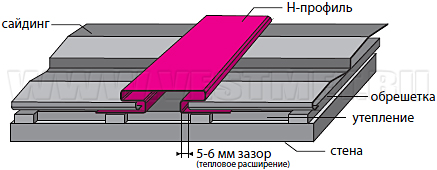

5.5.3. Монтаж соединительных H-профилей
Обычно сайдинговые панели стыкуются внахлест с перекрытием в 25 миллиметров. Но в некоторых случаях такое соединение листов сайдинга оказывается невозможным или затруднительным. Так, например, крайне нежелательно, чтобы ближайший к краю панели саморез находился менее чем в 10 сантиметрах от кромки.
Поэтому кроме стандартного способа стыковки внахлест предусмотрен и второй метод — стыковка панелей с использованием соединительного элемента.
Этот элемент благодаря своей форме называется H-профилем. Если возникают сложности со стыковкой сайдинга внахлест, то можно вставить их в H-профиль с обеих сторон. При этом следует помнить о допусках на сжатие и расширение. При монтаже в теплое время зазор должен быть около 6 миллиметров, а при минусовой температуре — не менее 10.
Различия между стандартным монтажом и укладкой сайдинга с использованием соединительного профиля показаны на рис. 22 и 23.
|
Рис.22 (Монтаж внахлест) |
Рис.22.1 |
||
|
|
|
|
|
|
Рис.23 (Стыковка через соединительный Н-профиль) |
|
|

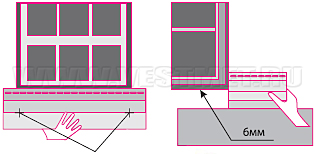

5.5.4. Резка сайдинга у окон и дверей
Монтаж винилового сайдинга Гранд Лайн у оконных и дверных проемов сопряжен с особыми трудностями. Обычно в таких местах требуется укоротить сайдинговые панели, чтобы они правильно примыкали к окну или двери.
При измерении той части сайдинга, которую необходимо отрезать, следует учитывать допуск в 6 мм на сжатие-расширение (с каждой стороны проема, включая верх и низ). Наглядно это продемонстрировано на рис. 24.
|
Рис.24 |
|
|
5.5.5. Резка виниловых панелей
Резать виниловый сайдинг Grand Line можно разными инструментами, включая электрическую циркулярную пилу. Но наиболее точную резку обеспечивает ножовка с мелким зубом. Сначала нужно сделать на пластике зарубки по отметкам для разреза, а затем проделать пропил. Структура материала такова, что не обязательно доводить пропил до конца — часть панели можно отломать.
Кроме мелкозубчатой ножовки для резки винилового сайдинга можно применять ножовку по металлу.
Использования болгарки специалисты компании Вестмет рекомендуют остерегаться — иногда на малой мощности ею режут фасадные панели, но всегда есть опасность оплавления краев в месте разреза.
|
Рис.25 |
|
|
5.6. Монтаж сайдинговых панелей Гранд Лайн
По завершении монтажа всех элементов, описанных выше, можно приступать к укладке стеновых панелей.
|

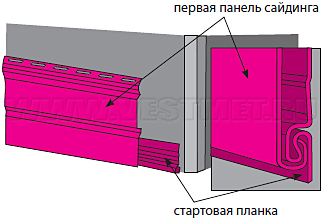

Монтаж сайдинга осуществляется снизу вверх. Первая панель закрепляется так, как показано на рис. 26. Она заводится в замок стартовой полосы, а в местах, где установлены угловые элементы или соединительные профили, соединяется также с ними. В верхней части лист сайдинга фиксируется к сплошному основанию или обрешетке с помощью подходящих для данного случая крепежных элементов — саморезов, шурупов или гвоздей, устойчивых к коррозии. При монтаже сайдинга следует помнить о сезонном расширении и сжатии панелей, а также о недопустимости перекосов. Даже небольшая ошибка в укладке одной из сайдинговых панелей может со временем повлечь повреждение облицовки и даже ее разрушение. |
Рис.26 |
|
|
Верхний ряд сайдинга, примыкающий к кровле, может не уместиться по высоте. В этом случае верхнюю часть панели необходимо отрезать. Для надежного закрепления по верхней кромке панелей этого ряда можно сделать зацепы на расстоянии 20-25 сантиметров друг от друга на 5-6 миллиметров от кромки (для этого можно использовать пассатижи-перфоратор). В результате верхние панели накрепко фиксируются на финишной планке, а снизу ни крепятся в замок с предыдущим рядом сайдинга.
При облицовке верхней части фасада могут возникнуть и другие затруднения. Нужно заранее подготовить схему обрезки и фиксации фасадных панелей на фронтонах здания и других сложных участках.
6. Монтаж сайдинга на новых зданиях
Новое здание, только что построенное с соблюдением ныне действующих требований, норм и правил, обычно имеет гладкие стены, и для устранения дефектов на них не требуется обрешетка.
Поэтому на новых домах рекомендуется использовать под сайдинг сплошное основание из влагостойкой фанеры. Это значительно упрощает монтаж сайдинга и увеличивает срок его эксплуатации.
7. Монтаж софитов Grand Line
7.1. С использованием ветровой доски
На рисунке 27 показан способ монтажа софита в том случае, если J-фаска (ветровая доска), входящая в комплект поставки сайдинга Grand Line, имеет достаточную ширину, чтобы закрыть лобовую доску кровли. В этом случае по верхнему краю лобовой доски монтируется финишная планка сайдинга. А ветровая доска подрезается до нужной ширины и сверху крепится под финишную планку.
Снизу у стены монтируется универсальный J-профиль. А между J-фаской и J-профилем закрепляется софит. Помимо ветровой доски и J-профиля софит удерживает крепление к обрешетке с помощью саморезов.
|
Рис.27 |
Рис.28 |
|
|
|
7.2. Крепление с использованием наружного угла
|
На рисунке 29 продемонстрирован способ монтажа софита в том случае, если J-фаска не может закрыть лобовую доску. По верхней кромке лобовой доски монтируется J-профиль. Софит нарезается на отрезки необходимой длины, и часть его устанавливается вертикально между J-профилем и верхней частью наружного угла. А другая часть софита помещается между нижним пазом угла и вторым J-профилем, примыкающим к стене. |
Рис.29 |
|
|
8. Монтаж финишной планки
Финишная планка располагается там, где облицовка стен примыкает к кровле. Кроме того финишная планка может быть установлена под оконными проемами, которые выступают за линию стены. В некоторых случаях финишная планка может понадобиться, если обычный горизонтальный сайдинг на фасаде меняется на вертикальный или на другой тип облицовочных панелей.

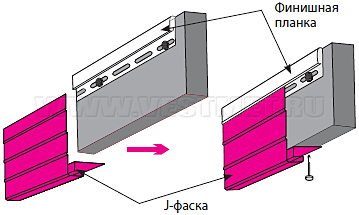

Финишная ланка должна быть установлена до того, как к ней подойдет последний ряд стандартных панелей. Эти панели заводятся в замок финишной планки (рис. 30).
|
Если панели последнего ряда перед финишной планкой по своему размеру не могут зафиксироваться с нею в замок, то нужно отрезать часть панели, а в оставшейся части сделать просечки, как показано на рис. 32. После этого верхняя часть панели заводится под финишную планку и закрепляется в замок. |
Рис.32 |
|
|
9. Монтаж сайдинга у выступающих элементов
|
Для монтажа сайдинга около объектов, выступающих из стены (водостоков, вентиляционных отверстий, кабелей, устройств, навешиваемых на стену снаружи), существуют специальные доборные элементы. Если ни один из них не подходит, то нужные элементы можно вырезать и выкроить из сайдинговых панелей. Новый ряд обычных стеновых панелей при монтаже следует начинать от места выступа. Отверстие под выступающий элемент должно быть как минимум на 6 миллиметров больше размеров самого этого элемента (рис. 33). |
Рис.33 |
|
|
10. Ремонт и замена поврежденных элементов
10.1. Замена листов сайдинга
Чтобы снять лист сайдинга Гранд Лайн, нуждающийся в замене, его необходимо высвободить из замка. Для этого используется монтажный крюк. Его нужно вставить в прорезь профиля панели либо в место захлеста соседних листов. Затем следует провести крюком вдоль листа, и замок раскроется. Только после этого выдергиваются гвозди в верхней части панели. Если какой-то гвоздь останется, его можно забить под шляпку в рейку обрешетки.
На место снятого листа устанавливается новый. При этом всё следует делать наоборот — сначала лист фиксируется гвоздями сверху и лишь после этого снизу заводится в замок.
10.2. Ремонт углового профиля
Чтобы отремонтировать поврежденный угловой профиль, не нужно разбирать облицовку стены. Нужно лишь отрезать от поврежденного профиля лицевые планки, не затрагивая дно принимающего желоба и гвоздевую планку.
От нового углового профиля, наоборот, нужно отделить гвоздевые планки, а лицевую часть, а также дно принимающего желоба — сохранить.
Эту часть затем прикрепляют к прежним гвоздевым планкам полимерными заклепками (капроновыми или виниловыми) либо с помощью клея.
10.3. Ремонт широкого J-профиля и Н-профиля
Ремонт поврежденного H-профиля и наличника (широкого J-Профиля) производится точно так же, как и замена углового профиля.
10.4. Замена панелей при вспучивании
В местах примыкания кирпичных стен к мансардам, построенным из дерева, может наблюдаться вспучивание сайдинговых панелей. Для устранения этого дефекта вспучившуюся панель необходимо с помощью монтажного крюка высвободить из замка и расправить.

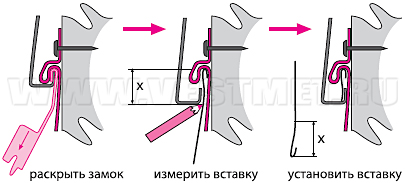

Затем нужно изготовить стальную вставку, как показано на рис. 34. Для этого измеряется расстояние между крючком замка высвобожденной сайдинговой панели и замком ближайшего листа облицовки кирпичной стены. Замер производится с помощью окрашенной жестяной полоски, введенной в промежуток между замками верхней и нижней панели.
По мерке, обозначенной карандашом, вырезается полоска из стали, которую следует вставить в соответствующий промежуток.
11. Уход за облицовкой из винилового сайдинга Grand Line
Наружная облицовка стен неизбежно покрывается пылью и со временем загрязняется. Но виниловый сайдинг отличается тем, что любые загрязнения с него легко можно смыть. Для этого достаточно полить стену чистой водой из шланга.
|
Рис.34 |
|
|
Грязь, которая таким способом не отмывается, можно счистить мягкой щеткой или оттереть с помощью тряпки.
Если на поверхности сайдинга появилась плесень, для ее эффективного устранения следует использовать неагрессивные вещества для очистки загрязненных поверхностей.
Ни в коем случае нельзя применять для очистки винилового сайдинга абразивные порошки и агрессивные химические средства. Панели из ПВХ следует оберегать даже от случайного контакта с растворителями и веществами, предназначенными для обезжиривания и полировки материалов, более стойких, чем пластик.
12. Монтаж при минусовой температуре
В холодное время года монтаж сайдинга возможен, однако нежелательно осуществлять его при температуре воздуха менее -5 градусов.
Хрупкость материала на холоде повышается, поэтому при монтажных работах следует соблюдать особую аккуратность, чтобы избежать повреждения сайдинговых панелей.
Резать сайдинг на морозе следует не ножницами, а пилой с мелкозубчатым диском.
При зимнем монтаже допуск на сжатие и расширение панелей увеличивается примерно вдвое — с 6 до 12 миллиметров.
Перед началом монтажа в холодную погоду виниловый сайдинг должен не менее двух часов полежать на открытом воздухе.
- Доборные элементы и софиты
- Главная
- Инструкции
- Монтаж винилового сайдинга Grand Line
Инструкция по монтажу винилового сайдинга GrandLine
Общие правила работы с виниловым сайдингом GrandLine
При монтаже винилового сайдинга необходимо соблюдать несколько важных условий:
1. Панели сайдинга и элементы крепления нельзя жестко фиксировать. На панелях предусмотрены прямоугольные прорези, саморез должен вкручиваться в середину отверстия, но не до конца.
В случае отсутствия заводского отверстия необходимо использовать просекатель отверстий.
2. Перед началом монтажа винилового сайдинга составьте хороший чертеж, который поможет Вам точно рассчитать расход материалов и избежать ошибок при раскрое и монтаже.
Монтаж винилового сайдинга GrandLine
1. Подготовка поверхности стен
Зачистка стен
а) плотно прибейте все отстающие доски или деревянные панели стен;
б) удалите остатки старой штукатурки вокруг окон и дверей;
в) снимите водосточные трубы, крепления фонарей и молдинги с тех частей дома, где они могут помешать установке сайдинга;
г) уберите все вьющиеся растения и ветки деревьев, прикасающихся к стене;
д) удалите все выступающие подоконники.
Подсистема сайдинга (пароизоляция, утепление, ветрозащита, обрешетка)
Для монтажа винилового сайдинга GrandLine производитель рекомендует использовать профиль для гипсокартона производства GrandLine.
Для горизонтальной обшивки профиль монтируется вертикально на расстоянии 300-400 мм от осей. Устанавливается полностью вокруг дверей, окон и других проемов, во всех углах, наверху, и внизу зашиваемой поверхности.
Чтобы создать ровную поверхность для обшивки и избежать волнистых поверхностей, обрешетка выравнивается при помощи прямых подвесов.
а) Закрепите пароизоляцию на стене;
б) Установите подвесы;
в) Закрепите утеплитель;
г) Закрепите ветрозащиту, сделав аккуратно надрезы для подвесов;
д) Смонтируйте при помощи саморезов и шуруповерта профиль для гипсокартона.
Не следует соединять вертикальные рейки между собой горизонтальными, это может привести к нарушению вентиляции под сайдингом.
2. Установка стартовой планки
На одном из углов здания найдите самый нижний уровень поверхности, предназначенный
под монтаж сайдинга. Сделайте отметку на 50 мм выше этого уровня, затем с помощью строительного уровня и мела отчертите строго горизонтальную линию от этой отметки по всему периметру здания. Установите и закрепите саморезами стартовую планку таким образом, чтобы верхний край совпадал с ранее проведенной меловой линией. С учетом возможного расширения сайдинга оставьте расстояние 6 мм между соседними стартовыми профилями, между стартовым профилем и внешним (внутренним) углами.
3. Установка внешнего и внутреннего угла
Углы устанавливаются на существующем стыке двух стен, на 4-6 мм ниже края стартовой планки и на 1-4 мм ниже карниза крыши или софитов. Оставьте сверху расстояние до карниза, достаточное для установки софита. Прикрепите внешний (внутренний) угол, закрутив саморезы в верхние отверстия по обе стороны. Угол должен висеть на этих двух саморезах. Убедитесь, что он установлен ровно. Прикрепите угол к прилегающим стенам, прикручивая саморезы на расстоянии 200-400 мм друг от друга, располагая их по центру отверстий для саморезов, предусмотренных в панели. Не следует вкручивать саморезы слишком плотно (зазор должен составить 0,8-1 мм).
Соединение внешнего (внутреннего) угла
Соединение угловых деталей необходимо, когда деталь не достигает желаемой высоты. Отрежьте 25 мм от верхнего перфорированного края детали, оставив среднюю лицевую часть. Наложите следующую (верхнюю) угловую деталь на нижнюю деталь на 20 мм, оставляя 5 мм для возможного расширения.
4. Установка приоконной планки вокруг оконных и дверных проемов
Установите приоконные планки по периметру, свободные края закрепите финишной планкой. В случае, если дверной или оконный проем находится на одном уровне со стеной (не утоплен), используйте J-профиль широкий (наличник) для возможного расширения.
5. Установка J-профиля широкого (наличника)
Перед тем, как установить J-профиль широкий (наличник), оконный проем защищают от случайного проникновения влаги фартуками из кровельной оцинкованной стали, алюминиевой фольгой или рубероидом. Установите J-профиль широкий (наличник) по бокам оконного или дверного проема. Затем установите J-профиль широкий (наличник) на верхней и нижней части оконного или дверного проема так, чтобы края планки выступали на размер, равный ширине (65 мм) широких J-профилей (наличников), установленных по бокам. Предварительно необходимо сделать в верхней и нижней планке надрезы с обеих сторон по метам сгибов. То есть профиль надрезается и сгибается под прямым углом в виде буквы «П»
6. Установка финишной планки
Финишная планка фиксируется на стене вплотную к карнизу. Также его используют над и под выступающими из стены оконными проемами. Финишная планка устанавливается раньше примыкающей к нему панели сайдинга. Установить финишную планку вплотную к краю стены или J-профилю, удерживающему софит. Закрепите ее шурупами (саморезами).
В случае, если ширина панели превышает интервал, который необходимо закрыть, нужно обрезать панель до нужной ширины и просекателем отверстий проделать просечку П-образной формы.
7. Установка софитов
Вдоль верхнего края лобовой доски устанавливается финишная планка. J-фаска (ветровая доска) при необходимости обрезается до нужной ширины и устанавливается таким образом, чтобы ее верхний край фиксировался финишной планкой. Далее на стену устанавливается J-профиль (при необходимости возможно использование дополнительного деревянного бруска). Софит нарезается на отрезки нужной ширины и устанавливается в пазы J-профиля и J-фаски, затем крепится саморезами в обрешетку.
8. Стыки панелей
Стык внахлест: каждая последующая панель должна перекрывать предыдущую на 25 мм. Стыки панелей сайдинга не должны располагаться один над другим. Последний саморез располагайте на расстоянии минимум 100 мм от края панели.
Стык с использованием Н-профиля: Н-профиль монтируется на обрешетку. Панели сайдинга просто вставляются в Н-профиль с соблюдением зазора 5-6 мм. При установке в холодную погоду оставляйте зазор в 9-10 мм.
9. Установка первой панели сайдинга (Производится после установки всех отделочных планок)
Монтаж панелей производится снизу вверх. Панель сайдинга заправляется в элементы, прикрывающие ее торцы (внутренние и внешние углы или Н-профили), и прищелкивается к замку стартовой планки или предыдущей панели, а затем крепится к обрешетке оцинкованными гвоздями или саморезами. Самую верхнюю панель очень часто приходится подрезать, поскольку она не умещается во всю высоту. Используя просекатель насечек,, со стороны среза делают «зацепы» на расстоянии 6 мм от края с шагом 200-250 мм. Затем обрезанный край задвигается в финишную планку, а замок устанавливаемой панели прищелкивается к замку нижней. То есть эта часть покрытия не прибивается – ее надежное крепление обеспечивают зацепы.
10. Резка сайдинга
Установка панелей сайдинга под окном обычно требует резки панелей. Отметьте ширину окна (или окна и наличников), добавив по 6 мм с каждой стороны. Отмерьте и отметьте вертикальное пространство на панель, оставив 6 мм от нижнего края окна (или наличника). Повторите процедуру для измерения верхней стороны окна. Для резки винилового сайдинга можно использовать практически любой режущий инструмент, но лучше всего зарекомендовали себя: ножовка по металлу и ножовка с мелким зубом. Сделайте вертикальные надрезы на панели с помощью ножовки по нанесенным пометкам. Затем проведите ножом по горизонтальной линии между надрезами несколько раз. Согните панель по зарубке несколько раз, пока отмеченная часть не отломится.
11. Установка сайдинга вокруг выступающих объектов
Если в стене есть внешние объекты, например водосточные трубы, то устанавливаются аксессуары, специально предназначенные для таких случаев или вырезаются панели сайдинга так, чтобы они по контуру и форме подходили под препятствие. Начинать новый ряд сайдинга нужно всегда около выступа внешнего объекта, чтобы избежать чрезмерного количества нахлестов. Отверстие надо вырезать на 6 мм больше, чем сам объект.
12. Особенности зимнего монтажа
— Работать нужно очень аккуратно, так как при минусовых температурах виниловый сайдинг становится более хрупким, на нем могут появиться трещины.
— Для резки панелей вместо ножниц по металлу используют ножовку по металлу или ручную циркулярную пилу (диск, установленный на циркулярную пилу, должен быть с мелкими зубцами).
— Перед монтажом дайте виниловому сайдингу отлежаться 2-3 часа при уличной температуре.
— Допуск на сжатие (расширение) сайдинга – 10-12 мм.
13. Уход за виниловым сайдингом, софитами и аксессуарами
При необходимости виниловый сайдинг моют водой с помощью шланга. При стойких загрязнениях понадобятся мягкая щетка и тряпка. Чтобы избежать повреждений при чистке виниловых панелей, нельзя:
— использовать чистящие порошки, содержащие абразивные частицы, которые могут повредить сайдинг;
— оставлять на длительное время на поверхности винилового сайдинга (более чем на 5-10 минут) чистящие средства;
— допускать соприкосновения виниловых панелей с такими распространенными образцами бытовой химии, как растворители, полирующие составы и обезжиривающие поверхность средства.
