Инструкция по эксплуатации штатной магнитолы шевроле лачетти

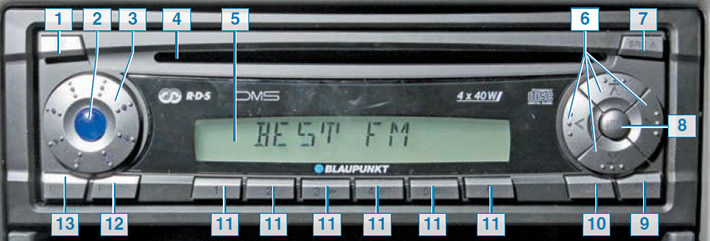

ОРГАНЫ УПРАВЛЕНИЯ

2. Нажмите кнопку для снятия панели управления

3. Регулировка уровня громкости

5. Кнопка SRC/Eject: Кратковременное нажатие – переключение аудиоисточников (CD/MP3*, CD-чейнджера (если он подключен)), длительное нажатие – выброс CD.

6. Кнопки-стрелки 7. X-Bass, регулировка уровня X-Bass 8. Кнопка AUDIO, используется для регулировки низких, высоких частот, стереобаланса и баланса “фронт-тыл”.

• Кратковременное нажатие: переход к меню настроек,
• длительное нажатие: запуск функции сканирования 10. Кнопки 1-6 11. Кнопка TRAF-RDS:
• Кратковременное нажатие: включение/выключение функции вывода информации о положении на дорогах.
• Длительное нажатие: включение/ выключение функции RDS 12. Кнопка BND-TS:
• Кратковременное нажатие: выбор банков памяти FM-, СВ- и ДВ-диапазонов.
• Длительное нажатие: запуск функции Travelstore

Автомагнитола RDS с проигрывателем компакт-дисков

Съемная панель управления (передняя панель)

Другое на сайте:

Проверка системы распределенного впрыска топлива (MFI)
Если компоненты (датчики, блок управления двигателем, форсунки и т.д.) системы распределенного впрыска топлива (MFI) неисправны, то в результате будет прекращена подача топлива или появится сбой в .

Механизм переключения передач (четырехступенчатая коробка передач)
ПОРЯДОК ВЫПОЛНЕНИЯ Механизм переключения передач 1 – втулка; 2 – пружина; 3, 4 – втулка; 5 – вал рычага переключения передач; 6 – рычаг переключения передач; 7 – палец штока переключения перед .

При каждой замене моторного масла
ОБЩИЕ СВЕДЕНИЯ. Уровень масла в автоматической коробке переда. Смотрите подраздел «Автоматическая трансмиссия». Уровень масла в коробке передач с ручным переключение. Проверьте уровень м .

Источник

Инструкция по эксплуатации штатной магнитолы шевроле лачетти

Шевроле Лачетти (2004+). Руководство — часть 35

УПРАВЛЕНИЕ МИКРОКЛИМАТОМ И АУДИОСИСТЕМА 4–25

Функция тонкомпенсации используется для
усиления низких частот при низком уровне
громкости.

Уровень тонкомпенсации регулируется в
диапазоне от 1 до 3.

«LOUDNESS OFF» означает, что функция
тонкомпенсации выключена.

/ (9) до тех пор, пока на дисплее не

появится соответствующая надпись.

При установке уровня тонкомпенсации 1, 2
или 3 на дисплее загорится индикатор LD.

РЕЖИМ ПРИЕМА РАДИОПЕРЕДАЧ
Данная модель автомагнитолы оборудована
радиоприемником RDS. Большинство
радиостанций FM передают не только звуковой
сигнал, но также дополнительную
информацию, например, название станции и
тип программы (PTY). Название радиостанции
появляется на дисплее сразу после начала
приема сигнала этой радиостанции.

Переход в режим приема радиопередач
Если установлен режим воспроизведения с
кассеты или многодискового проигрывателя
компакт-дисков:

пока не будет установлен режим приема
радиопередач.

На дисплее появится надпись «RADIO».

Функции RDS (AF, REG)
Функции AF (Alternative Frequency,
альтернативные частоты радиосигнала) и REG
(Regional, региональные частоты
радиосигнала) являются дополнительными
функциями системы RDS.
• AF: при активированной функции RDS

активирована автомагнитола
автоматически настраивается на частоту
данной радиостанциис наилучшим
приемом.

• REG: некоторые радиостанции разделяют

свои программы по региональному
признаку, т.е. передают различные
программы в различных регионах.
Использование функции REG позволяет
предотвратить переключение
автомобильного радиоприемника на
альтернативные частоты других
(нерегиональных) программ.

ВКЛЮ ЧЕНИЕ/ВЫКЛЮ ЧЕНИЕ функции

Нажимайте кнопку или (9) до тех пор,
пока на дисплее не появится надпись
«REG». Рядом с надписью «REG» будет
отображаться «OFF» или «ON».

Для включения или выключения функции
REG нажмите кнопку

Источник

Инструкция и руководство для
Blaupunkt Kiel CD32 RU на русском

12 страниц подробных инструкций и пользовательских руководств по эксплуатации

подключения магнитолы blaupunkt dms 4x40w

blaupunkt car AUX cable install

КАК РАСКОДИРОВАТЬ МАГНИТОЛУ BLAUPUNKT -ONLINE.Приложение ODOCAR.RU

Важные замечания

1. Кнопка снятия передней панели
2. Длительное нажатие: кнопка ON – включение и отключение устройства

Короткое нажатие: временное отключение звука

3. Регулятор громкости
4. Отсек для загрузки диска
5. Кнопки курсора
6. Длительное нажатие:

1 — кнопка для выгрузки диска

Короткое нажатие: SRS – кнопка выбора источника CD, CD ченджера или Compact Drive MP3
(если подключены) и внешнего источника AUX.

7. Короткое нажатие: Кнопка MENU- вызов меню основных настроек

Длительное нажатие: кнопка начала сканирования (функция SCAN)

8. Кнопка X-BASS – регулировка и включение/выключение функции X-BASS
9. Короткое нажатие: Кнопка AUDIO – установка низких и высоких частот, баланса правый-

левый и фронтальный-тыловой
Длительное нажатие:

¹ — кнопка для вывода на дисплей времени

10. Кнопки 1-6
11. Короткое нажатие: кнопка TRAF – включение/отключение режима ожидания сообщений о

дорожном движении.
Длительное нажатие: кнопка RDS – включение и отключение функций RDS

12. Короткое нажатие: кнопка BND– для выбора банка памяти FM, диапазонов MW/LW (кроме

модели Kiel CD32) и переключения в режим радио;
Длительное нажатие: TS – для старта функции Travelstore

Прежде, чем приступить к эксплуатации Вашей новой автомобильной аудиосистемы, пожалуйста,
внимательно прочитайте приведенную ниже информацию.

Как водитель транспортного средства, Вы обязаны постоянно внимательно следить за
обстановкой на дороге. Ни в коем случае не пользуйтесь своей автомобильной аудиосистемой,
если она отвлекает Вас от этого.
Вам также следует убедиться в том, что Вы по-прежнему можете слышать предупредительные
звуковые сигналы, издающиеся вне Вашего транспортного средства (такие, как сирены
полицейских или пожарных машин), с тем, чтобы Вы смогли отреагировать на них
соответствующим образом.
Таким образом, Вам всегда следует выбирать умеренную громкость при воспроизведении звука
на Вашей аудиосистеме в то время, когда Вы находитесь в пути.

Если Вы хотите установить свою новую стереофоническую аудиосистему самостоятельно или
добавить новые аудио компоненты к уже имеющимся, то, пожалуйста, внимательно прочитайте
прилагающиеся инструкции по установке и подсоединению.

Система защиты от похищения, Включение и отключение устройства

Пользуйтесь только теми аксессуарами и запасными частями, которые одобрены к
использованию фирмой Blaupunkt. Совместно с данной аудиосистемой Вы можете использовать
следующие изделия фирмы Blaupunkt:
Пульт дистанционного управления
Инфракрасный пульт дистанционного управления Blaupunkt RC 08 или RC10/RC10H. Пульт
дистанционного управления Blaupunkt позволяет Вам с удобством выполнять наиболее важные
операции управления с рулевого колеса. С помощью пульта ДУ нельзя включать и выключать
аппарат.
Дополнительные усилители
Любые усилители фирмы Blaupunkt.
CD-чейнджеры
Модели Blaupunkt CDC-A 02, 06, 08, 072 и IDC A09, а также Blaupunkt CDC-A5 и 071 при
использовании специального кабеля-адаптера Blaupunkt 7 607 889 093.
Проигрыватель Compact Drive МР3
Как альтернатива CD ченджеру Вы можете также подключить МР3 проигрыватель Compact Drive
для доступа к дополнительным трекам МР3. В этом случае сначала следует использовать
компьютер для сохранения фрагментов МР3 на жестком диске Microdrive™, а затем, когда МР3
проигрыватель Compact Drive подключен к автомобильной аудио системе, Вы сможете
воспроизводить эти фрагменты подобно обычным фрагментам на компакт-диске. Проигрыватель
Compact Drive МР3 работает таким же образом как и CD ченджер, большинство функций CD
ченджера может быть использовано на Compact Drive МР3.

Система защиты от похищения

Съемная панель управления

С тем, чтобы наилучшим образом предохранить Вашу автомобильную аудиосистему от
похищения, данная система оборудуется встраиваемой панелью управления. Без этой панели
автомагнитола становится неудобной для воровства. Чтобы уберечь автомагнитолу от кражи,
берите съемную панель с собой, когда выходите из автомобиля. Не оставляйте ее в автомобиле,
даже в надежном месте. Конструкция съемной панели разработана с учетом удобной переноски.
Примечания:
· Не роняйте панель управления

· Не оставляйте панель управления под прямыми солнечными лучами или рядом с

· Храните панель управления в прилагаемом футляре.

· Избегайте прямого контакта панели с кожей. В случае необходимости протирайте панель

мягкой безворсовой тканью.

Снятие панели управления
Для того, чтобы снять панель управления, нажмите кнопку
(1), расположенную в левом верхнем углу устройства, а затем
извлеките панель. Сначала слегка потяните панель на себя за
левую сторону. Вы можете извлечь ее вне зависимости от того,
включена система или нет. При снятии панели устройство
отключается, текущие настройки сохраняются, загруженный диск
останется в устройстве.
Установка панели управления
Вставьте панель в направляющие с правой стороны устройства, а
затем вставьте панель с левой стороны и с небольшим усилием
задвигайте ее до тех пор, пока она со щелчком не установится на
своем месте. Не следует прилагать усилие непосредственно к
дисплею.
Если устройство было включено при снятии панели, то оно при
установке панели автоматически включится снова на последнем используемом режиме (CD,
радио, CD ченджер/Compact Drive МР3 или AUX).

Включение и отключение устройства

Автомобильная аудио система может быть включена и выключена несколькими способами.
· Включение и отключение системы вместе с зажиганием.

Если устройство было подключено к системе зажигания автомобиля, она будет включаться и
отключаться вместе с поворотом ключа зажигания.
Вы также можете включить систему при выключенном зажигании: для этого нажмите кнопку (2).

Источник

Аудиосистема
(mp3, радио, CD, устройство, управление, настройки)

Аудиосистема, установленная в Ваш автомобиль, может отличаться от описанных здесь систем. Пожалуйста, обращайтесь к документации, поставляемой с вашей аудиосистемой.

АВТОМАГНИТОЛА С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

Безопасность дорожного движения.

Являясь водителем транспортного средства, Вы обязаны постоянно внимательно следить за ситуацией на дороге. Запрещается использовать автомобильный радиоприёмник, если он отвлекает внимание от дорожного движения. Следует помнить, что даже при скорости 50 км/ч за секунду вы проходите расстояние, равное 14м.

Автомобильный радиоприемник рекомендуется включать только в том случае, если это позволяют дорожные условия. Во время движения водитель должен создать в салоне такие условия, чтобы можно было своевременно услышать сирену милицейской, пожарной машин, а также машин скорой помощи. Для этого необходимо обеспечить соответствующий уровень громкости.

1. При включении проигрывателя сразу после включения отопителя салона при низкой окружающей температуре на поверхности компакт диска или в оптической части проигрывателя может образоваться влага и качество воспроизведения может ухудшиться, звук может полностью исчезнуть. Если влага образовалась на диске, протрите диск мягкой тканью. Если влага образовалась на оптических частях проигрывателя, для надлежащей его работы, не включайте проигрыватель в течении приблизительно одного часа и конденсат исчезнет.

2. При езде на ухабистых дорогах звук может прерываться вследствие сильной вибрации.

Данное устройство содержит лазерную систему и классифицируется как «ПРОДУКТ С ЛАЗЕРОМ КЛАСС 1». Для правильной эксплуатации данной модели следует внимательно ознакомиться с руководством пользователя и сохранить данное руководство для последующего использования в качестве справочного материала. В случае возникновения любых проблем связанных с данным плеером, следует обратиться в ближайшую «УПОЛНОМОЧЕННУЮ» станцию технического обслуживания». Для предотвращения прямого воздействия лазерного луча не следует пытаться вскрыть корпус. Внесение изменений или модификация данного изделия без согласования с производителем являются основанием для аннулирования гарантии.

Наименование кнопок и их функции

Удостоверьтесь в прочтении функций в указанной схеме Передняя панель в разделе «Управление».

• Извлечение диска из привода для компакт-дисков

Отверстие для установки компакт диска

• Выбор режима воспроизведения компакт дисков

• В режиме CD для повторного воспроизведения

•В режиме CD выполняет воспроизведение в случайном порядке

• В режиме CD/MP3 включение или выключение режима воспроизведения в случайном порядке

• В режиме CD воспроизводит 1 музыкальную дорожку.

• В режиме МРЗ воспроизводит 1 музыкальную дорожку текущей папки.

• Воспроизводит 1 трекследующей папки в режиме МРЗ.

• Ключевая функция доступна после появления индикатора МРЗ.

[FLDR ] Кнопка

• Воспроизводит 1 трек предыдущей папки в режиме МРЗ.

• Ключевая функция доступна после появления индикатора МРЗ на дисплее.

• Для сохранения станций в память или их непосредственного удаления в режиме радио.

• Нажмите кнопку для настройки регулировки диапазонов средних и высоких частот, баланса и уровня сигнала в режиме аудио

• При нажатии и удержании в течении более 1 секунды вкл/выкп звукового сигнала кнопки

• Воспроизведение и Пауза в режиме CD/MP3

• При нажатии и удержании в течении более 1 секунды для режима AUX

• Нажмите кнопку для активации функции заглушения в режиме Radio/CD/AUX/.

• При нажатии и удержании данной кнопки в течении 1 секунды или более включается функция LOC в режиме радио.

• Для выполнения сканирующего воспроизведения всех имеющихся местных каналов в режиме радио нажимайте и удерживайте кнопку в течении одной или более секунды для автосохранения.

• Выполнение сканирующего воспроизведения каждого трека в течении 10 секунд в режиме CD.

• Для переключения режимов дисплея (главный вид, показ времени).

• При нажатии и удержании в течении более 1 секунды используется для настройки часов в режиме дисплея (показ времени).

• Вид данных на дисплее меняется следующим образом:

• Номер трека / Время воспроизведения — Номер каталога — Заголовок — Номер каталога — Заголовок -Часы — номер трека-время воспроизведения.

• Переключение на радио режимы.

• Переключение на диапазоны частот -FM1, FM2, FMA, AM 1, АМА.

• Производит выбор радиостанции в режиме радиоприемника или выбора музыкальной дорожки при воспроизведении компактдиска.

• При нажатии или удержании кнопки в течение одной секунды или более -ускоренная перемотка назад.

• В режиме настройки часов нажмите кнопку для установки времени.

• Производит выбор радиостанции в режиме радиоприема или выбора музыкальной дорожки при воспроизведении компактдиска.

• При нажатии и удержании кнопки в течение одной секунды или более -ускоренная перемотка вперед.

• В режиме установки минут нажмите кнопку для установки времени.

• Нажмите кнопку для включения /выключения автомагнитолы.

• Настройте звук путем поворота регулятора звука по часовой стрелке или против нее.

• Используйте эту кнопку для настройки звука и настройки в режиме аудио.

• Разъем для вспомогательного устройства.

ОБРАЩЕНИЕ С КОМПАКТ — ДИСКАМИ

Эта автомагнитола была сконструирована для воспроизведения компакт дисков, имеющие маркировку. Диски с отличающейся маркировкой не могут воспроизведены.

Для извлечения диска из футляра, надавите на центр футляра и потяните диск, осторожно придерживая за края.

Переносите компакт диск, придерживая за края. Никогда не прикасайтесь к поверхности диска по окружности. Для очистки отпечатков пальцев и пыли используйте мягкую ткань и вытирайте по прямой линии от центра компакт диска по окружности.

Новые диски могут иметь некоторые неровности вокруг граней. Использование таких компакт дисков, может привести к потере воспроизводимого звука или выхода из строя магнитолы.

Используйте шариковую ручку или карандаш для удаления шероховатости с краев диска.

Никогда не наклеивайте ярлыки на поверхность компакт дисков и не делайте надписей на его поверхности шариковой ручкой или карандашом.

Не пользуйтесь при очистке компакт дисков никакими растворителями, моющими средствами, антистатиками или разбавителями.

Не пользуйтесь компакт дисками, которые имеют большие царапины, деформированы, поломаны и т.д. Использование таких дисков приведет к поломке или выходу из строя магнитолы.

Не подвергайте диск воздействию прямого солнечного света или нагреву.

Не пользуйтесь имеющимися в продаже защитными приспособлениями для дисков, дисками стабилизаторами и т.п. Они могут застрять во внутреннем механизме и повредить диск.

Увеличение уровня громкости

Уменьшение уровня громкости

Режим радио → Режим CD → Режим AUX → Режим радио

1 При нажатии и удержании кнопки 1 секунды или более.

2 В процессе работы магнитолы, короткое нажатие выполняет функцию глушения Если магнитола включена, при коротком нажатии происходит включение магнитолы

Данный раздел следует читать, сверяясь по рисункам раздела «Управление»

Прежде чем выключить аппарат или выключить зажигание, следует установить минимальный уровень громкость. Аппарат сохраняет в памяти последнюю звуковую регулировку. Громкий звук или включении способен повлиять на Ваш слух, а также вызвать неисправность аппарата.

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ АППАРАТА

•Не следует долгое время пользоваться данным аппаратом, не включая двигатель Если вы слишком сильно разрядите аккумулятор, запуск двигателя может оказаться невозможным а срок службы аккумулятора при этом сокращается.

1. Нажмите кнопку [POWER/VOLUME]

2. Включится подсветка и дисплей. Аппарат автоматически настраивается на режим работы, выбранный перед его выключением, и автоматический включает контроль этого режима.

3. Нажмите кнопку [POWER/VOLUME] для выключения авто магнитолы.

Нажмите кнопку [CD/AUX] во время работы в режиме RADIO/AUX для переключения в режим CD. Режимы будут меняться в следующем порядке: Режим RADIO/AUX → Режим CD

Появиться надпись «No Disc» если диск не будет находится в магнитоле. Через 4 секунды дисплей вернется в режим радио.

При нажатии и удержании кнопки CD/AUX в течении 1 секунды и более во время режима RADIO/CD. Режим меняется на AUX

Режимы будут меняться в следующим порядке

Режим CD /Radio → Режим АUХ

• Пользователь может соединить специальное наружное устройство с гнездом AUX для выхода из колонок.

• Используйте разъем диаметра только 3,5 мм для данного гнезда.

Нажмите кнопку AM/FM во время работы режима CD/AUX чтобы переключиться на режим Радио, режимы будут меняться в следующем порядке:

1. Нажмите кнопку [DISP] для выбора необходимой информации.

2. При каждом нажатии кнопки [DISP] надписи на дисплее будут меняться в следующем порядке:

Основной дисплей → Отображение часов → Основной дисплей

1. Нажмите кнопку [DISP] для выбора необходимой информации.

2. При каждом нажатии кнопки [DISP] надписи на дисплее будут меняться в следующем порядке:

Main-1 Display (Track No., playtime)→

Main -2 Display (Folder No., Track No.) →

Title-1 Display (Folder Display.)→

Titie-2 Display (Track Display.)→

• Выбранное действие отображается на дисплее.

•Выбранная функция незамедлительно отображается на дисплее и ее надпись сохраняется в течении нескольких секунд.

При вращении «POWER/VOLUME» по часовой стрелке громкость увеличивается, против часовой уменьшается.

•Громкость регулируется в диапазоне от 0 (минимум) до 32 (максимум). Заводская установка для данной регулировки звука «13».

1. Нажмите кнопкудля выбора настройки звукового режима. При каждом нажатии кнопкирежим переключается в следующем порядке.

BASS (низкие)→ TREB (высокие)→ ВAL (баланс левый / правый)→ FAD (баланс фронт/тыл) → LOUD (громкостьзвука)

2. Вращение кнопки [POWER / VOLUME] используется для настройки определенного звукового режима

BASS-Диапазон регулирования:-6 до + 6

TREB — Диапазон регулирования: -6 до + 6

BAL-Диапазон регулирования: L12 до R12

FAD-Диапазон регулирования: R12 до F12

Надпись на дисплее возвращается на предыдущий режим через 4 секунды после установки

При начале работы в выборе звукового режима загорится надпись выключится только после того как вы выйдете из режима.

1. Нажмите кнопкуи выберите «BASS 0»

При вращении кнопки [POWER/VOLUME] по часовой стрелке низкие частоты усиливаются, при вращение против часовой стрелки — ослабляются.

Начальная установка «0» (Диапазон регулирования: от-6до+6)

1. Нажмите кнопку (звук) и выберите «TREB 0»

При вращении кнопки [POWER/VOLUME] по часовой стрелке высокие частоты усиливаются, при вращение против часовой стрелки-ослабляются.

Начальная установка «0» (диапазон регулирования: от -6 до +6)

НАСТРОЙКА ЗВУКОВОГО БАЛАНСА ЛЕВЫХ / ПРАВЫХ ДИНАМИКОВ.

1. Нажмите кнопкуи выберите «BAL

При вращении по часовой стрелке увеличивается громкость на правых динамиках, при вращение против часовой

стрелки увеличивается громкость на левых динамиках.

Начальная установка «0» (Диапазон регулирования: L12 до R12)

НАСТРОЙКА ЗВУКОВОГО БАЛАНСА ПЕРЕДНИХ / ЗАДНИХ ДИНАМИКОВ.

1. Нажмите кнопку (звук) и выберите «FAD 0 »

2. При вращении [POWER/VOLUME] по часовой стрелке увеличивается громкость на передних динамиках, при вращении против часовой стрелки увеличивается громкость на задних динамиках.

Начальная установка «0» (Диапазон регулирования: R12 до F12)

НАСТРОЙКА ЗВУКОВОГО ЭФФЕКТА:

Настройка звукового эффекта придает особое значение низким и высоким частотам для воспроизведения натурального звука. При прослушивании музыки на низком уровне громкости, рекомендуется использовать звуковой эффект.

1. Нажмите кнопкуи выберите «LOUD ON».

2. При вращении [POWER/VOLUME] против часовой стрелки звуковой эффект выключается, при вращении по часовой стрелке звуковой эффект вкпючается.

Начальная установка «LOUD ON»

Звуковой эффект зависит от уровня звука.

УСТАНОВКА ЗВУКОВОГО СИГНАЛА КНОПОК

При нажатии и удержании 1 секунды или более кнопкивключается / выключается данная функция в режиме RADIO/CD/AUX

Нажмите кнопку [MUTE/LOCK] для активирования данной функции в режиме RADIO/CD/AUX. При повторном нажатии функция отключается.

Загорится надписm при активации данной функции

При соединении электрических цепей подсветки панели управления магнитолы и габаритных огней автомобиля подсветка может тускнеть.

1. Нажмите и удерживайте кнопку [DISP] в течении одной секунды или более для выбора настройки и установки времени.

2. Цифры на дисплее начнут мерцать во время установки времени.

Нажмите кнопки, чтобы выбрать режим установки часов или минут

Настройте нужное вам время. Нажмите одновременно, для подтверждения заданного времени.

Нажмите кнопку [DISP] для выхода из настроек установки времени, или после 4 секунд, это произойдет автоматически.

Если вы отключите аккумуляторную батарею для диагностики или ремонта автомобиля настройка часов собьется и потребуется новая настройка.

1. Нажмите кнопку [AM/FM] для выбора режима радио, и Радио активируется.

2. Чтоб выбрать требуемый диапазон радиоволн, нажмите кнопку [AM/FM] затем выберите необходимую радиоволну: FM1-FM2- FMA-AM1-AMA. При каждом нажатии на кнопку [AM/FM] происходит переключение диапазонов радиоприемника в следующей последовательности:

Fm1 → FM2 → FMA → AM1 → AMA → FM1.

3. Нажимаяможно настроить желаемую радиостанцию.

Существует 2 типа настроек : DXSEEK и LOCALSEEK

DXSEEK может автоматически настроить все возможные радиовещательные станции;

LOCAL SEEK может настроить радиовещательные станции только с хорошим сигналом

1. При нажатии кнопки [AM/FM] в режиме радио выберите желаемую частоту [FM/AM]

2. При нажатии кнопки [MUTE/LOC] удержании в данной позиции в течении 1 секунды или боле для переключения в режим LOCAL ON/OFF

3. При нажатии кнопкии удержании в данной позиции в течении 1 секунды или более происходит автоматический поиск

Когда настройка LOCAL, находится в режиме OFF, долгое нажатие кнопки приводит к поиску станций с высокой частотой. Долгое нажатие кнопки приводит к поиску станций с низкой частотой.

Когда настройка LOCAL, находится в режиме ON долгое нажатие кнопок приводит к поиску станций с хорошим сигналом.

1. При нажатии кнопки [AM/FM] выбирается желаемая станция FM1, FM2, FMA.AM1 илиАМА

2. При нажатии кнопки происходит ручная настройка станций

В памяти радиостанций может хранится до 30 значений частоты: шесть станций для каждого из диапазонов FM1, FM2, FMA, АМ1 илиАМА

Заданная память будет сброшена через несколько часов после выключения аккумуляторной батареи.

1. Нажмите на кнопку [AM/FM], чтобы выбрать радиоволну, которую вы хотите сохранить в памяти

2. Нажмите на кнопки, чтобы настроится на желаемую радиостанцию.

3. Нажмите и удерживайте одно из кнопок [PRESET] течении 1 секунды или более, чтоб сохранить значение частоты вещания выбранной радиостанции в память.

Функция автосохранения сохраняет 6 станций одновременно. Если 6 станций не могут быть найдены, предыдущие станции сохраненные ранее будут восстановлены по умолчанию.

1. Нажмите кнопку [AM/FM], чтоб выбрать желаемую радиоволну (FM или AM). Нажмите удерживайте кнопку [SCAN/AS] в течении одной секунды или более. Шесть радиостанций на которых прием является наиболее качественным будут автоматически сохранены в памяти.

Если автосохранение выбрано в частоте FM, то все станции будут автоматически сохраняться на данной частоте.

Если автосохранение выбрано в частоте AM, то все станции будут автоматически сохраняться на данной частоте.

Сканирование принимает станции путем поиска в заданной частоте. Эта функция полезна при поиске желаемой станции.

1. Нажмите кнопку [SCAN/AS] и начнется автопоиск частот.

2. Когда желаемая станция будет настроена, она будет задержана на 5 секунд, затем поиск станции будет продолжен.

При нажатии и удержании кнопки [SCAN/AS] в течении одной секунды или более сканирование радиостанции начнется заново.

Вызов предустановленной станции.

Для сохранения индивидуальных радиостанции в памяти существует 30 предустановленных позиций (6-FM1, 6-FM2, 6-FMA, 6-АМ, 6-АМА). Нажмите одну из соответствующих кнопок [PRESET] для автоматического вызова сохраненной радио частоты.

1. Нажмите кнопку [AM/FM], чтоб выбрать

желаемую радиоволну (РМили AM) 2. Нажмите одну из соответствующих кнопок (PRESET) для вызова сохраненной станции.

МРЗ — это сжатый метод звукового воспроизведения, классифицируемый Как 3 уровень стандарта MPEG. Сжатый метод воспроизведения звука стал наиболее приемлемым стандартным форматом использования для персональных компьютеров. Запись МРЗ формата отличается от стандартной записи компакт — диска степенью сжатия звуковых данных. Диск МРЗ формата приблизительно составляет 12 процентов от размера обычного компакт диска с сохранением высококачественного воспроизведения. Это означает, что приблизительно звуковые данные 10 компакт-дисков могут быть размещены на одном диске МРЗ формата, запасных на CD-R или CD-RW типах дисков. Это позволяет прослушивать большой объем звуковой информации без дополнительной замены компакт-диска.

• Всегда при создании МРЗ диска, добавьте расширение «.МРЗ» содержащих файлов. Если вы будете использовать другое расширение звуковых файлов, кроме указанного или забудете изменить расширение звуковых файлов, воспроизведение не будет осуществляться.

• Формат записи (файловая система)

• При создании МРЗ на дисках типа CD-R или CD-RW выбирайте диски соответствующие международному стандарту качества «ISO 9660» уровней 1, 2, или JOLIET или ROMEO, как формат программного обеспечение записи. Качественное воспроизведение может быть не возможно, если диск соответствует другим форматам.

• Название каталога и название файла могут быть отображены на дисплее при воспроизведении МРЗ записи, но наименования должны быть в пределах 16 символах для директории и 28 для файла, исключая расширение записи.

• Поддерживается только отображение латинскими буквами, при использовании другого формата языка появится знак «-»

• Не именуйте файлы в папке одинаковым названием,

• Диск с папкой в которой содержится более 8 иерархических уровней не будет проигрываться.

• Число (номер)файлов или папок

• Записи МРЗ формата, воспроизводимые на магнитоле имеют следующие ограничения:

1. Максимальное количество файлов: 254

2. При создании МРЗ диска в зависимости от типа программного обеспечения и записывающего устройства при воспроизведении на магнитоле могут присутствовать незначительные шумы.

Каждая папка рассматривается как самостоятельный файл.

Функция многосеансовой записи

Когда на диске находится два типа формата (CD или МРЗ), вы можете выбрать нужный вам тип записи для воспроизведения.

• Переключение для мультисессионных CD

При каждом нажатии и удержании в течении одной секунды или более кнопки [1] режим переключается с CD на МРЗ, или обратно. При выборе CD на дисплее выводится индикация «М-S CD». При выборе МРЗ на дисплее выводится индикация «М-S МРЗ» 1. Типы записей, которые могут быть воспроизведены показаны ниже:

Источник

Обновлено: 13.07.2023

3. Регулятор громкости
4. Отсек для загрузки диска
5. Кнопки курсора
6. Длительное нажатие:

1 — кнопка для выгрузки диска

7. Короткое нажатие: Кнопка MENU- вызов меню основных настроек

Длительное нажатие: кнопка начала сканирования (функция SCAN)

левый и фронтальный-тыловой
Длительное нажатие:

¹ — кнопка для вывода на дисплей времени

дорожном движении.
Длительное нажатие: кнопка RDS – включение и отключение функций RDS

12. Короткое нажатие: кнопка BND– для выбора банка памяти FM, диапазонов MW/LW (кроме

модели Kiel CD32) и переключения в режим радио;
Длительное нажатие: TS – для старта функции Travelstore

Важные замечания

Что Вам следует знать

Дорожная безопасность

Система защиты от похищения, Включение и отключение устройства

Дополнительные аксессуары

Пользуйтесь только теми аксессуарами и запасными частями, которые одобрены к
использованию фирмой Blaupunkt. Совместно с данной аудиосистемой Вы можете использовать
следующие изделия фирмы Blaupunkt:
Пульт дистанционного управления
Инфракрасный пульт дистанционного управления Blaupunkt RC 08 или RC10/RC10H. Пульт
дистанционного управления Blaupunkt позволяет Вам с удобством выполнять наиболее важные
операции управления с рулевого колеса. С помощью пульта ДУ нельзя включать и выключать
аппарат.
Дополнительные усилители
Любые усилители фирмы Blaupunkt.
CD-чейнджеры
Модели Blaupunkt CDC-A 02, 06, 08, 072 и IDC A09, а также Blaupunkt CDC-A5 и 071 при
использовании специального кабеля-адаптера Blaupunkt 7 607 889 093.
Проигрыватель Compact Drive МР3
Как альтернатива CD ченджеру Вы можете также подключить МР3 проигрыватель Compact Drive
для доступа к дополнительным трекам МР3. В этом случае сначала следует использовать
компьютер для сохранения фрагментов МР3 на жестком диске Microdrive™, а затем, когда МР3
проигрыватель Compact Drive подключен к автомобильной аудио системе, Вы сможете
воспроизводить эти фрагменты подобно обычным фрагментам на компакт-диске. Проигрыватель
Compact Drive МР3 работает таким же образом как и CD ченджер, большинство функций CD
ченджера может быть использовано на Compact Drive МР3.

Система защиты от похищения

Съемная панель управления

С тем, чтобы наилучшим образом предохранить Вашу автомобильную аудиосистему от
похищения, данная система оборудуется встраиваемой панелью управления. Без этой панели
автомагнитола становится неудобной для воровства. Чтобы уберечь автомагнитолу от кражи,
берите съемную панель с собой, когда выходите из автомобиля. Не оставляйте ее в автомобиле,
даже в надежном месте. Конструкция съемной панели разработана с учетом удобной переноски.
Примечания:
· Не роняйте панель управления

· Не оставляйте панель управления под прямыми солнечными лучами или рядом с

· Храните панель управления в прилагаемом футляре.

· Избегайте прямого контакта панели с кожей. В случае необходимости протирайте панель

мягкой безворсовой тканью.

Снятие панели управления
Для того, чтобы снять панель управления, нажмите кнопку
(1), расположенную в левом верхнем углу устройства, а затем
извлеките панель. Сначала слегка потяните панель на себя за
левую сторону. Вы можете извлечь ее вне зависимости от того,
включена система или нет. При снятии панели устройство
отключается, текущие настройки сохраняются, загруженный диск
останется в устройстве.
Установка панели управления
Вставьте панель в направляющие с правой стороны устройства, а
затем вставьте панель с левой стороны и с небольшим усилием
задвигайте ее до тех пор, пока она со щелчком не установится на
своем месте. Не следует прилагать усилие непосредственно к
дисплею.
Если устройство было включено при снятии панели, то оно при
установке панели автоматически включится снова на последнем используемом режиме (CD,
радио, CD ченджер/Compact Drive МР3 или AUX).

Включение и отключение устройства

Автомобильная аудио система может быть включена и выключена несколькими способами.
· Включение и отключение системы вместе с зажиганием.

3. Регулятор громкости
4. Отсек для загрузки диска
5. Кнопки курсора
6. Длительное нажатие:

1 — кнопка для выгрузки диска

7. Короткое нажатие: Кнопка MENU- вызов меню основных настроек

Длительное нажатие: кнопка начала сканирования (функция SCAN)

левый и фронтальный-тыловой
Длительное нажатие:

¹ — кнопка для вывода на дисплей времени

дорожном движении.
Длительное нажатие: кнопка RDS – включение и отключение функций RDS

12. Короткое нажатие: кнопка BND– для выбора банка памяти FM, диапазонов MW/LW (кроме

модели Kiel CD32) и переключения в режим радио;
Длительное нажатие: TS – для старта функции Travelstore

Важные замечания

Что Вам следует знать

Дорожная безопасность

Система защиты от похищения, Включение и отключение устройства

Дополнительные аксессуары

Пользуйтесь только теми аксессуарами и запасными частями, которые одобрены к
использованию фирмой Blaupunkt. Совместно с данной аудиосистемой Вы можете использовать
следующие изделия фирмы Blaupunkt:
Пульт дистанционного управления
Инфракрасный пульт дистанционного управления Blaupunkt RC 08 или RC10/RC10H. Пульт
дистанционного управления Blaupunkt позволяет Вам с удобством выполнять наиболее важные
операции управления с рулевого колеса. С помощью пульта ДУ нельзя включать и выключать
аппарат.
Дополнительные усилители
Любые усилители фирмы Blaupunkt.
CD-чейнджеры
Модели Blaupunkt CDC-A 02, 06, 08, 072 и IDC A09, а также Blaupunkt CDC-A5 и 071 при
использовании специального кабеля-адаптера Blaupunkt 7 607 889 093.
Проигрыватель Compact Drive МР3
Как альтернатива CD ченджеру Вы можете также подключить МР3 проигрыватель Compact Drive
для доступа к дополнительным трекам МР3. В этом случае сначала следует использовать
компьютер для сохранения фрагментов МР3 на жестком диске Microdrive™, а затем, когда МР3
проигрыватель Compact Drive подключен к автомобильной аудио системе, Вы сможете
воспроизводить эти фрагменты подобно обычным фрагментам на компакт-диске. Проигрыватель
Compact Drive МР3 работает таким же образом как и CD ченджер, большинство функций CD
ченджера может быть использовано на Compact Drive МР3.

Система защиты от похищения

Съемная панель управления

С тем, чтобы наилучшим образом предохранить Вашу автомобильную аудиосистему от
похищения, данная система оборудуется встраиваемой панелью управления. Без этой панели
автомагнитола становится неудобной для воровства. Чтобы уберечь автомагнитолу от кражи,
берите съемную панель с собой, когда выходите из автомобиля. Не оставляйте ее в автомобиле,
даже в надежном месте. Конструкция съемной панели разработана с учетом удобной переноски.
Примечания:
· Не роняйте панель управления

· Не оставляйте панель управления под прямыми солнечными лучами или рядом с

· Храните панель управления в прилагаемом футляре.

· Избегайте прямого контакта панели с кожей. В случае необходимости протирайте панель

мягкой безворсовой тканью.

Включение и отключение устройства

Шевроле Лачетти (2004+). Руководство — часть 35

УПРАВЛЕНИЕ МИКРОКЛИМАТОМ И АУДИОСИСТЕМА 4–25

Функция тонкомпенсации используется для
усиления низких частот при низком уровне
громкости.

Уровень тонкомпенсации регулируется в
диапазоне от 1 до 3.

«LOUDNESS OFF» означает, что функция
тонкомпенсации выключена.

/ (9) до тех пор, пока на дисплее не

появится соответствующая надпись.

При установке уровня тонкомпенсации 1, 2
или 3 на дисплее загорится индикатор LD.

По окончании настройки

SRC (8) до тех пор,

пока не будет установлен режим приема
радиопередач.

На дисплее появится надпись «RADIO».

активирована автомагнитола
автоматически настраивается на частоту
данной радиостанциис наилучшим
приемом.

• REG: некоторые радиостанции разделяют

ВКЛЮ ЧЕНИЕ/ВЫКЛЮ ЧЕНИЕ функции

АВТОМАГНИТОЛА С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

Безопасность дорожного движения.

2. При езде на ухабистых дорогах звук может прерываться вследствие сильной вибрации.

Наименование кнопок и их функции

кнопка

• Извлечение диска из привода для компакт-дисков

Отверстие для установки компакт диска

• Гнездо для установки CD

• Выбор режима воспроизведения компакт дисков

• В режиме CD для повторного воспроизведения

•В режиме CD выполняет воспроизведение в случайном порядке

• В режиме CD/MP3 включение или выключение режима воспроизведения в случайном порядке

• В режиме CD воспроизводит 1 музыкальную дорожку.

• В режиме МРЗ воспроизводит 1 музыкальную дорожку текущей папки.

• Воспроизводит 1 трекследующей папки в режиме МРЗ.

• Ключевая функция доступна после появления индикатора МРЗ.

[FLDR ] Кнопка

• Воспроизводит 1 трек предыдущей папки в режиме МРЗ.

• Ключевая функция доступна после появления индикатора МРЗ на дисплее.

• Для сохранения станций в память или их непосредственного удаления в режиме радио.

Кнопка

• При нажатии и удержании в течении более 1 секунды вкл/выкп звукового сигнала кнопки

• Выбор режима в CD/MP3

• Воспроизведение и Пауза в режиме CD/MP3

• При нажатии и удержании в течении более 1 секунды для режима AUX

• При нажатии и удержании данной кнопки в течении 1 секунды или более включается функция LOC в режиме радио.

• Выполнение сканирующего воспроизведения каждого трека в течении 10 секунд в режиме CD.

• Для переключения режимов дисплея (главный вид, показ времени).

ВЫБОР ПОКАЗА ФУНКЦИИ МРЗ

• Вид данных на дисплее меняется следующим образом:

• Переключение на радио режимы.

• Переключение на диапазоны частот -FM1, FM2, FMA, AM 1, АМА.

Кнопка

• При нажатии или удержании кнопки в течение одной секунды или более -ускоренная перемотка назад.

• В режиме настройки часов нажмите кнопку для установки времени.

Кнопка

• При нажатии и удержании кнопки в течение одной секунды или более -ускоренная перемотка вперед.

• В режиме установки минут нажмите кнопку для установки времени.

• Настройте звук путем поворота регулятора звука по часовой стрелке или против нее.

• Используйте эту кнопку для настройки звука и настройки в режиме аудио.

• Разъем для вспомогательного устройства.

ОБРАЩЕНИЕ С КОМПАКТ — ДИСКАМИ

Для извлечения диска из футляра, надавите на центр футляра и потяните диск, осторожно придерживая за края.

Используйте шариковую ручку или карандаш для удаления шероховатости с краев диска.

Не подвергайте диск воздействию прямого солнечного света или нагреву.

Короткое нажатие 1

Долгое нажатие 1

Короткое нажатие 1

Долгое нажатие 1

Короткое нажатие 1

Долгое нажатие 1

Включение и заглушение 2

Увеличение уровня громкости

Уменьшение уровня громкости

Режим радио → Режим CD → Режим AUX → Режим радио

1 При нажатии и удержании кнопки 1 секунды или более.

Данный раздел следует читать, сверяясь по рисункам раздела «Управление»

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ АППАРАТА

ВЫБОР РЕЖИМА CD

ВЫБОР РЕЖИМА AUX

При нажатии и удержании кнопки CD/AUX в течении 1 секунды и более во время режима RADIO/CD. Режим меняется на AUX

Режимы будут меняться в следующим порядке

Режим CD /Radio → Режим АUХ

• Пользователь может соединить специальное наружное устройство с гнездом AUX для выхода из колонок.

• Используйте разъем диаметра только 3,5 мм для данного гнезда.

ВЫБОР РЕЖИМА РАДИО

Режим CD/AUX → Режим RADIO

2. При каждом нажатии кнопки [DISP] надписи на дисплее будут меняться в следующем порядке:

Основной дисплей → Отображение часов → Основной дисплей

2. При каждом нажатии кнопки [DISP] надписи на дисплее будут меняться в следующем порядке:

Main-1 Display (Track No., playtime)→

Main -2 Display (Folder No., Track No.) →

Title-1 Display (Folder Display.)→

Titie-2 Display (Track Display.)→

Clock Display (AM 10:00)→

• Выбранное действие отображается на дисплее.

ВЫБОР ЗВУКОВОГО РЕЖИМА

BASS (низкие)→ TREB (высокие)→ ВAL (баланс левый / правый)→ FAD (баланс фронт/тыл) → LOUD (громкостьзвука)

2. Вращение кнопки [POWER / VOLUME] используется для настройки определенного звукового режима

BASS-Диапазон регулирования:-6 до + 6

TREB — Диапазон регулирования: -6 до + 6

BAL-Диапазон регулирования: L12 до R12

FAD-Диапазон регулирования: R12 до F12

Надпись на дисплее возвращается на предыдущий режим через 4 секунды после установки

Настройка низких частот

Настройка высоких частот

НАСТРОЙКА ЗВУКОВОГО БАЛАНСА ЛЕВЫХ / ПРАВЫХ ДИНАМИКОВ.

При вращении по часовой стрелке увеличивается громкость на правых динамиках, при вращение против часовой

стрелки увеличивается громкость на левых динамиках.

НАСТРОЙКА ЗВУКОВОГО БАЛАНСА ПЕРЕДНИХ / ЗАДНИХ ДИНАМИКОВ.

НАСТРОЙКА ЗВУКОВОГО ЭФФЕКТА:

Звуковой эффект зависит от уровня звука.

УСТАНОВКА ЗВУКОВОГО СИГНАЛА КНОПОК

При нажатии и удержании 1 секунды или более кнопкивключается / выключается данная функция в режиме RADIO/CD/AUX

Загорится надписm при активации данной функции

2. Цифры на дисплее начнут мерцать во время установки времени.

Нажмите кнопки, чтобы выбрать режим установки часов или минут

Настройте нужное вам время. Нажмите одновременно, для подтверждения заданного времени.

Fm1 → FM2 → FMA → AM1 → AMA → FM1.

3. Нажимаяможно настроить желаемую радиостанцию.

Существует 2 типа настроек : DXSEEK и LOCALSEEK

DXSEEK может автоматически настроить все возможные радиовещательные станции;

LOCAL SEEK может настроить радиовещательные станции только с хорошим сигналом

1. При нажатии кнопки [AM/FM] в режиме радио выберите желаемую частоту [FM/AM]

Когда настройка LOCAL, находится в режиме ON долгое нажатие кнопок приводит к поиску станций с хорошим сигналом.

1. При нажатии кнопки [AM/FM] выбирается желаемая станция FM1, FM2, FMA.AM1 илиАМА

2. При нажатии кнопки происходит ручная настройка станций

Заданная функция памяти

Заданная память будет сброшена через несколько часов после выключения аккумуляторной батареи.

Ручная настройка памяти

1. Нажмите на кнопку [AM/FM], чтобы выбрать радиоволну, которую вы хотите сохранить в памяти

2. Нажмите на кнопки, чтобы настроится на желаемую радиостанцию.

Если автосохранение выбрано в частоте FM, то все станции будут автоматически сохраняться на данной частоте.

Если автосохранение выбрано в частоте AM, то все станции будут автоматически сохраняться на данной частоте.

Вызов предустановленной станции.

желаемую радиоволну (РМили AM) 2. Нажмите одну из соответствующих кнопок (PRESET) для вызова сохраненной станции.

ОПЕРАЦИИ В РЕЖИМЕ CD/MP3

• Формат записи (файловая система)

• Не именуйте файлы в папке одинаковым названием,

• Диск с папкой в которой содержится более 8 иерархических уровней не будет проигрываться.

• Число (номер)файлов или папок

• Записи МРЗ формата, воспроизводимые на магнитоле имеют следующие ограничения:

1. Максимальное количество файлов: 254

Каждая папка рассматривается как самостоятельный файл.

Функция многосеансовой записи

• Переключение для мультисессионных CD

Несмотря на то, что бренд Blaupunkt появился в России всего несколько лет назад, он уже смог завоевать доверие потребителей.

Положительные и отрицательные стороны Blaupunkt

Несмотря на то, что бренд, безусловно, является одним из лучших на соответствующем рынке, продукты, выпускаемые под его именем, имеют как положительные, так и отрицательные стороны.

К плюсам штатной магнитолы Blaupunkt относят:

• отличное качество изделия;
• длительный срок службы;
• достойное звучание;
• отличный приём радиоволн;
• комплектация несколькими различными выходами;
• доступная цена.

Штатная магнитола Blaupunkt на приборной панели

Недостатки бренда выделить очень сложно, поскольку их практически нет, но иногда можно заметить отрицательные стороны в некоторых моделях, например, проблемы с воспроизведением дисков, примитивный дизайн и т.д. В схемах ранних устройств отсутствует возможность подключения AUX. Но стоит отметить, что компания старается исправлять все свои недочёты, выпуская более совершенные модели магнитол Blaupunkt.

Характеристики

Магнитолы Blaupunkt выпускаются в двух размерах – 1 Din и 2 Din. Штатным считается размер магнитолы Blaupunkt 2 Din. Кроме того, в некоторых моделях установлена съёмная передняя панель.

Автомагнитола Blaupunkt London MP37

По функциональным характеристикам можно отметить наличие Bluetooth, поддержку карт памяти, портативных накопителей, дисков, а также плееров от компании Apple. Таким образом, вы можете слушать музыку с того устройства, с которого вам будет удобно.

Автомагнитола Blaupunkt 2 Din

Наиболее популярная модель в России – это магнитола Blaupunkt DMS 4X40W. Как правило, её устанавливают на автомобили chevrolet lacetti, так как штатное устройство идеально подходит к разъёму автомобиля. Однако, кроме chevrolet lacetti Blaupunkt DMS 4X40W подойдёт для любого другого автомобиля с соответствующим размером ниши.

Преимущество магнитолы Blaupunkt DMS 4X40W перед другими моделями состоит в отличном соотношении цены и функциональности, ведь в устройстве предусмотрена возможность подключения AUX.

Штатная магнитола Blaupunkt DMS

Установка

Чтобы подключить штатную магнитолу Blaupunkt DMS или любую другую модель, воспользуйтесь следующей инструкцией.
Лучшее место для подключения магнитолы Blaupunkt согласно инструкции – это специально предназначенная для этих целей ниша. В разных моделях машин она может быть одного из двух размеров, соответствующих стандарту 1 Din или 2 Din. Обратить на это внимание необходимо ещё до совершения покупки – мультимедийное изделие будет смотреться лучше, если его размеры будут соответствовать размерам ниши.

Сначала устанавливается монтажная корзина, которая позволит закрепить изделие более плотно, что предотвратит его растряску на неровной дороге. Если вы решили добавить дополнительное крепление болтами или саморезами, то их размер подбирайте, сверяясь с инструкцией к устройству – болты должны быть достаточно короткими, чтобы не повредить схему.

Все разъёмы подключаются согласно инструкции для магнитолы Blaupunkt DMS. Разобраться с назначением всех имеющихся выходов поможет схема магнитолы Blaupunkt, представленная на русском языке.

При монтаже устройства следует учесть несколько важных правил:

Добавление AUX в штатную магнитолу

Монтаж штатной магнитолы в автомобиль по инструкции на русском языке своими руками впервые – это довольно кропотливое занятие. Если для вас этот опыт является первым, то не забудьте измерить магнитолу и нишу под неё на соответствие размеров, проверить наличие всех необходимых выходов и т.д. только после этого можно приступать к аккуратному монтажу.

Если же вы не уверены, что сможете вмонтировать автомагнитолу самостоятельно, то обратитесь за помощью к профессионалам своего дела – в мастерскую или сервисный центр. Также обратиться за помощью профессионалов необходимо в том случае, если вам нужно добавить на магнитолу AUX. Опытные сотрудники проведут установку быстро, качественно и гарантируют сохранность магнитолы.

Читайте также:

Отрицательная характеристика на водителя с места работы образец

Чистка дроссельной заслонки мазда 2

Скрипит панель киа спектра

Магнитола clarion max670 инструкция

Skoda yeti чистка кондиционера

Источник

Ремонт и эксплуатация

НАСТРОЙКА НА РАДИОСТАНЦИЮ

Есть несколько способов настроиться на радиостанции.

Автоматический поиск радиостанции

Нажмите вверх или вниз
кнопка 6.

Радио настраивается на ближайшую станцию с приемлемым приемом.

Ручной поиск радиостанции

Также есть возможность настраивать радиостанции вручную.

ПРИМЕЧАНИЕ
• Ручная настройка работает только при выключенной функции RDS.

Нажмите левую или правую кнопку 6.

Смена радиостанции (только FM)

Установка чувствительности для настройки поиска радиостанции

Эта функция устанавливает, должно ли радио искать только станции с хорошим приемом или оно может также принимать станции с менее хорошим приемом.

Нажмите кнопку 9 MENU.

Нажмите кнопку 6 вверх или вниз
пока на дисплее не появится «SENS» вместе с установленным значением чувствительности.

Сообщение «SENS HI6» означает, что установлена максимальная чувствительность.

Сообщение «SENS LO1» означает, что установлена минимальная чувствительность.

Выберите желаемый уровень чувствительности
левая или правая кнопка 6.

После завершения настройки
нажмите кнопку 7 MENU.

ПРИМЕЧАНИЕ
• Уровень чувствительности можно установить отдельно для каждого диапазона волн – FM, MW и LW.

Многие автомобилисты сталкивались с концепцией, когда необходимо было подключить кабели к нестандартной магнитоле, но не все знают, как это сделать на Лачетти. Чтобы решить эту проблему, нужно обратиться к распиновке и обозначениям разъемов.

Видео

Видео расскажет, как правильно подключить магнитолу

Схема подключения

В технической документации на Лачетти есть отдельный раздел, в котором конкретно описывается устройство электрооборудования автомобиля. Таким образом, в нем полностью расписаны все элементы. Но, в данном конкретном случае будет рассмотрен вопрос о самостоятельном подключении проводов зажигания.

Далее рассмотрим схему, как подключаются контактные соединения магнитолы (штатной и внештатной).

Вывод

Распиновка или схема подключения магнитолы Шевроле Лачетти довольно проста и понятна каждому, поэтому отремонтировать или заменить запчасть сможет любой автомобилист, не прибегая к помощи сотрудников автосервиса.

АвтоНовости / Обзоры / Тесты

Как Поменять Магнитолу На Лачетти

Замена штатной аудиосистемы в Шевроле Лачетти

Производитель может предусмотреть установку пары различных вариантов аудиосистемы, но меньшего числа. Что ж, даже тогда эти системы очень похожи друг на друга. Только в одном колонок побольше, а в другом магнитола чуть лучше.

Самая умеренная штатная аудиосистема для автомобилей среднего класса выглядит так: магнитола и четыре динамика. В самой заведенной может быть до 13 динамиков. Но качество таких звуковых систем обычно оставляет желать лучшего. Они были сделаны, надо сказать, не самого высокого качества. Даже если вы купите самый крутой, вы все равно не сможете полностью удовлетвориться.

конечно, каждый может себе позволить построить лучшую аудиосистему в своей машине. Нужно только пожелать и составить точный план действий. Что еще нужно для замены штатной аудиосистемы Шевроле Лачетти?

Как ни странно, первым делом нужно заменить штатные динамики. Может быть, все дело в них, и больше ничего переделывать не придется. Колонки необходимо приобретать как минимум более высокого класса, чем те, что были на вашем автомобиле ранее.

Далее нужно сделать то, что называется аудиоподготовкой Шевроле Лачетти. Слово «подготовка» здесь употреблено не случайно: машину нужно хорошенько переделать под установку новых динамиков. Для начала нужно разобраться с дверцами, то есть смочить все полости и убедиться, что не появляются вибрации. Затем устанавливаются сами колонки, подключаются к “родной” магнитоле для ее разводки.

Чтобы поменять все динамики в автомобиле Шевроле Лачетти, вы можете воспользоваться услугами специалистов. Они все сделают быстро и качественно, а главное по очень разумной цене. Все работы по замене обойдутся в 15-20 тысяч рублей в зависимости от сложности. И после проделанной работы сразу можно услышать разницу в звуке.

Второй момент: необходимо провести звукоизоляцию. Вместе с замененными динамиками это даст красивый эффект – звук будет совсем другим. Это лучший вариант для тех, кто любит слушать музыку за рулем. Больше ничего не нужно.

Если, однако, замена динамиков и звукоизоляция не дала желаемого результата, можно продолжить путь улучшения звука.

Следующим шагом будет установка нового усилителя. С его помощью звук станет громче и чище, чем раньше. Дело в том, что усилитель, который уже есть в вашей аудиосистеме, очень часто может искажать звук. Это явление называется клиппингом, когда в тракт системы вносятся искажения от усилителя.

Если усилитель сделать внешним, сигнал, идущий на колонки, станет намного шире даже при постепенном увеличении громкости. Качество звука станет заметно лучше. Однако здесь есть небольшая загвоздка. Дело в том, что штатная аудиосистема, как правило, не предусматривает линейных выходов на внешний усилитель. Следовательно, вы должны их делать.

Есть несколько способов сделать это. Первый называется «пассивным». Суть его в том, что необходимо собрать схему с помощью трансформаторов. Его целью будет снижение уровня выходного сигнала радио. Он может стать именно тем, что нужно для установки усилителя. Работа эта не дорогая – в районе тысячи-двух. Правда, идеально чистого звука пока не даст. Ведь штатный усилитель и дальше будет искажать сигналы, они останутся «грязными». Но есть и преимущества: скорость и низкая стоимость и, прежде всего, то, что стандартную систему не нужно «ломать».

Lacetti Radio Csere Change

Магнитола Шевроле Лачетти поменять.

Не включается кондиционер, обогрев стекла, рециркуляция воздуха в салоне Шевроле Лачетти

бЫСТРАЯ ИНСТРУКЦИЯ, КАК ЗАМЕНИТЬ МАГНИТ В CHEVRAL LACHETI.

Есть еще один путь, который можно назвать «активным». Создается специальная схема, которая «интеллектуально» обрабатывает сигнал. Чаще всего такие схемы для разных систем уже доступны в готовом виде и их просто нужно приобрести. Цена на такую схему будет от пяти до пятнадцати тысяч рублей.

А самый сложный и действенный вариант – внести доработки непосредственно в головное устройство Шевроле Лачетти. Создайте линейные выходы для подключения внешнего усилителя. Правда, для этого его придется разобрать и выбрать место, к которому можно подключить усилитель. Цена на такой капитальный ремонт в среднем семь тысяч рублей.

Некоторые думают, что лучше не придумывать замысловатых схем, а просто купить и установить новенькую магнитолу, и дело в шляпе. Конечно, такой вариант хорош. За очень низкую цену вы можете купить приличную машину, которая подарит вам значительное улучшение. По крайней мере, на ту же сумму, что и все вышеперечисленные изменения.

Но нет бочки с медом без ложки дегтя. На преступников охотятся модные новые магнитолы. Все мы знаем, насколько часты случаи взлома автомобилей и вывоза оттуда техники. К тому же воров даже не волнует внешний вид вашего радио – они все это выдержат.

И еще одно: новую магнитолу довольно сложно установить на свой автомобиль. Дело в том, что его панель рассчитана на стандартную комплектацию, поэтому многое придется переделывать. Именно этот момент иногда становится весомым аргументом в пользу ухода из основного блока. Но, конечно, не в тех случаях, когда автовладелец хочет всевозможные дверные звонки и свистки, такие как MP3-плеер, USB-разъемы, кард-ридеры или цветной ЖК-монитор. Так что вам обязательно придется искать новую систему, более подходящую для таких запросов.

Однако иногда бывают случаи, когда невозможно заменить часть звуковой системы, например, только динамики. Вам придется полностью его поменять. Например, в дорогих иномарках, таких как Audi или Mercedes, есть такие аудиосистемы, в которых нельзя поменять только динамики, но все нужно делать. Однако с такими системами на этих машинах все намного сложнее. Как правило, они связаны с интеллектуальной системой управления, поэтому изменить что-то здесь становится крайне сложно.

Еще одно улучшение качества звука – установка сабвуфера. Он нужен только тогда, когда не хватает баса. А при наличии внешнего усилителя их будет достаточно, так что сабвуфер ставить не имеет смысла. Но тут хозяин решает, надо, так и должно быть.

Если вы поклонник современной танцевальной музыки, сабвуфер вам очень пригодится. Только не пытайтесь купить модный сабвуфер со встроенным усилителем и включить его в штатную аудиосистему вашего автомобиля. На современном рынке можно найти огромное количество самых разнообразных сабвуферов и подобных устройств по очень привлекательной цене. А их установка настолько проста, что с ней справится даже подросток. Но вы не получите от этого никакого улучшения, вы только усугубите ситуацию. Звук будет пугать и гудеть, утопая все вокруг.

Сабвуфер нужно не просто установить, он должен быть адаптирован к системе в вашем автомобиле. В этом случае также необходимо учитывать габариты самого автомобиля. Надо сказать, что полная замена акустической системы и установка сабвуфера обойдется вам от пятидесяти до девяноста тысяч рублей.

И напоследок в последнюю очередь нужно подумать, как поменять штатную магнитолу. Это улучшит ваш звук, и вы получите новые звуковые функции. Но не думайте, что чем дороже радио, тем больше наворотов. Многие дорогие магнитолы умеют только музыку воспроизводить, но как!

Конечно, те, кто может себе это позволить, выбирают магнитолы типа HI-END, но это слишком дорого. Вы можете просто согласиться на хорошую систему среднего уровня. Замена штатной аудиосистемы в Шевроле Лачетти с установкой сабвуфера и новой магнитолы обойдется вам в 50-170 тысяч рублей.

Источник

Головное устройство «радиоприемник + проигрыватель компакт- и МР3-дисков»: 1 — кнопка отсоединения съемной лицевой панели; 2 — кнопка включения/выключения системы звуковоспроизведения (длительное нажатие) и включения/выключения звука (кратковременное нажатие); 3 — регулятор громкости звучания; 4 — гнездо для установки компакт- или МР3-диска; 5 — жидкокристаллический дисплей; 6 — навигационные кнопки-стрелки перемещения по меню настроек; 7 — кнопка SRC/Д переключения режимов звуковоспроизведения с проигрывания компакт- и МР3-дисков на функцию радиоприемника и обратно (длительное нажатие) и извлечения компакт-или МР3-диска (кратковременное нажатие); 8 — кнопка MENU включения функции сканирования эфира и поиска радиостанций (длительное нажатие) и активация режима настроек (кратковременное нажатие); 9 — кнопка X-BASS усиления звучания низких частот; 10 — кнопка AUDIO (настройка звука, эквалайзер); 11 — клавиши с 1 по 6 для переключения между радиостанциями, зафиксированными в памяти радиоприемника; 12 — кнопка TRAF-RDS включения/выключения системы RDS передачи данных о ситуации на дорогах (длительное нажатие) и включения/выключения режима вывода на дисплей текущих данных системы RDS (кратковременное нажатие); 13 — кнопка BND-TS включения функции автоматического сохранения в памяти шести радиостанций диапазона FM, которые наиболее качественно принимаются в данной местности (длительное нажатие), и переключения между диапазонами радиоприемника FM, CB и ДВ (кратковременное нажатие)

На части автомобилей устанавливается система звуковоспроизведения с головным устройством, обеспечивающим прием радиопрограмм и проигрывание компакт-дисков, в том числе формата MP3.

Система звуковоспроизведения подключена к бортовой электросети постоянно, поэтому ее можно включить в том числе и при отсутствии ключа в замке зажигания.

Не рекомендуется оставлять систему звуковоспроизведения включенной на длительное время при неработающем двигателе, т. к. это может привести к разряду аккумуляторной батареи.

При отключении аккумуляторной батареи все установки системы (уровень громкости, фиксированные настройки радиоприемника, настройки эквалайзера) сбрасываются и возвращаются к первоначальным (заводским).

Жидкокристаллический дисплей на лицевой панели головного устройства при работе системы звуковоспроизведения подсвечивается постоянно. Подсветка кнопок лицевой панели автоматически включается при включении габаритного света и подсветки панели приборов.

Лицевая панель выполнена съемной для защиты головного устройства системы воспроизведения от кражи: без установленной панели головное устройство неработоспособно. При случайном снятии лицевой панели во время работы системы звуковоспроизведения данная система выключается, но после включения сохраняет сделанные ранее настройки.

При пуске двигателя с помощью подключения аккумуляторной батареи другого автомобиля («прикуривании») рекомендуется выключить систему звуковоспроизведения, чтобы не повредить головное устройство. Более подробное описание функций системы звуковоспроизведения содержится в «Руководстве по эксплуатации» автомобиля.

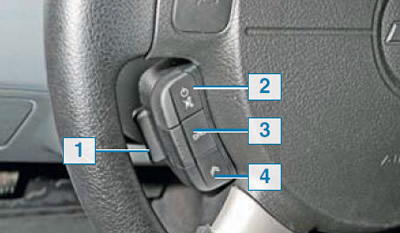

Пульт дистанционного управления системой звуковоспроизведения на рулевом колесе: 1 — клавиша регулировки громкости; 2 — кнопка включения/выключения системы звуковоспроизведения и выключения звука (режим MUTE); 3 — переключатель режимов работы системы звуковоспроизведения; 4 — выбор следующей звуковой дорожки компакт- или МР3-диска, следующей введенной в память радиостанции или поиск радиостанции

На части автомобилей может устанавливаться пульт дистанционного управления системой звуковоспроизведения на рулевом колесе (с левой стороны, если колесо находится в положении для прямолинейного движения). На пульт выведены клавиши управления только отдельными функциями системы звуковоспроизведения, так что основные настройки ее следует проводить с помощью кнопок, расположенных на ее лицевой панели.

С помощью пульта дистанционного управления вы можете:

увеличить (нажатием верхней части клавиши 1) или уменьшить (нажатием нижней части клавиши 1) громкость звучания системы звуковоспроизведения;
кратковременным нажатием кнопки 2 — включить систему звуковоспроизведения либо отключить ее звук; длительным нажатием — выключить систему звуковоспроизведения;
нажимая кнопку 3, менять режим работы системы звуковоспроизведения: радиоприемник — проигрыватель компакт- и МР3-дисков и далее по кругу;
кратковременно нажимая кнопку 4, выбрать следующую звуковую дорожку компакт- или МР3-диска или следующую зафиксированную в памяти радиостанцию (только в направлении вперед); при длительном нажатии активируется функция поиска радиостанций (только в направлении вверх).

Пульт дистанционного управления системой звуковоспроизведения значительно повышает удобство и безопасность вождения, т. к. позволяет водителю меньше отвлекаться от дороги. однако данным пультом все же следует пользоваться с осторожностью. Не пользуйтесь пультом дистанционного управления во время поворота рулевого колеса в ту или иную сторону. В этом случае под рукой у вас могут оказаться не те клавиши и кнопки управления системой звуковоспроизведения, которые нужны, а случайные. Это не опасно, но может отвлечь вас на визуальный поиск нужных клавиш. Рекомендуем тщательно изучить работу пульта дистанционного управления и потренироваться в пользовании им на стоящем автомобиле.

Источник

Инструкция по эксплуатации штатной магнитолы шевроле лачетти

<img decoding="async" onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" src="https://www.cavtodocs.ru/images/previus.gif" />Автомагнитола RDS с проигрывателем компакт-дисков

<img decoding="async" onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" src="https://www.cavtodocs.ru/images/next.gif" />Съемная панель управления (передняя панель)

Другое на сайте:

Инструкция по эксплуатации штатной магнитолы шевроле лачетти

Инструкция и руководство для Blaupunkt Kiel CD32 RU на русском

Важные замечания

Система защиты от похищения, Включение и отключение устройства

Аудиосистема (mp3, радио, CD, устройство, управление, настройки)

Система защиты от похищения, Включение и отключение устройства

Система защиты от похищения, Включение и отключение устройства

Положительные и отрицательные стороны Blaupunkt

Характеристики

Установка

Ремонт и эксплуатация

НАСТРОЙКА НА РАДИОСТАНЦИЮ

Схема подключения

Вывод

АвтоНовости / Обзоры / Тесты

Как Поменять Магнитолу На Лачетти

Lacetti Radio Csere Change

Не включается кондиционер, обогрев стекла, рециркуляция воздуха в салоне Шевроле Лачетти

Автомагнитола RDS с проигрывателем компакт-дисков

Съемная панель управления (передняя панель)

Инструкция и руководство для
Blaupunkt Kiel CD32 RU на русском

Аудиосистема
(mp3, радио, CD, устройство, управление, настройки)
