Инвертор пн 1000 энергия инструкция

• ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ
  Содержание
  №   РАЗДЕЛ                                                     СТР  №   РАЗДЕЛ                                                     СТР
  1.  Введение.                                                   1    9.  Техническое обслуживание. Консервация.                     11
  2.  Назначение.                                                 1   10.  Обеспечение требований безопасности.                       11
  3.  Технические характеристики.                                 1   11.  Требования к транспортировке и хранению.                   12
  4.  Состав изделия, элементы управления и индикации.            5   12.  Комплектность.                                             13
  5.  Устройство и работа изделия.                                9   13.  Сроки службы и хранения. Гарантии изготовителя.            13
  6.  Средства измерения и индикации.                             10  14.  Свидетельство о приемке.                                   14
  7.  Маркировка.                                                 10  15.  Сведения о рекламациях                                     15
  8.  Упаковка.                                                   10
  1. Введение.
  Внимание! Инвертор представляет собой источник повышенной общей, электрической и пожарной опасности, поэтому обязательно соблюдайте правила техники
  безопасности и внимательно ознакомьтесь с данным руководством.  Прочтите все предупреждения и указания мер безопасности и все инструкции. Невыполнение
  предупреждений и инструкций может привести к поражению электрическим током, пожару и (или) серьезным повреждениям. Сохраните все предупреждения и инструкции
  для того, чтобы можно было обращаться к ним в процессе эксплуатации данного прибора.
  Внимание! Подключение изделия может производиться только квалифицированным персоналом, имеющим группу электробезопасности не ниже третьей с допуском до
  1000В.
  Подключение алюминиевых проводников производится только с использованием специальных кабельных наконечников или после нанесения на предварительно зачищенный проводник
  специальной электропроводной противокоррозионной смазки. С периодичностью 6-8 недель после установки производить проверку надежности затягивания и дополнительное протягивание,
  при необходимости, всех электрических резьбовых зажимов внешних подключений.
  Комплексные техническое обслуживание и ремонт должны производиться квалифицированным персоналом на специализированных предприятиях. Установка и эксплуатация изделия
  допускаются только после изучения руководства по эксплуатации. Особое внимание следует уделить разделу 10: «Обеспечение требований безопасности».
  2. Назначение.
  Инверторный преобразователь постоянного тока в переменный со встроенным релейным однофазным стабилизатором напряжения переменного тока (в дальнейшем изделие именуется:
  инвертор) серии ПН предназначен для стабилизации переменного напряжения от сети централизованного электроснабжения для потребителей бытового и аналогичного назначения, а
  также обеспечения автономного электропитания потребителей при отключении централизованного сетевого напряжения в инверторном режиме от внешних источников постоянного тока
  путем преобразования его в переменный ток строго синусоидальной формы в выходной цепи потребителей. Использование изделия в промышленных средах с повышенной опасностью
  категорически запрещено.
  3. Технические характеристики.
  Изделие соответствует требованиям российских и международных стандартов.Технические условия и нормативная база на изделие устанавливаются стандартом предприятия Компании-
  продавца и приведены в Таблице 1.
  1

• ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ
  Таблица 1     Основные параметры.
  1. Номинальное выходное напряжение, В
  при питании от сети (sin) :
  в инверторном режиме (sin):
  2. Число фаз                                                                                          1
  3. Номинальная частота выходного напряжения, Гц
  при питании от сети:
  в инверторном режиме (коэффициент гармоник):
  4. Мощность, коэффициент мощности нагрузки инвертора и модуля стабилизатора в диапазоне входного сетевого напряжения 190В - 260В, ВА
  Полная номинальная
  Модель       Напряжение батареи   Максимальный ток заряда   (рабочая)/ максимальная   Коэффициент мощности нагрузки,
  аккумуляторов, В          батареи, А         (общая) ****  мощность, ВА          отн.ед.
  300/500
  300/500
  450/750
  12*
  450/750
  600/1000
  10...15***                600/1000                      0...1
  900/1500
  24*                                           900/1500
  1200/2000
  1800/3000
  48*
  3000/5000
  5. Порог защиты от перегрузки по мощности (откл 30с), %                                           110?Р?120
  Порог защиты от перегрузки по мощности в инверторном режиме (откл 2с), %                             ?120
  Порог защиты от перегрузки в инверторном режиме (мгновенное отключение), %
  Порог защиты от перегрузки в режиме стабилизации термозащита (  )
  Порог защиты от перегрузки в режиме стабилизации по току
  6. Диапазон входного напряжения сети, В
  7. Время переключения режимов и регулирования стабилизатора (не более), мс                            ?8
  8. Коэффициент полезного действия, %                                                                  98
  9. Индикация
  2

• ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ
  10. Габариты, вес и тип дисплея                                                                                  Таблица 1 (продолжение)
  Модель                Габариты, мм                     Вес, кг                      Дисплей
  ПН-500                        290х115х160                      4,8                           ЖК
  ПН-500 (Н)                    250х168х115                      4,6                           CD
  ПН-750                        350х143х210                      7,5                           ЖК
  ПН-750 (Н)                    260х198х160                      7,5                           CD
  ПН-1000                       350х143х210                      9,4                           ЖК
  ПН-1000 (Н)                   260х198х160                      9,4                           CD
  ПН-1500                       350х143х210                      11,5                          ЖК
  ПН-2000                       350х143х210                      13,2                          ЖК
  ПН-3000                       430х210х350                      26,2                          ЖК
  ПН-5000                       430х210х350                      36,2                          ЖК
  11. Способ охлаждения                             Воздушное конвекционное и принудительное
  12. Способ подключения
  Модель               Входная цепь DC               Входная цепь AC              Выходная цепь AC
  ПН-500, 500 (Н), 750,   Винтовые клеммы           Сетевой кабель 220В типа “F“  Розетка 220В типа “F“
  750(Н),1000, 1000(Н),
  1500,
  ПН-2000, 3000, 5000  Клеммная колодка             Клеммная колодка              Клеммная колодка
  13. Тип заземления по ПУЭ
  Модель                                Входная цепь                 Выходная цепь
  ПН-500, 500 (Н), 750, 750(Н),1000, 1000(Н), 1500,   Система TN                  Система IT
  ПН-2000, 3000, 5000                               Система TN                    Системы TN, IT
  14. Встроенные средства защиты от косвенного прикосновения                      Заземлитель
  15. Внешние средства защиты от косвенного прикосновения
  Обязательные средства защиты от косвенного прикосновения во    УЗО (АВДТ) на дифференциальный ток 30мА.
  входной цепи инвертора
  Рекомендуемые средства защиты от косвенного прикосновения в   Разъемы с УЗО (АВДТ) на дифференциальный ток 30мА.
  выходной цепи инвертора
  3

Похожие товары из категории Источники бесперебойного питания 220В

Инвертор ПН-1000 12В 600 VA Е0201-0005– это устройство, которое предназначено для обеспечения подключенных к нему потребителей бесперебойным электропитанием. Работая в инверторном режиме он преобразует постоянный ток от аккумуляторной батареи 12 Вольт в переменный 220В, а в случае с инверторами Энергия ПН прибавляется также и встроенная функция стабилизации напряжения с релейным принципом работы, а также параллельная с работой в режиме стабилизации функция подзарядки аккумуляторной батареи.

Не следует забывать также и о качестве выходного сигнала, ведь именно оно является одним из определяющих факторов для долгосрочного использования целого ряда приборов зависимых от формы выходного сигнала. Системы электроподжига и циркуляционные насосы в обогревательных котлах, любое оборудование с электродвигателями, акустическое оборудование – это лишь та малая часть оборудования, которое нуждается в неискаженной форме выходного сигнала.

Долговечность и срок службы оборудования, соответствие заявленным характеристикам имеют принципиальное значение для всех. Поэтому форма выходного сигнала в инверторах ПН-1000 12В 600 VA Е0201-0005– чистая синусоида.

Особенности конструкции Энергия ПН-1000 12В 600 VA Е0201-0005

• Звуковая индикация режимов работы
• Кнопка отключения звукового сигнала
• Наличие интерфейса RS 232
• Автоматический предохранитель от короткого замыкания и перегрузки
• Принудительное охлаждение позволяет реализовать дополнительную защиту от перегрева
• Многофункциональный графический дисплей

Преимущества ПН-1000 12В 600 VA Е0201-0005:

• Увеличено время автономной работы;
• Чистый синусоидный сигнал;
• Интеллектуальная система защиты;
• Система принудительного охлаждения;
• Информативный дисплей и удобный интерфейс;
• Функция подзарядки АКБ;
• Функция стабилизации напряжения;
• Увеличен макс. Диапазон в режиме стабилизации – от 110 до 285 В;
• Высокая скорость переключения в режиме стабилизации – 5 м.с.;
• Универсален в применении;
• Малые габариты и вес;
• На все инверторы Энергия серии ПН распространяется Гарантия 1 год.;
• Сервисное обслуживание в свыше 50 авторизованных сервисных центрах по всей России.

Важно

Рекомендуется использовать аккумуляторные батареи, предназначенные для буферного режима работы. При буферном режиме работы аккумуляторная батарея находится на постоянной подзарядке и редко получает глубокий разряд. В таком режиме аккумулятор прослужит максимально долго.

При совместном использовании с аккумуляторных батарей Энергия серии АКБ существенно улучшаются такие параметры, как время автономной работы инвертора и срок службы АКБ.

• Единица измерения: 1 шт
• Габариты (мм): 350x143x210
• Масса (кг): 9.50

Номинальное выходное напряжение, В
194…242
• при питании от сети:
  220В±10% (145…260)
• в инверторном режиме
  220В±3%
• Число фаз
  1Номинальная частота выходного напряжения, Гц
• при питании от сети:
  50±5 60±5
• в инверторном режиме (коэффициент гармоник):
  50±1 (3%)
• Мощность, коэффициент мощности нагрузки инвертора и модуля стабилизатора в диапазоне входного сетевого напряжения 190В — 260В, ВА 600/1000
• Напряжение батареи аккумуляторов, В 12
• Максимальный ток заряда батареи, А 10…15
• Коэффициент мощности нагрузки, отн. ед. 0…1
• Порог защиты от перегрузки по мощности (откл 30 с), %
  110
• Порог защиты от перегрузки по мощности (откл 2 с), %
  130
• Диапазон входного напряжения сети, В
  155 – 275
• Время переключения режимов (не более), мс
  5
• Коэффициент полезного действия, %
  98
• Индикация
  Многофункциональный ЖКИ-дисплей
• Способ охлаждения.
  Воздушное конвекционное и принудительное
  Способ подключения.
• Входная цепь DС
  Клеммная колодка
• Входная цепь АС
  Сетевой кабель 220В
• Выходная цепь АС
  Розетка 220ВПринцип работы
• стабилизатора
  Автотрансформаторный релейный коммутационный
• инвертора
  ШИМ преобразователь DC/AC с ЦПУ и выходным силовым изолированным трансформатором 50Гц
• зарядного модуля
  ШИМ преобразователь AC/DC
• ЦПУ
  Центральное процессорное устройство управления режимами работы и индикацией
• Защита батарей аккумуляторов
  От неправильной полярности подключения (плавкий предохранитель и защитное реле), перезаряда, глубокого разряда, режим тренировки при сульфатации
• Температура эксплуатации, оС
  от -5 до +40
• Габариты, мм (ДхВхШ)
  350x143x210
• Вес, кг
  9.4

ЭНЕРГИЯ ПН-1000 Напольный инвертор 12В/220В

Однофазный, 12В, инвертор ЭНЕРГИЯ ПН-1000, мощностью 600 Вт с цветным дисплеем.

Выходное напряжение: 220В ±3% (при работе от АКБ), ±10% (при работе от сети).

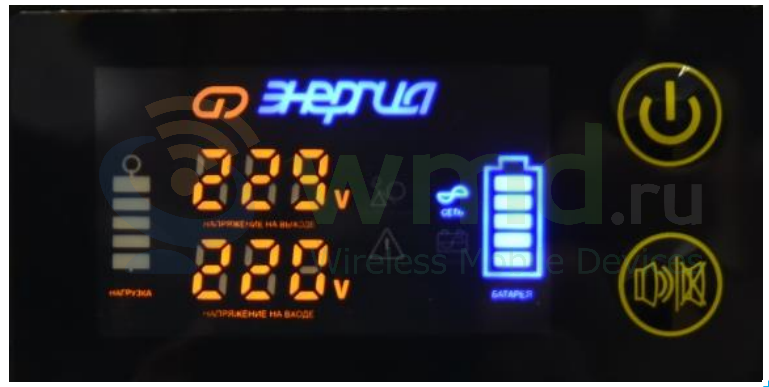

• Новый цветной, информативный LED дисплей
• Экономичный холостой ход
• Усовершенствованный алгоритм интеллектуальной зарядки АКБ
• Современный корпус

Преимущества нового дисплея:

• Цветной LED дисплей
• Индикаторы работы от сети
• Индикатор питания от АКБ
• Индикатор состояния зарядки батареи
• Индикатор подключенной нагрузки
• Значения входного и выходного напряжения
• Индикатор внештатной ситуации

Производитель: ЭНЕРГИЯ
