Как собрать вентилятор напольный инструкция видео электролюкс

Чтобы собрать напольный вентилятор, нужно следовать элементарной инструкции. Устройство обладает простой конструкцией, справиться с монтажом деталей могут даже начинающие.

Какие вентиляторы бывают

Напольные вентиляторы представлены несколькими типами:

1. Осевые. Самая распространенная разновидность, устройства такого типа оснащены лопастями, закрытыми сетчатым кожухом, и электродвигателем, приводящим их в движение.

2. Безлопастные. Вращающегося кулера такие приборы не имеют. Они оснащены мощным двигателем, который всасывает воздух, а потом выталкивает его наружу с ускорением.

3. Радиальные. Устройства также оборудованы производительным ротором, отвечающим за втягивание и выталкивание воздуха. В конструкции присутствуют лопасти.


Самыми популярными у пользователей являются осевые напольные вентиляторы. Они компактные и недорогие, простые в обращении.

Как самому собрать вентилятор

Чтобы правильно собрать вентилятор, нужно изучить инструкцию к конкретному устройству. Если таковой под рукой нет, можно использовать общую схему. Выглядит она следующим образом:

1. Необходимо собрать основание устройства, или нижнюю часть.

2. После этого подготавливают верх напольного прибора.

3. Две части соединяют между собой и проверяют приспособление на работоспособность.


В какой последовательности проводить сборку — значения не имеет. Можно собрать сначала верх конструкции, а потом низ, или смонтировать основание, а затем заняться вращательной частью.

Установка опоры напольного вентилятора

Чтобы собрать новый вентилятор, нужно скрепить между собой элементы его основания. Делают это по следующей схеме:

1. Распаковывают агрегат и извлекают из пакета или коробки все составные части.

2. Вставляют друг в друга перпендикулярно перекладины основания, если оно выполнено в виде крестовины.

3. При помощи комплектных болтов соединяют нижнюю опору с вертикальной стойкой, внутри которой находится трубка.

4. Устанавливают на ножках приспособления заглушки, предотвращающие прямой контакт перекладин с полом.

5. Выдвигают телескопическую трубку и пластиковой гайкой закрепляют ее на том уровне, где это будет удобно.


Если основание у напольного оборудования не крестовое, а дисковое, схема сборки все равно будет выглядеть примерно так же. Опору приспособления прикрепляют к трубке болтами и гайками.

Монтаж верхней части

После сборки опоры напольного вентилятора приступают к монтажу верхнего блока. Алгоритм выглядит так:

1. На приводной части приспособления закрепляют заднюю стенку кожуха. Ее устанавливают в пазы и затягивают гайкой, следя за тем, чтобы не оставалось люфтов.

2. На ось двигателя насаживают колесо с лопастями и тоже плотно фиксируют.

3. Над агрегатом устанавливают переднюю решетку кожуха, выполняющую защитные функции.

4. В моторный блок приспособления вставляют трубку. Двигатель закрепляют на стойке стопорным винтом.


После проведенной сборки напольный агрегат проверяют на работоспособность. Для начала его лопасти прокручивают рукой и убеждаются, что они двигаются беспрепятственно и легко. Затем приспособление подключают в сети.

После правильно выполненной сборки прибор должен работать максимально тихо, без треска, скрежета и поскрипываний. Если наблюдаются какие-либо лишние звуки, или крыльчатка просто плохо вращается, нужно обратиться в сервисный центр.

Внимание! После грамотно проведенной сборки напольный агрегат при работе не должен испускать запахов горелой пластмассы или резины.

Заключение

Собрать напольный вентилятор легко, но нужно четко следовать инструкциям. Все детали соединяют друг с другом в соответствии с инструкцией, в процессе соблюдают максимальную аккуратность.

Вентиляторы

Категория 107 р. — 160 р.

Всем привет!

Когда в лютую жару ломается вентилятор это катастрофа. Пришлось в срочном порядке искать другой. На скорую руку почитала отзывы о некоторых моделях, сделала небольшой анализ-сравнение и остановила свой выбор на Electrolux EFF-1002i. Купила онлайн в магазине м.видео. Удачно попала на акцию, поэтому вместо 5990 руб. заплатила 3870 руб. + доставка 1 руб.

Через 3 часа курьер привёз товар по указанному адресу.

А теперь максимально конструктивно разберем все особенности, сборку, а также плюсы и минусы данной модели. Поехали.

УПАКОВКА ✔️

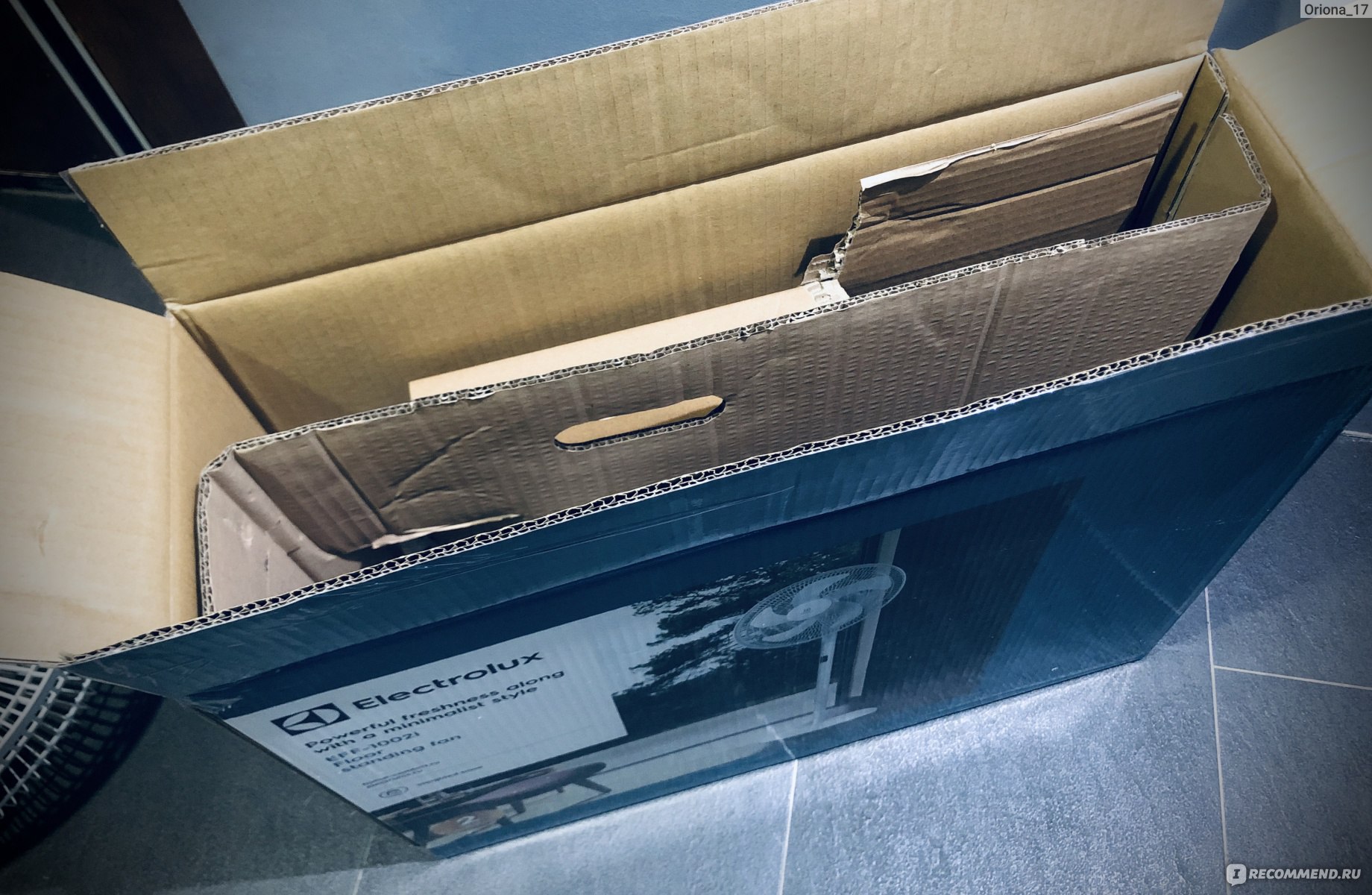

Компактная коробка из плотного картона.

Страна бренда Швеция, но производят в Китае.

Мелкие детали лежали в индивидуальных мешочках, а крупные были завернуты в пупырчатую пленку.

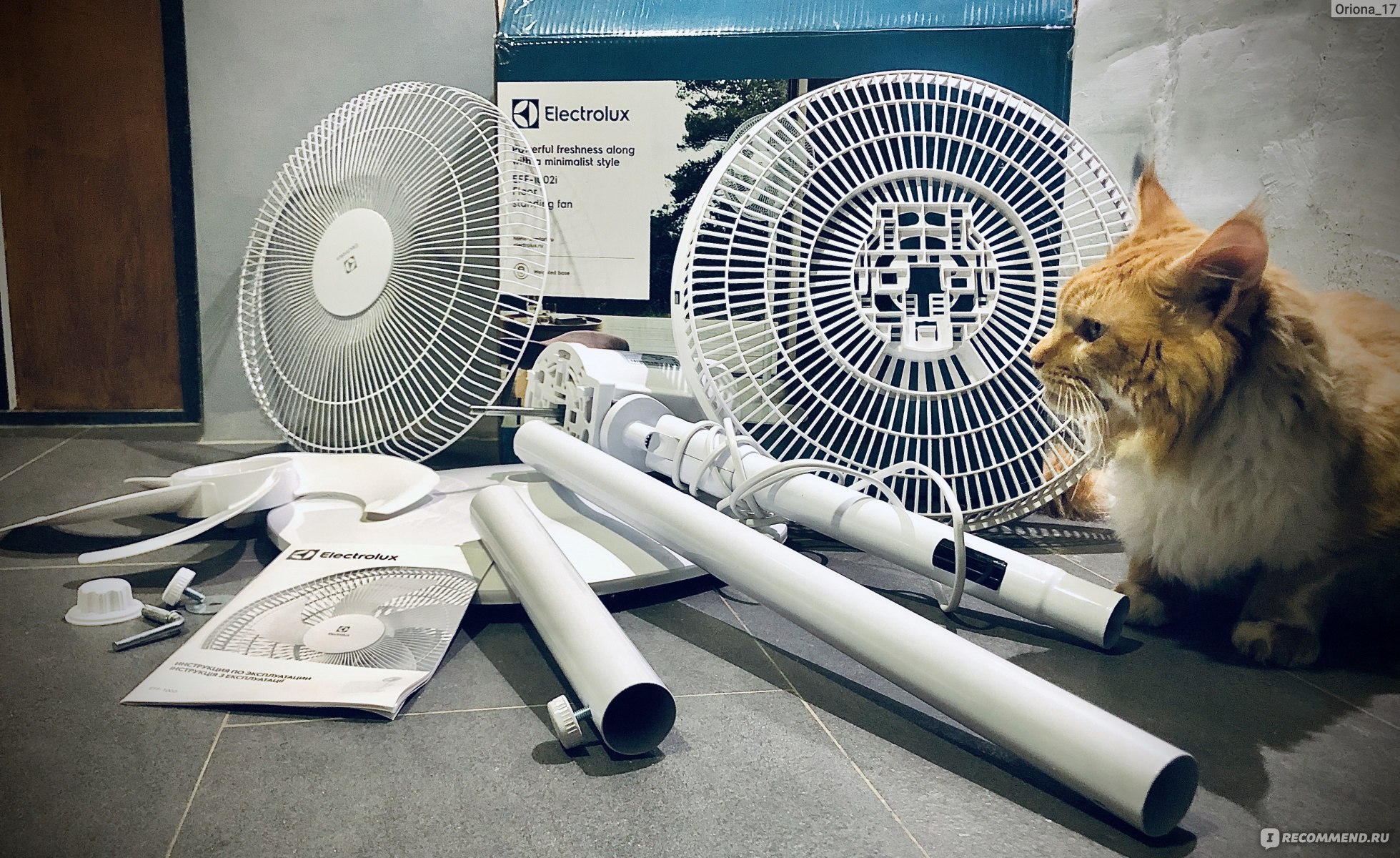

КОМПЛЕКТАЦИЯ ✔️

Дисплей: Есть

Количество лопастей: 5

Таймер: 8 ч

Тип дисплея: Информативный Led

Тип основания: Квадратное

Пульт управления в комплекте: Да

Количество нижних стоек: 2

Батарейки для пульта управления необходимо докупить.

ХАРАКТЕРИСТИКИ ✔️

Основные

Цвет декоративной панели: Белый

Страна производства: КНР

Бренд: ELECTROLUX

Гарантийный срок: 24 мес

Потребительские

Уровень шума на расстоянии 1м: 33 дБ

Эффективен для помещ. площадью до: 24 м2

Область применения: Бытовое оборудование (для домашнего использования)

Производительность

Макс. потребляемая мощность, Вт: 45 Вт

Макс. производительность: 2600 м3/час

Режимы и функции

Количество режимов работы: 1

Количество скоростей: 3

Защита и безопасность

Класс пылевлагозащищенности: IPX0

Монтажные

Тип конструкции вентилятора: Осевой

Сетевой кабель с вилкой: Да

Вариант размещения: Вертикальное

Вид установки (крепления): Напольная

Напряжение электропитания: 220,0 — 240,0

Вес и габариты товара

Диаметр лопастей: 40 см

Макс. высота: 126 см

Размер основания: 40

Вес товара (нетто): 4.5 кг

Высота товара: 1.26 м

Габаритные размеры товара (В*Ш*Г): 1,26*0,4*0,38 м

Глубина товара: 0.38 м

Ширина товара: 0.4 м

Управление

Регулировка скорости вращения вентилятора: Ступенчатая

Вид управления: Дистанционное беспроводное

Таймер на отключение: Да

Индикация

Индикация включения: Да

СБОРКА ✔️

Я девушка любопытная, поэтому решила проверить насколько легко смогу одолеть этап под названием «собери конструктор сам». Муж был в соседней комнате на всякий случай.

Зачем-то приготовила крестовую отвёртку, которая впоследствии не понадобилась.

В инструкции довольно подробно была описана вся последовательность действий. Внимательно прочитав и прикинув в голове что к чему я решила собрать вентилятор с высокой «ножкой».

Берём мотор.

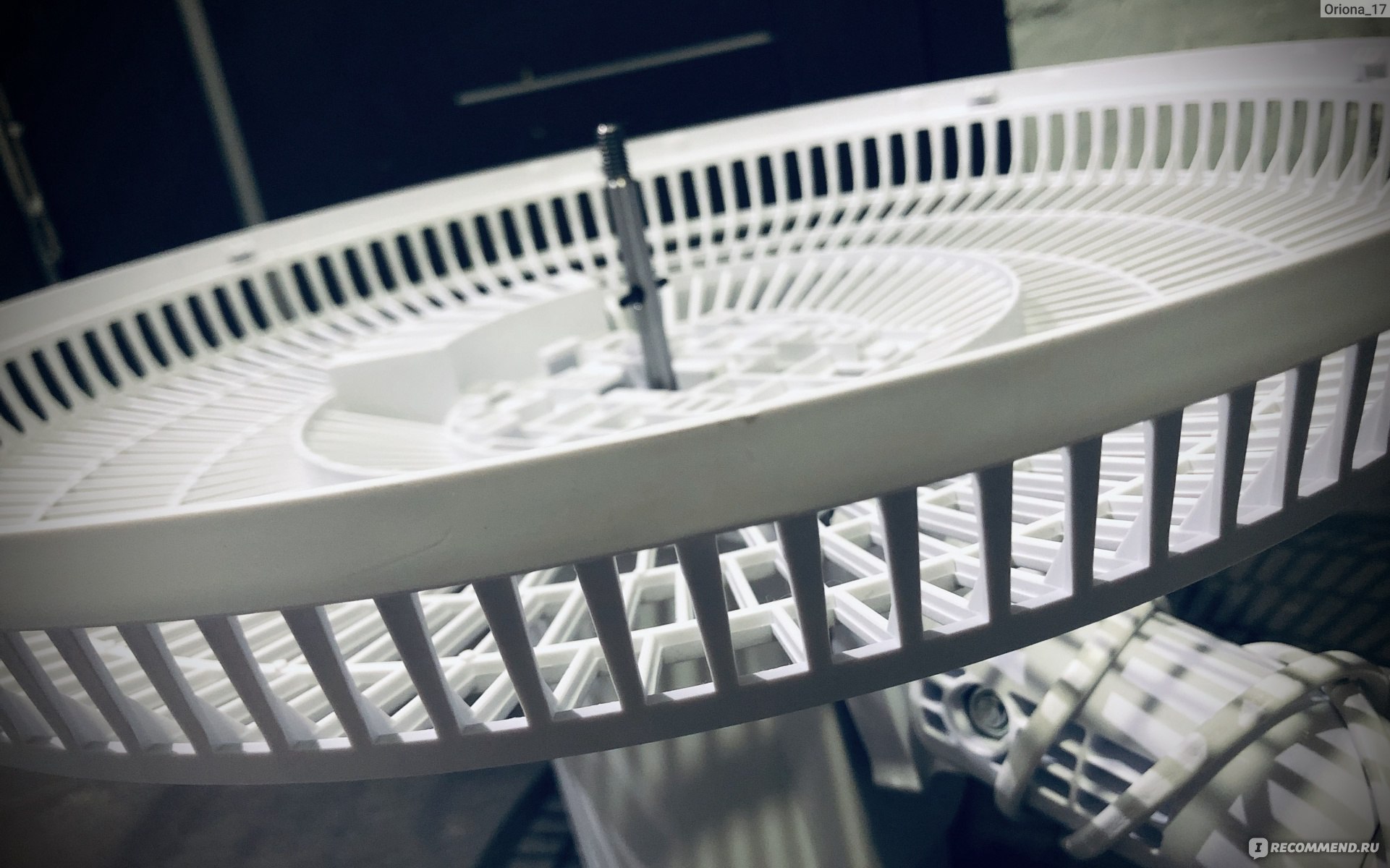

Сверху кладём заднюю решётчатую основу и защёлкиваем с помощью пластиковых зажимов движением вниз.

Далее кладём сверху лопасти.

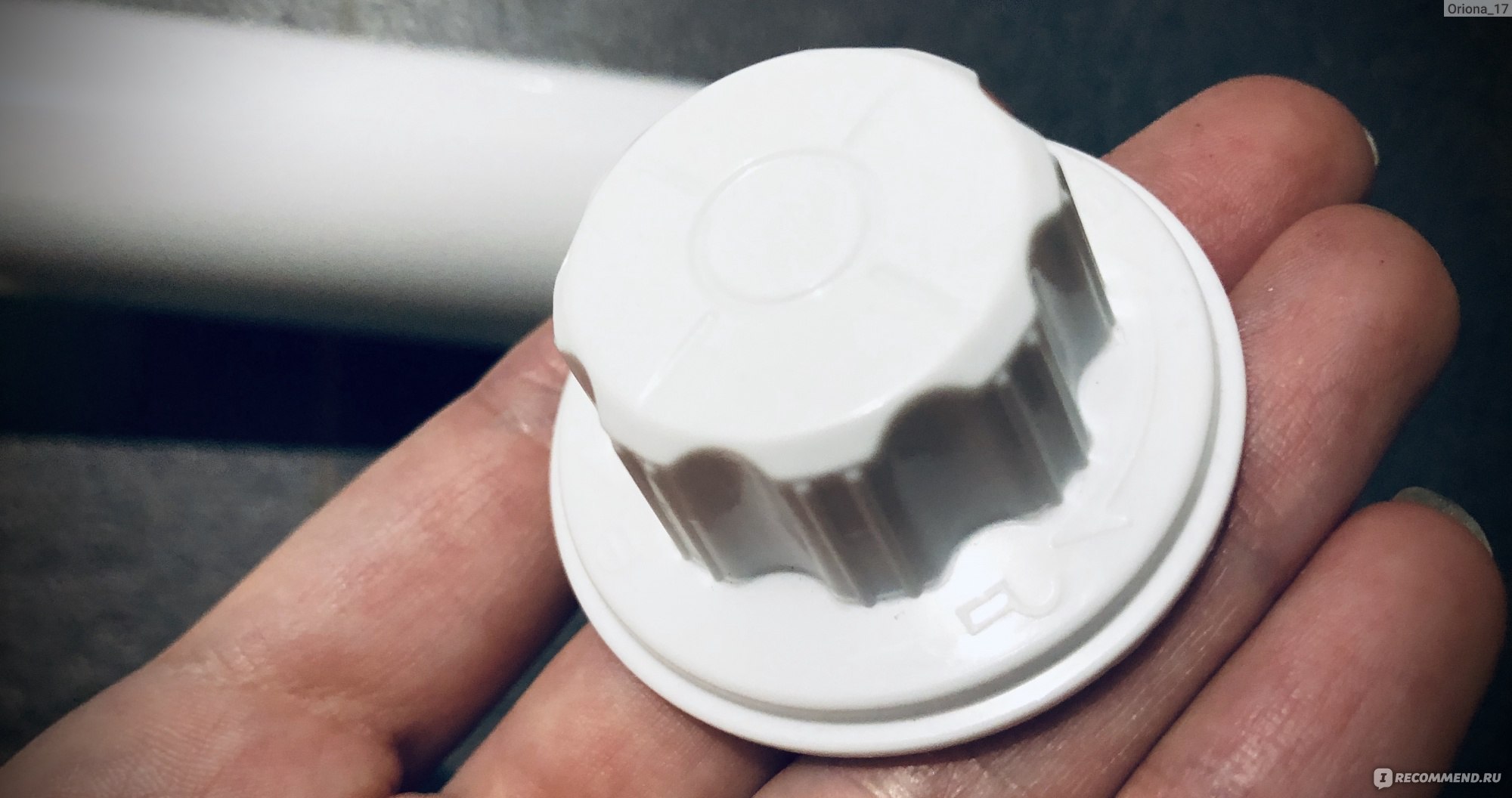

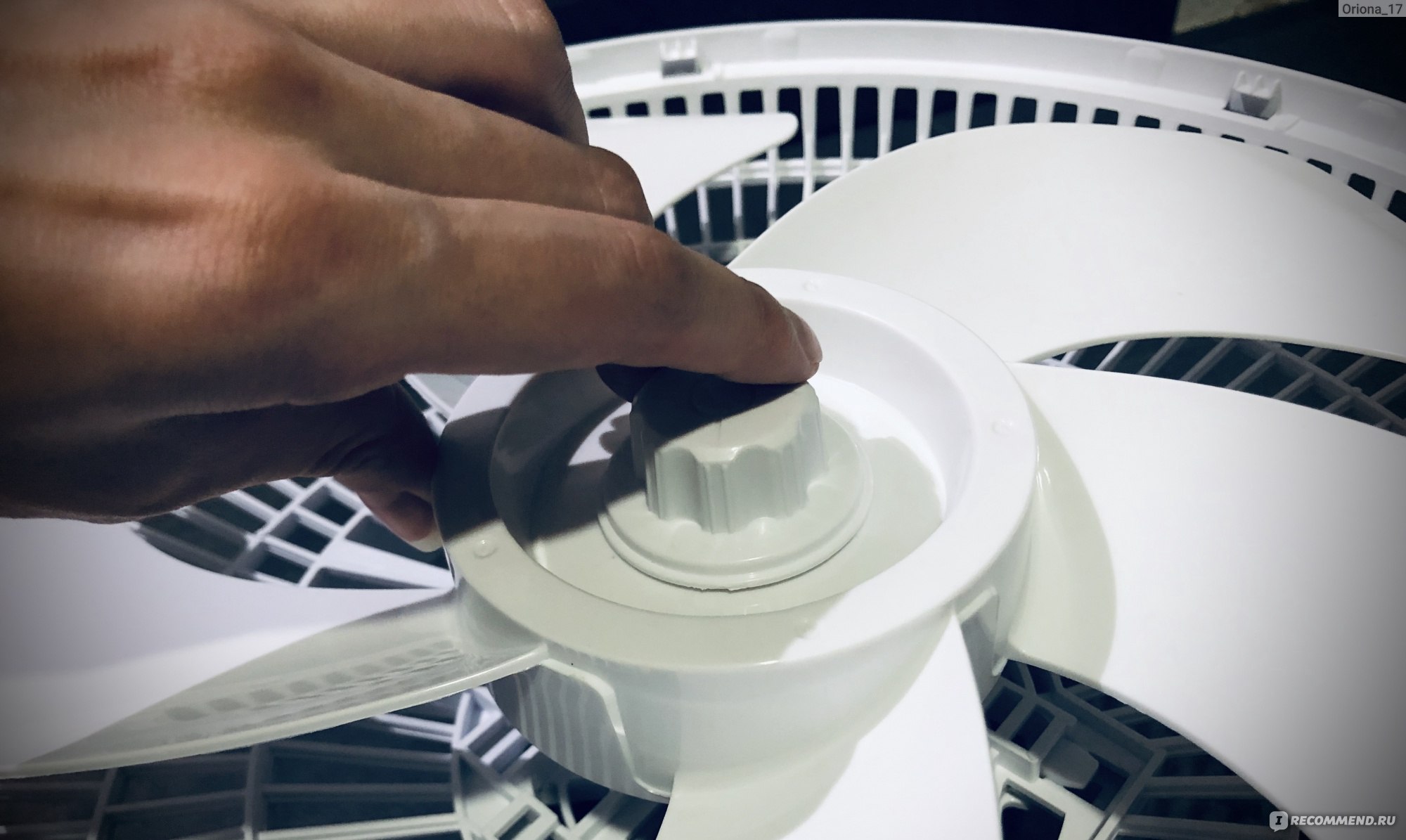

Прикручиваем насадку против часовой стрелки до упора.

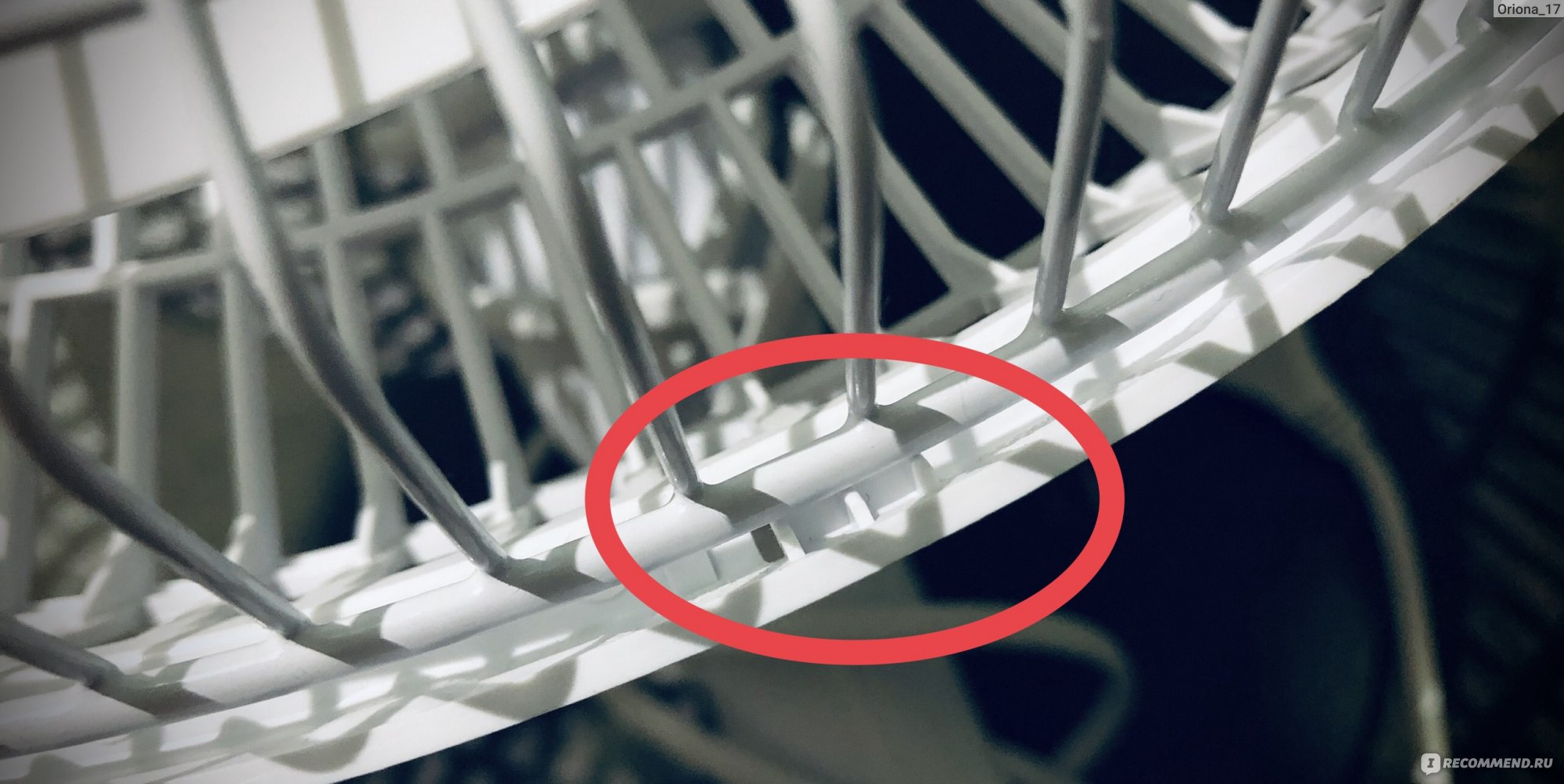

Далее берём верхний решётчатый корпус и немного вдавливаем его, чтобы пластиковые зажимы оказались сверху. Для перфекционистов: выравниваем надпись бренда (решётка легко вращается в зажатых пазухах).

Вуаля. «Голову» мы получили.

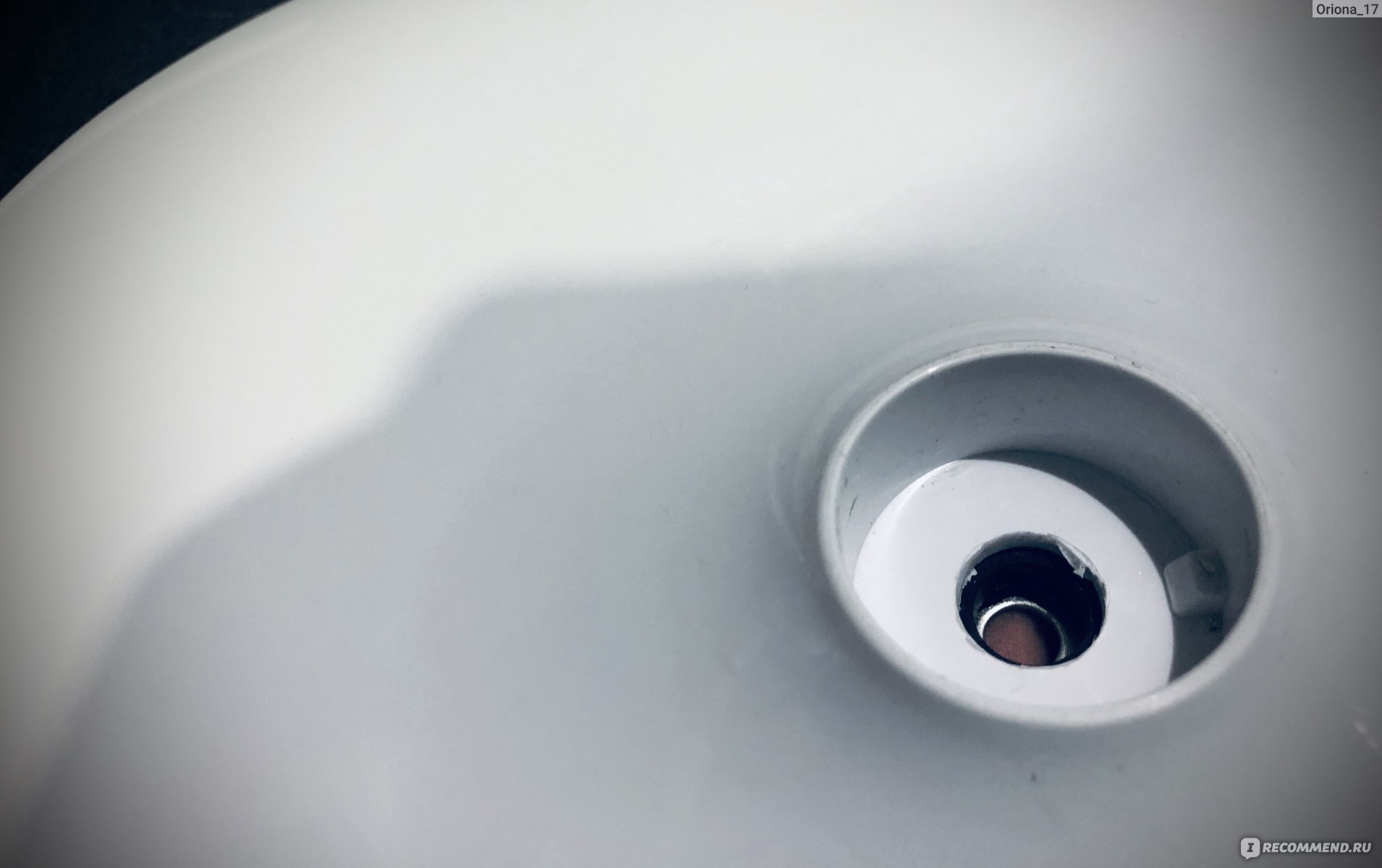

Теперь подставка. Берём одну из двух «ножек», вставляем её в основание.

С обратной стороны прижимаем металлическую пластину и закручиваем фиксатор по часовой стрелке.

У нас есть голова и туловище. Осталось их подружить.

Засовываем одно в другое так, чтобы выемка была напротив отверстия. Закручиваем вентиль до упора.

Готово!

Вообще-то я человек творческой профессии и не имею опыта работы с техникой. Мне было настолько легко и просто, что я немного расстроилась, ибо весь процесс занял от силы минут 15.

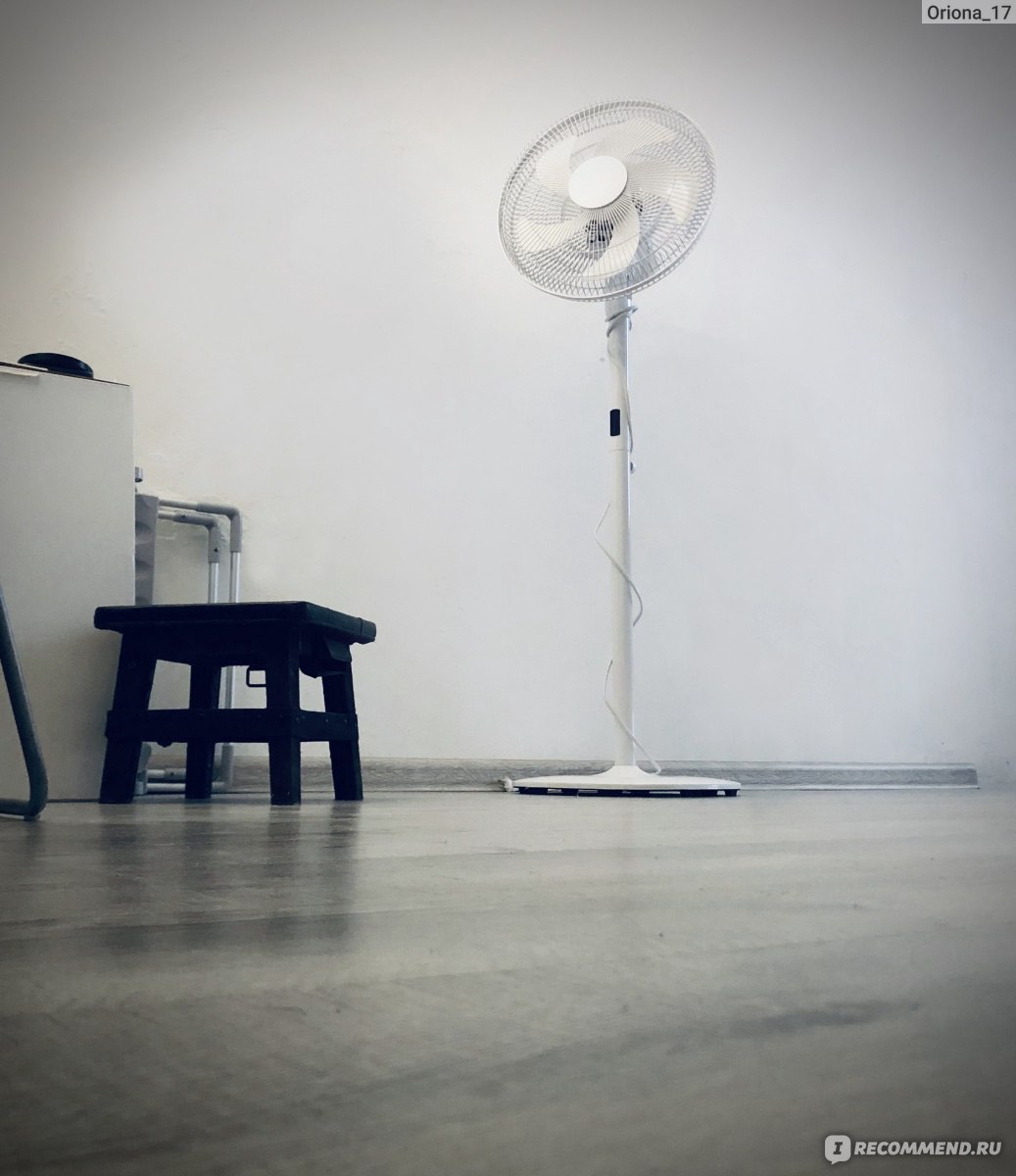

ВНЕШНИЙ ВИД✔️

Люблю минимализм, поэтому мне сразу приглянулась данная модель. Лаконичный, воздушный и без лишних «наворотов». Прекрасно вписался в интерьер.

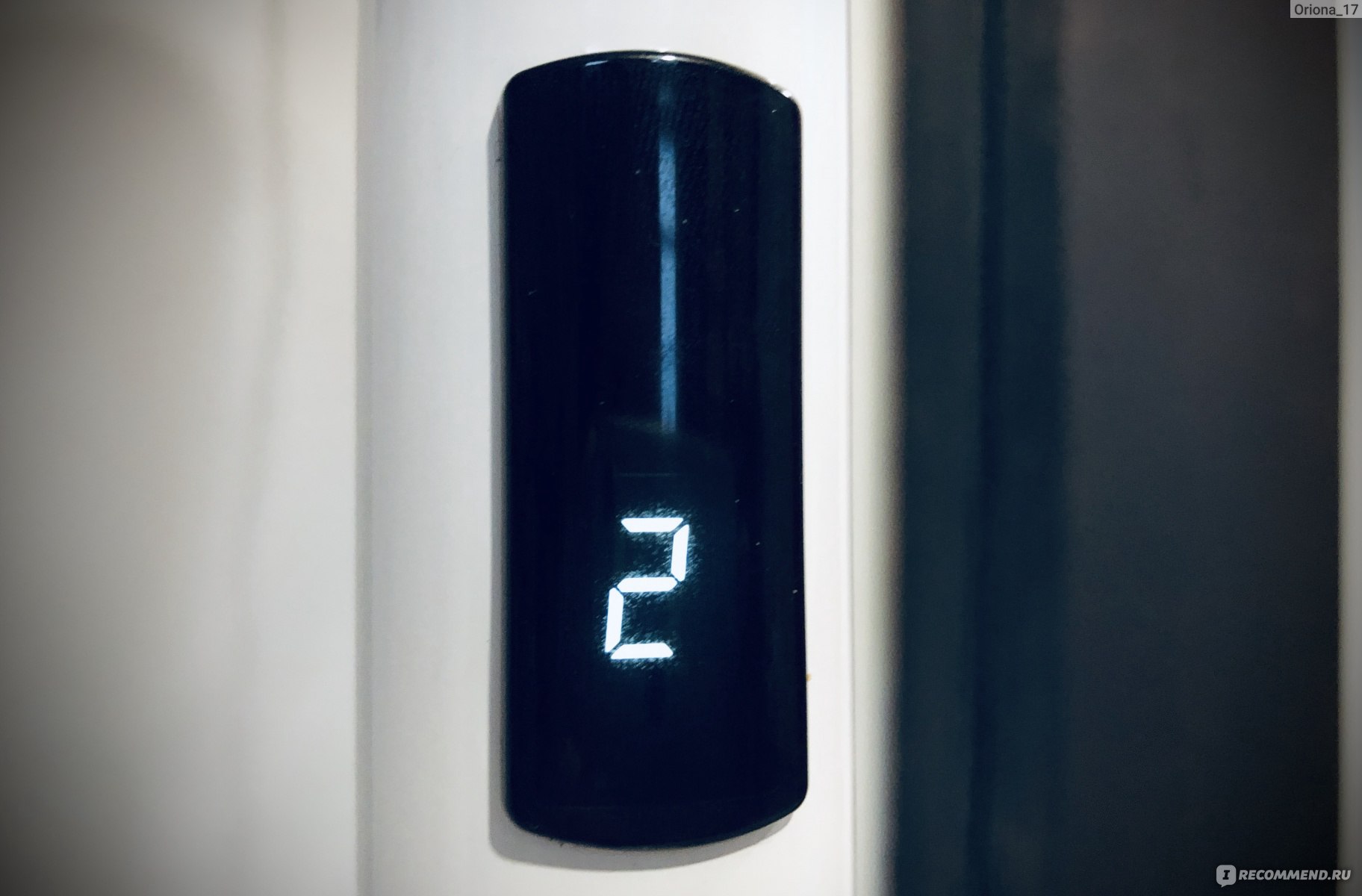

Миниатюрный, но яркий дисплей, крупные цифры, которые хорошо видно с дивана.

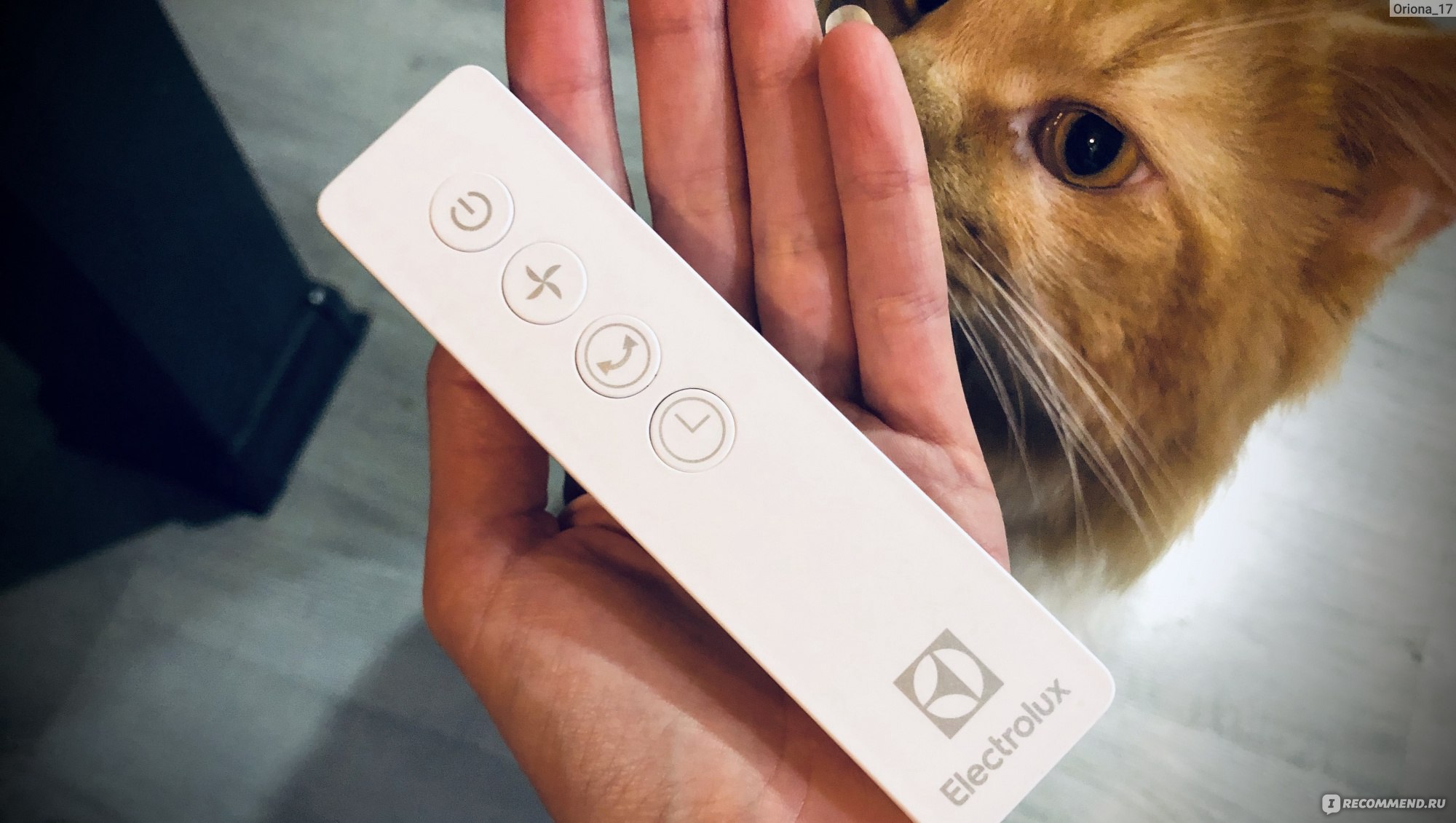

Небольшой и лёгкий пульт дистанционного управления работающий от 2-х литиевых батареек типа ААА.

ПЛЮСЫ ✔️

• Легко собрать. Справится даже ребёнок.
• Стильный и неброский дизайн.
• Есть несколько режимов работы: слабый, сильнее и самый сильный.
• Также есть режим горизонтального вращения. Вентилятор «мотает головой» и за счёт этого охватывает намного большее пространство, нежели в статичном состоянии.
• Наличие дистанционного пульта управления или почувствуй себя Богом. С помощью ДУ можно включить/выключить устройство, поменять режим и выставить таймер. За исключением изменения вертикального градуса наклона «головы». В этом случае всё равно придётся поднять попу с дивана.
• В комплекте есть дополнительная ножка для настольного варианта использования.
• Удобная функция таймера от 1-ого до 8-ми часов. Запрограммировала и забыла.
• Просто мыть. Для генеральной уборки необходимо разобрать «голову», что совсем не сложно, а для повседневной можно пройтись пылесосом и убрать пыль.
• «Крепкий орешек». У меня дома 8-ми килограмовый бес мэйн-кун. Он умудрился уронить вентилятор прыгнув с разбега на когтеточку. Она на колёсиках, поэтому разогнавшись въехала в вентилятор и он рухнул. Корпус не пострадал, на решётке не появилось ни одной вмятины, хуже работать не стал.
• Регулируемый наклон «головы». 4 режима.
• Наличие прорезиненной подставки защищает от скольжения по полу и добавляет устойчивости.
• Легкий. Спокойно поднимаю вентилятор на 2-ой этаж без посторонней помощи и кряхтения.
• Простое управление и небольшое количество кнопок. Интуитивные и понятные иконки.
• Экономный. За всё время использования счета за коммунальные услуги не поднялись, хотя, пользовались вентилятором на постоянной основе.
• Гарантия 24 месяца.

МИНУСЫ ✔️

• Между 1 и 2 режимом работы разница ощутима, а между 2 и 3 не очень. Придираюсь, конечно, но могли сделать просто 2 режима.
• Не устойчивый. На длинной «ноге» можно легко уронить.
• Шумный.
• При включении устройства пульт управления срабатывает через раз.
• Если перед дисплеем есть посторонний предмет (стул, открытая дверца шкафа и т.д.) пульт функционировать не будет. Соответственно из другой комнаты его не выключишь.
• Нет управления со смартфона.

ИТОГ ✔️

Пользуемся вентилятором больше 4-х месяцев. Не смотря на минусы я довольна покупкой. Рекомендую тем, у кого нет маленьких детей. Иначе придётся думать над утяжелением, либо увеличивать плоское основание, чтобы ребёнок случайно не уронил прибор.

Благодарю за внимание!

Сборка вентилятора своими руками

Как собрать вентилятор самостоятельно? Вопрос этот особенно актуален в теплое время года, когда на улице стоит невыносимая жара, а приобретать кондиционер или сплит-систему нет возможности либо смысла. Возникает он из-за того, что инструкция непонятно описывает процесс сборки изделия или имеются детали, на первый взгляд лишние или неизвестно куда устанавливаемые. Решить эту простую задачу по силам каждому, даже далекому от техники человеку. Работа не займет много времени, а результатом будет долгожданная прохлада.

Разновидности вентиляторов

Вентиляторы разных систем остаются востребованным способом решения проблемы создания более благоприятных условий жизнедеятельности. По способу монтажа они подразделяются на следующие виды:

• напольные;
• потолочные;
• настольные.

Последние две разновидности, в большинстве случаев, не требуют сборки после приобретения. Потолочные варианты необходимо устанавливать в подготовленное под их монтаж место.

Модели различаются мощностью, размерами, площадью обдува, числом скоростей, уровнем производимого при работе шума и разнообразными дополнительными функциями. Напольный вентилятор остается одним из самых распространенных способов, позволяющих охладиться, повысить уровень комфорта. Широкое использование связано с низкой ценой данного вида продукции, простотой эксплуатации и монтажа, низким энергопотреблением, мобильностью, универсальностью (дующий от вентилятора ветер освежает даже на улице). При этом техника занимает очень мало места.

Выделяют следующие разновидности напольных вентиляторов по способу работы:

• осевые – это устройства, снабженные электродвигателем и лопастями (заключенными в кожух из сетки), которые при вращении приводят воздух в движение;

• радиальные — механизмы, выполненные в одном корпусе, внутрь которого ротором с лопастями втягивается воздух, а затем выталкивается обратно;

• безлопастные – это круглые рамки с двигателем, всасывающим воздух и выталкивающим его с ускорением наружу.

Первый вариант – наиболее распространенный вид. Он не затрагивает все помещение, дует на отдельные участки. Вопрос о сборке поднимается именно при покупке осевого варианта вентиляторов

Пошаговое руководство по сборке напольного вентилятора

На рынке присутствует продукция от разных производителей. Монтаж моделей отличается незначительным образом, по этой причине можно выделить общую его схему. Условно процесс того, как собрать вентилятор, можно разбить на 3 этапа:

• монтаж нижней части устройства;
• сборка верхнего отдела;
• проверка работоспособности приобретенного оборудования.

Это связано с особенностями конструкции изделия. Один из вариантов демонстрируется на видео на видео. Начинать процесс можно со сборки низа или верха – разницы никакой нет.

Осевые напольные устройства состоят из следующих элементов:

• опоры (например, крестовины);
• трубки телескопической;
• кожуха защитного;
• лопастного колеса;
• электродвигателя.

Дополнительно модели могут содержать ионизаторы воздуха, пульт, но это не сказывается на их установке.

Монтаж опоры

Инструкция по сборке нижней части изделия сводится к таким действиям:

• устройство распаковывают;
• если опора выполнена в виде крестовины, тогда перекладины вставляют друг в друга перпендикулярно;
• соединяют их и низ вертикального стояка с находящейся внутри трубкой четырьмя болтами;
• по торцам опор устанавливают заглушки, которыми устройство будет соприкасаться с полом;
• выдвигают телескопическую трубку и фиксируют ее с помощью пластиковой гайки на необходимом по высоте уровне.

Другой тип оснований – дисковый — также скрепляется болтами и гайками.

Сборка верхней части конструкции

Далее собирают в следующей последовательности:

• заднюю сетку кожуха закрепляют на приводной части, усаживая в пазы и притягивая гайкой;
• насаживают колесо с лопастями на ось двигателя точно по разъему;
• фиксируют его с помощью специальной гайки;
• устанавливают и закрепляют переднюю решетку кожуха;
• вставляют трубку в моторный блок и закрепляют его на стойке с помощью стопорного винта, расположенного в месте соединения этих частей.

Есть варианты, где посадочное место вала без пазов и тогда крыльчатку фиксируют винтиком. Если двигатель отсоединен от блока с кнопками, тогда с помощью винта (либо болта с гайкой) их соединяют.

Сборка вентиляторов различных производителей идентична. Вы можете убедиться в этом, посмотрев следующие видео:

После всех рассмотренных манипуляций устройство готово к работе. Лопасти собранного вентилятора должны легко вращаться «от руки». При включении прибор должен работать без лишнего шума и посторонних запахов (горелой резины), в режимах, предусмотренных инструкцией. Если этого не происходит, тогда следует обратиться в магазин для замены или возврата товара. Чтобы не возникало недоразумений, необходимо при покупке сразу разбираться с наличием всех требуемых комплектующих и работоспособностью изделия.
