Кислородный концентратор atmung lf h 10a инструкция

Устройство Armed LF-H-10A предназначено для лечения больных в медучреждениях, в том числе в реанимации (интенсивной терапии).

Его используют для подключения пациентов к аппаратам искусственной легочной вентиляции при тяжелых легочных патологиях, нарушениях кровообращения, во время оперативных вмешательств.

Концентратор можно использовать для длительной кислородотерапии благодаря способности работать 24 часа в сутки. Допускается применение устройства в домашних условиях под контролем медицинского специалиста.

Принцип работы устройства

Концентратор Armed LF-H-10A используется для получения кислорода с чистотой 93% на выходе. Скорость потока достигает 15 л в минуту, однако при производительности более 10 литров в минуту, концентрация газа снижается до 70%.

Атмосферный воздух на 78 % состоит из азота, остальное – это кислород и примеси других газов. Концентратор под давлением пропускает воздух через специальный фильтр, который удерживает азот. Чистый кислород собирается в специальной емкости, а затем через расходомер и увлажнитель, по трубкам подается пациенту. После снижения давления на фильтре, сорбент восстанавливает способность снова удерживать азот.

В конструкции устройства предусмотрено два фильтра, задерживающих азот. Это обеспечивает разделение молекул воздуха и выделение лечебного газа нужной концентрации. Удержанный азот высвобождается, через клапаны возвращается в атмосферу, а процент кислорода в помещении не изменяется.

Области применения Armed LF-H-10A

Назначение концентраторов Armed LF-H-10A – получение кислорода в госпиталях, клиниках, профильных больницах. Их можно применять для кислородотерапии через маски и носовые канюли, а подключать к аппаратам для подачи наркоза и искусственной вентиляции легких. Высокое давление на выходе позволяет использовать прибор в централизованных кислородных системах.

Аппараты устанавливают в:

• отделениях интенсивной терапии;
• операционных залах;
• стоматологических кабинетах и клиниках;
• учреждениях ветеринарной медицины.

Допускается установка концентраторов в домах и квартирах для лечения тяжелобольных пациентов под наблюдением медицинского работника.

Armed LF-H-10A целесообразно использовать при:

• проведении оперативных вмешательств под наркозом;
• лечении тяжелых патологий респираторной системы;
• сердечной недостаточности;
• тяжелых формах пневмонии;
• туберкулезе легких в терминальной стадии;
• любых заболеваниях, при которых требуется подключение к аппарату искусственной вентиляции легких.

Кислородные концентраторы применяются при лечении тяжелых форм COVID-19. Неинвазивная кислородотерапия назначается пациентам с явлениями дыхательной недостаточности. При появлении признаков респираторного дистресс синдрома, больного COVID-19 необходимо подключать к аппарату искусственной вентиляции легких.

Дыхание чистым кислородом позволяет нормализовать газообмен и поддержать важные функции в период борьбы иммунитета с вирусной инфекцией. Использование кислородных концентраторов позволяет увеличить выживаемость, особенно среди пожилых пациентов при коронавирусе, ускорить процесс выздоровления.

Технические характеристики Armed LF-H-10A

Аппараты Armed LF-H-10A, которые производит китайская компания Longfei Group Co., удовлетворяют требования государственных стандартов и разрешены к применению на территории Российской Федерации.

Габариты устройства 66 на 64 на 33 см, а вес 66 кг. Размеры с упаковкой 80 на78 на 40 см. Устройство более габаритное, чем аналоги для домашнего использования, поэтому требует больше пространства для установки. Концентратор отличается высокой мощностью 1300 Вт, при работе создается уровень шума на уровне 60 Дб.

Armed LF-H-10A может производить кислород со скоростью 15 л в минуту, но следует учитывать, что производительность влияет на концентрацию лечебного газа. При производительности от 1 до 10 литров в минуту вырабатывается кислород с чистотой 93% и более, а при скорости потока от 11 до 15 литров в минуту этот показатель падает до 70%. Давление варьируется в пределах 0,38-0,42 МПа.

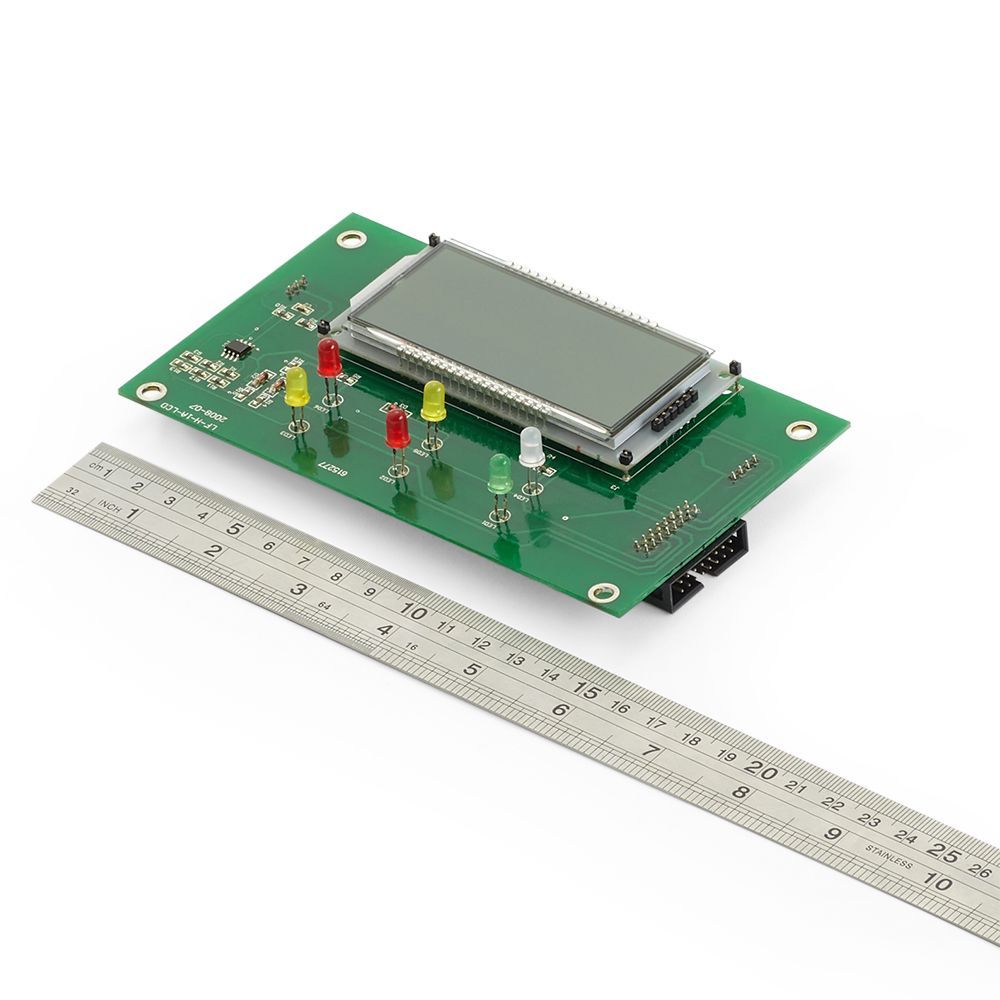

Устройство работает при подключении к бытовой электросети со стандартными параметрами (220 В, 50 Гц). Оно оснащено датчиками давления, чистоты газа, аварийной сигнализацией, таймером. При отсутствии электропитания, повышении или снижении давления, система сигнализирует световыми и звуковыми сигналами.

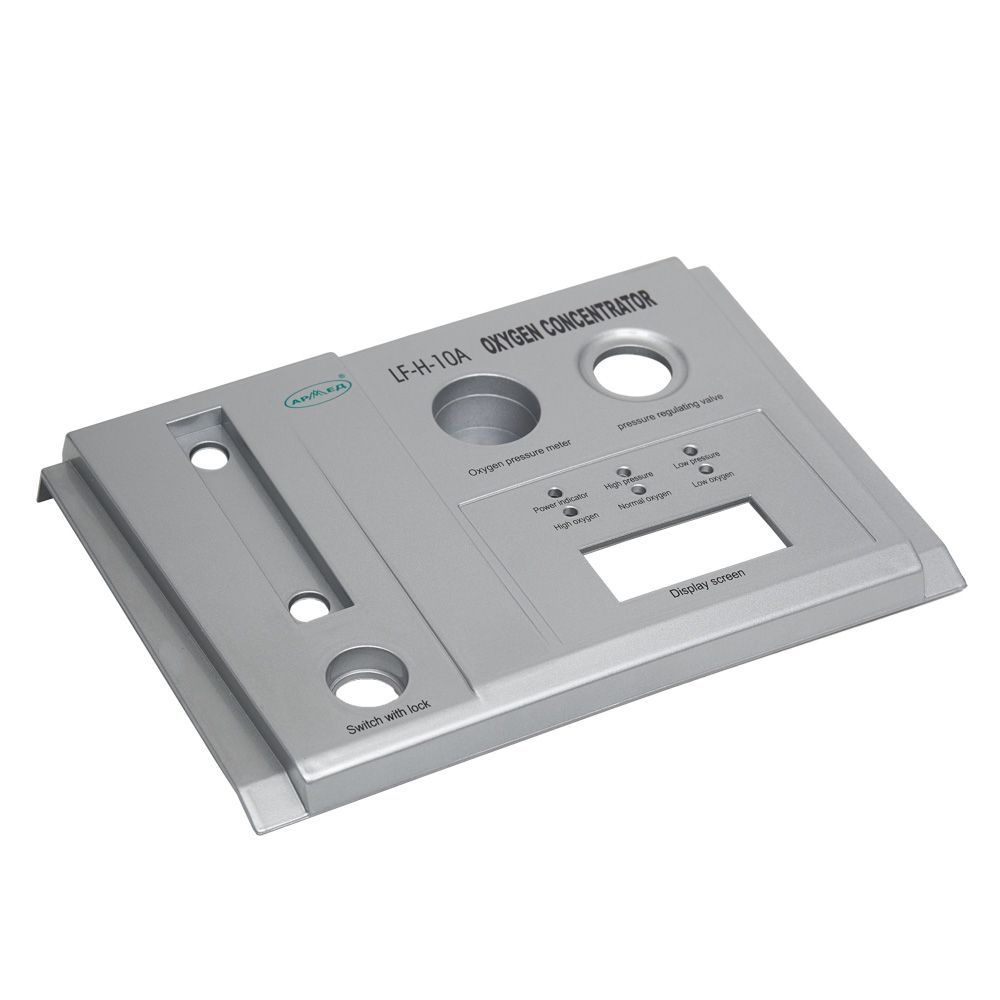

На передней панели концентратора расположены:

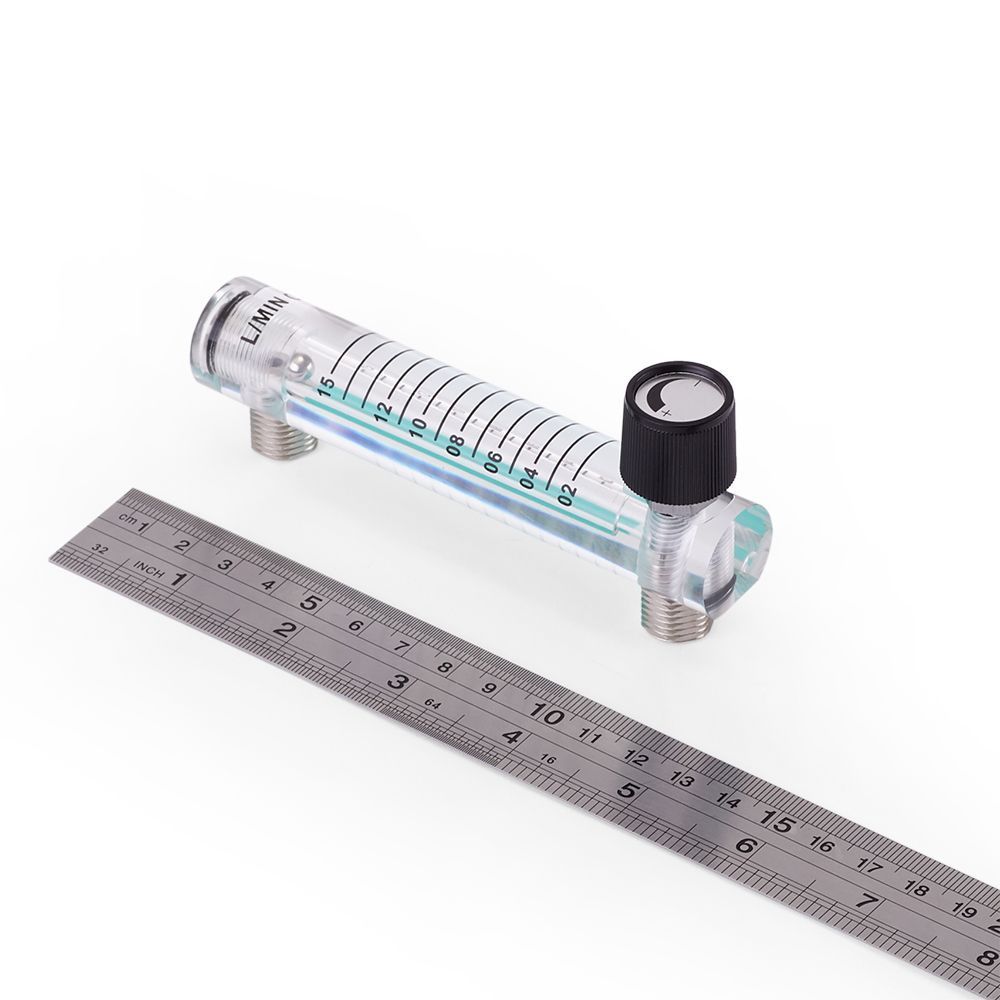

• расходомер;
• манометр;
• индикаторы питания, давления, чистоты кислорода;
• таймер;
• клапан регулировки давления;
• кнопка сброса.

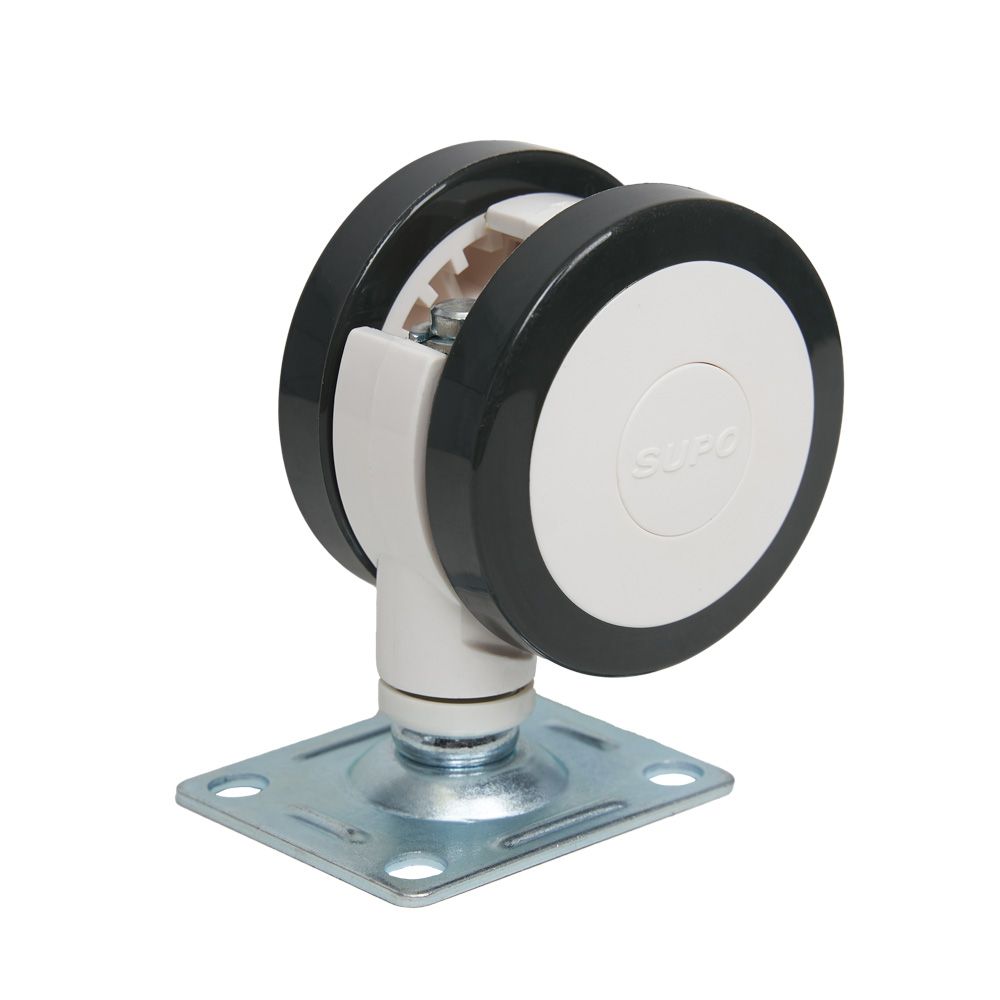

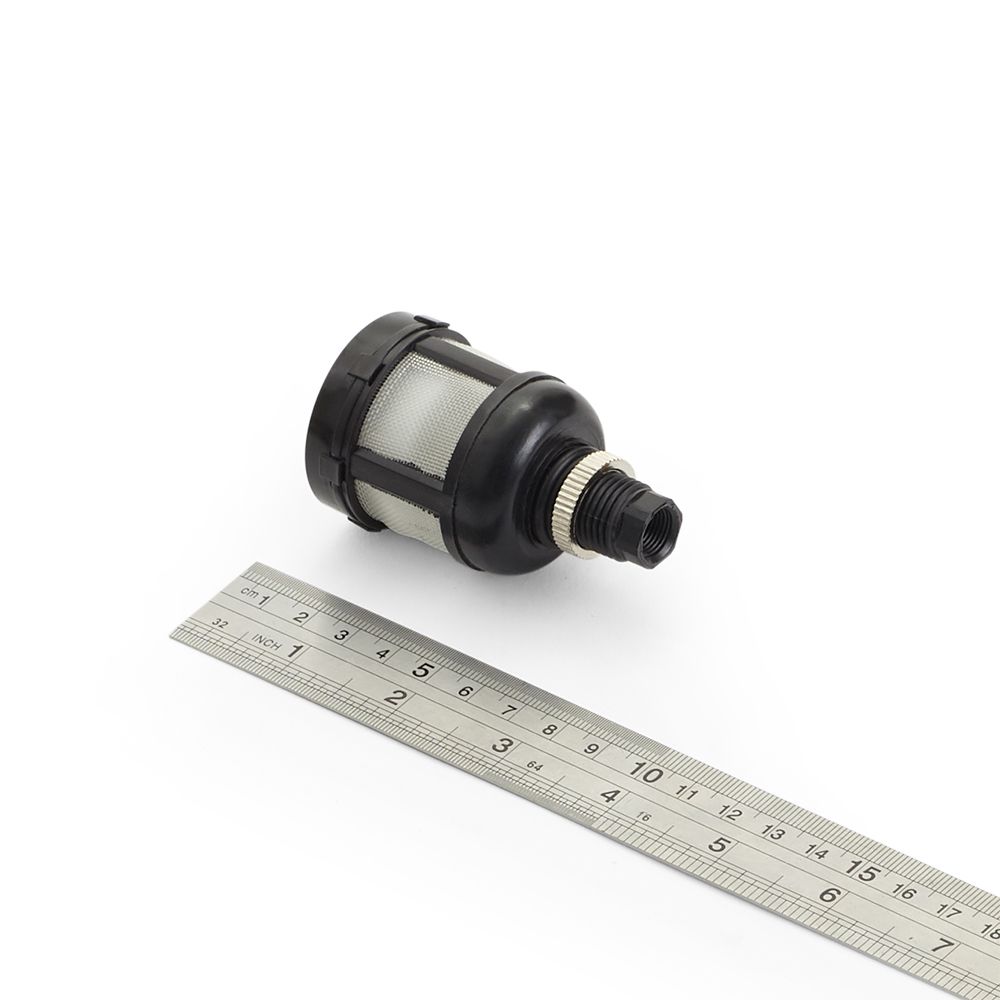

На задней стороне находится крышка сетчатого фильтра с винтом, отверстие для выхода кислорода, а также электрический кабель. Устройство можно перемещать из помещения в помещение с помощью вращающихся опорных колес.

Особенности Armed LF-H-10A

Аппарат должен эксплуатироваться в температурном диапазоне от +5 до +40 градусов Цельсия, при относительной влажности воздуха менее 80%. Давление атмосферы допускается на уровне 860-1060 гПа.

Концентратор Armed LF-H-10A можно использовать исключительно с оборудованием, которое подходит ему по техническим параметрам (давлению, концентрации, расходу газа). В случае несоответствия соединительных элементов между устройством и дыхательными аппаратами, требуется дополнительная закупка переходных частей.  Производитель рекомендует иметь в наличии резервный источник кислородного снабжения.

Аппарат нужно установить на ровную гладкую поверхность пола, на расстоянии не менее 10 см от стен и мебели (для обеспечения достаточной циркуляции воздуха), и включить в электросеть.

При подключении оборудования к аппарату наркоза или ИВЛ используйте специальный шланг. Затем требуется повернуть ключ, запускающий концентратор. Первые несколько минут аппарат будет функционировать в подготовительном режиме после чего происходит отключение.

Для полноценного запуска снова требуется повернуть стартовый ключ, а после включения отрегулировать клапан давления и установить параметры расходомера. Приблизительно через 15 минут установится необходимая концентрация кислорода. Перед подачей кислорода пациенту, необходимо удостоверится в исправности медицинских аппаратов.

Для выключения концентратора следует повернуть ключ против часовой стрелки, после чего начнется снижение давления. Если планируется отключение оборудования от сети, нужно дождаться полного сброса давления.

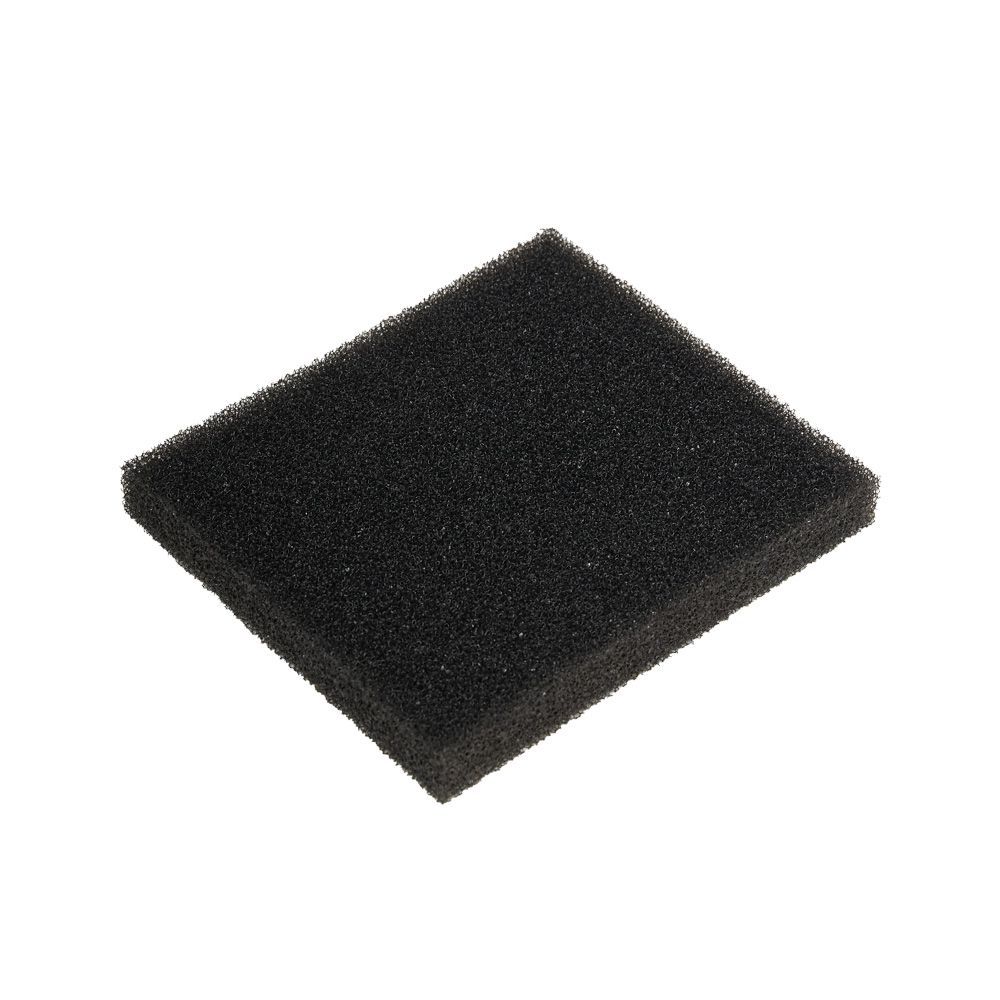

В отличие от моделей для домашнего использования, Armed LF-H-10A нуждается в регулярном техническом обслуживании. Оператор должен следить за чистотой сетки всасывающего фильтра. Ее следует очищать после каждых 100 часов эксплуатации концентратора, не реже двух раз в месяц. Также необходимо производить регулярную замену войлочного фильтра.

Меры безопасности

К эксплуатации аппарата допускаются квалифицированные медицинские работники, прошедшие соответствующее обучение и инструктаж. При использовании концентратора необходимо придерживаться следующих правил:

• не храните легковоспламеняющиеся вещества вблизи аппарата;
• не допускайте появления искр или открытого огня;
• вблизи аппарата строго запрещено курение;
• используйте заземленные розетки;
• между включением и выключением устройства должно пройти минимум 5 минут;
• не накрывайте оборудование и не устанавливайте на него посторонние предметы;
• периодически проводите ревизию соединений с мыльным раствором во избежание утечек газа;
• в случае обнаружения неисправностей обращайтесь за помощью к специалистам.

Преимущества и недостатки

К преимуществам прибора Armed LF-H-10A относится:

• высокая скорость потока до 15 литров в минуту;
• непрерывная работа в течение длительного времени;
• возможность подключения к аппаратам наркоза и ИВЛ;
• удобная транспортировка благодаря вращающимся колесикам;
• использование специальных ключей для включения, система звуковых и световых сигналов гарантирует безопасность;
• надежность – заявленный срок службы оборудования 10 лет.

К недостаткам относятся:

• отсутствие переходных элементов на некоторые виды дыхательного оборудования в базовой комплектации;
• необходимость специального образования для эксплуатации прибора;
• снижение концентрации кислорода при производительности более 11 л в минуту.

Покупателям концентратора Armed LF-H-10A предоставляется гарантия на срок 12 месяцев. Дополнительно можно приобрести запчасти и расходные материалы.
