Для
измерения сопротивления кз применяется
измерительный комплект К540. Схема
измерения изображена на рис. 3.27.

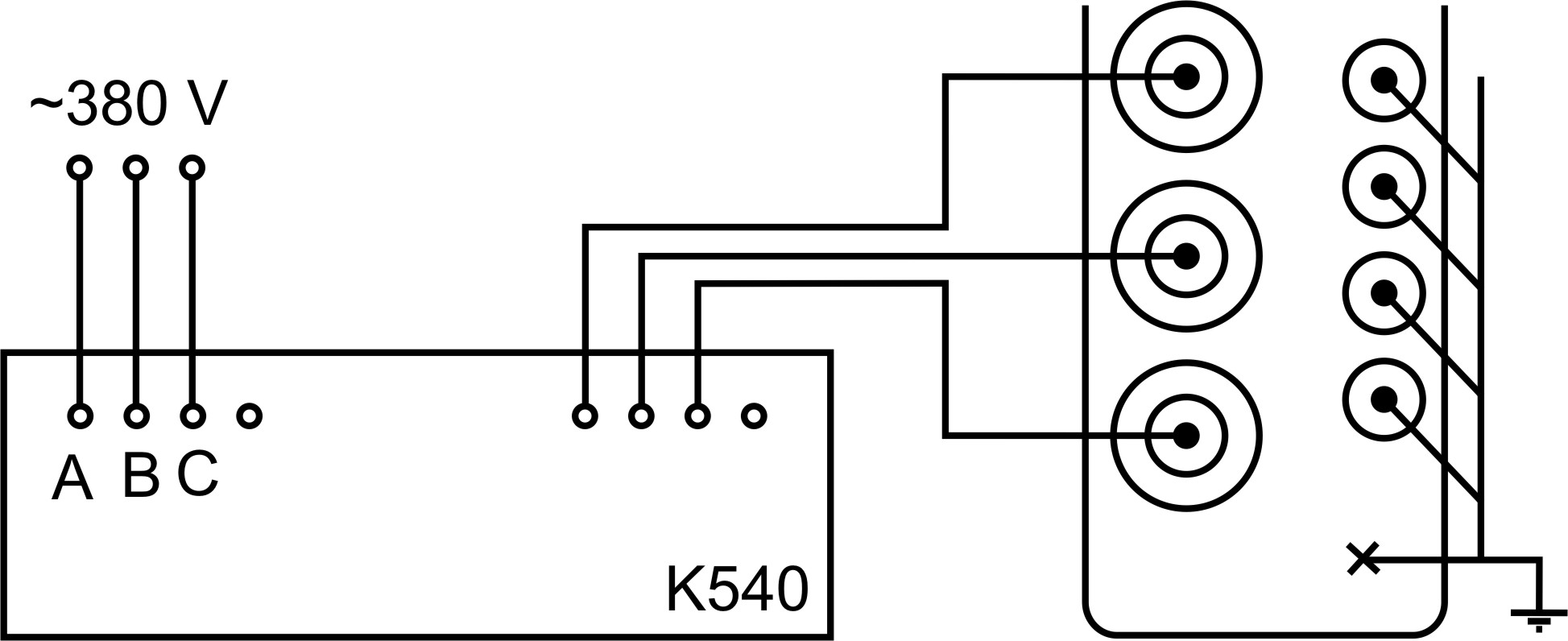

Рисунок 3.27 — Схема
измерения сопротивления КЗ

измерительным
комплектом К540

Сопротивление КЗ
определяется, возбуждая обмотку высшего
или среднего напряжения трехфазным
напряжением 380 В. Отсчет измерений тока
I
и напряжения U
производится по шкале приборов
установленных на измерительном комплекте
К540. Сопротивление
КЗ определяется по формуле: Z
= U/I

Полученные
значения сопротивления кз сравниваются
со значениями, полученными на заводе
изготовителе или рассчитанными по
паспортным данным напряжения КЗ.

Практическое
занятие № 4.

Контроль
технического состояния шин и контактных
соединений

Учебные вопросы

1. Общие требования по выполнению испытаний и измерений

2. Контроль технического состояния шин и контактных соединений

1.

Общие
требования по выполнению испытаний и
измерений

Профилактические
проверки, измерения и испытания
оборудования РУ должны проводиться в
объемах и в сроки, предусмотренные
нормами испытания электрооборудования
[ПТЭЭП, Приложение
3].

Условия
проведения испытаний

1. Электрические
испытания электрооборудования необходимо
проводить при температуре изоляции не
ниже +5°С.

2. Для исключения
дополнительных повреждений изоляции
оборудования испытанию повышенным
напряжением должны предшествовать
тщательный осмотр и оценка состояния
изоляции другими (неразрушающими)
методами контроля.

3. Испытания
приложенным напряжением не допускаются:

— при наличии
видимых дефектов изоляции, из-за которых
требуется ее замена или ремонт;

— при браковке
оборудования по данным других испытаний;

— при несоответствии
качества масла эксплуатационным нормам;

— при загрязнении
и увлажнении наружных поверхностей
изоляционных конструкций.

Требования безопасности

1. В соответствии
с действующими Правилами по охране
труда при эксплуатации электроустановок
испытания должны проводится специально
обученным и прошедшим проверку знаний
персоналом, не имеющим медицинских
противопоказаний для работы в действующих
электроустановках, а также имеющим
соответствующую запись в удостоверении
в разделе «Свидетельство на право
проведения специальных работ».

2. Испытания
изоляции выполняются по наряду бригадой
в составе не менее двух человек, из
которых производитель работ должен
иметь группу по электробезопасности
не ниже IV, а остальные — не ниже III.

Внешний осмотр:

При внешнем осмотре
изоляторов проводится их осмотр на
предмет наличия сквозных или поверхностных
трещин, скола фарфора (более 25%), оплавления
или ожогов глазури, стойкого загрязнения
поверхности, пористости материала,
искривления и выползания штырей и
стержней изоляторов, трещин в металлических
шапках и фланцах. При внешнем осмотре
также проверяется: состояние армировочной
замазки и влагостойкого покрытия;
надёжность армировки металлических
деталей изолятора; параллельность
колпачка и фланца у опорных изоляторов.
При наличии
данных дефектов изоляторы бракуются.

При внешнем осмотре
сборных и соединительных шин проводится
осмотр изоляторов, на которые данные
шины установлены, а также качество
соединений данных шин и качество их
крепления.
