Описание
Поршневой масляный компрессор Patriot EURO 24/240, использующий коаксиальный тип привода, станет отличным вариантом для комплектации производственных предприятий, строительных объектов, станций технического обслуживания автомобилей и других объектов, для обеспечения деятельности которых требуется использование инструментов и приспособлений пневматического типа. Оборудованный 24-литровым ресивером, компрессор обеспечивает производительность, которая достигает 240 л/мин. Рабочее давление составляет 8 бар. Контролировать уровень давления помогает высокоточный манометр. Полезной функцией является регулировка давления.
Компрессор Patriot EURO 24/240 получает питание от электрической сети, и характеризуется потребляемой мощностью, равной 1500 Вт. Предусмотрена защита двигателя от перегрева, которая будет особенно полезна в случае, если работа ведется в интенсивном режиме. Компрессор имеет колеса и ручку для переноски, благодаря которым устройство легко перемещать в пространстве. Масса корпуса компрессора составляет 21.5 кг.
Характеристики Компрессор Patriot Euro 24-240
Основные характеристики
Тип компрессора
поршневой
Тип двигателя
электрический
Производительность на выходе
240 л/мин
Привод
коаксиальный (прямой)
Максимальное число оборотов
2850 об/мин
Количество цилиндров компрессора
1
Количество ступеней сжатия
1
Тип соединения
рапид (евро)
Все характеристики
Не является публичной офертой
Информация о товаре носит справочный характер и не является публичной офертой. Характеристики, комплект поставки и внешний вид товара могут отличаться от указанных или быть изменены производителем без предварительного уведомления. Перед покупкой проверяйте информацию на официальном сайте производителя.
Если вы заметили ошибку или неточность в описании товара, пожалуйста, выделите часть текста с ошибкой и нажмите кнопку «Сообщить об ошибке».
Отзывов пока нет
Будьте первым, кто напишет отзыв о товаре, и получите бонусы
12
7.
ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
•
целостность и исправность предохранительного клапана,
органов управления и контроля;
•
уровень масла в картере поршневого блока согласно п. 8.2
Запуск. Проверьте, чтобы выключатель на прессостате находил-
ся в выключенном положении «О» или «OFF», в зависимости от
исполнения (Рис №2).
Подсоедините вилку питающего кабеля компрессора к электри-
ческой сети.
Откройте выходной кран.
Включите компрессор выключателем на прессостате. Для это-
го необходимо переключить выключатель в положение «I» или
«ON», в зависимости от исполнения (см. Рис. №2).
Для обеспечения хорошего распределения смазки при началь-
ном запуске рекомендуется оставить компрессор работающим в
течение 2-3 минут с полностью открытым выходным краном. По-
сле первых 5 часов работы компрессора проверьте крепление
винтов головки цилиндра и кожуха мотора.
После соединения компрессора с воздушной линией необходи-
мо закрыть кран и осуществить загрузку до максимального дав-
ления и проверить его функционирование:
Внимание! Группа «головка/цилиндр/нагнетатель-
ный воздухопровод» может достигать высоких
температур. Соблюдайте осторожность при рабо-
те вблизи и не трогайте их во избежание ожогов.
•
прессостат автоматически выключает электродвигатель ком-
прессора при достижении максимального давления (Таб. №2).
•
прессостат автоматически включает электродвигатель ком-
прессора, когда происходит отбор сжатого воздуха и давле-
ние в ресивере падает ниже установленного значения. Диа-
пазон регулирования давления ΔР=(0,25±0,05) МПа.
Внимание! Прессостат отрегулирован заводом-
изготовителем, и не должен подвергаться регули-
ровкам со стороны пользователя.
7.11 Регулирование рабочего давления. Разблокируйте ручку
регулятора давления (Рис. №3), подняв ее вверх или ослабив
нижнюю стопорную гайку. Установите желаемое давление, по-
вернув рукоятку по часовой стрелке для его увеличения и про-
тив часовой стрелки — для его уменьшения. После установления
оптимального давления заблокируйте ручку, опустив ее вниз или
затянув стопорную гайку
7.12 Остановка
ПРЕДУПРЕЖДЕНИЕ: НЕ ОТСОЕДИНЯЙТЕ ОТ ЭЛЕК-
ТРИЧЕСКОЙ СЕТИ ВИЛКУ ПИТАЮЩЕГО КАБЕЛЯ
ПРИ РАБОТАЮЩЕМ КОМПРЕССОРЕ!
Для остановки компрессора необходимо:
Выключить компрессор выключателем на прессостате. Для это-
го необходимо переключить выключатель в положение «О» или
«OFF», в зависимости от исполнения (см. Рис. №2). После этого
PATRIOT EURO 24/240 инструкция по эксплуатации онлайн — страница 11
Инструкция PATRIOT EURO 24/240 для устройства компрессор содержит страницы на русском языке.
Размер файла: 937.71 kB. Состоит из 17 стр.
Вы можете скачать pdf файл этой инструкции: Скачать PDF
ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
целостность и исправность предохранительного клапана,
органов управления и контроля;
уровень масла в картере поршневого блока согласно п. 8.2
Запуск. Проверьте, чтобы выключатель на прессостате находил-
ся в выключенном положении «О» или «OFF», в зависимости от
исполнения (Рис №2).
Подсоедините вилку питающего кабеля компрессора к электри-
ческой сети.
Откройте выходной кран.
Включите компрессор выключателем на прессостате. Для это-
го необходимо переключить выключатель в положение «I» или
«ON», в зависимости от исполнения (см. Рис. №2).
Для обеспечения хорошего распределения смазки при началь-
ном запуске рекомендуется оставить компрессор работающим в
течение 2-3 минут с полностью открытым выходным краном. По-
сле первых 5 часов работы компрессора проверьте крепление
винтов головки цилиндра и кожуха мотора.
После соединения компрессора с воздушной линией необходи-
мо закрыть кран и осуществить загрузку до максимального дав-
ления и проверить его функционирование:
Внимание! Группа «головка/цилиндр/нагнетатель-
ный воздухопровод» может достигать высоких
температур. Соблюдайте осторожность при рабо-
те вблизи и не трогайте их во избежание ожогов.
прессостат автоматически выключает электродвигатель ком-
прессора при достижении максимального давления (Таб. №2).
прессостат автоматически включает электродвигатель ком-
прессора, когда происходит отбор сжатого воздуха и давле-
ние в ресивере падает ниже установленного значения. Диа-
пазон регулирования давления ΔР=(0,25±0,05) МПа.
Внимание! Прессостат отрегулирован заводом-
изготовителем, и не должен подвергаться регули-
ровкам со стороны пользователя.
7.11 Регулирование рабочего давления. Разблокируйте ручку
регулятора давления (Рис. №3), подняв ее вверх или ослабив
нижнюю стопорную гайку. Установите желаемое давление, по-
вернув рукоятку по часовой стрелке для его увеличения и про-
тив часовой стрелки — для его уменьшения. После установления
оптимального давления заблокируйте ручку, опустив ее вниз или
затянув стопорную гайку
7.12 Остановка
ПРЕДУПРЕЖДЕНИЕ: НЕ ОТСОЕДИНЯЙТЕ ОТ ЭЛЕК-
ТРИЧЕСКОЙ СЕТИ ВИЛКУ ПИТАЮЩЕГО КАБЕЛЯ
ПРИ РАБОТАЮЩЕМ КОМПРЕССОРЕ!
Для остановки компрессора необходимо:
Выключить компрессор выключателем на прессостате. Для это-
го необходимо переключить выключатель в положение «О» или
«OFF», в зависимости от исполнения (см. Рис. №2). После этого
Источник
Компрессор PATRIOT EURO 24-240
Подарок
Гарантируем лучшую цену! Скидки! Звоните!
- Мощный коаксиальный компрессор PATRIOT EURO 24-240 с производительностью 240 л/мин и ресивером 24 л. — оптимальный выбор при проведении сервисных, ремонтных и прочих работ при помощи сжатого воздуха.
- Однофазный электрический двигатель позволяет нагнетать давление до 8 бар.
- Прессостат контролирует включение и выключение подкачки воздуха, поддерживая давление в ресивере в заданном диапазоне.
- Агрегат оснащен предохранительным клапаном для защиты от превышения давления в ресивере компрессора.
- Воздушный фильтр служит для очистки всасываемого воздуха и предохранения поршневой группы от пыли и посторонних частиц.
- Пластиковый кожух гарантирует защиту двигателя от попадания пыли, грязи и влаги, что является залогом его продолжительной и бесперебойной работы.
Компрессор оборудован двумя манометрами для эффективного контроля давления как непосредственно внутри ресивера, так и давления, которое подается на пневмоинструмент.
Прочный ресивер объемом 24 литра обеспечивает продолжительную работу.
Компрессор оборудован колесами большого диаметра и устойчивыми ножками, что делает его мобильным и маневренным. Для удобства транспортировки в конструкции компрессора предусмотрена рукоятка с накладкой.
Технические характеристики
Модель Patriot EURO 24-240 Тип компрессора Коаксиальный масляный Класс компрессора Бытовой Напряжение, В 220 В Мощность, кВт 1,5 кВт Частота, Гц 50 Гц Объем ресивера, л 24 л Производительность, л/мин 240 л/мин Рабочее давление, бар 8 бар Число оборотов, об/мин 2850 об/мин Тип соединения Рапид / елочка Класс защиты IP IP20 Защита от влаги Отсутствует Цилиндры / Ступени 1 / 1 Длина, мм ↔ 625 мм Ширина, мм ↑ 285 мм Высота, мм 600 мм Вес, кг 20 кг Транспортировочные колеса + Опора резиновая 1 шт Фильтр воздушный + Сапун + Гарантия 2 года Страна происхождения бренда США
Дополнительные изделия для:
Компрессор PATRIOT EURO 24-240
сравнить

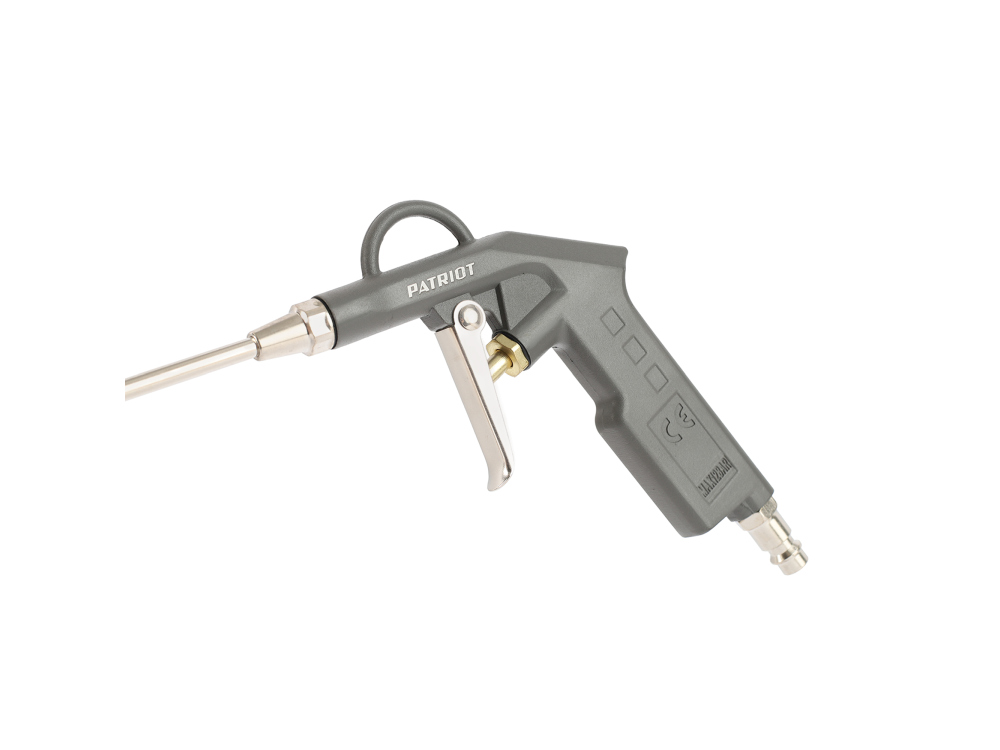

Пневматический продувочный пистолет удлиненный PATRIOT GH 60B
Артикул: 74776 Продувочный пистолет с удлиненным соплом предназначен для воздушной продувки и очистки различных поверхностей в труднодоступных местах. Обладает высокой производительностью и надежным каркасом. Расход воздуха — 400 л/мин, рабочее давление — 10 бар.
Пневматический продувочный пистолет удлиненный PATRIOT GH 60B
Продувочный пистолет с удлиненным соплом предназначен для воздушной продувки и очистки различных поверхностей в труднодоступных местах. Обладает высокой производительностью и надежным каркасом. Расход воздуха — 400 л/мин, рабочее давление — 10 бар.
Пневматический продувочный пистолет PATRIOT GH 60С
Артикул: 74778 Продувочный пистолет предназначен для воздушной продувки и очистки различных поверхностей. Комплектуется сменными соплами разной длины — 25/100/200 мм. Прочный металлический корпус устойчив к механическим повреждениям. С помощью металлического крючка можно оставить инструмент на хранение в подвешенном состоянии. Расход воздуха — 400 л/мин, рабочее давление — 10 бар.
Пневматический продувочный пистолет PATRIOT GH 60С
Продувочный пистолет предназначен для воздушной продувки и очистки различных поверхностей. Комплектуется сменными соплами разной длины — 25/100/200 мм. Прочный металлический корпус устойчив к механическим повреждениям. С помощью металлического крючка можно оставить инструмент на хранение в подвешенном состоянии. Расход воздуха — 400 л/мин, рабочее давление — 10 бар.
Пневматический продувочный пистолет PATRIOT GH 60A
Артикул: 74774 Продувочный пистолет с коротким соплом предназначен для воздушной продувки и очистки различных поверхностей в автосервисах, строительстве, сборочных цехах. Прочная конструкция устойчива к повреждениям. Пистолет удобен в хранении и транспортировке. Расход воздуха — 400 л/мин, рабочее давление — 10 бар.
Пневматический продувочный пистолет PATRIOT GH 60A
Продувочный пистолет с коротким соплом предназначен для воздушной продувки и очистки различных поверхностей в автосервисах, строительстве, сборочных цехах. Прочная конструкция устойчива к повреждениям. Пистолет удобен в хранении и транспортировке. Расход воздуха — 400 л/мин, рабочее давление — 10 бар.
Шинный манометр PATRIOT GN 60G
Артикул: 74769 Пневмопистолет для накачки с манометром. Расход воздуха — 400 л/мин, рабочее давление 10 бар, клапан сброса давления, увеличенный манометр — 80 мм, шланг — 800 мм, наконечник 25/W.
Шинный манометр PATRIOT GN 60G
Пневмопистолет для накачки с манометром. Расход воздуха — 400 л/мин, рабочее давление 10 бар, клапан сброса давления, увеличенный манометр — 80 мм, шланг — 800 мм, наконечник 25/W.
Шинный манометр PATRIOT GN 60D
Артикул: 74767 Пневмопистолет для накачки с манометром. Расход воздуха — 400 л/мин, рабочее давление 10 бар, корпус из алюминиевого сплава с клапаном сброса давления, манометр — 60 мм, шланг — 400 мм, наконечник 25/W.
Шинный манометр PATRIOT GN 60D
Пневмопистолет для накачки с манометром. Расход воздуха — 400 л/мин, рабочее давление 10 бар, корпус из алюминиевого сплава с клапаном сброса давления, манометр — 60 мм, шланг — 400 мм, наконечник 25/W.
690 руб Выбрать сравнить

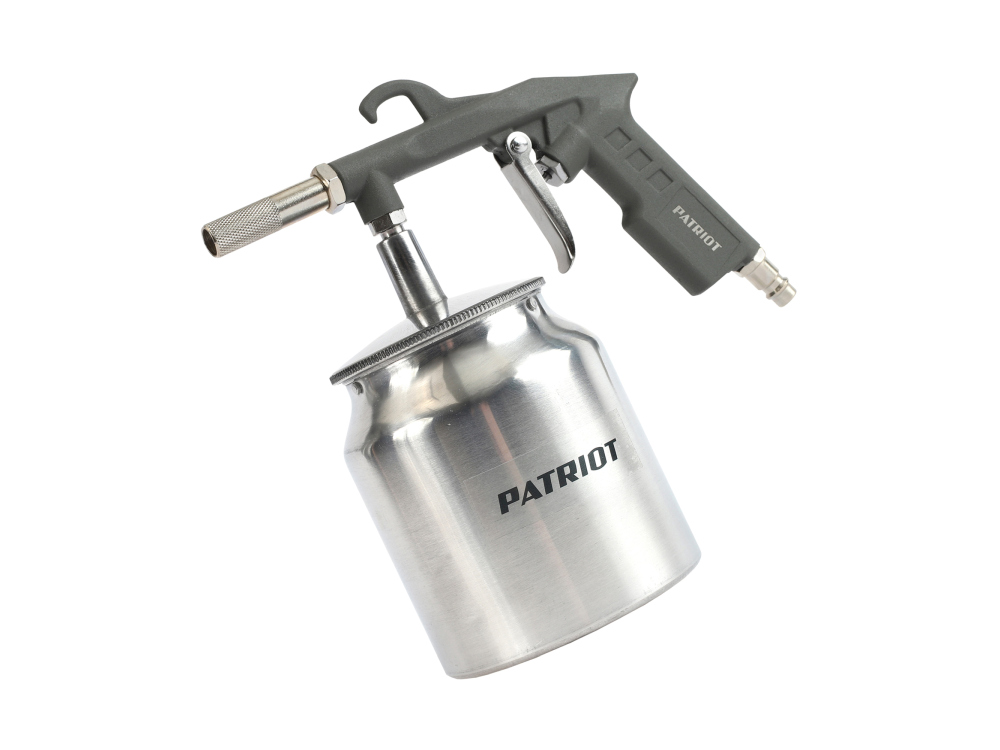

Пневматический пескоструйный пистолет с бачком PATRIOT GH 166А
Артикул: 74772 Предназначен для очистки различных поверхностей с помощью воздуха, смешанного со специальным абразивным веществом, которое подается под высоким давлением, созданным компрессором. Дополнительный плюс модели — наличие подвесного крючка, что дает возможность удобно хранить инструмент в подвешенном состоянии. Расход воздуха — 300 л/мин, рабочее давление — 5 бар.
Пневматический пескоструйный пистолет с бачком PATRIOT GH 166А
Предназначен для очистки различных поверхностей с помощью воздуха, смешанного со специальным абразивным веществом, которое подается под высоким давлением, созданным компрессором. Дополнительный плюс модели — наличие подвесного крючка, что дает возможность удобно хранить инструмент в подвешенном состоянии. Расход воздуха — 300 л/мин, рабочее давление — 5 бар.
Пневматический пескоструйный пистолет PATRIOT GH 166B
Артикул: 74770 Предназначен для очистки различных поверхностей с помощью воздуха, смешанного со специальным абразивным веществом, которое подается под высоким давлением, созданным компрессором. Дополнительный плюс модели — наличие подвесного крючка, что дает возможность удобно хранить инструмент в подвешенном состоянии. Расход воздуха — 300 л/мин, рабочее давление — 8 бар.
Пневматический пескоструйный пистолет PATRIOT GH 166B
Предназначен для очистки различных поверхностей с помощью воздуха, смешанного со специальным абразивным веществом, которое подается под высоким давлением, созданным компрессором. Дополнительный плюс модели — наличие подвесного крючка, что дает возможность удобно хранить инструмент в подвешенном состоянии. Расход воздуха — 300 л/мин, рабочее давление — 8 бар.
Источник
Компрессор patriot 24 240 инструкция по применению
Компрессор PATRIOT EURO 24/240 — мобильный аппарат, который предназначен для нагнетания сжатого воздуха в различный пневмоинструмент. Ресивер объемом 24 литра обеспечивает продолжительную работу. Все узлы управления и мониторинга удобно расположены в одном месте. Для удобства перемещения по рабочей площадке компрессор оснащен колесами большого диаметра.
Технические характеристики
- Вес, кг 17
- Напряжение, В 220
- Рабочее давление, бар 8
- Габариты, мм 600х285х625
- Число оборотов, об/мин 2850
- Диаметр соединения 1/4
- Частота, Гц 50
- Производительность на входе, л/мин 240
- Объем ресивера, л 24
- Тип компрессора поршневой коаксиальный (прямой привод)
- Цилиндры/ступени 1/1
- Мощность (кВт) 1,5
- Мощность (л.с.) 2
- Транспортировочные колеса да
- Тип смазки масляный
- Тип соединения рапид (EURO)
- Частотный преобразователь нет
- Тип двигателя электрический
Комплектация *
Параметры упакованного товара
Единица товара: Штука
Вес, кг: 18,19
Длина, мм: 570
Ширина, мм: 280
Высота, мм: 600
Особенности
| Защита от повреждений Специальный кожух защищает двигатель от случайных повреждений, а также от грязи и пыли. |
| Визуальный контроль давления Аппарат оснащен двумя манометрами: один показывает давление внутри ресивера, другой — давление, подаваемое на пневмоинструмент. |
| Простота передвижения Большие колеа делают транспортировку компрессора более удобной и легкой. |
| Устойчивость на поверхности Опорная ножка обеспечивает устойчивое положение компрессора PATRIOT EURO 24/240 на поверхности, а резиновая подушечка гасит вибрации, что продлевает срок службы аппарата. |
Преимущества
- Небольшой вес;
- Высокая производительность;
- Качественное исполнение;
- Не требует дополнительного сервисного обслуживания;
- Долгий срок службы.
