Коньковый аэратор деке инструкция по монтажу

5.1 Монтаж конькового аэратора возможен при температуре
окружающего воздуха от +10° С и выше.

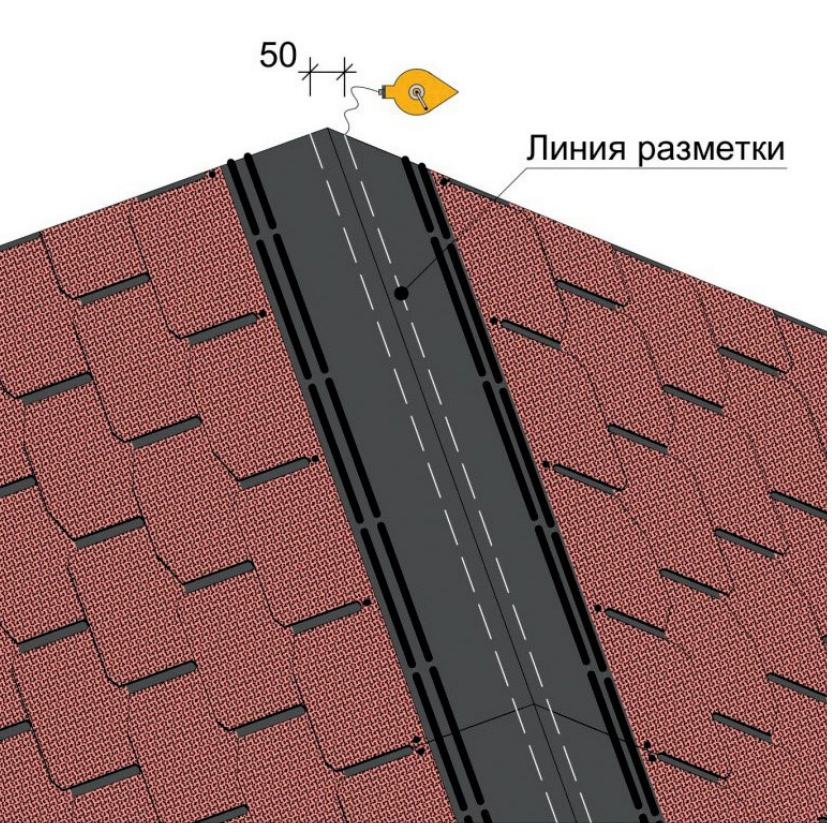

5.2 С помощью мелованного шнура на двух скатах, образующих
конёк, отметьте по одной линии параллельно коньку на каждом из
скатов. Расстояние между линиями по горизонтали должно
составлять 50 мм (Рисунок 5).

Рис.5 Разметка скатов.

5.3 По размеченным линиям в сплошном основании вырежьте вдоль
всей длины конька (за исключением отступов) отверстие шириной 50
мм. Отступ отверстия от края конька должен быть равен ширине
фронтонного свеса плюс 150 мм (Рисунок 6). Отступ отверстия от
ендовы и примыкания к стенам должен составлять 300 мм.

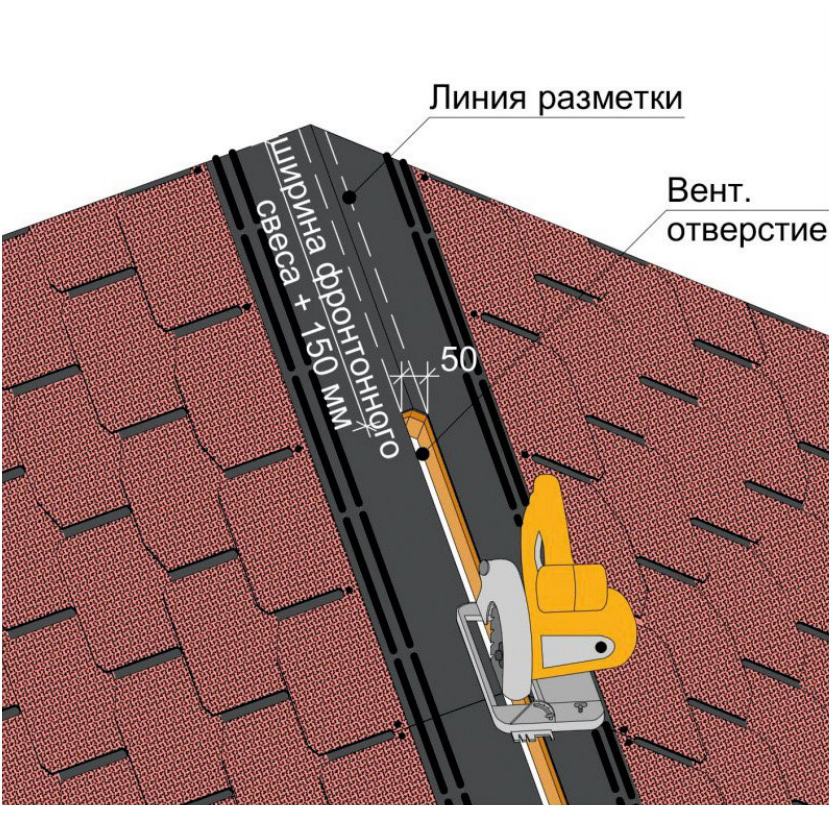

Рис.6 Устройство отверстия в крыше.

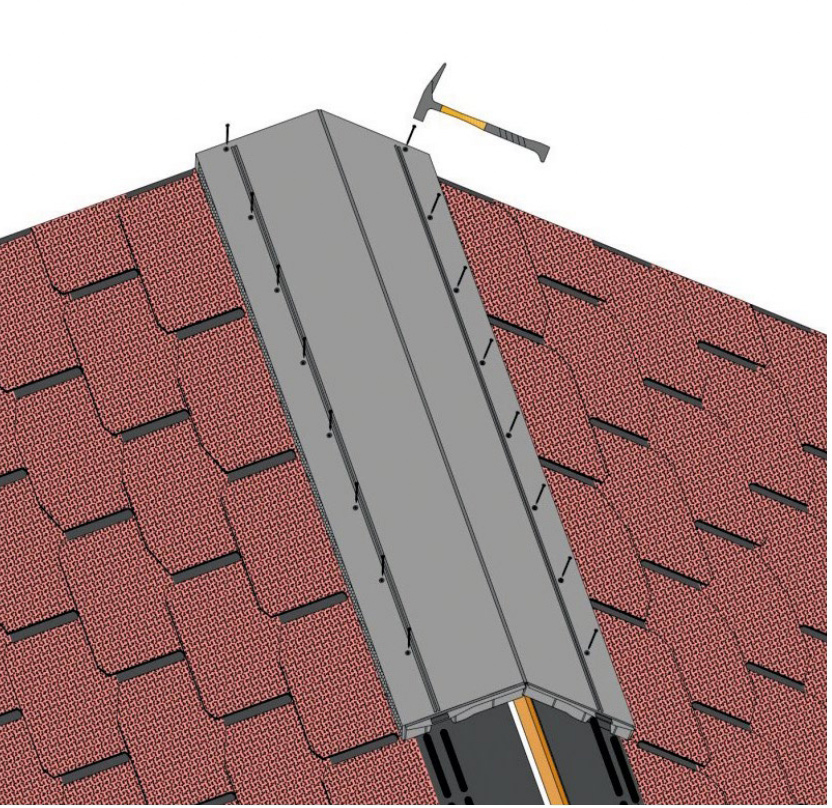

5.4 Установите аэратор на конёк крыши таким образом, чтобы он
был заподлицо с краем фронтонного свеса (Рисунок 7).

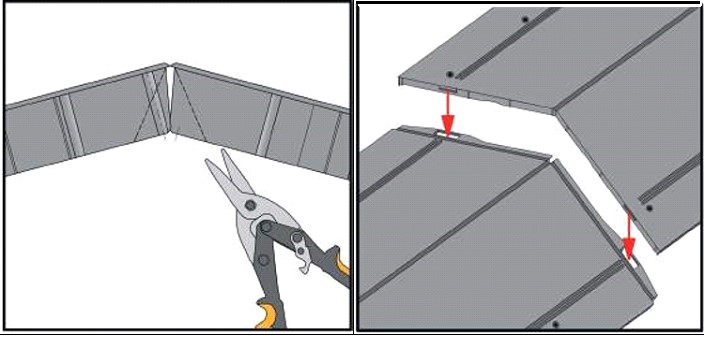

Максимальный угол применения конькового аэратора без подрезки
составляет 50°. В случае, если уклон кровли превышает 50°,
аэратор необходимо подрезать (Рисунок 8). Закрепите аэратор к
конструктивным элементам крыши при помощи гвоздей или саморезов,
указанных в таблице 1. Места крепления указаны на аэраторе.

Рис.7 Установка аэратора

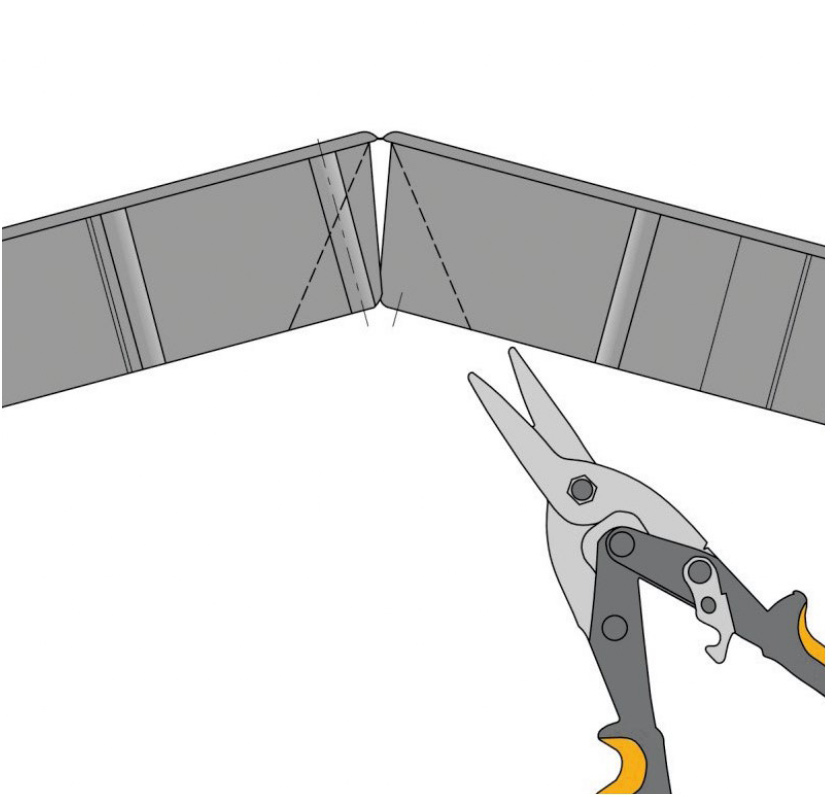

Рис.8 Подрезка аэратора

5.5 Соединять аэраторы между собой необходимо при помощи
специальных защёлок, расположенных на одном торце, которые
вставляются до щелчка в пазы, расположенные на противоположном
торце (Рисунок 9).

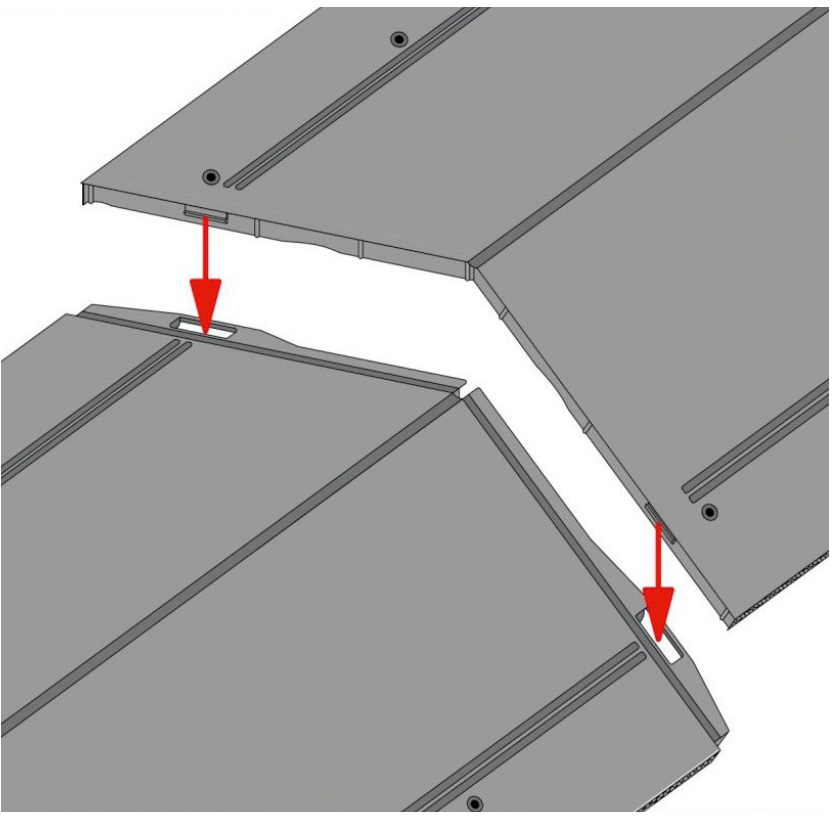

Рис.9 Соединение двух аэраторов между собой.

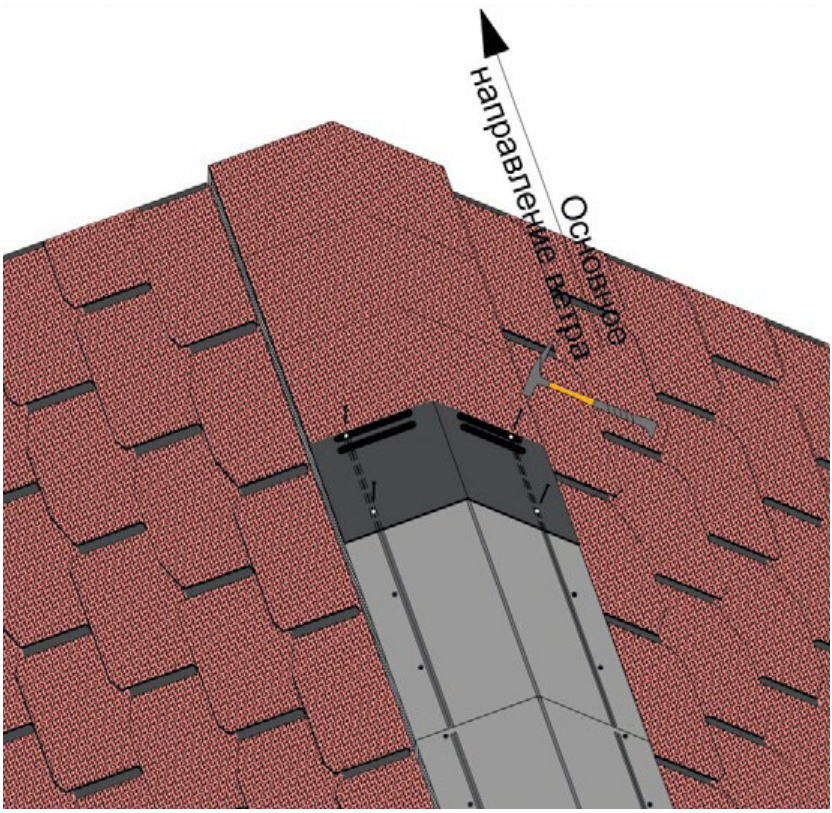

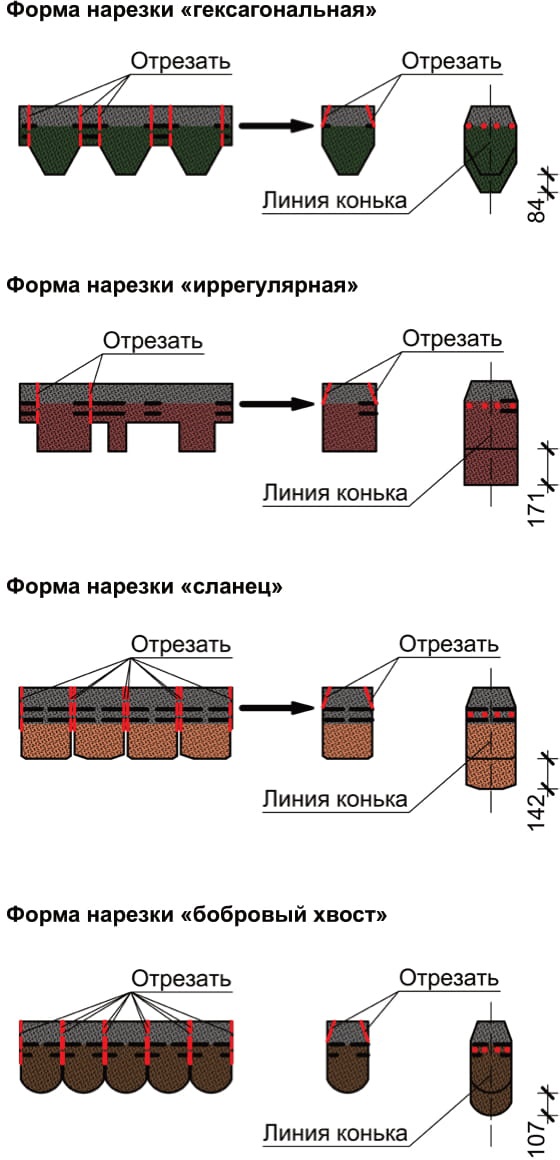

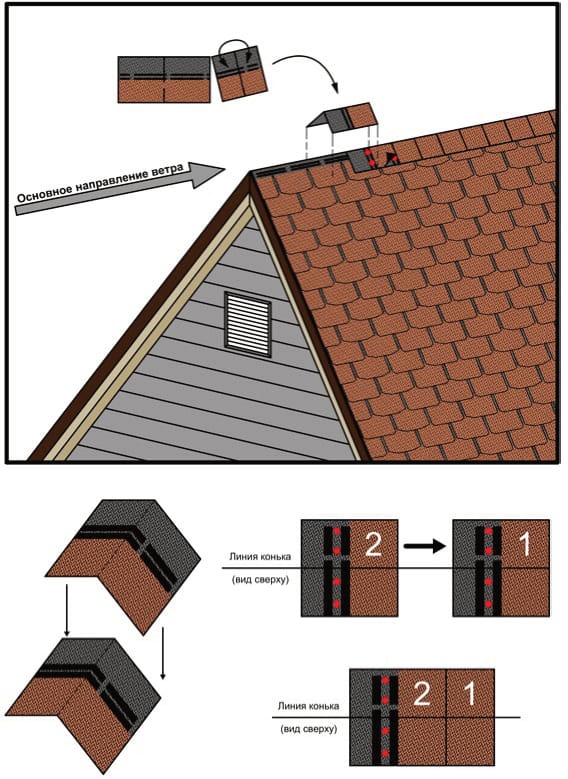

5.6 Уложите и прибейте коньковую черепицу на установленные
аэраторы с учётом розы ветров. Коньковую черепицу необходимо
прибивать по размеченным линиям аэратора (Рисунок 10). Каждый
квадрат коньковой черепицы прибивается четырьмя гвоздями (по два
с каждой стороны). Тип крепежа — оцинкованные ершёные или
винтовые гвозди с диаметром шляпки от 8 мм (таблица 1).

Рис.10 Укладка коньковой черепицы на аэратор.

Монтаж аэраторов на мягкой кровле: пошаговая инструкция

Насыщенный парами воздух, скапливающийся во внутренних слоях кровельного пирога, необходимо отводить. В противном случае разницы температур влага в виде конденсата будет оседать на стропилах и утеплителе, сокращая срок службы крыши. Поэтому нормами СНИП (СП 17.13330.2017) вентиляционный контур определен как один из обязательных конструктивных элементов любого типа кровли.

Как аэраторы участвуют в работе вентиляционного контура мягкой кровли

Важно понимать, что система вентиляции мансардных и чердачных помещений работает на принципе естественной тяги, основанной на разнице внутреннего и внешнего давления, а потому должна быть комплексной.

Технология обустройства вентиляционного контура мягких битумных кровель Döcke PIE предусматривает наличие нескольких элементов:

1. Вентиляционного зазора между стропильной системой и обрешеткой, выполняющих роль каналов, по которым организовывается движение воздушных масс;
2. Перфорированных софитов (панелей для подшивки карнизов), обеспечивающих приток свежего воздуха из атмосферы;
3. Аэраторов, выполняющих функцию отвода излишнего водяного пара из подкровельного пространства.

Виды, назначение и технические особенности аэраторов Дёке

Параметры	Линейка воздуховодов Döcke PIE
Коньковый	Точечный
Root	Next
Материал изделия	Полипропилен
Диапазон рабочих температур	от -40 до +80⁰С
Общая площадь вытяжных отверстий	0,038 м²	0,015 м²
Длина	1 м	39,4 см	32,3 см
Ширина	33 см	43,5 см	34 см
Высота	3 см	11,4 см	11,8 см
Особенности конструкции	Наличие съемного пенополиуретанового фильтра для предотвращения проникновение мелкого мусора и насекомых	Наличие барьера от задувания снега
Назначение	Обеспечение вентиляции скатных крыш

Местоположение на кровле Конек Скаты

Отличительные особенности аэраторов Деке:

• Увеличенная (по сравнению с аналогами) площадь вентиляционного отверстия.
• Коньковый аэратор может использоваться как с фильтром, там и без него. Фильтр можно вынуть в процессе эксплуатации для чистки или замены.
• Ширина конькового аэратора подобрана точно под ширину коньково-карнизной черепицы, поэтому не требуется её подрезка при монтаже на аэратор, в отличие от некоторых аналогов.
• Небольшая высота (в отличие, например, от кровельных воздуховодов трубного типа) предотвращает возникновение конденсата на стенках самого аэратора и не требует проведения дополнительных работ по его утеплению.

Коньковый аэратор Döcke PIE и правила его монтажа на мягкой кровле

Коньковые воздуховоды Döcke PIE:

• Предназначены для горизонтально расположенных коньков скатных крыш с углом наклона от 12° и выше.
• Выпускаются метровыми отрезками, для стыковки которых производителем предусмотрены специальные торцевые пазы.

Установка конькового воздуховода является завершающим этапом обустройства мягкой кровли и выполняется одновременно с настилом черепицы, которую, кстати, не придется обрезать, изделия изначально адаптированы под ширину черепичных гонтов.

Как правильно подготовить основание под коньковый аэратор

Коньковый аэратор должен покрывать конек по всей его длине. При этом крайне важно правильно оформить участок стыка двух скатов.

• Практически по всей длине между ними должна остаться свободной полоса шириной в 5 см. Для этого нужное отверстие либо заранее предусматривается при обустройстве сплошного настила, либо высверливается.

• Плотная стыковка скатов осуществляется только с двух сторон фронтона, при этом ширина данного участка должна быть не меньше:
  • суммы ширины фронтального свеса и ширины стены, на которую приходится этот участок;
  • 30 см в месте стыковки с ендовым желобом или примыкания к стене.
• Несмотря на наличие сплошного участка, установка конькового воздуховода производится без отступа, непосредственно от края фронтонного карниза.

Пошаговая инструкция по монтажу коньковых воздуховодов

1. Приступать к установке конькового аэратора можно только после окончания работ по укладке рядовой декоративной черепицы, причем поверхность, заходящаяся под воздуховод, также должна быть полностью застелена.
2. Для фиксации по периметру предусмотрены отверстия, в которые и вкручиваются специальные саморезы длиной 5 см.
3. На поверхность конькового аэратора прибиваются разбитые на квадраты коньковой черепицы с нахлестом в 50% своей длины.

На заметку! Установка конькового аэратора сделает эффективной систему вентиляции только в комплексе с перфорированными софитами, размещенными по периметру карнизного свеса.

Специфика размещения и монтажа точечных аэраторов

Обустройство точечных воздуховодов сопряжено с необходимостью высверливать в скате крыши отверстия, чего данная технология не пользуется особой популярностью. Однако в некоторых случаях данный метод вентиляции кровельного пирога является единственно возможным:

• При отсутствии в конструкции кровли горизонтального конька (например, шатровые, конусообразные крыши);
• При недостаточности длины козырька для обеспечения должного уровня вентиляции (напр., вальмовые кровли);
• Когда конструкция крыши усложнена архитектурным элементом, к примеру, «фонарем» на вершине купола, мансардным окном или .

Чтобы работа точечных аэраторов была максимально эффективной, их необходимо распределять равномерно и устанавливать строго над участками, в которых пересекаются диффузионные каналы стропильной системы. Кроме того, местоположение вентканалов определяется конструктивными особенностями вентиляционного контура кровли.

• В комплекте с софитами, смонтированными на карнизном свесе, на точечные воздуховоды возлагается функция отвода воздушной массы, и, следовательно, они располагаются в верхней части ската в 1–2 ряда в шахматном порядке.
• Если характеристики уже смонтированной кровли не обеспечивают должного уровня проветривания, местоположение точечных вентканалов определяется ее конструкционными особенностями.

Важно! Необходимое количество аэраторов определяется диаметром (площадью) вентиляционных отверстий, и в этом вопросе воздуховоды Дёке обладают огромным преимуществом. Общая площадь их вентиляционных отверстий, чем у моделей других производителей. Такое конструкторское решение обеспечивает бóльшую эффективность при меньшем числе воздуховодов, а значит, и при меньшем количестве врезок в кровельное покрытие.

Установка точечных аэраторов ROOT

Точечные воздуховоды Дёке ROOT применяются для установки на скат крыши непосредственно при выполнении работ по настилу битумной черепицы, а значит, схема их размещения, однозначно, должна быть продумана заранее.

Порядок действий по монтажу аэраторов ROOT:

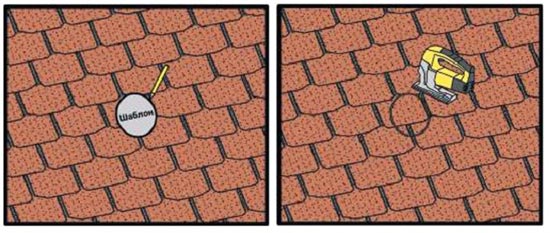

1. Нанесение на скат разметки по шаблону, идущему в комплекте с прибором, для вырезания вентиляционного отверстия и подрезки рядовых гонтов.

2. Выпиливание отверстия по обозначенному контуру.

3. Нанесение на обратную сторону основания слоя битумного герметика и плотная фиксация на отведенном под него месте.

4. Дополнительное крепление «юбки» аэратора к настилу кровельными гвоздями и тремя саморезами размером 4,8×35 мм.

5. Покрытие платформы закрепленного аэратора битумным герметиком.
6. Укладка черепичных гонтов поверх «юбки» воздуховода, при этом крайние элементы черепицы подрезаются под его конфигурацию, а края дополнительно герметизируются мастикой.

7. В завершении на аэратор устанавливается защитный колпак и фиксируется одним саморезом 4,8×19 мм.

Важно! Конструкция модели ROOT не способна обеспечить герметичность соединения при установке поверх уже смонтированной битумной черепицы.

Установка точечного аэратора NEXT

Компактный точечный воздуховод NEXT — единственная модель линейки, предназначенная для уже смонтированной крыши из мягкой черепицы. Этой спецификой объясняются некоторые отличия в технологии монтажа:

1. Разметка контура отверстия по шаблону.

2. Выпиливание отверстия электролобзиком строго по обозначенному контуру.

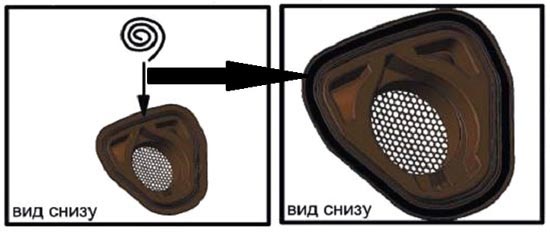

3. Закрепление специального бутилкаучукового шнура, выполняющего функцию герметизирующего уплотнителя. Для этого с тыльной стороны аэратора предусмотрена канавка, повторяющая контур основания.

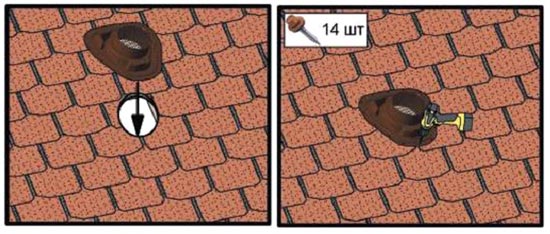

4. Установка и крепление воздуховода на скат 14 кровельными саморезами 4,8×35 мм. Важно, что для фиксации данного типа аэраторов рекомендуют использовать именно саморезы с уплотнительной шайбой, так как гвозди просто не обеспечат должного уровня надежности.

5. На аэратор устанавливается защитный колпак.

На заметку! Помимо битумных кровель данная модель может использоваться и на фальцевых крышах.

Правила эксплуатации и обслуживания

Установленные на кровле аэраторы требуют периодического осмотра для:

• очистки вентиляционной решетки от пыли и мусора;
• проверки прочности и герметичности его примыкания к поверхности кровли.

Для эффективного функционирования системы подкровельной вентиляции, как правило, достаточно хотя бы 1 раз в год подниматься на крышу и осматривать ее состояние.

• Чтобы очистить точечный воздуховод от мусора, нужно просто снять защитный колпачок, открутив всего 1 саморез, и пройтись мягкой щеткой по вентиляционной решетке.
• Для прочистки конькового аэратора осторожно отщелкивают боковые вентиляционные решетки, а скопившуюся пыль либо сметают щеткой с мягким ворсом, либо продувают садовым пылесосом.
• Для предотвращения засорения межскатного пространства, конструкцией конькового воздуховода Döcke PIE предусмотрена возможность вставки пенополиуретанового фильтра, который при необходимости легко вынимается, моется и снова устанавливается на место.

Важно! Промывать установленные на крыше аэраторы струей воды запрещено! С одной стороны, такая чистка не даст нужного результата, а лишь утрамбует частицы пыли внутри устройства. С другой стороны, направленная струя спровоцирует попадание воды в подкровельное пространство.

Источник

Инструкция по монтажу битумной черепицы Дёке

1. Общие данные.

Определение: «Битумная черепица Döcke PIE» является обобщённым названием таких материалов как «Гибкая черепица Döcke PIE» и «Ламинированная черепица Döcke PIE».

Инструкция описывает технологию монтажа битумной черепицы Döcke PIE всех серий и коллекций, подкладочных ковров Döcke PIE, а также ендовых ковров Döcke PIE. С подробным описанием и характеристиками этих материалов можно ознакомиться на сайте www.docke.ru.

Устройство стропильной системы, обрешётки, вентиляции и утепления кровли выполняется на основании конструкторских и теплотехнических расчётов и нормативных документов, действующих для региона строительства.

Внимательно изучите настоящую инструкцию по монтажу и ознакомьтесь с гарантийными обязательствами производителя.

1.1 Назначение материала.

Материал штучный кровельный «Битумная черепица Döcke PIE» предназначен для устройства кровельного покрытия скатных крыш зданий и сооружений с уклоном от 12 до 90 градусов.

1.2 Правила хранения материала.

Материал следует хранить при неукоснительном соблюдении следующих требований:

1.2.1 Хранение материала должно производиться только в заводской упаковке производителя на поддонах. Нарушение оригинальной упаковки производителя категорически запрещается.

1.2.2 Хранение материала должно производиться только в закрытом и сухом помещении на расстоянии не менее 1,5 м от отопительных приборов.

1.2.3 При хранении не допускается установка поддонов друг на друга.

1.2.4 Хранение материала должно производиться при температуре не ниже -40°С и не выше +50°С.

1.2.5 Хранение материала должно производиться при относительной влажности воздуха не более 80%.

1.2.6 При хранении необходимо избегать попадания прямых солнечных лучей.

1.2.7 Штабелирование пачек гибкой черепицы – не более 16 рядов в высоту.

1.2.8 Штабелирование пачек ламинированной черепицы:
— не более 16 рядов в высоту при условии прокладки листов OSB или фанеры через каждые 5 рядов;
— не более 5 рядов без прокладки листов.

1.3 Временное хранение материала (не более 30 дней).

Временное хранение материала должно осуществляться только в неповрежденной упаковке производителя на поддонах, исключающих контакт с землёй. Поддоны должны располагаться в местах, исключающих попадание солнечных лучей.

1.4 Основные правила безопасности при проведении монтажных работ.

1.4.1 Организация работ должна исключать возможность падения человека с высоты (СНиП 12-04-2002).

1.4.2 Не оставляйте упаковку в зоне монтажных работ – на ней можно поскользнуться.

1.4.3 Перемещаться по подкладочным коврам и черепице допустимо только в случае острой необходимости. При этом должны быть полностью исключены какие-либо механические повреждения материала, влияющие как на изменение его внешнего вида, так и физико-механических свойств. Для перемещения по кровле используйте специальные упоры, переходные мостики, подмости и прочие приспособления. Несоблюдение этого правила может привести как к порче внешнего вида кровельного покрытия, так и увеличению риска падения с крыши.

1.5 Правила монтажа битумной черепицы Döcke PIE при температуре окружающего воздуха ниже +10 ˚С.

1.5.1 Необходимо использовать строительный фен:

— для обеспечения быстрого и надёжного сцепления гонтов;

— для повышения эластичности черепицы Döcke PIE в местах перегиба гонтов;

— для подогрева мастики Döcke PIE для битумной черепицы.

1.5.2 Перед монтажом черепица, подкладочные ковры и мастика должны находиться не менее суток при температуре не ниже +20°С.

1.5.3 Вынос материала для монтажа осуществляется по мере необходимости.

1.5.4 В случае осуществления монтажа самоклеящегося подкладочного ковра Döcke PIE при температуре ниже +15 °С необходимо дополнительно фиксировать полотно механически при помощи крепежа тип 1 (таблица №1) (рис. 8 в).

Осуществление кровельных работ при атмосферных осадках недопустимо. В случае выпадения атмосферных осадков во время монтажа необходимо принять меры по укрытию крыши с целью непопадания влаги под уже смонтированную кровлю.

2. Инструмент и крепёж, необходимый для проведения работ по монтажу битумной черепицы Döcke PIE.

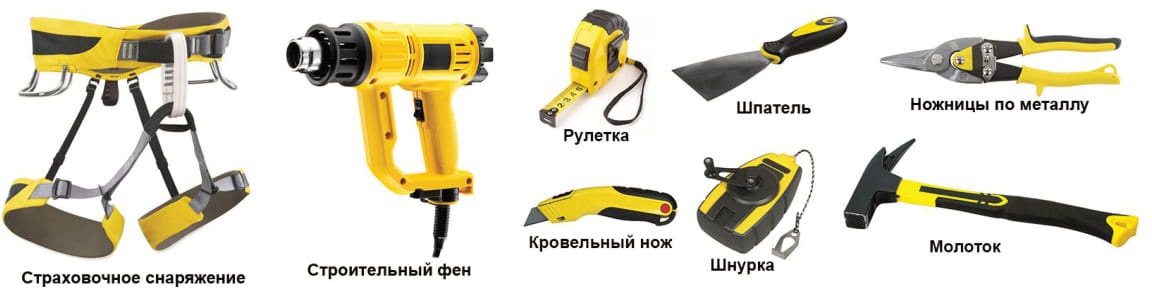

Рис. 1. Перечень инструментов кровельщика

Таблица №1 — Выбор вида крепежного изделия в зависимости от используемого материала.

Тип крепежа	Область применения	Вид крепежа	Длина	Особенности
Тип 1	Подкладочные ковры, битумная черепица, коньково-карнизная черепица, ендовый ковёр, карнизные и торцевые планки	Оцинкованные ершёные гвозди	Не менее 30 мм	Диаметр шляпки от 8 мм
Оцинкованные винтовые гвозди
Тип 2	Сплошное основание — плиты ОСП-3, фанера ФСФ, шпунтованная или обрезная доска	Оцинкованные ершёные гвозди	Не менее 50 мм	С потайной головкой
Оцинкованные винтовые гвозди
Саморезы оцинкованные, анодированные или гальванизированные по дереву

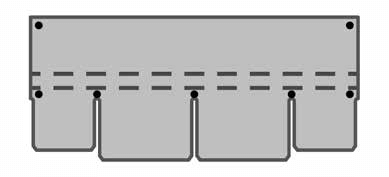

Рис. 2. Пример правильной забивки гвоздей при монтаже продукции.

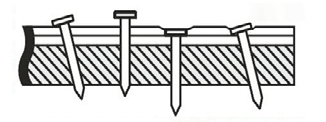

Рис. 3. Пример неправильной забивки гвоздей при монтаже продукции.

Рис. 4. Внешний вид ершённых гвоздей, подходящих для монтажа продукции.

3. Подготовка основания под кровлю

Черепица принимает форму основы, на которую она монтируется. Чем тщательнее подготовлена основа, тем более ровно ляжет черепица.

В качестве сплошного основания под укладку черепицы необходимо применять плиты ОСП-3, фанеру ФСФ, а также шпунтованную или обрезную доску.

3.1 Основные правила укладки плит ОСП-3 или фанеры ФСФ:

3.1.1 Плиты должны быть сухими и ровными.

3.1.2 Толщина плит определяется на основании конструкторского расчёта в зависимости от снеговой нагрузки, уклона скатов, наличия обрешётки и т.д.

3.1.3 Плиты необходимо разрезать и крепить в разбежку как показано на рис.5.

3.1.4 Горизонтальный стык плит должен обязательно приходиться на доску обрешётки.

3.1.5 Перепад по высоте между плитами не должен превышать 2 мм.

3.1.6 Между плитами следует оставлять зазор 3–5 мм для компенсации линейного расширения.

3.1.7 Крепёж плит сплошного основания — тип 2 (таблица №1).

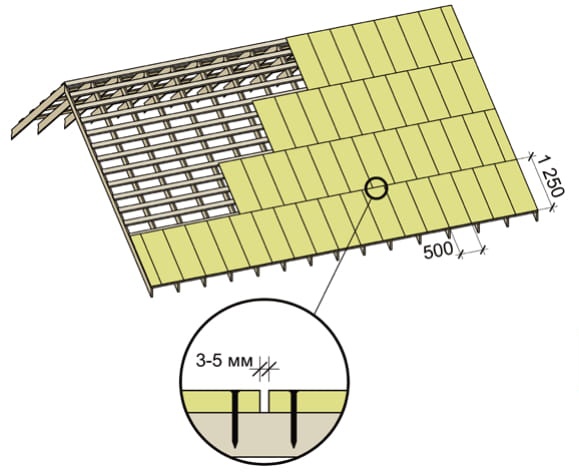

Рис. 5. Укладка сплошного основания из плит ОСП-3 или фанеры ФСФ по обрешётке.

3.2 Основные правила устройства сплошного основания из шпунтованной или обрезной доски.

3.2.1 Древесина должна быть не ниже 1 сорта с относительной влажностью не более 20 %.

3.2.2 Внимание! Фрагменты годовых колец должны быть ориентированы выпуклостями вниз (рис. 6).

3.2.3 Толщина доски определяется на основании конструкторского расчёта в зависимости от снеговой нагрузки, уклона скатов, шага стропил и должна быть не менее 25 мм. Ширина доски должна быть не более 100 мм. Перед использованием материал необходимо откалибровать, чтобы перепад по высоте досок не превышал 1 мм.

3.2.4 Горизонтальный зазор между не шпунтованными досками и вертикальный зазор для всех досок должен быть 1 мм.

3.2.5 Крепёж досок – тип 2 (таблица №1). Доска должна фиксироваться в каждое стропило в 2 местах фиксации (рис. 6).

3.2.6 Вертикальный стык досок должен обязательно приходиться на стропило и иметь разбежку через каждый ряд (рис. 6).

3.2.7 Доска должна быть обработана антисептическими и огнебиозащитными составами.

3.2.8 На сплошное основание из шпунтованной или обрезной доски рекомендуется монтаж подкладочных ковров Döcke PIE на основе СБС-модифицированного битума.

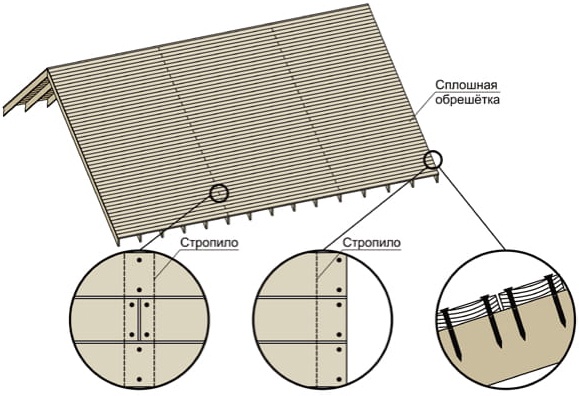

Рис. 6. Укладка сплошного основания из шпунтованной или обрезной доски.

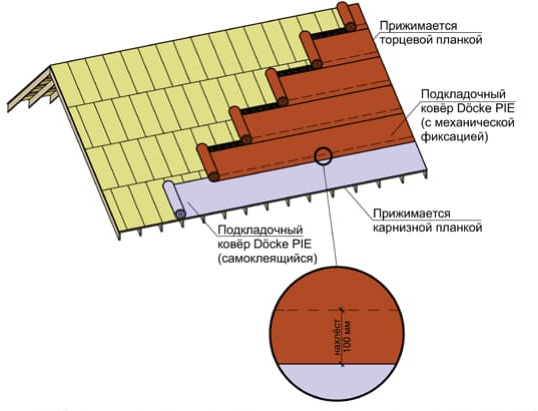

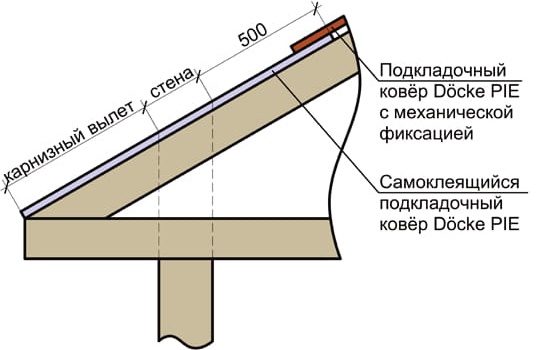

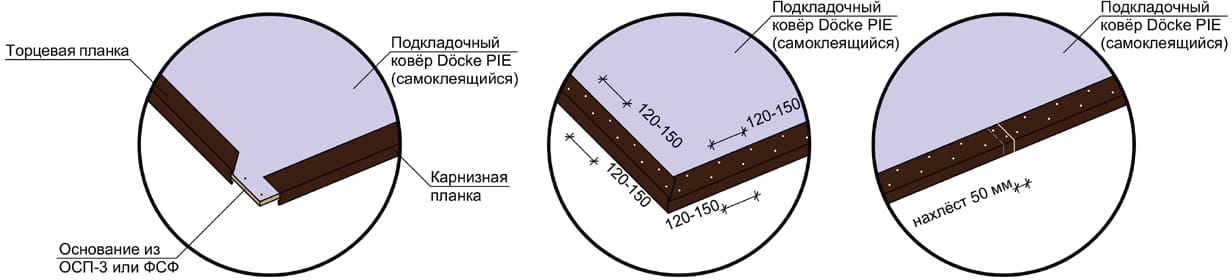

4. Монтаж подкладочного ковра Döcke PIE.

Подкладочные ковры Döcke PIE предназначены для дополнительной водоизоляции кровли.

4.1 Основные требования к монтажу подкладочных ковров Döcke PIE:

4.1.1 Необходимо использовать подкладочные ковры исключительно по всей площади крыши вне зависимости от угла её наклона.

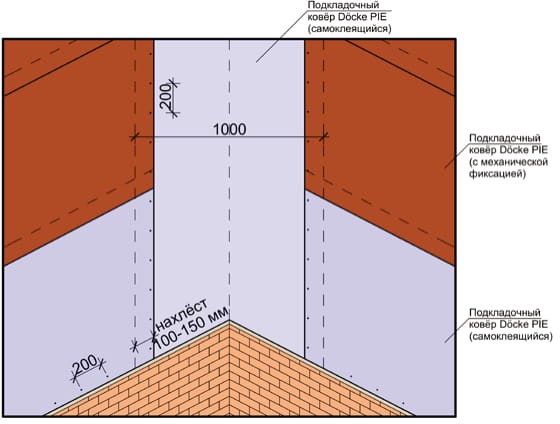

4.1.2 В первую очередь укладываются подкладочные ковры Döcke PIE в месте устройства ендовы, если таковая имеется.

4.1.3 В ендову и вдоль карнизного свеса рекомендуется укладывать самоклеящийся подкладочный ковёр Döcke PIE. Величина карнизного свеса равна величине карнизного вылета плюс часть ската над стеной плюс 500 мм (рис. 7). Остав шуюся поверхность скатов допускается укрывать подкладочными коврами Döcke PIE с механической фиксацией (рис. 9, рис 11). Также допускается монтаж самоклеящихся подкладочных ковров Döcke PIE по всей площади кровли.

Рис. 7. Схема укладки самоклеящихся подкладочных ковров на карнизный свес.

4.1.4 Самоклеящиеся подкладочные ковры Döcke PIE допустимо монтировать без дополнительной механической фиксации при температуре окружающего воздуха не ниже +15 °С (рис. 10а). Самоклеящийся подкладочный ковёр необходимо крепить гвоздями (тип 1, таблица №1) по схеме приведённой на рис. 10в в тех случаях, когда планируются перерывы в работе, а так же в случае осуществления монтажа при температуре ниже +15 °С.

4.1.5 Для снятия напряжения в материале, которое было создано при скручивании в рулон, подкладочные ковры Döcke PIE перед укладкой на крышу необходимо раскатать на любой ровной поверхности и дать отлежаться пока не расправятся складки, особенно в части намотки рулона у картонной втулки. Предварительно можно порезать рулон на полосы по длине ската. Полосы предпочтительней укладывать друг на друга для скорейшего распрямления.

4.1.6 Подкладочный ковёр монтируется параллельно карнизу, снизу-вверх, с нахлёстом следующего ряда 100 мм, торцевые нахлёсты составляют 150 мм. Для минимизации хождения по коврам, особенно на крутых скатах, допускается производить последовательный монтаж сверху-вниз: монтируется верхний ряд плит ОСП-3 или фанеры ФСФ, затем на смонтированный ряд плит монтируется верхнее полотно подкладочного ковра (рис. 8). Данный способ монтажа подойдёт только для простых крыш, на которых отсутствуют ендовы.

Рис. 8. Последовательный монтаж подкладочных ковров Döcke PIE сверху-вниз.

4.1.7 На коньках или рёбрах полотна подкладочных ковров на одном скате подрезаются по линии конька или ребра, а на другом смежном скате перехлёстываются через конёк или ребро на подрезанные полотна смежного ската с нахлёстом 100 мм на коньке и 150 мм на ребре. Если на коньке или ребре предусмотрены вентиляционные отверстия в сплошном основании под аэратор, перехлёст полотен подкладочных ковров через конёк или ребро в местах расположения вентиляционных отверстий не требуется.

4.1.8 Крепёж подкладочного ковра – тип 1 (таблица №1). Схема крепления полотен подкладочных ковров Döcke PIE показана на рис. 9. Самоклеящиеся ковры Döcke PIE вдоль карниза снизу прижимаются карнизными планками (п. 5).

4.1.9 Не допускайте образования складок и обеспечивайте натяжение полотна ковра.

4.1.10 В местах нахлёстов ковры необходимо дополнительно промазывать мастикой Döcke PIE для битумной черепицы полосой 100–150 мм. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице. Исключение – подкладочные ковры с клеевой полосой и самоклеящийся подкладочный ковёр, которые дополнительного промазывания мастикой не требуют. Однако в случае подрезки самоклеящейся кромки вышеперечисленных ковров необходимо восполнить это дополнительным промазыванием мастикой Döcke PIE для битумной черепицы полосой 100–150 мм.

4.1.11 Нахлёст ковров устраивать так, чтобы вода стекала по поверхности, не попадая под место стыка.

Рис. 9. Схема расположения подкладочного ковра Döcke PIE (последовательность укладки полотен в соответствии с п. 4.1.2).

а – крепление самоклеящихся подкладочных ковров Döcke PIE при температуре окружающего воздуха не ниже +15 °С; б – крепление подкладочных ковров Döcke PIE с механической фиксацией на основе полиэфира; в – крепление подкладочных ковров Döcke PIE с механической фиксацией на основе стеклохолста, а также самоклеящихся подкладочных ковров Döcke PIE при температуре окружающего воздуха ниже +15 °С.

Рис. 10. Схема расположения крепежа для подкладочных ковров Döcke PIE.

Укладка подкладочного ковра в ендове показана на следующей схеме:

Рис. 11. Схема монтажа подкладочного ковра в ендове и на смежных скатах.

Для укрепления карнизных и фронтонных свесов и защиты лобовой доски от атмосферных осадков необходимо смонтировать карнизные и торцевые планки.

Перед монтажом не забудьте снять защитные плёнки с металлических планок, если они имеются, т.к. после монтажа сделать это будет значительно сложнее.

Карнизные и торцевые планки необходимо устанавливать после монтажа кронштейнов под водосточную систему непосредственно на подкладочный ковёр с нахлёстом друг на друга не менее 50 мм.

Крепить планки необходимо гвоздями тип 1 (таблица №1) в шахматном порядке в 2 ряда с шагом 120–150 мм в каждом ряду

Рис. 12. Крепление металлических карнизных и торцевых планок.

6. Укладка ендового ковра Döcke PIE.

Ендовый ковёр Döcke PIE укладывается для водоизоляции ендовы.

6.1 Основные требования по укладке ендового ковра Döcke PIE:

6.1.1 Ковёр необходимо укладывать в ендову на ранее уложенный подкладочный ковёр с небольшим смещением вправо или влево на 20–30 мм относительно оси ендовы.

6.1.2 Промазать ендовый ковёр по периметру с тыльной стороны мастикой Döcke PIE для битумной черепицы полосой не менее 100 мм. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

6.1.3 Крепёж ендового ковра Döcke PIE – тип 1 (таблица №1). Края ковра зафиксировать гвоздями с шагом не более 100 мм на расстоянии 30 мм от краёв ковра.

6.1.4 По центру ендового ковра сделать при помощи шнурки разметку будущего жёлоба, ширина которого составляет 100 – 150 мм.

6.1.5 Плотно прижать ендовый ковёр в месте соединения двух скатов для удаления воздушных мешков.

6.1.6 При невозможности выполнить ендову целым рулоном нахлёст делать не менее 300 мм, с промазкой мастикой Döcke PIE для битумной черепицы и устраивать нахлёст как можно выше.

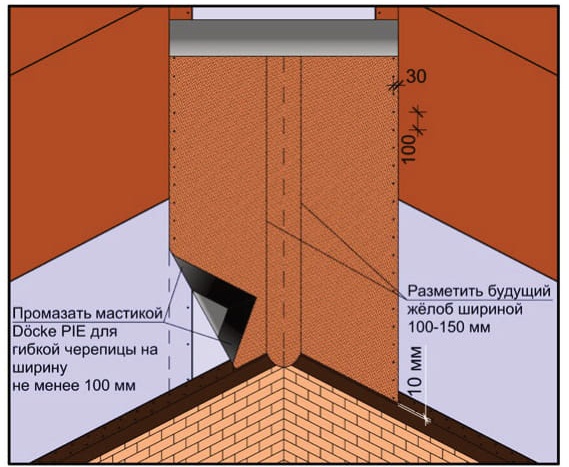

Рис. 13. Монтаж ендового ковра.

7. Монтаж карнизной черепицы.

В качестве карнизной черепицы необходимо использовать коньково-карнизную черепицу Döcke PIE.

Ламинированная черепица Döcke PIE не требует применения карнизной черепицы.

7.1 Основные требования по укладке коньково-карнизной черепицы Döcke PIE на карнизы.

7.1.1 Перед укладкой гонта коньково-карнизной черепицы Döcke PIE на крышу снимите плёнку №1. Плёнку №2 снимать не требуется.

Рис. 14. Тыльная сторона коньково-карнизной черепицы Döcke PIE.

7.1.2 При укладке коньково-карнизной черепицы Döcke PIE на карниз используется целый гонт.

7.1.3 Карнизную черепицу монтировать встык, поверх карнизной планки на 10 мм выше её перегиба.

Рис. 15. Схема укладки карнизной черепицы на карнизе.

7.1.4 Крепёж карнизной черепицы – тип 1 (таблица №1). Отступ гвоздя от верхнего края карнизной черепицы составляет 25 мм. Нижний ряд гвоздей, места стыков и перфорация должны закрываться лепестками первого ряда гонтов гибкой черепицы.

7.1.5 Для гарантированного попадания нижнего ряда гвоздей карнизной черепицы под лепестки первого ряда гибкой черепицы необходимо сначала зафиксировать карнизную черепицу верхним рядом гвоздей, затем зафиксировать первый ряд гибкой черепицы и только потом зафиксировать карнизную черепицу нижним рядом гвоздей, отогнув лепестки гибкой черепицы.

Рис. 16. Схема крепления коньково-карнизной черепицы Döcke PIE на карнизе.

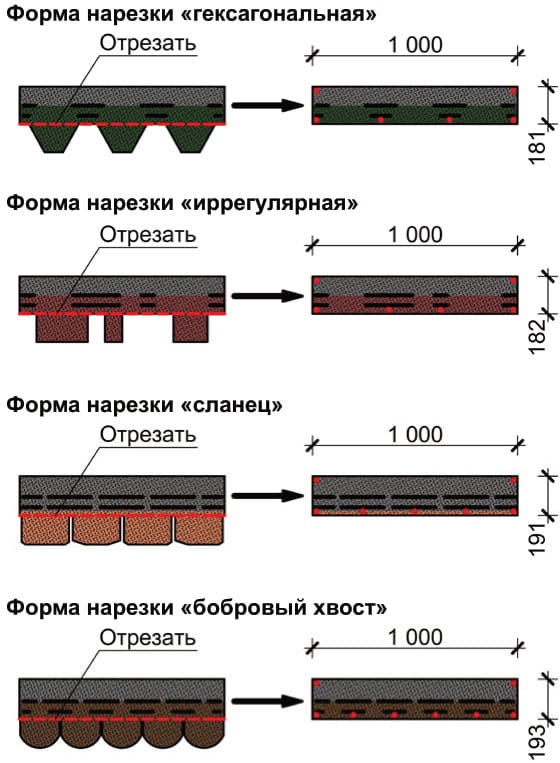

7.1.6 Для серий EUROPA и EURASIA допустимо использовать коньково-карнизную черепицу других серий (цвет может отличаться), а также изготавливать карнизную черепицу из рядовой путём отрезания лепестков (рис. 17).

Рис. 17. Схема изготовления карнизной черепицы из рядовой и расположение гвоздей.

8. Монтаж битумной черепицы Döcke PIE.

Наличие влаги и свободного гранулята внутри упаковки, а также его незначительное осыпание в процессе транспортировки и монтажа допускается технологией. При производстве гранулят насыпается с избытком и, затем вдавливается в битумную основу. Осыпаются лишние гранулы, которые не вдавлены в битум.

8.1 Разметка ската крыши.

Перед укладкой битумной черепицы Döcke PIE необходимо нанести разметку на скат крыши мелованным шнуром непосредственно на подкладочный ковёр, таким образом, чтобы разметка помогала ориентировать гонты при монтаже по горизонтали и вертикали.

Разметка используется в качестве «справочной» сетки.

8.2 Требования по укладке битумной черепицы Döcke PIE:

8.2.1 Перед укладкой гонта на крышу снимите плёнку №1. Плёнку №2 снимать не требуется.

Рис. 18. Тыльная сторона гонта гибкой черепицы Döcke PIE.

8.2.2 При монтаже ламинированной черепицы Döcke PIE имеющиеся плёнки на тыльной стороне гонта снимать не требуется.

8.2.3 Для достижения наиболее естественного и равномерного цветового рисунка кровли, на одном скате должна быть уложена битумная черепица из одной партии.

8.2.4 В целях недопущения потенциальной разницы оттенков цвета на скатах кровли, необходимо при монтаже чередовать гонты из разных упаковок (не менее трёх упаковок) по следующей схеме:

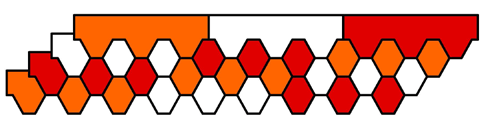

Рис. 19. Схема чередования гонтов битумной черепицы Döcke PIE на примере гексагональной формы гонта.

Каждый цвет соответствует отдельной упаковке битумной черепицы. Схема актуальна для всех коллекций битумной черепицы, кроме коллекции «Саппоро».

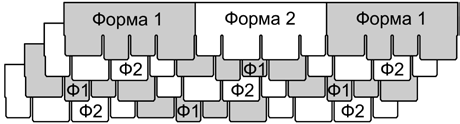

8.2.5 Для создания гармоничного рисунка кровли гонты гибкой черепицы Döcke PIE PREMIUM коллекции «Саппоро» при монтаже необходимо чередовать по указанной схеме:

Рис. 20. Схема чередования гонтов гибкой черепицы Döcke PIE PREMIUM коллекции «Саппоро».

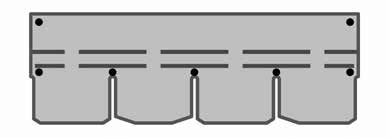

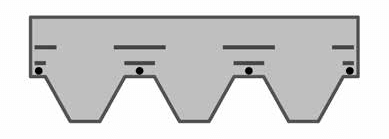

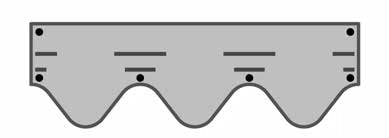

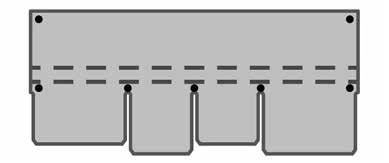

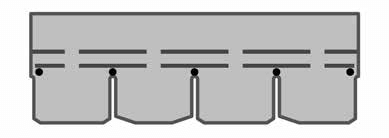

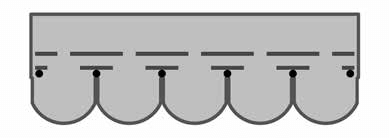

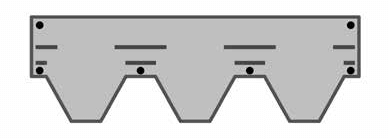

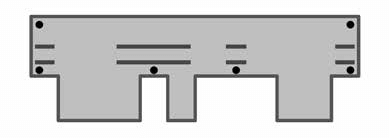

8.2.6 Крепёж битумной черепицы Döcke PIE – тип 1 (таблица №1). Схемы расположения гвоздей при различном уклоне крыши показаны в таблице №2.

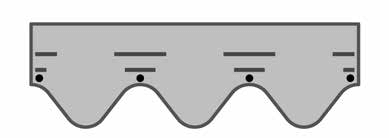

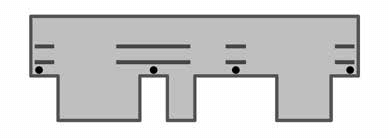

Черепицу прибивают четырьмя гвоздями посередине нижней границы отрезка нижней клеевой полосы.

Черепицу прибивают так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.

Черепицу прибивают четырьмя гвоздями посередине нижней границы отрезка нижней клеевой полосы.

Черепицу прибивают так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.

Черепица прибивается пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы.

Черепица прибивается так же, как при уклоне крыши меньше 45°, дополнительно вбиваются два гвоздя в верхние углы гонта.

Черепица прибивается пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы, а также вбиваются два гвоздя в верхние углы гонта.

Черепица прибивается пятью гвоздями посередине нижней границы отрезка нижней клеевой полосы, а также вбиваются два гвоздя в верхние углы гонта.

Черепица прибивается шестью гвоздями посередине нижней границы отрезка нижней клеевой полосы.

Черепица прибивается шестью гвоздями посередине нижней границы отрезка нижней клеевой полосы.

Черепица прибивается пятью гвоздями по меловой полосе.

Черепица прибивается восемью гвоздями по меловой полосе.

8.2.7 Монтаж битумной черепицы Döcke PIE необходимо начинать с нижнего ряда.

8.2.8 На тыльную сторону лепестков первого ряда битумной черепицы необходимо нанести мастику Döcke PIE для битумной черепицы. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

8.2.9 При монтаже ламинированной черепицы Döcke PIE необходимо промазать мастикой Döcke PIE для битумной черепицы карнизный свес (карнизная планка + подкладочный ковёр) на ширину 200 мм, т.к. карнизная черепица в данном случае не укладывается. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

8.2.10 При монтаже гибкой черепицы Döcke PIE PREMIUM коллекции «Саппоро» первый ряд гибкой черепицы необходимо подрезать, как показано на рисунке 22.

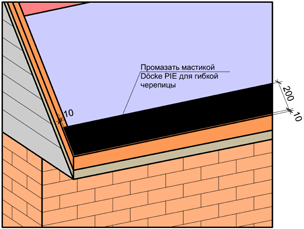

Рис. 21. Герметизация карнизного свеса под укладку ламинированной черепицы Döcke PIE.

Рис. 22. Подрезка лепестков первого ряда гибкой черепицы коллекции «Саппоро».

8.2.11 На скатах длиной менее 5 м монтаж начинается от края ската. На скатах длиной более 5 м – от середины ската. В случае, если на крыше предусмотрена ендова, то монтаж битумной черепицы начинается от неё с целого гонта.

8.2.12 Нижняя кромка гонтов первого ряда должна отступать на 10 мм от нижней кромки карнизной полосы (рис. 16). Гонты ламинированной черепицы Döcke PIE должны отступать на 10 мм от перегиба карнизной планки, т.к. не требуют применения карнизной черепицы.

8.2.13 Торцы крайних в ряду гонтов обрезать до нужной длины. Отрезать у крайних в ряду гонтов верхний уголок со стороны обреза для отбоя воды. Края гонтов со стороны обреза промазать мастикой Döcke PIE для битумной черепицы полосой 100 мм и приклеить к основанию (рис. 23). Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

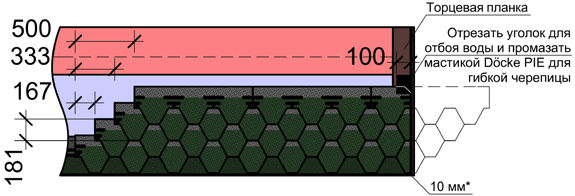

8.2.14 Смещение гонтов по горизонтали и вертикали необходимо устраивать согласно схемам, изображённым на рис. 23. Для удобства смещения гонтов гибкой битумной черепицы Döcke PIE на формах нарезки «сланец», «бобровый хвост» и «волна» на их верхнем крае имеются вертикальные насечки, которые являются примерным ориентиром смещения последующего ряда гонтов на половину лепестка.

Форма нарезки «гексагональная»

Форма нарезки «иррегулярная»

Форма нарезки «сланец»

Форма нарезки «сланец», коллекция «Женева»

** — на уложенных гонтах коллекции «Женева» должна быть видна тень.

Форма нарезки «волна»

Форма нарезки «бобровый хвост»

Форма нарезки «драконий зуб»

* — зазор 10 мм между битумной черепицей и ребром торцевой планки.

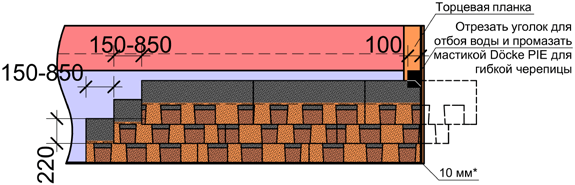

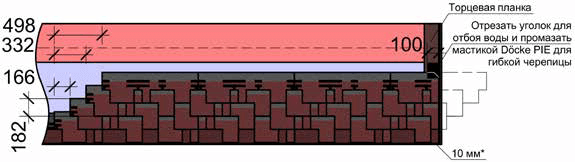

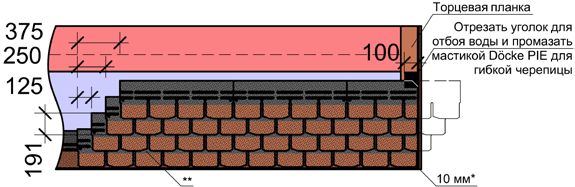

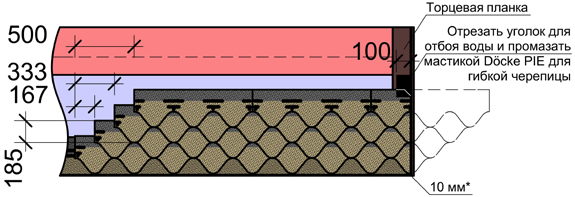

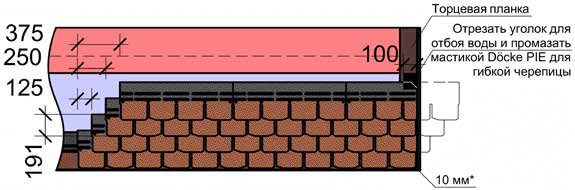

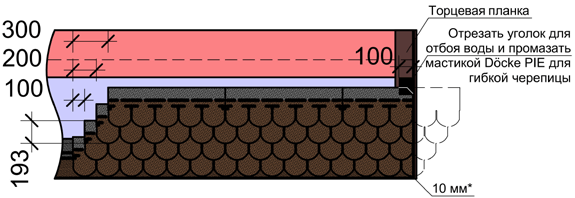

Рис. 23. Схема смещения гонтов по горизонтали и вертикали.

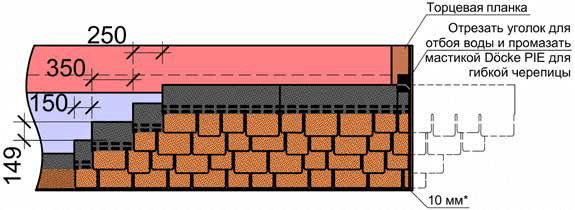

8.2.15 Смещение гонтов гибкой черепицы Döcke PIE PREMIUM коллекции «Саппоро» по горизонтали необходимо устраивать в диапазоне от 150 до 850 мм с шагом 100 мм (150, 250, 350 мм и т.д.). Для достижения хаотичного рисунка кровли необходимо смещать гонты по горизонтали на переменную величину.

Форма нарезки «дранка», коллекция «Саппоро»

* — зазор 10 мм между битумной черепицей и ребром торцевой планки.

Рис. 24. Схема смещения гонтов по горизонтали и вертикали.

8.2.16 Если на крыше предусмотрена ендова, то монтаж битумной черепицы Döcke PIE начинается от неё с целого гонта. При отделке ендовы гонты необходимо подрезать так, чтобы они не доходили до оси ендовы 50–75 мм. У крайних гонтов со стороны ендовы необходимо отрезать уголок для отбоя воды и промазать мастикой Döcke PIE для гибкой черепицы полосой 100 мм. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице. Зона, не пробиваемая гвоздями до оси ендовы, должна быть не менее 300 мм.

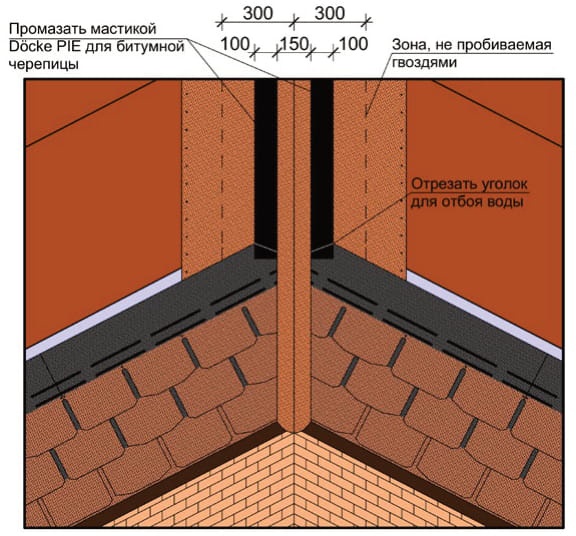

Рис. 25. Выполнение открытой ендовы.

8.2.17 При установке на крыше вентиляционных устройств необходимо руководствоваться инструкцией по монтажу соответствующего производителя. В случае установки кровельных аэраторов Döcke PIE необходимо руководствоваться инструкцией по монтажу, расположенной на сайте docke.ru.

8.2.18 При установке на крыше снегозадерживающих устройств необходимо руководствоваться инструкцией по монтажу соответствующего производителя. В случае установки снегозадержателей Döcke PIE необходимо руководствоваться инструкцией по монтажу, расположенной на сайте docke.ru.

9. Монтаж и герметизация кровельных примыканий

Кровельными примыканиями называются места пересечения поверхности кровли с выступающими над ней элементами: трубы, стены и т.д.

Для эффективной герметизации примыкания кровли к дымоходу из ендового ковра Döcke PIE необходимо сделать выкройки:

B – ширина дымохода
L – длина дымохода по скату
* — величина зависит от угла наклона ската Порядок монтажа: 1 → 2 → 3 → 4

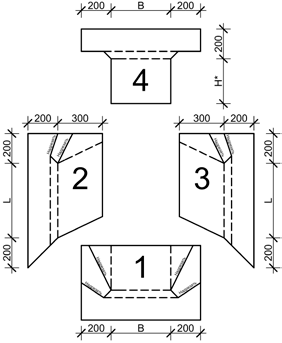

Рис. 26. Выкройки ендового ковра для отделки примыкания к трубе.

Выкройку 1 укладывать поверх битумной черепицы. Выкройки 2, 3, 4 укладывать под битумную черепицу. В этом случае битумная черепица не доводится 80 мм до дымохода и подрезается. Затем отрезается верхний уголок со стороны обреза для отбоя воды и промазывается мастикой Döcke PIE для гибкой черепицы. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

Рис. 27. Примыкание кровли к трубе дымохода.

В случае, если ширина дымохода превышает 500 мм, необходимо устроить разжелобок для предотвращения скапливания снега и воды за дымоходом. В этом случае тыльных выкроек необходимо изготовить две, форма и размер которых будет зависеть от размеров разжелобка.

Рис. 28. Примыкание кровли к трубе дымохода шириной более 500 мм.

9.1 Устройство «пирога» примыкания кровли к стене или дымоходу.

Для обеспечения плавного перехода на вертикальную поверхность по периметру элемента необходимо смонтировать деревянную рейку 50х50 мм треугольного сечения. В местах, где угол перехода больше 120°, рейку можно не устанавливать. Рейку и прилегающую к ней поверхность промазать мастикой Döcke PIE для битумной черепицы. Поверх рейки и прилегающей поверхности, покрытой мастикой, уложить подкладочный ковёр Döcke PIE. Нахлёсты также промазать мастикой Döcke PIE для битумной черепицы. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице. В случае, если угол перехода больше 90˚, битумную черепицу Döcke PIE приклеить поверх подкладочного ковра с заходом на вертикальную поверхность выступающего элемента. В случае, если угол перехода меньше или равен 90˚, битумную черепицу Döcke PIE приклеить поверх ендового ковра, не доводя 80 мм до финишной отделки выступающего элемента. Место примыкания в свою очередь оклеить ендовым ковром Döcke PIE с заходом по вертикали не менее чем на 300 мм и горизонтали не менее чем на 200 мм. Образовавшийся «пирог» зафиксировать сверху планкой примыкания, а стыки промазать полиуретановым герметиком.

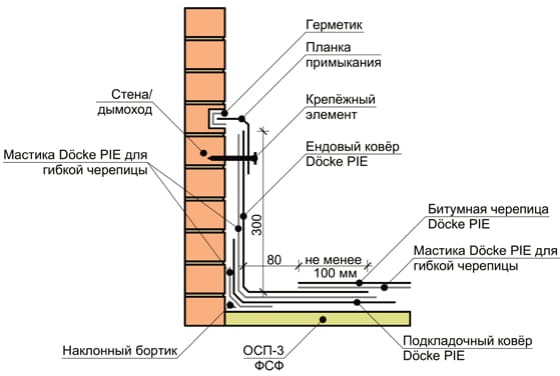

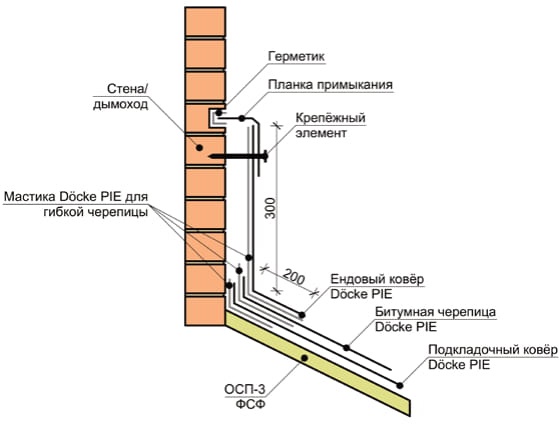

Рис. 29. Примыкание ската крыши к выступающим над ней конструкциям под углом более 90°.

Рис. 30. Примыкание ската крыши к выступающим над ней конструкциям под углом не более 90° включительно.

10. Устройство рёбер скатов и коньков.

При устройстве рёбер скатов и коньков необходимо использовать коньково-карнизную черепицу Döcke PIE.

10.1 Основные требования по укладке коньково-карнизной черепицы Döcke PIE на рёбра скатов и коньки:

10.1.1 Перед укладкой гонта коньково-карнизной черепицы Döcke PIE на крышу снимите плёнку №1. Плёнку №2 снимать не требуется (Рис.14).

10.1.2 Рёбра скатов и коньки необходимо закрывать отдельными квадратами коньково-карнизной черепицы, получаемыми путём её деления на три части по местам перфорации.

10.1.3 Укладку на коньке необходимо производить навстречу преобладающему ветру.

10.1.4 При укладке квадратов коньково-карнизной черепицы на рёбра скатов монтаж вести снизу-вверх.

10.1.5 Квадраты монтировать с нахлёстом в 50% один на другой.

10.1.6 Крепёж коньково-карнизной черепицы Döcke PIE – тип 1 (таблица №1). Каждый (кроме последнего) квадрат коньково-карнизной черепицы необходимо фиксировать четырьмя гвоздями (по два с каждой стороны) таким образом, чтобы шляпки гвоздей закрывались краем последующего квадрата. Последний квадрат зафиксировать мастикой Döcke PIE для битумной черепицы. Мастику необходимо наносить шпателем, толщиной слоя не более 0,5 мм. Больший расход мастики приводит к её вытеканию и появлению вздутий на черепице.

10.1.7 При монтаже черепицы на коньковый аэратор следуйте инструкции изготовителя аэратора.

Рис. 31. Устройство рёбер скатов и коньков.

10.1.8 Для серий EUROPA и EURASIA допустимо использовать коньково-карнизную черепицу других серий (цвет может отличаться), а также изготавливать коньковую черепицу из рядовой путём деления гонта на лепестки и закрытии при их помощи рёбер скатов и коньков (рис. 31). При использовании лепестков рядовой черепицы для закрытия рёбер скатов и коньков в холодное время года (при температуре ниже +10°С) необходимо производить изгиб полученного лепестка, предварительно прогревая строительным феном. В случае, если на крыше предусмотрено использование готового конькового аэратора, применение лепестков рядовой черепицы в качестве коньковой не допустимо, т.к. полки аэратора не будут полностью закрыты.

Рис. 32. Устройство рёбер скатов и коньков при помощи рядовой черепицы.

11. Правила эксплуатации.

11.1 Проверяйте состояние кровли 2 раза в год (весной и осенью).

11.2 Для личной безопасности и безопасности кровельного покрытия при перемещении на кровле необходимо использовать кровельные лестницы, переходные мостики и другие элементы безопасности.

11.3 Мелкий мусор, листья и ветки удаляйте с помощью мягкой щётки. Посторонние предметы с острыми краями удаляйте с кровли вручную.

11.4 В случае угрозы падения снега с крыши или его чрезмерного скопления, которое может повлиять на прочность конструкции, снег необходимо удалять. При этом необходимо оставлять слой снега толщиной 10 см для защиты кровельного покрытия от снегоуборочного инструмента.

11.5 Не используйте металлические и острые инструменты для удаления мусора и снега.

Источник

Adblock
detector

Уклон крыши
От 12° до 45°	от 45° до 90°

Что такое аэратор: общая информация об устройстве

Аэратор для мягкой кровли – это особое приспособление, которое монтируется под кровельный материал на крышу. Основная задача устройства – выводить излишки влаги с подкровельного пространства. Установка аэраторов предупреждает разрушение кровельного покрытия под воздействием осадков и влаги, которая образуется в пространстве под крышей.

Аэратор нужен для того, чтобы выводить лишнюю влагу с подкровельного пространства

С помощью аэратора выполняется наполнение кровли свежим воздухом. Это позволяет вывести из вентиляционной подушки затхлый воздух, пыль, конденсат, влагу и газы, которые образуются в результате перепадов температур, микротрещин в гидроизоляционном слое. Если не использовать вентиляционное устройство, то со временем крыша просядет, а кровля начнет разрушаться изнутри.

Полезный совет! Специалисты рекомендуют устанавливать дефлектор не только для конструкций со скатом, но и использовать аэраторы для плоской кровли из черепицы или профильного настила.

Монтаж аэраторов в советах от профессионалов

• При установке аэраторов учитывается размер и форма кровли, состояние пароизоляции, а также степень влажности воздуха.
• Установку аэраторов для плоской кровли, имеющей несложную конфигурацию рекомендуется проводить из расчета: по 1 грибку/100 кв. м кровельной поверхности. Однако, отстоять друг от друга они должны не более, чем на 12 м.
• Если в конструкции кровли имеются ендовы либо четко выраженный конек, искусственные вентканалы располагают на участках водораздела.
• Расчет систем вентилируемых установок для зданий, имеющих высокий уровень влажности лучше поручить строительным проектным компаниям.
• Профессионалы рекомендуют комплектовать аэрирующие системы у одного и того же поставщика. Таким образом можно уменьшить риск возникновения проблем, когда заменяются бракованные детали.

Монтаж конькового вентилятора

Установка подобных аэрационных приборов выполняется совсем несложно. Монтаж устройства выполняют, используя всю длину конька скатной кровли. Для установки проветриваемого конька существует два метода.

Технология монтажа первым способом:

1)   Вдоль целого основания вырезается аэрационный паз. Это может быть единственное вентиляционное отверстие (по верхнему коньку) или два (по две стороны от него). В общей сложности аэрационный зазор должен быть около 3-8 см (зависит от инструкций производителя прибора). Длина паза не должна доходить до краёв конька с двух сторон на 30 см.

2)   По краям, где паз не прорезали, укладывается коньковая черепица

3)   Устанавливается аэрационный прибор. Все секции фиксируются специальными кровельными гвоздями или шурупами при наличии заводских отверстий.

4)   Сверху вентиляционное приспособление покрывают коньковой черепицей нахлёстом шире на 6-7 см. Торцы обрабатываются силиконовым герметиком. Для крепления черепицы к вентилятору используют специальные кровельные гвозди.

5)   Крайне важно не допускать, чтобы по краям аэратора не образовались впадины. В тех местах может скапливаться жидкость, которая обязательно постепенно просочится под крышу.

По второму способу деревянные бруски фиксируются в верхнем участке соприкосновения скатов. Это будет в виде обрешётки для планки конька. На бруски сверху закрепляется фанерная полоса, получится форма в виде треугольника. Зазоры аэрации предусмотрены между брусками, а на всё приспособление укладывают гонты.

Советы специалистов

1. Для максимального эффекта циркуляции воздушных масс, следует воспользоваться гидро и паробарьерами, находящимися под обрешёткой. С помощью этих специальных сеток осуществляется беспрепятственное прохождение воздуха, но влага с паром задерживаются.

2. На односкатную кровлю много вентиляционных отверстий не нужно. Их равное число лучше разместить на нижнем и вернем участке. По желанию можно добавить вентилятор для принудительной вытяжки.

3. Если система аэрации устанавливается на участках повышенной влажности, то и у прибора должна быть мощность двигателя повыше. Устройства аэрации монтируются одновременно с возведением кровли. Если крыша уже установлена, то стоимость работ будет гораздо выше.

4. Достаточно эффективна будет комбинированная аэрация кровли, включающая коньковую вентиляцию с дополнительными элементами, усиливающими воздушные потоки. В случае повреждения одного, второе будет полезно функционировать. Область под кровлей будет застрахована от влаги.

5. Следует учитывать суммарный объём осадков в течение года. В местности, где часто бывают сильные снегопады нужно обеспечить повышение уровня воздуховодов, чтобы снежный занос не закрыл вентилятор, установленный внизу.

6. Экономия средств не всегда может принести пользу. Из-за этого могут возникнуть сложности с поверхностью крыши и её отдельными частями конструкции. При оптимальном устройстве воздухооборота, кровля будет служить десятилетиями без ремонта, при этом надёжно защищая своих жильцов.

Аэрационное устройство не нуждается в особом уходе. Необходима только чистка раз в год.

Правильная планировка кровли обязательно предусматривает устройство аэраторов. Ошибка, совершённая при монтаже вентиляционного прибора, может вызвать значительные сложности с кровельным покрытием в будущем. В связи с этим, если нет понимания, как рассчитать или как расположить подкровельную вентиляцию, стоит обратиться к профессиональным специалистам в этой области.

Кровельные аэраторы: борьба с источниками повышенной влажности

Влага в утеплителе может появиться из внешней среды. Причиной этого чаще всего становятся механические повреждения или недостатки в покрытии кровли. Также влага может появиться в результате повреждения в пароизоляционном слое. Изменения климата, которые не зависят от желания человека, также способствуют увеличению влаги и промоканию утеплителя.

В том случае, когда слой теплоизоляции в крыше набирает избыточное количество влаги, решить проблему с проступанием воды через покров кровли без специальных методов осушения не получится. Выполнить замену поврежденного слоя возможно лишь при полном разборе и ремонте крыши. Этот процесс трудоемкий и материально затратный. Кроме того, не каждый домовладелец сможет выполнить такие дорогостоящие работы.

Аэратор – это самый эффективный и дешевый способ борьбы с излишками влаги

Решить проблему можно методом осушения. Но эти работы проблематично выполнить, поскольку место протекания сложно определить. Помимо этого, проводить их придется часто. Оптимальное решение – установить вентиляционные аэраторы.

Почему так необходима просушка кровельного покрытия?

Мягкая кровля широко применяется в жилищном строительстве при возведении многоэтажных домов и коттеджей. Для строительства административных, общественных, промышленных зданий практически всегда используется тот или иной вид мягкой кровли. У этого покрытия есть масса преимуществ, но не обходится и без недостатков.

Одним из таких минусов является накопление конденсата и влаги в утеплителе и стяжке. Как следствие, образуются пузыри на поверхности кровли, ухудшаются теплоизоляционные характеристики. Это приводит к увеличению теплопотерь во всем здании, размножению плесени и грибка.

Далее, происходит разрушение гидроизоляционного ковра и стяжки. При попадании влаги в подкровельное пространство, поры песчано-цементной стяжки наполняются водой. При отрицательных температурах она замерзает и увеличивается в объеме, что и приводит к постепенному разрушению кровельного материала и появлению разрывов в утеплителе.

Чтобы избежать этих негативных последствий и устранить один из недостатков мягкой кровли, применяется метод аэрации – просушка слоев кровельного покрытия в процессе эксплуатации здания.

Нюансы выбора

Для каждого типа кровельного покрытия подходят разные материалы вентустройств.

Производители предлагают большой выбор аэраторов как по материалу изготовления, так и по эксплуатационным характеристикам

Для мягкого покрытия

Для мягкого покрытия идеально подойдёт устройство из полипропилена. Это ударопрочный материал, который прекрасно выдерживает все атмосферные явления.

Выделим несколько преимуществ устройств для мягкого покрытия:

• изделия эффективно выводят пар;
• минимизируют образование конденсата.

Для профнастила и металлочерепицы

Корпус аэратора должен быть изготовлен из материала, устойчивого к возникновению коррозии, к кислотным средам, температурным перепадам и воздействию прямых солнечных лучей. Идеальный вариант, который соответствует вышеперечисленным критериям – это нержавейка и высококачественный полипропилен.

Аэратор для кровли: причины установки устройства

Срок эксплуатации крыши зависит от различных факторов:

• качественной тепло- и гидроизоляции;
• правильного использования кровельных материалов;
• своевременного профилактического осмотра и ремонтных работ.

В процессе эксплуатации крыша получает механические повреждения. Сквозь нее просачивается вода и собирается в определенных местах под покрытием кровли. В теплое время года происходит подогрев крова солнечными лучами, а значит, нагревается и вода. В результате жидкость пытается выйти наружу. В связи с отсутствием такого выхода вода создает излишнее давление на покрытие крыши изнутри. Это и становится причиной вздутия крова.

Под действием солнечных лучей поверхность крыши может нагреваться до 90 °C и выше. В состав рулонных покрытий для крыши входят битумно-полимерные вещества, физические характеристики которых меняются под воздействием колебаний температуры. При нагревании покрытие образует герметическое замкнутое пространство, в котором из воды образуется пар. Именно он оказывает высокое давление на покрытие, которое может составлять до 2-2,5 тонн на один квадратный метр.

Принцип работы кровельного аэратора

Пытаясь найти выход, вода просачивается сквозь стяжку, тем самым разрушая теплоизоляционный слой и образуя течи на потолке. Найти место протечки очень сложно. Решить проблему можно, применив пластиковый аэратор. Установка прибора позволяет вывести испарения воды, не причиняя самому покрытию новых повреждений.

Монтаж аэраторов выполняют как при установке новой крыши, так и при ремонте уже существующего покрытия. Устройства уменьшают давление в подкровельном пространстве и обеспечивают выход паров воды прежде, чем они нанесут вред кровле. Кроме того, благодаря установленным аэраторам предотвращается образование конденсата.

Это позволяет продлить срок службы кровли, а также дает возможность существенно сэкономить на ремонте крыши. Помимо этого, влага ухудшает теплоизоляционные характеристики утеплительного материала. Увлажнение хотя бы на пару процентов повышает теплопроводность утеплителя на 30-40%. В результате средств на отопление потребуется намного больше. Также переувлажнение утеплителя приводит к появлению плесени.

К монтажу аэратора необходимо отнестись очень серьезно. Главное выбрать качественное и надежное коньковое или плоское устройство. Отлично зарекомендовал себя ассортимент продукции фирмы Технониколь – легкие и прочные кровельные металлические аэраторы.

Установка аэратора позволяет значительно продлить срок службы крыши

Полезный совет!Чтобы аэратор эффективно выполнял свои функции, его необходимо периодически очищать от грязи и застойной воды, скопившейся в трубах прибора. Чтобы это было возможно, в конструкции предусмотрен вентиль, который позволяет с легкостью снять верхний слой кровельного материала.

Аэраторы для мягкой кровли: принцип действия и функции приборов

Можно выполнить проветривание кровли естественным путем или же воспользоваться принудительной технологией. Естественная вентиляция заключается в открытии определенных частей кровельного покрытия. Сквозь эти отверстия должны проходить солнечные лучи и свежий воздух.

Принудительная методика вентиляции и осушения утеплителя кровли заключается в установке патрубков (аэраторов) по определенной схеме. Принцип действия данного прибора прост: основан он на создании тяги в устройстве. В трубе кровельного аэратора Технониколь образуются области низкого давления. Это возможно за счет ветровых потоков снаружи прибора и благодаря разнице давлений в окружающей среде и в подкровельном пространстве. Главная задача аэраторов заключается в следующем:

• способствовать выведению подымающегося водяного пара до того, как он начнет наносить ущерб кровельному покрытию;
• снижать давление на покрытие крыши, которое является причиной создания пузырей на плоских крышах с мягким покрытием;
• предупреждать образование конденсата.

Аэратор выводит водяной пар, уменьшает давление на покрытие крыши и препятствует образованию конденсата

Обычно аэратор – это труба диаметром от 63 до 110 мм. Накрыта конструкция сверху зонтиком, который предназначен для защиты от осадков. Чаще всего для изготовления аэраторов используется полиэтилен низкого давления.

Само по себе устройство не производит удаление влаги. Приспособление является каналом, который отлично выполняет воздухообмен. Свежий воздух, в свою очередь, выполняет осушение внутреннего пространства каркасных крыш и поддерживает оптимальное значение влажности воздуха. Это значит, что все функции аэратора сводятся к обеспечению оптимальных условий для естественного воздухообмена без внешнего вмешательства.

Особенность устройства заключается в том, что он эффективен при любой погоде в любое время года. Даже пасмурная погода не становится преградой для свободного перемещения воздуха, который находится во внутреннем пространстве покрова крыши. Аэратор – гарант того, что влажный воздух из внешней среды не попадет под крышу, одновременно он обеспечивает выход наружу накопленного влажного воздуха.

Полезный совет! Препятствием для свободной циркуляции воздуха может быть окно мансарды или установленный на крыше фонарь. Поэтому в таких местах по обе стороны от помехи разумно установить аэратор. Кровля при этом будет отлично проветриваться.

Аэратор служит каналом, благодаря которому происходит воздухообмен

Организация вентиляции на утепленном чердаке

Создание вентсистемы на утепленной мансарде подразумевает предотвращение утечки тепла в подкровельное пространство. Для этого проводится качественное утепление крыши и обеспечивается вентиляция всего подкровельного пространства наружным воздухом.

В этом случае система вентиляции состоит из таких элементов:

• отверстие для тяги;
• вентзазор над теплоизоляционным слоем для движения воздушных потоков;
• вытяжка в верхней части «кровельного пирога».

Далее рассмотрим все этапы по монтажу воздухоотводов на кровле из гибкой битумной черепицы.

Кровельный аэратор — практические рекомендации

Кровельный аэратор – это приспособление, предназначенное для вывода влаги, образовавшейся в слоях кровли. Устройство представляет собой трубу из нержавеющей стали или полипропилена диаметром от 6 до 11 см, поверх которой установлен колпак, защищающий вентилятор от попадания внутрь атмосферных осадков. Аэратор обеспечивает сушку теплоизолятора и ускоряет процесс испарений конденсата.

Их применяют в различных климатических регионах, благодаря превосходным эксплуатационным характеристикам, они выдерживают температуру в диапазоне от +90 до -50 градусов.

Кровельный вентилятор предназначен для:

1. Устранения конденсата.
2. Вентилирования прослоек кровельного покрытия.
3. Устранения влажного воздуха.
4. Предотвращения процессов разрушения слоев кровли.
5. Предотвращения протечек кровли.

Принцип работы устройства заключается в образовании в трубе тяги, возникающей за счет возникновения низкого давления, которое создается внешними потоками ветра.

Преимущества и недостатки

Установка кровельных аэраторов имеет больше положительных, нежели отрицательных сторон. Поскольку существуют несколько типов вентиляции кровли, обобщим их характеристики.

Начнем с преимуществ, перечислим их:

• простота монтажа;
• привлекательный вид, возможность скрыть аэратор (непрерывного типа) или выбрать точечный под цвет кровельного покрытия;
• долговечность;
• обеспечение надежного проветривания подкровельного пространства;
• защита от вспучивания рулонных мягких покрытий;
• эффективное отведение влагонасыщенного воздуха;
• устранение угрозы порчи конструкций и материалов кровли, от поражения грибками;
• возможность просушивания старой крыши.

К слабым сторонам аэраторов можно отнести такие свойства:

• точечные аэраторы не всегда способны обеспечить должную вентиляцию всех участков подкровельного пространства, иногда в нем присутствуют “мертвые зоны с застоявшимся влажным воздухом;
• непрерывные аэраторы необходимо монтировать в процессе устройства кровли, поскольку впоследствии сделать это без полного демонтажа не удастся.

Польза и вред

Установленный дымник не только защищает дымоходную трубу от конденсата, но и имеет основные функции:

• Является препятствием для попадания различного мусора в дымоходную трубу.
• Продлевает эксплуатационный срок трубы, поскольку осадки практически не попадают внутрь дымохода.
• Эстетичный внешний вид флюгарки позволяет создавать неповторимую внешность всему дому.
• Некоторые разновидности данного устройства имеют возможность повышения тяги в дымоходе. Для этой цели были изобретены флюгарки с дефлектором. Но и обычные конструкции могут увеличить силу тяги на 20%.

Если помещение отапливается газовым котлом, то установка различных зонтиков и колпаков запрещено. Дымоходная труба для газового оборудования оснащена насадкой в виде сопла с открытым верхом. Воспрещение объясняется тем, что в зимний период флюгарка обмерзает и на ней образуется слой льда. С временем образовавшиеся сосульки заслоняют рабочий проем, снижая силу тяги. В дальнейшем будет происходить скапливание угарного газа, что приведет к трагическим последствиям. Причиной сбора конденсата и обледенения флюгарки является то, что газовое отопление относится к котлам с высоким КПД. Твердотопливные котлы обладают меньшей продуктивностью, поэтому установленная флюгарка не подвергается образованию конденсата.

Для защиты газового оборудования применяются дымники усложненной конструкции, которые представлены в виде короба, закрывающего кирпичное основание. При этом на вентиляционных трубах устанавливаются дымники с крышей, а дымоход оборудован соплом.

Вред, который может нанести установленная флюгарка, это повреждение крыши дома. При неправильной установке порывы ветра снесут конструкцию, которая повредит не только крышу здания, но и дом.

Зачастую для увеличения вытяжки на верхней части фановой трубы устанавливают различные вытяжные устройства: флюгарка, дефлектор. Такое дополнительное приспособление на выводе канализационного стояка не только не увеличивает тягу, но и препятствует выходу газов из канализационной трубы. Флюгарка увеличивает образование конденсата, который в дальнейшем будет проникать в канализацию. В зимнее время накопившаяся влага замерзает, что приводит к снижению тяги.

Коньковый аэратор Döcke PIE и правила его монтажа на мягкой кровле

Коньковые воздуховоды Döcke PIE:

• Предназначены для горизонтально расположенных коньков скатных крыш с углом наклона от 12° и выше.
• Выпускаются метровыми отрезками, для стыковки которых производителем предусмотрены специальные торцевые пазы.

Установка конькового воздуховода является завершающим этапом обустройства мягкой кровли и выполняется одновременно с настилом коньково-карнизной черепицы, которую, кстати, не придется обрезать, т. к. изделия изначально адаптированы под ширину черепичных гонтов.

Откуда появляется влага?

Увлажнение слоев мягкой кровли происходит по двум направлениям. В первую очередь – это атмосферные осадки: дождь, снег, туман. Вода просачивается даже через мельчайшие трещины покрытия и конденсируются в подкровельном пространстве. Результат – протечка воды в помещения, разрушение кровельного ковра.

Во вторую очередь излишки влаги появляются в виде паров, проникающих через плиты перекрытия изнутри помещений. Казалось бы, незаметные глазу процессы приводят к довольно быстрому возникновению дефектов в кровельных слоях и их разрушению.

Виды и конструкции крыши

Для скатных кровель кровельный аэратор устанавливается двух видов:

1. Точечный (скатный).
2. Коньковый.

Точечные кровельные аэраторы стараются устанавливать в наиболее высоких точках, примерно на уровне 150 мм от конька. Наружный воздух более холодный, попадая в подкровельное пространство через карнизные свесы, становится теплее, стремиться подняться. В итоге получается воздушный обмен.

Для скатных крыш применяются такие конструкции:

ИзображениеНаименованиеХарактеристики

	Точечный	Устанавливает под любым углом наклона. Н=450 мм, D=110 мм. Расход – 1 шт. на 80 м2.
	Точечный	Размер — 530×465×110 мм Размер отверстия — 250×160 мм.
	Точечный	Длина 420 мм. Ширина 310 мм.
	Коньковый	Размер — 610×284×34мм. Предусмотрена защита от насекомых и атмосферных осадков.

Плоские кровли

В плоских крышах кровельный пирог устроен иначе. Поверхность плит перекрытия выравнивается с помощью цементно-песчаной стяжки. Затем укладывается утеплитель. Поверх утеплителя под кровельный ковер снова устраивается выравнивающая цементно-песчаная стяжка или стяжка из двух слоев плоских асбоцементных листов. Поверхность стяжки промазывается битумной мастикой или праймером для улучшения адгезии (сцепления) с наплавляемыми материалами. Наплавляемый кровельный ковер после монтажа прочно связывается со стяжкой. Но во время эксплуатации материалы испытывают температурные перепады наружного воздуха. Коэффициент теплового расширения у бетона, цемента, асбеста, битума различен, поэтому внутри кровельного пирога нарастает напряжение. Сцепление, связи нарушаются, образуются воздушные пузыри. Аэраторы на кровле устанавливаются под наплавляемые слои с целью снятия напряжения и удаления воздушных пузырей. Установка кровельных аэраторов на плоской крыше:

Все «за» и «против» использования аэраторов

Польза установки кровельных аэраторов очевидна:

• устройства способствуют быстрому и эффективному выведению водяного пара, причём ещё до того, как он причинит ущерб отделочным материалам и конструкции крыши;
• любая модель значительно уменьшает давление, возникающее в кровельном пироге и приводящее к образованию пузырей на покрытии;
• вентиляторы предупреждают оседание конденсата в нижней части гидро- и теплоизоляции;
• качественная циркуляция воздушных потоков будет поддерживать оптимальную влажность;
• качественные устройства работают в любых погодных условиях, даже во время осадков они помогают внутренним парам выйти наружу, вместе с тем препятствуют попаданию влаги внутрь.

Отметить какие-нибудь существенные минусы довольно трудно, самое главное, выполнить качественные расчёты и правильно установить выбранное изделие.

Ещё на стадии проектирования и строительства дома нужно рассчитать количество вентиляторов

Виды аэраторов для кровли Технониколь: особенности устройств

Аэраторы для кровли бывают разных размеров и моделей. Они используются для проветривания пространства под кровлей, удаления конденсата и выведения водяного пара. Проводить монтаж можно и во время строительства, и уже на готовую крышу. Данное приспособление необходимо для своевременного предотвращения загнивания в кровельном полотне и устранения вероятности протечек крыши.

Монтаж аэраторов Технониколь для мягких кровель выполняется равномерно по всей поверхности в самых высоких точках. Подобные устройства способны выдерживать температуру от — 50 до + 90° C. Они подходят для крыш и покрытий любого типа.

При определении количества необходимых аэраторов учитываются технические характеристики приборов и площадь крыши. Также на это значение влияет состояние кровельного покрытия и концентрация влаги внутри помещения. Аэраторы для кровли бывают двух видов:

Аэраторы для кровли Технониколь бывают двух видов – точечные и непрерывные

• точечные – обеспечивают вентиляцию отдельных участков крыши;
• непрерывные – монтируются по всей длине кровли и предназначены для общей вентиляции подкровельного пространства.

Точечные аэраторы выпускаются в двух вариантах:

1. Скатные устройства – предназначены для монтажа на наклонной плоскости крыши. Чаще всего этот вариант точечных моделей устанавливается в тех местах, где скопление водяного пара наиболее интенсивное.
2. Коньковые патрубки – монтируются на коньке кровли. Данный вариант способствует выводу влаги по всей конструкции крыши. Работают такие аэраторы на основе конвекции, используя свойство теплого пара подыматься вверх.

Для повышения эффективности проветривания нужно правильно установить и разместить скатные аэраторы. Рекомендуется, чтобы расстояние от прибора до конька было небольшим, а именно около 15 см. В случае если утепление выполнено не под конек, то в верхней части будет концентрироваться влага. Установка приспособления устранит эту проблему.

Для наклонных крыш компания Технониколь производит скатные модели

Преимущество коньковых аэраторов для мягкой кровли заключается в способности устройства не только выполнять вентиляционную функцию, но и выводить вредные испарения из кровельных материалов. Кроме того, коньковые модели практически полностью спрятаны под кровлей, а значит, заметить снаружи их сложно.

Полезный совет! Точечные скатные аэраторы лучше устанавливать на значительных по длине скатах, на плоскостях кровли, которые имеют сложную конструкцию, на хребтах.

Технология установки аэраторов на мягкой кровле

Методика монтажа аэраторов следующая:

1. В месте, где планируется установка приспособления, в стяжке прорезывается отверстие. Важно проследить, чтобы оно проходило вплоть до точки расположения утеплителя.
2. В случае если в этом месте утеплитель оказался влажным, то его нужно сразу же заменить на сухой материал с теплопроводностью, соответствующей необходимым характеристикам.
3. Для надежного крепления аэратора на нижнее основание трубы приспособления нужно нанести слой специальной мастики.
4. К стяжке приборы крепятся саморезами, которые необходимо равномерно распределить по окружности трубы устройства. Их потребуется около 6 шт.
5. Дополнительный слой гидроизоляционного материала поможет более тщательно защитить основание вентиляционной трубы.

Качество установки аэратора зависит от типа крыши, ее размеров и состояния

Необходимость в установке аэраторов определяется в зависимости от формы крыши, ее размеров, а также влажности воздуха в самом помещении и общего состояния кровли. Например, если крыша плоская, простой конфигурации со стандартными параметрами, то на каждые 100 кв. м специалисты советуют устанавливать один аэратор. Также важно следить, чтобы расстояние между конструкциями не превышало 12 м.

Полезный совет! Для объектов с повышенной влажностью (бани, сауны, прачечные, бассейны) точный расчет размещения точек для монтажа аэраторов лучше доверить инженерам проектных организаций.

Установка точечного аэратора NEXT

Компактный точечный воздуховод NEXT — единственная модель линейки, предназначенная для уже смонтированной крыши из мягкой черепицы. Этой спецификой объясняются некоторые отличия в технологии монтажа:

1. Разметка контура отверстия по шаблону.

2. Выпиливание отверстия электролобзиком строго по обозначенному контуру.

3. Закрепление специального бутилкаучукового шнура, выполняющего функцию герметизирующего уплотнителя. Для этого с тыльной стороны аэратора предусмотрена канавка, повторяющая контур основания.

4. Установка и крепление воздуховода на скат 14 кровельными саморезами 4,8×35 мм. Важно, что для фиксации данного типа аэраторов рекомендуют использовать именно саморезы с уплотнительной шайбой, так как гвозди просто не обеспечат должного уровня надежности.

5. На аэратор устанавливается защитный колпак.

На заметку! Помимо битумных кровель данная модель может использоваться и на фальцевых крышах.

Аэраторы для кровли: цены на прибор для вентиляции

Современные производители предоставляют широкий выбор различных аэраторов для кровли. Цена на самые простые модели начинается от 260 рублей, а стоимость на самое дорогое устройство доходит до 3000 рублей. Рассмотрим несколько примеров приборов, имеющих различные параметры и отличающихся стоимостью, чтобы было проще сориентироваться в разнообразии моделей.

Виды изделий и характеристики. Технология установки снегоуловителей. Цены на изделия.

450 рублей – цена кровельного аэратора, состоящего из трех частей и оснащенного специальным кольцом для прижима к покрытию кровли для лучшей изоляции. Прибор имеет следующие параметры: высота – 260 мм, вес – 330 грамм. Предназначено такое устройство для площади в 50-60 квадратных метров.

Чтобы аэратор служил долго лучше купить дорогую и качественную модель

Аналогичную модель с улучшенными эстетическими качествами, рассчитанную на использование в регионах с большим количеством снега, можно купить за 550 рублей. Одно такое устройство обслуживает 50-60 метров квадратных кровли. Параметры изделия: высота – 360 мм, вес – 320 грамм.

850 рублей – цена аэратора, состоящего из четырех частей: прижимного кольца, двух оснований-юбок и уникального колпака. Предназначен для создания дополнительной тяги в трубе. Колпак модели увеличивает эффективность применения прибора в несколько сотен раз. Габариты конструкции: вес – 1,23 кг, высота – 470 мм. Рассчитан такой аэратор на 80-100 квадратных метров крыши.

Купить аэратор для кровли, состоящий из четырех частей, который применяется в том случае, когда нужна вентиляция над утеплителем, можно за 950 рублей. Данный прибор эффективно справляется с вентиляцией 50-60 квадратных метров кровли. Высота такого прибора – 340 мм, а вес – 780 г.

Стоимость аэратора кровельного Технониколь 160х460 мм (диаметр, высота) составляет 990 рублей. Изготавливается данная модель из пропилена и блок-сополимера, который обеспечивает высокую надежность и стойкость к воздействию внешней среды. Производитель обещает, что изделие обеспечит надежную эксплуатацию на протяжении 25 лет. Специалисты рекомендуют устанавливать один коньковый аэратор Технониколь на 100-150 квадратных метров. Оптимальным считается размещение приборов в коньках кровли на расстоянии 6-8 метров, причем в наивысших точках.

Цены на кровельные аэраторы варьируются от 260 до 3000 рублей

1150 рублей придется потратить, чтобы купить кровельный аэратор из трех частей, принцип действия которого основан на разнице давления, созданного воздушными потоками. Колпак модели сконструирован таким образом, чтобы способствовать созданию дополнительной тяги. Рекомендован прибор для использования на крыше площадью 80-100 кв. метров. Модель имеет следующие параметры: вес – около 1000 г, высота – 450 мм.

Около 1300 рублей уйдет на покупку точечного аэратора КТВ Технониколь. Лучше всего использовать данную модель для кровли из гибкой черепицы. Изготовлено изделие из полипропилена низкого давления. Вентилируемая площадь подкровельного пространства составляет 5-10 м².

Полезный совет! Если желаете избежать внепланового ремонта кровли и потолков помещения, то лучше аэратор для кровли купить дорогой. На таком приборе не следует экономить.

Какой аэратор использовать для различного вида крыши

Для каждого типа кровельного покрытия применяется определенное устройство.

Для мягкого покрытия отлично подойдет устройство из ударопрочного и атмосферостойкого полипропилена. Зачастую их устанавливают на равноудаленном расстоянии друг от друга на стыках термоизоляционных плит или на наивысших точках покрытия.

1. Устраняет пар из-под слоев кровли.
2. Понижает давление в подкровельном настиле.
3. Предупреждает образование конденсата.

Для кровли из металлочерепицы корпус вентилятора изготавливают из коррозиестойких, устойчивых к кислотным средам, воздействию низких и высоких температур и воздействия ультрафиолетовых лучей материалов. Наилучшими из них является нержавеющая сталь и полипропилен. Определяющие места скопления влаги на кровле данного типа это образовавшиеся щели под покрытием кровли и места проемов от саморезов. Вентиляторы можно устанавливать в какой-либо части крыши.

Для покрытия из профилированного настила корпус дефлектора изготавливают из материалов аналогичных для крыши из металлочерепицы. Устанавливают устройства на расстоянии 50 см от конька, их задача устранение влаги и предупреждение разрушения материала крыши.

Оптимальным вариантом устройства системы вентилирования является монтаж дефлекторов на полотне покрытия.

Установка кровельных вентиляторов при укладке новой кровли проводится поэтапно:

1. Перед установкой устройства следует сделать разметку на поверхности кровли, где они будут располагаться.
2. В предполагаемом месте установки вентилятора вырезается проем в цементно-песчаном слое так, чтобы он достиг термоизоляции. Окружность отверстия должна составлять 8-12 см.
3. В образовавшееся отверстие насыпают керамзитовый гравий.
4. При выявлении в процессе вырезки отверстия влаги в теплоизоляционном слое необходимо его заменить.
5. Для обеспечения надежного закрепления дефлектора на нижнюю часть устройства следует нанести мастику или другое герметизирующее средство.
6. После затвердевания герметизирующего средства устройство дополнительно укрепляют с помощью шести самонарезающих шурупов, которые ввинчиваются по окружности «юбки» трубы.
7. Затем производят укладку верхнего пласта кровельного покрытия. Вместе с тем, дефлектор должен располагаться в месте торцового соединения полотнищ кровельного покрытия, при этом ширина нахлеста должна быть не менее 15 см.
8. Место соединения аэратора и настила следует залатать так, чтобы латка закрыла «юбку» дефлектора и зашла на покрытие кровельного материала. Материал заплатки берется тот же, что и для покрытия кровли.
9. Заключительным этапом служит герметизация всех щелей композитным полимером для предотвращения возможных протечек.

Аэраторы своими руками: инструкция по монтажу

Сделать аэратор самостоятельно вполне возможно. Для этого не нужно иметь специальных навыков, знаний и опыта. Важно только придерживаться следующих требований к созданию прибора:

Установить аэратор можно самостоятельно, не имея специального опыта и знаний

1. Основание изделия должно быть стальным. Обычная сталь не имеет достаточной прочности. Лучше всего выбрать материал с хромом или никелем.
2. Размеры зависят от потребностей кровли и климатических условий региона. Засушливые районы не требуют установки аэраторов больших размеров.
3. Для крыши из металлочерепицы можно использовать трубу из ПВХ.

После изготовления всех необходимых деталей выполняется монтаж изделия. В первую очередь в кровле проделываются отверстия, имеющие такой же диаметр, что и труба аэратора. Нижнюю часть вентиляционной трубы и угол желоба нужно смазать герметиком, маслом или специальной мастикой и надежно зафиксировать у основания саморезами.

Чтобы свести к нулю вероятность промокания покрытия кровли изнутри и наполнения труб аэратора водой или пылью, на верхнюю часть устанавливается специальная юбка, которая защитит прибор от внешних факторов. Всю конструкцию необходимо сверху обработать гидроизоляцией.

Полезный совет! При монтаже опытные мастера утепляют участок, где будет установлена труба аэратора.

Чтобы выполнить монтаж аэратора правильно, необходимо точно придерживаться инструкции

Аэратор для кровли – устройство, которое позволяет освободить подкровельное пространство от излишней влаги и пара и защитить конструкцию кровли от гниения, плесени и повреждений. Удаление испарений предотвратит появление пузырей на кровельном покрытии, убережет от повышения уровня теплопроводности утеплителя, а также от разрушения стяжки и гидроизоляции.

Потребность в установке системы для вентиляции напрямую связана со сложностью строения крыши, ее размерами, а также влажностью воздуха в помещении. При монтаже нескольких устройств для вентиляции необходимо придерживаться расстояния между ними, равного 12 м.

Устанавливать прибор можно на любой стадии строительства кровли, даже на уже готовой крыше. Стоимость аэраторов зависит от конкретной модели и находится в диапазоне 260-3000 рублей. Данное приспособление не требует особого ухода. Его достаточно чистить один раз в год. В остальном прибор считается полностью автономным.

Грамотно спланированная крыша обязательно имеет аэраторы. Ошибки, допущенные при выполнении монтажа устройства, приведут к еще большим проблемам с кровлей. Поэтому, если вы неуверены в своих силах, то лучше доверить этот процесс профессионалам, освоившим все тонкости выполнения этих работ.

1. Назначение и общая информация об изделии

Характеристики:

Длина	1000 мм
Ширина	330 мм
Высота	30 мм
Минимальный угол наклона ската при котором монтируется аэратор	12°
Вес упаковки брутто	13,6 кг
Количествово аэраторов в упаковке	12 шт
Сырьё	полипропилен
Суммарная площадь вентиляционных отверстий изделия	0,38 м2
Габариты упаковки	385х350х1050 мм
Температурный диапазон эксплуатации	от -40°С до +80°С
Сохраняет свойства ударопрочности при t до -20″C	да
Стойкость к ультрафиолетовому излучению	да



2. Правила хранения и транспортировки изделий

1. Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами.
2. Хранение осуществляется только в фирменной упаковке производителя.
3. Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
4. Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35″С до +50″С и относительной влажности воздуха 50-60%.
5. Категорически запрещается хранить изделия:

• без упаковки производителя;
• под прямыми солнечными лучами;
• вблизи отопительных приборов (на расстоянии менее 1 м).

3. Инструкция по монтажу.

1. Основные правила безопасности при проведении монтажных работ.

• Организация работ должна исключать возможность падения человека с высоты (СНиП 12-04-2002).
• Используйте специальные упоры, переходные мостики, подмости и прочие приспособления для перемещения по кровле. Несоблюдение этого правила может привести как к порче внешнего вида кровельного покрытия, так и увеличению риска падения с крыши.

1. Инструмент и крепёж, необходимый для проведения работ по монтажу аэратора и коньковой черепиц

Таблица №1 Допустимые виды крепежа для закрепления аэратора.

Область применения	Вид крепежа
Коньково-карнизная черепица	Оцинкованные ершённые гвозди	—	Диаметр шляпки от 8 мм
Оцинкованные винтовые гвозди
Коньковый аэратор Docke	Оцинкованные ершённые гвозди	Не менее 70 мм	—
Оцинкованные винтовые гвозди
Саморезы оцинкованные, анодированные или гальванизированные по дереву

1. Монтаж аэратора.

• С помощью мелованного шнура на двух скатах, образующих конёк, отметьте по одной линии параллельно коньку на каждом из скатов. Расстояние между линиями по горизонтали должно составлять 50 мм (Рис. 5).
• По размеченным линиям в сплошном основании вырежьте вдоль всей длины конька (за исключением отступов) отверстие шириной 50 мм. Отступ отверстия от края конька должен быть равен ширине фронтонного свеса плюс 150 мм (Рис. 6). Отступ отверстия от ендовы и примыкания к стенам должен составлять 300 мм.

• Установите аэратор на конёк крыши таким образом, чтобы он был заподлицо с краем фронтонного свеса (Рис. 7). Максимальный угол применения конькового аэратора без подрезки составляет 50″. В случае, если уклон кровли превышает 50″, аэратор необходимо подрезать (Рис. 8). Закрепите аэратор к конструктивным элементам крыши при помощи гвоздей или саморезов, указанных в таблице №1. Места крепления указаны на аэраторе.

• Соединять аэраторы между собой необходимо при помощи специальных защёлок, расположенных на одном торце, которые вставляются до щелчка в пазы, расположенные на противоположном торце (Рис. 9).
• Уложите и прибейте коньковую черепицу на установленные аэраторы с учётом розы ветров. Коньковую черепицу необходимо прибивать по размеченным линиям аэратора (Рис. 10). Каждый квадрат коньковой черепицы прибивается четырьмя гвоздями (по два с каждой стороны). Тип крепежа — оцинкованные ершённые или винтовые гвозди с диаметром шляпки от 8 мм (таблица 1).

4. Правила эксплуатации изделий

1. Для полноценной работы вентиляции боковые вентиляционные решётки изделия необходимо своевременно очищать от мусора и грязи при помощи щётки с мягким ворсом. Струю воды при очистке установленного аэратора использовать запрещено во избежание попадания воды во внутреннее помещение.
2. Для очистки фильтра (при наличии) необходимо сначала извлечь его. Для извлечения вставьте отвёртку в соседнее отверстие с прямоугольным и наклоните отвёртку в направлении, указанном на рис. 11, отщёлкнув боковую вентиляционную решётку. Промойте фильтр под струёй воды. Обслуживание производить при температуре не ниже +20°С.
