Копка колодца своими руками с кольцами пошаговая инструкция

Быть хозяином собственного загородного участка и не иметь своего колодца – наверное, это далеко не самый удачный вариант. Да, конечно, некоторые дачные посёлки оснащены централизованной системой водопровода, но все же лучше быть полностью независимым от «капризов» коммунальщиков. Колодец станет и источником чистой питьевой воды, и удовлетворит все бытовые надобности, и обеспечит полив приусадебного участка, но только в том случае, если он будет обустроен правильно.

Как выкопать колодец на своей территории? Самый простой способ – это, конечно, пригласить бригаду специалистов, хотя стоить это будет достаточно недешево. Конечно, если есть желание попробовать свои силы в этом непростом деле, нужно подобрать себе старательных помощников, подготовить инструмент, инвентарь и необходимые материалы и дерзать. Однако, следует предупредить сразу – рытье колодцев относится к работам повышенной сложности и опасности, и нужно очень трезво оценить свои реальные возможности.

Впрочем, если такая работа вполне разумно покажется не по плечу, то знать ее теоретические азы все равно нужно, хотя бы для того, чтобы представлять себе последовательность проведения операций и их трудоемкость – будет возможность более предметно контролировать работу нанятой бригады.

Итак, весь процесс обустройства колодца «с нуля» можно разбить на несколько основных этапов:

• выбор подходящего места;
• земляные и монтажные работы;
• гидроизоляция шахты колодца;
• установка донного фильтра;

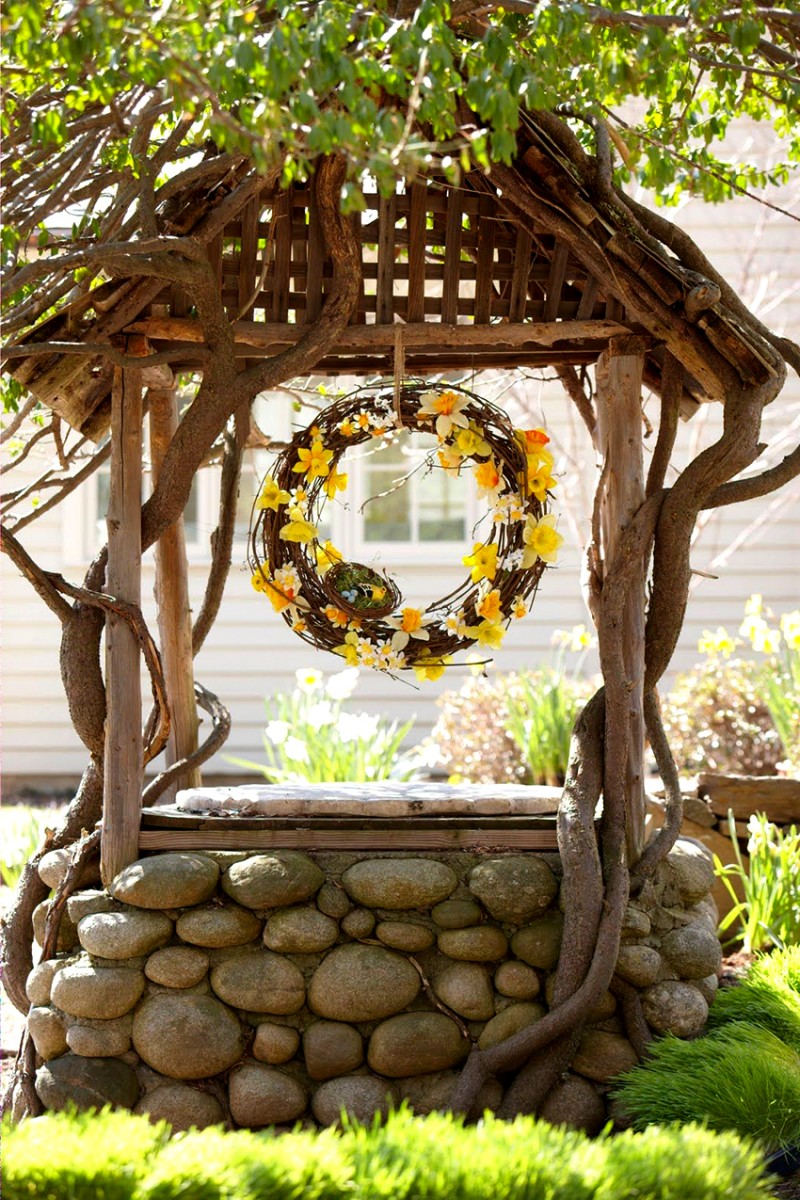

• обустройство верхней части колодца;
• если нужно — то декоративное оформление.

 Где копать колодец?

Говорят, что по большому счету, в средней полосе России колодец можно отрыть на любом месте – рано или поздно попадешь на водоносный слой. Однако, зачем копать там, где работа потребует максимальных трудозатрат с минимальной отдачей? Существуют проверенные способы отыскать наиболее благоприятное место для этого источника воды.

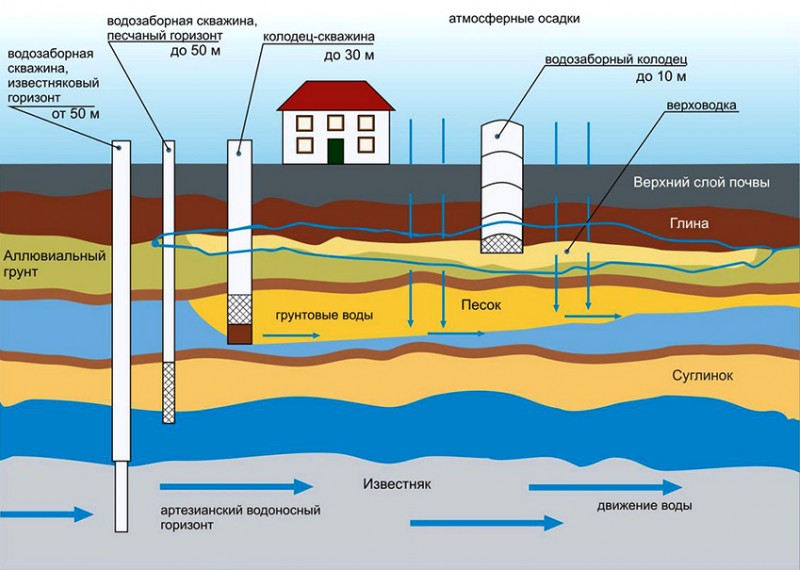

Прежде всего, необходимо представлять, что из себя представляют подземные воды:

• На небольшой глубине (до 4 метров) от поверхности почвы могут залегать поверхностные водяные слои —  их называют верховодкой. Они не имеют стабильного характера, сильно зависят от сезона и количества осадков, достаточно сильно загрязнены органикой или химикатами с полей и как источник воды не рассматриваются.
• Следующий слой – грунтовые воды, расположенные на глубинах порядка 10 метров и ниже. Этот горизонт уже отличается достаточной стабильностью, вода в нем прошла более глубокую фильтрацию, и именно на этот слой и рассчитывают при выкапывании колодцев. Вода здесь находится в безнапорном состоянии, то есть уровень должен оставаться примерно на одной отметке, с определенными сезонными колебаниями.
• Еще глубже, на глубине нескольких десятков метров, находятся межпластовые или артезианские водные горизонты. Именно на них делается «прицел» при бурении водоносных скважин.

Итак, цель поиска — отыскать место, где второй водоносный слой грунтовых вод наиболее близко расположен к поверхности почвы. Как это сделать?

Прежде всего из района поиска нужно исключить места, расположенные около выгребных или силосных ям, уборных, септиков, мусорных свалок. В идеале, до таких источников загрязнения должно быть не менее 50 метров. Кроме того, колодец не должен быть ближе 5 метров от капитальных строений.

Самый точный, конечно, это метод разведочного бурения, однако это достаточно сложная процедура, требующая немало сил или материальных средств. Можно попытаться определить место для колодца иными способами, которые широко применяются издавна.

Обычно поиск водоносных мест проводят рано утром, с 5 до 6 часов, или в вечерние и ночные часы – с 6 до 7, с 10 до 11 или с полуночи до часу ночи.

• Первое, на что стоит обратить внимание – на низины, места с повышенным количество утренней росы, те участки, где собирается или поднимается столбом более плотный туман.
• С давних пор для этих целей использовалось «лозоходство» — опытные народные мастера с большой точностью указывали место для рытья колодца, обходя участок с рогаткой из длинных ивовых веток. Она держалась в руках вертикально, и в месте максимального прилегания водного слоя «лозоходец» чувствовал притяжение общего ствола рогатки к земле.

Можно ли опробовать такой способ самому? Сомнительно, наверное, все же в этом деле должен быть соответствующий навык и опыт.

Подобный способ биолокации можно использовать и несколько иначе. Из металлической проволоки (например, сварочных электродов) делаются две одинаковые Г-образные рамки. Свободно удерживая их в кулаках обеих рук за короткое плечо, не спеша обходят участок. В местах близкого расположения воды рамки должны начать проворачиваться и перекрещиваться.

Видео: биолокация места для колодца с помощью рамок

Некоторые люди с развитым чувством к биолокации занимаются таким поиском даже на почти профессиональной основе, показывая точное расположение места для колодца.

• Многое могут подсказать деревья, кустарники, травы. Например, ивы, березы, ольха, а из трав – осока и мать-и-мачеха обязательно подскажут, что водоносный слой неглубоко. Другие деревья (сосна, к примеру) наоборот, свидетельствуют о том, что до воды не близко. Виды растений могут подсказать даже примерную глубину залегания водоносного слоя:

• Можно понаблюдать и за другим и признаками. Например, в летний день стая комаров или мошек вьется обычно над перспективными для колодца местами. Чуют близость воды и домашние животные – собаки, например, могут в жаркое время в этих местах выкопать себе небольшую ямку-логово для дневного отдыха.
• Наиболее перспективные места можно проверить еще и методом влагопоглощения. Для этого берут материал, обладающий повышенной впитываемостью влаги – например, силикагель, или же дробленый красный кирпич. Такой адсорбент тщательно просушивают в духовке и наполняют им сухой глиняный неглазурованный сосуд. Все это оборачивают в нетканый материал и взвешивают с точность буквально до грамма. Затем заполненный и завернутый сосуд зарывают на проверяемом месте на глубину порядка полуметра на сутки. (испытание проводится только в ясную погоду, в сухой земле). Можно сразу проводить проверку в нескольких точках. Через сутки взвешивают сосуды и определяют, какое количество воды было поглощено адсорбентом. Оптимальным местом для колодца станет то, где влаги собрано больше всего.

Место подбирают с учетом всех возможных критериев и по результатам нескольких тестов. Как правило, совокупность полученных данных должна указать на самую подходящую точку для дальнейшей работы.

Что потребуется для работы

Если определились с местом, нужно наметить и время выполнения дальнейших работ. Есть распространенное мнение, что оптимальным временем является зима – грунтовые воды находятся «в покое» на самой нижней точке своего залегания. Однако, с этим иногда трудно согласиться, так как зимой проводить землеройные работы, да еще в условиях повышенной влажности и постоянного поступления воды на завершающем этапе – очень сложно и достаточно опасно. К тому же, в теплой одежде в тесной шахте колодца работать будет очень непросто. Правда, при рытье глубоких колодцев (порядка 10 – 15 метров) зимой в них легче поступает воздух, а летом с этим могут быть проблемы. Но все же для колодцев средней глубины оптимальным временем для рытья видится конец лета и начало осени – до наступления периода дождей.

Из инструментов понадобятся:

— лопаты, штыковая и совковая у укороченными черенками;

— лом и кирка для проходки через плотные слои грунта;

— ведра для подъема выбранного грунта и тачка для его отвоза в сторону;

— канаты для подъема ведер, стропы для вывешивания и установки железобетонных колец;

— тренога, устанавливаемая над шахтой, с закрепленным на ней подъемным механизмом (колодезным воротом, полиспастом, лебедкой, талями и т.п.)

— отвесы и строительный уровень для тщательного контроля вертикальности проходки;

— средства защиты и страховки – каска, страховочный пояс с линем;

— для откачки поступающей воды потребуется дренажный насос;

— материалы и инструменты для проведения гидроизоляционных работ.

Большинство современных колодцев исполняется из железобетонных колец. Лучше всего приобретать такие изделия, которые имеют замковую часть «в четверть» для отцентрованного и плотного прилегания колец друг к другу. Стандартный размер кольца – 1000 мм – внутренний диаметр, 1160 – наружный, толщина стенки – 80 мм, максимальная высота – 900 мм. Весит такое изделие (КС-10—9) 600 кг. При необходимости, можно приобрести кольца того же диаметра, но меньшей высоты – 300, 500 или 600 мм.  На стенках таких колец есть отверстия для заведения стропов при вывешивании и опускании их в шахту.

Следует сразу предостеречь от приобретения некачественных, неликвидных колец, имеющих повреждения или уже бывших в эксплуатации. Такая экономия здесь не только неуместна, но может быть и опасной, так как практика обустройства колодцев знает немало случаев разрыва, перекоса, лопанья колец со всеми возможными последствиями.

Сколько потребуется колец – вопрос для каждого конкретного места индивидуальный. Стоит разузнать у соседей – какой глубины колодец у них, этот показатель не должен сильно измениться. При этом учитывают и саму конструкцию колодца – высоту самой водоносной части, ствола и оголовка.

Рытье колодца и установка колец

• Работу начинают с разметки на поверхности почвы. Для этих целей, а также для контроля соблюдения размеров будущей проходки нужно соорудить нехитрое приспособление – крестовину из двух реек, с длиной равной требуемому диаметру шахты.

Если кольцо имеет 1160 внешний диаметр, то шахту следует размечать примерно на 200 – 300 мм шире, т.е. Ø от 1350 до 1450 мм при открытом методе сооружения колодца (об этом – чуть ниже). При закрытом способе оставляют минимально необходимый зазор – так, чтобы кольцо проходило в щахту без перекоса.

• Снимают верхний слой почвы с дерном и начинают углубляться в плотные слои грунта.

Вся выбранная земля должна относиться от места работы на расстояние не менее 3 метров от ямы. Можно ее даже сразу вывозить подальше, например, в место, где планируется соорудить «альпийскую горку». Когда начнется глиняный слой, то выбранную глину лучше складировать отдельно – она пригодиться в дальнейшем для гидроизоляции колодца.

• После того, как углубились на высоту первого кольца, устанавливают треногу или иную конструкцию, на которой смонтированы подъемные механизмы, а дальнейшую работу можно спланировать по-разному:

1. Можно установить ровно первое кольцо и продолжать подкапывать под него – оно будет опускаться под своей тяжестью.

По мере просадки на первое устанавливается следующее кольцо, и они скрепляются между собой скобами– и так далее вплоть до водоносного слоя. Этот способ называется «закрытым», и более актуален на проблемных, зыбучих грунтах, с плывунами, подземными «речками» и т.п. Таким образом, землекоп всегда работает в бетонном кольце, которое опускается вместе с ним по мере выборки грунта.

Этот метод не считается оптимальным, так как имеет немало недостатков. Так, большой проблемой при проходке может стать крупный валун, попавший под стенку кольца – вытащить его будет непросто, а иногда даже невозможно. Но с другой стороны, для монтажа очередных колец не требуется сложной подъемной техники, так как он проводится всегда вверху.

2. Второй способ называется «открытым» и подразумевает выкапывание шахты на всю требуемую глубину с последующей установкой колец. Недостатки – гораздо больший объем выбираемого грунта, сложности с монтажом и скреплением колец (работа проводится на значительной глубине), всегда есть опасность осыпания или даже обрушения стенок шахты, особенно, когда начинаются неустойчивые водоносные слои или же в стенке пробивается плывун – источник «верховодки».

3. Исходя из изложенного, оптимальным, наверное, будет смешанный способ. Вначале работа идет открытым методом, но до первых признаком нестабильности стенок или появления признаков верховодки. Затем сразу опускаются на выкопанную глубину железобетонные кольца, и дальнейшая выема грунта ведется уже по закрытой технологии, с осаждением наращиваемого ствола колодца. Чаще всего на практике применяется именно такой подход.

• Работа усложняется по достижению водоносного горизонта – по правилам необходимо осадить ствол еще минимум на одно, а лучше – на два кольца. Часто приходится обеспечивать постоянную откачку поступающей воды. Перед вхождением в этот слой стыки нижних колец сразу подлежат герметизации специальными цементосодержащими составами.

• Наращивание ствола колодца ведется с таким расчетом, чтобы верхнее кольцо примерно на 500 мм выступало над уровнем земли. В дальнейшем этот оголовок может оформляться срубом или иным способом, над ним устраивается воротковый механизм для подъема ведра.

Видео: методы рытья колодцев из железобетонных колец

После полного отрывания колодца по всей глубине, необходимо откачать из него всю воду и ил, чтобы устроить донный фильтр.

Донный фильтр колодца

Без этого элемента вода в колодце не будет обладать той чистотой, которую, наверное, ожидает хозяин. Бьющие на дне колодца ключи могут поднимать муть, песок, а в случае плывуна (предельно насыщенного водой текущего песка) попросту очень быстро зарастет и обмелеет.

Выбор донного фильтра зависит от состояния дна – какой грунт его образует:

• Если дно – это плотная глина, через которую бьют родники, то, как правило, вода будет чистая, и в донном фильтре даже нет необходимости. Мало того, его установка может даже снизить дебет колодца. Легкую замутненность, если она и есть, несложно будет ликвидировать обычной бытовой системой фильтрации.
• Если дно сформировано мягкой глиной, то оно будет постоянно размываться потоками поступающей воды. Вода становится излишне замутнённой, и ее забор возможет только из верхнего слоя.  Чтобы устранить этот недостаток, потребуется прямой донный фильтр.

Для этого на дно укладываются крупные камни или щебень, с максимальным размером, вплоть до 150 — 200 мм. Затем насыпается слой среднего по размеру гравия (фракция 20—30 мм), толщиной до 150 мм. И сверху завершающим укладывается слой чистой речной гальки, также толщиной до 150 мм. Общая толщина получаемого фильтра достигает полуметра.

• Песчаное дно, через которое просачивается вода, таит другую опасность. Любое воздействие на него (например, опущенное ведро), вызывает поднятие песчаной массы, которая вместе с водой поднимается наверх. В такой колодец невозможно установить насосное оборудование – песок быстро выведет его из строя. Однако, все решается созданием обратного донного фильтра, который предотвратит поднятие песчинок со дна.

В этом случае на дно вначале засыпается промытый речной песок. Вторым слоем идет речная галька или гравий до 10 мм величиной (можно использовать шунгит). И верхний слой составит крупный гравий или галька размером от 50 мм. Толщина каждого из слоев — не менее 150 мм.

• Дно представляет собой выраженный плывун – значит, не обойтись без специального деревянного щита. Его сколачивают из осиновой или дубовой доски и вырезают ровно по размерам дна колодца. В щите высверливается большое количество отверстий диаметром 10 мм. Затем его оборачивают в геотекстиль и укладывают на дно.

Чтобы он не всплыл, прижимают крупными камнями. Сверху укладывается не менее, чем 200—300 мм слой мелкой гальки или гравия.

Какие меры безопасности обязательны при выкапывании колодца

Работа по выкапыванию колодца – очень специфична и опасна, требует особых мер предосторожности.

• Прежде всего, территория следует огородить и не допускать к месту проведения работ посторонних, а в особенности – детей.
• Нельзя складировать выбранный грунт ближе, чем 3 метра от шахты, а еще лучше – сразу увозить его на безопасное расстояние. В этом же радиусе у шахты не должно быть вообще никаких посторонних предметов или неиспользуемых инструментов.
• Все грузоподъемные механизмы – стройки, треноги, установленные на них лебёдки, вороты, тали и т.п. должны обязательно проверяться ежедневно перед началом работ. Также тщательно контролируется состояние канатов и стропов, такелажных крюков. Все грузоподъемные устройства обязательно должны иметь надежный тормоз и систему стопорения.
• Ведра (бадьи) для извлечения грунта должны быть намертво привязаны к канатам, а при работах на глубине более 6 метров – иметь и страховочный конец.
• Работа на глубине может сопровождаться скоплением в шахте газов, способных вызвать удушье землекопа. Перед его спуском в шахту обязательно проверяется качество воздуха – туда опускается горящая свеча. Если она тухнет, обязательно проводится принудительное вентилирование, а затем проверку повторяют.
• В случае нехватки кислорода в ходе работы, необходимо создать условия для принудительной вентиляции. В этих целях можно использовать компрессор, вентилятор или другой нагнетатель воздуха (иногда – даже мощный пылесос), или же установить около шахты металлическую печь, подувало которой соединить с трубой, опущенной в самый низ шахты.
• Следует обязательно голосом предупреждать землекопа об опускаемых или поднимаемых предметах. Работник в шахте должен быть в защитной каске, должна быть предусмотрена возможность его экстренной эвакуации.
• При работе методом осаждения колец верхний незакрытый край шахты не должен быть больше 1 метра. При признаках нестабильности стенок шахты работы немедленно прекращают до выяснения причини и определения возможности их устранения.

Обычно работу по качественному рытью колодцев выполняют бригады опытных профессионалов, имеющих собственное специализированное оборудование. Новичку справиться с подобной задачей практически нереально – слишком много присутствует нюансов, знакомых только мастерам, и слишком много таит работа опасностей.

Узнайте, какой погружной насос для колодца лучше подобрать, из нашей новой статьи.

Видео: Советы профессионального мастера по рытью колодцев

На этом мероприятия по строительству колодца на загородном участке далеко не закончены. Предстоит еще серьезная работа по гидроизоляции, утеплению, устройству глиняного замка, бетонной отмостки, проведению водопроводных труб, оборудованию оголовка и другие этапы. О них подробнее будет рассказано в других публикациях нашего портала.

Нужно грамотно организовать водозабор на участке. Поэтому рассмотрим, как правильно выкопать колодец на даче своими руками и силами: где именно его расположить, что за время выбрать для проведения работ, какой конструкции отдать предпочтение и так далее. Уделим внимание каждому важному моменту, чтобы вы получили подробную инструкцию к действию.

Нужно ли оформлять разрешение

Нет, и об этом однозначно говорит 19 статья Закона РФ «О недрах», актуальная с 21 февраля 1992 года. Согласно ее положениям, не только владелец земли, но даже арендатор вправе осуществлять строительство таких объектов без оформления каких-либо документов, если вода, которую он планирует добывать:

• залегает в бассейне первого горизонта;
• не используется в качестве источника централизованного снабжения;
• будет забираться для бытовых, личных или других нужд, не связанных с предпринимательством.

Как выбрать место

Важно не только знать, как вырыть колодец своими руками на даче, но и понимать, где это сделать. Чтобы определиться, надежнее всего обратиться в независимую лабораторию для заказа гидрогеологических исследований: специалисты проведут необходимые тесты и укажут конкретную точку для бурения. Естественно, это платная услуга и стоит она недешево, и если ваш бюджет ограничен, можно попробовать обойтись без нее. В таком случае нужно ориентироваться на несколько характерных примет, но понимать, что ни один из них не будет таким же точным, как экспертиза.

Обратить внимание на ближайшие земельные участки

Поинтересуйтесь, на какой глубине осуществляют забор соседи, и насколько чистая при этом жидкость. Допустим, у них скважина на 6 метров: если вы организуете все так же, как они, то, вполне вероятно, будете получать такую же воду, как они. Но не факт: следует понимать, что бассейн обычно идет равномерно, постепенно и по чуть-чуть смещаясь, но может и уйти резко вверх или вниз. Так что этот ориентир будет лишь приблизительным.

Посмотреть на растения

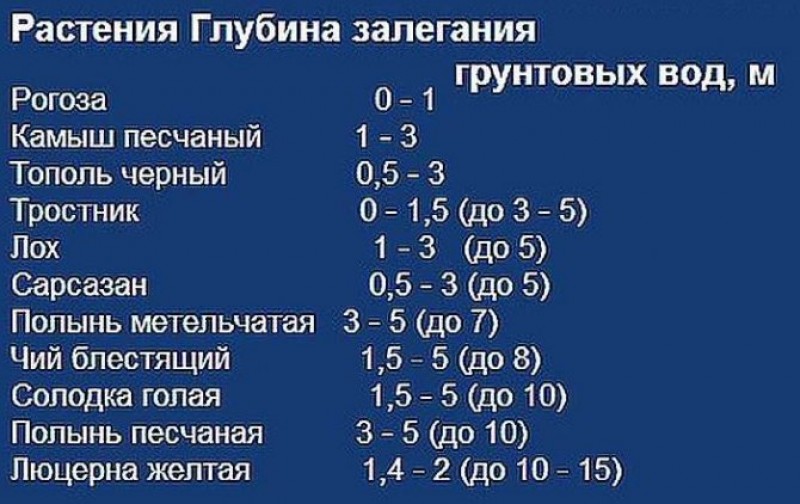

Раскроем небольшой секрет – как роют колодец с кольцами (или без них) на еще не распаханном участке: это делают, ориентируясь на местную флору. Островки разных трав и кустарников, да и деревья тоже подсказывают, насколько далеко от поверхности лежит и бежит живительная влага.

• рогоза – до 1 м;
• черный тополь – от 0,5 до 3 м;
• песчаный камыш – от 1 до 3 м;
• тростник – от 1,5 до 5 м;
• метельчатая полынь – от 3 до 7 м;
• желтая люцерна – от 1,4 до 10 или даже 15 м.

В общем случае, чем мощнее корневая система растения, тем глубже залегает вода. Тот же орешник или сосны без слов говорят о том, что придется пробурить хорошую скважину (зато и жидкость из нее будет чистой).

Понаблюдать за живностью и природой

Допустим, вы уже знаете в теории, как проходит копка колодцев вручную, технология по видео вам тоже понятна, остается только определиться с местом. Прежде чем выбирать его, присмотритесь к мошкаре: если те же надоедливые комары в безветренную погоду целой стаей кружатся над какой-то точкой, значит совсем близко от ее поверхности расположен бассейн с живительной влагой. А вот мышиные норки или кротовий ход скажут о сухости почвы на метры вниз.

Также учтите, что в жаркие дни собаки, коты, козы (и другой скот) ложатся туда, где попрохладнее, где достаточно перспективно начинать строительство. Еще одни подходящие зоны – участки, над которыми по утрам клубится туман.

Народные методы

Определить, где и как правильно рыть колодец вручную, можно с помощью издавна известных примет. Вот наиболее рабочие из них, остающиеся актуальными и сегодня:

• Наполните равным количеством соли глиняные горшки (неглазированные), оберните их натуральной тканью, вкопайте их в различных местах, но все на 50 см. Дайте им сутки полежать, а после доставайте и проверяйте – самые тяжелые набрали больше влаги, а значит оказались расположены ближе всего к водоносному слою.
• Возьмите стеклянные банки одинакового объема, переверните и углубите в грунт и оставьте на день. Потом проверьте – на тех, что лежали недалеко от кармана с жидкостью, конденсат выступит обильнее.
• Сделайте рамки из ивовой лозы (расщепите прутик надвое, загните концы под углом 150 градусов или больше и высушите), а затем медленно обойдите весь участок. В подходящих для бурения местах среднюю часть вашего импровизированного указателя должно повести вниз.

Глубина шахты

Теоретическая подготовка к копанию колодца своими руками продолжается определением того, сколько бурить. Обычно все подходящие слои и горизонты расположены на 5-30 м. И от того, в какой из них вы попадете, ваше строение можно будет отнести к одному из трех типов:

1. Несовершенный.
2. Полный.
3. С зумпфом.

В первом случае жидкость будет притекать и через дно со стенками, во втором – только с боковин, последний же вариант вообще предполагает расположение рукава в породе. Такое решение позволяет значительно увеличить запас скапливаемой влаги и поэтому справедливо считается приоритетным, но оно не всегда доступно к реализации – все зависит от характера залегания пластов.

Как копают глубокие колодцы, в какое время года

Оптимальная пора – это конец лета или январь. Но важно, чтобы в начале зимы соблюдалось одно условие: приниматься за работу можно только в том случае, если до этого хотя бы 3 недели держались морозы.

Решение вопроса именно в такой период обладает своими преимуществами:

• на стабильно низкой отметке держится уровень грунтовых вод;
• верховодки практически нет, что тоже удобно;
• дебет минимальный и его не составляет труда просчитать.

В средней полосе России лучшие деньки – это первая половина августа: обычно стоит засушливая погода, и до сезона дождей можно реализовать проект полностью.

Техника самостоятельной копки колодца

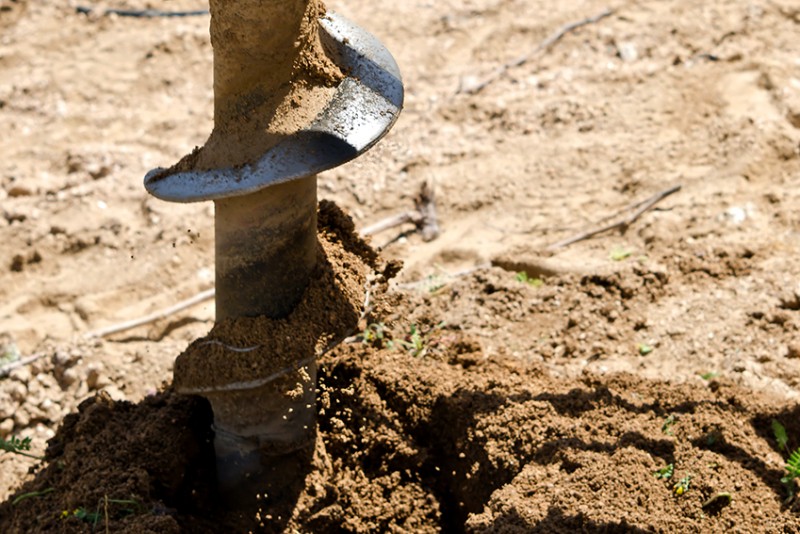

С помощью различных методов бурения можно реализовать один из четырех вариантов строения рукава. Рассмотрим каждый.

Открытый

Создаете шахту – яму подходящей глубины, с диаметром сантиметров на 20-25 больше двойного радиуса железобетонных колец. После опускаете в нее ЖБИ и надежно соединяете их друг с другом, тщательно заделывая стыки. Свободное пространство между грунтом и их стенками засыпаете землей.

Подразумевается, что на первом этапе вы будете привлекать спецтехнику, поэтому данный способ не самый бюджетный в реализации, зато у него есть два важных плюса:

• максимально прост в обустройстве;
• источник не составит труда закрыть при обнаружении плывуна.

Закрытый

По данной технологии тоже можно сделать правильный колодец на даче, нужно только вырыть яму метра в 2, как раз, чтобы хватило поставить одно кольцо, а после приняться ее углублять. По мере этого изделие будет аккуратно погружаться все ниже, и поэтому в какой-то момент вы сможете поставить на него второе, а после и третье, хорошенько герметизируя линии их соединения, главное, чтобы последнее возвышалось над поверхностью.

Да, такой метод зачастую оказывается сложным для неопытных строителей, но зато он наиболее доступный по стоимости. Также в числе его преимуществ:

• полностью исключенная вероятность обвала грунта;
• задачу не составляет труда решить без привлечения дорогостоящей спецтехники.

Шахтный

Еще один вариант того, как правильно выкопать колодец из бетонных колец своими руками. В данном случае ЖБИ выполняют роль опоры, укрепляющей ствол и защищающей его же от осыпания земли. Раньше для этих целей использовались бревна, но на смену им пришли более прочные материалы. Такое исполнение позволяет предотвратить попадание стоков, грязи и посторонних предметов в источник.

Правда, стоит приготовиться к трудоемкому строительству, зато, когда вы уже завершите его, то сможете в полной мере ощутить следующие практические достоинства:

• эксплуатационный ресурс достигает полувека;
• не проблема качать жидкость под напором, используя помпы;
• очистка оказывается сравнительно легкой.

Трубчатый

Инновационный метод, по которому пластиковую трубу с бетонным наконечником следует вбить в грунт и зафиксировать. Также необходимо организовать отводную канаву, проложить утеплитель, засыпать зазоры землей, поставить короб, металлический колпак, шатровую крышу.

Да, это наиболее дорогой вариант, зато и преимущества у него очевидны и очень серьезны:

• можно организовать забор в непосредственной близости к дому;
• жидкость максимально чистая, причем всегда;
• дебет стабильно достаточный, что удобно.

Тип и строение

Сегодня практически не задумываются о том, как выкопать колодец своими руками без колец, потому что львиная доля конструкций – шахтные и трубчатые, а они возводятся с укладкой ЖБИ. Первые пока более распространены, потому что проще в реализации, но вторые (пусть и требуют использования бурильной техники) стремительно набирают популярность из-за того, что передовые.

Вид шахты

У нее круглое или, реже, квадратное сечение, и она состоит из следующих частей:

• оголовок (расположен выше уровня грунта);
• ствол (выбранной длины);
• водоприемник (подземная, нижняя часть).

Теоретически материал для строительства может быть любым, но если раньше использовалась древесина, то вслед за ней пришел кирпич, а после наступила очередь ЖБИ. Последние прочны и помогают защитить всю конструкцию от обвалов даже на глубине в 25-30 м. Единственный их минус – сравнительно малая герметичность стыков, но, если их качественно заделывать, проблем удастся избежать. Поэтому на практике сегодня и задумываются главным образом о том, как выкопать колодец на даче своими руками с бетонными кольцами.

Как найти водоносный горизонт

Обычно жидкость залегает между двумя слоями – глины или известняка. Это довольно прочные породы, в отличие от песка, появление которого и является характерным признаком того, что скоро вы доберетесь до влаги. Однако ее запасов может быть недостаточно для удовлетворения ваших нужд: если ее окажется слишком мало, значит вы отыскали верховодку (а она не подходит для питьевых целей) и нужно бурить дальше.

Донный фильтр

Он необходим, чтобы очищать забираемую среду от ила, грязи, мелких фракций посторонних включений. Представляет собой трехслойную насыпь:

• в самом низу в 2 ряда укладываются крупные и плоские булыжники;
• сверху – камни поменьше, слоем толщиной в 10-15 см;
• на них – галька или щебень.

Если дно вязкое, перед этой конструкцией должен быть пол, доски которого смогут без проблем пропускать жидкость (не прогнивая со временем).

Способы

Рассмотрим, как правильно вырыть колодец для воды с бетонными кольцами; методов здесь всего два – закрытый и открытый. Общий алгоритм их реализации мы уже приводили, теперь уделим внимание нюансам.

Поочередная установка ЖБИ

Напоминаем порядок действий: укладываете первую из них на подходящее место и начинаете вынимать землю под бортиками снаружи и изнутри, следя, чтобы конструкция опускалась без перекосов, строго вниз. Вертикальность стенок можно контролировать при помощи отвеса. Когда строительный элемент сровняется с поверхностью, накатываете вторую ЖБИ, и повторяете последовательность действий, орудуя лопатой. Затем третью, извлекая грунт лебедкой.

Так нужно продолжать до тех пор, пока не дойдете до горизонта, а затем формировать дно, выполнять гидроизоляцию, обустраивать оголовок.

Посмотрите, как осуществляется копка колодца своими руками поэтапно, на видео это хорошо объясняется.

Мы же перечислим плюсы технологии:

• можно проследить, насколько плотно ложатся все «этажи»;
• допустимо использовать резиновые прокладки – для герметичности;
• при наличии такой опоры стенки не будут осыпаться.

Минусом небезосновательно считается работа в стесненных условиях (места внутри кольца человеку не хватает), из-за которой углубиться можно на 7-8 м.

Установка ЖБИ после достижения водоносного слоя

Напоминаем, здесь яма создается сразу вся, до дна, но при условии, что не наблюдается осыпания грунта. Но при первых же признаках обвала необходимо укладывать кольцо и возвращаться к изначальному методу. Если же все в порядке, то вставлять их в шахту потребуется только в конце, с помощью манипулятора или крана.

Земля сначала выбрасывается лопатами, потом поднимается в ведрах треногой и на лебедке, затем ее нужно использовать, чтобы засыпать и утрамбовать зазоры между стенками. Вертикальность тоже контролируется при помощи отвеса.

Плюсы в том, что шахта шире, а значит проще достичь большей глубины, и герметизацию можно делать снаружи. Но проверять качество изоляции при строительстве невозможно и легко пропустить момент осыпания, а это минусы.

Посмотрите, как в этом случае реализуется технология копки (рытья) колодца из бетонных колец вручную, видео очень познавательное.

Преимущества ручного труда

Он выигрывает у машинного в следующих моментах:

• Если вы следите за процессом, то сможете остановиться сразу же при смене грунта, бур же строго выполняет программу.
• Если стенки не держат, вы можете положить ЖБИ, залезть внутрь и продолжить работу, тогда как жидкая масса, извлеченная аппаратом, будет падать обратно.
• Попадающиеся камни не составляет труда раздробить отбойником или перфоратором и извлечь, установка же сама этого не сделает.

Но есть случаи, когда применение спецтехники просто необходимо, например, для поднятия и монтажа тяжелых ЖБИ.

Инструменты

С чего начать копать колодец самостоятельно? С подготовки инвентаря – для выполнения работ понадобятся:

• лопаты – штыковой вы будете рыть, а совковой – выбрасывать землю;
• ведра и тачка – для поднятия и удаления породы;
• кирка и лом – для разрушения плотных элементов (например, булыжников);
• тренога с лебедкой или ворот – для выемки грунта;
• канаты и стропы – для удержания массивных ЖБИ в подвешенном состоянии;
• отвесы и ватерпас – для контроля вертикальности;
• дренажная помпа – для откачки проникающей в ствол жидкости;
• каска и ремень с тросом – для страховки.

И вот здесь нужно поговорить про заботу о своем здоровье.

Техника безопасности

Думая о том, как быстрее выкопать глубокий колодец самостоятельно, следует соблюдать такие меры предосторожности:

• спускаться в шахту только в защитном головном уборе;
• работать не в одиночку, а с напарником;
• периодически меняться внизу, чтобы не проводить слишком много времени под землей, где влажно и холодно;
• сразу же доставать человека на поверхность, как только заметили, что ему плохо (он может удариться или отравиться газами и потерять сознание или ориентацию в пространстве);
• периодически проверять целостность канатов и прочность привязки ведер.

Полезные советы

Даже если вы посмотрите десяток роликов о том, как копать колодец из бетонных колец, в видео могут так и не упомянуть те важные моменты, которые нужно учитывать. Не беда, об этих нюансах мы расскажем прямо сейчас:

• Сначала изучите геологию участка и прилежащей территории – это поможет точнее выбрать место.
• Зимой начинайте работать только после двух-трехнедельных морозов, если их так и не будет, отложите вопрос до конца лета.
• При открытом способе делайте яму на 1 ЖБИ больше, чем это необходимо на бумаге.
• Тщательно углубляйте нижний уровень протекания.
• Используйте металлические скобы для соединения ЖБИ – так вы усилите общую конструкцию.
• Укладывайте деревянный щит на дне (лучше всего из осины) и о трехслойном фильтре тоже не забудьте.

Распространенные ошибки

• Взято слишком мало колец.
• Строительство осуществляется на старом источнике.
• Швы оставляют необработанными, и через них просачивается влага.
• Яму не прикрывают, и в нее попадает мусор.
• Ствол обкапывают снаружи при углублении.

Как сделать шахту из бетонных колец

Если вы поищете ролики из серии «копаем колодец на даче своими руками», в видео наверняка будет информация об обустройстве. Сам способ укладки ЖБИ мы вам уже подробно описали как открытый, так и закрытый, теперь скажем несколько слов о вводе в эксплуатацию.

Необходимо защитить стенки конструкции снаружи – от верховодки – а также герметизировать стыки внутри – чтобы исключить образование трещин и разрушение в наиболее опасных местах. После чего нужно установить сруб, металлический колпак и шатровую крышу – чтобы защитить источник от попадания осадков и мусора. Ну и организовать отмостку – для удобного подхода.

Чем заделать швы: гидроизоляция

Два верхних ЖБИ нужно с внешней стороны обмазать материалом, исключающим проникновение влаги извне. Хорошо подойдет полиэтиленовая битумная мастика. Если же способ построения закрытый, ствол нужно сначала обкопать, а затем засыпать промежуток галькой или песком.

Изнутри места стыков обрабатываются жидким стеклом или цементным раствором – после высыхания поверхность станет более ровной. Останется лишь обмести стенки и промыть их, а после откачать влагу помпой.

Полезные ролики

Заключение

Теперь вы знаете, как правильно и быстро копать колодец с бетонными кольцами под воду вручную. И наверняка понимаете, что при реализации любого метода важно придерживаться рекомендованной технологии и правил безопасности. Желаем вам удачной работы, и помните, что все необходимое оборудование для забора – насосы, фильтры и так далее – вы сможете выгодно купить в нашей компании «Вода Отечества».

В районах, где отсутствует централизованное водоснабжение, приходится строить колодцы или скважины. Тип источника зависит от гидрогеологических условий местности, потребностей и личных предпочтений владельца.

Копка колодцев – трудоемкий и дорогостоящий процесс, но его можно удешевить, сделав все своими руками. Поэтому предлагаем вам разобраться, как сделать колодец своими руками и что для этого потребуется.

На какой горизонт копать колодец?

Водоносные горизонты могут залегать на нескольких уровнях. Самый верхний обычно расположен близко к поверхности земли. Этот слой называют верховодкой. Она может быть загрязнена химическими веществами, использующимися для сельского хозяйства, фекальными бактериями из сточных вод и т.п.

Верховодка не подходит для питания колодца, разве что воду планируется использовать исключительно с техническими целями или для полива огородных растений. Следует также учитывать, что во время сезонных изменений количество воды может существенно уменьшаться или увеличиваться.

Колодцы копают на горизонт грунтовых вод. Этот водоносный пласт лежит ниже верховодки. Воды в нем часто безнапорные, поэтому их уровень в колодце такой же, как в водоносном слое. При строительстве гидротехнических сооружений грунтовые воды отсекают от пластов верховодки, чтобы защитить от загрязнений.

Эстетично оформленный колодец не только обеспечит участок водой, но и украсит придомовую территорию

Ниже грунтовых вод залегают артезианские. На этот горизонт не копают колодцы, да и строительство скважин обходится очень дорого. К тому же приходится оформлять разрешение на использование водных ресурсов.

Артезианские воды – напорные, поэтому уровень воды в скважине расположен выше, чем в горизонте, возможно даже фонтанирование.

Разные зоны одного водоносного пласта могут различаться. Они имеют разный химический состав, температуру, отличаются по степени чистоты. Поэтому обязательно нужно сдавать воду на анализ, даже если неподалеку есть колодцы, выкопанные на тот же горизонт, и вода в них хорошая

Поиск места под источник воды

При строительстве колодца важно правильно определить глубину залегания горизонта чистой питьевой воды, рассчитать и закупить нужное количество бетонных колец, оборудование для обустройства самого гидротехнического сооружения и водораспределительной системы. Немаловажно также правильно выбрать место и время рытья колодца.

Выбор правильного места под колодец зависит от нескольких факторов:

• Данные геологоразведки. Существует множество способов поиска воды на участке, но ничего более надежного, чем геологические исследования местности, пока не придумано.
• Сведения о близлежащих источниках. Не лишним будет поинтересоваться у ближайших соседей, на какую глубину построены колодцы у них, какого качества вода.
• Пригодность воды для питья. Обязательно нужно сдать пробу воды на химический и микробиологический анализ в ближайшую санстанцию. Специалисты определят концентрацию химических веществ и наличие болезнетворных бактерий.
• Тип грунта. От этого зависит сложность рытья колодцев, необходимость использования специального оборудования и т.п. В конечном итоге все это сказывается на стоимости готового колодца. Тяжелее всего строить колодец на каменистых грунтах.
• Рельеф местности. Наибольшие трудности возникают при строительстве колодца на склоне холма. Идеальный вариант – ровный участок.
• Расстояние от источников загрязнения. Колодцы копают на значительном удалении от выгребных ям, септиков, компостных куч, хлевов. Нежелательно располагать их в низине, куда стекает дождевая, талая вода, а также вода с примесями сельскохозяйственных удобрений.
• Степень удаленности от дома. Чем ближе источник воды к дому, тем удобнее.

При этом выработку следует размещать так, чтобы она не мешал проезду, не перекрывал доступ к хозяйственным постройкам, подсобным помещениям.

Оптимальные расстояния указаны ниже на схеме.

При строительстве водоснабжения и канализации следует ориентироваться на СНиП 2.04.03-85. Это необходимо, чтобы предотвратить загрязнение источников питьевой воды, подмывание фундаментов построек, нарушение работоспособности систем

Особенности колодцев разных конструкций

Различают два типа конструкций – шахтную и трубчатую. Первый вариант распространен гораздо шире, т.к. строительство такого колодца обычно обходится дешевле, а пользоваться им удобнее. Шахтное сооружение универсально, а поднимать воду можно ведрами, ручными и электрическими насосами.

Еще одно преимущество шахтной конструкции перед трубчатой заключается в удобстве строительства. Как выкопать шахтный колодец своими руками, можно выяснить, ознакомившись со специализированной литературой и статьями.

При желании каждый может воспользоваться их советами, самостоятельно выкопать и обустроить качественный источник воды.

Колонка, или трубчатый колодец, – это неглубокая скважина, стенки которой обсажены трубой, а воду поднимают с помощью ручного или электрического насоса

Трубчатый колодец строят в том случае, если водоносный пласт расположен неглубоко, а владелец может применить бурильную технику. Преимущество трубчатой конструкции – в более быстром строительстве. Из-за малого диаметра трубчатые сооружения меньше загрязняются. Их можно строить рядом с жилыми и хозяйственными постройками.

Оба вида колодцев имеют собственные достоинства и недостатки. При выборе подходящей конструкции следует учитывать все нюансы. Поскольку шахтный колодец проще построить без применения спецтехники, в дальнейшем будем рассматривать вопросы рытья именно такого источника.

Лучшее время для начала строительства

Когда лучше копать колодец? Если начинать работы весной, после паводков, то можно ошибиться с глубиной шахты. Грунтовые воды поднимаются, и пока их уровень не снизится, копать нежелательно. В противном случае может возникнуть необходимость в углублении конструкции, т.к. летом и зимой воды не будет хватать.

Сезон осенних дождей тоже не самое благоприятное время для строительства колодца. Зато в летнюю жару или зимой вполне можно начинать работы. В эти периоды вода уходит. Если удастся построить работоспособный колодец, он гарантированно сохранит продуктивность в другие сезоны.

Зимнее строительство осложняется из-за промерзания грунта, но летом или ранней осенью ничто не мешает начинать земляные работы. Впрочем, есть одно исключение. Если колодец строится на плывуне, его лучше копать зимой.

Первые заморозки не преграда для строительства колодца. Можно начать работы, даже если выпал первый снег. Главное, чтобы грунт не сильно промерз

Два основных способа рытья шахты

Перед тем как выкопать колодец дома или на даче, следует определиться с типом грунта и выбрать подходящий способ строительства шахты. Есть всего два метода – открытый и закрытый. Они существенно различаются, каждый из них имеет собственные особенности.

Технология открытого рытья колодца применима на глинистых и суглинистых почвах. Для песчаных и супесчаных грунтов больше подойдет закрытый способ

Способ #1 – техника открытого рытья

Открытый способ копки колодца удобен и прост. Суть его заключается в том, что сначала необходимо вырыть шахту на нужную глубину, а потом установить бетонные кольца. Этот метод подходит для участков с плотным грунтом, не склонным к осыпанию.

Шахту копают до водоносного горизонта. Если нужно, стенки укрепляют по мере заглубления в грунт. Диаметр ямы должен быть немного больше, чем расчетные размеры готовой конструкции. Когда шахта вырыта, обустраивают ее стенки, дно, а оставшийся зазор засыпают слоем песка или щебня.

Чтобы стыки между кольцами были герметичными, их устанавливают на цементный раствор. Удачный вариант – использование замковых колец, в конструкции которых сразу предусмотрена возможность соединения. Колодец из них будет более крепким и надежным

Способ #2 – особенности закрытого метода

Если грунт на участке песчаный, то открытый способ копки не подходит, т.к. риск осыпания стенок шахты слишком велик. Это затрудняет работу и может быть потенциально опасным для строителей. Тогда используют способ рытья колодца «в кольцо». Сама технология сложнее открытого метода, зато безопаснее.

Выбрав место для колодца, следует вырыть неглубокую яму для первого кольца. Углубление может быть от 20 см до 2 м. Диаметр должен соответствовать размерам колец. Установив первое кольцо, начинают выбирать грунт изнутри конструкции. Тяжелое бетонное кольцо будет опускаться под собственным весом.

Постепенно первое кольцо опустится настолько, что можно будет установить второе. Его ставят точно на предыдущее, скрепляя металлическими скобами и раствором. Важно избежать перекосов, иначе в будущем это приведет к утрате герметичности швов и стыков. Так постепенно устанавливают все кольца.

Когда стенки шахты готовы, остается гидроизолировать их, обустроить дно и верхнюю часть. Эти этапы одинаковы независимо от того, какой способ копки был выбран.

К недостаткам технологии копки «в кольцо» стоит отнести и тесное пространство, в котором приходится работать. Человеку может быть крайне неудобно, а если шахта очень глубокая, то не исключен еще и психологический дискомфорт

При выборе способа рытья нужно учитывать, что во время земляных работ возникает множество нюансов. Иногда нужно достать большой валун, который мешает заглубиться в грунт, или можно наткнуться на плывун. Гораздо проще справиться с этими проблемами, если выбрана техника открытого рытья.

Недостатком закрытого способа можно считать то, что в колодце появляется верховодка. Она содержит больше ненужных примесей, чем грунтовые воды, и способна загрязнить колодец. Избавиться от верховодки не всегда удается.

Открытый способ копки тоже не идеален. Приходится вырыть яму больше, чем сам колодец. Это предполагает большие трудозатраты.

Независимо от выбранного способа рытья колодца, лучше всего работать втроем. Тогда один работник может вынимать грунт, второй – поднимать его на поверхность. В это время третий отдыхает, а при необходимости подменяет кого-то из работающих

Строительство и обустройство шахтного колодца

Чаще всего строят шахтные колодцы из готовых бетонных колец. Это самый удобный вариант. Конструкция получается прочной, надежной и способна прослужить несколько десятков лет. Работы по строительству колодца лучше выполнять вдвоем или втроем.

Потребуются подъемные механизмы. Нужно установить треногу с лебедкой или воротом. С ее помощью поднимают наверх ведра с выкопанной землей и опускают бетонные кольца в яму. Также понадобятся прочные веревки, тросы или цепи.

В первую очередь нужно рассчитать желаемый диаметр колодца. Оптимальный вариант – 1 м. Для такой конструкции используют стандартные кольца. Лучше выбрать изделия небольшой высоты. Так будет проще их устанавливать одно на другое. В то же время придется потратить больше времени на герметизацию швов, т.к. их будет больше.

Для гидроизоляции питьевых колодцев нередко используют проникающие материалы. Очень популярны составы системы «Пенетрон»

Как сделать стенки и дно конструкции?

Для обустройства стен и дна конструкции нужно придерживаться следующей инструкции, в которой нет ничего сложного:

1. Выкопайте яму глубиной 0.5–1 м. Меньшая или большая глубина будет неудобна для работы.
2. Установите первое кольцо. Идеальный вариант – установка на режущий башмак.
3. Подкапывайте дно ямы, равномерно вынимая грунт по всей площади шахты.
4. Когда кольцо заглубится, установите следующее, скрепите.
5. Продолжайте работу, пока не достигнете водоносного слоя. Обычно на это уходит несколько дней.
6. Сигнал того, что вы достигли водоносного горизонта, — вода на дне шахты. Она грязная и мутная. Для ее очистки потребуется откачать воду и установить донный фильтр.
7. Когда шахта готова, удалите воду и грязь ведрами или насосом, углубитесь еще на 10-15 см, выровняйте дно.
8. Дно колодца следует засыпать 25-сантиметровым слоем песка. Лучше всего выбрать речной, крупнозернистый. Следующий слой – мелкий щебень. Его толщина должна быть не менее 15-20 см. Последний слой – крупный щебень. Толщина та же.

Щебень перед укладкой следует продезинфицировать слабым раствором извести. Не всегда удобно укладывать донный фильтр непосредственно на дно ямы. Бывает, что грунт слишком разжижен из-за большого количества воды. В этом случае сначала укладывают дощатый настил с зазорами, сверху на который засыпают донный фильтр.

Когда конструкция готова, воду откачивают. После этого нужно дождаться, пока она наберется, и откачать снова. Такую процедуру проделывают несколько раз, до тех пор, пока вода не очистится. Теперь можно будет взять пробу для лабораторного анализа.

Рекомендуем вам также прочесть статью о причинах мутности воды в колодце и способах ее устранения.

Кроме привычных сыпучих материалов, для обустройства донного фильтра можно использовать цеолит или шунгит. Это дорогое удовольствие, зато вода в колодце всегда будет чистой и свежей

Наружная гидроизоляция – глиняный замок

В качестве наружной защиты от воды устанавливают т.н. глиняный замок. Он необходим, чтобы отсечь верховодку, предотвратить попадание в колодец дождевой и талой воды. Глиняный замок трудно назвать безупречным сооружением. Он может способствовать деформации конструкции колодца, т.к. меняется в объеме.

Чтобы добиться хорошей наружной гидроизоляции, нередко укладывают рулонные материалы, обрабатывают поверхности жидким стеклом, а после этого делают глиняный замок. Получается двойная защита от влаги. Это ведет к удорожанию конструкции, но помогает сохранить качество воды.

Для замка выбирают глину с небольшим содержанием песка – до 15%. Ее вымораживают, оставляя на улице в течение зимы. Потом материал смешивают с известью (4 части глины и 1 часть извести), тщательно перемешивают до состояния однородной пластичной массы.

«Правильная» глина не трескается, если сделать из нее комок, не растекается, отлично держит форму. Ее укладывают в траншею, выкопанную вокруг колодца. Ширина траншеи должна составлять не менее 0.5 м, а глубина – 1 м. Стенки траншеи укрепляют опалубкой.

Глиняный замок укладывают слоями по 15-20 см. Каждый слой хорошо утрамбовывают. Когда глиняный замок готов, его накрывают геотекстилем, а сверху бетонируют или укладывают тротуарную плитку. Внешняя отделка нужна, чтобы глина не раскисала во время дождей и не превращалась в грязное месиво.

Глиняный замок – самый дешевый способ наружной защиты колодца. Зачастую материал можно получить бесплатно или за символическую сумму

Обустройство оголовка колодца

Надземная часть конструкции должна возвышаться на 0.7-1 м. Самый простой способ ее обустройства – установка дополнительного бетонного кольца. Место соединения подземной и надземной частей хорошо герметизируют.

Бетонное кольцо не слишком эстетично выглядит. Поэтому для улучшения внешнего вида оголовок нередко отделывают древесиной, камнем, строят домики, полностью или частично закрывающие надземную часть конструкции.

Обязательно следует обустроить крышку и навес над колодцем. Это нужно, чтобы защитить воду от дождей, снега, мусора, насекомых. Чем плотнее закрывается крышка, тем лучше. В противном случае вода может быстро загрязняться и загнивать, становясь опасной для здоровья человека. Также, чтобы избежать перебоев с водой в холодное время года, колодец нужно утеплить на зиму.

Навес часто делают в виде двускатной крыши из досок, вагонки, листового металла или черепицы. Здесь огромный простор для фантазии. Верхнюю часть колодца можно декорировать так, что конструкция превратится в эффектное ландшафтное украшение.

Даже если вода из колодца будет подаваться в дом насосами, желательно установить еще и механическое приспособление для ее поднятия. Это поможет обеспечить дом водой в случае длительных перебоев с электроэнергией.

Классические варианты – журавль и ворот. Конструкция первого типа будет безупречно выглядеть на участке, оформленном в «деревенском» стиле. Ворот универсален. Его можно соорудить из обычного бревна и оформить как угодно.

В качестве ворота можно использовать подходящий кусок бревна. Его устанавливают на вертикальные стойки и закрепляют

Выводы и полезное видео по теме

Все этапы строительства колодца описаны в видеоролике ниже:

Внутренняя гидроизоляция швов между кольцами – обязательная процедура. Как ее сделать, смотрите в видеоуроке:

Предлагаем вариант обустройства надземной части колодца:

Технология строительства колодца несложна, но ее реализация требует серьезных трудозатрат. Во время работы следует придерживаться правил техники безопасности. Обязательно надевайте рабочую каску, заботьтесь о вентиляции шахты, чтобы не отравиться газами, и дублируйте основные тросы страховочными. От этого может зависеть ваша жизнь!

Пытаетесь самостоятельно выкопать колодец на даче или загородном участке? А может уже неоднократно выполняли эту работу и можете дать дельный совет нашим читателям? Оставляйте, пожалуйста, свои комментарии, делитесь опытом, задавайте вопросы в расположенном ниже блоке.

Конструкция

На рисунке изображено устройство колодца с шахтой из бетонных колец.

Пример простой конструкции колодца

Пояснения к рисунку:

• А – надстройка, обеспечивающая защиту от проникновения мусора (оголовок);
• В – гидроизоляционный замок из глины;
• С – донный фильтр из гравия, как правило, трехслойный. Первый – из крупных фракций размером 15см, средний – 10см, нижний – из мелкого щебня;
• D – верховодка;
• Е – ствол шахты из ЖБИ колец;
• F – водоносный слой.

Шахта колодца бывает кирпичной, каменной или деревянной. Она может уходить на глубину до 10-15 метров, но встречаются конструкции, дно которых находится на 30 метров ниже уровня земли. Если оно вязкое, сооружается деревянный настил, и уже сверху него организуется донный фильтр.

Видео история о сооружении колодца своими руками

Максимальная глубина колодца для небольшого частного дома не должна превышать 30 м.

Во-первых, это не рентабельно с экономической точки зрения, во-вторых, в будущем это может стать значительной проблемой при проведении профилактических работ. Достаточно найти первый водоносный слой, который лежит на глубине 5-10 метров.

Кольца рекомендуется брать не самые высокие – 0.25-0.3 м, так как с большими моделями справиться ручным способом будет невозможно. Приблизительная схема колодца будет выглядеть следующим образом:

Когда лучше всего копать колодец

Говоря о том как выкопать колодец своими руками , необходимо определиться, когда лучшего всего приступать к работе.

Самый оптимальный период – конец зимы, в этот период водоносный горизонт имеет самый низкий уровень.

Этапы проведения работ

Для опускания и подъема колец (если это необходимо), следует приготовить подъемный кран или лебедку. Лучше пригласить помощника, у которого уже имеется опыт работы с подобными сооружениями, так как исправление даже самой незначительной ошибки может потребовать немало денежных затрат, времени и сил.

Теперь нужно приступить непосредственно к рытью, бурению колодца. На начальном этапе потребуется подготовить углубление 20-30 см и убедиться, что его диаметра достаточно для установки бетонных колец.

Затем устанавливается первое кольцо и прямо в нем начинается выкапываться земля. Чтобы работа была более продуктивной, необходимо три человека:

• Первый нагружает внутри колодца ведра песком
• Второй при помощи веревки вытаскивает полные ведра наружу
• Третий отдыхает

Периодически все они будут меняться между собой.

Опустив первое кольцо и начав выбирать землю, оно будет под собственным весом опускаться вниз. Как только оно достаточно погрузится, наверх устанавливается следующее и так продолжается до тех пор, пока окончательно не будет достигнут искомый водоносный слой.

Если случится так, что под собственным весом кольца перестали опускаться, значит они отклонились от вертикали и требуют проведения выравнивания. Для этого сверху укладывается деревянный или металлический щит, поверх него ложатся мешки, набитые песком, и оставляются на некоторое время. Под тяжестью кольца выровняются и можно будет продолжить рабочий процесс.

Если в колодец начала просачиваться вода, но водоносные жилы еще не достигнуты, рекомендуется обзавестись насосом, который будет выкачивать жидкость наружу.

Далее дно колодца устилается камнями и засыпается слой гравия толщиной 20-30 см. Чтобы внутрь не просачивалась вода, в образовавшуюся полость между грунтом и кольцами насыпают глину, тем самым создавая глиняный замок. Перед началом эксплуатации рекомендуется сделать прокачку колодца.

В заключении

Сверх трудного в том, как выкопать колодец своими руками, ничего нет. Но к работе следует относиться с полной серьезностью, так как от того, насколько качественно будут проведены те или иные этапы строительства, зависит как долго и сколь надежно будет служить сооружение и, соответственно, снабжать участок чистой водой.

Ввод в строй

Как только выкопают новый колодец вручную, устраивают глиняный замок для предотвращения проникновения поверхностных вод. Очень хорошо оборудовать бетонную отмостку. Первую воду из колодца откачивают многократно, пока не пойдет прозрачная.

Гидроизоляция

Гидроизоляция колодца – важный завершающий этап. Если колодец устраивался с изначальным выкапыванием земли, ее выполнить легче. Самое легкое – обмазать битумной мастикой до середины второго кольца.

Процесс гидроизоляции колодца:

Чистка стенок и внутренняя герметизация швов

Работы по очистке стен ведут следующим образом:

1. Несколько раз откачивают воду.
2. Спускаются в колодец и отчищают кольца от грязи и слизи с помощью металлической щетки или иного приспособления;дезинфицируют колодец.

Безопасность при работах

Копка колодца (своими руками или бригадой) — работа тяжелая и опасная, особенно после того как вкопаны первые три кольца. Ведра приходится вытаскивать лебедкой, воротом или при помощи блока, а оно тяжелое. Может оборваться — или веревка или ручка может не выдержать. Потому необходимо соблюдение правил безопасности:

• Работающий внизу должен надевать на голову каску.
• Ведра должны иметь мощную ручку, лучше — приваренную, из толстой проволоки в несколько слоев.
• Привязывать ведра на прочный канат, на конце которого закреплен мощный карабин с надежной системой фиксации.
• Периодически проверять состояние веревки, ручки ведра и карабина.
• При подъеме ведер работающий внизу должен находится с противоположной стороны.
• Работать внизу поочередно.

Поверьте, меры предосторожности не лишние. Лучше перестраховаться

Как копали колодец: фото-отчет

Рыли по первому способу — сразу ставили кольца. Работали три человека, поочередно меняясь: внутри дольше чем на «одно кольцо» никто не оставался. Это коротко все нюансы. Остальное — по ходу дела.

Сначала завезли кольца и разложили на участке. Из деревянных дощечек специальной формы собрали нож.

Получилось кольцо, по размерам которого и начали обкапывать выбранное место.

На это кольцо уложено первое бетонное кольцо. Грунт сначала только отбрасывался — пока глубина позволяла.

Поставили второе, промазали швы внутри и снаружи, пошли копать дальше.

Второе кольцо установлено

Когда второе ушло в уровень с грунтом, Поставили треногу с лебедкой и блоком. Так подымали-опускали копщика и ведра с породой.

Тренога поставлена перед установкой третьего кольца

Вот теперь: один копает, второй на лебедке «крутит», третий — отваливает грунт. На той же лебедке опускали в шахту колодца.

Поехали))

Закопали шестое кольцо и после этого появилась вода. Если смотреть по грунту, получилось так: чернозем, песок, глина, водоносный песок. Это значит, что слой, где протекает вода отделен плохо проводящей верховодку глиной. Это очень хорошо — вода должна быть хорошая, как потом и оказалось.

Видны проблески воды

После этого установлены еще три кольца. Одно оставлено на конец августа, когда вода будет пониже, опустим колодец еще на метр. далее процедура стандартная — моем стенки, откачиваем воду. Так раз шесть — семь. После седлали оголовок на колодце и установили всю начинку — ворот, дотянули из дома кабель, поставили розетку. В планах — завести воду в дом.

Что потребуется для работы

Для рытья колодезной шахты необходимо подготовить следующие инструменты и приспособления:

• лопаты (штыковая для рытья, совковая для выемки породы);
• если поверхностный слой над грунтовыми водами плотный, его разрушают ломом и киркой;
• для подъема извлеченной массы используют ведра, для удаления земли от шахты потребуется тачка;
• емкости с удаляемым грунтом поднимают канатами, железобетонные кольца подвешивают и устанавливают с применением строп;
• специальная вышка в форме треноги с лебедкой или колодезным воротом облегчает выемку разрушенной породы;
• вертикальность проходки контролируется отвесами и строительным ватерпасом;
• откачка проникающей в шахту воды производится дренажной помпой;
• для предотвращения несчастных случаев рекомендуется использовать защитную каску и страховочный ремень с тросом.

Инструменты которые необходимы для рытья колодца.

Отдельно потребуется приобрести материалы и инструменты для гидроизоляции конструкции.

Для строительства своими руками колодцев с внутренними стенами из железобетонных колец понадобятся следующие материалы:

• готовые ЖБИ подходящего размера;
• мелкий и крупный гравий, использующийся в качестве донного фильтра;
• крепежные элементы – скобы, формирующие единую кольцевую конструкцию;
• цементный раствор для финальной обработки швов.

Приступая к строительству на участке колодезной шахты из железобетонных колец, необходимо учитывать крупные габариты и большой вес изделий. Поскольку одному человеку поднять и установить подобную конструкцию самостоятельно невозможно, потребуется либо привлечь помощников, либо использовать спецтехнику.

Строительство колодца: какой выбрать – шахтный или трубчатый

Выбор варианта водоснабжения для загородного участка зависит от многих факторов. В первую очередь необходимо определить расход воды, соответствующий потребностям в конкретном случае. Существует два распространенных варианта водоснабжения дома, который невозможно подключить к централизованной коммуникации.

Самые распространенные варианты водоснабжения в частном доме – это колодец и скважина

Первый из них – скважина, то есть трубчатый колодец. Однако такой вариант не подходит для самостоятельной установки, так как требует задействования специального бурового оборудования. В свою очередь, шахтный колодец вполне реально организовать самостоятельно. Причем для этого не требуются профессиональные навыки. Чтобы сделать колодец такого типа достаточно просто следовать инструкции.

Для организации колодца подходящей конструкции необходимо сначала ознакомиться с факторами, влияющими на выбор водоснабжения. Ключевым из них является глубина залегания водоносного слоя. Она может быть разной и зависит от индивидуальных особенностей местности, на территории которой располагается дачный участок.

Также важным фактором, определяющим тип будущего водоснабжения, является вид грунта. Например, если почва очень каменистая, то бурение скважины (трубчатого колодца) вызовет определенные затруднения. В таких случаях рекомендуется выкопать шахтную разновидность.

Перед началом установочных работ и покупкой необходимого материала и оборудования рекомендуется заранее определить суточную норму воды. Данная цифра должна соответствовать вашим потребностям, поэтому она определяется в зависимости от региона, количества проживающих человек и других, второстепенных факторов. После расчета потребления жидкости подбирается наиболее подходящий вариант водяного насоса для колодца.

Классический шахтный колодец в большинстве случаев является наиболее оптимальным вариантом

Важно знать, что существует три водоносных слоя, однако чаще всего используется средний. Этот факт объясняется тем, что верхний слой содержит воду, которая отличается крайне низкими качественными характеристиками, поэтому является непригодной для питья

Это связано с тем, что в него попадают осадки в виде дождя и талого снега.

В свою очередь, самый глубокий слой, который называется артезианским, содержит чистую, качественную воду. Однако стоимость бурения скважины, способной осуществлять забор жидкости из него, слишком высока. Обслуживание такого колодца является дорогостоящим. Таким образом, самым подходящим вариантом является средний водоносный слой.

Стандартная глубина скважин колеблется в пределах от 10 до 20 м. В некоторых ситуациях (из-за особенностей местности) установка обычного колодца является попросту невозможной. Это вынуждает хозяев дачных участков обращаться за помощью к специалистам, использующим буровую технику.

В остальных случаях рекомендуется устанавливать шахтную разновидность, которая является наиболее приемлемой. В случае необходимости можно воспользоваться услугами профессионалов. Цена копки колодцев с кольцами (общая сумма) может быть разной. Она зависит от количества элементов, их габаритов, а также от расценок компании, которая занимается работой такого рода.

Для установки трубчатого колодца необходимо специальное оборудование

Использование трубчатого колодца имеет еще один минус, который в некоторых случаях является довольно существенным. Работа скважины зависит от качества подачи электроэнергии. Поэтому, если в вашем доме постоянно происходят перебои с электричеством, лучше отдать предпочтение обычному колодцу.

Как выбрать место и время для копки?

Наиболее надежный способ – это обратится за гидрогеологическим исследованием. Вам укажут точное место, где лучше всего вырыть колодец из бетонных колец плюс анализ воды, которая будет в будущем колодце. Но данная услуга не из дешевых и может себя окупить только в том случае, если вода в колодце будет использоваться в качестве питьевой, то есть возле дома с постоянным обитанием в нем людей. На дачном участке ее необходимость предназначается в основном для технических нужд, а для питьевой можно очистить только лишь идущую в дом.

Если же вы собираетесь обойтись без исследования, тогда нужно ориентироваться на некоторые приметы:

• ориентируйтесь на положение колодцев по соседству – пласты породы как правило залегают неравномерно, также ситуация обстоит и с водоносными слоями. Если в соседнем колодце вода находится на глубине 6 метров, это не значит, что в вашем вода будет на том же уровне. Она может оказаться как выше, так и ниже либо вообще уйти резко куда-нибудь в сторону. Так что это только приблизительная «разметка» проекта, где могут находиться колодезные воды;
• наблюдение за поведением животных и насекомых. Наиболее точным ориентиром может послужить мелкая мошкара. В теплый период, при безветрии вечером перед закатом осмотрите участок. Если на нем есть места, где мошки «зависают» столбами, это говорит о том, что в данном месте достаточно близко расположены водоносные пласты. Для того чтобы удостоверится в этом понаблюдайте с утра за отмеченной областью. Если утром над ним клубится туман, тогда вода действительно располагается достаточно близко;
• народный способ. Берем глиняную посуду. Лучше всего не глазированную. Можно воспользоваться и обычной кастрюлей, главное чтобы она была широкой. В выбранную посуду насыпают высушенный в духовке силикагель. Если его нет и неизвестно, где его можно раздобыть, тогда нужно взять керамические кирпичи, разбить их пока от них не останется только мелкая крошка, и просушить ее несколько часов в духовке. После чего необходимо засыпать его в посудину доверху и завязать сухой х/б тканью. Только таким образом, чтобы не развязалось. Взвесьте и запишите полученное значение. После чего на месте предполагаемого колодца вырываете яму глубиной 1-1,5 метров, после чего необходимо поставить в выкопанный слой посудину и присыпать землей. Выждать сутки. После чего вырыть и взвесить по новой. Чем больше изменилась масса, тем большая концентрация воды в этом месте;
• проанализируйте растущую на участке траву – данный метод хорошо применим только тогда, когда участок еще не распахан. При осмотре растительности постарайтесь выявить наиболее заросшие островки. На единичные растения не нужно обращать особого внимания, так как они могут быть занесены сюда случайным образом, для этого способа нужны именно полянки, островки растительности.

Данные способы являются только приблизительным определением места залежей водоносных слоев, где можно осуществлять рытье колодцев из бетонных колец. Ни один из них не дает 100% гарантии, но в случае использования нескольких методов можно определить более-менее точное место расположения и стоит попробовать выкопать колодец именно в этом месте.

Колодец наиболее благоприятно копать два раза в год: либо во второй половине августа, либо в середине зимы – после двух недель морозов. В эти два периода наиболее низкий уровень грунтовых вод и верховодки практически не бывает. Это существенно облегчит работу, кроме того определить дебит будет значительно проще – в эти периоды он находится на минимуме и в будущем вы не будете испытывать недостатка с водой.

Если вы решили проводить копку колодца или вырыть скважину своими руками, в августе может не хватить времени, та как это «пограничная зона» перед сезоном дождей. В этом случае к работе необходимо приступать пораньше. Может даже в начале месяца. В общем, вам необходимо рассчитать время работ таким образом, чтобы выход на водоносный горизонт приходился на самый «безводный» период. В идеале желательно еще разобраться с гидроизоляцией стенок.

Особенности колодцев разных конструкций

Различают два типа конструкций – шахтную и трубчатую. Первый вариант распространен гораздо шире, т.к. строительство такого колодца обычно обходится дешевле, а пользоваться им удобнее. Шахтное сооружение универсально, а поднимать воду можно ведрами, ручными и электрическими насосами.

Еще одно преимущество шахтной конструкции перед трубчатой заключается в удобстве строительства. Как выкопать шахтный колодец своими руками, можно выяснить, ознакомившись со специализированной литературой и статьями. При желании каждый может воспользоваться их советами, самостоятельно выкопать и обустроить качественный источник воды.

Трубчатый колодец строят в том случае, если водоносный пласт расположен неглубоко, а владелец может применить бурильную технику. Преимущество трубчатой конструкции – в более быстром строительстве. Из-за малого диаметра трубчатые сооружения меньше загрязняются. Их можно строить рядом с жилыми и хозяйственными постройками.

Оба вида колодцев имеют собственные достоинства и недостатки. При выборе подходящей конструкции следует учитывать все нюансы. Поскольку шахтный колодец проще построить без применения спецтехники, в дальнейшем будем рассматривать вопросы рытья именно такого источника.

Колонка, или трубчатый колодец, – это неглубокая скважина, стенки которой обсажены трубой, а воду поднимают с помощью ручного или электрического насоса

Определяем глубину водного пласта

Определить глубину залегания воды можно при помощи специальных геофизических приборов. Правда, далеко не у каждого домовладельца имеется такая аппаратура, и не каждый умеет с ними обращаться. Для определения глубины залегания водоносного горизонта понадобиться обратиться в ближайшую организацию, специализирующуюся на устройстве гидротехнических сооружений.

Конечно, услуги специалиста-геофизика будут стоить определённых денег, но это позволит избежать ошибок в определении места заложения колодца.

Проще всего это можно сделать, рассмотрев состав трав, деревьев и кустарников, произрастающих на вашем участке в диком состоянии. Каждый вид растительности требует определённого обеспечения водой.

В местах близкого расположения воды над землёй появляется лёгкий туман. Над такими местами в траве любят роиться мошки и комары. Здесь проще всего выкопать колодец самостоятельно, без привлечения землеройной техники.

Допустим, если одни травы любят засушливые места, то другие произрастают исключительно на влажных участках, с высоким уровнем подпочвенных вод. С помощью представленной таблицы можно определить уровень залегания воды по произрастающим на участке растениям.

Растения Глубина залегания грунтовых вод в метрах

Рогоза	0 – 1
Тополь черный	0.5 – 3
Камыш песчаный	1 – 3
Лох	1 – 3 (до 5)
Сарсазан	0.5 – 3 (до 5)
Полынь метельчатая	3 – 5 (до 7)
Чий блестящий	1.5 – 5 (до
Солодка голая	1.5 – 6 (до 10)
Полынь песчаная	3 – 5 (до 10)
Люцерна желтая	4 – 10

Можно попытаться найти воду и при помощи лозоходства, или по научному, биолокации. Правда, для этого требуется определённый опыт и навыки, да и настоящую виноградную лозу в средней полосе России найти затруднительно. Но её могут заменить две медные проволочки, согнутые под прямым углом.

Если, идя по участку, держать их в расслабленных руках параллельно друг другу, то в месте близкого подхода воды к поверхности, они должны пересечься. Также следует понаблюдать за участком летом, на восходе солнца.

Основные понятия

Раскачка колодца – это мероприятие, позволяющее получить максимальный дебет водозабора. Меры по раскачке гидротехнического сооружения стоит прекращать только после того, как производительность колодца или скважины вас будет устраивать. Кроме этого после проведённых операций качество воды должно соответствовать стандартам, то есть никакой мути и других примесей быть не должно. Правильная раскачка поможет удалить не только крупные, но и мелкие частицы.

Для выполнения операции используются погружные насосы. Лучше всего брать центробежные шламовые агрегаты, поскольку они обладают достаточным запасом прочности. Процедуру раскачки начинают сразу после возведения колодца и продолжают до достижения необходимого результата.

При этом раскачать новый колодец можно двумя способами:

• полная откачка воды производится при сооружении водозабора в глинистых грунтах;
• частичная откачка делается при наличии плывуна.

Прокачка колодца – это такая же процедура, как и раскачка, только делающаяся для уже эксплуатирующихся сооружений с целью увеличения производительности. Стоит отметить, что прокачка нужна в том случае, если вы заметите, что уровень воды в колодце снижается.

Существует несколько причин такого снижения уровня :

• запесочивание источника;
• геологическое нарушение;
• сооружение колодца большего диаметра на том же водоносном горизонте.

В любом случае вам понадобится выполнить прокачку колодца при помощи погружного насоса. Однако в зависимости от причины последовательность действий будет немного отличаться. При запесочивании или заиливании источника делают следующее:

1. Нужно откачать всю воду.
2. При помощи лопаты и ведра очистить дно сооружения от ила, грязи и мусора.
3. Дождаться заполнения колодца и выполнить его прокачку до тех пор, пока вода не очистится полностью.

При геологических нарушениях уровень воды понизится во всем водоносном горизонте, поэтому единственным выходом из такой ситуации станет углубление колодца. Для этого сначала откачивается вся вода, сооружение углубляется посредством копки и установки ремонтных пластиковых колец меньшего диаметра, чем старый ствол гидротехнического сооружения. После этого необходимо правильно прокачать водозабор, чтобы вода очистилась, а дебет восстановился.

Выбираем место

Первое, что необходимо сделать прежде, чем начинать копать, — определить наиболее оптимальное место под колодец. В идеале желательно привлечь специалиста для решения этого вопроса.

Можно попробовать выбрать место самостоятельно, в этом случае рекомендуем поинтересоваться у ближайших соседей (если у них уже имеется вырытый колодец), как глубоко они копали, состав грунта, а также узнать о других нюансах, связанных с этим процессом.

Многие роют колодец прямо в огороде, в этом есть смысл, поскольку не понадобится носить издалека воду для полива.

При выборе места также необходимо учитывать санитарные нормы, регулирующие расположение колодцев и скважин относительно источников загрязнения. Согласно этим правилам, забор воды должен быть организован на расстоянии не ближе 30 метров к туалету, выгребной яме и другим местам, загрязняющим грунтовые воды (включая такие элементы автономной канализации, как дренажные поля и септики).

Заметим, что можно выкопать колодец рядом со скважиной, это не будет противоречить санитарным нормам.

Если в дальнейшем планируется возведение строений на участке, то это тоже необходимо учитывать, поскольку переместить колодец (выкопать новую яму и закопать старую) будет проблематично.

Не рекомендуется размещать колодец на плывуне (водоносном песке) — это существенно усложнит задачу.

Выбор места ↑

Определение места копки имеет большое значение, так как от этого зависит как качество воды, так и целостность соседних построек. Чтобы не допустить проседания почвы и разрушения фундаментов капитальных сооружений, колодец необходимо размещать минимум в пяти метрах от данных объектов. А для предотвращения загрязнения грунтовых вод стоками сливная яма должна находиться в 20 метрах от предполагаемого места копки.

Самый надежный способ определения глубины расположения водоносного слоя, если не брать во внимание дорогостоящую геологическую разведку, – взять информацию у ближайших соседей. Если у кого-то из них уже есть колодец, тогда можно обойтись без вызова специалистов

Схема расположения колодца на участке
