Коптильня электростатическая своими руками подробная инструкция по сборке

Наличие дополнительных опций

Дополнительные опции особо не сказываются на финальном результате, но кардинально упрощают сам коптильный процесс

Это очень важно, когда аппарат применяется на кухне, а не в другом помещении, где есть хорошая вентиляция

Такие модели отличатся по следующим факторам:

• Генератор дыма интегрирован или съёмный.
• Наличие водяного затвора.
• Наличие площадки для удобного и безопасного размещения на бытовой плите.
• Наличие устройства для применения в квартире. Оно позволяет существенно минимизировать дым и запахи.
• Возможность выбора режимов.
• Наличие цифрового термометра и таймера. Хотя в последнее время ими оснащаются почти все модели.

В автоматических электрических АХК минимальная вместительность – 40 кг, максимальная – 500 кг. Поэтому их логично применять в профессиональной среде.

Ассортимент домашних аппаратов, как правило, наполнен версиями зарубежных изготовителей. Их цены — серьёзные. Их главное достоинство – это лёгкость эксплуатации. Здесь есть блок питания. Благодаря ему:

• всё копчение проводится при стабильных температурных показателях,
• дым оседает равномерно, так сокращается период приготовления.

Бытовые модификации экономят ресурсы. Им для работы хватает 220 В. Для профессиональных моделей нужно 380 В

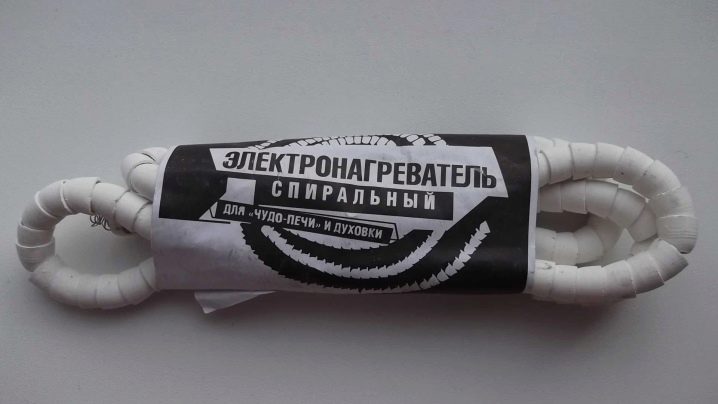

Домашние агрегаты могут иметь закрытый или открытый ТЭН. В первом случае у нагревательной зоны большая поверхность. Аппарату не требуется много топлива. Во втором случае зона нагрева скромная по размерам. Здесь следует применять опилки или мелкую щепу.

Промышленные модификации имеют множество функций. В них коптятся продукты по разным методикам. Ещё они задействуются как коптильные (жарочные) шкафы. Встречают в этой категории стационарные модели. Это камеры внушительных размеров. Они могут трудиться без пауз несколько суток. При этом здесь одновременно осуществляется несколько операций.

Разновидности коптилен

Самодельные коптильни собирают из всего, что есть в хозяйстве. Конструкции бывают простые, а иногда придумывают настоящие шедевры. В индивидуальность не стоит вдаваться, нужно рассмотреть три основных вида:

1. Шахтную конструкцию еще называют вертикальной коптильней. Она похожа на шалаш, где под потолком коптятся подвешенные продукты. Минусом считается невозможность использования холодного копчения. Из-за простоты устройства сложно точно отрегулировать подачу в камеру нужной порции дыма.
2. Туннельную коптильню из-за особенностей расположения называют горизонтальной. Для ее изготовления понадобится много места. Участок желательно подбирать на склоне. Дымоход в виде туннеля обустраивают под землей. Он соединяет коптильную камеру с удаленным дымогенератором или очагом. В зависимости от его удаленности производят горячее и холодное копчение.
3. Камерный тип коптильни отличается простотой конструкции, но она габаритная. Обычно высота достигает 1,5 м, а диаметр превышает 1 м. При строительстве требуется выдерживать наклон 10-30о.

Лучшим материалом для коптилен считается красный кирпич и металл. Для простых коптилен используют старые бочки, баки, другие емкости. Металл подойдет обычный, нержавейка, цветные сплавы, с эмалированным покрытием. Оцинковку для коптильни использовать нельзя. Температура плавления цинка 419,5⁰С, но вредные вещества начинают выделяться при нагреве от 180⁰С.

Сборка самодельной электростатической коптильни

Альтернативой эбонитовым кольцам являются диэлектрические стержни из прочного дерева. То же самое касается и опор под решетку.

Корпус электростатической коптильни можно сделать из дерева/фанеры. Данный материал является диэлектриком, поэтому безопасен в использовании.

Корпус коптильни оборудуют крышкой. К ней крепят штуцер для крепления дымоотвода и термометр.

• Шланг надевают на штуцер и выводят в вентиляцию/форточку/окно.
• Самодельную электростатическую коптильню часто делают из плотного картона, фанеры или доски в виде вертикального ящика размером 40*40*60 см.

Распространенный вариант электростатической коптильни — прибор с системой охлаждения. Подходит для тех, кто экономит пространство и не хочет увеличивать длину дымохода.

Видео: обзор самодельной электрической коптильни

Благодаря дымоходу внутри камеры для копчения нет излишней задымленности. В заводских коптильнях встроены специальные датчики, регулирующие температуру внутри установки и степень насыщения дыма.

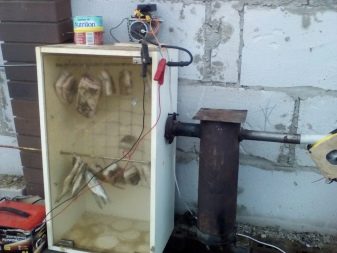

Внизу камеры устанавливают сетку, к которой при помощи изолированного кабеля подключают анод.

Подвешивают продукты — каждый кусок мяса/сала или рыбы на отдельный крючок. Заготовки подключают к катоду. Штырь плотно втыкают на несколько сантиметров.

Подключать к отрицательному полюсу напряжения нужно все сырье.

• Установку закрывают крышкой, и поджигают топливо.
• После того, как начнет вырабатываться заметный дым, трансформатор подключают к розетке.

Электрическая коптильня очень популярна не только среди владельцев собственных участков. Компактные электроприборы для копчения используют в домашних условиях. Самому сделать такой прибор несложно. Зачастую его собирают из старого холодильника или металлической емкости.

В среднем на приготовление заготовок уходит несколько часов. Все зависит от напряжения, температуры дыма, количества сырья и др. Владельцы самодельных электростатических коптилен отмечают, что установить оптимальное время для копчения можно только экспериментальным путем.

Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.

Плюсы и минусы самодельного устройства

Электрокоптильня, собранная своими силами, обладает рядом достоинств, главный из которых – возможность соорудить оборудование из подручных материалов и ненужных вещей без лишних затрат. Данный агрегат сможет работать автономно, а термостат обеспечит регулировку температуры. Копчение продуктов в этом устройстве, не нуждается в специальных кулинарных навыках, что делает процесс доступным для каждого желающего побаловать себя такими деликатесами.

Однако у такого рода прибора, есть и свои недостатки, основной из которых – это мощность. Она может быть меньше, нежели у профессиональной электрокоптильни, что делает время приготовление блюд дольше. Также устройства в магазинах смотрятся гораздо эстетичнее, чем сделанные своими руками.

Магазинные модели позволяют проводить копчение дома или на улице в независимости от погодных условий, их можно разместить на кухне или балконе. Еще существует возможность приобрести коптильню, которая не нуждается в опилках: они заменяются специальными топливными брикетами. Сделать такое устройство самому гораздо труднее.

Как работает электростатическая коптильня

Работа электрокоптильной установки практически не отличается от действия обычной камеры холодного копчения:

1. Внутрь дымогенератора загружаются опилки фруктовых деревьев, которые нагреваются в замкнутом объеме в отсутствии воздуха, при разложении выделяется горячий дым, насыщенный парами воды и продуктами разложения древесины – кислотами, альдегидами, спиртами и смолами;
2. В охладительной камере поток дыма охлаждается и очищается от самой токсичной части дыма — смол и дегтя. Если этого не делать, электроды электростатической коптильни быстро покроются черным твердым налетом, и эффект электрического поля исчезнет;
3. Очищенный и охлажденный дым направляется вентилятором в рабочую камеру. Под действием высоковольтного электростатического поля вода, альдегиды и спирты получают заряд и притягиваются к поверхности мясопродуктов.

Совет! Для получения дыма используйте только фруктовые породы древесины, лучшими считаются вишня или слива. Нельзя заряжать дымогенератор коптильни хвойными породами, орехом, березой, такая древесина выделяет много дегтя и придает продуктам жуткий запах горелой резины.

Коптильня с генератором дыма

Коптильня с дымогенератором. Виден хоппер со щепой и нагнетатель воздуха

В качестве альтернативного источника дыма может выступать специальное устройство, называемое дымогенератор. В  нем дым создаётся путём нагрева древесной щепы, например, при помощи электричества.

Удобство данной конструкции заключается в следующих факторах:

• дымогенератор более компактен в сравнении с классической топкой с дымоходом;можно регулировать температуру тления щепы, и, как следствие температуру дыма
• при этом происходит не полное сгорание щепы и вредных примесей в дыму (например, тех же канцерогенов) будет гораздо меньше

Недостатком подобных устройств является необходимость в искусственном создании тяги.

Тяга в случае применения подобного устройства создаётся при помощи какого-то нагнетателя воздуха, например, вентилятора, подключенного к электродвигателю.

Самостоятельно изготовленный дымогенератор

В настоящее время существует большое количество промышленно выпускаемых дымогенераторов, однако, подобное устройство может быть сделано и самостоятельно. В качестве источника тепла можно использовать ТЭН с термостатом, размещённый в емкости для щепы. А роль нагнетателя воздуха может выполнять любой вентилятор, присоединённый к емкости достаточного объёма (например, к пластиковой бутылке 5-7 л).

Управление температурой тления осуществляется при помощи термостата на ТЭН-е, а скорость подачи дыма в коптильную камеру определяется частотой вращения вентилятора. Регулировать последнюю можно с помощью любого устройства (например, обычного переменного сопротивления).

В качестве коптильной камеры при использовании подобного источника дыма может применяться любая из конструкций, рассмотренных ранее.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Устройство электрокоптильни

Оборудование предусматривает следующие конструктивные элементы:

• корпус;
• сетку-подвеску;
• блок дымогенерации;
• охладитель дыма.

Основным модулем оборудования является высоковольтный генератор. Именно от данного агрегата и зависит эффективность системы и уровень обработки получаемых копченостей.

В камере из диэлектрической основы устанавливается съемная подвеска. Внутренняя поверхность стенок оснащается направляющей сеткой. Дымогенерирующий блок с охлаждающей системой располагаются в нижнем секторе камеры копчения. В некоторых моделях блок дымогенерации сооружается в отдельном корпусе.

Характерные особенности работы коптильной установки:

• в процессе обработки мясных продуктов в электростатической коптильне холодного копчения исключается возможность деградации и деструкции животного белка и жиров;
• процедура сильно напоминает вяление с относительно высокой скоростью обработки;
• наличие электростатики обуславливает насыщение продуктов дымом в интенсивном режиме.

При работе электростатической коптильни горячего копченияпроисходит экстремально быстрая ликвидация частиц пара и кислот из дыма с высокотемпературной воздушной массой. В результате обрабатываемый продукт интенсивно теряет влагу, и по сути заготовки жарятся в горячем воздухе с дымом.

Преимущества применения коптильного агрегата:

• простота эксплуатации и обслуживания. Требуется лишь заправить оборудование щепой, загрузить мясо, рыбу, птицу или сало на подвеску и запустить процесс обработки продуктов дымом. После завершения сеанса копчения камеру разгружают и проводят чистку поверхностей влажной салфеткой;
• легкость конструкции и эргономичность. Компактную модель установки можно с удобством пристроить на балконе или эксплуатировать на просторах кухни;
• возможность приготовить изысканные копчености своими руками с учетом пищевых предпочтений домочадцев.

Электростатическая коптильня имеет простоту эксплуатации и обслуживания

Использование электростатической установки для обработки продуктов дымом позволяет разнообразить рацион вкусными и полезными деликатесами.

Самостоятельное изготовление

Существует два типа коптилен с электростатическим контуром, которые возможно изготовить в домашних условиях своими руками:

• на старом телевизионном трансформаторе;
• на старом двухтактном двигателе или же катушке зажигания.

Различаются они между собой только теми блоками, посредством которых коптильня генерирует поле, а сам корпус и внешний вид могут быть одинаковыми.

Схемы и чертежи

Чтобы сделать коптильню, необходимо четко понимать, как именно должен выглядеть и из чего состоит конечный результат работы. На общей схеме электростатической коптильни можно обнаружить все необходимые элементы, в частности и сам духовой шкаф, корпус которого может быть выполнен как из металла, так и из дерева или даже плотного пластика. Рядом с ним должен быть прикреплен генератор напряжения.

Подбор материалов и комплектующих

Напряжение в коптильной установке должно варьироваться в пределах 20-30 кВт, для чего используется высоковольтный генератор. Он также может быть изготовлен самостоятельно.

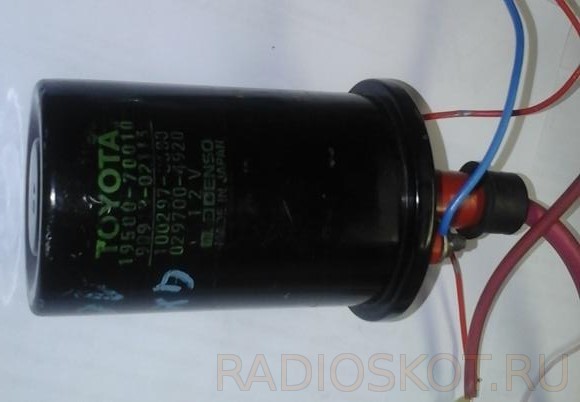

• Из катушки зажигания и машинного коммутатора. Блок высокого напряжения, собранный с помощью катушки и аккумулятора, представляет собой простую схему с источником питания и ключом. Задающий импульсы генератор должен быть с частотой 1-2 кГц, а напряжение всей цепи – 12 В, что потребует около 1-2 А.

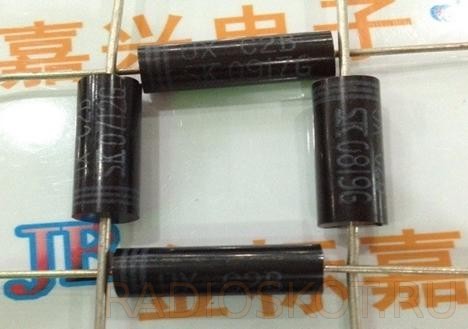

• Из строчного трансформатора. Как и в первой схеме, здесь импульсы, поступающие от генератора, управляют транзистором. В итоге получается 20-25 кВт постоянного напряжения. И первый, и второй вариант схемы предполагают наличие генераторов, функционирующих на определенных частотах. В первом случае нужна частота 1000-2000 Гц, а во втором – 14000-16000 Гц. Лучше все же использовать генератор из развертки телевизора, так как он больше ускоряет движение частиц дыма, и процесс завершается раньше.

После выбора источника напряжения, необходимо перейти к изготовлению парогенератора. Самым лучшим корпусом для него послужит чугунная жаровня или нержавеющая кастрюля с толстыми стенками и дном. На дно тары насыпается слой крупы гранита или известняка в 2-3 см и укладывается нагреватель.

Отверстие, просверленное в крышке, закрывающей генератор, оборудуется штуцером и гибким пластиковым или металлическим гофрированным шлангом. Второй конец такого шланга присоединяют к охладителю дыма. Этот охладитель изготавливают из небольшой емкости для воды медной трубки длиной не менее 150 см. Медь сворачивают спиралью так, чтобы она помещалась в емкость, и к ее выводам присоединяют шланги от генератора дыма и вентилятора.

Инструкции по сборке

Самодельный коптильный шкаф лучше всего изготавливать из дерева или металла, но в последнем случае сложнее оборудовать изоляцию, да и стоит такой вариант дороже.

Собирается он размерами 70х50х100 см с дверью на петлях, которая должна очень плотно примыкать и не оставлять щелей. Анод (положительно заряженный электрод) выполняют из оцинкованной жести. Такую жесть снабжают остриями, которые направлены в сторону продукта – это создаст большую напряженность поля. Острия делаются с помощью надреза уголком и отгиба. Вместо жести, также можно приспособить металлическую ячеистую решетку.

Чтобы подготовить готовую коптильню к работе, необходимо расположить в скороварке или жаровне щепу и включить нагреватель. В коптильный шкаф загружают сало или рыбу и включают вентилятор. Как только дым начинает поступать в бесперебойном режиме, дверцу шкафа можно закрыть и включить генератор. После завершения процесса копчения генератор нужно отключить и подождать две минуту, чтобы он остался без напряжения. Прежде чем трогать шкаф, отключают парогенератор и вентилятор, устройство разгружается, и только после этого производится влажная уборка всех запачкавшихся поверхностей.

Конструкция в деталях

Планируя холодное копчение в домашних условиях, важно детально разобраться в конструкции коптильни. Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры)

Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры).

В этом варианте устройства коптильный канал выполнен как короб, а не труба. Для него можно использовать доски с обязательной герметизацией, металлические листы или кирпич.

Поэтапное выполнение работ

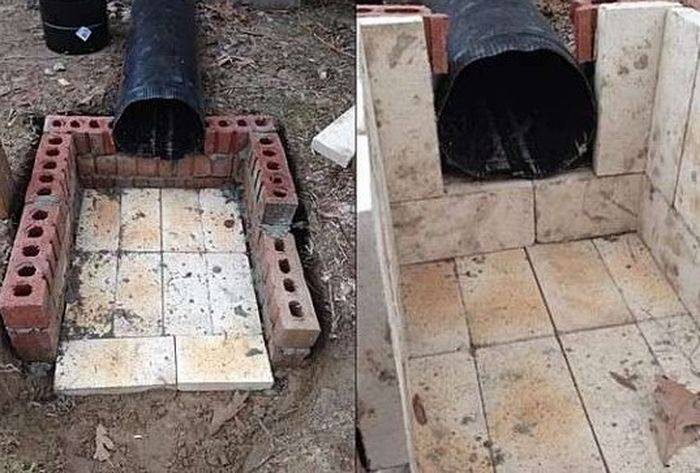

1. Подготовка основания. Выбирается грунт на глубину 60…80 мм. Размеры углубления должны быть не менее 50х50 см, габариты зависят от требуемой производительности дымогенератора. Для камеры объемом 100…150 литров достаточно топки 60х60х80 см, для большего объема размеры рассчитываются индивидуально. Также подготавливается место для закладки дымового канала и камеры копчения: выбирается полоса грунта на 20…30% шире планируемого сечения канала и прямоугольник (окружность) размерами на 20…30% больше габаритов камеры. Устраивается подушка из щебня с фракцией 20…40 мм толщиной 5…7 см поверх песчаной утрамбованной подушки толщиной 2..3 см. Для слабых грунтов и высоко стоящих грунтовых вод можно дополнительно «пролить» подушку слабым цементным раствором по технологии, описанной в тематической статье.

2. Заливка основания топки армированным бетоном (необязательно). Если дымовой канал выполнен из трубы, необходимо уложить ее до заливки бетона.

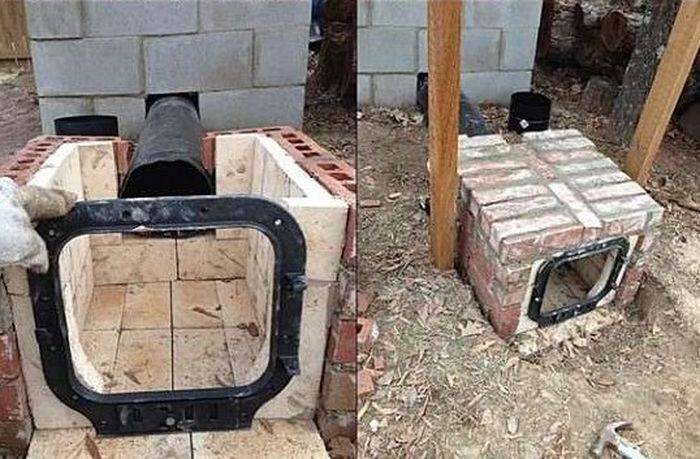

3. Кладка топки огнеупорным кирпичом (если планируется использовать дрова) или монтаж самодельного либо промышленного дымогенератора.

4. Устройство дымового канала. Если используется труба, ее фиксируют кирпичами, блоками или бетонной стяжкой. Помимо сохранения нужного положения, такая мера позволяет ускорить охлаждение дыма. При выкладке канала кирпичом или досками требуется обязательная герметизация природными герметиками.

5. Установка коптильной камеры. Эта часть конструкции должна быть герметичной, иметь дымоход и дверку для размещения продуктов и их извлечения. Дополнительно устраивают полки или подвесы в один или несколько ярусов, внизу монтируют поддон для стока жира с копченостей. Для удобства к камере можно пристроить навес, где в дальнейшем будут храниться дрова.

6. Устройство крышки над топкой.

Важно: перед тем, как сделать коптильню холодного копчения, необходимо убедиться – дым не будет беспокоить жильцов и соседей. Для этого следует изучить преобладающие направления ветра, учесть особенности рельефа и погодные условия.. Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Схема коптильни холодного копчения из бочки или холодильника своими руками отличается только конструкцией коптильной камеры – остальные детали сохраняют свое назначение и размеры.

Принципы сборки такого устройства рассмотрены в видео-ролике.

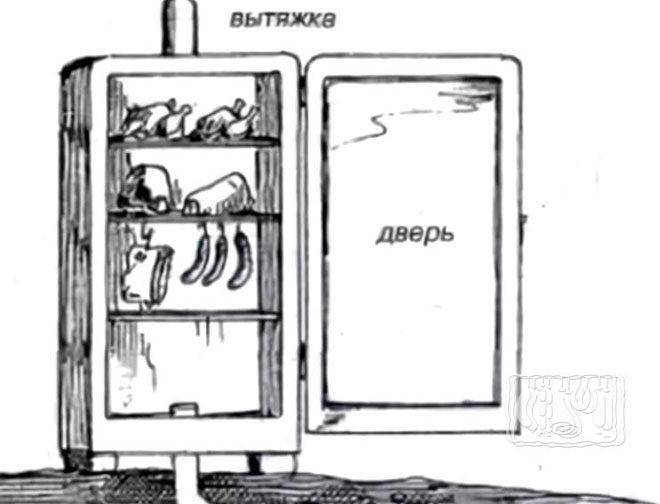

Удобно присутствие в холодильнике решетчатых полок, на которых можно расположить продукты для копчения, сомнение вызывает пластиковая отделка внутри. Лучший вариант холодильника для домашнего копчения – старый типа ЗиЛ, с металлическими внутри стенками. Можно обшить корпус изнутри деревянными планками.

Устройство коптильни из бочки еще проще – в качестве камеры для обработки продуктов используется металлическая или деревянная бочка с вырезанной в боковой поверхности дверкой или съемной крышкой. Полки и ярусы подвесов выполняются так же, как для деревянной или кирпичной камеры.

Расположить бочку можно вертикально и горизонтально.

Инструкция сборки коптильни холодного копчения

Существует множество советов, где камеру подобных конструкций изготавливают из картонных коробок, пластиковых бочек и прочих отходов. Использование холодного дыма позволяет это делать, но коптильни хватит на пару раз использования. Если есть желание постоянно заниматься копчением, своими руками собирают капитальную конструкцию.

Камера

Под любую камеру сначала готовят фундамент из красного кирпича или бетонных блоков. С одной его стороны предусматривают проход, куда будет подключен канал.

Под кирпичную камеру потребуется усиленный фундамент, вдобавок ее труднее соорудить. Проще из досок сбить квадратный домик высотой до 1,5 м, длиной стен 1 м. Сначала из бруса сбивают каркас. Элементы соединяют саморезами, углы усиливают монтажными металлическими уголками.

Три стороны каркаса обшивают наглухо доской. Потолок тоже оббивают, только предусматриваю трубу для выхода дыма. Здесь можно использовать оцинковку или пластик. На не обшитую четвертую сторону каркаса петлями навешивают двери для загрузки продукта. Над камерой из брусков обустраивают каркас двускатной крыши, накрывают коптильню любым легким кровельным материалом. Отлично подойдет профнастил.

Очаг

На расстоянии минимум 2 м от камеры сооружают очаг. Печь выкладывают из красного или огнеупорного кирпича. Предусматривают дверцу для загрузки сырья и удаления золы. Под печку желательно забетонировать основание. В задней части предусматривают заслонку. Ее закрывают при розжиге, чтобы в камеру с продуктами исключить попадание первого едкого дыма, образующегося с началом горения.

Канал

Особенное внимание уделяют конструкции канала. Внутри него будут осаждаться канцерогенные вещества, содержащиеся в дыме

Канал обычно начинают сооружать одновременно с очагом, так как его подключают к задней части печи.

Проще всего уложить металлическую тонкостенную трубу диаметром от 300-500 мм. Однако со временем она забивается сажей, требует чистки. Эффективным считается канал, прокопанный в земле. Его бока обкладывают красным кирпичом, верх укрывают листами металла для предотвращения обвалов грунта. Осаждающаяся копоть и конденсат отлаживаются на земляном дне. Почвенные бактерии переработают канцерогенные отходы, отпадет необходимость проводить чистку канала.

Если на участке имеется склон, камеру располагают на высоте, а очаг – в низине. Из камней выкладывают дорожку ступеньками, для удобства подхода при загрузке продуктов. Коптить в такой коптильне можно при любой погоде, так как камера и очаг защищен от осадков.

Дымогенератор для коптильни холодного копчения

Отсутствие места на участке не позволяет сооружать длинный канал, устанавливать громоздкий очаг. Выходом из ситуации будет изготовление дымогенератора. Из материалов нужен корпус старого металлического огнетушителя или труба диаметром 100-150 мм. Дополнительно понадобятся штуцера, компрессор или пылесос с функцией выдувания воздуха, тонкие трубки для обустройства дымохода.

Состоит конструкция из 3 основных узлов:

• корпус, внутри которого тлеют опилки без поступления кислорода;
• труба выхода дыма;
• узел охлаждения.

Внизу корпуса устанавливают колосники для тлеющих опилок, образуют зольную камеру, вваривают штуцер для подачи воздуха из компрессора.

К дымопроводу конструкцию подсоединяют патрубком, внутрь которого вставляют эжектор, сделанный из подвижной трубки. Механизмом регулируют подачу дыма. Загруженные опилки поджигают через нижний клапан. Выделяющийся дым под нагнетанием компрессора движется по трубкам в камеру.

Часто между дымогенератором и камерой коптильни устанавливают дополнительный узел – фильтр. Выполнен он отстойником из куска трубы. Проходящий по фильтру дым остывает, канцерогены в виде конденсата сливаются через вваренный на днище штуцер.

Разберем – что такое электростатическая коптильня

В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля.

Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.

В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.

Внешний вид и принцип действия устройства

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

Принцип действия несложный. Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки. Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения. Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе. Процесс копчения таким образом сокращается в несколько раз. Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.

Основные преимущества

Многие уверены в том, что с помощью электростатической коптильни не получится приготовить действительно вкусные копчености. Но разница между конструкциями заключается только в том, что в электростатическом устройстве есть специальный блок, благодаря которому дым может проникнуть более глубоко в продукты.

Процесс приготовления напоминает готовку на пару, но вместо горячего пара используется влажный дым.

Конструкции такого типа обладают достаточно большим количеством преимуществ. К основным из них можно отнести следующее:

• Электростатической коптильней очень легко пользоваться и можно быстро приготовить в домашних условиях вкусные и ароматные копчености.
• Конструкция имеет небольшие размеры, поэтому легко может поместиться даже в квартире или на балконе.
• В продаже имеются модели, вес которых не превышает десяти килограмм.
• Электростатические коптильни изготавливаются из высококачественной нержавеющей стали. Материал считается не только безопасным, но и долговечным. Кроме того, благодаря использованию нержавейки, коптильня имеет привлекательный внешний вид.
• Во время процесса копчения не нужно постоянно находиться рядом с конструкцией.
• Все копчености готовятся без использования жира.

Электростатические коптильни также имеют несколько минусов. Они достаточно дорогие, поэтому дешевле будет самостоятельно сделать устройство. Кроме того, в продаже имеется небольшой выбор компактных моделей.

Из каких составляющих изготавливается

Собрать электростатическую коптильню своими руками очень просто. Достаточно подготовить все необходимые материалы и инструменты, а также ознакомиться со схемами и чертежами. Готовая конструкция будет состоять из таких частей, как:

• Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.
• Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
• Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
• Системы для охлаждения дымового потока.

Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.

Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.

В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.

Подготовка сырья

При копчении температура не поднимается до такой величины, чтобы убить все гнилостные микроорганизмы в продуктах, поэтому сырье предварительно подготавливают. Самые распространенные способы — сухая засолка или вымачивание в концентрированном растворе соли.
Рыбу нужно выпотрошить, промыть, засыпать большим количеством соли. Через 2-3 дня соль удаляют и вымачивают в течение 1-2 суток. После этого сырье должно обветриться и подсохнуть. Для копчения при температуре 20-30°С достаточно 2-3 дней. Чем толще мякоть у рыбы, тем больше времени требуется на каждую операцию.

Сало, нарезанное на куски 10-15 см, заливают раствором соли и специй. Концентрацию проверяют сырым яйцом — оно не должно тонуть. Выдерживают сало в холодильнике 3-5 дней, обсушивают и коптят 1-2 дня при температуре около 30°С.

Мясо и птица имеют более плотную структуру. Просаливают их в течение 5-20 дней в холодильнике под гнетом, затем проветривают на сквозняке. Коптят не менее 3-х дней. Мясо и рыбу перед копчением нужно хорошо подсушить или провялить. Если влага останется в мякоти, дым не сможет проникнуть в толщу продукта, что вызовет появление кислого или горького привкуса.

Как построить коптильню холодного копчения

Сделать такой аппарат своими руками можно в гараже или домашней мастерской. Изготавливается домашняя коптильня своими руками из подручных материалов, а устанавливаться может на даче или во дворе частного дома.

Ящик для коптильни холодного копчения

Коптильная камера может изготавливаться из любой ёмкости подходящего размера. Один из вариантов такого аппарата — старый металлический сейф:

1. удалить внутренние полки;
2. газовой горелкой и стальной щёткой очистить стенки от краски;
3. в верхней части коптильной камеры вырезать отверстие Ø100мм;
4. закрепить в нём дымоход из оцинкованной или пластиковой канализационной трубы;
5. в нижней части боковой стенки просверлить отверстие Ø20мм;
6. приварить к нему кусок водопроводной трубы с резьбой 1/2″;
7. на боковых стенках через каждые 10см приварить уголки 20х20мм;
8. изготовить необходимое количество решёток и разместить их на уголках.

Металлический сейф для коптильной камеры

Другим вариантом ящика для коптильни является коптилка из газового баллона. Желательно выбирать баллон большого объёма и диаметра, чтобы внутри было достаточно места для продуктов.

Длина трубы для холодного копчения

У трубы в этих установках две функции — подвод дыма и его охлаждение. Чем больше диаметр дымоподводящей трубки, тем медленнее проходит по ней дым и сильнее охлаждается.

В таких коптильнях длина и диаметр трубы зависят от способа получения дыма:

• В установках с дымогенератором дым вырабатывается не горением, а тлнием опилок и смешивается с холодным воздухом. Поэтому трубка изготавливается из ПВХ и имеет длину до 1 метра и диаметр 16-20мм.
• В коптильнях с дымоходом в земле его длина зависит от сечения канавы. При её размерах 30х30см достаточно длины 3-4 метра, при сечении 15х15см длину необходимо увеличить до 5-7 метров.
• В аппаратах с дымоподводящим каналом из стальной трубы её диаметр может быть 100-150мм, а длина 5-10 метров. Первые 2-3 метра изделия, по которым проходит дым, нагретый до температуры выше 100°С, изготавливаются из обычной стальной трубки. Остальная труба может быть оцинкованная или пластиковая.

Дымоход для коптильни холодного копчения

Изготовление дымогенератора

Самой сложной частью коптильни холодного копчения является дымогенератор. Сделать его можно из герметично закрывающейся ёмкости небольшого размера, например, огнетушителя.

Пошаговая инструкция по сборке такого аппарата состоит из нескольких пунктов:

1. разрядить огнетушитель;
2. выкрутить клапан;
3. отмыть аппарат от остатков пенообразующей смеси или порошка;
4. на высоте 7см от дна просверлить 4-6 отверстий Ø12мм;
5. в отверстие, оставшееся после удаления клапана, установить эжектор.

Пошаговая инструкция сборки дымогенератора из огнетушителя

Изготовление эжектора

Принцип работы эжектора заключается в прохождении через него потока воздуха, подаваемого компрессором. Этот поток подаёт дым в камеру, а образующееся при этом разрежение в генераторе усиливает тягу и тление опилок и щепы.

Сделать его можно из водопроводного тройника 1/2″:

1. в выходное отверстие закрутить кусок трубы длиной 10см;
2. с обратной стороны вставить деревянную пробку;
3. в центре пробки просверлить отверстие Ø10мм и вставить соответствующую трубку такой длины, чтобы она вошла в трубу 1/2″;
4. к тонкой трубке шлангом подключить компрессор, а толстая через трубу ПВХ присоединяется к коптильне.

На следующем рисунке изображена схема работы эжектора.

Схема работы эжектора котельни холодного копчения

Электростатическая коптильня: как сделать своими руками с генератором для холодного копчения

1 Разберем – что такое электростатическая коптильня

В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля.

Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.

В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.

к меню ↑

1.1 Внешний вид и принцип действия устройства

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

Как правило, продукты подвешиваются с помощью специальных крюков, чтобы с них мог без проблем стекать весь лишний жир.

Принцип действия несложный. Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки. Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения. Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе. Процесс копчения таким образом сокращается в несколько раз. Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.

к меню ↑

1.2 Особенности и преимущества

Многие считают, что электростатическая коптильня не может также качественно обработать продукты, как классические коптильни. На самом деле разница между этими конструкциями лишь в том, что первая имеет специальный блок, увеличивающий скорость и глубину проникания дыма в волокна продукта. Сам процесс копчения по технологии напоминает приготовление мяса и рыбы на пару, но с влажным дымом вместо горячего пара. Электростатика лишь увеличивает скорость диффузии частиц дыма, что позволяет сократить время приготовления всего до нескольких часов, когда с обычной коптильней процесс может занять несколько дней.

1.3 Из каких составляющих изготавливается

Собрать электростатическую коптильню своими руками очень просто. Достаточно подготовить все необходимые материалы и инструменты, а также ознакомиться со схемами и чертежами. Готовая конструкция будет состоять из таких частей, как:

• Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.
• Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
• Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
• Системы для охлаждения дымового потока.

Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.

В центральной части корпуса устройства нужно смонтировать съемную подвеску из проволоки, к которой будут прикрепляться предварительно подготовленные продукты.

Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.

В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.

к меню ↑

1.4 Наличие дополнительных опций

Дополнительные опции особо не сказываются на финальном результате, но кардинально упрощают сам коптильный процесс

Это очень важно, когда аппарат применяется на кухне, а не в другом помещении, где есть хорошая вентиляция

Такие модели отличатся по следующим факторам:

• Генератор дыма интегрирован или съёмный.
• Наличие водяного затвора.
• Наличие площадки для удобного и безопасного размещения на бытовой плите.
• Наличие устройства для применения в квартире. Оно позволяет существенно минимизировать дым и запахи.
• Возможность выбора режимов.
• Наличие цифрового термометра и таймера. Хотя в последнее время ими оснащаются почти все модели.

В автоматических электрических АХК минимальная вместительность – 40 кг, максимальная – 500 кг. Поэтому их логично применять в профессиональной среде.

Ассортимент домашних аппаратов, как правило, наполнен версиями зарубежных изготовителей. Их цены — серьёзные. Их главное достоинство – это лёгкость эксплуатации. Здесь есть блок питания. Благодаря ему:

• всё копчение проводится при стабильных температурных показателях,
• дым оседает равномерно, так сокращается период приготовления.

Бытовые модификации экономят ресурсы. Им для работы хватает 220 В. Для профессиональных моделей нужно 380 В

Домашние агрегаты могут иметь закрытый или открытый ТЭН. В первом случае у нагревательной зоны большая поверхность. Аппарату не требуется много топлива. Во втором случае зона нагрева скромная по размерам. Здесь следует применять опилки или мелкую щепу.

Промышленные модификации имеют множество функций. В них коптятся продукты по разным методикам. Ещё они задействуются как коптильные (жарочные) шкафы. Встречают в этой категории стационарные модели. Это камеры внушительных размеров. Они могут трудиться без пауз несколько суток. При этом здесь одновременно осуществляется несколько операций.

к меню ↑

1.5 Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

к меню ↑

1.6 Плюсы и минусы

Достоинством электростатической коптильни является простота использования и возможность изготовления ароматных деликатесов прямо на своем балконе или в гараже. Такой агрегат не занимает много места и весит до 10 кг за счет того, что выполнен он из нержавеющей стали. Использование этого антикоррозионного материала не только безопасно, но и несет в себе декоративную функцию – такая коптильня отлично впишется в любую современную кухню. В электростатической установке можно готовить ароматное мясо и вкусную рыбу, не стоя постоянно около нее, а употребление в пищу продуктов, приготовленных без использования жира, очень полезно для организма.

Часто можно услышать мнение, что вкус продукта после классической коптильни намного насыщеннее, но такое суждение является весьма субъективным. В большинстве случаев существенных различий во вкусе мяса или рыбы, приготовленных в обычных и электростатических коптильнях, нет. Единственным минусом, который можно отметить, является высокая цена, а также недостаточная универсальность компактных моделей.

1.7 Принцип работы

Устройство электростатической установки довольно простое. Как и в других видах коптилен, в электростатическом варианте продукты помещаются в специальный отдел. Чаще всего мясо, сало или рыбу подвешивают на специальные крюки в вертикальном положении, чтобы лишний жир и влага беспрепятственно стекали.

Принцип действия такого устройства также довольно прост. В дыморегуляторе с помощью электрического нагревателя из опилок и щепок различных сортов древесины получают дым, который заряжается за счет прохождения через заряженную решетку с полюсом высокого напряжения. Ионы стремительно проникают в заготовки, помещенные на отрицательно заряженном полюсе, за счет чего продукт коптится гораздо быстрее и на большую толщину слоя. В то время, пока коптильня работает, лишний дым свободно выходит с помощью дымоотвода.

1.8 Виды

В зависимости от того, можно ли переместить коптильню с места на место, различают:

• переносные устройства;
• стационарные;
• складные коптильни.

Коптильня может быть большого и малого размера, с дополнительными аксессуарами или без них. Почти всегда электростатические установки изготовлены из нержавеющей стали, однако встречаются и варианты из обычного металла. Кроме обычных коптилен, есть еще и многофункциональные, которые дополнительно используются в качестве духового жарочного шкафа.

В зависимости от назначения коптильни можно разделить на два вида:

• бытовые агрегаты, используемые для дома;
• промышленные варианты, предназначенные для использования на крупном производстве.

По температурному воздействию электростатические установки можно разделить на коптильни холодного, горячего или полугорячего копчения. Более распространенным способом приготовления продуктов является горячее копчение. Температура колеблется в пределах 45-150 градусов, а сам процесс занимает всего два часа. По окончании мероприятия на поверхности продуктов проступает ярко-золотистый оттенок. Такой способ не требует просушивания и подвяливания мяса и рыбы после самого копчения.

Перед холодным копчением продукты необходимо тщательно просолить, что может занять от одного до четырнадцати дней. Само копчение производят при температуре не выше 30 градусов в течение довольно долгого времени: процесс может занять от пяти дней до целого месяца. Холодное копчение несущественно меняет цвет готового продукта – мясо и рыба по цвету сходны с сушеными.

1.9 Обзор производителей

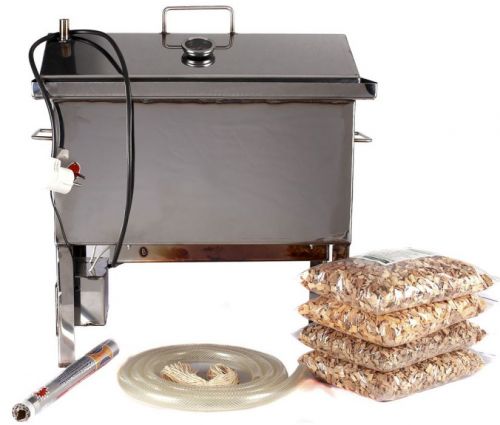

Коптильню можно не только собрать, но и приобрести уже готовую, опираясь на отзывы в интернете или рейтинг компаний-продавцов. Для частного использования прекрасно подойдут небольшие бытовые электростатические установки, представленные в линейках электрических коптилен от американской фирмы Greentechs или финляндского производителя Muurikka. Установки имеют компактный размер при развернутом функционале и демократичную цену в пределах 4-6 тыс. руб. Такие коптильни прекрасно подойдут для работы даже в самых маленьких помещениях.

При необходимости приобретения многофункциональной коптильной установки стоит остановить свой выбор на аппаратах марки Anuka из Новой Зеландии. Модели с дымогенераторами стоят в пределах 10-12 тыс. руб.

С большим ежедневным приготовлением продуктов прекрасно справится корейская электростатическая коптильня марки Kocateq или немецкая Landmann. С их помощью можно заготавливать мясо, колбасы и рыбу крупными партиями в потоковом режиме. Такие электростатические установки больше напоминают крупные промышленные аппараты, но, кроме своих больших размеров, ограничений для домашнего использования они не имеют.

2 Самостоятельное изготовление

Существует два типа коптилен с электростатическим контуром, которые возможно изготовить в домашних условиях своими руками:

• на старом телевизионном трансформаторе;
• на старом двухтактном двигателе или же катушке зажигания.

Различаются они между собой только теми блоками, посредством которых коптильня генерирует поле, а сам корпус и внешний вид могут быть одинаковыми.

к меню ↑

2.1 Катушка зажигания и автомобильный аккумулятор

Альтернативный генератор электростатического поля — индукционная катушка зажигания от двигателя внутреннего сгорания автомобиля. Она может выполнять роль понижающего трансформатора, а аккумулятор послужит хорошей заменой источника питания.

к меню ↑

2.2 Из развертки телевизора

Выполнить электрокоптильню можно из запчастей от старого телевизора. Более старые телевизоры содержали в своем составе плату развертки, которая и понадобится для создания. В дополнение изготавливают схему на строчнике, т.к. одна только плата развертки не позволяет управлять мощностью электростатического поля. Мощность блока высокого напряжения влияет на габариты итогового прибора – чем старее телевизор и, соответственно, мощнее плата, тем больше электрическое поле и больший корпус можно подобрать.

к меню ↑

2.3 Из автомобильных запчастей

Для коптильни из автомобиля можно использовать автомобильную катушку. Ее можно использовать в качестве повышающего трансформатора. Аккумулятор из автомобиля заменит источник питания.

к меню ↑

2.4 Из микроволновки

Из микроволновой печи могут понадобиться высоковольтные диоды. Для работы потребуются диоды номиналом от 0,3А до 2,5А, который определяется исходя из мощности.

к меню ↑

2.5 Из холодильника

Нарисовали схему коптильни из холодильника для дачи

Ненужный холодильник послужит прекрасным корпусом для аппарата. Электростатическую коптильню из холодильника можно использовать как дома, так и на даче. Прибор из холодильника получается большим и просторным, туда можно загрузить большее количество продукции. Перед тем, как делать уличный вариант коптильни, нужно определиться с местом, в котором она будет установлена. По возможности конструкцию лучше установить под уклоном, сам холодильник должен находиться выше дымогенератора. Если территория пологая, то внизу генератора дыма нужно выкопать яму или ставить саму основу на подставку.

к меню ↑

2.6 Конструкция из утятницы

Достаточно удобное и компактное устройство получится из двух утятниц. На одной из жаровен снимают ручку с крышки и закрепляют её на дно. Между собой две утятницы скрепляют винтами. Специально для них высверливают отверстия. Так же делают отверстия и для трубы-дымоотвода. Остальные детали — фантазия мастера. Например, сетку для размещения продуктов можно взять от старого холодильника или из детской коляски.

к меню ↑

2.7 Схемы и чертежи

Чтобы сделать коптильню, необходимо четко понимать, как именно должен выглядеть и из чего состоит конечный результат работы. На общей схеме электростатической коптильни можно обнаружить все необходимые элементы, в частности и сам духовой шкаф, корпус которого может быть выполнен как из металла, так и из дерева или даже плотного пластика. Рядом с ним должен быть прикреплен генератор напряжения.

В древесной щепе, прогреваемой теном или газовой горелкой, образуется дым необходимой плотности и аромата. С помощью вентилятора нагнетается такое количество воздуха, чтобы опилки не загорелись. Насыщенный дым должен быть охлажден водой и через штуцер попасть в духовой шкаф.

2.8 Подбор материалов и комплектующих

Напряжение в коптильной установке должно варьироваться в пределах 20-30 кВт, для чего используется высоковольтный генератор. Он также может быть изготовлен самостоятельно.

• Из катушки зажигания и машинного коммутатора. Блок высокого напряжения, собранный с помощью катушки и аккумулятора, представляет собой простую схему с источником питания и ключом. Задающий импульсы генератор должен быть с частотой 1-2 кГц, а напряжение всей цепи – 12 В, что потребует около 1-2 А.
• Из строчного трансформатора. Как и в первой схеме, здесь импульсы, поступающие от генератора, управляют транзистором. В итоге получается 20-25 кВт постоянного напряжения. И первый, и второй вариант схемы предполагают наличие генераторов, функционирующих на определенных частотах. В первом случае нужна частота 1000—2000 Гц, а во втором – 14000-16000 Гц. Лучше все же использовать генератор из развертки телевизора, так как он больше ускоряет движение частиц дыма, и процесс завершается раньше.

После выбора источника напряжения, необходимо перейти к изготовлению парогенератора. Самым лучшим корпусом для него послужит чугунная жаровня или нержавеющая кастрюля с толстыми стенками и дном. На дно тары насыпается слой крупы гранита или известняка в 2-3 см и укладывается нагреватель.

Идеальным вариантом нагревателя является спираль от камина или утюга с керамическими изоляционными кольцами. Поверх укладывают лист с отверстиями, который сходен с сито. На такой лист укладывают до 5 см щепы.

Отверстие, просверленное в крышке, закрывающей генератор, оборудуется штуцером и гибким пластиковым или металлическим гофрированным шлангом. Второй конец такого шланга присоединяют к охладителю дыма. Этот охладитель изготавливают из небольшой емкости для воды медной трубки длиной не менее 150 см. Медь сворачивают спиралью так, чтобы она помещалась в емкость, и к ее выводам присоединяют шланги от генератора дыма и вентилятора.

2.9 Инструкции по сборке

Самодельный коптильный шкаф лучше всего изготавливать из дерева или металла, но в последнем случае сложнее оборудовать изоляцию, да и стоит такой вариант дороже.

Собирается он размерами 70×50х100 см с дверью на петлях, которая должна очень плотно примыкать и не оставлять щелей. Анод (положительно заряженный электрод) выполняют из оцинкованной жести. Такую жесть снабжают остриями, которые направлены в сторону продукта – это создаст большую напряженность поля. Острия делаются с помощью надреза уголком и отгиба. Вместо жести, также можно приспособить металлическую ячеистую решетку.

Анодная панель делается точно так же и располагается по обеим сторонам от катода. Обе части анода должны быть соединены проводом и заземлены – это позволит создать статическое напряжение настолько мощное, что частицы дыма будут буквально «бурить» заготовку.

Чтобы подготовить готовую коптильню к работе, необходимо расположить в скороварке или жаровне щепу и включить нагреватель. В коптильный шкаф загружают сало или рыбу и включают вентилятор. Как только дым начинает поступать в бесперебойном режиме, дверцу шкафа можно закрыть и включить генератор. После завершения процесса копчения генератор нужно отключить и подождать две минуту, чтобы он остался без напряжения. Прежде чем трогать шкаф, отключают парогенератор и вентилятор, устройство разгружается, и только после этого производится влажная уборка всех запачкавшихся поверхностей.

3 Инструкция сборки коптильни холодного копчения

Существует множество советов, где камеру подобных конструкций изготавливают из картонных коробок, пластиковых бочек и прочих отходов. Использование холодного дыма позволяет это делать, но коптильни хватит на пару раз использования. Если есть желание постоянно заниматься копчением, своими руками собирают капитальную конструкцию.

к меню ↑

3.1 Ящик для коптильни холодного копчения

Коптильная камера может изготавливаться из любой ёмкости подходящего размера. Один из вариантов такого аппарата — старый металлический сейф:

1. удалить внутренние полки;
2. газовой горелкой и стальной щёткой очистить стенки от краски;
3. в верхней части коптильной камеры вырезать отверстие Ø100мм;
4. закрепить в нём дымоход из оцинкованной или пластиковой канализационной трубы;
5. в нижней части боковой стенки просверлить отверстие Ø20мм;
6. приварить к нему кусок водопроводной трубы с резьбой ½″;
7. на боковых стенках через каждые 10см приварить уголки 20×20мм;
8. изготовить необходимое количество решёток и разместить их на уголках.

Металлический сейф для коптильной камеры

Другим вариантом ящика для коптильни является коптилка из газового баллона. Желательно выбирать баллон большого объёма и диаметра, чтобы внутри было достаточно места для продуктов.

к меню ↑

3.2 Длина трубы для холодного копчения

У трубы в этих установках две функции — подвод дыма и его охлаждение. Чем больше диаметр дымоподводящей трубки, тем медленнее проходит по ней дым и сильнее охлаждается.

В таких коптильнях длина и диаметр трубы зависят от способа получения дыма:

• В установках с дымогенератором дым вырабатывается не горением, а тлнием опилок и смешивается с холодным воздухом. Поэтому трубка изготавливается из ПВХ и имеет длину до 1 метра и диаметр 16-20мм.
• В коптильнях с дымоходом в земле его длина зависит от сечения канавы. При её размерах 30×30см достаточно длины 3-4 метра, при сечении 15×15см длину необходимо увеличить до 5-7 метров.
• В аппаратах с дымоподводящим каналом из стальной трубы её диаметр может быть 100-150мм, а длина 5-10 метров. Первые 2-3 метра изделия, по которым проходит дым, нагретый до температуры выше 100°С, изготавливаются из обычной стальной трубки. Остальная труба может быть оцинкованная или пластиковая.

Дымоход для коптильни холодного копчения

к меню ↑

3.3 Очаг

На расстоянии минимум 2 м от камеры сооружают очаг. Печь выкладывают из красного или огнеупорного кирпича. Предусматривают дверцу для загрузки сырья и удаления золы. Под печку желательно забетонировать основание. В задней части предусматривают заслонку. Ее закрывают при розжиге, чтобы в камеру с продуктами исключить попадание первого едкого дыма, образующегося с началом горения.

к меню ↑

3.4 Канал

Особенное внимание уделяют конструкции канала. Внутри него будут осаждаться канцерогенные вещества, содержащиеся в дыме

Канал обычно начинают сооружать одновременно с очагом, так как его подключают к задней части печи.

Проще всего уложить металлическую тонкостенную трубу диаметром от 300-500 мм. Однако со временем она забивается сажей, требует чистки. Эффективным считается канал, прокопанный в земле. Его бока обкладывают красным кирпичом, верх укрывают листами металла для предотвращения обвалов грунта. Осаждающаяся копоть и конденсат отлаживаются на земляном дне. Почвенные бактерии переработают канцерогенные отходы, отпадет необходимость проводить чистку канала.

к меню ↑

3.5 Радиатор охлаждения дыма

Для того, чтобы копчение было холодным нам нужно охладить выходящий из генератора дым. Охладитель можно сделать из обычной трубки ПВХ длинной 1-2 метра. Обмотать этой трубкой дымоход, один конец подключить к водопроводному крану, второй опустить в канализацию. Также температуру дыма можно менять изменением длины дымохода. Прекрасно подойдет для этой роли телескопическая труба от старого пылесоса.

к меню ↑

3.6 Влагосборник

В процессе копчения из продуктов будет выделятся влага, жир и сок. Целесообразно на дне коптильной камеры соорудить влагосборник. В этом качестве можно использовать пластиковый тазик, если коптильня будет работать только по холодному и эмалированный, если периодически будет применяться для горячего копчения.

к меню ↑

3.7 Анодная сетка

В качестве анодной сетки, то есть сетки на которую будет подаваться положительный заряд от нашего генератора высокого напряжения можно использовать любую металлическую сетку, но лучше, конечно, из цветного металла или из нержавейки. На сетку для равномерного потока ионов можно накрутить небольшие металлические штыри длинной 3-4 сантиметра на одинаковом расстоянии.

к меню ↑

3.8 Катодные крюки

В качестве катода, то есть отрицательного полюса, можно использовать сами крюки, на которые будут крепиться продукты. Для более качественного и быстрого копчения крюки нужно втыкать в продукт на глубину 5-7 см. Если перекладина деревянная то минусовой провод присоединяем непосредственно к крюкам, если перекладина металлическая на изоляционных прокладках, то катодный провод можно присоединить в перекладине.

к меню ↑

4 Высоковольтный генератор для копчения электростатикой

Заинтересовавшись темой электростатического копчения за несколько месяцев чуть ли ни ежедневных экспериментов был разработан высоковольтный блок с циклическим таймером. Еще несколько месяцев занял подбор комплектующих и проектирование окончательного варианта устройства.

к меню ↑

4.1 Характеристики высоковольтного блока:

• Размеры корпуса: 135×75х50 мм. (без учета БП и выступающих частей);
• Напряжение питания: 12 вольт, потребление до 1А;
• Блок питания: 220В 2А в комплекте;
• Выходное напряжение:

20 киловольт (регулируется);

к меню ↑

4.2 Циклический таймер:

• Время подачи высокого напряжения: 5-60 секунд;
• Время паузы: 5 секунд – 5 минут;
• Шаг регулировки: 1 секунда.

к меню ↑

4.3 Управление блоком

к меню ↑

4.4 Демонстрация работы

Следует учесть, что для подключения высоковольтного генератора к коптильной камере потребуется высоковольтный провод. Самый простой вариант заказать на алиэкспресс по запросу «высоковольтный провод» или «high voltage wire», такой провод применяется в СО2 лазерных станках и в частности применен в данном блоке. Как заявлено, выдерживает до 40 киловольт.

Кроме этого, возможно подойдут провода ПМВК , ПВН , ПВВ , если их нет, отлично подойдет советский антенный кабель, я пробовал такой:

к меню ↑

4.5 Практическая часть

Теперь нам надо сделать сам блок высоковольтного копчения (далее ВВ блок). Для этого мы используем детали с Алиэкспресс. Нам понадобится:

1. Любой блок питания на 12 – 16 вольт. 16 вольт позволяет развить максимальную мощность ВВ блока и это предельное питание для микросхемы NE555, на которой работает ШИМ.

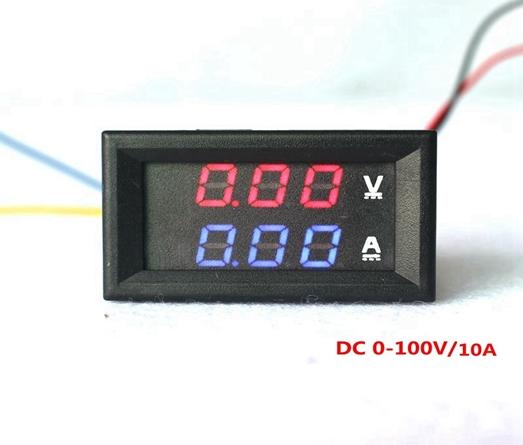

1. Вольтметр – амперметр для визуального контроля силы процесса копчения. Использование вольтметра — амперметра позволяет подобрать ту силу тока и напряжения копчения, которая оптимальна для используемой вами коптилки. Так же позволяет регулировать напряжение копчения при разной влажности, например зимой и летом.

1. Сам блок ШИМ. Он может быть разный, но должен вырабатывать импульсы с частотой не выше 1500Гц. Это максимальная эффективная частота для работы используемых высоковольтных диодов от микроволновки. А так же иметь мощность не менее 4 ампера, больше надежнее. Меня например вполне устраивает вот такой с Алиэкспресса. Правда он нуждается в переделке для понижения частоты, необходимо заменить конденсатор указанный стрелкой на номинал 103 (или 001мкФ).

1. Катушка зажигания. Я не могу точно сказать какая будет работать лучше, я использовал катушку от А/М Toyota на 12 вольт. Предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

1. Диоды использованы от микроволновой печки на 0.35A 15000 В. Они прекрасно выдерживают нагрузку, даже кратковременное короткое замыкание. Вообще есть диоды до 2.5 ампера, это для очень мощных коптилок.

1. Ну и конденсаторы. Желательно на 15000 вольт и примерно 560 пФ. Разброс параметров до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.

к меню ↑

5 Генератор высокого напряжения для коптильни своими руками

Высоковольтный генератор (ВВГ) с питанием 5 вольт:

Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.

Такой генератор выдает на выходе порядка 20 кВ ПОСТОЯННОГО (не импульсного) напряжения при токе нагрузки около 25 мкА, при этом имеет двойную гальваническую развязку от сети переменного тока 220В (при питании от сетевого блока питания). При питании от литий-ионного аккумулятора, такой вопрос вообще не стоит…
Про питание от аккумулятора и про циклический таймер будет в следующих статьях.

Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).

Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д…

Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.

Схема высоковольтного генератора для электростатического копчения

Весь процесс сборки показан в видео — высоковольтный генератор для электростатического копчения своими руками

к меню ↑

5.1 Сборка высоковольтного генератора

Генератор высокого напряжения — основная часть домашней коптильни электростатического типа. Для копчения в промышленных условиях для значительных количеств продукта используются специальные мощные трансформаторы. Для домашней коптильни на 7-10 кг за сеанс понадобится напряжение около 10-20 кВ. Для его обеспечения вполне подойдет трансформатор от какого-либо прибора, вышедшего из строя, или его можно приобрести специально на Aliexpress.

к меню ↑

5.2 Что понадобится для сборки генератора?

В качестве источника высокого напряжения используют высоковольтный генератор напряжения, который в домашних условиях можно взять из старого телевизора ( трансформатор строчной развертки) или катушки зажигания от автомобиля, которая даст напряжение сети около 12 В. Если вы нашли для своей коптильни трансформатор от телевизора с вакуумным кинескопом, то в нем уже есть постоянный ток.

Простейшая схема генератора обязательно включает в себя, кроме источника высокого напряжения, ключ. Он собирается либо с помощью реле, либо из транзистора. При работе обязательно необходимо учесть, что катушки создают опасное для жизни напряжение. При желании можно собрать генератор полностью самостоятельно с помощью готовых наборов Алиэкспресса.

Дополнительно понадобятся для сборки генератора:

1. вольтметр-амперметр, который позволит контролировать процесс копчения. С его помощью можно подобрать оптимальный для вашей установки режим силы тока и напряжения. Такая деталь поможет изменять напряжение при различных атмосферных условиях (влажности, температуры).
2. Блок питания на 12-16 вольт. Его можно купить или использовать деталь от старого устройства, например музыкального синтезатора.
3. Блок ШИМ (широтно-импульсная модуляция) изменяет ширину импульса постоянной амплитуды при фиксированной частоте и обеспечивает контроль величины напряжения и значения тока. При покупке в интернет-магазинах может понадобиться его английское название — PWM (Pulse-Width Modulation).
4. Высоковольтные диоды — покупные или от старой микроволновки. В зависимости от мощности коптильни, понадобятся диоды от 0.35А до 2.5 А. При работе с диодами внимательно относитесь к маркировке. На одном из концов детали имеются полоски, отмечающие катод.
5. Высоковольтные конденсаторы. Выбор их параметров зависит от особенностей выпрямителя.

к меню ↑

6 Техника безопасности

Поскольку будущая коптильня будет иметь электрический контур, крайне важно знать и соблюдать правила безопасности при работе с ней.

• Во-первых, агрегат должен располагаться на резиновом коврике (или каком-либо другом диэлектрическом основании).
• К процессу готовки можно приступать только в том случае, если уровень влажности в помещении не превышает 80%.
• Ингредиенты для копчения необходимо исключительно развешивать, контакты с сеткой или корпусом недопустимы.
• Все компоненты электрической цепи должны быть надёжно изолированы от самой конструкции, которую дополнительно рекомендовано заземлить.
• Доставать копчёные блюда можно только после отключения устройства от сети.

Любой признак неисправности — появление искры или статический заряд на корпусе — является достаточным основанием для немедленного выключения аппарата.

к меню ↑

7 Возможные проблемы копчения и пути их решения

Даже если установка была собрана согласно инструкции, домашние кулинары (особенно неопытные) зачастую сталкиваются с рядом трудностей, в частности, с низким качеством готового продукта. Рассмотрим самые распространённые проблемы и их решения.

• Наличие горечи — это связано с неверным выбором щепы. Не рекомендуется использовать сосновую древесину, опилки ели и других хвойных деревьев, поскольку в них содержится довольно много смолы. Та, в свою очередь, негативно влияет на вкус конечного блюда.
• Кроме того, отрицательное воздействие на свойства продукта оказывает чрезмерная влажность щепок, а также избыточная концентрация в брикетах (специальная спрессованная плитка для копчения).

• Рыхлая, расплывчатая структура — объясняется переизбытком влаги. Прежде чем начинать копчение, ингредиенты следует высушить.
• Резкий запах — вяленое мясо и рыбу нужно должным образом проветрить — минимум 6 часов. В действительности процедура готовки ещё не окончена, от излишков дыма необходимо избавиться.
• Низкая температура, недостаток дыма — это явление, как правило, связано с повреждением ТЭНов. Осмотрите нагревательные элементы на факт каких-либо неполадок и выполните замену, если потребуется.


к меню ↑

8 Рекомендации по использованию

Так как при копчении таких жирных продуктов, как сало или жирная рыба, в коптильном шкафу остаются пятна и подтеки, необходимо своевременно проводить влажную уборку установки. Очищать разборную конструкцию лучше сразу после остывания с помощью моющих средств «Блеск», Sorti или аналогичных им. Генератор должен оставаться сухим и чистым. Касаться его всегда следует с осторожностью, так как электрический заряд в нем может остаться еще на некоторое время даже после отключения.

Если необходимо быстро получить доступ к катоду или каким-либо другим частям установки, находящимся под напряжением, нужно закоротить элементы при помощи провода сопротивлением 5-10 кОм и ручки, за которую можно безопасно перемещать этот провод. Введение в систему различных тумблеров и кнопок является бессмысленным, так как они сразу будут перекрыты искрой при запуске генератора.

Влажность помещения, в котором располагается коптильная установка, не должна превышать 80%. Все электрические части должны быть хорошо изолированы, а сама коптильня должна стоять на диэлектрическом основании. Нельзя касаться включенной коптильни, и продукты внутри тоже не должны соприкасаться ни с чем, кроме крюков, на которых они висят.

Для монтажа корпуса коптильни можно использовать как заготовки из металла или дерева, так и уже готовые пространства, получившиеся из корпуса холодильника или старого кухонного шкафа. Готовые продукты необходимо хранить в сухом холодном помещении погреба, кладовки или в холодильнике.

Владельцы коптилен, собравшие их самостоятельно, говорят о различных сроках приготовления продукции. Поэтому время, необходимое на завершение процесса в той или иной собранной модели, можно установить лишь экспериментальным путем.

Если предварительно разобраться в устройстве и собрать механизм самостоятельно, то в случае его поломки легко будет произвести замену любой части, а приготовленные своими руками деликатесы из птицы, мяса и рыбы порадуют ваших близких на совместных трапезах и праздниках.

‘;

Электростатическая коптильня: какие бывают и как правильно сделать самостоятельно

Процесс домашнего копчения морепродуктов и мяса всегда был связан с большими хлопотами из-за того, что процедура эта довольно долгая и для нее необходимо дорогостоящее оборудование. Помимо этого, необходимо было постоянно находиться неподалеку от коптящихся продуктов, чтобы корректировать правильность процесса и проверять готовность, ведь рыбу и мясо легко пересушить. На сегодняшний день в продаже существуют аппараты для домашнего использования, но их цена довольно высока.

Особенности и преимущества

Многие считают, что электростатическая коптильня не может также качественно обработать продукты, как классические коптильни. На самом деле разница между этими конструкциями лишь в том, что первая имеет специальный блок, увеличивающий скорость и глубину проникания дыма в волокна продукта. Сам процесс копчения по технологии напоминает приготовление мяса и рыбы на пару, но с влажным дымом вместо горячего пара. Электростатика лишь увеличивает скорость диффузии частиц дыма, что позволяет сократить время приготовления всего до нескольких часов, когда с обычной коптильней процесс может занять несколько дней.

Плюсы и минусы

Достоинством электростатической коптильни является простота использования и возможность изготовления ароматных деликатесов прямо на своем балконе или в гараже. Такой агрегат не занимает много места и весит до 10 кг за счет того, что выполнен он из нержавеющей стали. Использование этого антикоррозионного материала не только безопасно, но и несет в себе декоративную функцию – такая коптильня отлично впишется в любую современную кухню. В электростатической установке можно готовить ароматное мясо и вкусную рыбу, не стоя постоянно около нее, а употребление в пищу продуктов, приготовленных без использования жира, очень полезно для организма.

Часто можно услышать мнение, что вкус продукта после классической коптильни намного насыщеннее, но такое суждение является весьма субъективным. В большинстве случаев существенных различий во вкусе мяса или рыбы, приготовленных в обычных и электростатических коптильнях, нет. Единственным минусом, который можно отметить, является высокая цена, а также недостаточная универсальность компактных моделей.

Принцип работы

Устройство электростатической установки довольно простое. Как и в других видах коптилен, в электростатическом варианте продукты помещаются в специальный отдел. Чаще всего мясо, сало или рыбу подвешивают на специальные крюки в вертикальном положении, чтобы лишний жир и влага беспрепятственно стекали.

Принцип действия такого устройства также довольно прост. В дыморегуляторе с помощью электрического нагревателя из опилок и щепок различных сортов древесины получают дым, который заряжается за счет прохождения через заряженную решетку с полюсом высокого напряжения. Ионы стремительно проникают в заготовки, помещенные на отрицательно заряженном полюсе, за счет чего продукт коптится гораздо быстрее и на большую толщину слоя. В то время, пока коптильня работает, лишний дым свободно выходит с помощью дымоотвода.

Виды

Коптильня может быть большого и малого размера, с дополнительными аксессуарами или без них. Почти всегда электростатические установки изготовлены из нержавеющей стали, однако встречаются и варианты из обычного металла. Кроме обычных коптилен, есть еще и многофункциональные, которые дополнительно используются в качестве духового жарочного шкафа.

Самостоятельное изготовление

Различаются они между собой только теми блоками, посредством которых коптильня генерирует поле, а сам корпус и внешний вид могут быть одинаковыми.

Схемы и чертежи

Чтобы сделать коптильню, необходимо четко понимать, как именно должен выглядеть и из чего состоит конечный результат работы. На общей схеме электростатической коптильни можно обнаружить все необходимые элементы, в частности и сам духовой шкаф, корпус которого может быть выполнен как из металла, так и из дерева или даже плотного пластика. Рядом с ним должен быть прикреплен генератор напряжения.

В древесной щепе, прогреваемой теном или газовой горелкой, образуется дым необходимой плотности и аромата. С помощью вентилятора нагнетается такое количество воздуха, чтобы опилки не загорелись. Насыщенный дым должен быть охлажден водой и через штуцер попасть в духовой шкаф.

Подбор материалов и комплектующих

После выбора источника напряжения, необходимо перейти к изготовлению парогенератора. Самым лучшим корпусом для него послужит чугунная жаровня или нержавеющая кастрюля с толстыми стенками и дном. На дно тары насыпается слой крупы гранита или известняка в 2-3 см и укладывается нагреватель.

Идеальным вариантом нагревателя является спираль от камина или утюга с керамическими изоляционными кольцами. Поверх укладывают лист с отверстиями, который сходен с сито. На такой лист укладывают до 5 см щепы.

Отверстие, просверленное в крышке, закрывающей генератор, оборудуется штуцером и гибким пластиковым или металлическим гофрированным шлангом. Второй конец такого шланга присоединяют к охладителю дыма. Этот охладитель изготавливают из небольшой емкости для воды медной трубки длиной не менее 150 см. Медь сворачивают спиралью так, чтобы она помещалась в емкость, и к ее выводам присоединяют шланги от генератора дыма и вентилятора.

Инструкции по сборке

Анодная панель делается точно так же и располагается по обеим сторонам от катода. Обе части анода должны быть соединены проводом и заземлены – это позволит создать статическое напряжение настолько мощное, что частицы дыма будут буквально «бурить» заготовку.

Чтобы подготовить готовую коптильню к работе, необходимо расположить в скороварке или жаровне щепу и включить нагреватель. В коптильный шкаф загружают сало или рыбу и включают вентилятор. Как только дым начинает поступать в бесперебойном режиме, дверцу шкафа можно закрыть и включить генератор. После завершения процесса копчения генератор нужно отключить и подождать две минуту, чтобы он остался без напряжения. Прежде чем трогать шкаф, отключают парогенератор и вентилятор, устройство разгружается, и только после этого производится влажная уборка всех запачкавшихся поверхностей.

Обзор производителей

Коптильню можно не только собрать, но и приобрести уже готовую, опираясь на отзывы в интернете или рейтинг компаний-продавцов. Для частного использования прекрасно подойдут небольшие бытовые электростатические установки, представленные в линейках электрических коптилен от американской фирмы Greentechs или финляндского производителя Muurikka. Установки имеют компактный размер при развернутом функционале и демократичную цену в пределах 4-6 тыс. руб. Такие коптильни прекрасно подойдут для работы даже в самых маленьких помещениях.

Рекомендации по использованию

Так как при копчении таких жирных продуктов, как сало или жирная рыба, в коптильном шкафу остаются пятна и подтеки, необходимо своевременно проводить влажную уборку установки. Очищать разборную конструкцию лучше сразу после остывания с помощью моющих средств «Блеск», Sorti или аналогичных им. Генератор должен оставаться сухим и чистым. Касаться его всегда следует с осторожностью, так как электрический заряд в нем может остаться еще на некоторое время даже после отключения.

Если предварительно разобраться в устройстве и собрать механизм самостоятельно, то в случае его поломки легко будет произвести замену любой части, а приготовленные своими руками деликатесы из птицы, мяса и рыбы порадуют ваших близких на совместных трапезах и праздниках.

Как сделать раскладную электростатическую коптильню своими руками, смотрите в видео ниже.
