Коптильня из бочки своими руками чертежи и фото пошаговая инструкция

Коптильня из бочки своими руками позволяет сэкономить на покупке агрегата, получить возможность готовить мясо, рыбу горячего копчения. Процесс изготовления не так уж сложен, как кажется на первый взгляд. Главное – подробно ознакомиться с принципом работы домашней коптильни, вариантами ее обустройства, следовать четкому алгоритму действий.

Выбор и подготовка бочки

Чтобы самодельная коптильня из бочки, сделанная своими руками, была надежна в эксплуатации, необходимо придерживаться следующих советов по ее выбору и подготовке:

1. Для изготовления коптильни лучше использовать металлическую бочку, пластиковые емкости здесь не подходят, они не выдержат высоких температур при копчении продуктов. Деревянную тару стоит применять для холодной обработки.
2. Объем металлической бочки должен составлять 200 л. Перед началом работ емкость, бывшую в эксплуатации, нужно очистить, нейтрализовать остатки химических веществ, специфический запах. Для этих целей ее изнутри необходимо обжечь при помощи паяльной лампы, затем заполнить водой и оставить на несколько дней.
3. Если металлическая тара полностью запаяна, то крышку следует срезать, она отлично подойдет для сбора жира, стекающего в процессе копчения. Получится своеобразный противень.

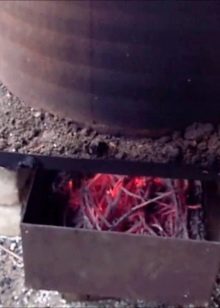

4. Для закладки дров внизу бочки нужно предусмотреть топочную. Для этого вырезают прямоугольное отверстие шириной 30 см и длиной 20 см. Из получившегося фрагмента металла делают дверцу, приваривают петли, устанавливают ручки, оснащают фиксирующей задвижкой.
5. Для обустройства дымохода на другой стороне емкости нужно проделать круглое отверстие. Под поддув на днище прорезают продольные отверстия, которые будут способствовать лучшему горению, быстрой уборке золы. Но здесь есть один нюанс: отверстия не должны быть слишком широкими, иначе дрова будут выпадать.

Принцип горячего копчения в бочке

Прежде, чем сделать коптильню из бочки своими руками, нужно понять, какие есть основы горячего копчения, чем они отличаются от холодного способа обработки сырья. Эта технология выделяется безопасностью, эффективностью и быстротой приготовления мяса, рыбы. Полуфабрикаты, находящиеся внутри бочки, подвергаются обработке дымом от тлеющих древесных щепок, его температура в среднем составляет 70 °C.

Длительность процедуры копчения может быть 2 часа, достигать 2 дня. Продукты после приготовления имеют выраженный приятный аромат и вкус, они достаточно сочные, употреблять их можно сразу. В этом и заключается основное отличие от холодного копчения, где продукты коптятся на протяжении 4 суток.

Разновидности коптилок горячего копчения из бочки

Коптильня горячего копчения из бочки 200 литров имеет простую конструкцию, существуют и модернизированные варианты, где есть дополнительные возможности типа настройки конкретного температурного режима. Самыми распространенными видами коптилок являются:

1. Вертикальная. Этот агрегат простой в исполнении, топка может быть оборудована внутри бочки, или быть отдельно от камеры. Использовать такую установку можно только для горячего копчения.

2. Горизонтальная. Коптильня относится к категории универсальных, ее хорошо использовать – и как мангал, и как барбекю. По принципу изготовления она похожа на агрегат из газового баллона, но со своими тонкостями. Преимущество горизонтальной коптильни заключается в равномерном распределении дыма. Но есть и недостаток – у нее слабая степень герметизации.

3. Из двух бочек. Одна емкость нужна для изготовления топки, а другая – камеры для полуфабрикатов. Устройство для горячего копчения зарекомендовало себя как практичное и эффективное, готовить в котором быстро и удобно.

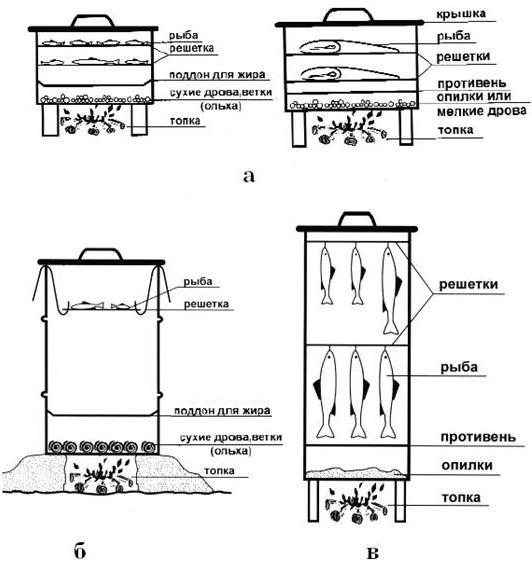

Схемы и чертежи для коптильни своими руками из бочки

Сделать коптильню своими руками из железной бочки под силу каждому, если иметь в наличии схему и придерживаться технологии изготовления.

Как сделать горизонтальную коптилку горячего копчения из бочки

Процесс изготовления коптильни горячего копчения из бочки своими руками выглядит следующим образом:

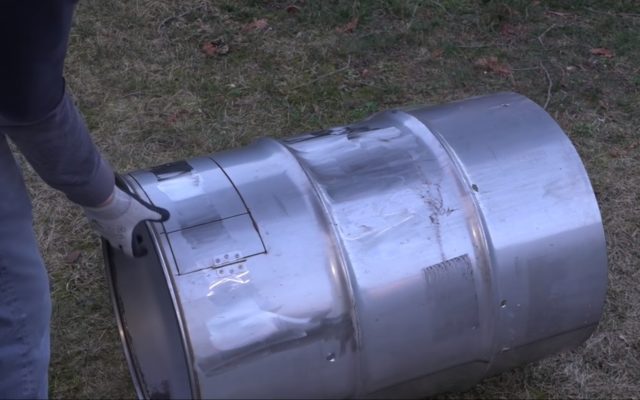

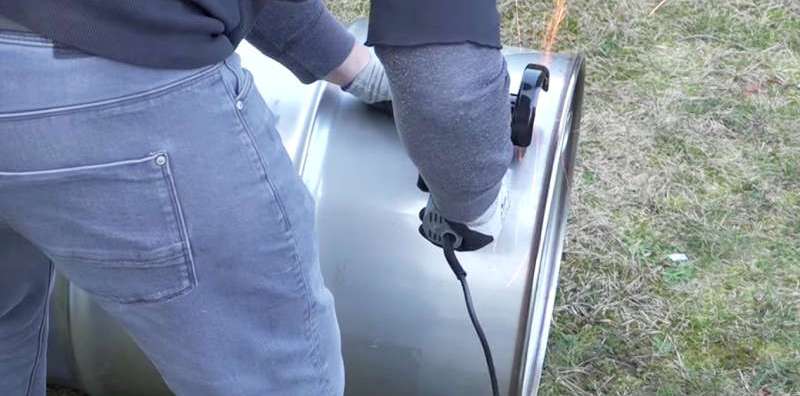

1. Сделать разметку под крышку на боковой части железной емкости, и вырезать ее при помощи болгарки. По форме она может быть и круглой, и квадратной, и прямоугольной. Как вариант, можно бочку распилить на две части.

2. Установить металлические полосы, чтобы исключить проваливание крышки внутрь коптильни. Подойдут и готовые планки, и обод, взятый от другой бочки. Для крепления можно взять заклепки. Сначала нужно выгнуть планку по форме емкости, сделать отверстия и состыковать ее.

3. Произвести монтаж петель на крышке. Сначала делают отверстия, а потом используются заклепки. Делать нужно сначала на одной стороне, а потом – на другой. Здесь важно, чтобы все было по уровню, без перекосов.

4. Зафиксируйте ручку на крышке. Крепление происходит через отверстия при помощи болтов.

5. Сделать дымоход из трубы, фитинга, разместив на дне коптильни, сбоку. Для герметичности конструкции используют для фиксации болты. Можно для стыковки деталей применять сварочный аппарат.

6. Установить решетку внутрь конструкции, просверлив отверстия. Продумать подставку. Оптимально использовать «козла», но можно просто определить бочку на заранее подготовленное место.


Совет! Во избежание западания крышки в противоположную сторону стоит предусмотреть ограничитель из цепочки, зафиксировав один конец на неподвижной части конструкции, а второй – на люке.

Как из двух бочек сделать коптильню горячего копчения

Инструкция по изготовлению коптильни из двух бочек своими руками с фото:

1. Подготовить 2 металлические емкости, очистить их от краски. Лучше брать бочки – одну большую для коптильной камеры, другую меньше для топки. Конструкция будет похожа на букву Т.
2. В большой по объему таре вырезать боковую стенку по всей длине и 1/3 окружности.

3. Крышку зафиксировать на петлях.

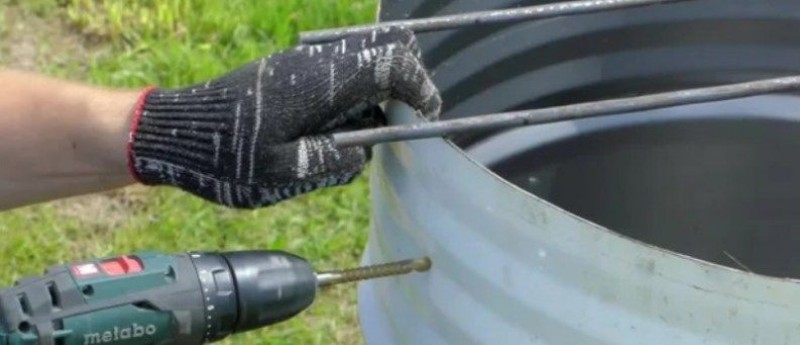

4. Сделать отверстия 10 мм под установку стальных прутьев диаметром 8 мм, отступив от дна коптильной камеры 1 и ½ таких расстояний. Смастерить поддон, решетки. Монтировать их на стальные прутья.

5. Меньшую по объему бочку установить в вертикальном положении. Сначала убрать верхнюю крышку, обрезав так, чтобы максимально плотно произошла стыковка с коптильной камерой.

6. Потом вырезать дверцу, где большее отверстие будет под дрова, а меньшее над дном – для поддува, удаления золы. Их крепят на петли.

7. Закрепить колосниковую металлическую решетку внутри емкости между дверцами, ее толщина должна быть от 5 мм. Установить дымоход, прорезав сзади вверху отверстие диаметром 100 мм. Произвести сборку всех частей коптильни.


Вертикальная коптильня горячего копчения из бочки 200 литров

Чтобы сделать коптильню горячего копчения из бочки, нужно соблюдать следующую последовательность действий:

1. Отрезать в запаянной бочке верхнюю часть. Полученный фрагмент подойдет для поддона.

2. Сделать внизу емкости дверцу размером 20х30 см, состыковав ее с бочкой при помощи петель на сварке.

3. На дне проделать отверстия для поддува и очистки от золы. Разделив тару на 3 равные части, на 1/3 зафиксировать дно из металла толщиной от 4 см.

4. В соответствии с размерами трубы, фитинга сделать отверстие под дымоход.

5. Приварить ножки к коптильне для создания воздушного пространства.

6. Из крышки сделать поддон для сбора жира. Установить его можно на прутья, отступив от дна 15-20 см.

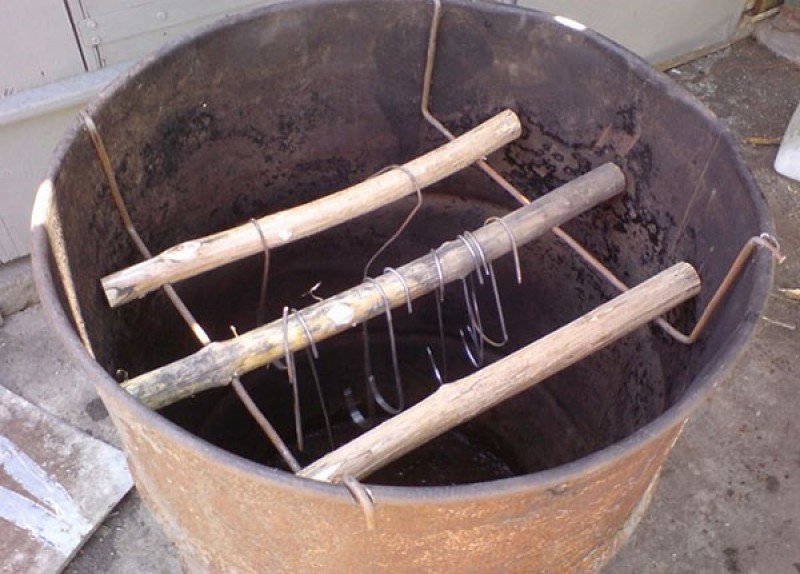

7. Изготовить основу для решетки, и произвести ее установку. В качестве петель подойдут прутья арматуры, которые вмонтированы с четырех сторон резервуара. Главное, чтобы решетку можно было достать без проблем.

8. Сделать крышку для коптильни с ручкой.


Электрическая коптилка горячего копчения из бочки своими руками

Собрать коптильню своими руками из 200 литровой бочки можно по следующей схеме:

1. Подготовить тару, очистить, помыть.

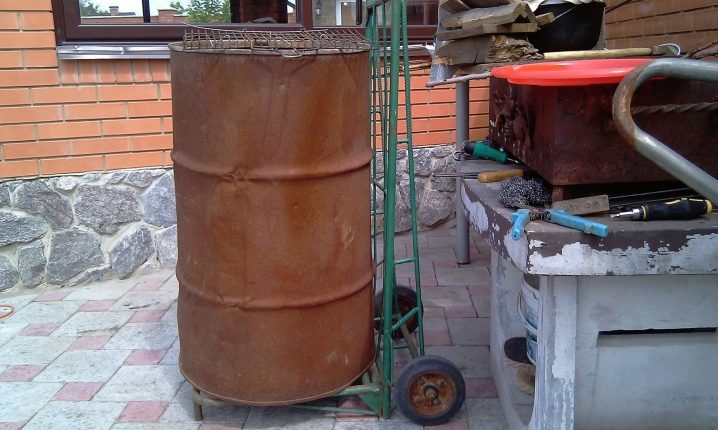

2. Произвести установку мебельных колесиков. Их монтируют ко дну тары, чтобы упростить процесс транспортировки коптильни.

3. Установить электроплитку. Сначала нужно снять с прибора крышку, изъять из корпуса все «внутренности», оставив нагревательный элемент. За счет винтов выполнить его фиксацию.

4. Установить термометр. Просверлив отверстие вверху бочки, монтируют механический прибор. Согласно его показаниям можно будет определять температуру внутри домашней коптильни.

5. Установить поддон. В качестве него можно использовать форму для выпечки диаметром 50 см. Размещают в середине резервуара с помощью отверстий для крепления.

6. Обустроить дымоход. Проем для отвода дыма делают в крышке, его диаметр 5 см. Открывать заслонку можно спустя 10-20 минут работы коптильни, когда появится первый дым. Для регулировки воздушного потока отверстие открывают.

7. Установить емкость для сбора опилок. Металлическая решетка здесь вполне подойдет. Как вариант, можно использовать чугунную кастрюлю.

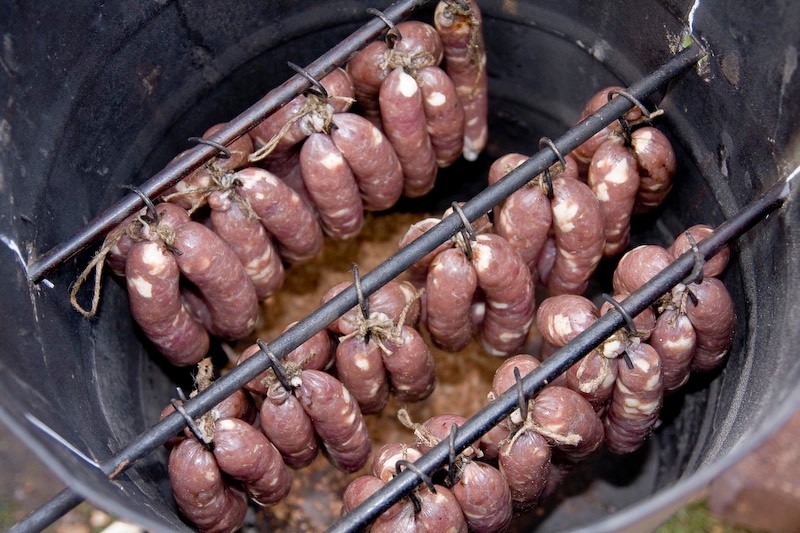

8. Разместить вверху бочки решетку либо прутки под полуфабрикаты.

9. Подключить агрегат к сети.


Совет! В случае отсутствия крышки вместо нее для коптильни подойдет мешковина. При ее использовании продукты будут приготовлены несколько быстрее, что нужно учитывать.

Другие варианты коптилен из бочки своими руками

Кроме стандартных коптилен, есть еще и другие разновидности. Каждая из них имеет свои особенности изготовления.

С топкой внутри

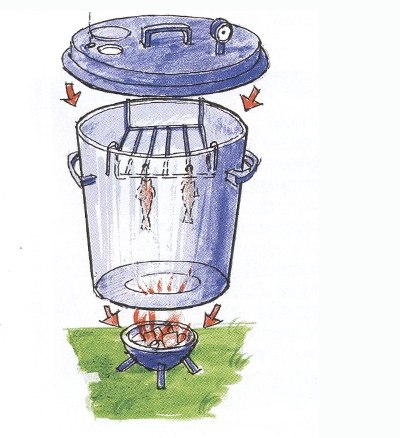

Этот вариант приемлем только для горячего копчения продуктов. Собрать домашний агрегат можно по следующей технологии:

1. Установить бочку вертикально.

2. Проделать несколько отверстий в днище емкости, чтобы улучшить поддув.

3. Вырезать проем внизу бочки прямоугольной формы. Через него будет происходить укладка дров. Из полученного фрагмента металла сделать дверцу на петлях. Усилить ее можно путем использования железной полоски, зафиксировав на свободных краях.

4. На расстоянии 1/3 от всей высоты обустроить еще одно днище.

5. Установить с боковой части бочки дымоход, сделав отверстие под трубу.

6. Установить решетку вверху коптильни.

7. Изготовить перфорированную крышку из металла, деревянного круга.


Универсальная

Для сборки коптилки своими руками горячего копчения из бочки нужно соблюдать ту же последовательность действий, что и при изготовлении вертикальной конструкции за исключением топки.

В стенке резервуара делают отверстие под трубу, которая идет от дымогенератора. При размещении коптильни на специально отведенной под нее площадке трубу можно обустраивать внизу бочки.

С паяльной лампой

Чтобы собрать своими руками коптильню с использованием паяльной лампы, необходимо:

1. Произвести подготовительные мероприятия, очистив емкость.

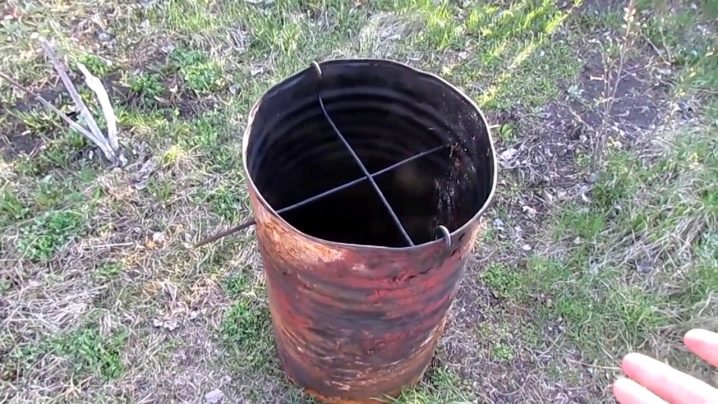

2. При помощи сварочного аппарата приварить прутья, которые будут использованы для копчения продуктов.
3. В днище резервуара сделать отверстие, приварить муфту с внутренней резьбой. Подготовить кусок трубы, где один конец заварен наглухо, а второй имеет резьбу.
4. Сделать крышку для коптильни, по диаметру она должна превышать диаметр бочки. Для удобства предусмотреть ручку.
5. Когда коптильня будет готова, производят загрузку продуктов, на трубу направляют паяльную лампу.

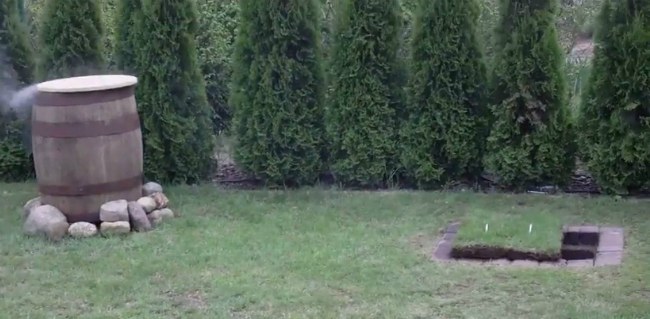

Из деревянной бочки

Этот вариант домашней коптильни отличается не только функциональностью, но и декоративностью. Для ее создания необходимо обустроить канал для прохода дыма, как и топку, в земле, спрятав под слоем почвы.

В то время, когда коптильня не задействована, ее можно накрыть крышкой, на которой хорошо оформить клумбу. Украсить ее можно даже при помощи фрагмента газона. Для повышения декоративности деревянную бочку украшают природным камнем.

Правила копчения в бочке

Чтобы продукты горячего копчения имели приятный вкус и аромат, стоит придерживаться определенных рекомендаций. Также важно покупать только свежие продукты.

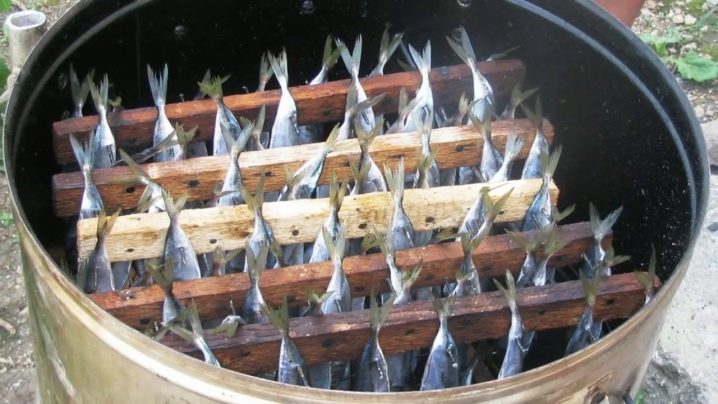

Что можно коптить в бочке

В самодельной коптильне можно приготовить и рыбу, и домашнее мясо, и дичь, и птицу, а также колбасу. Для придания особого вкуса в качестве топлива используют древесину фруктовых пород, виноградную лозу, можжевеловые ягоды. Подойдут для копчения и лиственные породы.

Время и температура копчения в бочке

Процесс горячего копчения полуфабрикатов предусматривает поддержание температуры в определенном диапазоне – 80-120 °C. Именно при таких показателях может произойти ряд необходимых процессов: денатурация белка, появление дымных частичек внутри используемого сырья, образование сока и жира. Продолжительность периода термообработки составляет 40 минут – 3 часа.

В зависимости от типа полуфабрикатов время и температура внутри бочки разная:

1. Для приготовления рыбы температура 80-120 °C, 40 минут – 1 час.
2. Для копчения домашнего мяса температура составляет 90-110 °C, 2-3 часа.
3. Для дичи температура в коптильне должна находиться в пределах 90-120 °C, а время процесса – 3 часа.
4. Для птицы в бочке температурный режим должен быть от 80 до 100 °C, а время – 30 минут – 1 час.
5. Для копчения домашней колбасы температуру держат в пределах 60-120 °C, а время – 1-2 часа.

Советы профессионалов

Домашняя коптильня из бочки позволяет производить термическую обработку сырья дымом, температура которого варьируется от 80 до 120 °C. Есть некоторые советы по использованию такой конструкции:

1. Перед изготовлением емкость под коптильню должна пройти тщательную подготовку, никаких следов краски, специфических запахов не должно быть.
2. Использовать в качестве топлива хвойные породы из-за большого количества смол не стоит, это только ухудшит вкусовые качества продуктов.
3. Чтобы готовые продукты не горчили, не следует закладывать в топку слишком много древесины. Достаточно 1-2 горстей щепы.
4. Разжигать щепу нужно только после загрузки в коптильню сырья.
5. Чтобы отрегулировать температурный режим, необходимо либо уменьшить, либо увеличить тление щепы.

Видео, как сделать коптильню своими руками из бочки:

Заключение

Коптильня из бочки своими руками – отличный способ получить вкусные и ароматные продукты с дымком у себя на даче. Сделать ее не сложно, главное – определиться с вариантом конструкции, и следовать технологии изготовления.

Коптильня горячего копчения своими руками из бочки: как сделать, схемы и чертежи

1 Какую бочку лучше выбрать, как её подготовить

Понятно, что для копчения пригодны исключительно металлические бочки, пластиковые по понятным причинам для этого не годятся. Что касается оптимального объёма, то всё зависит от личных предпочтений. В принципе коптить можно и в 50- , и в 100-литровых ёмкостях, но если вы хотите готовить впрок, то лучше делать коптильню из 200-литровой бочки. Тем более, что они более распространены.

Второе необходимое условие – металл должен быть достаточно толстым и качественным. Время, затрачиваемое на подготовку бочки, во многом зависит от того, что в ней было до этого. Если краска, то здесь тоже имеются свои нюансы, чтобы отчистить некоторые её разновидности, придётся сильно постараться.

В любом случае алгоритм, как подготовить бочку, должен быть примерно следующим:

• первый этап – тщательное мытье снаружи и изнутри с использованием кухонных средств;
• если содержимым бочки были горюче-смазочные материалы, её необходимо тщательно вытереть насухо;
• затем обжигают ёмкость изнутри, это позволит избавиться от большинства вредных веществ, оставшихся на стенках и днище после мытья;
• бочка снова чистится, теперь – от сажи в результате обжига. Наличие мини-мойки с подачей воды под давлением в этом случае будет большим плюсом.


к меню ↑

1.1 Виды

Многолетний опыт «умельцев» позволил создать немало вариантов бочковых коптилен. Самые легкие (во всех смыслах) даже мобильны, могут быть привезены на автомобиле к месту пикника или на рыбалку, на охотничью базу. В качестве основы для таких изделий выступают пивные кеги или малогабаритные деревянные бочки. Если есть желание сделать камеру с эффектом гриля, она обязательно должна иметь каркас.

Велико разнообразие стационарных изделий, одни из них предназначены для горячего копчения, другие — для холодного, а третьи могут выполнять обе эти функции гармонично.

Необходимо предусмотреть аналоги устройств, присутствующих в промышленных коптильных камерах:

• дымохода;
• дымогенератора;
• вытяжки.

Специфика горячего копчения состоит в том, что дым должен поступать снизу, преодолевая минимальное расстояние. Технически это решается двумя различными способами. В одной из схем прорезают окошко, чтобы можно было подбросить опилки и разжечь их. В другой — ставят камеру копчения над обособленной топкой. Саму топку выполняют по-разному: это может быть и простая выемка в земле, и небольшой мангал, выложенный из кирпичей.

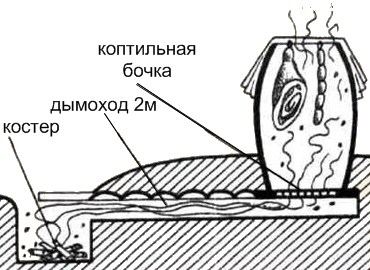

Иной подход практикуется, когда создают коптильню холодного типа. Тут уже требуется остужать дым, порой приходится даже прокладывать дымоход в несколько метров длиной. Его выполняют в виде траншей, закопанных в землю труб и так далее — вариантов очень много. Если вдруг места очень мало, приходится устанавливать двойную камеру с искусственным охлаждением, в которой есть два отсека и разделяющая их мокрая ткань.

Экономичнее и практичнее всех домашняя коптильня, которая позволяет сочетать горячий и холодный режимы обработки. Сдвоенную горизонтальную камеру делают из пары одинаковых по размеру бочек, которые связываются дымовыми трубами. При использовании влажного фильтра вверху можно организовать полугорячее копчение; внизу всегда располагается камера сгорания.

Часть домашних мастеров отдает предпочтение традиционному виду коптилен — так называемому шкафу. В качестве основания делается каркас из дерева, ключевые элементы — брус сечением 40×40 мм. Какой бы корпус ни был выбран, его обшивают с трех сторон досками, толщина которых составляет 25 мм, а наибольшая ширина — 100 мм.

Оптимальна окажется вагонка из лиственной древесины:

• осиновой;
• ольховой;
• липовой.

Лишь в крайних случаях допустимо применять хвойные детали, тем более, что найти дерево трех перечисленных пород будет довольно просто. Независимо от конкретного типа материала, нужно добиться максимальной герметичности корпуса. Эта задача решается за счет применения теплоизоляционных материалов, таких как пеньковая веревка, помещаемых даже в самые незначительные стыки.

Дверца должна соответствовать габаритам передней стенки, для нее применяются дощечки величиной 25×100 мм. Периметр проема должен быть герметизирован уплотнительной пищевой резиной, наподобие той, которой покрыты дверцы холодильников. Крышу коптильни делают односкатной либо двускатной. В первом случае она должна быть устремлена назад, формируется такое изделие из досок, которые на 40 — 50 мм длиннее, чем в основании. Во втором — формируется стропильная система, скат которой может составлять от 0,55 до 0,65 м; места соединений всегда делают герметичными.

Стационарные уличные коптильни грунтуют и окрашивают сверху масляной краской. Поскольку крыша все равно не будет нагреваться, опасаться отслоения не стоит, куда важнее ориентироваться на защиту от воды. Дымоход всегда дополняют заслонками и шаберными механизмами (только подобное решение обеспечивает высокую эффективность работы коптильни).

1.2 Размеры

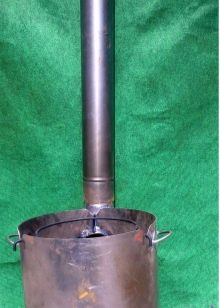

Миниатюрная коптильня легко делается из старого пивного кега. К емкости нужно подвести трубку, по которой будут подавать дым, и в самом кеге прорезать отверстие, куда будет ставиться решетка с продуктами. Еще проще будет поставить обыкновенный бочонок сверху на мангал, и не заниматься дополнительными трубками.

Более крупный вариант — вертикальная камера для копчения объемом 200 литров. Выбрав такое решение, придется оборудовать основание и специальную топку в нижней части конструкции. Загружать мясо, рыбу или птицу можно как в вертикальной, так и в горизонтальной плоскости. При использовании гидравлического затвора рекомендуемые размеры коптильни составляют 45×30х25 либо 50×30х30 см. Крышка, в которой присутствует затвор, не должна быть толще 0,2 см.

1.3 Этапы создания

Самые разные пошаговые инструкции по изготовлению коптилен на основе бочек включают несколько базовых манипуляций, которые всегда приходится делать руками:

• подобрать подходящие материалы;
• составить планы и чертежи;
• собрать конструкцию;
• установить ее и опробовать в действии.

И то, что коптильня самодельная, не снижает требовательности ни к проектированию, ни к используемым материалам.

1.4 Разновидности коптилен из бочки

Коптильный аппарат можно собрать разными способами, каждый вариант обладает своим набором преимуществ и недостатков. Поэтому, чтобы не ошибиться с выбором, последствия которого исправить уже не удастся, необходимо внимательно изучить все возможные варианты.

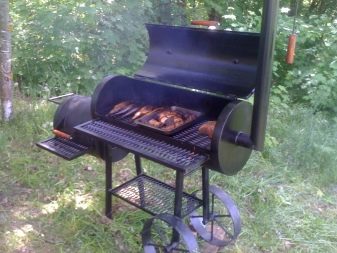

Горизонтальное расположение коптильни

Конструкция, при которой бочка расположенная плашмя, то есть горизонтально, хороша удобством доступа к внутренней её части. Как правило, верх у бочки отсутствует, или закрывается крышкой далеко не герметично, поэтому первое, что придётся сделать – заварить открытый край листовым металлом.

Дальнейшие шаги:

• вырезаем крышку, которая будет крепиться к цилиндру петлями. Касаемо её размеров, то оптимальным вариантом является высота чуть менее половины бочки, для двухсотлитровой ёмкости места внутри будет ещё много. Для открывания крышки нужно сделать ручку, щеколда или засов не дадут ей открываться во время готовки;
• чтобы вырезанная крышка не проваливалась внутрь, по её периметру приваривают металлические полоски, выходящие за край крышки на несколько сантиметров;
• на одной из боковых граней делаем отверстие небольшого диаметра для дымохода, подсоединяемого посредством фитинга;
• внутри бочки, чуть ниже края крышки, привариваем или прикручиваем болтами направляющие для решётки;
• внизу используем такие же уголки для монтажа поддона, необходимого для сбора жидкостей, стекающих с готовящихся продуктов, это существенно облегчит уборку ёмкости после копчения;
• щепа для генерации дыма выкладывается непосредственно на дно бочки.


Главным недостатком горизонтальной конструкции являются её размеры, она займёт примерно вдвое больше места, нежели вертикальная коптильня. В принципе для дачи это не столь актуально.

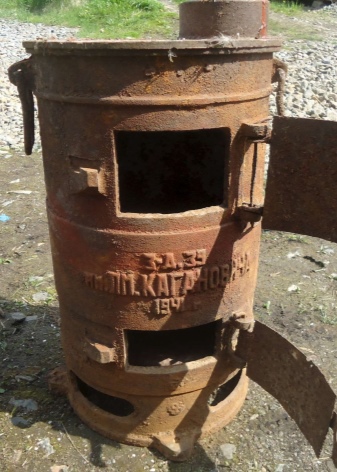

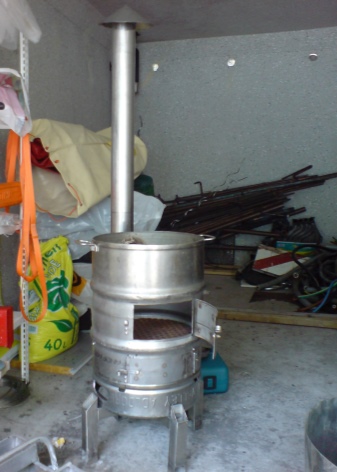

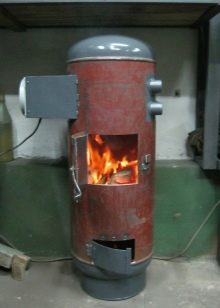

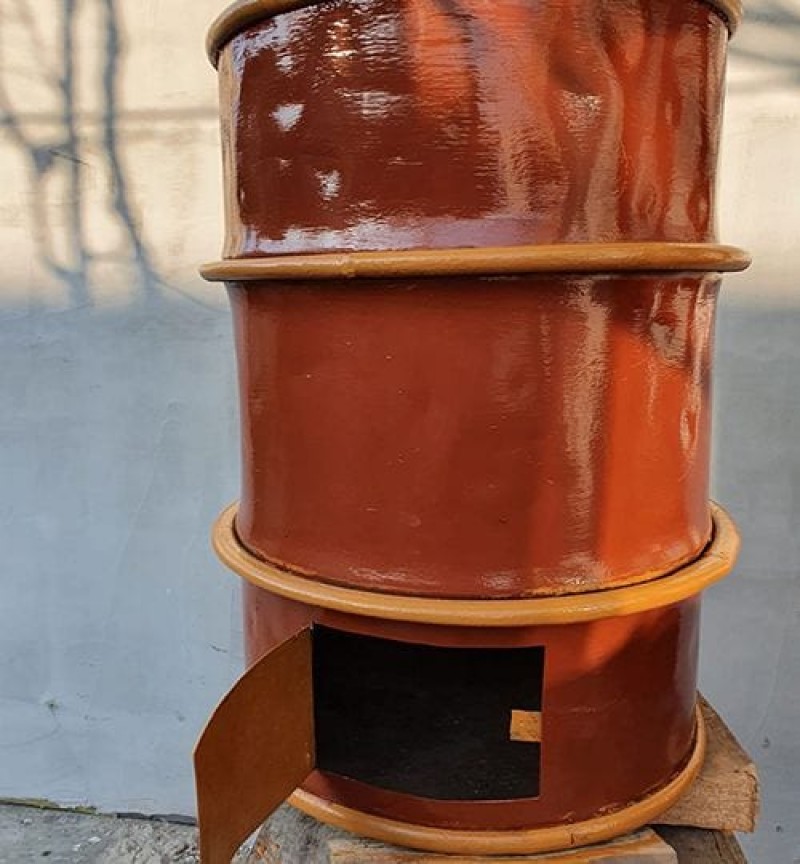

С внутренней топкой

Если по каким-то причинам использование открытого огня неприемлемо, можно попытаться изготовить коптилку горячего копчения с топочным отсеком, расположенным внутри.

Пошаговая инструкция:

• бочка будет расположена вертикально, использовать её для копчения холодным методом вы не сможете. Делаем на дне ёмкости несколько отверстий малого диаметра, выступающих в качестве поддувала для топочного отсека;
• вырезаем дверцу для закладки дров или углей, прикрепляем её на петлях, делаем щеколду и ручку, привариваем ленту по периметру для плотного прилегания дверцы;
• высота топочного отсека – примерно третья часть высоты бочки. Не этой отметке привариваем ещё одно дно, шов должен быть герметичным, а толщина металла – достаточной, чтобы не прогореть;
• сверху бочки, желательно сбоку, вырезаем отверстие для дымохода и монтируем его, используя фитинги или гофрированную трубу;
• вверху привариваем направляющие для установки решётки;
• изготавливаем крышку из металла или плотной породы дерева, в которой также проделываем пару небольших отверстий. Крышка должна прилегать к бочке достаточно плотно, чтобы не проникал дым.


Достоинство такой конструкции очевидно – внутреннее расположение топки, а минус вытекает из этого же: расположить дымогенератор вне бочки не получится.

С использованием паяльной лампы

Этот способ хорош тем, что в качестве теплогенератора используется паяльная лампа вместо дров, что гораздо проще, быстрее и удобнее. И, кроме двухсотлитровой бочки, можно использовать и ёмкости меньшего объёма. Плюс при незначительном изменении конструкции удастся коптить и холодным способом.

Как изготовить:

• подготавливаем бочку (чистим, прожариваем);
• вверху привариваем направляющие для прутьев, если предполагается подвешивание продуктов, а немного ниже – для установки решётки;
• в нижней части бочки, ближе к дну, высверливаем небольшое отверстие, привариваем муфту с внутренней резьбой;
• готовим трубку, заваренную с одной стороны (с резьбой на другой стороне), которая будет служить дымогенератором;
• делаем крышку для бочки с боковой каёмкой по периметру и ручкой сверху;
• коптильню устанавливаем на кирпичи или невысокую металлическую подставку.


Коптить лампой действительно очень просто: закладываем в трубку щепу, прикручиваем её к муфте, сверху выкладываем продукты, направляем на кончик трубки со щепой паяльную лампу. Контролировать температуру будет намного проще, чем углями.

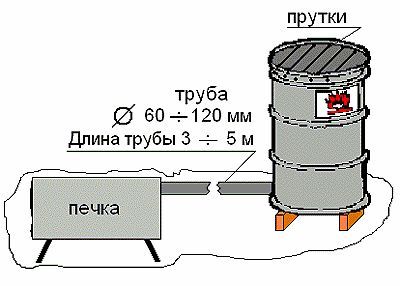

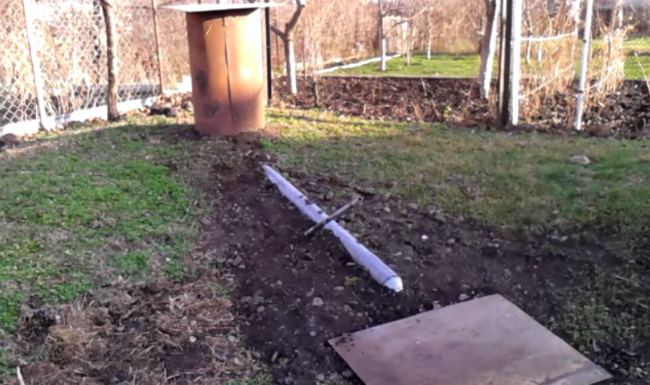

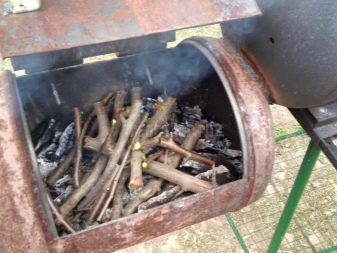

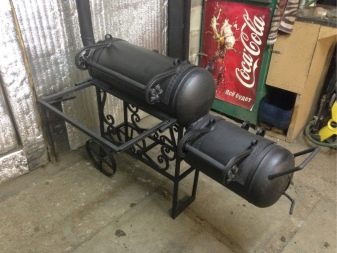

Из двух бочек

Это конструкция, которую можно выполнить для применения в двух альтернативных вариантах, одна из ёмкостей будет служить дымогенератором, вторая – коптильным отделением.

Отличие между ними будет заключаться в способе соединения ёмкостей. Если соединить их напрямую, получится аппарат для горячего копчения. Использование трубы или гофрированного шланга позволит коптить продукты холодным способом, который считается более привлекательным.

В первом случае ёмкость для генерации дыма будет установлена вертикально, а коптильное отделение – горизонтально. В вертикально установленной ёмкости срезаем верх, в горизонтальной вырезаем дырку. Привариваем одну бочку к другой. Преимущество такой конструкции – большая площадь коптильного отделения, при этом топку можно изготовить из бочки меньшего размера.

Если разделить бочки трубой, то дым, прежде чем попадёт в коптильный отсек, остынет, что и является необходимым условием для холодного копчения.

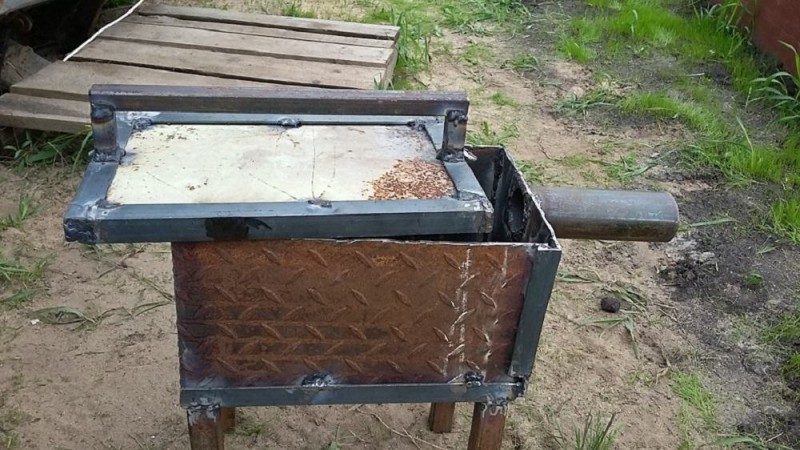

И ещё один положительный момент: на выходе дымогенератора можно установить фильтрующий элемент, использовав намоченную ткань.

Электрическая коптильня

Лучший вариант — своими руками сконструировать и собрать коптильню из бочки, позволяющую максимально точно придерживаться нужного температурного режима, тем самым повысив качество готовящихся блюд – использовать устройство с электрическим нагревательным элементом при условии включения в конструкцию термостата с термометром.

Пошаговый алгоритм:

• бочка должна быть установлена вертикально, в нижней её части, на расстоянии около 100 мм от дна, просверливаем вентиляционные отверстия диаметром около 10 мм;
• устанавливаем в нижней части аппарата нагревательный элемент, к которому последовательно подключаем термостат, но его нужно разместить ближе к верхнему краю бочки, присоединив к нему снаружи термометр;
• в центральной части бочки привариваем крепления, на который будет смонтирован поддон для жира;
• выше проделываем ту же операцию для установки решётки или прутьев;
• щепу можно закладывать прямо на дно ёмкости, но можно использовать и чугунную сковороду или иную подходящую посуду;
• в крышке аппарата проделываем отверстия для подсоединения дымохода, крепящегося фитингом или вставив трубу напрямую.


Главный недостаток такой коптильни – необходимо наличие источника питания 220 В. Если приделать к ней колёсики, то её будет проще транспортировать и передвигать с места на место. Впрочем, мобильными можно сделать любые коптильни, состоящие из цельного корпуса.

Универсальная коптильня

Если имеется возможность, то лучше всё же изготавливать своими руками универсальную коптилку холодного/горячего копчения, желательно из стандартной двухсотлитровой бочки.

От аппарата горячего копчения она будет отличаться наличием в нижней части отверстия для присоединения внешнего дымогенератора.

При горячем методе в качестве дымогенератора используется нижняя часть ёмкости, отверстие прикрывается заглушкой.

При использовании отдельного дымогенератора его соединяют с коптильным отсеком с помощью трубы, длина которой подбирается с таким расчётом, чтобы обеспечить температуру коптильного отсека на уровне 30 градусов.

к меню ↑

2 Общая информация по устройству

Прежде, чем рассказать, как сделать коптильню из бочки своими руками рассмотрим принцип устройства таких приспособлений, что упростит понимание всей технологии и конструкции.

Итак, независимо от материала, используемого для изготовления, агрегат должен быть оборудован двумя камерами:

• в одну помещаются продукты для приготовления;
• во вторую – стружка или поленья, которые и будут выделять дым.

Сами отделы могут быть как совмещенными, так и разделенными. Во втором случае для подачи дыма используется труба.

Совмещенные применяются для приготовления деликатесов горячего копчения, поскольку на продукты воздействует не только дым, но и высокая температура. В разделенных готовятся продукты холодного копчения, поскольку дым успевает потерять свою температуру, а повышенная температура снизиться.

к меню ↑

2.1 Для холодного способа

Естественно, конструкционные отличия состоят не только в этом. Так, когда делается коптильня холодного копчения своими руками из бочки, обязательно следует дополнительно обустроить отдельно печь для дров. Она может быть сделана:

• из кирпича;
• из металлических листов.

В камере для деликатесов следует предусмотреть крючки или полочки, на которых и будут закрепляться продукты.

Для крышки подбирается древесина или мешковина, что даст возможность не только задерживать дым, но и позволяет испаряться влаге. Печь и емкость для копчения соединяются посредством самой простой трубы.

Для крышки из дерева категорически запрещено использовать любые хвойные породы – при нагревании смолы выделяют большое количество канцерогена, крайне вредного для здоровья.

К слову, для коптильни холодного копчения достаточно использовать в качестве крышки смоченную ткань, которую периодически меняют. А для горячего, вследствие высоких температур, целесообразно использовать металлическую крышку.

Как сделать коптильню холодного копчения из бочки – видео

к меню ↑

2.2 Для горячего способа

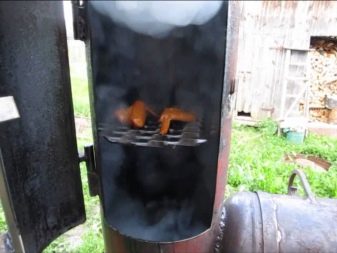

Когда делается коптильня горячего копчения своими руками из бочки, то в таком случае древесина укладывается непосредственно на дне емкости, в которой и располагаются продукты.

Под продуктами и над жаровней с опилками нужно дополнительно установить противень – он предотвратит попадание жира, выделяющегося из мяса или рыбы, в тлеющие угли. Если такое произойдет, вспыхнет пламя, и продукты сгорят. В закрытой коптильне пламя потушить, по аналгии с шашлычницей, не удастся. Естественно, между стенками и противнем нужно предусмотреть зазор, чтобы дым свободно поднимался.

Обратите внимание на то, что опилки желательно перед использованием пропитать водой, чтобы они тлели, но не горели.

Холодный способ – более длительный, на приготовление деликатесов может уйти несколько суток. Горячий – позволяет получить приготовленную пищу уже через несколько часов.

Коптильня из бочки всего за 45 минут – видео

к меню ↑

2.3 Пошаговая инструкция

Коптильня на даче, изготовленная своими руками из бочки, даст возможность без проблем, легко и, главное, достаточно быстро готовить вкусные и оригинальные деликатесы. Выше мы предоставили вам краткую информацию об особенностях устройства таких печей, а теперь приведем подробную инструкцию, в которой пошагово рассказываются все особенности производства.

Для крышки подбирается древесина или мешковина, что даст возможность не только задерживать дым, но и позволяет испаряться влаге. Печь и емкость для копчения соединяются посредством самой простой трубы.

Для крышки из дерева категорически запрещено использовать любые хвойные породы – при нагревании смолы выделяют большое количество канцерогена, крайне вредного для здоровья.

К слову, для коптильни холодного копчения достаточно использовать в качестве крышки смоченную ткань, которую периодически меняют. А для горячего, вследствие высоких температур, целесообразно использовать металлическую крышку.

Как сделать коптильню холодного копчения из бочки – видео

к меню ↑

2.2 Для горячего способа

Когда делается коптильня горячего копчения своими руками из бочки, то в таком случае древесина укладывается непосредственно на дне емкости, в которой и располагаются продукты.

Под продуктами и над жаровней с опилками нужно дополнительно установить противень – он предотвратит попадание жира, выделяющегося из мяса или рыбы, в тлеющие угли. Если такое произойдет, вспыхнет пламя, и продукты сгорят. В закрытой коптильне пламя потушить, по аналгии с шашлычницей, не удастся. Естественно, между стенками и противнем нужно предусмотреть зазор, чтобы дым свободно поднимался.

Обратите внимание на то, что опилки желательно перед использованием пропитать водой, чтобы они тлели, но не горели.

Холодный способ – более длительный, на приготовление деликатесов может уйти несколько суток. Горячий – позволяет получить приготовленную пищу уже через несколько часов.

Коптильня из бочки всего за 45 минут – видео

к меню ↑

2.3 Пошаговая инструкция

Коптильня на даче, изготовленная своими руками из бочки, даст возможность без проблем, легко и, главное, достаточно быстро готовить вкусные и оригинальные деликатесы. Выше мы предоставили вам краткую информацию об особенностях устройства таких печей, а теперь приведем подробную инструкцию, в которой пошагово рассказываются все особенности производства.

Необходимые инструменты и материалы

Чтобы получилась хорошая коптильня, вам понадобится следующее:

• обычная металлическая бочка емкостью до 200 литров – в идеале та, в которой не содержались химические вещества и нефтепродукты;
• арматура – не менее 6 миллиметров в диаметре;
• проволока для сетки – лучше всего подойдет стальная;
• металлический уголок – он пойдет на ножки (нужно четыре равных по длине отреза);
• труба диаметром в десять сантиметров и длинно около метра – для дымохода.

Из инструментов:

• болгарка;
• диск для резки металла;
• электродуговая сварка с электродами;
• рулетка.

Если в емкости ранее содержались химические или нефтепродукты, а также машинные масла, не просто помойте ее, а еще и пропарьте паяльной лампой или обожгите – это гарантированно уничтожит остатки химикатов. После этого залейте водой и оставьте на несколько дней.

Последовательность действий

Некоторые бочки бывают полностью запаяны – в таком случае сначала нужно срезать крышку. Ее не выбрасывайте – из нее получится идеальный противень для собирания жира.

Внизу будет топочная – в этой части вырежьте прямоугольное отверстие для загрузки дров. Размеры дверки – примерно 20 сантиметров в высоту и 30 сантиметров в ширину. Этот кусочек также не выбрасывайте – из него получится отменная дверка:

• приварите петли;
• установите ручку;
• обязательно предусмотрите фиксирующую задвижку.

С противоположной стороны – еще одно отверстие, но круглое, под дымоход.

На дне вырежьте продольные дырки для обеспечения поддува и лучшего горения, а также быстрого удаление золы. Дырочки не должны быть слишком широкими, иначе дрова начнут выпадать раньше, чем перегорят.

Теперь приступайте к изготовлению камеры – на уровне одной трети от дна закрепляется лист железа – это будет дно коптильного бака. Идеальным вариантом для него станет металл толщиной около 4 миллиметров – он не прогорит, будет равномерно распределять тепло.

Далее установите дымоход, приварив его к подготовленному ранее отверстию – возможно, трубу придется немного загнуть, чтобы они идеально стала в месте крепления.

Следующий шаг – установка ножек. Их высота должна быть не менее тридцати сантиметров – это обеспечит оптимальный зазор для поступления воздуха и создания тяги, что гарантирует хорошее тление дров.

Чтобы увеличить полезный объем вашей рукотворной коптильной установки, плиту можно выложить из кирпича, а бочку установить сверху. Дымоход устанавливается в задней части кирпичной печки.

Отдельно изготавливается противень для сбора жира – как говорилось выше, он должен быть чуть меньше диаметра вашего агрегата, примерно на три-четыре сантиметра по кругу, что гарантирует хорошее поступление дыма. Для установки поддона внутри привариваются две металлические распорки. Сам противень приваривать не нужно – если он будет съемный, это упростит процесс подгрузки опилок.

Следующий этап – установка решеток или крючков. Количество решеток зависит от высоты бочки – расстояние между каждым уровнем должно составлять около 15 сантиметров. Чем больше «этажей», тем больше продуктов за один раз вы приготовите.

При создании опор для решетки или крючков, убедитесь, что они не будут препятствовать выниманию противня.

Для изготовления решетки используйте толстую стальную проволоку.

Заключительный этап – крышка для бочки. Идеальный материал – древесина лиственных пород. В ней нужно высверлить несколько небольших отверстий, через которые будет испаряться излишняя влага. Еще раз напоминаем, что это не должны быть хвойные породы, идеальным решением станут лиственные и фруктовые деревья.

Как видите, коптильня из бочки легко делается своими руками, а дополнительные чертежи, представленные в статье, помогут вам в создании этого приспособления.

к меню ↑

2.4 Правила пользования

В первую очередь нужно подобрать стружку, которая будет использоваться для получения дыма. Сразу же откажитесь от любой древесины хвойных порода – она выделяет смолы и испортит вкус деликатесов.

Лучше всего для этих целей подходят ветви:

• яблони;
• вишни;
• абрикоса;
• сливы;
• прочих фруктовых деревьев;
• ольхи.

Для придания особого вкуса рекомендуется добавить немного можжевельника. Эти опилки раскладываются на дне коптильного бака и дымят, обеспечивая приготовление мяса или рыбы:

• в самом низу располагает дно с опилками;
• затем ставится противень для сбора жира;
• после этого на решетку раскладывается мясо, рыба, сало или кура – их следует дополнительно обвязать обычной бечевкой или шпагатом;
• когда все разложено, сверху на бочку кладется деревянная крышка с отверстиями.

Вот в саму печь можно закладывать даже хвойные ветки, ведь дым от их сгорания выводится через дымоход.

Дрова поджигаются и в процессе горения нагревают металлическое дно коптильного бака, в результате чего разложенные ровным слоем опилки начинают тлеть. Скорость приготовления продуктов зависит от их типа:

• рыбе достаточно получаса;
• на мясо уйдет не менее часа – в зависимости от его вида и размера кусков;
• на куру – чуть более сорока минут.

Приготовленные таким образом деликатесы отличаются великолепным вкусом, они натуральны, лишены каких-либо добавок и негативных примесей, используемых для копченостей на фабриках и пищевкусовых заводах.

к меню ↑

2.5 Еще три варианта коптилен

И вкратце расскажем о еще трех вариантах изготовления коптилен. Подробно описывать процесс создания устройств не будем – зная основные принципы работы этого агрегата,  описанные выше, вы сможете сами разобраться в особенностях его формирования.

Всего лишь час на работу

Как говорится, «голь на выдумки хитра» — это наиболее простой метод, который предполагает следующее:

• берете старую водосточную трубу;
• под небольшим уклоном вкапываете ее в землю, соединяя место расположения костра и сам бак для продуктов;
• для костра – достаточно небольшой ямки, накрытой листом металла;
• интенсивность горения регулируется именно этим листом – чем больше он открыт, тем сильнее полыхает пламя.

Своеобразная сушилка

Этот агрегат в основном используется для создания сухофруктов или сушеных грибов. Есть в продаже электрические аналоги, тогда как мы предлагаем сделать ее за час и почти бесплатно.

Суть обустройства заключается в следующем:

• берется две бочки или бетонные блоки;
• устанавливаются друг на друга, образовывая канал для передвижения дыма, высота которого составляет около трех метров;
• между ними располагается металлический лист или противень;
• на него дополнительно укладывается мелкий щебень, а также сетка для сушки фруктов;
• с помощью этого устройства в итоге удается не только заготовить фрукты на зиму, но и накоптить мяса.

Деревянная бочка

Еще один простой способ, позволяющий сделать не только функциональное изделие, но и своеобразное украшение для вашего сада:

• канал для дыма, как и топка, располагаются в земле, при этом прячутся под слоем грунта;
• топка, когда не осуществляется копчение, накрывается крышкой, на которой расположен слой дерна с газоном или даже небольшая клумба;
• коптильня – это деревянная красивая бочка;
• дополнительно украсить ее можно камнем – в итоге она станет частью ландшафтного дизайна.

к меню ↑

3 Как самостоятельно смонтировать коптильню горячего/холодного копчения

Достаточно иметь навыки работы со сварочным аппаратом, болгаркой и прочим слесарными инструментами, каких-либо специфических знаний не потребуется.

к меню ↑

3.1 Схемы, чертежи с указанием размеров

И здесь тоже ничего придумывать не нужно. Готовые схемы вместе с детальными чертежами достаточно легко найти в интернете, от вас потребуется только выбрать устраивающий вас вариант и приступить к его реализации.

Еще один простой способ, позволяющий сделать не только функциональное изделие, но и своеобразное украшение для вашего сада:

• канал для дыма, как и топка, располагаются в земле, при этом прячутся под слоем грунта;
• топка, когда не осуществляется копчение, накрывается крышкой, на которой расположен слой дерна с газоном или даже небольшая клумба;
• коптильня – это деревянная красивая бочка;
• дополнительно украсить ее можно камнем – в итоге она станет частью ландшафтного дизайна.

к меню ↑

3 Как самостоятельно смонтировать коптильню горячего/холодного копчения

Достаточно иметь навыки работы со сварочным аппаратом, болгаркой и прочим слесарными инструментами, каких-либо специфических знаний не потребуется.

к меню ↑

3.1 Схемы, чертежи с указанием размеров

И здесь тоже ничего придумывать не нужно. Готовые схемы вместе с детальными чертежами достаточно легко найти в интернете, от вас потребуется только выбрать устраивающий вас вариант и приступить к его реализации.

к меню ↑

3.2 Конструкция, схемы и чертежи коптильни из бочки на 200 литров

Сборка может занять много времени, если не использовать заготовленный заранее чертеж или схему. Можно сделать ее самостоятельно, скачать в интернете. Есть варианты таких коптильных устройств:

• Вертикальная модель 200 литров своими руками;
• Горизонтальная конструкция;
• Коптилку, состоящюю из двух бочек;
• Имеющая подземное место для розжига дров с отводом к емкости для копчения;
• Электрическая бочка-коптильня;
• Универсальная емкость.

В каждой из этих версий может использоваться бочка объемом 200 л.

к меню ↑

3.3 Инструменты и материалы

Как мы уже отмечали, без опыта обращения с болгаркой и сварочным аппаратом за такую работу лучше не браться или пригласить для выполнения этих операций специалиста. Итак, что нам понадобится:

• бочка ёмкостью 150-200 литров;
• сварка;
• листовая сталь;
• болгарка;
• ручка для дверцы/крышки, щеколды, петли;
• уголки для направляющих;
• средства установки дымохода (труба, фитинг);
• термометр.

3.4 Изготовление крышки

Съёмная крышка для коптильни любого типа – обязательный элемент. Если конструкция аппарата горизонтальная, она вырезается непосредственно из боковины бочки, для вертикального устройства крышку можно вырезать из куска металла или даже изготовить из дерева, сбив и обрезав в виде круга доски.

к меню ↑

3.5 Устройство дымохода

Это устройство должно полностью соответствовать типу коптильни холодного копчения своими руками из бочки. Длина трубы для отвода дыма может быть от 3 м., ширина – 0.5 м., высота – 0.3 метра. Благодаря таким параметрам дым будет охлаждаться и достигать нужной температуры. Это позволит приготовить блюда с особым ароматом.

Есть методы изготовления бочки для копчения с трубой, пролегающей под землей или лежащей на ее поверхности. Для дымохода подойдет обычная труба из металла. Для подземного способа пролегания нужно сделать траншею, предварительно укрыв ее досками. Если он будет служить долгое время, тогда лучше сделать подземный проход из кирпича.

к меню ↑

3.6 Устройство топки

Это нужное устройство для копчения. Его можно сделать отдельно от бочки, используя при этом старую кастрюлю с достаточной вместительностью или насыпать щепу на дно емкости. Также можно сделать отдельное устройство для розжига при помощи металла и сварочного материала.

Если топка будет располагаться отдельно от бочки, тогда потребуется сделать его из кирпича в виде квадрата со станками, потолком и днищем. К этому месту следует подвести трубу-дымоход.

к меню ↑

3.7 Разметка и распиловка бочки

Если бочка запаяна с двух концов, верхний торец отрезают. Перед этим прорисовывают черту для ровного шва.

Пошаговая инструкция:

• распиливают отверстие для закладки топлива на 5 см от низа;
• вырезанную деталь садят на петли, чтобы получилась дверь;
• в дне делают отверстия для подачи воздуха;
• круглую перепонку из железа с отверстиями крепят на высоте 25 см от дна.

к меню ↑

3.8 Решетка и крючки

Решетку делают съемную, берут подручную деталь из холодильника, используют кладочную сетку. Ячейки выбирают такого размера, чтобы не проваливались мелкие продукты.

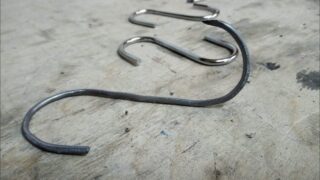

Для крупных тушек используют крючки из нержавейки, их цепляют за поперечные прутья. Туши не должны касаться одна к другой, поэтому достаточно трех перекладин.

к меню ↑

3.9 Подготовка основания камеры

Рекомендуется хорошо вымыть бочку изнутри, очистить ее от загрязнений и остатков продуктов, которые в ней хранились. Отдельно подготавливать основание не нужно. Но если имеются дыры в днище, тогда их стоит заделать или заварить, чтобы дым не выходил из бочки, а поднимался к продуктам.

В нижней части бочки можно сделать дверцу, благодаря которой можно посыпать щепу. Для этого потребуется вырезать отверстие прямоугольного вида. вырезанный кусок нужно прикрепить на петли с одной стороны, а к другой — приделать задвижку для фиксирования этой дверцы.

к меню ↑

3.10 Поддон для сбора жира

Нужно поставить поддон для сбора жира. Если этого не сделать, тогда жировые выделения будут тушить щепу и копчение не будет качественным. Эту конструкцию можно сделать самостоятельно или взять готовый противень нужной формы. Для изготовления нужно использовать лист металла с огнеупорными характеристиками. Края лучше подогнуть внутрь, чтобы стекающий жир не выливался за эти края.

к меню ↑

3.11 Изготовление опоры

Устанавливать бочку можно на кирпичи, камни или непосредственно на топливо. Но этот метод не будет эффективным, используется достаточно редко. Можно затратить немного больше времени и соорудить прочную подставку для емкости-коптильни. Он должен быть выше топлива и быть достаточно устойчивый, чтобы выдержать тяжелую бочку.

Варианты по изготовлению отделения для поддона по сбору жира:

1. На днище конструкции следует уложить 3 кирпича. На эти опоры устанавливается емкость для собирания жировых выделений.
2. На высоту 15-20 см. от дна в стенке бочки требуется сделать 3 отверстия, в которые нужно вставить болты, фиксирующие гайками нужного диаметра. На эту конструкцию можно установить поддон.
3. Сделать 8 отверстий. В них протянуть 4 прута тонкой трубы или арматуры. На эту решетку поставить поддон.
4. К емкости для жира можно приделать отдельные ножки. Это позволит быстро вынимать поддон и освобождать от налившейся жидкости.

к меню ↑

3.12 Приспособления для крепления продуктов

Лучше всего подвешивать продукты. Для этого нужно сделать в коптильне холодного копчения отверстия в боковых стенках недалеко от верха бочки. В них продеть требуемое количество прутов. Их может быть 2-3 в зависимости от того, какие продукты будут подвешиваться. Потребуется заранее заготовить крючки для подвешивания. Их можно сделать из толстой проволоки или взять готовые варианты.

На пруты также можно уложить решетку и на нее выкладывать продукты.

Когда работы по изготовлению бочки для копчения были завершенные, тогда нужно переходить непосредственно к процессу изготовления продуктов копченого вида.

к меню ↑

Для изготовления коптильни холодного копчения необходимо разнести двухсотлитровую бочку и источник дыма в противоположные стороны. Самой простой схемой выполнения такой емкости своими руками станет конструкция, показанная на рисунке ниже.

Построенная своими руками холодная коптильня из двухсотлитровой бочки – классический и не привередливый вариант. Создать такую конструкцию своими руками не составит труда – важно лишь следовать инструкции.

1. Первым шагом необходимо сделать канаву глубиной около 30 см для двухсотлитровой бочки и 50 см для костра.

2. Расположить два углубления в 1,5-2 метрах друг от друга.
3. Внутренние стенки укрыть огнеупорным кирпичом, проложить от камеры к отверстию двухсотлитровой бочки трубу.
4. Бочку избавить от дна, поставить на меньшую по глубине яму, укрепить конструкцию кирпичом для устойчивости и долгой эксплуатации. Сверху уложить решетку.

5. В другом варианте емкость просверливается и в отверстия вставляются железные прутья – все зависит от предпочтений. Чтобы дым не улетал сразу, стоит накрыть двухсотлитровую коптильню холстиной или рогожей.

к меню ↑

5 Как сделать вертикальную коптильню горячего копчения из бочки на 200 литров

Перед изготовлением самодельной коптильни из двухсотлитровой бочки своими руками важно изучить устройство и конструкцию. Такого рода сооружение не требует больших усилий – его возможно сделать из подручных средств всего за несколько часов согласно представленной пошаговой инструкции:

1. Первым делом необходимо удалить дно двухсотлитровой бочки – чуть позже оно пригодится. Если основной материал имеет открывающуюся крышку – ее стоит оставить.

2. Для того чтобы легче было ориентироваться в разметке двухсотлитровой конструкции, расчертить и вырезать дверку. Отступив 3-5 см от дна бочки нарисовать прямоугольник индивидуально подходящего размера (около 200×400 мм).

   Важно! Ручку на дверце коптильни стоит делать из дерева – это позволит не обжигать руки при обслуживании двухсотлитровой конструкции.
3. Вырезать дверь и прикрепить шарнир на одну из сторон – дно двухсотлитровой коптильни с щепками будет легко открываться.

4. Следующий шаг – подготовка места для поддона. Он должен располагаться чуть выше будущей двери коптильни, около 20-30 см от нижнего края двухсотлитровой бочки. По периметру окружности с помощью простых гаек закрепить болты на 12 мм таким образом, чтобы в емкости получились подставки-ограничители для поддона.

5. Поддон, вырезанный своими руками из дна двухсотлитровой бочки, в середине оснастить еще одним болтом – это поможет в будущем поднимать металлический круг наверх. Опустить готовую конструкцию на прикрученные подставки.

6. Для установки металлических прутьев – альтернативы готовой решетке для продуктов – необходимо просверлить параллельные друг другу отверстия. Вставить в них прутья, как показано на фото.

7. Последним этапом является оснащение подставки для коптильни. Необходимо выложить небольшую огнеупорную площадку, на нее установить конструкцию для разведения огня и поддержки бочки, также из кирпичей. На фото показан вариант изготовления коптильни из двухсотлитровой емкости и казана.

8. Если подходящего по диаметру казана не имеется, на кирпичи, внутри ставится металлический лист, сверху – двухсотлитровая бочка. Под коптильней разводится огонь, который разогревает конструкцию.


Простая и качественная коптильня готова к кулинарным подвигам. Такой вариант конструкции доставит много удовольствия любителям мясных копченых продуктов. Она отлично впишется в дизайн участка и займет мало места.

к меню ↑

5.1 Особенности горячего копчения и простейшая коптильня из бочки на 200 литров своими руками

Обработка продуктов горячим дымом – один из популярных церемониалов на пикнике, рыбалке или охоте. Процесс занимает минимум времени и не нуждается в особых трудозатратах. Температурный режим, при котором происходит обработка пищи, находится в пределах 60-120°C. Время готовки зависит от объемов продукции.

Перед тем как самому сделать коптильню горячего копчения, нужно помнить, что продукты, полученные таким путем, хранятся не долго. В то время как продукция, обработанная холодным дымом, сохраняет свои качества на весьма значительный срок.

Принцип такой обработки основан на процессе пиролиза, когда на полуфабрикаты воздействуют дымом от тлеющих древесных щепок. Поэтому здесь в какой-то мере нужно соблюдать герметичность. Тем не менее это не повод покупать промышленную коптильную установку – многие используют подручные материалы в виде ведра, газового баллона или других ненужных емкостей.

Специфика применения бочковой тары в качестве коптильной камеры

Металлическая емкость на двести литров как нельзя лучше подходит для изготовления своими руками коптильного оборудования. И без разницы, что в ней было до этого – бензин, краска или повидло. Предварительно ее изнутри обжигают, за счет чего и избавляются от вредных веществ. Дальнейший процесс сборки камеры несложен, особенно, если у вас есть мастерская в гараже или в хозяйственной пристройке.

Обработка продуктов горячим дымом – один из популярных церемониалов на пикнике, рыбалке или охоте. Процесс занимает минимум времени и не нуждается в особых трудозатратах. Температурный режим, при котором происходит обработка пищи, находится в пределах 60-120°C. Время готовки зависит от объемов продукции.

Перед тем как самому сделать коптильню горячего копчения, нужно помнить, что продукты, полученные таким путем, хранятся не долго. В то время как продукция, обработанная холодным дымом, сохраняет свои качества на весьма значительный срок.

Принцип такой обработки основан на процессе пиролиза, когда на полуфабрикаты воздействуют дымом от тлеющих древесных щепок. Поэтому здесь в какой-то мере нужно соблюдать герметичность. Тем не менее это не повод покупать промышленную коптильную установку – многие используют подручные материалы в виде ведра, газового баллона или других ненужных емкостей.

Специфика применения бочковой тары в качестве коптильной камеры

Металлическая емкость на двести литров как нельзя лучше подходит для изготовления своими руками коптильного оборудования. И без разницы, что в ней было до этого – бензин, краска или повидло. Предварительно ее изнутри обжигают, за счет чего и избавляются от вредных веществ. Дальнейший процесс сборки камеры несложен, особенно, если у вас есть мастерская в гараже или в хозяйственной пристройке.

Элементарная коптильня из бочки 200 литров горячего копчения ставится на кирпичи или блоки. Сама процедура от начала изготовления до ввода в, так сказать, эксплуатацию займет не более часа-полтора. Условия использования устройства также просты:

• На дно емкости насыпают слой древесной щепы, кору не стоит использовать в процессе.
• В нижней части камеры на специальные упоры ставят поддон для сбора жира. При обработке мяса или рыбы жир не должен попадать на опилки.
• Крышка должна максимально плотно прилегать к верхнему краю емкости, иначе щепа может загореться из-за притока воздуха.
• Под днищем камеры предварительно разжигают костер, за счет чего щепа будет в дальнейшем обугливаться и выделять дым. В качестве нагревающего элемента часто используют паяльную лампу, керосинку, газовую горелку или электропечь. Разумеется, в зависимости от выбора источника тепловой энергии время приготовления продукта может существенно различаться.

Что нужно приготовить?

Преимущество конструкции из двухсотлитровой тары состоит в том, что такая емкость всегда найдется в хозяйстве, пускай даже некондиционная. А болгарку и небольшой сварочный инвертор имеет практически любой уважающий себя хозяин. Этого будет достаточно, чтобы соорудить коптильную камеру за час-полтора. Да, она будет выглядеть неказисто и не столь эстетично, но получится вполне действующее сооружение.

Итак, мы уже знаем, как самому сделать простую коптильню горячего копчения, осталось материализовать задуманное. Для этого приготовим следующие компоненты и инструменты:

• Металлическая бочка на двести литров.
• Три-четыре прута из металла диаметром 10-15 мм для подвешивания продуктов. Дополнительно можно приобрести или изготовить самостоятельно сетку, чтобы разлаживать полуфабрикаты.
• Болгарка или лобзик с пилкой по металлу.
• Рулетка, шуруповерт, электродрель, сварочный аппарат.
• Отрезки листового металла для изготовления крышки и круглого поддона для сбора жира.
• Заготовки в виде обрезков металлопроката или труб.

Собственно, можно обойтись и без инверторного аппарата – скрепить некоторые элементы конструкции болтами и гайками. Представленного набора будет достаточно для работы.

Порядок выполнения работ

Коптилка на приусадебном участке обеспечит возможностью приготовления вкусных и оригинальных деликатесов. Для изготовления такого удобного приспособления следуйте определённым инструкциям:

1. Перед тем, как разрезать бочку, ёмкость с химическим содержимым, нефтепродуктами и машинными маслами тщательно промойте, прогрейте с помощью паяльной лампы или обожгите, чтобы нейтрализовать химические вещества, а потом налейте воду на несколько дней.
2. Если бочка полностью запаяна, то крышку срежьте, а потом её можно использовать в качестве противня, чтобы туда стекал жир.
3. Снизу расположите топочную с прорезанным прямоугольным отверстием, чтобы закладывать дрова. Масштаб окошка около 30 см в ширину и 20 см в длину. Этот лист пригодится в дальнейшем для дверки. Для этого вам потребуется:

• приварить петли;
• установить ручку;
• оснастить дверцу фиксирующей задвижкой.

1. На обратной стороне прорежьте дырку круглой формы для дымохода.
2. На днище нужно прорезать продольные отверстия, чтобы обеспечить поддув, хорошее горение и возможность быстро убирать золу. Чтобы предотвратить выпадение дров, отверстия не должны быть очень широкими.
3. Пришла очередь изготовления камеры. Нижняя третья часть отделяется железным листом, он будет в качестве дна коптильной ёмкости. Для равномерного распределения тепла и предостережения от прогорания лучше использовать лист толщиной, примерно 4 мм.
4. В дырку дымохода вставляется труба. При необходимости можно её загнуть, для удобного закрепления.
5. Ножки должны быть не меньше 30 см, чтобы поступал воздух, и обеспечивалась тяга. Это будет способствовать хорошему тлению углей.
6. Диаметр противня нужен меньше на 3-4 см по окружности, чтобы хорошо проходил дым. Чтобы установить поддон приварите две распорки из металла, но его не приваривайте, он должен быть съёмный, чтобы легче загружать опилки.
7. На следующем этапе устанавливаются решётки и крючки. Дистанция между рядами должна быть примерно 15 см. Если много уровней, то и объём продукции за одно приготовление будет больше. Опоры под крючками и решётками не должны мешать вынимаемому противню. Решётка изготавливается из толстой стальной проволоки.
8. Для крышки лучше использовать лиственные породы древесины. Там просверлите маленькие отверстия для испарения лишней влаги. Лучше использовать породу лиственных или фруктовых деревьев.

Размер коптилки

Для коптильни миниатюрного размера можно использовать старую деревянную бочку на 100 литров, которая лучше будет поддерживать температурный режим. Это гораздо удобнее, если коптильный аппарат из бочки 100 литров будет использоваться в течение всего года.

К такой ёмкости подводится трубка для поступления дыма, а в самой бочке прорежьте отверстие для решётки. Можно установить бочку на мангал без использования дополнительных трубок.

6 Из двух металлических бочек

Вертикальная или горизонтальная коптильня горячего копчения своими руками из бочки считаются эффективными и функциональными. Более практичным является агрегат, собранный из двух емкостей, одна из которых служит топкой, другая – камерой для продуктов.

к меню ↑

6.1 Самое главное – правильная разметка

Схема поможет правильно осуществить разметку. Крышка вырезается по аналогии с горизонтальной коптильней.

Изготавливая установку горячего копчения своими руками, важно подумать про удобство эксплуатации. Поскольку в качестве топки используется отдельная большая емкость, то дверцу для загрузки топлива и поджига можно сделать большой. Чтобы конструкция была вырезана правильно, следует предварительно очистить бочки от старой краски, сделать разметку мелом или маркером и произвести распил лобзиком.

к меню ↑

6.2 Соединяем воедино обе конструкции

Бочки схватываются сваркой. При работе с емкостями из тонкого металла, лучше использовать электроды небольшого диаметра, что поможет избежать деформации. Для обеспечения идеального прилегания двух деталей предварительно на бумаге делается рисунок полукругов верхней бочки в натуральную величину. Они прикладываются к вертикальной емкости, и делаются вырезы с помощью лобзика. Перед соединением следует проверить края, чтобы они были ровными, без заусениц.

к меню ↑

6.3 Изготовление крышек

Крышка вырезается в верхней части горизонтальной бочки. Срезается около 80% поверхности. Для соединения ее с основанием используют петли. Чтобы обеспечить плотное прилегание, лучше обрезать элемент не полностью, а только с трех сторон. Четвертая срезается после подсоединения петель. Для исключения температурной деформации дверца усиливается по периметру металлическим уголком или полоской, вырезанной из листового металла. По аналогичной схеме можно укрепить и дверцу топки.

к меню ↑

6.4 Дорабатываем топку

Топка представляет собой простую конструкцию, куда на дно засыпаются опилки.

Нюансом является ее непосредственное соединения с коптилкой, из-за чего продукты горения могут попасть на продукты и испортить вкус или внешний вид. Для исключения данного явления используется самодельный фильтр, который устанавливается на стыке двух емкостей. В качестве фильтрующего элемента используют мешковину или мокрую ткань, способную задержать продукты горения, смолы и канцерогены.

к меню ↑

6.5 Шлифовка и покраска

Окончательный этап – шлифовка и покраска. Правильный подход позволит сделать коптильню горячего копчения из бочки не только практичной и функциональной, но и эстетически привлекательной. После сборки поверхность покрывается краской. Лучше выбирать для этого термостойкие составы. Цвет может быть любой, но практичным считается черный, поскольку на нем меньше видны следы копчения. Чтобы обеспечить надежное сцепление краски с поверхностью, сварочные швы и поверхность коптильни зачищаются.

к меню ↑

6.6 Для каких продуктов подойдут данные коптильни

В коптильне из бочки, сделанной своими руками возможно приготовить всевозможные деликатесы из:

• куриного, свиного, говяжьего, кроличьего мяса;
• овощей и фруктов;
• грибов;
• рыбы;
• орехов;
• сыров и колбасных изделий.

При обработке из продуктов удаляются патогенные микроорганизмы, поверхность становится золотистой, пища приобретает копченый вкус и аромат дымка. Хранить такие продукты можно короткое время. Что касается размеров помещаемых в коптилку блюд, то все зависит от размеров конструкции. При использовании 200-литровой бочки, удастся закоптить даже крупные тушки и большое количество целых рыбин.

к меню ↑

7 Советы по эксплуатации

Чтобы процесс копчения был максимально простым и давал качественный результат, следует принять во внимание следующие рекомендации.

• При выборе щепы необходимо, чтобы она имела одинаковые габариты. Иначе мелкие опилки будут сгорать быстрее, из-за чего продукты будут обрабатываться неравномерно. Кстати, часто из-за этого коптилка не набирает температуру, которая нужна.
• Лучше производить копчение продуктов, в которых находится минимум влаги. Кроме того, рыба или мясо, что были подготовлены, должны быть уже солеными, иначе получится невкусный продукт.
• Требуется принимать во внимание и особенности продуктов. Большие куски мяса будут готовиться долго и проверять их готовность можно при помощи надрезов.
• Сыпать много топлива сразу не нужно, чтобы не сжечь продукты.
• Перед использованием, чтобы избежать возгорания, щепу лучше немного увлажнить.
• Обязательно следует применять поддоны для жира, чтобы он не капал на щепу и постепенно ее не тушил.

к меню ↑

8 Готовые примеры для вдохновения

На рисунке показан простейший тип коптильни из бочки. Вся ее модификация свелась к закреплению двух перпендикулярно направленных прутов, на которые легко будет нанизать куски мяса либо рыбы.

А вот так выглядит коптильная камера из старой бочки, поставленной на колеса. Совсем рядом установлена печь и дымогенератор. Даже внешняя помятая поверхность бочки ничуть не помешает положенной сверху решетке выполнить свою функцию.

Тут показано, насколько привлекательной может быть коптильня для рыбы, в которую уже поместили весь возможный комплект продукта. На деревянных брусках в такой конструкции копчение произойдет быстро и аккуратно!

Вот еще один вариант — бочка поставлена над металлическим ящиком, их отделяет друг от друга металлический поддон, в который будет сбегать вытапливаемый жир. Выбрать можно любую схему, главное, чтобы воплощение было грамотным и аккуратным.

9 Рекомендации по копчению

Для того, чтобы процесс копчения был более простым и приносил исключительно положительные эмоции, стоит придерживаться некоторых простых советов.

• Во время выбора щепы стоит проследить, чтобы она имела одинаковый размер. В противном случае мелкие опилки будут сгорать быстрее, что приведет к неравномерной обработке продуктов.
• Коптить лучше те продукты, которые содержат в себе минимальное количество влаги. Также обязательно нужно, чтобы подготовленное мясо или рыба были достаточно солеными. В противном случае готовые копчености будут невкусными.
• Важно учитывать особенности продуктов. Например, большие куски мяса будут готовиться намного дольше и в них дополнительно нужно делать надрезы.
• Предварительной подготовке продукции нужно уделить достаточное количество внимания. Чем лучше пропитаются продукты маринадом и специями, тем вкуснее получатся копчености.
• Обязательно нужно использовать поддоны для жира, чтобы во время процесса копчения он не капал на щепу, ведь это станет причиной постоянного затухания.
• Не нужно сыпать слишком много топлива.
• Щепу обязательно нужно немного увлажнить перед использованием, чтобы не произошло возгорания.

Если нет финансов, чтобы приобрести профессиональную коптильню заводского изготовления, то ее без проблем можно соорудить самостоятельно, используя для этого старую бочку. Достаточно следовать простым инструкциям и даже у человека без опыта получится сделать простую и эффективную конструкцию для приготовления вкуснейших домашних копченостей.

‘;

Коптильня на даче – весьма полезное приспособление. Для охотников и рыбаков это устройство вообще бесценно. Как приятно полакомиться копченым мясом, рыбой или дичью на природе. Коптильню можно приобрести в магазине или соорудить из старой бочки своими руками. Для этого вам понадобится определиться с чертежами и следовать пошаговой инструкции с фото.

Коптильня горячего и холодного копчения: в чем разница?

Коптильни горячего и холодного копчения значительно отличаются друг от друга по строению.

1. Коптильня горячего копчения устанавливается над источником огня или дыма. Конструкция имеет небольшие размеры и легко изготавливается. Пища, приготовленная по этой технологии, необычайно вкусная, но бывает сухой. Процесс приготовления еды занимает нескольких часов.

2. Коптильня холодного копчения – более серьезное приспособление, оно больше по размеру. Ее обязательной составной частью является дымоход. Холодное копчение – длительная процедура, которая может растянуться на несколько недель, т. к. температура приготовления всего 35-40 градусов.

Совет. Две коптильни на одном участке – это неразумная трата территории. Гораздо проще соорудить одну многофункциональную бочку. Если между топкой и бочкой отсутствует соединение, то ее можно передвигать к разным источникам дыма.

Необходимые инструменты и материалы

Каких-то дорогостоящих материалов для создания домашней коптильни не понадобится. Итак, подготовьте все необходимое:

• бочка (можно даже б/у) объемом 200 л;
• арматура;
• жесткая проволока;

• огнеупорный металл, который будет использован для дна коптильни (толщиной не менее 0,4 см);
• уголок из металла для ножек будущей конструкции;
• петли;
• часть трубы или фитинг;
• болгарка;
• болты и гайки;

• шлифовальная машинка;
• пистолет и заклепки;
• ручка для крепления на крышке;
• сварочный аппарат.

Внимание! Перед тем как приступить к работе подготовьте чертежи, ознакомьтесь с популярными видео изготовления коптильни и следуйте всем пунктам пошаговой инструкции с фото.

Мастерим коптильню своими руками: пошаговая инструкция (фото и видео)

Чертеж – один из важнейших деталей начала любой работы или строительства. Найти необходимые варианты можно с легкостью на просторах интернета. Чертежи дают четкое разграничение действий. Те, кто умеют пользоваться этой информацией, несомненно, знают, как правильно организовать работу и выстроить последовательность действий.

Есть несколько способов изготовления коптильной конструкции. Важно учесть, что не у всех на дачном участке имеется сварочный аппарат и необходимые знания по его использованию. Рассмотрим несколько самых популярных вариантов бочек-коптилен, выполненных своими руками.

Вариант №1. Изготовление коптильни без использования сварочного аппарата

Преимущество способа в том, что вам не потребуется сварочный аппарат. Первоначальным этапом работы является зачистка поверхности бочки.

Совет. Используйте защитные средства, чтобы частицы пыли не попали в глаза и дыхательные пути.

1. Производим разметку на боковой стороне бочки и при помощи болгарки отрезаем часть. Это будет люк будущей коптильни. Как разрезать бочку, это дело каждого. Можно вырезать небольшой прямоугольный люк или разрезать бочку пополам. Все зависит от выбранного вами варианта и чертежа.

2. По бокам необходимо прикрепить полосы, которые будут фиксировать крышку и не дадут ей провалиться внутрь. Подойдут металлические ленты от другой бочки или специально купленные планки.
3. Далее, переходим именно к тем самым опорам. Их следует выгнуть по форме бочки и прижать специальными зажимами. Просверлить отверстия под заклепки и заклепать их.

4. Процедура выполняется два раза, с обеих сторон конструкции.
5. Следующий шаг – крепление петель для люка. Используйте ту же технологию, что и для опор люка, т. е. прикрепите петли при помощи заклепок. Сначала испробуйте манипуляции на одной стороне, а затем повторите с другой.

6. Затем крепится ручка к люку. Можно использовать старые экземпляры, снятые с холодильника, шкафа или прочей мебели. Необходимо просверлить отверстия и на винты зафиксировать ручку.
7. Делаем дымоход. В качестве материала для этой детали можно использовать любые трубы или фитинги. Главное, чтобы они хорошо крепились при помощи болтов, т. к. этот способ изготовления коптильни не предусматривает использование сварки.

8. Дело осталось за малым – установка внутренностей коптильни. Понадобится монтаж опор и направляющих для решетки. Выберите подходящее положение для креплений и просверлите отверстия сбоку. Вставьте опоры.
9. Обработать поверхность бочки можно следующим образом: зажечь огонь внутри и дать обгореть краске, пройтись щеткой и удалить остатки гари. Затем обезжирить поверхность и покрыть краской, устойчивой к высоким температурам.
10. Раму-держатель можно собрать из металлических уголков и скрепить посредством болтов.


Вариант №2. Изготовление конструкции с использованием сварки

Бочка, которая будет использоваться для изготовления коптильни, должна быть чистой внутри и снаружи. Желательно, чтобы она была не от химических веществ. В случае загрязнения ее следует хорошо промыть и обжечь огнем.

1. Отрезать верхнюю часть бочки (если она запаяна). Делают это при помощи болгарки. Крышка впоследствии может использоваться в качестве поддона камеры копчения.

2. Внизу бочки будет находиться топка, поэтому там следует вырезать дверцу и выход дымохода. Размер дверцы должен быть 20 х 30 см. Срезанную часть соединяют с бочкой при помощи петель. Получается дверца для загрузки дров.
3. Дно делают перфорированным, оно используется в качестве поддувала и отсека для изъятия остатков горения. Зрительно делим бочку на три части и на высоте 1/3 крепим дно из прочного железа толщиной 0,4 см.

4. В бочке вырезают проем для дымохода, который будет соответствовать диаметру фитинга.
5. Труба фиксируется к бочке, ее высота не должна быть очень большой. В противном случае тяга увеличится, что приведет к чрезмерному выделению жира в продукте.
6. К коптильне присоединяют ножки. Они создают воздушное пространство между бочкой и землей, что способствует горению.
7. Топку необязательно делать в самой бочке. Ее можно соорудить из кирпичной кладки в любом месте дачного участка. Дном коптильни станет само дно бочки, а пространство конструкции увеличится.
8. Переднюю часть топки отделывают кирпичом частично, через отверстие подкладывают дрова. Для отвода дыма понадобится пространство в задней стороне топки.

9. Крышку бочки используют в качестве поддона для сбора жира. Его диаметр обычно не превышает диаметра коптильни. Чтобы установить поддон следует крестообразно приварить арматуру на высоте 16–20 см от дна коптильни. Туда вставляют поддон.
10. Вверху бочки делают основы для решетки. Используют арматуру по форме петелек, расположенных с четырех сторон коптильни. Петли не должны препятствовать изъятию поддона. Ширина между решетками 15–18 см.

11. Решетка выполняется из проволоки, которая крепится на основе. Чтобы идеально изогнуть жесткую проволоку для решетки, следует замотать ее по окружности коптильни. Концы уменьшить на 4–5 см. Ширина прутьев составляет в среднем 2,5 см.
12. Изготавливаем крышку из дерева с перфорацией. Можно заменить джутовым мешком.

Совет. Приделайте к поддону небольшую ручку, так проще будет его вытаскивать.

Вариант №3. Универсальное приспособление горячего и холодного копчения

Создание универсального коптильного аппарата необходимо выполнять без встроенной топки. Тогда вы совершенно свободно сможете ее применять как для горячего, так и холодного копчения.

1. Понадобится бочка с довольно прочным дном, в котором необходимо сделать небольшие отверстия.
2. Соорудить топку как отдельное приспособление. Ее верх должен остаться незакрытым. Подходящий для этого материал – кирпич.

3. Сверху на топке будет монтироваться домашняя коптильня, а все продукты, находящиеся внутри, будут приготовлены способом горячего копчения.
4. Выполнив топку для холодного копчения и смастерив дымоход с выходом наружу, можно применять бочку для холодного копчения продуктов.
5. Если разместить бочку над выходом дымохода, охлажденный дым будет проникать внутрь агрегата.
6. Изготовьте поддон для сбора жира и сока. Устанавливается он на арматуру, приваренную к бочке. В дальнейшем такой поддон облегчит процесс ухода за коптильней.

7. Коптильную камеру необходимо оборудовать специальными решетками, на которых размещаются продукты. Например, можно применить проволоку.
8. Сверху укрыть бочку крышкой из дерева или джутом, который не должен препятствовать выходу дыма.

Совет. Просмотренное видео с мастер-классами по изготовлению домашних коптилен упростит восприятие процесса, и наметит последовательность действий.

Справиться с изготовлением домашней коптильни сможет практически любой, у кого есть огромное желание соорудить полезную конструкцию на даче своими руками. Способов есть несколько. Самым удобным материалом для коптильни является бочка. Говорить о том, какой божественный вкус у продуктов, приготовленных методом домашнего копчения, нет смысла. Это нужно попробовать!

Коптильня для горячего копчения из бочки: видео

Коптильня из металлической бочки: фото

«Домашняя» коптильня для мяса своими руками

Практика копчения мяса восходит ещё к доисторическим временам – к тем, когда люди только-только приручили огонь. И довольно быстро осознали, что с его помощью продукты можно не только готовить, но и обрабатывать таким образом, чтобы обеспечить им длительное хранение.

Существует 2 основных стиля копчения мяса – горячее и холодное.

• Горячее копчение – обработка продукта при температуре от 100 до 150 градусов Цельсия. При этом мясо ещё и готовится, так что хранить его долго после этого не получится.
• Холодное копчение – обработка происходит при температуре менее 32 градусов Цельсия, при этом из него удаляется жидкость, что обеспечивает возможность его длительного хранение.

Почему именно коптильня из бочки?

Помимо того, что это устройство не только простое и довольно дешевое (а иногда – и вовсе бесплатное), его можно использовать как для горячего, так и для холодного копчения, просто внося небольшие изменения в общую схему.

Кроме того, бочка-коптильня занимает небольшую площадь, в отличие от более вместительной стационарной коптильни. Впрочем, не стоит забывать, что для холодного копчения как раз лучше подходит именно стационарная модель.

Но, как уже говорилось, коптильня для мяса, сделанная из бочки – универсальная штука. Просто вам потребуется приложить больше усилий и времени, чтобы обеспечить с её помощью правильное холодное копчение.

А всё потому, что в стационарной коптильне дым успевает пройти достаточно расстояние до развешенного мяса, чтобы остыть до нужной температуры. В бочке же, огонь располагается чуть ли непосредственно под обрабатываемым продуктом.

Место расположения

А вот это серьёзная проблема, поскольку каждый раз при открывании крышки бочки-коптильни оттуда будут вырываться клубы дыма. Так что старайтесь её размещать так, чтобы преобладающие в вашей местности ветра уносили дым от вашего дома, а не в дом. Но при этом – не забывайте о соседях. Вряд ли они обрадуются «дымовой завесе».

Конструкция и сборка

Тут нет ничего сложного, однако в процессе сооружения вам потребуется резать и сверлить металл, поэтому не стоит забывать о технике безопасности. Как минимум – используйте средства защиты органов слуха, перчатки и очки.

Также вам понадобятся следующие инструменты и материалы:

• Угловая шлифовальная машинка с отрезным кругом
• Дрель с набором свёрел по металлу
• Пропановая горелка
• Стальная бочка с крышкой на 55 галлонов (208,2 литра)
• Стержни из нержавеющей стали диаметром не менее 3/16 дюйма (4,7 мм)
• Петли
• Термометр

Процесс изготовления коптильни для мяса

Для начала, обработайте бочку снаружи и внутри железной щёткой, а затем — протрите небольшим количеством обезжиривающего средства. После этого – промойте проточной водой.

Удалите остатки масла и краски снаружи и изнутри путём обжига пропановой горелкой. Также не забудьте обработать и крышку. Горелка – идеальный инструмент для этого, поскольку для полного устранения остатков краски вам понадобится пламя, температурой примерно 1400°С.

Обработайте обожжённую бочку железной щёткой, чтобы удалить остатки золы. Альтернатива — проволочный диск на шлифовальной машинке. С ним даже проще и быстрее будет.

Наметьте прямоугольное отверстие достаточно большое, чтобы через него можно было закладывать уголь и дрова для питания огня, который будет находиться внизу бочки-коптильни.

С помощью угловой шлифовальной машинки или газового резака вырежьте намеченное отверстие. Действуйте аккуратно – вырезанный кусок станет потом дверцей.

Прикрепите дверцу к бочке с помощью петель. Их можно либо приварить с помощью того же резака, либо установить на болты с гайками. Во втором случае, в бочке нужно просверлить дополнительные отверстия.

Покрасьте бочку и крышку (это не обязательно, но желательно) снаружи и внутри краской, способной выдерживать высокие температуры. Идеально подойдёт та, что используется при покраске грилей.

Просверлите в верхней части бочки отверстия под стержни из нержавейки. Используйте свёрла чуть больше диаметра при этом. Они должны располагаться так, чтобы стержни, пропущенные через них, шли параллельно.

Чуть ниже просверлите ещё пару отверстий, с помощью которых будет крепиться термометр внутри бочки. Он должен находиться на том уровне, где потом будет висеть коптящееся мясо. Прикрепите термометр снаружи бочки.

Обработайте внутреннюю поверхность растительным маслом или животным жиром, а затем – разожгите там огонь, который нагреет поверхность до 120-135 градусов Цельсия. Поддерживайте его в течение нескольких часов.

Установите в отверстия стержни из нержавеющей стали.

Розжиг

Наша цель состоит в том, чтобы получить максимальное количество дыма. Так что мы будем использовать специальный древесный уголь в сочетании с ароматной древесиной. Главное – не используйте брикеты, пропитанные жидкостью для розжига. Лучше берите натуральный уголь.

Как только вы подожжете угли, разместите их на дне бочки. Закройте верхнюю крышку и дайте им сгореть. Ваша цель – довести температуру на термометре до рабочей. Важный момент – дверца в основании может использоваться для регулирования температуры. Чем сильнее вы её открываете, тем больше кислорода поступает в огонь и тем жарче он горит.

Устройство простейшей коптильни холодного копчения своими руками: фото

1. Разметка.

Перед тем, как начать работы, крайне желательно набросать от руки чертеж будущей коптильни. В соответствии с ним нужно сделать разметку на грунте. Для этого понадобятся колышки, рулетка длиной не менее 5 м, разметочный шнур или шпагат.

В месте установки бочки вбивают колышки так, чтобы получился квадрат, размеры которого меньше диаметра бочки на 15–20 см. На той стороне квадрата, от которой будет отходить дымовой канал, отмеряют 30–50 см таким образом, чтобы этот отрезок располагался ровно посередине; отмечают эти точки выхода дымохода колышками.

Фото 1. Чертеж-разметка коптильни холодного копчения — первое, с чего следует начинать работу.

По направлению канала с помощью рулетки отмеряют 3 м и устанавливают колышек; аналогичным образом поступают со второй стенкой канала. Натягивают между колышками у квадрата и колышками начала дымохода разметочную шнурку. Приступают к разметке топки (её оптимальные размеры: ширина на 20–30 см больше ширины дымохода, длина 50–60 см).

1. Выемка грунта.

Вынимают грунт на глубину 30–40 см согласно линиям выполненной разметки.

1. Выравнивание и уплотнение грунта.

Если грунт на участке работ неустойчивый (преимущественно песок или супесь), потребуется усилить стенки вырытых траншей любым удобным способом. Для дымохода и местоположения коптильной камеры можно выбрать доски, шифер, полотна металла. Для усиления стенок топки можно использовать только негорючие материалы. Лучший вариант – выложить ее стены кирпичом или камнем.

1. Оформление верхней части топки.

Чтобы регулировать интенсивность тления и горения, над топкой нужно соорудить заслонку. Для этого используют подходящее по размеру металлическое полотно. Оно должно плотно прилегать к краям топки для исключения продувания ветром. С этой целью оформляют горловину топки 1–2 рядами уложенных на раствор кирпичей.

1. Подготовка бочки.

Основное предназначение духового шкафа – вмещать продукты. Для этого его нужно должным образом оборудовать. Продукты можно укладывать на решетки или подвешивать на крючки. В качестве последних традиционно используют изогнутую в виде буквы S проволоку. Решетки должны быть только металлические. Их можно сделать самим из подручных материалов или использовать готовые решения (например, решетки от старого холодильника).

Фото 2. Металлическая решетка, на которой коптится мясо, должна быть удобно оборудована.

Для их размещения внутри бочки необходимы опоры. Можно пойти самым простым путем: выстроить друг напротив друга 2 ряда кирпичей, состоящих, в свою очередь, из 2–3 кирпичей, уложенных друг на друга ложком. На эту опору устанавливается решетка.

Но есть и другой способ, позволяющий сэкономить место, занимаемое кирпичами в предыдущем варианте. В стенках бочки на одинаковой высоте высверливают 4 отверстия. Заводят в них болты соответствующего диаметра и закручивают их гайками. Решетку устанавливают на эти выступающие штыри, которые можно соединить между собой крест-накрест проволокой.

Прутки с крючками крепят похожим образом: высверливают два отверстия (по одному на каждой из противоположных стенок бочки) и заводят в них пруток, на который после надевают крючки.

Фото 3. Прутки с крючками в форме буквы S крепятся на специальные штыри, которые служат опорой.

1. Установка бочки.

Бочка должна быть установлена в конечной точке дымохода так, чтобы между ней и каналом не было щелей. Добиваются этого разными способами. Можно поставить емкость непосредственно на грунт и им же загерметизировать щели. Выстроить над каналом кирпичный помост в виде трубы, соответствующих бочке размеров.

1. Герметизация дымового канала.

Дымоход по всей его длине укрывают любым подходящим материалом и засыпают сверху грунтом.

Приступаем или как самому сделать нехитрую коптильню горячего копчения из двухсотлитровой емкости

Обычно начинают с приготовления бочки. В идеале лучше взять новую емкость, но подойдет и ржавая или из-под масла. Только ржавчину придется удалить металлической щеткой, а остатки масла или краски предварительно выжечь. Основные этапы изготовления элементарны и не требуют каких-либо специальных навыков.

Обрезка крышки

Если в таре прежде хранились нефтепродукты, нужно ее изнутри прополоскать через горловину, чтобы снизить вероятность возгорания. Обрезка – это первая фаза подготовительных работ, и тут сразу же имеем два варианта исполнения:

• Отступить по стенке вниз 2-3 см и обрезать болгаркой верхнюю часть заодно с ребром. Таким образом получаем острое ребро и теряем жесткость полученного изделия, потому что рухнув однажды набок оно может помяться.
• Отрезать не по стенке, а по самой плоскости крышки, оставляя верхний обод. В этом случае коптильня горячего копчения из металлической бочки на 200 литров не потеряет своей жесткости, а мы получим возможность сделать отличную круглую крышечку.

Есть еще один вариант – отрезать емкость по боковому борту на ¼. Получится два элемента, один из них будет в высоту около 35-40 см. Из него делают топку, на которую ставят вторую часть – коптильную камеру.

Важно! После выполненных операций нужно старательно вымыть бочку изнутри. Здесь здорово выручит бытовая мойка от Karcher. Если тара использовалась для хранения нефтепродуктов, то используйте автошампунь или подобную химию.

Днище камеры

Получив открытую емкость с дном, многие не заморачиваются и оставляют как есть. Собственно, для обработки продуктов горячим дымом этого достаточно – прямо на раскаленном днище будет тлеть щепа. Однако тонкого металла надолго не хватит, он со временем прогорит.

Опытные коптильщики дно все-таки обрезают и используют лист железа толщиной 5-6 мм. Бочка ставится на него, а щели по окружности герметизируются песком. Есть более презентабельный вариант, когда используется, например, сковорода из диска бороны на металлических опорах. Такая конструкция прослужит не один год.

Крышка

Без этого элемента конструкции не обойтись, ведь без него дым будет сразу же улетучиваться. Для простой камеры иногда берут обрез рогожи, которым и накрывают верх дымника. Правда, придется наблюдать за его состоянием, чтобы ткань не загорелась. Но есть еще варианты:

1. Доски, из которых сбивают круглую крышку.
2. Лист металла с развальцованными краями.

Поддон для сбора жира и опора для него

Подобный поддон присутствует в любой заводской конструкции, не говоря уже о самодельной коптильне для горячего копчения из железной бочки на 200 литров или ящика. Оно и понятно, ведь в процессе готовки температура внутри камеры довольно высокая, и жир начинает капать с полуфабрикатов. Если не будет подставки, жир будет капать на щепу, а это отрицательно скажется на вкусе копченостей или, еще хуже, на раскаленном металле жировые капли могут попросту загореться.

Самое простое решение проблемы – найти какой-либо подходящий тазик или противень. Подойдет и железный диск, который мы вырезали из верхней части емкости. Ему придают по возможности вогнутую форму, по центру делают отверстие, и закрепляют болт, чтобы вынимать поддон.

Опора

Элементарная версия предполагает установку посуды прямо на тлеющие опилки. Способ не лучший, но он вполне работает. И все же лучше соорудить опору для поддона, чтобы он стоял выше опилок. Рассмотрим несколько простых вариантов:

• Положить на дно камеры 3 кирпичика, а на них установить поддон.
• На уровне 10-15 см от днища просверлить в стенке три отверстия. Вставить в них болты длиной 10 см, и зафиксировать их изнутри гайками. На торчащие болты можно положить поддон.
• Просверлить на том же уровне четыре отверстия, вставить в них два прута из арматуры. Полка будет служить опорой для противня.
• К поддону приваривают ножки, чтобы сразу установить элемент на дно.

Приспособление для крепления продуктов

Самое доступное решение вопроса – простые деревянные палки или прутья арматуры, положенные сверху бочки. На них вешают полуфабрикаты и накрывают рогожей.

Более продвинутый вариант – в стенках емкости высверливают отверстия, и вставляют пруты. При необходимости на них можно положить сетку, которую удобно использовать для мелких продуктов. Еще неплохое решение – крепеж для решетки в виде 3-4 крюков по линии окружности.

Способов изготовления решетки – великое множество. Можно, например, вырезать деталь из металлической сетки. Если есть сварочный аппарат, то вы легко сварите сетку из прутов или электродов.

Дымоход

Он нужен если вы делаете закрытую топку. На этом фото топка сделана из верхней части самой бочки, поэтому для устройства дымохода вам потребуется сварка:

Нужно будет вырезать в стенке отверстие и вварить туда, например, кусок водопроводной трубы. На него можно будет надеть колено и присоединить сам дымоход; они могут крепиться простыми хомутами. Верхнюю часть трубы тоже можно прикрепить к бочке хомутом большего размера, чтобы труба не отвалилась. Длина трубы-дымохода желательно сделать выше, чем высота коптильни.

Как самостоятельно смонтировать коптильню горячего/холодного копчения

Достаточно иметь навыки работы со сварочным аппаратом, болгаркой и прочим слесарными инструментами, каких-либо специфических знаний не потребуется.

Схемы, чертежи с указанием размеров

И здесь тоже ничего придумывать не нужно. Готовые схемы вместе с детальными чертежами достаточно легко найти в интернете, от вас потребуется только выбрать устраивающий вас вариант и приступить к его реализации.

Инструменты и материалы

Как мы уже отмечали, без опыта обращения с болгаркой и сварочным аппаратом за такую работу лучше не браться или пригласить для выполнения этих операций специалиста. Итак, что нам понадобится:

• бочка ёмкостью 150-200 литров;
• сварка;
• листовая сталь;
• болгарка;
• ручка для дверцы/крышки, щеколды, петли;
• уголки для направляющих;
• средства установки дымохода (труба, фитинг);
• термометр.

Изготовление крышки

Съёмная крышка для коптильни любого типа – обязательный элемент. Если конструкция аппарата горизонтальная, она вырезается непосредственно из боковины бочки, для вертикального устройства крышку можно вырезать из куска металла или даже изготовить из дерева, сбив и обрезав в виде круга доски.

Как сделать дымоход

В случае изготовления аппарата холодного копчения потребуется дымоход, идущий от дымогенератора до рабочей камеры.

Проще изготовить металлической трубы (гофрированная тоже пойдёт), но часто подвод дыма делают подземным. Потребуется вырыть траншею и облицевать её подходящим материалом (самой долговечной будет траншея, облицованная кирпичом).

Нужно помнить, что для обеспечения остывания дыма до требуемой температуры нужно правильно рассчитать длину трубы. Как правило, это не более 3 и не менее 1 метра, при максимальной высоте расположения над землёй 30 см.

Как сделать топку

В большинстве случаев щепа укладывается непосредственно на дно бочки, независимо от её ориентации. Главное условие – толщина стенки должна быть достаточной, чтобы металл не прогорал, а температуры снизу будут довольно высокими. Можно также использовать любую металлическую посуду (кастрюлю, миску, сковородку), которая изначально не боится воздействия высоких температур.

Подготовка основания коптильного отсека

Сборка коптильного аппарата из 200-литровой бочки начинается с тщательно её мойки и чистки от веществ, которые хранились в ёмкости до этого. Внутри нужно будет приварить/прикрутить уголки для прутьев, решётки, поддона.

Как сделать поддон

Какие бы продукты вы не коптили, в них всегда будет немало жидкостей – воды, соков, жира, которые по мере копчения будут выделяться из мякоти и стекать вниз, загрязняя наш самодельный аппарат. А поскольку доступ к его нижней части ограничен, чистка бочки после копчения может оказаться нелёгкой задачей. Для её облегчения и используют поддон, устанавливаемый в нижней части коптильни. Он, кстати, будет защищать щепу от попадания на неё этих жидкостей, которые могут как затушить процесс тления, так и активировать его (жир).

Проще всего использовать для этого противень, но для вертикальной конструкции он должен быть круглым, а такой приобрести нелегко. Его может заменить круг из металла, вогнутый по небольшой дуге внутрь.

Чтобы облегчить изъятие поддона из бочки, посередине проделывают дырку и закрепляют длинный болт.

Изготовление опоры

Если положить поддон непосредственно на щепу, процесс тления будет неизбежно затухать из-за отсутствия достаточного количества кислорода и давления емкости не тлеющие опилки. Поэтому такой поддон устанавливают на некотором расстоянии от дня ёмкости. В качестве опор можно использовать кирпичи – они никак не помешают дыму проникать вверх, но лучше всё же использовать более капитальный способ установить поддон – приварить уголки или, сделав 4 отверстия в стенках бочки, установить два параллельных прутка. В конце концов, к поддону можно приварить небольшие ножки.

Приспособления для закладки продуктов

Копчение продуктов, которые обычно подвешивают, вверху ёмкости, в 10-12 сантиметрах от верхней кромки, проделывают отверстия для прутьев. Ниже можно расположить такие же прутья для установки решётки или приварить/прикрепить к стенкам ёмкости крепления, например, в виде уголков.

С чего начать сооружение коптильни?

Существует несколько вариантов выполнения коптильни из бочки, но во всех них выбор и подготовка бочки под коптильную камеру проводится почти одинаково. Сама бочка может быть любой величины, но высота коптильной камеры должна быть в 3 раза больше ее диаметра. Обычная 200 литровая железная бочка прекрасно подходит под эти условия. Однако ее придется немного переделать.

Свежие записи Бензопила или электропила — что выбрать для сада?
4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки
Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Если планируется коптить продукты холодным способом (а он значительно полезней и надежней для качества продуктов и их сохранности), то необходимо также запастись железной трубой длиной около 5 м для дымохода.

Затем необходимо подобрать место, где будет располагаться коптильня. Оно должно быть защищено от ветров и желательно иметь накрытие. Определить и отметить на поверхности земли место, где будет коптильная камера и очаг.

От места, где будет располагаться бочка-коптильня до места, где будет находиться очаг, нужно разметить место под траншею для устройства дымохода. Затем нужно выкопать углубление под импровизированную печку и траншею под дымоход. При выполнении этих работ необходимо учитывать тот факт, что для создания в коптильне хорошей тяги, нужно создать в устройстве такой наклон трубы, чтобы дно коптильной камеры и противень печки с расположенными на нем коптящими опилками, оказались на одном уровне (согласно закону сообщающихся сосудов).

Печка-очаг может быть сделана из камней или кирпича. Делать ее лучше с большой камерой для закладки дров. Поверху камеры сгорания устраивается камера, где будут тлеть опилки. Делается такая печка как можно глубже, чтобы обеспечить достаточную плотность и температуру дыма. Стык камеры и дымохода тщательно присыпается землей для увеличения тяги, а остальная часть траншеи покрывается жестью и также засыпается землей.

Как сделать коптильню горячего копчения в домашних условиях из бочки

Самое распространённое приспособление — для горячего копчения. Такое устройство проще в изготовлении, а процесс обработки продолжается 0,5-2часа.

Перед началом изготовления самодельная коптильня горячего копчения своими руками нуждается в подготовке. Бочку из под масла достаточно отмыть раствором соды или средством для мытья посуды, ёмкости из-под других жидкостей необходимо выжечь газовой горелкой.

Как сделать коптильню горячего копчения из бочки?

Независимо от выбранной модели, вам не потребуется много времени для проектировки, сборки и монтажа. Не обязательно обладать навыками сварщика. Можно выделить несколько последовательных этапов:

• Подбор материалов.
• Составление плана и схемы конструкции.
• Сборка и установка.

Надо определиться с выбором материалов, которые потребуются во время конструирования коптильни. К ним относятся:

• металлическая бочка;
• нержавеющий кег;
• деревянная бочка;
• кирпичи; цементный раствор;
• шифер;
• металлические прутья и решетки;
• металлические листы.

Самый востребованный у наших соотечественников вариант —коптильня из бочки 200 л. Вспомогательные материалы подбираются в зависимости от проекта, который вам больше нравится. Можно обойтись минимальным набором в виде мешковины или крышки, также тряпкой-фильтром и прутьями для подвешивания продуктов.
Для обустройства площадки, где будет стоять бочка, нужны следующие инструменты:

• лопата;
• болгарка; рулетка; уровень;
• сварочный аппарат (только для некоторых типов моделей, где используются сварные элементы).

Составление проекта будущего изделия необходимо для четкого понимания специфики работы. Топка должна входить в землю на глубину около полуметра. Отсюда выводится дымоход, после чего его направляют в сторону коптильной камеры. Входить в неё он может посредством специального подвода.

Фильтровальный барьер обязателен для предотвращения загрязнений. При горячем копчении расстояние от топки до продуктов не должно быть меньше 30 см, иначе мясо и рыба будут подгорать и покрываться сажей. Жир, стекающий с мяса и рыба, перемещается на металлический поддон. Периодически все указанные элементы конструкции надо чистить. Но процесс копчения при этом прерывать нельзя. Хорошо, если вы сможете встроить в камеру термометр для контроля температуры.

Следующий этап — установка и сборка. Сборка осуществляется на месте. Сначала выкапывают углубление для топки. Глубина печи в оптимальном варианте составляет 40 см. Дымопровод должен располагаться на глубине 20 см.

Дымоходная траншея должна иметь такую ширину, чтобы в ней можно было обустраивать канал диаметром не меньше 60 мм. Чтобы сохранить тепло, углубление обкладывают кирпичами. Можно прокладывать в дополнительном порядке трубу. Она обеспечит прямое поступление прямо в камеру. После этого надо приступить к внутреннему наполнению бочки. Лучше всего изготовить черную решетку или использовать отдельные, предназначенные для взвешивания продуктов на крючках. Поставьте обязательно под ними поддон для стекания жира. Что касается фильтра, к нему надо обеспечивать свободный доступ во время копчения продуктов . Это позволит своевременно чистить его.

Вы можете отдельно обустраивать смотровое окошко. Нужно обеспечить и небольшую тягу для поддержания требуемого уровня влажности по технологии. Конструкция устанавливается в заранее подготовленный котлован. Бочку опускают в углубление, ставят ее на кирпичи и выводят прорезанное под дымопровод отверстие в сторону траншеи. Можно взять трняпичную обмотку для герметизации стыка.

Фиксация конструкции осуществляется кирпичной кладкой, выступающей над уровнем почвы. Топка оборудуется в форме кострового углубления, выложенного кирпичами или же отдельной камерой. Изготовить ее можно из среза меньшей по размерам бочки или сварить короб из стальных листов. Подвод воздуха для обеспечения тления щепки является обязательным. С обратной стороны следует обустраивать выход воздуха, чтобы дым вытягивался в коптильную камеру. Если температура копчения не должна быть слишком большой, можно не накрывать коптильную крышкой, а просто накрыть ее мешковиной.

Как коптильня вводится в эксплуатацию? Сделать это можно сразу после установки и высыхания раствора. Закладывают дрова или уголь в топку, после чего разводится костер. Далее насыпают древесную щепу поверх углей, желательно из фруктовых пород. Необходимо добиться тления и обильного образования дыма.

Продукты закладывают в камеру, после чего их загораживают влажной тряпкой для улавливания сажи. Наверху бочки кладут крышку или накрывают мешковиной.

Коптильня из бочки — отличный вариант для дачного участка. Это бюджетное изделие, которое позволит вам готовить вкусные продукты на горячем или холодном дыму.

Пошаговая инструкция изготовления

Чтобы собрать всю конструкцию коптильни холодного копчения из бочки 200 литров горячего копчения своими руками, нужно понять, как она будет выглядеть. Если за основу была выбрана вертикальная бочка с местом для сбора жира и с приспособлениями для подвешивания продуктов, тогда стоит рассмотреть пошаговую инструкцию, помогающую в конструировании этого изделия.

Изготовление крышки

Если не изготовить верхнее покрытие для коптильни из бочки своими руками, которое будет надежно закрывать бочку, тогда нет смысла в этом изобретении. Благодаря крышке дым не выходит из емкости, а держится в ней, подкапчивая при этом продукты. Применить можно толстый металлический лист или сделать поверхность из досок дерева.

Чтобы крышка хорошо прилегала, потребуется на нее ставить камень, кирпич или сделать самодельные задвижки. Для этого можно использовать петли, которые нужно разместить на самой поверхности крышки. Их делают из толстой проволоки.

На верх бочки к боковой части потребуется прикрепить болты, за которые будут цепляться петли.

Устройство дымохода

Это устройство должно полностью соответствовать типу коптильни холодного копчения своими руками из бочки. Длина трубы для отвода дыма может быть от 3 м., ширина – 0.5 м., высота – 0.3 метра. Благодаря таким параметрам дым будет охлаждаться и достигать нужной температуры. Это позволит приготовить блюда с особым ароматом.

Есть методы изготовления бочки для копчения с трубой, пролегающей под землей или лежащей на ее поверхности. Для дымохода подойдет обычная труба из металла. Для подземного способа пролегания нужно сделать траншею, предварительно укрыв ее досками. Если он будет служить долгое время, тогда лучше сделать подземный проход из кирпича.

Устройство топки

Это нужное устройство для копчения. Его можно сделать отдельно от бочки, используя при этом старую кастрюлю с достаточной вместительностью или насыпать щепу на дно емкости. Также можно сделать отдельное устройство для розжига при помощи металла и сварочного материала.

Если топка будет располагаться отдельно от бочки, тогда потребуется сделать его из кирпича в виде квадрата со станками, потолком и днищем. К этому месту следует подвести трубу-дымоход.

Подготовка основания камеры

Рекомендуется хорошо вымыть бочку изнутри, очистить ее от загрязнений и остатков продуктов, которые в ней хранились. Отдельно подготавливать основание не нужно. Но если имеются дыры в днище, тогда их стоит заделать или заварить, чтобы дым не выходил из бочки, а поднимался к продуктам.

В нижней части бочки можно сделать дверцу, благодаря которой можно посыпать щепу. Для этого потребуется вырезать отверстие прямоугольного вида. вырезанный кусок нужно прикрепить на петли с одной стороны, а к другой — приделать задвижку для фиксирования этой дверцы.

Поддон для сбора жира

Нужно поставить поддон для сбора жира. Если этого не сделать, тогда жировые выделения будут тушить щепу и копчение не будет качественным. Эту конструкцию можно сделать самостоятельно или взять готовый противень нужной формы. Для изготовления нужно использовать лист металла с огнеупорными характеристиками. Края лучше подогнуть внутрь, чтобы стекающий жир не выливался за эти края.

Изготовление опоры

Устанавливать бочку можно на кирпичи, камни или непосредственно на топливо. Но этот метод не будет эффективным, используется достаточно редко. Можно затратить немного больше времени и соорудить прочную подставку для емкости-коптильни. Он должен быть выше топлива и быть достаточно устойчивый, чтобы выдержать тяжелую бочку.

Варианты по изготовлению отделения для поддона по сбору жира:

1. На днище конструкции следует уложить 3 кирпича. На эти опоры устанавливается емкость для собирания жировых выделений.
2. На высоту 15-20 см. от дна в стенке бочки требуется сделать 3 отверстия, в которые нужно вставить болты, фиксирующие гайками нужного диаметра. На эту конструкцию можно установить поддон.
3. Сделать 8 отверстий. В них протянуть 4 прута тонкой трубы или арматуры. На эту решетку поставить поддон.
4. К емкости для жира можно приделать отдельные ножки. Это позволит быстро вынимать поддон и освобождать от налившейся жидкости.

Инструменты и материалы для создания коптильни из бочки

Одно из преимуществ изготовления коптильни из 200-литровой бочки — ёмкость можно найти на любом приусадебном хозяйстве. Ведь приобретать новую необязательно — подойдёт даже мятая или гнутая. Каких-либо дорогостоящих материалов также не требуется.

Для изготовления коптильни из бочки нужны:

1. Металлическая двухсотлитровая бочка.
2. Несколько металлических прутьев. На них будут подвешиваться продукты. При желании можно дополнительно изготовить металлическую решётку, чтобы их просто раскладывать.
3. Болгарка.
4. Сварочный аппарат.
5. Дрель или шуруповёрт.
6. Металлические обрезки. Они требуются для создания поддона, в который будет собираться жир.
7. Заготовки из обрези металлопроката.

Разновидности изготовления

Изготовить коптильню из бочки можно несколькими разными способами. Все они имеют свои преимущества и недостатки, с которыми стоит ознакомиться до начала сборки оборудования для копчения. Это позволит подобрать наиболее приемлемый в каждом индивидуальном случае вариант.

Горизонтальное расположение коптильни

Для того, чтобы изготовить такую коптильню, емкость располагается горизонтально. Если у нее нет верха, то предварительно бочка заваривается с помощью листового железа. После этого нужно действовать по следующей инструкции.

1. В бочке вырезается крышка. Емкость будет открываться кверху, поэтому верхняя часть крышки должна находиться по верхнему краю емкости. Вырезанная крышка затем крепится к конструкции с помощью петель. Для удобства дополнительно приваривается ручка. Также можно сделать задвижку или небольшой замок.
2. Края люка нужно закрепить с помощью листового железа, которые должны немного выходить за края полученного отверстия. Это не позволит крышке проваливаться внутрь устройства.
3. С любой стороны аппарата нужно сделать небольшое отверстие и сделать дымоход, используя для этого трубы или фитинги.
4. Внутри конструкции, немного ниже нижней части люка, необходимо приварить или же прикрепить болтами направляющие, на которые будут устанавливаться решетки во время копчения.
5. Для того, чтобы чистить конструкцию было проще, необходимо сделать поддон, в который будет собираться жир. Для него также предварительно делаются направляющие внутри устройства.
6. Щепу можно насыпать непосредственно на дно емкости.

Конструкция полностью готовая. Ее можно ставить на огонь, загружать продукты и приступать к процессу копчения.

С внутренней топкой

Такую конструкцию можно использовать исключительно для горячего метода копчения. Для сборки стоит выполнить следующие действия.

1. Бочка устанавливается в вертикальном положении.
2. В дне емкости делается несколько отверстий, чтобы в готовом устройстве получилась функция поддува.
3. В нижней части корпуса необходимо вырезать небольшой фрагмент прямоугольной формы. Сквозь полученный люк можно будет загружать топливо. Вырезанный кусок крепится сбоку на петли. Свободные края конструкции дополнительно укрепляются с помощью небольшой полоски железа.
4. От дна емкости нужно отступить примерно треть всей высоту и сделать еще одно дно, которое должно иметь достаточно большую толщину.
5. В боковой части корпуса устанавливается дымоход. Для этого нужно сделать отверстие и провести сквозь него трубу.
6. В верхней части бочки необходимо сделать крепления, на которых будут находиться решетки.
7. Дальше изготавливается из листа металла или деревянного круга перфорированная крышка.

С применением паяльной лампы

Схема коптильни с применением паяльной лампы

Устройство невероятно простое, а паяльную ламу нужно использовать исключительно во время процесса копчения. Для того, чтобы получить самодельную коптильню, достаточно выполнить следующие действия.

1. Подготавливается бочка. Если она цельная, то предварительно срезается верхушка.
2. В верхней части емкости нужно приварить прутья, с помощью которых будут подвешиваться подготовленные продукты для копчения.
3. В дней бочки делается небольшое отверстие. Затем приваривается муфта, которая имеет внутреннюю резьбу.
4. Затем подготавливается соответствующая по размеру труба. Один ее конец заваривается наглухо, а на втором делается резьба.
5. Из листового железа делается крышка для конструкции. Круг желательно вырезать чуть больше, чем диаметр используемой бочки. Перпендикулярно нужно приварить полоску металла. Для более удобной эксплуатации делается ручка.

Коптильня такого типа устанавливается или на кирпичи, или же на специальную подставку.

Коптить продукты очень легко. Их нужно поместить внутрь конструкции, в трубу засыпается топливо. Для того, чтобы начал выделяться дым, на трубу направляется паяльная лампа.

Из двух бочек

В этом случае одна из бочек будет устанавливаться вертикально и выполнять роль топки. Вторая бочка становится горизонтально и является корпусом готовой конструкции. Для изготовления такой коптильни стоит выполнить следующие действия.

1. У вертикальной бочки срезается верхушка. Элементы, которые выступают кверху, лучше оставить.
2. В нижней части горизонтальной емкости необходимо сделать отверстие. Дальше обе бочки свариваются между собой.
3. В нижней части вертикальной емкости делается дверца. Для этого вырезается квадратный кусок и вешается с помощью петель. После того, как задвижка будет готова, края закрепляются с помощью тонкой полоски железа.
4. В горизонтальной бочке делается люк по такому же принципу, как во время изготовления горизонтальной коптильни.

Отличительной чертой этого устройства есть то, что дополнительно устанавливается фильтр. Установить его нужно в то место, где бочки соединяются между собой. Использовать можно мешковину или самую обычную мокрую ткань.

Электрическая коптильня

Кроме обычных инструментов и материалов, в этом случае нужно будет использовать специальный нагревательный элемент, термостат с регулировкой температуры, кабель и штепсель. Изготавливается электрическая коптильня по следующему принципу.

1. Бочка ставится вертикально. От низа емкости нужно отступить около 10 см и сделать несколько отверстий по всей окружности бочки. Диаметр отверстий должен быть не более одного сантиметра.
2. Внутри емкости крепится нагревательный элемент в центральной части корпуса. Дальше он подсоединяется к термостату. Датчик необходимо установить немного ниже верхнего края емкости. Рядом с ним крепится термометр.
3. Для емкости, в которую будет засыпаться щепа, можно использовать старую чугунную сковородку или кастрюлю.
4. В центральной части корпуса необходимо сделать крепления, на которых будет находиться поддон для жира.
5. Чуть выше делаются крепления для решеток.
6. В крышке делается небольшое отверстие, в которое помещается труба или фитинг для дымоотвода.

Чтобы готовая коптильня была более мобильной, дополнительно можно прикрепить к корпусу колесики.

Универсальная коптильня

Для изготовления универсальной коптильни, которую можно использовать как для холодного метода копчения, так и для горячего, можно использовать исключительно металлическую бочку. Делать необходимо все точно так, как в случае с вертикальным вариантом копчения, но не нужно добавлять топку.

В стенке корпуса необходимо сделать небольшое отверстие, сквозь которое можно будет провести трубу, идущую от дымогенератора. Если универсальная коптильня будет устанавливаться на специальную площадку, то отверстие для трубы дымогенератора можно будет сделать в нижней части корпуса.

Коптильня горячего и холодного копчения: в чем разница?

Коптильни горячего и холодного копчения значительно отличаются друг от друга по строению.

1. Коптильня горячего копчения устанавливается над источником огня или дыма. Конструкция имеет небольшие размеры и легко изготавливается. Пища, приготовленная по этой технологии, необычайно вкусная, но бывает сухой. Процесс приготовления еды занимает нескольких часов.

   Коптильня горячего копчения

2. Коптильня холодного копчения – более серьезное приспособление, оно больше по размеру. Ее обязательной составной частью является дымоход. Холодное копчение – длительная процедура, которая может растянуться на несколько недель, т. к. температура приготовления всего 35-40 градусов.
