Таганрогский газовый котел Лемакс Патриот: устройство, технические характеристики и отзывы владельцев

12.02.2022 4,288 Просмотров

Автономные системы отопления считаются прерогативой частных домов или коттеджей, но это не соответствует действительности.

Большое число владельцев офисных или общественных помещений используют для обогрева газовые котлы, отмечая их экономичность и удобство.

Среди большого выбора фирм и моделей выгодно отличаются своими параметрами и низкой ценой отечественные агрегаты фирмы Лемакс.

Они обладают простой конструкцией, собраны из фирменных деталей.

Рассмотрим одну из наиболее привлекательных линеек продукции Лемакс — серию Патриот.

Газовые котлы Лемакс Патриот

Завод Лемакс, основанный в 1992 году в Таганроге, прочно занял свою нишу среди маститых производителей газовой теплотехники.

Его продукция собрана на базе импортных деталей, совмещенных с узлами собственной сборки. Серия Патриот представляет собой напольные газовые котлы, предназначенные для нагрева теплоносителя в отопительном контуре.

Помимо нагрева теплоносителя, котлы Патриот выполняют функции конвектора, обеспечивая циркуляцию нагретого собственным теплом воздуха внутри помещения. Основная особенность агрегатов — энергонезависимость, сразу отсекающая все сложности с подключением электропитания, опасения остаться в холода без обогрева, необходимость оплачивать счета и т.д.

Отсутствие подключения автоматически исключает наличие сложных и ненадежных электрических устройств, электронных плат и прочих деталей, зависимых от качества напряжения.

Это упрощает конструкцию, удаляет дорогие и хрупкие элементы, делая котлы устойчивыми к внешним факторам воздействия.

Такие особенности позволили производителю сформировать привлекательную для потребителей ценовую политику, что быстро вывело продукцию Лемакс в первые ряды по известности и популярности.

Модели серии

Линейка Патриот состоит из 6 моделей:

• Патриот 6. Напольные газовые котлы, мощность которых составляет 6 кВт. Предназначены для помещений площадью около 60 м2. Дополнительный подогрев за счет собственной конвекции усиливает эффективность работы. Оптимальный вариант для обогрева небольшого частного или дачного дома, офиса.
• Патриот 7,5. Газовые напольные агрегаты, рассчитанные на отопление площади до 75 м2. Тепловая выделяемая мощность составляет 7,5 кВт. Хорошо показывает себя при обогреве квартир, небольших частных или дачных одноэтажных домов, офисных или производственных помещений.
• Патриот 10. Напольные газовые одноконтурные агрегаты, мощность которых составляет 10 кВт. Способны отапливать дома или помещения до 100 кв. м. Отличаются высоким КПД и низким расходом газа.
• Патриот 12,5. Мощность установки составляет 12,5 кВт, что позволяет отапливать до 125 м2. Энергонезависимая конструкция делает его неуязвимым от неожиданных отключений электричества, аварий на линиях, скачков или понижения напряжения. Имеет возможность подключения внешнего бойлера косвенного нагрева для подачи ГВС.
• Патриот 16. Напольные газовые котлы, мощность которых составляет 16 кВт. Предназначены для обогрева площадей до 160 м2, что позволяет использовать их в соответствующих домах, производственных или общественных помещениях, в том числе и двухэтажных. Могут использоваться в системах как с естественной, так и с принудительной циркуляцией теплоносителя. Есть возможность присоединения внешнего водонагревателя.
• Патриот 20. Самые мощные установки из всей линейки Патриот. Выдают 20 кВт полезной (тепловой) мощности, что позволяет эффективно использовать их в помещениях до 200-250 м2. При низком расходе газа обеспечивают устойчивое поддержание заданного режима обогрева. Полностью безопасны, могут работать в связке с внешними нагревателями воды для бытовых нужд.

При заметном различии в мощности, котлы серии Патриот имеют одинаковую конструкцию и работают на одном принципе.

Монтаж и настройка подробно описаны в инструкции пользователя, безопасность обеспечивается закрытой горелкой с коаксиальным дымоходом, не требующим присоединения к общему дымовому каналу здания.

Это увеличивает возможности котлов и позволяет пользоваться ими как в частных домах, так и в квартирах при условии установки возле наружной стены.

Источник

Установка котла лемакс своими руками

Какие бывают газовые котлы отопления

Газовое котельное оборудование представлено в продаже в значительном разнообразии, поэтому перед тем, как выбрать парапетный газовый котел, нужно учесть следующие параметры:

• Стоимость.
• Мощность.
• Набор функций.
• Тип используемого теплоносителя.
• Вид горелки.
• Особенность дымоотведения.
• Место установки.
• Наличие или отсутствие автоматического управления.
• Потребность в электрической энергии.

Выше перечислены только основные отличия, которые встречаются в разных моделях газовых котлов. Главным из них считаются особенность установки парапетного котла. Для настенного оборудования характерна небольшая мощность, относительная дешевизна и возможность использования в квартирах.

Достоинства

На рынке присутствует большое количество моделей российских газовых котлов Лемакс с различным диапазоном мощностей. Имеются настенные и напольные котлы Лемакс. Более широкий спрос получили агрегаты в напольном исполнении

Если вам необходимо котел, который будет отвечать исключительно за обогрев здания, тогда вам следует обратить внимание на одноконтурные модели. Если же вы и хотите снабжать дом горячей водой, тогда вам стоит присмотреться к котлам с двумя контурами

Больше информации о котлах российского производства здесь

Основные преимущества, которые свойственны всем газовым отопительным приборам Лемакс:

• высокая производительность, КПД достигает 90 %;
• широкий выбор моделей позволяет подобрать агрегат, исходя из требований, которые вы предъявляете к котлу;
• эргономичный дизайн;
• процесс эксплуатации котла отличается безопасностью;
• котлы считаются очень надежными, это достигается благодаря контролю над производственными процессами;
• большое количество сервисных центров, поэтому в случае каких-либо сбоев или неполадок можно запросто отремонтировать котел;
• поскольку отопительные приборы разрабатываются и выпускаются в России — они полностью пригодны для отечественных эксплуатационных условий;
• длительный срок службы.

Как должен функционировать напольный газовый котел Лемакс

Как уже отмечалось, более широким спросом у потребителей пользуются агрегаты в напольном исполнении. В таком оборудовании применяется итальянская автоматика Sit, делающая работу оборудования более стабильной.

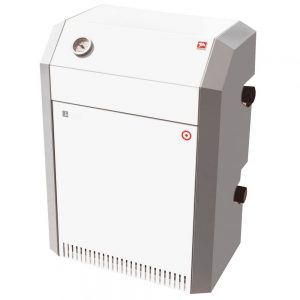

Котел газовый Лемакс Патриот 16

Принцип функционирования котлоагрегата основан на следующих моментах. В корпусе находится газовая горелка, которая осуществляет нагрев теплообменника со встроенным змеевиком ГВС и системы отопления. Движения теплоносителя осуществляется естественным или принудительным способом.

Рассмотрим подробно разновидности оборудования по ряду критериев:

1. Количество контуров — стальной одноконтурный газовый котел Лемакс в напольном исполнении функционирует практически без нареканий. Он зависит от электрической энергии и характеризуется высокой производительностью. Применяется для отопления помещений. Потребление газа — очень низкое. Напольный двухконтурный газовый котел Лемакс функционирует в двух режимах: нагреве теплоносителя и воды для горячего водоснабжения. В качестве его плюсов стоит отметить высокую экономичность. А из минусов можно выделить недостаточно качественную работу второго контура. В основном, это связано с ошибками, которые были допущены при обвязке котла. Стальные агрегаты напольного исполнения с двумя контурами — это экономичные приборы, которые хорошо справляются с обогревом больших по площади домов.
2. Устройство теплообменника — выделяется две модификации, которые различаются по материалу изготовления. Одноконтурные газовые котлы Лемакс, теплообменник в которых выполнен из чугуна, отличаются более высокими техническими характеристиками среди всех моделей данного производителя. Чугунная топка с толщиной в 4 мм переносит агрессивные вещества и не боится перегрева. Секционный теплообменник производится на заводе чешской компании Viadrus. Он характеризуется устойчивостью к коррозии. Теплообменник, изготовленный из стали, очень чувствителен к качеству теплоносителя. Для работы нужна система водоподготовки. Толщина стального теплообменника составляет 2 мм.

Источник

Как установить газовый котел лемакс в частном доме своими руками

Парапетный газовый котёл Лемакс Патриот обладает большим преимуществом перед обычными напольными котлами с открытой камерой сгорания т.к. на таком котле не требуется установка дымохода выходящего в крышу, с ним уже идёт в комплекте коаксиальная труба диаметром 25 см. Котёл может устанавливаться в жилом помещении, т.к. забор воздуха для горения забирается с улицы и вывод продуктов горения осуществляется так же на улицу благодаря коаксиальному дымоходу. Оснащён котёл итальянской автоматикой Euro Sit 630, которая не требует подключения к электричеству. Розжиг котла осуществляется вручную благодаря пьезоэлементу (пьезорозжигу).

Труба такого котла должна выходить на улицу и не препятствовать движению людей , для этого необходимо соблюдать одно из требований установки 1) на выходе до трубы от земли должно быть 2 метра или 2) на выходе труба находится на высоте 0.5 м от земли, но в таком случае находится вне зоны перемещения людей или за оградой.

В этом видео, на наглядном примере вы увидите как работает газовый (парапетный) котёл Лемакс Патриот 10 кВт , как он установлен и как выглядит коаксиальная труба (дымоход) к нему.

Парапетные, или как их иногда называют, бездымоходные, газовые котлы позволяют организовывать отопление в помещениях, где изначально установка газовых отопительных приборов не предусматривалась, и в силу этого не предусмотрены дымоходы.

Рисунок 1. Принципиальная схема парапетного котла: 1 — котел; 2 — патрубок воздуховода; 3 — секция воздуховода; 4 — патрубок дымохода; 5 — секция дымохода; 6 — кожух защитный газохода.

Это делает котлы парапетного типа единственным типом котлов, доступным для организации отопления в неприспособленных для этого помещениях, например, в квартирах многоквартирных домов, в гаражах или дачных домиках.

Способствуют популярности и скромные габариты таких устройств. Еще одной особенностью парапетных котлов является то, что они оснащены закрытой камерой сгорания, сущность которой состоит в том, что камера сгорания парапетного котла сообщается с окружающей средой исключительно за пределами отапливаемого помещения. Это исключает возможность поступления в помещение самого природного газа или продуктов его сгорания, что существенно повышает безопасность их эксплуатации (Рис. 1. Принципиальная схема парапетного котла.).

Рисунок 2. Схема монтажа парапетного котла.

Как правило, котлы парапетного типа имеют мощность в пределах от 6 до 40 кВт. Коэффициент полезного действия таких газовых котлов несколько ниже, относительно других типов газовых установок, что на практике почти незаметно. Парапетные газовые котлы не нуждаются в подключении к источнику электроэнергии. Отдельные их модели имеют конвекционные отверстия, что позволяет не устанавливать радиаторы в помещении, где расположен сам котел (Рис. 2, 3. Внешний вид парапетных котлов.).

Газовые котлы Лемакс Патриот

Завод Лемакс, основанный в 1992 году в Таганроге, прочно занял свою нишу среди маститых производителей газовой теплотехники.

Его продукция собрана на базе импортных деталей, совмещенных с узлами собственной сборки. Серия Патриот представляет собой напольные газовые котлы, предназначенные для нагрева теплоносителя в отопительном контуре.

Помимо нагрева теплоносителя, котлы Патриот выполняют функции конвектора, обеспечивая циркуляцию нагретого собственным теплом воздуха внутри помещения. Основная особенность агрегатов — энергонезависимость, сразу отсекающая все сложности с подключением электропитания, опасения остаться в холода без обогрева, необходимость оплачивать счета и т.д.

Отсутствие подключения автоматически исключает наличие сложных и ненадежных электрических устройств, электронных плат и прочих деталей, зависимых от качества напряжения.

Это упрощает конструкцию, удаляет дорогие и хрупкие элементы, делая котлы устойчивыми к внешним факторам воздействия.

Такие особенности позволили производителю сформировать привлекательную для потребителей ценовую политику, что быстро вывело продукцию Лемакс в первые ряды по известности и популярности.

Какие требования должны предъявляться к установке

К монтажу котла газового двухконтурного Лемакс установлены стандартные требования. Необходимо соблюдение обычных положений для отопительных агрегатов, наличие точек подключения к водопроводу, газовой магистрали, а также наличие дымохода.

Важно. Монтажом должны заниматься квалифицированные специалисты, имеющие опыт работы с газовым оборудованием, самодеятельность здесь недопустима

Обязательным условием является установка всех предусмотренных производителем (и указанных в руководстве) узлов и деталей: расширительного бака, запорных вентилей, клапанов, а также датчиков. Основание для оборудования должно быть устойчивым и твердым, не допускающим просадку, перекосы котла, тем более, его смещение. При выборе места монтажа следует учесть возможность обслуживания агрегата и его частей, чтобы, в случае необходимости, было удобно демонтировать блок горелок или секционный теплообменник.

В отношении дымохода существуют несколько вариантов: капитальный, кирпичный или собираемый из отдельных участков трубы. Последний вариант очень популярен (и рекомендуется компаниями, специализирующимися на производстве газоотводящих систем), а еще его легко и быстро смонтировать.

Модели серии

Линейка Патриот состоит из 6 моделей:

При заметном различии в мощности, котлы серии Патриот имеют одинаковую конструкцию и работают на одном принципе.

Монтаж и настройка подробно описаны в инструкции пользователя, безопасность обеспечивается закрытой горелкой с коаксиальным дымоходом, не требующим присоединения к общему дымовому каналу здания.

Это увеличивает возможности котлов и позволяет пользоваться ими как в частных домах, так и в квартирах при условии установки возле наружной стены.

Монтаж и подключение необходимо производить силами работников газовой или сервисной службы. Самостоятельное подключение создает угрозу безопасности людей и имущества.

Выбор места для установки котла парапетного типа

Котлы парапетного типа устанавливаются только в нежилых и неслужебных помещениях, т. е. в жилых комнатах и кабинетах их устанавливать нельзя, но они вполне могут располагаться в кухнях, холлах, коридорах и пр. подсобных помещениях. Постоянного наблюдения газовые котлы этого типа не требуют.

Парапетные газовые котлы устанавливаются только на наружной стене здания таким образом, чтобы вблизи от места их установки не находились сгораемые элементы конструкций. Если стена включает в себя сгораемые элементы, то расстояние от трубы до таких элементов должно составлять не менее 20 см, а сами эти элементы должны быть защищены огнеупорным материалом со стороны трубы и газового котла. На самом фасаде не должно быть сгораемых элементов ближе 30 см от трубы. Если такие элементы есть, то они либо удаляются, либо защищаются огнеупорным материалом.

Труба не должна выходить в лоджию, на балкон, под навес и тем более в подъезд или арку. Стоит сразу позаботиться о том, чтобы труба не мешала прохожим, если котел установлен на небольшой высоте относительно земли, и не выбрасывала продукты сгорания в окно соседям.

teplomex.ru

На быстрорастущем рынке отопительного оборудования, практически каждый год появляются все новые и новые марки и модели отопительных газовых напольных котлов. Часто это касается импортного оборудования, хотя и российские производители стараются не отставать и соответствовать европейским стандартам качества и современных технологий.

READ Как установить принтер argox

На напольные газовые котлы Лемакс таганрогского производства отзывы все чаще можно увидеть на просторах глобальной сети в различных обзорах по тематике отопления.

Предлагаю и нам рассмотреть по-подробнее котлы российской марки «Лемакс». Разберем модельный ряд, технические характеристики, чем отличаются разные модели, рассмотрим типы автоматики, установленной на них, и принцип работы, согласно инструкции по эксплуатации.

Модельный ряд и технические характеристики

Газовые напольные котлы Лемакс серии «Премиум» выпускаются из высокопрочной стали толщиной 2 мм. Имеют модельный ряд: от бытовых — мощностью от 7,5 кВт и до больших промышленных, мощностью до 100 кВт.

Напольные газовые котлы Лемакс

Газовый котел Лемакс является полностью энергонезависимым. Запуск осуществляется при помощью кпопки пьезорозжига. В отличие от котлов Мимакс, данные модели снабжены датчиком тяги для безопасной работы котла, срабатывающем в случае проблемы с тягой в дымоходе.

Также, как и котлы Конорд, они могут использоваться на природном газе с естественной или принудительной циркуляцией теплоносителя в системе отопления. Данные модели не снабжены циркуляционным насосом, но его всегда можно установить в систему отдельно. При замене жиклеров (сопел) возможна работа котла и на сжиженном (баллонном) газе.

Кроме того, на рынке можно встретить напольные газовые котлы Лемакс серии «Лидер». Отличительной особенностью этой модели является то, что они изготовлены из чугуна с толщиной стенок 4 мм, снабжены импортной автоматикой SIT, датчиком тяги, защитой от перегрева и сажеобразования. Но о них мы поговорим более подробно в следующий раз.

Стальные отопительные газовые котлы Лемакс производятся, как одноконтурные, рассчитанные только на отопление, так и двухконтурные — отопление и горячая хозяйственная вода. В двухконтурных котлах встроен медный теплообменник для горячего водоснабжения.

Двухконтурные котлы Лемакс Премиум имеют обозначение КСГВ — котел стальной газовый водогрейный. Они выпускаются мощностью от 12,5 до 40 кВт. Но, как показывает практика и отзывы, для того, чтобы производительность второго контура была нормальной, надо приобретать котел мощностью не менее 20 кВт, а лучше — больше.

Диаметр штуцеров для подключения к отопительной системы составляет:

— 40 мм (1 1/2′) для моделей КСГ-7,5 и КСГ-10 — 50 мм (2′) для моделей большей мощности

Диаметр патрубка для установки дымохода составляет:

— 100 мм для моделей КСГ-7,5 и КСГ-10 — 130 мм для моделей КСГ-12,5, КСГ-16, КСГ-20, КСГ-25 и КСГ-30

Диаметр штуцера для подсоединения газа у моделей с номинальной тепловой мощностью до 30 м2 составляет 15 мм или 1/2 дюйма.

Автоматика для газовых котлов Лемакс

Характерной отличительной чертой данных отопительных котлов является присутствие на них разного рода автоматических устройств. Они снабжены импортной итальянской типа «NOVA SIT». Давайте детально разберем газогорелочное устройство по схемам ниже.

Устройство котла Лемакс с автоматикой ГГУ (устройство газогорелочное)

READ Как установить ролики срд

1 — газовый котел 2 — газогорелочное устройство 3,4 — кнопки выключения и запуска, соответственно 5 — терморегулятор 6 — штуцер для подсоединения газа 7,8 — прямая и обратная линия отопительного контура 9 — термометр 10,11 — выход и вход ГВС (у двухконтурных моделей) 12 — трубка термодатчика

Как пользоваться автоматикой котла:

— откройте газовый кран, затем поверните ручку терморегулятора в положение «0»

— поднесите горящую спичку через смотровой окошко к запальнику, нажмите кнопку включения магнитного клапана (розжиг запальной горелки)

— удерживайте кнопку в течение 1 минуты до того момента, когда начнет гореть запальник

— для розжига основной горелки необходимо ручку терморегулятора переместить в положение «4»

— далее выставляем ручку в нужное нам положение

— для отключения нажмите на кнопку «выкл»

Устройство котла Лемакс с импортной автоматикой NOVA SIT

Автоматика EuroSIT котла Лемакс

1 — газовый котел 2 — газогорелочное устройство 3 — ручка регулировки температуры и розжига горелки 4 — кнопка пьезорозжига 5 — трубка термодатчика 6 — смотровое окошко 7 — подсоединение газа 8,9 — прямая и обратка для подключения теплоносителя 10 — термометр 11,12 — вход и выход контура ГВС (для двухконтурных моделей) 13 — газовый шланг из нержавейки

Как пользоваться автоматикой Euro SIT:

— откройте газовый кран

— установить ручку терморегулятора в положение розжига

— нажать на нее до упора, и удерживать в течение 1 минуты, одновременно нажимая на кнопку «пьезо», до появления пламени

— основная горелка включается путем выставления ручки терморегулятора в положение от 1 до 7

— для выключения горелки поверните ручку в положение «выкл»

Технические характеристики

Технические характеристики котлов «Лемакс»

Возможные неисправности в работе напольного газового котла Лемакс

1. Самопроизвольное отключение основной горелки.

Причина: плохая тяга в дымоходе или неисправность терморегулятора.

2. Запах газа, утечка.

Потребуется проверка резьбовых соединений и замена прокладок.

3. Пламя удлиненное, горит красно-оранжевым цветом.

Плохая тяга в дымоходе, забитые горелки.

4. Холодные радиаторы отопления в системе, а сам котел горячий.

Нехватка объема теплоносителя в системе или ошибки при монтаже системы.

Итак, мы с Вами разобрали газовые
котлы Лемакс, рассмотрели основные модели этой марки, их особенности и внутреннее устройство, принцип работы и технические характеристики. Наглядно научились пользоваться автоматикой, а также своевременно выявлять возможные неполадки в работе отопительного котла.

Какой котел из модельного ряда выбрать

О котлах «Лемакс» у потребителей сложилось несколько противоречивое мнение: кто-то их хвалит за неприхотливость, недорогое обслуживание и надежность, другие ругают за случающиеся отказы и сбои. Производитель занимается изготовлением отопительных систем не один десяток лет – уже одно это само по себе заслуживает доверия. А что касается неполадок, то, как свидетельствует опыт работников сервисных центров, они встречаются почти у всех моделей, и от марки зависят мало.

При выборе агрегата владельцам следует учесть следующие условия:

Модельный ряд отопительного оборудования постоянно расширяется, появляются новые, производительные и надежные, изделия. К явным достоинствам котлов марки «Лемакс» можно отнести также то обстоятельство, что для них сформирована солидная ремонтная база, выявлены основные «проблемные» зоны и восстановление неисправного оборудования проблем не составляет. Тем более, большинство основных неполадок можно устранить в домашних условиях, не обращаясь за помощью к специалистам.

Технические характеристики

Рассмотрим технические характеристики котлов серии Патриот:

READ Как установить аогв в квартире

Устройство

Основу конструкции газового котла Лемакс Патриот составляет сварная емкость, образующая водяную рубашку вокруг газовой горелки, которая размещена в нижней части топочной камеры.

Входной и выходной патрубки для присоединения прямой и обратной линий отопительного контура расположены на боковых стенках котла, а отверстие для присоединения дымохода — сзади. Несмотря на напольный тип монтажа, в задней части котла имеются проушины для крепления к стене.

Они нужны для обеспечения неподвижности конструкции, исключающей смещение коаксиального дымохода и попадание дымовых газов в помещение.

Как правильно установить настенный котел

Перед монтажом распакуйте теплогенератор и проверьте комплектность аппарата. Убедитесь, что штатный крепеж подойдет к вашим стенам. Например, под газобетон необходимы специальные крепления, обычные дюбели не годятся.

Соблюдаем такой порядок работ:

Важный момент. При установке настенного котла в деревянном доме следует защитить стену от возгорания, таковы требования норм. Между задней панелью агрегата и горючей конструкцией крепится лист кровельной стали, выступающий за корпус на 100 мм, как изображено на фото.

Размечая отверстия в деревянной бревенчатой стене, проследите, чтобы крепление оказалось на гребне бревна. Крюки вкручивайте прямо в дерево, без пластиковых пробок.

Инструкция по установке, подключению и запуску

Установка котла начинается с обеспечения вывода дымовых газов. В наружной стене, около которой будет установлен агрегат, надо пробить отверстие диаметром 280 мм или 340 мм (для котлов мощностью 16 и 20 кВт). Затем на котел крепят внутренний и наружный дымоходы и фиксируют агрегат на стене за проушины.

Со стороны улицы присоединяют наружную часть дымохода и заделывают отверстие для герметичной и плотной фиксации трубы.

Закрепляют дефлектор, защищающий полость дымохода от проникновения насекомых или птиц, попадания осадков.

После этого присоединяют трубопроводы подачи теплоносителя и газа, подпитки водой. Проверяют плотность и герметичность присоединения газового трубопровода с помощью мыльного раствора. Затем заполняют систему водой, контролируя давление по показаниям манометра.

Открывают кран подачи газа и поворачивают ручку управления в положение «включено». Нажимают ручку до упора и одновременно нажимают и удерживают кнопку пьезовоспламенителя до появления на запальной горелке пламени. После этого ручку управления удерживают еще около минуты.

Если пламя гаснет, попытку надо повторить через 1 минуту. Запуск основной горелки происходит при повороте ручки в положение 1.

Максимальной мощности и температуре нагрева теплоносителя соответствует положение 7. Для отключения горелки ручку поворачивают в положение «выключено».

Скачать инструкция для котлов Лемакс Патриот.
