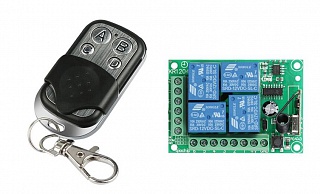

Беспроводной четырехканальный комплект 12 В (непрерывный/коммутации/переключатель) KR1204-4+KT01-4 Артикул: KR1204-4+KT01-4
Наличие: Срок поставки уточняйте. Возможно потребуется предоплата. В корзину |
|
Подбор Доставка Оплата Скидки Сервис-центр |
Описание
Технические характеристики |
|
| Питание реле | DC 12 В |
| Потребление в режиме ожидания | <5ма |
| Рабочая частота | 433 м |
| Дальность действия в прямой видимости | 20-50 м |
| Максимальное количество пультов | 25 шт. |
| Режимы работы | непрерывный (максимум 25 сек) и коммутации |
| Размер печатной платы | 68,2*48,2 мм |
Режимы работы:
- «Коммутации» — Включение/Выключение используется в системах управления. При нажатии на кнопку портативного пульта происходит замыкание реле, при нажатии на эту же кнопку портативного пульта происходит размыкание реле. Этот режим позволяет управлять автоматическими шлагбаумами, электрическими воротами, осветительными приборами.
- «Непрерывный» — при нажатии на кнопку портативного пульта контакты реле будут замкнуты в период удержания кнопки на пульте управления (максимум 25 сек). Этот режим позволяет управлять электрическими жалюзи, в случае если их необходимо немного приоткрыть.
- «Переключатель» — при нажатии на любую кнопку включается соответствующий кнопке канал. При нажатии другой кнопки включается соответствующий канал, при этом ранее включённый канал выключается. Таким образом включен может быть только один канал.
Программирование:
Удаление из памяти всех пультов. Нажать на сервисную кнопку 8 раз. Далее дождаться пока диод потухнет. Память очищена. Лучше с этого и начинать программирование.
Программирование происходит для каждого пульта отдельно и всех его кнопок одновременно. Всего есть 7 комбинаций работы пультов:
Все 4 кнопки непрерывный режим. Необходимо нажать 1 раз на кнопку на плате приёмника. Дождаться пока светодиод загорится постоянно. Затем нажать на любую кнопку на пульте.
Все 4 кнопки в режиме коммутации. Необходимо нажать 2 раз на кнопку на плате приёмника. Дождаться пока светодиод загорится постоянно. Затем нажать на любую кнопку на пульте.
Все 4 кнопки в режиме переключателя. Необходимо нажать 3 раза на кнопку на плате приёмника. Дождаться пока светодиод загорится постоянно. Затем нажать на любую кнопку на пульте.
2 кнопки в режиме коммутации и 2 кнопки в непрерывном режиме. Необходимо нажать 4 раза на кнопку на плате приёмника. Дождаться пока светодиод загорится постоянно. Затем нажать на любую кнопку на пульте.
2 кнопки в режиме переключатель и 2 кнопки в непрерывном режиме. Необходимо нажать 5 раз на кнопку на плате приёмника. Дождаться пока светодиод загорится постоянно. Затем нажать на любую кнопку на пульте.
2 кнопки в режиме переключатель и 2 кнопки в режиме коммутации. Необходимо нажать 6 раз на кнопку на плате приёмника. Дождаться пока светодиод загорится постоянно. Затем нажать на любую кнопку на пульте.
2 кнопки в режиме переключатель и 2 кнопки в режиме переключатель (независимые пары). Необходимо нажать 7 раз на кнопку на плате приёмника. Дождаться пока светодиод загорится постоянно. Затем нажать на любую кнопку на пульте.
Вопросы и отзывы (1)
Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.
|
Михаил |
|
Добрый день! Как блок с пультом 4-х канальный приобрести с отправкой ТК? С уважением, Михаил. +79146928452 |
|
Имя |
|
Тамара Савина |
|
Добрый день! Оформите пожалуйста заказ на сайте. ТК отправляем. |
|
Имя |
|
Денис |
|
Добрый день, интересует данный комплект но с двумя брелками |
|
Имя |
|
Антон Завалин |
||
Добрый день! Комплект поставляется только с 1 пультом. Можно приобрести дополнительный пульт такой же, как в комплекте и прописать, но их пока долго не ожидается в наличии. Есть вариант купить универсальный пульт например такой https://www.42unita.ru/catalog/pulty_vorot_i_shlagbaumov/Pult_universalnyy_01256_097 и прописать на него пульт от комплекта. |
||
|
Имя |
Реле радиоуправляемое 4 канала (Код: 00689)
Четырехканальное реле с дистанционным беспроводным радиоуправлением. Позволяет коммутировать нагрузку постоянного и переменного тока до 10 ампер. Возможность управление несколькими брелками.
Характеристики:
- Модель: KR1204-4
- Входное напряжение: 10-14В
- Ток ожидания: до 5мА
- Радиочастоты: 315МГц или 433МГц
- Чувствительность: до 97dbm
- Дистанция: до 100м (на открытом пространстве)
- Максимально пультов: 25шт
- Рабочие режимы: Momentary, Toggle, Latching Time delay (5s ,10s ,15s )
- Размеры платы: 68мм * 38мм
Рабочие режимы:
Рабочий режим выбирается перемычками (замкнуть 1и2 перемычки — Momentary, 3и4 — Toggle, все открытые — Latching)
- Momentary: Реле замкнуто пока держишь кнопку. Надавил кнопку — реле замкнулось, отпустил кнопку — реле разомкнулось.
- Toggle: Одиночное нажатие — реле включается, двойное нажатие — реле отключается.
- Latching: Нажатие кнопки А — реле включается, нажатие кнопки В — отключается.
Очистка:
Нажать кнопку на приемнике нажатой около 8 сек. После очистки все брелоки «отвяжутся» и перестанут срабатывать.
Привязка брелока к приемнику
Кратковременное нажатие на кнопку на приемнике, затем любая кнопка на пульте.
Видео
Цена:
1200 Руб.
Нет в наличии
Copyright MAXXmarketing GmbH
JoomShopping Download & Support
Мы обещали скидку 5% новым клиентам! Введите промокод: pro5 в корзине для получения скидки.
Распродажа!
Доставка по СПБ в день заказа.
Доставка по Москве до двери от 2 дней.
Быстрая доставка по всей России.
1200 пунктов самовывоза СДЭК
800.00 руб.
Артикул: 00476
3 в наличии
-
Описание
-
Отзывы (0)
Описание
Четырехканальное реле с дистанционным беспроводным радиоуправлением. Позволяет коммутировать нагрузку постоянного и переменного тока до 10 ампер. Возможность управление несколькими брелоками.
Характеристики:
- Модель: KR1204-4
- Питание модуля 12В
- Ток ожидания: до 5мА
- Радиочастоты: 433МГц
- Чувствительность: до 97dbm
- Дистанция: до 100м (на открытом пространстве)
- Максимально пультов: 25шт
- Рабочие режимы: Momentary, Toggle, Latching Time delay (5s ,10s ,15s )
- Размеры платы: 68мм * 38мм
Режимы работы:
Рабочий режим выбирается перемычками (замкнуть 1и2 перемычки – Momentary, 3и4 – Toggle, все открытые – Latching)
- Momentary: Реле замкнуто пока держишь кнопку. Надавил кнопку – реле замкнулось, отпустил кнопку – реле разомкнулось.
- Toggle: Одиночное нажатие – реле включается, двойное нажатие – реле отключается.
- Latching: Нажатие кнопки А – реле включается, нажатие кнопки В – отключается.
Сброс:
Нажать кнопку на приемнике нажатой около 8 сек. После очистки все брелоки “отвяжутся” и перестанут срабатывать.
Подключение:
Кратковременное нажатие на кнопку на приемнике, затем любая кнопка на пульте.
Комплектации:
- Четырехканальное коммутирующее радиореле KR1204
Сфера применения:
- Автоматизация домашних электрических устройств и системы умного дома.
- Управление освещением, вентиляцией и кондиционированием в коммерческих и промышленных помещениях.
- Беспроводное управление электрическими воротами, шлагбаумами и системами безопасности.
- Использование в проектах DIY (сделай сам) и электронике для создания беспроводных управляющих систем.
Вы смотрите: Четырехканальное коммутирующее радиореле KR1204 433МГц (питание 12B)
800.00 руб.
Купить
Технические характеристики:
Для передатчика:
Материал: металл и ПВХ
Тип товара: Обучающий код (1527) брелок с дистанционным управлением
Частота RF: 433 МГц
Поддерживаемый канал: четыре канала
Тип кодировки: Обучающий код (1527), фиксированный код (2262).
Модуляции Системы: ASK
Операционной Напряжение: DC12V
Рабочий ток: <25ма
Мощность передачи: + 13 дБм
Частота ветра: ±0. 2 МГц
Расстояние передачи: 50 м (свободное пространство)
Цвет: черный
Размер основного изделия: 5,4*2,9*0,9 см/2,1*1,14*0,35 унций
Для спутникового ресивера:
Модель: KR1204-4
Вид продукции: 4-канальный пульт дистанционного Управление переключатель
РЧ режим работы: Задайте Супергетеродинный прием
Режим модуляции: ASK
Режим работы: Мгновенный/тумблер/защелкивающийся и т. Д.
Режим соответствия: Интеллектуальный код обучения.
Рабочее напряжение: 12 В постоянного тока
Потребляемый ток: 5mA
Частота RF: 433 МГц
Выход ток: ≤10A
Чувствительность приема:> 104dbm
Диапазон дистанционного управления:> 50 м (свободное пространство)
Режим выхода: сухой контакт/выход напряжения
Проводной способ подключения: фиксированная Проводная стойка
Проводка Порты и разъёмы:
+ V = положительный полюс
GND = входной сигнал отрицательного полюса
1. KC1 обычно закрыт реле (NC)
2. KC1 общее реле (COM)
3. KC1 нормальный открытый реле (нет)
4. KC3 обычно закрыт реле (NC)
5. KC3 общее реле (COM)
6. KC3 нормальный открытый реле (нет)
7. KC2 обычно закрыт реле (NC)
8. KC2 общее реле (COM)
9. KC2 нормальный открытый реле (нет)
10. KC4 обычно закрыт реле (NC)
11. KC4 общее реле (COM)
12. KC4 нормальный открытый реле (нет)
(Когда реле заряжено, нет и COM подключено).
Цвет: зеленый (печатная плата), белый (внешняя оболочка).
Размер платы: 7,3*5,3*2,5 см
Обратите внимание:
Упаковка включает в себя различные продукты, потому что вы выбираете различные варианты.
Посылка 1:
1 шт. * KT01-4 пульт дистанционного управления В праздничные дни (включая Батарея)
Посылка список 2 :
1 шт * KR1204-4 4CH модуль приемника В праздничные дни (включая корпус)
Посылка 3 мм Толщина:
1 шт. * KT01-4 пульт дистанционного управления В праздничные дни (включая Батарея)
1 шт * KR1204-4 4CH модуль приемника В праздничные дни (включая корпус)
Посылка список 4:
2 шт. * KT01-4 пульт дистанционного управления В праздничные дни (включая Батарея)
1 шт * KR1204-4 4CH модуль приемника В праздничные дни (включая корпус)
Посылка список 5:
3 шт. * KT01-4 пульт дистанционного управления В праздничные дни (включая Батарея)
1 шт * KR1204-4 4CH модуль приемника В праздничные дни (включая корпус)
Посылка список 6:
4 шт. * KT01-4 пульт дистанционного управления В праздничные дни (включая Батарея)
1 шт * KR1204-4 4CH модуль приемника В праздничные дни (включая корпус)
Посылка список 7: пройденное расстояние
5 шт. * KT01-4 пульт дистанционного управления В праздничные дни (включая Батарея)
1 шт * KR1204-4 4CH модуль приемника В праздничные дни (включая корпус)
Управление Введение:
О Рабочий режим:
1. Мгновенный/Joggle:Нажмите и удерживайте-> On; Release-> Off
Удерживайте нажатие одной кнопки, соответствующий канал работает/включается; отпустите палец стоп/выкл. (4-канальный переключатель (приемник) нужен 4 кнопки дистанционного управления (передатчик)
2. Тумблер/самоблокирующийся замок:Нажмите-> On; Нажмите снова-> Off
Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; нажмите ту же кнопку снова, чтобы остановить/выключить. (4-канальный переключатель (приемник) нужен 4 кнопки дистанционного управления (передатчик).
3. Блокировка/Блокировка:Нажмите-> on; нажмите другую кнопку-> Off
Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; нажмите другую кнопку остановки/выключения (в то же время другой соответствующий канал работает). (4-канальный переключатель (приемник) нужно 4 кнопки дистанционного управления (передатчик).
Настройка режима работы:
1. Мгновенный режим:Нажмите кнопку обучения на приемной плате один раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор означает, что Настройка кратковременный режим успешно.
2. Режим переключения:Нажмите два раза кнопку обучения на приемной плате дважды (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую кнопку дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный означает, что режим переключателя успешно настраивается.
3. Режим блокировки:Нажмите кнопку обучения на приемной плате три раза (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте второй кнопкой дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор означает, что Настройка режим фиксации успешно (первую кнопку расшифровывается как на второй пуговицами подставки для выключения).
4.2CH мгновенный + 2CH переключатель:Нажмите кнопку обучения на приемной плате четыре раза (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.
5. 2CH мгновенный + 2CH защелкивается:Нажмите на кнопку обучения на приемной плате пять раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую кнопку дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.
6. 2CH тумблер + 2CH защелкивается:Нажмите кнопку обучения на приемной плате шесть раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.
7. 2CH защелка + 2CH защелкивается:Нажмите на кнопку обучения на приемной плате семь раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.
8. Удаление существующих данных дистанционного управления:Нажатие кнопки обучения на приемной плате восемь раз, светодиодный индикатор на приемной плате будет мигать в течение восьми раз, это означает, что существующие пульты дистанционного управления удалены успешно.
- Закладки0
- Личный кабинет
- Главная
- Реле и умный дом
- 25
| Характеристика | Значение |
|---|---|
| артикул | AX-00000641 |
| наименование | Умное реле RF 433MHz 6-30V на 4 канала(KR1204) |
| модель | KR1204-4-V02 |
| производитель | не указан |
| назначение | реле для дистанционного управления 4-мя устройствами |
| питание |
|
| нагрузка |
|
| способ подключения нагрузки | сухой контакт (NO COM NC) × 4 канала |
| режимы работы |
|
| интерфейс обмена |
|
| сигнал |
|
| пульт |
|
| расстояние |
|
| рабочая среда |
|
| размеры |
|
| вес | 70 грамм |
| дополнительные товары |
|
| страна производитель | Китай |
| комплектация |
|
- Описание
- Характеристики
Таблица 1: Инструкция
| № | Режим | Подключение | Описание |
|---|---|---|---|
| 1 |
Импульсный |
нажмите кнопку обучения на реле 1 раз реле перейдет в режим ожидания сигнала от пульта в течении 16-ти секунд нажмите любую кнопку на пульте |
импульс, каналы: A B C D реле включено в момент пока нажата кнопка на пульте |
| 2 |
Переключатель |
нажмите кнопку обучения на реле 2 раза подряд в течении 16-ти секунд нажмите любую кнопку на пульте |
переключатель, каналы: A B C D при нажатии на кнопку пульта: переключается состояние реле если реле было выключено, то включается и остается во включенном состоянии если реле было включено, то выключается и остается в выключенном состоянии |
| 3 | Режим блокировки |
нажмите кнопку обучения на реле 3 раза подряд в течении 16-ти секунд нажмите любую кнопку на пульте |
блокировка, между каналами: A B C D при нажатии на кнопку пульта: переключается состояние реле в один момент времени может быть включен только один канал, другой канал будет принудительно автоматически выключен |
| 4 |
Комбинированный (импульс + переключатель) |
нажмите кнопку обучения на реле 4 раза подряд в течении 16-ти секунд нажмите любую кнопку на пульте |
импульс, каналы: A B переключатель, каналы: C D |
| 5 | Комбинированный (импульс + блокировка) |
нажмите кнопку обучения на реле 5 раз подряд в течении 16-ти секунд нажмите любую кнопку на пульте |
импульс, каналы: A B блокировка, между каналами: C D |
| 6 | Комбинированный (переключатель + блокировка) |
нажмите кнопку обучения на реле 6 раз подряд в течении 16-ти секунд нажмите любую кнопку на пульте |
переключатель, каналы: A B блокировка, между каналами: C D |
| 7 | Комбинированный (блокировка + блокировка) |
нажмите кнопку обучения на реле 7 раз подряд в течении 16-ти секунд нажмите любую кнопку на пульте |
блокировка, между каналами: A B блокировка, между каналами: C D |
| 8 | Удаление пультов |
нажмите кнопку обучения на реле 8 раз подряд |
удаляются все связи с пультами ни один пульт не будет работать с реле до тех пор, пока вы заново не подключите пульты |
|
Память реле имеет энергонезависимую память: max пультов 15 при переполнении памяти, первые записанные пульты(коды) будут удалены автоматически невозможно удалить один пульт(код) из памяти, необходимо удалить все пульты и заново подключить актуальные Подключение пультов нельзя использовать одну кнопку(код) одновременно для нескольких реле, так как не будет гарантированных срабатываний одновременно для нескольких реле если выбранный вами пульт не подключается к реле, проверьте его характеристики: частота и код Сохранение состояния реле при возобновлении подачи электроэнергии реле будет выключено (то есть состояние до отключения не сохраняется) Электромагнитное реле за коммутацию нагрузки отвечает электромагнитное реле на 10 ампер. Частое переключение реле и высокие токи — уменьшают срок службы реле, для подключения больших нагрузок — используйте контакторы или твердотельные реле |
Таблица 2: Установка и дальность действия
| Установка | Дальность действия |
|---|---|
| Реле нельзя устанавливать в металлический корпус, так как металл отражает радио волны | Для стандартного комплекта реле с обычным пультом (без видимой антенны) дальность в идеальных условиях составляет до 100 метров |
| Реле необходимо установить вдали от двигателя, контактора или мощного потребителя электроэнергии, так как электромагнитные приборы могут создавать помехи для дистанционного управления | В реальных условиях дальность действия составляет 10-40 метров минус препятствия(стены, предметы) и помехи |
| При установке реле: обязательно отключите питание от контактов V+ GND | При падении напряжения(разряде) батарейки заметно уменьшается дальность действия пульта |
| При подключении индуктивной нагрузки(электродвигатель, электромагнит, соленоид, итп) используйте снаббер «RC цепочку» (например, такой) для того, что бы продлить срок службы электромагнитного реле | Разные модели пультов питаются от разных типов батареек. В общем случае, пульт работающий от батарейки 12V (A27 или A23) будет работать на более дальние расстояния чем пульт работающий от батарейки CR2032 3V |
| Реле можно разместить на улице при температуре -15..+75°C, но обязательно необходимо поместить реле во влагозащищенный корпус, например в распред. коробку IP55 | Если пульт питается от батарейки CR2032 3V, то можно увеличить его дальность работы — заменив одну батарейку CR2032 на две CR2016, в итоге: вместо 3V напряжение вырастет до 6V, что должно увеличить дальность срабатывания пульта, но при этом уменьшится срок службы батареек |
| Для увеличения дальности можно использовать пульты с внешним антеннами, например — такие |
| Свойства | |
| Интерфейс | RF 433MHz |
