Кроем крышу металлочерепицей своими руками пошаговая инструкция

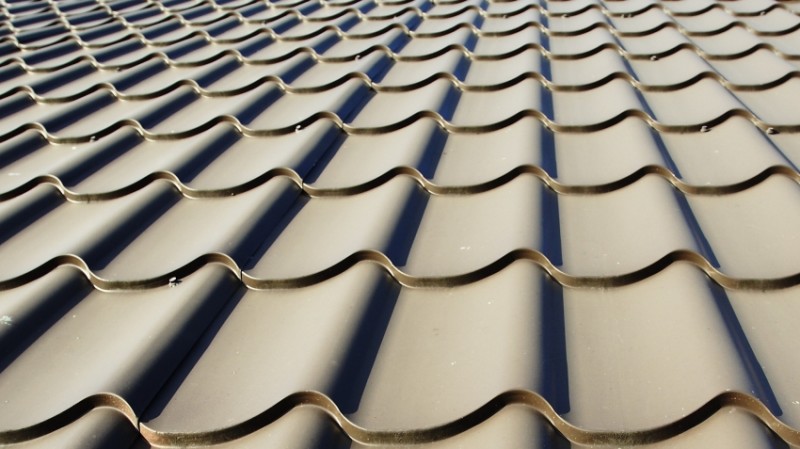

Металлочерепица – материал, который используется для отделки кровли наравне с такими популярными материалами, как шифер, битумная черепица и оцинкованная жесть. Превосходные технические характеристики делают ее отличным вариантов для любого дома. И хотя обычно для проведения такого рода предпочитают приглашать профессионалов, рассмотрим, как самостоятельно провести монтаж металлочерепицы: пошаговая инструкция и некоторые рекомендации специалистов.

Какие преимущества имеет монтаж кровли из металлочерепицы

Крыша из черепицы, в особенности если она сделана из металла — один из лучших вариантов для оформления дома. Специалисты и сами пользователи отмечают множество положительных аспектов использования этот материала, среди которых:

• малый вес (4-6 кг/м²), что обеспечивает совсем небольшую нагрузку на кровлю;

• простая процедура монтажа и легкость проведения ремонтных работ;
• большой ассортимент цветовых решений;
• материал экологически безопасен и не содержит в своем составе никаких вредных компонентов;
• покрытие оснащено ребрами жесткости, что делает его очень прочным. При условии, что все рекомендации по установке соблюдены, поверхность способна выдерживать нагрузку от 200 кг/м², даже если были использованы листы толщиной 0,5 мм;
• материал чрезвычайно устойчив к воздействию температур. Никакие перепады ему не страшны, а показатель термального расширения минимален.

Говорить о недостатках металлочерепицы практически не приходится, за исключением, разве что, повышенного уровня шума в дни, когда идет дождь. Но и с этим вполне можно справиться, если предварительно провести укладку слоя стекловаты.

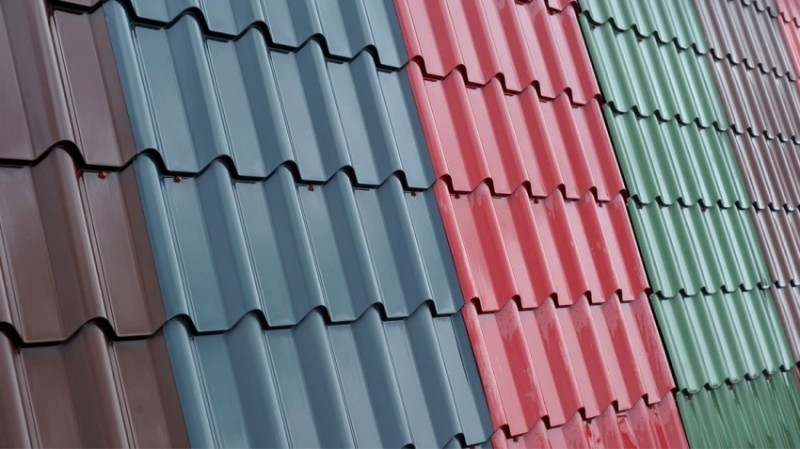

Критерии выбора материала для крыши из металлочерепицы: фото-примеры

Перед тем как начать рассмотрение процесса монтажа этого кровельного материала, необходимо определиться с тем, как именно материал должен быть использован.

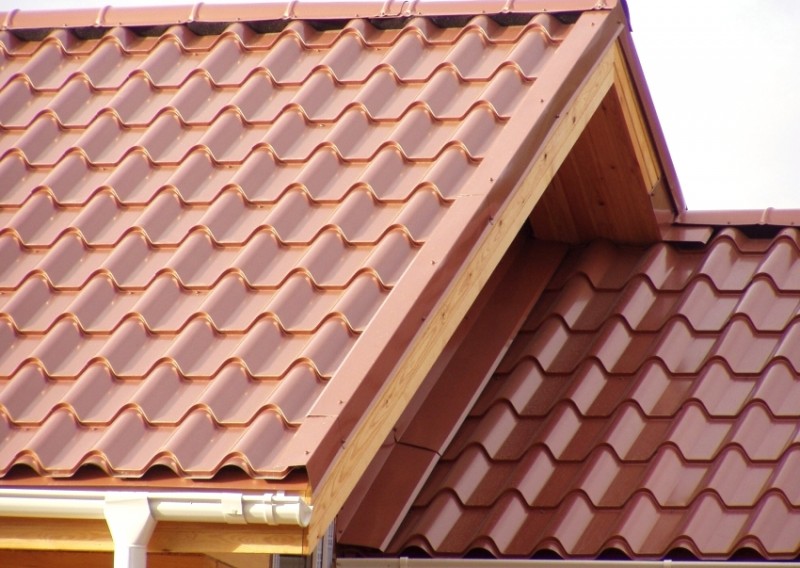

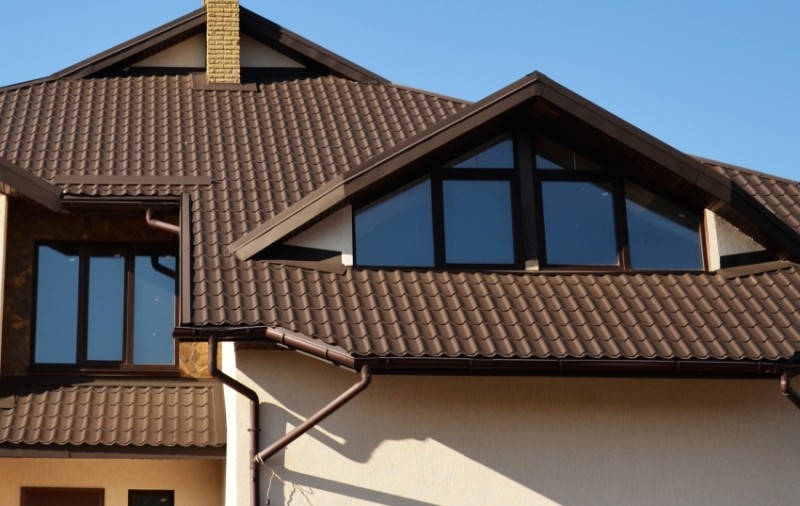

Просмотр фото крыш, металлочерепица на которых смотрится привлекательно, далеко не лучший метод в данном случае, так как в процессе выбора нужно обращать внимание на перечень доборных элементов, а также маркировку, представленную производителем. Рассмотрим, что же нужно знать покупателю.

В первую очередь нужно обратить внимание на наличие в прайсе таких доборных элементов как:

• различные виды коньков: простые, фигурные и с аэраторами;
• специальные проходные узлы для установки труб, люков, вентиляции, антенн, а также осветительных окон;
• элементы, призванные обеспечить безопасность обслуживания поверхности – ходовые мостики, лестницы, снегозадержатели;
• внутренние и наружные ендовы;
• другие необходимые элементы – пристенные профили, фронтоны, карнизные планки металлочерепицы, монтаж которых является обязательной частью обустройства кровли.

Важно! Наличие всех перечисленных элементов среди предложений продавца – показатель уровня компании, которая производит металлочерепицу, что может свидетельствовать и о качестве самих продуктов.

Кроме этого, стоит уделить внимание изучению маркировки, которая обязательно должна присутствовать на каждом сертифицированном материале. Обычно на производстве указывают все характеристики самого материала, а также уровень качества антикоррозийного покрытия, которое наносится поверх листа.

Итак, вот какие сведения можно почерпнуть, прочитав информацию, предоставленную на обратной стороне листа металлочерепицы:

• наличие полимеров;
• сколько цинка приходится на 1 м² листа;
• дата производства и период гарантийного срока использования материала;
• название производителя;
• толщина листа.

В процессе визуального осмотра нужно обращать внимание на целостность защитного слоя, как с лицевой, так и с изнаночной стороны листа, а также наличие всех обязательных маркировок.

Важно! Если речь идет о материале, приобретенном у крупного производителя, то в маркировке будет присутствовать информация еще и марке использованной стали.

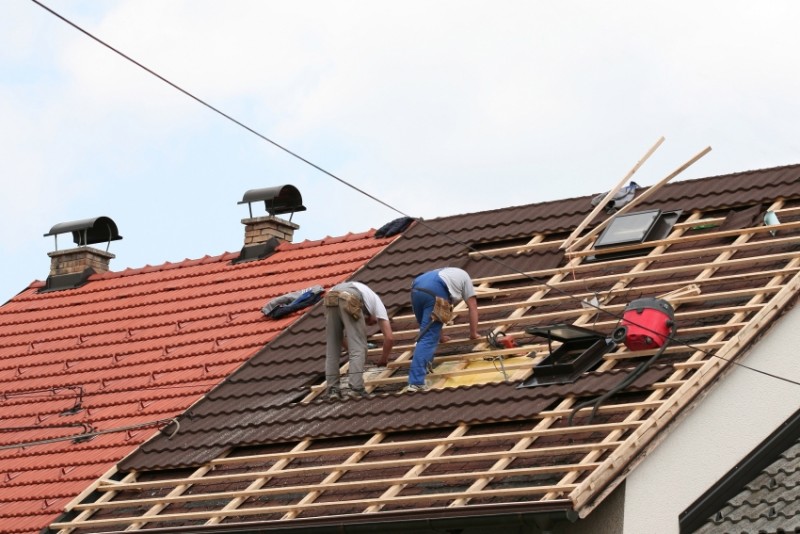

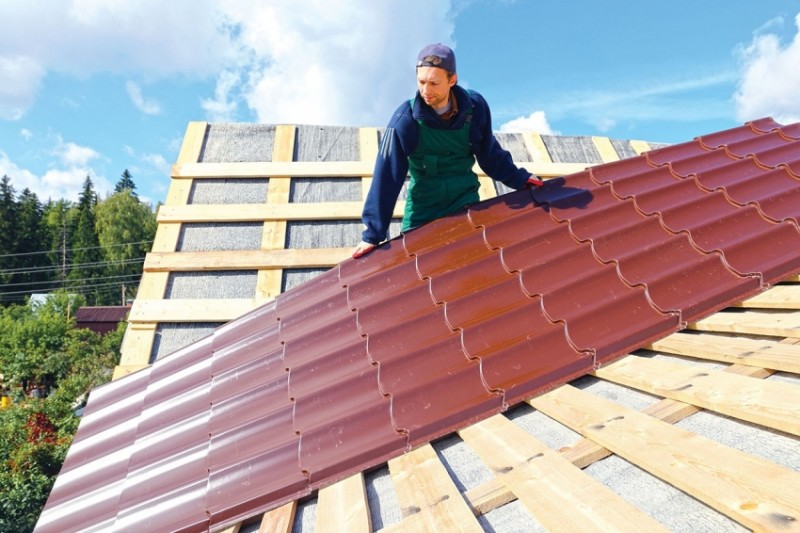

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.

Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.

Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.

Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

Полезный совет! Помимо приобретения листов стандартных размеров, можно рассмотреть вариант индивидуального изготовления металлочерепицы под заказ. Конечно, стоить это будет заметно дороже, но зато так можно получить именно такой материал, что подходит именно вам. Главное помнить, что длина одного листа не должна быть меньше 45 см или больше 7 м.

В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската. Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов.

Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица.

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.

Важно! 11 градусов – это минимальный наклон, при котором допустим монтаж металлочерепицы.

Материалы и инструменты для укладки металлочерепицы своими руками

Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:

• шуруповерт;
• электродрель;
• ножницы для резки металла;
• измерительная рулетка;
• молоток;
• маркер;
• монтажная лента.

Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.

Полезный совет! Для придания привлекательного внешнего вида покрытия стоит использовать декоративные накладки.

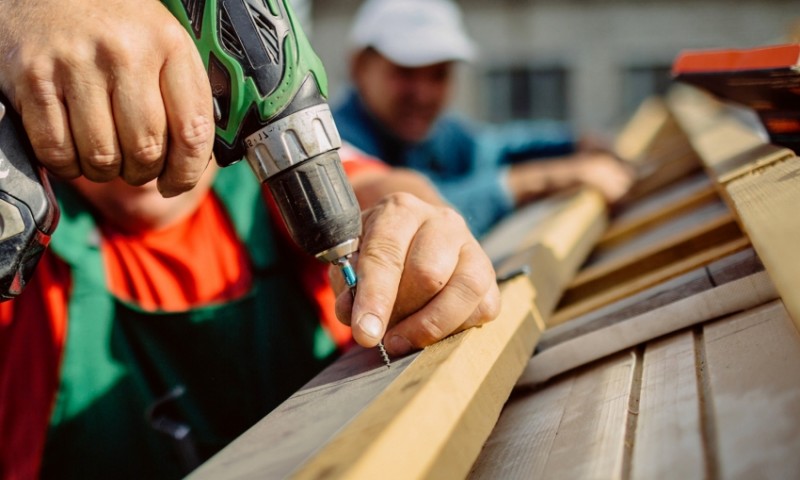

Как крепить металлочерепицу: этапы проведения подготовительных работ

Малый вес металлочерепицы позволяет проводить минимальное количество подготовительных работ, перед тем как перейти к укладке. И тем не менее, подготовить подходяще основания все же придется. Поскольку в усиленном основании нужды нет, вполне подойдет обычная деревянная обрешетка , сделанная из реек.

Процедура крайне проста – исходя из шага выбранной металлочерепицы, на поверхности располагаются рейки. Важно соблюдать единое расстояние, чтобы в процессе крепления кровельного материала не пришлось вкручивать саморезы в пустоту. Другой важный фактор, который стоит учесть в процессе установки обрешетки – расположение окон. Крайне нежелательно располагать стропила непосредственно над окнами.

Размеры листа металлочерепицы для крыши: цена и параметры выбора, монтаж материала

Особенности моделей материала, типы полимерного покрытия. Тонкости монтажа крыши из металлочерепицы.

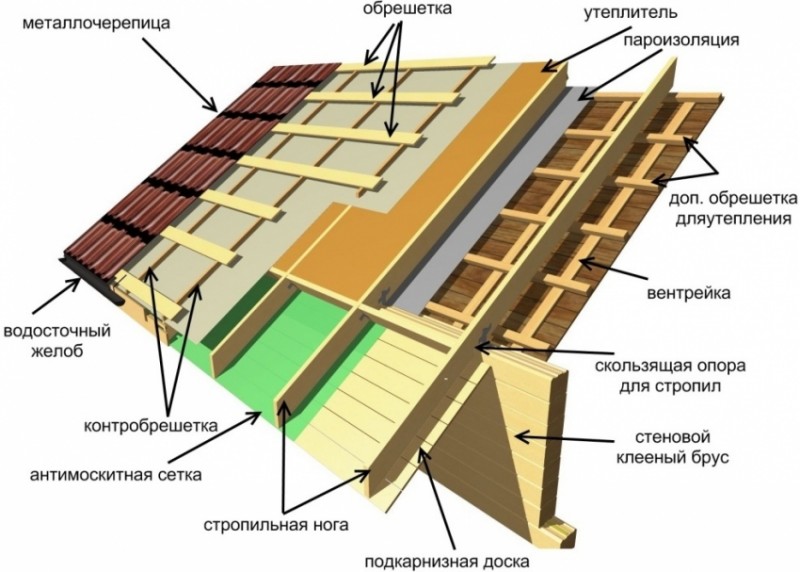

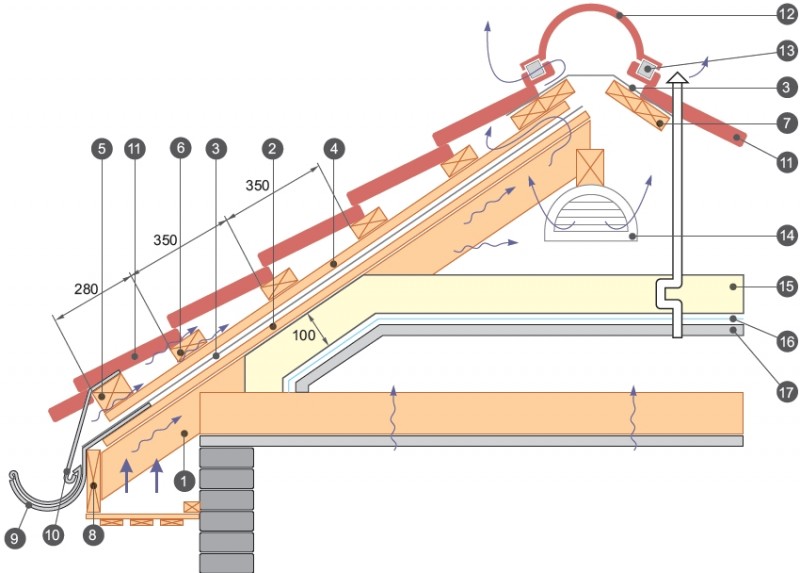

Термоизоляция в процессе монтажа крыши из металлочерепицы

Когда речь идет об устройстве крыши из металлочерепицы, теплоизоляционный материал призван решить сразу две задачи – сократить потери тепла, а также снизить уровень шума, который производят капли дождя, попадаю на поверхность. Для этого на стропила сначала укладывают пароизоляционный материал, а затем уже слой теплоизоляции. При этом важно, чтобы толщина слоя не превышала 25 см. Сверху крепят антиоксидантную пленку, фиксируя ее при помощи деревянных брусков прямо к стропилам.

Важно! Для того чтобы обеспечить стекание осадков в водосток, материал нужно фиксировать с небольшим припуском (примерно 2 см). За счет такого небольшого провисания никаких проблем со стеканием воды не будет .

Такой «пирог» — максимально эффективная система теплоизоляции кровли, которую допускает технология монтажа металлочерепицы. Что же касается выбора теплоизоляционного материала, то здесь есть несколько вариантов, которые зависят от стоимости, качества и производителя.

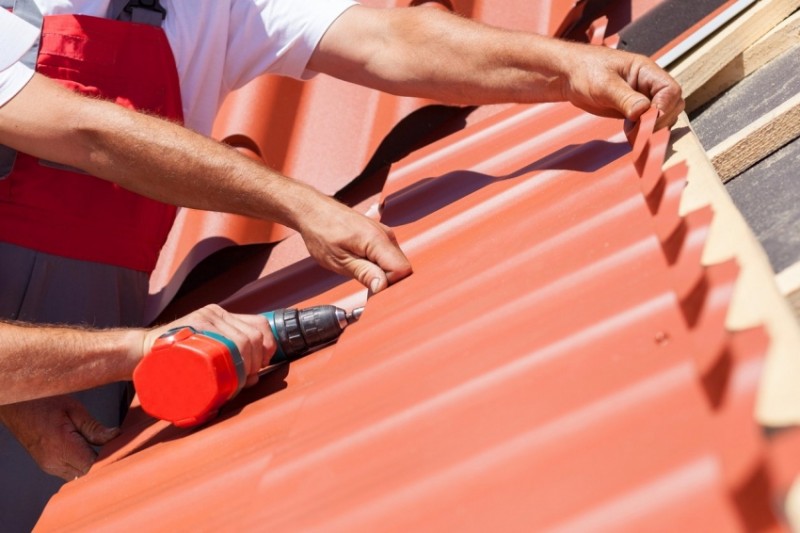

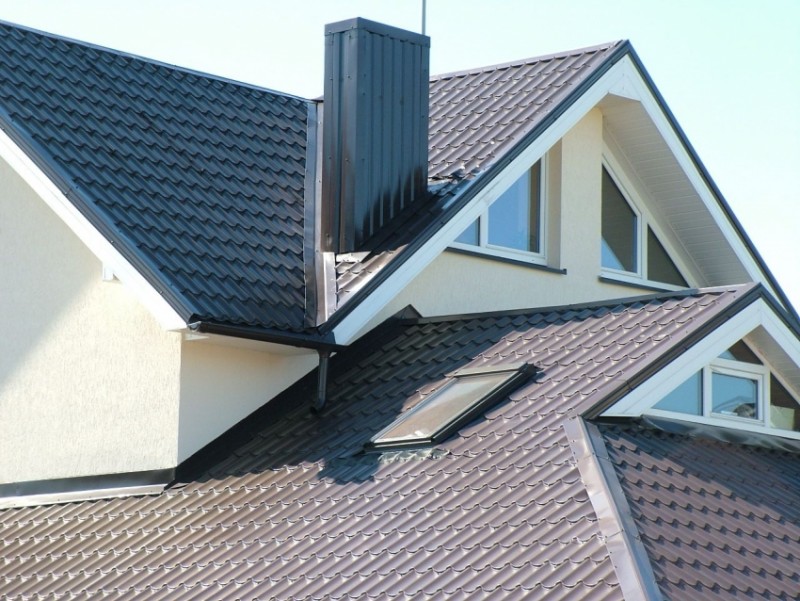

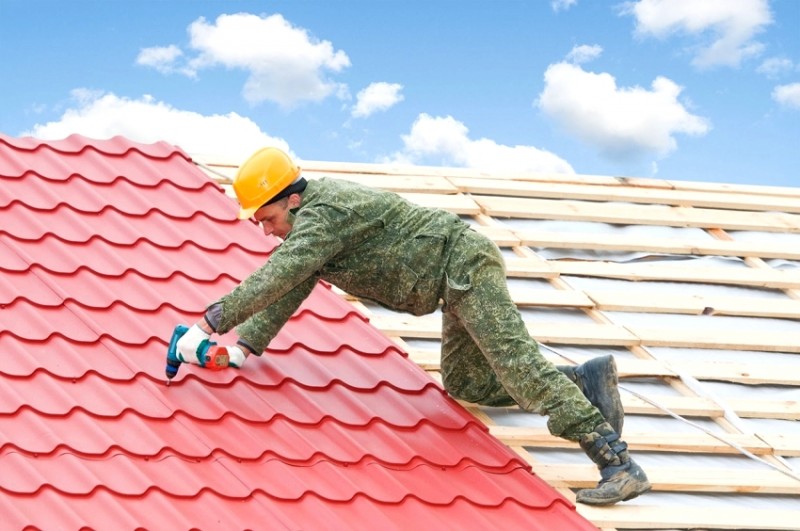

Устройство кровли из металлочерепицы: основные правила работы

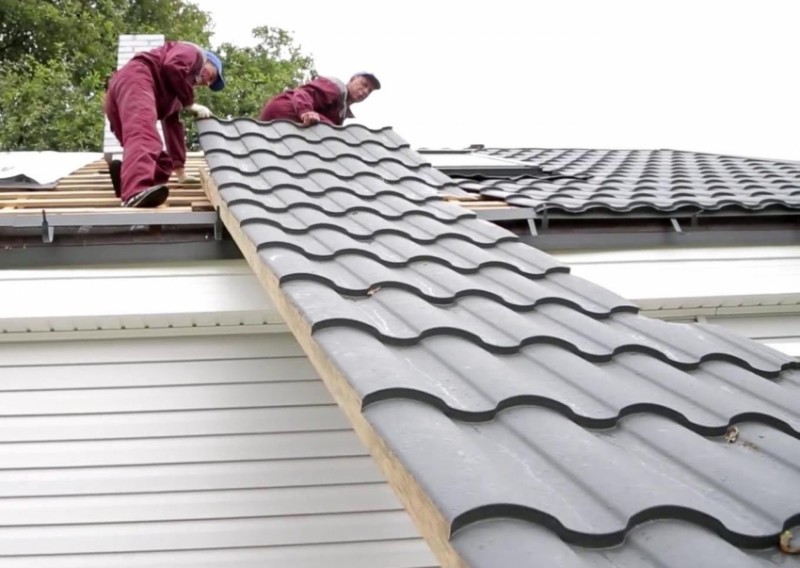

Перед тем как приступать к работе, связанной непосредственно с укладкой металлочерепицы, необходимо ознакомиться с некоторыми правилами и понятиями, которые позволят не допустить распространенные ошибки и сделать все необходимое максимально качественно:

1. Существует два способа укладки листов металлочерепицы: справа налево и слева направо. В первом случае, каждый следующий лист должен быть уложен внахлест на предыдущий, а во втором накладываться должен предыдущий лист.
2. Не стоит сразу крепить каждый лист полноценно. Перед тем как прикручивать металлочерепицу, лучше всего уложить четыре листа и слегка прихватить их крепежами, чтобы они держались. Затем нужно убедиться, что они расположены так, как нужно и при необходимости подровнять. Для окончательного закрепления используют один саморез, который проходит через все листы.
3. Эксплуатационный срок всей кровли сильно зависит от качества используемых крепежных элементов. Поэтому выбору саморезов нужно уделить должное внимание. Важно, чтобы они были оцинкованными и обязательно имели специальные уплотнители на головках, которые смогут герметично заполнить отверстия, когда саморез будет полностью закручен в отверстие.
4. В тех местах, где при помощи одного крепежного элемента были закреплены сразу несколько листов, так или иначе, появится уплотнение. Для того чтобы сгладить его, необходимо срезать часть угла или же можно выпрямить капиллярную канаву, которая расположена под штамповочной чертой.

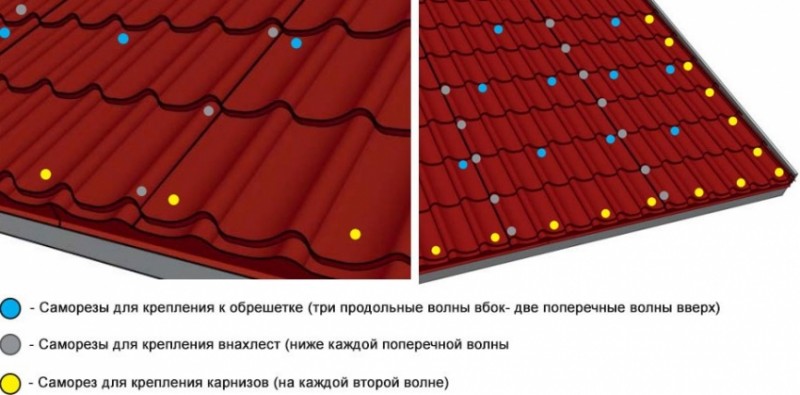

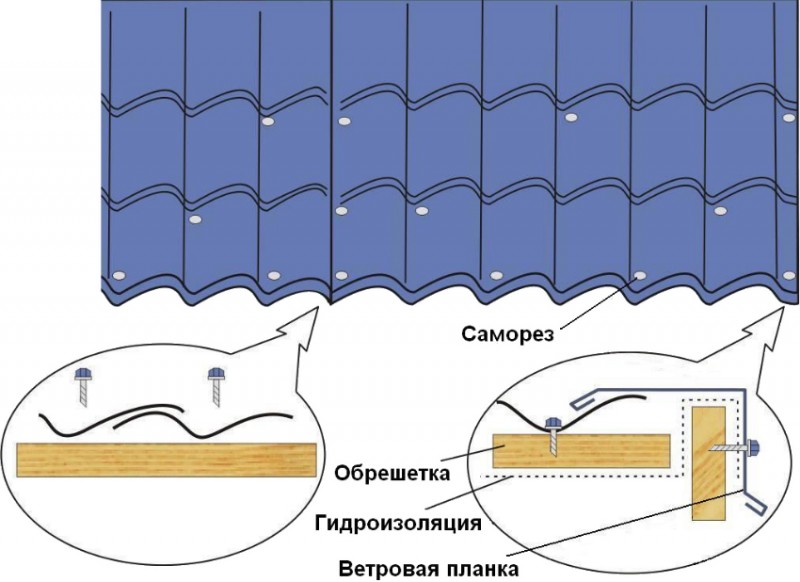

Схема крепления металлочерепицы и других необходимых элементов

Определенные правила существуют и для монтажа других обязательных элементов, без которых ни одна крыша обойтись не сможет. Вот некоторые рекомендации касательно схемы монтажа металлочерепицы и других элементов:

• торцевые планки должны быть зафиксированы внахлест, который должен составлять порядка 2 см. При этом размер волны должен быть подогнан в соответствии с шириной ската. В противном случае можно столкнуться с тем, что гребень уложится на фронтон;
• для карнизной планки также обязательно наличие нахлеста в 10 см на нижний брусок обрешетки, к которому она крепится гвоздями;
• между листом металлочерепицы и кровельной планкой обязательно нужно проложить дополнительный слой уплотняющего материала;
• для обустройства всех элементов, расположенных ниже конька (труб и окон), используют листы с одним модулем. Обычно для каждого элемента конструкции требуется 2 штуки;
• если скат крыши покатый, то необходимо дополнительно установить аэроролик между коньковой планкой и самим материалом. Это позволит избежать проникновения под конек атмосферных осадков;

• фиксация конька должна производиться к планкам, которые расположены в торцевой части всей конструкции. При этом расчеты должны быть проведены с учетом необходимого выступа, который составляет 2-3 см. При этом если приходится иметь дело с плоским коньком, то крепление производится внахлест, а для полукруглых элементов согласно линиям профиля;
• необходимо заранее изучить специфику монтажа капельника под металлочерепицу, и четко следовать всем инструкциям.

Полезный совет! Если предстоит работать с кровлей, угол наклона которой больше 45 градусов, то заранее стоит провести расчеты, которые позволят определить, возможно ли установка конкретной модели коньковой планки в этом случае. Сделать это нужно обязательно, так как в противном случае, может понадобиться даже полная замена всего кровельного покрытия.

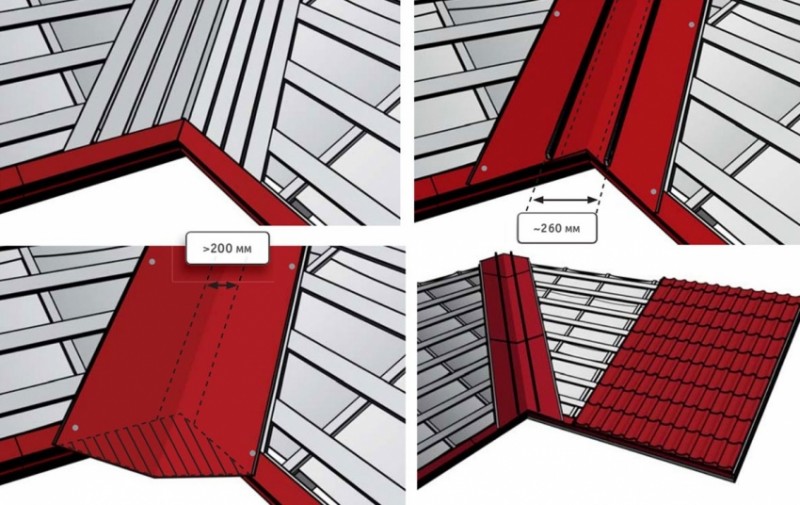

Монтаж ендовы при кровле металлочерепицей

Еще один чрезвычайно важный элемент, правилами установки которого нельзя пренебречь – ендова. Для каждого такого элемента обязательно крепится дополнительная доска. Крепление в этом случае нужно начинать снизу, постепенно продвигаясь вверх и не забывая про необходимость нахлеста (в данном случае 25-30 см). Ниже уровня карниза обязательно обрезают нижнюю планку. Затем следует отбортовка, под которую, как и под конек, прокладывают уплотнитель.

Между листами и осью остается зазор, размером порядка 8-10 см. Затем на расстоянии примерно 1,5 см от штамповочной линии в обрезанные листы закручивают шурупы. При этом, крепление должно быть расположено в 25 см от оси ендовы. Если следовать этой технологии, то в итоге лист, в месте крепежа, сойдется с доской, на которой расположена ендова.

Что же касается монтаж ендовы внизу, то ее необходимо начинать до укладки кровельного материала. Это важно, чтобы в дальнейшем обеспечить стекание воды непосредственно в доборный элемент.

Важно! Все ошибки в процессе проведения расчетов и замеров могут привести к появлению зазоров на поверхности, и когда начнутся обильные атмосферные осадки, скорее всего крыша будет протекать.

Для того чтобы прикрыть те места, где видны обрезанные листы, используют специальные декоративные накладки. Устанавливая их, также нужно помнить несколько простых правил:

• установка обязательно должна быть произведена снизу вверх;
• уплотнитель между накладкой и черепицей не нужен;
• накладки обязательно должны быть уложены внахлест минимум 10 см;
• крепежные элементы (в данном случае саморезы) не должны провоцировать повреждение ендовы.

Очень часто приходится сталкиваться с ситуациями, когда начало и конец ендов расположены непосредственно на скате крыши. В качестве примера можно рассмотреть случай, когда производится установка слухового окна. В такой ситуации обязательно нужно подложить отдельную доску, а для самого окна в листе металлочерепицы проделывают отверстие. Карнизный срез при этом перекрывается планкой. А вдоль стенок обязательно должен быть уложен уплотняющий материал.

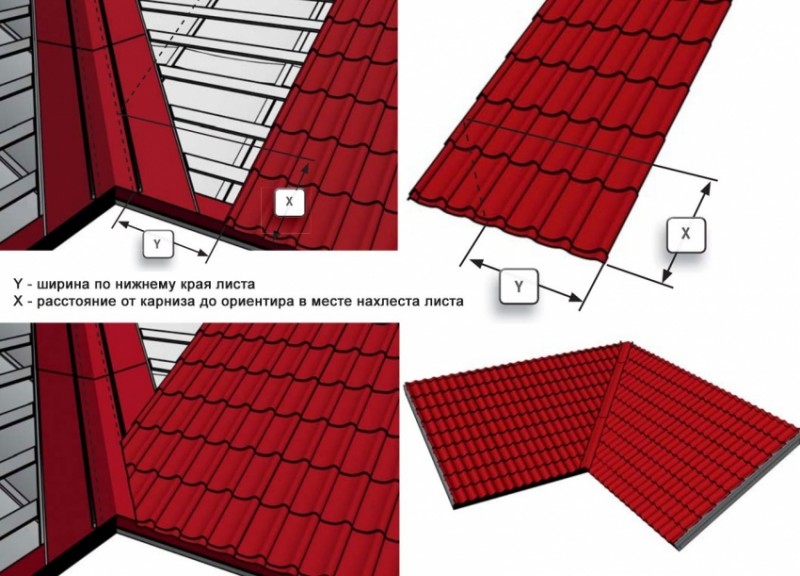

Как укладывать металлочерепицу на крышу с треугольным или трапециевидным скатом

Если есть необходимость покрыть металлочерепицей треугольную или трапециевидную крышу, то обязательно потребуется установка двух дополнительных брусков. Их устанавливают по линии сгиба крыши с двух сторон от «хребта». После этого монтируют карнизную доску и начинают сборку обрешетки. Шаг обрешетки для металлочерепицы в данном случае рассчитывается таким же образом, как и при стандартной схеме. Затем производят монтаж карнизной системы. Металлочерепецу начинают укладывать только после проведения всех этих процедур, ориентируя и ровняя первый лист по планке карниза.

Важно! Расстояние между угловыми листами, которые подвергались обрезке и были установлены возле «хребта» не должно превышать 10 см.

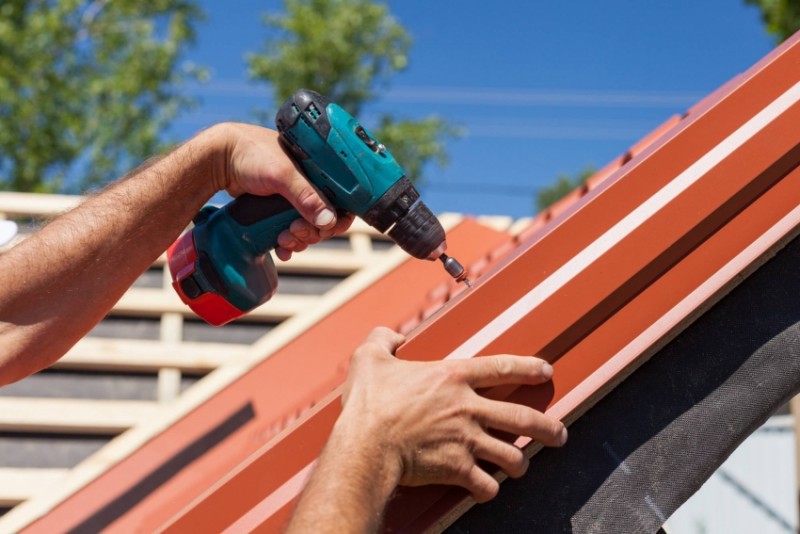

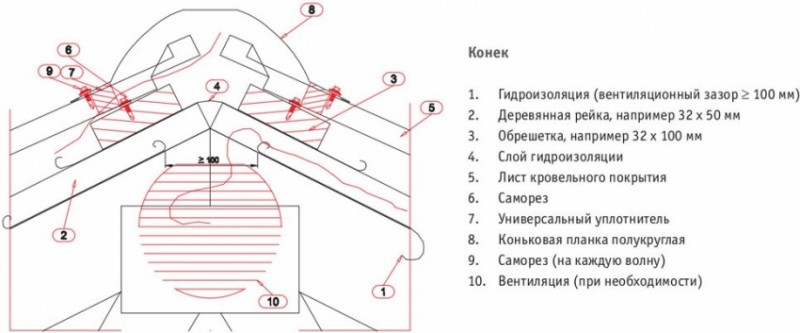

Для того чтобы установить узлы конька нужно поровнять коньковые планки относительно угла «хребта». В случае использования прямого конька, его нужно обрезать согласно имеющимся углам, а для полукруглого предусмотрены специальные заглушки. Причем, лучше всего использовать пластиковые модели.

Коньковая планка должна быть расположены строго по оси «хребта». Это не слишком сложная задача, если углы ската одинаковые. Если же они имеют разную величину, то задача существенно усложняется. В качестве вспомогательного материала используют яркую монтажную пену, которая позволяет определить качество примыкания к скатам.

Инструкция по монтажу металлочерепицы «Монтеррей»

Отдельный вид металлочерепицы, бесспорно достойный внимания – монтеррей. Этот вариант пользуется большой популярностью, благодаря некоторым исключительным характеристикам:

• чрезвычайно высокий уровень устойчивости материала как к ультрафиолетовому излучению, так и к другим внешним факторам, например, влаге и температуре;
• за счет слоя полимера, нанесенного на поверхность черепицы, она не теряет свой внешний вид на протяжении всего срока эксплуатации;
• материал чрезвычайно прочный и твердый, так что способен выдерживать серьезные нагрузки;
• многослойная структура предотвращает возникновение коррозии;
• за счет малого веса (один квадратный метр материала весит не больше 5 кг), существенно снижается нагрузка на стропильную систему;
• использование этого варианта – отличная экономия, так как нет необходимости делать большой шаг между креплениями. Изначально, инструкция монтажа металлочерепицы «Монтеррей» предусматривает 35-сантиметровые шаги.

Недостатков у этого материала всего два – большое количество остатков после укладки, а также необходимость качественной звукоизоляции.

Что же касается особенностей, о которых нужно знать, перед тем как уложить металлочерепицу «Монтррей», то здесь играют роль такие аспекты:

• для различных моделей этого материала необходимо подготовить различную обрешетку. Так, для металлочерепицы Стандарт или Супер будет достаточно шага 35 см, а вот для Люкс или Макси шаг должен составлять 40 см;
• в самых сложных местах кровли (обычно это внутренние углы, а также место, где расположен выход дымохода), нужно делать сплошную обрешетку;
• на планках примыкания, для выхода дымохода нужно устанавливать внутренние фартуки;
• инструкция по монтажу металлочерепицы «Монтеррей» не предусматривает использование материала, длина которого больше 4 м;
• перед установкой материала необходимо снять защитное покрытие, так как сделать это в дальнейшем может быть невозможно.

Категорически нельзя производить разрезку листа в поперечном направлении, так как это может привести к тому, что профиль сомнется. Также ни в коем случае нельзя использовать для этой цели болгарку или другие инструменты с абразивными кругами.

Интересно! Отлично смотрится и металлочерепица Каскад, инструкция монтажа для которой не слишком отличается от всех прочих. Но зато внешний вид такой кровли считается более эстетичным и оригинальным.

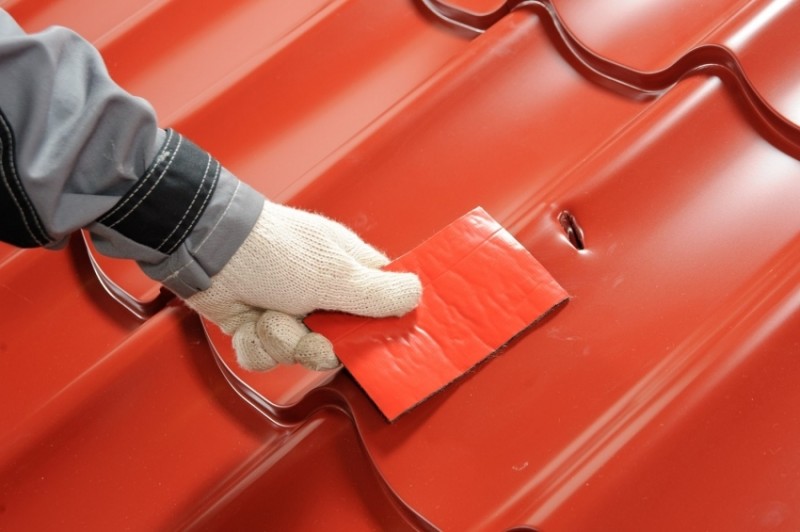

Как правильно ухаживать за покрытием крыши металлочерепицей

Изучив пошаговую инструкцию монтажа металлосайдинга, можно провести его качественную укладку. Но для того чтобы материал прослужил многие годы, нужно знать, как за ним ухаживать.

Верхний слой металлочерепицы – полимерный материал, который предназначен для защиты от коррозийных процессов. Но в результате постоянного воздействия внешних факторов: атмосферных осадков, ультрафиолетовых лучей, а также пыли и грязи, этот слой может начать разрушаться, что приведет к необходимости замены покрытия. Для того чтобы избежать подобного явления и продлить эксплуатационный срок кровли, необходимо регулярно проводить следующие процедуры:

• удалять грязь, пыль и сухие листья с поверхности, используя влажную ворсистую щетку;
• если речь идет об устранении более сложных загрязнений, то допустимо использовать чистящие средства, но только те, что предназначены для полимерных поверхностей. Применять агрессивные химические средства запрещено категорически, так как они разрушают защитный слой и приводят материал к непригодности;
• очистка водостоков проводится при помощи струи воды, которая должна быть направлена от конька к карнизам;
• очищать снег можно и нужно, но делать это стоит только с использованием таких инструментов, которые не способны нанести повреждения нежному покрытию.

При условии соблюдения этих простых, но чрезвычайно важных правил, покрытие из металлочерепицы способно исправно прослужить в качестве кровельного материала около 50 лет.

Распространенные ошибки в процессе монтажа кровли из металлочерепицы своими руками

Неопытные мастера часто допускают ошибки, которые могут привести к тому, что работу придется частично, а иногда и полностью, переделывать. Подобная неосторожность может привести к дополнительным тратам на приобретение материала и расходников, так что лучше заранее ознакомиться с распространенными ошибками, чтобы не допустить их:

• установка металлочерепицы должна производиться исключительно в обуви с мягкой подошвой, которая не может повредить или поцарапать покрытие;
• категорически запрещено наступать на гребень волны, так как это может стать причиной деформации;
• более того, наступать на листы полной стопой вообще не рекомендуется;
• при передвижении по поверхности материала ногу нужно ставить параллельно, а не перпендикулярно скату;
• брать материал можно только в перчатках.

Принимая во внимание эти не сложные правила, а также действуя в соответствии с технологией укладки металлочерепицы, можно самостоятельно сделать красивую и надежную крышу.

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Важно! Вопрос распределения нагрузки, которую оказывает на поверхность крыши снег, должен быть продуман еще на этапе закладки фундамента. Этот фактор обязательно должен быть учтен в расчетах.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

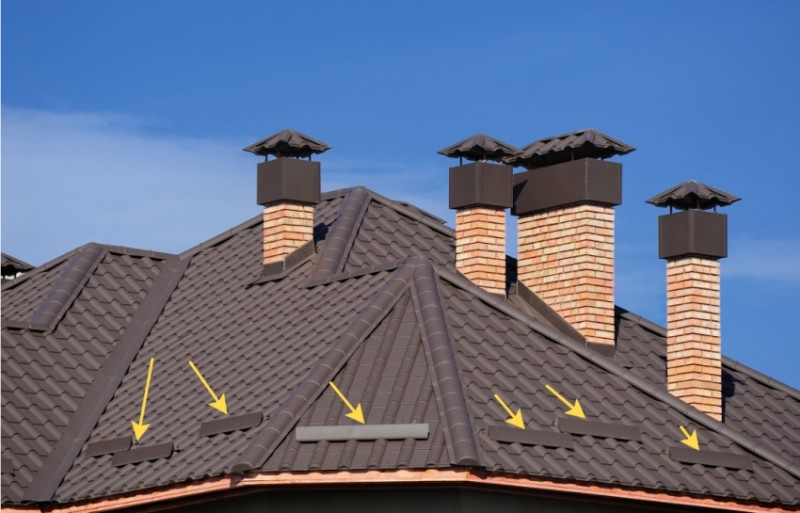

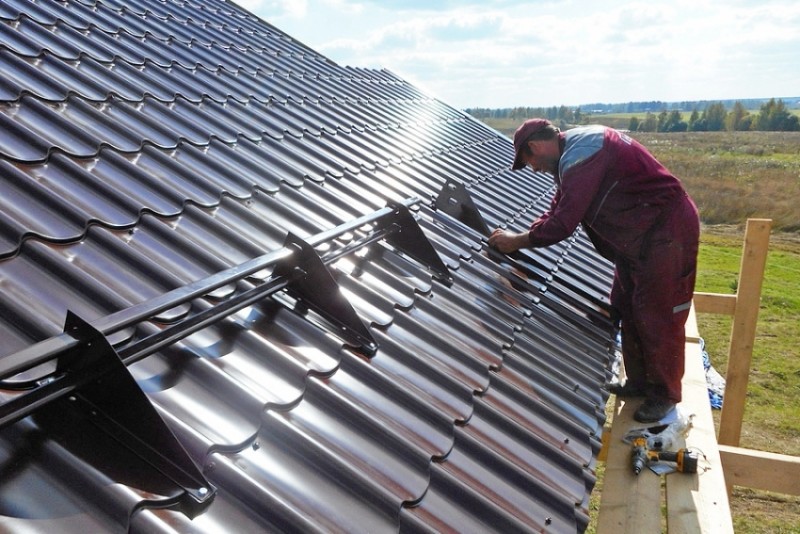

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

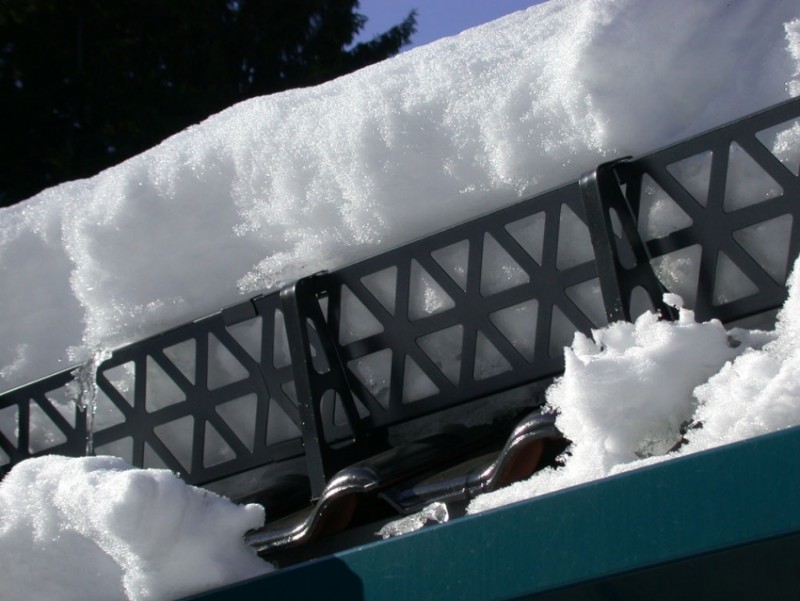

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

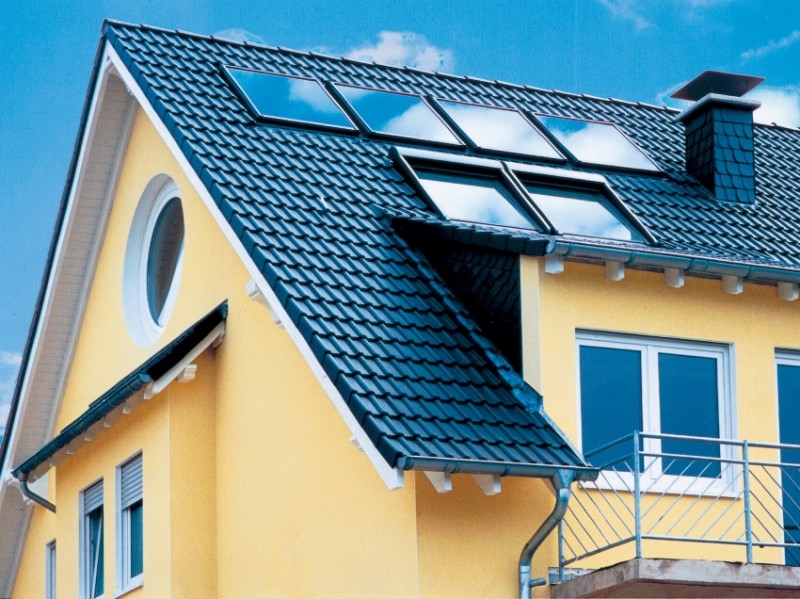

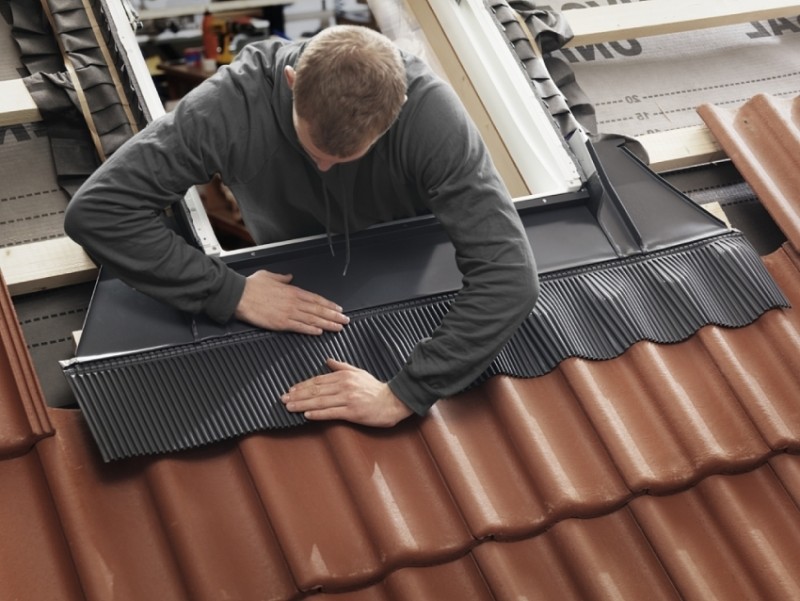

Монтаж мансардного окна в металлочерепицу

Считается, что установка мансардных окон – задача не для новичков, и с этим вопросом лучше всего обращаться к специалистам, которые имеют должный опыт работы в данной сфере. Но это вовсе не значит, что сделать самостоятельно нереально, в особенности, если использовать пошаговую инструкцию для чайников. Монтаж металлочерепицы и установка самого окна в этом случае вполне могут пройти без каких-либо проблем.

В первую очередь стоит обратить внимание на то, что максимально возможная ширина такого окна должна быть на 80-120 мм меньше, чем имеющийся между стропилами проем. В случаях, когда стропильный шаг очень маленький, производят установку двух небольших окон в соседних нишах.

Установку окна проводят после того, как полностью сделан кровельный «пирог», далее нужно установить монтажный брус, для которого использую те же доски, что и для стропильной системы. Затем производят установку рамы и монтируют створки. Очень важно позаботиться о качественной гидроизоляции, чтобы в дальнейшем окно не стало источником проникновения осадков в дом.

Конечно, приходится вносить некоторые изменения в процесс монтажа обрешетки под металлочерепицу, и уделять особое внимание вопросу монтажа конька металлочерепицы, если планируется мансардное окно. Но все эти сложности более чем оправданы превосходным результатом, который ждет владельцев в результате.

Портал «Дачный Эксперт» выражает благодарность фирме «Спец.Кровля» за экспертную помощь в подготовке данного материала.

ООО «Спец.Кровля» – надёжный подрядчик по кровельным работам скатных крыш любой сложности. Гарантированное качество, чёткие сроки и фиксированная цена, которая сразу прописана в договоре и не изменится!

Металлочерепица – это кровельный материал, имеющий форму профилированных стальных листов с полимерным покрытием. Применяется для покрытия крыш с углом больше 14 градусов.

Внешне она похожа на классическую керамическую черепицу, но превосходит ее по надежности и простоте установки. В этой статье мы рассмотрели, что лучше,

мягкая кровля или металлочерепица?

Материал устойчив к перепадам температуры и к другим негативным климатическим воздействиям. Главным его недостатком являются низкие звукоизоляционные характеристики, но он устраняется при правильном проведении работ.

В этой статье вы узнаете, как сделать крышу из металлочерепицы своими руками, пошагово от А до Я. Если вы не знаете, как выбрать металлическую черепицу, то

читайте эту статью.

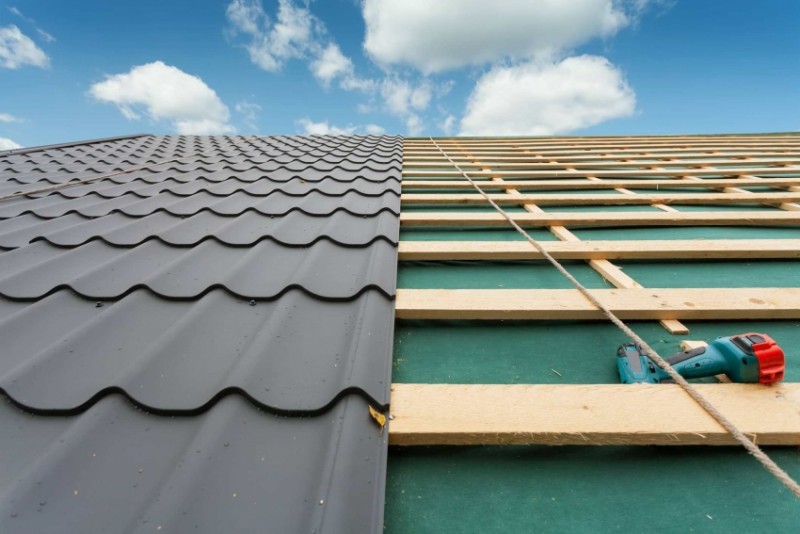

Установка обрешетки

Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет

крепиться черепица. Также эта конструкция обеспечивает естественную

вентиляцию внутреннего пространства кровли.

1. Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
2. Чаще всего используются разреженные конструкции, при этом расстояние между досками (
   шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
3. Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
4. Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
5. Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

Установка конструкции проводится после завершения

монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

Расчет металлочерепицы

Подсчет необходимого количества материала для строительства крыши производится так (или воспользуйтесь

онлайн-калькулятором):

• Вычисляется площадь каждого ската.
• Рассчитывается эффективный размер черепичного листа, для этого из его полной площади вычитается площадь, используемая в нахлесте.
• Вычисляется количество рядов черепицы на скате. Для этого рабочую длину ската нужно разделить на ширину листа.
• Подсчитывается количество листов в ряду.
• Количества рядов и листов в ряду перемножаются.

При подсчете количества листов в ряду нужно иметь в виду величину перехлеста, которая может достигать 15-20 сантиметров.

Чтобы гарантированно избежать нехватки материала, лучше округлять все величины в большую сторону.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Прежде, чем приступить к монтажу металлочерепицы своими руками, следует позаботиться о изоляции

кровельного пирога. Защита внутренних пространств от жидкости обеспечивается слоями пароизоляции и гидроизоляции.

Гидроизоляция располагается между стропилами и контробрешеткой и не дает попадать во внутренности кровельного пирога влаге из окружающей среды. Самые распространенные влагозащитные материалы – это полиэтиленовые и армированные пленки. Они натягиваются по всей площади ската с незначительным провисанием. Важно следить за тем, чтобы гидроизоляция не пересекалась с теплоизоляцией.

Пароизоляция – это защитный слой, не пропускающий во внутреннее пространство крыши влагу, образующуюся в помещениях. Это самый нижний слой кровельного пирога, он находится под стропилами (к ним он крепится) и теплоизоляцией, тем самым обеспечивая ее защиту от конденсата.

Мансардная крыша из металлочерепицы обязательно должна быть качественно пароизолирована, в холодных крышах без утепления установка пароизоляции не является обязательной.

Необходимые инструменты и оборудование

Покрытие крыши металлочерепицей начинается с подготовки необходимых инструментов. Для монтажа кровли из металлочерепицы понадобятся:

• Шуруповерт.
• Рейка.
• Ножницы по металлу или иные устройства для резки металла, например, высечные ножницы, дисковая пила и т. д.
• Строительный степлер.
• Рулетка и маркер.
• Составляющие кровли и кровельного пирога: черепичные листы, саморезы, гидро-, паро- и теплоизоляционные материалы, брусы для обрешетки и стропил.

Крепление и укладка металлочерепицы — шаг за шагом

Как крыть крышу металлочерепицей своими руками? Металлочерепица

прикрепляется к обрешетке на саморезы с прокладкой из этилен-пропиленового каучука, которая обеспечивает гидроизоляцию участков крепежа.

Если монтируется черепица со скрытым креплением, то используются оцинкованные саморезы с пресс-шайбой.

Саморезы нужно закручивать с оптимальной силой.

Если сила крепления будет недостаточной, то влага будет попадать под шляпку и вызывать ее коррозию. Если закрутить саморезы слишком сильно, то прокладка деформируется, что нарушит ее герметичность.

1. Перед тем, как накрыть крышу металлочерепицей, следует убедиться в симметричности и надежности обрешетки.
2. Саморезы вкручиваются в местах нижнего прогиба черепицы, входить они должны строго перпендикулярно плоскости досок обрешетки.
3. При соединении двух перехлестов крепление осуществляется в подъемах волны с использованием укороченных саморезов.
4. Монтаж черепицы начинается с нижнего левого угла ската, последующие листы укладываются поверх предыдущих.
5. Саморезы вкручиваются в каждую волну черепицы по периметру ската и в шахматном порядке во внутренних областях. Если для этого используется шуруповерт, то нужно минимизировать его вращательное воздействие на материал.

Теперь вы знаете, как правильно класть металлочерепицу и мы предлагаем вам ознакомиться с самым главным — инструкция по монтажу металлочерепицы.

Монтаж металлочерепицы — пошаговая инструкция

Как правильно покрыть крышу металлочерепицей своими руками? Первым шагом является

обустройство стропильной системы.

Именно на ней будут закрепляться все прочие элементы кровли. Система сооружается из деревянных балок, при этом их размер превосходит габариты брусков обрешетки.

Самыми главными элементами стропил являются:

• Мауэрлат. Это точка опоры конструкции.
• Стропильные ноги. Они держат на себе
  обрешетку и опираются на мауэрлат.
• Стойки. Усиливают опору стропильных ног.

Крепление стропил к стене осуществляется с помощью так называемых шинок. Это полоски из металла, которые связывают две конструкции гвоздями или саморезами.

Далее устанавливаются основные изолирующие слои: утеплитель, паро- и гидроизоляция. Гидроизоляционная пленка или мембрана накладывается на стропильную систему и скрепляется с ней степлером. Теплоизоляция размещается в ячейках, образуемых пересечениями стропильных балок, и фиксируется с помощью проведенных наперекрест шнуров в нижней плоскости стропил.

После завершения монтажа защитных конструкций можно приступить к установке обрешетки, на которую, в последствии, мы будем укладывать кровельное покрытие. Она накладывается поверх стропил и гидроизоляционного слоя и прикрепляется на саморезы к этим конструкциям.

Установка металлочерепицы своими руками:

1. К лобной доске прикрепляется карнизная планка, обеспечивающая защиту кровли от воздействия ветра.
2. При выполнении работ всегда учитывается необходимость в обеспечении хорошей естественной вентиляции пространства. Для этого нужно оставлять зазоры между всеми слоями кровельного пирога. Основой естественной вентиляции является возможность свободной циркуляции воздуха под коньком крыши.
3. Последним этапом является установка металлочерепицы. Нужно учитывать, что листы должны выступать за края обрешетки на 5 сантиметров и выравниваться горизонтально по карнизной линии.
4. Коньковая планка прикрепляется на дополнительные две доски, которые устанавливаются на стыках двух скатов при монтаже обрешетки. Такие меры необходимы для обеспечения дополнительной устойчивости важного конструктивного элемента к негативным воздействиям.

Укладка металлочерепицы

вокруг дымохода требует дополнительной осторожности. Во-первых, его необходимо предварительно отштукатурить. Во-вторых, вокруг него нужно установить доски, прикрепляемые к обрешетке. В-третьих, черепица обрезается на 15 сантиметров со всех сторон, выходящих на дымоход.

Доборные элементы

Помимо указанных выше карнизных и коньковых планок, при монтаже крыши из металлочерепицы могут понадобиться такие изделия (

полный список тут):

• Снегозадержатели. Они разрыхляют сходящие с крыши снежные массы, делая их падение относительно безопасным для конструкций здания и для человека.
• Планки примыканий. Эти изделия обрамляют места стыков черепицы со всеми важными конструкциями, такими как печные трубы и вентиляционные трубы.
• Уголки и ендовы. Они защищают все угловые конструкции кровли.
• Отливы. Используются для перенаправления потоков дождевой и талой воды.
• Конек.

Советы мастеров

• Расстояние между балками стропильного каркаса должно составлять не более 60-90 сантиметров, иначе конструкция кровли может просесть.
• При выполнении работ нужно надевать обувь на мягкой подошве и передвигаться по черепице, наступая в ее нижние прогибы. Это позволит предотвратить продавливание материала.
• Отсутствие контактов между защитными слоями важно не только для обеспечения вентиляции, но для предотвращения их механических повреждений при трении.
• Для обеспечения дополнительной вентиляции можно обустроить слуховые окна в чердачном помещении.
• Для ровной установки всех продолговатых доборных элементов нужно протягивать нитку и закреплять ее между двумя уже установленными конструкциями.

Так выглядит технология укладки металлочерепицы на крышу. Данный материал имеет примерный срок службы около 50 лет, но без необходимости проведения ремонтных работ эксплуатация будет проходить только при правильном выполнении монтажа.

Важно правильно рассчитать расход материала, для это надо знать

размеры покрытия, а также все размерности и пропорции. Даже незначительные отклонения от требуемых показателей могут привести к сокращению эксплуатационного срока на порядок.

Полезное видео

Укладка металлочерепицы своими руками в видео формате:

Оцените статью автора:

20 оценок, среднее: 4,05 из 5

Металлочерепица за последние годы стала одним из наиболее используемых кровельных материалов. Такие крыши можно увидеть не только на жилых зданиях, но и на больших магазинах, складах, государственных учреждениях и коммерческих офисах.

Заслуженное уважение материал получил благодаря оптимальному отношению качества и стоимости. Имеется в виду не только цена металлочерепицы, но и стоимость кровельных работ и периодических мероприятий по обслуживанию крыши.

Металлочерепицей можно покрывать любые типы стропильных систем, но лучше простые двускатные. Чем проще стропильная система – тем меньше количество непродуктивных отходов. Если на двускатной оно не превышает 2–3%, то на четырехскатной может возрастать до 6–10%, а на сложной вальмовой до 15–18%. Сложные кровли рекомендуется крыть штучными или гибкими материалами.

Все работы по укладке кровли разбиваются на несколько этапов, выполнение каждого из них дает гарантию герметичности, прочности и надежности крыши.

Этап выполнения работ	Описание
Подготовительный этап	Самый важный этап, ошибки, сделанные на подготовительном этапе, имеют крайне негативные последствия. Надо правильно выбрать тип кровли, не для каждой металлическая черепица считается оптимальным вариантом. Далее решаются вопросы с обустройством площадок для временного хранения строительным материалов. Рекомендуется узнать долгосрочные прогнозы погоды и выбрать для работ благоприятный период, определиться с количеством кровельщиков или помощников. В одиночку накрыть крышу дома металлочерепицей очень трудно. Такие работы обязательно будут иметь брак и ошибки, что вызовет серьезные проблемы во время эксплуатации здания.
Проверка стропильной системы	Если проблемы со стропильной системой не обнаружить и исправить перед началом кровельных работ, то в дальнейшем для их устранения придется потерять много времени. Кроме того, это может отразиться на внешнем виде крыши, она будет несимметричной, с различными уклонами и размерами скатов. Стропильную систему следует проверять на параллельность всех сторон, горизонтальность и вертикальность положения ее элементов. Сразу следует обращать внимание на обрешетку. В коньках и ендовах она обязательно должна быть сплошной, расстояние первой планки от карниза должно соответствовать особенностям профиля металлочерепицы. Если есть дымоходы, вентиляционные трубы и иные инженерные элементы, то обрешетка должна учитывать технологию выбранного метода герметизации.
Выбор, подсчет и закупка металлочерепицы и доборных элементов	Металлочерепица классифицируется в зависимости от толщины листовой стали, массы цинка на квадратном метре, толщины финишных полимерных покрытий и их физических характеристик. Это чисто технические параметры, влияющие на технологию монтажа, герметичность и долговечность крыши. Что касается дизайнерских свойств, то они не оказывают влияния на процесс укладки. В реализации есть большой выбор металлочерепицы, у всех существуют небольшие отличия укладки. Но есть универсальный совет – чем ниже параметры сопротивления листов механическим нагрузкам, тем прочнее должна быть обрешетка, меньше шаг реек и надежнее крепление саморезами. Значения сопротивления на изгиб зависят от толщины металлического листа и геометрии профиля. Покупать кровельные покрытия нужно одновременно с полным перечнем крепежа и доборных элементов. Есть большая разница между теплыми и холодными крышами, обязательно учитывайте это во время приобретения необходимых материалов и планирования работ.
Подготовка инструментов и приспособлений	Инструменты должны быть исправными и в полном комплекте. Рекомендуется тщательно проверить их состояние, отрегулировать, заточить или купить новые режущие элементы. Настоятельно рекомендуется купить пояс монтажника, стоит он немного, а пользу приносит весомую. Во время монтажных работ у мастера все под рукой, ему нет надобности отвлекаться на поиски метизов или инструментов. Это не только увеличивает скорость покрытия крыши, но и повышает безопасность высотных работ. Обязательно следует изготовить специальные лестницы для монтажа элементов карнизов и водосточных систем. Если дом имеет два этажа, то рекомендуется установить леса. Надо подготовить специальные трапы для безопасного перемещения по крыше.
Монтажные работы	Не стоит браться за установку металлочерепицы на жилые здания, если нет практического опыта выполнения строительных работ. В таких случаях намного дешевле и надежнее  общаться за помощью к профессионалам. Если есть понятие в стройке, то нужно вспомнить технологию, изучить современные методы и только после этого приступать к монтажу кровли.

Вне зависимости от вида металлочерепицы и типа стропильной системы основные архитектурные элементы крыши отделываются по одному и тому же алгоритму.

Советы по обустройству элементов

Рассмотрим монтаж на некоторых элементах крыши, технологии имеют универсальный характер.

Карнизная планка

Она применяется для выполнения двух задач:

• защиты подкровельного пространства от попадания косого дождя. Предохраняет стропильную систему и обрешетку от намокания;
• улучшения вида кровли, скрывает деревянные элементы конструкции.

Важно. Толщина первой рейки обрешетки должна превышать толщину остальных, разница соответствует высоте ступени металлочерепицы. Дело в том, что именно в этом месте будет закручиваться первый ряд саморезов, а он выше остальных мест фиксации. Лист должен иметь упор, для этого увеличивается высота первой рейки.

Еще один нюанс – расстояние между первой и второй планкой обрешетки должно быть 28 см, между остальными 35 см. Это связано с особенностями профилей и их линейными размерами. К первой рейка саморезами крепится планка для карниза.

Цены на карнизные планки

Планка карнизная

Нижняя (водоотводящая) и верхняя ендовы

Довольно сложные элементы крыши, именно здесь чаще всего появляются протечки. В чем разница между нижней и верхней ендовами? Первая обеспечивает отвод воды и гарантирует герметичность крыши. Вторая играет только декоративную роль, закрывает неровные срезы и дополнительные элементы фиксации.

1. Нижняя ендова. Обрешетка должна быть сплошной шириной ≈ 20 см с каждой стороны примыкания. Для увеличения герметичности перед установкой металлического элемента ендовы можно использовать гибкие битумные материалы для дополнительной гидрозащиты. Вода отводится на карнизную планку, с которой попадает прямо в желоб. Ендова фиксируется саморезами с плоскими головками или специальными металлическими полосами.
2. Верхняя ендова. Декоративный элемент, закрывает неровные срезы черепицы. Прикручивается саморезами к гребням волны. Цвет металлического элемента должен точно совпадать с цветом покрытия кровли.

Работать на ендовах нужно очень внимательно, появление в этих местах протечек имеет крайне негативные последствия. Их трудно заметить – узел сложной конструкции, вода может длительное время быть незаметной на видимой стороне крыши, а в это время деревянные конструкции намокают и поражаются гнилью.

Обводы дымоходов

В классическом исполнении должны иметь две гидрозащиты: нижнюю из гибких материалов, отводящих воду на длинную металлическую оцинкованную пластину, соединенную с желобом, и верхнюю. Вторая одновременно с защитой выполняет и декоративную функцию. Металлические планки устанавливаются в дымоходах в штробах, вода с планки попадает на металлическую черепицу.

Планки примыкания

Устанавливаются в местах стыковки кровли с вертикальными кирпичными конструкциями и на участках изгибов скатов. Имеют вид согнутых под тупым или острым углом металлических полос, материал изготовления такой же, как у металлочерепицы. Планки фиксируются к гребням листов, в некоторых случаях может использоваться резиновый ли поролоновый уплотнитель для герметизации больших щелей между скатами.

Конек

Имеет различные геометрические формы, от простого согнутого металлического листа до выпуклого круглого. Прикручивается длинными саморезами, размеры метиза должны на 2–3 см превышать высоту волны покрытия. Есть варианты специальных универсальных элементов фиксации с коньковым бруском для вентиляции.

Цены на различные виды кровельных коньков

Конек кровельный

Снегозадержатели

Могут быть трубчатыми, решетчатыми и пластинчатыми. Используются для предупреждения лавинообразного схода снега с крыши, во время которого есть большая вероятность повреждения водосточного желоба или травмирования людей.

Самые прочные трубчатые и решетчатые, фиксируются к обрешетке стропильной системы.

Пластинчатые прикручиваются к гребням металлочерепицы и не могут выдерживать больших нагрузок.

Решение об установке снегозадержателей принимается с учетом угла наклона скатов крыши и климатической зоны расположения здания.

Цены на снегозадержатели

Снегозадержатель

Общие советы по укладке

1. Подъем листов на крышу. Длина листов может превышать шесть метров, поднимать их следует очень осторожно, не переломать и не уронить. Для подъема нужно подготовить специальную конструкцию и только по ней подавать на крышу при помощи веревок. Работать в ветреную погоду не рекомендуется – большие профлисты имеют значительную парусность, удержать их в руках очень сложно. Тем более при работе на высоте и в неудобном положении.



   Подъем металлочерепицы на крышу

2. Передвижение по кровле. Работать надо в обуви с мягкой подошвой и антискользящим покрытием. Наступать только в прогиб. Если надо дотягиваться во время закручивания саморезов, то рекомендуется подготовить деревянный трап. Он увеличивает площадь упора и исключает вероятность деформации металлического листа. Кроме того, на трапе можно надежно закрепиться, что повышает безопасность труда и отвечает требованиям по технике безопасности.



   Перемещение по листам

3. Установка листов. Выравнивание следует делать по линии карниза, свес в пределах пяти сантиметров.



   Схема укладки листов, выравнивание по шнуру

   Фиксация выполняется только в прогиб к обрешетке. К волнам прикручиваются лишь некоторые доборные элементы. Крепление листов через одну продольную волну и в каждую вторую поперечную. Если листы очень тонкие, а регион отличается сильными ветрами, то количество точек фиксации рекомендуется увеличивать. Таким же образом нужно поступать и в местах примыкания или свеса. Общее правило – на квадратном метре должно быть примерно десять саморезов.



   Многорядная укладка

4. Есть схемы укладки листов в один, два или более рядов и на треугольные скаты. Конкретное решение принимается еще на стадии заказа кровли и зависит от размеров и геометрии скатов.



   Как фиксируется металлочерепица на скатах

После того как появилось представление о технологии укладки, подготовлены инструменты и приспособления, куплены материалы, можно приступать к покрытию крыши.

Цены на металлочерепицу

Металлочерепица

Пошаговая инструкция монтажа металлочерепицы

Поднимать черепицу на крышу нужно по наклонным направляющим из широких досок. Один человек снизу подталкивает, а два принимают наверху.

Категорически запрещается поднимать листы веревкой, прикрепленной проволокой в отверстии. Даже легкие порывы ветра могут его раскачать и травмировать рабочих. Остановить качающийся лист очень сложно, в любом случае он будет иметь механические повреждения.

Резать металл можно эластическими инструментами с твердосплавными зубьями (быстро и качественно) или ручными ножницами по металлу (медленно, трудно и криво).

Использовать в этих целях болгарку с абразивным диском запрещается, в результате трения металл сильно нагревается, и разрушаются все антикоррозионные покрытия.

Важно. Металлическую стружку следует немедленно убрать с поверхности мягкой щеткой. Если этого не сделать, то на внешнем покрытии появятся царапины, их придется закрашивать. Для подкрашивания царапин нужно пользоваться специальной краской.

Шаг 1. Если у вас теплая крыша, то начинать следует с установки пароизоляционной и ветрозащитной пленок. Первая защищает утеплитель от проникновения пара из чердачных помещений. Вторая не препятствует удалению влаги из минеральной ваты и не допускает попадания конденсата с металлических листов обратно в утеплитель. Кроме того, она препятствует выдуванию теплого воздуха из минваты, что улучшает параметры теплозащиты кровли.

Парозащита фиксируется степлером с внутренней стороны чердака. Нахлест не менее 10 см, обязательно использовать двусторонний скотч для склеивания.

Особенно внимательно нужно отделывать места выходов дымоходов и иных инженерных коммуникаций. Но как бы тщательно ни герметизировался утеплитель, пар все равно будет немного в него попадать. Для удаления влаги используется вторая пленка, которая фиксируется к стропильной системе с внешней стороны после монтажа утеплительного слоя.

Толщина утепления ската кровли. Калькулятор

Перейти к расчётам

Шаг 2. Подготовьте контробрешетку. Без нее не может функционировать вентиляция крыши, влага не будет испаряться, все деревянные элементы стропильной системы начнут поражаться гнилью. Как следствие – необходимость капитального ремонта крыши. Следует знать, что в некоторых случаях стоимость капремонта превышает цену новой крыши.

1. Прибейте к стропилинам бруски толщиной ≈ 5 см. Высота жестко регламентируется, в противном случае эффективность подкровельной вентиляции недостаточна.



   Крепление брусков

2. Поперек реек прибейте обрешетку с шагом 35 см. Первая рейка должна быть толще остальных на высоту волны, расстояние между ней и второй рейкой 28 см. Но эти размеры могут изменяться в зависимости от вида металлической черепицы.



   Шаг обрешетки 35 см



   Размер доски



   Фото обрешетки

Шаг 3. Установите карнизную планку с нахлестом примерно 10 см. Расстояние между метизами 25–30 см. Для защиты подкровельного пространства от насекомых и птиц вдоль карниза следует прикрепить сетчатую ленту. Полностью закрывать его категорически запрещается, оно обеспечивает вентилирование.

Шаг 4. Прикрепите ендовные планки к сплошной обрешетке. Они крепятся специальными зажимами, расстояние между элементами примерно 15–20 см. По краям устанавливается пористый уплотнитель. Это нижняя ендова, она ставится до монтажа металлической черепицы. Верхняя декоративная монтируется на завершающем этапе и выполняет декоративную функцию.

Теперь можно приступать к укладке листов металлического профиля.

Монтаж металлочерепицы

Установку листов рекомендуется начинать с подветренной стороны. Прямоугольные скаты выравниваются по линии фронтона.

Шаг 1. Поднимите первый лист на крышу, установите точно по фронтону со свесом примерно 5 см. Если он соскальзывает, то вовремя регулировки положения лист можно наживить одним саморезом, до конца его закручивать не надо.

Для крепления следует пользоваться специальными саморезами с наконечниками для высверливания отверстий.

Головки саморезов покрываются такими же полимерными красками, как и металлочерепица, уплотнительные шайбы изготовлен из EPDM резины. Она не боится жестких ультрафиолетовых лучей и не теряет пластичность при низких температурах. Еще один плюс такой резины – шайбы могут длительное время выдерживать значительные внутренние усилия, возникающие после сжатия, и не дают трещин.

Длина саморезов примерно 30 мм. Метизы следует вкручивать максимально близко к поперечной ступеньке профиля. В этом месте металл располагается в максимальной близости к обрешетке.

Шаг 2. Закрепите торцевую доску, а к ней торцевые и ветровые планки. Торцевые планки защищают пиломатериалы от влаги и улучшают внешний вид кровли, а ветровые предупреждают подрыв металлочерепицы сильными порывами ветра. Ветровые планки фиксируются к гребням покрытия и торцевым планкам. Направление крепления снизу вверх, нахлест 10 см, шаг саморезов 30 см.

Шаг 3. Установка коньковой планки.

Начинать надо с монтажа универсального конькового бруска, он фиксируется вдоль конька на стойках с шагом 50–60 см. Вначале устанавливаются две крайние стойки, между ними натягивается нить и по ней крепятся все оставшиеся.

Шаг 4. Прикрутите к металлическим элементам деревянный брус, используйте для этого обыкновенные саморезы по дереву.

Для того чтобы естественная вентиляция была эффективной, листы черепицы на коньке не должны плотно сходиться, расстояние между кромками примерно 5 см.

Шаг 5. Степлером закрепите на коньковом бруске нетканый сетчатый материал (аэроэлемент). Он не препятствует движению воздушных потоков и не позволяет насекомым и птицам проникать в подкровельное пространство. Вдоль нижних кромок материал имеет самоклеящиеся полоски из модифицированного каучука и с их помощью надежно приклеивается к профлистам.

Практический совет. Приклеивание любых материалов крыши следует делать только при положительной температуре воздуха и в сухую погоду.

Шаг 6. Прикрепите коньковую планку. Она фиксируется через две волны по гребням.

Можно использовать длинные саморезы и прикручивать ее к деревянной обрешетке. Нахлест полукруглого конька нужно делать по ребрам жесткости.

Шаг 7. Установите декоративную торцевую планку.

Если есть вероятность лавинообразного схода снега, то рекомендуется монтировать снегозадержатели. Есть несколько видов этих систем, выбирать следует в зависимости климатических условий. Но всегда надо принимать комплекс мер по обеспечению надежности фиксации, в противном случае они могут вырваться и повредить целостность кровли, потребуется сложный и дорогостоящий ремонт.

Заключительный этап монтажа

Закройте места примыкания кровли к дымоходам и иным архитектурным элементам. Специальные планки примыкания устанавливаются в пропиленные канавки на поверхностях дымоходов с нахлестом примерно 10 см.

Важно. Между кирпичной кладкой и планками примыкания обязательно подкладывайте пористые уплотнители. Они устраняют неровности и минимизируют риски протечки воды в щели между элементами.

Дополнительно можно использовать герметик для наружных работ. Не наносите его на открытое пространство, он со временем под влиянием негативных климатических факторов и солнечных лучей отслоится. Лучше намажьте герметиком поверхности планки с обратной стороны, металл защитит его и намного увеличит срок эксплуатации.

Теперь можно приступать к установке водосливной системы. Всегда обращайте внимание, чтобы приемные желоба имели рекомендованный уклон и не удалялись на большое расстояние от края кровли. Если этого не делать, то часть дождевой воды будет проливаться на землю мимо водосливной системы.

Рекомендуем прочитать отдельную статью на нашем сайте о том, как правильно выбрать материал водостока, выполнить расчет элементов водосливной системы, а также произвести монтаж без ошибок. Самая подробная информация + рекомендации опытных строителей.

Видео – Монтаж металлочерепицы

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

1. Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель.
2. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
   Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь.
3. Специальная насадка на дрель ― «сверчок». Она тоже пригодится для резки кровельного материала.
4. Нож, чтобы резать утеплитель.
5. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

1. Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием.
2. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде.
3. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала).
4. Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

• мембран (их монтируют без провиса, вплотную на теплоизоляцию);
• плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

Этап 5. Кровля из металлочерепицы: как установить шаговую обрешётку

Шаговая обрешётка выполняет следующие функции:

• усиливает конструкцию скатов;
• является основой, на которую крепят кровельный материал;
• равномерно распределяет нагрузку на стропильную систему.

Монтаж обрешётки подробно описан в статье ….

Этап 6. Кровля из металлочерепицы: как монтировать кровельный материал и доборные элементы

Когда тепло-, гидро-, пароизоляция и обрешётка готовы, можно монтировать металлочерепицу и стандартные элементы отделки. Рассмотрим, какие элементы монтируют до установки кровельного материала, а какие ― после.

Монтаж доборных элементов (до установки металлочерепицы)

Как монтировать карнизные планки?

Карнизные планки выполняют следующие функции:

• Защищают карнизные свесы от осадков.
• Придают кровле законченный и эстетичный вид.

1. Карнизные планки монтируют после того, как установят держатели жёлоба и сам жёлоб.
2. Этот элемент укладывают на обрешётку, нахлёст одной планки на другую должен составлять 50–100 мм.

3. Уложенные планки фиксируют на обрешётке с помощью саморезов через каждые 300 мм.


Внимание: нижний край планки должен закрывать верхний край водосточного жёлоба.

Как монтировать планки ендовы?

Ендова ― конструктивный элемент кровли, который состоит из нижней и верхней планок. Нижнюю планку монтируют до установки металлочерепицы, верхнюю ― после.

Подробная информация о монтаже планок ендовы ― в статье ….

Как монтировать планки примыкания?

Планки примыкания обеспечивают герметичность в местах прилегания металлочерепицы к стенам и дымоходным трубам. Благодаря этим элементам в подкровельное пространство не попадают пыль или осадки.

С помощью планок примыкания монтируют внутренний и внешний фартук. Внутренний фартук устанавливают до монтажа металлочерепицы, внешний ― после.

Если вам нужна подробная информация о монтаже этих элементов, просьба перейти по ссылке ….

Монтаж металлочерепицы

Порядок установки листов металлочерепицы на обрешётку

В зависимости от длины листов и скатов, последовательность укладки листов различается.

Вариант 1. Листы соответствуют длине скатов

Мы рекомендуем заказывать листы металлочерепицы той же длины, что и скаты. Вам не придётся тратить время на подрезку материала. Также будет меньше избытков, а значит, меньше затрат.

В этом случае листы укладывают в такой последовательности:

1. Монтаж начинают с листа, который обозначен на картинке цифрой 1. Он должен быть выровнен по линии торца и карниза.
2. Нижняя кромка листа должна быть длиннее карниза на 50 мм.
3. Когда лист выровняли, его закрепляют одним саморезом рядом с коньком.
4. Остальные листы укладывают в соответствии с нумерацией на картинке. При этом ориентируются на первый лист.

Внимание:

• если металлочерепицу монтируют справа налево, лист 2 укладывают с нахлёстом на лист 1;
• если слева направо ― край листа 2 укладывают под лист 1.

1. Уложенные листы кровельного материала соединяют между собой. Обратите внимание: у разных профилей металлочерепицы разные способы крепления.
   • ТРАМОНТАНА, МОНТЕРРОСА, МОНТЕКРИСТО. Чтобы соединить один лист с другим, саморезы можно вкрутить:
   • ЛАМОНТЕРРА, ЛАМОНТЕРРА X, МАКСИ, КАСКАД, МАКСИКАСКАД. Саморезы вкручивают только в гребень бокового нахлёста.
2. Скреплённые между собой листы, которые свободно двигаются по обрешётке, выравнивают ― они должны располагаться параллельно линии карниза.

Вариант 2. Листы короче, чем скаты

В этом случае листы укладывают в следующем порядке:

1. Сначала монтируют листы 1–4.
2. Стыкуют листы между собой.
3. Закрепляют саморезами.
4. Получившийся Г-образный фрагмент кровли выравнивают. Кромки листов должны быть параллельны торцу.

Фиксация металлочерепицы на обрешётке

Когда листы уложены и выровнены, необходимо закрепить металлочерепицу саморезами. Но для этого следует знать основные правила монтажа. Рассмотрим их ниже.

Какие выбрать саморезы?

Выбирайте кровельные саморезы. Они изготовлены из оцинкованной стали, устойчивы к коррозии. У них есть шайба с EPDM-прокладкой, которая позволяет распределять давление и герметизировать место крепления.

Какого размера должны быть саморезы для основного крепления металлочерепицы?

Оптимальный вариант ― 4,8х28 (35) мм.

Сколько саморезов использовать?

Рекомендуемое количество ― от 6 до 8 шт. на 1 кв. м металлочерепицы.

В какую часть металлочерепицы вкручивать саморезы?

В подошву волны. Это место, где металлочерепица находится максимально близко к обрешётке.

Под каким углом ввинчивать саморезы?

Саморезы вкручивают под углом 90 градусов.

Если саморез вкрутить под другим углом, каковы последствия?

Наиболее распространённые варианты:

• в месте крепления на металлочерепице будет вмятина;
• элементы кровли не будут прочно зафиксированы.

Как понять, до какого момента вкручивать саморезы?

EPDM-прокладка должна сплющиться примерно наполовину и выйти из-под шайбы на 1 мм.

Внимание: не перетягивайте саморезы, иначе вы повредите EPDM-прокладку. Она не будет выполнять свои функции ― герметизировать место крепления. Вода сможет попасть в резьбовую часть соединения и проникнуть в подкровельное пространство.

Саморезы вкручивают в хаотичном порядке?

Нет. При монтаже основного крепления следует соблюдать шахматный порядок.

Нужно ли вкручивать саморезы в каждый прогиб?

Нет, можно вкручивать их через волну. Крепление будет достаточно прочным.

Как фиксируют нижний ряд волн и горизонтальный нахлёст у профилей ЛАМОНТЕРРА, ЛАМОНТЕРРА X, МАКСИ, КАСКАД, МАКСИКАСКАД?

Для фиксации нижнего ряда волн и горизонтального нахлёста саморезы вкручивают перпендикулярно обрешётке в «подошву» через волну.

Монтаж доборных элементов (после установки металлочерепицы)

Когда кровельный материал уложен и зафиксирован, необходимо установить торцевые и коньковые планки.

Как монтировать торцевые планки?

Торцевые планки подходят для любых профилей металлочерепицы. С помощью этих элементов можно сделать торцы кровли более эстетичными ― кромки кровельного материала будут закрыты декоративными планками.

Какие саморезы понадобятся:

• 4,8х70 (80) мм ― для вертикальной фиксации.
• 4,8х28 (35) мм ― для боковой фиксации.

Последовательность монтажа:

1. Монтаж начинают с карниза и постепенно двигаются в сторону конька.
2. Торцевые планки монтируют одну на другую. Нахлёст составляет 50 мм.
3. Нижнюю кромку планок выравнивают по одной линии.
4. Уложенные планки прикрепляют саморезами к обрешётке с боковой и верхней сторон.
5. Саморезы должны располагаться на расстоянии 500–600 мм друг от друга.

Как монтировать сегментные торцевые планки?

Если вы выбрали новый профиль металлочерепицы (МОНТЕРРОСА, МОНТЕКРИСТО, ТРАМОНТАНА), для оформления торцов кровли используйте сегментные торцевые планки. Эти доборные элементы повторяют очертания профиля.

От обычных торцевых планок отличаются:

• Внешним видом (они не плоские, а ступенчатые).
• Способом монтажа (их можно фиксировать сбоку и сверху либо сбоку и в торец).

Какие саморезы понадобятся:

• 4,8х70 (80) мм ― для фиксации сверху или в торец.
• 4,8х28 (35) мм ― для фиксации сбоку.

Порядок монтажа аналогичен монтажу стандартных торцевых планок.

1. Направление монтажа ― снизу вверх.
2. При укладке следите, чтобы нижние кромки планок образовывали ровную линию.

3. Планки укладывают внахлёст друг на друга.
4. Уложенные и выровненные планки необходимо закрепить с помощью саморезов сбоку, затем ― сверху (либо в торцевую часть профиля).

Как монтировать коньковые планки?

Коньковые планки обеспечивают вентиляцию и одновременно защищают подкровельное пространство от дождя, снега, пыли.

Эти доборные элементы подразделяют на два вида:

• Круглые. Для монтажа таких планок потребуются заглушки. Тип заглушек зависит от вида кровли
  • конусные используют, если кровля шатровая или вальмовая;
  • простые применяют для всех видов кровель, кроме двух вышеуказанных.

Заглушки прикрепляют на торец планки посредством заклёпок или саморезов.

• Плоские. В этом случае заглушки не нужны.

Планка конька плоская

Порядок монтажа одинаков для обоих видов планок:

1. Сначала в месте, где скаты примыкают друг к другу, устанавливают уплотнитель или коньковую вентиляционную ленту.

Уплотнитель бывает разным:

• универсальный;
• фигурный (перед монтажом нужно освободить вентиляционные отверстия, чтобы воздух свободно циркулировал).

1. После этого монтируют коньковые планки. Следите, чтобы нахлёст между ними составлял 100 мм.

1. Уложенные планки прикручивают саморезами 4,8х70 (80) мм к обрешётке. Как и в случае с металлочерепицей, саморезы ввинчивают не в каждую волну, а через одну.

Этап 7. Монтаж сопутствующих элементов

Не забывайте о сопутствующих элементах ― они необходимы для исправного функционирования «кровельного пирога», для защиты стен от осадков, для вентиляции подкровельного пространства и др. Подробная информация об их монтаже ― в следующих статьях: …

Итог

Как вы убедились, технология монтажа металлочерепицы довольно простая. Чтобы смонтировать кровлю, не обязательно быть профессионалом с внушительным опытом работы. Просто руководствуйтесь указанными выше правилами ― и всё получится!

Металлочерепица представляет собой инженерно-технический «сплав» стальной прочности и эстетики традиционной кровельной керамики. Легкие профилированные листы практически не влияют на вес строения и радуют монтажников удобными размерами.

Уверенный плюс в копилке приоритетов материала – возможность самостоятельно провести весь цикл кровельных работ без платного участия строителей. Только предварительно нужно выяснить, как сооружается кровля из металлочерепицы своими руками, и узнать о правилах и тонкостях процесса ее устройства.

Подготовка к монтажу металлической черепицы

Волнистые металлические листы популярного ныне покрытия оснащены двойной защитой от атмосферных атак. Стальные профилированные заготовки сначала погружаются в емкости с горячим цинком, благодаря чему на поверхности образуется противокоррозионная пленка. Затем внешнюю сторону материала покрывают цветной полимерной оболочкой, выполняющей эстетическую и защитную функции.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

• мембран (их монтируют без провиса, вплотную на теплоизоляцию);
• плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

Этап 5. Кровля из металлочерепицы: как установить шаговую обрешётку

Шаговая обрешётка выполняет следующие функции:

• усиливает конструкцию скатов;
• является основой, на которую крепят кровельный материал;
• равномерно распределяет нагрузку на стропильную систему.

Монтаж обрешётки подробно описан в статье ….

Этап 6. Кровля из металлочерепицы: как монтировать кровельный материал и доборные элементы

Когда тепло-, гидро-, пароизоляция и обрешётка готовы, можно монтировать металлочерепицу и стандартные элементы отделки. Рассмотрим, какие элементы монтируют до установки кровельного материала, а какие ― после.

Монтаж доборных элементов (до установки металлочерепицы)

Как монтировать карнизные планки?

Карнизные планки выполняют следующие функции:

• Защищают карнизные свесы от осадков.
• Придают кровле законченный и эстетичный вид.

1. Карнизные планки монтируют после того, как установят держатели жёлоба и сам жёлоб.
2. Этот элемент укладывают на обрешётку, нахлёст одной планки на другую должен составлять 50–100 мм.

3. Уложенные планки фиксируют на обрешётке с помощью саморезов через каждые 300 мм.


Внимание: нижний край планки должен закрывать верхний край водосточного жёлоба.

Как монтировать планки ендовы?

Ендова ― конструктивный элемент кровли, который состоит из нижней и верхней планок. Нижнюю планку монтируют до установки металлочерепицы, верхнюю ― после.

Подробная информация о монтаже планок ендовы ― в статье ….

Как монтировать планки примыкания?

Планки примыкания обеспечивают герметичность в местах прилегания металлочерепицы к стенам и дымоходным трубам. Благодаря этим элементам в подкровельное пространство не попадают пыль или осадки.

С помощью планок примыкания монтируют внутренний и внешний фартук. Внутренний фартук устанавливают до монтажа металлочерепицы, внешний ― после.

Если вам нужна подробная информация о монтаже этих элементов, просьба перейти по ссылке ….

Монтаж металлочерепицы

Порядок установки листов металлочерепицы на обрешётку

В зависимости от длины листов и скатов, последовательность укладки листов различается.

Вариант 1. Листы соответствуют длине скатов

Мы рекомендуем заказывать листы металлочерепицы той же длины, что и скаты. Вам не придётся тратить время на подрезку материала. Также будет меньше избытков, а значит, меньше затрат.

В этом случае листы укладывают в такой последовательности:

1. Монтаж начинают с листа, который обозначен на картинке цифрой 1. Он должен быть выровнен по линии торца и карниза.
2. Нижняя кромка листа должна быть длиннее карниза на 50 мм.
3. Когда лист выровняли, его закрепляют одним саморезом рядом с коньком.
4. Остальные листы укладывают в соответствии с нумерацией на картинке. При этом ориентируются на первый лист.

Внимание:

• если металлочерепицу монтируют справа налево, лист 2 укладывают с нахлёстом на лист 1;
• если слева направо ― край листа 2 укладывают под лист 1.

1. Уложенные листы кровельного материала соединяют между собой. Обратите внимание: у разных профилей металлочерепицы разные способы крепления.
   • ТРАМОНТАНА, МОНТЕРРОСА, МОНТЕКРИСТО. Чтобы соединить один лист с другим, саморезы можно вкрутить:
   • ЛАМОНТЕРРА, ЛАМОНТЕРРА X, МАКСИ, КАСКАД, МАКСИКАСКАД. Саморезы вкручивают только в гребень бокового нахлёста.
2. Скреплённые между собой листы, которые свободно двигаются по обрешётке, выравнивают ― они должны располагаться параллельно линии карниза.

Вариант 2. Листы короче, чем скаты

В этом случае листы укладывают в следующем порядке:

1. Сначала монтируют листы 1–4.
2. Стыкуют листы между собой.
3. Закрепляют саморезами.
4. Получившийся Г-образный фрагмент кровли выравнивают. Кромки листов должны быть параллельны торцу.

Фиксация металлочерепицы на обрешётке

Когда листы уложены и выровнены, необходимо закрепить металлочерепицу саморезами. Но для этого следует знать основные правила монтажа. Рассмотрим их ниже.

Какие выбрать саморезы?

Выбирайте кровельные саморезы. Они изготовлены из оцинкованной стали, устойчивы к коррозии. У них есть шайба с EPDM-прокладкой, которая позволяет распределять давление и герметизировать место крепления.

Какого размера должны быть саморезы для основного крепления металлочерепицы?

Оптимальный вариант ― 4,8х28 (35) мм.

Сколько саморезов использовать?

Рекомендуемое количество ― от 6 до 8 шт. на 1 кв. м металлочерепицы.

В какую часть металлочерепицы вкручивать саморезы?

В подошву волны. Это место, где металлочерепица находится максимально близко к обрешётке.

Под каким углом ввинчивать саморезы?

Саморезы вкручивают под углом 90 градусов.

Если саморез вкрутить под другим углом, каковы последствия?

Наиболее распространённые варианты:

• в месте крепления на металлочерепице будет вмятина;
• элементы кровли не будут прочно зафиксированы.

Как понять, до какого момента вкручивать саморезы?

EPDM-прокладка должна сплющиться примерно наполовину и выйти из-под шайбы на 1 мм.

Внимание: не перетягивайте саморезы, иначе вы повредите EPDM-прокладку. Она не будет выполнять свои функции ― герметизировать место крепления. Вода сможет попасть в резьбовую часть соединения и проникнуть в подкровельное пространство.

Саморезы вкручивают в хаотичном порядке?

Нет. При монтаже основного крепления следует соблюдать шахматный порядок.

Нужно ли вкручивать саморезы в каждый прогиб?

Нет, можно вкручивать их через волну. Крепление будет достаточно прочным.

Как фиксируют нижний ряд волн и горизонтальный нахлёст у профилей ЛАМОНТЕРРА, ЛАМОНТЕРРА X, МАКСИ, КАСКАД, МАКСИКАСКАД?

Для фиксации нижнего ряда волн и горизонтального нахлёста саморезы вкручивают перпендикулярно обрешётке в «подошву» через волну.

Монтаж доборных элементов (после установки металлочерепицы)

Когда кровельный материал уложен и зафиксирован, необходимо установить торцевые и коньковые планки.

Как монтировать торцевые планки?

Торцевые планки подходят для любых профилей металлочерепицы. С помощью этих элементов можно сделать торцы кровли более эстетичными ― кромки кровельного материала будут закрыты декоративными планками.

Какие саморезы понадобятся:

• 4,8х70 (80) мм ― для вертикальной фиксации.
• 4,8х28 (35) мм ― для боковой фиксации.

Последовательность монтажа:

1. Монтаж начинают с карниза и постепенно двигаются в сторону конька.
2. Торцевые планки монтируют одну на другую. Нахлёст составляет 50 мм.
3. Нижнюю кромку планок выравнивают по одной линии.
4. Уложенные планки прикрепляют саморезами к обрешётке с боковой и верхней сторон.
5. Саморезы должны располагаться на расстоянии 500–600 мм друг от друга.

Как монтировать сегментные торцевые планки?

Если вы выбрали новый профиль металлочерепицы (МОНТЕРРОСА, МОНТЕКРИСТО, ТРАМОНТАНА), для оформления торцов кровли используйте сегментные торцевые планки. Эти доборные элементы повторяют очертания профиля.

От обычных торцевых планок отличаются:

• Внешним видом (они не плоские, а ступенчатые).
• Способом монтажа (их можно фиксировать сбоку и сверху либо сбоку и в торец).

Какие саморезы понадобятся:

• 4,8х70 (80) мм ― для фиксации сверху или в торец.
• 4,8х28 (35) мм ― для фиксации сбоку.

Порядок монтажа аналогичен монтажу стандартных торцевых планок.

1. Направление монтажа ― снизу вверх.
2. При укладке следите, чтобы нижние кромки планок образовывали ровную линию.

3. Планки укладывают внахлёст друг на друга.
4. Уложенные и выровненные планки необходимо закрепить с помощью саморезов сбоку, затем ― сверху (либо в торцевую часть профиля).

Как монтировать коньковые планки?

Коньковые планки обеспечивают вентиляцию и одновременно защищают подкровельное пространство от дождя, снега, пыли.

Эти доборные элементы подразделяют на два вида:

• Круглые. Для монтажа таких планок потребуются заглушки. Тип заглушек зависит от вида кровли
  • конусные используют, если кровля шатровая или вальмовая;
  • простые применяют для всех видов кровель, кроме двух вышеуказанных.

Заглушки прикрепляют на торец планки посредством заклёпок или саморезов.

• Плоские. В этом случае заглушки не нужны.

Планка конька плоская

Порядок монтажа одинаков для обоих видов планок:

1. Сначала в месте, где скаты примыкают друг к другу, устанавливают уплотнитель или коньковую вентиляционную ленту.

Уплотнитель бывает разным:

• универсальный;
• фигурный (перед монтажом нужно освободить вентиляционные отверстия, чтобы воздух свободно циркулировал).

1. После этого монтируют коньковые планки. Следите, чтобы нахлёст между ними составлял 100 мм.

1. Уложенные планки прикручивают саморезами 4,8х70 (80) мм к обрешётке. Как и в случае с металлочерепицей, саморезы ввинчивают не в каждую волну, а через одну.

Этап 7. Монтаж сопутствующих элементов

Не забывайте о сопутствующих элементах ― они необходимы для исправного функционирования «кровельного пирога», для защиты стен от осадков, для вентиляции подкровельного пространства и др. Подробная информация об их монтаже ― в следующих статьях: …

Итог

Как вы убедились, технология монтажа металлочерепицы довольно простая. Чтобы смонтировать кровлю, не обязательно быть профессионалом с внушительным опытом работы. Просто руководствуйтесь указанными выше правилами ― и всё получится!

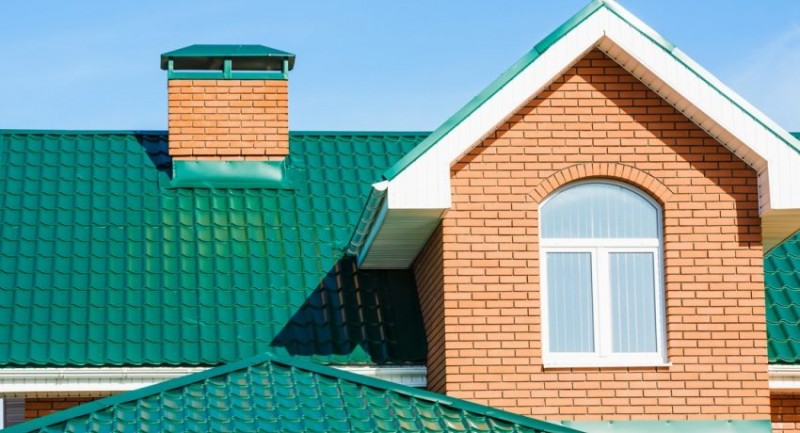

Металлочерепица представляет собой инженерно-технический «сплав» стальной прочности и эстетики традиционной кровельной керамики. Легкие профилированные листы практически не влияют на вес строения и радуют монтажников удобными размерами.

Уверенный плюс в копилке приоритетов материала – возможность самостоятельно провести весь цикл кровельных работ без платного участия строителей. Только предварительно нужно выяснить, как сооружается кровля из металлочерепицы своими руками, и узнать о правилах и тонкостях процесса ее устройства.

Подготовка к монтажу металлической черепицы

Волнистые металлические листы популярного ныне покрытия оснащены двойной защитой от атмосферных атак. Стальные профилированные заготовки сначала погружаются в емкости с горячим цинком, благодаря чему на поверхности образуется противокоррозионная пленка. Затем внешнюю сторону материала покрывают цветной полимерной оболочкой, выполняющей эстетическую и защитную функции.

Однако обе степени защиты не смогут противостоять нападкам осадков и бытовых испарений, если кровельный пирог устроен с нарушениями и ошибками. В пространстве под покрытием станет накапливаться конденсат, который медленно, но верно доберется до металла. Увлажнится утеплитель и потеряет свои изоляционные качества. Намокнут деревянные элементы, в результате чего загниют.

Полностью полагаться на легкий вес и внушительную площадь листов материала тоже не стоит: и стропильная система должна быть достаточно прочной, и обрешетка нужна такая, чтобы каждый элемент закреплялся в требующемся количестве точек. Посему к самостоятельному монтажу металлочерепицы следует грамотно подготовиться, т.е. ознакомиться с нюансами сооружения стропильной конструкции, обрешетки и кровельного пирога.

Стропильная система и обрешетка

Металлочерепица применяется в обустройстве холодных и утепленных крыш. Стропильная система для холодного типа может быть возведена из стальных или алюминиевых элементов. Но в приоритете все же древесина, потому что крепить листы покрытия к ней проще. Утепленные конструкции требуют более мощных стропильных ферм, потому что между их ногами будет располагаться теплоизоляция. Применение металла в таких ситуациях нецелесообразно, поэтому теплые крыши устраивают по деревянным стропилам с обрешеткой.

Отметим, что устройство кровли из металлочерепицы возможно на скатных крышах с минимальной крутизной скатов 14º. Оптимальной считается крутизна крыш от 15º до 20º.

В сооружении стропильной системы для теплой крыши с металлочерепицей есть свои правила, это:

• Шаг между стропильными ногами не должен превышать 90см. Минимальное расстояние между стропилами 60см. Если шаг существующей стропильной системы больше указанного верхнего предела, устраивается дополнительная обрешетка из поперечно установленной доски.
• Стропильная система устраивается из доски толщиной 50мм. Рекомендованная высота доски 100 или 150мм в зависимости от толщины теплоизоляции.
• Уложенный в распор между стропильными ногами утеплитель не должен контактировать с традиционной гидроизоляцией. Если толщина утеплителя равна поперечной высоте доски, использованной в устройстве стропильной конструкции, то на стропила вдоль их направления набивается дополнительная контррейка размером 30×50 или 50×50. Она создаст зазор в 3-5см.

С целью обеспечения вентиляции деревянных элементов желательно в стропильных ногах сбоку просверлить отверстия Ø 2-2,5см. Формирование отверстий – процедура необязательная, но настойчиво рекомендованная производителями металлической черепицы. Если есть опасения по поводу ослабления конструкции, располагать их советуют ближе к коньку в два-три ряда с шагом 30см.

Перед сооружением обрешетки, работающей как основа для крепления листов, следует проверить геометрические параметры стропильной системы. Измерить и сверить следует длины диагоналей прямоугольных скатов. На мансардных крышах длины диагоналей каждой части ската отдельно. Проконтролировать нужно горизонтальность свесов и конька, а также расположение внешней поверхности стропильных ног в одной плоскости. Своевременное выявление отклонений в геометрии исключит дальнейшие ошибки.

Убедившись в геометрической безупречности стропильных ферм, можно приступать к сооружению обрешетки, в устройстве которой по аналогии действуют четкие правила:

• Первая решетина — самая нижняя рейка на свесе должна быть выше последующих рядовых реек. Для ее сооружения надо взять брусок толще, чем для рядовых решетин. Например, для нижней рейки 50×50, а для всех последующих 30×50.
• Начальная рейка обрешетки должна быть четко параллельна линии карниза.
• Шаг между первой и второй решетиной 28 или 30см. Шаг между последующими рейками 30, 35 или 40см. шаг определяется расстоянием между поперечными волнами металлической черепицы.
• В процессе устройства обрешетки учитываются сквозные проходки через кровлю и устанавливаются крепежные приспособления для труб.
• В разжелобках, вокруг мансардных окон, дымоходных, фановых и прочих труб устраивается сплошная обрешетка из доски.
• В верхней части скатов к стропилам прибиваются по две доски для обеспечения надежной фиксации карнизной планки. Доски устанавливаются на расстоянии 5 см друг от друга.

Помимо всего прочего, перед устройством обрешетки все деревянные составляющие следует обработать антисептиком и противопожарным составом.

Обрешетка играет не только роль основы для крепления листов, но вместе с тем выполняет еще одну весьма важную работу. Она формирует вентиляционные каналы, по которым воздушные потоки циркулируют от свеса к коньку, и обеспечивает вентиляционный зазор между гидроизоляционным слоем и покрытием.

Вентиляционные каналы должны оставаться свободными, чтобы воздух без помех поступал под металлические листы и так же выходил. Со стороны свесов и со стороны конька они просто прикрываются перфорированной лентой, предотвращающей попадание пыли и мусора в кровельный пирог.

Конструктивные доски кровли

Карнизные доски используются для усиления ската и придания ему жестокости в случае, если крышу планируется оснастить организованным водостоком или подшить свесы виниловым сайдингом. В ситуациях, когда подшивка выполняется банально доской, необходимости в применении дощатого усиления нет.

Укладываются карнизные доски вдоль свесов в пазы, заранее выбранные в стропилах. Размеры пазов должны соответствовать размерам доски, чтобы плоскость свеса осталась без изменений и высота стропильной системы не увеличилась. Если запланирована установка длинных крюков, применяемых для фиксации водосточного желоба, в карнизной доске выпиливаются пазы для их крепления. Крюки с короткой ножкой привинчиваются только к лобовой доске. Применяются они, когда устройство водосточной системы заранее не планировалось и при ремонте старых крыш. Шаг установки всех типов крюков равен шагу стропильных ног.

Лобовую доску используют, если крыша не имеет организованного водостока. Крепится она к торцам стропил оцинкованными гвоздями. Служит элементом для крепления различных кровельных деталей и аксессуаров, в том числе для подшивания свесов. Торцевая доска служит основой под торцевую планку, последняя закрывает постеленную поверх доски гидроизоляцию. Кроме декоративной функции планка, прибиваемая к торцевой доске, предотвращает дребезжание кровли.

Время подшить свесы

Производители покрытия настойчиво советуют подшивать свесы специально выпускаемыми для этих целей вентилями, например KTV или Vilpe. Для подшивки карнизов рекомендуют сайдинг, профлист или виниловые софиты. Доборы продаются с полным приложением соединительных деталей и с инструкцией. Экономно подшить можно доской, прикрепляемой с зазором для кровельной вентиляции.

Специфика кровельного пирога

Состав и структура кровельного пирога под металлочерепицу зависит от того, будет утеплена конструкция или нет. В простейшей неутепленной схеме используется только гидроизоляционная пленка. Пароизоляционный барьер применяется, если чердачное помещение предполагается подшить.

Утепленный кровельный пирог включает три стандартных слоя, это:

• Пароизоляция. Располагается со стороны будущего поступления бытовых испарений, т.е. изнутри стропильной системы. Ее работа заключается в защите утеплителя от пара. Полосы пароизоляционного материала настилаются параллельно свесам с нахлестом в 10-15см. К стропилам крепятся степлером, а в единое полотно соединяются клейкой лентой. Между внутренней обшивкой чердака и пароизоляцией следует создать зазор путем установки обрешетки.
• Теплоизоляция. В качестве утеплителя чаще всего используются миниральноватные плиты, толщина которых определяется согласно предписаниям СНиП II-3-79. Материал устанавливается враспор между стропильными ногами. Чтобы обеспечить жесткость установки плиты нарезаются шириной на 1,5-2см больше, чем расстояние между стропилами.
• Гидроизоляция. Нужна она в качестве барьера от атмосферных осадков. Стелют ее с внешней стороны стропильной системы перед устройством обрешетки, стараются устроить сразу после укладки утеплителя, чтоб не намок. Гидроизоляционный материал укладывается, как пароизоляция, полосами с аналогичным нахлестом и способами крепления.

Гидроизоляционный слой стелют так, чтобы его полотно перекрывало линии стен по периметру минимум на 20см. В зонах состыковки скатов, в ендовах укладка производится с перехлестами в 20-30см. По линии конька гидроизоляция обязана иметь разрыв, чтобы не мешать циркуляции воздуха.

Важное условие: в качестве гидроизоляции кровельного пирога при монтаже кровли из металлочерепицы не могут быть использованы битумные водоотталкивающие материалы. Гидроизоляция обязана пропускать пар и конденсат, скопившийся в утеплителе.

Способ устройства водоотталкивающего слоя зависит от применяемого материала:

• Классический вариант гидроизоляции – армированная или неармированная полиэтиленовая пленка, которую необходимо обеспечить двумя вентиляционными зазорами. Первый из них формируется стропильной системой и находится между утеплителем и пленкой, второй – формируется обрешеткой и находится между пленкой и кровельным покрытием. Размер каждого из зазоров 3-5см.
• Супердиффузионная мембрана может прекрасно работать с одним вентиляционным зазором шириной 3-5см. Создается он между мембраной и металлической черепицей. При использовании полимерного материала в разрыве контакта между гидроизоляцией и утеплителем нет смысла. Ведь мембрана способна пропускать излишки влаги наружу, предотвращая попадание внутрь.
• Антиконденсатные материалы с ворсистой поверхностью, предназначенной для аккумуляции влаги. Их ворс быстро проветривается при омовении воздухом, которому следует обеспечить путь. Потому данный вариант также нуждается в двухконтурной вентиляции, как и классика. Применяется преимущественно при обустройстве холодных крыш.

Все типы изоляционных материалов, кроме полимерной гидроизоляции, укладываются с провисанием. Так надо, чтобы при натяжении пленки не разорвало. В укладке с провисанием не нуждается только мембрана – она имеет свойство растягиваться.

Вокруг сквозных проходов через кровлю гидроизоляция заводится на стенки коммуникационных труб на 5-7см. В идеале вокруг труб и прочих ослабленных участков крыши рекомендовано устроить дополнительный гидроизоляционный слой.

Установка деталей перед укладкой покрытия

Перед укладкой металлочерепицы в обязательном порядке устанавливаются:

• Карнизные планки, исключающие проникновение в подкровельное пространство пыли и мусора. Монтируют их поверх прикрепленной к торцам вентиляционной ленты и ножек водосточных крюков. Крепятся планки к лобовой и карнизной доске саморезами с шагом 30см. Чтобы от порывов ветра не происходило дребезжание, данные металлические детали устанавливают с натягом.
• Карнизные капельники, которые располагаются под гидроизоляционной пленкой. Нужны они для отвода влаги с гидроизоляции.
• Нижняя ендова, усиливающая защиту вогнутых углов крыши. Представляет собой металлический уголок, повторяющий форму разжелобка. Монтируется сверху сплошной дощатой обрешетки. Нижний край уголка располагается над карнизной доской. В почти плоских разжелобках дощатый настил оснащается дополнительной полосой гидроизоляции. Нижняя ендова привинчивается саморезами через каждые 30см. Поверх нижней ендовы застилается пористый уплотнитель.
• Защитный обвод вокруг дымоходных труб, пересекающих кровлю. Выполняется с помощью металлических планок обвода, верхний край которых крепится в сформированную в стенках трубы штробу и обрабатывается герметиком. Штробить в шов запрещено! Те же правила действуют при обустройстве примыканий к стенам.
• Молниеотвод, требующийся для безопасной эксплуатации металлической крыши.

В систему молниеотвода входят три основные части. Первая — молниеприемник, представляющий собой стальной или алюминиевый пруток Ø 12мм длиной от 20см до 1,5м. Вторая составляющая токоотвод – это приваренный к молниеприемнику одножильный стальной или алюминиевый провод Ø 6мм. Прокладывают токоотвод по обрешетке и по стенам, выводят к заземлению. Заземление, третья деталь системы, это зарытая на глубине 1,5м железная балка длиной 1,5м или стальной лист площадью 1м×1м, к примеру.

Правила укладки листов металлочерепицы

Перед укладкой профилированных листов надо устроить лаги для транспортировки материала на крышу. Чтобы не поднимать покрытие по одному листу наверху желательно соорудить стеллажи для временного хранения. Еще домашнему мастеру потребуется мягкая обувь, усердие и аккуратность в процессе перемещения по крыше. Исполнителю работ разрешается наступать исключительно лишь в прогибы профилированных волн.

При укладке металлической черепицы продвигаться можно хоть влево, хоть вправо от первого закрепленного листа. Главное, чтобы уложенным сверху листом перекрывалась капиллярная канавка. Ориентир выбора направления укладки – удобство. Однако лучше действовать так, чтобы уложенный сверху элемент сразу подкладывался под крайнюю волну предыдущего и защелкивался капиллярной канавкой. Так он зафиксируется на месте и не сползет.

Типовая последовательность монтажных действий

Непререкаемые правила монтажа металлочерепицы:

• Стартовые листы крепятся к первой решетине через волну сверху поперечной ступеньки покрытия. Нижний их край выходит на 5см за карниз.
• Все последующие крепления листов выполняются в спадах волн снизу поперечной ступеньки.
• Вдоль торцевой доски профилированное покрытие крепится во все волны.

Перед креплением надо тщательно проконтролировать горизонтальность расположения листа. Убедившись в безупречности установки, его временно крепят одним саморезом у верхней кромки в центре. Затем укладывают второй лист, выравнивают его и временно фиксируют аналогичным образом. Выровненные листы скрепляют между собой. Точно так же поступают с третьим и четвертым.

Привинчивание к обрешетке осуществляется, когда уложен и временно закреплен блок из 3-4 листов. Фиксируют блок во всех положенных точках. Не прикручивается к обрешетке только крайний лист, чтобы осталась возможность соединить его с последующим элементом.

Процесс укладки металлочерепичных листов в несколько рядов отличается только тем, что ряды материала предстоит крепить еще и между собой. Листы в высоту наращиваются по вертикали.

Алгоритм укладки на треугольные скаты

Профилированные листы подходят для скатных крыш любой конфигурации. Однако для грамотного устройства вальмовой или шатровой кровли из металлочерепицы действовать придется по другой схеме.

Монтаж листов на скаты треугольной формы:

• Находим центр свеса и прочерчиваем через него центральную ось.
• Берем первый лист и проделываем с ним те же действия.
• Совмещаем оси ската и листа по факту, выверяем горизонтальность и вертикальность.
• Временно крепим лист саморезом в центре у верхней кромки.
• Устанавливаем листы справа и слева от центрального элемента покрытия обычным методом.

После крепления волнистых листов излишки обрезаются.

Удобство обрезки с разметкой материала для обустройства ендов, треугольных, трапециевидных и косых скатов, обеспечит самодельный «черток». Сооружают его из четырех досок шириной 10 см. Доски располагаются параллельными парами и соединяются между собой по шарнирному принципу. Простое приспособление поможет точно очертить обрезаемые сегменты.

Завершающие монтажные работы

После укладки волнистого покрытия с легкой душой можно приступить к завершающим штрихам:

• Установить проходные элементы вокруг труб, антенн и прочих коммуникаций. Все составляющие кровельного пирога в точках пересечения герметизируются клейкой лентой. Стыковые швы заполняются герметиком.
• Привинтить торцевую планку к торцевой доске саморезами через 50-60см.
• Прикрутить верхнюю планку ендовы, настелив перед тем на покрытие саморасширяющийся уплотнитель.
• Соорудить конек. Для этого область конька снаружи оклеивается гидроизоляцией марки Металролл или Фигароль. Вентиляционные каналы должны остаться открытыми. Фиксируется конек саморезами к обрешетке, крепеж следует завинтить через выпуклый гребень. Торцы конькового элемента закрываются заглушками.

По уложенному покрытию монтируется водосточная система, снегозадержатели, лестницы для обслуживания и ограждения, если планировались.

Отличным закреплением информации об устройстве на крыше прочной кровли из металлочерепицы своими хозяйскими руками станет подробная видео-инструкция:

Нюансов в устройстве крыши с металлической черепицей немало. Однако чего-либо сверхсложного в технологии нет. Ознакомиться с тонкостями устройства и соблюдать их необходимо, чтобы вновь не пришлось менять кровлю на следующий вариант.

---
