Summary of Contents for Lian-Li O11 DYNAMIC XL
-
Page 2
Case components * Composants du boîtier Guía de instalación 機殼部品介紹 * Gehäusekomponenten Power switch / reset button IO ports: USB 3.0 x 2, HD audio & mic, USB 3.1 x 1(Type-c) USB 3.0 x 2 ARGB control button (M: Mode, C: Color) ARGB LED strip Supporting 120 mm fan x 3 or 140 mm fan x 2 or 360 mm radiator x 1 Removable fan/SSD tray: Supporting 120 mm fan x 3 or 140 mm fan x 2 or 360 mm radiator x 1 or 2.5”… -
Page 3
* Hardware list * Liste des pièces * Lista de materiales 零件盒部品一覽表 * Hardwareliste 28 pcs 24 pcs 3 pcs 8 pcs Screws Screws Screws Stand-off bolt (Spare parts) for motherboard & for motherboard mount for PSU mounting for 2.5″ SSD mount 2.5″… -
Page 4
* Remove top panel * 卸下頂部面板 * Retirer le panneau supérieur * Entfernen Sie die obere Abdeckung * Retire el panel superior *トップパネルを取り外す * Remove side glass & front glass * 卸下側面玻璃及前面玻璃 * Enlever le verre latéral et frontal * Entfernen Sie die Seiten- und Frontscheibe * Retire el vidrio lateral y frontal サイド＆フロントガラスを取り外す… -
Page 5
PSU installation * PSU-Einsatz installieren 電源供應器安裝 Instalación de la fuente de alimentación Installation du plateau du bloc d’alimentation To install 2 more PSUs, remove the 2 hot swappable drive trays. Cable installation guide BLACK / WHITE — POWER SW 電源/系統指示燈接線定義 BLACK + Diagramme d’installation des câbles BLACK / WHITE -… -
Page 6
To install a special spec MB (ex. MB including a LED module and/or a thicker shield), please trim the rubber pads. — 5 -… -
Page 7
2.5″ SSD / 3.5″ HDD installation 2.5″ SSD / 3.5″ HDD-Installation Instalación de 2.5″ SSD / 3.5″ HDD 2.5″ SSD / 3.5″ HDD 2.5″ SSD / 3.5″ HDD のインストール Installation de 2.5″ SSD / 3.5″ HDD Connecting to PSU Connecting to MB — 6 -… -
Page 8
* 2.5″ SSD installation 安裝 * 2.5 * 2.5″ SSD Installation de 2.5″ SSD * 2.5″ SSD-Installation * Instalación * Instalación de 2.5″ 2.5″ SSD の取り付け Press to release the HDD tray 3+1 additional SSD trays can be installed on the front right side and/or on the removable fan/SSD tray on the bottom — 7 -… -
Page 9
* 2.5″ SSD installation * 2.5″ SSD-Installation 安裝 * Instalación * Instalación de 2.5″ SSD * 2.5 * 2.5″ SSD 2.5″ SSD の取り付け Installation de 2.5″ SSD Cable management 整線 * Gestion des câbles * Kabelmanagement * Mantenimiento de cable ケーブル… -
Page 10
Remove the magnetic dust filters 灰塵濾網拆卸 * Retirez les filtres à air * Entfernen Sie Luftfilter Retire los filtros de aire Side Bottom I/O ports function 功能說明 * I/O port USB 3.1 GEN.2 * Installation du port E/S * I/O-Port installieren * Instalación de los puertos de E/S HD AUDIO Blue… -
Page 11
LED control board installation LED控制板安裝 Installation du tableau de commande LED Installation der LED-steuerplatine Instalación del tablero de control LED LED コントロールボードの設置 ADDRESS LED HEADER Connecting to MB Connecting to PSU Already connected to the ARGB LED strip on the front Putting the header of M|C button into this header — 10 -… -
Page 12
Graphics Card Anti-Sag Bracket (GB-001) installation 顯示卡支撐架安裝說明 Carte Graphique installation du Support Anti-Affaissement Grafikkarten-Anti-Durchhang-Halterung Tarjeta Gráfica de montaje en Soporte Antideslizamiento. グラフィックカード垂れ防止ブラケットの取り付け — 11 -… -
Page 13
Radiator & cooling support Kühler- und Kühlungsunterstützung 散熱器 & 水冷排支援 Radiador y soporte de refrigeración. * Assistance radiateur et ラジエター＆冷却サポート refroidissement Optional kits * Optionale Sets 選配套件 * Kits opcionales * Kits optionnels Model: O11DXL-1 Upright Display Card Kits 200 mm PCI-e Express 16X Riser Card Adapter Extender Cable Kit. -
Page 14
167 mm 169 mm 446 mm 65 mm 50 mm 65 mm 65 mm — 13 -…
перейти к содержанию

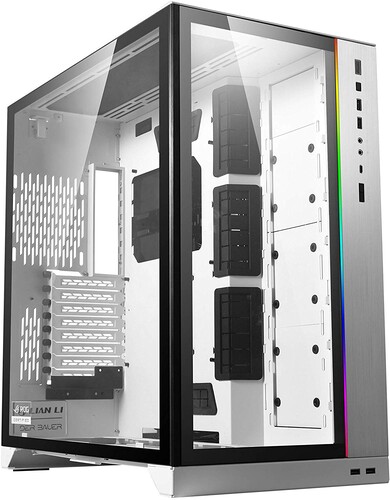

Корпус игрового компьютера ROG Lian Li O11 Dynamic XL Midi Tower
Компоненты корпуса
- A. Выключатель питания/кнопка сброса
- B. Порты ввода-вывода: USB 3.0 x 2, HD-аудио и микрофон, USB 3.1 x 1 (Type-c)
- Б. USB 3.0 x 2
- C. Кнопка управления ARGB (M: Режим, C: Цвет).
- D. Светодиодная лента ARGB
- E. Поддержка 120-мм вентиляторов x 3 или 140-мм вентиляторов x 2 или 360-мм радиаторов x 1
- F. Съемный лоток для вентиляторов/SSD: поддерживает 120-мм вентиляторы x 3 или 140-мм вентиляторы x 2 или 360-мм радиаторы x 1 или 2.5-дюймовые твердотельные накопители x 3
- G. Дополнительные лотки для твердотельных накопителей x 3: поддержка 120-мм вентиляторов x 3 или радиатора 360 мм x 1 или 2.5-дюймовых твердотельных накопителей x 3
- H. Съемный лоток для твердотельных накопителей: поддерживает 2.5-дюймовые твердотельные накопители x 3
- I. Поддержка 120-мм вентилятора x 1
- J. Лотки для дисков с возможностью горячей замены: поддержка 3.5-дюймовых жестких дисков x 4 или 2.5-дюймовых твердотельных накопителей x 4 или блока питания ATX x 2
- K. Лоток блока питания: поддержка блока питания ATX x 1
Список оборудования
Для установки кронштейна для защиты от провисания видеокарты (GB-001). Превышение количества запасные части
Снимите верхнюю панель
Снять боковое стекло и переднее стекло
Установка БП
Руководство по установке кабеля
Установка материнской платы
Установка 2.5″ SSD / 3.5″ HDD
Установка 2.5″ SSD
Установка 2.5″ SSD
Управление кабелями
Снимите магнитные пылевые фильтры.
Функция портов ввода / вывода
установка платы управления светодиодами
Установка кронштейна для защиты от провисания видеокарты (GB-001)
Поддержка радиатора и системы охлаждения
Дополнительные комплекты
Модель: O11DXL-1 Вертикальные комплекты карт дисплея
Комплект удлинительного кабеля адаптера Riser Card PCI-e Express 200X, 16 мм.
Модель: Расширение O11DXL-2 панель
Для установки размера EEB MB.
Аппаратный зазор
- Воздушный кулер процессора
- GPU / ГРАФИЧЕСКИЙ ПРОЦЕССОР
- БЛОКИ ПИТАНИЯ
- Зазор радиатора
