Охлаждение[править]

Вентилятор охлаждения, который стоит в IMAX B6 Mini, управляется простеньким транзистором в режиме «открыл-закрыл», напряжение на который идёт напрямую с источника питания (входного напряжения). Проблема в том, что вентилятор рассчитан на 15В, и если IMAX B6 Mini питается, например, от 12В, то вентилятор будет крутиться слабо, и зарядное устройство может перегреться. При питании IMAX B6 Mini от максимального (допустимого) напряжения вентилятор работает на повышенных оборотах и хорошо охлаждает, но сильно шумит.

Размер штатного вентилятора 25х25х7мм. Можно заменить его на 12-вольтовый подходящего размера, если это основное напряжение питания, и переменным резистором найти оптимальную скорость вращения, чтобы и охлаждал эффективно, и не шумел слишком сильно.

Функционал зарядного устройства Skyrc imax b6 мини

• Оптимизированная операционная программа;
• Внутренний независимый балансир литиевой батареи;
• Балансировка отдельных ячеек зарядки аккумулятора;
• Адаптирование к различным типам литиевых батарей;
• Быстрый режим и возможность хранения аккумулятора из лития;
• Автоматическое ограничение тока зарядки;
• Ограничение мощности;
• Хранение данных и нагрузок;
• Циклическая зарядка и разрядка аккумуляторов;
• Полный спект монтажа в контактных колодках;
• Большой дисплей для удобства работы с цифрами и данными;
• Различные разъемы для зарядки различных аккумуляторов;
• Микропроцессорное управление;
• Мощные и высокоэффективные схемы;
• Мониторинг напряжения отдельной ячейки аккумулятора.

Если посмотреть в инструкцию по эксплуатации зарядного устройства, то можно найти огромное количество различных настроек. Если же к этому добавить использование балансира, то получится намного больше настроек.

Данное зарядное устройство может заряжать аккумуляторы с напряжением выше 14.4 Вольта. Если же напряжение ниже, то аккумулятор будет просто кипеть.

Поэтому за этим процессом придется следить и регулировать уровень напряжения, чтобы он не превышал допустимое значение. Это также может быть чревато тем, что капли из кипящего аккумулятора могут забрызгать поверхность рабочего стола, после чего останутся неприятные пятна.

Софт, который предназначен для этого зарядного устройства не совместим с операционной системой Windows XP.

На сайте Бангуд продается зарядное устройство skyrc imax b6 мини. Цена устройства — 1840 рублей с учетом скидки в 22%. Регулярная цена продукта составляет 2374 рубля. Продавец уже получил почти 600 положительных отзывов о своем товаре и качестве сервиса. Длительность доставки до Российской Федерации составляет от двух до семи недель. Стоимость доставки — 0 рублей. Заказать зарядку можно перейдя по этой ссылочке
.

Кстати, настройки зарядника LiOn, LiPo и LiFe являются совершенно отдельными режимами. При работе с устройством пользователь сможет переключаться между ними, в зависимости от того, какого класса аккумулятор он будет заряжать. В старых версиях зарядников такого разделения нет.

Кстати. Сопротивление аккумулятора, не может быть 108 МЕГАОМ. По внутреннему сопротивлению, смотреть убитость аккумуляторной батареи бесполезно. У заряженного и разряженного, сопротивление сильно отличается… Что бы заряжать одну банку, никакого баланса не требуется, по определению, хоть в китайских, хоть в корейских, хоть ещё в каких-нибудь… Баланс требуется для аккумуляторной батареи от 2-х банок и более. Так вот в новых Imax Зарядках более одной банки без баланса вообще не будет. Убрали такую возможность программно.

Инструкция и настройка при эксплуатации

Зарядно-балансирное устройство приобретался для обслуживания многочисленных аккумуляторов и аккумуляторных батарей разных типов эксплуатируемых мною.

По описанию зарядно-баллансирное устройство способно обслуживать NICD, NIMN, LIion, LIpol, Pb АКБ, но на практике неплохо справляется с относительно новым видов аккумуляторов — NIZN.

Внешний вид

Процесс зарядки производится в режиме «АВТО» или ручном. В режиме «АВТО» задаётся лишь максимальный ток, зарядный в течение цикла изменяется по заранее запрограммированному алгоритму для каждого типа элементов, при этом в ручном режиме заданный ток неизменный в течение всего цикла.

Можно протестировать реальную ёмкость элементов. Питание от внешнего источника напряжением 12-18 вольт. Управление осуществляется всего четырьмя металлическими кнопками. В настройках можно записать в память 5 программ работы прибора или же перед подключением аккумулятора задать новый режим работы.

Предусмотрена возможность отключения процесса зарядки при достижении определённой температуры на аккумуляторе (при подключении датчика температуры не входящего в комплект), по прошествии некоторого времени (до 4 часов или не контролировать время), по достижении определённого тока заряда, включение/отключение звукового сигнала.

В процессе эксплуатации на жидкокристаллическом дисплее отображается информация о режиме работы, напряжение на аккумуляторе, ток зарядки/разрядки.

Изготовил шнуры именно для техники, которую заряжаю (в основном детские игрушки) и приспособил к батарейным отсекам для зарядки 1-3 аккумуляторов АА, ААА.

Кликайте для увеличения

В режиме тренировки NICD, NIMN удалось восстановить, правда, не полностью работоспособность 4-х из 12-и элементов. Программа балансировки необходима при эксплуатации нескольких последовательно подключенных LIion, LIpol аккумуляторов, не использовал, ничего сказать не могу.

Инструкция по заряду

Каждая модель Аймэкс содержит инструкцию на иностранном языке. Перевод на русский не используется, так как не все аппараты сертифицированы в нашей стране. Однако, что необходимо делать и как поступать при работе с б6, интуитивно понятно.

После подключения питания к устройству и установки клемм загорится монитор аппарата с приветствием. Чаще всего на начальном этапе указан тип батареи «Lipo», поэтому жмём «Stop» и листаем кнопками «вправо/влево» до нужного нам варианта со свинцовым указателем – «Pb».

Кликаем по кнопе «Enter»/«Start» один раз, чтобы попасть в новый пункт меню изменений. Теперь выбираем напряжение в 12V, а силу тока от 1 до 3 Ампер. Теперь можно второй раз жать «Enter»/«Start» до тех пор, пока не запустится процесс. Следует учитывать, что ведётся непрерывный мониторинг заряда, поэтому нижний правый угол отведён под вывод информации о том, сколько тока ушло на батарею (данные подаются в миллиамперах или в 0,001А).

Токи заряда

Некоторые пытаются выжать из IMAX B6 по — 5 или даже 6 Ампер тока заряда. Но не всегда это получается, да и как понять какой ток выставлять.

К чему я это говорю, тут есть несколько подходов:

Вы берете оригинальный блок питания. Тогда смотрим на его характеристики, нас интересует такие показатели как V-4

A

. То есть максимальный ток, которым вы можете подзаряжать АКБ всего 4А (да и то в идеале)

, НЕЛЬЗЯ давать тока больше чем сможет потянуть «зарядник».

• Вы используете сторонний блок. Видел в интернете, что некоторые подключают от компьютера, в идеале он может выдать до 8-10А.
• Ограничение в самом «B6 MINI» всего 6А, так что больше он не выдаст (даже если сторонний источник позволяет)

Восстановление литий-ионных LiIon аккумуляторов 18650 с помощью IMax B6.

Для возвращения к жизни данного типа аккумуляторов подключаем его к Imax’у выбираем режим зарядки для 1 элемента, тип LiIon, ток заряда 0,5A.

Если у Вас появилось сообщение «Connection Error» (ошибка подключения), вероятнее всего сработал защитный газовый клапан в верхнем колпачке элемента. Причиной этого является нарушение режима зарядки-разрядки, как следствие перегрев и срабатывание клапана. Для возвращения его в рабочее положение необходимо снять бумажное (пластиковое) кольцо вокруг положительного электрода аккумулятора 18650 и тоненьким шилом или часовой отверткой через технологические отверстия со всех сторон его придавить. После этого перейдите к следующему шагу.
Если Imax B6 выдает сообщение «Low power voltage» (низкое напряжение), необходимо «толкнуть» аккумулятор, для этого переходим в режим заряда никелевых батарей, и начинаем заряжать током в 0.1A до тех пор, пока подаваемое напряжение на аккумулятор не вырастит до минимальных 3-3.1V. Затем опять переходим в режим заряда литий-ионных (LiIon) аккумуляторов и заряжаем как обычно

Так же, если подаваемое напряжение выросло примерно до 1.5V и заряжается дальше примерно в диапазоне 1.3-1.6V и не хочет дальше расти, попробуйте начать цикл зарядки в режиме никеля еще разок. Внимание!!! Если при заряде в режиме NiMH Ваш 18650 начинает сильно греться или на протяжении более 30 минут не набрал более 3х Вольт, срочно отключайте данный аккумулятор и отправляйте его в утиль.

Зарядка от другого АКБ

А теперь подробнее от возможности зарядить свой автомобильный аккумулятор от чужого, используя Imax B6. Не стоит говорить, что фишка очень полезная, особенно если вы возите ЗУ с собой.

У китайского зарядника имеется разъём для блока питания, в который можно вставить специальный двухжильный провод с крокодилами, которым можно подключить донорскую батарею. Скажем, в вашем районе пропало электричество, но вы можете использовать батарею от ИБС и зарядить ею аккумулятор. Прирост ёмкости будет небольшой, но вполне достаточный для одноразового пуска двигателя.

Единственное «но» – провода для автомобильной батареи, идущие в комплекте, оснащены слишком уж миниатюрными крокодилами, которые будет трудно закрепить на клеммах надёжно, так что сразу советуем обзавестись нормальными проводами для прикуривания, которые имеются в каждом автомагазине. Возможно, они у вас уже есть. А тем, кто любит экономить, можно порекомендовать купить только крокодилы (лучше медные, но они дороже, но подойдут и металлические, если у вас аккумулятор не слишком мощный). Останется только снять маленькие зажимы и смонтировать большие.

Может ли заряжать автомобильные аккумуляторы

Всех новичков, которые стремятся сэкономить на автомобильных гаджетах, интересует, можно ли на практике задействовать IMAX B6 для обслуживания крупных батарей. Ответ на этот вопрос легко найти в инструкции по эксплуатации к универсальному з/у. Компания-производитель указала список типов батарей, допустимых к подключению. На коробке указаны такие разновидности как Lipo, LiFe, LiHV и даже Pb 2-20V.

Именно последний вариант включает нужные характеристики, которые можно расшифровать так:

• свинцово-кислотные батареи;
• максимальное напряжение 20 В;
• минимальное напряжение 2 В.

Производитель не указывает привязки к силе тока, поэтому АКБ ёмкостью 50–60 Ач подпадают под эксплуатационные критерии.

Кто-то может поспорить, что корпус и плата могут плавиться от длительной работы, большого ампеража и перегрева. Однако в конструкции предусмотрен принудительный обдув кулером, а также токи заряда не имеют больших значений. На практике многие автомобилисты успели опробовать работу зарядного устройства, подключив заранее к нему мощные контактные провода с большими крокодилами.

Зарядка от другого АКБ

Есть один не оспоримый плюс этого устройства, это когда можно взять заряд у одного АКБ и передать его другому. Скажите – «звучит прикольно, но как»? ДА очень просто.

У IMAX есть специальный провод перед входом питания, то есть вместо блока питания, можно подсоединить аккумулятор, специальными «крокодильчиками» (это будет донор), а с другой стороны поставить уже заряжаемый АКБ (реципиент). И из одного в другой будет перетекать заряд.

Сколько раз пробовали — работает очень круто и просто. Например, можно взять батарею от UPS (на 12В) использовать ее как донор, и питать большой автомобильный АКБ. Какую-то емкость (пусть небольшую, но достаточную для пуска, скажем зимой) она передаст.

Зарядное устройство iMAX B6 является интеллектуальным и умеет заряжать следующие типы аккумуляторов:

Микропроцессор зарядного устройства обеспечивает полностью автоматическую зарядку. Есть функция отсечки, если элемент неисправен. Возможно прекращение процесса зарядки при достижении определённого уровня. Есть также вариант с остановкой зарядки при достижении аккумулятором определённой температуры. Для этого потребуется подключение к iMAX температурного датчика. Он не поставляется в комплектации с устройством и приобретается отдельно. Среди функций зарядного устройства ещё можно отметить балансировку аккумуляторных батарей (2─6 элементов).

iMAX B6 продаётся в модификации с блоком питания (в маркировке присутствует AC) и без него.

Ниже приводятся основные спецификации зарядного устройства iMAX B6:

Входное рабочее напряжение (постоянный ток), В	11-18
Входное рабочее напряжение (переменный ток), В	100-240
Ток при заряде, А	0,1-5
Ток при разряде, А	0,1-1
Число элементов Ni-Cd, Ni-Mh	1-15
Число элементов Li-ion, Li-Polymer	1-6
Напряжение свинцово-ксилотных АКБ, В	2-20
Масса, кг	0,531
Габариты	134x142x36
Мощность при заряде, Вт	50
Мощность при разряде, Вт	5
Ток балансировки, мА/элемент	300

Можно ли заряжать автомобильный аккумулятор

Ответ однозначно положительный, и вообще непонятно, откуда взялись слухи о невозможности использования Imax B6 в качестве автомобильного ЗУ. На самой упаковке имеется надпись Pb 2-20V, что означает пригодность зарядки свинцовых батарей различного вольтажа, а отсутствие привязки к ёмкости и вовсе означает, что заряжать можно хоть 190-амперные аккумуляторы.

Из особенностей устройства можно отметить относительно небольшой диапазон выходных токов, что для стандартного АКБ не так уж плохо, а для защиты от перегрева имеется система вентиляции со встроенным кулером.

Модель новая, обладающая ещё несколькими приятными особенностями, которые сложно найти на других ЗУ этого ценового класса. Например, возможность использования одного аккумулятора для подзарядки другого через большие крокодилы, но мы расскажем об этой и других фишках попозже.

Зарядка аккумуляторов LiPo / LiFe

Для примера возьмем аккумулятор Rhino 3S 25C.

Что такое 3S и 25C можно узнать . Но в данном случае нас будет интересовать еще один параметр — зарядный ток. Информацию о нем можно иногда найти на обратной стороне аккумулятора:

«NEVER charge above 2C» — это как раз то, что нам надо. максимальный ток зарядки — две емкости.

Процесс зарядки аккумулятора

Для получения полной информации лучше всего прочитать документацию, прилагаемую к зарядному устройству. Некоторые простые зарядные устройства просто требуют, чтобы вы подключили их, и он начнет заряжаться автоматически. Запустите процесс и убедитесь, что вы не оставляете его без присмотра во время процесса зарядки.

• Подключите заряд и баланс между зарядным устройством и аккумулятором.
• Выберите подходящее напряжение счетчика и скорость заряда.

Что касается технических деталей зарядки большинства зарядных устройств, следуйте двум установленным процессам.

Но если ничего подобного на аккумуляторе не написано, — ничего страшного. На этот случай есть простое правило — заряжать аккумулятор можно током, численно равным его емкости (1C). Вообще же чем меньше ток зарядки, тем дольше аккумулятор проживет. Но и тем дольше он будет заряжаться. Если торопиться некуда — поставьте 0.5С.

В нашем примере так и поступим. 1350Ah * 0.5С = 0.7А Значение считаем примерно с точностью до десятых, т.к. большую точность Вы просто не сможете ввести в зарядник.

Первый процесс — это когда применяется постоянный ток и удерживает ток в батарее до достижения определенного напряжения. После этого порога зарядное устройство переключится в режим постоянного напряжения, где зарядное устройство будет изменять ток, чтобы убедиться, что все ячейки имеют одинаковое напряжение. Когда ячейки приближаются к максимальному заряду 2 В, ток будет падать медленнее, пока, в конечном счете, не остановится при 2 В на ячейку.

Инструкция и настройка при эксплуатации

Быстрая зарядка Некоторые зарядные устройства имеют функцию быстрого заряда, которая, на мой взгляд, скорее представляет собой трюк, чем полезную функцию. Быстрая зарядка позволяет вам сэкономить время при зарядке аккумулятора, поскольку он пропустит шаг балансировки. В режиме быстрой зарядки зарядное устройство будет смотреть только на общее напряжение вашей батареи и будет немного ниже максимальной зарядки по соображениям безопасности. Это полезно только в том случае, если вы хотите летать в воздухе, но на самом деле это не экономит много времени на правильном балансе, поэтому для того, чтобы максимально использовать максимальную отдачу от ваших батарей, всегда используйте баланс.

С параметрами аккумулятора разобрались — подключаем….

Первым делом подключаем все разъемы кроме питания к заряднику.

Следом подключаем аккумулятор

Для крепления датчика температуры используем канцелярскую резинку

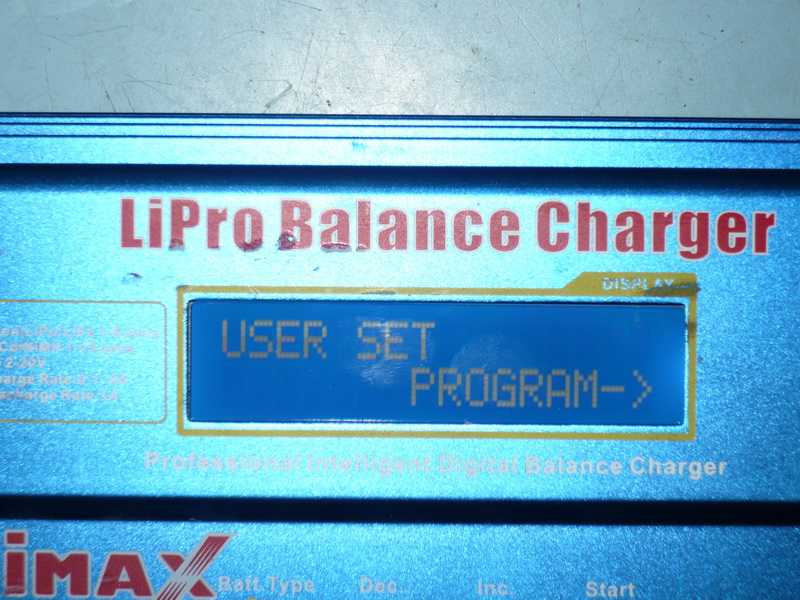

Подключаем питание и первым делом ищем меню User Set Program

В нем настраиваем температуру отсечки

Более 60 градусов лучше не ставить. У меня стоит 45.

Устанавливаем таймер. Это одна из функций безопасности. Для этого надо примерно прикинуть время зарядки аккумулятора исходя из его емкости, тока зарядки и остаточного заряда.

Выбираем тип литиевого аккумулятора. Если заряжаем не LiPo, а LiFe, то тут надо выбрать соответствующее значение. Вольтаж при этом зарядник установит автоматически в зависимости от выбранного типа аккумулятора.

Теперь выходим в верхнее меню и находим там пункт Program Select LiPo BATT (или LiFe BATT)

Заходим в него и ищем пункт LiPo Balance

Здесь устанавливаем параметры зарядки нашего аккумулятора и жмем на Enter (Кнопку надо будет подержать нажатой 3-4 секунды).

Зарядник проверит соответствие выставленного количества банок и того, что к нему реально подключено. Если все правильно, появится запрос на подтверждение.

Жмем Enter — процесс зарядки начинается. Далее ждем звукового сигнала об окончании зарядки.

В процессе зарядки кнопками вправо/влево можно следить за текущей температурой аккумулятора и за напряжением на каждой банке.

Особенности[править]

Перечислены отличия от «старшего брата». В остальном функционал практически тот же.

• Ток заряда и мощность повышены на 20%, а ток разряда в 2 раза.
• В устройство заложена возможность обновления прошивки через обычный usb кабель, текущая версия 1.1, при первом подключении к ChargeMaster приходит обновление до 1.12. Текущая версия прошивки 1.14.
• Контроллер MA84G564 от megawin, клон 80с51, документация только на китайском —www.megawin.com.tw/megawin_CH/ProductShow.asp?ID=216, из англоязычной документации ближайший аналог MG84FG516 www.megawin.com.tw/megawin_EN/ProductShow.asp?ID=206, на плате есть контакты для закрытого интерфейса ICP (in-chip-programming).
• Вентилятор очень тихий, в обычном режиме не вращается.
• По умолчанию заряд LiPo батареи невозможен без подключения балансировочного провода.
