Сегодня в отрасли видеонаблюдения наблюдается тенденция постепенного перехода с аналоговых камер на современные цифровые IP устройства видеозахвата. Этот факт является вполне закономерным, поскольку аналоговые устройства совершенно не поспевают за развитием современных технологий, когда как предлагают пользователю намного лучшее качество изображения и удобство эксплуатации системы видеонаблюдения в целом фактически за ту же сумму. Плюс при помощи последних довольно легко можно организовать удаленный контроль объекта, что в наше время становится также немаловажным пунктом при создании системы видеонаблюдения.

В связи с повсеместным переходом на IP камеры все больше людей начал интересовать вопрос об их правильном подключении и настройке. Конечно, для начинающего пользователя это может показаться сложной и неразрешимой задачей, но для тех, кто уже давно знаком с компьютером, подключение и настройка IP камер не вызовет особых затруднений. В этой статье мы постарались максимально подробно описать процесс подключения цифровой IP камеры к компьютеру, а также задания правильных настроек для корректной работы устройства.

Любая IP камера подключается к сетевой плате компьютера напрямую посредством . Если камер несколько, то для доступа к просмотру изображения с каждой из них необходимо подключать IP камеры через роутер.

Все IP камеры по умолчанию имеют свой собственный адрес, и прежде чем приступить к настройке IP камеры, нам необходимо его узнать. Для этого можно использовать специализированный софт, который обычно идет в комплекте с устройствами, либо скачать нужную утилиту на сайте производителя. Помимо этого, IP адрес камеры обычно прописан в инструкции пользователя либо на наклеенной этикетке устройства.

При попытке зайти в интерфейс камеры через браузер при первом подключении вы наверняка потерпите неудачу. Случается это потому, что компьютер и камера настроены на работу в разных подсетях. После того, как мы узнали IP адрес камеры необходимо привести его в соответствие с тем, который используется в вашей локальной сети.

Сегодня в отрасли видеонаблюдения наблюдается тенденция постепенного перехода с аналоговых камер на современные цифровые IP устройства видеозахвата. Этот факт является вполне закономерным, поскольку аналоговые устройства совершенно не поспевают за развитием современных технологий, когда как предлагают пользователю намного лучшее качество изображения и удобство эксплуатации системы видеонаблюдения в целом фактически за ту же сумму. Плюс при помощи последних довольно легко можно организовать удаленный контроль объекта, что в наше время становится также немаловажным пунктом при создании системы видеонаблюдения.

В связи с повсеместным переходом на IP камеры все больше людей начал интересовать вопрос об их правильном подключении и настройке. Конечно, для начинающего пользователя это может показаться сложной и неразрешимой задачей, но для тех, кто уже давно знаком с компьютером, подключение и настройка IP камер не вызовет особых затруднений. В этой статье мы постарались максимально подробно описать процесс подключения цифровой IP камеры к компьютеру, а также задания правильных настроек для корректной работы устройства.

Любая IP камера подключается к сетевой плате компьютера напрямую посредством . Если камер несколько, то для доступа к просмотру изображения с каждой из них необходимо подключать IP камеры через роутер.

Все IP камеры по умолчанию имеют свой собственный адрес, и прежде чем приступить к настройке IP камеры, нам необходимо его узнать. Для этого можно использовать специализированный софт, который обычно идет в комплекте с устройствами, либо скачать нужную утилиту на сайте производителя. Помимо этого, IP адрес камеры обычно прописан в инструкции пользователя либо на наклеенной этикетке устройства.

При попытке зайти в интерфейс камеры через браузер при первом подключении вы наверняка потерпите неудачу. Случается это потому, что компьютер и камера настроены на работу в разных подсетях. После того, как мы узнали IP адрес камеры необходимо привести его в соответствие с тем, который используется в вашей локальной сети.

Сегодня особенно актуально создание удаленного видеонаблюдения. Наблюдение через интернет достаточно легко осуществить с использованием роутера при наличии выделенного IP адреса. Онлайн видеонаблюдение можно реализовать 4 способами, о которых вы можете почитать .

Создать удаленное видеонаблюдение становится все доступнее при помощи специальных . Причем при реализации облачного видеонаблюдения вам не потребуется наличие выделенного IP адреса, а настройки оборудования сводятся к минимуму.

Для видеонаблюдения на удаленных объектах вам могут пригодиться GSM камеры. Они будут удобны в использовании на даче, в гараже, или загородном доме, т. к. могут оперативно предупреждать вас о возникновении различных неординарных событий на объекте посредством отправки сообщения на ваш мобильный телефон. Почитать о GSM камерах для видеонаблюдения вы можете по ссылке .

Чтобы узнать IP локальной сети нужно зайти в «Центр управления общим доступом и сетями», затем в строке «Подключения» выбрать пункт «Ethernet» или «По локальной сети». В открывшемся окошке нажимаем на кнопку «Сведения», затем нам открывается новая вкладка, на которой мы и узнаем IP адрес локальной сети – смотрим в строку «Шлюз по умолчанию IPv4», в нашем случае компьютер работает в сети 192.168.99.*. Допустим, IP адрес вашей камеры был подобного вида: 192.168.0.24, теперь наша задача заменить его на 192.168.99.24 – у вас это может быть любые другие цифры, но принцип остается тот же.

Узнаем IP адрес локальной сети

Поменять IP адрес камеры можно при помощи той же программы, через которую вы его узнавали. У Hikvision, например, она называется SADP, у других камер в комплекте идут собственные программы. После того, IP адрес камеры приведен в соответствие с адресом локальной сети, изображение с нее станет доступным по новому IP адресу, в нашем случае это http://192.168.99.24
.

Смена IP адреса камеры через ее веб интерфейс

Есть и другой способ попасть в веб интерфейс камеры, предполагающий изменение IP адреса локальной сети. К примеру, IP адрес нашей камеры имеет вид 192.168.0.24, а локальной сети компьютера 192.168.99.22, а нам необходимо, чтобы компьютер и камера работали в одной подсети (.99. или.0.). Для этого приведем подсеть локальной сети в соответствие с адресом камеры, к примеру, поменяем его на 192.168.0.22. Чтобы это сделать идем в «Центр управления общим доступом и сетями», далее в строке «Подключения» выбираем пункт «Ethernet» или «По локальной сети». Должно высветиться окошко, как на скриншоте ниже. В этом окне нажимаем на кнопку «Свойства», далее выбираем «Протокол IP версии 4 IPv4» вызываем его свойства, и вручную прописываем IP адрес 192.168.0.22, а в качестве шлюза указываем адрес нашей IP камеры 192.168.0.24. Не забываем сохранить настройки.

Узнаем IP адрес локальной сети

Поменять IP адрес камеры можно при помощи той же программы, через которую вы его узнавали. У Hikvision, например, она называется SADP, у других камер в комплекте идут собственные программы. После того, IP адрес камеры приведен в соответствие с адресом локальной сети, изображение с нее станет доступным по новому IP адресу, в нашем случае это http://192.168.99.24
.

Смена IP адреса камеры через ее веб интерфейс

Есть и другой способ попасть в веб интерфейс камеры, предполагающий изменение IP адреса локальной сети. К примеру, IP адрес нашей камеры имеет вид 192.168.0.24, а локальной сети компьютера 192.168.99.22, а нам необходимо, чтобы компьютер и камера работали в одной подсети (.99. или.0.). Для этого приведем подсеть локальной сети в соответствие с адресом камеры, к примеру, поменяем его на 192.168.0.22. Чтобы это сделать идем в «Центр управления общим доступом и сетями», далее в строке «Подключения» выбираем пункт «Ethernet» или «По локальной сети». Должно высветиться окошко, как на скриншоте ниже. В этом окне нажимаем на кнопку «Свойства», далее выбираем «Протокол IP версии 4 IPv4» вызываем его свойства, и вручную прописываем IP адрес 192.168.0.22, а в качестве шлюза указываем адрес нашей IP камеры 192.168.0.24. Не забываем сохранить настройки.

Прописывание IP адреса для доступа к камере. Картинка доступна для увеличения

Теперь через любой браузер заходим в веб интерфейс устройства – вбиваем в поисковой строке адрес камеры 192.168.0.24. Если вы все сделали правильно, должно открыться окошечко для ввода логина и пароля, которые берем из инструкции к камере. Обычно по умолчанию они бывают admin/admin, admin/12345, admin/00000000, и другие легкие комбинации. После ввода данных вам будет доступен просмотр изображения с камеры, а также настройка камеры.

В веб интерфейсе камеры необходимо привести IP адрес камеры в соответствие с адресом локальной сети. Обычно данные настройки находятся на вкладке под названием «Network». К примеру, ваш роутер находится по адресу локальной сети 192.168.99.22, значит, для камеры нам необходимо задать IP примерно следующего вида: 192.168.99.24. Ставим галочку в настройках IP на «Фиксированный IP адрес» — он потребуется нам, чтобы настроить , и прописываем данные:

• IP адрес: 192.168.99.24;
• Маска подсети: стандартная 255.255.255.0;
• Шлюз (IP адрес по которому находится наш роутер): 192.168.99.22;
• DNS IP Адрес: 192.168.99.22.

Если вы не хотите просматривать ваши камеры через интернет, то просто поставьте галочку напротив строки Dynamic IP (DCHP).

Теперь необходимо назначить порт вашей камере. По умолчанию открыт порт «80», так что если у вашей камеры нет подобных настроек, необходимо использовать. При наличии данной строчки прописываем значения вручную для каждой камеры. Для первой, к примеру, зададим порт 8081.

Схема подключения IP камер к компьютеру через роутер и создания доступа через интернет

Сохраняем настройки, отсоединяем сетевой кабель камеры от компьютера и вставляем его в свободный порт роутера. После этого все ручные настройки IP адреса, которые мы произвели ранее в локальной сети для соединения с веб интерфейсом камеры, сбрасываем на автоматические – просто ставим отмечаем точками получение IP адреса и DNS адресов автоматически, и подключаем роутер к сетевой карте компьютера. При необходимости входим в веб интерфейс камеры уже через роутер по назначенному ей IP адресу (http://192.168.99.24
), и настраиваем беспроводное соединение по Wi-Fi. Те же самые настройки проделываем для каждой камеры, и не забываем всем остальным устройствам присваивать разные IP адреса и порты, если такое допустимо (на некоторых камерах не предусмотрено ручное задание портов, для них он будет стандартным – «80»). Например, второй камере назначим IP 192.168.99.25, а порт 8082, третьей 192.168.99.26/8083, четвертой 192.168.99.27/8084 и так далее.

Схема подключения IP камер к компьютеру через роутер и создания доступа через интернет

Сохраняем настройки, отсоединяем сетевой кабель камеры от компьютера и вставляем его в свободный порт роутера. После этого все ручные настройки IP адреса, которые мы произвели ранее в локальной сети для соединения с веб интерфейсом камеры, сбрасываем на автоматические – просто ставим отмечаем точками получение IP адреса и DNS адресов автоматически, и подключаем роутер к сетевой карте компьютера. При необходимости входим в веб интерфейс камеры уже через роутер по назначенному ей IP адресу (http://192.168.99.24
), и настраиваем беспроводное соединение по Wi-Fi. Те же самые настройки проделываем для каждой камеры, и не забываем всем остальным устройствам присваивать разные IP адреса и порты, если такое допустимо (на некоторых камерах не предусмотрено ручное задание портов, для них он будет стандартным – «80»). Например, второй камере назначим IP 192.168.99.25, а порт 8082, третьей 192.168.99.26/8083, четвертой 192.168.99.27/8084 и так далее.

Для видеонаблюдения при помощи IP камер через компьютер вам могут потребоваться специальные программы. Они могут идти как в комплекте с оборудованием, так и скачиваться отдельно из интернета. Почитать о них вы можете в .

Вместо IP камер некоторых случаях целесообразнее использование . Например, когда система видеонаблюдения состоит всего лишь из одной камеры.

Организовать видеонаблюдение на даче можно при помощи обычного 3G маршрутизатора и нескольких IP камер. При этом очень важно, чтобы на вашем участке не было перебоев с сигналом сотовой сети. Читайте в статье о том, как реализовать дачное видеонаблюдение данным способом.

Настройка роутера для просмотра IP камер через интернет

После настройки камер наступает очередь роутера:

1. Подключаем все настроенные камеры к роутеру через сетевые LAN порты, или по Wi-Fi;
2. Подключаем роутер к компьютеру по Wi-Fi или сетевому кабелю;
3. Заходим в его веб интерфейс, и приступаем к проброске портов, чтобы роутер при обращении по определенному адресу извне знал, какую камеру из внутренней сети выдавать.

Данные настройки могут находиться в разделах под названиями «Port Forwarding», «Routing», «WAN», во вкладке «Virtual Server» или «Виртуальный сервер». Для начала необходимо галочкой активировать виртуальный сервер. В зависимости от модели роутера можно наткнуться на подобные настройки:

• Имя службы — прописываем вручную, к примеру, «Первая камера»;
• Диапазон портов — порт, который мы назначили в настройках первой камеры (8081);
• Локальный IP-адрес (адрес IP камеры) — например, у нас он 192.168.99.24;
• Локальный порт — 8081, или 80, если в камере отсутствуют настройки порта;
• Протокол: TCP – с этим протоколом работает IP камера;
• Номер протокола: оставляем поле пустым, или пишем любую цифру, например, 1.

Подключение и настройка IP камеры через роутер

Прописываем по вышеописанному принципу настройки для каждой камеры. Не забываем, что каждая камера должна иметь свой собственный отличный от других IP адрес, и порт, если, конечно, есть такая возможность.

Чтобы к камерам можно было подключиться с любого устройства, имеющего выход в интернет, вам понадобится статический IP адрес. Его вы можете заказать у провайдера за отдельную плату, либо использовать сервис DynDNS. При помощи данного сервиса можно присвоить вашему динамическому IP адресу любое доменное имя, вроде http://ваш_уникальный_домен.
ddns.
ru
. Но в начале необходимо активировать эту функцию в настройках роутера. В некоторых роутерах эти настройки находятся в разделе «WAN» на вкладке «DDNS». Там вы можете указать сервер (DynDNS, ASUS, NO-IP и т. д.), ваше доменное имя 3го уровня, и прочие необходимые настройки. Далее регистрируем доменное имя на сервисе (кстати, в роутерах ASUS есть собственный бесплатный сервис для этих нужд), и прописываем его в настройках роутера.

Проверка работоспособности после настройки IP камер

После настройки IP камер и роутера, проверим их работоспособность. Для этого необходимо открыть браузер и в адресной строке написать IP адрес камеры и ее порт в подобном виде: http://ваш_уникальный_домен.ddns.ru:8081,
либо http://ваш_статический _
IP_адрес:8081.
При заходе на камеру со своего компьютера, находящегося в той же локальной сети, что и камеры с роутером, просто вбивайте в адресную строку ее уникальный IP адрес.

Если вы все настроили правильно, система должна работать, и при прописывании разных портов в адресной строке браузера вы будете наблюдать картинку с соответствующей камеры.

Итак, мы разобрали вопрос о том, как подключить IP камеру к компьютеру и настроить ее для работы в локальной сети, а также организовать доступ к ней через интернет с любого устройства. Помните, что некоторые нюансы на оборудовании разных производителей могут различаться, но основной принцип настройки всегда будет одинаковым.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

21 комментариев

Здравствуйте, спасибо за статью прочитал.
вопрос, любую, грубо говоря, не дорогую ip-камеру, я могу подключить к ноуту «поколдовав» с ip-адресом?

п.с. мне нужно, снять видео в темноте при помощи камеры с ик подсветкой. Для этих целей мне будет достаточно: камеры-ip, программного обеспечения,ноутбука?
спасибо

1. Здравствуйте, конечно, вы можете подключить к ноутбуку любую даже самую дешевую IP камеру. Всего описанного вами будет достаточно для подключения одной IP камеры к ноутбуку.

   Есть ли ip-камеры с wifi и возможностью прямого подключения к ней без использования wifi-роутера?
   Т.е. есть телефон с андроидом и wifi, есть ip-камера с wifi в чистом поле 😉 как их подружить?

   1. Попробуйте использовать программу tinyCam Monitor для подключения камер видеонаблюдения к Android. С помощью нее можно подключить большинство IP камер, имеющих точку доступа WiFi к гаджету на Android.

В этом разделе мы собрали и ответили на самые популярные вопросы по системам IP-видеонаблюдения LTV . Наши специалисты постоянно работают над тем, чтобы
ответов было больше, чем вопросов. Раздел регулярно дополняется новыми пунктами — следите за обновлениями!

1. Какой гарантийный срок на оборудование LTV?

   На все оборудование торговой марки LTV предоставляется гарантия 3 года.


2. Куда обращаться по вопросам гарантийного, постгарантийного, сервисного обслуживания и вопросам,
   связанным с ремонтом оборудования?

   По любым вопросам гарантийного, постгарантийного и сервисного обслуживания, а также по вопросам,
   связанным со сроками ремонта, наличия оборудования из подменного фонда на время ремонта, вы можете
   обратиться к вашему персональному менеджеру


   В случае если вы не знаете менеджера или у вас нет своего персонально менеджера, вы можете:


   •
     Отправить запрос на общую почту
     [email protected]


   •
     Прочитать условия и скачать инструкции из раздела Поддержка/Гарантийное и сервисное обслуживание
     на нашем сайте .


3. Какие Пользователь и Пароль у IP-камеры по умолчанию?

   У различных камер Пользователь и Пароль по умолчанию могут быть разными. Информацию смотрите в
   инструкции по быстрому запуску для этой камеры.



   Для камер М-series, начиная с прошивки версии 5.3.0, при первом запуске и/или сбросе требуется
   пройти процедуру Активации. В процессе Активации инсталлятор/конечный пользователь самостоятельно
   задает пароль по умолчанию.


4. Какой IP-адрес у видеокамеры по умолчанию?

   Для камер:
   адрес по умолчанию может быть статическим или может быть получен по DHCP.


   Для E-series:
   192.168.226.201


   Для М-series:
   192.168.0.1 или 192.168.0.64 (в зависимости от прошивки)


   Для Т-series
   : 192.168.0.1


   Для L-series
   : получает адрес по DHCP


   Для Pro-series:
   получает адрес по DHCP


   Для регистраторов:
   регистраторы не имеют IP-адреса по умолчанию. При первом запуске
   регистратора – запускается мастер установки, который предлагает назначить статический IP-адрес.



   Чтобы найти камеру в сети, воспользуйтесь специализированной утилитой поиска.


5. Какой утилитой пользоваться для поиска и настройки камер?

   Для различных линеек IP камер и NVR существуют свои утилиты поиска. Утилита дает возможность найти
   камеру в ближайшем сетевом окружении и позволяет присвоить камере статический IP-адрес, получение
   IP-адреса по DHCP и в некоторых случаях позволяет обновлять прошивку, предварительный просмотр и
   т.д.


6. Какой браузер предпочтительно использовать для подключения и настройки IP-камер и
   регистраторов?

   Мы рекомендуем использовать Internet Explorer 11 (далее IE). Большинство камер на рынке
   видеонаблюдения для отображения Live View используют компоненты Active X. И только IE 11
   продолжает использовать эти компоненты. Такие распространенные браузеры как Google Chrome, Mozilla
   FireFox, Opera, Yandex не всегда корректно работают, а зачастую вообще не работают с этими
   компонентами, считая их уязвимыми для безопасности ПК. В умелых руках, вероятно, можно заставить их
   работать в этих браузерах, но это требует весьма глубоких знаний.


7. Что может мешать установке компонентов ActiveX (плагинов)?

   Установке компонентов ActiveX в основном могут мешать:



   1. Брандмауэр Windows



   2. Антивирусные программы



   3. Параметры безопасности IE, касающиеся элементов ActiveX и модулей подключения



   Для того, чтобы компоненты ActiveX установились, необходимо перед первым запуском web-интерфейса
   камеры:



   Отключить брандмауэр Windows. Это можно сделать в Панель управления -> Все элементы
   управления -> Брандмауэр Windows -> Включение и отключение брандмауэра Windows ->
   отключить его для всех сетей (доменной, домашней/рабочей и общественной)



   Отключить или приостановить работу Антивирусной программы для того, чтобы она не
   препятствовала установке компонентов ActiveX



   Включить все элементы ActiveX и модули подключения. Для этого нужно зайти в закладку
   Безопасность в свойствах браузера, нажать кнопку «Другой» в середине окна и в появившемся
   списке найти Элементы ActiveX и модули подключения (в самом низу списка), где установить
   флажки Включить для всех модулей и параметров.



   Добавить IP-адрес камеры в список надежных сайтов в закладке Безопасность в Свойствах
   браузера



   Как вариант, можно пропустить автоматическую установку компонентов ActiveX при первом запуске IE 11,
   выбрав сохранение компонента в указанное место, с последующим запуском с правами администратора.


8. Как включить передачу звука на камерах М-series?

   По умолчанию на камерах М-series, у которых есть микрофон или аудиовход, звук выключен. Для того,
   чтобы его включить, нужно во вкладке Видео / Аудио в настройке Тип потока выбрать Видео и Аудио,
   после чего во вкладке Аудио настроить требуемую чувствительность микрофона


9. Как включить Детектор движения в камере?

   По умолчанию в большинстве камер Детектор движения выключен. Чтобы его включить, нужно зайти в
   настройку Детектора движения и активировать его, после чего можно задать зоны детекции.


   Важно:

   В зависимости от производителя, расположение
   вкладок настроек Детектора движения, перечень настроек и количество зон детекции может
   отличаться


10. RTSP потоки с камер, регистраторов, включение, ссылки

    RTSP – Real Time Streaming Protocol
    (протокол передачи видеопотока в режиме реального
    времени) предназначен для того, чтобы получать от камеры видеопоток в режиме реального времени,
    закодированный тем или иным кодеком. Как правило, используется в качестве варианта интеграции камер
    в ПО или аппаратный регистратор. Устройство записи или воспроизведения получает поток в том виде, в
    котором его формирует камера, без возможности его конфигурации со стороны аппаратного регистратора
    или ПО.



    У каждого производителя камер есть свой формат доступа к RTSP-серверу камеры, для этого у некоторых
    производителей в интерфейсе камер могут быть представлены свои оригинальные образцы RTSP-ссылок. В
    некоторых камерах, чтобы получить RTSP-потоки, нужно сначала включить RTSP-сервер камеры. Также вы
    можете разрешить анонимный доступ к RTSP-потокам, в противном случае при попытке обратиться по
    ссылке вам будет предложено ввести логин и пароль. В RTSP-ссылку можно заранее добавить логин и
    пароль, при этом анонимный доступ будет невозможен и окна запроса ввода логина и пароля не появятся.



    Для разных линеек камер и регистраторов LTV есть свои RTSP-ссылки:


    Для камер E-series
    :



    rtsp://192.168.0.1:554/profile1 — для 1-го потока



    rtsp://192.168.0.1:554/profile2 — для 2-го потока

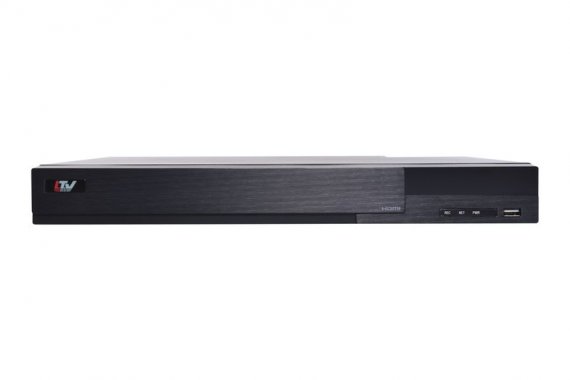

    Для регистраторов Е-series (LTV RNE)
    :



    rtsp://192.168.0.1:554/chID=1&streamType=main&linkType=tcp – для 1-го потока выбранного
    канала



    rtsp://192.168.0.1:554/chID=1&streamType=sub&linkType=tcp – для 2-го потока выбранного
    канала


    Для камер М-series
    :


    rtsp://
    192.0.0.1:554/h264/ch01/main – для 1-го потока



    rtsp://
    192.0.0.1:554/h264/ch01/sub – для 2-го потока


    Для регистраторов M-series (LTV RNM)
    :



    rtsp://
    192.168.0.1:10554/Streaming/channels/101 – для 1-го потока 1-го канала



    rtsp://
    192.168.0.1:10554/Streaming/channels/102 – для 2-го потока 1-го канала


    Для камер Т-series
    :



    rtsp://
    192.168.0.1/stream1 — для 1-го потока



    rtsp://
    192.168.0.1/stream2 — для 2-го потока


    Для камер L-series
    :







    rtsp://192.168.0.1:8554/stream1 — для 1-го потока



    rtsp://192.168.0.1:8555/stream2 — для 2-го потока


    Для камер Pro-series
    :


    rtsp://192.168.0.1/live/main — для 1-го потока



    rtsp://192.168.0.1/live/second — для 2-го потока


11. Как и для чего обновлять прошивку камеры?

    Прошивка камеры/регистратора – это специализированная микропрограмма, которая устанавливается в
    энергонезависимую память устройства и позволяет добавлять/убирать или модифицировать функционал
    камеры. Как правило, обновлять версию прошивки имеет смысл, если какой-то функционал устройства, как
    программный так и аппаратный, работает некорректно.



    Любая камера имеет возможность обновлять прошивку через web-интерфейс. При этом некоторые утилиты
    поиска также имеют функционал обновления прошивки.


    Для обновления прошивки необходимо:




    1. Скачать ее



    2. Разархивировать ее, если это необходимо (расширения у файлов прошивки могут быть разные, для
    камер LTV, в зависимости от серии они имеют следующий вид: *.tar, *.dav, *.squashfs, *.bin,
    *.opk, *.gz
    )



    3. Зайти в web-интерфейс камеры



    4. Найти раздел/вкладку Обновление



    5. Указать путь к файлу прошивки через кнопку Обзор



    6. Нажать кнопку Обновить.



    7. Дождаться перезагрузки камеры



    8. Убедиться, что версия прошивки изменилась.



    Обновление прошивки камеры занимает от 2 до 10 минут. Во время обновления не отключайте питание от
    камеры, это может привести в выходу камеры из строя. После установки обновления камеры она
    перезагрузится в автоматическом режиме.


12. Где взять прошивку для камер LTV?

    Прошивки для камер LTV можно найти в описании конкретной камере в Каталоге на сайте, например: во
    вкладе Прошивки в описании камеры
    LTV CNM-320
    или в разделе
    Поддержка, подраздел Файловый архив — Прошивки


13. Питание камер. Каким образом подать питание на камеры?

    Большинство камер LTV поддерживают двойное питание: PoE и 12В(DC), но есть и исключения, когда камера
    питается только от PoE или камера имеет тройное питание: PoE, 12В(DC), 24В(AC). Питание
    осуществляется: в случае питания по технологии PoE — через Ethernet разъем, в случае внешнего
    источника – через специализированный разъем или через клеммную колодку на корпусе камеры.



    Информацию о энергопотреблении камеры, классе PoE, наличии и типах двойного/тройного
    питания ищите в спецификации на каждую конкретную камеру.


    Важно:

    При двойном питании приоритет питания имеет
    внешний источник питания (12В(DC) или 24В(AC)). При питании камеры от внешнего источника, камера не
    потребляет питания по PoE от коммутатора.


14. Где найти информацию об аксессуарах для регистратора/камеры?

    В описании камеры на сайте есть специализированная вкладка, которая описывает существующие аксессуары
    для этой камеры, например: для камеры LTV CNE-622 48


15. Как получить скриншот с камеры LTV?

    Получить скриншот с камеры можно разными способами:


    В web-интерфейсе камеры нажать кнопку «сделать снимок». Далее в зависимости от типа
    камеры вам будет предложено указать путь для сохранения файла или же файл сохранится в
    специализированную папку, указанную в настройках камеры.


    Настроить отправку скриншота на указанный e-mail, при возникновения какого-либо события,
    например: сработка тревожного входа, сработка детектора движения или другие события
    аналитических модулей камеры, если они в камере есть. Для этого необходимо в сетевых
    настройках камеры в разделе «E-mail» указать параметры почтового сервера, почтовые
    адреса и т.д. А в настройках нужного детектора, тревожного входа или аналитического модуля
    включить оправку сообщения на указанный адрес (или адреса).


    Настроить загрузку скриншотов на FTP при возникновении аналогичных событий, описанных в
    пункте выше. Для этого в сетевых настройках в разделе «FTP» указать нужный FTP-сервер и
    параметры доступа к нему, а затем в настройках нужного детектора, тревожного входа или
    аналитики включить загрузку скриншота на указанный FTP-сервер.



    Иногда возникает необходимость запросить скриншот через специализированное ПО, возможно не связанное
    с системами видеонаблюдения. В таких случаях необходимо отправить в камеру команду-запрос, в ответ
    на который камера отправит скриншот в это ПО. В зависимости от конкретной линейки камер форма
    этого запроса может быть разной.


    Команды для получения скриншотов для камер LTV



    В приведенных примерах используются IP-адреса и HTTP-порты камер по умолчанию.


16. Как получить удаленный доступ к камерам/регистраторам LTV?

    Существует четыре варианта доступа к камерам/регистраторам:



    Через прямой доступ к регистратору/камере



    Через перенаправление портов (проброс портов)



    Через использование DDNS и перенаправление портов



    Через облачные технологии


    Прямой доступ к регистратору/камере



    Используется в случае, когда у регистратора/камеры статический внешний IP-адрес. В этом случае вы
    имеете возможность получить полноценный доступ к web-интерфейсу устройства через внешний
    IP-адрес. Также можно напрямую добавлять в бесплатное клиентское ПО для ПК и в бесплатный мобильный
    клиент для смартфонов и планшетов.


    Перенаправление портов




    Используется в случае, когда камера/регистратор имеет подключение к интернету через какое-либо
    устройство — маршрутизатор или роутер, имеющее внешний статический IP-адрес. Вы не сможете
    получить прямой доступ к регистратору, так как он в локальной сети маршрутизатора/роутера, и это
    устройство является внешним. В этом случае используется функция перенаправления портов, она
    позволяет получить доступ во внутреннюю сеть маршрутизатора/роутера. Для этого и в
    маршрутизаторе/роутере, и в регистраторе необходимо отключить функцию UPnP (автоматический проброс
    портов). Данная функция, как правило, не может осуществить проброс 80 порта web-интерфейса
    регистратора/камеры. Далее в настройках роутера мы вручную добавляем правила проброса портов. У
    разных маршрутизаторов/роутеров эти правила могут иметь некоторые отличия; за информацией, как это
    сделать, обратитесь к инструкции на маршрутизатор/роутер. После правильной настройки перенаправления
    портов вы получите прямой доступ к регистратору/камере из Интернета через
    маршрутизатор/роутер. Для доступа вам нужно будет указать IP-адрес маршрутизатора/роутера и через
    двоеточие тот порт, перенаправление с которого приведет вас на web-интерфейс камеры/регистратора или
    же позволит подключиться к устройству используя клиентское ПО или мобильный клиент.


    Важно:

    Перенаправление портов необходимо делать и для
    TCP, и для UDP протоколов. Как правило, для каждого устройства создается два (возможно более)
    правила перенаправления, для порта web-интерфейса (http port) и для служебного порта (data port или
    port SDK) устройства.
    Приведенные ниже порты могут быть изменены через
    web-интерфейс камеры.


    Для Е-series:



    Для камер:




    HTTP port – 80



    Data port – 9008



    RTSP port – 554


    Для регистраторов:




    HTTP port – 80



    Data port – 6036



    RTSP port – 554


    Для М-series:



    Для камер и регистраторов:




    HTTP port – 80



    Port SDK – 8000



    RTSP port – 554



    Для T-серии:


    Для камер:




    HTTP port – 80



    RTSP port – 554


    Для L-series:



    Для камер:




    HTTP port – 80



    RTSP port – 554


    DDNS и перенаправление портов:




    Используется в случае если камера/регистратор имеет подключение к интернету через какое-либо
    устройство маршрутизатор/роутер, имеющее внешний динамический IP-адрес. В этом случае вы уже не
    сможете получить доступ даже до маршрутизатора/роутера, так как IP-адрес этого устройства может
    измениться. Если вы настроите подключение один раз, после смены IP-адреса маршрутизатора/роутера
    (переподключение роутера к сети интернет, провайдер принудительно сменил IP-адрес и т.п.),
    подключение по заданным адресам уже не будет возможным. Для этого на маршрутизаторе/роутере или
    камере/регистраторе вы должны включить поддержку DDNS (для регистраторов и камер эта настройка
    присутствует в разделе «Сеть» во вкладке DDNS). Далее вам необходимо выбрать службу DDNS из
    списка. Обычно список поддерживаемых DDNS служб приведен в камере. Вы должны зайти на сайт выбранной
    DDNS службы, зарегистрироваться там, указать в камере/регистраторе или маршрутизаторе/роутере
    параметры доступа к этой службе, подключиться к ней и в итоге получить доменное имя вместо
    IP-адреса. Данная служба будет получать уведомления о смене IP-адреса вашего маршрутизатора и
    роутера, но вам не потребуется осуществлять перенастройку подключения при смене IP-адреса, так как
    доменное имя не будет меняться.



    При этом так же надо настроить перенаправление портов, описанное выше.



    Пример подключения DDNS службы HiDDNS можно посмотреть
    .


    Облачные технологии:




    Используется в случае, если камера/регистратор имеет подключение к интернету через какое-либо
    устройство маршрутизатор или роутер, имеющее внутренний IP-адрес провайдера (статический или
    динамический значения не имеет). В этом случае, камера/регистратор самостоятельно выстроит маршрут
    доступа к облачному сервису и предоставит информацию о обратном маршруте. Что бы использовать данный
    вариант доступа к камере/регистратору, вам необходимо включить поддержку облачных технологий (p2p,
    cloud, nat) в настройках устройства (если оно поддерживает данный вид технологии), записать его
    серийный номер, а также верификационный код (для камер он напечатан на внешнем шильдике камеры, для
    регистратора он присутствует в том же окне, где вы осуществляете включение облачных технологий). В
    настройках устройства указан сайт облачного сервиса. Вы должны зайти на этот сервис,
    зарегистрироваться на нем и в личном кабинете добавить ваше устройство, по серийному номеру и
    верификационному коду. В итоге вы получите доступ к просмотру живого видео (live view) с вашего
    устройства или доступ к архиву записанному: для камеры на SD-карту, для регистратора на жесткий
    диск.



    В некоторых вариантах облачный сервис предоставляет доступ к web-интерфейсу вашего устройства, и вам
    не нужно будет использовать верификационный код и создавать личный кабинет. В облачном
    сервисе вам нужно будет всего лишь указать серийный номер вашего устройства и подключиться,
    используя параметры авторизации выданных вам имени пользователя и пароля.


    Итог



    Cуть технологий одинаковая. Предоставляемый функционал может отличаться, так же как и варианты
    добавления регистратора/камеры в облако. Цель остается единой: предоставление уделенного доступа к
    устройству, не имеющему прямого выхода в интернет.


17. Какое бесплатное ПО существует для оборудования LTV и где его скачать?

    Для различных линеек оборудования LTV существуют свое, уникальное для конкретной линейки ПО, для
    удаленного управления и мониторинга используемых устройств. Существуют два основных класса ПО:
    Клиент для ПК и Мобильный клиент, для смартфонов и планшетов.


    Клиент для ПК




    В большинстве случаев бесплатное ПО предназначено для использования ПК под управлением ОС
    семейства Windows. Клиентов для ПК под управлением MAC в России почти нет. Как правило,
    это очень большая редкость. ПК под управлением MAC весьма редкие и дорогостоящие. Процент
    использования таких ПК в системах видеонаблюдения очень мал.



    Клиенты для ПК под управлением Windows имеют ряд ограничений (как правило, по количеству
    подключаемых каналов, а также по количеству одновременно отображаемых камер). Они позволяют
    осуществить настройку некоторых параметров устройства, получить с устройства видеопоток(и) и почти
    все поддерживают схожий функционал: поддержка одновременного подключения к некоторому количеству
    устройств (регистраторы и камеры), многомониторный режим работы, поддерживают графические карты и
    планы, имеют возможность управления PTZ-модулями камер, имеют гибкое разграничение правд доступа,
    позволяют отображать видео, осуществлять просмотр/экспорт и поиск архива и т.д.



    Для камер и регистраторов Е-series используется ПО NVMS-1000, скачать которые вы можете с
    нашего сайта
    .



    Для камер и регистраторов М-series используется ПО LTV-CMS, скачать которые вы можете с
    нашего сайта
    .


    Клиент для мобильных устройств




    Клиенты для мобильных устройств в основном предназначен для удаленного мониторинга устройств. Как
    правило, в отличие от клиентов для ПК, поддерживают единовременное подключение только к одному
    конкретному устройству, к камере или к регистратору. Вы можете добавить несколько устройств в
    приложение, но подключиться можете только к одному. Данные клиенты
    позволяют
    просматривать онлайн видео в различных вариантах раскладок, управлять PTZ-модулем камеры, сохранять
    скриншоты с камер, а также просматривать архив. Большинство клиентов поддерживают возможности
    подключения через различные типы подключений 2G, 3G, 4G и WiFi.



    Приложения мобильных клиентов на базе iOS и Android вы можете найти и скачать в магазинах приложений
    GooglePlay и AppStore.


    Для камер и регистраторов Е-series используется приложение SuperLivePlus



    Для камер и регистраторов M-series используется приложение LTV-CMS-Mobile



18. Какое максимальное количество подключений возможно к регистраторам Е-series?

    Регистраторы Е-series имеют определенные аппаратные ограничения по количеству одновременных
    подключений к ним. Ниже приводим таблицу для различных моделей регистраторов Е-series.


    Модель регистратора	Количество онлайн клиентов
    LTV RNE-042 00	5
    LTV RNE-082 00	5
    LTV RNE-161 00	5
    LTV RNE-080 00	5
    LTV RNE-160 00	5
    LTV RNE-160 01	5
    LTV RNE-320 02	10
    LTV RNE-040 0G	5
    LTV RNE-080 0G (NEW)	5
    LTV RNE-640 02	20
    LTV RNE-640 0C	20

19. С какими пультами/клавиатурами работают поворотные IP-камеры?

    Поворотные камеры имею два вида управления: через экранную PTZ-панель регистратора/сервера (физически
    управление камерой осуществляется отправкой команд через Ethernet) и при помощи специализированных
    пультов и клавиатур. Первый способ был описан в 20-м вопросе, здесь мы расскажем о том как управлять
    камерой при помощи пультов или клавиатур.



    Существует три основных типа пультов: подключающиеся через USB-порт (данный вид пультов можно
    подключить только к серверу), через RS-485 интерфейс (в этом случае подключение может быть
    осуществлено к регистратору, серверу или напрямую к камере) и через RS-232 (опять же только к
    серверу).


    Пульт с подключением через USB:




    С подключением клавиатуры к USB-порту все просто: подключили пульт к ПК, он определился операционной
    системой как игровое устройство, а далее в установленном на ПК ПО видеосистемы, установили его как
    устройство управления для поворотных камер.


    Пульт с подключением через RS-485:




    С подключением клавиатуры через RS-485 есть некоторые особенности. Начнем с серверных решений.
    Для подключения такого пульта к серверу вам необходимо использовать различные преобразователи
    RS-485 интерфейса, например из RS-485 в USB или из RS-485 в RS-232. И если с первым опять же все
    просто – мы имеем подключение через USB и необходимо установить соответствующие драйвера для этого
    преобразователя, чтобы ПО видеосистемы могло передавать команды от пульта на камеру. В случае
    использования преобразователя из RS-485 в RS-232 потребуется наличие COM-порта в сервере. Далее
    необходимо определить, какой COM-порт занял этот пульт, при необходимости настроить его в
    операционной системе, а затем настроить ПО видеосистемы на работу пульта через нужный COM-порт, с
    указанием протокола управления (например Pelco-D или Pelco-P). Подключение камеры через RS-485
    интерфейс к регистратору или PTZ-камере не вызывает проблем, так как у большинства регистраторов и
    PTZ-камер есть RS-485 интерфейс для подключения пульта (тут главное — не перепутать между собой
    контакты А и В и подключать А -> A и B -> B).


    Важно


    : Не все поворотные IP-камеры имеют
    поддержку RS-485 интерфейса.


    Пульт с подключением через RS-232:



    При этом варианте схема подключения идентична подключению пульта через преобразователь RS-485 ->
    RS-232.


20. Как таковых жестких требований по производителям жестких дисков у нас нет. Существует лишь аппаратное
    ограничение по размеру жестких дисков. Данное аппаратное ограничение вызвано тем какой контроллер
    жестких дисков используется в регистраторе. Эти данные вы всегда можете найти в спецификации на
    конкретный регистратор. Учитывая, что крупных производителей жестких дисков осталось немного, мы
    рекомендуем использовать жесткие диски двух производителей Western Digital и Seagate. При этом мы
    рекомендуем не просто любые жесткие диски этих производителей, а конкретные серии, предназначенные
    специально для видеонаблюдения. У WesternDigital это серия Purple, а у Seagate это серия Skyhawk.



    Данные диски оптимизированы специально для записи многопоточных массивов данных, таких как
    видеоархив. В этих дисках применяются дополнительные технологии, позволяющие обеспечить длительное и
    надежное сохранение видеоархива.


21. Можно ли зайти на web-интерфейс камеры, подключенный в PoE-порт регистратора?

    К сожалению, нет. На регистраторах LTV такой возможности нет. Вызвано это тем, что встроенный в
    регистратор PoE-коммутатор не является маршрутизатором. Каждый такой регистратор имеет внутреннюю
    подсеть для подключения камер, и вы можете задать внутренний адрес для этого коммутатора (бывают и
    исключения, IP-адрес внутренней подсети является неизменяемым). Адресация камер может быть как
    статической, из указанной подсети, так и динамической, встроенный PoE-коммутатор будет раздавать
    камерам адреса внутренним DHCP-сервером. Как правило, перед подключением камер к встроенному
    PoE-коммутатору для начала нужно произвести необходимые настройки камеры через ее
    web-интерфейс, а затем подключать ее к регистратору. В большинстве случаев с регистратора можно
    осуществить ограниченное количество настроек камеры (яркость, контраст, оттенок, насыщенность,
    управление детектором движения, аудио и тревожными входами).


22. Запотевает камера. Что делать?

    Запотевание камеры – это процесс образования конденсата на внутренней поверхности купола или стекла
    камеры. Этот эффект возникает в основном в холодное время и вызван возникающей разницей температур
    снаружи и внутри камеры. Специально для его устранения внутри корпуса камеры на заводе кладут
    пакетик с силикагелем. Бывает что при монтаже этот пакетик вынули и внутрь камеры, при настройке
    фокусного расстояния объектива, попал влажный воздух. В этом случае есть большая вероятность что вы
    столкнетесь с этим эффектом. Устранить его можно положив этот пакетик обратно, он впитает в себя
    влагу и конденсат не будет образовываться.


23. Можно ли управлять моторизованным объективом (MTZ) или PTZ-камерой с регистратора? Как это
    делать?

    PTZ
    – это аббревиатура присущая поворотным камерам или корпусным камерам в термокожухе,
    установленным на поворотную платформу, означающая Pan
    – Панорама (поворот), Tilt
    –
    Наклон, Zoom
    – Увеличение изображения. В поворотных камерах – эта аббревиатура означает
    наличие в камерах поворотного устройства, которое вращает видеомодуль камеры на 360°, позволяет ему
    наклоняться в определенных пределах и при помощи встроенного трансфокатора изменять фокусное
    расстояние объектива видеомодуля. Возможности PTZ-модуля камеры смотрите в спецификации на
    конкретную камеру.


    Во всех регистраторах есть Экранная PTZ-панель, с помощью которой можно осуществлять управление
    поворотным устройством камеры. Данная панель вызывается нажатием специализированной кнопки PTZ. Как
    правило эта кнопка присутствует в контекстном меню у любой камеры, но только у камер с наличием
    PTZ-модуля, эта кнопка активна. В остальных случаях эту кнопку нажать нельзя.


    MTZ
    – это аббревиатура означающая — Motorized Zoom
    — вариофокальный объектив с
    возможностью управления изменением фокусного расстояния объектива и фокусировкой через web-интерфейс
    камеры. В большинстве случаев описание команд управления моторизованным объективом добавлено в
    протокол ONVIF, что позволяет управлять объективом не только из web-интерфейса, но и с регистратора
    через специализированные меню настройки или через Экранную PTZ-панель регистратора.
