СМВ-20-4
«Луч-4»
1.1 Настоящий
паспорт предназначен для ознакомления обслуживающего персонала с устройством, правилами
эксплуатации, ремонта, настройки и проверки аппарата для СМВ-терапии СМВ-20-4 «Луч-4».
1.2 Надежность
работы аппарата и эффективность лечебного воздействия зависят от соблюдения
требований, предусмотренных паспортом.
1.3 В
связи с постоянной работой по совершенствованию аппарата, повышающей его
надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены
незначительные изменения, не отраженные в настоящем паспорте.
НЕ ПРИССТУПАЙТЕ К РАБОТЕ С АППАРАТОМ, НЕ
ОЗНАКОМИВШИСЬ С ПАСПОРТОМ!
2 Назначение
2.1 Аппарат
для СМВ-терапии СМВ-20-4 «Луч» предназначен для воздействия с лечебной целью на ткани тела пациента
электромагнитным полем частотой 2,45ГГц.
2.2 Аппарат предназначен для эксплуатации в лечебных и лечебно-профилактических медицинских учреждениях.
2.3 Условия эксплуатации аппарата:
-Температура
окружающего воздуха от 10 до 35°С
-Относительность
влажность до 80% при температуре 25°С.
…
5 Устройство и принцип работы
5.1.1 Аппарат состоит из:
-собственно аппарата(рис.1)
-излучателей
-кабеля радиочастотного.
5.1.2 Электронный блок аппарата выполнен в
металлическом корпусе. Узлы и элементы схемы смонтированы на шасси и панели управления.
Перейти к описанию или заказу прибора аппарат СМВ терапии СМВ-20-4 Луч-4
СМВ-20-4
«Луч-4»
1.1 Настоящий
паспорт предназначен для ознакомления обслуживающего персонала с устройством, правилами
эксплуатации, ремонта, настройки и проверки аппарата для СМВ-терапии СМВ-20-4 «Луч-4».
1.2 Надежность
работы аппарата и эффективность лечебного воздействия зависят от соблюдения
требований, предусмотренных паспортом.
1.3 В
связи с постоянной работой по совершенствованию аппарата, повышающей его
надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены
незначительные изменения, не отраженные в настоящем паспорте.
НЕ ПРИССТУПАЙТЕ К РАБОТЕ С АППАРАТОМ, НЕ
ОЗНАКОМИВШИСЬ С ПАСПОРТОМ!
2 Назначение
2.1 Аппарат
для СМВ-терапии СМВ-20-4 «Луч» предназначен для воздействия с лечебной целью на ткани тела пациента
электромагнитным полем частотой 2,45ГГц.
2.2 Аппарат предназначен для эксплуатации в лечебных и лечебно-профилактических медицинских учреждениях.
2.3 Условия эксплуатации аппарата:
-Температура
окружающего воздуха от 10 до 35°С
-Относительность
влажность до 80% при температуре 25°С.
…
5 Устройство и принцип работы
5.1.1 Аппарат состоит из:
-собственно аппарата(рис.1)
-излучателей
-кабеля радиочастотного.
5.1.2 Электронный блок аппарата выполнен в
металлическом корпусе. Узлы и элементы схемы смонтированы на шасси и панели управления.
Перейти к описанию или заказу прибора аппарат СМВ терапии СМВ-20-4 Луч-4
Об услуге
Цены
Специалисты
Сверхвысокочастотная электротерапия
Сверхвысокочастотная электротерапия — применение в лечебных целях электромагнитных волн дециметрового (от 100 см до 10 см) и сантиметрового (от 10 см до 1 см) диапазонов. Сантиметровым волнам также присущ нетепловой и тепловой компоненты механизма лечебного действия, обусловленного релаксационными колебаниями молекул воды и аминокислот. СМВ малой интенсивности при локальном воздействии стимулируют эндокринную систему организма, кору надпочечников, щитовидную и поджелудочную железы. СМВ усиливают региональную лимфо- и гемодинамику (тепловой эффект). Эти процессы способствуют ускорению рассасывания продуктов аутолиза клеток из воспалительного очага, активируют катаболические процессы в облучаемых тканях. Активация системы микроциркуляции приводит к уменьшению периневрального отека в болевом очаге и изменению функциональных свойств нервных проводников в облучаемой зоне.
К СМВ — терапии относится аппарат ЛУЧ −4.
Лечебные эффекты:
- Противовоспалительный
- Анальгетический
- Метаболический
- Секреторный
- Сосудорасширяющий
Показания:
- Дегенеративно-дистрофические заболевания суставов,
позвоночника в стадии обострения (остеохондроз, бурсит, периартрит, тендовагинит, разрыв связок, пяточные шпоры); - Острые и подострые воспалительные заболевания периферической нервной системы (невралгия, неврит, полиневрит);
- Гнойничковые заболевания кожи (фурункулы, карбункулы, гидраденит);
- Острые и подострые воспалительные заболевания уха, горла и носа (риносинусит, фарингит);
- Острые и подострые воспалительные заболевания женских половых органов, мочевого пузыря, предстательной железы;
- Воспалительные заболевания глаз;
- Острые и подострые заболевания верхних дыхательных путей (ларингит, трахеит, бронхит).
Противопоказания:
- воспалительные заболевания с выражен ным отеком тканей;
- тиреотоксикоз;
- злокачественные новообразо вания;
- недостаточность сердечно-сосудистой системы;
- заболевания крови;
- гипотоническая болезнь;
- беременность;
- наличие в тканях области воздействия инородных металлических предметов, в том числе кардиостимуляторов.
Взрослое отделение
| Код услуги | Наименование медицинской услуги | Цена (руб.) |
| B01.054.001 | Осмотр (консультация) врача-физиотерапевта | 700 |
| A17.20.008 | Воздействие электромагнитным излучением сантиметрового диапазона (СМВ-терапия) вагинально или ректально при заболеваниях женских половых органов (Аппарат «Луч-4») | 420 |
| A17.20.008 | Воздействие электромагнитным излучением сантиметрового диапазона (СМВ-терапия) вагинально или ректально при заболеваниях женских половых органов (Аппарат «Луч-4») 5 процедур | 1500 |
| A17.30.007 | Воздействие электромагнитным излучением сантиметрового диапазона (СМВ-терапия) (Аппарат «Луч-4») | 420 |
| A17.30.007 | Воздействие электромагнитным излучением сантиметрового диапазона (СМВ-терапия) (Аппарат «Луч-4») 5 процедур | 1500 |
Детское отделение
| Код услуги | Наименование медицинской услуги | Цена (руб.) |
| B01.054.001 | Осмотр (консультация) врача-физиотерапевта | 700-00 |
| A17.30.007 | Воздействие электромагнитным излучением сантиметрового диапазона (СМВ-терапия) (Аппарат «Луч-4») | 370-00 |
| A17.30.007 | Воздействие электромагнитным излучением сантиметрового диапазона (СМВ-терапия) (Аппарат «Луч-4») 5 процедур | 1000-00 |
Официальная гарантия завода изготовителя
Сервисное обслуживание и монтаж оборудования
Выгодные условия лизинга оборудования
Обучение специалистов заказчика

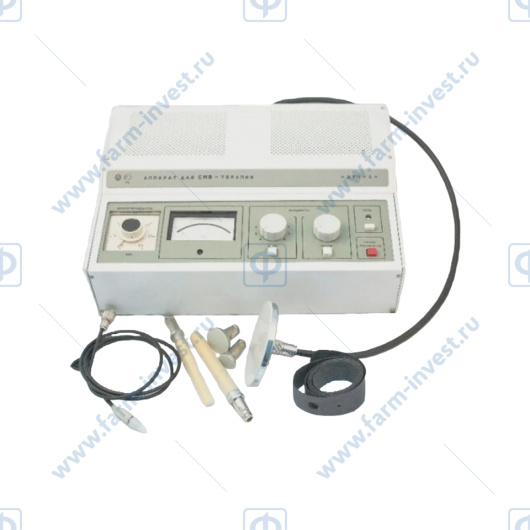

- Аппарат СМВ-20-4 ЛУЧ-4 микроволновой терапии используется в физиотерапевтических кабинетах лечебных учреждений для лечения электромагнитным полем гнойно-воспалительных заболеваний различной этиологии с помощью наружных излучателей диаметром 20, 35 и 110 мм. Областью применения являются отоларингология, урология и гинекология благодаря наличию сразу трех внутриполостных излучателей ушного, ректального и вагинального соответственно.
Особенности и преимущества Аппарата для СМВ терапии СМВ-20-4 «Луч-4»:
- Лечение при помощи щадящего воздействия малой мощности, которое не затрагивает окружающие здоровые ткани и органы, что особенно важно в педиатрии. В отличие от других аппаратов для УВЧ-терапии, аппарат Луч-4 создает направленный поток электромагнитной энергии, которая локализуется только в пораженном участке тела пациента;
- Сокращение сроков лечения заболевания в 2 — 2,5 раза по сравнению с применением медикаментозных средств или других физических методов лечения. Этот эффект обеспечивает другой принцип выделения тепла: в мышечных тканях, а не в жировых, как это происходит при УВЧ-терапии.
- Автоматическое включение в режиме сброса мощности при подключении к сети;
- Включение выходной мощности только при выведенному в крайнее левое положение регулятора мощности;
- Автоматический сброс мощности по истечении времени процедуры с подачей звукового сигнала и световой сигнализации.
- Подсветка кнопок управления, расположенных на горизонтальной панели.
Технические характеристики Аппарата для СМВ терапии СМВ-20-4 «Луч-4»:
- Количество излучателей: 6 шт.
- Частота электромагнитных колебаний, создаваемых аппаратом: 2,45 ГГц
- Два диапазона выходной мощности: 1. 0…5 Вт — мощность регулируется десятью ступенями. Мощность на первой ступени не превышает 0,7 Вт. 2. 0…20 Вт — мощность регулируется плавно. Нижний предел не превышает 4 Вт.
- Потребляемая мощность: 170 ВА
- Габаритные размеры, мм: 400х360х160
- Вес, кг.: 12,5
Москва, Рубцовская набережная д. 3 , стр.1
Аппарат для микроволновой терапии СМВ-20-4 Луч-4 предназначен для лечения сантиметровыми электромагнитными волнами гнойно-воспалительных заболеваний тканей тела с помощью наружных излучателей.
Год выпуска аппарата: 2020.
Области применения: отоларингология, урология, гинекология.
Аппарат Луч-4 для СМВ-терапии используется в физиотерапевтических отделениях лечебных и лечебно-профилактических учреждений.
Характеристики и описание
Обращаем Ваше внимание, что информация на сайте носит информационный характер, может быть изменена без уведомления, подлежит уточнению при заказе и не является основанием для претензий.
- Преимущества
- Характеристики
- Комплектация
- Данные для транспортировки
- Аппарат генерирует электромагнитные колебания малой мощности, которые направленно воздействуют через излучатель только на пораженные участки тела пациента;
- Тепловое воздействие излучателей, поставляемых в комплекте с аппаратом Луч-4, способствует ускорению срока лечения в 2-2,5 раза по сравнению с другими методами лечения;
- В комплект входят 3 внутриполостных (ректальный, вагинальный, ушной) и 3 наружных излучателя диаметром 20, 35 и 110 мм;
- Два диапазона выходной мощности:
- 0-5 Вт — 10 ступеней регулировки
- 0-20 Вт — плавная регулировка
- Функция автоматической идентификации аппликаторов;
- Наличие таймера;
- Звуковая и световая сигнализация;
- Режим сброса мощности в автоматическом режиме: в моменте подключения к сети и по окончании времени процедуры;
- Функция защиты от перегрева и превышения мощности;
- Регистрационное Удостоверение.
| Рабочая частота, ГГц | 2,45±0,049 |
| Мощность излучения, Вт | 0,5-20 |
| Напряжение питания, В | 220±22 |
| Плавная регулировка выходной мощности, Вт | 0-20 |
| Потребляемая мощность, ВА | 170 |
| Количество излучателей, шт. | 6 |
| Время непрерывной работы, час. | 4 (с перерывом на 5 мин.) |
| Продолжительность процедуры, мин. | 0,5-30 |
| Средняя наработка на отказ, ч. | 2500 |
| Средний срок службы | 5 лет |
| Гарантия производителя | 1 год |
| Длина, мм | 500 |
| Ширина, мм | 360 |
| Высота, мм | 160 |
| Вес, кг | 12.5 |
| Аппарат Луч-4 | 1 шт. |
| Кабель | 1 шт. |
| Излучатель 20 мм, 2 колпачка | 1 компл. |
| Излучатель 35 мм, 2 колпачка | 1 компл. |
| Излучатель 115 мм, крышка | 1 компл. |
| Излучатель вагинальный, 2 колпачка | 1 компл. |
| Излучатель ректальный, 2 колпачка | 1 компл. |
| Излучатель ушной, 2 наконечника | 1 компл. |
| Крышка к излучателю | 2 шт. |
| Индикатор ТЛЗ-1-1 | 1 шт. |
| Вставка плавкая ВПБ6-11 | 6 шт. |
| Ремень | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Вес в упаковке, кг | 15 |
| Объем, м3 | 0.065 |
| Длина, мм | 730 |
| Ширина, мм | 445 |
| Высота, мм | 200 |
